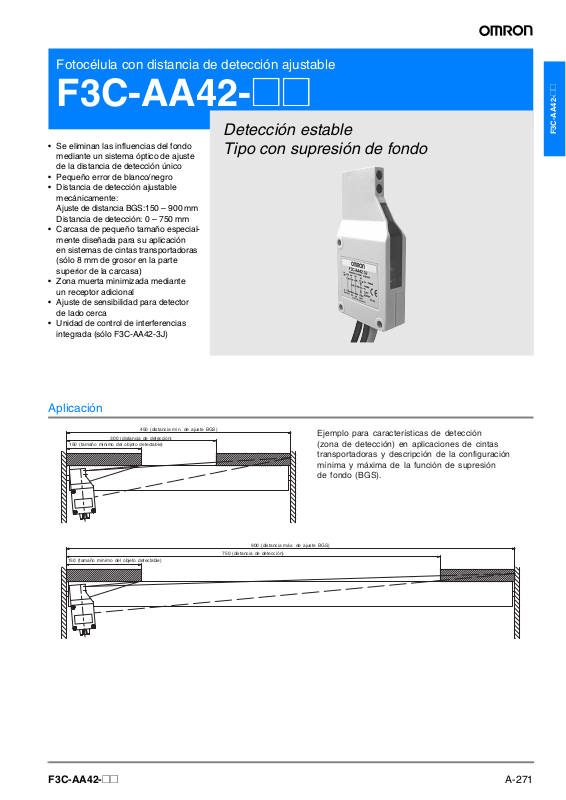

Omron F3C-AA42 DATASHEET [es]

Fotocélula con distancia de detección ajustable

F3C-AA42-@@

• Se eliminan las influencias del fondo
mediante un sistema óptico de ajuste
de la distancia de detección único

• Pequeño error de blanco/negro

• Distancia de detección ajustable
mecánicamente:
Ajuste de distancia BGS:
Distancia de detección: 0 – 750 mm

• Carcasa de pequeño tamaño especial­mente diseñada para su aplicación
en sistemas de cintas transportadoras
(sólo 8 mm de grosor en la parte
superior de la carcasa)

• Zona muerta minimizada mediante
un receptor adicional

• Ajuste de sensibilidad para detector
de lado cerca

• Unidad de control de interferencias
integrada (sólo F3C-AA42-3J)

150 – 900 mm

Detección estable
Tipo con supresión de fondo

F3C-AA42-@@

Aplicación

150 (tamaño mínimo del objeto detectable)

150 (tamaño mínimo del objeto detectable)

300 (distancia de detección)

450 (distancia mín. de ajuste BGS)

Ejemplo para características de detección
(zona de detección) en aplicaciones de cintas
transportadoras y descripción de la configuración
mínima y máxima de la función de supresión
de fondo (BGS).

900 (distancia máx. de ajuste BGS)

750 (distancia de detección)

A-271F3C-AA42-@@

Especificaciones

Elemento F3C-AA42-1 F3C-AA42-3J
LED para emisor LED infrarrojo (longitud de onda 880 nm)
Ajuste de la sensibilidad para BGS Potenciómetro de 6 vueltas
Ajuste de sensibilidad para detector lado cerca Potenciómetro de 1 vuelta
Rango de ajuste típico 0 ... 200 mm (tarjeta de grises Kodak/90% de reflectancia)
Método de conexión/Longitud de cable: Modelo con cable

Fuente de alimentación
(conector M12)/30 cm (4 x 0,34 mm²)

Configuración de salida PNP
Salida de control En oscuridad En oscuridad

Protección de circuitos Protección contra cortocircuito y supresión de interferencias mutuas
Indicación de estabilidad/

funcionamiento de LED
Materiales Carcasa: ABS

Peso 60 g 180 g
Anexo Destornillador para ajuste, manual de instrucciones

Luz permanente: Objeto detectado/Función estable
Luz parpadeante: Objeto detectado/Función inestable

Lentes: Acrílicas, PMMA

Modelo con cable
Fuente de alimentación (conector M12)/30 cm
(4 x 0,34 mm²)
Sensor adyacente (base M12)/150 cm
(4 x 0,34 mm²)
Salida de válvula (con base)/200 cm
(2 x 0,35 mm²)

Salida de control de interferencias/entrada
mediante conector/base M12 moldeados/
salida de control de válvula con cable

Valores nominales/características

Elemento F3C-AA42-1 F3C-AA42-3J

Tensión de alimentación 10 a 30 Vc.c., rizado 10% máx.
Consumo 40 mA máx.
Distancia ajustable para supresión de fondo 150 ... 900 mm

(tarjeta de grises Kodak/90% de reflectancia, 200 x 200 mm)

Distancia de detección (recomendada) 0 ... 750 mm

(tarjeta de grises Kodak/90% de reflectancia, 200 x 200 mm)

Histéresis Receptor para BGS Máx. 2% de la distancia ajustada

Receptor energético Máx. 20% de la distancia ajustada
Reflectividad (Error de blanco/negro) 40 mm de diámetro con 750 mm de distancia de detección
Tiempo de respuesta máx. 10 ms para operación y reposición
Corriente de salida de control/válvula --- 150 mA máx. a 30 Vc.c.

(caída de tensión máx. 2,0 V)

Corriente de supresión de interferencias --- 5 A máx. a 30 Vc.c.

(para el control de interferencias pueden
conectarse un máximo de 30 sensores)

Iluminación ambiental Lámpara incandescente: Iluminación en spot óptico: máx. 5.000 lx

Luz solar: Iluminación en spot óptico: máx. 5.000 lx

Lámparas fluorescentes: máx. 5.000 lx
Temperatura ambiente En servicio: –5°C a +55°C (sin escarcha)
Resistencia de aislamiento 20 MΩ mín. (a 500 Vc.c.)
Rigidez dieléctrica 1.000 Vc.a., 50/60 Hz durante 1 min
Resistencia a vibraciones 10 ... 55 Hz, amplitud = +/–1,5 mm (ó 300 m/s²)

durante 2 hrs. en cada una de las direcciones X, Y y Z
Resistencia a golpes Forma del impulso: semiseno, aceleración pico: 300 m/s², duración del impulso: 18 ms
Grado de protección IP54

A-272 Fotocélulas estándar
