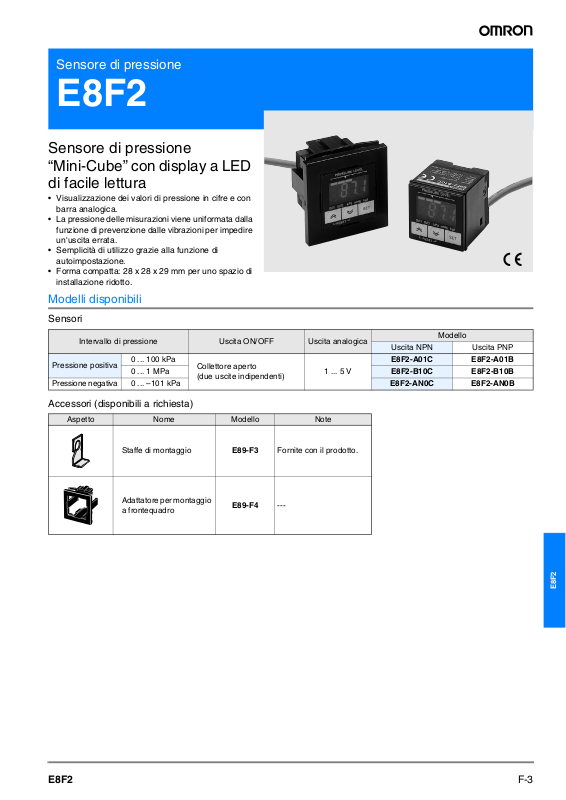

Omron E8F2 DATASHEET [it]

Sensore di pressione

E8F2

Sensore di pressione
“Mini-Cube” con display a LED
di facile lettura

• Visualizzazione dei valori di pressione in cifre e con
barra analogica.

• La pressione delle misurazioni viene uniformata dalla
funzione di prevenzione dalle vibrazioni per impedire
un'uscita errata.

• Semplicità di utilizzo grazie alla funzione di
autoimpostazione.

• Forma compatta: 28 x 28 x 29 mm per uno spazio di
installazione ridotto.

Modelli disponibili

Sensori

Intervallo di pressione Uscita ON/OFF Uscita analogica

Pressione positiva

Pressione negativa 0 ... –101 kPa E8F2-AN0C E8F2-AN0B

0 ... 100 kPa

0 ... 1 MPa E8F2-B10C E8F2-B10B

Collettore aperto
(due uscite indipendenti)

1 ... 5 V

Uscita NPN Uscita PNP

E8F2-A01C E8F2-A01B

Modello

Accessori (disponibili a richiesta)

Aspetto Nome Modello Note

Staffe di montaggio E89-F3 Fornite con il prodotto.

Adattatore per montaggio
a frontequadro

E89-F4 ---

E8F2

F-3E8F2

Dimensioni

Sensori

E8F2

Pannello del display

Con staffa di montaggio in sede

42

28 (29)

27

2728

20,5

1,5

25,52

Cavo
cinque conduttori (Ø 0,08 x 30);
Lunghezza standard: 2 m

6

(17)

98

Giunto a pressione

R(PT)1/8

5

Ø 4 ricoperto in vinile a

M5
(profondità: 8)

14

Due, M3 (profondità: 6)

20

20

Fori di montaggio

Due, M3

20,5

27

29

15

15

5,4

28

20

20

TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI.

Per convertire i millimetri in pollici, moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527.

Cat. No. D086-IT2-01-X

F-4 Sensori di prossimità
