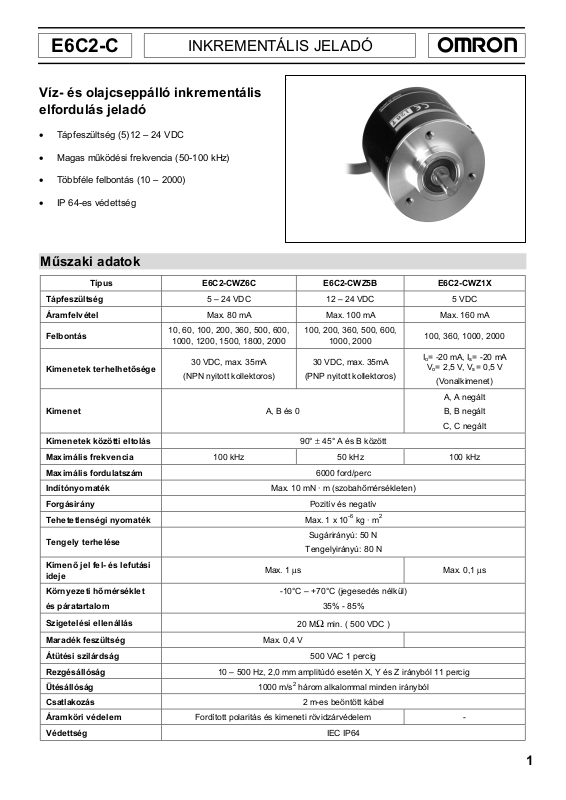

Omron E6C2-C DATASHEET [hu]
E6C2-C |
|
INKREMENTÁLIS JELADÓ |
|
OMRON |
|
|
|
|
|
5
Hengeres kialakítású, fémtokozású Vízés olajcseppálló inkrementális közelítéskapcsoló
elfordulás jeladó
• DC kétvezetékes kivitel
• Tápfeszültség (5)12 – 24 VDC
• Nehéz üzemi körülményekhez
• Magas működési frekvencia (50-100 kHz)
• Többféle felbontás (10 – 2000)
• Tápfeszültség: 12 – 24 VDC
• IP 64-es védettség
•
Műszaki adatok
Típus |
E6C2-CWZ6C |
|
E6C2-CWZ5B |
|
E6C2-CWZ1X |
Tápfeszültség |
5 – 24 VDC |
|
12 – 24 VDC |
|
5 VDC |
Áramfelvétel |
Max. 80 mA |
|
Max. 100 mA |
|
Max. 160 mA |
Felbontás |
10, 60, 100, 200, 360, 500, 600, |
|
100, 200, 360, 500, 600, |
|
100, 360, 1000, 2000 |
1000, 1200, 1500, 1800, 2000 |
|
1000, 2000 |
|
||
|
|
|
|
||
|
30 VDC, max. 35mA |
|
30 VDC, max. 35mA |
|
Io= -20 mA, Is= -20 mA |
Kimenetek terhelhetősége |
|
|
Vo= 2,5 V, Vs= 0,5 V |
||
(NPN nyitott kollektoros) |
|
(PNP nyitott kollektoros) |
|
||
|
|
|
(Vonalkimenet) |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A, A negált |
Kimenet |
A, B és 0 |
|
|
B, B negált |
|
|
|
|
|
|
C, C negált |
|
|
|
|
|
|
Kimenetek közötti eltolás |
|
90° ± 45° A és B között |
|
||
|
|
|
|
||
Maximális frekvencia |
100 kHz |
|
50 kHz |
|
100 kHz |
|
|
|
|
|
|
Maximális fordulatszám |
|
|
6000 ford/perc |
|
|
|
|
|
|||
Indítónyomaték |
Max. 10 mN · m (szobahőmérsékleten) |
|
|||
|
|
|
|
|
|
Forgásirány |
|
|
Pozitív és negatív |
|
|
|
|
|
|
|
|
Tehetetlenségi nyomaték |
|
|
Max. 1 x 10-6 kg · m2 |
|
|
Tengely terhelése |
|
|
Sugárirányú: 50 N |
|
|
|
|
Tengelyirányú: 80 N |
|
||
|
|
|
|
||
|
|
|
|
|
|
Kimenő jel felés lefutási |
Max. 1 s |
|
|
Max. 0,1 s |
|
ideje |
|
|
|||
|
|
|
|
|
|
Környezeti hőmérséklet |
-10°C – +70°C (jegesedés nélkül) |
|
|||
és páratartalom |
|
|
35% - 85% |
|
|
Szigetelési ellenállás |
|
20 MΩ min. ( 500 VDC ) |
|
||
|
|
|
|||
Maradék feszültség |
Max. 0,4 V |
|
|
||
|
|
|
|
|
|
Átütési szilárdság |
|
|
500 VAC 1 percig |
|
|
|
|
||||
Rezgésállóság |
10 – 500 Hz, 2,0 mm amplitúdó esetén X, Y és Z irányból 11 percig |
||||
Ütésállóság |
1000 m/s2 három alkalommal minden irányból |
||||
Csatlakozás |
|
|
2 m-es beöntött kábel |
|
|
Áramköri védelem |
Fordított polaritás és kimeneti rövidzárvédelem |
|
- |
||
|
|
|
|
|
|
Védettség |
|
|
IEC IP64 |
|
|
|
|
|
|
|
|
1
OMRON |
|
INKREMENTÁLIS JELADÓ |
|
E6C2-C |
|
|
|
|
|
Bekötés |
|
E6C2-CWZ6C |
E6C2-CWZ5B |
E6C2-CWZ1X |
|
E6C2-CWZ6C / E6C2-CWZ5B |
E6C2-CWZ6C / E6C2-CWZ5B |
(órajárással megegyező forgásirány) |
(órajárással ellentétes forgásirány) |
E6C2-CWZ1X |
E6C2-CWZ1X |
(órajárással megegyező forgásirány) |
(órajárással ellentétes forgásirány) |
Q109-HU2-01 |
Az állandó termékminõség javítás érdekében fenntartjuk a mûszaki |
|
adatok elõzetes bejelentés nélküli megváltoztatásának jogát. |
