Omron E6C2-A DATASHEET

kollektor

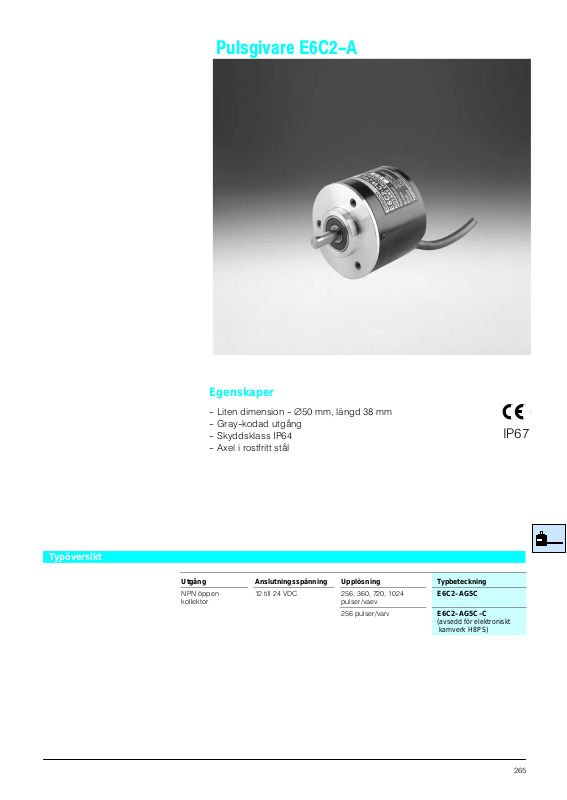

Pulsgivare E6C2-A

Typöversikt

Egenskaper

- Liten dimension - ∅50 mm, längd 38 mm

- Gray-kodad utgång

- Skyddsklass IP64

- Axel i rostfritt stål

Utgång Anslutningsspänning Upplösning Typbeteckning

NPN öppen
kollektor

12 till 24 VDC 256, 360, 720, 1024

pulser/vaev

256 pulser/varv

E6C2–AG5C

E6C2–AG5C–C

(avsedd för elektroniskt
kamverk H8PS)

IP67

265

Pulsgivare E6C2-A

Teknisk data

Anslutningsspänning

Strömförbrukning

Upplösning

Utgång (absolut)

Utgång

12 VDC –10% till 24 VDC +15%
70 mA max
256, 360, 720, 1024 pulser/varv
Gray kod

NPN öppen kollektor
Svarsfrekvens 20 kHz max.
Logik Negativ utgångslogik ( H=0, L=1 )
Rotationsriktning Medurs, sett från axeländen
Stig– och falltid
Startmoment
Tröghetsmoment

1 µs max.

100 gf  cm ( 9,8 mN  m )

15 g  cm (1 x 10U kg  cm) max.
Axelbelastning Radiell: 8kgf (78,4N)

Axiell: 5kgf (49N)
Varvtal max. 5000 varv/minut
Isolationsresistans 20 M Ω min. (vid 100 VDC)
Överslagsspänning 500 VAC, 50/60 Hz under 1 min
Vibration

Förstörande: 10 till 500 Hz, 1,0–mm enkel amplitud eller 150 m/s ( ca. 15G) under 11 min

3 gånger i X–, Y– och Z–led

Omgivningstemperatur -10 till +70 °C

Chock

Skyddsklass IP64

Förstörande: 1000 m/s ( 100G ) 3 gånger i X–, Y– och Z–led

Anslutningar

E6C2–AG5C

Tidsdiagram

Förstärkare

12

3 till 10

16mA max. 28
VDC

13

+12 till 24 VDC

Utgång

0V

266
