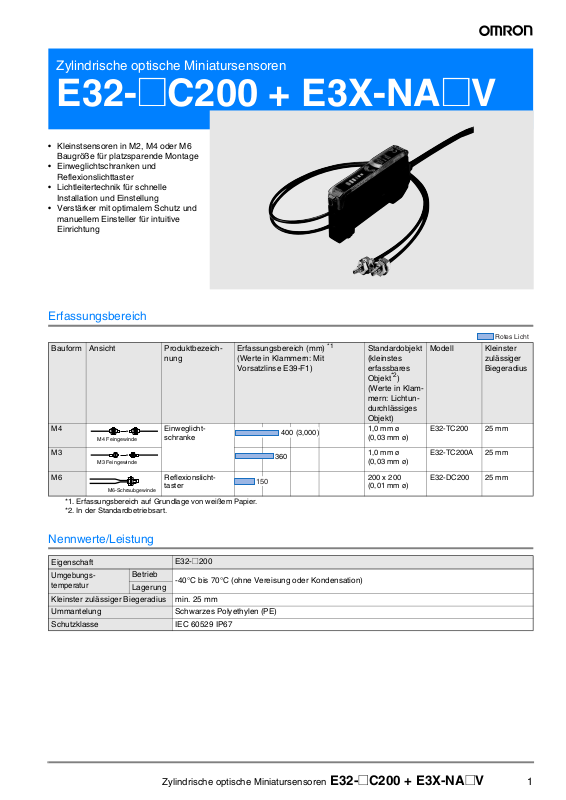

Omron E3X-NA, E32-C200 DATASHEET [de]

Zylindrische optische Miniatursensoren

E32-@C200 + E3X-NA@V

• Kleinstsensoren in M2, M4 oder M6
Baugröße für platzsparende Montage

• Einweglichtschranken und
Reflexionslichttaster

• Lichtleitertechnik für schnelle
Installation und Einstellung

• Verstärker mit optimalem Schutz und
manuellem Einsteller für intuitive
Einrichtung

Erfassungsbereich

Bauform Ansicht Produktbezeich-

nung

M4 Einweglicht-

M3 1,0 mm ø

M6 Reflexionslicht-

*1. Erfassungsbereich auf Grundlage von weißem Papier.
*2. In der Standardbetriebsart.

M4 Feingewinde

M4 screw

M3 Feingewinde

M6-Schraubgewinde

schranke

taster

Erfassungsbereich (mm)
(Werte in Klammern: Mit
Vorsatzlinse E39-F1)

400 (3,000)

360

150

*1

Standardobjekt
(kleinstes
erfassbares
Objekt
(Werte in Klam­mern: Lichtun­durchlässiges
Objekt)

1,0 mm ø
(0,03 mm ø)

(0,03 mm ø)

200 x 200
(0,01 mm ø)

Nennwerte/Leistung

Eigenschaft
Umgebungs-

temperatur
Kleinster zulässiger Biegeradius min. 25 mm

Ummantelung Schwarzes Polyethylen (PE)
Schutzklasse IEC 60529 IP67

Betrieb
Lagerung

E32-@200

-40°C bis 70°C (ohne Vereisung oder Kondensation)

Rotes Licht

Modell Kleinster

zulässiger

*2

)

E32-TC200 25 mm

E32-TC200A 25 mm

E32-DC200 25 mm

Biegeradius

Zylindrische optische Miniatursensoren E32-@C200 + E3X-NA@V 1

Abmessungen (Maßeinheit: mm)

Einweglichtschranken

E32-TC200 E32-TC200A

2 Sechskantverschlussmuttern

Ø 1,0 mm

M2,6 x 0,45

2 Zahnscheiben

Lichtleiterkopf, M4

x 0,7 *

Lichtleiter Ø 2,2

Ø 1,0 mm

Ø 2,2 mm

2 Sechskantmuttern

2 Zahnscheiben

Lichtleiterkopf,

M3 x 0,5 *

Lichtleiter Ø 2,2

3,2 3 2,4

14 2.0007

* Messing vernickelt

5,5

Reflexionslichttaster

E32-DC200

2 Sechskantverschlussmuttern

2 Bohrungen Ø 1

4,8
10

Ø 4 mm

2 Zahnscheiben

Lichtleiterkopf

*M6

2,43

17 2.000

x 0,75

2 Lichtleiter Ø 2,2

* ADC

Bestellinformationen

Verstärkereinheiten

Kabelausführung Steckerausführung

Modell

Ansicht Steuerausgang

Schaltausgang

NPN-

Ausgang

PNP-

Ausgang

E3X-NA11V E3X-NA41V

Ansicht Steuerausgang

Schaltausgang

1,8

Ø 3 mm

7(1,5)

41

2.000

* Messing vernickelt

Modell

NPN-

Ausgang

PNP-

Ausgang

E3X-NA14V E3X-NA44V

Zubehör (gesondert erhältlich)

Befestigungswinkel Abschlussplatte

Bauform Eignung Modell Anzahl

E3X-NA#V E39-L148

1

Bauform Modell Anzahl

PFP-M

1

2 Zylindrische optische Miniatursensoren E32-@C200 + E3X-NA@V

Nennwerte/Leistung

Verstärkereinheiten

Kabelausführung Steckerausführung

NPN-

Eigen­schaft

Lichtquelle (Wellenlänge) Rote LED (680 nm)
Versorgungsspannung 12 bis 24 V DC ±10 %, Restwelligkeit (p-p): max. 10 %

Steuerausgang

Ansprechzeit Ein- und Ausschaltzeit jeweils max. 200 µs
Zeitgeber Ausschaltverzögerungs-Zeitfunktion: 40 ms (fest)

Umgebungstemperatur

Vibrationsfestigkeit 10 bis 55 Hz, 1,5-mm-Doppelamplitude für jeweils zwei Stunden in alle drei Richtungen (X, Y, Z)
Stoßfestigkeit Zerstörung: 500 m/s2 je drei Mal in alle drei Richtungen (X, Y, Z)
Schutzklasse IEC 60529 IP66 (sofern die Bedienfeldabdeckung ordnungsgemäß angebracht ist)
Anschlussart Kabelausführungen (Standardkabellänge: 2 m)

Material

*1

Modell

Sind mehr als sieben Lichtleiterverstärker zu einer Gruppe zusammengefasst, erhöht sich die Ansprechzeit auf max. 350 s.

Ausgang

PNP-

Ausgang

Laststrom max. 50 mA (Restspannung max. 1 V) / Offener Kollektor / Hell- oder dunkelschaltend
(über Auswahlschalter einstellbar)

Betrieb: Gruppen aus 1 bis 3 Verstärkern: –25 bis +55°C,
Gruppen aus 4 bis 11 Verstärkern: –25 bis +50°C,
Gruppen aus 12 bis 16 Verstärkern: –25 bis +45°C
Lagerung: –30 bis +70°C (ohne Reif- und Tröpfchenbildung)

Gehäuse PBT (Polybutylenterephthalat)
Bedienfeld-

abdeckung

PES (Polyethersulfon)

E3X-NA11V E3X-NA14V

E3X-NA41V E3X-NA44V

*1

M8-Steckverbinder

Zylindrische optische Ultra-Miniatursensoren E32-@C200 + E3X-NA@V 3
