Détecteur pour circuits imprimés
E3S-LS3
Détecteur pour circuits
imprimés offrant une
détection stable sans
être affecté par les
trous ou les encoches.
• Convient pour être intégré dans des
appareils (E3S-LS3@).
• La large gamme est adaptée aux cartes
électroniques ayant des composants
hauts ou irréguliers (E3S-LS3
@
W).
E3S-LS3
Applications
Détection pour CI Détection de films
transparents
Détection du montage
de cassettes de wafers
A-145E3S-LS3
Page 2
Informations pour commander
Type de capteur Forme Méthode de connexion Distance de détection *
20 à 35 mm
10 à 60 mm
20 à 35 mm
10 à 60 mm
Réflexion limitée
* Avec papier blanc de 80 x 80 mm
Pré-câblé (2 m) Sans
Pré-câblé (2 m)
Connecteur précâblé
3 broches M8 (0,3 m)
Connecteur précâblé
4 broches M8 (0,3 m)
Pré-câblé (2 m)
Connecteur précâblé
3 broches M8 (0,3 m)
Connecteur précâblé
4 broches M8 (0,3 m)
Fonction
de tempori-
sation
Sans E3S-LS3P
Avec E3S-LS3PT
Sans E3S-LS3P-M5J
Avec E3S-LS3PT-M5J
Sans E3S-LS3P-M3J
Avec E3S-LS3PT-M3J
Sans E3S-LS3PW
Avec E3S-LS3PWT
Sans E3S-LS3PW-M5J
Avec E3S-LS3PWT-M5J
Sans E3S-LS3PW-M3J
Avec E3S-LS3PWT-M3J
Modèle Sortie
E3S-LS3N
E3S-LS3NW
Lumière rouge
NPN
Light ON
PNP
Light ON
Valeurs nominales / Performances
Type de
capteur
Modèle E3S-LS3@ E3S-LS3PT E3S-LS3@W E3S-LS3PWT
Détection
Source lumineuse
(longueur d'onde)
Tension d’alimentation 12 à 24 Vc.c. ±10 %, ondulation (p-p) 10 % max.
Consommation 25 mA max.
Sortie de contrôle
Temps de réponse 1 ms max. pour la fermeture et l'ouverture respectivement
Fonction de temporisation Disponible sur les modèles E3S-LS3P(W)T uniquement Plage de temps : 0,1 à 1,0 s (réglable)
Luminosité ambiante Côté récepteur : Lampe à incandescence : 5 000 lux maxi.
Température ambiante
Humidité ambiante
Résistance d'isolement 20 MΩ min. (à 500 Vc.c.) entre les pièces sous tension et le boîtier
Rigidité diélectrique 1 000 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Résistance aux vibrations 10 à 55 Hz, 1,5 mm, amplitude double pendant 2 heures chacun, dans les directions X, Y et Z
Résistance aux chocs 500 m / s2 3 fois, chacune dans les directions X, Y et Z
Structure protectrice IEC60529 IP40
Méthode de connexion Pré-câblé (longueur standard : 2 m) / Connecteur pré-câblé M8 (longueur standard : 0,3 m)
Voyants Voyant de fonctionnement (orange)
Poids (emballé) Modèles pré-câblés : 80 g env. ; connecteur précâblé M8 : 45 g env.
Matériau
Accessoires
Papier blanc *
Papier noir *
Boîtier ABS
Lentille Acrylique
20 à 35 mm 10 à 60 mm
20 à 30 mm 15 à 50 mm
LED rouge (660 nm)
Tension d'alimentation charge : 24 Vc.c. ; courant de charge : 100 mA max. ; tension résiduelle : 2 V max. ;
mode de fonctionnement : Light ON
Fonctionnement : –10 à 55 °C (sans givrage, ni condensation)
Stockage : –25 à 70 °C (sans givrage, ni condensation)
Fonctionnement : 35 à 85 % (sans condensation)
Stockage : 35 à 95 % (sans condensation)
Feuille d’instructions, vis M3, tournevis pour le réglage de la temporisation
(sur les modèles avec temporisation uniquement)
Réflexion limitée
A-146 Capteurs photoélectriques standard
Page 3

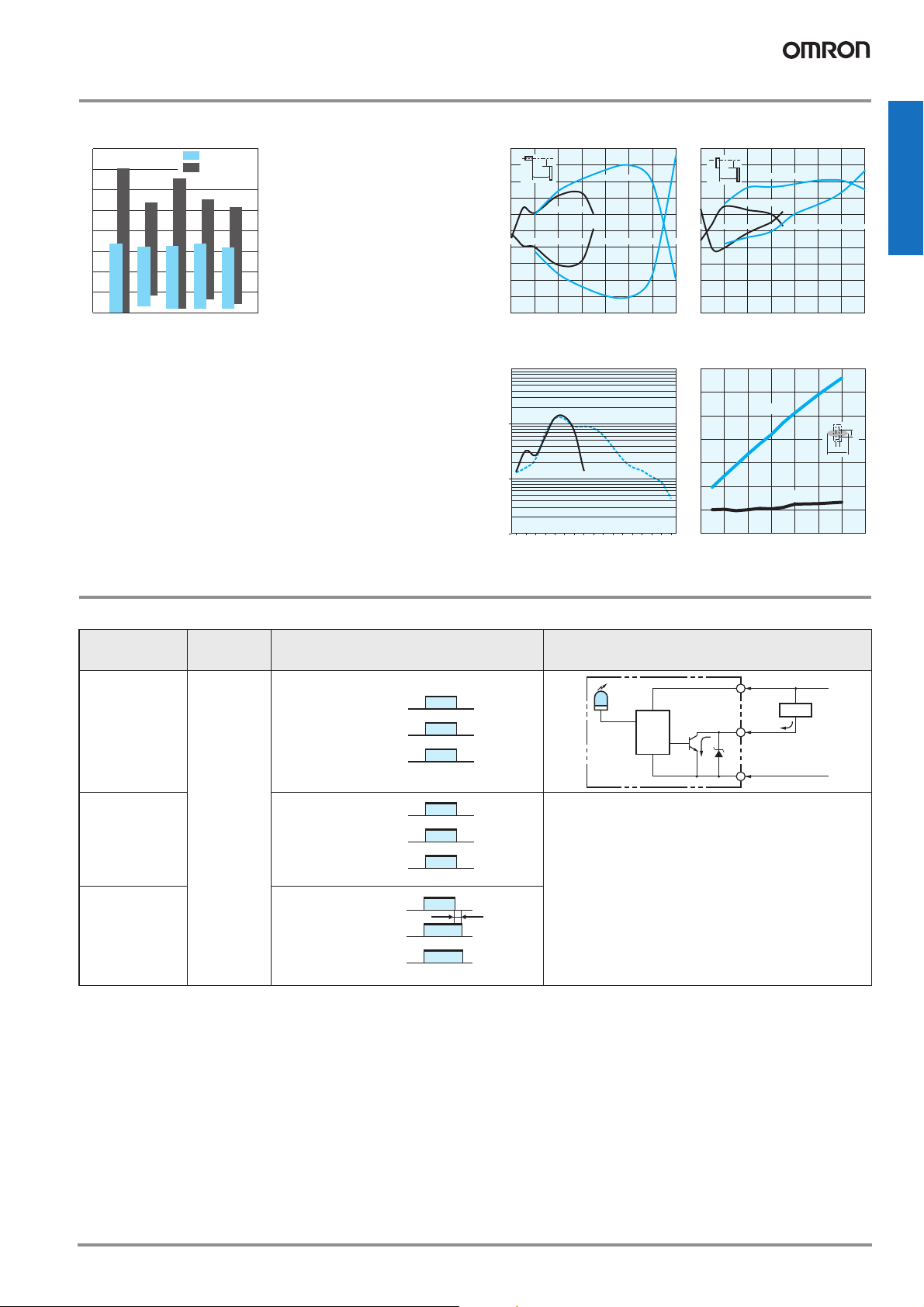

Courbes de fonctionnement
Rapport distance de détection / matériaux
Distance de détection (mm)
80
70
60
50
40
30
20
10
0
Papier
Papier
blanc
noir
E3S-LS3P (T)
E3S-LS3@W (T)
SUS Circuit
imprimé
avec
résistance
verte
Circuit
imprimé
noir
Matériau
Plage de fonctionnement (gauche / droite)
15
12
−3
Distance Y (mm)
−6
−9
−12
−15
Rapport sortie / distance réglée
100
10
Gain de sortie lumière incidente
Niveau de
1
fonctionnement
0,1
Objet à détecter : papier blanc, 100 x 100 mm
Y
X
9
6
E3S-LS3P (T)
3
0
0 10203040506070
Distance X (mm)
E3S-LS3P (T)
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80
Distance (mm)
E3S-LS3PW (T)
E3S-LS3PW (T)
Plage de fonctionnement (haut / bas)
−15
−12
−9
−6
−3
Distance Y (mm)
12
15
Objet à détecter : papier blanc, 100 x 100 mm
Y
X
E3S-LS3PW (T)
E3S-LS3P (T)
0 10203040506070
0
3
6
9
Distance X (mm)
Rapport diamètre du spot / distance
de détection
35
30
25
20
15
Diamètre de spot (mm)
10
5
0
Direction L
d
L
Direction d
10 20 30 40 50 60 70
Distance (mm)
E3S-LS3
Schéma du circuit de sortie
Sortie NPN (sortie PNP bientôt disponible)
Fonctionne-
Modèle
E3S-LSN3
E3S-LS3NW
E3S-LS3P
E3S-LS3PW
E3S-LS3PT
E3S-LS3PWT
ment du transistor de sortie
Light ON
Voyant de
fonctionnement
(orange)
Transistor
de sortie
Pas de lumière incidente
Voyant de
fonctionnement
(orange)
Transistor
de sortie
Pas de lumière incidente
Voyant de
fonctionnement
(orange)
Transistor
de sortie
T : Temporisation à l'ouverture (0,1 à 1,0 s)
Histogramme Circuit de sortie
Voyant
Incidente
Interrompue
Lumière incidente
Lumière incidente
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
T
de fonctionnement
(orange)
Circuit
principal
12 à 24 Vc.c.
Marron
Charge
Noir
OUT
Z
Bleu
0 V
A-147E3S-LS3
Page 4
Dimensions (Unité : mm)
Remarque : Toutes les unités sont exprimées en millimètres sauf indication contraire.
E3S-LS3N
E3S-LS3NW
E3S-LS3@(T)(-M5J / -M3J)
E3S-LS3@W(T)(-M5J / -M3J)
Ajusteur de temporisation (voir remarque)Voyant de fonctionnement
10
14,2
19,3
5,4
0,3
3
28
34
3
Deux trous de montage M3
10
19
5,3
Deux trous
de montage M3.
Récepteur
8,5 dia.
11,8
Voyant de fonctionnement (orange)
16,5
34
28 28
3
Câble rond à gaine en vinyle de 4 de diamètre
3 conducteurs, coupe transversale : 0,12 mm
diamètre de l'isolant : Longueur standard 1,2 mm : 2 m"
12,3
Emetteur
Connecteur précâblé 3 broches M8 (-M5J)
Connecteur précâblé 4 broches M8 (-M3J)
300
300
2
;
Trous de fixation
Deux, 3 dia.
4
M8
1
3
M8
4
2
1
3
10
Récepteur Emetteur
Câble rond à gaine en vinyle, 4 dia., 3 conducteurs
(section des conducteurs : 0,2 mm
longueur standard du câble : 2 m
2
; diamètre de l'isolant : 1,1 mm),
N˚ de borne
1
2
3
4
Remarque : Ajusteur de temporisation, uniquement pour les modèles E3S-LS3PT et E3S-LS3PWT.
Caractéristiques
-M5J -M3J
+V
−
0 V
Sortie
+V
Ouvert
0 V
Sortie
Trous de montages
Deux, 3,6 dia.
28
TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
Cat. No. E223-FR2-01-X
A-148 Capteurs photoélectriques standard
