E3C-LDA-SARJA

Advanced Industrial Automation

s ä ä d e t t ä v ä p i t k ä n m a t k a n l a s e r a n t u r i

Lase ra n turi t

Omronin E3C-LDA-sarjan laseranturit on tarkoitettu tarkkaan kohteiden tunnistukseen

ja paikoittamiseen. E3C-LDA-sarjan valtti on anturipään tarkennuspisteen ja optisen

akselin helppo säätäminen, joka mahdollistaa säteen tarkan suuntaamisen.

Tämä helpottaa asennusta ja takaa anturin erinomaisen tarkkuuden pitkillä

etäisyyksillä. Lisäksi E3C-LDA-sarjan antureissa on useita erillisiä lasersädetyyppejä:

piste-, viiva- ja aluesäde sekä peiliheijastava säde. Tämä monipuolinen

sädevalikoima mahdollistaa anturien käytön monissa eri sovelluksissa.

Pienikokoinen, nopea

ja erittäin tarkka

Huippuluokan rakenne, nopeus, tarkkuus ja luotettavuus tekevät tästä erittäin

pienikokoisesta anturista erinomaisen ratkaisun tuotantoprosesseihin, joissa

tarkkuus ja nopeat vasteajat ovat tärkeitä. Tyypillisiä sovelluksia tälle anturille ovat

muun muassa puolijohdeteollisuuden kohteentunnistussovellukset, rasvauksen,

liimauksen ja sinetöinnin tarkastussovellukset, kokoonpanosovellukset

autoteollisuudessa, lääketeollisuudessa ja pakkausteollisuudessa sekä

paperiteollisuuden tarkastussovellukset.

E3C-LDA-SARJA

Ainutlaatuinen!
Kiinnitystä ja asennusta helpottavat
säädettävät asetukset

E3C-LDA on nykyisistä valokennoista ainoa, jonka

tarkennuspisteen voi optimoida helposti tarkennuspistettä

ja akselia säätämällä. Säteen halkaisijan voi säätää

työkohteen mukaan säätämällä tarkennuspistemekanismia.

Tämä parantaa tunnistuksen luotettavuutta.

Säteen suuntausta asennuspintaan nähden voi puolestaan

muuttaa säätämällä akselin suuntausmekanismia. Tämä

ominaisuus sopii erinomaisesti tarkkoihin pitkän matkan

paikoitussovelluksiin.

Useita valinnaisia säteen muotoja

E3C-LDA-sarjan anturipäähän (pistesäde, E3C-LD11) voi

kiinnittää kaksi lisäyksikköä (E39-P11- ja E39-P21-linssit).

Tämän ansiosta sarjan antureissa voi käyttää useita erilaisia

säteitä: piste-, viiva-, alue- tai peiliheijastavaa sädettä.

E3C-LD31-yksikkö tuottaa aluesäteen ja E3C-LD21-yksikkö

viivasäteen. Tämä ominaisuus lisää anturin

käyttömahdollisuuksia merkittävästi.

Tarkennuksen

säätö

Akselin
suuntaus

Säädettävä

tarkennuspistemekanismi

Säteen halkaisijan voi

säätää kohteeseen

sopivaksi.

Optisen akselin
suuntausmekanismi

Optisen akselin
suuntauksen voi
säätää suhteessa
asennuspintaan.

±

20

Pistesäde

Pistesäde sopii pienten kohteiden, kuten IC-nastojen,

tunnistukseen ja kohteiden erittäin tarkkaan paikoittamiseen.

Viivasäde

Viivasäde on erinomainen ratkaisu osien

kokoonpanotarkistukseen ja irrallisten kohteiden

tunnistukseen. Tyypillisesti viivasädettä käytetään

reunantarkistuksessa.

Aluesäde

Aluesäde sopii erinomaisesti painomerkintöjen tunnistukseen

sekä paperi- ja puuteollisuuden perustunnistukseen.

Uusi peiliheijastava säde

Tässä anturissa yhdistyvät tehokas suorituskyky sekä helppo

asennus ja asetusten määritys. Tämä anturi saavuttaa jopa

seitsemän metrin tunnistusetäisyyden ja erittäin tarkan

kohteiden tunnistuksen uuden MSR-tunnistusperiaatteen ja

pienen lasertarkennuksen säädön avulla. Se on erinomainen

ratkaisu kokoonpanoprosessissa pienen aukon tai reiän kautta

tehtävään kohteiden tunnistukseen. Anturin avulla kohteet

voidaan tunnistaa myös lasisen kurkistusaukon läpi

hankalissa prosessiolosuhteissa.

Perinteinen tunnistusperiaate

Ahtaissa tiloissa kohteesta palautuva heijastus ei saavuta

anturin vastaanottopuolta.

Uusi MSR-tunnistusperiaate

E3C-LR mahdollistaa erittäin tarkan tunnistamisen jopa

ahtaissa tiloissa. Kohteet on mahdollista tunnistaa jopa

pienen reiän tai aukon kautta koaksiaalisen (MSR)

tunnistusperiaatteen avulla.

MSR-tunnistusperiaate

Pienin pistesäde on 0,8 mm (1 000 mm:n etäisyydellä)

Suurin tunnistusetäisyys on jopa seitsemän metriä

Tämän ansiosta anturin voi sijoittaa turvallisen matkan päähän

tuotantoprosessin liikkuvista osista anturin tarkkuuden

kärsimättä ja asennus sujuu nopeasti ja helposti.

Erittäin pienikokoinen anturipää

E3C-LD11-anturin anturipää on erittäin pienikokoinen, minkä

ansiosta sen asennus tuotantoympäristöön ja käyttö

on erittäin helppoa.

Helppokäyttöinen ja luotettava liitäntä

E-Con*-liitännän ja Omronin Plug & Play periaatteen ansiosta

E3C-LDA-anturin voi kytkeä vahvistimeen nopeasti ja helposti.

Tämä mahdollistaa anturipään nopean ja helpon vaihdon

ja huollon. Lisäksi E-Con-liitäntä varmistaa anturin ja

vahvistimen välisen kytkennän luotettavuuden ja minimoi

huoltohenkilöiden tekemien inhimillisten virheiden

mahdollisuuden.

*Liittimet ovat E-Con-määritysten mukaisia.

Ainutlaatuinen!
Jopa seitsemän metrin tunnistusetäisyys

E3C-LD-anturipäiden tunnistusetäisyys on jopa 1 000 mm.

Vastaavasti peiliheijastavilla E3C-LR-anturipäillä

tunnistusetäisyys on jopa 7 000 mm heijastinta käytettäessä.

Tapahtumavalon
taso

Kynnysarvo

Merkkikoko: 6 mm

Suuri ja kirkas toiminnan ilmaisin

E3C-LD11

Pistesädeanturi

E3C-LD21

Viivasädeanturi

E3C-LD31

Aluesädeanturi

Kaksi digitaalinäyttöä

Suuri ja älykäs kaksoisnäyttö

Kapean vahvistimen helppolukuisessa näytössä on

käytettävissä monia eri näyttötiloja (muun muassa

tunnistusvalot ja kynnysarvot). Kynnysarvot voi määrittää

helposti tapahtumavaloja tarkistettaessa.

Vahvistimien välisen keskinäisen häirinnän esto

Jopa 10 anturia voi linkittää lähelle toisiaan ilman pelkoa

anturien keskinäisestä häirinnästä. Tämä ominaisuus

mahdollistaa monien mittausten tekemisen koneessa

tai prosessissa.

Ajastintoiminnot

E3C-LDA:n vahvistimessa on erilaisia ajastintoimintoja.

Vahvistimeen voi määrittää ajan ON- ja OFF-viiveelle sekä

kertatoiminnoille. Laskuritila laskee prosessin objektien

määrän joko laskevassa tai nousevassa järjestyksessä.

Differentiaalinen lähtö

Differentiaalisessa lähdössä tunnistus toimii tarkasti

tuotantoprosessin epävakaista olosuhteista huolimatta.

Tehonsäätötoiminto

Omronin patentoitu tehonsäätötoiminto takaa optimaalisen

valotason kaikille liitetyille antureille. Voit säätää kaikkien

liitettyjen vahvistimien valotason samaksi yhdellä

kosketuksella. Tämä ominaisuus säästää aikaa ja rahaa

vähentämällä työlästä säätöä.

Joustava hallinta

Jos anturipään ja vahvistimen fyysinen etäisyys on suuri,

anturipäätä voi ohjata Omronin käsiohjelmointilaitteella

(E3X-MC11-S). Käsiohjelmointilaitteella voi asettaa kaikki

parametrit ja asetukset.**

**Käsiohjelmointilaitteella voi liittää ja hallita myös Omronin
E3X-DA-S- ja E3X-MDA-kuituoptiikkasarjojen antureita.

Tapahtumavalon
taso

Kynnysarvo

(Asetusalue: alkuasetus 0,125–1,5-kertaisesti)

Käsiohjelmointilaite

Sädeyksikkö

Kapea vahvistin

57 mm

10 mm

33 mm

25 mm

Anturipää

Tehonsäätötoiminto

Liimauksen ja

sinetöinnin tarkistus

Kohteentunnistus lasisen
kurkistusaukon läpi

Tarran paikallaanolon

tarkistus

Robottikäden asennon opetus
kalibrointia varten

Arkin siirtymätarkistus

Ohuiden nastojen tai
jalkojen tarkistus

O-renkaan asennustarkistus

kokoonpanoprosessissa

Lasin tunnistus

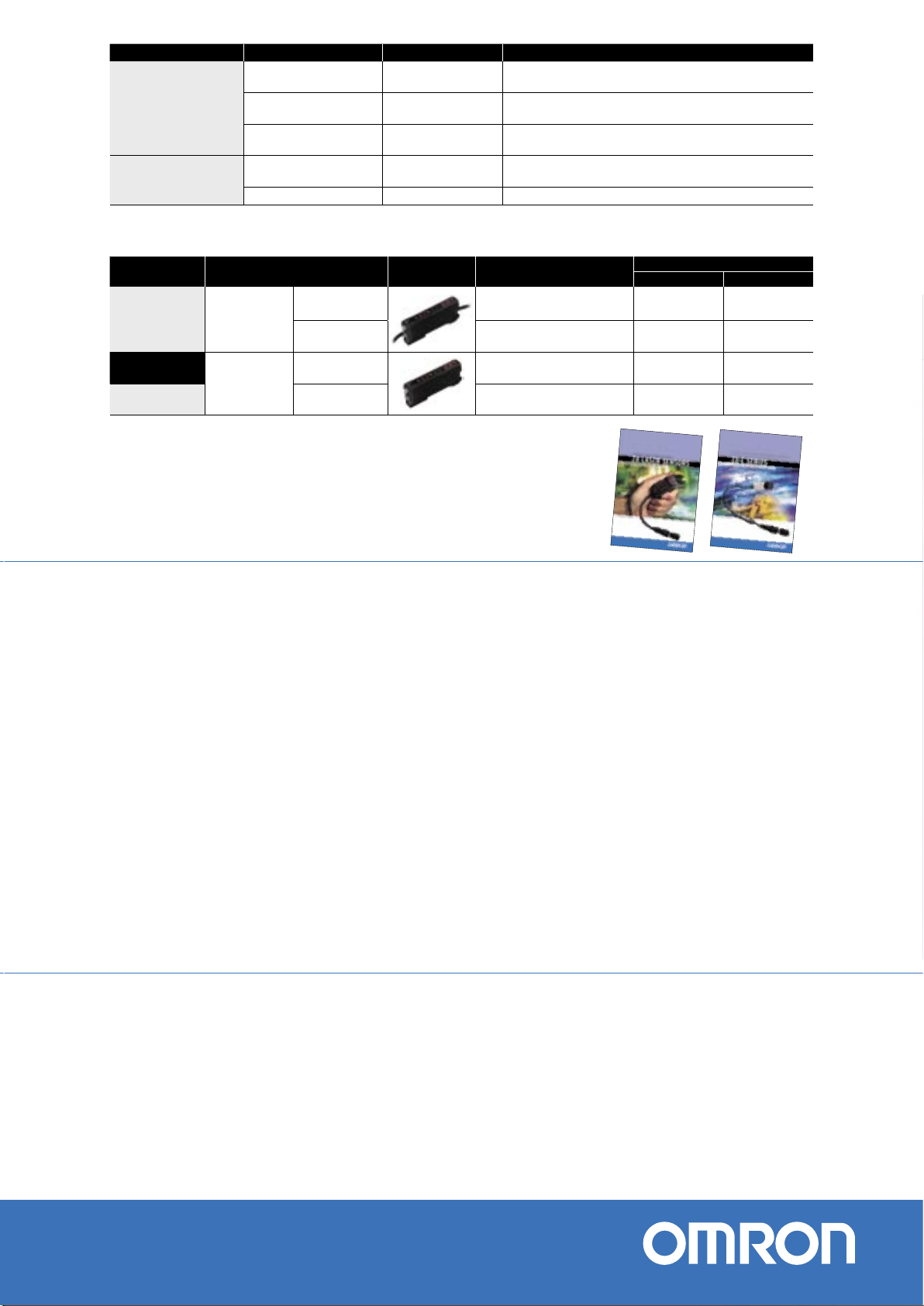

Anturipäät

Tunnistustapa Tarkennus Mallinumero Huomioitavaa

Kohteesta heijastava

Pistesäde E3C-LD11 Erikseen myytävän sädeyksikön avulla voi käyttää viiva- ja aluesäteitä.

Viivasäde E3C-LD21

Tämä mallinumero koostuu E3C-LD11-anturipäästä ja siihen

asennetusta E39-P11-yksiköstä.

Aluesäde E3C-LD31

Tämä mallinumero koostuu E3C-LD11-anturipäästä ja siihen

asennetusta E39-P21-yksiköstä.

Koaksiaalisesti peiliheijastava

Pistesäde (säädettävä) E3C-LR11* Erikseen myytävän sädeyksikön avulla voi käyttää viiva- ja aluesäteitä.

Pistesäde (2,0 mm kiinteä halk.) E3C-LR12*

* Valitse heijastin sovelluksen mukaan (tilattava erikseen).

Vahvistinyksiköt

Vahvistinyksiköt
ja kaapelit

Kohde Rakenne Toiminnot

Malli Malli

NPN-lähtö PNP-lähtö

Mallit

Kaksoislähtömallit

Aluelähtö, itsediagnostiikka,

differentiaalitoiminta

E3C-LDA11 E3C-LDA41

Mallit, joissa on

ulkoinen lähtö

Etäasetus, laskuri,

differentiaalitoiminta

E3C-LDA21 E3C-LDA51

Vahvistinyksiköt
ja liittimet

Mallit

Kaksoislähtömallit

Aluelähtö, itsediagnostiikka,

differentiaalitoiminta

E3C-LDA6 E3C-LDA8

Mallit, joissa on

ulkoinen lähtö

Etäasetus, laskuri,

differentiaalitoiminta

E3C-LDA7 E3C-LDA9

E3C-LDA-sarja on Omronin uusin anturisarja. Muita Omronin anturisarjoja ovat muun
muassa E3X-, ZX-L, ZX-E-, ZX-T- ja ZS-sarjat.
