Détecteur de proximité inductif carré longue distance
E2Q4
Détecteur de proximité carré
• Format plat compact.
• Connexion à embrocher M12.
• Protection intégrée contre les courts-circuits
et les inversions de polarité.
• Positionnement de face active :
incréments de 15° (axe des Y),
90° (axe des X).
Informations pour la commande
Modèles c.c.
Portée
20 mm
blindé
30 mm
non blindé
40 mm
non blindé
Connexion
Connecteur
embrochable
Face
active
Modifiable
NPN
PNP
NPN
PNP
NPN
PNP
E2Q4-N20E1-M1 E2Q4-N20E3-M1
E2Q4-N20F1-M1 E2Q4-N20F3- M1
E2Q4-N30ME1-M1 E2Q4-N30ME3-M1
E2Q4-N30MF1-M1 E2Q4-N30MF3- M1
Sortie
NO NO + NF
E2Q4-N40ME3-M1
E2Q4-N40MF3-M1
E2Q4
D-77E2Q4
Valeurs nominales / Performances
Blindé Non blindé
Modèle E2Q4-N20##-M1 E2Q4-N30M##-M1 E2Q4-N40M#3-M1
Portée Sn 20 mm ±10 % 30 mm ±10 % 40 mm ±10 %
Taille standard de l'objet à détecter,
L x l x H, Fe 37
Réglage de distance 0 à 16,2 mm 0 à 24,3 mm 0 à 32,4 mm
Fréquence de commutation 150 Hz
Objet à détecter Métaux ferreux
Déplacement différentiel 15 % max. de la portée Sn
Tension de fonctionnement 10 à 30 Vc.c.
Consommation 20 mA max.
Sortie de contrôle Modèle E2Q4-N###E1-## : NPN - NO
Charge 200 mA max.
Chute de tension lors
de la mise sous tension
Protection du circuit Inversions de polarité, courts-circuits de sortie
Voyant Voyant de fonctionnement (jaune), tension de fonctionnement (voyant vert)
Température ambiante Fonctionnement : –25° à 70 °C
Humidité ambiante 35 à 95 %
Influence de la température ±10 % max. de Sn à 23° dans une gamme de température comprise entre –25° et 70 °C
Rigidité diélectrique 1 500 Vc.a. à 50 / 60 Hz pendant 1 minute entre les pièces sous tension et le boîtier
Compatibilité électromagnétique CEM EN 60947-5-2
Résistance aux vibrations 10 à 55 Hz, amplitude de 1 mm conforme à la norme IEC 60068-2-6
Résistance aux chocs Environ 30 G pendant 11 ms selon la norme IEC 60068-2-27
Degré de protection IEC 60529 IP 67
Connexion Connecteur Fiche M12, 4 broches
Matériau Boîtier PBT
Face de détection PBT
Homologations
60 x 60 x 1 mm 90 x 90 x 1 mm 120 x 120 x 1 mm
E2Q4-N###E3-## : NPN - NO + NF
E2Q4-N###F1-## : PNP - NO
E2Q4-N###F3-## : PNP - NO + NF
3 Vc.c. max. (courant de charge de 200 mA)
CERTIFIÉ
HOMOLOGUÉ
D-78 Détecteurs inductifs
Schéma du circuit de sortie
Sortie NPN
Modèle
Fonctionnement
Histogramme Circuit de sortie
E2Q4-N20E1-M1
E2Q4-N30ME1-M1
E2Q4-N20E3-M1
E2Q4-N30ME3-M1
E2Q4-N40ME3-M1
NO
NO + NF
Objet
à détecter
(%)
Objet
à détecter
(%)
Zone de détectionZone de non-détection
100 0
Distance de
détection
nominale
Zone de détectionZone de non-détection
100 0
Distance de
détection
nominale
Détecteur de
proximité
ON
Voyant jaune
OFF
ON
Sortie de contrôle
OFF
Détecteur de
proximité
ON
Voyant jaune
OFF
ON
Sortie de contrôle NO
OFF
ON
Sortie de contrôle NF
OFF
4,7 kΩ
Voyant de
fonctionnement
Circuits
(jaune)
principaux
du détecteur
de proximité
Disposition des broches du connecteur
1
2
4
3
Remarque : La borne 2 n'est pas utilisée.
4,7 kΩ4,7 kΩ
Circuits
principaux
du détecteur
de proximité
Voyant de
fonctionnement
(jaune)
Disposition des broches du connecteur
1
2
4
3
Marron
Noir
Bleu
Charge
Marron
Noir
NO
Blanc
NF
Bleu
+V
0 V
+V
Charge
Charge
0 V
E2Q4
D-79E2Q4

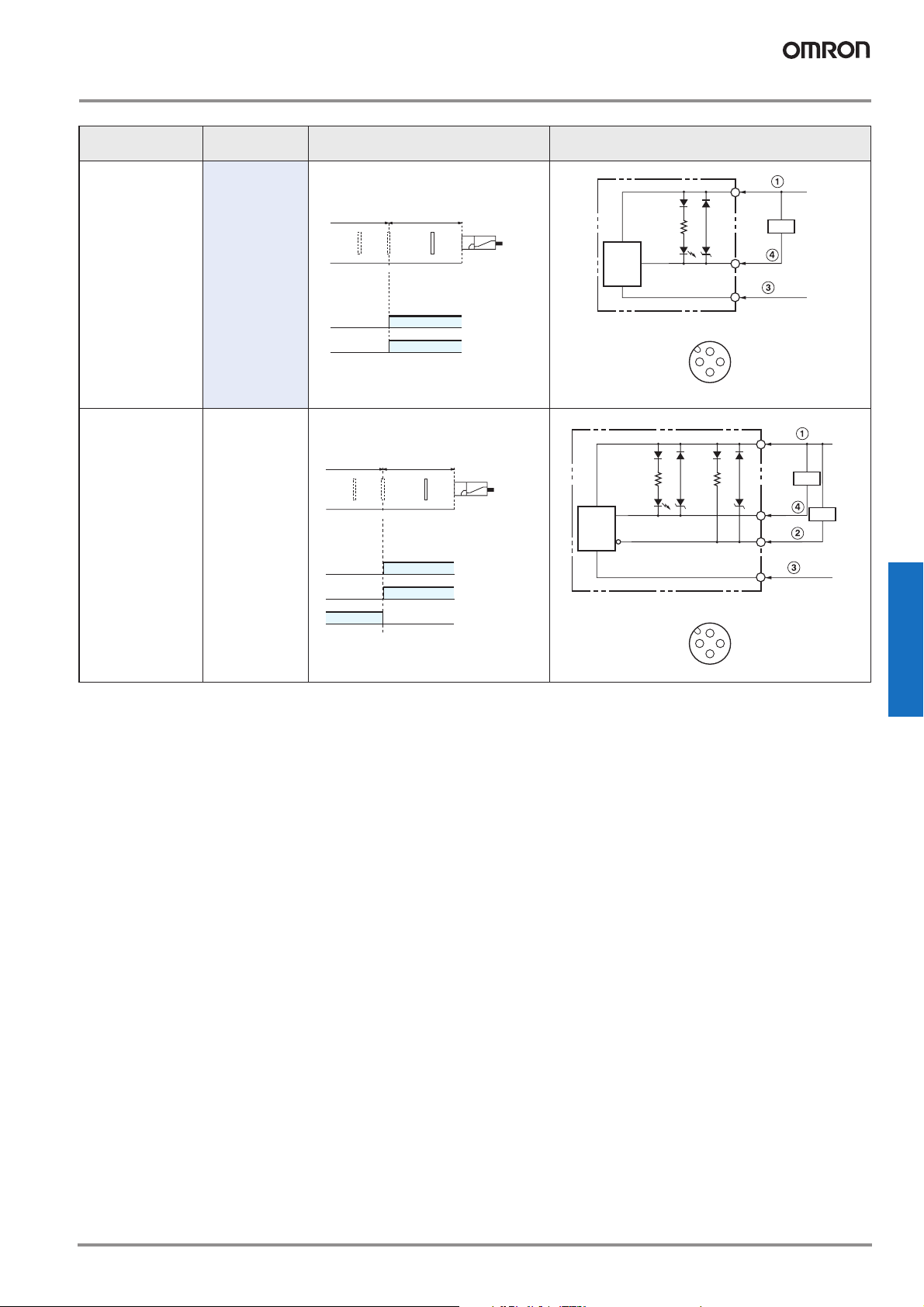

Sortie PNP
Modèle
Fonctionnement
Histogramme Circuit de sortie
E2Q4-N20F1-M1
E2Q4-N30MF1-M1
E2Q4-N20F3-M1
E2Q4-N30MF3-M1
E2Q4-N40MF3-M1
NO
NO + NF
Objet
à détecter
(%)
Objet
à détecter
(%)
Zone de détectionZone de non-détection
100 0
Distance de
détection
nominale
Zone de détectionZone de non-détection
100 0
Distance de
détection
nominale
Détecteur de
proximité
ON
Voyant jaune
OFF
ON
Sortie de contrôle
OFF
Détecteur de
proximité
ON
Voyant jaune
OFF
ON
Sortie de contrôle NO
OFF
ON
Sortie de contrôle NF
OFF
Circuits
principaux
du détecteur
Voyant de
de proximité
fonctionnement
(jaune)
4,7 kΩ
Disposition des broches du connecteur
1
2
4
3
Remarque : la borne 2 n'est pas utilisée.
Circuits
principaux
du détecteur
de proximité
Voyant de
fonctionnement
(jaune)
4,7 k
Ω
4,7 k
Ω
Disposition des broches du connecteur
1
2
4
3
Marron
Noir
Bleu
Charge
Marron
Blanc
NF
Noir
NO
Bleu
+V
0 V
+V
Charge
Charge
0 V
Dimensions (en mm)
Modèles E2Q4-...-M1
67
M12 x 1
40,5
40
46,5
55,5
Voyants
30
1
∅ 5,4
D-80 Détecteurs inductifs
Connexion
Modèles c.c.
Type de connexion Méthode Description
Les détecteurs connectés ensemble doivent respecter les conditions suivantes :
AND
(connexion
en série)
OR
(connexion
en parallèle)
OUT
OUT
OUT
OUT
Correct
i
i
L
i
Correct
Charge
Charge
iL + (N-1) x i ≤
VS - N x VR≥ Tension de fonctionnement de la charge
N = Nombre de détecteurs
V
= Tension résiduelle de chaque détecteur
R
V
= Tension d'alimentation
S
V
S
i = Consommation du détecteur
i
= Courant de charge
L
Si le relais MY, fonctionnant à 24 Vc.c., est utilisé comme charge, il n’est pas
possible de connecter plus de deux détecteurs de proximité à la charge.
Il est possible de relier en parallèle un minimum de trois détecteurs avec
sorties de courant. Le nombre de détecteurs installés en parallèle varie
selon le modèle du détecteur de proximité.
V
S
Limite supérieure de la sortie de contrôle de chaque détecteur
Précautions
Environnement de fonctionnement
! Attention
Alimentation
Ne pas imposer une tension excessive au E2Q4 car cela risque de le faire exploser ou brûler.
Ne pas connecter un modèle c.c. à une source d'alimentation
c.a. Si une alimentation c.a. (100 Vc.a. ou plus) est connectée
au détecteur, celui-ci peut exploser ou brûler.
Marron
Capteur
Bleu
Noir
Charge
Incorrect
N'utilisez pas le détecteur en présence de gaz explosif ou inflammable.
Utilisation correcte
Conception
Effets du métal avoisinant
Maintenez une distance minimale entre le détecteur et le métal
environnant comme indiqué dans le tableau ci-dessous
B
A
E2Q4
.
Veillez à respecter les précautions suivantes afin d'assurer un
fonctionnement du détecteur en toute sécurité.
Câblage
Tension d'alimentation et tension d'alimentation de la charge
de sortie
Veillez à ce que l'alimentation vers le détecteur soit comprise
dans la plage de tension nominale. Si le détecteur reçoit une
tension supérieure à la plage de tension nominale, il peut
exploser ou brûler.
Court-circuit de la charge
Ne court-circuitez pas la charge car cela risque d'endommager
le détecteur.
Connexion sans charge
Ne raccordez pas l'alimentation au détecteur sans charge
connectée ; cela peut faire exploser ou brûler les éléments
internes.
C
Effets du métal environnant (unité : mm)
Modèle Longueur A B C
E2Q4-N20 ##-M1
E2Q4-N30M##-M1
E2Q4-N40M##-M1
45 0 0
90 250 30
120 300 40
Interférences mutuelles
Si plusieurs détecteurs se trouvent en parallèle, veiller à maintenir
une distance suffisante entre les détecteurs adjacents pour éliminer
les interférences mutuelles, comme indiqué dans le schéma suivant.
Côte à côte
A
Interférences mutuelles (unité : mm)
Modèle Longueur A
E2Q4-N20 ##-M1
E2Q4-N30M##-M1
E2Q4-N40M##-M1
40
120
150
D-81E2Q4
Temps de réinitialisation de l'alimentation
Le détecteur est prêt à fonctionner 300 ms après sa mise
sous tension. Si la charge et le détecteur sont connectés
à des alimentations indépendantes, veillez à mettre sous tension le détecteur avant d'alimenter la charge.
Mise hors tension
Le détecteur de proximité peut émettre un signal d’impulsion
lorsqu’il est mis hors tension. Il est donc conseillé de mettre
hors tension la charge avant le détecteur de proximité.
Transformateur électrique
Si vous utilisez une alimentation c.c., vérifiez qu’elle contient
un transformateur isolé. N’utilisez pas d’alimentation c.c. contenant un transformateur automatique.
Objet à détecter
La distance de détection du détecteur de proximité dépend
du revêtement métallique des objets à détecter.
Câblage
Câbles à haute tension
Câblage dans un conduit métallique :
S'il existe une alimentation ou une ligne à haute tension proche
du câble du détecteur de proximité, passer le câble à travers un
conduit métallique indépendant pour protéger le détecteur de
proximité contre les dommages ou les défaillances.
Installation
Montage du détecteur
Le détecteur de proximité ne doit pas être soumis à des chocs
brutaux lors de son installation, sans quoi il perdrait son étanchéité ou serait endommagé.
Maintenance et inspection
Réalisez périodiquement les contrôles suivants pour préserver
le bon fonctionnement du détecteur de proximité.
• Vérifier l'emplacement dans le montage, le déplacement ou le
décalage du détecteur de proximité et des objets à détecter.
• Vérifier que les câblages et les connexions ne sont pas desserrés, que les contacts sont bons et qu'aucun câble n'est rompu.
• Vérifiez qu’aucun poudre ou poussière métallique ne s’est
incrustée ou accumulée.
• Vérifiez que la température et l’environnement sont satisfaisants.
Ne réparez et de démontez jamais le détecteur.
Environnement
Etanchéité
N’utilisez pas le détecteur de proximité dans l’eau, en extérieur ou sous la pluie.
Environnement de fonctionnement
Utilisez toujours le détecteur de proximité dans la plage de
température ambiante requise et ne l’utilisez pas en extérieur
de manière à préserver sa fiabilité et sa longévité. Bien que le
détecteur de proximité soit étanche, il est recommandé de le
protéger contre les projections d’eau ou de graisse liquide de
manière à préserver sa fiabilité et sa longévité.
Ne pas utiliser le détecteur de proximité dans un environnement où des gaz chimiques seraient présents (par exemple,
des gaz acides ou alcalins ou à base d'acide nitrique, chromique ou sulfurique concentré).
Courant d’appel
Une charge avec un courant d'appel important (par exemple,
une lampe ou un moteur) risque d'endommager le détecteur
de proximité. Le cas échéant, connecter la charge au détecteur de proximité par l'intermédiaire d'un relais.
TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
Cat. No. D02E-FR-01A
