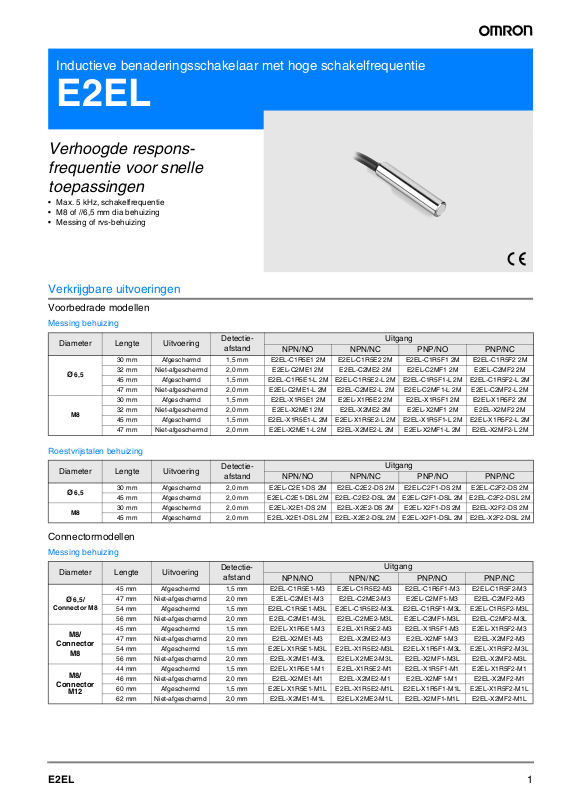

Omron E2EL DATASHEET [nl]
Inductieve benaderingsschakelaar met hoge schakelfrequentie
E2EL
Verhoogde responsfrequentie voor snelle
toepassingen
• Max. 5 kHz, schakelfrequentie
• M8 of //6,5 mm dia behuizing
• Messing of rvs-behuizing
Verkrijgbare uitvoeringen
Voorbedrade modellen
Messing behuizing
Diameter Lengte Uitvoering
30 mm Afgeschermd 1,5 mm E2EL-C1R5E1 2M E2EL-C1R5E2 2M E2EL-C1R5F1 2M E2EL-C1R5F2 2M
Ø 6,5
M8
32 mm Niet-afgeschermd 2,0 mm E2EL-C2ME1 2M E2EL-C2ME2 2M E2EL-C2MF1 2M E2EL-C2MF2 2M
45 mm Afgeschermd 1,5 mm E2EL-C1R5E1-L 2M E2EL-C1R5E2-L 2M E2EL-C1R5F1-L 2M E2EL-C1R5F2-L 2M
47 mm Niet-afgeschermd 2,0 mm E2EL-C2ME1-L 2M E2EL-C2ME2-L 2M E2EL-C2MF1-L 2M E2EL-C2MF2-L 2M
30 mm Afgeschermd 1,5 mm E2EL-X1R5E1 2M E2EL-X1R5E2 2M E2EL-X1R5F1 2M E2EL-X1R5F2 2M
32 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1 2M E2EL-X2ME2 2M E2EL-X2MF1 2M E2EL-X2MF2 2M
45 mm Afgeschermd 1,5 mm E2EL-X1R5E1-L 2M E2EL-X1R5E2-L 2M E2EL-X1R5F1-L 2M E2EL-X1R5F2-L 2M
47 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1-L 2M E2EL-X2ME2-L 2M E2EL-X2MF1-L 2M E2EL-X2MF2-L 2M
Detectie-
afstand
NPN/NO NPN/NC PNP/NO PNP/NC
Uitgang
Roestvrijstalen behuizing
Diameter Lengte Uitvoering
Ø 6,5
M8
30 mm Afgeschermd 2,0 mm E2EL-C2E1-DS 2M E2EL-C2E2-DS 2M E2EL-C2F1-DS 2M E2EL-C2F2-DS 2M
45 mm Afgeschermd 2,0 mm E2EL-C2E1-DSL 2M E2EL-C2E2-DSL 2M E2EL-C2F1-DSL 2M E2EL-C2F2-DSL 2M
30 mm Afgeschermd 2,0 mm E2EL-X2E1-DS 2M E2EL-X2E2-DS 2M E2EL-X2F1-DS 2M E2EL-X2F2-DS 2M
45 mm Afgeschermd 2,0 mm E2EL-X2E1-DSL 2M E2EL-X2E2-DSL 2M E2EL-X2F1-DSL 2M E2EL-X2F2-DSL 2M
Connectormodellen
Messing behuizing
Diameter Lengte Uitvoering
45 mm Afgeschermd 1,5 mm E2EL-C1R5E1-M3 E2EL-C1R5E2-M3 E2EL-C1R5F1-M3 E2EL-C1R5F2-M3
Ø 6,5/
Connector M8
M8/
Connector
M8
M8/
Connector
M12
47 mm Niet-afgeschermd 2,0 mm E2EL-C2ME1-M3 E2EL-C2ME2-M3 E2EL-C2MF1-M3 E2EL-C2MF2-M3
54 mm Afgeschermd 1,5 mm E2EL-C1R5E1-M3L E2EL-C1R5E2-M3L E2EL-C1R5F1-M3L E2EL-C1R5F2-M3L
56 mm Niet-afgeschermd 2,0 mm E2EL-C2ME1-M3L E2EL-C2ME2-M3L E2EL-C2MF1-M3L E2EL-C2MF2-M3L
45 mm Afgeschermd 1,5 mm E2EL-X1R5E1-M3 E2EL-X1R5E2-M3 E2EL-X1R5F1-M3 E2EL-X1R5F2-M3
47 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1-M3 E2EL-X2ME2-M3 E2EL-X2MF1-M3 E2EL-X2MF2-M3
54 mm Afgeschermd 1,5 mm E2EL-X1R5E1-M3L E2EL-X1R5E2-M3L E2EL-X1R5F1-M3L E2EL-X1R5F2-M3L
56 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1-M3L E2EL-X2ME2-M3L E2EL-X2MF1-M3L E2EL-X2MF2-M3L
44 mm Afgeschermd 1,5 mm E2EL-X1R5E1-M1 E2EL-X1R5E2-M1 E2EL-X1R5F1-M1 E2EL-X1R5F2-M1
46 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1-M1 E2EL-X2ME2-M1 E2EL-X2MF1-M1 E2EL-X2MF2-M1
60 mm Afgeschermd 1,5 mm E2EL-X1R5E1-M1L E2EL-X1R5E2-M1L E2EL-X1R5F1-M1L E2EL-X1R5F2-M1L
62 mm Niet-afgeschermd 2,0 mm E2EL-X2ME1-M1L E2EL-X2ME2-M1L E2EL-X2MF1-M1L E2EL-X2MF2-M1L
Detectie-
afstand
Detectie-
afstand
Uitgang
NPN/NO NPN/NC PNP/NO PNP/NC
Uitgang
NPN/NO NPN/NC PNP/NO PNP/NC
1E2EL
Technische gegevens
Messing
Type Ø 6,5
Aansluitspanning 10 tot 35 VDC
Nominale voedingsspanning 24 VDC
Opgenomen vermogen max. 15 mA bij 24 VDC
Detectieobject Ferrometalen
Uitvoering ((a)fgeschermd, (n)iet-afgeschermd)
*1
anan
Detectieafstand in mm 1,5 2,0 1,5 2,0
Tolerantie van detectieafstand ±10%
Standaardobjectgrootte in mm (L x B x H in mm, FE 37) 6,5 x 6,5 x 1 8 x 8 x 1
Hysteresis 1% ... 15% van detectieafstand
Max. responsfrequentie in kHz 5,0
E2EL-... E1-type: NPN-NO
Type
E2-type: NPN-NC
F1-type: PNP-NO
F2-type: PNP-NC
Uitgang
Max. belasting 200 mA
Max.
afvalspanning
2,5 VDC (bij 200 mA belasting en met 2 m kabel)
in geschakelde
toestand
Circuitbeveiliging Omgekeerde polariteit, kortsluiting uitgang
Indicator Werkingsindicator (gele LED)
Omgevingstemperatuur In bedrijf: –25 tot 70°C
Vochtigheid 35 tot 95% relatieve luchtvochtigheid
Invloed van temperatuur
Diëlektrische sterkte
± 10% max. van Sn bij 23°C binnen een temperatuurbereik van
–25 tot 70°C
1500 VAC bij 50/60 Hz gedurende 1 minuut tussen
stroomvoerende delen en behuizing
Elektromagnetische compatibiliteit EMC EN 60947-5-2
Trillingsbestendigheid
Schokbestendigheid
Mechanisch: 10 tot 70 Hz, 1,5 mm met dubbele amplitude
gedurende 1 uur in de X-, Y- en Z-richting
Mechanisch: 300 m/s² (circa 30 G) in de X-, Y- en Z-richting,
6 keer per richting
Beschermingsklasse IP 67 (EN 60947-1)
Aansluiting
*2
Kabelaansluiting
Gewicht in gram
Connector
Materiaal
*1. Raadpleeg pagina 7 voor gedetailleerde montage-instructies
*2. PUR-kabel en andere lengte op verzoek.
Kabelaansluiting 2 m pvc-kabel, 3 x 0,14 mm²
Connector M8-connector
lang 45 50
kort 43 48
lang 10 15
kort 8 13
Behuizing Messing
Meetvlak PBTP
M8
2 Inductieve benaderingsschakelaar met hoge schakelfrequentie
Roestvrij staal
Type Ø 6,5
M8
Aansluitspanning 10 tot 35 VDC
Nominale voedingsspanning 24 VDC
Opgenomen vermogen max. 15 mA bij 24 VDC
Detectieobject Ferrometalen
Uitvoering
*1
afgeschermd
Detectieafstand in mm 2,0
Tolerantie van detectieafstand ±10%
Standaardobjectgrootte in mm (L x B x H in mm, FE 37) 6,5 x 6,5 x 1 8 x 8 x 1
Hysteresis 1% ... 15% van detectieafstand
Max. responsfrequentie in kHz 4,0
Uitgang
Type
Max. belasting 200 mA
Max. afvalspanning
in geschakelde
2,5 VDC (bij 200 mA belasting en met 2 m kabel)
E2EL-...
E1-type: NPN-NO
E2-type: NPN-NC
F1-type: PNP-NO
F2-type: PNP-NC
toestand
Circuitbeveiliging Omgekeerde polariteit, kortsluiting uitgang
Indicator Werkingsindicator (gele LED)
Omgevingstemperatuur In bedrijf: –25 tot 70°C
Vochtigheid 35 tot 95% relatieve luchtvochtigheid
Invloed van temperatuur ±10% max. van Sn bij 23°C binnen een temperatuurbereik van –25 tot 70°C
Diëlektrische sterkte
1500 VAC bij 50/60 Hz gedurende 1 minuut tussen stroomvoerende
delen en behuizing
Elektromagnetische compatibiliteit EMC EN 60947-5-2
Trillingsbestendigheid
Schokbestendigheid
Mechanisch: 10 tot 70 Hz, 1,5 mm met dubbele amplitude gedurende 1 uur
in de X-, Y- en Z-richting
Mechanisch: 300 m/s² (circa 30 G) in de X-, Y- en Z-richting, 6 keer per richting
Beschermingsklasse IP 67 (EN 60947-1)
Aansluiting
*2
Kabelaansluiting
Gewicht in g
Connector
Materiaal
*1. Raadpleeg pagina 7 voor gedetailleerde montage-instructies
*2. PUR-kabel en andere lengte op verzoek.
Kabelaansluiting 2 m pvc-kabel, 3 x 0,14 mm²
Connector - M8-connector
lang 45 50
kort 43 48
lang - 10
kort - -
Behuizing roestvrij staal 1.4305/AISI 303
Meetvlak PBTP
3E2EL
