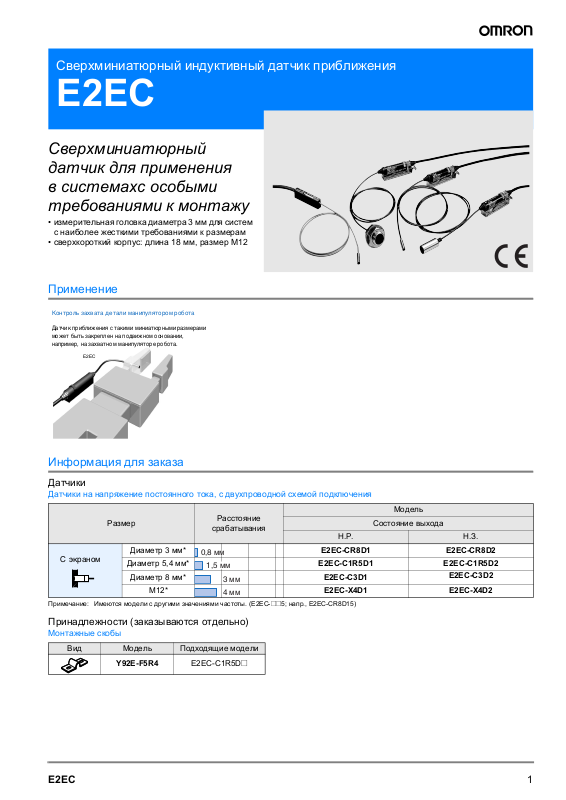

Сверхминиатюрный индуктивный датчик приближения

E2EC

Сверхминиатюрный
датчик для применения
всистемахс особыми
требованиями к монтажу

• измерительная головка диаметра 3 мм для систем
с наиболее жесткими требованиями к размерам

• сверхкороткий корпус: длина 18 мм, размер M12

Применение

Контроль захвата детали манипулятором робота

Датчик приближения с такими миниатюрными размерами
может быть закреплен на подвижном основании,
например, на захватном манипуляторе робота.

E2EC

Информация для заказа

Датчики

Датчики на напряжение постоянного тока, с двухпроводной схемой подключения

Размер

Диаметр 3 мм* E2EC-CR8D1 E2EC-CR8D2

С экраном

Примечание: Имеются модели с другими значениями частоты. (E2EC-@@5; напр., E2EC-CR8D15)

Диаметр 5,4 мм* E2EC-C1R5D1 E2EC-C1R5D2

Диаметр 8 мм* E2EC-C3D1

M12* E2EC-X4D1 E2EC-X4D2

Принадлежности (заказываются отдельно)

Монтажные скобы

Вид Модель Подходящие модели

Y92E-F5R4 E2EC-C1R5D@

Расстояние

срабатывания

Н.Р. Н.З.

0,8 мм

1,5 мм

3 мм

4 мм

Модель

Состояние выхода

E2EC-C3D2

1E2EC

Номинальные параметры/характеристики

Тип Датчики на напряжение постоянного тока, с двухпроводной схемой подключения

Параметр Модель E2EC-CR8D@ E2EC-C1R5D@ E2EC-C3D@ E2EC-X4D@
Расстояние срабатывания 0,8 мм ±15 % 1,5 мм ±10 % 3 мм ±10 % 4 мм ±10 %
Устанавливаемое 0 … 0,56 мм 0 … 1,05 мм 0 … 2,1 мм 0 … 2,8 мм
Гистерезис макс. 10 %
Обнаруживаемый объект Черные металлы (при обнаружении объектов из цветных металлов чувствительность снижается)
Стандартный

обнаруживаемый объект
Частота срабатывания 1,5 кГц 1 кГц
Напряжение питания

(диапазон рабочих
напряжений)

Потребление тока --­Ток утечки макс. 0,8 мA

Комму­Управля­ющий
выход

Индикаторная лампа

Состояние выхода
(при приближении
обнаруживаемого объекта)

Схемы защиты Гаситель перенапряжений, защита от короткого замыкания
Температура

окружающего воздуха
Влажность Эксплуатация/Хранение: отн. влажность от 35 % до 95 % (без конденсации)
Влияние температуры Макс. ±20 % от расстояния срабатывания при 23°C в диапазоне температур от –25°C до 70°C
Влияние напряжения Макс. ±2,5 % от расстояния срабатывания в пределах номинального напряжения питания ±15 %.
Сопротивление изоляции Минимум 50 МОм (при напряжении 500 В=) между токонесущими частями и корпусом
Электрическая прочность

диэлектрика
Виброустойчивость 10 ... 55 Гц, с двойной амплитудой 1,5 мм по 2 часа в каждом из направлений X, Y и Z
Ударопрочность Разрушение: 1000 м/с2, по 10 раз в каждом из направлений X, Y и Z
Степень защиты IEC60529 IP67
Способ подключения Модели со встроенным кабелем (стандартная длина: 2 м)
Вес (в упаковке) Приблиз. 45 г

Материал

Дополнительные Монтажная скоба, инструкция по эксплуатации

* Для датчиков постоянного тока приводится среднее значение частоты срабатывания, измеренное при следующих условиях: расстояние между

обнаруживаемыми объектами в два раза превышает размер обнаруживаемого объекта, расстояние срабатывания установлено равным половине
максимального расстояния срабатывания.

тационная

способность

Остаточное

напряжение

Корпус Латунь

Рабочая

поверхность

Чугун, 5 × 5 × 1 мм Чугун, 8 × 8 × 1 мм Чугун, 12 × 12 × 1 мм

12 ... 24 В= (10 ... 30 В=); пульсация (размах): макс. 10 %

5 ... 100 мA

макс. 3,0 В (при токе нагрузки 100 мА и длине кабеля 2 м)

Тип D1: индикатор срабатывания (красный светодиод), индикатор установленного расстояния
(зеленый светодиод); Тип D2: индикатор срабатывания (красный светодиод)

Модели D1: Н.Р.
Модели D2: Н.З.

Эксплуатация/Хранение: от –25°C до 70°C (без обледенения или конденсации)

1000 В~ в течение 1 мин между токонесущими частями и корпусом

ABS (акрилонитрилово-бутадиено-стироловый сополимер)

2 Сверхминиатюрный индуктивный датчик приближения

Характеристики (типовые)

Зависимость расстояния срабатывания от размера и материала обнаруживаемого объекта

E2EC-CR8D1 E2EC-C1R5D1 E2EC-C3D1

1,0

0,8

0,6

0,4

Расстояние срабатывания X (мм)

#

d

t

=1

мм

0,2

X

510 2015 25 30 350

Ширина обнаруживаемого объекта d (мм)

E2EC-X4D1

5

#

d

t

мм

=1

X

4

3

Мягкая сталь

Нержавеющая
сталь (SUS304)

Мягкая сталь

Нержавеющая сталь
(SUS304)

Латунь

Алюминий

Медь

2,0

1,5

1,0

Расстояние срабатывания X (мм)

#

0,5

510 2015 25 30 350

Ширина обнаруживаемого объекта d (мм)

Нержавеющая сталь (SUS304)

d

t

мм

=1

X

Мягкая сталь

Латунь

Алюминий

Медь

4

#

d

X

3

2

Расстояние срабатывания X (мм)

1

0

510 2015 25 30 35

Ширина обнаруживаемого объекта d (мм)

t

=1

мм

Мягкая сталь

Нержавеющая
сталь (SUS304)

Латунь

Алюминий

Медь

2

Расстояние срабатывания X (мм)

1

510 2015 25 30 350

Ширина обнаруживаемого объекта d (мм)

Латунь

Алюминий

Медь
