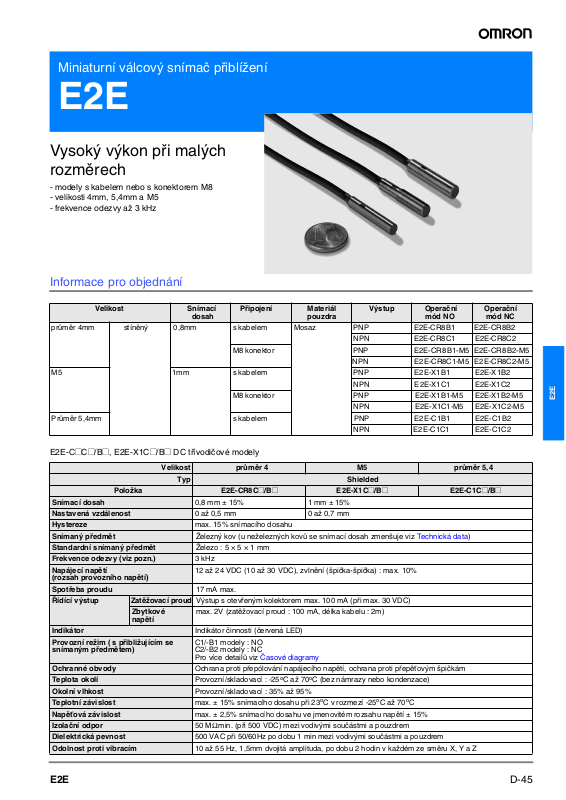

Omron E2E DATASHEET [cz]

Miniaturní válcový snímač přiblížení

E2E

Vysoký výkon při malých
rozměrech

- modely s kabelem nebo s konektorem M8

- velikosti 4mm, 5,4mm a M5

- frekvence odezvy až 3 kHz

Informace pro objednání

Velikost Snímací

průměr 4mm stíněný 0,8mm s kabelem Mosaz PNP E2E-CR8B1 E2E-CR8B2

M5 1mm s kabelem PNP E2E-X1B1 E2E-X1B2

Průměr 5,4mm s kabelem PNP E2E-C1B1 E2E-C1B2

E2E-C@C@/B@, E2E-X1C@/B@ DC třívodičové modely

Položka E2E-CR8C@/B@ E2E-X1C@/B@ E2E-C1C@/B@

Snímací dosah 0,8 mm ± 15% 1 mm ± 15%
Nastavená vzdálenost 0 až 0,5 mm 0 až 0,7 mm
Hystereze max. 15% snímacího dosahu
Snímaný předmět Železný kov (u neželezných kovů se snímací dosah zmenšuje viz Technická data)
Standardní snímaný předmět Železo : 5 × 5 × 1 mm
Frekvence odezvy (viz pozn.) 3 kHz
Napájecí napětí

(rozsah provozního napětí)
Spotřeba proudu 17 mA max.
Řídící výstup Zatěžovací proud Výstup s otevřeným kolektorem max. 100 mA (při max. 30 VDC)

Zbytkové
napětí

Indikátor Indikátor činnosti (červená LED)
Provozní režim ( s přibližujícím se

snímaným předmětem)

Ochranné obvody Ochrana proti přepólování napájecího napětí, ochrana proti přepěťovým špičkám
Teplota okolí Provozní/skladovací : -25oC až 70oC (bez námrazy nebo kondenzace)
Okolní vlhkost Provozní/skladovací : 35% až 95%
Teplotní závislost max. ± 15% snímacího dosahu při 23oC v rozmezí -25oC až 70oC
Napěťová závislost max. ± 2,5% snímacího dosahu ve jmenovitém rozsahu napětí ± 15%
Izolační odpor 50 MΩ min. (při 500 VDC) mezi vodivými součástmi a pouzdrem
Dielektrická pevnost 500 VAC při 50/60Hz po dobu 1 min mezi vodivými součástmi a pouzdrem
Odolnost proti vibracím 10 až 55 Hz, 1,5mm dvojitá amplituda, po dobu 2 hodin v každém ze směru X, Y a Z

dosah

Velikost průměr 4 M5 průměr 5,4

Typ Shielded

12 až 24 VDC (10 až 30 VDC), zvlnění (špička-špička) : max. 10%

max. 2V (zatěžovací proud : 100 mA, délka kabelu : 2m)

C1/-B1 modely : NO
C2/-B2 modely : NC
Pro více detailů viz Časové diagramy

Připojení Materiál

M8 konektor PNP E2E-CR8B1-M5 E2E-CR8 B2-M5

M8 konektor PNP E2E-X1B1-M5 E2E-X1B2-M5

pouzdra

Výstup Operační

NPN E2E-CR8C1 E2E-CR8C2

NPN E2E-CR8C1-M5 E2E-CR8C2-M5

NPN E2E-X1C1 E2E-X1C2

NPN E2E-X1C1-M5 E2E-X1C2-M5

NPN E2E-C1C1 E2E-C1C2

mód NO

Operační

mód NC

E2E

D-45E2E

Velikost Průměr 4 M5 průměr 5,4

Typ Stíněný

Položka E2-CR8C@/B@ E2E-X1C@/B@ E2E-C1C@/B@

Odolnost proti rázům 500 m/s2 10krát v každém ze směrů X, Y a Z
Stupeň ochrany IEC 60529 IP 67 (modely s kabelem : JEM standard IP67g (voděodolné, odolné proti oleji))
Způsob připojení modely s kabelem (standardní délka 2m), modely s konektorem
Hmotnost

(v zabaleném stavu)

Modely
s kabelem

Modely
s konektorem

Přibližně 60g

Přibližně 12g Přibližně 15g ---

Materiál Pouzdro Nerezová ocelů (SUS303) Poniklovaná mosaz

Snímací plocha Teploodolný ABS
Upínací matice Poniklovaná mosaz

Vějířová podložka Poniklovaná ocel

Příslušenství Provozní příručka

Poznámka : Rychlost odezvy je průměrná hodnota. Podmínky měření jsou následující: standardní snímaný předmět, vzdálenost odpovídající

dvojnásobku velikosti snímaného objektu a nastavená vzdálenost odpovídající polovině snímací vzdálenosti.

Technická data

E2E

Provozní rozsah ( typický)

Stíněné modely

E2E-C@C@B@

E2E-X@C@/B@

1,6

1,4

1,2

1,0

0,8

0,6

0,4

Snímací dosah X [mm]

0,2

0

-3,0 -2,0 -1,0

Y

X

E2E-X1/E2E-C1

E2E-CR8

0 1,0 2,0 3,0

Vzdálenost Y [mm]

Snímací dosah vs. snímaný předmět (typický)

E2E-CR8@@ E2E-X1@@

t = 1 mm

Železo

Nerezová
ocel
(SUS304)

Mosaz

Snímací dosah [mm]

Délka strany snímaného
předmětu d [mm]

Hliník
Měď

E2E-C1@@

SSnímací dosah [mm]

Délka strany snímaného
předmětu d [mm]

Železo

Nerezeová ocel
(SUS304)

Mosaz

Hliník

t = 1 mm

D-46 Indukční snímače

Výstupní obvody a časové diagramy

Výstupní obvody

3-vodičové DC modely

E2E-C/X@C@

Výstup NPN s otevřeným kolektorem

Hnědý 1

Hlavní
obvod
snímače
přiblížení

100 Ω

Černý 4

Výstup

Modrý 3

Zátěž

0 V

* Vývod č. 4 je NO kontakt a vývod č. 2 je NC kontakt * Vývod č. 4 je NO kontakt a vývod č. 2 je NC kontakt

Časové diagramy

E2E-C/X@C@/B@

Výstup NPN/PNP s otevřeným kolektorem

E2E-C/X@B@

Výstup PNP s otevřeným kolektorem

Hlavní
obvod
snímače
přiblížení

100 Ω

Hnědý 1

Černý 4

Zátěž

Modrý 3

0 V

Snímaný
předmět

Indikátor
činnosti(červený)

Řídící
výstup

Ano

Ne

ON

OFF

ON

OFF

Uspořádání vývodů

E2E-CR8C@/CR8B@/X1C@/X1B@-M5 třívodičové DC modely

Konektor Provozní mód Použitelné modely Uspořádání vývodů

M8-3piny NO/NC E2E-CR8C@-M5

NO/NC E2E-CR8B@-M5

E2E-X1C@-M5

E2E-X1B@-M5

4

1

3

Zátěž

4

1

3

Zátěž

E2E

DC

DC

D-47E2E
