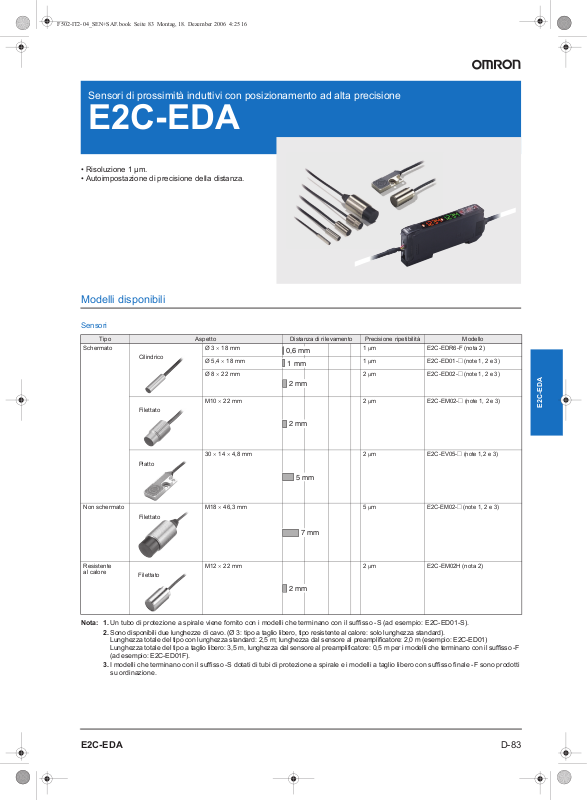

Omron E2C-EDA DATASHEET [it]

Sensori di prossimità induttivi con posizionamento ad alta precisione
E2C-EDA
• Risoluzione 1 µm.
• Autoimpostazione di precisione della distanza.
Modelli disponibili
Sensori
Tipo Aspetto Distanza di rilevamento Precisione ripetibilità Modello
Schermato Ø 3 × 18 mm 1 μm E2C-EDR6-F (nota 2)
Cilindrico
Ø 5,4 × 18 mm 1 μm E2C-ED01-
Ø 8 × 22 mm 2 μm E2C-ED02-@ (note 1, 2 e 3)
0,6 mm
1 mm
2 mm
@
(note 1, 2 e 3)
M10 × 22 mm 2 μm E2C-EM02-@ (note 1, 2 e 3)
Filettato
2 mm
30 × 14 × 4,8 mm 2 μm E2C-EV05-@ (note 1,2 e 3)
Piatto
5 mm
Non schermato M18 × 46,3 mm 5 μm
Filettato
7 mm
Resistente al calore
2. Sono disponibili due lunghezze di cavo. (Ø 3: tipo a taglio libero, tipo resistente al calore: solo lunghezza standard).
Lunghezza totale del tipo con lunghezza standard: 2,5 m; lunghezza dal sensore al preamplificatore: 2,0 m (esempio: E2C-ED01) Lunghezza totale del tipo a taglio libero: 3,5 m, lunghezza dal sensore al preamplificatore: 0,5 m per i modelli che terminano con il suffisso -F (ad esempio: E2C-ED01F).
3. I modelli che terminano con il suffisso -S dotati di tubi di protezione a spirale e i modelli a taglio libero con suffisso finale -F sono prodotti
su ordinazione.
Filettato
M12 × 22 mm 2 μm E2C-EM02H (nota 2)
2 mm
E2C-EM02-@ (note 1, 2 e 3)
E2C-EDA
D-83E2C-EDA
Amplificatori
Amplificatori precablati
Tipo Aspetto Funzioni Modello
Modelli avanzati Modelli con uscita doppia Uscita area, rilevamento
Modelli con ingresso esterno
circuito aperto, funziona­mento differenziale
Impostazione remota, fun­zionamento differenziale
E2C-EDA11 E2C-EDA41
E2C-EDA21 E2C-EDA51
Amplificatori con connettore
Tipo Aspetto Funzioni Modello
Modelli avanzati Modelli con uscita doppia Uscita area, rilevamento
Modelli con ingresso esterno
circuito aperto, funziona­mento differenziale
Impostazione remota, fun­zionamento differenziale
E2C-EDA6 E2C-EDA8
E2C-EDA7 E2C-EDA9
Connettori per amplificatore (disponibili a richiesta)
Tipo Aspetto Lunghezza cavo N. di conduttori Modello
Connettore master 2 m 4 E3X-CN21
Connettore slave 2 E3X-CN22
Uscita NPN Uscita PNP
Uscita NPN Uscita PNP
Informazioni per l'ordinazione di connettori
Gli amplificatori e i connettori sono venduti separatamente. Fare riferimento alle seguenti tabelle per l'ordinazione.
Amplificatore Connettore applicabile (disponibile a richiesta)
Modello Uscita NPN Uscita PNP Connettore master Connettore slave
Modelli avanzati E2C-EDA6 E2C-EDA8
E2C-EDA7 E2C-EDA9
E3X-CN21 E3X-CN22
+
Se si utilizzano 5 amplificatori
Amplificatori (5) + Connettore master 1 4 connettori slave
Console remota (disponibile a richiesta)
Aspetto Modello Note
E3X-MC11-SV2 (codice modello set completo)
E3X-MC11-C1-SV2 Console remota
E3X-MC11-H1 Testina d'interfaccia
La testina, il cavo e l'adattato­re c.a. vengono forniti insie­me alla console remota.
E39-Z12-1 Cavo (1,5 m)
Nota:
Utilizzare la console remota E3X-MC11-SV2 con gli amplificatori E2C-EDA. Se si utilizza una console remota del tipo E3X-MC11-S, è possibile che non tutte le funzioni siano disponibili.
D-84 Sensori di prossimità
Accessori (disponibili a richiesta)
Staffa di montaggio
Aspetto Modello Quantità
E39-L143 1
Piastrina di blocco
Aspetto Modello Quantità
PFP-M 1
Caratteristiche
Sensori
Modello E2C-EDR6-F E2C-ED01(-@) E2C-ED02(-@) E2C-EM02-@) E2C-EM07(-@) E2C-EV05(-@) E2C-EM02H
Ø 3 × 18 mm Ø 5,4 × 18 mm Ø 8 × 22 mm M10 × 22 mm M18 × 46,3 mm 30 × 14 × 4,8 mm M12 × 22 mm Distanza di rilevamento 0,6 mm 1 mm 2 mm 7 mm 5 mm 2 mm Oggetto rilevato Oggetto standard rilevato 5 × 5 × 3 mm 10 × 10 × 3 mm 22 × 22 × 3 mm 15 × 15 × 3 mm 20 × 20 × 3 mm
Precisione ripetibilità (nota 1)
Isteresi Variabile Deriva
termica (vedere nota 1)
Tempera­tura ambiente (nota 2)
Umidità relativa Funzionamento e stoccaggio: 35% ... 85% (senza formazione di condensa) Resistenza di isolamento 50 MΩ min. (a 500 Vc.c.) Rigidità dielettrica 1.000 Vc.a. a 50/60 Hz per 1 minuto tra parti sotto carico e custodia Resistenza alle vibrazioni Distruzione: 10 ... 55 Hz, 1,5 mm in doppia ampiezza nelle direzioni X, Y e Z per 2 ore Resistenza agli urti Grado di protezione IEC60529 IP67 IEC60529 IP60
Tipo di connessione Connettore (lunghezza cavo standard: 2,5 m (2 m tra sensore e preamplificatore)
Peso (con imballo) Circa 120 g (i modelli con tubo di protezione a spirale (modelli “-S”) sono circa 90 g più pesanti). Materiale
Accessori Staffa di montaggio del preamplificatore, manuale di istruzioni
Nota: 1. La precisione di ripetibilità e la deriva termica si riferiscono ad un oggetto di rilevamento standard nella posizione intermedia della distan-
Sensore 0,3%/°C 0,08%/°C 0,04%/°C 0,2%/°C Preamplificatore
e amplificatore
Funzionamento –10°C ... 60°C (senza formazione di ghiaccio o condensa) –10°C ... 200°C
Stoccaggio –10°C ... 60°C
Sensore Custodia
Superfi­cie di rile­vamento
Dado di serraggio
Rondella dentata
Preamplificatore PES
za di rilevamento nominale. Un improvviso aumento della temperatura sebbene rientrante nel campo di temperatura nominale, potrebbe ridurre le caratteristiche nominali.
2.
3. Per il sensore senza preamplificatore (10 ... 60°C). Senza formazione di ghiaccio o condensa.
4. Non utilizzare nelle aree esposte a vapori acquei in quanto la protezione non è impermeabile.
Metallo magnetico (la distanza di rilevamento si riduce con metalli non magnetici. Fare riferimento alla sezione Curve caratteristiche a 87.)
Materiale: ferro (S50C) 1 µm 2 µm 5 µm 2 µm
0,08%/°C
(nota 3)
(senza formazio­ne di ghiaccio o condensa)
Distruzione: 500 m/s
Lunghezza cavo modelli “-F”: 3,5 m (0,5 m tra sensore e preamplificatore)
Ottone Acciaio inox Ottone Zinco Ottone ABS resistente al calore
---
---
–20°C ... 70°C (senza formazione di ghiaccio o condensa)
2
nelle direzioni X, Y e Z per 3 volte
Ottone nichelato ---
Ferro zincato --- Ferro zincato
(nota 4)
PEEK
Ottone nichelato
E2C-EDA
D-85E2C-EDA
Amplificatori
Modelli avanzati con uscita doppia Modelli avanzati con ingresso esterno
Modello Uscita NPN E2C-EDA11 E2C-EDA6 E2C-EDA21 E2C-EDA7 Tipo Uscita PNP E2C-EDA41 E2C-EDA8 E2C-EDA51 E2C-EDA9 Tensione di alimentazione 12 ... 24 Vc.c. ±10%, ondulazione residua (p-p): 10% max. Assorbimento 1.080 mW max. (assorbimento di corrente: 45 mA a una tensione di alimentazione di 24 Vc.c.) Uscita di controllo Tensione di alimentazione del carico: 26,4 Vc.c. max; uscita con collettore aperto NPN/PNP; corrente di carico: 50 mA max.
Tempo di risposta Modalità alta
Funzioni Rilevamento
Display digitale Possibilità di visualizzare le seguenti combinazioni di valori: livello di rilevamento + soglia, percentuale del livello di rilevamen-
Orientamento della visualizzazione Selezionabile tra visualizzazione normale e invertita. Temperatura ambiente Funzionamento:
Umidità relativa Funzionamento e stoccaggio: 35% ... 85% (senza formazione di condensa) Resistenza di isolamento 20 MΩ min. (a 500 Vc.c.) Rigidità dielettrica 1.000 Vc.a. a 50/60 Hz per 1 min Resistenza alle vibrazioni Distruzione: 10 ... 55 Hz, 1,5 mm in doppia ampiezza nelle direzioni X, Y e Z per 2 ore Resistenza agli urti Grado di protezione IEC60529 IP50 Tipo di connessione Precablato Connettore Precablato Connettore Peso (con imballo) Circa 100 g Circa 55 g Circa 100 g Circa 55 g Materiale Custodia Polibutilene tereftalato (PBT)
Nota: Se durante il modo alta velocità è selezionato il modo di rilevamento, le comunicazioni sono disattivate e le funzioni di comunicazione
per la prevenzione da interferenze reciproche e la console remota non funzionano.
velocità Modo alta velocità 300 μs rispettivamente per funzionamento e riassetto Modalità standard 1 ms rispettivamente per funzionamento e riassetto Modalità ad alta
risoluzione
differenziale
Funzione di temporizzazione
Riassetto a zero Possono essere visualizzati numeri negativi. La soglia non viene modificata. Riassetto iniziale Le impostazioni possono essere riportate ai valori predefiniti quando richiesto. Prevenzione
da interferenze reciproche
Impostazioni dell'isteresi
Impostazioni degli I/O
Coperchio Policarbonato
(tensione residua: 1 V max.) 150 μs rispettivamente per funzionamento e riassetto
4 ms rispettivamente per funzionamento e riassetto
Selezionabile tra rilevamento a fronte singolo e a fronte doppio Fronte singolo: impostabile su 300 μs, 500 μs, 1 ms, 10 ms o 100 ms Fronte doppio: impostabile su 500 μs, 1 ms, 2 ms, 20 ms o 200 ms.
Selezionabile tra ritardo alla diseccitazione, ritardo all'eccitazione e ad impulso temporizzato. 1 ms ... 5 s (1 ... 20 ms con incrementi di 1 ms, 20 ... 200 ms con incrementi di 10 ms, 200 ms ... 1 s con incrementi di 100 ms e 1 ... 5 s con incrementi di 1 s)
Possibile per un massimo di 5 unità. (nota). Metodo di oscillazione intermittente (tempo di risposta = (numero di unità collegate +1) ×15 ms)
Campo di impostazione: 10 ... 4.000
Impostazione uscita (selezionabile tra uscita sul canale 2, uscita area, autodiagnostica o rilevamento circuito aperto).
to + soglia, valore di picco del livello di rilevamento + valore inferiore del livello di rilevamento (aggiornato in base all'uscita), display a barra lunga, ricezione della luce + ritenuta del valore di picco, ricezione della luce + canale
Collegamento di 1 o 2 unità: –10°C ... 55°C Collegamento di 3 o 5 unità: –10°C ... 50°C Collegamento di 6 o 16 unità: –10°C ... 45°C
Combinazione con un sensore EDR6-F
Collegamento di 3 o 4 unità: –10°C ... 50°C Collegamento di 5 o 8 unità: –10°C ... 45°C Collegamento di 9 o 16 unità: –10°C ... 40°C
Stoccaggio: –20°C ... 70°C (senza formazione di ghiaccio)
2
Distruzione: 500 m/s
nelle direzioni X, Y e Z per 3 volte
Impostazione ingresso (selezionabile tra autoimpostazione, posizionamento ottimale, riassetto a zero, rilevamento sincrono).
D-86 Sensori di prossimità
Curve caratteristiche
Distanza di rilevamento/Valore visualizzato
E2C-EDR6-F E2C-ED01(-@) E2C-ED02(-@)/EM02(-@)
4.000
4.000
4.000
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 0,3 mm
0
0,3 0,6 0,9 1,2
Distanza di rilevamento (mm)
Posizionamento ottimale a 0,9 mm
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 0,5 mm
0
0,5 1,0 1,5 2,0
Distanza di rilevamento (mm)
Posizionamento ottimale a 1,5 mm
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 1 mm
0
E2C-EM07(-@) E2C-EV05(-@) E2C-EM02H
4.000
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 3,5 mm
0
3,5 7,0 10,5 14
Distanza di rilevamento (mm)
Posizionamento ottimale a 10,5 mm
4.000
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 2,5 mm
0
2,5 5 7,5 10
Posizionamento ottimale a 7,5 mm
Distanza di rilevamento (mm)
4.000
3.000
2.000
1.500
1.000
Valore visualizzato (valore digitale)
Posizionamento ottimale a 1 mm
0
Posizionamento ottimale a 3 mm
1 2 3 4
Distanza di rilevamento (mm)
Posizionamento ottimale a 3 mm
1 2 3 4
Distanza di rilevamento (mm)
E2C-EDA
D-87E2C-EDA
