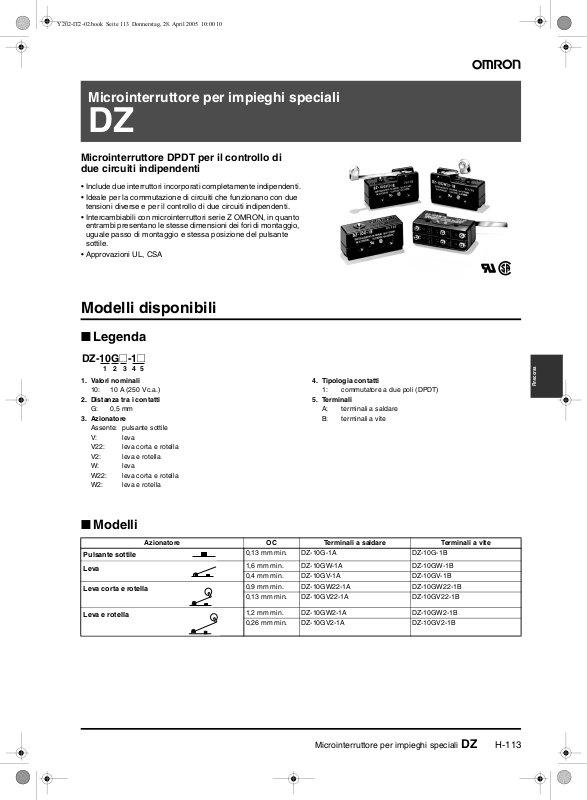

Microinterruttore per impieghi speciali

DZ

Microinterruttore DPDT per il controllo di
due circuiti indipendenti

• Include due interruttori incorporati completamente indipendenti.

• Ideale per la commutazione di circuiti che funzionano con due
tensioni diverse e per il controllo di due circuiti indipendenti.

• Intercambiabili con microinterruttori serie Z OMRON, in quanto
entrambi presentano le stesse dimensioni dei fori di montaggio,
uguale passo di montaggio e stessa posizione del pulsante
sottile.

• Approvazioni UL, CSA

Modelli disponibili

■ Legenda

DZ-10G@-1@

1 2 3 4 5

1. Valori nominali

10: 10 A (250 Vc.a.)

2. Distanza tra i contatti

G: 0,5 mm

3. Azionatore

Assente: pulsante sottile
V: leva
V22: leva corta e rotella
V2: leva e rotella
W: leva
W22: leva corta e rotella
W2: leva e rotella

■ Modelli

Azionatore OC Terminali a saldare Terminali a vite

Pulsante sottile

Leva

Leva corta e rotella

4. Tipologia contatti

1: commutatore a due poli (DPDT)

5. Terminali

A: terminali a saldare
B: terminali a vite

0,13 mm min. DZ-10G-1A DZ-10G-1B
1,6 mm min. DZ-10GW-1A DZ-10GW-1B

0,4 mm min. DZ-10GV-1A DZ-10GV-1B
0,9 mm min. DZ-10GW22-1A DZ-10GW22-1B
0,13 mm min. DZ-10GV22-1A DZ-10GV22-1B

Finecorsa

Leva e rotella

1,2 mm min. DZ-10GW2-1A DZ-10GW2-1B
0,26 mm min. DZ-10GV2-1A DZ-10GV2-1B

Microinterruttore per impieghi speciali DZ H-113

Caratteristiche

■ Approvazioni ■ Valori nominali approvazioni

Ente Standard N. file

UL UL508 E41515
CSA CSA C22,2 n. 55 LR21642

UL508 (n. file E41515)/
CSA C22.2 n.55 (n. file LR21642)

Tensione nominale DZ-10G

125 Vc.a. 10 A 1/3 HP
250 Vc.a. 10 A 1/4 HP
480 Vc.a. 2 A
125 Vc.c. 0,5 A
250 Vc.c. 0,25 A

■ Valori nominali

Tensione

nominale

125 Vc.a.
250 Vc.a.

8 Vc.c.
14 Vc.c.
30 Vc.c.
125 Vc.a. 0,5 A 0,5 A 0,05 A 0,05 A
250 Vc.c. 0,25 A 0,25 A 0,03 A 0,03 A

Nota: 1. Il carico induttivo ha un fattore di potenza pari o superiore a 0,4 (c.a.) e una costante di tempo massima di 7 ms (c.c.).

2. Il carico derivante dalle lampade ha una corrente di spunto pari a 10 volte la corrente costante.

3. Il carico derivante dai motori ha una corrente di spunto pari a 6 volte la corrente costante.

Carico resistivo Carico lampade Carico induttivo Carico motori

NC NA NC NA NC NA NC NA NC NA

10 A
10 A

10 A
10 A
10 A

Carico non induttivo Carico induttivo Corrente di spunto

2 A
1,5 A

3 A
3 A
3 A

1 A
0,7 A

1,5 A
1,5 A
1,5 A

6 A
4 A

6 A
6 A
4 A

3 A
2 A

5 A
5 A
3 A

1,5 A
1 A

2,5 A
2,5 A
1,5 A

30 A max. 15 A max.

■ Caratteristiche

Velocità di azionamento 0,1 mm/s ... 1 m/s (in corrispondenza del pulsante sottile)
Frequenza di funzionamento Meccanica: 240 operazioni/min

Isolamento Minimo 100 MΩ (a 500 Vc.c.)
Resistenza dei contatti Massimo 15 mΩ (valore iniziale)
Rigidità dielettrica 1.000 Vc.a. a 50/60 Hz per 1 minuto tra terminali non continui

Resistenza alle vibrazioni Malfunzionamento: 10 ... 55 Hz, 1,5 mm in doppia ampiezza
Resistenza agli urti

Vita Meccanica: minimo 1.000.000 operazioni

Temperatura ambiente Funzionamento: −25 °C ... 80 °C (senza formazione di ghiaccio)
Umidità ambiente Funzionamento: 35% ... 85% max.

Peso Circa 30 ... 50 g

Nota: 1. Questi valori si riferiscono ai modelli con pulsante sottile. Per informazioni relative agli altri modelli, rivolgersi al rappresentante OMRON

di zona.

2. Malfunzionamento: 1 ms max.

Elettrica: 20 operazioni/min

1.500 Vc.a. a 50/60 Hz per 1 minuto tra le parti di metallo sotto tensione e le parti di metallo non sotto
tensione, tra le parti di metallo sotto tensione e la terra e tra gli interruttori

2

Distruzione: massimo 1.000 m/s
Malfunzionamento: massimo 300 m/s

Elettrica: minimo 500.000 operazioni

{circa 100 G} max.

2

{circa 30 G} (vedere note 1 e 2)

■ Tipologia contatti (DPDT, commutatore a due poli)

COM1

COM2

NC1

NA1

NC2

NA2
