Advanced Industrial Automation
DeviceNet Safety
Rendszerkonfigurációs kézikönyv
2005. május
Közlemény
Az OMRON termékeit kizárólag képzett szakemberek használhatják megfelelő eljárások keretében és
kizárólag a kézikönyvben ismertetett célokra.
A kézikönyvben az óvintézkedések jelzésére és osztályozására a következő jelölések fordulnak elő. Minden
esetben ügyeljen az ezekben közöltek betartására. Az óvintézkedések figyelmen kívül hagyása személyi
sérülést és anyagi kárt okozhat.
! FIGYELEM
Olyan potenciálisan veszélyes helyzetet jelöl, amely megfelelő intézkedések nélkül
kis vagy közepes sérülést okoz, de akár súlyos sérüléshez vagy halálhoz is vezethet.
Emellett jelentős anyagi kár is keletkezhet.
•
•
Olyan általános tiltást jelöl, amelyre nincs külön szimbólum.
Olyan általános kötelező műveletet jelöl, amelyre nincs külön szimbólum.
Hivatkozás az OMRON termékeire
Az OMRON termékei nagy kezdőbetűvel jelennek meg a kézikönyvben. Az „Egység” szó is ilyen írásmóddal
látható, ha OMRON termékre utal, függetlenül attól, hogy a termék teljes nevében jelenik meg vagy sem.
A „PLC” a programozható logikai vezérlőegység rövidítése.
Jelölésrendszer
A kézikönyvben a következő soron belüli címek segítik a különböző típusú információk azonosítását.
FONTOS:Olyan fontos tudnivalókat jelöl, amelyek a hibás működés vagy a termék teljesítményét
károsan befolyásoló hatások megelőzése érdekében teendő vagy elkerülendő lépésekre
hívják fel a figyelmet.
Megjegyzés: A termék hatékony és megfelelő működése szempontjából figyelemre méltó tudnivalókat jelöl.
1,2,3…Különféle felsorolások jelzésére szolgál, ilyenek az eljárások, az ellenőrzőlisták stb.
Védjegyek és szerzői jogok
A DeviceNet és a DeviceNet Safety az ODVA bejegyzett védjegye.
A kézikönyvben szereplő egyéb terméknevek és vállalatnevek az adott tulajdonosuk védjegyei vagy
Minden jog fenntartva. Az OMRON előzetes írásos engedélye nélkül a kiadvány sem részben, sem
egészben nem reprodukálható, nem tárolható adat-visszakereső rendszerben, illetve nem továbbítható
semmilyen formában és semmilyen eszközzel (sem mechanikusan, sem elektronikusan, sem
fénymásolással, sem rögzítéssel, sem egyéb módon).
Az itt közölt információk használatával kapcsolatban nem vállalunk szabadalmi felelősséget. Továbbá, mivel
az OMRON folyamatosan törekszik kiváló minőségű termékeinek továbbfejlesztésére, a kézikönyvben
közölt adatok előzetes értesítés nélkül megváltozhatnak. A kézikönyv elkészítésénél igyekeztünk a
legnagyobb körültekintéssel eljárni. Ennek ellenére az OMRON nem vállal felelősséget az esetleges hibákért
és kihagyásokért. Ugyanígy semmiféle felelősséget sem vállal a kiadványban közölt információk
használatából eredő esetleges károkért.
Ez a kézikönyv a DeviceNet Safety rendszer konfigurációját mutatja be.
A teljes megértés érdekében a DeviceNet Safety rendszer konfigurálása előtt figyelmesen olvassa el ezt a
kézikönyvet. Olvassa el és tartsa be a következő szakaszban felsorolt óvintézkedéseket is.
A DeviceNet és a DeviceNet Safety rendszerről az alábbi kézikönyvek nyújtanak bővebb tájékoztatást:
DeviceNet Safety rendszerkonfigurációs kézikönyv (Z905) (ez a kézikönyv)
Ez a kézikönyv a DeviceNet Safety rendszernek a Network Configurator eszközzel való beállítását mutatja be.
Ismerteti a DeviceNet hálózatok kialakítását és kapcsolati módjait. Részletes információval szolgál a
kábelek, a csatlakozók és a hálózaton alkalmazott egyéb perifériák beállításával és jellemzőivel
kapcsolatban, valamint a kommunikációs tápellátásról. A DeviceNet rendszer használatának megkezdése
előtt alaposan tanulmányozza át ennek a kézikönyvnek a tartalmát is.
! FIGYELEM
Az ebben a kézikönyvben leírt tudnivalók figyelmen kívül hagyása személyi sérüléshez vagy halálhoz,
illetve a termék meghibásodásához vagy károsodásához vezethet. Kérjük, figyelmesen olvassa el az
összes szakaszt és a kapcsolódó szakaszokat, mielőtt bármely ismertetett művelettel vagy eljárással
megpróbálkozna.
A kézikönyv elolvasása és a tudnivalók megértése
A termékek használatba vétele előtt olvassa el ezt a kézikönyvet, és sajátítsa el a tudnivalókat. Ha bármilyen
kérdése vagy észrevétele merülne fel, lépjen kapcsolatba az OMRON képviselőjével.
Garancia és a felelősség korlátozása
GARANCIA
Az OMRON kizárólag arra vállal garanciát, hogy termékei az OMRON általi eladástól számított három éven
át (vagy a szerződésben külön megadott időtartamon belül) mentesek az anyagokból és a megmunkálásból
eredő hibáktól.
AZ OMRON SEM KIFEJEZETTEN, SEM VÉLELMEZETTEN NEM GARANTÁLJA ÉS NEM ÁLLÍTJA,
HOGY TERMÉKEI JOGBITORLÁS-MENTESEK, FORGALOMKÉPESEK ÉS AZ ADOTT CÉLOKNAK
MEGFELELNEK. A VÁSÁRLÓ VAGY A FELHASZNÁLÓ TUDOMÁSUL VESZI, HOGY EGYEDÜL A
VÁSÁRLÓ VAGY A FELHASZNÁLÓ ÁLLAPÍTOTTA MEG A TERMÉK ALKALMASSÁGÁT A HASZNÁLATI
TERÜLET ÁLTAL TÁMASZTOTT KÖVETELMÉNYEK TELJESÍTÉSÉRE. AZ OMRON MINDEN EGYÉB
KIFEJEZETT ÉS VÉLELMEZETT GARANCIAVÁLLALÁST KIZÁR.
A FELELŐSSÉG KORLÁTOZÁSA
AZ OMRON SEMMILYEN MÓDON NEM FELELŐS A TERMÉKEKKEL KAPCSOLATOS KÜLÖNLEGES,
KÖZVETETT VAGY KÖVETKEZMÉNYI KÁROKÉRT, PROFITKIESÉSEKÉRT VAGY ÜZLETI
VESZTESÉGEKÉRT, MÉG AKKOR SEM, HA AZ ILYEN JELLEGŰ KÖVETELÉS SZERZŐDÉSEN,
GARANCIÁN, HANYAGSÁGON VAGY KÖZVETLEN FELELŐSSÉGEN ALAPUL.
Az OMRON bármely eseményre vonatkozó felelőssége semmilyen esetben sem lépheti túl a felelősségi
követelés alapját képező egyedi termék árát.
AZ OMRON SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET A TERMÉKEK GARANCIÁJÁVAL,
JAVÍTÁSÁVAL VAGY A RÁJUK VONATKOZÓ EGYÉB KÖVETELÉSEKKEL KAPCSOLATBAN, HACSAK
AZ OMRON ELEMZÉSE MEG NEM ERŐSÍTI, HOGY A TERMÉKEK KEZELÉSE, TÁROLÁSA,
TELEPÍTÉSE ÉS KARBANTARTÁSA MEGFELELŐEN TÖRTÉNT, ILLETVE A TERMÉKEK NEM
SZENNYEZŐDTEK, NEM TÖRTÉNT RONGÁLÁS, HELYTELEN HASZNÁLAT, ILLETVE ILLETÉKTELEN
MÓDOSÍTÁS VAGY JAVÍTÁS.
7
Az alkalmazással kapcsolatos megjegyzések
A HASZNÁLATRA VALÓ ALKALMASSÁG
Az OMRON nem vállal felelősséget a vásárló által az alkalmazáshoz kialakított saját termékkombinációkra
vonatkozó szabványoknak, törvényeknek vagy szabályoknak való megfelelésre vonatkozóan.
Az ügyfél kérésére az OMRON harmadik féltől származó tanúsító dokumentumokat bocsát rendelkezésre,
amelyek a termékek használati besorolásait és korlátozásait mutatják be. Ez az információ önmagában
nem elégséges annak megállapításához, hogy a termékek a végső termékkel, géppel, rendszerrel, illetve
egyéb alkalmazással vagy felhasználással kombinálva megfelelnek-e az elvárásoknak.
Az alábbiakban néhány olyan alkalmazási területtel kapcsolatos példa olvasható, amelyek
megkülönböztetett figyelmet érdemelnek. Ez nem a termékek valamennyi lehetséges felhasználási területét
bemutató kimerítő lista, és nem sugallja azt, hogy a termékek megfelelnek a felsorolt felhasználási
területeknek:
•Kültéri használat, illetve olyan területek, ahol a termék kémiai szennyeződésnek, elektromos
interferenciának, illetve a jelen kézikönyvben fel nem sorolt körülményeknek vagy felhasználási
módoknak van kitéve.
•Nukleáris energiaszabályozó rendszerek, égetőrendszerek, vasúti rendszerek, légiforgalmi rendszerek,
gyógyászati berendezések, szórakoztató készülékek, járművek, biztonsági berendezések, illetve olyan
területek, amelyekre különálló ipari vagy kormányzati szabályozások vonatkoznak.
•Olyan rendszerek, gépek és berendezések, amelyek emberéletet és tulajdont veszélyeztethetnek.
Kérjük, ismerje meg és tartsa be a termékek használatára vonatkozó valamennyi korlátozást.
A TERMÉKEK CSAK ABBAN AZ ESETBEN HASZNÁLHATÓK OLYAN ALKALMAZÁSI TERÜLETEN,
AMELY KOMOLY VESZÉLYT JELENT EMBERÉLETRE ÉS TULAJDONRA, HA A RENDSZER EGÉSZE
A KOCKÁZATOK FIGYELEMBEVÉTELÉVEL KERÜLT MEGTERVEZÉSRE, ÉS HA AZ OMRON
RENDSZEREK A FELHASZNÁLÁSI TERÜLETRE VONATKOZÓ MEGFELELŐ MINŐSÍTÉS ÉS
TELEPÍTÉS MELLETT TÖLTIK BE SZEREPÜKET A BERENDEZÉS VAGY A RENDSZER EGÉSZÉBEN.
PROGRAMOZHATÓ TERMÉKEK
Az OMRON semmilyen módon nem felelős a programozható termékek felhasználó által végrehajtott
programozásáért, illetve annak bármely következményéért.
A felelősség elhárítása
A MŰSZAKI ADATOK VÁLTOZÁSA
A termékek műszaki adatai és a tartozékok a fejlesztések és egyéb okok miatt bármikor megváltozhatnak.
A vállalati gyakorlat szerint a közzétett határértékek vagy funkciók megváltoztatása, illetve a jelentősebb
konstrukciós változtatások esetén módosítjuk a típusszámot. Ugyanakkor a termékek bizonyos műszaki
adatai külön értesítés nélkül is megváltozhatnak. Bizonyos esetekben az Ön kérésére külön típusszámmal
jelenhetnek meg termékek, egyes kulcsfontosságú paraméterértékek javításával vagy bevezetésével, az
Ön alkalmazásának való megfelelés érdekében. A megvásárolt termékek tényleges műszaki adataival
kapcsolatban kérjük, forduljon az OMRON képviselőjéhez.
MÉRET ÉS TÖMEG
A méret és a tömeg névleges adat, és még abban az esetben sem használható gyártási célokra, ha a
tűréshatárok fel vannak tüntetve.
TELJESÍTMÉNYADATOK
A jelen kézikönyvben olvasható teljesítményadatok útmutatásul szolgálnak a megfelelőséget megállapítani
kívánó felhasználó számára, de pontosságuk nem garantált. Az adatok az OMRON tesztkörnyezetére
vonatkozhatnak, és a felhasználóknak ezeket összhangba kell hozniuk a tényleges alkalmazás
követelményeivel. A valós teljesítményre az OMRON a Garancia és a felelősség korlátozása című
szakaszban leírtak szerint vállal garanciát.
HIBÁK ÉS KIHAGYÁSOK
A jelen kézikönyvben közölt adatokat gondosan ellenőriztük, és ezek vélhetőleg pontosak, azonban nem
vállalunk felelősséget az esetleges szerkesztési-, sajtó- és korrektúrahibákért, illetve a kihagyásokért.
8
Óvintézkedések
1Célközönség
A jelen kézikönyv az alábbi feladatokat ellátó személyek számára készült, akikről feltételezzük, hogy jártasak
az elektromos rendszerek területén (villamosmérnöki vagy azzal egyenértékű képzettséggel rendelkeznek):
•A gyártásautomatizálási és biztonsági rendszereknek a termelőegységekben való bevezetéséért
felelős személyek;
•A gyártásautomatizálási és biztonsági rendszerek tervezését végző személyek;
•A mechanikai tervezés, az üzembe helyezés, a működtetés, a karbantartás és a hulladékkezelés
fázisaiban a biztonsági intézkedések betartásáért felelős és erre kiképzett személyek.
2Általános óvintézkedések
A felhasználónak a használati útmutatókban szereplő termékjellemzőknek megfelelően kell a terméket
üzemeltetnie.
Előzőleg mindig egyeztessen az OMRON képviselőjével, ha a terméket a jelen kézikönyvben nem
ismertetett körülmények között kívánja használni, illetve ha a terméket nukleáris szabályozórendszerekben,
vasúti rendszerekben, légiforgalmi rendszerekben, járművekben, égetőrendszerekben, gyógyászati
berendezésekben, szórakoztató készülékekben, biztonsági berendezésekben, illetve egyéb olyan
rendszerekben, gépekben és berendezésekben kívánja felhasználni, amelyek helytelen használat esetén
komoly hatással lehetnek emberéletre és anyagi javakra.
Győződjön meg arról, hogy a termék műszaki jellemzői és teljesítményjellemzői megfelelnek-e a rendszerek,
gépek vagy berendezések által támasztott követelményeknek. Ne feledje a rendszereket, gépeket és
berendezéseket kétszeres biztonsági mechanizmusokkal ellátni.
A jelen kézikönyv az Egység programozásához és működtetéséhez nyújt segítséget. Az Egység
használatának megkezdése előtt figyelmesen olvassa el a jelen kézikönyvet, és tartsa a kézikönyvet
könnyen elérhető helyen, hogy az Egység használata során bármikor fellapozhassa.
9
! FIGYELEM
A jelen kézikönyv a DeviceNet Safety rendszerek rendszerkonfigurációs kézikönyve. A rendszer kialakítása
során vegye figyelembe az alábbi szempontokat, hogy a biztonsággal kapcsolatos elemek konfigurációja
lehetővé tegye a rendszerfunkciók megfelelő működését.
Kockázatfelmérés
A jelen kézikönyvben ismertetett biztonsági eszközök használatához szükséges azok megfelelő üzembe
helyezése, ügyelve a feltételekre, a mechanikai teljesítményre és a funkciókra. Egy biztonsági eszköz
kiválasztásakor vagy használatakor kockázatfelmérést kell végezni abból a célból, hogy azonosítsák a
lehetséges veszélyforrásokat az adott biztonsági eszközt alkalmazó berendezésben vagy létesítményben,
már az adott berendezés vagy létesítmény kiépítési fázisában. A megfelelő biztonsági eszközöket kell
kiválasztani, egy kielégítő kockázatfelmérési rendszer szerint értékelve azokat. Nem helytálló
kockázatfelmérési rendszer követése nem megfelelő biztonsági eszközök kiválasztását eredményezheti.
•Általános kapcsolódó nemzetközi szabványok: ISO 14121 – Gépek biztonsága. A kockázatértékelés
elvei.
Biztonsági intézkedések
Amikor a berendezések vagy létesítmények biztonságával kapcsolatos elemeket is tartalmazó rendszerek
kialakításához használ biztonsági eszközöket, a rendszert a nemzetközi szabványok (ideértve az
alábbiakat is) és/vagy a kapcsolódó iparági szabványok teljes körű figyelembe vételével kell kialakítani.
•Általános kapcsolódó nemzetközi szabványok: ISO/DIS 12100 – Gépek biztonsága. Alapfogalmak, a
kialakítás általános elvei.
IEC 61508 – Elektronikus biztonsági rendszerek követelményei (Villamos/elektronikus/programozható
elektronikus biztonsági rendszerek működési biztonsága).
A biztonsági eszközök szerepe
A biztonsági eszközök a vonatkozó szabványoknak megfelelően el vannak látva biztonsági funkciókkal és
mechanizmusokkal, de ezek a funkciók és mechanizmusok csak helyes eszköz- és rendszerkialakítás
esetén működnek megfelelően a biztonsággal kapcsolatos összetevőket tartalmazó rendszerekben. A
rendszerek kialakításakor ügyeljen arra, hogy azok lehetővé tegyék a biztonsági funkciók és
mechanizmusok megfelelő működését.
•Általános kapcsolódó nemzetközi szabványok: ISO 14119 – Gépek biztonsága. Védőburkolatokkal
összekapcsolt reteszelőberendezések. A kialakítás és a kiválasztás elvei.
A biztonsági eszközök beállítása
A berendezések és létesítmények biztonsággal kapcsolatos eszközöket is tartalmazó rendszereinek
kiépítését és üzembe helyezését megfelelően képzett technikai személyzetnek kell végeznie.
•Általános kapcsolódó nemzetközi szabványok: ISO/DIS 12100 – Gépek biztonsága. Alapfogalmak, a
kialakítás általános elvei.
IEC 61508 – Elektronikus biztonsági rendszerek követelményei (Villamos/elektronikus/programozható
elektronikus biztonsági rendszerek működési biztonsága).
A törvényi előírásoknak és a szabályozásoknak való megfelelés
A biztonsági eszközök megfelelnek a vonatkozó szabványoknak és szabályozásoknak, de csak a helyi
szabványoknak és szabályozásoknak megfelelően használhatók az adott berendezéssel vagy
létesítményben.
•Általános kapcsolódó nemzetközi szabványok: ISO 60204 – Gépek biztonsága. Gépek villamos
szerkezetei.
Az óvintézkedések betartása
A kiválasztott biztonsági eszközök tényleges használatának megkezdésekor vegye figyelembe a jelen
kézikönyvben, valamint az adott termékek használati útmutatóiban ismertetett termékjellemzőket és
óvintézkedéseket. Az ismertetett termékjellemzőktől és óvintézkedésektől eltérő módokon való használat a
berendezés vagy az eszközök váratlan meghibásodásához és ebből adódó károkhoz vezethet, mivel ez a
biztonsággal kapcsolatos összetevők nem kielégítő működését vonhatja maga után.
Az eszközök vagy a berendezés áthelyezése vagy más helyen való beüzemelése
Az eszközök vagy a berendezés áthelyezésekor vagy más helyen való beüzemelésekor ezt a kézikönyvet
is adja át az új felhasználóknak, hogy lehetővé tegye számukra a rendszer megfelelő használatát.
•Általános kapcsolódó nemzetközi szabványok: ISO/DIS 12100 – Gépek biztonsága. Alapfogalmak, a
kialakítás általános elvei; IEC 61508 – Elektronikus biztonsági rendszerek követelményei (Villamos/
elektronikus/programozható elektronikus biztonsági rendszerek működési biztonsága).
10
3Biztonsági óvintézkedések
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Ne használja a termékek tesztkimeneteit biztonsági kimenetekként.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Ne használja a DeviceNet szokásos I/O adatait vagy explicit üzenetadatait biztonsági
jelekként.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Ne használja a termékek kijelzőit biztonsági műveletekhez.
A biztonsági kimenetek vagy a tesztkimenetek meghibásodása esetén súlyos sérülés
következhet be. A biztonsági kimenetekre vagy a tesztkimenetekre soha ne kapcsoljon a
névleges értéknél nagyobb terhelést.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet be.
A kimeneti vezetékek és a 24 Voltos egyenfeszültségű vezeték bekötésekor ügyeljen arra,
hogy azok ne érintkezhessenek, mert különben a 24 Voltos egyenfeszültség felé létrejövő
rövidzár bekapcsolhatja a terhelést.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Földelje a külső tápellátás 0 Voltos pólusát, hogy a biztonsági kimenet vagy a
tesztkimenet földelési hibája ne okozhassa egy kimenet bekapcsolását.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A DST1-MRD08SL-1 típus esetében csak egy váltakozó feszültségű fázist kössön a
relékimenethez.
L1 L2 L3 N
DST1-
MRD08SL-1
! FIGYELEM
L1 L2 L3 N
DST1-
MRD08SL-1
Biztosíték
Helyes
Biztosíték
TerhelésTerhelésTerhelés
Terhelés
Helytelen
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A DST1-MRD08SL-1 típus esetében kössön be egy 3,15 A vagy kisebb névleges áramú
biztosítékot minden kimeneti csatlakozóhoz, hogy megvédje a biztonsági kimenet érintkezőit
az összeolvadástól. A biztosíték gyártójával egyeztesse a biztosíték típusát, hogy az
megfeleljen a csatlakoztatott terhelés karakterisztikáinak.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Az eszköz hálózatba csatlakoztatása előtt törölje az előző konfigurációs adatokat.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Az eszköz hálózatba kötése előtt állítsa be a megfelelő csomóponti címet és adatátviteli
sebességet.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A rendszer működtetése előtt hajtson végre felhasználói teszteket annak ellenőrzéséhez,
hogy az összes eszköz konfigurációs adata helyes, működése pedig megfelelő legyen.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet be.
Ha kicserél egy eszközt, mindig ellenőrizze az új eszköz megfelelő beállítását és működését.
A szükséges biztonsági funkciók kiesése esetén súlyos sérülés következhet be. Az alábbi
táblázatban megadott előírásoknak megfelelő eszközöket és összetevőket használjon.
használjon, amelyek megfelelnek az IEC/EN 60947-5-1 szabványnak.
Reteszes ajtókapcsoló vagy
végálláskapcsoló
Biztonsági érzékelőJóváhagyott, a felhasználás helyén érvényes szabványoknak,
Kényszerműködtetéses
érintkezőkkel ellátott relé
KontaktorKényszerműködtetéses kontaktorokat használjon, és gondoskodjon a
Egyéb eszközökEllenőrizze, hogy a használt eszközök megfelelnek-e a biztonsági
Közvetlen nyitóérzékelős kapcsolóval ellátott, jóváhagyott eszközöket
használjon, amelyek megfelelnek az IEC/EN 60947-5-1 szabványnak, és
alkalmasak 4 mA mikroterhelés kapcsolására 24 V egyenáram esetén.
szabályozásoknak és követelményeknek megfelelő eszközöket
használjon.
Kényszerműködtetéses érintkezőkkel ellátott, jóváhagyott eszközöket
használjon, amelyek megfelelnek az EN 50205 szabványnak.
Visszacsatoláshoz olyan eszközöket használjon, amelyek érzékelői
alkalmasak 4 mA mikroterhelés kapcsolására 24 V egyenáram esetén.
kiegészítő NC csatlakozó monitorozásáról az esetleges kontaktorhibák
feltárása érdekében. Visszacsatolási célokra olyan eszközöket
használjon, amelyek érzékelői alkalmasak 4 mA mikroterhelés
kapcsolására 24 V egyenáram esetén.
kategória követelményeinek.
12
4Biztonságos használat
Kezelés
A termékeket nem szabad túlzott rázkódásnak vagy ütésnek kitenni, illetve leejteni, mert ez hibás működést
okozhat.
Üzembe helyezés és tárolás
Ne tárolja és ne helyezze üzembe a termékeket a következő helyeken:
•Közvetlen napsugárzásnak kitett helyek;
•A specifikációkban megadott határértékeken kívül eső hőmérsékletű vagy páratartalmú helyek;
•Pornak (különösen acélpornak) vagy sóknak kitett helyek;
•Víznek, olajnak vagy vegyi anyagoknak kitett helyek;
•A specifikációkban megadott határértékeken kívül eső mértékű rázkódásnak vagy ütődésnek kitett
helyek;
A következő feltételeknek megfelelő helyeken való üzembe helyezéskor járjon el a megfelelő gondossággal,
hogy elkerülje a termékek esetleges meghibásodását.
•Sztatikus elektromosságnak vagy más típusú zajnak kitett helyek;
•Erős elektromágneses mezőknek kitett helyek;
•Esetleges radioaktív behatásnak kitett helyek;
•Tápellátási forrásokhoz közeli helyek;
Felszerelés
A felszerelés és az üzembe helyezés előtt mindig ellenőrizze az adott termék felhasználói útmutatójában
leírtakat.
Bekötés
•A termékeknek a külső I/O eszközökkel való összekötéséhez az alábbi típusú vezetékeket használja.
A sodrott vezetékeket (a DIN 46228-4 szabványnak megfelelő) műanyag
szigetelőgalléros érvéghüvelyek alkalmazásával kell előkészíteni a
csatlakoztatás előtt.
•Kapcsolja ki a termék tápellátását, mielőtt bármilyen vezetékezési műveletet végezne. Ennek
elmulasztása a termékhez csatlakoztatott külső eszközök nem várt működését eredményezheti.
•A termék bemeneteire megfelelően kapcsolja a megadott feszültséget. Nem megfelelő egyenfeszültség
vagy bármilyen váltakozó feszültség rákapcsolása a biztonsági funkciók csökkenését vagy a termékek
meghibásodását eredményezheti, illetve tüzet okozhat.
•A kommunikációs és az I/O jelek vezetékeinek bekötését ne végezze nagyfeszültségű vezetékek vagy
tápellátási vonalak közelében.
•Ügyeljen arra, hogy ne csípje be ujjait, amikor a terméken lévő csatlakozókon csatlakoztatást végez.
•A DeviceNet csatlakozót a megfelelő nyomatékkal szorítsa meg (0,25–0,3 Nm).
•A helytelen bekötés csökkentheti a biztonsági funkcionalitást. A bekötési műveleteket megfelelően
végezze el, és a használatba vétel előtt ellenőrizze a termék működését.
•A bekötés sikeres befejezése után távolítsa el a por ellen védő címkét a megfelelő hőleadás
érdekében.
A tápellátás kiválasztása
Olyan egyenáramú tápegységet használjon, amely eleget tesz a következő feltételeknek:
•Az egyenáramú tápegység másodlagos áramköreit kettős vagy megerősített szigeteléssel kell
elkülöníteni az elsődleges áramkörtől.
•Az egyenáramú tápegységnek meg kell felelnie a 2-es osztályú áramkörökre vagy korlátozott
feszültségű/áramú áramkörökre az UL 508 szabványban meghatározott feltételeknek.
•A kimeneti tárolási időnek legalább 20 ms-nak kell lennie.
13
Rendszeres ellenőrzés és karbantartás
•A termékek cseréje előtt mindig kapcsolja ki a tápellátást. Ennek elmulasztása a termékhez
csatlakoztatott külső eszközök nem várt működését eredményezheti.
•Ne próbálja szétszerelni, javítani vagy módosítani a termékeket. Ez a biztonsági funkcionalitás
csökkenését okozhatja.
Hulladékkezelés
•Ha hulladékkezeléshez szétszereli a termékeket, ügyeljen a sérülések elkerülésére.
A DeviceNet nyitott, más gyártók termékeit támogató, több-bites hálózat, amely a berendezésekben lévő
vezérléseket és a vonali szabályozási szinteket egyesíti az adatok továbbítása érdekében. A DeviceNet
Safety hálózat biztonsági funkciókkal bővíti a hagyományos DeviceNet kommunikációs protokollt. A
DeviceNet Safety rendszert külső szervezet (TUV Rhineland) minősítette.
A DeviceNet hálózathoz hasonlóan más gyártók kompatibilis eszközei a DeviceNet Safety hálózathoz
csatlakoztathatók. Emellett a DeviceNet kompatibilis és a DeviceNet Safety kompatibilis eszközök közösen
használhatók és ugyanahhoz a hálózathoz csatlakoztathatók.
A DeviceNet Safety kompatibilis termékek összekapcsolásával a felhasználó az IEC 61508 szabványban
(villamos/elektronikus/programozható elektronikus biztonsági rendszerek) meghatározott 3. biztonságiintegritási szintnek és az EN 954-1 szabvány szerinti 4. biztonsági kategóriának megfelelő biztonsági vezérlő
és hálózati rendszert építhet ki.
Biztonsági vezérlés végrehajtása
Biztonsági hálózati vezérlővel
Biztonsági távoli I/O kommunikáció
-
Biztonsági hálózati vezérlő
Biztonsági master funkciók
Szokásos slave funkciók
-
Biztonsági kommunikáció
Biztonsági I/O modul
Biztonsági slave funkciók
Szokásos slave funkciók
-
Network Configurator
Biztonsági
konfiguráció
Biztonsági hálózati vezérlő
Biztonsági slave funkciók
Szokásos slave funkciók
-
Szokásos vezérlés és felügyelet
szokásos PLC-vezérlővel
Szokásos távoli I/O kommunikáció
-
Ex
licit üzenetekkel zajló kommunikáció
-
Szokásos PLC és master
Szokásos
konfiguráció
Szokásos kommunikáció
Szokásos slave
161. szakasz: Áttekintés
1-2A Biztonsági hálózati vezérlő áttekintése
1-2-1Az NE1A Biztonsági hálózati vezérlő
Az NE1A Biztonsági hálózati vezérlő (NE1A-SCPU01) számos funkciót kínál, ilyenek a biztonsági logikai
műveletek, a biztonsági I/O-vezérlés és a DeviceNet Safety protokoll. Az NE1A-SCPU01 lehetővé teszi,
hogy a felhasználó az IEC 61508 szabványban (villamos/elektronikus/programozható elektronikus
biztonsági rendszerek) meghatározott 3. biztonsági-integritási szintnek és az EN 954-1 szabvány szerinti 4.
biztonsági kategóriának megfelelő biztonsági vezérlő és hálózati rendszert építsen ki.
Az alább bemutatott példában az NE1A-SCPU01 vezérlővel felépített biztonsági vezérlőrendszer és a
szokásos PLC-vezérlőt tartalmazó monitorozó rendszer megvalósítása ugyanabban a hálózatban történt.
•Az NE1A-SCPU01 Biztonsági logikai vezérlőként biztonsági logikai műveleteket hajt végre, valamint
vezérli a helyi bemeneteket és kimeneteket.
•Az NE1A-SCPU01 Biztonsági masterként vezérli a Biztonsági slave távoli bemeneteit és kimeneteit.
•Az NE1A-SCPU01 szokásos slave elemként kommunikál szokásos masterrel.
Biztonsági logikai műveletek
és biztonsági I/O-vezérlés
PLC
DeviceNet szokásos master
DeviceNet
szokásos slave
Szokásos vezérlés
A PLC-rendszer az SNC (azaz a
biztonsági vezérlőrendszer)
monitorozását hajtja végre DeviceNet
I/O kommunikáció és explicit üzenetek
használatával.
1-2-2A Biztonsági hálózati vezérlő szolgáltatásai
Network Configurator
SNC
DRT1 sorozatú
DeviceNet Safety slave
Biztonsági vezérlés
A DeviceNet Safety rendszer
távoli bemeneteket/
kimeneteket vezérel
Biztonsági logikai műveletek
Az alapvető logikai függvények (például ÉS és VAGY művelet) mellett az NE1A-SCPU01 az alkalmazási
funkcióblokkokat is támogatja, ilyen a vészleállító kapcsoló monitorozása és a biztonsági ajtó monitorozása,
amelyek különféle biztonsági alkalmazások megvalósítását teszik lehetővé.
Helyi biztonsági I/O
•Összesen 24 helyi biztonsági I/O pont használható: 16 bemenet és 8 kimenet.
•Észlelhetők a külső kábelezés hibái.
•Kétcsatornás üzemmód állítható be a kapcsolatban lévő helyi bemenetpárokhoz.
A kétcsatornás üzemmódban az NE1A-SCPU01 ki tudja értékelni a bemeneti adatmintákat és a
bemeneti jelek közötti időeltérést.
•Kétcsatornás üzemmód állítható be a kapcsolatban lévő helyi kimenetpárokhoz. A kétcsatornás
üzemmódban az NE1A-SCPU01 ki tudja értékelni a kimeneti adatmintákat.
1-2 A Biztonsági hálózati vezérlő áttekintése17
DeviceNet Safety kommunikáció
•Az NE1A-SCPU01 biztonsági masterként biztonsági I/O kommunikációt képes végrehajtani akár 16
kapcsolattal, kapcsolatonként legfeljebb 16 bájtot használva.
•Az NE1A-SCPU01 Biztonsági slave elemként biztonsági I/O kommunikációt képes végrehajtani akár
négy kapcsolattal, kapcsolatonként legfeljebb 16 bájtot használva.
DeviceNet kommunikáció
Az NE1A-SCPU01 szokásos slave elemként szokásos I/O kommunikációt képes végrehajtani egy szokásos
masterrel két kapcsolaton keresztül, kapcsolatonként legfeljebb 16 bájtot használva.
Önálló vezérlő üzemmód
DeviceNet kommunikációjának tiltásával az NE1A-SCPU01 önálló vezérlőként használható.
Konfigurálás grafikus programmal
•A hálózat konfigurálásához és a logikai programozáshoz grafikus program áll rendelkezésre. Ez
lényegesen leegyszerűsíti a konfigurálást és a programozást.
•A Network Configurator programból logikai szerkesztő indítható el.
•A konfigurációs adatok le- és feltölthetők, és az eszközök online módon monitorozhatók a DeviceNet
hálózaton, USB-kapcsolaton vagy egy OMRON PLC perifériás illesztőegységén keresztül.
A rendszerindítás és a hiba utáni helyreállítás támogatása
•A hibaadatok ellenőrzése a hibanaplózási funkció vagy az NE1A-SCPU01 előlapján lévő állapotjelzők
segítségével történhet.
•Az NE1A-SCPU01 belső állapota egy szokásos PLC-vezérlőről monitorozható az állapotadatok
hozzárendelésével a szokásos masterben. Hasonló módon ez végrehajtható egy biztonsági PLCvezérlőről is az állapotadatok hozzárendelésével a Biztonsági masterben.

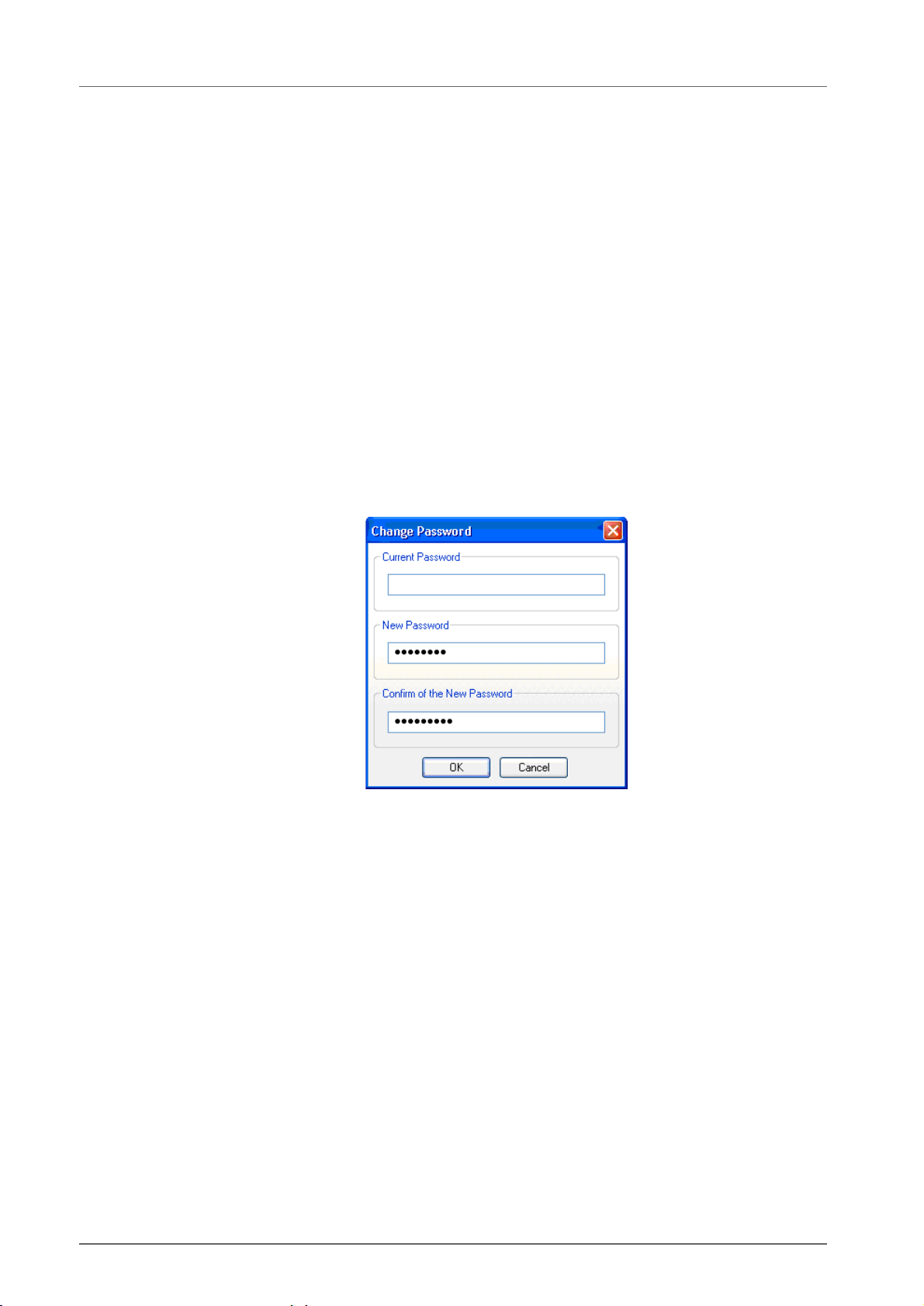

Jelszavas védelem
•Az NE1A-SCPU01 konfigurációs adatai jelszóval védhetők.
•A Network Configurator programban létrehozott hálózati konfigurációs fájlokhoz (projektfájlokhoz) is
beállítható jelszó.
1-2-3Alaptípus
TípusszámNévI/O pontok száma
NE1A-SCPU01 Biztonsági hálózati vezérlő
(NE1A-SCPU01)
Biztonsági
bemenetek
16 bemenet4 kimenet8 kimenet
Tesztkimenetek Biztonsági
kimenetek
181. szakasz: Áttekintés
1-3A Biztonsági I/O modulok áttekintése
1-3-1DST1 sorozatú Biztonsági I/O modulok
A Biztonsági I/O modulok támogatják a DeviceNet Safety protokollt, és számos funkciót kínálnak a
Biztonsági rendszer számára. A Biztonsági I/O modulok lehetővé teszik, hogy a felhasználó az IEC 61508
szabványban (villamos/elektronikus/programozható elektronikus biztonsági rendszerek) meghatározott 3.
biztonsági-integritási szintnek és az EN 954-1 szabvány szerinti 4. biztonsági kategóriának megfelelő
biztonsági vezérlő és hálózati rendszert építsen ki.
A DST1 sorozatú modulok biztonsági I/O adatainak átvitele a DeviceNet Safety protokollhoz illeszkedő
biztonsági I/O kommunikációval történik, az adatfeldolgozásra pedig a Biztonsági hálózati vezérlőben
(NE1A-SCPU01) kerül sor.
Emellett a biztonsági I/O adatok állapota monitorozható is egy meglévő DeviceNet hálózat szokásos PLCvezérlőjével szokásos I/O kommunikáció vagy explicit üzenetkommunikáció használatával.
DST1 sorozatú
Biztonsági I/O modul
Vészleállító kapcsoló
Network Configurator
Kétkezes kapcsoló
Biztonsági ajtókapcsoló
DeviceNet
Engedélyező kapcsoló
Biztonsági végálláskapcsoló
Biztonsági hálózati vezérlő
DST1 sorozatú
Biztonsági I/O modul
Biztonsági fényfüggöny
1-3-2A Biztonsági I/O modulok szolgáltatásai
Biztonsági bemenetek
•Félvezetős kimeneti eszközök, például fényfüggönyök, valamint érintkezős kimeneti eszközök, például
vészleállító kapcsolók csatlakoztathatók.
•Észlelhetők a külső kábelezés hibái.
•Bemeneti késleltetések állíthatók be (bekapcsolási és kikapcsolási késleltetés).
•A kapcsolatban lévő helyi bemenetpárokhoz kétcsatornás üzemmód állítható be, így teljesíthető a
szabványok szerinti 4. kategóriának való megfelelés.
A kétcsatornás üzemmódban kiértékelhető a bemeneti adatminták és a bemeneti jelek közötti
időeltérés.
Biztonsági relé
Biztonsági reléegység
Szokásos PLC
DeviceNet master egység
Szelep
Kontaktor
Tesztkimenetek
•Négy független tesztkimenet áll rendelkezésre.
•Észlelhetők a külső jelzők vezetékszakadási hibái. (Csak a T3 tesztkimenetre állítható be.)
•A tesztkimenetek eszközök, például érzékelők tápellátásaként használhatók.
•A tesztkimenetek a monitorozási kimenetekhez szokásos kimenetként is beállíthatók.
Biztonsági kimenetek
•Félvezetős kimenetek
•A kapcsolatban lévő helyi kimenetpárokhoz kétcsatornás üzemmód állítható be, így teljesíthető a
szabványok szerinti 4. kategóriának való megfelelés.
A kétcsatornás üzemmódban kiértékelhetők a kimeneti adatminták.
•A névleges kimeneti áramerősség kimenetenként legfeljebb 0,5 A.
1-3 A Biztonsági I/O modulok áttekintése19
•Relékimenetek
•A kapcsolatban lévő kimenetpárokhoz kétcsatornás üzemmód állítható be, így teljesíthető a
szabványok szerinti 4. kategóriának való megfelelés.
A kétcsatornás üzemmódban kiértékelhetők a kimeneti adatminták.
•A névleges kimeneti áramerősség kimenetenként legfeljebb 2 A.
•A biztonsági relék cserélhetők.
DeviceNet Safety kommunikáció
A Biztonsági I/O modulok biztonsági slave elemként biztonsági I/O kommunikációt képesek végrehajtani
akár négy kapcsolattal.
DeviceNet kommunikáció
A Biztonsági I/O modulok szokásos slave elemként szokásos I/O kommunikációt képesek végrehajtani egy
szokásos masterrel két kapcsolaton keresztül.
A rendszerindítás és a hiba utáni helyreállítás támogatása
•A hibaadatok ellenőrzése a hibanaplózási funkció vagy a Biztonsági I/O modul előlapján lévő
állapotjelzők segítségével történhet.
•A Biztonsági I/O modul biztonsági I/O adatai és belső állapota egy szokásos PLC-vezérlőről
monitorozható az állapotadatok hozzárendelésével a szokásos masterben. Hasonló módon ez
végrehajtható egy biztonsági PLC-vezérlőről is az állapotadatok hozzárendelésével a Biztonsági
masterben.
Jelszavas védelem
A Biztonsági I/O modul konfigurációs adatai jelszóval védhetők.
Az I/O csatlakozó csatlakoztatása/bontása
•Az I/O csatlakozó csatlakoztatható és a csatlakozás bontható.
•Az I/O csatlakozók kialakítása olyan, hogy ne legyen lehetőség helytelen csatlakoztatásra.
Rugós csatlakozós bekötés
A vezetékek szorítócsavarok nélkül csatlakoztathatók.
Karbantartási funkciók
A Biztonsági I/O modulok karbantartási funkciókat is tartalmaznak, ilyen a kapcsolási műveletek számlálója,
valamint a teljes üzemidő és a végrehajtási idő monitorja.
1-3-3Alaptípusok
A következő táblázat a DST1 sorozatú Biztonsági I/O modulok három kapható típusát mutatja be: Biztonsági
bemeneti modul, Biztonsági I/O modul félvezetős kimenetekkel és Biztonsági I/O modul relékimenetekkel.
TípusszámNévI/O pontok száma
DST1-ID12SL-1Biztonsági bemeneti
DST1-MD16SL-1Biztonsági I/O modul
DST1-MRD08SL-1 Biztonsági I/O modul
modul
(félvezetős kimenet)
(relékimenet)
Biztonsági
bemenetek
12 bemenet 4 kimenet --
8 bemenet 4 kimenet 8 kimenet-
4 bemenet 4 kimenet -4 kimenet
Tesztkimenetek
Biztonsági kimenetek
Félvezetős
kimenetek
Relékimenetek
201. szakasz: Áttekintés
1-4A Network Configurator áttekintése
1-4-1A Network Configurator program
A Network Configurator (WS02-CFSC1-E) olyan támogató szoftver, amellyel grafikus környezetben hajtható
végre a DeviceNet Safety hálózatok konfigurálása, beállítása és kezelése.
A Network Configurator segítségével virtuális DeviceNet Safety hálózat alakítható ki (a hálózati konfigurációs
ablaktáblában), és monitorozhatók az egyes biztonsági és szokásos eszközök konfigurációi és paraméterei.
1-4-2A Network Configurator szolgáltatásai
Kompatibilis a szokásos és a Biztonsági DeviceNet hálózattal
A Network Configurator segítségével egyaránt konfigurálhatók és monitorozhatók a DeviceNet Safety
kompatibilis eszközök és a meglévő, szokásos DeviceNet eszközök. Ennélfogva a Network Configurator
számos különböző rendszerkonfigurációt támogat, beleértve a hagyományos rendszereket, a biztonsági
rendszereket és a vegyes, szokásos és biztonsági eszközöket egyaránt tartalmazó rendszereket.
Az NE1A-SCPU01 programozása
A Network Configurator egy olyan programozóeszközt is tartalmaz, amely kompatibilis az NE1A-SCPU01
biztonsági logikai programozásával. A DeviceNet Safety alkalmazások önállóan létrehozhatók a Network
Configurator programmal.
Felfelé kompatibilis a DeviceNet Configurator programmal
A DeviceNet Configurator összes funkciója használható. Emellett a DeviceNet Configurator programmal
készített összes fájl is átalakítás nélkül beolvasható.
1-4 A Network Configurator áttekintése21
1-4-3Rendszerkövetelmények
A Network Configurator használatához a következő követelményeknek megfelelő számítógép szükséges.
ElemMűszaki adatok
Számítógép IBM PC/AT vagy kompatibilis számítógép 300 MHz-es vagy gyorsabb processzorral
Legalább 128 MB RAM
40 MB szabad hely a merevlemezen
Super VGA (800 x 600) vagy nagyobb felbontású monitor
CD- vagy DVD-meghajtó
Operációs
rendszer
Soros portAz alábbi soros portok valamelyike szükséges:
Windows
•USB-port: az NE1A-SCPU01 USB-portján keresztüli online kapcsolathoz (USB 1.1)
•DeviceNet illesztőkártya (3G8E2-DRM21-V1): a DeviceNet hálózaton keresztüli online
®
2000 vagy Windows® XP
kapcsolathoz
1-4-4Alaptípus
TípusszámNévÖsszetevőKompatibilis
számítógép
WS02-CFSC1-ENetwork
Configurator
Telepítőlemez
(CD-ROM)
IBM PC/AT vagy
ezzel kompatibilis
Operációs
rendszer
Windows
vagy Windows
®
2000
®
XP
221. szakasz: Áttekintés
1-5Alapvető rendszerindítási eljárás
Ez a kézikönyv a biztonsági rendszer működtetésének alapvető lépéseit ismerteti, különös tekintettel a
következőkre:
– Rendszertervezés és programozás
– Konfigurálás
– Tesztelés
1. Rendszertervezés
és
programozás
2. Telepítés és bekötés
3. Konfigurálás
4. Felhasználói teszt
5. Rendszer működtetése
1-5-1Rendszertervezés és programozás
Ebben a lépésben az optimális biztonsági rendszer meghatározása történik a következő eljárásokkal:
(1) A biztonsági rendszer kívánt előírásai alapján válassza ki és rendezze el a biztonsági eszközöket, és
határozza meg az egyes eszközökhöz rendelt biztonsági funkciókat.
(2) Konfigurálja virtuális hálózatként a hálózati rendszert a Network Configurator programban.
•Jegyezze be az összes eszközt. Vegyes, azaz biztonsági és szokásos vezérlést egyaránt
tartalmazó rendszernél a biztonsági és a szokásos eszközöket is be kell jegyezni.
•Állítsa be minden eszköznél a paramétereket.
•Ellenőrizze a hálózati sávszélesség igénybevételének százalékértékét, és megfelelően módosítsa
a paramétereket.
•Készítse el az NE1A-SCPU01 logikai programját.
•Az összes biztonsági láncnál ellenőrizze a rendszer válaszidejét.
A hálózati sávszélesség igénybevételét és a rendszer válaszidejét számos tényező befolyásolja, így a
hálózat konfigurációja, az NE1A-SCPU01 és a Biztonsági I/O modulok paramétereinek beállítása, valamint
az NE1A-SCPU01 logikai programja, így a fenti lépések megismétlésével alakítható ki az elvárásoknak
megfelelő rendszerkonfiguráció.
Az érintett témakörökben a Network Configurator használati utasításait a kézikönyv következő részei
tartalmazzák:
Egyéb eszközök telepítéseAz egyes eszközök használati útmutatója?
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. Az eszköz hálózatba csatlakoztatása előtt törölje az előző konfigurációs adatokat.
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet be.
Az eszköz hálózatba csatlakoztatása előtt állítsa be a megfelelő csomóponti címet és
adatátviteli sebességet.
1-5-3Konfigurálás
Ebben a lépésben az egyes eszközökhöz a Network Configurator programban beállított paraméterek átvitele
történik a tényleges eszközökbe, így működésbe hozható a rendszer.
A következő műveletek végrehajtásához használja a Network Configurator programot:
(1) Letöltés
A Network Configurator virtuális hálózatában beállított paraméterek átvitele és tárolása tényleges
eszközökben.
(2) Ellenőrzés
A biztonsági eszközök beállításainak ellenőrzése.
Az egyes eszközökben tárolt paraméterek és biztonsági aláírások ellenőrzése.
Az érintett témakörökben a Network Configurator használati útmutatóit a kézikönyv következő részei tartalmazzák:
•Letöltés

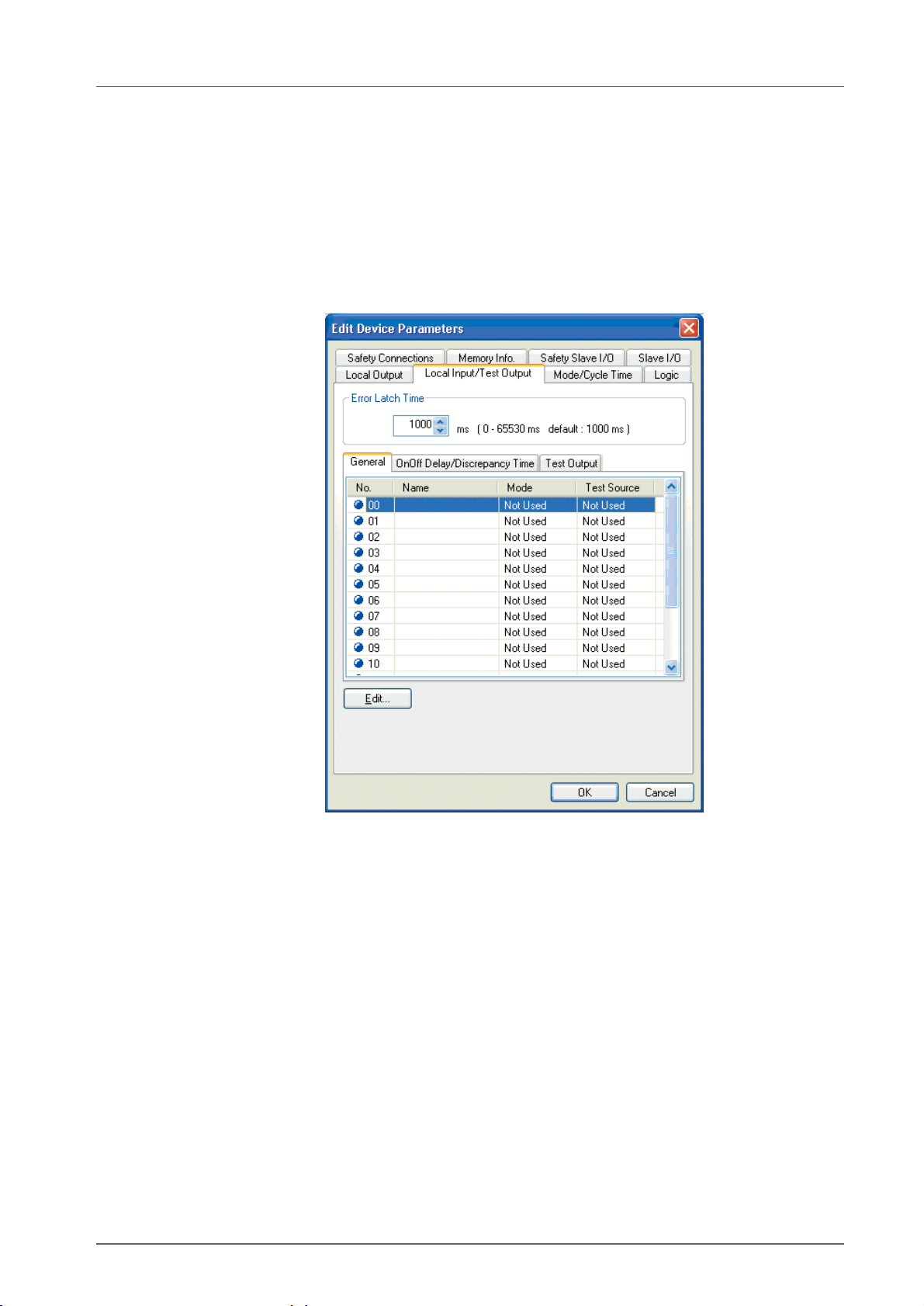

•Lásd: 2-7 Eszközparaméterek és -tulajdonságok (41. oldal).
•Ellenőrzés
•Lásd: 2-8 Paraméterellenõrzés (45. oldal).
FONTOS:• Az eszközparaméterek letöltése után ellenőrizze, hogy megfelelőek-e az eszközökbe
• Az Open only megnyitási típus választásakor ellenőrizze a Biztonsági master és a
! FIGYELEM
! FIGYELEM
mentett paraméterek és biztonsági aláírások.
Biztonsági slave megfelelő konfigurálását.
1-5-4Felhasználói teszt
Ebben a lépésben a felhasználó ellenőrzi a logikai program működését, és funkcionális vizsgálatokat hajt végre.
A felhasználói tesztet mindig végre kell hajtani, mivel a felhasználó felelőssége a rendszer működésének
ellenőrzése. A felhasználói teszt az egyes eszközökre letöltött paramétereket és az eszközök biztonsági
aláírásának helyességét ellenőrzi. A felhasználói teszt végrehajtása után az összes paraméter és biztonsági
aláírása helyességének igazolásaként konfigurációzárolási műveletet kell végrehajtani az összes biztonsági
eszközre.
A konfiguráció zárolásáról a további tudnivalókat lásd: 2-9 Konfiguráció zárolása (48. oldal).
! FIGYELEM
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A rendszer működtetése előtt hajtson végre felhasználói tesztet annak igazolására, hogy
az összes eszköz konfigurációs adata helyes, és működésük megfelelő.
FONTOS:• Miután az összes eszköznél végrehajtotta a konfigurálást, felhasználói tesztet kell végrehajtani
a konfigurációs adatok és az eszközök megfelelő működésének ellenőrzésére. A felhasználói
tesztnek ki kell terjednie az egyes eszközök biztonsági aláírásának vizsgálatára is.
• A felhasználói teszt végrehajtása után zárolni kell a konfigurációt.
241. szakasz: Áttekintés
2. szakasz: A hálózati konfigurációs szoftver működése
262. szakasz: A hálózati konfigurációs szoftver működése
2-1A hálózati konfigurációs szoftver indítása és központi ablaka
Ez a szakasz a Network Configurator szoftver indítását, a program bezárását, a verziószám ellenőrzését és
a központi ablak elemeit ismerteti.
2-1-1A Network Configurator indítása és bezárása
Indítás
Válassza a Windows Start menüjén a Programs - OMRON Network Configurator for DeviceNet Safety Network Configurator parancsot (ha a telepítés az alapértelmezett mappanevekkel történt).
Elindul a Network Configurator, és a következő ablak jelenik meg.
Kilépés
A központi ablakban válassza a File - Exit parancsot.
Ezzel befejeződik a program futása, az ablak bezárul.
2-1 A hálózati konfigurációs szoftver indítása és központi ablaka27
2-1-2A verziószám ellenőrzése
A Network Configurator verziószáma a következő lépések végrehajtásával ellenőrizhető:
1. Válassza a Windows Start menüjén a Control Panel parancsot.
2. Kattintson duplán az Add or Remove Programs (Windows XP) vagy az Add/Remove Programs
(Windows 2000) ikonra.
3. A telepített programok listáján jelölje ki a Network Configurator for DeviceNet Safety elemet, és
kattintson a támogatási információ hivatkozására.
4. A verziószám a támogatási információt megjelenítő ablakban olvasható.
2-1-3A központi ablak
A központi ablak a hardverlistát, a hálózati konfigurációs ablaktáblát és az üzenetek ablaktábláját
tartalmazza.
Hardverlista:
A hálózatba felvehető
eszközöket jeleníti meg.
Üzenetjelentések ablaktábla:
Információ, például kommunikációs
hibák kijelzésére szolgál.
Hálózati konfigurációs ablaktábla:
A virtuális hálózatot jeleníti meg.
282. szakasz: A hálózati konfigurációs szoftver működése
2-2Menük
Ez a szakasz a Network Configurator menüin található parancsokat ismerteti.
A parancsok állapota „Online”, ha a Network Configurator hálózathoz van csatlakoztatva. Az állapot „Offline”
lesz, ha a Network Configurator le van választva a hálózatról.
2-2-1File menü
•
Parancs/almenüLeírásOfflineOnline
NewÚj hálózati konfiguráció létrehozása.OO
OpenMeglévő hálózati konfigurációs fájl megnyitása. OO
SaveAz aktuális hálózati konfigurációs fájl mentése. OO
Save AsAz aktuális hálózati konfigurációs fájl mentése más
External DataExportA megjelenített részletes adatok exportálása CSV
ReportJelentés készítése megadott eszközről.OO
PrintAz eszközparaméterek és az I/O megjegyzéslista
Setup PrinterA nyomtató beállítása.OO
ExitKilépés a programból.OO
2-2-2Edit menü
•
Parancs/almenüLeírásOfflineOnline
CutA kijelölt eszközök törlése és a vágólapra másolása. OO
CopyA kijelölt eszközök másolása a vágólapra.OO
PasteA vágólapon lévő eszközök beillesztése a kurzor helyén. OO
DeleteA kijelölt eszközök törlése.OO
Select AllAz összes eszköz kijelölése.OO
Clear Message ReportAz üzenetek ablaktábla tartalmának törlése.OO
néven.
formátumú fájlba.
ImportA DeviceNet Configurator 1-es vagy 2-es verziójával
létrehozott hálózati konfigurációs fájl importálása.
megváltoztatása.
nyomtatása.
O: Használható ×: Nem használható
O: Használható ×: Nem használható
OO
OO
OO
OO
OO
2-2-3View menü
•
Parancs/almenüLeírásOfflineOnline
ToolbarAz eszköztár megjelenítése vagy elrejtése. OO
Status BarAz állapotsor megjelenítése vagy elrejtése. OO
Message ReportAz üzenetek ablaktábla megjelenítése vagy elrejtése.OO
Large IconsÁttérés a hálózat megjelenítésére.OO
Large Icons - Maintenance
A karbantartási adatok megjelenítése vagy elrejtése. OO
Mode
DetailsÁttérés a részletes megjelenítésre. OO
Hardware ListA hardverlista megjelenítése vagy elrejtése. OO
O: Használható ×: Nem használható
2-2-4Network menü
•
Parancs/almenüLeírásOfflineOnline
ConnectA Network Configurator csatlakoztatása a hálózathoz. O×
DisconnectA Network Configurator leválasztása a hálózatról.×O
Change Connect Network
Port
2-2 Menük29
A hálózati port megváltoztatása. ×O
O: Használható ×: Nem használható
Parancs/almenüLeírásOfflineOnline
Move NetworkA csatlakoztatni kívánt hálózat megadása.×O
Wireless
Network
UploadA hálózat összes eszközparaméterének feltöltése a
Move to Upper
Network
Move to Lower
Network
A vezeték nélküli hálózatoknál az aktuális hálózat feletti
réteg megjelenítése.
A vezeték nélküli hálózatoknál az aktuális hálózat alatti
réteg megjelenítése.
×O
×O
×O
Network Configurator programba.
DownloadA Network Configurator összes eszközparaméterének
×O
letöltése a hálózati eszközökre.
Verify StructureA Network Configurator aktuális hálózati
×O
konfigurációjának összevetése az online kapcsolat
tényleges hálózati konfigurációjával.
Update Maintenance
Az egyes eszközök karbantartási adatainak frissítése. ×O
Information
Check ConnectionAz összes kapcsolat ellentmondás-mentességének
OO
ellenőrzése.
PropertyA hálózat tulajdonságainak megjelenítése. A hálózat
OO
neve és a biztonsági hálózati szám beállítható.
O: Használható ×: Nem használható
2-2-5Device menü
•
Parancs/almenüLeírásOfflineOnline
ParameterWizardAz eszközparaméterek beállítása varázslóval. Ez a
EditAz eszközparaméterek szerkesztése. OO
ReadA paraméterek beolvasása az eszközhöz tartozó
Save AsAz eszközparaméterek mentése fájlba. OO
UploadAz eszközparaméterek feltöltése egy hálózati eszközből. ×O
DownloadAz eszközparaméterek letöltése egy hálózati eszközre. ×O
VerifyA hálózati eszköz és az eszközparaméterek ellenőrzése. ×O
LockEgy hálózati eszköz konfigurációjának zárolása. ×O
UnlockEgy hálózati eszközkonfiguráció zárolásának feloldása. ×O
MonitorEgy hálózati eszköz paramétereinek és állapotának
ResetEgy hálózati eszköz alaphelyzetbe állítása. ×O
Change ModeEgy hálózati eszköz állapotának megváltoztatása. Ez a
Timer
Install Extend ModuleBővítőmodul telepítése. OO
Install Interface ModuleBővítőmodulInterfész modul telepítése. OO
Parameter Auto Update
when Configuration
Changed
használatával.
Egy hálózati eszköz csomóponti címének és adatátviteli
sebességének beállítása.
O: Használható ×: Nem használható
használt illesztőfelületének megadása.
A monitorozás frissítési időzítőértékeinek beállítása
(monitorozási ciklusok az eszközmonitorozásnál).
Ha a beállítás ki van választva, a master egységben
bejegyzett slave I/O méret is automatikusan frissítésre
kerül a slave I/O méret változásakor. Alaphelyzetben a
beállítás ki van kapcsolva (nincs frissítés). Szokásos
körülmények között nem kell bekapcsolni.
A kizárólag online állapotban elérhető műveletek végrehajtásához a Network Configurator szoftvert a
hálózathoz kell csatlakoztatni, ilyen művelet például a hálózati konfiguráció lekérése a tényleges hálózatból
vagy a konfigurált eszközparaméterek letöltése a tényleges eszközökre.
Ez a szakasz a hálózati csatlakoztatás eljárását mutatja be az NE1A-SCPU01 USB-portja és a
számítógépben telepített DeviceNet illesztőkártya segítségével. Az egyéb hálózati csatlakoztatási eljárások
ismertetését a Függelék tartalmazza.
2-3-1Hálózati csatlakoztatás USB-porton keresztül
1. Kapcsolja be az NE1A-SCPU01 tápegységét, és csatlakoztassa a vezérlőt a számítógép
USB-portjához.
2. Válassza az Option - Select Interface - NE1A USB Port parancsot, majd adja meg a kívánt
üzemmódot.
3. Válassza a Network - Connect parancsot.
Ha a kapcsolat létesítése sikeres, az On-line felirat jelenik meg az ablak alján az állapotsorban.
322. szakasz: A hálózati konfigurációs szoftver működése
2-3-2Hálózati csatlakoztatás a DeviceNet illesztőkártyán keresztül
3. Jelölje ki az illesztőkártyát, majd kattintson az OK gombra.
A Setup Interface párbeszédpanel jelenik meg.
A párbeszédpanel a választott illesztőkártya típusának megfelelő lesz. A példában egy DeviceNet
PCMCIA kártya (3G8E2-DRM21-V1) szerepel. Ha másik illesztőkártyát használ, ismertetését
használati útmutatójában nézheti meg.
4. Adja meg a MAC ID (csomóponti cím) és a Baudrate (adatátviteli sebesség) értékét, majd kattintson az
OK gombra.
A Select Connect Network Port párbeszédpanel jelenik meg.
Az első hálózati csatlakozásnál automatikus hálózatkeresés végrehajtására kerül sor a
párbeszédpanel megjelenésekor. Várja meg a keresés összes eredményének megjelenítését. A
keresés befejezése után a csatlakoztatható hálózatok jelennek meg.
A későbbi hálózati csatlakozásoknál a hálózatok automatikus keresésére nem kerül sor.
5. Jelölje ki a használni kívánt hálózatot, majd kattintson az OK gombra.
Ha a kapcsolat létesítése sikeres, az On-line felirat jelenik meg az ablak alján az állapotsorban.
2-3 Csatlakozás a hálózathoz33
2-4Virtuális hálózat létrehozása
Az eszközparaméterek beállításához és az NE1A-SCPU01 vezérlő programozásához hozzon létre egy
virtuális hálózatot a Network Configurator programban, állítsa be az eszközparamétereket a virtuális
hálózatban, majd töltse le ezeket a tényleges eszközökre.
Ez a szakasz virtuális hálózat létrehozását ismerteti.
2-4-1Új virtuális hálózat létrehozása
A Network Configurator elindítása után új virtuális hálózatot hozhat létre.
Egyidejűleg csak egy virtuális hálózat szerkeszthető. Új hálózat létrehozásához a következő két módszer
használható.
(1) Válassza a File - New parancsot.
(2) Kattintson az eszköztáron a New gombra.
Megjegyzés: Új virtuális hálózat létrehozásakor a virtuális hálózat korábban megjelenített adatai törlődnek.
Ha szüksége van az előző virtuális hálózat adataira, új virtuális hálózat létrehozása előtt
mentse azokat.
2-4-2Hálózati számok
A hálózati szám (azaz a hálózati cím) az egyes hálózati tartományok számára beállított szám. Adott hálózat
összes eszközének ugyanazzal a hálózati számmal kell rendelkeznie.
A hálózati szám egy egyedi csomópont-azonosító (UNID) és a Network Configurator programból származó
csomóponti cím kombinációjából áll, és a hálózati számot az eszközzel együtt menti a program. Az UNID
adott eszköz azonosítására szolgál az összes hálózati tartományban.
A Network Configurator az új konfigurációs fájl létrehozási dátuma és időpontja alapján automatikusan
létrehozza a hálózati számot. Szokásos körülmények között a felhasználónak ezzel nem kell foglalkoznia.
Megjegyzés: Amikor a paraméterek letöltésére kerül sor az eszközökre, a paraméterekkel együtt UNID
értékként a hálózati szám átvitele is megtörténik, és ezt az eszközök tárolják. Éppen ezért,
amikor olyan eszközt használ, amelynek paraméterei már le vannak töltve egy másik
tartományba, az alaphelyzetbe állítás típusaként a Return to the out-of-box configuration, and
then emulate cycling power beállítást válassza, majd az UNID törléséhez hajtson végre
alaphelyzetbe állítást.
A hálózati szám beállításához a következő eljárás használható.
(1) Válassza a Network - Property parancsot.
(2) A Network Number csoportban jelölje be a Manual választókapcsolót.
FONTOS:Hálózat vagy alhálózat létesítésekor mindig egyedi hálózati számot adjon meg.
342. szakasz: A hálózati konfigurációs szoftver működése
A hálózati szám helytelen beállításakor másik eszközre mutató kapcsolat nyílhat meg. Az egyes hálózati
tartományokhoz eltérő hálózati számot kell megadni, míg ugyanazon tartomány összes eszközére ugyanazt
a hálózati számot kell beállítani.
2-4-3Eszközök felvétele
Eszközök két módon vehetők fel a virtuális hálózatba.
(1) Felvétel a hardverlistáról.
(2) A hálózati konfiguráció feltöltése a tényleges hálózatból.
Eszközök felvétele a hardverlistáról
A hardverlistáról két módon vehetők fel eszközök a virtuális hálózatba.
(1) A hardverlistán kattintson duplán a kijelölt eszközre.
(2) Jelölje ki az eszközt a hardverlistán, majd az egérrel húzza át a hálózati konfigurációs ablaktáblába.
Ha az eszköz korábban be lett jegyezve, az alábbi módon fog megjelenni:
A hálózati konfiguráció feltöltése a tényleges hálózatból (hálózatfeltöltés)
A hálózati konfiguráció kiolvasható a tényleges hálózatból, és ugyanez a konfiguráció létrehozható a virtuális
hálózatban. Csatlakoztassa a Network Configurator szoftvert a hálózathoz, majd az alábbi módszerek
valamelyikével töltse fel a hálózati konfigurációt.
(1) Válassza a Network - Upload parancsot.
(2) Kattintson az eszköztáron az Upload from Network gombra. Elindul a feltöltés, és sorban
megjelennek az észlelt eszközök.
2-4 Virtuális hálózat létrehozása35
(3) A hálózati konfigurációs ablaktáblában eszköz kijelölése nélkül kattintson az egér jobb oldali
gombjával, majd válassza a megjelenő helyi menün az Upload parancsot.
Ha a feltöltés befejezése után további eszköz felvételére van szükség, ez a korábbi, „Eszközök felvétele a
hardverlistáról” eljárással hajtható végre.
FONTOS:Ha CS/CJ sorozatú DeviceNet Egység található a hálózatban, tiltsa ennek master
funkcióját, és ezután hajtsa végre a feltöltést. A master funkció engedélyezésekor
sikertelen lehet az eszközparaméterek feltöltése.
Megjegyzés:– Hálózat feltöltésekor a virtuális hálózat korábban megjelenített adatai törlődnek. Ha
szüksége van az előző virtuális hálózat adataira, hálózat feltöltése előtt mentse azokat.
– Beállított hálózati számmal rendelkező eszközöket tartalmazó hálózat feltöltésekor
hálózati számként az eszközökben beállított értéket használja a rendszer.
2-4-4Eszközök törlése
Eszközök három módon törölhetők a virtuális hálózatból.
(1) Jelölje ki az eszközt, és válassza az Edit - Delete parancsot.
(2) Jelölje ki az eszközt, és az eszköztáron kattintson a Delete gombra.
(3) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a Delete
parancsot.
A törlés előtt a művelet megerősítését kérő párbeszédpanel jelenik meg. Az eszköz törléséhez kattintson a
Delete gombra.
362. szakasz: A hálózati konfigurációs szoftver működése
2-4-5A csomóponti cím megváltoztatása
Amikor eszközt vesz fel a hardverlistáról, a program automatikusan egy 0 és 63 közötti, még nem használt
csomóponti címet rendel sorban az eszközökhöz.
A hozzárendelt csomóponti cím két módon változtatható meg.
(1) Jelölje ki az eszközt, és válassza a Device - Change Node Address parancsot.
(2) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a Change
Node Address parancsot.
A következő párbeszédpanel jelenik meg. Módosítsa a csomóponti címet, majd kattintson az OK gombra.
2-4-6Az eszközmegjegyzések megváltoztatása
Amikor eszközt vesz fel a hardverlistáról, a megjelenített megjegyzés lesz az eszköz típusa. Az
eszközmegjegyzések két módon állíthatók be.
(1) Jelölje ki az eszközt, és válassza a Device - Change Device Comment parancsot.
(2) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a Change
Device Comment parancsot.
A következő párbeszédpanel jelenik meg. Adja meg az eszköz nevét, majd kattintson az OK gombra.
2-4 Virtuális hálózat létrehozása37
2-5Hálózati konfigurációs fájlok mentése és olvasása
A virtuális hálózathoz létrehozott hálózati konfiguráció fájlba menthető. Az így mentett fájl megnyitható,
módosítható, illetve hálózati csatlakozással letölthető az eszközökre.
A hálózati konfigurációs fájlhoz jelszó állítható be. A beállított jelszót titkosítva a fájlba menti a rendszer. A
hálózati konfigurációs fájlhoz beállított jelszóval megakadályozható a fájl véletlenszerű vagy jogosulatlan
használata.
A hálózati konfigurációs fájl jelszava a következő műveletek végrehajtásakor adható meg:
•a hálózati konfigurációs fájl mentése,
•a hálózati konfigurációs fájl olvasása,
•a hálózati konfigurációs fájl jelszavának módosítása.
A fájl mentéséhez a jelszavaknak meg kell egyezniük. Ha fájl megnyitásakor a jelszavak nem egyeznek meg,
a program védett üzemmódba kerül. Ebben az üzemmódban a Network Configurator néhány művelete nem
hajtható végre.
A hálózati konfigurációs fájl jelszava a fájl első mentésekor állítható be. A jelszó 6 és 16 közötti számú
alfanumerikus karakterből állhat. Ha nem kíván jelszót beállítani, hagyja üresen a mezőt, és kattintson az
OK gombra.
A hálózati konfigurációs fájlhoz beállított jelszó megváltoztatásához válassza a File - Change Password
parancsot. A jelszó módosítása után újra menteni kell a fájlt és a jelszót.
FONTOS:• Biztonsági okokból célszerű jelszót beállítani a hálózati konfigurációs fájlokhoz.
• Ügyeljen a beállított jelszó biztonságos tárolására. Ha elfelejti a jelszót, nem fogja tudni
megnyitni a hálózati konfigurációs fájlt.
2-5-2A hálózati konfigurációs fájl mentése
A hálózati konfigurációs fájl mentése a következő módszerekkel hajtható végre.
(1) Válassza a File - Save vagy a File - Save As parancsot.
(2) Kattintson az eszköztáron a Save gombra.
Valamennyi esetben a Windows szokásos mentési párbeszédpanelje jelenik meg. Adja meg a mentés
helyét, a fájl nevét, majd kattintson a Save gombra.
A fájl első alkalommal történő mentésekor az Assign Password párbeszédpanel jelenik meg. Írja be a
hálózati konfigurációs fájlhoz beállítani kívánt jelszót.
A fájl későbbi mentésekor a Password Confirmation párbeszédpanel jelenik meg. Írja be a hálózati
konfigurációs fájl első mentésekor beállított jelszót.
A mentés sikeres végrehajtásakor a következő üzenet jelenik meg az üzenetek ablaktáblában:
382. szakasz: A hálózati konfigurációs szoftver működése
2-5-3Hálózati konfigurációs fájl olvasása
A mentett hálózati konfigurációs fájlok a következő módszerekkel olvashatók.
(1) Válassza a File - Open parancsot.
(2) Kattintson az eszköztáron az Open gombra.
Mindkét esetben a Windows szokásos fájlmegnyitási párbeszédpanelje jelenik meg. Jelölje ki a megnyitni
kívánt fájlt, majd kattintson az Open gombra.
Ezután a Check Password párbeszédpanel jelenik meg. Írja be a hálózati konfigurációs fájl mentésekor
beállított jelszót.
A megnyitás sikeres végrehajtásakor a következő üzenet jelenik meg az üzenetek ablaktáblában:
Megjegyzés: Ha a jelszavak nem egyeznek meg, a Network Configurator védett üzemmódban nyitja meg
a fájlt. Ekkor bizonyos műveletek nem hajthatók végre, ilyen például a fájl mentése, a
paraméterek letöltése és az eszköz állapotának megváltoztatása. A további tudnivalókat
lásd: 2-5-4 Védett üzemmód (39. oldal).
2-5-4Védett üzemmód
Ha hálózati konfigurációs fájl megnyitásakor a jelszavak nem egyeznek meg, a Network Configurator védett
üzemmódban nyitja meg a fájlt.
Ha a megadott jelszó nem megfelelő, a következő üzenet jelenik meg egy párbeszédpanelen és az üzenetek
ablaktáblában:
Védett üzemmódban a következő műveletek nem hajthatók végre:
•hálózati eszközök adatátviteli sebességének beállítása.
2-5 Hálózati konfigurációs fájlok mentése és olvasása39
2-6Eszköz jelszavas védelme
A biztonsági eszközök jelszót is tárolhatnak. Az eszközökhöz beállított jelszóval megakadályozható, hogy
valaki jogosulatlanul megváltoztassa a biztonsági eszköz paramétereit és állapotát.
2-6-1Eszközjelszó beállítása
Az eszközjelszó megadása a Network Configurator következő műveleteinek végrehajtásakor kötelező. Ha a
megadott jelszó nem megfelelő, ezek a műveletek nem hajthatók végre:
•hálózatletöltés,
•paraméterletöltés,
•konfiguráció zárolása,
•konfiguráció zárolásának feloldása,
•alaphelyzetbe állítás,
•állapot megváltoztatása,
•jelszó megváltoztatása.
Az egyes eszközökhöz a jelszó beállítása a következő módszerekkel hajtható végre. A művelet csak a
Network Configurator csatlakoztatott állapotában hajtható végre.
(1) Jelölje ki az eszközt, és válassza a Device - Change Password parancsot.
(2) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a Change
Password parancsot.
A Change Password párbeszédpanel jelenik meg. Írja be a jelenlegi jelszót, majd kétszer az új jelszót, végül
kattintson az OK gombra. A jelszó 6 és 16 közötti számú alfanumerikus karakterből állhat.
Az eszközjelszót a hálózati konfigurációs fájl nem tartalmazza. Az alapértelmezett beállítások között nem
szerepel jelszó. Ha az eszköz alaphelyzetbe állítása a Return to the out-of-box configuration, and then emulate cycling power beállítással történik, az visszatér a jelszó nélküli állapotba. Az eszköz alaphelyzetbe
állításához azonban meg kell adni az aktuális jelszót. Ügyeljen tehát az eszközjelszó biztonságos tárolására.
FONTOS:Biztonsági okokból célszerű jelszót beállítani az eszközökhöz.
Megjegyzés: Ha több eszközhöz ugyanazt a jelszót állítja be, és jelszót igénylő műveletet hajt végre, a
jelszó egyszeri megadását az összes érintett eszközre érvényesítheti. Ehhez a jelszóbeviteli
párbeszédpanelen jelölje be a Use this password for all device négyzetet.
2-6-2Elfelejtett eszközjelszó
Ha elfelejtett egy eszközjelszót, forduljon az OMRON ügyfélszolgálatához. Ha a Network Configurator
szoftverben telepítve van a Password Recovery Tool, és ebbe beírja az ügyfélszolgálattól kapott
helyreállítási kulcsot, az eszközt visszaállíthatja a jelszó nélküli állapotba.
A helyreállítási kulcs beszerzéséhez a következő adatok szükségesek. A Password Recovery Tool
segítségével ezeket lekérdezheti az eszközről. A további tudnivalókat lásd az E) függelékben.
•Vendor ID
•Serial number
•Counter
402. szakasz: A hálózati konfigurációs szoftver működése
2-7Eszközparaméterek és -tulajdonságok
A bejegyzett eszközparaméterek korlátozás nélkül szerkeszthetők a virtuális hálózaton. Emellett a hálózati
konfigurációs fájlként mentett paramétereknél később megnyithatja a fájlt, és letöltheti a paramétereket egy
eszközre, vagy módosíthatja azokat.
2-7-1Eszközparaméterek szerkesztése
Az eszközparaméterek szerkesztése a következő módszerekkel hajtható végre.
(1) Kattintson duplán egy eszközikonra.
(2) Jelölje ki az eszközt, és válassza a Device - Parameter - Edit parancsot.
(3) Jelölje ki az eszközt, és az eszköztáron kattintson az Edit Parameter gombra.
(4) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a
Parameter - Edit parancsot.
Az eszközparaméterek szerkesztési ablaka az eszköznek megfelelően más és más lehet.
A DST1 sorozatú Biztonsági I/O modulok eszközparamétereinek szerkesztéséről lásd: 4. szakasz
(69. oldal).
Az NE1A-SCPU01 eszközparamétereinek szerkesztéséről lásd: 5. szakasz (79. oldal).
2-7-2Eszközparaméterek feltöltése
A hálózat összes eszközének valamennyi paramétere feltölthető a hálózatból. A következő módszerekkel
egy vagy több kijelölt eszközről feltölthetők a paraméterek. A művelet csak a Network Configurator
csatlakoztatott állapotában hajtható végre.
(1) Jelöljön ki egy vagy több eszközt, és válassza a Device - Parameter - Upload parancsot.
(2) Jelöljön ki egy vagy több eszközt, és kattintson az eszköztáron az Upload from Device gombra.
(3) Jelöljön ki egy vagy több eszközt, kattintson valamelyikre az egér jobb oldali gombjával, és válassza a
helyi menün a Parameter - Upload parancsot.
FONTOS:Ha CS/CJ sorozatú DeviceNet Egység található a hálózatban, tiltsa ezek master
funkcióját, és ezután hajtsa végre a feltöltést. A master funkció engedélyezésekor
sikertelen lehet az eszközparaméterek feltöltése.
Megjegyzés: A hálózati konfiguráció feltöltéséről lásd „A hálózati konfiguráció feltöltése a tényleges
hálózatból (hálózatfeltöltés)” című részt (2-4-3 Eszközök felvétele (35. oldal)).
2-7-3Eszközparaméterek letöltése
Az eszközparaméterek letöltése két módon hajtható végre: letöltés a kijelölt eszközökre, illetve sorozatos
letöltés a hálózat valamennyi eszközére. Mindkét módszer elfogadható, azonban ügyeljen arra, hogy az
összes eszközre letöltse a paramétereket.
A művelet csak a Network Configurator csatlakoztatott állapotában hajtható végre. Emellett a paraméterek
letöltéséhez meg kell adni az eszközjelszavakat is.
Paraméterek letöltése kijelölt eszközre
A paraméterek letöltése a kijelölt eszközökre a következő módszerekkel hajtható végre.
(1) Jelöljön ki egy vagy több eszközt, és válassza a Device - Parameter - Download parancsot.
(2) Jelölje ki az eszközöket, és az eszköztáron kattintson a Download to Device gombra.
(3) Jelöljön ki egy vagy több eszközt, kattintson valamelyikre az egér jobb oldali gombjával, és válassza a
helyi menün a Parameter - Download parancsot.
Ezután a jelszóbeviteli párbeszédpanel jelenik meg. Írja be a kijelölt eszközökhöz tartozó jelszót, majd
kattintson az OK gombra.
Ha több eszköz van kijelölve, és mindegyikre ugyanaz az eszközjelszó van beállítva, az alábbi
párbeszédpanelen jelölje be a Use this password for all device négyzetet, így nem kell ismételten beírni a
jelszót az egyes eszközökhöz.
2-7 Eszközparaméterek és -tulajdonságok41
Paraméterek letöltése az összes hálózati eszközre (hálózatletöltés)
A paraméterek letöltése a hálózat valamennyi eszközére a következő módszerekkel hajtható végre.
(1) Válassza a Network - Download parancsot.
(2) Kattintson az eszköztáron a Download to Network gombra.
(3) A hálózati konfigurációs ablaktáblában eszköz kijelölése nélkül kattintson az egér jobb oldali
gombjával, majd válassza a megjelenő helyi menün a Download parancsot.
Ezután a jelszóbeviteli párbeszédpanel jelenik meg. A Paraméterek letöltése kijelölt eszközre című részben
ismertetett módon írja be az eszközökhöz tartozó jelszót, majd kattintson az OK gombra.
Letöltési hibák
Ha a sorozatos letöltés közben hiba fordul elő, a következő párbeszédpanel jelenik meg.
A letöltés a következő eszközre 15 másodperc múlva folytatódni fog, ha nem kattint egyik gombra sem. Ha
a következő letöltést azonnal el szeretné indítani, kattintson a Continue gombra.
Ha az Abort gombra kattint, a letöltési folyamat megszakad (így a paraméterek nem töltődnek le a hátralévő
eszközökre).
A feldolgozás végén az előfordult hibák az üzenetek ablaktáblában jelennek meg.
422. szakasz: A hálózati konfigurációs szoftver működése
2-7-4Eszköztulajdonságok
Az eszköz adatai, a biztonsági és a szokásos I/O típusa, valamint a biztonsági aláírások a Device Property
párbeszédpanelen ellenőrizhetők.
A Device Property párbeszédpanel a következő módszerekkel jeleníthető meg.
(1) Jelöljön ki egy eszközt, és válassza a Device - Property parancsot.
(2) Jelöljön ki egy eszközt, és az eszköztáron kattintson a Device Property gombra.
(3) Jelöljön ki egy eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a
Property parancsot.
A General panellap
A General panellapon az eszköz adatait tekintheti meg, és megváltoztathatja a hálózati konfigurációs
ablaktáblában megjelenő eszközikont.
A Safety I/O Information panellap
Ezen a panellapon az eszköz biztonsági I/O besorolási adatait tekintheti meg.
2-7 Eszközparaméterek és -tulajdonságok43
Az I/O Information panellap
Ezen a panellapon az eszköz szokásos I/O besorolási adatait tekintheti meg.
A Signature panellap
Ezen a panellapon a Network Configurator által előállított, valamint a tényleges eszközhöz tartozó biztonsági
aláírást tekintheti meg.
442. szakasz: A hálózati konfigurációs szoftver működése
2-8Paraméterellenőrzés
A paraméterek letöltése után a felhasználónak paraméterellenőrzést kell végrehajtania annak vizsgálatára,
hogy a paraméterek megfelelően letöltődtek-e az eszközre. Az ellenőrzést a biztonsági eszközökre kell
végrehajtani.
2-8-1Eszközparaméterek ellenőrzése
A paraméterek letöltése után ezek ellenőrzése a következő módszerekkel hajtható végre. A művelet csak a
Network Configurator csatlakoztatott állapotában hajtható végre.
(1) Jelölje ki az eszközt, és válassza a Device - Parameter - Verify parancsot.
(2) Jelölje ki az eszközt, és az eszköztáron kattintson a Verify Parameter gombra.
(3) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a helyi menün a
Parameter - Verify parancsot.
Az eszközparaméterek feltöltődnek.
Elsőként maga a Network Configurator ellenőrzi, hogy a feltöltött paraméterek eltérnek-e a virtuális hálózat
paramétereitől. Ha nincs eltérés, a következő párbeszédpanel jelenik meg.
Ha az OK gombra kattint, a feltöltött paraméterek jelennek meg.
2-8 Paraméterellenőrzés45
A felhasználónak ellenőriznie kell, hogy az összes megjelenített paraméter egyezik-e a bemeneti értékekkel.
Ha az eszköz NE1A-SCPU01 vezérlő, a logikai kapcsolás is megjelenik, ahogy az a következő ábrán is
látható. Ellenőrizze ennek helyességét is.
Megjegyzés: A megjelenített paramétereket és logikai vázlatot ki is nyomtathatja. Ehhez kattintson az
ablak bal felső sarkában található Print gombra.
Az ellenőrzés befejezése után kattintson az ablak bal felső sarkában található Close gombra.
A következő üzenetpanel jelenik meg.
Ha a paraméterek megfelelőek, kattintson a Yes gombra.
Az ellenőrzési művelet befejezése után az eszközikonhoz tartozó biztonsági szimbólum
zöld színűre változik, ami az ellenőrzés végrehajtását jelzi.
FONTOS:A konfigurációs adatok letöltése után ellenőrizze a paramétereket,
valamint ezek és a biztonsági aláírás megfelelő mentését az eszközben.
Megjegyzés: – Az összes eszköz paramétereinek ellenőrzése után ügyeljen a hálózati
konfigurációs fájl megfelelő mentésére.
– Az ellenőrzött konfigurációs paraméter szimbólum biztosítja, hogy a hálózati
konfigurációs fájlban megfelelőek az eszközparaméterek. Ezt az adatot a hálózati
konfigurációs fájl tárolja, de maga az eszköz nem. Éppen ezért az ellenőrzött konfigurációs paraméter szimbólum csatolására még akkor sem kerül sor, ha a hálózati
konfigurációt egy már ellenőrzött eszközről való hálózatfeltöltéssel szerzi meg.
– Ha szerkeszti a korábban ellenőrzött paramétereket, az ellenőrzött konfigurációs
paraméter szimbólum eltűnik. Az eszközparamétereket ekkor újból ellenőrizni kell.
462. szakasz: A hálózati konfigurációs szoftver működése
Paramétereltérés
Ha a Network Configurator eltérést észlel a paraméterek ellenőrzésekor, a következő ábrán látható módon
megjeleníti a nem egyező paramétert és a biztonsági aláírást.
Ellenőrizze a paraméterértékeket, és hajtsa végre újra a letöltést.
2-8 Paraméterellenőrzés47
2-9Konfiguráció zárolása
Az eszközparaméterek ellenőrzése után hajtson végre felhasználói tesztet. Az eszköz valamennyi
műveletének ellenőrzése azt jelenti, hogy a felhasználó igazolta az eszközparaméterek helyességét.
A konfigurációs zárolási szimbólum azt jelzi, hogy a felhasználói tesztet végrehajtották.
2-9-1Az eszközkonfiguráció zárolása
A felhasználói teszt végrehajtása után a konfiguráció zárolása a következő módszerekkel hajtható végre. A
művelet csak a Network Configurator csatlakoztatott állapotában hajtható végre. Emellett a konfiguráció csak
akkor zárolható, ha végrehajtották az eszköz ellenőrzését.
(1) Jelöljön ki egy vagy több eszközt, és válassza a Device - Parameter - Lock parancsot.
(2) Jelöljön ki egy vagy több eszközt, kattintson valamelyikre az egér jobb oldali gombjával, és válassza a
helyi menün a Parameter - Lock parancsot.
Ezután a jelszóbeviteli párbeszédpanel jelenik meg. Írja be a kijelölt eszközökhöz tartozó jelszót, majd
kattintson az OK gombra.
Ha több eszköz van kijelölve, és mindegyikre ugyanaz az eszközjelszó van beállítva, az alábbi
párbeszédpanelen jelölje be a Use this password for all device négyzetet, így nem kell ismételten beírni a
jelszót az egyes eszközökhöz.
A konfiguráció zárolási műveletének befejezése után a virtuális hálózaton az eszközikonhoz
tartozó biztonsági szimbólum lakatra változik, ami a zárolás végrehajtását jelzi.
FONTOS:A konfiguráció zárolása előtt ellenőrizni kell az eszköz megfelelő
működését.
Megjegyzés: – Az összes eszköz konfigurációjának zárolása után ügyeljen a hálózati
konfigurációs fájl megfelelő mentésére.
– A konfiguráció zárolását jelző szimbólum egyúttal azt is jelzi, hogy végrehajtották az
eszköz tesztelését. Ezt az adatot maga az eszköz és a hálózati konfigurációs fájl is
tárolja.
– A konfiguráció zárolásának végrehajtása után nem tölthet le paramétereket az eszközre.
A paraméterek módosításához fel kell oldani a konfiguráció zárolását.
– Ha szerkeszti az ellenőrzött eszközparamétereket, az ellenőrzött konfigurációs
paraméter szimbólum eltűnik. Az eszközparamétereket ekkor újból ellenőrizni kell.
2-9-2Az eszközkonfiguráció zárolásának feloldása
Ha olyan eszközparamétereket szeretne módosítani, amelyeknél zárolták a konfigurációt, fel kell oldani ezt
a zárolást. A kijelölt eszközöknél a konfiguráció zárolásának feloldása a következő módszerekkel hajtható
végre. A művelet csak a Network Configurator csatlakoztatott állapotában hajtható végre.
(1) Jelöljön ki egy vagy több eszközt, és válassza a Device - Parameter - Unlock parancsot.
(2) Jelöljön ki egy vagy több eszközt, kattintson valamelyikre az egér jobb oldali gombjával, és válassza a
helyi menün a Parameter - Unlock parancsot.
Ezután a jelszóbeviteli párbeszédpanel jelenik meg. 2-9-1 Az eszközkonfiguráció zárolása (48. oldal)
részben megadott módon írja be a kijelölt eszközökhöz tartozó jelszót, majd kattintson az OK gombra.
A konfiguráció zárolásának feloldása után a virtuális hálózaton az eszközikonhoz tartozó
biztonsági szimbólum ismét az ellenőrzött konfigurációs paraméter lesz.
Megjegyzés: Ha a konfiguráció zárolásának feloldása után módosítja az
eszközparamétereket, a paraméterek újbóli ellenőrzése után zárolja
a konfigurációt.
482. szakasz: A hálózati konfigurációs szoftver működése
2-10Eszköz alaphelyzetbe állítása és állapotának megváltoztatása
Ez a szakasz a biztonsági eszközök alaphelyzetbe állítását és állapotának megváltoztatását ismerteti.
Egyes eszköztípusoknál az állapot nem változtatható meg.
2-10-1Az alaphelyzetbe állítás típusai
A biztonsági eszközök alaphelyzetbe állítása három módon hajtható végre.
Alaphelyzetbe állítás típusaLeírás
Emulate cycling powerAlaphelyzetbe állítás a tápfeszültség ki-, majd bekapcsolásának
megfelelően.
Return to the out-of-box configuration, and
then emulate cycling power.
Return to the out-of-box configuration
except to preserve the following parameters,
and then emulate cycling power.
A biztonsági eszköz a következő adatokat tárolja a nem törlődő memóriában:
TípusAlapbeállításBeállítás idejeLeírás
EszközparaméterNincs konfigurálvaParaméterletöltésFelhasználó által beállított paraméterek
Csomóponti cím
(szoftveres
beállítás)
Adatátviteli
sebesség
(szoftveres
beállítás)
TUNID
(cél egyedi
csomópontazonosítója)
JelszóNincs jelszóJelszó módosításaAz eszköz jelszava
CFUNID
(konfiguráció saját
egyedi csomópontazonosítója)
OCPUNID
(kimeneti
csatlakozási pont
egyedi csomópontazonosítója)
63Csomóponti cím
125 Kbit/sAdatátviteli
Nincs beállítvaElső
Nincs beállítvaElső
Nincs beállítvaElső biztonsági
Az eszköz nem törlődő memóriájában tárolt adatok
visszaállítása az alapértelmezett értékekre, majd újraindítás.
Az eszköz nem törlődő memóriájában tárolt adatok közül az itt
nem jelöltek visszaállítása az alapértelmezett értékekre, majd
újraindítás.
és programok
A csomóponti cím az indításkor,
módosítása
sebesség
módosítása
paraméterletöltés
paraméterletöltés
kommunikáció
indítása
szoftveres beállítás engedélyezve
Az adatátviteli sebesség az indításkor,
szoftveres beállítás engedélyezve (csak
NE1A-SCPU01)
A helyi csomópont azonosítója a
Biztonsági hálózatban, a hálózati szám és
a csomóponti cím kombinációja
A konfiguráció forrásának egyedi
csomópont-azonosítója
A biztonsági kimeneti kapcsolatot
megnyitó Biztonsági master egyedi
csomópont-azonosítója
A fenti adatokat az eszköz nem törlődő memóriája tárolja, így ezek a tápfeszültség kikapcsolása után is
megmaradnak. Az adatok törléséhez, és így az alapértelmezett beállításokhoz való visszatéréshez az
alaphelyzetbe állítást a Return to the out-of-box configuration, and then emulate cycling power vagy a Return to the out-of-box configuration except to preserve the following parameters, and then emulate cycling power
beállítással kell végrehajtani.
! FIGYELEM
Az eszköz hálózatba csatlakoztatása előtt az előző konfigurációs adatok törlésének
elmulasztása a biztonsági funkciók kiesését, személyi sérülést vagy akár halált is okozhat.
2-10 Eszköz alaphelyzetbe állítása és állapotának megváltoztatása49
2-10-2Eszközök alaphelyzetbe állítása
Az eszközök alaphelyzetbe állításához a következő módszerek használhatók. A művelet csak a Network
Configurator csatlakoztatott állapotában hajtható végre.
(1) Jelöljön ki egy vagy több eszközt, és válassza a Device - Reset parancsot.
(2) Jelöljön ki egy vagy több eszközt, kattintson valamelyikre az egér jobb oldali gombjával, és válassza a
helyi menün a Reset parancsot.
Az alábbi ábrán is látható párbeszédpanel jelenik meg. Adja meg az alaphelyzetbe állítás típusát és a jelszót,
majd kattintson az OK gombra.
Ha például a jelszó kivételével az összes paraméternél vissza kívánja állítani az alapértelmezett értéket, a
következő beállítást használja:
2-10-3Az alaphelyzetbe állítás típusai és az eszközállapot
Az alaphelyzetbe állítás nem minden típusnál és eszközállapotnál használható.
Alaphelyzetbe állítás
típusa
Emulate cycling powerAlaphelyzetbe
Return to the out-of-box
configuration, and then
emulate cycling power.
Return to the out-of-box
configuration except to
preserve the following
parameters, and then
emulate cycling power.
Eszközállapot
Biztonsági
kapcsolat
létesítése
megtörtént, a
konfiguráció
zárolva van
állítás nem
lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Biztonsági
kapcsolat
létesítése
megtörtént, a
konfiguráció nincs
zárolva
Alaphelyzetbe
állítás nem
lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Biztonsági
kapcsolat
létesítése nem
történt meg, a
konfiguráció
zárolva van
Alaphelyzetbe
állítás lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Alaphelyzetbe
állítás nem
lehetséges
Biztonsági
kapcsolat
létesítése nem
történt meg, a
konfiguráció nincs
zárolva
Alaphelyzetbe
állítás lehetséges
Alaphelyzetbe
állítás lehetséges
Alaphelyzetbe
állítás lehetséges
502. szakasz: A hálózati konfigurációs szoftver működése
2-10-4Eszközállapot megváltoztatása
Az állapot megváltoztatása nem minden eszköznél áll rendelkezésre.
Az NE1A-SCPU01 vezérlő az IDLE és a RUN üzemmód között válthat. Az NE1A-SCPU01 üzemmódjait a
A DST1 sorozatú Biztonsági I/O moduloknál nincs szükség üzemmódváltásra.
Az eszközök üzemmódjának módosításához a következő módszerek használhatók. A művelet csak a
Network Configurator csatlakoztatott állapotában hajtható végre.
(1) Jelölje ki az eszközt, és válassza a Device - Change Mode parancsot, majd a kívánt üzemmódot.
(2) Jelölje ki az eszközt, kattintson rá az egér jobb oldali gombjával, és válassza a Device - Change Mode
parancsot, majd a kívánt üzemmódot.
Ezután a jelszóbeviteli párbeszédpanel jelenik meg. Írja be a kijelölt eszközökhöz tartozó jelszót, majd
kattintson az OK gombra.
2-10 Eszköz alaphelyzetbe állítása és állapotának megváltoztatása51
522. szakasz: A hálózati konfigurációs szoftver működése
Ez a szakasz DeviceNet Safety hálózatok felépítését ismerteti a következő két eset bemutatásával:
(1) új Biztonsági hálózat létrehozása,
(2) meglévő Biztonsági hálózat módosítása.
3-1-1Új Biztonsági hálózat létrehozása
Az itt következő eljárásból megismerhető, hogy új Biztonsági hálózat tervezésével hogyan építhető fel a rendszer
a Network Configurator segítségével, és ezután hogyan tölthetők le a paraméterek a hálózati eszközökre.
Rendszertervezés és programozás
1. A Network Configurator indítása
Indítsa el a Network Configurator programot.
Lásd: 2-1-1 A Network Configurator indítása és bezárása (27. oldal).
2. Virtuális hálózat létrehozása
A hardverlistán lévő eszköz hozzáadásával hozza létre a virtuális hálózatot. Ha a felhasználónak kell
megadnia a hálózati számot, állítsa be ezt is.
Lásd: 2-4 Virtuális hálózat létrehozása (34. oldal).
3. Eszközparaméterek szerkesztése és programozása
Állítsa be a virtuális hálózatban konfigurált DST1 sorozatú I/O modulok paramétereit.
Lásd: 4. szakasz: Biztonsági I/O modul paramétereinek szerkesztése (69. oldal), valamint DST1 Series
I/O Terminal Operation Manual (DST1 sorozatú I/O modulok használati útmutatója) (Z904).
Állítsa be a virtuális hálózatban konfigurált NE1A-SCPU01 vezérlő paramétereit.
Lásd: 5. szakasz: A Biztonsági hálózati vezérlõ paramétereinek szerkesztése (79. oldal), valamint
Safety Network Controller Operation Manual (Biztonsági hálózati vezérlő használati útmutatója) (Z906).
Programozza a virtuális hálózatban konfigurált NE1A-SCPU01 vezérlőt.
Lásd: 6. szakasz: A Biztonsági hálózati vezérlõ programozása (97. oldal), valamint Safety Network
4. A használni kívánt hálózati sávszélesség ellenőrzése
Ellenőrizze, hogy a biztonsági I/O kommunikációhoz használt sávszélesség nem haladja-e meg a
hálózatban megengedett sávszélességet. Ha igen, a 2. lépéstől kezdve dolgozza át a hálózati konfigurációt.
Lásd: 3-2 A hálózati sávszélesség ellenõrzése (59. oldal).
5. A maximális válaszidő kiszámítása és ellenőrzése
Számítsa ki az összes biztonsági láncra a maximális válaszidőt, és ellenőrizze, hogy ezek megfelelnek-
e az előírt feltételeknek. Ha nem, a 2. lépéstől kezdve dolgozza át a hálózati konfigurációt.
Lásd: 3-3 A maximális válaszidõ kiszámítása és ellenõrzése (63. oldal).
6. A hálózati konfigurációs fájl mentése
Mentse a teljes tervet tartalmazó hálózati konfigurációs fájlt.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
7. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
A következő műveleteket a hálózat telepítése és bekötése után a Network Configurator hálózathoz
csatlakoztatásával kell végrehajtani.
FONTOS:Rendeljen egyedi biztonsági hálózati számot minden biztonsági hálózathoz vagy
alhálózathoz.
Konfigurálás
8. A Network Configurator indítása és csatlakoztatása a hálózathoz
Indítsa el a Network Configurator programot, és csatlakoztassa a hálózathoz az NE1A-SCPU01
vezérlő USB-portja vagy a DeviceNet illesztőkártya segítségével.
Lásd: 2-3 Csatlakozás a hálózathoz (32. oldal).
9. A hálózati konfigurációs fájl beolvasása
Olvassa be a teljes tervet tartalmazó, mentett hálózati konfigurációs fájlt.
Lásd: 2-5-3 Hálózati konfigurációs fájl olvasása (39. oldal).
10. Eszközök alaphelyzetbe állítása
Ha a felhasználói teszt eredményei vagy a paraméterek újbóli letöltése miatt a konfiguráció módosítására
van szükség, az új paraméterek letöltése előtt törölni kell az előző konfigurációt. Állítsa alaphelyzetbe az
eszközt a Return to the out-of-box configuration, and then emulate cycling power beállítással.
Lásd: 3-1-2 Meglévõ biztonsági hálózat módosítása (56. oldal).
543. szakasz: Biztonsági hálózatok felépítése
11. Eszközparaméterek letöltése
Töltse le az összes eszközre a paramétereket.
Lásd: 2-7-3 Eszközparaméterek letöltése (41. oldal).
12. A letöltött eszközparaméterek és biztonsági aláírások ellenőrzése
Ellenőrizze az összes eszköznél a paramétereket, valamint a bevitt eszközparaméterek és program
megfelelő letöltését és mentését az eszközökre.
Lásd: 2-8 Paraméterellenõrzés (45. oldal).
13. A hálózati konfigurációs fájl mentése
Mentse a hálózati konfigurációs fájlt, ha az összes eszköznél végrehajtotta a paraméterek ellenőrzését.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
14. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
FONTOS:• Az eszközparaméterek letöltése után ellenőrizze, hogy megfelelőek-e az eszközökre
mentett paraméterek és biztonsági aláírások.
• Az Open only megnyitási típus választásakor ellenőrizze a Biztonsági master és a
Biztonsági slave megfelelő konfigurálását.
Felhasználói teszt
15. Felhasználói teszt
Magának a felhasználónak kell ellenőriznie az eszközparamétereket és a működést annak igazolására,
hogy megfelelnek a biztonsági rendszer előírt feltételeinek.
16. A Network Configurator indítása és csatlakoztatása a hálózathoz
Indítsa el a Network Configurator programot, és csatlakoztassa a hálózathoz az NE1A-SCPU01
vezérlő USB-portja vagy a DeviceNet illesztőkártya segítségével.
Lásd: 2-3 Csatlakozás a hálózathoz (32. oldal).
17. A hálózati konfigurációs fájl beolvasása
Olvassa be a már ellenőrzött paramétereket tartalmazó, mentett hálózati konfigurációs fájlt.
Lásd: 2-5-3 Hálózati konfigurációs fájl olvasása (39. oldal).
18. Konfiguráció zárolása
Zárolja az összes eszköz konfigurációját: ezzel jelzi, hogy ezek ellenőrzése megtörtént, és így
megakadályozhatja a paraméterek tévedésből történő átírását.
Lásd: 2-9-1 Az eszközkonfiguráció zárolása (48. oldal).
19. A hálózati konfigurációs fájl mentése
Mentse a virtuális hálózathoz létrehozott, zárolt konfigurációt tartalmazó hálózati konfigurációs fájlt.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
20. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
! FIGYELEM
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A rendszer működtetése előtt hajtson végre felhasználói tesztet annak igazolására, hogy
az összes eszköz konfigurációs adata helyes, és működésük megfelelő.
FONTOS:• Miután az összes eszköznél végrehajtotta a konfigurálást, felhasználói tesztet kell
végrehajtani a konfigurációs adatok és az eszközök megfelelő működésének
ellenőrzésére. A felhasználói tesztnek ki kell terjednie az egyes eszközök biztonsági
aláírásának vizsgálatára is.
• A felhasználói teszt végrehajtása után zárolni kell a konfigurációt.
A rendszer működtetése
21. Rendszer működtetése
Indítsa el a rendszert.
3-1 Alkalmazások55
3-1-2Meglévő biztonsági hálózat módosítása
Az itt következő eljárásból megismerhető, működtetése után hogyan módosítható a Biztonsági hálózat.
A rendszer módosítása
1. A rendszer leállítása
Kapcsolja ki a mozgó alkatrészek, például motorok tápfeszültségét, és állítsa le a rendszert. A hálózat
és az NE1A-SCPU01 vezérlő tápellátását ne szüntesse meg.
2. A Network Configurator indítása és csatlakoztatása a hálózathoz
Indítsa el a Network Configurator programot, és csatlakoztassa a hálózathoz az NE1A-SCPU01
vezérlő USB-portja vagy a DeviceNet illesztőkártya segítségével.
Lásd: 2-1-1 A Network Configurator indítása és bezárása (27. oldal) és 2-3 Csatlakozás a hálózathoz
(32. oldal).
3. Hálózati konfiguráció feltöltése
Töltse fel a hálózati konfigurációt, hogy az aktuális hálózati konfigurációval dolgozhasson.
Lásd: 2-4 Virtuális hálózat létrehozása (34. oldal).
4. Konfiguráció zárolásának feloldása
Az összes eszköznél oldja fel a konfiguráció zárolását, hogy módosítható legyen a hálózati konfiguráció.
Lásd: 2-9-2 Az eszközkonfiguráció zárolásának feloldása (48. oldal).
5. Eszközök alaphelyzetbe állítása
Az eszközparaméterek és a csomóponti cím módosítása előtt törölje az eszköz konfigurációját. Állítsa
alaphelyzetbe az eszközt a Return to the out-of-box configuration, and then emulate cycling power
beállítással.
6. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
7. A rendszer módosítása
A kitűzött céloknak megfelelően módosítsa a hálózatot, a bekötést és a csomóponti címeket, valamint
vegyen fel vagy töröljön eszközöket. Az újonnan felvett biztonsági eszközöket előzőleg konfigurálni kell.
! FIGYELEM
A Biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet be.
Az eszköz hálózatba csatlakoztatása előtt törölje az előző konfigurációs adatokat.
! FIGYELEM
A Biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet be.
Az eszköz hálózatba csatlakoztatása előtt állítsa be a megfelelő csomóponti címet és
adatátviteli sebességet.
Megjegyzés: A mentett hálózati konfigurációs fájl használatára nincs szükség, hiszen az eljárás célja az
eszközkonfigurációk zárolásának feloldása és az eszközök alaphelyzetbe állítása.
A rendszer áttervezése
8. A Network Configurator indítása
A rendszer áttervezéséhez indítsa el a Network Configurator programot.
9. A hálózati konfigurációs fájl beolvasása
Olvassa be a zárolt konfigurációt tartalmazó, mentett hálózati konfigurációs fájlt.
Lásd: 2-5-3 Hálózati konfigurációs fájl olvasása (39. oldal).
10. A virtuális hálózat módosítása
A kívánt változtatásoknak megfelelően vegyen fel vagy töröljön eszközöket, és módosítsa a csomóponti
11. Az eszközparaméterek és a program módosítása
A kívánt változtatásoknak megfelelően állítsa be és módosítsa a virtuális hálózatban konfigurált DST1
sorozatú I/O modulok paramétereit.
Lásd: 4. szakasz: Biztonsági I/O modul paramétereinek szerkesztése (69. oldal), valamint DST1 Series
I/O Terminal Operation Manual (DST1 sorozatú I/O modulok használati útmutatója) (Z904).
A kívánt változtatásoknak megfelelően állítsa be és módosítsa a virtuális hálózatban konfigurált NE1A-
SCPU01 vezérlő paramétereit.
Lásd: 5. szakasz: A Biztonsági hálózati vezérlõ paramétereinek szerkesztése (79. oldal), valamint
A kívánt változtatásoknak megfelelően hozza létre és módosítsa a virtuális hálózatban konfigurált
NE1A-SCPU01 vezérlő programját.
Lásd: 6. szakasz: A Biztonsági hálózati vezérlõ programozása (97. oldal), valamint Safety NetworkController Operation Manual (Biztonsági hálózati vezérlő használati útmutatója) (Z906).
12. A használni kívánt hálózati sávszélesség ellenőrzése
Ellenőrizze, hogy a biztonsági I/O kommunikációhoz használt sávszélesség nem haladja-e meg a
hálózatban megengedett sávszélességet. Ha igen, dolgozza át a tervezett változtatásokat.
Lásd: 3-2 A hálózati sávszélesség ellenõrzése (59. oldal).
13. A maximális válaszidő újbóli kiszámítása és ellenőrzése
Számítsa ki az összes biztonsági láncra a maximális válaszidőt, és ellenőrizze, hogy ezek megfelelnek-
e az előírt feltételeknek. Ha nem, dolgozza át a tervezett változtatásokat.
Lásd: 3-3 A maximális válaszidõ kiszámítása és ellenõrzése (63. oldal).
14. A hálózati konfigurációs fájl mentése
Mentse a végrehajtott módosításokat tartalmazó hálózati konfigurációs fájlt.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
15. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
A következő műveleteket a rendszermódosítások végrehajtása után a Network Configurator hálózathoz
csatlakoztatásával kell végrehajtani.
FONTOS:• Hálózat vagy alhálózat létesítésekor mindig egyedi hálózati számot adjon meg.
• Ha módosította a Biztonsági slave vagy a szokásos slave paramétereit, a paraméteradatok
nem fognak megegyezni az abban a Biztonsági masterben vagy szokásos masterben
lévőkkel, amelyben a slave be van jegyezve. Ezért egy sárga [ ! ] szimbólum jelenik meg a
slave ikonja mellett. Ha látható ez a szimbólum, a master paraméterszerkesztő
párbeszédpaneljének megnyitásával ellenőrizze a slave adatait. A Biztonsági slave-eket
tartalmazó hálózat vagy alhálózat létesítésekor mindig egyedi hálózati számot adjon meg.
Megjegyzés:Ha zárolt konfigurációjú eszköz paramétereit módosítja, a kulcs ikon sárga színűre változik.
Átkonfigurálás
16. A Network Configurator indítása és csatlakoztatása a hálózathoz
Indítsa el a Network Configurator programot, és csatlakoztassa a hálózathoz az NE1A-SCPU01
vezérlő USB-portja vagy a DeviceNet illesztőkártya segítségével.
Lásd: 2-3 Csatlakozás a hálózathoz (32. oldal).
17. A hálózati konfigurációs fájl beolvasása
Olvassa be a módosított tervet tartalmazó, mentett hálózati konfigurációs fájlt.
Lásd: 2-5-3 Hálózati konfigurációs fájl olvasása (39. oldal).
18. Eszközparaméterek letöltése
Töltse le az összes eszközre a paramétereket.
Lásd: 2-7-3 Eszközparaméterek letöltése (41. oldal).
19. A letöltött eszközparaméterek és biztonsági aláírások ellenőrzése
Ellenőrizze az összes olyan eszköznél a paramétereket, amelyeknél az előzetes ellenőrzést jelző ikon
látható, valamint ellenőrizze a bevitt eszközparaméterek és program megfelelő letöltését és mentését
az eszközökön.
Lásd: 2-8 Paraméterellenõrzés (45. oldal).
20. A hálózati konfigurációs fájl mentése
Mentse a hálózati konfigurációs fájlt, ha az összes eszköznél végrehajtotta a paraméterek ellenőrzését.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
21. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
FONTOS:• Az eszközparaméterek letöltése után ellenőrizze, hogy megfelelőek-e az eszközökre
mentett paraméterek és biztonsági aláírások.
• Az Open only megnyitási típus választásakor ellenőrizze a Biztonsági master és a
Biztonsági slave megfelelő konfigurálását.
3-1 Alkalmazások57
Megjegyzés: – A hálózati konfigurációs ablaktáblában az eszköz zároltként fog megjelenni, de a
tényleges eszköznél már fel van oldva a zárolás. Így a paraméterek letölthetők.
– Ha olyan eszközre tölt le paramétereket, amelynél a kulcs ikon sárga színűre változott a
paraméterek módosítása miatt, az ikonnak vissza kell térnie az ellenőrzés előtti állapotba
(fehér [ S ] szimbólum).
– Ha olyan eszközre tölt le paramétereket, amelynél a kulcs ikon színe nem változott meg,
mivel nem történt paramétermódosítás, az ikonnak vissza kell térnie az ellenőrzés
végrehajtását jelző állapotba (zöld [ S ] szimbólum).
Kiegészítő felhasználói teszt
22. Felhasználói teszt
Magának a felhasználónak kell ellenőriznie az eszközparamétereket és a működést annak igazolására,
hogy megfelelnek a biztonsági rendszer előírt feltételeinek.
23. A Network Configurator indítása és csatlakoztatása a hálózathoz
Indítsa el a Network Configurator programot, és csatlakoztassa a hálózathoz az NE1A-SCPU01
vezérlő USB-portja vagy a DeviceNet illesztőkártya segítségével.
Lásd: 2-3 Csatlakozás a hálózathoz (32. oldal).
24. A hálózati konfigurációs fájl beolvasása
Olvassa be az ellenőrzött paramétereket tartalmazó, mentett hálózati konfigurációs fájlt.
Lásd: 2-5-3 Hálózati konfigurációs fájl olvasása (39. oldal).
25. Konfiguráció zárolása
Zárolja az összes eszköz konfigurációját: ezzel jelzi, hogy ezek ellenőrzése megtörtént, és így
megakadályozhatja a paraméterek tévedésből történő átírását.
Lásd: 2-9-1 Az eszközkonfiguráció zárolása (48. oldal).
26. A hálózati konfigurációs fájl mentése
Mentse a zárolt konfigurációt tartalmazó hálózati konfigurációs fájlt.
Lásd: 2-5-2 A hálózati konfigurációs fájl mentése (38. oldal).
27. Kilépés a Network Configurator programból
Lépjen ki a Network Configurator programból.
! FIGYELEM
A biztonsági funkciók hibásan működhetnek, emiatt esetenként súlyos sérülés következhet
be. A rendszer működtetése előtt hajtson végre felhasználói tesztet annak igazolására, hogy
az összes eszköz konfigurációs adata helyes, és működésük megfelelő.
FONTOS:• Miután az összes eszköznél végrehajtotta a konfigurálást, felhasználói tesztet kell
végrehajtani a konfigurációs adatok és az eszközök megfelelő működésének
ellenőrzésére. A felhasználói tesztnek ki kell terjednie az egyes eszközök biztonsági
aláírásának vizsgálatára is.
• A felhasználói teszt végrehajtása után zárolni kell a konfigurációt.
A rendszer újraindítása
28. A rendszer működtetése
Indítsa el a rendszert.
583. szakasz: Biztonsági hálózatok felépítése
3-2A hálózati sávszélesség ellenőrzése
A DeviceNet hálózati sávszélességének közel 100%-a kihasználható. Ha viszont a beállítás meghaladja a
megengedett sávszélességet, időtúllépési hiba fordul elő.
Ez a szakasz a tervezett hálózatban a biztonsági I/O kommunikációhoz használt hálózati sávszélesség
ellenőrzését, valamint a beállított sávszélesség használati gyakoriságából az EPI-érték kiszámítási módját
ismerteti.
3-2-1A biztonsági I/O kommunikációhoz használt hálózati sávszélesség
ellenőrzése
A hálózati konfigurációs ablaktábla alsó részén a Network Configurator megjeleníti a virtuális hálózatban
beállított csatlakozások alapján a biztonsági I/O kommunikációhoz használt hálózati sávszélesség
százalékos értékét.
Az egyes adatátviteli sebességeknél a használt hálózati sávszélesség százalékértéke látható.
Csak biztonsági I/O kommunikáció végrehajtása
Ha kizárólag biztonsági I/O kommunikáció végrehajtására kerül sor, nem lehet probléma, ha a biztonsági I/
O kommunikációhoz használt hálózati sávszélesség közelítőleg 90%.
Ha a sávszélesség meghaladja a 90% értéket, a következő szakaszban ismertetett módon számítsa ki az
átlagos EPI-értéket, és ezt használja referenciaként a csatlakozások beállításához.
FONTOS:A hálózati sávszélesség mintegy 10%-át tartsa fenn a kapcsolat létesítéséhez és a
Network Configurator kommunikációjához. Ha a felhasználói alkalmazás explicit
üzenetkommunikációt használ, további hálózati sávszélességre van szükség. Ebben az
esetben az adatok mennyisége és a kommunikáció gyakorisága alapján határozza meg az
explicit üzenetek sávszélességét.
Biztonsági I/O kommunikáció és szokásos I/O kommunikáció végrehajtása
Ha a hálózatban egyaránt előfordul biztonsági I/O kommunikáció és szokásos I/O kommunikáció, külön meg
kell határozni az egyes típusok sávszélességét. Ebben az esetben ellenőrizze, hogy a biztonsági I/O
kommunikációhoz használt sávszélesség nem haladja-e meg a megengedett értéket.
A Network Configurator a kommunikációhoz a felhasználó által megadott sávszélességek alapján ki tudja
számítani az átlagos EPI-értéket. Ezen érték alapján állítsa be az egyes biztonsági kapcsolatokhoz az EPIértéket és a szokásos master kommunikációs ciklusidejét.
3-2 A hálózati sávszélesség ellenőrzése59
3-2-2A hálózati sávszélesség kiosztása
Az átlagos EPI-értékek kiszámítása a biztonsági I/O kommunikáció és a szokásos I/O kommunikáció
hálózati sávszélességeinek beírt használati arányai alapján történik.
Az EPI-értékek kiszámítása a következő eljárással hajtható végre:
1. Állítsa be megfelelően a virtuális hálózatot a Network Configurator programban.
2. A hálózati konfigurációs ablaktábla alján kattintson a Calculate EPI gombra.
3. Írja be a biztonsági I/O kommunikációban és a szokásos I/O kommunikációban használt hálózati
sávszélességet, majd kattintson a Calculate gombra.
4. Az összes biztonsági I/O kommunikáció átlagos EPI-értéke, valamint a szokásos I/O kommunikáció
ciklusideje jelenik meg az egyes adatátviteli sebességekhez. Tekintse át a biztonsági I/O kommunikáció
átlagos EPI-értékét és a szokásos master kommunikációs ciklusidejét a használni kívánt adatátviteli
sebességeknél.
FONTOS:• A hálózati sávszélesség mintegy 10%-át tartsa fenn a kapcsolat létesítéséhez és a
Network Configurator kommunikációjához. Ha a felhasználói alkalmazás explicit
üzenetkommunikációt használ, további hálózati sávszélességre van szükség. Ebben az
esetben az adatok mennyisége és a kommunikáció gyakorisága alapján határozza meg az
explicit üzenetek sávszélességét.
• A számítás eredménye az összes biztonsági kapcsolat átlagos értékét adja. Ezt az
értéket útmutatóként használja. Állítsa be az EPI-értéket a teljes hálózatban úgy, hogy
csökkenti azoknál a kapcsolatoknál, amelyek gyors válaszidőt igényelnek, míg növeli ott,
ahol nem szükséges a nagy sebesség.
•Ellenőrizze, hogy a hálózati konfigurációs ablaktábla alján megjelenő használati
gyakoriság a kiosztott érték vagy annál kisebb legyen, amikor a számítás eredménye
alapján módosítja a teljes hálózat EPI-értékét. Kommunikációs időtúllépési hiba fordulhat
elő, ha a számított sávszélesség nem megfelelően van kiosztva a szokásos
kommunikációnál, mivel a biztonsági I/O kommunikáció elsőbbséget élvez a szokásos I/O
kommunikációval szemben.
• A biztonsági és a szokásos kommunikációban használt teljes hálózati sávszélesség a
maximális érték 90%-a körüli lehet, azaz 10% vagy annál nagyobb sávszélességet fenn
kell tartani az explicit üzenetkommunikáció számára.
• A beállított értékek ellenőrzésére hajtson végre felhasználói tesztet.
Megjegyzés: – Ha nem kíván használni szokásos I/O kommunikációt, az ehhez tartozó hálózati
sávszélességet állítsa 0 értékre.
– Az EPI 1 ms-os lépésekben állítható. A használt hálózati sávszélesség így kisebb lehet
a számított érték alapján kiosztott értéknél.
603. szakasz: Biztonsági hálózatok felépítése
3-2-3Példa az EPI számítására
Az EPI számítási példájában a következő hálózati konfigurációt használjuk. Az adatátviteli sebesség 500 Kbit/s.
Az NE1A-SCPU01 vezérlő biztonsági kapcsolatot létesít négy DST1-ID12SL-1 bemeneti modul és négy
DST1-MD16SL-1 I/O modul között. Az alapértelmezett beállítási értékeket használjuk az összes biztonsági
kapcsolatnál, és az EPI értéke 10 ms.
A CJ1W-DRM21 szabványos kapcsolatot létesít a négy DRT2-ID16 bemeneti modul és a négy DRT2-OD16
kimeneti modul között. Az alapértelmezett beállítási értékeket használjuk, és a CJ1W-DRM21 kommunikációs
ciklusidejét automatikusan állítja be a rendszer, de az a kb. 3,2 ms-os ciklusidővel kísérli meg a működést.
3-2 A hálózati sávszélesség ellenőrzése61
Itt a hálózati sávszélesség 70%-át a biztonsági kommunikációhoz, 20%-át a szokásos kommunikációhoz
rendeljük.
A számítás eredményéből látható, hogy a biztonsági kapcsolatok EPI-értéke 7 ms lehet, míg a szokásos
master kommunikációs ciklusideje 6 ms értékre állítható be.
A számítási eredmények alapján az NE1A-SCPU01 vezérlő összes biztonsági kapcsolatánál az EPI-értéket
állítsa 7 ms-ra.
A CJ1W-DRM21 kommunikációs ciklusideje pedig legyen 6 ms.
623. szakasz: Biztonsági hálózatok felépítése
3-3A maximális válaszidő kiszámítása és ellenőrzése
A hálózat tervezésének utolsó lépése a biztonsági láncok válaszidejének kiszámítása. Magának a
felhasználónak kell ellenőriznie, hogy az összes biztonsági lánc válaszideje megfelel-e az előírt feltételeknek.
3-3-1A válaszidő fogalma
A válaszidő a működő eszközök között a legrosszabb leállási időt jelenti, amikor hibák vagy meghibásodások
fordulnak elő a biztonsági láncokban. A biztonsági távolság a válaszidőből számítható ki.
A válaszidő minden biztonsági láncra kiszámítható. Az előforduló jellemző biztonsági láncok a következők:
(1) NE1A-SCPU01 önálló rendszer
Biztonsági
érzékelő/kapcsoló
NE1A-SCPU01
Működtető
(2) Távoli bemenet – NE1A-SCPU01 kimenet
Biztonsági
érzékelő/kapcsoló
DST1 sorozatú
I/O modul
Hálózat
NE1A-SCPU01
Működtető
(3) NE1A-SCPU01 bemenet – távoli kimenet
Biztonsági
érzékelő/kapcsoló
NE1A-SCPU01
Hálózat
DST1 sorozatú
I/O modul
Működtető
(4) Távoli bemenet – távoli kimenet
Biztonsági
érzékelő/kapcsoló
DST1 sorozatú
I/O modul
NE1A-SCPU01
HálózatHálózat
DST1 sorozatú
I/O modul
Működtető
Megjegyzés: Ha hiba vagy meghibásodás fordul elő a biztonsági láncban, a kimenet leállítása a
válaszidőn belül megtörténik.
3-3 A maximális válaszidő kiszámítása és ellenőrzése63
3-3-2A maximális válaszidő kiszámítása
ó
A válaszidő összetevői
Az egyes biztonsági láncoknál a válaszidő összetevői a következők.
(1) NE1A-SCPU01 önálló rendszer
Biztonsági
érzékelő/kapcsol
Érzékelő/
kapcsoló
válaszideje
NE1A-SCPU01
Helyi bemenet/helyi
kimenet
válaszideje
(A)
Működtető
Működtető
válaszideje
(2) Távoli bemenet – NE1A-SCPU01 kimenet
Biztonsági
érzékelő/kapcsoló
Érzékelő/
kapcsoló
válaszideje
DST1 sorozatú
I/O modul
Bemeneti
válaszidő
(E)
Hálózati
válaszidő
(G)
NE1A-SCPU01
Távoli
bemenet/helyi
kimenet
válaszideje
(3) NE1A-SCPU01 bemenet – távoli kimenet
Biztonsági
érzékelő/kapcsoló
Érzékelő/
kapcsoló
válaszideje
NE1A-SCPU01
Helyi
bemenet/távoli
kimenet
válaszideje
(C)
Hálózati
válaszidő
(G)
DST1 sorozatú
I/O modul
Kimeneti
válaszidő
(4) Távoli bemenet – távoli kimenet
Működtető
Működtető
(B)
(F)
válaszideje
Működtető
Működtető
válaszideje
Biztonsági
érzékelő/kapcsoló
Érzékelő/
kapcsoló
válaszideje
DST1 sorozatú
I/O modul
Bemeneti
válaszidő
(E)
Hálózati
válaszidő
(G)
NE1A-SCPU01
Távoli bemenet/
távoli kimenet
válaszideje
(D)
Hálózati
válaszidő
(G)
DST1 sorozatú
I/O modul
Kimeneti
válaszidő
(F)
Működtető
Működtető
válaszideje
A maximális válaszidő képlete
ElemKéplet
A Az NE1A-SCPU01 helyi bemenetének/helyi
kimenetének válaszideje (ms)
B Az NE1A-SCPU01 távoli bemenetének/helyi
kimenetének válaszideje (ms)
C Az NE1A-SCPU01 helyi bemenetének/távoli
kimenetének válaszideje (ms)
D Az NE1A-SCPU01 távoli bemenetének/távoli
kimenetének válaszideje (ms)
E DST1 sorozatú I/O modul bemeneti válaszideje (ms) Kikapcsolási késleltetés + 16,2
F DST1 sorozatú I/O modul kimeneti válaszideje (ms) 6,2 + relé válaszideje
G Hálózati válaszidő (ms)Használja a Network Configurator számítási
FONTOS:Az SNC programban az NE1A-SCPU01 ciklusidejét adja hozzá a biztonsági lánc
válaszidejéhez, amikor egy funkcióblokk kimenete vissza van vezetve a funkcióblokk
bemeneti oldalára.
A Network Configurator programban ellenőrizze az NE1A-SCPU01 ciklusidejét, az I/O frissítési ciklusidőt és
a hálózati válaszidőt.
643. szakasz: Biztonsági hálózatok felépítése
Az NE1A-SCPU01 vezérlőhöz tartozó Edit Device Parameters párbeszédpanel Mode/Cycle Time lapján
ellenőrizze az NE1A-SCPU01 Cycle Time és az I/O Refresh Cycle Time értékét.
Az NE1A-SCPU01 vezérlőhöz tartozó Edit Device Parameters párbeszédpanel Safety Connections lapján
ellenőrizze a hálózati válaszidőt.
3-3 A maximális válaszidő kiszámítása és ellenőrzése65
Példák a maximális válaszidő kiszámítására
1. példa: Távoli bemenet – NE1A-SCPU01 kimenet
SNC ciklusidő = 7 ms
I/O frissítési ciklusidő = 3,5 ms
NE1A-SCPU01
DST1 sorozatú
I/O modul
Kapcsoló
Biztonsági kapcsolat (EPI = 7 ms)
hálózati válaszidő = 28 ms
Maximális válaszidő (ms)
= kapcsoló válaszideje
+ DST1 sorozatú I/O modul bemeneti válaszideje
+ hálózati válaszidő
+ NE1A-SCPU01 távoli bemenetének/helyi kimenetének válaszideje
+ működtető válaszideje
Ellenőrizze, hogy a kiszámított maximális válaszidő az összes biztonsági láncban megfelel-e az előírt
feltételeknek. Ha a válaszidő nagyobb a kívánt értéknél, dolgozza át a hálózati tervet a maximális válaszidőt
befolyásoló következő szempontok figyelembevételével:
•Az EPI-érték csökkentése csökkenti a hálózati válaszidőt. Az EPI-érték csökkentésével azonban
csökken a többi kapcsolat rendelkezésére álló hálózati sávszélesség is.
•Az NE1A-SCPU01 vezérlő ciklusidejét automatikusan számítja ki a rendszer a program mérete, a
csatlakozások száma stb. alapján. A rövid válaszidőt igénylő biztonsági láncokban lehetőség van másik
NE1A-SCPU01 vezérlő használatára is.
3-3 A maximális válaszidő kiszámítása és ellenőrzése67
683. szakasz: Biztonsági hálózatok felépítése
4. szakasz: Biztonsági I/O modul paramétereinek szerkesztése
A DST1 sorozatú Biztonsági I/O modulok paramétereit a következő csoportok alkotják: általános
paraméterek, az egyes biztonsági bemenetek, tesztkimenetek és biztonsági kimenetek paraméterei,
valamint a működési időre vonatkozó paraméterek. A megjeleníteni kívánt paramétercsoport a Parameter
Group mezőben adható meg. A DST1 sorozatú modulokhoz nagyon sok paraméter tartozik, így a
csoportonkénti megjelenítés egyszerűbbé teszi a paraméterek beállítását.
A paraméterek előtt megjelenőikon a biztonsági alkalmazásoknak való megfelelőséget jelenti.
S
704. szakasz: Biztonsági I/O modul paramétereinek szer-
4-1-2Az általános paraméterek csoportja
Ez a szakasz az általános paramétereket ismerteti.
Elem BeállításLeírásAlapbeállítás
S Output Error Latch Time 0–65530 ms
(10 ms-os lépésekben)
S Input Error Latch Time 0–65530 ms
(10 ms-os lépésekben)
Test Output Idle StateClear offEz a paraméter érvényes az összes
Keep output dataA tesztkimenet kimeneti állapotát adja
Unit NameLegfeljebb 32 karakter Ezzel a paraméterrel nevet adhat a
Threshold Network
Power Voltage
8,0–30,0 VEz a paraméter a hálózat
Ez a paraméter az összes biztonsági
kimenetre vonatkozik.
A hibaállapot zárolási idejét adja meg,
amikor hiba fordul elő ezeken a
kimeneteken. Eddig az ideig a
hibaállapot akkor is megmarad, ha
megszüntetik a hiba okát.
Ez a paraméter az összes biztonsági
bemenetre és tesztkimenetre
vonatkozik.
A hibaállapot zárolási idejét adja meg,
amikor hiba fordul elő ezeken a
bemeneteken/kimeneteken. Eddig az
ideig a hibaállapot akkor is megmarad,
ha megszüntetik a hiba okát.
olyan tesztkimenetre, amelynél a Test
Output Mode beállítása Standard
Output.
meg üresjárati adatok fogadásakor.
Biztonsági I/O modulnak. Ezt a nevet a
Biztonsági I/O modul tárolja, és
megjelenik a hálózati konfigurációban.
tápfeszültségének küszöbértékét
állítja be. Amikor a feszültség a
megadott küszöbérték alá esik, az
általános állapot megfelelő bitje
bekapcsolódik.
1000 ms
1000 ms
Clear off
Nincs
11,0 V
4-1 Paraméterek szerkesztése71
Elem BeállításLeírásAlapbeállítás
Threshold Run Hours0–429 496 729 óraEz a paraméter az egység működési
idejének küszöbértékét állítja be.
Amikor a működési idő meghaladja a
küszöbértéket, az általános állapot
megfelelő bitje bekapcsolódik.
Last Maintenance Date 1972. január 1. és
2038. január 19. között
Ez a paraméter a Biztonsági I/O modul
karbantartási dátumát tárolja.
0 óra
1972. január. 1.
724. szakasz: Biztonsági I/O modul paramétereinek szer-
4-1-3A biztonsági bemenetek paramétereinek csoportja
Ez a szakasz a biztonsági bemenetek paramétereit ismerteti.
A paraméterek az érintkező száma szerint vannak csoportosítva.
ElemBeállításLeírásAlapbeállítás
S Off On Delay0–126 ms
(6 ms-os lépésekben)
S On Off Delay0–126 ms
(6 ms-os lépésekben)
S Safety Input
Channel Mode
S Test SourceNot Used Ha a biztonsági bemenet
Not UsedAz adott biztonsági bemenet nem használt.
Test pulse from test out Tesztkimenettel kombinált érintkezős
Used as safety inputFélvezetős kimenettel rendelkező
Used as standard input Szokásos (azaz nem biztonsági) eszköz
Test Output 0
Test Output 1
Test Output 2
Test Output 3
A bekapcsolás késleltetési idejét adja
meg.
A kikapcsolás késleltetési idejét adja
meg.
(Nincs külső kimeneti eszköz
csatlakoztatva.)
kimenettel rendelkező eszköz
csatlakoztatása.
Az üzemmód választásakor adja meg a
Test Source használni kívánt
tesztkimenetét, majd a tesztkimenet
üzemmódját állítsa a Pulse Test Output
értékre.
Ezzel a beállítással a bemeneti jelvonal és
a tápfeszültség (pozitív pólusa) közötti
rövidzár, illetve a bemeneti jelvonalak
közötti rövidzár észlelhető.
biztonsági eszköz csatlakoztatása, ilyen
például a fényfüggöny.
csatlakoztatását jelenti.
csatornaüzemmódjának beállítása Test
pulse from test out, adja meg a biztonsági
bemenettel együtt használni kívánt
tesztkimenetet. Az itt választott
tesztkimenet csatornaüzemmódját állítsa
Pulse Test Output értékre.
0 ms
0 ms
Not Used
Not Used
4-1 Paraméterek szerkesztése73
ElemBeállításLeírásAlapbeállítás
S Dual Channel Safety
Input Mode
S Dual Channel Safety
Input Discrepancy
Time
I/O CommentLegfeljebb 32 karakter I/O megjegyzés beállítása a biztonsági
Maintenance
Counter Mode
Choice
Threshold
Maintenance
Counter
Single ChannelA Single Channel üzemmód használata.
A Single Channel választásakor a Dual
Channel beállításnál a párosítani kívánt
biztonsági bemeneti modulnak szintén a
Single Channel értéket kell megadni.
Dual Channel
Equivalent
Dual Channel
Complementary
0–65530 ms
(10 ms-os lépésekben)
TimeA karbantartás-számláló működési
Count
0–4 294 967 295 óraA karbantartás-számláló
A Dual Channel Equivalent üzemmód
használatát állítja be a párosított
biztonsági bemeneti modullal.
A Dual Channel Complementary
üzemmód használatát állítja be a
párosított biztonsági bemeneti modullal.
A kétcsatornásként beállított két csatorna
logikai értékei közötti eltérés
monitorozási idejének beállítása.
bemenethez. Az itt megadott megjegyzés
I/O elemként használható a logikai
szerkesztőben.
módjának beállítása.
küszöbértékének beállítása.
Dual Channel
Equivalent
0 ms
Nincs
Time
0
FONTOS:Ha a Safety Input Channel Mode beállítása Test pulse from test out, adja meg a
tesztforráshoz használni kívánt tesztkimenetet, és ennek Test Output Mode paraméterét
állítsa Pulse Test Output értékre.
744. szakasz: Biztonsági I/O modul paramétereinek szer-
4-1-4A tesztkimenetek paramétereinek csoportja
Ez a szakasz a tesztkimenetek paramétereit ismerteti.
A paraméterek az érintkező száma szerint vannak csoportosítva.
ElemBeállításLeírásAlapbeállítás
S Test Output ModeNot Used Az adott tesztkimenet nem használt.Not Used
használt. (Nincs külső kimeneti eszköz
csatlakoztatva.)
kerül sor tesztimpulzus kiadására. Ezzel
a beállítással a kimeneti jelvonal és a
tápfeszültség (pozitív pólusa) közötti
rövidzár és a földzárlat észlelhető a
kimenet kikapcsolt állapotában.
Tesztimpulzus kiadása a kimenet
bekapcsolt állapotában.
Ezzel a beállítással a kimeneti jelvonal
és a tápfeszültség közötti rövidzár,
illetve a többi kimeneti jelvonallal
fellépő rövidzár észlelhető.
A Single Channel választásakor a
Dual Channel beállításnál a párosítani
kívánt biztonsági bemeneti modulnak
szintén a Single Channel értéket kell
megadni.
Ha a párosítani kívánt mindkét
biztonsági kimenet normál állapotú,
akkor a kimenetek Be állapotba
kapcsolhatók.
kimenethez. Az itt megadott
megjegyzés I/O elemként használható a
logikai szerkesztőben.
módjának beállítása.
küszöbértékének beállítása.
Not Used
Dual
Channel
Nincs
Time
0
764. szakasz: Biztonsági I/O modul paramétereinek szer-
4-1-6A működési időre vonatkozó paraméterek csoportja
Ez a szakasz a működési időre vonatkozó paramétereket ismerteti. A paraméterek az érintkező száma
szerint vannak csoportosítva.
ElemBeállításLeírásAlapbeállítás
Equipment NameLegfeljebb 32 karakterMegjegyzés megadása a monitorozni
kívánt működési időhöz.
Threshold Response
Time
0–65535 ms
(1 ms-os lépésekben)
.A működési idő küszöbértékének
beállítása.
Nincs
0 ms
4-1 Paraméterek szerkesztése77
784. szakasz: Biztonsági I/O modul paramétereinek szer-
5. szakasz: A Biztonsági hálózati vezérlő paramétereinek szerkesztése
A NE1A-SCPU01 vezérlőnél nyissa meg az Edit Device Parameters párbeszédpanelt, és térjen át a Safety
Connections panellapra. Ezen a panellapon bejegyezheti a biztonsági kommunikációt végrehajtó
Biztonsági slave-eket, ilyenek például a DST1 sorozatú Biztonsági I/O modulok, és megadhatja a
kommunikációs paramétereket.
Megjegyzés: Ha önálló vezérlőként használja az NE1A-SCPU01 egységet, akkor az ezen a panellapon
megadható paraméterekre nincs szükség.
5-1-1Biztonsági slave-ek bejegyzése
Biztonsági slave-ek kommunikációs céleszközként való bejegyzéséhez a következő eljárás használható.
1. A be nem jegyzett eszközök a felső, a bejegyzett eszközök pedig az alsó listán jelennek meg.
2. Jelöljön ki egy bejegyezni kívánt Biztonsági slave elemet az Unregister Device List listán, és kattintson
a gombra.
3. Ekkor megtörténik a 2. lépésben kijelölt Biztonsági slave bejegyzése.
805. szakasz: A Biztonsági hálózati vezérlő paramétereinek
Ha az Auto allocation négyzet be volt jelölve, automatikusan megtörténik az alapértelmezett
kapcsolatok és paraméterek hozzárendelése, amint ez a következő ábrán látható.
A Register Device List listán a következő adatok jelennek meg.
ElemMegjelenített adat
Product NameA biztonsági kapcsolatban ( ikon) használt bejegyzett Biztonsági slave ( ikon)
EPIA biztonsági kapcsolat EPI értéke. A további tudnivalókat lásd: 5-1-2 A biztonsági
Reaction TimeA biztonsági kapcsolat hálózati válaszideje.
TypeA biztonsági kapcsolatban használt I/O egység típusa.
SizeA biztonsági kapcsolatban használt I/O egység adathossza.
4. A Register Device List listán kapcsolatokat vehet fel és törölhet, illetve szerkesztheti a kapcsolati
paramétereket.
•Kapcsolat felvételéhez jelölje ki a kívánt Biztonsági slave elemet, és kattintson a New gombra.
További tudnivalók a paraméterek beállításáról: 5-1-2 A biztonsági kapcsolat beállításainakmegadása (82. oldal).
•Kapcsolat törléséhez jelölje ki a kívánt kapcsolatot, és kattintson a Delete gombra.
•A kapcsolati paraméterek szerkesztéséhez jelölje ki a kívánt kapcsolatot, és kattintson az Edit
gombra. A kijelölt kapcsolat paraméterei jelennek meg. További tudnivalók a paraméterek
módosításáról: 5-1-2 A biztonsági kapcsolat beállításainak megadása (82. oldal).
•Jelölje ki a Biztonsági slave elemet, majd kattintson a Register/Unregister gombra. Ha a
kapcsolatok már be voltak állítva, a gomb törli az összes kapcsolatot, míg ha nem, az
alapértelmezett kapcsolat és paraméterek hozzárendelését hajtja végre.
Megjegyzés:– A Register Device List listáról Biztonsági slave törléséhez jelölje ki a Biztonsági slave
FONTOS:A biztonsági kapcsolat beállításainak megváltoztatása hatással lehet a logikai programra
vagy I/O egység neve.
kapcsolat beállításainak megadása (82. oldal).
elemet, majd kattintson a Delete gombra.
– A hálózati konfigurációs ablaktáblában végrehajtott következő műveleteknél a Biztonsági
slave bejegyzése automatikus hozzárendeléssel fog történni:
(1) slave áthúzása az NE1A-SCPU01 vezérlőre,
(2) slave kijelölése, és célként az NE1A-SCPU01 vezérlő megadása a Device menü
Register to Another Device parancsának választása után.
is. A beállítások módosítása után mindig nyissa meg a logikai szerkesztőt, és ellenőrizze
logikai kapcsolást.
5-1 A biztonsági kapcsolat beállításai81
5-1-2A biztonsági kapcsolat beállításainak megadása
Ez a szakasz a biztonsági kapcsolat paramétereinek beállítását ismerteti.
I/O Connection
A Biztonsági slave-nél használható elemek listáján jelölje ki a használni kívánt I/O egységet.
Megjegyzés:– A DST1 sorozatú Biztonsági I/O moduloknál használható I/O egységekről lásd: Safety
– Ha az NE1A-SCPU01 vezérlő Biztonsági slave funkcióját használja, az I/O egységet a
Safety Slave I/O panellapon kell beállítani. Lásd: 5-2 A Biztonsági slave beállításai (84. oldal).
Open Type
Jelölje ki a végrehajtani kívánt megnyitási eljárást, amely akkor hajtódik végre, ha az NE1A-SCPU01
kapcsolatot létesít a Biztonsági slave elemmel.
Open TypeLeírás
Configure the safety
slave
Check the Safety
Signature
Open onlyA kapcsolat létesítésekor az NE1A-SCPU01 nem küldi el a slave biztonsági aláírását.
A Biztonsági slave konfigurálására a kapcsolat létesítésekor kerül sor. A beállítható
paraméterek a biztonsági alkalmazásnak megfelelő paraméterekre korlátozódnak.
Szokásos körülmények között ne használja ezt a megnyitási típust.
A kapcsolat létesítésekor az NE1A-SCPU01 elküldi a slave biztonsági aláírását. A
biztonsági aláírást ellenőrzi a kapcsolatot fogadó Biztonsági slave. Ezt a megnyitási
típust használja, ha DST1 sorozatú Biztonsági I/O modulokkal létesít kapcsolatot.
A Biztonsági slave a biztonsági aláírás ellenőrzése nélkül létesít kapcsolatot. Az
NE1A-SCPU01 biztonsági slave funkciójának használatához a Biztonsági slave
elemet megfelelően konfigurálni kell a Network Configurator programban. Ha ez nincs
megfelelően konfigurálva, a kapcsolat nem jön létre, így fölösleges elküldeni a
biztonsági aláírást a Biztonsági masterből. Ez a megnyitási típus csak akkor
választható, ha a slave az NE1A-SCPU01 vezérlő.
FONTOS:Az Open only megnyitási típus választásakor ellenőrizze a Biztonsági master és a
Biztonsági slave megfelelő konfigurálását.
Megjegyzés: Ha a Biztonsági slave nincs konfigurálva a Configure the safety slave megnyitási típus
választásakor, az NE1A-SCPU01 konfigurálja azt, majd kapcsolatot létesít. Éppen ezért a
Biztonsági slave cseréjekor a kommunikáció újraindítható a Network Configurator használata
nélkül, a slave hálózatba csatlakoztatásával. A jelenlegi verzióban azonban a beállítandó
paraméterek a biztonsági alkalmazásnak megfelelő paraméterekre korlátozódnak. Ha a
szokásos paramétereket nem kell beállítani, választható ez a megnyitási típus is. A szokásos
paraméterek beállítási lehetősége szerepel a fejlesztési tervekben.
825. szakasz: A Biztonsági hálózati vezérlő paramétereinek
Connection Type
Adja meg az NE1A-SCPU01 és a Biztonsági slave között használni kívánt kapcsolattípust.
Connection TypeLeírás
Multi-cast
connection
Single-cast
connection
Ez a kapcsolattípus csak Biztonsági bemeneti slave-nél választható.
Csoportos kapcsolat választásakor a Biztonsági bemeneti slave legfeljebb
15 NE1A-SCPU01 vezérlőnek továbbíthatja a bemeneti adatokat.
Ezek az NE1A-SCPU01 vezérlők azonos csoportba tartozónak számítanak, amikor
több NE1A-SCPU01 vezérlő létesít csoportos kapcsolatot egy Biztonsági slave
elemmel, és ekkor az I/O kapcsolatban megadott I/O egység és EPI érték azonos lesz.
Ez a kapcsolattípus akár egy NE1A-SCPU01 vezérlőhöz is választható.
Ez a kapcsolattípus bemeneti vagy kimeneti kapcsolathoz választható.
Az NE1A-SCPU01 és a Biztonsági slave 1:1 kapcsolatot létesít, és így továbbítják a
biztonsági adatokat.
EPI (Expected Packet Interval)
Az EPI az az időköz, amellyel a Biztonsági slave a biztonsági adatok kommunikációját végrehajtja az NE1ASCPU01 vezérlővel. A beállítható minimális érték a Biztonsági slave és a NE1A-SCPU01 vezérlő ciklusideje
közül a nagyobb.
A DST1 sorozatú Biztonsági I/O modulok ciklusideje mindig 6 ms. Az összes paraméter megadása és a
programozás végrehajtása után az NE1A-SCPU01 ciklusidejét ellenőrizze a Mode/Cycle Time panellapon.
Az itt beállított idő hatással van a hálózat sávszélességére és válaszidejére. A hálózat sávszélességéről a
további tudnivalókat lásd: 3-2 A hálózati sávszélesség ellenõrzése (59. oldal), a hálózat válaszidejéről lásd:
3-3 A maximális válaszidõ kiszámítása és ellenõrzése (63. oldal).
Advanced
Az Advanced gomb további kommunikációs paraméterek megadását teszi lehetővé. Ezek a paraméterek a
rendszer működését érintik, szokásos körülmények között ne módosítsa ezeket.
5-1 A biztonsági kapcsolat beállításai83
5-2A Biztonsági slave beállításai
A Safety Slave I/O panellapra áttérve az NE1A-SCPU01 Biztonsági slave elemként való működéséhez
szükséges I/O egység beállításai jelennek meg. Az itt beállított I/O egység megjelenik és így választható lesz
a Biztonsági masterként működő NE1A-SCPU01 Safety Connections panellapján.
Az I/O elemek a logikai szerkesztőben használhatók.
Megjegyzés: Ha nem NE1A-SCPU01 vezérlőt használ Biztonsági slave elemként, a paramétereket nem
szükséges beállítani ezen a panellapon.
5-2-1I/O egységek bejegyzése Biztonsági slave elemhez
Jegyezze be a használni kívánt I/O egységeket a Biztonsági slave elemhez, ha az NE1A-SCPU01 vezérlőt
használja biztonsági slave elemként.
Ezen a panellapon a következő adatok jelennek meg.
ElemMegjelenített adat
NameA bejegyzett I/O egység neve ( ikon) és az egységben definiált I/O elemek neve (
ikon)
TypeAz I/O egység bemeneti/kimeneti típusa és az I/O elemek adattípusa
SizeAz I/O egység és az I/O elemek adathossza
A panellapon a Biztonsági slave elemhez tartozó I/O egységeket vehet fel, módosíthat és törölhet. Legfeljebb
négy I/O egység jegyezhető be.
•I/O egység felvételéhez kattintson a New gombra. Az I/O Assembly Setting panel jelenik meg. Adja
meg az I/O egység adatait, erről lásd: 5-2-2 I/O egység adatainak beállítása (85. oldal).
•Az I/O egység adatainak módosításához jelölje ki a kívánt egységet, majd kattintson az Edit gombra.
Az I/O Assembly Setting panel jelenik meg. Módosítsa az I/O egység adatait, erről lásd: 5-2-2 I/Oegység adatainak beállítása (85. oldal).
•I/O egység törléséhez jelölje ki a kívánt egységet, majd kattintson a Delete gombra.
845. szakasz: A Biztonsági hálózati vezérlő paramétereinek
5-2-2I/O egység adatainak beállítása
Ez a szakasz az I/O egység adatainak beállítását ismerteti.
I/O Type
Válassza a kívánt beállítást. A biztonsági adatok átviteli iránya a következő lehet:
Minden I/O egységben több I/O elem definiálható. Az itt megadott I/O elemek a logikai szerkesztőben
használhatók.
•Új I/O elem definiálásához kattintson a New gombra, és adja meg az elem nevét és adattípusát.
Az I/O egységekben legfeljebb 16 bájtos I/O elemek adhatók meg.
•A már megadott I/O elemek módosításához jelölje ki a kívánt elemet, és kattintson az Edit gombra.
•A már megadott I/O elemek törléséhez jelölje ki a kívánt elemet, és kattintson a Delete gombra.
Status
Ha az I/O Type beállítása Safety Slave Input, az I/O egység az NE1A-SCPU01 állapotát is tartalmazhatja.
Az állapotadatoknál automatikusan a következő elemneveket használja a rendszer:
StatusElemnév
General StatusGeneral Status
Local Input StatusLocal Input Status
Local Output StatusLocal Output Status
Test Output / Muting Lamp StatusTest Output / Muting Lamp Status
5-2 A Biztonsági slave beállításai85
5-3A szokásos slave beállításai
A Slave I/O panellapra áttérve az NE1A-SCPU01 szokásos slave elemként való működéséhez szükséges
szokásos slave I/O egység beállításai jelennek meg. Az itt beállított I/O egység megjelenik és így választható
lesz a szokásos masterként működő egység (például egy CS/CJ sorozatú PLC DeviceNet Egységének)
Safety Connections panellapján.
Az I/O egységben megadott I/O elemek a logikai szerkesztőben használhatók.
Megjegyzés: Ha nem NE1A-SCPU01 vezérlőt használ szokásos slave elemként, a paramétereket nem
szükséges beállítani ezen a panellapon.
5-3-1I/O egységek bejegyzése szokásos slave-hez
Jegyezze be a használni kívánt I/O egységeket a szokásos slave-hez, ha az NE1A-SCPU01 vezérlőt
használja szokásos slave elemként.
Ezen a panellapon a következő adatok jelennek meg.
ElemMegjelenített adat
NameA bejegyzett I/O egység neve (ikon) és az egységben definiált I/O elemek neve
(ikon)
TypeAz I/O egység bemeneti/kimeneti típusa és az I/O elemek adattípusa
SizeAz I/O egység és az I/O elemek adathossza
A panellapon a szokásos slave-hez tartozó I/O egységeket vehet fel, módosíthat és törölhet. Minden egyes
szokásos kapcsolathoz bemeneti és kimeneti egységeket jegyezhet be.
•I/O egység felvételéhez kattintson a New gombra. Az I/O Assembly Setting panel jelenik meg. Az I/O
egység adatainak megadásáról lásd: 5-3-3 I/O egység adatainak beállítása (87. oldal).
•Az I/O egység adatainak módosításához jelölje ki a kívánt egységet, majd kattintson az Edit gombra.
Az I/O Assembly Setting panel jelenik meg. Az I/O egység adatainak megadásáról lásd: 5-3-3 I/Oegység adatainak beállítása (87. oldal).
•I/O egység törléséhez jelölje ki a kívánt egységet, majd kattintson a Delete gombra.
865. szakasz: A Biztonsági hálózati vezérlő paramétereinek
5-3-2Slave üresjárati bemeneti adatainak megadása
Beállíthatja, hogy a következő esetekben a bemeneti egységen megmaradjanak vagy törlődjenek azok az
utolsó adatok, amelyeket az NE1A-SCPU01 továbbít a szokásos masternek:
•amikor az NE1A-SCPU01 a RUN állapotból az IDLE állapotba vált,
•hiba észlelésekor például abban a biztonsági láncban, amely egy bemeneti egység I/O elemének
adatait állítja be.
5-3-3I/O egység adatainak beállítása
Ez a szakasz az I/O egység adatainak beállítását ismerteti.
I/O Type
Adja meg az I/O egységhez használni kívánt kapcsolattípust. Minden kapcsolathoz bemeneti és kimeneti
egységeket jegyezhet be. Kimeneti egység azonban nem jegyezhető be, ha a választott kapcsolattípus Bit-Strobe, mivel a szokásos master nem adhat ki adatokat.
I/O Tag
Minden I/O egységben több I/O elem definiálható. Az itt megadott I/O elemek a logikai szerkesztőben
használhatók.
•Új I/O elem definiálásához kattintson a New gombra, és adja meg az elem nevét és adattípusát.
Az I/O egységekben legfeljebb 16 bájtos I/O elemek adhatók meg.
•A már megadott I/O elemek módosításához jelölje ki a kívánt elemet, és kattintson az Edit gombra.
•A már megadott I/O elemek törléséhez jelölje ki a kívánt elemet, és kattintson a Delete gombra.
5-3 A szokásos slave beállításai87
Status
Ha az I/O Type beállítása IN, az I/O egység az NE1A-SCPU01 állapotát is tartalmazhatja. Az
állapotadatoknál automatikusan a következő elemneveket használja a rendszer:
StatusElemnév
General StatusGeneral Status
Local Input StatusLocal Input Status
Local Output StatusLocal Output Status
Test Output / Muting Lamp StatusTest Output / Muting Lamp Status
885. szakasz: A Biztonsági hálózati vezérlő paramétereinek
5-4Helyi I/O beállításai
Az NE1A-SCPU01 vezérlő I/O beállítási paneljeinek megjelenítéséhez térjen át a Local Output vagy a
Local Input/Test Output panellapra.
Megjegyzés:Az alapértelmezett beállítások szerint valamennyi I/O állapota Not Used. Ha nem használja
az NE1A-SCPU01 vezérlő I/O elemeit, a paramétereket nem szükséges beállítani ezeken a
panellapokon.
5-4-1Biztonsági bemenetek beállítása
Térjen át a Local Input/Test Output, majd azon belül a General panellapra. Itt konfigurálhatja a biztonsági
bemeneteket.
Megjegyzés:A biztonsági bemenetekhez nagyon sok beállítás tartozik, ezért ezek két panellapon
jelennek meg: ez a General és az On-Off Delay/Discrepancy Time panellap. A biztonsági
bemenetek beállításához mindkét panellapot használni kell.
Error Latch Time
Ez a paraméter az összes biztonsági bemenetre és tesztkimenetre vonatkozik. A hibaállapot zárolási idejét
adja meg, amikor hiba fordul elő egy bemeneten vagy kimeneten.
Eddig az ideig a hibaállapot akkor is megmarad, ha megszüntetik a hiba okát. A 0 és a 65 530 ms közötti
tartományban állítható be 10 ms-os lépésekben.
5-4 Helyi I/O beállításai89
Az egyes biztonsági bemenetek beállítása
Kattintson duplán a kívánt biztonsági bemenet sorára, vagy jelölje ki a kívánt sort, és kattintson az Edit
gombra.
I/O Comment
A biztonsági bemenetekhez név rendelhető. Az itt megadott név I/O elemként használható a logikai
szerkesztőben.
Channel Mode
Adja meg a biztonsági bemenet csatornaüzemmódját.
Channel ModeLeírás
Not UsedAz adott biztonsági bemenet nem használt. (Nem csatlakozik külső bemeneti
eszközhöz.)
Test pulse from test out Tesztkimenettel kombinált érintkezős kimenettel rendelkező eszköz
csatlakoztatása.
Az üzemmód választásakor adja meg a Test Source használni kívánt
tesztkimenetét, majd a tesztkimenet üzemmódját állítsa a Pulse Test Output
értékre.
Ezzel a beállítással a bemeneti jelvonal és a tápfeszültség (pozitív pólusa) közötti
rövidzár, illetve a bemeneti jelvonalak közötti rövidzár észlelhető.
Used as safety inputFélvezetős kimenettel rendelkező biztonsági eszköz csatlakoztatása, ilyen például
a fényfüggöny.
Used as standard input Szokásos (azaz nem biztonsági) eszköz csatlakoztatását jelenti.
Test Source
Ha a biztonsági bemenet csatornaüzemmódjának beállítása Test pulse from test out, adja meg a biztonsági
bemenettel együtt használni kívánt tesztkimenetet.
Az itt választott tesztkimenet csatornaüzemmódja automatikusan Pulse Test Output lesz.
Megjegyzés: Az itt választott tesztkimenet csatornaüzemmódja automatikusan Pulse Test Output lesz.
On Delay és Off Delay
Ezek a paraméterek a biztonsági bemenet bekapcsolási és kikapcsolási késleltetési idejét adják meg. A
beállítási tartomány 0 és 128 ms közötti, de az értéknek az NE1A-SCPU01 ciklusideje többszörösének kell
lennie. Ezt a paramétert az NE1A-SCPU01 megjelenített Cycle Time értéke alapján állítsa be.
FONTOS:• Az NE1A-SCPU01 ciklusidejének optimális értékét automatikusan számítja ki a rendszer
a paraméterbeállítások és a programok alapján. Ezért az On Delay és az Off Delay értékét
legutoljára kell megadni.
• Az On Delay és az Off Delay értékének a Cycle Time egész számú többszörösének kell
lennie. Ellenkező esetben az Edit Device Parameters párbeszédpanel bezárásakor
hibaüzenet jelenik meg.
905. szakasz: A Biztonsági hálózati vezérlő paramétereinek
Dual Channel
Állítsa be a Channel Mode és a Discrepancy Time paraméter értékét. A választható kombinációk előre
megadottak.
A Discrepancy Time 0 és 65 530 ms közötti tartományban állítható be 10 ms-os lépésekben.
Channel ModeLeírás
Single ChannelA Single Channel üzemmód használata.
Dual Channel EquivalentA Dual Channel Equivalent üzemmód használatát állítja be a párosított
Dual Channel ComplementaryA Dual Channel Complementary üzemmód használatát állítja be a
5-4-2Tesztkimenetek beállítása
A tesztkimenetek beállításához térjen át a Local Input/Test Output, majd azon belül a Test Output
panellapra.
A Single Channel választásakor a Dual Channel beállításnál a
párosítani kívánt biztonsági bemeneti modulnak szintén a Single
Channel értéket kell megadni.
Biztonsági bemeneti modullal.
párosított biztonsági bemeneti modullal.
Error Latch Time
A tesztkimenetek biztonsági bemenettel együtt használatosak. Ezért az összes biztonsági bemenet
ugyanazt a hibazárolási időt használja. Lásd: Error Latch Time az 5-4-1 Biztonsági bemenetek beállítása (89. oldal) szakaszban.
5-4 Helyi I/O beállításai91
Az egyes tesztkimenetek beállítása
Kattintson duplán a kívánt tesztkimenet sorára, vagy jelölje ki a kívánt sort, és kattintson az Edit gombra.
I/O Comment
Adjon nevet a tesztkimenetnek. Az itt megadott név I/O elemként használható a logikai szerkesztőben.
Test Output Mode
Adja meg a tesztkimenet csatornaüzemmódját.
Channel ModeLeírás
Not UsedAz adott tesztkimenet nem használt.
Standard OutputCsatlakoztatás némítólámpa vagy PLC bemenetére. Használat monitorozási
kimenetként.
Pulse Test OutputBiztonsági bemenettel kombinált érintkezős kimenettel rendelkező eszköz
csatlakoztatása.
Power Supply OutputCsatlakoztatás Biztonsági érzékelő tápcsatlakozójára.
Az I/O-tápfeszültség (V, G) jelenik meg a tesztkimeneti csatlakozón.
Muting Lamp Output Némítólámpa kimenetét adja meg. (Csak a T3 tesztkimeneten használható.) Ha a
kimenet be van kapcsolva, a némítólámpa csatlakozási hibája észlelhető.
5-4-3Biztonsági kimenetek beállítása
A biztonsági kimenetek beállításához térjen át a Local Output panellapra.
925. szakasz: A Biztonsági hálózati vezérlő paramétereinek
Error Latch Time
Ez a paraméter az összes biztonsági kimenetre vonatkozik. A hibaállapot zárolási idejét adja meg, amikor
hiba fordul elő egy biztonsági kimeneten.
Eddig az ideig a hibaállapot akkor is megmarad, ha megszüntetik a hiba okát. A 0 és a 65 530 ms közötti
tartományban állítható be 10 ms-os lépésekben.
Az egyes biztonsági kimenetek beállítása
Kattintson duplán a kívánt biztonsági kimenet sorára, vagy jelölje ki a kívánt sort, és kattintson az Edit
gombra.
I/O Comment
Adjon nevet a biztonsági kimenetnek. Az itt megadott név I/O elemként használható a logikai szerkesztőben.
Channel Mode
Adja meg a biztonsági kimenet csatornaüzemmódját.
Channel ModeLeírás
Not UsedAz adott biztonsági kimenet nem használt. (Nincs külső kimeneti eszköz
csatlakoztatva.)
SafetyA kimenet bekapcsolt állapotában nem kerül sor tesztimpulzus kiadására. Ezzel a
beállítással a kimeneti jelvonal és a tápfeszültség (pozitív pólusa) közötti rövidzár és
a földzárlat észlelhető a kimenet kikapcsolt állapotában.
Safety Pulse TestTesztimpulzus kiadása a kimenet bekapcsolt állapotában.
Ezzel a beállítással a kimeneti jelvonal és a tápfeszültség közötti rövidzár, illetve a
többi kimeneti jelvonallal fellépő rövidzár észlelhető.
Dual Channel beállítás
Adja meg a Dual Channel beállítás üzemmódját. A választható kombinációk előre megadottak.
Channel ModeLeírás
Single ChannelA Single Channel üzemmód használata.
A Single Channel választásakor a Dual Channel beállításnál a párosítani kívánt
biztonsági kimenetnek szintén a Single Channel értéket kell megadni.
Dual ChannelA Dual Channel üzemmód használata.
Ha a párosítani kívánt mindkét biztonsági kimenet normál állapotú, akkor a kimenetek
Be állapotba kapcsolhatók.
5-4 Helyi I/O beállításai93
5-5A működési üzemmód beállítása és a ciklusidő ellenőrzése
Az NE1A-SCPU01 működési üzemmódjának beállításához és a ciklusidő megjelenítéséhez térjen át a
Az NE1A-SCPU01 működési üzemmódját a rendszer konfigurálása (az eszközparaméterek letöltése) után
állítsa be.
Automatic
Execution Mode
Normal ModeA tápfeszültség bekapcsolása után az egység IDLE üzemmódban indul el.
Automatic
Execution Mode
FONTOS:Az Automatic Execution Mode beállításakor és a konfiguráció zárolt állapotában a
A DeviceNet kommunikáció beállítása
Az NE1A-SCPU01 önálló vezérlőként való használatakor a DeviceNet kommunikációja tiltható. A DeviceNet
kommunikációjának tiltásakor rövidebb lesz az NE1A-SCPU01 ciklusideje, de a DeviceNet egyetlen
kommunikációs funkciója sem használható.
FONTOS:A DeviceNet kommunikációjának tiltásakor a Network Configurator szoftvert az NE1A-
Leírás
A RUN üzemmódba való áttéréshez módosítani kell az üzemmódot a Network
Configurator programban.
Ez az üzemmód az eszközparaméterek ellenőrzésének idején használható.
Ennek az üzemmódnak a választásakor a tápfeszültség bekapcsolása után a Vezérlő
RUN üzemmódban indul el, ha teljesülnek a következő feltételek:
•A konfiguráció zárolva van.
•A tápfeszültség kikapcsolása előtt a RUN üzemmód volt érvényben.
következő indítás nem eredményez RUN üzemmódot, ha a tápfeszültség kikapcsolása
IDLE üzemmódban történt. Az automatikus végrehajtás indításához RUN üzemmódban
kapcsolja ki a tápfeszültséget.
SCPU01USB-portján keresztül csatlakoztassa. Ha a DeviceNet kommunikációját tiltó
paramétereket a DeviceNet illesztőkártyán keresztül tölti le, a Network Configurator hibát
fog jelezni, hiszen az NE1A-SCPU01 vezérlő DeviceNet kommunikációja le fog állni.
945. szakasz: A Biztonsági hálózati vezérlő paramétereinek
5-5-2A ciklusidő ellenőrzése
Cycle Time
Az NE1A-SCPU01 ciklusidejét automatikusan számítja ki a rendszer a paraméterbeállítások és a logikai
szerkesztőben létrehozott programok alapján.
A ciklusidőre a válaszidő, valamint a bekapcsolási és a kikapcsolási késleltetési idő megadásánál van
szükség. Értékét az összes paraméter és program beállítása után kell ellenőrizni.
I/O Refresh Cycle Time
A helyi I/O egységek frissítéséhez használt paraméter. A ciklusidővel együtt automatikusan számítja ki a
rendszer.
A frissítési ciklusidőre a válaszidő megadásánál van szükség.
Értékét az összes paraméter és program beállítása után kell ellenőrizni.
5-5 A működési üzemmód beállítása és a ciklusidő ellenőrzése95
965. szakasz: A Biztonsági hálózati vezérlő paramétereinek
6. szakasz: A Biztonsági hálózati vezérlő programozása
