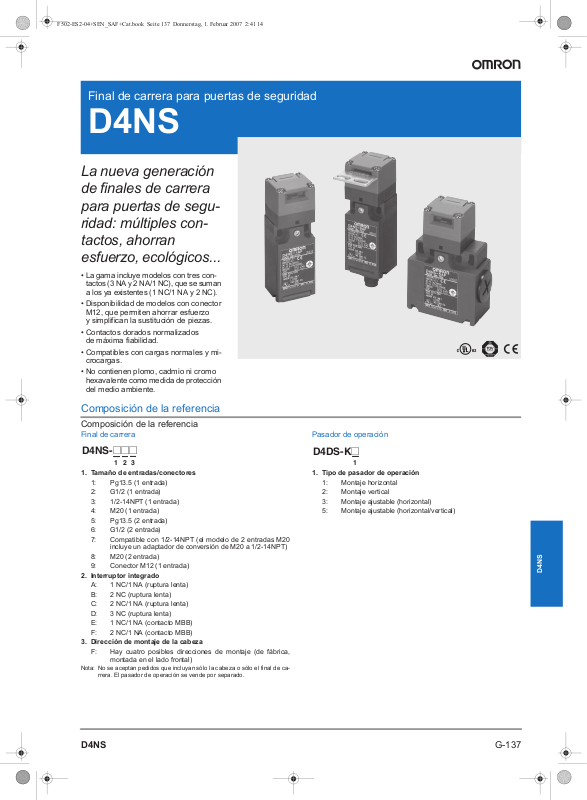

Final de carrera para puertas de seguridad

D4NS

La nueva generación
de finales de carrera
para puertas de segu­ridad: múltiples con­tactos, ahorran
esfuerzo, ecológicos...

•

La gama incluye modelos con tres con­tactos (3 NA y 2 NA/1 NC), que se suman
a los ya existentes (1 NC/1 NA y 2 NC).

• Disponibilidad de modelos con conector
M12, que permiten ahorrar esfuerzo
y simplifican la sustitución de piezas.

• Contactos dorados normalizados
de máxima fiabilidad.

• Compatibles con cargas normales y mi­crocargas.

• No contienen plomo, cadmio ni cromo
hexavalente como medida de protección
del medio ambiente.

Composición de la referencia

Composición de la referencia

Final de carrera

D4NS-@@@

123

1. Tamaño de entradas/conectores

1: Pg13.5 (1 entrada)
2: G1/2 (1 entrada)
3: 1/2-14NPT (1 entrada)
4: M20 (1 entrada)
5: Pg13.5 (2 entrada)
6: G1/2 (2 entrada)
7: Compatible con 1/2-14NPT (el modelo de 2 entradas M20

incluye un adaptador de conversión de M20 a 1/2-14NPT)
8: M20 (2 entrada)
9: Conector M12 (1 entrada)

2. Interruptor integrado

A: 1 NC/1 NA (ruptura lenta)
B: 2 NC (ruptura lenta)
C: 2 NC/1 NA (ruptura lenta)
D: 3 NC (ruptura lenta)
E: 1 NC/1 NA (contacto MBB)
F: 2 NC/1 NA (contacto MBB)

3. Dirección de montaje de la cabeza

F: Hay cuatro posibles direcciones de montaje (de fábrica,

montada en el lado frontal)

Nota: No se aceptan pedidos que incluyan sólo la cabeza o sólo el final de ca-

rrera. El pasador de operación se vende por separado.

Pasador de operación

D4DS-K@

1

1. Tipo de pasador de operación

1: Montaje horizontal
2: Montaje vertical
3: Montaje ajustable (horizontal)
5: Montaje ajustable (horizontal/vertical)

D4NS

G-137D4NS

Modelos disponibles

Modelos disponibles

Finales de carrera (el pasador de operación se vende por separado)

: Modelos con contactos de apertura positiva homologados.

Tipo Configuración de contactos Apertura/conector de entrada Modelo

1 entrada Ruptura lenta 1 NC/1 NA Pg13.5

G1/2
1/2-14NPT
M20

2 NC Pg13.5

G1/2
1/2-14NPT
M20

2 NC/1 NA Pg13.5

G1/2
1/2-14NPT
M20

3 NC Pg13.5

G1/2
1/2-14NPT
M20

Contacto MBB
de ruptura lenta

2 entradas Ruptura lenta 1 NC/1 NA Pg13.5

Contacto MBB
de ruptura lenta

1 entrada, con conector Ruptura lenta 1 NC/1 NA Conector M12

Contacto MBB
de ruptura lenta

1 NC/1 NA Pg13.5

G1/2
1/2-14NPT
M20

2 NC/1 NA Pg13.5

G1/2
1/2-14NPT
M20

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

2 NC Pg13.5

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

2 NC/1 NA Pg13.5

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

3 NC Pg13.5

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

1 NC/1 NA Pg13.5

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

2 NC/1 NA Pg13.5

G1/2
M20, incluye adaptador de conversión de M20 a 1/2-14NPT
M20

2 NC
1 NC/1 NA

Nota: 1. Los modelos recomendados para equipos y maquinarias que se exportan a Europa son los que disponen de entradas M20 ó Pg13.5;

para América del Norte, los modelos recomendados son los que tienen entradas 1/2-14NPT.

2. El material utilizado para la carcasa y la cabeza de los modelos D4NS es la resina. Para aplicaciones que requieran una resistencia

mecánica mayor, recomendamos utilizar el final de carrera para puertas de seguridad D4BS metálico.

3. Elemento de stock preferente

D4NS-1AF (nota 3)
D4NS-2AF
D4NS-3AF
D4NS-4AF (nota 3)
D4NS-1BF (nota 3)
D4NS-2BF
D4NS-3BF
D4NS-4BF (nota 3)
D4NS-1CF (nota 3)
D4NS-2CF
D4NS-3CF
D4NS-4CF (nota 3)
D4NS-1DF
D4NS-2DF
D4NS-3DF
D4NS-4DF (nota 3)
D4NS-1EF
D4NS-2EF
D4NS-3EF
D4NS-4EF (nota 3)
D4NS-1FF
D4NS-2FF
D4NS-3FF
D4NS-4FF (nota 3)
D4NS-5AF
D4NS-6AF
D4NS-7AF
D4NS-8AF
D4NS-5BF (nota 3)
D4NS-6BF
D4NS-7BF
D4NS-8BF (nota 3)
D4NS-5CF
D4NS-6CF
D4NS-7CF
D4NS-8CF (nota 3)
D4NS-5DF
D4NS-6DF
D4NS-7DF
D4NS-8DF
D4NS-5EF
D4NS-6EF
D4NS-7EF
D4NS-8EF
D4NS-5FF
D4NS-6FF
D4NS-7FF
D4NS-8FF
D4NS-9AF (nota 3)
D4NS-9BF (nota 3)
D4NS-9EF (nota 3)

G-138 Sensores/componentes de seguridad

Pasadores de operación

Tipo Modelo

Montaje horizontal

D4DS-K1

Montaje vertical

Montaje ajustable

D4DS-K2

D4DS-K3

(horizontal)

Montaje ajustable

D4DS-K5

(horizontal/vertical)

Especificaciones

Homologaciones

Organismo Estándar Nº de

Servicio de
productos TÜV

UL (ver nota). UL508, CSA C22.2 Nº 14 E76675

Nota: La homologación CSA C22.2 Nº 14 está autorizada mediante la marca UL.

EN60947-5-1 (apertura
positiva homologada)

GS-ET-15

Normas y directivas de la CE

• Cumple las siguientes directivas de la CE:

Directiva Máquinas
Directiva de baja tensión
EN50047
EN1088

Marca CCC (China Compulsory Certification)

Organismo Estándar Nº de

CQC GB14048.5 En trámite

expediente

B0306 39656052

expediente

Calificaciones homologadas

TÜV (EN60947-5-1)

Elemento
Corriente de servicio nominal

)

(I

e

Tensión de servicio nominal

)

(U

e

Nota: Utilice un fusible de 10 A de tipo gI o gG que cumpla la norma IEC269

como dispositivo de protección contra cortocircuitos. Este fusible no está
incorporado en el final de carrera.

Categoría de

utilización

UL/CSA (UL508, CSA C22.2 Nº 14)

A300

Tensión
nominal

120 Vc.a. 10 A 60 A 6 A 7.200 VA 720 VA
240 Vc.a. 30 A 3 A

Corriente

de carga

Cerrando

contacto

AC-15 DC-13

3 A 0,27 A

240 V 250 V

Corriente Voltios-amperios

Abriendo

contacto

Cerrando

contacto

Abriendo

contacto

D4NS

G-139D4NS

Características

Grado de protección (ver nota 3.) IP67 (EN60947-5-1)

Vida útil
(ver nota 4.)

Mecánica mínimo 1.000.000 operaciones
Eléctrica 500.000 operaciones mínimo para una carga resistiva de 3 A a 250 Vc.a. (ver nota 5.)

Velocidad de operación 0,05 a 0,5 m/s
Frecuencia de operación 30 operaciones/minuto máx.
Fuerza de apertura positiva (ver nota 6.) 60 N mín.
Recorrido de apertura positiva (ver nota 6.) 10 mm mín.
Resistencia de contacto 25 mΩ máx.
Carga mínima aplicable (ver nota 7.) Carga resistiva de 1 mA a 5 Vc.c. (valor de referencia de nivel N)
Tensión de aislamiento nominal (U

) 300 V

i

Protección contra descargas eléctricas Clase II (doble aislamiento)
Grado de polución (entorno de operación) 3 (EN60947-5-1)
Impulso de tensión no disruptiva (EN60947-5-1) Entre terminales de la misma polaridad 2,5 kV

Resistencia de aislamiento 100 MΩ mín.
Distancia entre contactos 2 x 2 mm mín.
Resistencia

a vibraciones

Funcionamiento
incorrecto

Resistencia a golpes Destrucción

Funcionamiento

incorrecto
Corriente de cortocircuito condicional 100 A (EN60947-5-1)
Corriente térmica abierta nominal (I

) 10 A (EN60947-5-1)

th

Temperatura ambiente En funcionamiento: –30°C a 70°C sin hielo
Humedad ambiente En servicio: 95% máx.
Peso Aprox. 96 g (D4NS-1CF)

(Sólo se aplica al final de carrera. El grado de protección para el orificio del pasador es IP00.)

300.000 operaciones mínimo para una carga resistiva de 10 mA a 250 Vc.a.

Entre terminales de distinta polaridad 4 kV
Entre otros terminales y piezas metálicas no cargadas 6 kV

10 a 55 Hz, 0,75 mm de amplitud

2

2

mín.

mín.

1.000 m/s
300 m/s

Nota: 1. Los valores anteriores son los iniciales.

2. Una vez que un contacto se ha utilizado para conmutar una carga estándar, no se puede usar para una carga de menor capacidad.

De hacerlo, se puede arañar la superficie del contacto y perderse la fiabilidad del mismo.

3. El grado de protección se ha probado utilizando el método especificado por la norma (EN60947-5-1). Confirme por adelantado que las

propiedades de sellado son suficientes para las condiciones y el entorno de operación. Aunque la caja del interruptor está protegida
contra la penetración de polvo o agua, no utilice el D4NS en lugares donde materiales extraños puedan penetrar a través del orificio del
pasador de la cabeza, ya que el final de carrera podría dañarse o funcionar incorrectamente.

4. Los valores de duración son para una temperatura ambiente de 5°C a 35°C y una humedad ambiente del 40% al 70%. Para obtener

información más detallada, consulte a su representante de OMRON.

5. Si la temperatura ambiente es superior a 35°C, no pase la carga de 3 A, 250 Vc.a. por más de 2 circuitos.

6. Estas cifras son los requisitos mínimos de operación segura.

7. Este valor puede variar con la frecuencia de conmutación, el entorno y el nivel de fiabilidad. Confirme por adelantado que es posible

la operación correcta con la carga real.
