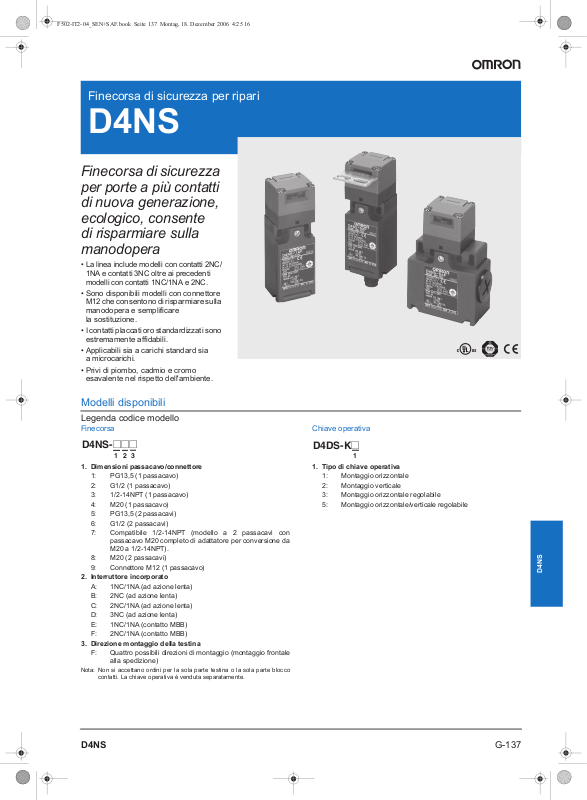

Finecorsa di sicurezza per ripari

D4NS

Finecorsa di sicurezza
per porte a più contatti
di nuova generazione,
ecologico, consente
di risparmiare sulla
manodopera

• La linea include modelli con contatti 2NC/
1NA e contatti 3NC oltre ai precedenti
modelli con contatti 1NC/1NA e 2NC.

• Sono disponibili modelli con connettore
M12 che consentono di risparmiare sulla
manodopera e semplificare
la sostituzione.

• I contatti placcati oro standardizzati sono
estremamente affidabili.

• Applicabili sia a carichi standard sia
a microcarichi.

• Privi di piombo, cadmio e cromo
esavalente nel rispetto dell'ambiente.

Modelli disponibili

Legenda codice modello

Finecorsa

D4NS-@@@

123

1. Dimensioni passacavo/connettore

1: PG13,5 (1 passacavo)
2: G1/2 (1 passacavo)
3: 1/2-14NPT (1 passacavo)
4: M20 (1 passacavo)
5: PG13,5 (2 passacavi)
6: G1/2 (2 passacavi)
7: Compatibile 1/2-14NPT (modello a 2 passacavi con

passacavo M20 completo di adattatore per conversione da

M20 a 1/2-14NPT).
8: M20 (2 passacavi)
9: Connettore M12 (1 passacavo)

2. Interruttore incorporato

A: 1NC/1NA (ad azione lenta)
B: 2NC (ad azione lenta)
C: 2NC/1NA (ad azione lenta)
D: 3NC (ad azione lenta)
E: 1NC/1NA (contatto MBB)
F: 2NC/1NA (contatto MBB)

3. Direzione montaggio della testina

F: Quattro possibili direzioni di montaggio (montaggio frontale

alla spedizione)

Nota: Non si accettano ordini per la sola parte testina o la sola parte blocco

contatti. La chiave operativa è venduta separatamente.

Chiave operativa

D4DS-K@

1

1. Tipo di chiave operativa

1: Montaggio orizzontale
2: Montaggio verticale
3: Montaggio orizzontale regolabile
5: Montaggio orizzontale/verticale regolabile

D4NS

G-137D4NS

Modelli disponibili

Finecorsa

: Modelli con contatti ad apertura positiva approvata

Tipo Configurazione dei contatti Passacavo/Connettore Modello

1 passacavo Ad azione lenta 1NC/1NA PG13,5

G1/2
1/2-14NPT
M20

2NC PG13,5

G1/2
1/2-14NPT
M20

2NC/1NA PG13,5

G1/2
1/2-14NPT
M20

3NC PG13,5

G1/2
1/2-14NPT
M20

Contatto MBB ad azione
lenta

2 passacavi Ad azione lenta 1NC/1NA PG13,5

Contatto MBB ad azione
lenta

1 passacavo, con
connettore

Ad azione lenta 1NC/1NA Connettore M12

Contatto MBB ad azione
lenta

1NC/1NA PG13,5

G1/2
1/2-14NPT
M20

2NC/1NA PG13,5

G1/2
1/2-14NPT
M20

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

2NC PG13,5

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

2NC/1NA PG13,5

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

3NC PG13,5

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

1NC/1NA PG13,5

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

2NC/1NA PG13,5

G1/2
M20, compreso adattatore da M20 a 1/2-14NPT
M20

2NC
1NC/1NA

Nota: 1. I modelli raccomandati per apparecchiature e macchinari da esportarsi in Europa sono quelli con dimensioni del passacavo M20

o Pg13,5 mentre per il Nord America sono raccomandati i modelli con dimensioni del passacavo 1/2-14NPT.

2. La custodia e la testina del D4NS sono in resina. Utilizzare i finecorsa di sicurezza per porte D4BS, che sono in metallo, per applicazioni

che richiedono una resistenza meccanica superiore.

3. Articolo di norma a magazzino

D4NS-1AF (nota 3)
D4NS-2AF
D4NS-3AF
D4NS-4AF (nota 3)
D4NS-1BF (nota 3)
D4NS-2BF
D4NS-3BF
D4NS-4BF (nota 3)
D4NS-1CF (nota 3)
D4NS-2CF
D4NS-3CF
D4NS-4CF (nota 3)
D4NS-1DF
D4NS-2DF
D4NS-3DF
D4NS-4DF (nota 3)
D4NS-1EF
D4NS-2EF
D4NS-3EF
D4NS-4EF (nota 3)
D4NS-1FF
D4NS-2FF
D4NS-3FF
D4NS-4FF (nota 3)
D4NS-5AF
D4NS-6AF
D4NS-7AF
D4NS-8AF
D4NS-5BF (nota 3)
D4NS-6BF
D4NS-7BF
D4NS-8BF (nota 3)
D4NS-5CF
D4NS-6CF
D4NS-7CF
D4NS-8CF (nota 3)
D4NS-5DF
D4NS-6DF
D4NS-7DF
D4NS-8DF
D4NS-5EF
D4NS-6EF
D4NS-7EF
D4NS-8EF
D4NS-5FF
D4NS-6FF
D4NS-7FF
D4NS-8FF
D4NS-9AF (nota 3)
D4NS-9BF (nota 3)
D4NS-9EF (nota 3)

G-138 Barriere/Componenti di sicurezza

Chiavi operative (disponibili a richiesta)

Tipo Modello

Montaggio orizzontale

D4DS-K1

Montaggio verticale

Montaggio orizzontale

D4DS-K2

D4DS-K3

regolabile

Montaggio orizzontale/

D4DS-K5

verticale regolabile

Caratteristiche

Approvazioni

Certificatore Norma Registrazione

TÜV Product
Service

UL (vedere nota) UL508, CSA C22.2 No.14 E76675

Nota: Approvazione per CSA C22.2 No. 14 autorizzata dal marchio UL.

Norme e direttive dell'Unione Europea

• Conformità alle seguenti direttive dell'Unione Europea:

Direttiva macchine
Direttiva bassa tensione
EN50047
EN1088

Marchio CCC (China Compulsory Certification, Certificazione
cinese obbligatoria)

Certificatore Norma Registrazione

CQC GB14048.5 In fase di

EN60947-5-1
(approvazione dei contatti
ad apertura positiva)

GS-ET-15

B0306 39656052

applicazione

Valori nominali approvati dalle norme

TÜV (EN60947-5-1)

Specifica
Corrente di funzionamento

nominale (I
Tensione di funzionamento

nominale (U

Nota: Per proteggere i circuiti interni dai cortocircuiti, utilizzare un fusibile da

10 A di tipo gI o gG conforme a IEC269. Questo fusibile non è inserito nel
circuito interno del finecorsa.

Categoria
di utilizzo

e)

)

e

UL/CSA (UL508, CSA C22.2 No.14)

A300

Tensione

nominale

120 Vc.a. 10 A 60 A 6 A 7.200 VA 720 VA
240 Vc.a. 30 A 3 A

Portata Corrente Potenza

AC-15 DC-13

3 A 0,27 A

240 V 250 V

Chiu-

sura

Interru-

zione

Chiu-

sura

Interru-

zione
