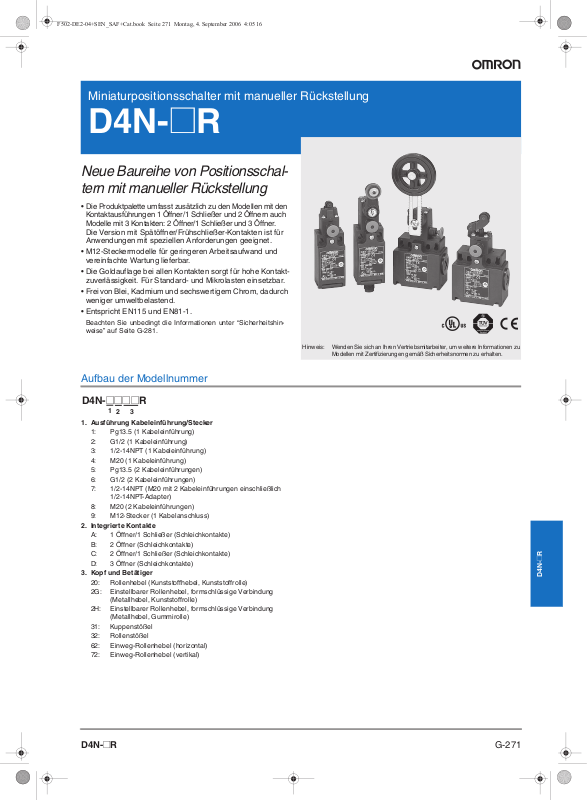

Omron D4N-R DATASHEET [de]
Miniaturpositionsschalter mit manueller Rückstellung
D4N-@R
Neue Baureihe von Positionsschaltern mit manueller Rückstellung
•
Die Produktpalette umfasst zusätzlich zu den Modellen mit den
Kontaktausführungen 1 Öffner/1 Schließer und 2 Öffnern auch
Modelle mit 3 Kontakten: 2 Öffner/1 Schließer und 3 Öffner.
Die Version mit Spätöffner/Frühschließer-Kontakten ist für
Anwendungen mit speziellen Anforderungen geeignet.
• M12-Steckermodelle für geringeren Arbeitsaufwand und
vereinfachte Wartung lieferbar.
• Die Goldauflage bei allen Kontakten sorgt für hohe Kontaktzuverlässigkeit. Für Standard- und Mikrolasten einsetzbar.
• Frei von Blei, Kadmium und sechswertigem Chrom, dadurch
weniger umweltbelastend.
• Entspricht EN115 und EN81-1.
Beachten Sie unbedingt die Informationen unter “Sicherheitshinweise” auf Seite G-281.
Aufbau der Modellnummer
D4N-@@@@R
1
23
1. Ausführung Kabeleinführung/Stecker
1: Pg13.5 (1 Kabeleinführung)
2: G1/2 (1 Kabeleinführung)
3: 1/2-14NPT (1 Kabeleinführung)
4: M20 (1 Kabeleinführung)
5: Pg13.5 (2 Kabeleinführungen)
6: G1/2 (2 Kabeleinführungen)
7: 1/2-14NPT (M20 mit 2 Kabeleinführungen einschließlich
1/2-14NPT-Adapter)
8: M20 (2 Kabeleinführungen)
9: M12-Stecker (1 Kabelanschluss)
2. Integrierte Kontakte
A: 1 Öffner/1 Schließer (Schleichkontakte)
B: 2 Öffner (Schleichkontakte)
C: 2 Öffner/1 Schließer (Schleichkontakte)
D: 3 Öffner (Schleichkontakte)
3. Kopf und Betätiger
20: Rollenhebel (Kunststoffhebel, Kunststoffrolle)
2G: Einstellbarer Rollenhebel, formschlüssige Verbindung
(Metallhebel, Kunststoffrolle)
2H: Einstellbarer Rollenhebel, formschlüssige Verbindung
(Metallhebel, Gummirolle)
31: Kuppenstößel
32: Rollenstößel
62: Einweg-Rollenhebel (horizontal)
72: Einweg-Rollenhebel (vertikal)
Hinweis:
Wenden Sie sich an Ihren Vertriebsmitarbeiter, um weitere Informationen zu
Modellen mit Zertifizierungen gemäß Sicherheitsnormen zu erhalten
.
R
@
D4N-
G-271D4N-@R
Bestellinformationen
Liste der Modelle
Betätiger Kabeleinführung Kontaktkonfiguration
Rollenhebel
(Kunststoffhebel,
Kunststoffrolle)
Einstellbarer Rollenhebel,
formschlüssige Verbindung
(Metallhebel, Kunststoffrolle)
Einstellbarer Rollenhebel,
formschlüssige Verbindung
(Metallhebel, Gummirolle)
Kuppenstößel 1 Kabeleinfüh-
Rollenstößel 1 Kabeleinfüh-
Bevorzugte Lagerware
1 Kabeleinführungen
2 Kabeleinführungen
1 Kabeleinführungen
2 Kabeleinführungen
1 Kabeleinführungen
2 Kabeleinführungen
rungen
2 Kabeleinführungen
rungen
2 Kabeleinführungen
1 Öffner/
1 Schließer
(Schleichkontakte)
Pg13.5 D4N-1A20R D4N-1B20R D4N-1C20R D4N-1D20R
G1/2 D4N-2A20R D4N-2B20R D4N-2C20R D4N-2D20R
1/2-14NPT D4N-3A20R D4N-3B20R D4N-3C20R D4N-3D20R
M20
M12-Stecker
Pg13.5
G1/2 D4N-6A20R D4N-6B20R D4N-6C20R D4N-6D20R
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A20R D4N-8B20R D4N-8C20R D4N-8D20R
Pg13.5 D4N-1A2GR D4N-1B2GR D4N-1C2GR D4N-1D2GR
G1/2 D4N-2A2GR D4N-2B2GR D4N-2C2GR D4N-2D2GR
1/2-14NPT D4N-3A2GR D4N-3B2GR D4N-3C2GR D4N-3D2GR
M20 D4N-4A2GR D4N-4B2GR D4N-4C2GR D4N-4D2GR
M12-Stecker D4N-9A2GR D4N-9B2GR --- --Pg13.5 D4N-5A2GR D4N-5B2GR D4N-5C2GR D4N-5D2GR
G1/2 D4N-6A2GR D4N-6B2GR D4N-6C2GR D4N-6D2GR
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A2GR D4N-8B2GR D4N-8C2GR D4N-8D2GR
Pg13.5 D4N-1A2HR D4N-1B2HR D4N-1C2HR D4N-1D2HR
G1/2 D4N-2A2HR D4N-2B2HR D4N-2C2HR D4N-2D2HR
1/2-14NPT D4N-3A2HR D4N-3B2HR D4N-3C2HR D4N-3D2HR
M20
M12-Stecker
Pg13.5 D4N-5A2HR D4N-5B2HR D4N-5C2HR D4N-5D2HR
G1/2 D4N-6A2HR D4N-6B2HR D4N-6C2HR D4N-6D2HR
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A2HR D4N-8B2HR D4N-8C2HR D4N-8D2HR
Pg13.5 D4N-1A31R D4N-1B31R D4N-1C31R D4N-1D31R
G1/2 D4N-2A31R D4N-2B31R D4N-2C31R D4N-2D31R
1/2-14NPT D4N-3A31R D4N-3B31R D4N-3C31R D4N-3D31R
M20
M12-Stecker
Pg13.5 D4N-5A31R D4N-5B31R D4N-5C31R D4N-5D31R
G1/2 D4N-6A31R D4N-6B31R D4N-6C31R D4N-6D31R
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A31R D4N-8B31R D4N-8C31R D4N-8D31R
Pg13.5 D4N-1A32R D4N-1B32R D4N-1C32R D4N-1D32R
G1/2 D4N-2A32R D4N-2B32R D4N-2C32R D4N-2D32R
1/2-14NPT D4N-3A32R D4N-3B32R D4N-3C32R D4N-3D32R
M20
M12-Stecker
Pg13.5 D4N-5A32R D4N-5B32R D4N-5C32R D4N-5D32R
G1/2 D4N-6A32R D4N-6B32R D4N-6C32R D4N-6D32R
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A32R D4N-8B32R D4N-8C32R D4N-8D32R
D4N-4A20R D4N-4B20R D4N-4C20R D4N-4D20R
D4N-9A20R D4N-9B20R --- --D4N-5A20R D4N-5B20R D4N-5C20R D4N-5D20R
D4N-7A20R D4N-7B20R D4N-7C20R D4N-7D20R
D4N-7A2GR D4N-7B2GR D4N-7C2GR D4N-7D2GR
D4N-4A2HR D4N-4B2HR D4N-4C2HR D4N-4D2HR
D4N-9A2HR D4N-9B2HR --- ---
D4N-7A2HR D4N-7B2HR D4N-7C2HR D4N-7D2HR
D4N-4A31R D4N-4B31R D4N-4C31R D4N-4D31R
D4N-9A31R D4N-9B31R --- ---
D4N-7A31R D4N-7B31R D4N-7C31R D4N-7D31R
D4N-4A32R D4N-4B32R D4N-4C31R D4N-4D32R
D4N-9A32R D4N-9B32R --- ---
D4N-7A32R D4N-7B32R D4N-7C32R D4N-7D32R
2 Öffner
(Schleichkontakte)
2 Öffner/
1 Schließer
(Schleichkontakte)
3 Öffner
(Schleichkontakte)
G-272 Sicherheitssensoren/-komponenten
Betätiger Kabeleinführung Kontaktkonfiguration
1 Öffner/
1 Schließer
(Schleichkontakte)
Einweg-Rollenhebel
(horizontal)
Einweg-Rollenhebel (vertikal) 1 Kabeleinfüh-
Hinweis: 1. Es wird empfohlen, die M20-Ausführung für Schalter zu verwenden, die nach Europa exportiert werden, und die 1/2-14NPT-Ausfüh-
rung für Schalter, die nach Nordamerika exportiert werden.
2. Bei den Modellen mit 2 Kabelführungen des Typs 1/2-14NPT ist ein M20-auf-1/2-14NPT-Adapter im Lieferumfang enthalten.
1 Kabeleinführungen
2 Kabeleinführungen
rungen
2 Kabeleinführungen
Pg13.5 D4N-1A62R D4N-1B62R D4N-1C62R D4N-1D62R
G1/2 D4N-2A62R D4N-2B62R D4N-2C62R D4N-2D62R
1/2-14NPT D4N-3A62R D4N-3B62R D4N-3C62R D4N-3D62R
M20 D4N-4A62R D4N-4B62R D4N-4C62R D4N-4D62R
M12-Stecker D4N-9A62R D4N-9B62R --- --Pg13.5 D4N-5A62R D4N-5B62R D4N-5C62R D4N-5D62R
G1/2 D4N-6A62R D4N-6B62R D4N-6C62R D4N-6D62R
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A62R D4N-8B62R D4N-8C62R D4N-8D62R
Pg13.5 D4N-1A72R D4N-1B72R D4N-1C72R D4N-1D72R
G1/2 D4N-2A72R D4N-2B72R D4N-2C72R D4N-2D72R
1/2-14NPT D4N-3A72R D4N-3B72R D4N-3C72R D4N-3D72R
M20 D4N-4A72R D4N-4B72R D4N-4C72R D4N-4D72R
M12-Stecker D4N-9A72R D4N-9B72R --- --Pg13.5 D4N-5A72R D4N-5B72R D4N-5C72R D4N-5D72R
G1/2 D4N-6A72R D4N-6B72R D4N-6C72R D4N-6D72R
1/2-14NPT
(siehe Hinweis 2)
M20 D4N-8A72R D4N-8B72R D4N-8C72R D4N-8D72R
D4N-7A62R D4N-7B62R D4N-7C62R D4N-7D62R
D4N-7A72R D4N-7B72R D4N-7C72R D4N-7D72R
2 Öffner
(Schleichkontakte)
2 Öffner/
1 Schließer
(Schleichkontakte)
3 Öffner
(Schleichkontakte)
Technische Daten
Normen und EU-Richtlinien
• Entspricht den folgenden EU-Richtlinien:
Maschinenrichtlinie
Niederspannungsrichtlinie
EN50047
EN1088
GS-ET-15
Zulassungen
Prüfstelle Standard Zulassungsnr.
TÜV
Produktservice
UL (siehe Hinweis) UL508, CSA C22.2 Nr. 14 E76675
Hinweis: Zulassung für CSA C22.2 Nr. 14 ist durch das UL-Zeichen autorisiert.
CCC-Prüfzeichen (China Compulsory Certification)
Prüfstelle Standard Zulassungsnr.
CQC GB14048.5 beantragt
EN60947-5-1
(Zwangsöffnung mit
Zulassung)
B03 11 39656 061
Zugelassene Nennwerte für Normen
TÜV (EN60947-5-1)
Eigenschaft
Nennbetriebsstrom (l
Nennbetriebsspannung (U
Hinweis: Verwenden Sie eine 10-A-Sicherung des Typs gI oder gG, die der
Richtlinie IEC269 als Kurzschluss-Schutzvorrichtung entspricht.
Die Sicherung ist nicht in den Schalter integriert.
Gebrauchs-
kategorie
) 3 A 0,27 A
e
) 240 V 250 V
e
UL/CSA (UL508, CSA C22.2 Nr. 14)
A300
Nenn-
spannung
120 VAC 10 A 60 A 6 A
240 VAC 30 A 3 A
Dauerstrom Aktueller Schaltleistung
Ein-
schalten
Q300
Nenn-
spannung
125 VDC 2,5 A 0,55 A 0,55 A 69 V A 69 V A
250 VDC 0,27 A 0,27 A
Dauerstrom Aktueller Schaltleistung
Ein-
schalten
AC-15 DC-13
Aus-
schalten
Aus-
schalten
Ein-
schalten
7200 V A
Ein-
schalten
Aus-
schalten
720 V A
Aus-
schalten
R
@
D4N-
G-273D4N-@R
Eigenschaften
Schutzklasse (siehe Hinweis 3) IP67
Lebensdauer
(siehe Hinweis 4)
Betätigungsgeschwindigkeit 1 mm/s bis 0,5 m/s (D4N-1A20R)
Schaltfrequenz max. 30 Schaltspiele/Minute
Kontaktwiderstand max. 25 MΩ
Minimale Schaltlast (siehe Hinweis 6) Ohmsche Last von 1 mA bei 5 VDC (N-Pegel-Referenzwert)
Nennisolationsspannung (U
Schutz gegen elektrischen Schlag Klasse II (Schutzisolierung)
Verschmutzungsgrad (Betriebsumgebung) Stufe 3 (EN60947-5-1)
Stoßspannungsfestigkeit (EN60947-5-1) Zwischen Klemmen derselben Polarität: 2,5 kV
Isolationswiderstand min. 100 MΩ
Kontaktabstand Sprungkontakt: min. 2 x 0,5 mm
Vibrationsfestigkeit Fehlfunktion 10 bis 55 Hz, 0,75-mm-Einfachamplitude
Stoßfestigkeit Zerstörung
Bedingter Kurzschlussstrom 100 A (EN60947-5-1)
Therm. Nennstrom (I
Umgebungstemperatur Betrieb: −30 °C bis 70 °C ohne Vereisung
Luftfeuchtigkeit Betrieb: max. 95 %
Gewicht ca. 92 g (D4N-1A20R)
Hinweis: 1. Die oben angegebenen Werte sind Anfangswerte.
2.
Ein einmal für eine Standardlast eingesetzter Kontakt ist nicht mehr für kleinere Lasten einsetzbar. Andernfalls führt dies zur Aufrauung
der Kontaktfläche, sodass die Kontaktzuverlässigkeit verloren gehen kann.
3. Die Schutzklasse wird nach den in der Norm (EN60947-5-1) beschriebenen Methoden geprüft. Vergewissern Sie sich zunächst, dass
die Dichtungseigenschaften für die Betriebsbedingungen und die Umgebung ausreichen. Obwohl das Gehäuse gegen das Eindringen von Staub, Öl oder Wasser geschützt ist, darf der D4N-@R nicht an Orten eingesetzt werden, an denen Fremdkörper wie Staub,
Schmutzpartikel, Öl, Wasser oder Chemikalien in den Schaltkopf eindringen können. Andernfalls kann der Schalter beschädigt
werden oder eine Fehlfunktion auftreten.
4. Die Lebensdauer ist für eine Umgebungstemperatur von 5 °C bis 35 °C und eine Luftfeuchtigkeit von 40 % bis 70 % angegeben.
Weitere Informationen erhalten Sie bei Ihrer OMRON-Vertretung.
5. Bei Verwendung von Schaltlasten von 3 A, 250 VAC bei einer Umgebungstemperatur von mehr als 35 °C dürfen nur 2 Schaltkreise
belastet werden.
6.
Dieser Wert hängt von Schaltfrequenz, Umgebung und Zuverlässigkeitsniveau ab. Vergewissern Sie sich zunächst, dass mit der Ist-Last
eine ordnungsgemäße Funktion möglich ist.
Mechanisch min. 1000000 Schaltspiele
Elektrisch min. 500000 Schaltspiele bei einer ohmschen Last von 3 A bei 250 VAC (siehe Hinweis 5)
) 300 V
i
min. 300000 Schaltspiele bei einer ohmschen Last von 10 A bei 250VAC
Zwischen Klemmen unterschiedlicher Polarität: 4 kV
Zwischen anderen Klemmen und nicht Spannung führenden Metallteilen: 6 kV
Schleichkontakt: min. 2 x 2 mm
2
1000 m/s
Fehlfunktion
) 10 A (EN60947-5-1)
th
300 m/s
2
G-274 Sicherheitssensoren/-komponenten
Aufbau, Bezeichnungen und Funktionen
Aufbau
Sicherheitsgerechte Hebeleinstellung
Hebel und Hebelwelle sind durch Nuten miteinander verbunden, um zu verhindern, dass der Hebel auf der Hebelwelle
durchrutschen kann. Der Betätiger rastet ein (selbsthaltend),
wenn er in die Verriegelungsposition bewegt wird.
Rückstellkopf (blau)
Der Rückstellkopf kann in allen vier Richtungen montiert
werden.
Schalterkopf
Bei Ausführungen mit Rollenhebeln kann der
Schalterkopf in allen vier Richtungen montiert
werden. Lösen Sie dazu die vier Schrauben
an den Ecken des Schalterkopfs, nehmen Sie
diesen vom Schaltergehäuse ab, setzen Sie
ihn in der gewünschten Position wieder auf,
und befestigen Sie ihn mit den Schrauben
wieder am Schaltergehäuse.
Kabeleinführung
Es stehen verschiedene
Integrierte Kontakte
Der integrierte Schalter verfügt über einen
Zwangsöffnungsmechanismus. Dieser trennt die
Öffnerkontakte auch bei Kontaktverschweißung.
Abdeckung
Die Abdeckung ist unten über ein Scharnier mit dem
Gehäuse verbunden. Nach Lösen der Schraube kann
die Abdeckung nach unten weggeklappt werden. Dies
gestattet eine problemlose Wartung und Verdrahtung.
Durchm. Gehäuse
Pg13,5
G1/2
1/2-14NPT
M20
M12-Stecker
Ausführung mit einer
Kabeleinführung
Ja
Ja
Ja
Ja
Ja
Hinweis: Ausführungen mit M12-Steckern sind bei
Ausführung mit zwei
Kabeleinführungen
Schaltern mit drei Kontakten nicht erhältlich.
Kontaktform
Produktbezeichnung Kontakt Art der Kontakte Betriebsmuster Anmerkungen
D4N-@A@R 1 Öffner/1 Schließer
Zb
11
33
11-12
12
33-34
34
Schaltweg
Nur die Öffnerkontakte 11-12 verfügen
über einen Zwangsöffnungsmechanismus mit Zulassung.
EIN
Die Klemmen 11-12 und 33-34
können mit ungleicher Polarität
verwendet werden.
Ja
Ja
Ja
Ja
---
D4N-@B@R 2 Öffner
D4N-@C@R 2 Öffner/1 Schließer
D4N-@D@R 3 Öffner
Zb
11
31
Zb
11
21
33 34
Zb
11
21
31 32
Nur die Öffnerkontakte 11-12
und 31-32 verfügen über einen
11-12
12
31-32
32
12
22
12
22
Schaltweg
11-12
21-22
33-34
Schaltweg
11-12
21-22
31-32
Schaltweg
Zwangsöffnungsmechanismus
EIN
mit Zulassung.
Die Klemmen 11-12 und 31-32
können mit ungleicher Polarität
verwendet werden.
Nur die Öffnerkontakte 11-12
und 21-22 verfügen über einen
Zwangsöffnungsmechanismus
mit Zulassung.
EIN
Die Klemmen 11-12, 21-22
und 33-34 können mit ungleicher
Polarität verwendet werden.
Nur die Öffnerkontakte 11-12,
21-22 und 31-32 verfügen über einen
Zwangsöffnungsmechanismus
EIN
mit Zulassung.
Die Klemmen 11-12, 21-22
und 31-32 können mit ungleicher
Polarität verwendet werden.
R
@
D4N-
G-275D4N-@R
Loading...
