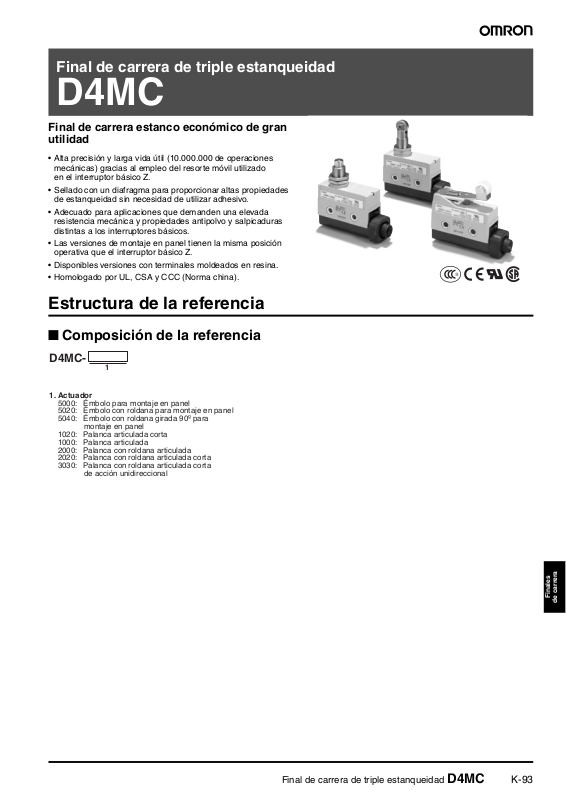

Omron D4MC DATASHEET [es]

Final de carrera de triple estanqueidad

D4MC

Final de carrera estanco económico de gran utilidad

• Alta precisión y larga vida útil (10.000.000 de operaciones
mecánicas) gracias al empleo del resorte móvil utilizado
en el interruptor básico Z.

• Sellado con un diafragma para proporcionar altas propiedades
de estanqueidad sin necesidad de utilizar adhesivo.

• Adecuado para aplicaciones que demanden una elevada
resistencia mecánica y propiedades antipolvo y salpicaduras
distintas a los interruptores básicos.

• Las versiones de montaje en panel tienen la misma posición
operativa que el interruptor básico Z.

• Disponibles versiones con terminales moldeados en resina.

• Homologado por UL, CSA y CCC (Norma china).

Estructura de la referencia

■ Composición de la referencia

D4MC-

1

1. Actuador

5000: Émbolo para montaje en panel
5020: Émbolo con roldana para montaje en panel
5040: Émbolo con roldana girada 90º para
montaje en panel
1020: Palanca articulada corta
1000: Palanca articulada
2000: Palanca con roldana articulada
2020: Palanca con roldana articulada corta
3030: Palanca con roldana articulada corta
de acción unidireccional

Finales

de carrera

Final de carrera de triple estanqueidad D4MC K-93

Tabla de selección

■ Modelos disponibles

Actuador Modelo

Émbolo para montaje en panel

D4MC-5000

Émbolo con roldana para montaje en panel

Émbolo con roldana girada 90º para montaje
en panel

Palanca articulada corta

Palanca articulada

Palanca con roldana articulada

Palanca con roldana articulada corta

Palanca con roldana articulada corta de
acción unidireccional

Nota: Cuando se utiliza el final de carrera en las siguientes condiciones, deben seleccionarse modelos con terminal moldeado

(consulte la página 100): a) entornos pulverulentos, b) con altos niveles de humedad o c) alto volumen de goteo de aceite

D4MC-5020

D4MC-5040

D4MC-1020

D4MC-1000

D4MC-2000

D4MC-2020

D4MC-3030

■ Cubierta protectora de terminales, junta de goma y tapa de goma

(El final de carrera está equipado con estos 3 elementos de forma estándar).

• Cubierta de terminales ZC

(Código de producto: ZC55-0002H)

Tapa de goma

• Junta de goma ZC

(Código de producto: SC-1404C)

• Tapa de goma ZC

(Código de producto: ZC55-0003F)

Cubierta de terminales

Junta de goma

K-94 Final de carrera de triple estanqueidad D4MC

Especificaciones

■ Normas aprobadas

(excepto modelos con terminales moldeados)

Organismo Norma Nº de expediente

UL 508 E76675
CSA C22.2 Nº. 14 E45258
CCC (CQC) GB14048.5 2003010303077627

Nota: Solicite a su representante OMRON más información sobre los modelos aprobados.

■ Valores nominales de las normas aprobadas

UL/CSA

A300

Tensión nominal Corriente de carga Corriente Voltio-amperios

Cierre Apertura Cierre Apertura

120 Vc.a. 10 A 60 A 6 A 7.200 VA 720 VA
240 Vc.a. 30 A 3 A

EN60947-1 y EN60947-5-1

250 V, 10 A (c.a.12) (ensayado por ASTA)

CCC (GB14048.5)

Categoría y valores nominales aplicables

AC-12 10 A/250 Vc.a.

■ Valores nominales generales

Tensión nominal Carga no inductiva Carga inductiva

Carga resistiva Carga de lámpara Carga inductiva Carga de motor

NC NA NC NA NC NA NC NA
125 Vc.a. 10 A 3 A 1,5 A 10 A 5 A 2,5 A
250 Vc.a. 10 A 2,5 A 1,25 A 10 A 3 A 1,5 A
480 Vc.a. 3 A 1,5 A 0,75 A 2,5 A 1,5 A 0,75 A
8 Vc.c. 10 A 3 A 1,5 A 6 A 5 A 2,5 A
14 Vc.c. 10 A 3 A 1,5 A 6 A 5 A 2,5 A
30 Vc.c. 6 A 3 A 1,5 A 5 A 5 A 2,5 A
125 Vc.c. 0,5 A 0,4 A 0,4 A 0,05 A 0,05 A 0,05 A
250 Vc.c. 0,25 A 0,2 A 0,2 A 0,03 A 0,03 A 0,03 A

Corriente de
irrupción

Nota: 1. Los valores anteriores son para corriente de régimen permanente.

2. Las cargas inductivas tienen un factor de potencia mínimo de 0,4 (c.a.) y una constante de tiempo máxima de 7 ms (c.c.)

3. Las cargas de lámpara tienen una corriente de pico que es 10 veces superior a la corriente de régimen permanente.

4. Las cargas de motor tienen una corriente de pico que es 6 veces superior a la corriente de régimen permanente.

5. Los valores nominales anteriores fueron ensayados bajo las siguientes condiciones:

Temperatura ambiente: 20±2°C
Humedad ambiente: 65±5%
Frecuencia de operación: 20 operaciones/min

NC 30 A máx.
NA 15 A máx.

Finales

de carrera

Final de carrera de triple estanqueidad D4MC K-95
