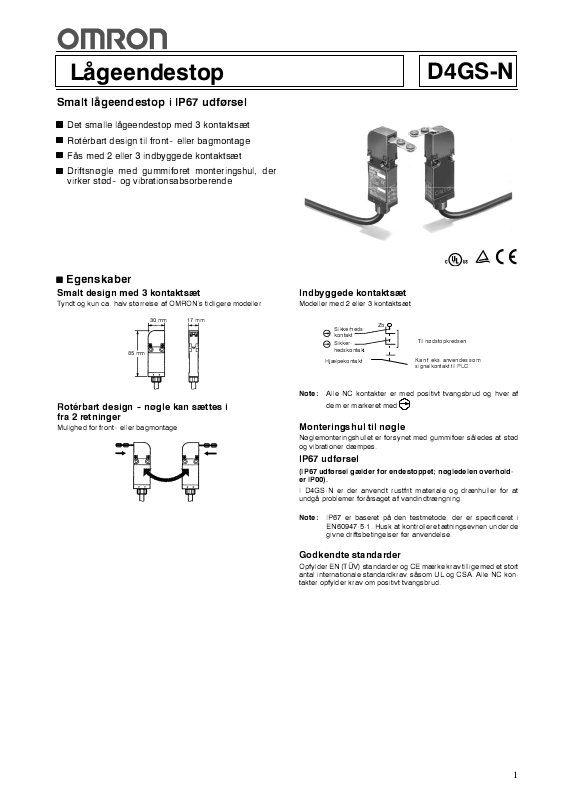

Omron D4GS-N DATASHEET [da]

Lågeendestop
Smalt lågeendestop i IP67 udførsel
Det smalle lågeendestop med 3 kontaktsæt Rotérbart design til front-- eller bagmontage Fås med 2 eller 3 indbyggede kontaktsæt Driftsnøgle med gummiforet monteringshul, der
Egenskaber
Smalt design med 3 kontaktsæt
Tyndt og kun ca. halv størrelse af OMRON’s tidligere modeller
30 mm 17 mm
85 mm
Indbyggede kontaktsæt
Modeller med 2 eller 3 kontaktsæt
Sikkerheds- kontakt
Sikker- hedskontakt
Hjælpekontakt
Zb
D4GS-N
E
Til nødstopkredsen
Kan f.eks. anvendes som signalkontakt til PLC
Rotérbart design -- nøgle kan sættes i fra 2 retninger
Mulighed for front-- eller bagmontage
Note:
Alle NC kontakter er med positivt tvangsbrud og hver af dem er markeret med
.
Monteringshul til nøgle
Nøglemonteringshullet er forsynet med gummifoer således at stød og vibrationer dæmpes.
IP67 udførsel
(IP67 udførsel gælder for endestoppet; nøgledelen overhold- er IP00).
I D4GS-N er der anvendt rustfrit materiale og drænhuller for at undgå problemer forårsaget af vandindtrængning.
Note:
IP67 er baseret den testmetode, der er specificeret i EN60947-5-1. Husk at kontrollere tætningsevnen under de givne driftsbetingelser før anvendelse.
Godkendte standarder
Opfylder EN (TÜV) standarder og CE mærke krav tilligemed et stort antal internationale standardkrav, såsom UL og CSA. Alle NC kon- takter opfylder krav om positivt tvangsbrud.
1
D4GS-N
D4GS-N
Standarder og EU direktiver
Overholder følgende EU direktiver: Maskindirektivet LVD (lavspændingsdirektivet EN1088 EN60204-1
Ordreinformation
Forklaring til modelnumre
Endestop
D4GS-N
1. Indbygget kontaktsæt
Modeller
Endestop
Udsende Retning for
jj-j
12 3
1: 1NC/1NO
(uden moment) 2: 2NC (uden moment) 3: 2NC/1NO
(uden moment) 4: 3NC (uden moment)
indsættelse af
driftsnøgle
Vandret
2. Retning for indsættelse af nøgle
R: Vandret T: Lodret
Godkendte standarder
Myndighed Standard File No.
TÜV Rheinland EN60947-5-1 J2051125
(Positivt tvangs- brud)
UL (se note) UL508
Note:
Godkendelse er indhentet for CSA C22.2 Nr. 14 under UL.
CSA C22.2 No. 14
E76675
Nøgle
D4GS-NK
3. Kabellængde
Blank: 1 m 3: 3 m 5: 5 m
Længde
kabel
1m D4GS-N1R D4GS-N2R D4GS-N3R D4GS-N4R
1NC/1NO
(Uden moment)
2NC
(Uden moment)
1. Nøgletype
1: Vandret montering 2: Lodret montering
2NC/1NO
(Uden moment)
j
1
3NC
(Uden moment)
Lodret
Nøgler (bestilles separat)
Type Model
Vandret montering D4GS-NK1
Lodret montering D4GS-NK2
3m D4GS-N1R-3 D4GS-N2R-3 D4GS-N3R-3 D4GS-N4R-3
5m D4GS-N1R-5 D4GS-N2R-5 D4GS-N3R-5 D4GS-N4R-5
1m D4GS-N1T D4GS-N2T D4GS-N3T D4GS-N4T
3m D4GS-N1T-3 D4GS-N2T-3 D4GS-N3T-3 D4GS-N4T-3
5m D4GS-N1T-5 D4GS-N2T-5 D4GS-N3T-5 D4GS-N4T-5
2
D4GS-N
y
g
,
y
g
Specifikationer
Godkendte standarder
TÜV (EN60947-5-1)
Item AC-15 DC-13
Belastningsstrøm (Ie)
Driftsspænding (Ue)
Note:
Anvend en 10-A sikring type gI eller gG der overholder IEC60269 som beskyttelse mod kortslutning.
UL/CSA (UL508, CSA C22.2 No. 14) C300
Forsynings-
spænding belastning
120 VAC 240 VAC 7.5 0.75
2.5A
Q300
Forsynings-
spænding belastning
125 VDC 250 VDC 0.27 0.27
2.5A
Generelle data
Beskyttelsesgrad (se note 1)
Levetid (se note 2)
Koblingshastighed Brydeafstand Koblingsfrekvens Mindste kraft for tvangsbrud (se note 4) Mindste bevægelse for tvangsbrud
(se note 4) Isolationsmodstand
Mindste belastning (se note 5) Kontaktmodstand Prøvespænding
Maks. kortslutningsstrøm Forureningsgrad (driftsmiljø) Terminalbelastning (Ith) Ekstrabeskyttelse mod elektrisk stød Vibrationsbeskyttelse Stødstyrke Omgivelsestemperatur Luftfugtighed Kabel Vægt
Note:
1. Test af beskyttelsesgrad er udført efter den testmetode, der er specificeret i EN60947-5-1. Sørg for at kontrollere tætningsevnen under de givne driftsbetingelser og omgivelser før anvendelse. Selvom udstyret er beskyttet mod indtrængende støv og vand bør D4GS-N ikke anvendes hvor uvedkommende materiale kan trænge ind gennem nøglehullet til hovedet, da der derved kan ske skade kontakterne eller fejl udstyret.
2. Levetiden ovenfor er opgivet ved en omgivelsestemperatur fra 5°C til 35°C og ved en luftfugtighed 40% til 70%.
3. Hvis omgivelsestemperaturen er 35°C eller højere,må der maksimalt påføres 1 A/125 VAC på ét kredsløb.
4. Disse værdier overholdes for sikker tvangsbrydning.
5. Værdien angivet for min. belastning er en referenceværdi for mikrobelastninger. Værdien kan variere i henhold til faktorer som f.eks. frekvens, miljø og driftssikkerhed. Sørg for at kontrollere at udstyret virker korrekt med den aktuelle belastning, før det tages i brug.
0.75 A 0.27 A 240 V 250 V
Vedvarende
Vedvarende
Strøm (A) Spænding (VA)
Slutte Bryde Slutte Bryde
15 1.5
Strøm (A) Spænding (VA)
Slutte Bryde Slutte Bryde
0.55 0.55
Krop: IP67 (EN60947-5-1) (N
Mekanisk: 1.000.000 koblinger min. Elektrisk: 100.000 koblinger min. (1-A belastningsmodstand ved 125 VAC) (se note 3)
0.1 til 0.5 m/s 2×2 mm min. 30 gange/minut 60 N min. 10 mm min.
100 Mmin. (ved 500 VDC) mellem terminaler af samme polaritet, mellem terminaler af forskellig polaritet, og mellem hver terminal og ikke--spændingsførende metaldele
4 mA ved 24 VDC 300 mmax. (ca. værdi med 1-m kabel) Mellem terminaler af samme polaritet: Uimp 2.5 kV (EN60947-5-1)
Mellem terminaler af forskellig polaritet: Uimp 4 kV (EN60947-5-1) Mellem hver terminal og ikke--spændingsførende metaldele: Uimp 6 kV (EN60947-5-1)
100 A (EN60947-5-1) 3 (EN60947-5-1)
2.5 A (EN60947-5-1) Klasse II (dobbeltisoleret) (IEC60536) Fejlfunktion:10 til 55 Hz, 0.35-mm enkel amplitude Fejlfunktion:300 m/s2min. Drift: --30°C til 70°C (uden tilisning) Drift: 95% max. UL2464 Nr. 22 AWG, udførsel O.D.: 7.2 mm Ca. 120 g (D4GS-N1R, med 1-m kabel)
øgledel: IP00)
1,800 180
69 69
D4GS-N
3
