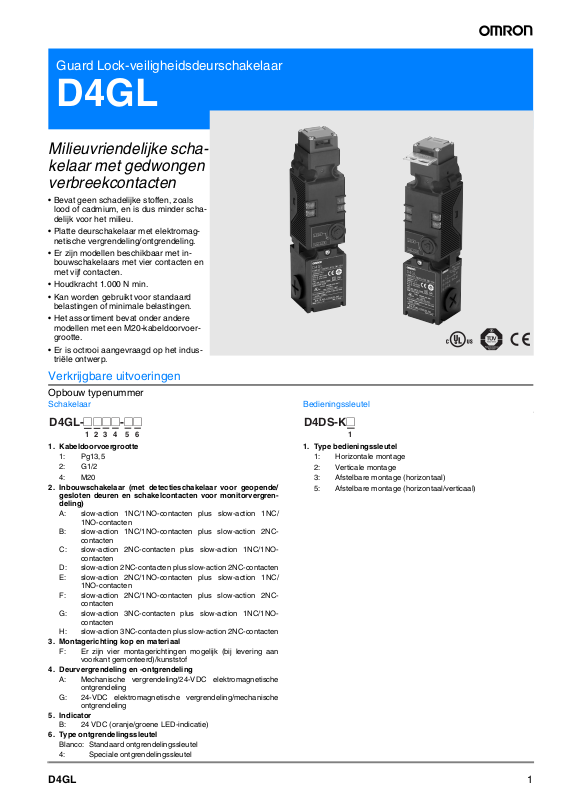

Omron D4GL DATASHEET [nl]
Guard Lock-veiligheidsdeurschakelaar
D4GL
Milieuvriendelijke schakelaar met gedwongen
verbreekcontacten
• Bevat geen schadelijke stoffen, zoals
lood of cadmium, en is dus minder schadelijk voor het milieu.
• Platte deurschakelaar met elektromagnetische vergrendeling/ontgrendeling.
• Er zijn modellen beschikbaar met inbouwschakelaars met vier contacten en
met vijf contacten.
• Houdkracht 1.000 N min.
• Kan worden gebruikt voor standaard
belastingen of minimale belastingen.
• Het assortiment bevat onder andere
modellen met een M20-kabeldoorvoergrootte.
• Er is octrooi aangevraagd op het industriële ontwerp.
Verkrijgbare uitvoeringen
Opbouw typenummer
Schakelaar
D4GL-@@@@-@@
4 5
123
1. Kabeldoorvoergrootte
1: Pg13,5
2: G1/2
4: M20
2. Inbouwschakelaar (met detectieschakelaar voor geopende/
gesloten deuren en schakelcontacten voor monitorvergrendeling)
A: slow-action 1NC/1NO-contacten plus slow-action 1NC/
1NO-contacten
B: slow-action 1NC/1NO-contacten plus slow-action 2NC-
contacten
C: slow-action 2NC-contacten plus slow-action 1NC/1NO-
contacten
D: slow-action 2NC-contacten plus slow-action 2NC-contacten
E: slow-action 2NC/1NO-contacten plus slow-action 1NC/
1NO-contacten
F: slow-action 2NC/1NO-contacten plus slow-action 2NC-
contacten
G: slow-action 3NC-contacten plus slow-action 1NC/1NO-
contacten
H: slow-action 3NC-contacten plus slow-action 2NC-contacten
3. Montagerichting kop en materiaal
F: Er zijn vier montagerichtingen mogelijk (bij levering aan
voorkant gemonteerd)/kunststof
4. Deurvergrendeling en -ontgrendeling
A: Mechanische vergrendeling/24-VDC elektromagnetische
ontgrendeling
G: 24-VDC elektromagnetische vergrendeling/mechanische
ontgrendeling
5. Indicator
B: 24 VDC (oranje/groene LED-indicatie)
6. Type ontgrendelingssleutel
Blanco: Standaard ontgrendelingssleutel
4: Speciale ontgrendelingssleutel
6
Bedieningssleutel
D4DS-K@
1
1. Type bedieningssleutel
1: Horizontale montage
2: Verticale montage
3: Afstelbare montage (horizontaal)
5: Afstelbare montage (horizontaal/verticaal)
\
1D4GL
Verkrijgbare uitvoeringen
Lijst met modellen
Schakelaars (bedieningssleutels apart te bestellen)
: Modellen met goedgekeurde gedwongen verbreekcontacten.
Materiaal
kop
Kunststof Standaard
Type
ontgrende-
lingssleutel
Elektromagnetische
voltage/indicator
Elektromagneet: 24 VDC
Oranje/groene LED:
24 VDC
Vergrendelings- en
ontgrendelingstypen
Mechanische vergrendeling
Elektromagnetische ontgrendeling
Elektromagnetische vergrendeling
Mechanische ontgrendeling
Voorkeur voorraadartikel*
Contactconfiguratie
(detectieschakelaar voor
geopende/gesloten deuren
en schakelcontacten voor
monitorvergrendeling)
(slow action)
Goedgekeurd gedwongen
NC-verbreekcontact
1NC/1NO+1NC/1NO
1NC/1NO+2NC
2NC+1NC/1NO
2NC+2NC
2NC/1NO+1NC/1NO
2NC/1NO+2NC
3NC+1NC/1NO
3NC+2NC
1NC/1NO+1NC/1NO
1NC/1NO+2NC
2NC+1NC/1NO
2NC+2NC
2NC/1NO+1NC/1NO
2NC/1NO+2NC
3NC+1NC/1NO
3NC+2NC
Kabeldoor-
voergrootte
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Pg13,5
G1/2
M20
Model
D4GL-1AFA-A*
D4GL-2AFA-A
D4GL-4AFA-A*
D4GL-1BFA-A
D4GL-2BFA-A
D4GL-4BFA-A
D4GL-1CFA-A*
D4GL-2CFA-A
D4GL-4CFA-A*
D4GL-1DFA-A
D4GL-2DFA-A
D4GL-4DFA-A
D4GL-1EFA-A
D4GL-2EFA-A
D4GL-4EFA-A*
D4GL-1FFA-A
D4GL-2FFA-A
D4GL-4FFA-A
D4GL-1GFA-A
D4GL-2GFA-A
D4GL-4GFA-A
D4GL-1HFA-A
D4GL-2HFA-A
D4GL-4HFA-A
D4GL-1AFG-A*
D4GL-2AFG-A
D4GL-4AFG-A*
D4GL-1BFG-A
D4GL-2BFG-A
D4GL-4BFG-A
D4GL-1CFG-A*
D4GL-2CFG-A
D4GL-4CFG-A*
D4GL-1DFG-A
D4GL-2DFG-A
D4GL-4DFG-A
D4GL-1EFG-A
D4GL-2EFG-A
D4GL-4EFG-A*
D4GL-1FFG-A
D4GL-2FFG-A
D4GL-4FFG-A
D4GL-1GFG-A
D4GL-2GFG-A
D4GL-4GFG-A
D4GL-1HFG-A
D4GL-2HFG-A
D4GL-4HFG-A
2 Guard Lock-veiligheidsdeurschakelaar
Bedieningssleutels (apart te bestellen)
Type Model
Horizontale montage
D4DS-K1
Verticale montage
Afstelbare montage
(Horizontaal)
Afstelbare montage
(Horizontaal/verticaal)
D4DS-K2
D4DS-K3
D4DS-K5
Technische gegevens
Normen en EC-richtlijnen
Toepasbare EC-richtlijnen en normen
• Machinerichtlijn
• Laagspanningsrichtlijn
• EN1088
• EN60204-1
• GS-ET-19
Goedgekeurde normen
Bureau Norm Dossiernr.
TÜV-productservice EN60947-5-1
(goedgekeurde gedwongen
verbreking)
UL (zie opm. 2) UL508, CSA C22.2 Nr.14 E76675
(zie opmerking 1)
UL/CSA (UL508, CSA C22.2 nr. 14)
C300
Nominale
spanning
120 VAC 2,5 A 15 A 1,5 A 1800 VA 180 VA
240 VAC 7,5 A 0,75 A
Geleidings-
stroom
Stroom Volt am pè re
Maak Verbreek Maak Verbreek
Q300
Nominale
spanning
125 VAC 2,5 A 0,55 A 0,55 A 69 VA 69 VA
250 VAC 0,27 A 0,27 A
Geleidings-
stroom
Stroom Volt am pè re
Maak Verbreek Maak Verbreek
Opmerking: 1. Neem contact op met uw OMRON-vertegenwoordi-
ger voor meer informatie.
2. Goedkeuring voor CSA C22.2 nr. 14 is geautoriseerd
door de UL-norm.
Goedgekeurde normgegevens
TÜV (EN60947-5-1)
Item Gebruikscategorie AC-15 DC-13
Nominale bedrijfsstroom (I
Nominale bedrijfsspanning (U
Opmerking: Gebruik een gI- of gG-zekering van 10 A die is goedgekeurd con-
form IEC269 als kortsluitingsbeveiliging.
) 0,75 A 0,27 A
e
) 240 V 250 V
e
Kenmerken van de elektromagnetische spoel
Item 24 VDC
Nominale bedrijfsspanning
(100% ED)
Stroomverbruik Circa 200 mA
Isolatie Klasse F (130°C max.)
24 VDC ±10%
Indicator
Item LED
Nominale spanning 24 VDC
Lekstroom Circa 3 mA
Kleur (LED) Oranje/Groen
3D4GL
Kenmerken
Beschermingsgraad (zie opm. 2) IP67 (EN60947-5-1)
Levensduur
(zie opm. 3)
Mechanisch Min. 1.000.000 schakelingen
Elektrisch Min. 500.000 schakelingen voor een ohmse belasting van 4 mA bij 24 VDC;
Aanspreeksnelheid 0,05 tot 0,5 m/s
Bedieningsfrequentie Max. 30 schakelingen/min
Nominale frequentie 50/60 Hz
Contactafstand 2 x 2 mm min.
Gedwongen verbrekingskracht (zie opm. 5) 60 N min. (EN60947-5-1)
Gedwongen verbrekingsafstand (zie opm. 5) 10 mm min. (EN60947-5-1)
Houdkracht (zie opm. 6) 1000 N min.
Isolatieweerstand 100 MΩ min. (bij 500 VDC)
Minimale contactbelasting (zie opm. 7) Ohmse belasting van 4 mA bij 24 VDC (niveau N referentiewaarde)
Nominale isolatiespanning (Ui) 300 V (EN60947-5-1)
Thermische stroom (I
) 2,5 A (EN60947-5-1)
the
Maximale impulsspanning (EN60947-5-1) Tussen aansluitklemmen van dezelfde polariteit 2,5 kV
Voorwaardelijke kortsluitstroom 100 A (EN60947-5-1)
Vervuilingsgraad (bedrijfsomgeving) 3 (EN60947-5-1)
Bescherming tegen elektrische schokken Klasse II (dubbele isolatie)
Overslagspanningsbestendigheid 1.500 V max. (EN60947-5-1)
Contactweerstand 25 mΩ max. (initiële waarde)
Trillingsbestendig-
Storing 10 tot 55 Hz, 0,75 mm enkele amplitude
heid
Schokbestendigheid
Mechanisch
Storing
Omgevingstemperatuur Bedrijf: −10°C tot 55°C (zonder ijsafzetting)
Vochtigheidsgraad Bedrijf: 95% max.
Gewicht Ong. 400 g (D4GL-1AFA-A)
(Dit geldt alleen voor de schakelaar. De beschermingsgraad voor het sleutelgat is IP00.)
min. 150.000 schakelingen voor een ohmse belasting van 1 A bij 125 VAC in 2 circuits en
4 mA bij 24 VDC in 2 circuits (zie opm. 4).
Tussen aansluitklemmen van verschillende polariteit 4 kV
Tussen de elektromagneet en de niet-stroomvoerende metalen
---
delen en tussen de elektromagneet en de aarde
24-VDC elektromagneet 0,8 kV
Tussen de andere aansluitklemmen en de niet-stroomvoerende
4 kV
metalen delen en tussen de andere aansluitklemmen en de aarde
1000 m/s
300 m/s
2
2
min.
min.
Opmerking: 1. De bovenstaande waarden zijn initiële waarden.
2. De beschermingsgraad is getest met de methode die is gespecificeerd door de norm EN60947-5-1. Controleer van tevoren de
afdichtingen onder de huidige bedrijfsomgeving en -omstandigheden. Hoewel het schakelaarhuis is beveiligd tegen het indringen
van stof of water, mag u de D4GL niet gebruiken in ruimten waar vreemd materiaal door het sleutelgat de kop kan binnendringen.
Hierdoor kan de schakelaar namelijk beschadigd raken of kan er storing optreden.
3. De levensduur geldt bij een omgevingstemperatuur van 5°C tot 35°C en een vochtigheidsgraad van 40% tot 70%. Neem contact
op met uw OMRON-vertegenwoordiger voor meer gegevens.
4. Wanneer de omgevingstemperatuur 35°C of hoger is, mag u 1 A bij 125 VAC niet toepassen op meer dan twee circuits.
5. Deze cijfers zijn de minimale eisen voor een veilige bediening.
6. Dit cijfer is gebaseerd op de evaluatiemethode GS-ET-19.
7. Deze waarde hangt af van de schakelfrequentie, de omgeving en het betrouwbaarheidsniveau. Controleer de juiste werking bij de
huidige belasting voordat u de opgegeven belasting toepast.
4 Guard Lock-veiligheidsdeurschakelaar
Aansluitingen
Indicator
Schema intern circuit
LED
LED
(Groen)
(Oranje)
D
Groen (+)
D
Oranje (+)
CRD CRD ZD ZD
5 tot 24 VDC
COM (−)
Voorbeeld circuitverbinding
• De aansluitklemmen 12 en 41 zijn intern verbonden en verbinden
zo de aansluitklemmen 11 en 42 voor een veiligheidscircuitingang.
(BIA GS-ET-19)
• Sluit de aansluitklemmen 21 en 22 en de klemmen 51 en 52 aan in
serie wanneer u deze als veiligheidscircuitingang gebruikt (redundantiecircuits voor de aansluitklemmen 11 en 12 en voor de klemmen 41 en 42 hierboven). Sluit de aansluitklemmen afzonderlijk
aan wanneer u deze als een hulpcircuitingang gebruikt (bijvoorbeeld de klemmen 21 en 22 voor het bewaken van het openen en
sluiten van veiligheidsdeuren en de klemmen 51 en 52 voor het
bewaken van de vergrendelingsstatus).
• In het volgende aansluitingsvoorbeeld worden de aansluitklemmen
21 en 22 en 51 en 52 gebruikt als hulpcircuitingang.
Aansluitingsvoorbeeld voor D4GL-1HFA-A
51
11
21
31
01 (Groen)
E1
12 41
Indicator
(Groen)
02
(Groen)
42
52
22
32
E2
Veiligheidscircuit
Hulpcircuit
Hulpcircuit
Hulpcircuit
Indicator
03 (Oranje)
(Oranje)
04 (Oranje)
• Gedwongen verbreekcontacten die worden gebruikt als veiligheidscircuitingang worden aangeduid met de markering . De aan-
sluitklemmen 11 en 12 en 21 en 22 zijn gedwongen
verbreekcontacten.
• Sluit de indicators parallel op de hulpcircuits of op de aansluitklemmen E1 en E2 aan.
• Hoewel de drie lijnen bij levering zijn aangesloten, kunt u deze
indien nodig voor de toepassing losmaken.
• De volgende tabel geeft de aansluitingsconfiguratie weer die vereist is om de groene indicator te laten branden wanneer de deur is
gesloten, en de oranje indicator wanneer de elektromagneet wordt
ingeschakeld.
Indicator Nummer
aansluitklem
Kleur
voedingsdraad
Nummer
aangesloten
aansluitklem
Groene indicator O1 Groen 32
Oranje indicator O2 Oranje E1
Gemeenschappelijk O3 Zwart E2
• Als een indicator parallel op een gedwongen verbreekcontact is
aangesloten en de indicator sluit, wordt er een kortsluitstroom
gegenereerd, wat mogelijk resulteert in een installatiestoring.
• Schakel standaard belastingen niet voor meer dan 2 circuits tegelijk. Anders kan het isolatieniveau afnemen.
• De elektromagneet heeft polariteit. Zorg ervoor dat de aansluitklemmen met de juiste polariteit zijn aangesloten.
5D4GL
