Fins de course à boîtier fermé

D4C

Fin de course étanche, compact et plat offre
un vaste choix d'actionneurs

• Résistance aux liquides et à la poussière conforme à la norme
CEI IP67.

• Triple étanchéité :
étanchéité de la section plongeur assurée par une garniture et
un diaphragme en caoutchouc nitrile ; étanchéité de la section
fins de course assurée par un capot en caoutchouc nitrile ;
étanchéité de l'entrée du câble assurée par un matériau d'enro­bage.

• Le câble standard (S-FLEX VCTF) en 2, 3 ou 5 mètres de long
offre une grande flexibilité et une résistance exceptionnelle à
l'huile et aux températures extrêmes.

• Des modèles basse température sont disponibles.

Références

■ Références

Fins de

course

Modèles standard

D4C-@@@

1 2 3

1. Courant nominal

1 : 5 A à 250 V c.a., 4 A à 30 V c.c.
2 : 5 A à 125 V c.a. (avec DEL)
3 : 4 A à 30 V c.c. (avec DEL)
4 : 0,1 A à 125 V c.a., 0,1 A à 30 V c.c.
5 : 0,1 A à 125 V c.a. (avec DEL)
6 : 0,1 A à 30 V c.c. (avec DEL)

2. Caractéristiques des câbles

2 : Câble VCTF étanche à l'huile (3 m)
3 : Câble VCTF étanche à l'huile (5 m)
4 : VCTF (3 m)
5 : VCTF (5 m)
6 : SJT(O) (3 m)
7 : SJT(O) (5 m)
8 : Câble VCTF étanche à l'huile (2 m)
9 : VCTF (2 m)

3. Actionneur

01 : Simple plongeur
02 : Plongeur à galet
03 : Plongeur à galet transversal
10 : Plongeur biseau
20 : Levier à galet
24 : Levier à galet (modèle à haute sensibilité)
31 : Plongeur étanche
32 : Plongeur à galet étanche
33 : Galet transversal étanche
41 : Simple plongeur monté sur panneau
42 : Plongeur à galet monté sur panneau
43 : Plongeur à galet transversal monté sur panneau
50 : Tige plastique
60 : Plongeur à levier à galet central

Remarque 1 : Certaines combinaisons d'éléments de la liste ci-des-

sus ne sont pas toujours compatibles.

2:Sur les modèles standard, le voyant de fonctionne-

ment s'éteint (OFF) lorsque l'interrupteur est actif. Si
vous avez besoin de modèles dont les voyants de
fonctionnement s'allument (ON) lorsque l'interrupteur
est actif, ajoutez « -B » après la référence du modèle.

Fins de course à boîtier fermé D4C F-31

Modèles précâblés (utilisez un câble VCTF étanche à l'huile)

D4C-@0@@-@@@@@@

1 2 3 4

1. Voyant de fonctionnement

1 : Sans voyant de fonctionnement
2 : 1 A à 125 V c.a. (avec voyant de fonctionnement)
3 : 1 A à 30 V c.c. (avec voyant de fonctionnement)

2. Actionneur

01 : Simple plongeur
02 : Plongeur à galet
31 : Plongeur étanche
32 : Plongeur à galet étanche
24 : Levier à galet (modèle à haute sensibilité)

3. Caractéristiques de câblage

DK1EJ : modèles précâblés

(3 conducteurs : caractéristique c.c., câblage NF)

AK1EJ : modèles précâblés

(3 conducteurs : caractéristique c.a., câblage NF)

M1J : modèles de connecteur pour appareils ASI

(2 conducteurs : câblage NO)

Modèles résistants aux intempéries

D4C-@@@-P

1 2 3

1. Courant nominal

1 : 5 A à 250 V c.a., 4 A à 30 V c.c.
2 : 5 A à 125 V c.a. (avec DEL)
3 : 4 A à 30 V c.c. (avec DEL)
4 : 0,1 A à 125 V c.a., 0,1 A à 30 V c.c.
5 : 0,1 A à 125 V c.a. (avec DEL)
6 : 0,1 A à 30 V c.c. (avec DEL)

4. Longueur de câble

03 : 0,3 m
05 : 0,5 m
10 : 1 m

Caractéristiques de câblage

Commmutateur interne Connecteur

COM 3
NF (normalement fermé) 2
NO (normalement ouvert) 4

Remarque : les caractéristiques de câblage ci-dessus sont différen-

tes de celles du D4CC, prenez garde à ne pas les con­fondre.

2. Caractéristiques des câbles

2 : Câble VCTF étanche à l'huile (3 m)
3 : Câble VCTF étanche à l'huile (5 m)

3. Actionneur

20 : Levier à galet
24 : Levier à galet (modèle à haute sensibilité)
27 : Levier à galet variable
29 : Levier à tige variable

F-32 Fins de course à boîtier fermé D4C

Références

■ Références

Modèles standard

Actionneur Modèles de câble standard Modèles de câble approuvés UL/CSA

Plongeur

Câble S-FLEX VCTF* Câble VCTF** 5 A à 250 V c.a. sans

Conforme à EN60947-5-1 Homologation UL/CSA

2m 3m 5m 2m 3m 5m 3m 5m 3m 5m

D4C-@801 D4C-@201 D4C-@301 D4C-@901 D4C-@401 D4C-@501 D4C-1601 D4C-1701 D4C-2601 D4C-2701

voyant DEL

Câble SJT(O)***

5 A à 125 V c.a. avec

voyant DEL (100 V c.a.)

Poussoir
étanche

Poussoir à
galet

Poussoir à galet
étanche

Galet plongeur à
90˚

Galet plongeur à
90˚ étanche

Plongeur
biseau

Tige à ressort

Levier
à galet

Levier à galet
(modèle à haute
sensibilité)

Plongeur monté
sur panneau

Poussoir à galet
montage sur
panneau

Galet plongeur
90˚ montage sur
panneau

Plongeur à galet
central

D4C-@831 D4C-@231 D4C-@331 D4C-@931 D4C-@431 D4C-@531 D4C-1631 D4C-1731 D4C-2631 D4C-2731

D4C-@802 D4C-@202 D4C-@302 D4C-@902 D4C-@402 D4C-@502 D4C-1602 D4C-1702 D4C-2602 D4C-2702

D4C-@832 D4C-@232 D4C-@332 D4C-@932 D4C-@432 D4C-@532 D4C-1632 D4C-1732 D4C-2632 D4C-2732

D4C-@803 D4C-@203 D4C-@303 D4C-@903 D4C-@403 D4C-@503 D4C-1603 D4C-1703 D4C-2603 D4C-2703

D4C-@833 D4C-@233 D4C-@333 D4C-@933 D4C-@433 D4C-@533 D4C-1633 D4C-1733 D4C-2633 D4C-2733

D4C-@810 D4C-@210 D4C-@310 D4C-@910 D4C-@410 D4C-@510 D4C-1610 D4C-1710 D4C-2610 D4C-2710

D4C-@850 D4C-@250 D4C-@350 D4C-@950 D4C-@450 D4C-@550 D4C-1650 D4C-1750 D4C-2650 D4C-2750

D4C-@820 D4C-@220 D4C-@320 D4C-@920 D4C-@420 D4C-@520 D4C-1620 D4C-1720 D4C-2620 D4C-2720

D4C-@824 D4C-@224 D4C-@324 D4C-@924 D4C-@424 D4C-@524 D4C-1624 D4C-1724 D4C-2624 D4C-2724

D4C-@841 D4C-@241 D4C-@341 D4C-@941 D4C-@441 D4C-@541 D4C-1641 D4C-1741 D4C-2641 D4C-2741

D4C-@842 D4C-@242 D4C-@342 D4C-@942 D4C-@442 D4C-@542 D4C-1642 D4C-1742 D4C-2642 D4C-2742

D4C-@843 D4C-@243 D4C-@343 D4C-@943 D4C-@443 D4C-@543 D4C-1643 D4C-1743 D4C-2643 D4C-2743

D4C-@860 D4C-@260 D4C-@360 D4C-@960 D4C-@460 D4C-@560 D4C-1660 D4C-1760 D4C-2660 D4C-2760

Fins de

course

Remarque : 1. Des modèles résistants au froid sont également disponibles. Pour commander ces modèles, reportez-vous à l'exemple suivant.

D4C-1201 → D4C-1201-C

2. Des modèles à spécifications d'huile résistante à la viscosité (avec orifice d'écoulement de l'huile) sont également disponibles. Pour

commander ces modèles, reportez-vous à l'exemple suivant. S'applique uniquement aux modèles à plongeur.
D4C-1202 → D4C-1202-M

3. Des modèles à levier à galet variable sont également disponibles.

* Câbles souples, étanches à l'huile, en vinyl.
** Câbles souples ordinaires, en vinyl.
*** Modèles à câbles SJT(O) (approuvés UL et CSA) conforme aux normes UL et CSA.

Fins de course à boîtier fermé D4C F-33

Modèles standard (suite)

Actionneur Modèles de câble CENELEC

Conforme à EN60947-5-1

1m 2m 3m 5m

Plongeur

D4C-1G01 1 M D4C-1G01 2 M D4C-1G01 3 M D4C-1G01 5 M

Poussoir
étanche

Poussoir
à galet

Poussoir à
galet étanche

Galet plongeur à
90˚

Galet plongeur à
90˚ étanche

Plongeur
biseau

Tige à ressort

Levier
à galet

Levier à galet
(modèle à haute
sensibilité)

Plongeur montage
sur panneau

Poussoir à galet
montage sur
panneau

Galet plongeur 90˚
montage sur
panneau

D4C-1G31 1 M D4C-1G31 2 M D4C-1G31 3 M D4C-1G31 5 M

D4C-1G02 1 M D4C-1G02 2 M D4C-1G02 3 M D4C-1G02 5 M

D4C-1G32 1 M D4C-1G32 2 M D4C-1G32 3 M D4C-1G32 5 M

D4C-1G03 1 M D4C-1G03 2 M D4C-1G03 3 M D4C-1G03 5 M

D4C-1G33 1 M D4C-1G33 2 M D4C-1G33 3 M D4C-1G33 5 M

D4C-1G10 1 M D4C-1G10 2 M D4C-1G10 3 M D4C-1G10 5 M

D4C-1G50 1 M D4C-1G50 2 M D4C-1G50 3 M D4C-1G50 5 M

D4C-1G20 1 M D4C-1G20 2 M D4C-1G20 3 M D4C-1G20 5 M

D4C-1G24 1 M D4C-1G24 2 M D4C-1G24 3 M D4C-1G24 5 M

D4C-1G41 1 M D4C-1G41 2 M D4C-1G41 3 M D4C-1G41 5 M

D4C-1G42 1 M D4C-1G42 2 M D4C-1G42 3 M D4C-1G42 5 M

D4C-1G43 1 M D4C-1G43 2 M D4C-1G43 3 M D4C-1G43 5 M

Modèles précâblés (utilisez un câble VCTF étanche à l'huile)

Actionneur 1 A à 125 V c.a. sans

voyant de

fonctionnement

Plongeur

Poussoir à
galet

Poussoir
étanche

Poussoir à
galet étanche

Levier à galet
(modèle à haute
sensibilité)

D4C-1001-AK1EJ@ D4C-2001-AK1EJ@ D4C-1001-DK1EJ@ D4C-3001-DK1EJ@

D4C-1002-AK1EJ@ D4C-2002-AK1EJ@ D4C-1002-DK1EJ@ D4C-3002-DK1EJ@

D4C-1031-AK1EJ@ D4C-2031-AK1EJ@ D4C-1031-DK1EJ@ D4C-3031-DK1EJ@

D4C-1032-AK1EJ@ D4C-2032-AK1EJ@ D4C-1032-DK1EJ@ D4C-3032-DK1EJ@

D4C-1024-AK1EJ@ D4C-2024-AK1EJ@ D4C-1024-DK1EJ@ D4C-3024-DK1EJ@

Remarque : 1. Le @ contient la longueur du câble.

Par exemple : 30 cm → D4C-1001-AK1EJ03

2. Des modèles M1 sont également disponibles. Pour plus de détails, contactez votre revendeur OMRON.

1 A à 125 V c.a. avec

voyant de

fonctionnement

1 A à 30 V c.c. sans

voyant de

fonctionnement

1 A à 30 V c.c. avec

voyant de

fonctionnement

F-34 Fins de course à boîtier fermé D4C

Modèles résistants aux intempéries

Actionneur 5 A à 250 V c.a.

Levier à galet

Levier à galet
(modèle à haute
sensibilité)

Levier à galet
variable

Levier à tige
variable

4 A à 30 V c.c.

sans voyant de

fonctionnement

3 m D4C-1220-P D4C-4220-P D4C-2220-P D4C-3220-P D4C-5220-P D4C-6220-P
5 m D4C-1320-P D4C-4320-P D4C-2320-P D4C-3320-P D4C-5320-P D4C-6320-P

3 m D4C-1224-P D4C-4224-P D4C-2224-P D4C-3224-P D4C-5224-P D4C-6224-P
5 m D4C-1324-P D4C-4324-P D4C-2324-P D4C-3324-P D4C-5324-P D4C-6324-P

3 m D4C-1227-P D4C-4227-P D4C-2227-P D4C-3227-P D4C-5227-P D4C-6227-P
5 m D4C-1327-P D4C-4327-P D4C-2327-P D4C-3327-P D4C-5327-P D4C-6327-P

3 m D4C-1229-P D4C-4229-P D4C-2229-P D4C-3229-P D4C-5229-P D4C-6229-P
5 m D4C-1329-P D4C-4329-P D4C-2329-P D4C-3329-P D4C-5329-P D4C-6329-P

0,1 A à 125 V c.a.

0,1 A à 30 V c.c.

sans voyant de

fonctionnement

Pièces de rechange (tête/actionneur)

Type d'actionneur Tête (avec

Simple plongeur D4C-0001 ­Plongeur à galet D4C-0002 ­Plongeur à galet transversal D4C-0003 ­Plongeur biseau D4C-0010 ­Levier à galet D4C-0020 WL-1A100
Levier à galet D4C-0024 WL-1A100
Levier à galet réglable D4C-0027 HL-1HPA320
Levier à tige réglable D4C-0029 HL-1HPA500
Plongeur étanche D4C-0031 ­Plongeur à galet étanche D4C-0032 ­Plongeur à galet transversal

étanche
Plongeur monté sur panneau D4C-0041 ­Plongeur à galet monté sur

panneau
Plongeur à galet transversal monté

sur panneau
Tige en plastique D4C-0050 ­Levier à galet central D4C-0060 -

Remarque 1 : Les références des modèles de têtes sont de la forme

D4C-00@@, avec les nombres dans les carrés indi­quant le type d'actionneur.

2:Les actionneurs des modèles à plongeurs, à tiges

plastique et à leviers à galet central ne peuvent pas
être vendus séparément. Vous devez les commander
avec la tête.

3:Pour plus de détails sur les caractéristiques des mo-

dèles résistants au froid, veuillez contacter votre re­vendeur OMRON.

actionneur)

D4C-0033 -

D4C-0042 -

D4C-0043 -

Actionneur

5 A à 125 V c.a.
avec voyant de

fonctionnement

4 A à 30 V c.c.

avec voyant de

fonctionnement

0,1 A à 125 V c.a.

avec voyant de

fonctionnement

0,1 A à 30 V c.c.

avec voyant de

fonctionnement

Plaques de montage

Vous pouvez remplacer le modèle WL, incorporé lors de l'équipe­ment, par le D4C et la plaque de montage, sans changer la position
du déclencheur ou de la came.

Liste des modèles remplaçables

Pour connaître le délai de livraison requis, contactez votre revendeur
OMRON.

Modèle WL

(actionneur)

WLD/WL01D (plongeur
supérieur)

WLD2/WL01D2 (plon­geur à galetsupérieur)

WLCA2/WL01CA2
(levier à galet)

Remarque : Le WL01@ est conçu pour les micro-charges.

Exemple d’application

Remarque : La position du déclencheur reste inchangée.

Déclencheur

Modèle D4C

(actionneur)

→D4C-@@01 (plongeur) D4C-P001

→D4C-@@01

(plongeur à rouleau)
→D4C-@@20 (levier

à galet)

Déclencheur

Plaque

D4C-P002

D4C-P020

Fins de

course

Plaque de montage

Fins de course à boîtier fermé D4C F-35

Remarques

Il n'y aucune différence de pas de montage entre la plaque de mon­tage et le WL. Toutefois, la profondeur de montage du D4C avec la
plaque de montage fixée est inférieure à celle du WL monté sur pan­neau.

WL D4C

,

,

,

Plaque

Caractéristiques techniques

■ Homologations

Agence Norme Fichier N°

TÜV Rheinland EN60947-5-1 R9451333 (voir remarque 1)

UL UL508 E76675 (voir remarque 3)
CSA CSA C22.2 N° 14 LR45746 (voir remarque 3)

Remarque 1 : Modèles avec câbles VCTF étanches à l'huile,

uniquement.

2: Modèles précâblés uniquement.
3: Modèles à câbles SJT(0) uniquement.

J9950970 (voir remarque 2)

■ Valeurs standard approuvées

Valeurs nominales générales

Modèle Tension

nominale

(norma-

D4C-1@@@ 125 V c.a. 5 A 5 A 1,5 A 0,7 A 3 A 3 A 2,5 A 1,3 A 20 A

250V c.a. 5A 5A 1A 0,5A 2A 2A 1,5A 0,8A
8V c.c. 5A 5A 2A 2A 5A 4A 3A 3A
14V c.c. 5A 5A 2A 2A 4A 4A 3A 3A
30V c.c. 4A 4A 2A 2A 3A 3A 3A 3A
125 V c.c. 0,4 A 0,4 A 0,05 A 0,05 A 0,4 A 0,4 A 0,05 A 0,05 A
250 V c.c. 0,2 A 0,2 A 0,03 A 0,03 A 0,2 A 0,2 A 0,03 A 0,03 A

D4C-2@@@ 125 V c.a. 5 A 5 A 1,5 A 0,7 A 3 A 3 A 2,5 A 1,3 A

125 V c.c. 0,4 A 0,4 A 0,05 A 0,05 A 0,4 A 0,4 A 0,05 A 0,05 A

D4C-3@@@ 30V c.c. 4A 4A 2A 2A 3A 3A 3A 3A
D4C-4@@@ 125 V c.a. 0,1 A 0,1 A --- ---

8V c.c. 0,1A 0,1A
14 V c.c. 0,1 A 0,1 A
30 V c.c. 0,1 A 0,1 A

D4C-5@@@ 125 V c.a. 0,1 A 0,1 A --- ---
D4C-6@@@ 30 V c.c. 0,1 A 0,1 A --- ---

Charge non inductive Charge inductive Courant d’appel

Charge résistive Charge de la

NF

lement

fermé)

NO

(norma-

lement

ouvert)

NF

(norma-

lement

fermé)

lampe

NO

(norma-

lement

ouvert)

Charge inductive Charge de moteur

NF

(norma-

lement

fermé)

NO

(norma-

lement
ouvert)

NF

(norma-

lement

fermé)

NO

(norma-

lement

ouvert)

(norma-

lement
fermé)

max.

NF

NO

(norma-

lement

ouvert)

10 A
max.

F-36 Fins de course à boîtier fermé D4C

Valeurs nominales des modèles précâblés

Tensi on

nominale

125 V c.a. 1 1 1 0,7 1 1 1 1 20 A max. 10 A max.
30V c.c.11111111

Remarque : 1. Les charges inductives ont un facteur de puissance de 0,4 minimum (c.a.) et une constante temps de 7 ms maximum (c.c.).

Charge résistive Charge de lampe Charge inductive Charge de moteur

NF (nor-

malement

fermé)

2. Les charges de lampe ont un courant d’appel égal à 10 fois le courant constant.

3. La charge du moteur a un courant d’appel égal à 6 fois le courant constant.

Charge non inductive Charge inductive Courant d’appel

NO (nor-

malement

ouvert)

NF (nor-

malement

fermé)

NO (nor-

malement

ouvert)

NF (nor-

malement

fermé)

NO (nor-

malement

ouvert)

NF (nor-

malement

fermé)

NO (nor-

malement

ouvert)

NF (norma-

lement

fermé)

NO (nor-

malement

ouvert)

Valeurs nominales approuvées par UL/CSA

B300 (D4C-16@@, -17@@), B150 (D4C-26@@, -27@@)

NEMA B300 (D4C-16@@, -17@@) NEMA B150 (D4C-26@@, -27@@)

Tension

nominale

120 V c.a. 5 A 30 A 3 A 3 600 VA 360 VA
240 V c.a. 15 A 1,5 A

Courant
nominal

Courant Voltampères

Fermeture Ouverture Fermeture Ouverture

Tension

nominale

120 V c.a. 5 A 30 A 3 A 3 600 VA 360 VA

Courant
nominal

Courant Voltampères

Fermeture Ouverture Fermeture Ouverture

Valeurs nominales approuvées par le TÜV Rheinland (EN60947-5-1)

Modèle Catégorie et condition nominale

D4C-1@@@ AC-15 2 A/250 V c.a.

DC-12 2A/30V c.c.

D4C-2@@@ AC-15 2 A/125 V c.a. 5 A
D4C-3@@@ DC-12 2A/30V c.c. 4A
D4C-4@@@ AC-14 0,1 A/125 V c.a.

DC-12 0,1 A/30 V c.c.

D4C-5@@@ AC-14 0,1 A/125 V c.a. 0,5 A
D4C-6@@@ DC-12 0,1 A/30 V c.c. 0,5 A

de fonctionnement

5A
4A

0,5 A
0,5 A

I the

Fins de

course

Plage de charge applicable

Tension (Vc.c.)

,

,

D4C-6@@@
D4C-5@@@
D4C-4@@@

D4C-1@@@
D4C-2@@@
D4C-3@@@

5 mW 0,8 W

Courant I (mA)

Fins de course à boîtier fermé D4C F-37

■ Caractéristiques

Classe de protection IP67
Résistance (voir remarque 2) Mécanique : 10 000 000 opérations min.

Vitesse de fonctionnement 0,1 mm à 0,5 m/s (avec plongeur)

Fréquence de commutation Mécanique : 120 opérations/minute

Fréquence nominale 50/60 Hz
Résistance d'isolement 100 MΩ min. (à 500 V c.c.)
Contact resistance (initial) 250 mΩ max. (valeur initiale avec câble VCTF de 2 m)

Rigidité diélectrique 1 000 V c.a., 50/60 Hz pendant 1 minute entre des bornes de même polarité

Tension nominale d'isolement (U
Surtension de commutation 1 000 V c.a., 300 V c.c. max. (EN60947-5-1)

Degré de pollution (environnement de
fonctionnement)

Dispositif de protection contre les
courts-circuits (SCPD)

Courant de court-circuit conditionnel 100 A (EN60947-5-1)
Courant thermique enfermé conven-

tionnel (I
Protection contre les décharges élec-

triques
Résistance aux vibrations Dysfonctionnement : double amplitude de 10 à 55 Hz et 1,5 mm
Résistance aux chocs

Température ambiante (voir remarque) Fonctionnement : –10 °C à 70 °C (sans givrage)
Humidité ambiante Fonctionnement : 95 % max.
Poids Avec câble VCTF de 3 m : 360 g ; avec câble VCTF de 5 m : 540 g

Remarque : 1. Les chiffres ci-dessus correspondent aux valeurs initiales.

)

the

2. Les valeurs sont calculées à une température de fonctionnement de 5 °C à 35 °C et une humidité de fonctionnement comprise entre

40 et 70 %. Veuillez contacter votre revendeur OMRON pour plus d'informations sur les autres environnements de fonctionnement.

Electrique : 200 000 opérations min. (5 A à 250 V c.a., charge résistive)

1 mm à 1 m/s (pour un levier à galet)

Electrique : 30 opérations/minute

300 mΩ max. (valeur initiale avec câble VCTF de 3 m)
400 mΩ max. (valeur initiale avec câble VCTF de 5 m)

1 500 V c.a., 50/60 Hz pendant 1 minute entre la partie métallique conductrice de courant et la terre,
et entre chaque borne et la partie métallique non conductrice de courant, Uimp : 2,5 kV (EN60947-5-1)

) 300 V (EN60947-5-1)

i

3 (CEI60947-5-1)

Fusible 10 A type gG (CEI269)

5 A, 4 A, 0,5 A (EN60947-5-1)

Classe I (avec câble de terre)

2

Destruction : 1 000 m/s
Dysfonctionnement : 500 m/s

min.

2

min.

■ Caractéristiques de fonctionnement

Modèle D4C-@@01

Force d'actionnement max. 11,77 N 17,65 N 11,77 N 17,65 N 11,77 N
Force de relâchement min. 4,41 N 4,41 N 4,41 N 4,41 N 4,41 N
Pré-course max. 1,8 mm 1,8 mm 1,8 mm 1,8 mm 1,8 mm
Sur-course min. 3mm 3mm 3mm 3mm 3mm
Hystérésis max. 0,2 mm 0,2 mm 0,2 mm 0,2 mm 0,2 mm
Position de fonctionnement 15,7±1 mm 24,9±1 mm 28,5±1mm 34,3±1 mm 28,5±1mm
TT (5) mm (5) mm (5) mm (5) mm (5) mm

Modèle D4C-@@33 D4C-@@10 D4C-@@50 D4C-@@20

Force d'action­nement max.

Force de relâ­chement min.

Pre-course max. 1,8 mm 1,8 mm 15° 25° 10±3°
Sur-course min. 3 mm 3 mm --- 40° 50°
Hystérésis max. 0,2 mm 0,2 mm --- 3° 3°
Position de fonc-

tionnement
TT (5) mm (5) mm --- (70°)(70°)

17,65 N 11,77 N 1,47 N 5,69 N 5,69 N

4,41 N 4,41 N --- 1,47 N 1,47 N

34,3±1 mm 28,5±1 mm --- --- ---

D4C-@001-@K1EJ@

D4C-@@31

D4C-@031-@K1EJ@

D4C-@@02

D4C-@002-@K1EJ@

(voir remarque 1)

(voir remarque 1)

D4C-@@32

D4C-@032-@K1EJ@

D4C-@@27-P
D4C-@@29-P

D4C-@@03

D4C-@@24

D4C-@@24-P

D4C-@024-@K1EJ@

F-38 Fins de course à boîtier fermé D4C

Modèle D4C-@@41 D4C-@@42 D4C-@@43 D4C-@@60

Force d'actionne-

11,77 N 11,77 N 11,77 N 6,67 N

ment max.
Force de relâche-

4,41 N 4,41 N 4,41 N 1,47 N

ment min.
Pre-course max. 1,8mm 1,8mm 1,8mm 10±3°
Sur-course min. 3mm 3mm 3mm 50°
Hystérésis max. 0,2mm 0,2mm 0,2mm 3°
Position de fonc-

31,2±1 mm 36,8±1mm 36,8mm ---

tionnement
TT (5) mm (5) mm (5) mm ---

Remarque : 1. Les valeurs indiquées pour le D4C-@@27-P et le D4C-@@29-P sont valables pour une longueur de levier de 38 mm.

2. Les caractéristiques de fonctionnement des modèles M1J@ sont identiques à celles des modèles @K1EJ@.

■ Nature du contact

Modèles standard / modèles résistants aux intempéries

Sans voyant DEL
(Câble S-FLEX VCTF)

Avec voyant DEL
(Câble S-FLEX VCTF)

Avec voyant DEL
(s'allume lors du
fonctionnement)

Circuits du voyant LED

100 V c.a.

COM NO

COM
(Noir)NO(Blanc)NC(Rouge)E(ligné jaune

et vert)

COM
(Noir)NO(Blanc)NC(Rouge)E(ligné jaune

et vert)

COM
(Noir)NO(Blanc)NC(Rouge)E(ligné jaune

et vert)

Jaune/vert : Câble en résine VCTF
Vert : VCTF
Câble SJT(0) approuvé UL/CSA

Remarque : 1. « Allumé en cas de mise en service » signifie que lorsque vous tournez ou poussez l'actionneur et que le contact de fin de course

quitte le côté normalement fermé (NF), le voyant s'allume.

2. « Allumé en l'absence de fonctionnement » signifie que lorsque l'actionneur est en position libre, le voyant s'allume et lorsque vous

tournez ou poussez l'actionneur et que le contact touche le côté normalement ouvert (NO), le voyant s'éteint.

24 V c.c.

COM NO

Couleur du fil conducteur

Fins de

course

Câble Sans DEL Avec DEL

COM NO

(normalement

ouvert)

NF

(normalement

fermé)

ECOM NO

(normalement

ouvert)

(normalement

NF

fermé)
VCTF Noir Blanc Rouge Vert Noir Blanc Rouge Vert
VCTF S-FLEX Noir Blanc Rouge Jaune/

vert

Noir Blanc Rouge Jaune/

vert

SJT (O) Noir Bleu Rouge Vert Noir Bleu Rouge Vert
CABLE CENELEC Bleu Noir Marron Jaune/

vert

Bleu Noir Marron Jaune/

vert

Fins de course à boîtier fermé D4C F-39

E

Modèles précâblés

Sans voyant DEL

Avec voyant DEL
(s'allume en cas de non­fonctionnement)

Avec voyant DEL
(s'allume lors du
fonctionnement)

c.a.

c.c.

COM NO NC E (Voir remarque.)

N˚ de

3 42

broche

N˚ de broche

COM NO NC E (Voir remarque.)

3 42

Remarque : Non connecté à la terre.

Remarque : 1. « Allumé en cas de mise en service » signifie que lorsque vous tournez ou poussez l'actionneur et que le contact de fin de course

quitte le côté normalement fermé (NF), le voyant s'allume.

2. « Allumé en l'absence de fonctionnement » signifie que lorsque l'actionneur est en position libre, le voyant s'allume et lorsque vous

tournez ou poussez l'actionneur et que le contact touche le côté normalement ouvert (NO), le voyant s'éteint.

COM
(Noir)NO(Blanc)NC(Rouge)E(ligné jaune

et vert)

Jaune/vert : Câble en résine VCTF
Vert : VCTF
Câble SJT(0) approuvé UL/CSA

Modèles de connecteurs pour appareils ASI

Sans voyant DEL

COM NO NC

3 4

N˚ de
broche

Remarque : 1. « Allumé en cas de mise en service » signifie que lorsque vous tournez ou poussez l'actionneur et que le contact de fin de course

2. « Allumé en l'absence de fonctionnement » signifie que lorsque l'actionneur est en position libre, le voyant s'allume et lorsque vous

E (Voir remarque.)

Remarque : Non connecté à la terre.

quitte le côté normalement fermé (NF), le voyant s'allume.

tournez ou poussez l'actionneur et que le contact touche le côté normalement ouvert (NO), le voyant s'éteint.

Avec voyant DEL
(s'allume en cas de non­fonctionnement)

A

N˚ de broche

COM NO NC

3 4

E (Voir remarque.)

Avec voyant DEL
(s'allume lors du
fonctionnement)

A

COM
(Noir)NO(Blanc)NC(Rouge)

E
(ligné jaune
et vert)

Jaune/vert : Câble en résine VCTF
Vert : VCTF
Câble SJT(0) approuvé UL/CSA

c.c.

F-40 Fins de course à boîtier fermé D4C

Courbes de fonctionnement

■ Durée de vie électrique

D4C-1@@@, -2@@@, -3@@@

5.000

3.000

1.000

500

fonctionnements)

3

300

100

Durée de vie (x10

Fréquence de fonctionnement :
30 opérations/min (cosφ = 1, L/R = 0)

125 V c.a.

250 V c.a.

50
30

10

0

1234567

D4C-4@@@, -5@@@, -6@@@

10.000

7.000

5.000

3.000

1.000

fonctionnements)

3

Température ambiante : 5˚C à 35˚C
Humidité de fonctionnement : 40% à 70%
Fréquence de fonctionnement : 30
opérations/min (cosφ =1, L/R = 0)

125 V c.a.

500
300

100

30 V c.c.

50
30

Durée de vie (x10

0 20 40 60 80 100 120

Courant commutaté (mA) Courant commutaté (mA)

■ Courant de fuite des modèles à voyant DEL

Modèle Tension Courant de fuite Résistance

D4C-2@@@ 125 V c.a. 1,7 mA 68 kΩ
D4C-3@@@ 30 V c.c. 1,7 mA 15 kΩ
D4C-5@@@ 125 V c.a. 1,7 mA 68 kΩ
D4C-6@@@ 30 V c.c. 1,7 mA 15 kΩ

Fins de

course

Fins de course à boîtier fermé D4C F-41

Nomenclature

Modèles standard

Modèles de levier à galet sans voyant

Galet

Joint torique
(NBR)

Interrupteur
intégré

Modèles résistants aux intempéries

Modèles de levier à galet sans voyant

Galet

Le galet est composé d'acier inoxydable serti
autolubrifiant et est très résistant à l'usure.

Section étanche

En plaçant un joint torique sur l'axe de rotation et en
utilisant les vis adéquates, les propriétés de grande
étanchéité sont maintenues. Le joint torique est fait
de caoutchouc de silicone et résiste aux
changements de température ainsi qu'aux
mauvaises conditions climatiques.

Vis de montage de la tête

Levier

Joint torique (NBR)

Diaphragme (NBR)

Couvercle protecteur (NBR)

Connecteur terre

Résine moulée

Câble

Levier

Le levier fait d'un alliage d'aluminium anti-corrosif
présente une résistance élevée à la corrosion et
une robustesse exceptionnelle.

Vis de réglage du levier à galet

Cette vis est en acier inoxydable et très résistante
à la corrosion.

Axe de rotation

Cet axe est composé d'acier inoxydable,
ce qui diminue le risque de rouille

Diaphragme

Le diaphragme est fait de caoutchouc de silicone
et résiste aux changements de température ainsi
qu'aux mauvaises conditions climatiques.

Câble

Le câble flexible en vinyle (cabtire)
résiste aux mauvaises conditions
climatiques.

Interrupteur intégré

Les modèles à charge standard ou à micro-charge
sont tous deux disponibles.

F-42 Fins de course à boîtier fermé D4C

Dimensions

Remarque : 1. Toutes les unités sont des millimètres sauf indication contraire

2. Sauf indication contraire, une tolérance de ± 0,4 mm est appliquée à toutes les dimensions.

Modèles standard

Plongeur
D4C-@@01

Poussoir étanche
D4C-@@31

Poussoir en
acier inoxydable
de 10 de dia.

PRE-COURSE

position opératoire

54,2 max.

Câble VCTF, 0,75 mm
4 conducteurs
O.D. au bout : 7,6

position opératoire

49 max.

Poussoir en acier
inoxydable de 10 de dia.

PRE-COURSE

49 max.

2

,

40 max.

25±0,1

40 max.

25±0,1

34

+0,2

Deux trous de 5,1
Profondeur face au spot de 10,2
de diamètre Profondeur : 6

4,5

7,5

8

23

2

2

1,4 1,5

Capuchon en caoutchouc

Deux trous de 5,1
Profondeur face au spot de 10,2
de diamètre Profondeur : 6

4,5
7,5

8

2

23

0

Position de réglage

16

correcte

+0,2

0

16

2,8

Fins de

course

Poussoir à galet
D4C-@@02

Câble VCTF, 0,75 mm2,
4 conducteurs
O.D. au bout : 7,6

PRE-COURSE

position
opératoire

67 max.

51,5 max.

Câble VCTF, 0,75 mm2,
4 conducteurs
O.D. au bout : 7,6

2

34

Galet en acier inoxydable 12 dia. x 5

40 max.

25±0,1

34

1,4 1,5

Deux trous de 5,1
Profondeur face au spot de 10,2 de
diamètre Profondeur : 6

16

7

7,5
8

23

2

2

1,4 1,5

+0,2

0

Réglage correct
position

2,8

Fins de course à boîtier fermé D4C F-43

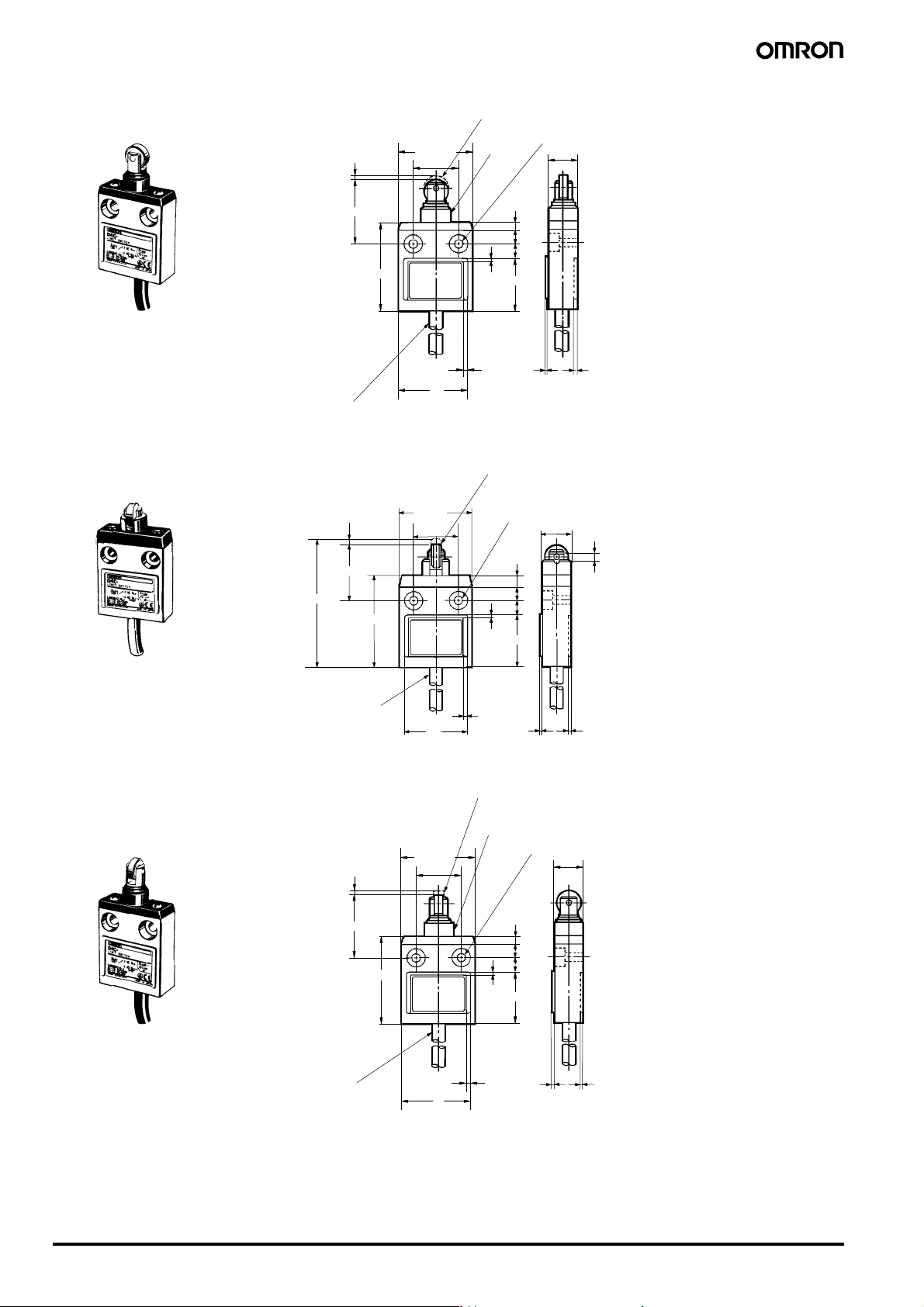

Poussoir à galet étanche
D4C-@@32

PRE-COURSE

Galet en acier inoxydable
12 dia. x 5

Capuchon en

40 max.

25±0,1

caoutchouc

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

16

+0,2

0

Galet plongeur à 90˚
D4C-@@03

Câble VCTF, 0,75mm
O.D. au bout : 7,6

position opératoire

2

, 4 conducteurs

PRE-COURSE

position opératoire

67 max.

51,5 max.

49 max.

34

40 max.

25±0,1

4,5

7,5

8

2

23

1,4 1,5

2

Galet en acier
inoxydable 12 dia. x 5

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

2

16

7
7,5

8

23

+0,2

0

Position de
réglage correcte

2,8

Câble VCTF, 0,75mm
O.D. au bout : 7,6

Galet plongeur à 90˚ étanche
D4C-@@33

2

, 4 conducteurs

PRE-COURSE

position opératoire

Câble VCTF, 0,75mm
4 conducteurs
O.D. au bout : 7,6

49 max.

2

,

34

40 max.

25±0,1

34

2

1,4

Galet en acier
inoxydable 12 dia. x 5

2

23

2

4,5
7,5
8

1,4 1,5

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

Capuchon en
caoutchouc

1,5

+0,2

0

16

F-44 Fins de course à boîtier fermé D4C

Plongeur biseau
D4C-@@10

PRE-COURSE

Poussoir en acier
inoxydable de 10
de dia.

40 max.

25±0,1

16

+0,2

0

Position de
réglage correcte

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

Ressort hélicoïdal
D4C-@@50

Câble VCTF, 0,75mm
au bout : 7,6

position
opératoire

67 max.

51,5 max.

2

, 4 conducteurs O.D.

(voir remarque 1)

104±2,5

51,5 max.

2,8

7
7,5
8

2

23

34

40 max.

25±0,1

38

42

2

Tige en nylon

(voir remarque 2)

3,2 de diamètre

6,6 de diamètre

Capuchon en
caoutchouc

2

1,4 1,5

16

4,5
7,5
8

23

Remarque : 1. Le fonctionnement est pos-

sible dans toutes les direc­tions excepté en parallèle à
l'axe ↓.

2. La plage idéale de fonc-

tionnement est comprise
entre la pointe de la tige et
le tiers de la longueur de
l'actionneur.

Fins de

course

Levier à galet
D4C-@@20

D4C-@@20-P

Remarque : Les câbles S-FLEX VCTF sont utilisés pour les

102,7 max.

2

,

7

2

Câble VCTF, 0,75mm
4 conducteurs
O.D. au bout : 7,6

Câble VCTF, 0,75mm
au bout : 7,6 (voir remarque.)

modèles résistants aux intempéries (D4C-P).

2

, 4 conducteurs O.D.

2

34

Galet serti inoxydable
17,5 dia. x 7

40 max.

25±0,1

34

Deux trous de 5,1
Profondeur face au spot de 10,2 de
diamètre Profondeur : 6

38R

23

2

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

1,4

50 max.

44±0,8

30,2±0,8

31,5±0,8

11,4

7,5
8

M5 (longueur : 12)
boulon à tête Allen

1,4 1,5

+0,2

0

1,5

+0,2

0

16

65 max.

Fins de course à boîtier fermé D4C F-45

Levier à galet (modèle à haute sensibilité)
D4C-@@24

D4C-@@24-P

Galet serti inoxydable
17,5 dia. x 7

40 max.

,

38R

50 max.

,

,

,

,

,

Remarque : Les câbles S-FLEX VCTF sont utilisés pour les

modèles résistants aux intempéries (D4C-P).

Plongeur à galet central
D4C-@@60

102,7 max.

Câble VCTF, 0,75mm2, 4 conducteurs
O.D. au bout : 7,6 (voir remarque.)

102,7 max.

,

40 max.

,

,

M5 (longueur : 12)

,

boulon à tête Allen

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

Galet serti inoxydable
17,5 dia. x 7

Deux trous de 5,1

38R

Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

,

,

65 max.

+0,2

0

,,

+0,2

0

2

Câble VCTF, 0,75mm
conducteurs O.D. au bout : 7,6

, 4

,,

F-46 Fins de course à boîtier fermé D4C

Plongeur monté sur panneau
D4C-@@41

PRE-COURSE

position opératoire

49 max.

Poussoir en acier
inoxydable de 10 de dia.

40 max.

25±0,1

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

4,5
7,5

8

2

23

+0,2

0

Position de
réglage correcte

16

2,8

M14 x 1

Câble VCTF, 0,75mm
O.D. au bout : 7,6

2

, 4 conducteurs

Poussoir à galet montage sur panneau
D4C-@@42

Câble VCTF, 0,75mm
4 conducteurs
O.D. au bout : 7,6

Galet plongeur 90˚ montage sur panneau
D4C-@@43

PRE-COURSE

position opératoire

49 max.

2

,

PRE-COURSE

34

Galet en acier
inoxydable 12 dia. x 5

40 max.

25±0,1

34

Galet en acier
inoxydable 12 dia. x 5

40 max.

25±0,1

2

1,4 1,5

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

2

23

2

+0,2

0

16

4,5
7,5
8

1,4

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

16

Position de réglage correcte

2,8

M14 x 1

1,5

+0,2

0

Position de
réglage correcte

Fins de

course

2,8

position opératoire

Câble VCTF, 0,75mm
4 conducteurs
O.D. au bout : 7,6

49 max.

2

,

4,5
7,5

8

2

23

2

1,4 1,5

34

M14 x 1

Remarque : Les modèles D4C-@@41, D4C-@@42 et D4C-@@43 sont livrés avec deux écrous (épaisseur : 2,5 ; diagonale : 17)

Fins de course à boîtier fermé D4C F-47

Modèles précâblés

Plongeur
D4C-@001-@K1EJ@

D4C-@001-M1J@

40 max.

54,2 max.

49 max.

D4C-@031-@K1EJ@
D4C-@031-M1J@

40 max.

49 max.

Poussoir en acier inoxydable de 10 de dia.

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre

,

Profondeur : 6

XS2H-D421

Poussoir en acier
inoxydable de 10 de dia.

Capuchon en caoutchouc

Deux trous de 5,1

,

Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

+0,2

0

,

,

,

+0,2

0

,
,

Position de
réglage correcte

,

,

Poussoir à galet
D4C-@002-@K1EJ@

D4C-@002-M1J@

40 max.

67 max.

51,5 max.

Poussoir à galet étanchePlongeur étanche
D4C-@032-@K1EJ@

D4C-@032-M1J@

49 max.

Galet en acier inoxydable 12 dia. x 5

Deux trous de 5,1

,

Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

,

XS2H-D421

Galet en acier
inoxydable 12 dia. x 5

40 max.

Capuchon en
caoutchouc

,

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

+0,2

0

,

,
,

+0,2

0

Position de
réglage correcte

,

,

XS2H-D421

,

,

,

,

XS2H-D421

F-48 Fins de course à boîtier fermé D4C

Levier à galet
D4C-@024-@K1EJ@

40 max.

Galet serti inoxydable
17,5 dia. x 7

,

38R

50 max.

,

,

,

,

,

102,7 max.

,

,

M5 (longueur : 12)
boulon à tête Allen

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

+0,2

0

,

XS2H-D421

Modèles résistants aux intempéries

Levier à galet réglable
D4C-@@27-P

40 max.

Galet en acier
inoxydable 17,5 dia. x 7

,

30R à 75R (variable)

M5 (longueur : 16)

,

boulon à tête
Allen

,

M5 (longueur : 12)
boulon à tête Allen

57,7 max.

65 max.

,

65 max.

Levier à tige réglable

D4C-@@29-P

40 max.

,

Levier en acier

,

inoxydable 3 dia. x 160

Deux trous de 5,1
Profondeur face au spot
de 10,2 de diamètre
Profondeur : 6

M5 (longueur : 16)

,

boulon à tête Allen

,

course

Fins de

55 max.

,

+0,2

0

65 max.

Deux trous de 5,1
Profondeur face au spot de 10,2
de diamètre Profondeur : 6

Câble VCTF, 0,75mm
O.D. au bout : 7,6

+0,2

0

2

, 4 conducteurs

,

,

Modèles à voyant DEL

Les dimensions du voyant DEL, qui équipe certains modèles, sont indiquées plus bas.

(4)

DEL

Fins de course à boîtier fermé D4C F-49

M5 (longueur : 12)
boulon à tête Allen

Câble VCTF, 0,75mm
O.D. au bout : 7,6

2

, 4 conducteurs

,,

Plaques de montage spéciales (plaques non fournies avec les fins de course)

D4C-P001

,

Position
opératoire
de WLD

,

Deux trous taraudés M5 x 0,8
(voir remarque 2)

,

,

,

,

D4C-P002

,

Position
opératoire
de WLD2

Remarque : Quatre boulons à tête plate

,

,

,

Remarque : 1. Serrez les trous de 5,2

,

11 de diamètre

,

,

Quatre trous de diamètre 5,2
(voir remarque 1)

,

Deux trous taraudés M5 x 0,8
(voir remarque 2)

+0,2

−0

,

,

,

Remarque : Quatre boulons à tête plate

,

,

,

,

,

,

,

Quatre trous de diamètre 5,2
(voir remarque 1)

11 de diamètre

,

+0,2

−0

Remarque : 1. Serrez les trous de 5,2

hexagonale M5 x 0,8 et deux
boulons à tête Allen M5 x 0,8
vous sont fournis.

de diamètre à l'aide des vis à tête
plate hexagonale M5 x 10.

2. Insérez les boulons à tête Allen M5 dans

les trous taraudés M5 afin de serrer la
plaque de montage fermement.

hexagonale M5 x 0,8 et deux boulons
à tête Allen M5 x 0,8 vous sont fournis.

de diamètre à l'aide des vis à tête
plate hexagonale M5 x 10.

2. Insérez les boulons à tête Allen M5 dans

les trous taraudés M5 afin de serrer la
plaque de montage fermement.

+0,2

− 0

+0,2

−0

mm

mm

D4C-P020

Deux trous de positionnement de
diamètre 4,2
Plongeur à ressort.)

Remarque : Chaque dimension a une tolérance de ± 0,4 mm, sauf mention contraire.

+0,12

(Forcez les

−0

Plongeur à ressort

,

,

,

,

,

,

,

Deux trous taraudés M5 x 0,8
(voir remarque 2)

11 de diamètre

,

,

Deux trous de diamètre 5,2
(voir remarque 1)

+0,2

−0

,

,

Remarque : Quatre boulons à tête plate

Remarque : 1. Serrez les trous de 5,2

hexagonale M5 x 0,8 et deux boulons
à tête Allen M5 x 0,8 vous sont fournis.

de diamètre à l'aide des vis à tête
plate hexagonale M5 x 10.
Quatre boulons à tête plate
hexagonale M5 x 0,8, deux
boulons à tête Allen M5 x 0,8 et
deux Plongeur à ressort 4 x 14
vous sont fournis.

2. Insérez les boulons à tête Allen M5 dans

les trous taraudés M5 afin de serrer la
plaque de montage fermement.

+0,2

−0

mm

,

F-50 Fins de course à boîtier fermé D4C

Conseils d'utilisation

e

■ Utilisation correcte

Manipulation

Le bas de l'interrupteur, au niveau de la sortie du câble, est en résine
moulée. Pour éviter qu'une force excessive ne s'applique sur le
câble, fixez-le en un point, à 5 cm du bas de l'interrupteur.

Si vous courbez le câble, utilisez un rayon de courbure de 45 mm
minimum pour ne pas endommager le matériau isolant ou la gaine
du câble. Une courbure excessive peut provoquer un incendie ou
générer un courant de fuite.

Rayon de courbure :
(R45 mm min.)

rrez ici

5 cm

Connexions

Prenez soin de connecter en série, au fin de course, un fusible ayant
un courant d'interruption 1,5 à 2 fois plus élevé que le courant nomi­nal, afin de protéger ce dernier des dommages provoqués par des
courts-circuits.

Lorsque vous utilisez le fin de course en conformité avec les normes
EN, utilisez un fusible de 10 A gI ou gG.

Fonctionnement

La méthode de fonctionnement, les formes des cames et des
déclencheurs, la fréquence de commutation et la couse de dépasse­ment (ou dépassement) influent considérablement sur longévité et la
précision du fin de course. Par conséquent, l'angle du déclencheur
doit être de 30° max., la rugosité de la surface du déclencheur doit
être de 6,3 S min. et sa dureté de Hv400 à 500.

Pour que la course de l'actionneur de type plongeur s'effectue cor­rectement, réglez le déclencheur et la came sur les positions de
réglage appropriées. La position correcte correspond à la position où
la rainure du plongeur coïncide avec le dessus du joint d'étanchéité.

Déclencheur

Dessus du joint
d'étanchéité

Rainure

Pour que la course de l'actionneur de type levier à galet s'effectue
correctement, réglez le déclencheur et la came de manière que la
tête de flèche soit positionnée entre les deux repères convexes,
comme illustré ci-après.

Tête conique

Repères
convexes

Correct

Incorrect

Correct

2,8 mm

Incorrect

Fins de

course

Fins de course à boîtier fermé D4C F-51

Montage

Vous pouvez monter en groupe jusqu'à 6 fins de course maximum.
Dans ce cas, prêtez une attention particulière au sens de montage,
en veillant à ce que la partie convexe du guide de montage en
groupe d'un fin de course s'insère dans la partie concave de guide
de l'autre fin de course, comme illustré dans le schéma qui suit. Pour
le montage en groupe, utilisez un panneau de montage d'une épais­seur (t) de 6 mm minimum.

Montage en groupe

Guide de montage en groupe
(Avant : convexe
Arrière : concave)

N'exposez pas l'interrupteur à de l'eau à plus de 70 °C et ne l'utilisez
pas en présence de vapeur.

Lorsque vous utilisez le D4C dans le circuit d'un appareil destiné à
l'exportation vers l'Europe, classifié dans la catégorie de surtension
III selon la directive CEI664, montez un circuit de protection des con­tacts.

Serrez chaque vis au couple spécifié dans le tableau suivant.

N° Type Couple

1 Boulon à tête Allen M5 4,90 à 5,88 N·m
2 Vis de montage à tête M3,5 0,78 à 0,88 N·m
3 Boulon à tête Allen M5 4,90 à 5,88 N·m

Remarque : Si vous retirez les deux vis de la tête, vous pouvez la fai-

re pivoter sur 180°. Après avoir modifié le sens de la tê­te, resserrez les vis au couple spécifié plus haut. Veillez
à ce qu'aucun corps étranger ne s'introduise dans le
commutateur.

16 mm

Guide de montage en groupe
(Avant : convexe
Arrière : concave)

Panneau de montage

é

Si le panneau de montage est déformé ou présente des parties
saillantes, il peut provoquer un dysfonctionnement. Assurez-vous
que le panneau de montage n'est pas déformé et que ses surfaces
sont lisses.

Trous de montage

Deux trous de vis M5 ou de 5,2 de diamètre

,

Utilisez un commutateur à capot en caoutchouc lorsque vous faites
fonctionner le type à plongeur dans un environnement susceptible
d'entraîner des dysfonctionnements dus à des conditions extérieu­res, par exemple de la poussière ou des copeaux, risquant d'empê­cher la réinitialisation.

Modèles à micro-charges (D4C-4, -5, -6)

Plage de commutation

Les modèles à micro-charge s'utilisent dans la plage de commuta­tion représentée ci-après.

800mW5mW

26 mA0,16 mA

100mA 160mA

Courant (mA)

Plage de
commuta­tion des
modèles à
charge
standard

Tension (V)

30

24

12

5

0

Commuta­tion impos­sible dans
cette plage

Plage de
commuta­tion des
modèles
à micro­charge

1 mA

1 10 100 1.0000,1

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimètres pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. C032-FR1-08

Le produit étant sans cesse amélioré, ces spécifications peuvent être modifiées sans préavis.

F-52 Fins de course à boîtier fermé D4C
