Interrupteur compact pour porte sans contact

D40B

Détecte l'état ouvert /
fermé des portes
sans contact
et dispose d'une
grande résistance
à l'environnement.

• Détecte l'état ouvert / fermé des portes
sans faire contact en combinant un in­terrupteur et un actionneur magnétique
spécial. Le mécanisme de commuta­tion n'est pas facilement désactivable.

• Le fonctionnement sans contact empê­che l'apparition de particules d'abrasion.

• L'actionneur et l'interrupteur sont lavables
à l'eau. L'absence de trou de serrure em­pêche l'accumulation de la saleté, ce qui
facilite le nettoyage de la machine.

• Les petites distorsions de la porte
et les écartements mécaniques peu­vent être absorbés dans la limite de
la plage de fonctionnement de l'action­neur magnétique et de l'interrupteur.

• Conforme à la catégorie 3.

Structure des références

Légende des références

Capteur

D40B-@@@@

1 2 34

1. Type

1 : Capteur standard
2 : Capteur allongé
3 : Capteur haute température

2. Sortie auxiliaire

B : Aucune
D : 1 NF
E : 1 NO

3. Longueur de câble

3 : 3 m
5 : 5 m
10 : 10 m

4. Méthode de câblage

Aucune : Précâblé
C : Connecteur (côté interrupteur uniquement)

Contrôleur

D40B-J@

1

1. Type

1 :
2 : Deux contacts principaux + un contact auxiliaire

Remarque : Les contacts auxiliaires utilisent une sortie non de sécurité

Un contact principal + un contact auxiliaire (voir remarque.)

(voir remarque.)

D40B

G-201D40B

Informations pour commander

Référence

Capteurs (interrupteurs / actionneurs)

Classification Forme Sortie auxiliaire Longueur de câble Modèle

Capteur standard Aucune 3 m D40B-1B3

10 m D40B-1B10

1 NF 3 m D40B-1D3

L × H × P : 48 × 25 × 12

Capteur allongé Aucune 3 m D40B-2B3

1 NF 3 m D40B-2D3

L × H × P : 19 × 82 × 19

Capteur haute température 1 NF 5 m D40B-3D5C

10 m D40B-1D10

10 m D40B-2B10

10 m D40B-2D10

1 NO D40B-3E5C

L × H × P : 33,5 × 78,5 × 16

Remarque : Un capteur utilisé en combinaison avec un contrôleur est classé en Catégorie 3.

Contrôleurs

Contacts

de sécurité

1 NO 1 NF (voir remarque 1) 24 Vc.a.. / Vc.c. D40B-J1
2 NO 1 NF 24 Vc.a. / Vc.c.

Remarque : 1. Sortie MOS

Sortie / contacts auxiliaires

(voir remarque 2)

2. Sortie non de sécurité

Tension

nominale

110 / 230 Vc.a.

Modèle

D40B-J2

Accessoires

Classification Modèle

Fusible D9M-P1

G-202 Capteurs / Composants de sécurité

Caractéristiques

Capteur (interrupteur / actionneur)

Type Capteur standard Capteur allongé Capteur haute température
Distance de commutation (voir remarque 1)

(valeur nominale)

Vitesse d'approche de l'actionneur
(voir remarque 2)

Température ambiante −10 à +55 °C −25 à +125 °C
Humidité en fonctionnement 90 % à +50 °C
Classe de protection IP67
Matériau ABS Acier inoxydable
Méthode de montage Vis M4
Couple de serrage des vis de montage 1Nm

OFF→ON : 5 mm
ON→OFF : 15 mm
17 mm / s min.

OFF→ON : 9 mm
ON→OFF : 17 mm

Remarque : 1. Ces valeurs représentent les distances auxquelles les commutations OFF / ON (approche) ou ON / OFF (séparation) ont lieu

lorsque l'interrupteur et les repères cibles de l'actionneur sont alignés et que les surfaces de détection ont la même orientation.

2. Si la vitesse d'approche est inférieure à la valeur spécifiée, la sortie du contact de sécurité du contrôleur peut ne pas passer ON,
même si la distance est inférieure à la distance de commutation.

Contrôleur

Valeurs nominales

Alimentation

Type D40B-J1 D40B-J2
Tension d’alimentation 24 Vc.a. / c.c 24 Vc.a. / c.c. ou 110 / 230 Vc.a. (sélectionnable)
Plage de tension autorisée Tension d'alimentation ±15 %
Consommation 2,0 VA maximum 4,0 VA maximum

Interrupteur

Type D40B-J1 D40B-J2
Charge

nominale

Remarque : D40B-J1 : sortie MOS ; D40B-J2 : sortie contact

Caractéristiques

Type D40B-J1 D40B-J2
Résistance du contact 100 mΩ (n'inclut pas la sortie auxiliaire) 100 mΩ

Résistance ON de la sortie auxiliaire 36 Ω (valeur nominale) ---
Temps de réponse 25 ms maximum
Résistance d'isolement 100 MΩ (à 500 Vc.c.)
Rigidité

diélectrique

Résistance aux vibrations Amplitude simple 1 mm de 10 à 55 Hz, CEI68-2-6
Résistance aux chocs 30 G, 11 ms, CEI68-2-27
Durée de vie Mécanique 1 000 000 opérations min.

Courant nominal minimum pour les contacts
de sécurité

Température ambiante −10 à +55 °C
Humidité en fonctionnement 90 % à +50 °C.
Méthode de montage Rail DIN 35 mm (montage par vis impossible.)
Couple de serrage des vis de borne 1Nm
Poids 147 g 590 g

Contacts de sécurité 250 Vc.a., 4 A, cos φ = 1

30 Vc.c., 2 A, cos φ = 1

Sortie / contacts auxiliaires
(voir remarque)

Entre les pôles de sortie 1 500 Vc.a. pendant 1 minute
Entre entrées et sorties
Entre alimentation et sorties

Electrique 100 000 opérations min. (à charge nominale)

230 Vc.a., 100 mA, cos φ = 1
24 Vc.c., 100 mA, cos φ = 1

10 Vc.a. / Vc.c., 10 mA (valeurs de référence)

250 Vc.a., 4 A, cos φ = 1
30 Vc.c., 2 A, cos φ = 1

D40B

G-203D40B

Homologations

• Normes EN certifiées par TÜV Nord
EN 954-1
EN / IEC 60204-1
EN / IEC 60947-5-3

• UL508, CSA C22.2 N° 14

• Compatible avec EN1088

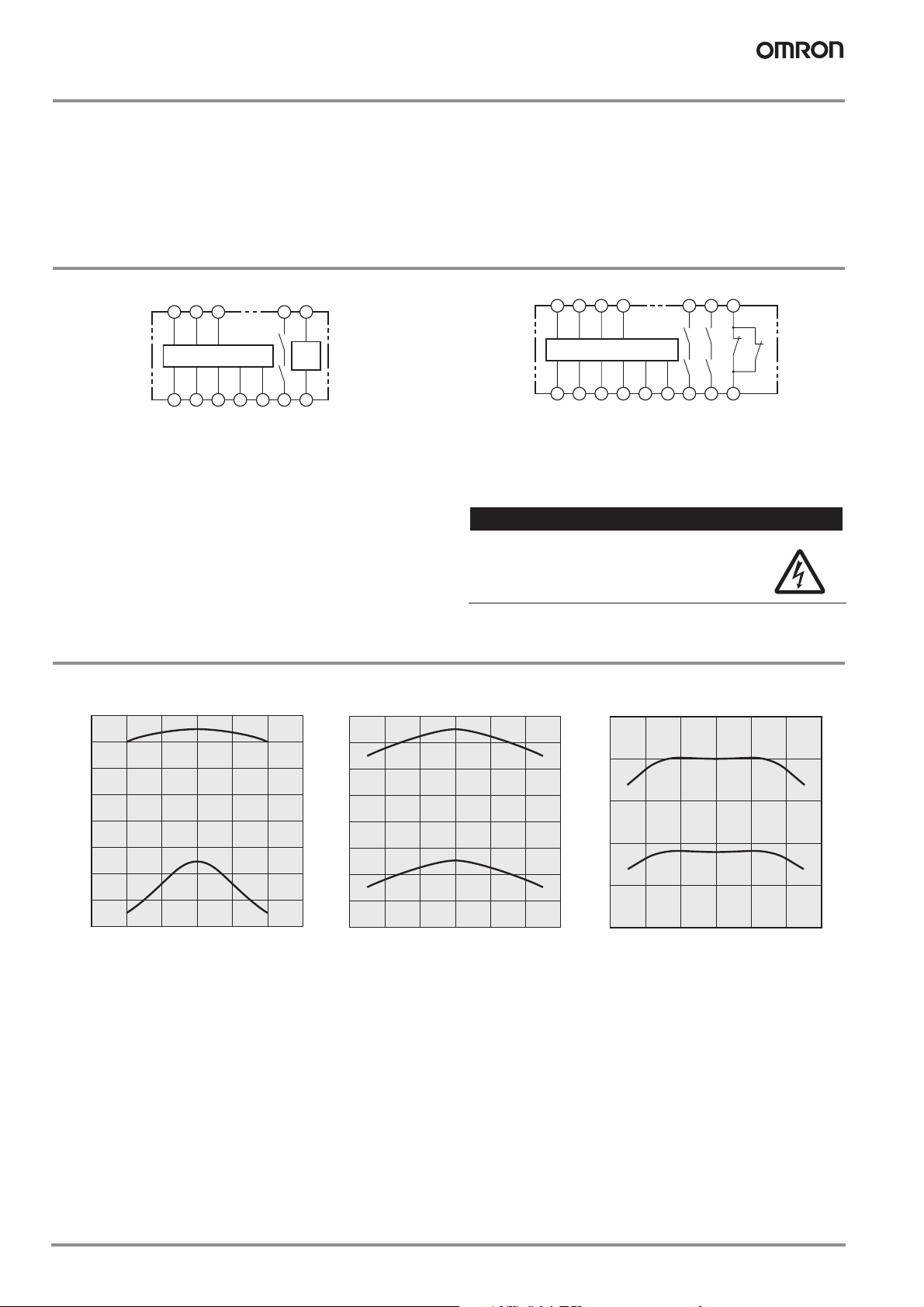

Schéma du circuit interne

D40B-J1 D40B-J2

2 1 13 21

A1

2 1 13 31

+

23

Circuit de contrôle

3 4 A2A1X1 X2 14 22

Courbes de fonctionnement

Plages de détection

Capteur standard

16

14

12

10

8

6

4

Distance entre l'interrupteur et les surfaces

de détection de l'actionneur Y (mm).

2

0

−6 −4 −20 2 46

Distance du repère cible sur l'interrupteur X (mm)

OFF

ON

Sortie

MOS

NF

Capteur allongé

16

14

12

10

8

6

4

Distance entre l'interrupteur et les surfaces

de détection de l'actionneur Y (mm).

2

0

−6 −4 −20 2 46

Distance du repère cible sur l'interrupteur X (mm)

Circuit de contrôle

3 4 A2

X1 X2 14 32

−

24

Remarque : 1. Si vous utilisez une alimentation 100 / 230 Vc.a.,

connectez-la aux bornes A1 et A2. Ne branchez pas
l'alimentation aux bornes + et −.

2. Si vous utilisez une alimentation 24 Vc.c., connec­tez-la aux bornes + et −. Ne la branchez pas aux bor-
nes A1 et A2.

!AVERTISSEMENT

Ne branchez pas l'alimentation 100 / 230 Vc.a. aux
bornes + et −.
Vous risqueriez de recevoir une décharge électrique.

Capteur haute température

OFF

ON

25

20

15

10

Distance entre l'interrupteur et les surfaces

de détection de l'actionneur Y (mm).

5

0

−6 −4 −20 2 46

Distance du repère cible sur l'interrupteur X (mm)

OFF

ON

G-204 Capteurs / Composants de sécurité

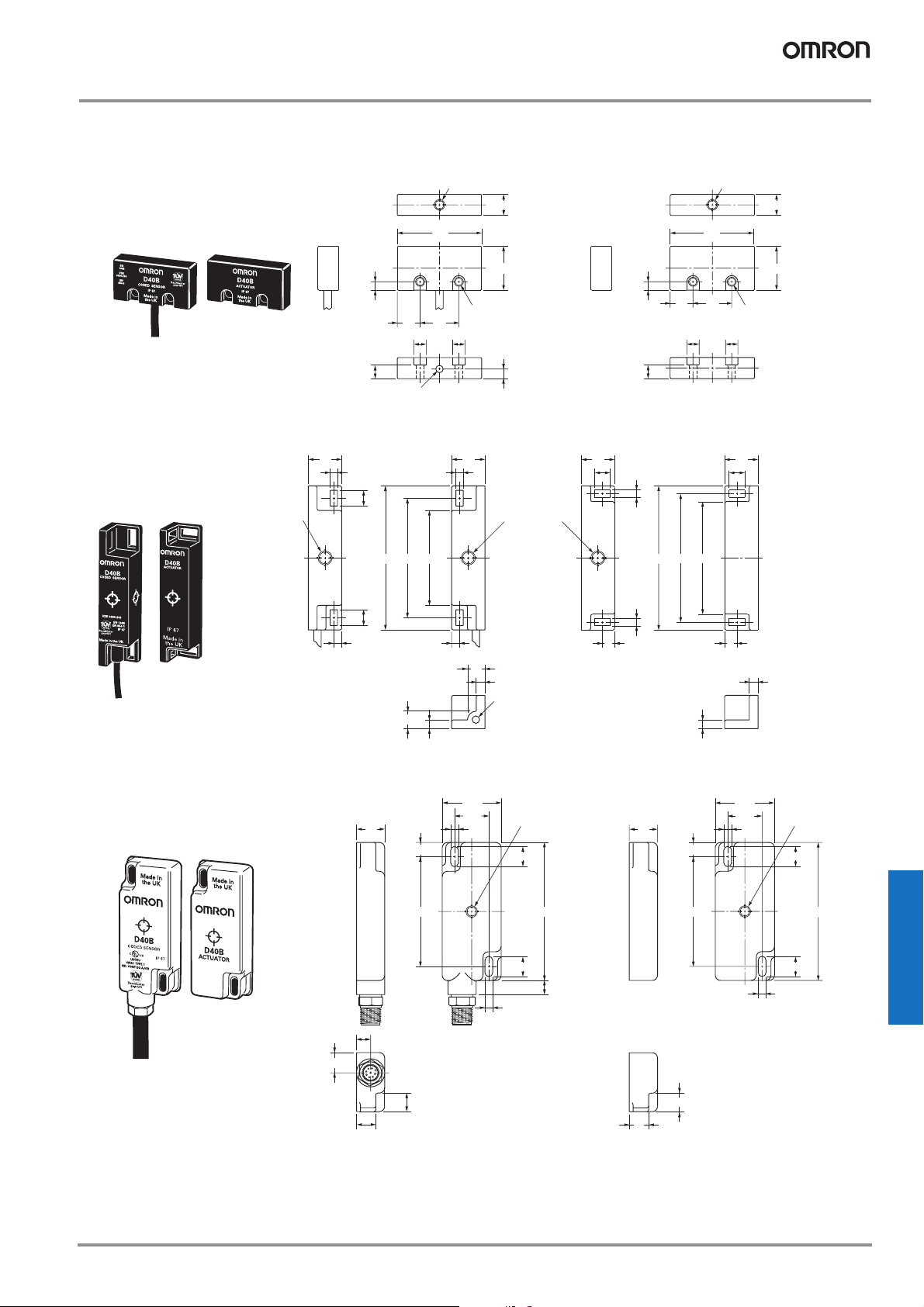

Dimensions

Remarque : Toutes les unités sont en millimètres sauf indication contraire.

Capteur (interrupteur / actionneur)

Capteur standard

D40B-1B3
D40B-1B10
D40B-1D3
D40B-1D10

4,8

7,8

Diamètre du câble : 4,2 dia.

Repère cible Repère cible

48

Deux, 4,2 dia.

2213

7

7

12

48

25

5,5

4,8

22

13

7

7,8

12

25

Deux, 4,2 dia.

7

Capteur allongé

D40B-2B3
D40B-2B10
D40B-2D3
D40B-2D10

Capteur haute température

D40B-3D5C
D40B-3E5C

Repère cible

(interrupteur) (actionneur)

82968 54

9

1919

4,24,2

Repère cible

4,54,5

10

5

Diamètre du câble : 4,2 dia.

10

5

19 19

99

4,3

82 73 64

4,3

7

(interrupteur) (actionneur)

33,5

16

19,5

88

Repère cible

4,4

11,5

16

7

5

5

33,5
19,5

Repère cible

4,4

11,5

Remarque : Un câble avec con-

necteurs est fourni.

11,5

8

11

62

10,5

(interrupteur)

78,5

11,5

8

4,4

10,5

11

(actionneur)

78,562

11,5

4,4

D40B

G-205D40B

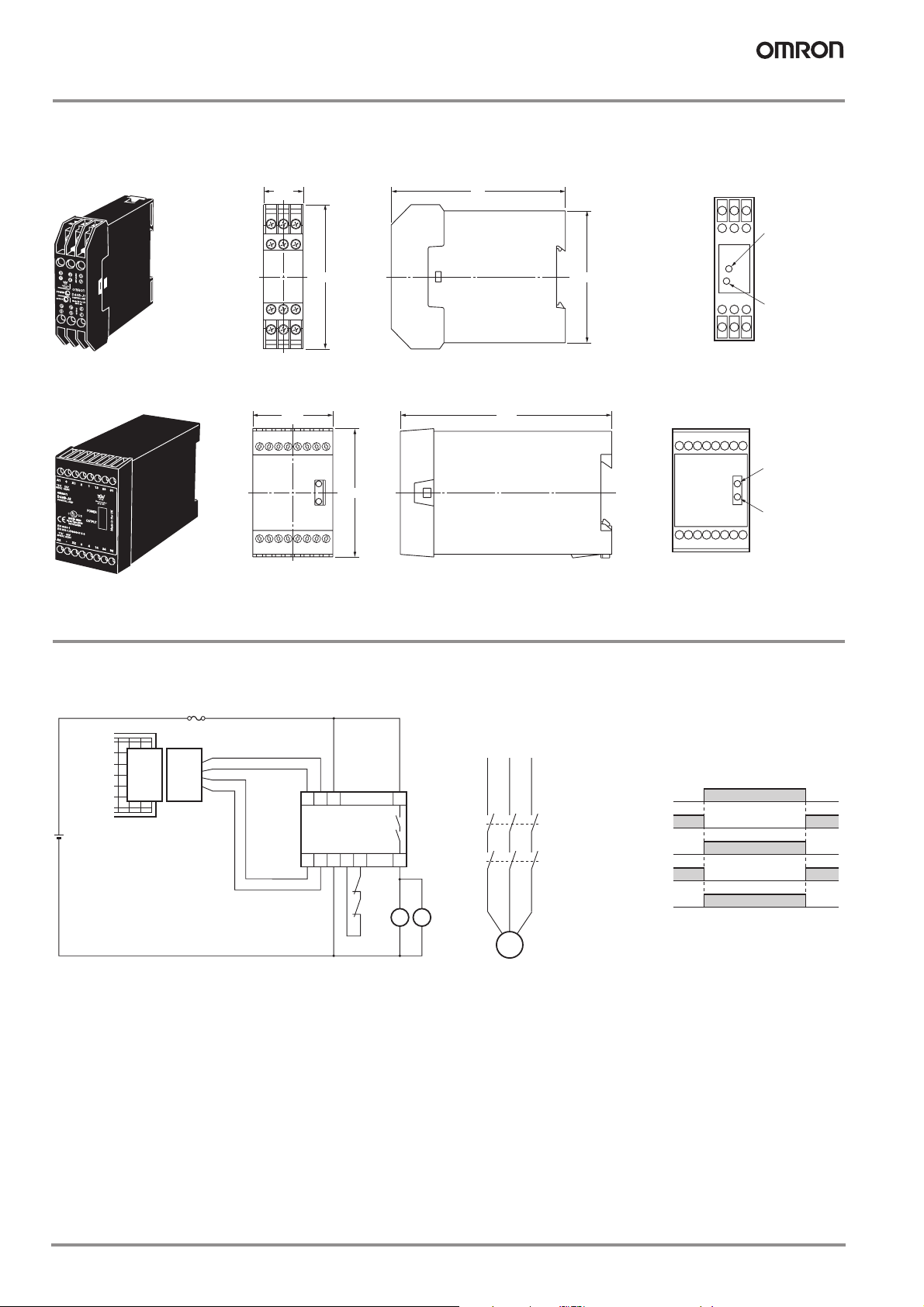

Contrôleur

Contrôleur à 1 pôle

D40B-J1

Disposition des bornes

22,5

82

99

75

Contrôleur à 2 pôles

D40B-J2

45,5

120

73

Disposition des bornes

A1+X1

Exemples d'application

Exemple de câblage pour 1 capteur et 2 contacteurs (avec D40B-J1) :
Réinitial. auto

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

32

A1

14

A2

POWER (vert)

X1 21 13

X2 22

2 1

X2

3 4

−

OUTPUT (vert)

14

13 23 31

POWER (vert)

OUTPUT (vert)

14 24A2 32

Fusible

Porte

de sécurité

Actionneur

Interrupteur

Bleu*

Jaune*

Vert*

Rouge*

21A1 13

Contrôleur
D40B-J1

3 4 A2 X1 X2 14

KM1

KM2

KM1 KM2

Voir Démarrage
manuel, page 9.

KM1

KM2

M

Histogramme

Interrupteur : Contact NO

Interrupteur : Contact NF

Sortie de sécurité D40B-J1

KM1, KM2 : Contact NF

KM1, KM2 : Contact NO

Remarque : Le circuit de cet exemple est équivalent à un circuit de catégorie 3.
* Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion

de capteur et de contrôleur, page 10.

G-206 Capteurs / Composants de sécurité

Exemple de câblage pour 1 capteur et 2 contacteurs (avec D40B-J2) :
Réinit. auto.

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

Fusible

Bleu*

Porte

de sécurité

Actionneur

Interrupteur

Remarque : Le circuit de cet exemple est équivalent à un circuit de catégorie 3.
* Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion

de capteur et de contrôleur, page 10.

Jaune*

Vert*

Rouge*

21A1+ 3113 23

Contrôleur
D40B-J2

34A2− X1 X2 3214 24

KM1

KM2

KM1 KM2

Voir Démarrage
manuel, page 9.

KM1

KM2

Histogramme

Interrupteur : Contact NO

Interrupteur : Contact NF

Sortie de sécurité D40B-J2

KM1, KM2 : Contact NF

KM1, KM2 : Contact NO

M

Exemple de câblage pour 3 capteurs et 2 contacteurs (avec D40B-J2) :
Réinit. auto.

Dans cet exemple, la configuration correspond à une réinitialisation automatique et à une surveillance du contacteur.

Fusible

Bleu*

Jaune*

21A1+ 3113 23

Contrôleur
D40B-J2

34A2 − X1 X2 3214 24

Vert*

Rouge*

KM1

KM2

Voir Démarrage
manuel ci-dessous.

KM1 KM2

KM1

KM2

Histogramme

Interrupteur : Contact NO

Interrupteur : Contact NF

Sortie de sécurité D40B-J2

KM1, KM2 : Contact NF

KM1, KM2 : Contact NO

M

Porte

de sécurité

Porte

de sécurité

Porte

de sécurité

Interrupteur 1

Actionneur 1

Actionneur 2

Interrupteur 2

Interrupteur 3

Actionneur 3

Bleu
Jaune
Vert

Rouge

Bleu
Jaune

Vert
Rouge

Bleu
Jaune

Vert
Rouge

Remarque 1 : Le circuit de cet exemple est équivalent à un circuit de catégorie 3.
Remarque 2 : Si plusieurs capteurs sont connectés à un contrôleur, tous les portes de sécurité doivent s'ouvrir et se fermer indépendamment. Il est possible

que des défauts ne soient pas détectés lorsque deux ou plusieurs portes s'ouvrent ou se ferment en même temps.

Remarque 3 : Il est possible de connecter jusqu'à six capteurs à un seul contrôleur.

* Cet exemple s'applique aux capteurs standard ou allongés. La couleur des câbles des capteurs haute température est différente. Voir les exemples de connexion

de capteur et de contrôleur, page 10.

Démarrage manuel

Si un démarrage manuel est nécessaire, insérez le commutateur de
démarrage S1 entre X1 et X2 comme indiqué ci-dessous. Un démar­rage surveillé est impossible.

X1 X2

KM1

Interrupt. de démarrage S1

KM2

Histogramme

Interrupteur : contact NO

Interrupteur : contact NF

Interrupt. de démarrage S1

Sortie de sécurité D40B-J1

D40B

KM1, KM2 : contact NF

KM1, KM2 : contact NO

G-207D40B

Exemples de connexions des capteurs / contrôleurs

Connexion entre un capteur standard ou allongé
et un contrôleur à 1 pôle

Jaune

D40B-1@@
D40B-2@@

Actionneur

Interrupteur

Blanc*

Noir*

* Sortie auxiliaire

D40B-1D@ (modèles
standard) et D40B-2D@
(modèles allongés) uniquement

Connexion entre un capteur haute température
et un contrôleur à 1 pôle

D40B-3@5C

Actionneur

Interrupteur

* Sortie auxiliaire

Blanc*

Noir*

Vert

Vert

Bleu

Rouge

Jaune

Gris

Bleu

Rouge

32

14

X1 21 13

X2 22

D40B-J1

32

14

X1 21 13

X2 22

D40B-J1

A1

A2

14

A1

A2

14

Connexion entre un capteur standard ou allongé
et un contrôleur à 2 pôles

Bleu

D40B-1@@

Jaune

D40B-2@@

Actionneur

Interrupteur

Blanc*

A1+X1

Noir*

* Sortie auxiliaire

Rouge
D40B-1D@ (modèles
standard) et D40B-2D@
(modèles allongés) uniquement

Vert

Connexion entre un capteur haute température
et un contrôleur à 2 pôles

Bleu

Jaune

D40B-3@5C

Actionneur

Interrupteur

* Sortie auxiliaire

Blanc*

Noir*

Vert

A1 X1

Rouge

Gris

−

X2

D40B-J2

+

−

X2

D40B-J2

2 1

3 4

2 1

3 4

13 23 31

14 24A2 32

13 23 31

14 24A2 32

G-208 Capteurs / Composants de sécurité

Consignes de sécurité

!AVERTISSEMENT

Assurez-vous de bien couper l'alimentation avant de
procéder au câblage. Ne touchez pas les pièces sous
tension (par ex. les bornes) lorsque l'alimentation est ON.
pour éviter de recevoir une décharge électrique.

Empêchez l'actionneur d'approcher l'interrupteur lorsque
la porte est ouverte. Ceci pour éviter un démarrage
accidentel de la machine et des blessures.

Interférences mutuelles

Si l'interrupteur et l'actionneur sont montés en parallèle, assurez­vous de les séparer d'au moins 25 mm, comme indiqué ci-dessous.

Interrupteur Interrupteur

Actionneur

25 mm mini.

Actionneur

Porte de sécurité

!ATTENTION

Utilisez les butées comme indiqué ci-dessous pour éviter
tout contact entre l'interrupteur et l'actionneur lorsque
la porte est fermée.

Porte de sécurité

Interrupteur

Butée

Actionneur

1 mm mini.
3 mm maxi. (capteur standard)
4 mm maxi. (capteur allongé)

Précautions d'utilisation

• N'utilisez pas le produit dans des endroits renfermant des gaz
inflammables ou explosifs.

•

N'utilisez pas des courants de charge supérieurs à la valeur prévue

• Effectuez correctement le câblage de chaque conducteur.

•

Assurez-vous du bon fonctionnement après le montage et le réglage.

• Ne laissez pas tomber et ne démontez pas le produit.

• Utilisez la bonne combinaison interrupteur / actionneur

• Utilisez une alimentation conforme à la tension spécifiée. N'utilisez

pas une alimentation instable ou une alimentation qui génère
parfois des tensions incorrectes.

• Les condensateurs sont des consommables et nécessitent une
maintenance et une inspection régulières.

Précautions d’utilisation

Instructions de montage de l'interrupteur et de l'actionneur

La capteur ne fonctionnera pas correctement si l'interrupteur
et l'actionneur se rapprochent en diagonale. Toutefois, le capteur
fonctionnera normalement si l'interrupteur et l'actionneur
se rapprochent de face, horizontalement ou verticalement
(tant que les faces ont la même orientation).

Utilisation sur les portes à charnières

Sur les portes à charnières, installez le capteur dans un angle
d'ouverture comme ci-dessous.

CORRECT

2 mm

INCORRECT

Commutation de la tension d'alimentation (D40B-J2 uniquement)

• Coupez l'alimentation du contrôleur.

•

Ouvrez le capot avant du contrôleur avec un tournevis à lame plate.

• Changez la tension d'alimentation si nécessaire avec le
commutateur de sélection d'alimentation interne. Le commutateur
est réglé par défaut à 230 Vc.a.

.

Interrupteur de sélection d'alimentation interne
Haut : 110 Vc.a.
Bas : 230 Vc.a.

Méthode de remplacement du fusible (D40B-J2 uniquement)

Remarque : Le D40B-J1 a un mécanisme de restauration automati-

• Coupez l'alimentation du contrôleur.

•

Ouvrez le capot avant du contrôleur avec un tournevis à lame plate.

• Remplacez le fusible (D9M-P1). (voir page 202.)

que ce qui rend superflu le remplacement du fusible.

Fusible

CORRECT INCORRECTCORRECT CORRECT

Catégorie de sécurité applicable (EN954-1)

Ce produit peut être utilisé dans des environnements de catégorie 3
selon les exigences de la norme européenne EN 954-1. Toutefois,
cette évaluation repose sur des exemples de configuration de circuit
proposés par Omron. La norme peut ne pas s'appliquer dans
certaines conditions d'utilisation.

La catégorie de sécurité applicable est déterminée en fonction du
système de contrôle de sécurité général. Assurez-vous que le système
de contrôle de sécurité général est conforme à la norme EN954-1.

Manipulation

Ne laissez pas tomber le produit et ne le soumettez pas à des chocs
ou des vibrations excessifs. Vous risqueriez de causer des
dysfonctionnements.

G-209D40B

D40B

Solvants

Assurez-vous que les solvants, comme l'alcool, les diluants, le
trichloroéthane ou l'essence n'adhèrent pas au produit. Les solvants
peuvent effacer les repères et endommager les composants.

Lieu d'installation

Ne pas installer le produit dans les endroits suivants :
Vous risqueriez de causer des dysfonctionnements.

• Endroits exposés à la lumière directe du soleil.

• Endroits sujets à des niveaux de températures en dehors de la

plage de 25 à 55 °C.

• Endroits sujets à des niveaux d'humidité compris entre 35 % et
85 % ou sujets à la condensation due à des variations extrêmes
des températures.

• Endroits pouvant contenir des gaz corrosifs ou inflammables.

• Endroits sujets aux chocs et aux vibrations excessifs.

• Endroits exposés à l'eau, à l'huile ou aux produits chimiques.

• Endroits exposés aux poussières (y compris aux poussières

métalliques) ou aux sels.

Prenez les mesures appropriées lorsque vous utilisez le produit dans
les environnements suivants.

• Endroits sujets à l'électricité statique ou à d'autres formes de bruit.

• Endroits sujets à une exposition possible à la radioactivité.

• Endroits proches de lignes haute tension.

Câblage

Pour le câblage, utilisez des câbles aux dimensions suivantes.
Câble toronné : 2,5 mm
Câble rigide : 4,0 mm

Serrez les vis de bornes en respectant le couple de serrage
approprié. Vous risquez sinon un dysfonctionnement ou un
échauffement anormal.
Couple de serrage des vis de borne : 1 N·m

2

2

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. C127-FR2-02-X

G-210 Capteurs / Composants de sécurité
