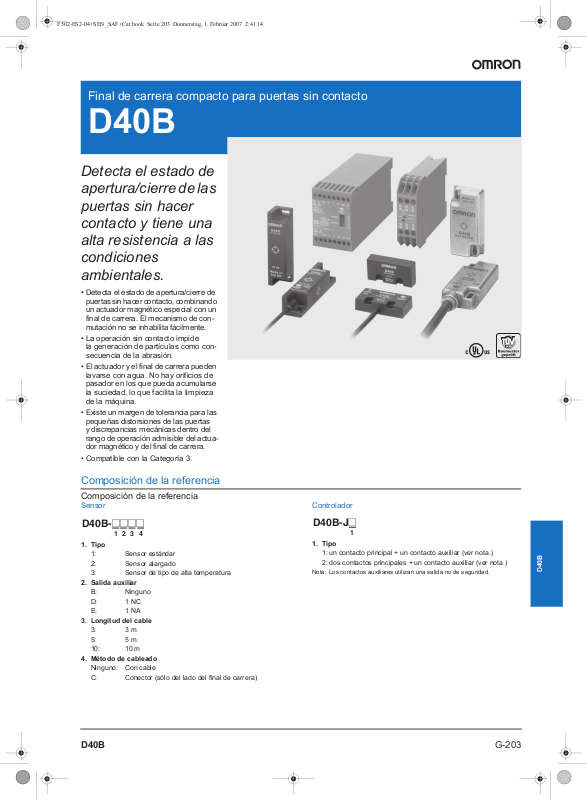

Omron D40B DATASHEET [es]
Final de carrera compacto para puertas sin contacto
D40B
Detecta el estado de
apertura/cierre de las
puertas sin hacer
contacto y tiene una
alta resistencia a las
condiciones
ambientales.
• Detecta el estado de apertura/cierre de
puertas sin hacer contacto, combinando
un actuador magnético especial con un
final de carrera. El mecanismo de conmutación no se inhabilita fácilmente.
• La operación sin contacto impide
la generación de partículas como consecuencia de la abrasión.
• El actuador y el final de carrera pueden
lavarse con agua. No hay orificios de
pasador en los que pueda acumularse
la suciedad, lo que facilita la limpieza
de la máquina.
• Existe un margen de tolerancia para las
pequeñas distorsiones de las puertas
y discrepancias mecánicas dentro del
rango de operación admisible del actuador magnético y del final de carrera.
• Compatible con la Categoría 3.
Composición de la referencia
Composición de la referencia
Sensor
D40B-@@@@
1 2 34
1. Tipo
1: Sensor estándar
2: Sensor alargado
3: Sensor de tipo de alta temperatura
2. Salida auxiliar
B: Ninguno
D: 1 NC
E: 1 NA
3. Longitud del cable
3: 3 m
5: 5 m
10: 10 m
4. Método de cableado
Ninguno: Con cable
C: Conector (sólo del lado del final de carrera)
Controlador
D40B-J@
1
1. Tipo
1: un contacto principal + un contacto auxiliar (ver nota.)
2: dos contactos principales + un contacto auxiliar (ver nota.)
Nota: Los contactos auxiliares utilizan una salida no de seguridad.
D40B
G-203D40B
Modelos disponibles
Modelos disponibles
Sensores (finales de carrera/actuadores)
Clasificación Forma Salida auxiliar Longitud del cable Modelo
Sensor estándar Ninguno 3 m D40B-1B3
10 m D40B-1B10
1 NC 3 m D40B-1D3
W × H × D: 48 × 25 × 12
Sensor alargado Ninguno 3 m D40B-2B3
1 NC 3 m D40B-2D3
W × H × D: 19 × 82 × 19
Sensor de tipo de alta
temperatura
1 NC 5 m D40B-3D5C
10 m D40B-1D10
10 m D40B-2B10
10 m D40B-2D10
1 NA D40B-3E5C
W × H × D: 33,5 × 78,5 × 16
Nota: Los sensores combinados con un controlador están clasificados dentro de la Categoría 3.
Controladores
Contactos de
seguridad
1 NA 1 NC (ver nota 1.) 24 Vc.a./Vc.c. D40B-J1
2 NA 1 NC 24 Vc.a./Vc.c.
Nota: 1. Salida MOS.
2. Salida no de seguridad.
Contactos/salidas
auxiliares (ver nota 2.)
Tensión
nominal
110/230 Vc.a.
Modelo
D40B-J2
Accesorios
Clasificación Modelo
Fusible D9M-P1
G-204 Sensores/componentes de seguridad
Especificaciones
Sensor (final de carrera/actuador)
Elemento Tipo Sensor estándar Sensor alargado Sensor de tipo de alta
Distancia de conmutación (ver nota 1.)
(valor nominal)
Velocidad de aproximación del actuador
(ver nota 2.)
Temperatura de servicio −10 a +55°C −25 a +125°C
Humedad en servicio 90% a +50°C
Grado de protección IP67
Material ABS Acero inoxidable
Método de montaje Tornillos M4
Par de apriete del tornillo de montaje 1 N·m
OFF→ON: 5 mm
ON→OFF: 15 mm
17 mm/s mín.
temperatura
OFF→ON: 9 mm
ON→OFF: 17 mm
Nota: 1. Estos valores representan las distancias en que OFF cambia a ON (aproximación) o en que ON cambia a OFF (alejamiento) cuando las
marcas objetivo del final de carrera y del actuador están alineadas y las superficies de detección tienen la misma orientación.
2. Si la velocidad de aproximación es inferior al valor especificado, la salida de contacto de seguridad del controlador puede no ponerse
en ON, incluso si la distancia es inferior a la distancia de conmutación.
Controlador
Valores nominales
Fuente de alimentación
Elemento Tipo D40B-J1 D40B-J2
Tensión de alimentación 24 Vc.a./c.c. 24 Vc.a./c.c. ó 110/230 Vc.a. (seleccionable)
Margen de tensión admisible Tensión de alimentación ±15%
Consumo 2,0 VA máx. 4,0 VA máx.
Interruptor
Elemento Tipo D40B-J1 D40B-J2
Carga
nominal
Nota: D40B-J1: salida MOS; D40B-J2: salida de contacto.
Características
Elemento Tipo D40B-J1 D40B-J2
Resistencia de contacto 100 MΩ (sin incluir la salida auxiliar) 100 MΩ
Resistencia en ON de la salida auxiliar 36 Ω (valor nominal) ---
Tiempo de respuesta 25 ms máx.
Resistencia de aislamiento 100 MΩ (a 500 Vc.c.)
Rigidez
dieléctrica
Resistencia a vibraciones 10 a 55 Hz, 1 mm de amplitud, IEC68-2-6
Resistencia a golpes 30G, 11 ms, IEC68-2-27
Vida útil Mecánica mínimo 1.000.000 operaciones
Corriente nominal mínima de los contactos
de seguridad
Temperatura de servicio −10 a +55°C
Humedad en servicio 90% a +50°C
Método de montaje Carril DIN de 35 mm (no es posible el montaje con tornillo)
Par de apriete del tornillo de terminal 1 N·m
Peso 147 g 590 g
Contactos de seguridad 250 Vc.a., 4 A, cosφ = 1
30 Vc.c., 2 A, cosφ = 1
Contactos/salidas
auxiliares (ver nota 2.)
Entre los polos de salida 1.500 Vc.a. durante 1 min.
Entre entradas y salidas
Entre la fuente de alimentación
y las salidas
Eléctrica 100.000 operaciones mín. (a carga nominal)
230 Vc.a., 100 mA, cosφ = 1
24 Vc.c., 100 mA, cosφ = 1
10 Vc.a./Vc.c., 10 mA (valores de referencia)
250 Vc.a., 4 A, cosφ = 1
30 Vc.c., 2 A, cosφ = 1
D40B
G-205D40B
