BEDIENUNGSANLEITUNG
USER'S MANUAL
Speaker-systems
KB-208
KB-210
KB-212
KB-215
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
© Copyright
Nachdruck verboten!
Re
roduction prohibited!
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 3
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 4
RECHTLICHE HINWEISE................................................................................................................................. 6
Kleine Hörkunde............................................................................................................................................. 6
INBETRIEBNAHME .......................................................................................................................................... 7
INSTALLATION ................................................................................................................................................ 9
Überkopfmontage......................................................................................................................................... 10
Stacking ....................................................................................................................................................... 12
Satellitensysteme......................................................................................................................................... 12
Montage auf einem Stativ bzw. Boxenhochständer..................................................................................... 13
Montage auf einer Wandhalterung............................................................................................................... 14
Fliegende Installation ................................................................................................................................... 15

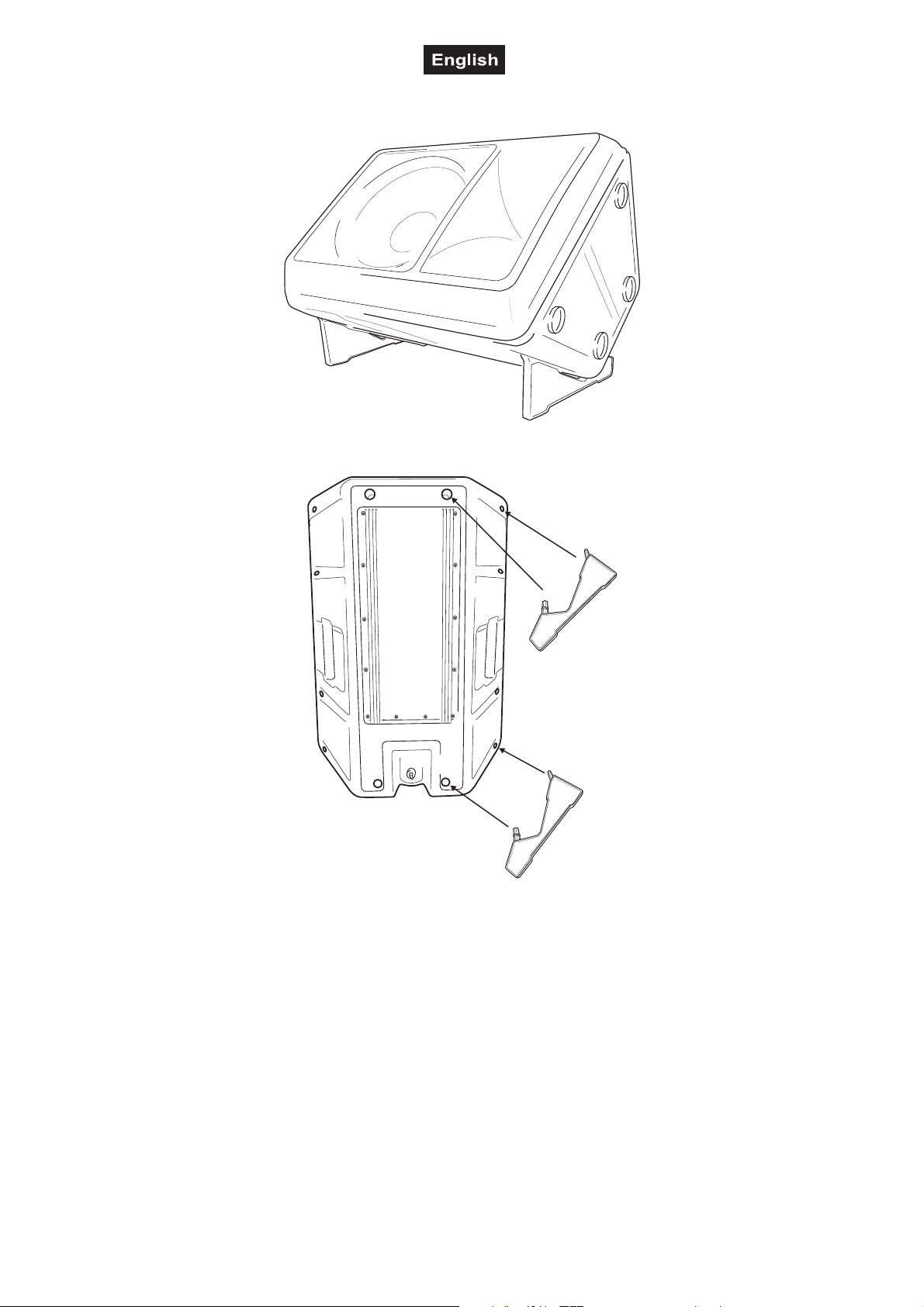

Einsatz als Bodenmonitor ............................................................................................................................ 15
BEDIENUNG ................................................................................................................................................... 16
REINIGUNG UND WARTUNG........................................................................................................................ 17
TECHNISCHE DATEN.................................................................................................................................... 17
INTRODUCTION ............................................................................................................................................. 18
SAFETY INSTRUCTIONS .............................................................................................................................. 18
OPERATING DETERMINATIONS.................................................................................................................. 19
LEGAL INSTRUCTIONS ................................................................................................................................ 20
Information on hearing loss.......................................................................................................................... 21
START-UP....................................................................................................................................................... 22
INSTALLATION .............................................................................................................................................. 24
Overhead rigging.......................................................................................................................................... 25
Stacking ....................................................................................................................................................... 26
Satellite-systems.......................................................................................................................................... 27
Installation on a stand or speaker stand ...................................................................................................... 27
Installation on a wall-mounting..................................................................................................................... 28
Suspended installation................................................................................................................................. 29
Installation as floor monitor .......................................................................................................................... 30
OPERATION ................................................................................................................................................... 30
CLEANING AND MAINTENANCE ................................................................................................................. 31
TECHNICAL SPECIFICATIONS..................................................................................................................... 31
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
2/36
11038691_V_1_1
BEDIENUNGSANLEITUNG
Lautsprecherboxen
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieser
Lautsprecherbox zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie die Lautsprecherbox aus der Verpackung.
SICHERHEITSHINWEISE
Diese Lautsprecherbox hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übe rnimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie die Lautsprecherbox nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
BRANDGEFAHR!
Die verwendeten Materialien dieser Lautsprecherbox sind normal entflammbar. Wird am Einsatzort B1 gerfordert, muss der Betreiber die Oberfläche in regelmäßigen Abständen mit einem
geeigneten Brandschutzmittel behandeln.
3/36
11038691_V_1_1
LEBENSGEFAHR!
Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheitshinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.
Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die
Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.
Bevor die Endstufe eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.
Kinder und Laien von der Box fern halten!
Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei dieser Lautsprecherbox handelt es sich um ein passives System, das sich zur Festinstallation und zum
Mobilbetrieb eignet. Die Box ist nur zum Anschluss an einen passenden Verstärker vorgesehen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Die angegebene Maximalleistung der Lautsprecherbox beschreibt kurzfristige Leistungsspitzen (Peak), die
die Box maximal aufnehmen kann. Die entsprechende RMS-Dauerleistung ist - wie bei allen ähnlichen
Boxen (auch anderer Hersteller) - deutlich geringer. Die Maximalleistung der Lautsprecherbox darf niemals
überschritten werden. Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets
angenehm klingt. Werden Verzerrungen hörbar ist davon auszugehen, dass entweder der Verstärker oder
die Lautsprecherbox überlastet sind. Dies kann schnell zu Schäden entweder an dem Verstärker oder an der
Lautsprecherbox führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".
ACHTUNG!
Lautsprecherboxen dürfen nur von unterwiesenen Personen betrieben werden.
Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel!
Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.
Die Lautsprecherbox darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser,
Regen, Feuchtigkeit oder Nebel zu rechnen ist. Beim Einsatz von Nebelgeräten ist zu beachten, dass die
Box nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von
direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
4/36
11038691_V_1_1
Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und feuerfesten Untergrund aufgestellt werden.
Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung).
Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten.
Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung
(Sicherheitsfangseil) gesichert werden.
ACHTUNG!
Diese Lautsprecherbox darf niemals auf eine andere Lautsprecherbox aufgestellt werden Lebensgefahr durch herabstürzende Boxen!
ACHTUNG!
Diese Lautsprecherbox darf niemals fliegend aufgehängt werden - Lebensgefahr durch herabstürzende Boxen!
Diese Lautsprecherbox lässt sich als Topteil auf eine Bassbox (Satellitensystem), einen Boxenhochständer,
ein geeignetes Stativ oder eine geeignete Wandhalterung montieren. Die maximale Belastbarkeit der
Distanzstange, des Boxenhochständers, des Stativs oder der Wandhalterung darf niemals überschritten
werden.
Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine ausreichende
Standfestigkeit verfügt. Es sind nur solche Systeme zulässig, bei denen das Eigengewicht der Bassbox
doppelt so hoch ist als das des Topteils. Außerdem gilt, dass die Grundfläche der Bassbox in Bezug auf das
montierte Topteil immer ausreichend dimensioniert sein muss, damit ein Umstürzen verhindert wird.
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Nehmen Sie die Lautsprecherbox erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht
haben. Lassen Sie die Lautsprecherbox nicht von Personen bedienen, die sich nicht mit der Anlage
auskennen. Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer
Bedienung!
Diese Lautsprecherbox ist nicht für den harten Road-Einsatz gedacht. Die Box ist nur für den gelegentlichen
Transport geeignet. Beim Transport muss die Box vorsichtig und ruckfrei bewegt werden.
Lautsprecherboxen dürfen nicht fliegend mit Krananlagen befördert werden.
Das Ablegen oder Stapeln schwerer Gegenstände auf der Lautsprecherbox ist nicht zulässig.
Lautsprecherboxen dürfen niemals von Personen bestiegen werden.
Reinigen Sie die Lautsprecherbox niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern
verwenden Sie ein weiches und angefeuchtetes Tuch.
Beachten Sie bitte, dass eigenmächtige Veränderungen an der Lautsprecherbox aus Sicherheitsgründen
verboten sind.
5/36
11038691_V_1_1
Wird die Box anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Abstürzen, Gehörschäden etc. verbunden.
RECHTLICHE HINWEISE
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.
Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.
Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:
Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.
Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.
Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveranstaltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.
Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!
Kleine Hörkunde
Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.
Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.
Übersicht über verschiedene Schallpegel
20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
6/36
11038691_V_1_1
140 dB Düsentriebwerk in 25 Metern Entfernung
Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.
Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.
Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.
Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehörschadens (Tinitus) begünstigen.
Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!
INBETRIEBNAHME
Diese Lautsprecherbox darf nur an eine ausreichend dimensionierte Endstufe angeschlossen werden. Die
Verstärkerleistung muss der Leistung der Box angepasst sein. Eine im Überlastbereich arbeitende zu kleine
Endstufe kann auch eine höher dimensionierte Lautsprecherbox zerstören.
Auswahl der geeigneten Endstufe
Bevor Sie mit der Installation beginnen, müssen Sie wissen, wieviel Boxen Sie im Raum installieren
möchten.
Zur Erhöhung des Schalldruckes sollen oft zwei Boxenpaare an einen Verstärker angeschlossen werden.
Bitte beachten Sie, dass sich die Impedanz halbiert wenn Sie zwei Boxen parallel an einen Kanal (eine
Seite) des Verstärkers anschließen. Bitte prüfen Sie, ob der Verstärker für diesen Betriebszustand ausgelegt
ist.
Beim Anschluss von weiteren Boxenpaaren (z. B. 3 Boxenpaare) an den gleichen Verstärker reduziert sich
die Impedanz weiter. Es muss dann jedesmal geprüft werden, ob die sich daraus ergebende Impedanz für
den Verstärker zulässig ist. Ist die Impedanz der Lautsprecherboxen niedriger als die niedrigste zulässige
Impedanz des Verstärkers, dann können der Verstärker und die Lautsprecherboxen beschädigt werden.
Außerdem müssen Sie die Betriebsart Ihres Systems festlegen. Wird eine Endstufe im Stereo-Betrieb
eingesetzt, bringt sie weniger Leistung als z. B. im Mono-Brückenbetrieb.
Die Anzahl der parallel geschalteten Boxen reduziert die Gesamtimpedanz. Die Mindestimpedanz der
verwendeten Endstufe darf niemals unterschritten werden - Gefahr von irreparablen Schäden!
Rechnen Sie anhand der benötigten Menge Boxen und ihrer Gesamtimpedanz aus, wieviele Endstufen mit
welcher Leistung und Impedanz in Abhängigkeit der Betriebsart Sie benötigen.
Geeignete Endstufen:
OMNITRONIC P-125 Endstufe, 2x65W/4 Ohm Best.-Nr. 10451105
7/36
11038691_V_1_1
OMNITRONIC P-250 Endstufe, 2x125W/4 Ohm Best.-Nr. 10451110
OMNITRONIC P-500 Endstufe, 2x250W/4 Ohm Best.-Nr. 10451130
OMNITRONIC P-1000 Endstufe,2x500W/4 Ohm Best.-Nr. 10451150
OMNITRONIC P-1500 Endstufe,2x750W/4 Ohm Best.-Nr. 10451170
OMNITRONIC P-2000 Endstufe,2x1000W/4 Ohm Best.-Nr. 10451180
OMNITRONIC P-3000 Endstufe,2x1500W/4 Ohm Best.-Nr. 10451190
Die folgenden Beschreibungen beziehen sich auf OMNITRONIC Endstufen. Sie können jedoch auch jede
andere geeignete Endstufe einsetzen.
Betriebsarten
Bitte beachten Sie auch die Schemata am Ende dieser Bedienungsanleitung.
Stereo-Betrieb
Normale Betriebsart einer Endstufe, bei der jeder Kanal sein eigenes Signal erhält. Der häufigste
Betriebszustand von Endstufen ist Stereobetrieb an 4 Ohm.
Achten Sie darauf, dass der Betriebswahlschalter der Endstufe korrekt eingestellt ist.
Umrechnung Anzahl der Boxen – Impedanz
z. B.
1 Box à 8 Ohm = 8 Ohm
2 Boxen à 8 Ohm = 4 Ohm (parallel geschaltet)
2 Boxen à 8 Ohm = 16 Ohm (in Reihe geschaltet)
3 Boxen à 8 Ohm = 2,66 Ohm (parallel geschaltet), nur mit 2-Ohm-fähiger Endstufe!
3 Boxen à 8 Ohm = 24 Ohm (in Reihe geschaltet)
4 Boxen à 8 Ohm = 2 Ohm (parallel geschaltet), nur mit 2-Ohm-fähiger Endstufe!
Merke:
Die Eingangsimpedanz der Lautprecher solllte immer größer oder gleich der Ausgangsimpedanz der
Endstufe sein.
Parallelbetrieb
Möglichkeit die Endstufe mono, d.h. über einen Eingangskanal zu betreiben. Beim Parallelbetrieb bleibt die
Spannung konstant, der Strom wird verdoppelt. Dadurch wird die Ausgangsimpedanz auf den minimalen
Wert eines einzelnen Kanals begrenzt.
Schließen Sie das Eingangssignal an CH-1 an.
Achten Sie darauf, dass die Endstufe ausgeschaltet und vom Netz getrennt ist, bevor Sie den
Betriebswahlschalter Bridge/Dual/Parallel umstellen! Stellen Sie den Betriebswahlschalter auf parallel.
Brücken Sie die roten Polbuchsen Output Channel1 und Output Channel2.
Schließen Sie Ihre Lautsprecher an die Speakerbuchsen von Output Channel1 an.
Achtung! Bevor Sie die Endstufe einschalten beachten Sie bitte die Erläuterungen unter Bedienung.
Stellen Sie die Endstufenleistung über den Gain-Regler CH-1 ein.
Brückenbetrieb
Möglichkeit die Endstufe mono, d.h. über einen Eingangskanal zu betreiben. Beim Brückenbetrieb bleibt der
Strom konstant, die Spannung wird verdoppelt. Dadurch verdoppelt sich die Ausgangsimpedanz.
Für den Stereobetrieb werden zwei Endstufen benötigt.
Schließen Sie das Eingangssignal an die rote Speakerbuchse Mono Bridged an.
Achtung! Bevor Sie die Endstufe einschalten beachten Sie bitte die Erläuterungen unter Bedienung.
Stellen Sie die Endstufenleistung über den Gain-Regler CH-1 ein.
Auswahl geeigneter Anschlusskabel
Die Lautsprecherbox darf nur über ein ausreichend dimensioniertes Kabel angeschlossen werden. Zu
schwach dimensionierte Kabel führen zu einer Erhitzung des Kabels und zu enormen Leistungsverlusten
und Klangverschlechterungen.
Wir empfehlen für alle Lautsprecherboxen bis 400 Watt einen Kabeldurchmesser von 2,5 mm², für alle
höheren Leistungen 4 mm².
8/36
11038691_V_1_1
Ein hoher Dämpfungsfaktor Ihres Verstärkers sorgt für eine klare Wiedergabe. Unnötig lange und dünne
Lautsprecherkabel können den Dämpfungsfaktor und damit die niedrigen Frequenzen negativ beeinflussen.
Der Dämpfungsfaktor sollte mindestens bei 50 liegen, um gute Audioqualitäten zu gewährleisten. Je länger
ein Kabel sein muss, um so dicker sollte es sein.
So reduziert sich ein Dämpfungsfaktor von 200 bei einem 10 Meter langen, 2,5 mm² Lautsprecherkabel auf
47 (8 Ohm). Der Leistungsverlust beträgt bei 8 Ohm bereits 1,63 %, bei 4 Ohm 3,25 % und bei 2 Ohm sogar
6,5 %!
Die maximale Leitungslänge der Lautsprecherkabel beträgt 30 Meter!
Anschlüsse
Ihre Lautsprecherbox ist mit 4-poligen, verriegelbaren Speaker-Buchsen ausgestattet. Zum Verriegeln der
Verbindung drehen Sie den Stecker nach rechts bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links.
Belegung Speaker-Buchse
9/36
11038691_V_1_1
Um eine optimale Schallverteilung und ein gutes Klangergebnis zu erzielen, sollte die Lautsprecherbox so
hoch aufgestellt werden, dass sie über das Publikum hinwegschallt. Der Basslautsprecher einer Full RangeBox sollte sich auf Augenhöhe des Publikums befinden. Bitte beachten Sie die Sicherheitshinweise unter
den verschiedenen Installationsarten.
Lautsprecherkombinationen werden immer Bass-Mitten-Höhen (von unten nach oben) aufgestellt. Dabei ist
darauf zu achten, dass die Membranen aller Lautsprecher sowohl horizontal wie auch vertikal auf einer
Ebene liegen. Dadurch ist gewährleistet, dass alle Frequenzbereiche gleichzeitig abstrahlen und keine Zeitund Phasenverschiebungen zwischen ihnen auftritt.
Stellen Sie die Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten
werden kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden
verursacht wird. Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.
Vermeidung von Rückkoppelungen
Eines der häufigsten Probleme beim Umgang mit Lautsprecherboxen sind Rückkoppelungen. Sie machen
sich durch Pfeifen oder Heulen bemerkbar. Rückkoppelungen entstehen immer dann, wenn ein Signal von
einem Mikrofon aufgenommen, verstärkt, vom Lautsprecher wiedergegeben und dann erneut vom Mikrofon
aufgenommen wird.
Die Voraussetzung für eine Rückkoppelung ist jedoch, dass das wiedergegebene Signal lauter als das
Originalsignal ist. Eine Rückkoppelung tritt dabei nie über den gesamten Frequenzbereich auf, sondern nur
bei einer besonders überbetonten Frequenz.
Achten Sie deshalb immer darauf, dass insbesondere Monitorboxen so weit vom Mikrofon entfernt
aufgestellt werden, dass eine erneute Aufnahme des Mikrofonsignals unmöglich ist.
Besondere Belastungsspitzen wie Feedback (Mikrofonrückkopplung), ein starkes Bass-Brummen oder die
„Schläge“ eines auf den Boden fallenden Mikrofones können die Lautsprecher in sehr kurzer Zeit zerstören
und zu sofortigen Gehörschäden führen. Solche extreme Belastungsspitzen müssen vermieden werden. Es
empfiehlt sich, geeignete Equalizern oder Compressor/Limiter vorzuschalten.
Verlegung der Lautsprecherkabel
Verbinden Sie die Boxen über die Ein- bzw. Ausgangsbuchsen untereinander. Schließen Sie die Anschlusskabel der jeweils ersten Box an die Speaker-Buchsen der Endstufe an. Das Signal wird jetzt bis an die
jeweiligen Boxen durchgeschliffen.
Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.
Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.
Die Lautsprecherkabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren
Sie die Kabel immer mit geeignetem Klebeband.
Beide Kabel sollten zur gleichen Sorte gehören.
Beide Kabel sollten gleich lang sein.
Beide Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
Wickeln Sie Kabel niemals eng um den Ellenbogen auf, sondern immer glatt und mit einem Innenradius von
20 bis 30 Zentimetern.
Überkopfmontage
Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
10/36
11038691_V_1_1
Die Aufhängevorrichtungen der Lautsprecherbox muss so gebaut und bemessen sein, dass sie 1 Stunde
lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Die Lautsprecherbox sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert
werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Lautsprecherbox.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können
zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Die Lautsprecherbox muss außerhalb des Handbereichs von Personen installiert werden.
Achtung: Hängend installierte Lautsprecherbox können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die
Lautsprecherbox NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes der Lautsprecherbox aushalten kann.
Sichern Sie die Lautsprecherbox bei Überkopfmontage immer mit einem Sicherheitsfangseil, das
mindestens für das 12-fache Gewicht der Lautsprecherbox ausgelegt ist. Es dürfen nur Fangseile mit
Schnellverschlussgliedern vewendet werden. Hängen Sie das Sicherheitsfangseil in der dafür vorgesehenen
Fangsicherung an der Lautsprecherbox ein und führen Sie es über die Traverse bzw. einen sicheren
Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die
Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen
geprüft werden!
11/36
11038691_V_1_1
12/36
11038691_V_1_1
Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z.B.
durch einen Ausgleichsfuß, zu schaffen.
Das System darf niemals bewegt werden bevor das Topteil demontiert ist!
Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten um optimale Sicherheit
zu gewährleisten.
Montage auf einem Stativ bzw. Boxenhochständer
Die Lautsprecherbox darf nur auf ein Stativ bzw. einen Boxenhochständer montiert werden, wenn sie im
Lieferzustand über eine entsprechende Aufnahmevorrichtung verfügt.
Stative oder Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt
werden.
Achtung: Auf Stativen montierte Boxen bzw. Satellitensysteme können beim Umstürzen erhebliche
Verletzungen verursachen!
Beim Verwenden von Stativen oder Satellitensystemen unter Einfluss von Horizontalkräften, z.B. durch
Wind, kann die Standsicherheit beeinträchtigt werden. Es sind deshalb zusätzliche Sicherungsmaßnahmen,
z.B. Anbringen von Ballastgewichten, zu treffen.
Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und
gegebenenfalls abzusperren.
Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das Stativ oder
Satellitensystemen herum abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben,
der der 1,5 fachen maximalen Auszugshöhe entspricht.
Ausgefahrene Rohre müssen immer mit den vorgesehenen Sicherungsvorrichtungen gesichert werden!
Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die zulässige Tragfähigkeit des
Montageortes niemals überschreiten.
Das Stativ muss außerhalb des Handbereichs von Personen installiert werden.
Ein unbeabsichtigtes Bewegen des Systems muss verhindert werden - auch unter
Brandbedingungen!
Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast,
der Sicherheitsanforderungen sowie der Qualifikation eventueller Mitarbeiter
verantwortlich.
Während des Aufenthalts von Personen unter der Last müssen alle notwendigen
Sicherheitsmaßnahmen getroffen werden, um Verletzungen zu vermeiden.
Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der
Nutzung des Systems ergebenden Gefahren zu unterweisen.
Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen
Verschieben und zur Sicherstellung der Standsicherheit zu schaffen.
Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein
geeigneter Unterbau, z.B. durch einen Ausgleichsfuß, zu schaffen.
Das System darf niemals bewegt werden bevor das Topteil demontiert ist!
Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten
um optimale Sicherheit zu gewährleisten.
13/36
11038691_V_1_1
14/36
11038691_V_1_1
Die Lautsprecherbox muss über eine geeignete Fangseilöse gesichert
werden.
Geeignete Fangseilösen:
Fangseilöse M8 Best.-Nr. 30001165
Vorgehensweise:
Schritt 1: An der Installationsfläche der Wandhalterung befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie die Wandhalterung an die Stelle, wo sie installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie die Wandhalterung in der gewünschten Position und schrauben Sie sie fest.
Schritt 6: Drehen Sie die Fangseilöse in eine der Gewindeöffnungen der Lautsprecherbox. Die Öse
muss dabei bis zum Anschlag eingedreht und handfest angezogen werden.
Schritt 7: Installieren Sie die Lautsprecherbox auf der Wandhalterung.
Schritt 8: Installieren Sie das Sicherheitsfangseil an der Ringöse der Wandhalterung. Ziehen Sie das
Fangseil durch die Fangseilöse.
Die maximale Nutzungsdauer der Wandhalterung darf niemals überschritten werden.
Fliegende Installation
Diese Lautsprecherbox darf niemals fliegend aufgehängt werden - Lebensgefahr durch herabstürzende Boxen!
Einsatz als Bodenmonitor
15/36
11038691_V_1_1
Befestigen Sie die beiden im Lieferumfang enthaltenen Monitorfüße an der Box.
16/36
11038691_V_1_1
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden
Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!
Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten!
Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Lautsprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt
sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu
vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.
Wenn an der Lautsprecherbox klappernde Geräusch hörbar sind könnte es sein, dass sich Schrauben durch
die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox von
einem Fachmann überprüft werden. Außerdem muss speziell im gewerblichen Bereich vor jedem Einsatz der
Lautsprecherbox geprüft werden, ob die Lautsprecherbox und die Lautsprecher in der Lautsprecherbox noch
sicher befestigt sind.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
KB-208 KB-210 KB-212 KB-215
Belastbarkeit
nominal
Belastbarkeit
maximal:
Komponenten: 8" Woofer, 1" Horn 10" Woofer, 1,35"
Anschlüsse: 2 Speaker-Buchsen 2 Speaker-Buchsen 2 Speaker-Buchsen 2 Speaker-Buchsen
Empfindlichkeit: 90 dB (1 W, 1 m) 92 dB (1 W, 1 m) 92 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Max. Schalldruck: 112 dB (1 m) 120 dB (1 m) 120 dB (1 m) 123 dB (1 m)
Impedanz: 8 Ohm 8 Ohm 8 Ohm 8 Ohm
Frequenzbereich: 65 Hz - 18 kHz 55 Hz - 18 kHz 50 Hz - 18 kHz 40 Hz - 18 kHz
Maße (H x B x T): 400 x 277 x 257 mm 515 x 430 x 305 mm 580 x 480 x 325 mm 740 x 555 x 400 mm
Gewicht: 6,5 kg 10 kg 18 kg 27 kg
100 W RMS 250 W RMS 300 W RMS 350 W RMS
200 W 500 W 600 W 700 W
Horn
12" Woofer, 1,35"
Horn
15" Woofer, 1,75"
Horn
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
02.11.2005 ©
17/36
11038691_V_1_1
USER MANUAL
Speaker-systems
CAUTION!
Keep this device away from rain and moisture!
Never open the housing!
For your own safety, please read this user manual carefully before you initial start-up.
Every person involved with the installation, operation and maintenance of this speaker-system has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen an OMNITRONIC speaker-system. If you follow the instructions given in this
manual, we are sure that you will enjoy this speaker-system for a long period of time.
Unpack your speaker-system.
SAFETY INSTRUCTIONS
This speaker-system has left our premises in absolutely perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Please make sure that there are no obvious transport damages. Should you notice any damages on the
connection panel or on the casing, do not take the speaker-system into operation and immediately consult
your local dealer.
DANGER OF BURNING!
The materials used in this speaker-system are normally flammable. If B1 is required at the installation place, the surface must be treated with an appropriate fire retardant in regular intervals.
18/36
11038691_V_1_1
DANGER TO LIFE!
A crashing speaker-system can cause deadly accidents. All safety instructions given in this
manual must be observed.
Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present further risk. This is why the speaker-system must
always be secured against moving or the respective area has to be blocked.
Before the speaker-system is switched on all faders and volume controls have to be set to "0" or "min"
position.
CAUTION: Turn the amplifier on last and off first!
HEALTH HAZARD!
By operating speaker-systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
Keep away children and amateurs!
There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to
be carried out by authorized dealers.
OPERATING DETERMINATIONS
This speaker-system is a passive system which can be used for permanent installations or for mobile use.
This product is only allowed to be connected with an appropriate power amplifier and was designed for
indoor use only.
The given maximum power of the speaker-system describes short-term peaks the system can handle as a
maximum. The correspondent RMS power is - as of all comparable systems (also from other manufacturers)
- significantly lower. The maximum power of the speaker-system must never be exceeded. When operating
the speaker-system, please make sure that the loudspeakers always sound well. When distortions can be
heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or
speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be
heard. When speaker-systems are destroyed by overload, the guarantee becomes void.
By operating speaker-systems with an amplifier, you can produce excessive sound pressure levels that may
lead to permanent hearing loss. Please refer to the explanations under "Legal instructions".
WARNING!
Speaker-systems must only be operated by instructed persons.
Danger of Life due to crashing speaker-systems or hearing loss due to excessive sound pressure
levels! The different local conditions have to be considered in terms of safety rules.
This speaker-system must never be operated or stockpiled in surroundings where splash water, rain,
moisture or fog may harm the speaker-system. When using smoke machines, make sure that the speakersystem is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke
machine and speaker-system.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
19/36
11038691_V_1_1
This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fireresistant location.
Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.
Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).
The speaker-system must never be installed higher than 100 cm without secondary attachment.
For overhead use (mounting height >100 cm), always fix the speaker-system with an appropriate safetyrope.
DANGER!
This speaker-system must never be stacked - Danger to Life due to crashing speaker-systems!
DANGER!
This speaker-system must never be suspended - Danger to Life due to crashing
speaker-systems!
This speaker-system can be installed on top of a subwoofer (satellite system), on a speaker stand, an
appropriate stand or an appropriate wall-mounting. The carrying capacity of the distance-tube, the speaker
stand, the stand or the wall-mounting must never be exceeded.
The satellite system must always provide enough stability. Satellite systems are only allowed if the
subwoofer's weight is twice as much as the top speaker's weight. Furthermore, the subwoofer's base surface
must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Operate the speaker-system only after having familiarized with its functions. Do not permit operation by
persons not qualified for operating the speaker-system. Most damages are the result of unprofessional
operation!
This speaker-system is not designed for road use. The speaker-system is designed only for seldom
transports. When transporting this speaker-system, it must be moved carefully and without force.
Speaker-systems must never be transported with cranes.
Never stack heavy objects on this speaker-system. Persons must never climb onto this speaker-system.
Never use solvents or aggressive detergents in order to clean the speaker-system! Rather use a soft and
damp cloth.
Please consider that unauthorized modifications on the speaker-system are forbidden due to safety reasons!
If this speaker-system will be operated in any way different to the one described in this manual, the product
may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to
dangers like crashes, hearing loss etc.
LEGAL INSTRUCTIONS
Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.
20/36
11038691_V_1_1
Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.
In Germany, the following instructions are binding:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.
Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.
If the organiser does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.
Economic damage caused can be demanded from the operator of the amplification system.
If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.
Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!
Information on hearing loss
More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music
from portable cassette recorders and CD-players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.
Overview on the different noise levels
10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead
It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increased by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way before the pain level.
Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
21/36
11038691_V_1_1
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.
The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the insensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything other than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.
Therefore: Whoever wants to maintain his hearing should use hearing protectors!
START-UP
This speaker-system must only be connected with an appropriate power amplifier. The amplifier power must
correspond with the speaker-system power. An amplifier with too little power can also destroy a speakersystem with a higher power range.
Choosing an appropriate power amplifier
Before starting with the installation, you must clarify how many speaker-systems you would like to install in
the room.
In order to increase the sound pressure level two speaker-system pairs should be connected with the power
amplifier. Please note that the impedance is only half the value when you connect two speaker-systems with
one channel of the power amplifier. Please make sure that the power amplifier is qualified for this operation
mode.
When connecting further speaker-system pairs (e.g. 3 pairs) to the same power amplifier, the impedance
lowers even further. You must always make sure that the power amplifier is qualified for the new impedance.
If the impedance of the speaker-system is lower than the lowest allowed amplifier impedance, the amplifier
and the speaker-systems may be damaged.
Furthermore, you must define the operation mode for your system. If the power amplifier is to be used in
stereo-mode, the power is lower as in e.g. mono bridged mode.
Suitable power amplifiers:
OMNITRONIC P-125 Amplifier, 2x65W/4Ohm No. 10451105
OMNITRONIC P-250 Amplifier, 2x125W/4 Ohm No. 10451110
OMNITRONIC P-500 Amplifier ,2x250W/4 Ohm No. 10451130
OMNITRONIC P-1000 Amplifier,2x500W/4 Ohm No. 10451150
OMNITRONIC P-1500 Amplifier,2x750W/4 Ohm No. 10451170
OMNITRONIC P-2000 Amplifier,2x1000W/4 Ohm No. 10451180
OMNITRONIC P-3000 Amplifier,2x1500W/4 Ohm No. 10451190
The following descriptions refer to OMNITRONIC power amplifiers. You may also use other appropriate
power amplifiers.
Operation modes
Stereo operation
Normal operation mode of an amplifier, in which every channel gets its own signal. The most commonly used
mode of amplifiers is stereo-operation at 4 Ohms. Make sure that the operation-mode-switch is correctly set.
22/36
11038691_V_1_1
Calculation number of speakers – impedance
E.g. 1 speaker à 8 Ohm = 8 Ohm
2 speakers à 8 Ohm = 4 Ohm (parallel)
2 speakers à 8 Ohm = 16 Ohm (in line)
3 speakers à 8 Ohm = 2.66 Ohm (parallel), only for amplifiers capable of handling 2 Ohms
2 speakers à 8 Ohm = 24 Ohm (in line)
4 speakers à 8 Ohm = 2 Ohm (parallel), only for amplifiers capable of handling 2 Ohms
N.B.:
The input-impedance of the speaker-systems should at least be the same or even higher than the outputimpedance of the amplifier.
Parallel operation
Possibility to run the amplifier in mono-mode, i.e. via one input channel. In parallel operation mode, the
voltage remains the same, the current is doubled. Consequently, the output impedance is limited to the
minimum value of one individual channel.
Connect the input signal to the input-plug CH-1.
Make sure that the amplifier is disconnected from the mains before you set the operation-mode-switch to
parallel.
Bridge the red pole sockets of Output Channel 1 and Output Channel 2.
Connect your speakers to the Speaker-socket Output CH-1.
Caution! Before switching on your amplifier, please refer to the explanations under Operation.
Adjust the level with the gain-control CH-1 on the frontpanel.
Bridging
Possibility to run the amplifier in mono-mode, i.e. via one input channel. In bridged operation mode, the
current remains the same, the voltage is doubled. Consequently, the output impedance is doubled.
For stereo-operation, 2 amplifiers are needed.
Connect the input signal to the input-plug CH-1 on the rearpanel.
Make sure that the amplifier is disconnected from the mains before you set the operation-mode-switch on the
frontpanel to Bridge.
Connect your speakers to the red Speaker-socket Mono Bridged.
Caution! Before switching on your amplifier, please refer to the explanations under Operation.
Adjust the level with the gain-control CH-1 on the frontpanel.
Choosing appropriate connection cables
The speaker-system must only be connected via a sufficiently dimensioned cable. Too thin cables lead to
cable heatup or enormous power loss and loss in sound-quality.
For all speaker-systems up to 400 Watts, we recommend a cable diameter of 2.5 mm², for all other speakercables 4 mm².
A high damping factor of your amplifier supplies a clear sound reproduction. Unnecessarily long and thin
cables will influence the damping factor and thus the low frequencies in a negative way. In order to
safeguard good sound quality, the damping factor should lie around 50. The longer a cable has to be, the
thicker it should be.
In this respect, a damping factor of 200 will be reduced to 47 (8 Ohms) when using a 10 m long, 2.5 mm²
speaker cable. The power loss at 8 Ohms is 1.63 %, at 4 Ohms 3.25 % and at 2 Ohms even 6.5 %.
The maximum cable length is 30 meters!
Connections
Your speaker-system is equipped with 4-pole, lockable Speaker-sockets. For locking the connection turn the
plug to the right. For unlocking pull the unlock button and turn the plug to the left and pull it out of the socket.
23/36
11038691_V_1_1
Connection Speaker-socket
INSTALLATION
This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fireresistant location.
Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).
The speaker-system must never be installed higher than 100 cm without secondary attachment.
Install the desired number of speaker-systems in the room.
Every speaker-system features two transportation handles. The speaker-system should be carried without
force by two persons of the same size. Carrying the speaker-system as one person alone should be avoided
as the high weight and the strain could lead to back damages and torsions. Please note that all speakersystems with more than 25 kg weight must be transported with two persons.
Installing and orienting the speaker-system
When installing the speaker-system on e.g. a stage, microphones and turntables should always be located
behind the speaker-systems. In this way, you can avoid dangerous and unpleasant feedbacks. If you cannot
install the speaker-systems this way, the microphones and turntables should be located as far away as
possible from the speaker-systems. When using the speaker-system as monitor-system make sure to avoid
feedbacks.
The speaker-systems of a PA-system are normally located left and right to the stage. Do not install the
speaker-systems on the stage, but rather on appropriate tables or platforms in front of the stage.
In order to produce a clear sound, the speaker-systems should be installed in a way that they throw the
sound over the audience's heads. A Full Range speaker-system should be installed at listeners' eye level.
Please refer to the safety instructions under Installation.
Loudspeaker combinations need to be installed bass-middle-high (from bottom to top). Make sure that the
membranes of all speakers are in one line vertically and horizontally. Only in this way all frequency ranges
are produced at the same time and without any time or phase delays.
Always install the speaker-systems in a way that a minimum distance of three meters to the audience is kept.
This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the
speaker-systems with appropriate means.
Avoiding feedbacks
One of the most frequent problems when operating speaker-systems are feedbacks. They can be
recognized by howling and growling loudspeakers. Feedbacks are created then a signal is recorded by a
microphone, amplified, played back by a loudspeaker and then again recorded by the microphone.
24/36
11038691_V_1_1
The prerequisite for feedback is that the played back signal is louder than the original signal. A feedback
never cover the whole frequency range but only one overboosted frequency.
Make sure that you install especially the monitor-speakers so far away from the microphone that another
recording of the microphone signal is impossible.
Extreme levels like feedbacks, bass-hum or the beats of a dropping microphone can destroy the
loudspeakers within very short time and produce immediate hearing damage. Such extreme levels must be
avoided at any rate. We recommend to use appropriate equalizers and Compressor/limiters.
Installing the speaker-cables
Connect the speaker-systems among each other using the inputs and outputs. Connect the cable of the first
speaker-system with the Speaker-socket Output CH-1 and Output CH-2 of the amplifier. The signal will be
transmitted to the individual speaker-systems.
Always treat the cables carefully and protect them from damages during transportation.
Install the cables always in a structured way and protect them from damage.
The cables must be installed in a way that no person can stumble over them. Always fix the cables with an
appropriate tape.
Both cables should be of the same kind.
Both cables should have the same length.
Both cables should be installed directly (no loops, S-shaped overlengths)
Always install the cables far away from power cables (never closely parallel)
Never put heavy objects like speaker-systems, flightcased etc. on cables.
Never wind up cables tightly around the elbow, but rather sleek with an interior diameter of 20 to 30 cm.
Overhead rigging
Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.
DANGER TO LIFE!
Please consider the EN 60598-2-17and the respective national norms during the installation!
The installation must only be carried out by an authorized dealer!
The installation of the speaker-system has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.
When rigging, derigging or servicing the speaker-system staying in the area below the installation place, on
bridges, under high working places and other endangered areas is forbidden.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.
Procedure:
The speaker-system should be installed outside areas where persons may walk by or be seated.
25/36
11038691_V_1_1
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to)
calculating working load limits, installation material being used, and periodic safety inspection of all
installation material and the speaker-system. If you lack these qualifications, do not attempt the installation
yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and
or damage to property.
The speaker-system has to be installed out of the reach of people.
Caution: Speaker-systems in hanging installations may cause severe injuries when crashing down! If you
have doubts concerning the safety of a possible installation, do NOT install the speaker-system!
Before rigging make sure that the installation area can hold a minimum point load of 10 times the speakersystem's weight.
For overhead use, always install a safety-rope that can hold at least 12 times the weight of the fixture. You
must only use safety-ropes with quick link with screw cap. Pull the safety-rope through the attachment eyelet
on the speaker-system and over the trussing system or a safe fixation spot. Insert the end in the quick link
and tighten the safety screw.
The maximum drop distance must never exceed 20 cm.
A safety rope which already hold the strain of a crash or which is defective must not be used again.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
Stacking
DANGER!
This speaker-system must never be stacked - Danger to Life due to crashing speaker-systems!
This speaker-system may only be installed on the floor or appropriate stage elements etc.
Appropriate stage elements:
Stage element 100cm x 200cm, indoor No. 80702810
Stage element 100cm x 200cm, outdoor No. 80702812
26/36
11038691_V_1_1
27/36
11038691_V_1_1
The stand has to be installed out of the reach of people.
An unintended movement of the load has to be avoided - also in case of fire!
The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety
requirements and the qualification of possible co-workers.
When people are located below the load, all necessary safety measures have to be taken in order to avoid
injury.
The personnel has to be instructed on the content of the user manual and on the dangers related with
operating stands.
Depending upon the individual installation spot, all necessary measures against movement and for securing
the standing safety have to be created.
The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via an
balancing foot, has to be created.
The system must never be moved before the top speaker is uninstalled!
When choosing the installation material, optimum dimensions have to be chosen in order to secure
maximum safety.
Loosen the fixation screws of the legs. Pull the legs out until the cross struts stand at a 90° angle to the legs.
Tighten the fixation screws of the legs.
DANGER!
If installing on slippery surfaces, the legs must be secured with screws or nails via the provided
holes or a anti-slippery mat has to be used.
Installation of the TV-pin (only for stands)
Attach an appropriate TV-pin to the top end of the stand and fasten it with the handle at the side.
Suitable TV-pin: EUROLITE TV-35 TV-pin for speakers, No. 60000735
Installation of the speaker-system
Caution: The loads have to be installed in a balanced way.
Caution: The carrying capacity of the stand or speaker stand must never be exceeded!
Install the speaker-system via the flange on the speaker stand or via the TV-pin on the stand.
Make sure that the maximum lifting height of the tube is never exceeded.
Lifted telescopic tubes always have to be secured with a secondary securing!
Installation on a wall-mounting
The speaker-system may only be installed on a wall-mounting if the original speaker-system is equipped with
an appropriate flange.
Suitable wall-mountings:
Wall-mounting for Speakers w. flange No. 60004610
Wall-mounting XY for Speakers w. flange No. 60004620
28/36
11038691_V_1_1
When installed on a wall-mounting, the speaker-system must always be secured with a safety-rope.
Before attaching the speaker-system, make sure that the
installation area can hold a minimum point load of 10 times the
installation's weight (e.g. 13 kg weight - 130 kg point load).
29/36
11038691_V_1_1
Installation as floor monitor
Attach the two monitor feet at the rear end of the box.
OPERATION
After having connected your amplifier to the mains, turn both gain controls counter-clockwise to Min-position.
The last device to be switched on is the amplifier. The "ON" and "PROTECT" LED light up now. If it does not,
check if the amplifier is connected to the mains correctly.
After the turn-on delay the speakers are activated (PROTECT-LED is off).
After having set the volume controls of the pre-amplifier in null-position, turn the gain controls of your
amplifier to mid-position. You must not hear any loud humming. If there is humming nevertheless, check the
connecting cables between the pre-amplifier and the amplifier (switch off components before). Now adjust
the volume with the gain controls CH-1 and CH-2.
Caution! Increase the level of each channel only so far that the CLIP-LED lights up shortly. Thus, you avoid
that the output signal is distorted and your speakers are damaged.
When operating the speaker-system, please make sure that the loudspeakers always sound well. When
distortions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage.
30/36
11038691_V_1_1
In order to avoid damage, please reduce the volume immediately when distortions can be heard. When
speaker-systems are destroyed by overload, the guarantee becomes void.
Always check the sound pressure level with a meter in order to keep to the threshold.
If you want to switch off the system, switch off the amplifier first and then the pre-amplifiers in order to
avoid acoustic shocks on the speakers.
CLEANING AND MAINTENANCE
The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.
The following points have to be considered during the inspection:
1) All screws used for installing the speaker-systems or parts of the speaker-system have to be tightly
connected and must not be corroded.
2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,
trussing).
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.
We recommend a frequent cleaning of the speaker-system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents!
There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to
be carried out by authorized dealers.
If the speaker-system distorts, one of the loudspeakers may be defective. Test the speaker-system once
more with another amplifier. If the sound remains distorted, the speaker-system should not be operated any
more in order to prevent further damage. Please contact your dealer.
If clacking sounds are heard from the speaker-system, screws may have loosened due to the continuous
vibrations. The speaker-system should be checked by a specialist. Especially for public use, the speakersystem should be checked before every operation so that the speaker-system and the speakers in the
systems are always well fixed.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
KB-208 KB-210 KB-212 KB-215
Rated power: 100 W RMS 250 W RMS 300 W RMS 350 W RMS
Power (max.): 200 W 500 W 600 W 700 W
Components: 8" Woofer, 1" horn 10" Woofer, 1,35"
horn
Connections: 2 Speaker-sockets 2 Speaker-sockets 2 Speaker-sockets 2 Speaker-sockets
Sensitivity (1 W/m): 90 dB (1 W, 1 m) 92 dB (1 W, 1 m) 92 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Max. SPL (1 m): 112 dB (1 m) 120 dB (1 m) 120 dB (1 m) 123 dB (1 m)
Impedance: 8 Ohms 8 Ohms 8 Ohms 8 Ohms
Frequency-range: 65 Hz - 18 kHz 55 Hz - 18 kHz 50 Hz - 18 kHz 40 Hz - 18 kHz
Dimensions (H x W x D):
Weight: 6.5 kg 10 kg 18 kg 27 kg
400 x 277 x 257 mm 515 x 430 x 305 mm 580 x 480 x 325 mm 740 x 555 x 400 mm
12" Woofer, 1,35"
horn
15" Woofer, 1,75"
horn
Please note: Every information is subject to change without prior notice. 02.11.2005 ©
31/36
11038691_V_1_1
Operation modes
32/36
11038691_V_1_1
Operation modes
33/36
11038691_V_1_1
Operation modes
34/36
11038691_V_1_1
Operation modes
35/36
11038691_V_1_1
Operation modes
36/36
11038691_V_1_1
Loading...
