1
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen Lautsprecher von OMNITRONIC entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-
>>
anleitung sorgfältig.
Diese Bedienungsanleitung gilt für die Artikelnummern 11038761, 11038763, 11038797 und
11038798. Die neueste Version finden Sie online: www.omnitronic.de.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
..............................................................................................................................................................................
2
SICHERHEITSHINWEISE
Diese Lautsprecherbox hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
BRANDGEFAHR!
Die verwendeten Materialien dieser Lautsprecherbox sind normal entflammbar. Wird am
Einsatzort B1 gefordert, muss der Betreiber die Oberfläche in regelmäßigen Abständen mit
einem geeigneten Brandschutzmittel behandeln.
LEBENSGEFAHR!
Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Inbetriebnahme
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie die Lautsprecherbox nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
2
Page 3
Rutschgefahr
Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die
Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.
Vor dem Einschalten
Bevor die Endstufe eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null bzw. auf Minimum
gestellt werden. Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder
Kinder und Laien von der Box fern halten!
Wartung und Service
Im Gehäuseinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
..............................................................................................................................................................................
3
BESTIMMUNGSGEMÄSSE VERWENDUNG
ACHTUNG!
Lautsprecherboxen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr durch
abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die wechselnden
örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.
ACHTUNG!
Diese Lautsprecherbox darf niemals fliegend aufgehängt werden - Lebensgefahr durch herabstürzende Boxen!
ACHTUNG!
Diese Lautsprecherbox darf niemals auf eine andere Lautsprecherbox aufgestellt werden -
Lebensgefahr durch herabstürzende Boxen!
Verwendung
Bei dieser Lautsprecherbox handelt es sich um ein passives System zur Festinstallation und für den
Mobilbetrieb. Die Box ist nur zum Anschluss an einen passenden Verstärker vorgesehen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Leistung
Die angegebene Maximalleistung der Lautsprecherbox beschreibt kurzfristige Leistungsspitzen (Peak), die
die Box maximal aufnehmen kann. Die entsprechende RMS-Dauerleistung ist - wie bei allen ähnlichen
Boxen (auch anderer Hersteller) - deutlich geringer. Die Maximalleistung der Lautsprecherbox darf niemals
überschritten werden. Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets
angenehm klingt. Werden Verzerrungen hörbar ist davon auszugehen, dass entweder der Verstärker oder
die Lautsprecherbox überlastet sind. Dies kann schnell zu Schäden entweder an dem Verstärker oder an der
Lautsprecherbox führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.
3
Page 4
Öffentliche und gewerbliche Nutzung
Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten.
Einsatztemperatur
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von
direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Einsatz von Nebelgeräten
Beim Einsatz von Nebelgeräten ist zu beachten, dass die Box nie direkt dem Nebelstrahl ausgesetzt ist und
mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Montage
Dieses Lautsprechersystem darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien,
schwingungsfreien und feuerfesten Untergrund aufgestellt werden. Vergewissern Sie sich vor der Montage,
dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation
aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf
ohne Absturzsicherung niemals 100 cm überschreiten. Die Aufhängevorrichtung der Lautsprecherbox muss
so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10fache der Nutzlast aushalten kann.
Diese Lautsprecherbox lässt sich als Topteil auf eine Bassbox (Satellitensystem), einen Boxenhochständer,
ein geeignetes Stativ oder eine geeignete Wandhalterung montieren. Die maximale Belastbarkeit der
Distanzstange, des Boxenhochständers, des Stativs oder der Wandhalterung darf niemals überschritten
werden. Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine
ausreichende Standfestigkeit verfügt. Es sind nur solche Systeme zulässig, bei denen das Eigengewicht der
Bassbox doppelt so hoch ist als das des Topteils. Außerdem gilt, dass die Grundfläche der Bassbox in
Bezug auf das montierte Topteil immer ausreichend dimensioniert sein muss, damit ein Umstürzen
verhindert wird. Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten
darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Bedienung
Nehmen Sie die Lautsprecherbox erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht
haben. Lassen Sie die Lautsprecherbox nicht von Personen bedienen, die sich nicht mit der Anlage
auskennen. Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer
Bedienung!
Transport und Handhabung
Diese Lautsprecherbox ist nicht für den harten Road-Einsatz gedacht. Die Box ist nur für den gelegentlichen
Transport geeignet. Beim Transport muss die Box vorsichtig und ruckfrei bewegt werden.
Lautsprecherboxen dürfen nicht fliegend mit Krananlagen befördert werden. Das Ablegen oder Stapeln
schwerer Gegenstände auf der Lautsprecherbox ist nicht zulässig. Lautsprecherboxen dürfen niemals von
Personen bestiegen werden.
Reinigung
Reinigen Sie die Lautsprecherbox niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern
verwenden Sie ein weiches und angefeuchtetes Tuch.
Eigenmächtige Veränderungen und Garantie
Beachten Sie bitte, dass eigenmächtige Veränderungen an der Lautsprecherbox aus Sicherheitsgründen
verboten sind. Wird die Box anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit
Gefahren, wie z. B. Abstürzen, Gehörschäden etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät am Ende seiner Nutzungsdauer zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden
Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
4
Page 5
4
INSTALLATION
Aufstellen
Die Lautsprecherboxen können frei im Raum aufgestellt werden.
• Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die
Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation
aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche
Sicherungen niemals 100 cm überschreiten.
• Stellen Sie die Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten
werden kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden
verursacht wird. Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.
Stativmontage/Satellitensysteme
Die Lautsprecherboxen lassen sich über den Einbauflansch auf der Unterseite auf ein Stativ oder über eine
Distanzstange auf eine Subwooferbox montieren.
• Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.
• Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. B. durch Wind, kann die Stand-
sicherheit beeinträchtigt werden. Es sind deshalb zusätzliche Sicherungsmaßnahmen, z. B. Anbringen von
Ballastgewichten, zu treffen.
• Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und
gegebenenfalls abzusperren.
• Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das Stativ herum
abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5-fachen
maximalen Auszugshöhe entspricht. Ausgefahrene Rohre müssen immer mit den vorgesehenen
Sicherungsvorrichtungen gesichert werden!
• Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die zulässige Tragfähigkeit des
Montageorts niemals überschreiten.
• Das Stativ muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes
Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!
• Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast, der Sicherheitsanforderungen sowie der Qualifikation eventueller Mitarbeiter verantwortlich.
• Während des Aufenthalts von Personen unter der Last müssen alle notwendigen Sicherheitsmaßnahmen
getroffen werden, um Verletzungen zu vermeiden.
• Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der Nutzung des Systems
ergebenden Gefahren zu unterweisen.
• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.
• Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z. B.
durch einen Ausgleichsfuß, zu schaffen. Bei der Wahl des Installationsmaterials ist auf optimale
Dimensionierung zu achten, um optimale Sicherheit zu gewährleisten.
• Auf Stativen montierte Boxen können beim Umstürzen erhebliche Verletzungen verursachen! Auf
rutschigen Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu
sichern oder Anti-Rutschmatten zu verwenden.
5
Page 6
5
ANSCHLÜSSE
Geeignete Endstufe auswählen
Schließen Sie diese Lautsprecherbox nur an eine ausreichend dimensionierte Endstufe an, sonst können die
Geräte eventuell beschädigt werden. Werden mehrere Lautsprecherboxen angeschlossen, reduziert sich
entsprechend die Impedanz. Prüfen Sie, ob die Endstufe für Ihren Verwendungszweck ausgelegt ist.
Beispiel für die Umrechnung Anzahl der Boxen/Impedanz:
Anzahl der Boxen
2 Boxen à 8 Ω 4 Ω (parallel geschaltet)
2 Boxen à 8 Ω 16 Ω (in Reihe geschaltet)
3 Boxen à 8 Ω 2,66 Ω (parallel geschaltet)
3 Boxen à 8 Ω 24 Ω (in Reihe geschaltet)
4 Boxen à 8 Ω 2 Ω (parallel geschaltet)
Die Eingangsimpedanz der Lautsprecher sollte immer größer oder gleich der Ausgangsimpedanz des
Verstärkers sein.
1 Box à 8 Ω 8 Ω
≙
≙ Impedanz
≙ ≙
Anschlüsse herstellen
1) Schalten Sie die PA-Anlage aus, falls diese noch eingeschaltet ist.
2) Die Lautsprecherbox ist mit verriegelbaren Speaker-Buchsen ausgestattet. Diese sind parallel
verdrahtet. Zum Verriegeln einer Verbindung drehen Sie den Stecker nach rechts bis er einrastet. Zum
Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links.
3) Verbinden Sie die Eingangsbuchse INPUT mit dem Ausgang Ihrer Endstufe.
4) An der Ausgangsbuchse LINK steht das Durchschleifsignal zur Verfügung, um es z. B. in eine weitere
Lautsprecherbox einzuspeisen.

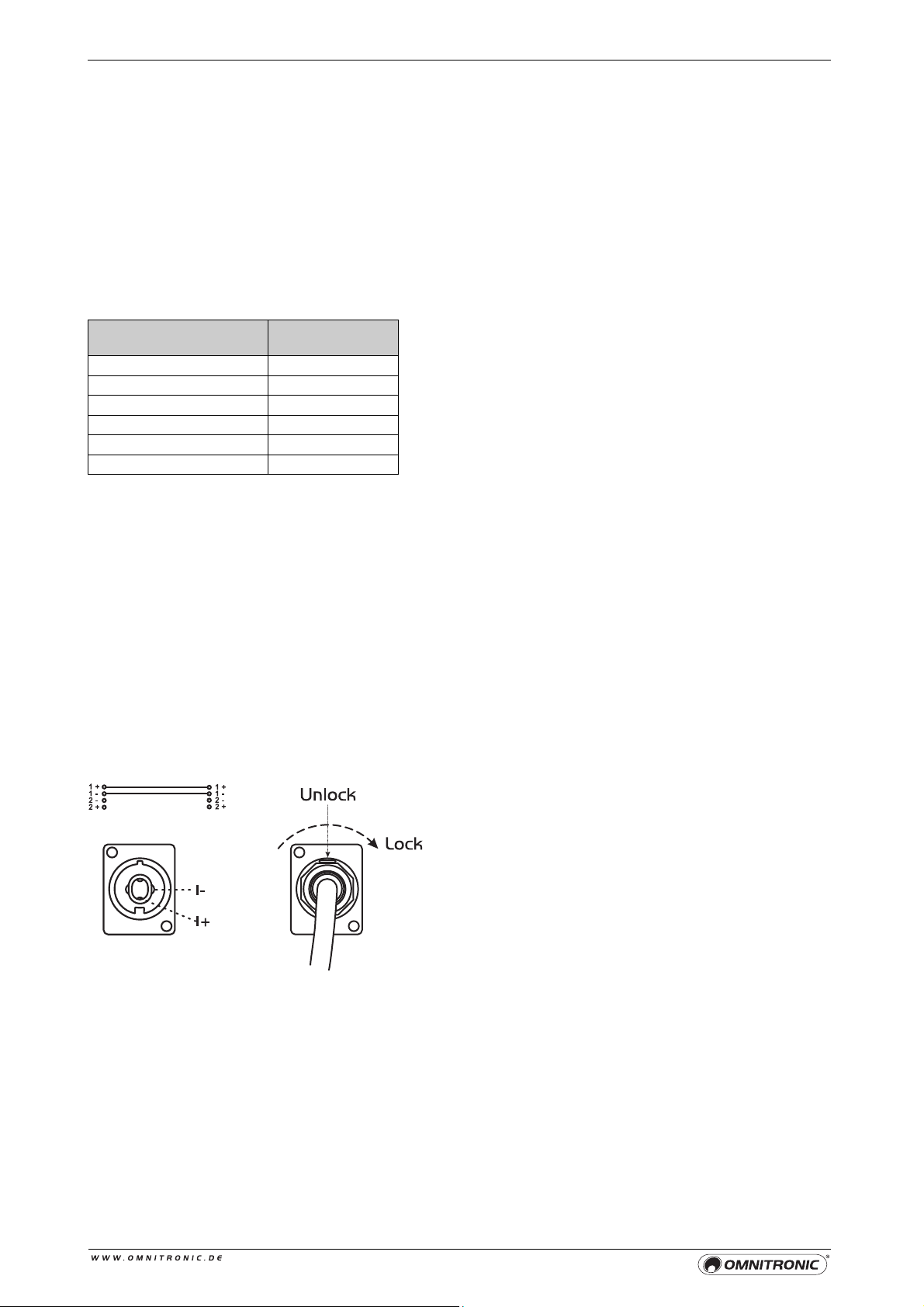

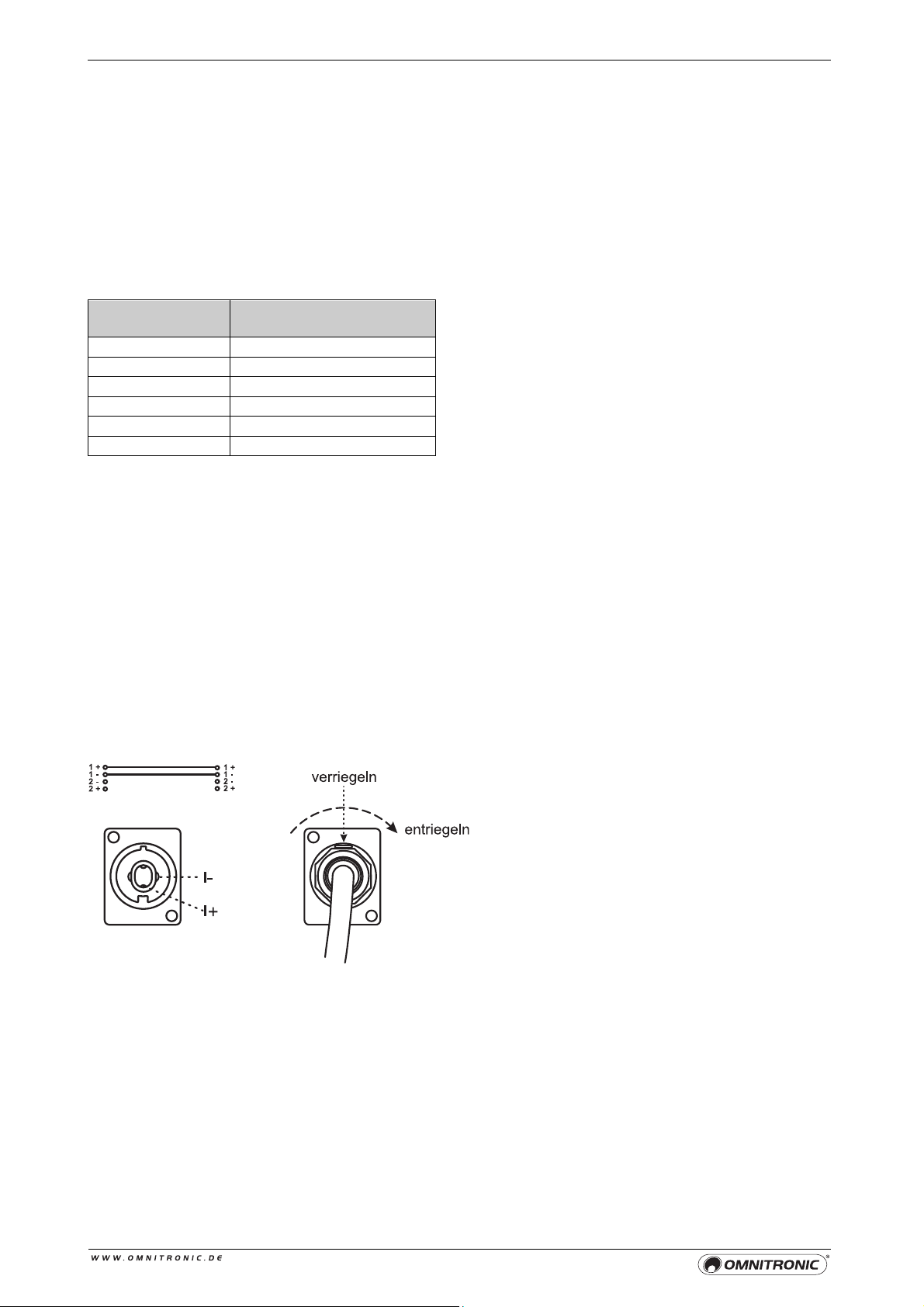

Belegung der Speaker-Buchse:
Hinweise zur Verlegung Audiokabeln
• Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.
• Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.
• Kabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren Sie die Kabel
immer mit geeignetem Klebeband.
• Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
• Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
• Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
• Betreiben Sie Kabel nie im aufgewickelten Zustand.
6
Page 7
6
REINIGUNG UND WARTUNG
Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden
Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!
Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten!
Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Lautsprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt
sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu
vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.
Wenn an der Lautsprecherbox klappernde Geräusche hörbar sind könnte es sein, dass sich Schrauben
durch die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox
von einem Fachmann überprüft werden. Außerdem muss speziell im gewerblichen Bereich vor jedem
Einsatz der Lautsprecherbox geprüft werden, ob die Lautsprecherbox und die Lautsprecher in der
Lautsprecherbox noch sicher befestigt sind.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
7
Page 8
7
TECHNISCHE DATEN
XKB-208 XKB-210
Belastbarkeit nominal: 100 W RMS 250 W RMS
Belastbarkeit Programm: 200 W 500 W
LF-Lautsprecher: 20cm (8") mit 38-mm-Schwingspule 25 cm (10") mit 50-mm-Schwingspule
HF-Lautsprecher: 25 mm (1") 35 mm (1,35")
Anschlüsse: 2 x Speaker 2 x Speaker
Empfindlichkeit: 94 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Impedanz: 8 Ω 8 Ω
Frequenzbereich: 65 Hz - 20 kHz 65 Hz - 20 kHz
Maße (HxBxT): 270 x 260 x 430 mm 320 x 310 x 480 mm
Gewicht: 6,9 kg 9 kg
XKB-212 XKB-215
Belastbarkeit nominal: 300 W RMS 300 W RMS
Belastbarkeit Programm: 600 W 600 W
LF-Lautsprecher: 30cm (12") mit 60-mm-Schwingspule 38 cm (15") mit 76-mm-Schwingspule
HF-Lautsprecher: 35 mm (1,35") 40 mm (1,75")
Anschlüsse: 2 x Speaker 2 x Speaker
Empfindlichkeit: 96 dB (1 W, 1 m) 96 dB (1 W, 1 m)
Impedanz: 8 Ω 8 Ω
Frequenzbereich: 55 Hz - 20 kHz 55 Hz - 20 kHz
Maße (HxBxT): 350 x 380 x 610 mm 450 x 370 x 700 mm
Gewicht: 14 kg 18 kg
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Produkt-Updates, Dokumentationen, Software und Support erhalten Sie unter www.omnitronic.de. Die neueste Version
der Bedienungsanleitung finden Sie im Downloadbereich des Produkts.
© 2018 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert
werden. Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in
Methodik, Design oder Herstellung dies erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.
8
Page 9
1
INTRODUCTION
Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for
future needs.
For your own safety, please read this user manual carefully before you initially start-up.
>>
This user manual is valid for the article numbers 11038761, 11038763, 11038797 and
11038798. You can find the latest update at: www.omnitronic.de.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
..............................................................................................................................................................................
2
SAFETY INSTRUCTIONS
This speaker system has left our premises in absolutely perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
DANGER OF BURNING!
The materials used in this speaker system are normally flammable. If B1 is required at the
installation place, the surface must be treated with an appropriate fire retardant in regular
intervals.
DANGER TO LIFE!
A crashing speaker system can cause deadly accidents. All safety instructions given in this
manual must be observed.
HEALTH HAZARD!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
Unpacking
Please make sure that there are no obvious transport damages. Should you notice any damages on the
connection panel or on the casing, do not take the speaker system into operation and immediately consult
your local dealer.
9
Page 10
Slip Hazard
Please note that speaker systems could move due to bass beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present further risk. This is why the speaker system must
always be secured against moving or the respective area has to be blocked.
Prior to Switching on
Before the speaker system is switched on all faders and volume controls have to be set to zero or minimum
position. Turn the amplifier on last and off first!
Children
Keep away children and amateurs!
Maintenance and Service
There are no serviceable parts inside the speaker system. Maintenance and service operations are only to
be carried out by authorized dealers!
..............................................................................................................................................................................
3
OPERATING DETERMINATIONS
WARNING!
Speaker systems must only be operated by trained persons. Danger of Life due to crashing
speaker systems or hearing loss due to excessive sound pressure levels! The different local
conditions have to be considered in terms of safety rules.
DANGER!
This speaker system must never be suspended - Danger to Life due to crashing
speaker systems!
DANGER!
This speaker system must never be stacked - Danger to Life due to crashing speaker
systems!
Use
This speaker system is a passive system which can be used for permanent installations or for mobile use.
This product is only allowed to be connected with an appropriate power amplifier and was designed for
indoor use only.
Power
The given maximum power of the speaker system describes short-term peaks the system can handle as a
maximum. The correspondent RMS power is - as of all comparable systems (also from other manufacturers)
- significantly lower. The maximum power of the speaker system must never be exceeded. When operating
the speaker system, please make sure that the loudspeakers always sound well. When distortions can be
heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or
speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be
heard. When speaker systems are destroyed by overload, the guarantee becomes void.
Public and Industrial Use
When using this speaker system in public and industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
10
Page 11
Admissible Temperatures
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
Use of Fog Machines
When using fog machines, make sure that the speaker system is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between fog machine and speaker system.
Installation
This speaker system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fireresistant location. Before installing the system, make sure that the installation area can hold a minimum point
load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speaker system must never be
installed higher than 100 cm without secondary attachment. The installation of the speaker system has to be
built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming
deformation.
This speaker system can be installed on top of a subwoofer (satellite system), on a speaker stand, an
appropriate stand or an appropriate wall-mounting. The carrying capacity of the distance-tube, the speaker
stand, the stand or the wall mounting must never be exceeded. The satellite system must always provide
enough stability. Satellite systems are only allowed if the subwoofer's weight is twice as much as the top
speaker's weight. Furthermore, the subwoofer's base surface must always be sufficiently dimensioned in
relation to the top speaker in order to prevent tilting over. Make sure that the area below the installation place
is blocked when rigging, derigging or servicing the fixture.
Operation
Operate the speaker system only after having familiarized with its functions. Do not permit operation by
persons not qualified for operating the speaker system. Most damages are the result of unprofessional
operation!
Transport and Handling
This speaker system is not designed for road use. The speaker system is designed only for seldom
transports. When transporting this speaker system, it must be moved carefully and without force. Speaker
systems must never be transported with cranes. Never stack heavy objects on this speaker system. Persons
must never climb onto this speaker system.
Cleaning
Never use solvents or aggressive detergents in order to clean the speaker system! Rather use a soft and
damp cloth.
Modifications and Guarantee
Please consider that unauthorized modifications on the speaker system are forbidden due to safety reasons!
If this speaker system will be operated in any way different to the one described in this manual, the product
may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to
dangers like crashes, hearing loss etc.
WEEE Directive
If the units are to be put out of operation definitively, take them to a local recycling plant for a disposal
which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or
local authorities for more information.
11
Page 12
4
INSTALLATION
Setup
The speaker systems can be placed as desired.
• The location must be solid, plane, anti-slip, vibration-free, oscillation-free, and fire-resistant. The installation
area must hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg).
The speakers must never be installed higher than 100 cm without secondary attachment.
• This speaker system may only be installed on top of another speaker system if both systems are lashed up
with each other via appropriate clamping belts and protected against flipping over.
• Always install the speaker systems in a way that a minimum distance of three meters to the audience is
kept. This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the
speaker systems with appropriate means.
Stands/Satellite Systems
It is possible to put the speaker systems onto a PA speaker stand via the stand flange on the lower side or
on top of a subwoofer system via a distance tube.
• Stands must only be installed on a plane area with a maximum inclination angle of 5°.
• When using stands or satellite systems under the influence of horizontal forces, e.g. through wind, the
standing safety can be impaired. This is why additional safety measures like attaching ballast weights have
to be taken.
• If inclined tension cables or prolonged outriggers are used, the area of danger has to be marked or even be
blocked.
• Before lifting or lowering the telescopic tubes, you must always block a safety area around the stand or
satellite system. This safety area must have a diameter of 1.5 times the maximum height.
• Lifted telescopic tubes always have to be secured with a secondary securing!
• The total weight of the installation (=total weight of all individual parts) must never exceed the maximum
load of the installation area.
• The speakers have to be installed out of the reach of people. An unintended movement of the load has to
be avoided - also in case of fire!
• The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety
requirements and the qualification of possible co-workers.
• When people are located below the load, all necessary safety measures have to be taken in order to avoid
injury.
• The personnel have to be instructed on the content of the user manual and on the dangers related with
operating stands.
• Depending upon the individual installation spot, all necessary measures against movement and for
securing the standing safety have to be created.
• The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a
balancing foot, has to be created. When choosing the installation material, optimum dimensions have to be
chosen in order to secure maximum safety.
• Speaker systems installed on stands or satellite systems may cause severe injuries when crashing! If
installing on slippery surfaces, the legs must be secured with screws or nails via the provided holes or an
anti-slippery mat has to be used.
12
Page 13
5
CONNECTIONS
Choosing an Appropriate Power Amplifier
Connect this speaker system to an appropriate power amplifier, otherwise damage may occur. If several
speakers are connected the impedance decreases correspondingly. Please make sure that the power
amplifier is qualified for your intended use.
Example for the calculation number of speakers/impedance.
Number of speakers
1 speaker at 8 Ω 8 Ω
2 speakers at 8 Ω each 4 Ω (parallel)
2 speakers at 8 Ω each 16 Ω (in line)
3 speakers at 8 Ω each 2.66 Ω (parallel)
3 speakers at 8 Ω each 24 Ω (in line)
4 speakers at 8 Ω each 2 Ω (parallel)
The input impedance of the speaker systems should at least be the same or even higher than the output
impedance of the amplifier.
≙
≙ Impedance
≙ ≙
Making the Connections
1) If the PA system is turned on, turn it off before making any connection.
2) The speaker system is equipped with lockable Speaker sockets. These are connected in parallel. For
locking a connection turn the plug to the right. For unlocking pull the unlock button and turn the plug to
the left and pull it out of the socket.
3) Connect the input jack INPUT to the output of the amplifier.
4) The feedthrough signal is present at the output jack LINK, e.g. for connecting the input of another
speaker system.
Pin occupation of the Speaker jacks:
Information on Installing Audio Cables
• Always treat cables carefully and protect them from damages during transportation.
• Install cables always in a structured way and protect them from damage.
• Cables must be installed in a way that no person can stumble over them. Always fix cables with an
appropriate tape.
• Cables should be installed directly (no loops, S-shaped overlengths).
• Always install cables far away from power cables (never closely parallel).
• Never put heavy objects like speaker systems, flightcases etc. on cables.
• Never operate cables wound up.
13
Page 14
6
CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the speaker system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents!
There are no serviceable parts inside the speaker system. Maintenance and service operations are only to
be carried out by authorized dealers.
If the speaker system distorts, one of the loudspeakers may be defective. Test the speaker system once
more with another amplifier. If the sound remains distorted, the speaker system should not be operated any
more in order to prevent further damage. Please contact your dealer.
If clacking sounds are heard from the speaker system, screws may have loosened due to the continuous
vibrations. The speaker system should be checked by a specialist. Especially for public use, the speaker
system should be checked before every operation so that the speaker system and the speakers in the
systems are always well fixed.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
14
Page 15
7
TECHNICAL SPECIFICATIONS
XKB-208 XKB-210
Rated power: 100 W RMS 250 W RMS
Program power: 200 W 500 W
LF speaker: 20 cm (8") with 38 mm voice coil 25 cm (10") wiht 50 mm voice coil
HF speaker: 25 mm (1") 35 mm (1.35")
Connections: 2 x Speaker 2 x Speaker
Sensitivity: 94 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Impedance: 8 Ω 8 Ω
Frequency range: 65 Hz - 20 kHz 65 Hz - 20 kHz
Dimensions (LxWxH): 270 x 260 x 430 mm 320 x 310 x 480 mm
Weight: 6.9 kg 9 kg
XKB-212 XKB-215
Rated power: 300 W RMS 300 W RMS
Program power: 600 W 600 W
LF speaker: 30 cm (12") with 60 mm voice coil 38 cm (15") with 76 mm voice coil
HF speaker: 35 mm driver (1.35") 40 mm driver (1.75")
Connections: 2 x Speaker 2 x Speaker
Sensitivity: 95 dB (1 W, 1 m) 96 dB (1 W, 1 m)
Impedance: 8 Ω 8 Ω
Frequency range: 55 Hz - 20 kHz 55 Hz - 20 kHz
Dimensions (LxWxH): 350 x 380 x 610 mm 450 x 370 x 700 mm
Weight: 14 kg 18 kg
Specifications are subject to change without notice due to product improvements.
For product updates, documentation, software and support please visit www.omnitronic.de. You can find the latest
version of this user manual in the product’s download section.
© 2018 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any form without the written permission of the copyright owner. The
contents of this document are subject to revision without notice due to continued progress in methodology, design, and
manufacturing.
All trademarks mentioned herein are the property of their respective owners.
15
Page 16
XKB
XKBXKB
XKB
----
208
208208
208
||||
XKB
XKBXKB
XKB
----
210
210210
210
OMNITRONIC Showequipment GmbH
Andreas-Bauer-Str. 9
97297 Waldbüttelbrunn, Germany
XKB
XKB----212 |
212 | XKB
XKB----215
XKBXKB
215
215215
XKBXKB
212 |212 |
© OMNITRONIC 2018
D00108116, Version 1.1
Loading...
