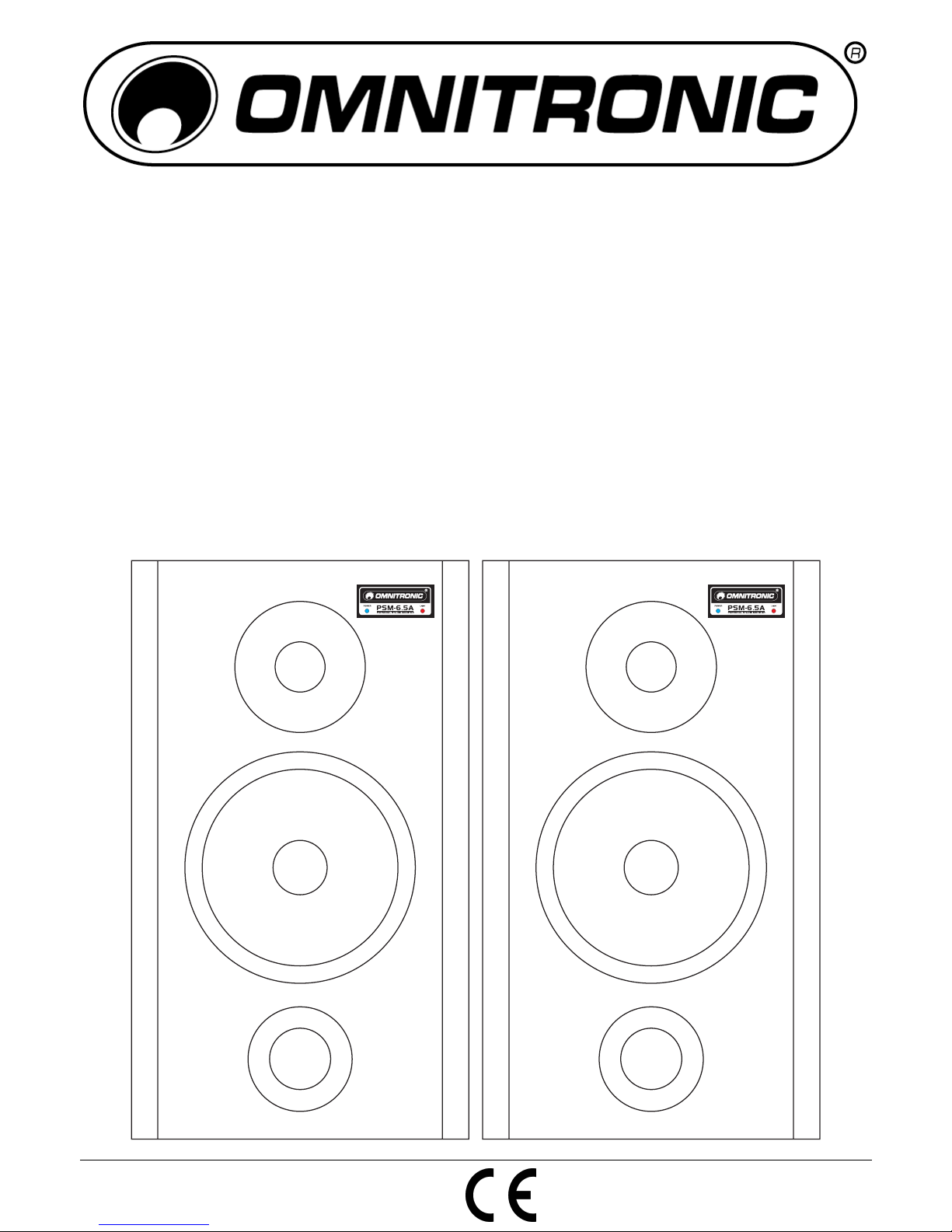

Omnitronic PSM-6.5A, PMS-IO, PMM-4 User Manual [de, en]

© Copyright

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER'S MANUAL

PSM-6.5A

Active Studio Monitors

11036473_V_1_0.DOC

2/26

MULTI-LANGUAGE-INSTRUCTIONS

Inhaltsverzeichnis

Table of contents

1. EINFÜHRUNG............................................................................................................................................... 3

2. SICHERHEITSHINWEISE............................................................................................................................. 3

3. BESTIMMUNGSGEMÄßE VERWENDUNG.................................................................................................5

3.1 Rechtliche Hinweise................................................................................................................................. 5

3.2 Kleine Hörkunde ...................................................................................................................................... 7

4. GERÄTEÜBERSICHT................................................................................................................................... 8

4.1 Features................................................................................................................................................... 8

4.2 Vorder- und Rückseite ............................................................................................................................. 9

5. INBETRIEBNAHME ...................................................................................................................................... 9

5.1 Anschluss an die Musikquelle.................................................................................................................. 9

5.2 Anschluss ans Netz ............................................................................................................................... 11

6. INSTALLATION .......................................................................................................................................... 11

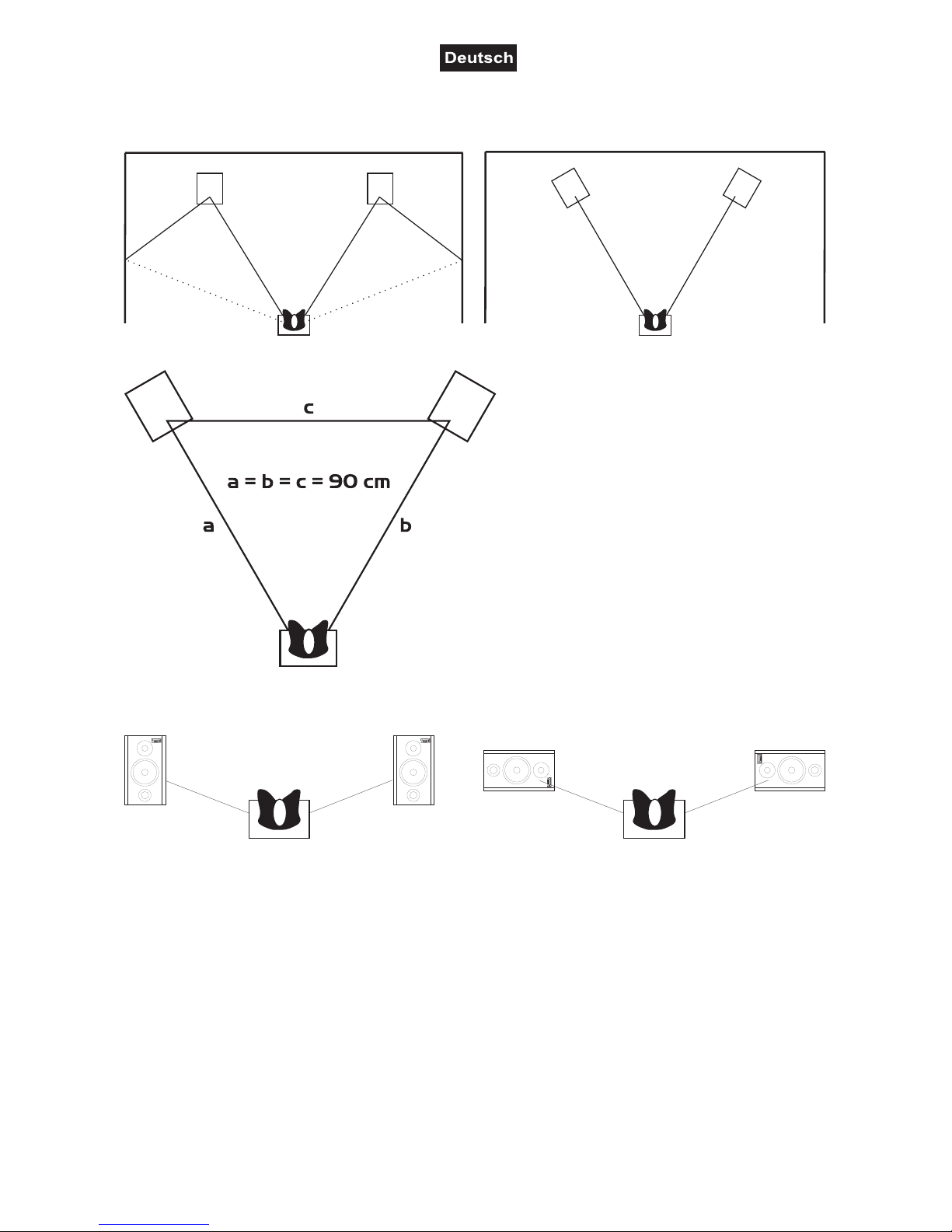

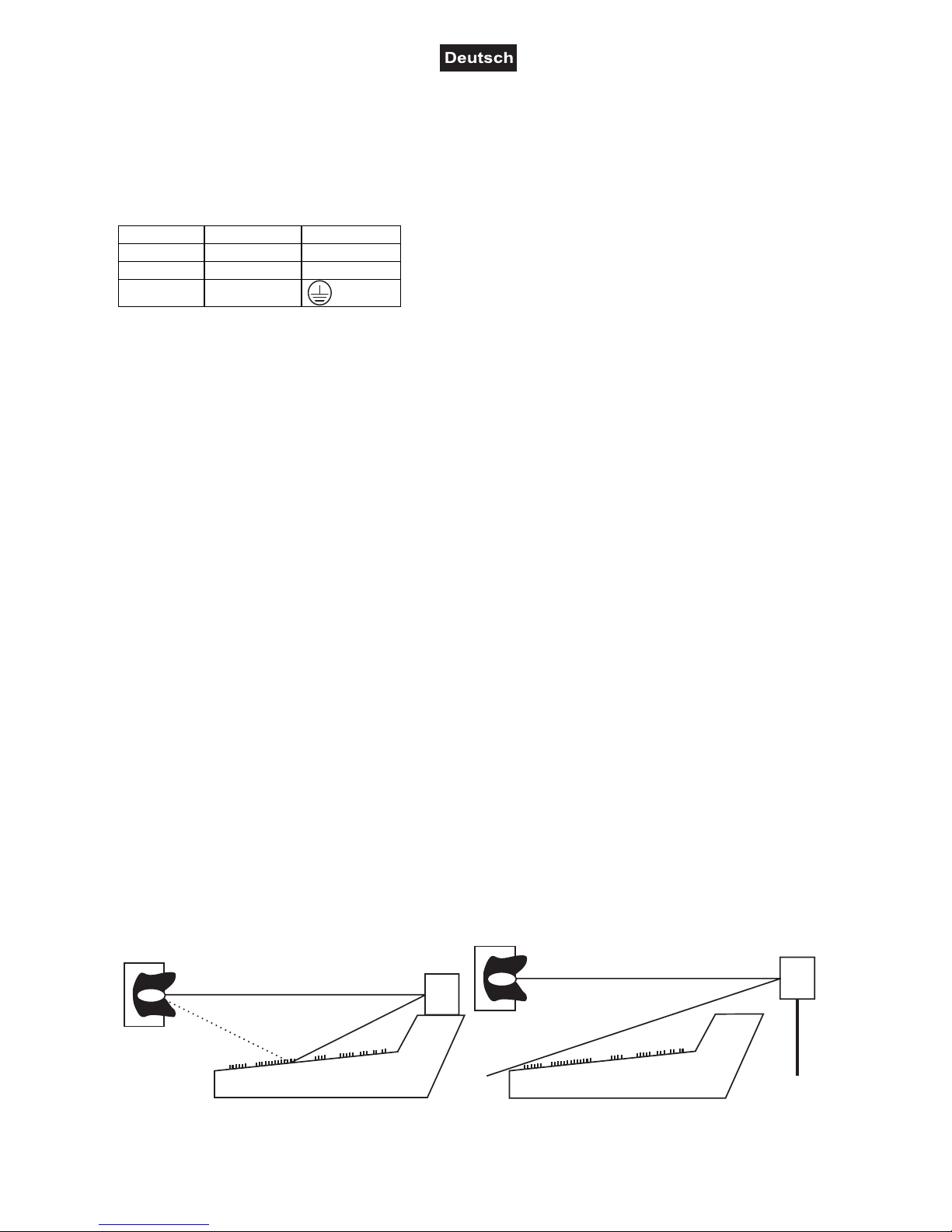

6.1 Aufstellen und Ausrichten der Boxen..................................................................................................... 11

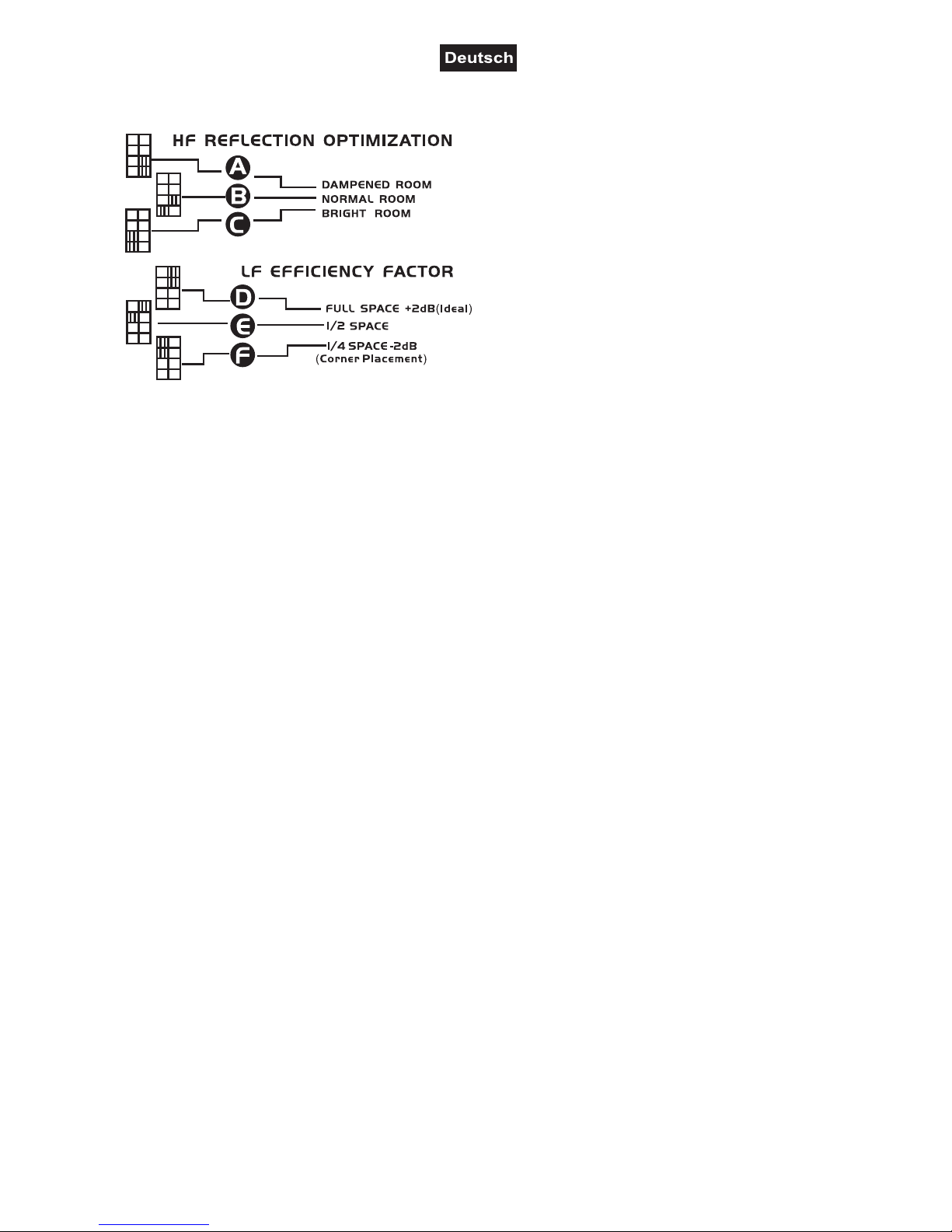

6.2 Raumanpassung.................................................................................................................................... 12

7. BEDIENUNG ............................................................................................................................................... 13

8. REINIGUNG UND WARTUNG.................................................................................................................... 13

9. TECHNISCHE DATEN................................................................................................................................ 14

1. INTRODUCTION ......................................................................................................................................... 15

2. SAFETY INSTRUCTIONS .......................................................................................................................... 15

3. OPERATING DETERMINATIONS.............................................................................................................. 17

3.1 Legal instructions ................................................................................................................................... 17

3.2 Information on hearing loss.................................................................................................................... 19

4. DESCRIPTION OF THE DEVICE ............................................................................................................... 20

4.1 Features................................................................................................................................................. 20

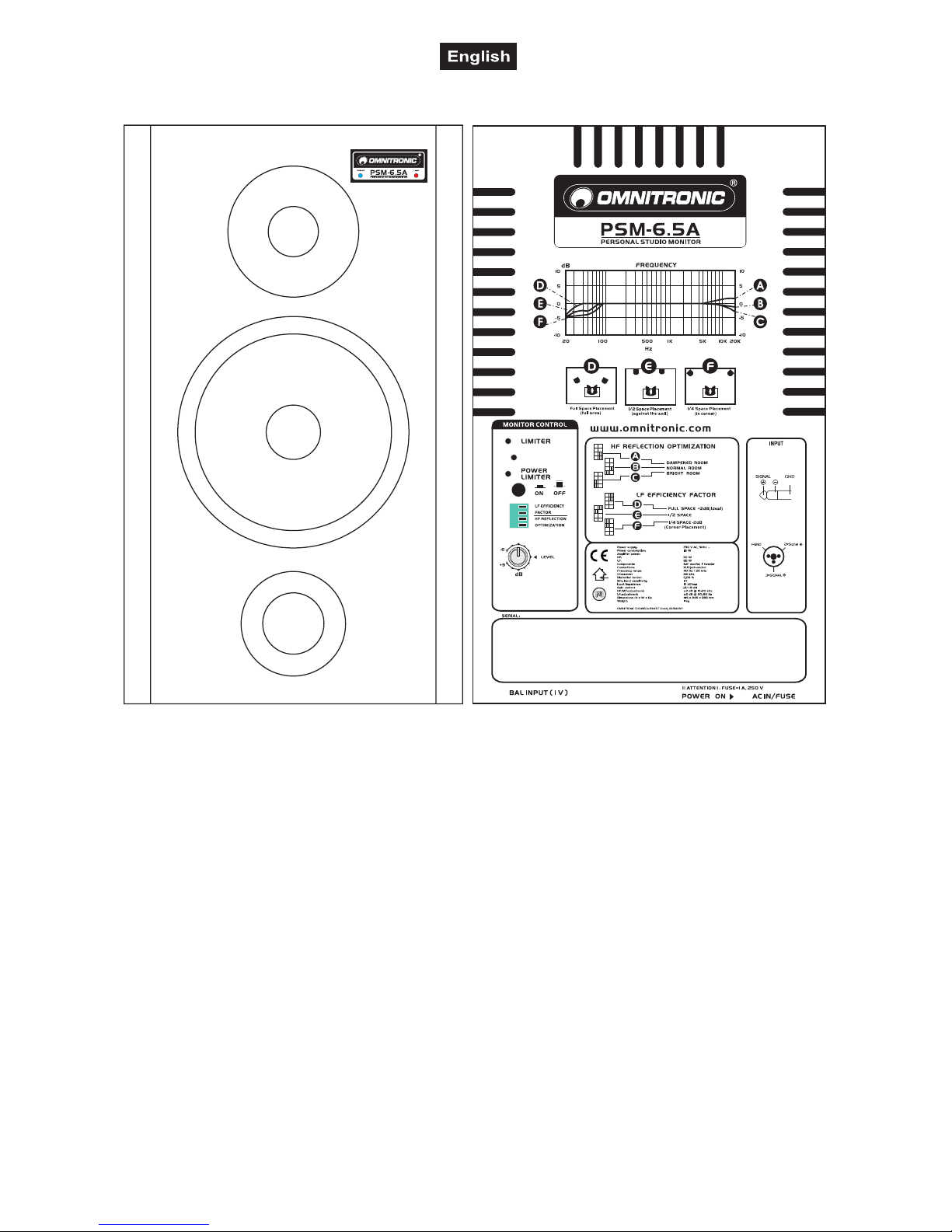

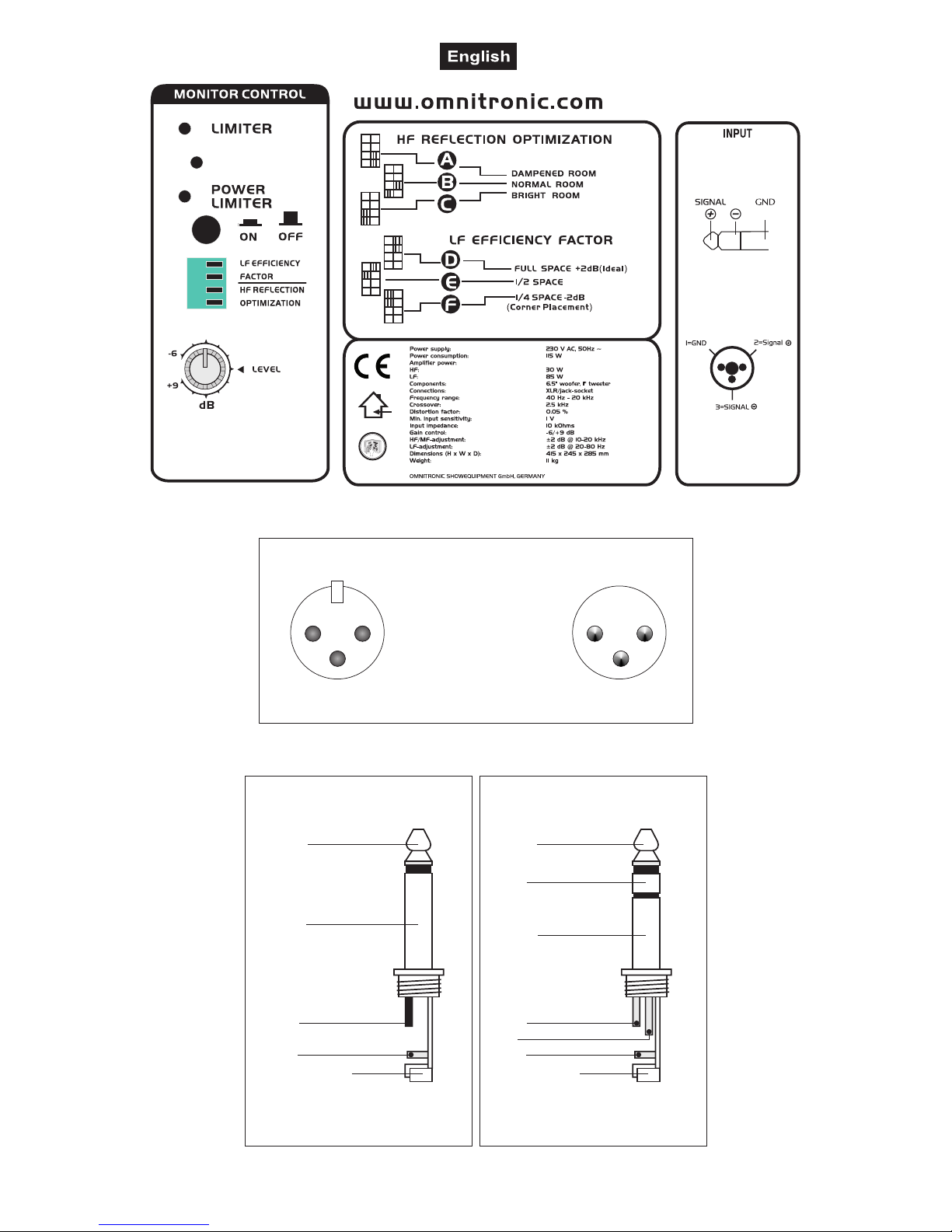

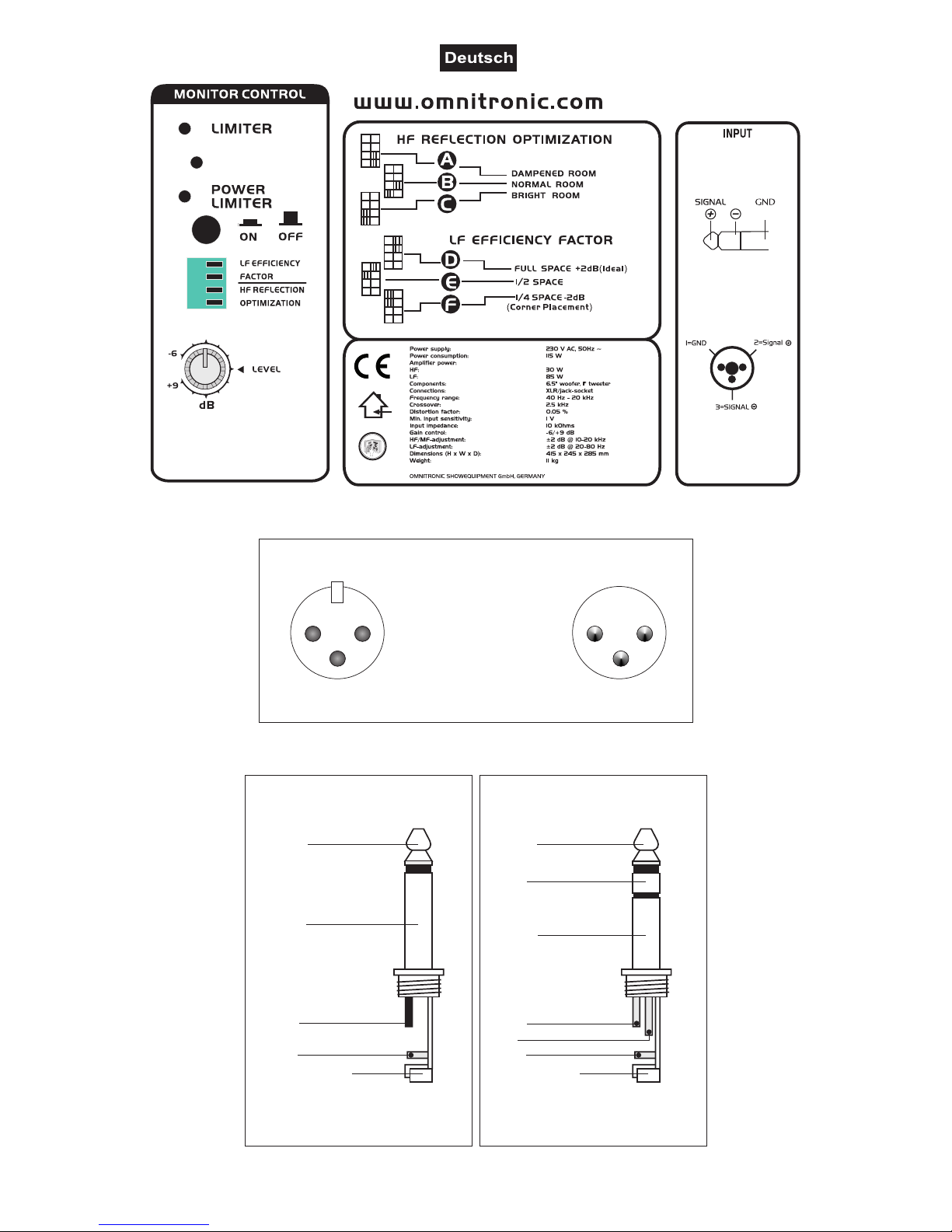

4.2 Front and rear panel .............................................................................................................................. 21

5. START-UP................................................................................................................................................... 21

5.1 Connection with the sound source......................................................................................................... 21

5.2 Connection with the mains..................................................................................................................... 23

6. INSTALLATION .......................................................................................................................................... 23

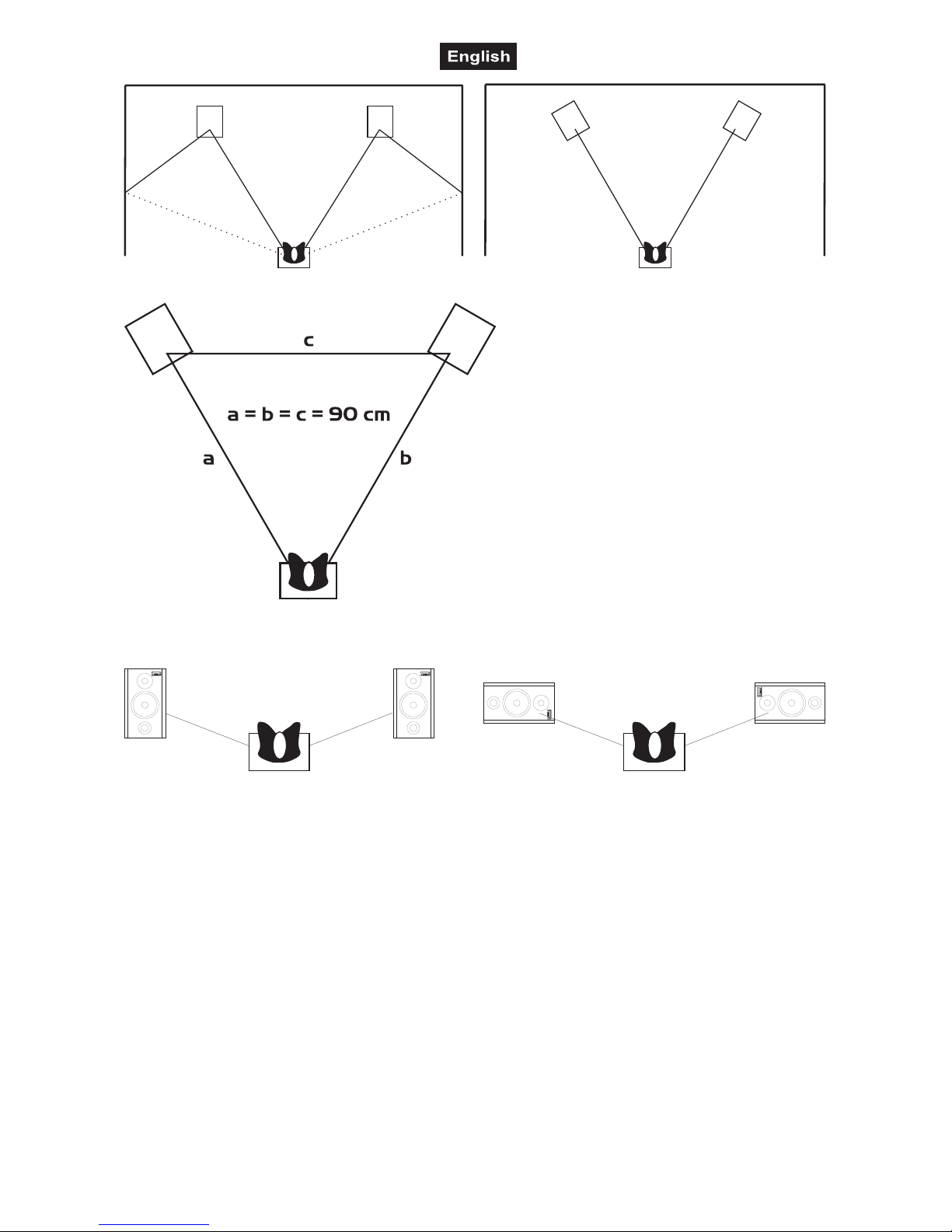

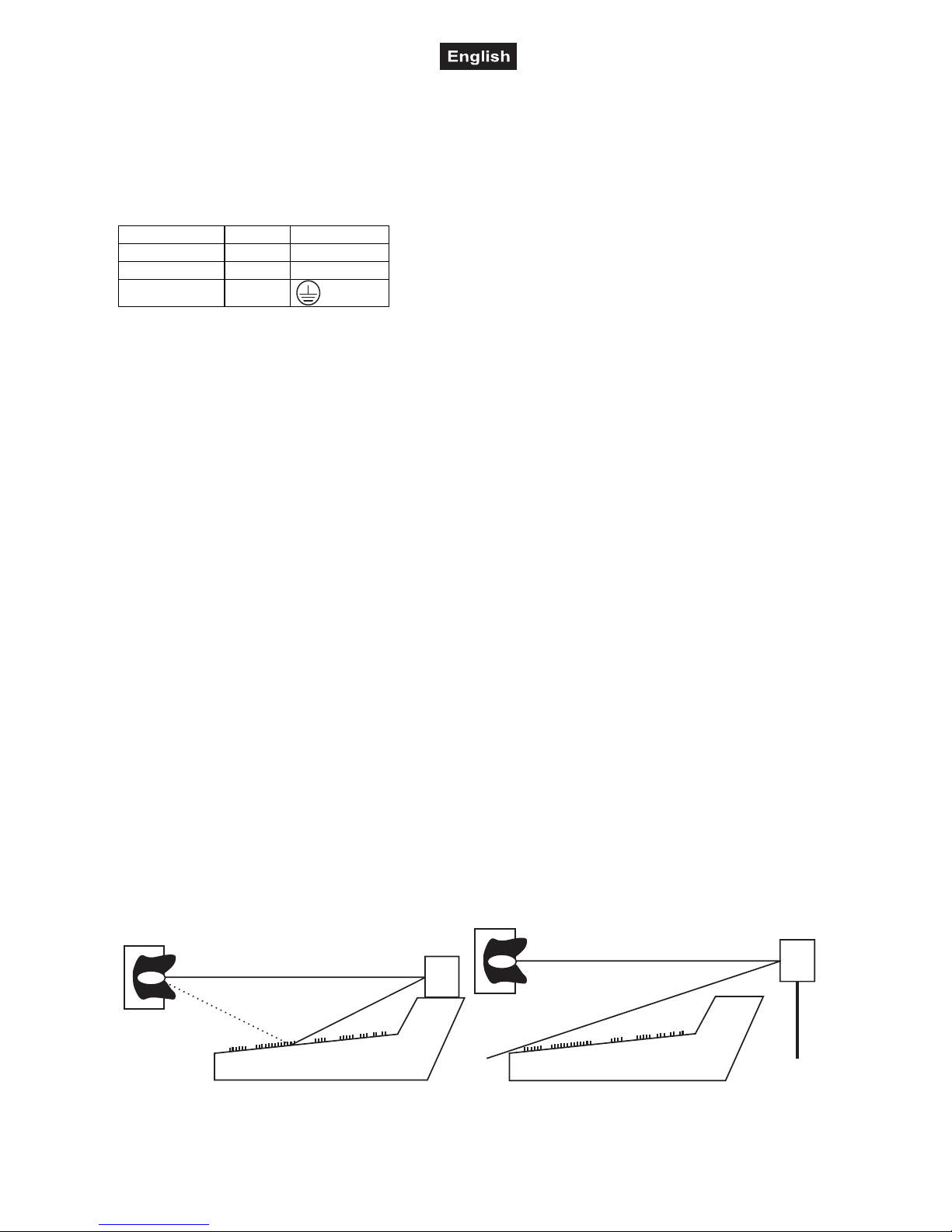

6.1 Installing and orienting the speaker-system .......................................................................................... 23

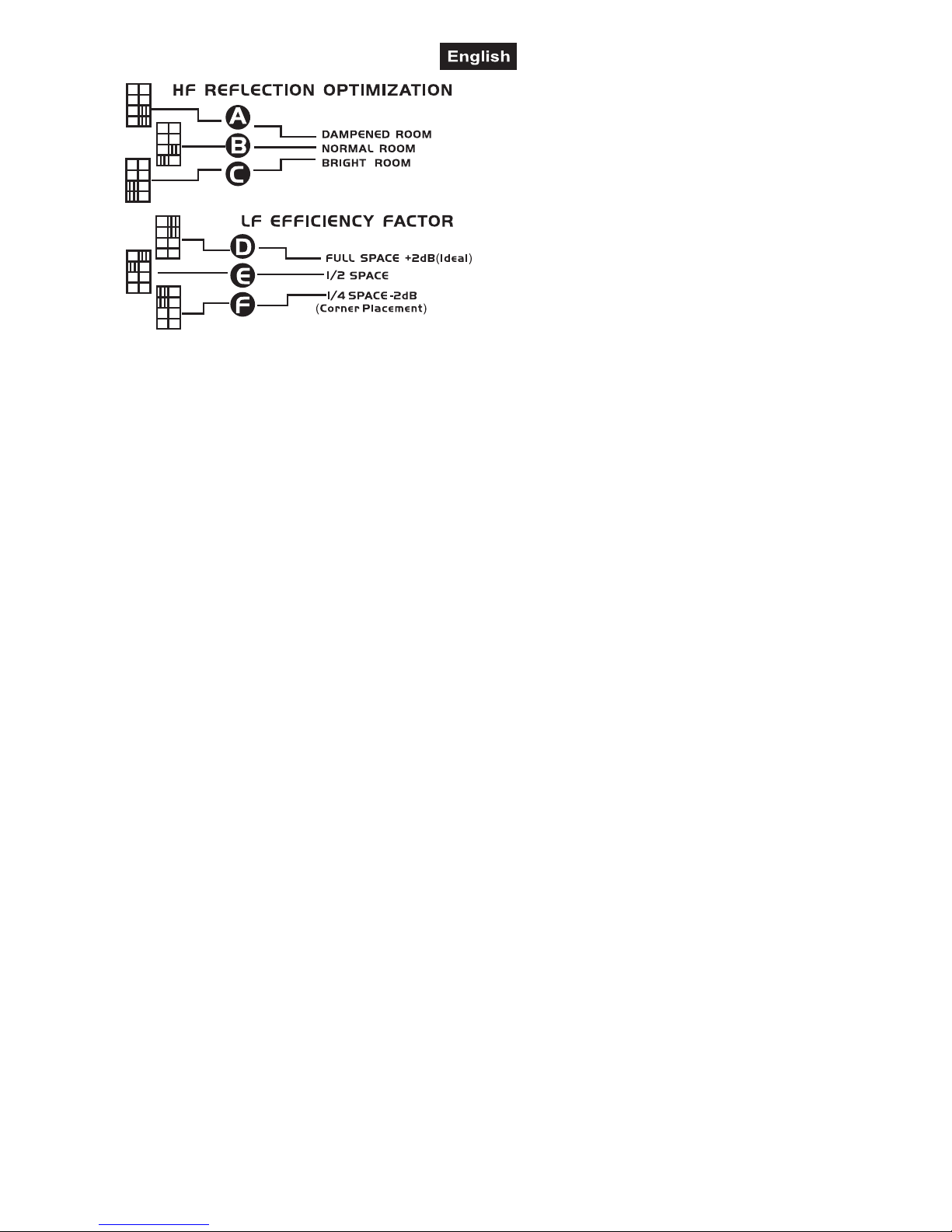

6.2 Adapting the monitors to the room acoustics......................................................................................... 24

7. OPERATION ............................................................................................................................................... 25

8. CLEANING AND MAINTENANCE ............................................................................................................. 25

9. TECHNICAL SPECIFICATIONS................................................................................................................. 26

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

11036473_V_1_0.DOC

3/26

BEDIENUNGSANLEITUNG

PSM-6.5A

Personal Studio Monitor

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC PSM-Monitor entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den PSM-Monitor aus der Verpackung.

2. SICHERHEITSHINWEISE

Diese Lautsprecherbox hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie die Lautsprecher­box nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

BRANDGEFAHR!

Die verwendeten Materialien dieser Lautsprecherbox sind normal entflammbar. Wird am Ein­satzort B1 gefordert, muss der Betreiber die Oberfläche in regelmäßigen Abständen mit einem
geeigneten Brandschutzmittel behandeln.

11036473_V_1_0.DOC

4/26

LEBENSGEFAHR!

Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits­hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.

Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert
oder der entsprechende Bereich abgesperrt werden.

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die­ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut­zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.

11036473_V_1_0.DOC

5/26

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.

ACHTUNG: Boxen immer zuletzt einschalten und zuerst ausschalten!

GESUNDHEITSRISIKO!

Beim Betreiben dieser Monitorbox lassen sich Lautstärkepegel erzeugen, die zu irrepa­rablen Gehörschäden führen können.

Kinder und Laien von der Box fern halten!

Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄßE VERWENDUNG

Bei dieser Lautsprecherbox handelt es sich um ein aktives System, das sich zur Festinstallation und zum
Mobilbetrieb eignet.

Anwendungsbereich

Dieses Gerät ist für den Privatgebrauch und für professionelle Anwendungen im Studio vorgesehen.

Dieses Produkt darf nur in Innenräumen eingesetzt werden.

Elektrischer Anschluss

Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen.

Aufstellung

Die Lautsprecherbox darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser,
Regen, Feuchtigkeit oder Nebel zu rechnen ist.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von
direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungs­freien und feuerfesten Untergrund aufgestellt werden.

Werden Ständer, Halter, Tische oder Wagen zum Aufstellen der Box verwendet, muss unbedingt darauf
geachtet werden, dass die Box sicher installiert werden kann, um Verletzungen und Schäden zu vermeiden.

Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung).

Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten.

11036473_V_1_0.DOC

6/26

Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung
gesichert werden.

Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.

ACHTUNG!

Diese Lautsprecherbox darf niemals auf eine andere Lautsprecherbox aufgestellt werden ­Lebensgefahr durch herabstürzende Boxen!

ACHTUNG!

Diese Lautsprecherbox darf niemals fliegend aufgehängt werden - Lebensgefahr durch herab­stürzende Boxen!

Inbetriebnahme

Nehmen Sie die Lautsprecherbox erst in Betrieb, nachdem Sie sich mit ihren Funktionen vertraut gemacht
haben. Lassen Sie die Lautsprecherbox nicht von Personen bedienen, die sich nicht mit der Anlage
auskennen. Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer
Bedienung!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

ACHTUNG!

Lautsprecherboxen dürfen nur von unterwiesenen Personen betrieben werden.
Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel!
Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.

Bitte beachten Sie: an dieses Aktivsystem dürfen nur Line-Level Signale angeschlossen werden. Die
Eingänge niemals an den Lautsprecherausgang einer Endstufe anschließen!

Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets angenehm klingt. Werden
Verzerrungen hörbar ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecherbox
überlastet sind. Dies kann schnell zu Schäden entweder an dem Verstärker oder an der Lautsprecherbox
führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.

Transport, Lagerung, Reinigung und Wartung

Diese Lautsprecherbox ist nicht für den harten Road-Einsatz gedacht. Die Box ist nur für den gelegentlichen
Transport geeignet. Beim Transport muss die Box vorsichtig und ruckfrei bewegt werden.

Lautsprecherboxen dürfen nicht fliegend mit Krananlagen befördert werden.

Das Ablegen oder Stapeln schwerer Gegenstände auf der Lautsprecherbox ist nicht zulässig.

Lautsprecherboxen dürfen niemals von Personen bestiegen werden.

Reinigen Sie die Lautsprecherbox niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern
verwenden Sie ein weiches und angefeuchtetes Tuch.

Beachten Sie bitte, dass eigenmächtige Veränderungen an der Lautsprecherbox aus Sicherheitsgründen
verboten sind.

Wird die Box anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Abstürzen, Gehörschäden etc. verbunden.

11036473_V_1_0.DOC

7/26

3.1 Rechtliche Hinweise

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.

Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.

Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.

Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:

Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.

Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.

Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran­staltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.

Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!

3.2 Kleine Hörkunde

Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.

Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.

Übersicht über verschiedene Schallpegel

20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung

Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um
3 dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als

11036473_V_1_0.DOC

8/26

eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!

Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.

Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.

Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.

Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör­schadens (Tinitus) begünstigen.

Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!

4. GERÄTEÜBERSICHT

4.1 Features

Aktiver 2-Wege Nahfeld-Monitor

• Ausgeglichener Frequenzgang für unverfälschte Wiedergabe

• Für Studioanwendung, Home-Recording oder zur High End Wiedergabe im Wohnzimmer

• Magnetische Abschirmung zur Verwendung neben Computermonitoren etc.

• Ferrofluid-gekühlter Tweeter für brilliante Höhen

• Mit zwei unabhängig arbeitenden Endstufen für HF und LF

• Mit aktiver 2-Wege-Frequenzweiche

• Mit Bass-Reflex-System

• Mit Gain-Regler zur Anpassung des Eingangssignals

• Mit DIP-Schaltern zur Anpassung an die Umgebungsbedingungen

• Mit schaltbarem Limiter zur automatischen Vermeidung von Clipping

• Line-Signalanschluss über XLR/Klinken-Buchse

• Robustes Holzgehäuse aus mitteldichter Faserplatte (MDF-Holz)

11036473_V_1_0.DOC

9/26

4.2 Vorder- und Rückseite

5. INBETRIEBNAHME

5.1 Anschluss an die Musikquelle

Diese Lautsprecherbox wird direkt an das Audio-Mischpult angeschlossen. Verbinden Sie dazu die Input­Buchse über eine Standard-Mikrofonleitung mit der Line-Ausgangsbuchse des Mischpults, der Soundkarte
etc.

Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden
müssen alle Gerät ausgeschaltet sein und der Masterregler am Mischpult auf "0" stehen.

Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Eingangskabel sollten kurz und direkt
sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die
Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange
Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden.

Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige
Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

11036473_V_1_0.DOC

10/26

Belegung symmetrische XLR-Leitung:

2

1

3

1

2

3

Symmetrische XLR-Verbindung

1=

Masse / Schirm

2 = (+)

Plus-Phase

3 = (-)

Minus-Phase

Eingang Ausgang

Um eine XLR Verbindung unsymmetrisch an zu schließen,

müssen Pin 1 und 3 gebrückt werden.

-

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

Symmetrischer 6,35 mm

Tip =
Plus-Phase (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Minus-Phase (-)

Ring

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

11036473_V_1_0.DOC

11/26

5.2 Anschluss ans Netz

Schließen Sie das Gerät über den Netzstecker ans Netz an.

Zur Vermeidung von Brummschleifen sollten Sie das Gerät nur an "sauberen Strom" anschließen, also
Sound-Geräte an einen Schaltkreis und Lichteffekte, Dimmerpacks etc. an einen separaten Schaltkreis.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin International

Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

6. INSTALLATION

Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungs­freien und feuerfesten Untergrund aufgestellt werden.

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung).

Die Montagehöhe der Lautsprecherbox darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten.

Installieren Sie die gewünschte Anzahl Boxen im Raum.

6.1 Aufstellen und Ausrichten der Boxen

Nahfeldmonitore sind dafür konzipiert, so nah wie möglich am Hörer zu stehen. Der Grundgedanke ist, einen
direkten Signalweg zwischen Lautsprecher und Ohr zu schaffen und indirekten Schall zu vermeiden.
Dadurch kann der Klang der Monitore unverfälscht wahrgenommen werden.

Der Klang Ihrer Nahfeldmonitore wird sind sehr stark durch das akustische Umfeld Ihres Raumes beein­flusst. Die Raumgröße wirkt sich direkt auf die Wiedergabe tiefer Frequenzen aus. Je kleiner der Raum,
desto kräftiger sind die Bässe. Wenn Sie denken, dass Ihre Monitore zu viel oder zu wenig Bässe wieder­geben, stellen Sie sie an einem anderen Ort auf.

Achten Sie darauf, dass der Raum weder zu hallig noch zu dumpf klinkt. Sie können die Akustik Ihres
Raumes dadurch beeinflussen, dass Sie Teppiche, Vorhänge oder Polstermöbel hinzufügen oder entfernen.

Vermeiden Sie, dass die Schallwellen Ihrer Monitore auf reflektierende Oberflächen wie Fenster, Kacheln
oder Wände treffen. Auch die Oberfläche Ihres Studiomischpults reflektiert den Schall. Achten Sie deshalb
bei der Installation darauf, dass die Monitore leicht erhöht hinter dem Mischpult stehen.

11036473_V_1_0.DOC

12/26

Richten Sie die Monitore nicht frontal aus, sondern drehen Sie die Lautsprecher leicht zum Hörer hin. Um
Reflektionen von der Decke oder vom Boden zu vermeiden, sollten sich der Hochtöner auf Ohrhöhe
befinden.

Installieren Sie die Monitore so, dass sich
zwischen den beiden Boxen und dem Hörer ein
gleichschenkliges Dreieck a = b = c bildet. Der
Abstand zwischen Hörer und Monitor und
zwischen den beiden Monitoren sollte gleich groß
sein (ca. 90 cm).

Die Monitore lassen sich je nach Geschmack und Installationsmöglichkeiten vertikal oder horizontal auf­stellen. Dabei sollte der Abstand zur Wand mindestens 9 cm betragen.

Diese Monitore sind magnetisch abgeschirmt, so dass sie neben Bildschirmen, z. B. am Computer oder
Videoschnittplatz betrieben werden können. Bitte halten Sie dennoch einen Mindestabstand von 8 cm zum
Bildschirm ein. Wird das Bildsignal eines empfindlichen Gerätes dennoch gestört, vergrößern Sie den
Abstand entsprechend.

Bitte nehmen Sie sich ausreichend Zeit, mit Ihren Monitoren ohne den Druck einer Aufnahme-Session zu
experimentieren, damit Sie ein Gefühl für diese Lautsprecher bekommen. Hören Sie möglichst viel Ihnen
bekanntes Musikmaterial, um einen Eindruck der Neutralität dieses Lautsprechers zu bekommen. Probieren
Sie verschiedene Installationsorte und –Positionen aus, bevor Sie die Möglichkeiten zur Raumanpassung
einsetzen.

6.2 Raumanpassung

Dieser Studiomonitor lässt sich über DIP-Schalter auf der Geräterückseite an die akustischen Umgebungs­bedingungen Ihres Raumes anpassen.

11036473_V_1_0.DOC

13/26

Bitte versuchen Sie immer zuerst, eventuelle Klangverfärbungen durch optimale Installionsorte und
–Positionen zu korrigieren.

Schalterstellung A, B und C beziehen sich auf
eine Anpassung im Höhenbereich, um auf ver­schiedene Raumakustiken einzugehen.

A – bedämpfter Raum, +2 dB @ 10-20 kHz
B – normaler Raum
C – halliger Raum, -2 dB @ 10-20 kHz

Schalterstellung D, E und F beziehen sich auf
eine Anpassung im Bassbereich, um auf
verschiedene Aufstellmöglichkeiten einzugehen.

D – Raummitte, +2 dB @ 20-80 Hz
E – Wandaufstellung
F – Eckenaufstellung, -2 dB @ 20-80 Hz

7. BEDIENUNG

Schalten Sie das Gerät ein. Warten Sie nach dem Einschalten der Lautsprecherbox 8 bis 10 Sekunden bis
Sie den Lautstärkeregler aufdrehen, um Beschädigungen an den Lautsprechern zu verhindern.

Achtung! Erhöhen Sie die Pegel nur soweit, bis die CLIP-LED des jeweiligen Kanals kurz aufleuchtet. Damit
verhindern Sie, dass das Ausgangssignal verzerrt und Ihre Lautsprecher beschädigt werden.

Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets angenehm klingt. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecherbox
überlastet ist. Dies kann schnell zu Schäden an dem Verstärker und/der an der Lautsprecherbox führen.

Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.

Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, damit Sie bei gleichbleibendem Pegel mixen.

Wenn Sie die Anlage wieder abschalten wollen, schalten Sie zuerst die Lautsprecherbox aus, damit kein
Ausschaltknacksen an die Lautsprecher gelangt.

8. REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.

Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden
Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!

11036473_V_1_0.DOC

14/26

Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten!

Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Laut­sprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt
sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu
vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.

Wenn an der Lautsprecherbox klappernde Geräusch hörbar sind könnte es sein, dass sich Schrauben durch
die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox von
einem Fachmann überprüft werden. Außerdem muss speziell im gewerblichen Bereich vor jedem Einsatz der
Lautsprecherbox geprüft werden, ob die Lautsprecherbox und die Lautsprecher in der Lautsprecherbox noch
sicher befestigt sind.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 115 W
Verstärkerleistung:
HF: 30 W
LF: 85 W
Komponenten: 6,5" Woofer, 1" Tweeter
Anschlüsse: XLR/Klinken-Buchse
Frequenzbereich: 40 Hz - 20 kHz
Frequenzweiche: 2,5 kHz
Klirrfaktor: 0,05 %
Mindesteingangsspannung: 1 V
Eingangsimpedanz: 10 kOhm
Gain-Regler: -6/+9 dB
HF/MF-Anpassung: ±2 dB @ 10-20 kHz
LF-Anpassung: ±2 dB @ 20-80 Hz
Maße (H x B x T): 415 x 245 x 285 mm
Gewicht (Stück): 11 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

22.04.2005 ©

11036473_V_1_0.DOC

15/26

USER MANUAL

PSM-6.5A

Personal Studio Monitors

CAUTION!

Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully before you initial start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualilfied

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

1. INTRODUCTION

Thank you for having chosen an OMNITRONIC PSM-6.5A. If you follow the instructions given in this manual,
we are sure that you will enjoy this device for a long period of time.
Unpack your PSM-6.5A.

2. SAFETY INSTRUCTIONS

This speaker-system has left our premises in absolutely perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the
connection panel or on the casing, do not take the speaker-system into operation and immediately consult
your local dealer.

DANGER OF BURNING!

The materials used in this speaker-system are normally flammable. If B1 is required at the install­ation place, the the surface must be treated with an appropriate fire retardant in regular intervals.

11036473_V_1_0.DOC

16/26

DANGER TO LIFE!

A crashing speaker-system can cause deadly accidents. All safety instructions given in this
manual must be observed.

Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended
pushes present further risk. This is why the speaker-system must always be secured against moving or the
respective area has to be blocked.

This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.

Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.

Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.

Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.

The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.

Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.

If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.

Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.

If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.

There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.

There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.

Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.

CAUTION: Turn the speaker-system on last and off first!

HEALTH HAZARD!

By operating this monitor-speaker, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.

11036473_V_1_0.DOC

17/26

Keep away children and amateurs!

There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to
be carried out by authorized dealers.

3. OPERATING DETERMINATIONS

This speaker-system is an active system which can be used for permanent installations or for mobile use.

Areas of use

This device is designed for private use and professional use, e.g. on stages, in discotheques, theatres etc.

This product was designed for indoor use only.

Electric connection

This product is allowed to be operated with an alternating current of 230 V, 50 Hz.

Installation

This speaker-system must never be operated or stockpiled in surroundings where splash water, rain,
moisture or fog may harm the speaker-system. When using smoke machines, make sure that the speaker­system is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke
machine and speaker-system.

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscilation-free and fire­resistant location.

When using stands, holders, tables or carts for installing this speaker-system make sure that the speaker
can be installed safely in order to avoid injury or damage.

Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).

The speaker-system must never be installed higher than 100 cm without secondary attachment.

For overhead use (mounting height >100 cm), always fix the speaker-system with an appropriate secondary
attachment.

Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.

DANGER!

This speaker-system must never be stacked - Danger to Life due to crashing speaker-systems!

DANGER!

This speaker-system must never be suspended - Danger to Life due to crashing
speaker-systems!

11036473_V_1_0.DOC

18/26

Operation

Operate the speaker-system only after having familiarized with its functions. Do not permit operation by
persons not qualified for operating the speaker-system. Most damages are the result of unprofessional
operation!

By operating speaker-systems with an amplifier, you can produce excessive sound pressure levels that may
lead to permanent hearing loss. Please refer to the explanations under "Legal instructions".

WARNING!

Speaker-systems must only be operated by instructed persons.
Danger of Life due to crashing speaker-systems or hearing loss due to excessive sound pressure
levels! The different local conditions have to be considered in terms of safety rules.

Please note: only connect Line-Level signals to this active system. Never connect the inputs with the
speaker-outputs of a power amplifier!

When operating the speaker-system, please make sure that the loudspeakers always sound well. When
distorsions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when
distortions can be heard. When speaker-systems are destroyed by overload, the guarantee becomes void.
This speaker-system can be installed on top of a subwoofer (satellite system), on a speaker stand, an
appropriate stand or an appropriate wall-mounting. The carrying capacity of the distance-tube, the speaker
stand, the stand or the wall-mounting must never be exceeded.

Transportation, stock-piling, cleaning and maintenance

This speaker-system is not designed for road use. The speaker-system is designed only for seldom
transports. When transporting this speaker-system, it must be moved carefully and without force.

Speaker-systems must never be transported with cranes.

Never stack heavy objects on this speaker-system. Persons must never climb onto this speaker-system.

Never use solvents or aggressive detergents in order to clean the speaker-system! Rather use a soft and
damp cloth.

Please consider that unauthorized modifications on the speaker-system are forbidden due to safety reasons!

If this speaker-system will be operated in any way different to the one described in this manual, the product
may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to
dangers like crashes, hearing loss etc.

3.1 Legal instructions

Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.

Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.

In Germany, the follwing instructions are binding:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

11036473_V_1_0.DOC

19/26

Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.

Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.

If the organiser does not fulfill his safety duties, he is reliable by civil law for any damages occured, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.

Economic damage caused can be demanded from the operator of the amplification system.

If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.

Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!

3.2 Information on hearing loss

More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music
from protable cassette recorders and CD-players or discotheques.

Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.

Overview on the different noise levels

10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead

It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increasey by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way befor the pain level.

Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.

The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the unsensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything oter than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.

11036473_V_1_0.DOC

20/26

In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.

Therefore: Whoever wants to maintain his hearing should use hearing protectors!

4. DESCRIPTION OF THE DEVICE

4.1 Features

Active 2-way Nearfield-monitor

• Balanced frequency range for uncolored playback

• For studio use, home-recording or for high end playback in the living room

• Magnetic shielding for use next to computer monitors etc.

• Ferrofluid-cooled tweeter for brilliant treble

• With two independent amplifiers for HF and LF

• With active 2-way crossover

• With bass-reflex-system

• With Gain-control for adjusting the input signal

• With DIP-switches for adjusting the monitor to the environmental conditions

• With switchable limiter for automatically avoiding clipping

• Line-signal-connection via XLR/jack-socket

• Rugged MDF-wood housing

11036473_V_1_0.DOC

21/26

4.2 Front and rear panel

5. START-UP

5.1 Connection with the sound source

This speaker-system is directly connected with the audio mixer. Connect the speaker-system via the Input­socket and a standard microphone lead with a line level output socket of your mixer, sound-card etc.

Make sure that the power switch is set to "OFF". Before you connect the devices, all units have to be
switched off and the master-control is set to "0".

A good cable run improves the sound quality remarkably. Input cables should be short and direct, since high
frequencies will mostly be absorbed if the cables are unnecessarily long. Besides that a longer cable may
lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables.

In order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.

11036473_V_1_0.DOC

22/26

Occupation balanced XLR-connection:

2

1

3

1

2

3

Balanced use with XLR connectors

1 = Ground / Shield
2 = Hot (+)
3 = Cold (-)

For unbalanced use pin 1 and pin 3 have to be bridged

Input Output

Occupation jack plug:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

Balanced use of

Tip =
hot (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plugs

Ring =
cold (-)

Ring

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

11036473_V_1_0.DOC

23/26

5.2 Connection with the mains

Connect the device to the mains with the power-plug.

In order to avoid hum, do only connect this device with "clean power". This means connect sound devices to
one AC circuit and lighting effects, dimmerpacks etc. to a separate AC circuit.

The occupation of the connection-cables is as follows:

Cable Pin International

Brown Live L
Blue Neutral N
Yellow/Green Earth

The earth has to be connected!

If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.

6. INSTALLATION

This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscilation-free and fire­resistant location.

Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).

The speaker-system must never be installed higher than 100 cm without secondary attachment.

Install the desired number of speaker-systems in the room.

6.1 Installing and orienting the speaker-system

Nearfield monitors are designed to be installed as closely as possible to the listener. The basic idea is to
create a direct signal path between loudspeaker and ear and to avoid indirect sound. In this way, the monitor
sound can be experienced as original as possible.

Your nearfield monitor's sound is very much influenced by the acoustic surroundings of your room. The room
size directly effects the bass reproduction. The smaller the room, the more powerful the bass. When you feel
that your monitors reproduce too much or too little bass, install them in a different place.

Make sure that the room does not sound to hall-like nor dampened. You can influence your room's acoustics
by installing or removing carpets, curtains or furniture.

In any way, avoid that your monitor's sound-waves hit reflecting surfaces like windows, tiles or walls. Your
studio mixer's surface can also reflect sound-waves. Make sure that you install the monitors slightly higher
and behind the mixer.

Do not direct the monitors in front, but rather rotate them slightliy towards the listener. In order to avoid
reflections from the ceiling or floor, the tweeters should be located as high as your ears.

11036473_V_1_0.DOC

24/26

Install your monitors in an isosceles triangle
where the distances between the speakers and
the listener are the same (a = b = c = ca. 90 cm).

Depending on your taste or possibilities of installation, you can install the monitors vertically or horizontally.
Keep a minimum distance of 9 cm to the next wall

These monitors are magnetically shielded so that you can install them next to monitors, e.g. computers or
video processing devices. Nevertheless keep a minimum distance of 8 cm to the monitor. If the image of a
sensitive device is distorted nevertheless, increase the distance.

Please take your time to experiment with your new monitors without the pressure of a recording session so
that you get a feeling for these loudspeakers. If possible, use well-known sound material in order to feel the
neutrality of these monitors. Experiment with different locations and positions before using the possibilities of
adapting the monitors to the room acoustics.

6.2 Adapting the monitors to the room acoustics

Use the DIP-switches on the rear panel for adapting the monitors to the room acoustics.

Please do first try to compensate any sound coloration by changing the installation locations and positions.

11036473_V_1_0.DOC

25/26

Positions A, B and C can be used for adjusting the
HF in order to compensate different room
acoustics.

A – dampened room, +2 dB @ 10-20 kHz
B – normal room
C – hall-like room, -2 dB @ 10-20 kHz

Positions D, E and F can be used for adjusting the
bass in order to compensate different installation
possibilities..

D – Center, +2 dB @ 20-80 Hz
E – Wall installation
F – Corner installation, -2 dB @ 20-80 Hz

7. OPERATION

Switch the device on. After switching on the speaker-system, wait 8 to 10 seconds until you turn the volume­control in order to avoid speaker-damage.

Caution! Increase the level only so far that the CLIP-LED lights up shortly. Thus, you avoid that the output
signal is distorted and your speakers are damaged.

When operating the speaker-system, please make sure that the loudspeakers always sound well. When
distorsions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage.

In order to avoid damage, please reduce the volume immediately when distortions can be heard. When
speaker-systems are destroyed by overload, the guarantee becomes void.

Always check the sound pressure level with a meter in order to keep to the threshold.

If you want to switch off the system, switch off the speaker-system first in order to avoid acoustic shocks
on the speakers.

8. CLEANING AND MAINTENANCE

The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.

The following points have to be considered during the inspection:

1) All screws used for installing the speaker-systems or parts of the speaker-system have to be tighly
connected and must not be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,
trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.

We recommend a frequent cleaning of the speaker-system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents!

There are no servicable parts inside the speaker-system. Maintenance and service operations are only to be
carried out by authorized dealers.

11036473_V_1_0.DOC

26/26

If the speaker-system distorts, one of the loudspeakers may be defective. Test the speaker-system once
more with another amplifier. If the sound remains distortet, the speaker-systeem should not be operated any
more in order to prevent further damage. Please contact your dealer.

If clacking sounds are heard from the speaker-system, screws may have loosended due to the continuous
vibrations. The speaker-system should be checked by a specialist. Especially for public use, the speaker­system should be checked before every operation so that the speaker-system and the speakers in the
systems are always well fixed.

Should you need any spare parts, please use genuine parts.

Should you have further questions, please contact your dealer.

9. TECHNICAL SPECIFICATIONS

Power supply: 230 V AC, 50 Hz ~
Power consumption: 115 W
Amplifier power:
HF: 30 W
LF: 85 W
Components: 6.5" woofer, 1" tweeter
Connections: XLR/jack-socket
Sensitivity (1 W/m): 90 dB
Frequency range: 40 Hz - 20 kHz
Crossover: 2.5 kHz
Total Harmonic Distortion: 0.05 %
Min. input sensitivity: 1 V
Input impedance: 10 kOhms
Gain control: -6/+9 dB
HF/MF-adjustment: ±2 dB @ 10-20 kHz
LF-adjustment: ±2 dB @ 20-80 Hz
Dimensions (H x W x D): 415 x 245 x 285 mm
Weight (piece): 11 kg

Please note: Every information is subject to change without prior notice. 22.04.2005 ©
