BEDIENUNGSANLEITUNG

USER'S MANUAL

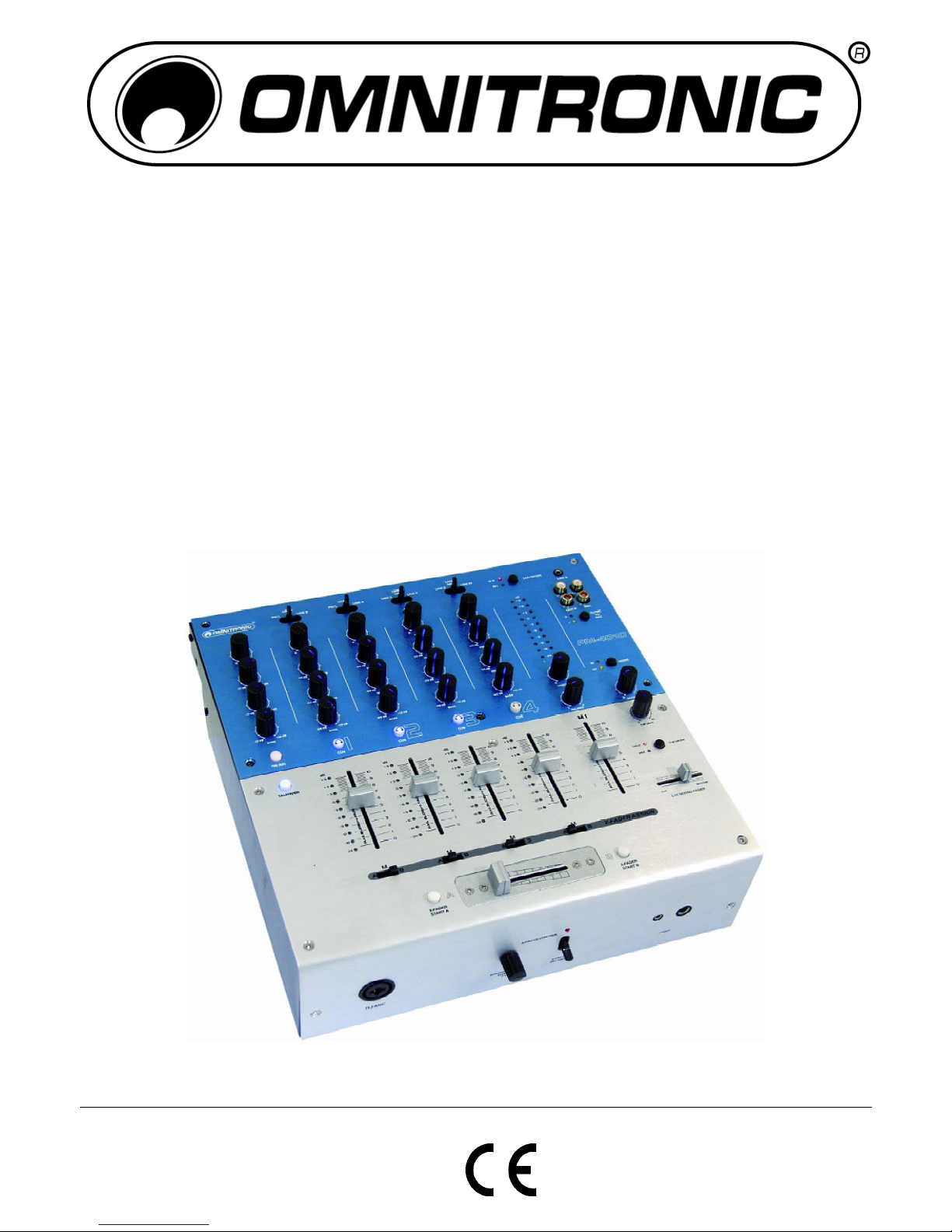

PM-4010

Pro DJ Mixer

10006850_V_1_02/26

Inhaltsverzeichnis

Table of contents

EINFÜHRUNG................................................................................................................................................... 3

SICHERHEITSHINWEISE................................................................................................................................. 3

BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 4

INSTALLATION ................................................................................................................................................ 5

GERÄTEBESCHREIBUNG .............................................................................................................................. 7

Features ......................................................................................................................................................... 7

Frontseite ....................................................................................................................................................... 8

Rückseite ..................................................................................................................................................... 11

PROBLEMBEHEBUNG .................................................................................................................................. 13

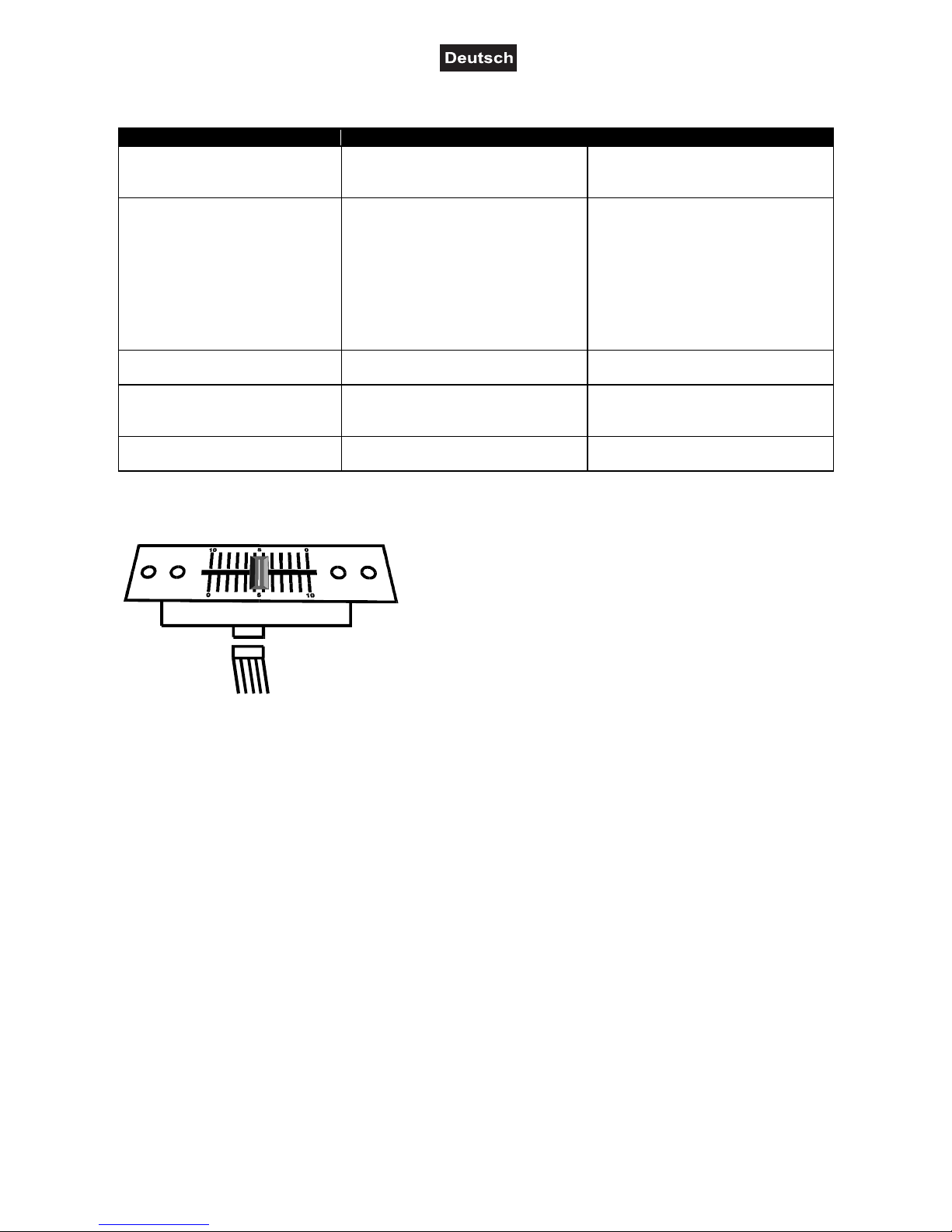

AUSTAUSCHEN DES CROSSFADERS........................................................................................................ 13

REINIGUNG UND WARTUNG........................................................................................................................ 13

TECHNISCHE DATEN.................................................................................................................................... 14

INTRODUCTION ............................................................................................................................................. 15

SAFETY INSTRUCTIONS .............................................................................................................................. 15

OPERATING DETERMINATIONS.................................................................................................................. 16

INSTALLATION .............................................................................................................................................. 17

DESCRIPTION ................................................................................................................................................ 19

Features ....................................................................................................................................................... 19

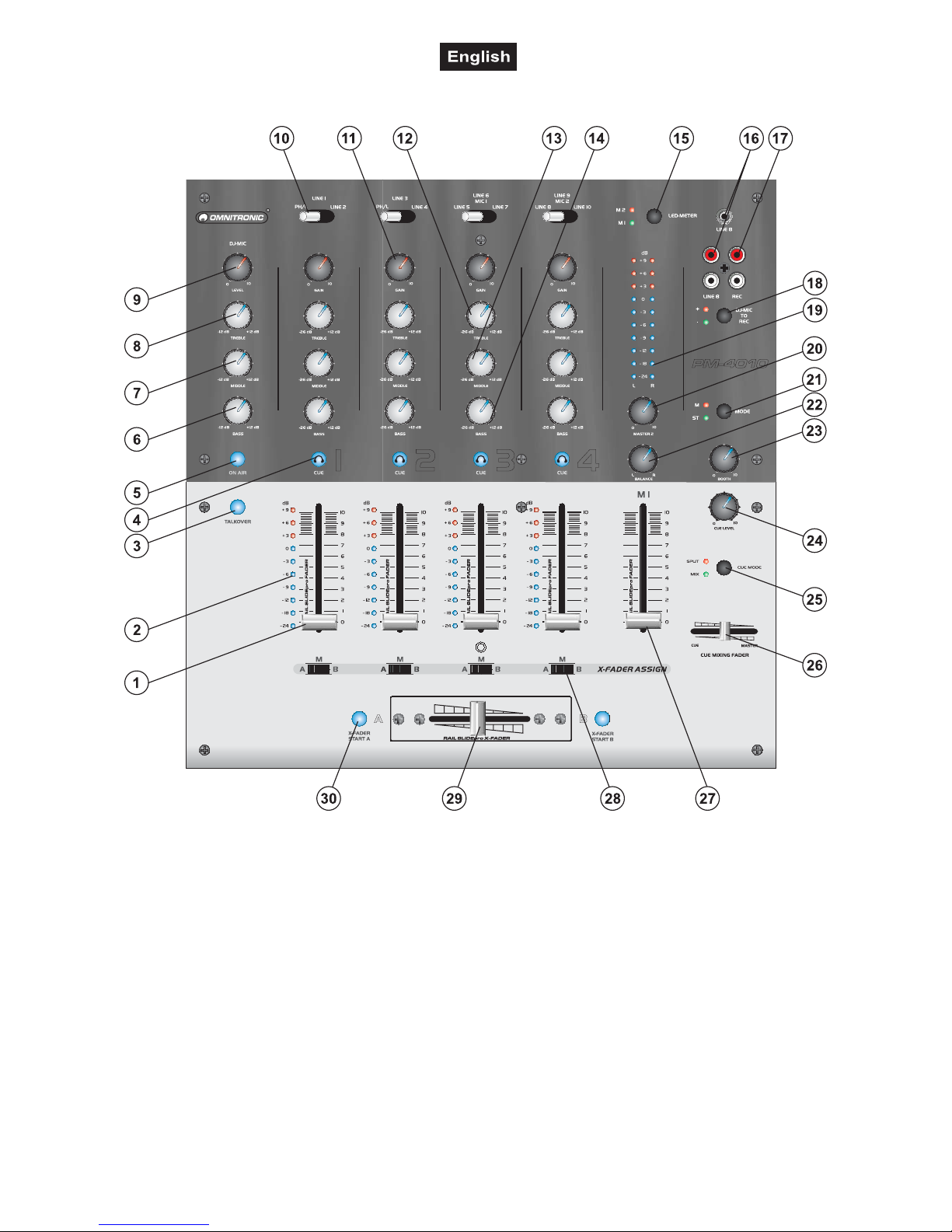

Front panel ................................................................................................................................................... 20

Rear panel.................................................................................................................................................... 24

PROBLEM CHART ......................................................................................................................................... 25

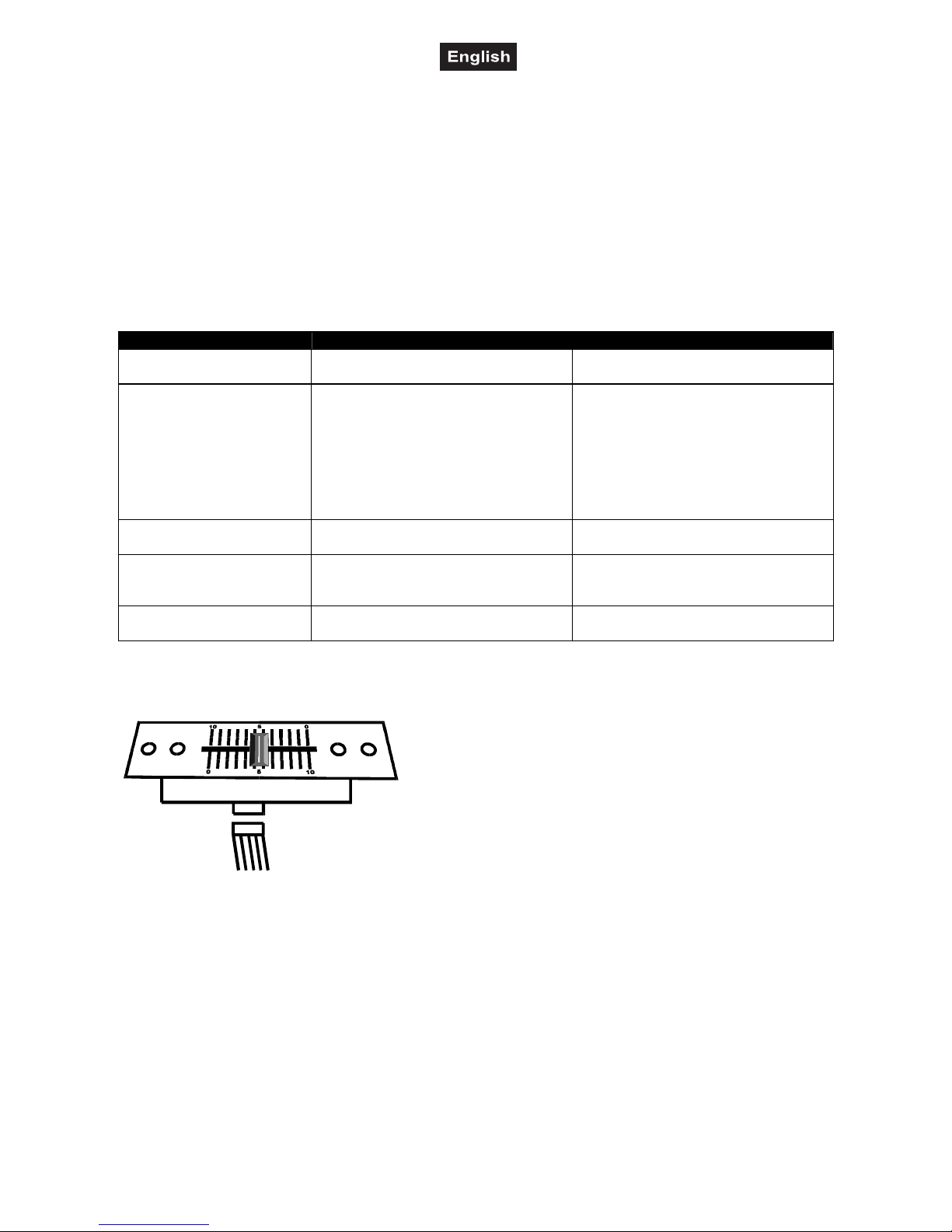

REPLACING THE CROSSFADER................................................................................................................. 25

CLEANING AND MAINTENANCE ................................................................................................................. 25

TECHNICAL SPECIFICATIONS..................................................................................................................... 26

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

10006850_V_1_03/26

BEDIENUNGSANLEITUNG

PM-4010

DJ Mixer

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC PM-4010 DJ Mixer entschieden haben. Sie haben
hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten,
sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Gerät aus der Verpackung.

SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.

10006850_V_1_04/26

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa­ rablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um ein professionelles Audio-Mischpult, mit dem sich Audiosignale
verschiedener Musikquellen mischen lassen. Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wech­selspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Der Netzadapter ist nach Schutzklasse
2 aufgebaut und das Mischpult entspricht Schutzklasse 3.

Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen.

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

Bitte beachten Sie: Beim Einsatz einer Beschallungsanlage in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

10006850_V_1_05/26

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

INSTALLATION

• Stellen Sie das Gerät auf einer ebenen Fläche auf.

• Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden
müssen alle Geräte ausgeschaltet sein.

• Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur
hochwertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

• An das PM-4010 lassen sich bis zu 3 Endstufen anschließen. Das Ausgangssignal des Master 1-Signals
lässt sich über den Master 1 Fader einstellen. Das Ausgangssignal des Master 2-Signals lässt sich über den
Master 2-Regler einstellen. Das Ausgangssignal des Booth-Signals lässt sich über den Booth-Regler
einstellen.

• Der Master 1 Ausgang lässt sich entweder über zwei Cinch-Buchsen (vergewissern Sie sich, dass die
Buchsen richtig belegt sind (L & R)) oder über die symmetrischen XLR-Einbaustecker anschließen. Aufgrund
der niedrigeren Störanfälligkeit empfehlen wir den Anschluss über die XLR-Einbaustecker. Der Master 2
Ausgang lässt sich über zwei Klinken-Einbaubuchsen anschließen.

• Über die BOOTH-Buchsen und die ZONE-Buchsen können Sie entweder Aktiv-Monitorboxen für Ihre DJ­Kabine (Booth) oder eine zusätzliche Endstufe zur Einrichtung einer weiteren Zone anschließen.

• Wenn Sie eine Aufnahme machen möchten, schließen Sie Ihr Aufnahmegerät bitte an die REC OUT­Buchsen an. Der REC OUT-Pegel wird vom Masterfader nicht beeinflusst. Das Ausgangssignal lässt sich
über die Kanalfader, die Klangregler und den GAIN-Regler einstellen.

• Das PM-4010 verfügt über einen separat regelbaren DJ-Mic Kanal (DJ MIC). Das DJ MIC lässt sich über
die XLR/Klinke-Einbaubuchse auf der Frontplatte anschließen. An diese Buchse lassen sich sowohl Klinken­als auch XLR-Stecker anschließen. Der Mikrofonpegel lässt sich über den MIC-LEVEL Regler einstellen. Mit
dem TALKOVER-Wahlschalter können Sie den Gesamtpegel der anderen Signalquellen reduzieren ohne
den Mikrofonpegel zu verstellen.

• An das PM-4010 lassen sich bis zu 2 Plattenspieler über die PH/LINE-Buchsen an CH1 und CH2
anschließen. Verwenden Sie Plattenspieler mit Magnettonabnehmersystem. Das Plattenspielersignal lässt
sich nur dann steuern, wenn die PHONO / LINE-Schalter auf PHONO gestellt wurden. Der Pegel wird
kanalweise über die Fader CH-1 und CH-2 gesteuert.

• Tuner, Cassettendecks, Tonbandgeräte, Videogeräte, CD/MD/MP3-Player und alle anderen Arten von
Linesignalen können über die LINE-Eingänge auf der Geräterückseite an dieses Mischpult angeschlossen
werden. Der Pegel wird kanalweise gesteuert.

• Stecken Sie die Anschlussleitung des Netzteils in die AC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein. Über den POWER-Schalter lässt sich das Gerät ein- bzw. ausschalten.

10006850_V_1_06/26

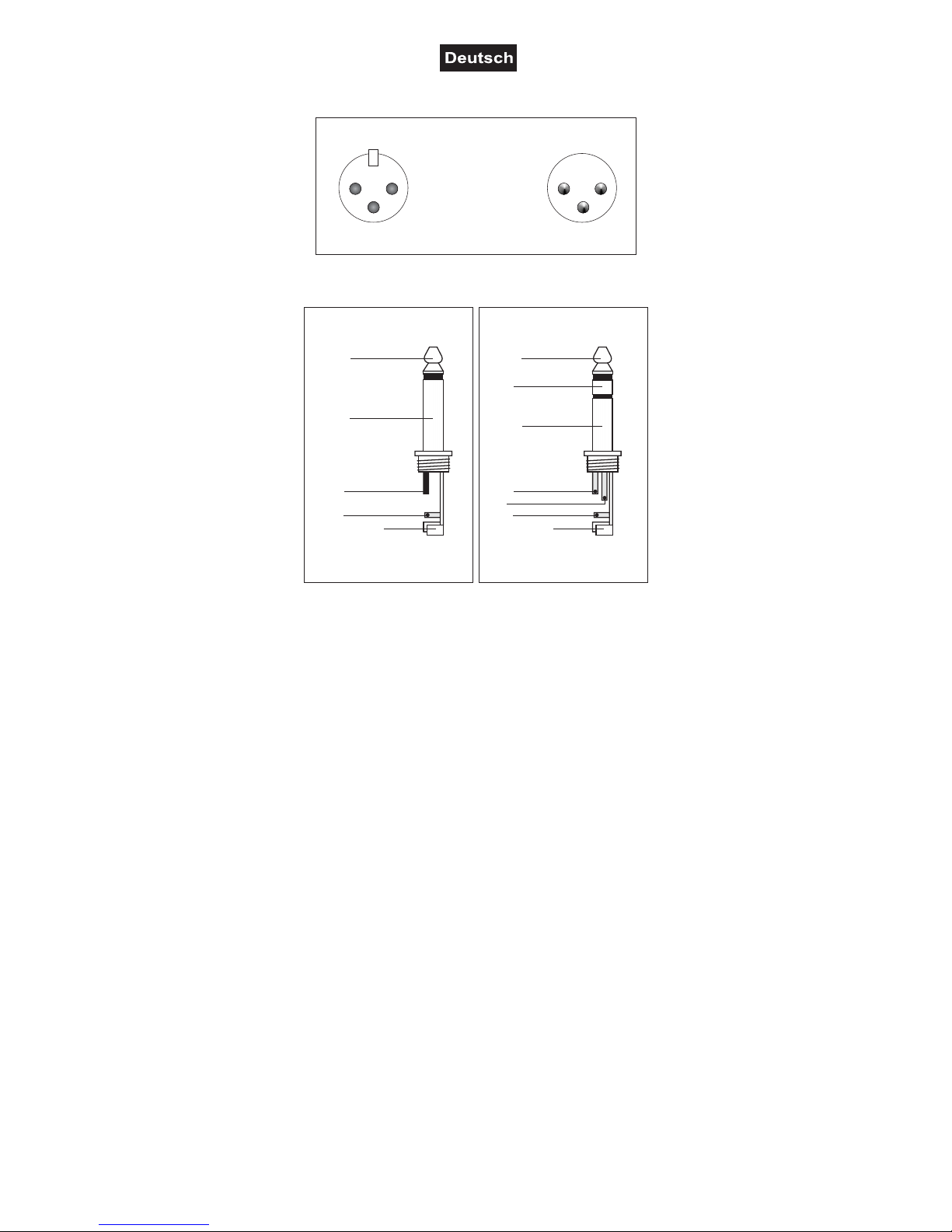

Belegung symmetrische XLR-Leitung:

2

1

3

1

2

3

Symmetrische XLR-Verbindung

1=

Masse / Schirm

2 = (+)

Plus-Phase

3 = (-)

Minus-Phase

Eingang Ausgang

Um eine XLR Verbindung unsymmetrisch an zu schließen,

müssen Pin 1 und 3 gebrückt werden.

-

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

Symmetrischer 6,35 mm

Tip =
Plus-Phase (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Minus-Phase (-)

Ring

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

10006850_V_1_07/26

GERÄTEBESCHREIBUNG

Features

Professioneller 4+1-Kanal DJ-Mixer

• Mischpult für drei Mikrofone, zwei Phono- und zwölf Line-Quellen

• Kanal 1 und 2 auf der Rückseite schaltbar zwischen Phono und Line

• Kanal 3 und 4 auf der Rückseite schaltbar zwischen Mikro und Line

• DJ MIC-Eingang über XLR oder Klinke auf der Frontplatte,
3-fach Klangregelung (Bässe, Mitten und Höhen), On Air-Taste, Talkover-Funktion

• Mic-Eingänge über 6,3 mm Mono-Klinkenbuchsen an der Geräterückseite

• Hochwertige, super leichtgängige Dual Rail Kanalfader

• Crossfader kann Kanal 1-4 frei zugeordnet werden (X-Fader Assign-Schalter)

• Crossfader-Fernstartfunktion über X-Start-Schalter pro Crossfader Seite aktivierbar

• Mit Crossfader Curve-Funktion für extrem schnelle Cut- und Scratch-Zeiten

• Mit Crossfader Flip-Funktion zum Umkehren der Kanäle

• Eingangsempfindlichkeitsregler (Gain), 3-fach Klangregelung (Bässe, Mitten und Höhen)
und 10-fach LED-Aussteuerungsanzeige pro Kanal

• 2 LED-Aussteuerungsanzeigen (Master-Out L/R) umschaltbar von Master 1 auf Master 2

• Kopfhöreranschlüsse auf der Frontplatte über 6,3 mm und 3,5mm Klinkenbuchse

• Kopfhörerpegel über Cue Level-Regler einstellbar

• Cue Split und Cue Mix Funktion

• Mischen des Kopfhörersignals über Cue Mixing-Fader möglich

• Ausgangssignal über Master-Fader einstellbar; Stereo/Mono-Schalter

• Master-Out 1 über symmetrische XLR-Einbaustecker und Cinch-Buchsen, -10dBV und +4dBV umschaltbar

• Master-Out 2 über 6,3 mm Klinke, -10dBV und +4dBV umschaltbar

• Vom Master unabhängiger Rec-Out für Aufnahmen mit gleich bleibendem Pegel

• Zusätzlicher Rec Ausgang (Cinch) auf der Frontplatte

• Zusätzlicher Line Eingang (Cinch und 3,5 mm Klinke) auf der Frontplatte

• Separat regelbarer Monitor-Ausgang (DJ-Booth) zum Anschluß von Aktiv-Boxen oder einer weiteren
Endstufe

• Qualitativ und klanglich hochwertiger Multifunktionsmixer

10006850_V_1_08/26

Frontseite

1. KANALFADER

Mit diesem Fader legen Sie die Lautstärke des Eingangssginals für den jeweiligen Kanal fest.

2. CHANNEL-DISPLAY

Auf dieser 10-fach LED Anzeige erscheint die Signalstärke des Kanalsignals vor dem Fader. Mit dem Gain­Regler können Sie den Pegel genau einstellen. Reduzieren Sie den GAIN, wenn das Signal den roten
Bereich des Displays erreicht. Diese Anzeige warnt davor, dass das Signal sich der Übersteuerung nähert
und Verzerrungen auftreten, wenn der Pegel weiter steigt.

3. TALKOVER-TASTE

Drücken Sie diese Taste, wenn Sie eine Durchsage machen möchten. Wenn Sie die Talkover-Taste
drücken, werden alle Audiosignale außer dem Mikrofonpegel um 15 dB gesenkt.

4. CUE-TASTE

Mit den CUE-Tasten bestimmen Sie, welcher Kanal auf dem Kopfhörer vorgehört wird. Die Taste leuchtet, so
dass Sie sofort sehen welcher Kanal auf CUE steht. Zudem wird der Signalpegel auf dem Channel Display
dargestellt.

10006850_V_1_09/26

5. ON AIR-TASTE

Mit dieser Taste könnnen Sie das Mikrofon zu- und abschalten.

6. MIC BASS-REGLER

Mit dem BASS-REGLER können Sie die Bässe des MIC-Eingangssignals verstärken bzw. zurücknehmen.

7. MIC MIDDLE-REGLER

Mit dem MIDDLE-REGLER können Sie die Mitten des MIC-Eingangssignals verstärken bzw. zurücknehmen.

8. MIC TREBLE-REGLER

Mit dem TREBLE-REGLER können Sie die Höhen des MIC-Eingangssignals verstärken bzw.
zurücknehmen.

9. MIC LEVEL-REGLER

Mit den Mikrofon-Level-Reglern können Sie den Mikrofonpegel einstellen.

10. PHONO / LINE / MIC-SCHALTER

Zur Auswahl der entsprechenden Signalquelle. Achten Sie darauf, dass Sie die richtige Einstellung am
PH/LINE- bzw. MIC/LINE-UMSCHALTER an der Rückseite des Geräts vorgenommen haben.

11. GAIN-REGLER

Mit dem GAIN-Regler können Sie die Eingangsempfindlichkeit des jeweiligen Kanals einstellen. Der
Signalpegel wird zur Kontrolle auf dem entsprechenden CHANNEL-DISPLAY dargestellt. Reduzieren Sie
den GAIN, wenn das Signal den roten Bereich des Displays erreicht.

12. TREBLE-REGLER

Mit dem TREBLE-REGLER können Sie die Höhen des jeweiligen Eingangssignals verstärken bzw.
zurücknehmen.

13. MIDDLE-REGLER

Mit dem MIDDLE-REGLER können Sie die Mitten des jeweilgen Eingangssignals verstärken bzw.
zurücknehmen.

14. BASS-REGLER

Mit dem BASS-REGLER können Sie die Bässe des jeweiligen Eingangssignals verstärken bzw.
zurücknehmen.

15. M1 / M2-SCHALTER

Mit dieser Taste können Sie das Display von Master 1 auf Master 2 umschalten.

16. LINE 8-EINGANGSBUCHSEN

Zusätzliche Cinch-/3,5 mm Klinken-Eingangsbuchsen für Kanal CH-4/LINE 8
Schließen Sie hier Ihre Stereo-Linepegel-Musikquellen wie CD, MD, DAT, Drumcomputer, Keybords oder
andere Instrumente an. Über die 3,5 mm Klinkenbuchse können Sie z.B. Ihren MP3-Player anschließen.

17. REC-AUSGANSBUCHSEN

Zusätzliche Cinch-Anschlussbuchsen für Ihr Aufnahmegerät. Der REC OUT-Pegel wird vom Masterfader
nicht beeinflusst.

18. DJ MIC TO REC-SCHALTER

Drücken Sie diese Taste, wenn das DJ Mikrofon an die REC-Buchse geroutet werden soll und Sie eine
Aufnahme mit Mikrofon wünschen.

19. MASTER LEVEL-DISPLAY

Auf dieser 10-fach LED Anzeige erscheint die Signalstärke des Master-Ausgangssignals der linken bzw. der
rechten Seite. Die Ausgänge REC und BOOTH werden nicht angezeigt.

20. MASTER 2-REGLER

Mit dem MASTER 2-REGLER können Sie die Lautstärke des jeweiligen Ausgangssignals verstärken bzw.
zurücknehmen.

10006850_V_1_010/26

21. MONO / STEREO-SCHALTER

Mit dem MONO/STEREO-Schalter können Sie den Signalausgang auf mono bzw. stereo stellen. Wenn Sie
z. B. Tonquellen mit Monoausgang über nur einen Cinch-Stecker an das PM-4010 angeschlossen haben,
schalten Sie den Signalausgang auf mono, so dass das Ausgangssignal an beiden Ausgängen anliegt.

22. BALANCE-REGLER

Mit dem Balance-Regler können Sie einstellen, wie viel Signalanteil an die rechte bzw. linke Master­Buchse gegeben wird.

23. BOOTH LEVEL-REGLER

Mit dem BOOTH LEVEL-Regler können Sie den Signalpegel zum Stereo-Booth-Monitor Ausgang einstellen.
Hat keine Wirkung auf den Kopfhörerausgang.

24. CUE LEVEL-REGLER

Mit dem CUE LEVEL-Regler können Sie die Kopfhörerlautstärke einstellen, ohne das gemischte Signal zu
verändern.

25. CUE SPLIT/CUE MIX-SCHALTER

Bei der Cue Split Funktion (Taste ist gedrückt und leuchtet) liegt auf einer Seite des Kopfhörers das Cue­Signal (mono) und auf der anderen Seite das Ausgangssignal (mono) an.
Bei der Cue Mix Funktion (Taste ungedrückt) liegt auf beiden Kopfhörermuscheln der einstellbare Mix aus
Cue und Ausgangssignal an.

26. CUE MIXING-FADER

Schließen Sie Ihren Kopfhörer zum Vorhören an die PHONES-Buchse an. Wählen Sie mit den CUE-Tasten
den gewünschten Vorhörkanal aus.
Wenn Sie den CUE MIXING-Regler auf MASTER stellen, können Sie das Ausgangssignal des Mixers
vorhören. Dabei ist es nicht nötig, die Einstellung am Masterregler zu verändern. Befindet sich der CUE
MIXING-Regler in der Mittelstellung, hören Sie sowohl das angewählte CUE-Signal als auch das
Ausgangssignal. Steht der MIXING-Regler auf CUE, hören Sie nur das angewählte CUE-Signal.

27. MASTER LEVEL-FADER

Mit dem MASTER LEVEL-FADER können Sie die Lautstärke des Ausgangssignals verstärken bz.
zurücknehmen.

28. X-FADER ASSIGN-WAHLSCHALTER

Über die Assign-Wahlschalter können Sie das Signal des jeweiligen Kanals einer Crossfader-Seite zuordnen
oder es auf die Ausgangsumme legen.

Sie haben drei Möglichkeiten:
A Das Kanalsignal wird der linken Crossfader-Seite zugeordnet (Position A).
M Das Kanalsignal geht nicht über den Crossfader sondern direkt auf die Summe.
B Das Kanalsignal wird der rechten Crossfader-Seite zugeordnet (Position B).

29. CROSSFADER

Mit dem CROSSFADER können Sie zwischen zwei Eingangssignalen überblenden. Befindet sich der
Crossfader in der Mittelstellung, werden beide Kanäle gehört. Über die Assign-Wahlschalter wählen Sie die
Crossfader-Seite, auf die das jeweilige Kanalsignal geschickt wird. Bei Beschädigung oder Verschleiß
können Sie den Fader leicht ersetzen.

30. FADERSTART-SCHALTER

Mit diesem Schalter können Sie den Faderstart zu- bzw. abschalten.

10006850_V_1_011/26

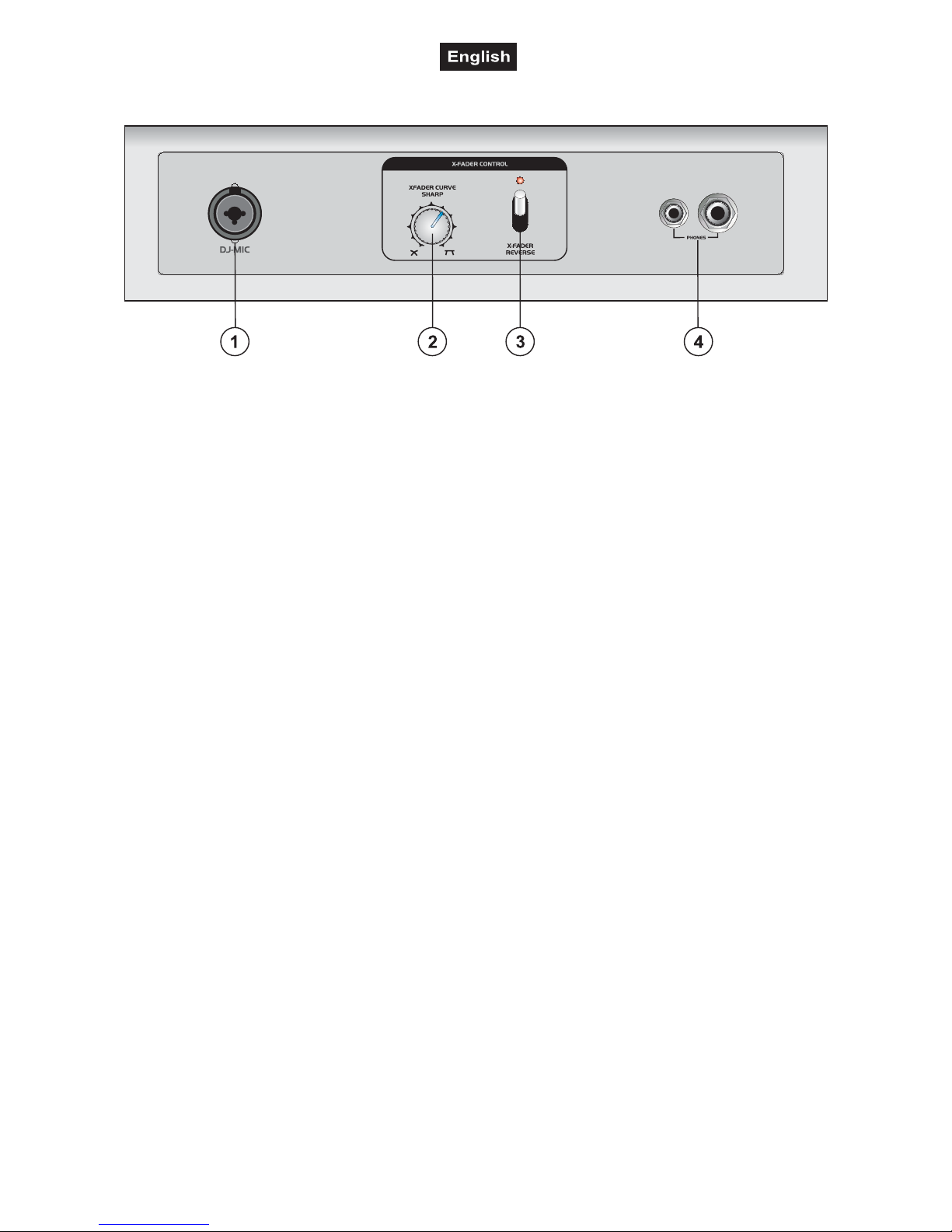

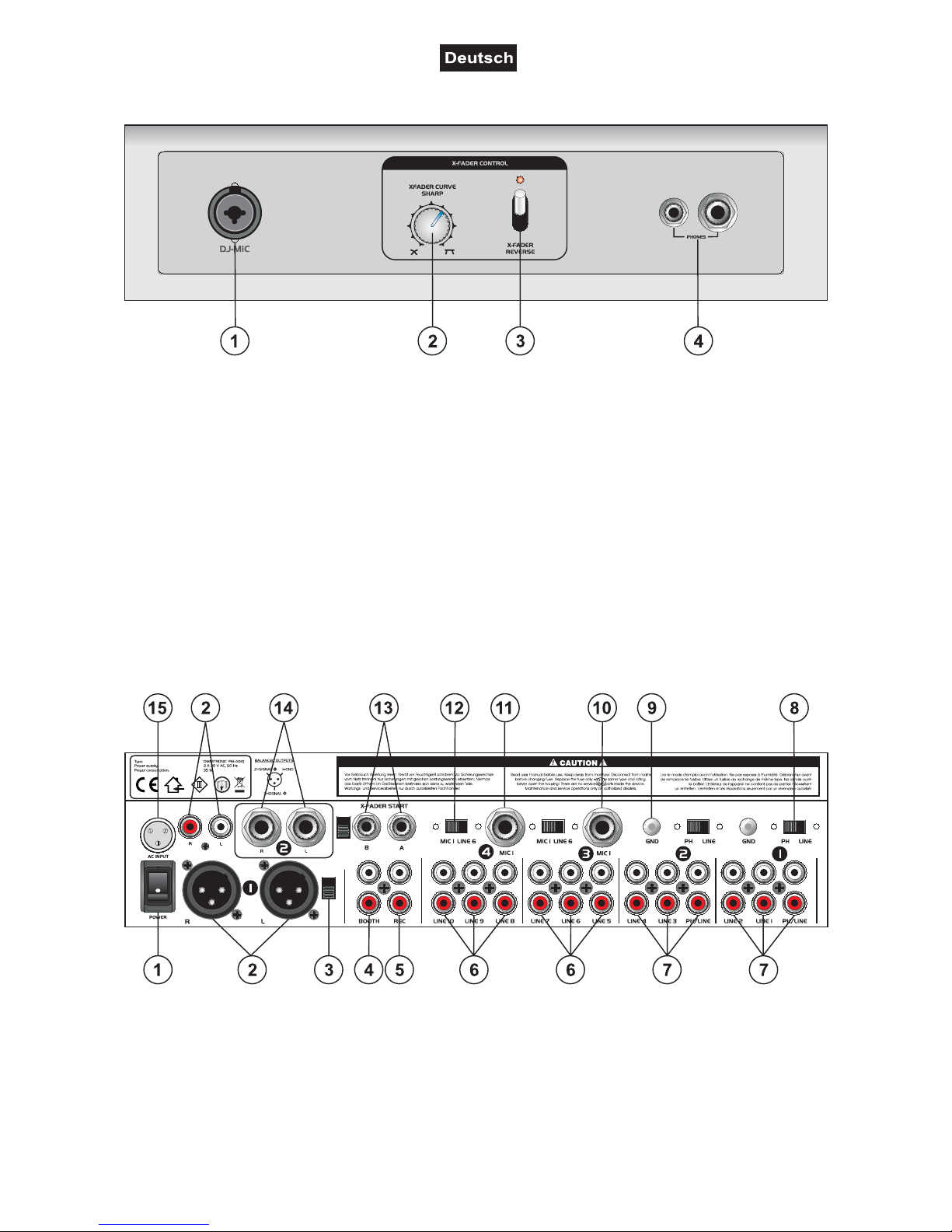

Frontseite

1. DJ MIC-BUCHSE

An die DJ MIC-Buchse lassen sich Mikrofone mit symmetrischem XLR-Stecker oder einem symmetrischen
6,3 mm Stereo-Klinkenstecker anschließen. Die Signale lassen sich über den MIC LEVEL-Regler steuern.

2. CROSSFADER CURVE-REGLER

Mit der Crossfader Curve-Funktion können Sie die Übergangszeit beim Überblenden der Kanäle verändern.
Drehen Sie den Crossfader Curve-Regler nach rechts, um das Ansprechverhalten des Crossfaders zu
minimieren, bzw. nach links, um es zu maximieren.

3. CROSSFADER REVERSE-SCHALTER

Mit dieser Funktion können Sie die Crossfader-Kanäle umkehren.

4. PHONES-BUCHSEN

An diese Buchse können Sie Kopfhörer mit 3,5 mm bzw. 6,3 mm Klinkenstecker und einer Impedanz von 8
bis 600 Ohm anschließen.

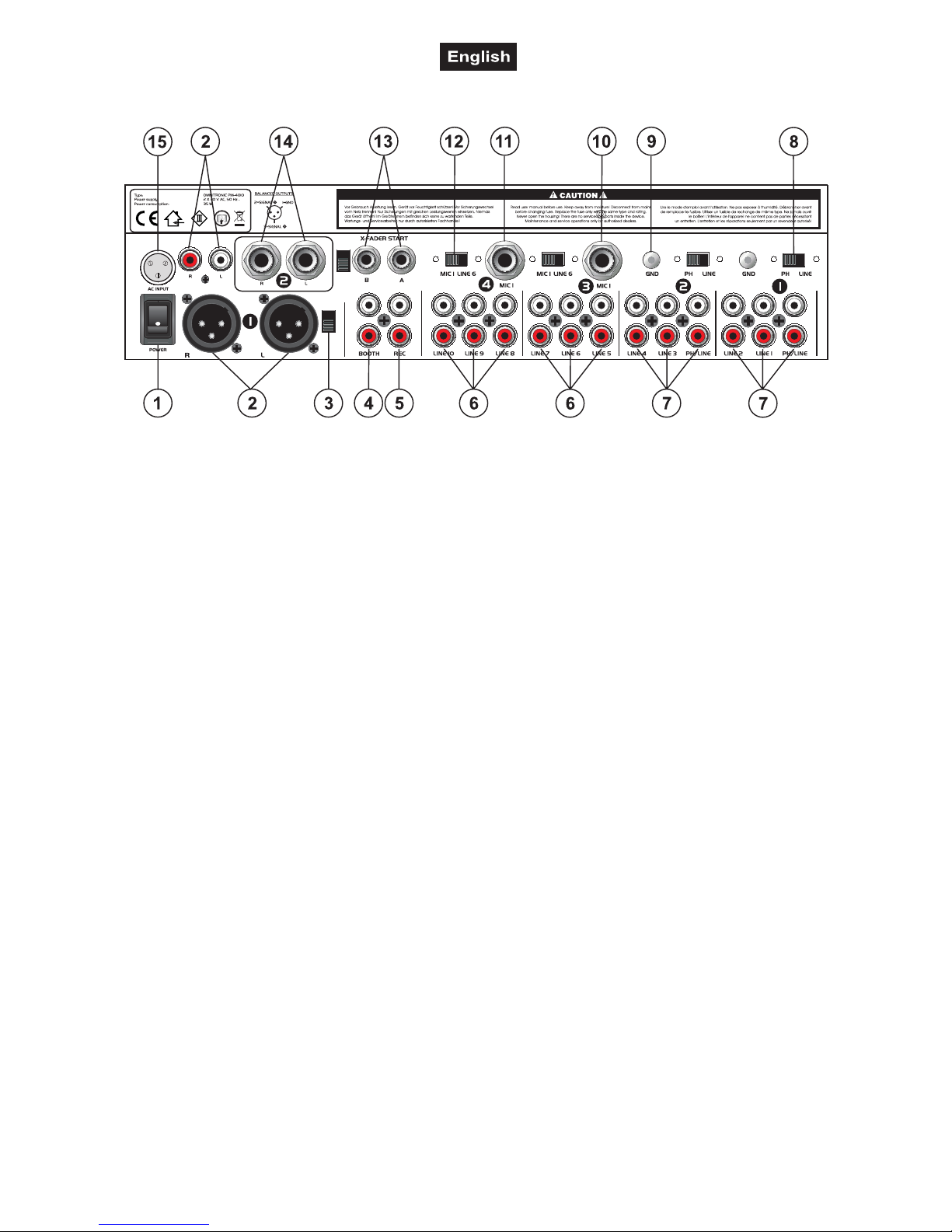

Rückseite

1. NETZSCHALTER

Drücken Sie den Netzschalter, um das Gerät einzuschalten.

2. MASTER OUT 1

Symmetrische-/Cinch-Ausgangsbuchsen zum Anschluss Ihrer Endstufe.

3. AUSGANGSPEGEL-UMSCHALTER

Umschaltung des Ausgangspegels, zur optimalen Anpassung an die Verstärker.

10006850_V_1_012/26

4. BOOTH

Cinch-Buchsen zum Anschluss Ihres Monitor Systems. Das Signal wird nicht durch den Masterfader oder
das Cue-System beeinflusst.

5. REC OUT

Cinch-Buchsen zum Anschluss Ihres Aufnahmegerätes. Der REC OUT-Pegel wird vom Masterfader nicht
beeinflusst.

6. LINE-EINGANGSBUCHSEN

An die Cinch-Eingangsbuchsen schließen Sie Ihre Stereo-Linepegel-Musikquellen wie CD, MD, DAT,
Drumcomputer, Keybords oder andere Instrumente an. Achten Sie darauf, dass der MIC/LINE-Umschalter
auf LINE steht.

7. MAIN LINE / PHONO-EINGANGSBUCHSEN

Cinch-Eingangsbuchsen für die Kanäle CH1, CH2 und CH3. Schließen Sie hier Ihre Stereo-Linepegel­Musikquellen wie CD, MD, DAT, Drumcomputer, Keybords oder andere Instrumente an sowie Ihre
Plattenspieler. Verwenden Sie Plattenspieler mit Magnettonabnehmersystem. Achten Sie darauf, dass Sie
die richtige Einstellung am PH/LINE- bzw. MIC/LINE-UMSCHALTER vorgenommen haben.

8. PH / LINE-UMSCHALTER

Zur Umschaltung der MAIN Eingangsbuchsen von CH1, CH2 und CH3 von Phono auf Line.

9. GND (Erdungsklemme)

Zur Vermeidung von Brummen und anderen Störgeräuschen verbinden Sie die Erdungsklemme mit dem
Erdungskabel des Plattenspielers.

10. MIC 1-EINGANGSBUCHSE

An die MIC 1-Buchse können Sie Mikrofone mit 6,3 mm-Klinkenstecker anschließen.
Achten Sie darauf, dass der MIC/LINE-Umschalter auf MIC steht.

11. MIC 2-EINGANGSBUCHSE

An die MIC 2-Buchse können Sie Mikrofone mit 6,3 mm-Klinkenstecker anschließen.
Achten Sie darauf, dass der MIC/LINE-Umschalter auf MIC steht.

12. MIC / LINE-UMSCHALTER

Zur Umschaltung der Eingangsbuchsen von CH3 und CH4 von MIC auf LINE.

13. X-START-BUCHSEN

Über die Start-Buchse lässt sich der jeweilige CD-Player über den Crossfader fernsteuern. Wenn Sie einen
CD-Player mit Faderstart-Funktion verwenden, schließen Sie das Mischpult dort an die Control-Buchse an.
Bitte beachten Sie, dass an diese Buchsen niemals Spannung angelegt werden darf.

14. MASTER OUT 2

Klinken-Ausgangsbuchsen zum Anschluss Ihrer Endstufe.

15. AC IN-BUCHSE

Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie mit der Überwurfmutter.

10006850_V_1_013/26

PROBLEMBEHEBUNG

PROBLEM: URSACHE: LÖSUNG:

Gerät lässt sich nicht
anschalten.

• Die Anschlussleitung des Netzteils
ist nicht angeschlossen.

• Überprüfen Sie die
Anschlussleitung und eventuelle
Verlängerungsleitungen.

Kein Signal. • Der PHONO/LINE/MIC-Schalter

des entsprechenden Kanals be­findet sich in der falschen Stellung.

• Die Anschlussleitung des ent­sprechenden Gerätes ist nicht
richtig oder überhaupt nicht ange­schlossen.

• Die Anschlussbuchse oder der
Stecker sind schmutzig.

• Stellen Sie den PHONO/LINE/MIC

-Schalter auf die richtige Stellung.

• Überprüfen Sie die Anschluss­leitung und ob die Stecker fest in
den Buchsen sitzen.

• Reinigen Sie die Buchse und/oder
den Stecker.

Störgeräusche. • Das Eingangssignal ist zu stark. • Reduzieren Sie das Eingangs-

signal über den Gain-Regler.
Während Sie die Crossfader­Belegung ändern, schaltet sich
der Masterausgang ab.

Die Belegung der beiden Assign­Tasten überschneidet sich.

Schalten Sie den Crossfader mit der

einen Assign-Taste ab, bevor Sie

die Belegung ändern.
Die gewünschten Kanäle lassen
sich nicht synchronisieren.

Über die Assign-Schalter wurden
die falschen Kanäle ausgewählt.

Ordnen Sie die richtigen Kanäle zu.

AUSTAUSCHEN DES CROSSFADERS

Wenn Sie einen kompletten Ersatz-Crossfader gekauft haben, gehen Sie wie folgt vor:

• Ziehen Sie den Faderknopf ab.

• Entfernen Sie die 2 äußeren Schrauben an der Faderplatte.

• Heben Sie den Crossfader mit Faderplatte heraus und ziehen Sie den Anschlussstecker ab.

• Schließen Sie den neuen Crossfader an und befestigen Sie ihn mit den Schrauben am Gerät.

REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht

korrodiert sein.

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.

10006850_V_1_014/26

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service­arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

TECHNISCHE DATEN

Spannungsversorgung: 2 x15 V AC ~
Gesamtanschlusswert: 35 W
Eingänge: 2 Phono, 12 Line, 2 Mikro
Ausgänge: 2 Master, 1 Booth, 1 Rec
Mindesteingangsspannung:
Mikrofon: 1 mV RMS
Phono: 3 mV RMS
Line: 150 mV RMS
Ausgangsspannung:
Master 1: 0,75 V/1,5 V RMS oder XLR
Master 2: 0,75 V/1,5 V RMS oder XLR
Booth: 0,75 V/1,5 V RMS
Record: 0,75 V RMS
Kopfhörer: 8 Ohm oder größer
Ausgänge: 1 Master-Out, 1 Rec-Out, Booth-Out über Cinch-Buchsen
Master 1 Out: über 2 zusätzliche, symmetrische XLR-Einbaubuchsen
Master 2 Out: über 2 6,3 mm Klinkenbuchsen
Frequenzgang: 20 - 20 000 Hz
Verzerrung: <0,03 %
Geräuschspannungsabstand: >75 dB
Talkover-Absenkung: -15 dB
Klangregelung:
Höhen: 10 KHz - 26 dB bis +12 dB
Mitten: 1 KHz - 26 dB bis +12 dB
Bässe: 100 Hz - 26 dB bis +12 dB
MIC Klangregelung:
Höhen: 10 KHz - 12 dB bis +12 dB
Mitten: 1 KHz - 12 dB bis +12 dB
Bässe: 100 Hz -12 dB bis +12 dB
Maße (BxTxH): 320 x 320 x 100 mm
Gewicht: 3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

23.12.2005 ©

10006850_V_1_015/26

USER MANUAL

PM-4010

DJ Mixer

CAUTION!

Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully before you initial start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen an OMNITRONIC PM-4010. You have acquired a reliable and powerful device.
If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many
years.

Unpack your OMNITRONIC PM-4010.

SAFETY INSTRUCTIONS

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.

10006850_V_1_016/26

Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you
connect the device to the mains.

Keep away from heaters and other heating sources!

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!

Always disconnect from the mains, when the device is not in use or before cleaning it.

Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.

CAUTION: Turn the amplifier on last and off first!

Keep away children and amateurs!

HEALTH HAZARD!

By operating an amplifying system, you can produce excessive DJ pressure levels that may
lead to permanent hearing loss.

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

OPERATING DETERMINATIONS

This device is a professional audio-mixer for mixing audio-signals from different music-sources with one
another. This product is allowed to be operated with an alternating current of 2 x 15 V, 50 Hz and was
designed for indoor use only.

The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the mixer under protection-class 3.

This device is designed for mobile use and for permanent installations.

By operating amplifying systems, you can produce excessive DJ pressure levels that may lead to permanent
hearing loss. Please refer to the explanations under "Legal instructions".

Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

10006850_V_1_017/26

Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!

Never use spray cleaners in order to clean the faders!

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Please use the original packaging if the device is to be transported.

Please consider that unauthorized modifications on the device are forbidden due to safety reasons!

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, etc.

INSTALLATION

• Install the device on a plane surface.

• Make sure that the power switch is set to OFF. Before you connect the devices, all units have to be
switched off.

• In order to obtain highest DJ quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.

• You can connect up to 3 amplifiers to the PM-4010. The output signal of the Master 1-signal can be
adjusted via the Maste 1-fader. The output signal of the Master 2-signal can be adjusted via the Master 2­control. The output signal of the Booth-signal can be adjusted via the Booth-control.

• The Master-output can either be connected via RCA-sockets or balanced XLR mounting-plugs. Due to the
lower interference problems, we recommend to use the XLR mounting-plugs. The Master 2-output can be
connected via ¼" jack-mounting sockets. The Booth-output can be connected via RCA-sockets.

• Via the BOOTH sockets, you can either connect monitor active speakers for the DJ-Booth or an additional
amplifier for creating another zone.

• For recording, connect your recording device to the REC OUT-sockets. The REC OUT level will not be
influenced by the master fader. You can set the output level with the channel faders, the tone controls and
the GAIN control.

• The PM-4010 features one separately controllable microphone channel (DJ MIC). This microphone can be
connected via the XLR/1/4“ jack-mounting socket on the front panel accepting ¼" jack plugs and XLR-plugs.
With the Talkover-button, you can attenuate the level of all other signal-sources without affecting the
microphone volume.

• The PM-4010 features two ¼" Mic jack plugs on the rear panel.

• You can connect up to 2 record players using the PH/LINE sockets. Use turntables equipped with MM
pickup cartridge. You can only control the record player signal after switching the PH/LINE switches to
PHONO. The signal is then controlled via the CH-1 and CH-2 faders.

• Connect your tape deck, tuner, CD/MP3-player or all other line signals to the LINE sockets on the rear
panel. The signal is controlled via the respective faders.

• Connect the connection cable of the power-unit with the AC IN-socket. Plug the power unit into your outlet.

• With the POWER-switch, you can switch the device on and off.

10006850_V_1_018/26

Occupation balanced XLR-connection:

2

1

3

1

2

3

Balanced use with XLR connectors

1 = Ground / Shield
2 = Hot (+)
3 = Cold (-)

For unbalanced use pin 1 and pin 3 have to be bridged

Input Output

Occupation jack plug:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

Balanced use of

Tip =
hot (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plugs

Ring =
cold (-)

Ring

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

10006850_V_1_019/26

DESCRIPTION

Features

Professional 4+1-channel dj mixer

• Mixer for 3 Mics, 2 Phono and 12 Line sources

• Channels 1-2 on the rear panel switchable between line and phono

• Channels 3-4 on the rear panel switchable between line and mic

• 1 separate DJ-Mic channel on the front panel, 3-fold tone-control (bass, middle, treble) and On Air-button

• Talkover-function

• Mic-inputs via 1/4" mono-jack on the rear panel

• High-quality and super-smooth Dual Rail channel-faders

• Crossfader can be freely assigned to channels 1-4 (X-Fader Assign-switch)

• Crossfader Curve-function for extremely fast cut-times and scratch-time

• Crossfader Flip-function for inverting the channels

• Crossfader Remote Start-function switchable via X-Start button

• Sensivity-control (Gain), 3-fold tone-control (bass, middle, treble) and 10-fold display for every channel

• 2 LED-level-displays (master-out L/R) switchable from Master 1 to Master 2

• Headphones-connection on the front panel via 6.3 mm and 3.5 mm mono-jack on the front panel

• Headphones-output adjustable via Cue Level-control

• Cue Split/Cue Mix-function

• Master Fader and Stereo/Mono switch

• Mixing of the headphones-signal possible via cue mixing-fader

• Separately controllable monitor-output (DJ-Booth)

• Master-Out 1 via balanced XLR-connectors or cinch, -10dBV and +4dBV switchable

• Master Out 2 via jack plug, -10dBV and +4dBV switchable

• Booth and Rec-Out via RCA-sockets

• Additional Rec-Out via RCA-sockets on the front panel

• Additional Line In via RCA and 3.5 mm mono-jack on the front panel

• High-grade discotheque-mixer

10006850_V_1_020/26

Front panel

1. CHANNEL-FADER

Used to adjust the input level of each channel.

2. CHANNEL DISPLAY

The display shows the presence of the pre-fader channel signal. Adjust the level with the GAIN-Control.
Reduce GAIN if the red LEDs light up. This indicator is a warning that the signal is approaching clipping and
that distortion may result if the level increases further.

3. TALKOVER-BUTTON

Press this button if you want to use your microphone. When the button is pressed, all signals but the
microphone level are attenuated by 15 dB.

4. CUE-BUTTON

If you push this button it lights up and the channel signal is sent to the headphones. Slowly turn up the
headphones level control until you hear the music. The signal level is displayed on the Channel Display.

5. ON AIR-BUTTON

Used to switch the microphone on or off.

10006850_V_1_021/26

6. MIC BASS-CONTROL

Used to increase or lower the LOWs of the MIC input signal.

7. MIC MIDDLE-CONTROL

Used to increase or lower the MIDs of the MIC input signal.

8. MIC TREBLE-CONTROL

Used to increase or lower the HIs of the MIC input signal.

9. MIC LEVEL-CONTROL

With the MIC LEVEL-control, you can adjust the microphone volume.

10. PHONO / LINE / MIC-SWITCH

Used to select the input to be sent to the individual channel. Make sure that the PH/LINE or LINE/MIC-switch
on the rear panel is set properly.

11. GAIN-CONTROL

Used to set the level of the individual input signal. You can monitor the signal level via the Channel Display.
Reduce GAIN if the display´s red LEDs light up.

12. TREBLE-CONTROL

Used to increase or lower the HIs of the individual input signal.

13. MIDDLE-CONTROL

Used to increase or lower the MIDs of the individual input signal.

14. BASS-CONTROL

Used to increase or lower the LOWs of the individual input signal.

15. M1 / M2-SWITCH

Used to switch the MASTER Display from Master 1 to Master 2.

16. LINE INPUT-SOCKETS

Additional RCA and 3.5 mm mono-jack input sockets for CH-4/LINE 8.
Connect line sources like MP3-players via the 3.5 mm mono-jack socket. Make sure that the LINE/MIC­switch is set to LINE.

17. REC OUT-SOCKETS

Additional RCA output sockets to connect your recording unit on the front panel. The ouptut level is not
affected by the master control.

18. DJ MIC TO REC-SWITCH

Press this button to route the DJ MIC to the REC socket in order to record the MIC signals as well.

19. MASTER LEVEL DISPLAY

The display shows the level of the left and right master output. Note that it does not display the record and
booth outputs.

20. MASTER 2-CONTROL

With the MASTER 2-control, you can adjust the MASTER 2 output level.

21. MONO/STEREO-SWITCH

Used to set the master output to mono or stereo. If you connected a mono-signal via one RCA-socket, you
can switch the output signal to STEREO in order to have a stereo output signal.

22. BALANCE-CONTROL

Used to adjust how much of the signal is sent to the left and right MASTER-socket.

23. BOOTH LEVEL-CONTROL

With the BOOTH LEVEL-control, you can adjust the level of the signal to the stereo booth monitor output.
This does not affect the level in the headphones.

10006850_V_1_022/26

24. CUE LEVEL-CONTROL

With the CUE LEVEL-control, you can adjust the phones volume without changing the output signal.

25. CUE SPLIT/CUE MIX-BUTTON

Cue Split-function (button pressed and illuminated): the Cue-signal (mono) is on the one side of the
headphones and the output-signal (mono) on the other side.
Cue Mix-function (button released): the adjustable mix of Cue-signal and output-signal is on both sides of the
headphones.

26. CUE MIXING-FADER

Connect your headphones to the HEADPHONES sockets. With the CUE-buttons, you can select the desired
channel.
When you set the CUE MIXING-fader to MASTER, you can cue the output signal of the mixer.
When you set the CUE MIXING-fader to to the center position, you can cue both the channel-signal you
have selected and the output-signal.
When you set the CUE MIXING-fader to to CUE, you can cue the channel-signal you have selected.

27. MASTER 1-FADER

With the MASTER 1-fader, you can adjust the MASTER 1 output level.

28. X-FADER ASSIGN-SELECTOR

With the ASSIGN-selectors, you can route the signal through the crossfader rather than directly to the mix.
You have three options:
A The channel signal is routed to the crossfaders´ left side (position A).
M The channel signal is not routed to the crossfader.
B The channel signal is routed to the crossfaders´ right side (position B).

29. CROSSFADER

Mixes the signals of one channel with another. If the crossfader is in the center-position, both channels can
be heard. With the ASSIGN-selectors, you can route the channels to the crossfader.

30. FADERSTART-BUTTON

Press this button to activate the faderstart.

10006850_V_1_023/26

Front panel

1. DJ MIC-SOCKET

Connect your microphone with ¼" jack or XLR-plug here.

2. CROSSFADER CURVE-CONTROL

With the Crossfader Curve-function, you can reach extremely fast fading times for the crossfader. Turn the
Crossfader Curve-control to the right in order to minimize the crossfader's reaction-time or to the left in order
to maximize it.

3. CROSSFADER REVERSE-SWITCH

With this function, you can invert the Crossfader-channels.

4. HEADPHONES-SOCKETS

Use these sockets to connect the headphones via 6.3 mm and 3.5 mm mono-jack. Headphones from 8
Ohms to 600 Ohms can be used.

10006850_V_1_024/26

Rear panel

1. POWER SWITCH

Press this button to start operating.

2. MASTER 1 OUT

Output sockets (RCA and XLR) for connecting your power amplifier.

3. OUTPUT LEVEL-SELECTOR

Used to switch the output level to 0.75V or 1.5V.

4. BOOTH

Connect your monitor system here via RCA.

5. REC OUT

Connect your recording unit here via RCA plugs.

6. LINE IN-SOCKETS

Input sockets (RCA) for connecting your line sources like CD, MP3, MD, DAT, Tape Decks, Rhythm
Machines or Samplers.

7. MAIN LINE / PHONO INPUT-SOCKETS

Input sockets (RCA) for connecting your line sources like CD, MP3, MD, DAT, Tape Decks, Rhythm
Machines, Samplers or your turntables equipped with MM pickup cartridge or for line sources. Set the
PH/LINE switch accordingly.

8. PH/LINE-SELECTOR

Used to switch the input sockets of CH-1 and CH-2 to Phono or Line.

9. GND (Ground terminal)

Connect the ground lead of the turntable with this terminal. This helps to reduce humming and pop noises.

10. MIC 1 INPUT-SOCKET

Connect your microphones with the ¼" jack socket. Make sure that the LINE/MIC-switch is set to MIC.

11. MIC 2 INPUT-SOCKET

Connect your microphones with the ¼" jack socket. Make sure that the LINE/MIC-switch is set to MIC.

12. MIC/LINE-SELECTOR

Used to switch the input sockets of CH-3 and CH-4 to MIC or Line.

13. X-START-SOCKETS

Via the Start-socket, the respective CD-player can be remotely controlled via the Crossfader.

10006850_V_1_025/26

If you are using a CD-player with Faderstart-function connect the mixer with the Control-socket. Please note
that these sockets must never be connected with any voltage.
You can either connect monitor active speakers for the DJ-Booth or an additional amplifier for creating
another zone.

14. MASTER 2 OUT

Output sockets (RCA) for connecting your power amplifier.

15. AC CONNECTION

Plug the power supply cable in here.

PROBLEM CHART

PROBLEM: CAUSE: REMEDY:

No power. • The power unit is not connected. • Check the connection cable of the

power unit and any extension-cables.

No DJ. • The PHONO/LINE/MIC-switch of the

respective channel is in the wrong
position.

• The power-cord of the respective
device is not connected properly or
not connected at all.

• The connection-socket or the plug is
dirty.

• Put the PHONO/LINE/MIC-switch
into the correct position.

• Check the power-cord and if the
plugs are tightly connected with the
sockets.

• Clean the socket and/or the plug.

Noise. • The input-signal is too strong. • Reduce the input-signal via the Gain-

control.
While you are changing the
crossfader assignment, the
master-output cuts off.

The assignment of both Assign button
overlaps.

Switch the crossfader off with one of

the Assign-button before you change

the assignment.
The desired channels
cannot be synchronized.

The wrong channels have been
selected with the Assign selector.

Select the correct channels.

REPLACING THE CROSSFADER

Instructions for replacing the crossfader:

• Remove the fader knob.

• Remove the two outer screws on the fader-panel.

• Take the fader out and unplug the connection-cable.

• Connect the new fader and fix it in the device.

CLEANING AND MAINTENANCE

The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.
The following points have to be considered during the inspection:

10006850_V_1_026/26

1) All screws used for installing the devices or parts of the device have to be tighly connected and must not

be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,

trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or

sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.

Disconnect from mains before starting maintenance operation!

DANGER TO LIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no servicable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.

If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.

Should you have further questions, please contact your dealer.

TECHNICAL SPECIFICATIONS

Power supply: 2 x 15 V AC ~
Power consumption: 35 W
Inputs: 2 phono, 12 line, 2 mic
Outputs: 2 Master, 1 Booth, 1 Rec
Minimum input voltage:
Microphone: 1 mV RMS
Phono: 3 mV RMS
Line: 150 mV RMS
Output voltage:
Master 1: 0.75 V/1.5 V RMS or XLR
Master 2: 0.75 V/1.5 V RMS
Booth: 0.75 V/1.5 V RMS
Record: 0.75 V RMS
Headphones: 8 Ohms or more
Outputs: 1 Master-Out, 1 Rec-Out, 1 Booth-Out
Master 1 Out: via 2 additional, balanced XLR-connectors
Master 2 Out: via 2 1/4" mono-jack connectors
Frequency range: 20 - 20 000 Hz
Distortion: <0.03 %
S/N-ratio: >75 dB
Talkover-attenuation: -15 dB
Tone control:
Treble: 10 KHz - 26 dB bis +12 dB
Middle: 1 KHz - 26 dB bis +12 dB
Bass: 100 Hz - 26 dB bis +12 dB
MIC Tone control:
Treble: 10 KHz - 12 dB bis +12 dB
Middle: 1 KHz - 12 dB bis +12 dB
Bass: 100 Hz - 12 dB bis +12 dB
Dimensions (WxDxH): 320 x 320 x 110 mm
Weight: 3 kg

Please note: Every information is subject to change without prior notice. 23.12.2005 ©
