BEDIENUNGSANLEITUNG
USER MANUAL
PM-211
DJ MIXER
Page 2
00072953.DOC, Version 1.0
2/19
Page 3
00072953.DOC, Version 1.0
3/19
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 5
4. BEDIENELEMENTE UND ANSCHLÜSSE................................................................................................... 6
5. INBETRIEBNAHME ...................................................................................................................................... 8
5.1 Installation ................................................................................................................................................ 8
5.2 Anschlüsse............................................................................................................................................... 8
6. BEDIENUNG ................................................................................................................................................. 9
6.1 Grundeinstellung der Eingangskanäle ..................................................................................................... 9
6.2 Einstellung des Ausgangspegels ............................................................................................................. 9
6.3 Überblenden zwischen den Kanälen ....................................................................................................... 9
6.4 Vorhören der Kanäle ................................................................................................................................ 9
6.5 Durchsagen über das DJ-Mikrofon ........................................................................................................ 10
6.6 Tragbares Audiogerät am Aux-Eingang verwenden .............................................................................. 10
7. REINIGUNG UND WARTUNG.................................................................................................................... 10
8. PROBLEMBEHEBUNG .............................................................................................................................. 11
9. TECHNISCHE DATEN ................................................................................................................................ 11
1. INTRODUCTION ......................................................................................................................................... 12
2. SAFETY INSTRUCTIONS .......................................................................................................................... 12
3. OPERATING DETERMINATIONS.............................................................................................................. 13
4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 14
5. SET UP........................................................................................................................................................ 16
5.1 Installation .............................................................................................................................................. 16
5.2 Connections ........................................................................................................................................... 16
6. OPERATION ............................................................................................................................................... 17
6.1 Basic adjustment of the input channels ................................................................................................. 17
6.2 Adjustment of the output level................................................................................................................ 17
6.3 Crossfading between the channels........................................................................................................ 17
6.4 Prefader listening to the channels.......................................................................................................... 17
6.5 Announcements via the DJ microphone ................................................................................................ 18
6.6 Using portable audio devices at the aux input ....................................................................................... 18
7. CLEANING AND MAINTENANCE ............................................................................................................. 18
8. PROBLEM CHART ..................................................................................................................................... 19
9. TECHNICAL SPECIFICATIONS................................................................................................................. 19
Diese Bedienungsanleitung gilt für die Artikelnummer: 10006870
This user manual is valid for the article number: 10006870
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
Page 4
00072953.DOC, Version 1.0
4/19
BEDIENUNGSANLEITUNG
PM-211
DJ-MIXER
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für den OMNITRONIC DJ-Mixer PM-211 entschieden haben. Sie haben
hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten,
sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf nur mit einem geeigneten Netzteil betrieben
werden.
Page 5
00072953.DOC, Version 1.0
5/19
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wenn es
a
ns Netz angeschlossen wird.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb
genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei
entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange
uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten! Kinder und Laien vom Gerät fern
halten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen. Im Geräteinneren befinden sich keine zu wartenden Teile.
Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der DJ-Mixer PM-211 verfügt über zwei Stereo-Eingangskanäle und einen DJ-Mikrofonkanal und ist
speziell für DJ-Anwendungen geeignet. Über den Aux-Eingang auf der Frontplatte lassen sich bequem
tragbare Musikplayer (z. B. iPod) anschließen.
Dieses Produkt ist für den Anschluss an 12 V Wechselspannung zugelassen und wurde ausschließlich zur
Verwendung in Innenräumen konzipiert. Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden.
Das Netzteil ist nach Schutzklasse 2 aufgebaut und das Gerät entspricht Schutzklasse 3.
Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Page 6
00072953.DOC, Version 1.0
6/19

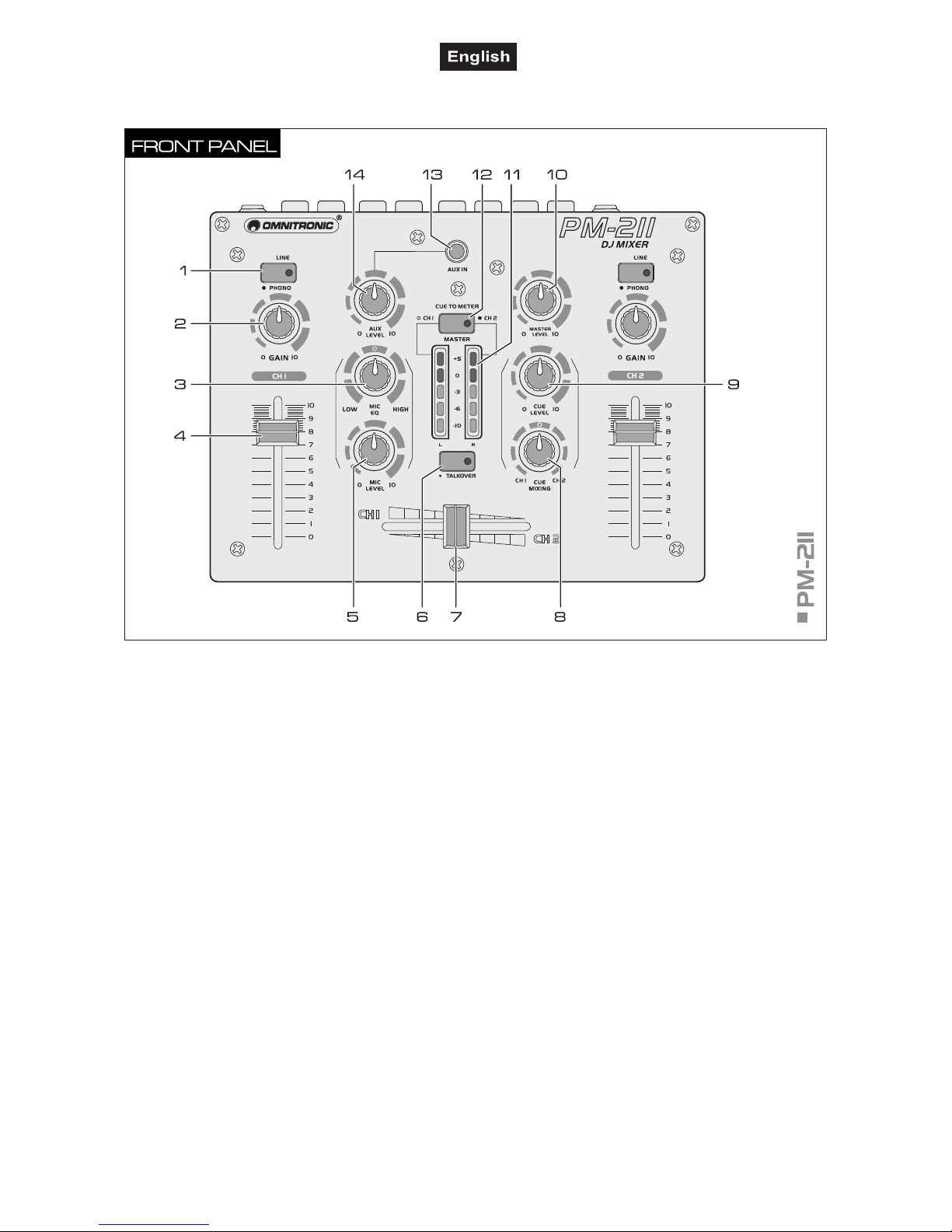

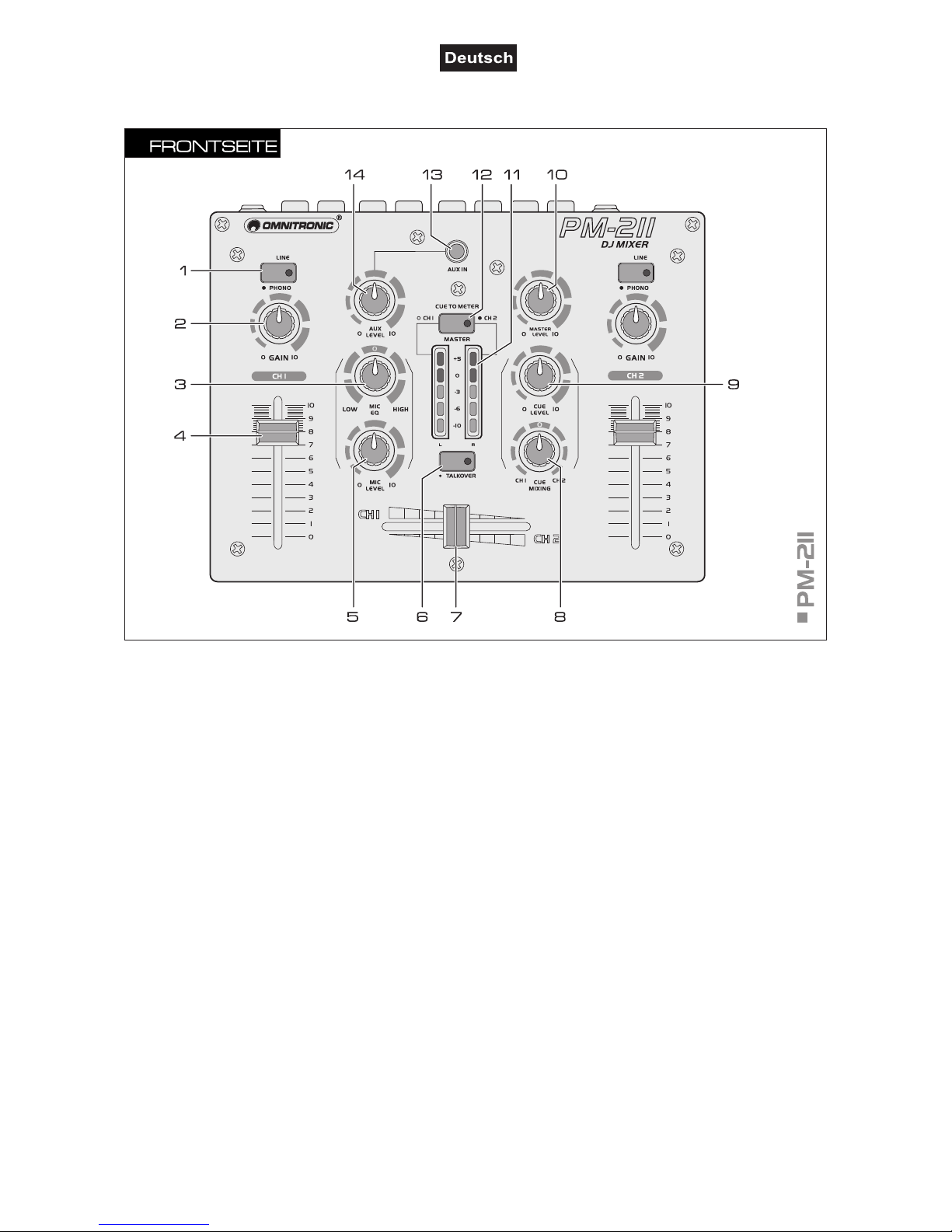

4. BEDIENELEMENTE UND ANSCHLÜSSE
1
Eingangsumschalter
Schalten die rückseitigen Eingänge für die Kanäle 1
und 2 von Line-Eingang auf Phono-Eingang um.
2 Gain-Regler
Regeln die Eingangsverstärkung für die Kanäle 1
und 2.
3 Klangregler für das DJ-Mikrofon
4 Kanalfader
Lautstärkeregler für die Kanäle 1 und 2.
5 Lautstärkeregler für das DJ-Mikrofon
6 Talkover Ein/Aus
Ein-/Ausschalter für die Talkoverfunktion. Bei
gedrückter Taste (rote LED leuchtet) werden bei
einer Mikrofondurchsage die Pegel der Kanäle 1 und
2 automatisch um 20 dB gesenkt.
7 Crossfader
Überblendet zwischen den Kanälen 1 und 2.
8 Regler CUE MIXING
Überblendet zwischen den Kanälen 1 und 2 für den
Kopfhörerausgang.
9
Lautstärkeregler für den Kopfhörerausgang
10 Lautstärkeregler für den Masterausgang
11 LED-Pegelanzeige
Umschaltbare, 6-fache LED-Anzeige des StereoMastersignals bzw. des Monitorsignals im Bereich
-10 dB bis +5 dB. Im Monitormodus wird links das
Signal von Kanal 1 und rechts das Signal von Kanal
2 vor den Fadern angezeigt (prefader).
12 Umschalter LED-Pegelanzeige
• Taste nicht gedrückt: Anzeige des Masterpegels
• Taste gedrückt: Anzeige des Monitorpegels der
Kanäle 1 und 2 (rote LED leuchtet).
13 Aux-Eingang
3,5-mm-Klinkenbuchse für den Anschluss von
Audiogeräten mit Line-Pegel (z. B. tragbarer MP3Player).
Das Aux-Signal wird direkt auf die Mastersumme
gegeben; es wird nicht vom Talkover-Schalter
beeinflusst und kann nicht über Kopfhörer abgehört
werden.
14 Lautstärkeregler für den Aux-Eingang
Page 7
00072953.DOC, Version 1.0
7/19
20
Line/Phono-Eingangsbuchsen
Stereo-Eingänge (Cinch) für die Kanäle 1 und 2
zum Anschluss von Geräten mit Line-Pegel (z. B.
CD-Player) oder Plattenspielern mit Magnettonabnehmersystem.
Mit den zugehörigen Eingangsumschaltern auf
der Frontplatte lassen sich die Eingänge von Lineauf Phono-Signal schalten.
22 Mikrofoneingang
6,3-mm-Klinkenbuchse für den Anschluss eines
dynamischen DJ-Mikrofons.
20 Erdungsklemme
Erdungsklemme für an den Kanälen 1 und 2 angeschlossene Plattenspieler.
15
Netzschalter
Schaltet das Gerät ein und aus.
16 Netzanschluss
Stecken Sie hier die Anschlussleitung des
beiliegenden Netzteils ein.
17 Kopfhöreranschluss
6,3-mm-Klinkenbuchse zum Anschluss eines
Stereo-Kopfhörers.
16 Masterausgang
Stereo-Ausgang (Cinch) zum Anschluss an
Verstärker bzw. anderer Geräte mit Line-Pegel-
Eingang.
19 Aufnahmeausgang
Stereo-Ausgang (Cinch) zum Anschluss eines
Aufnahmegeräts. Der Aufnahmepegel wird vom
Masterregler nicht beeinflusst.
Page 8
00072953.DOC, Version 1.0
8/19
5. INBETRIEBNAHME
5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf. Achten Sie bei der Standortwahl des Geräts darauf, dass
um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wärmeabstrahlung zu
verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

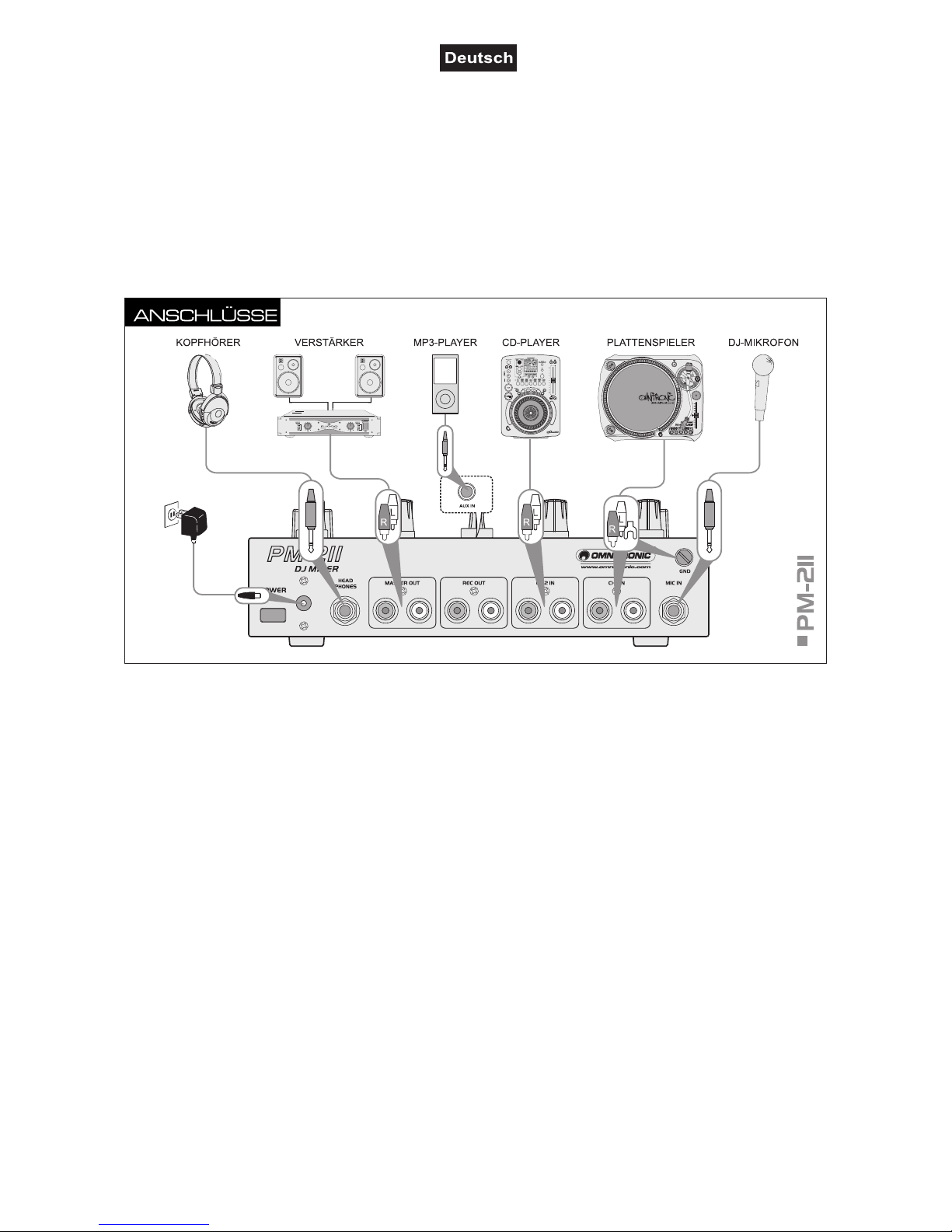

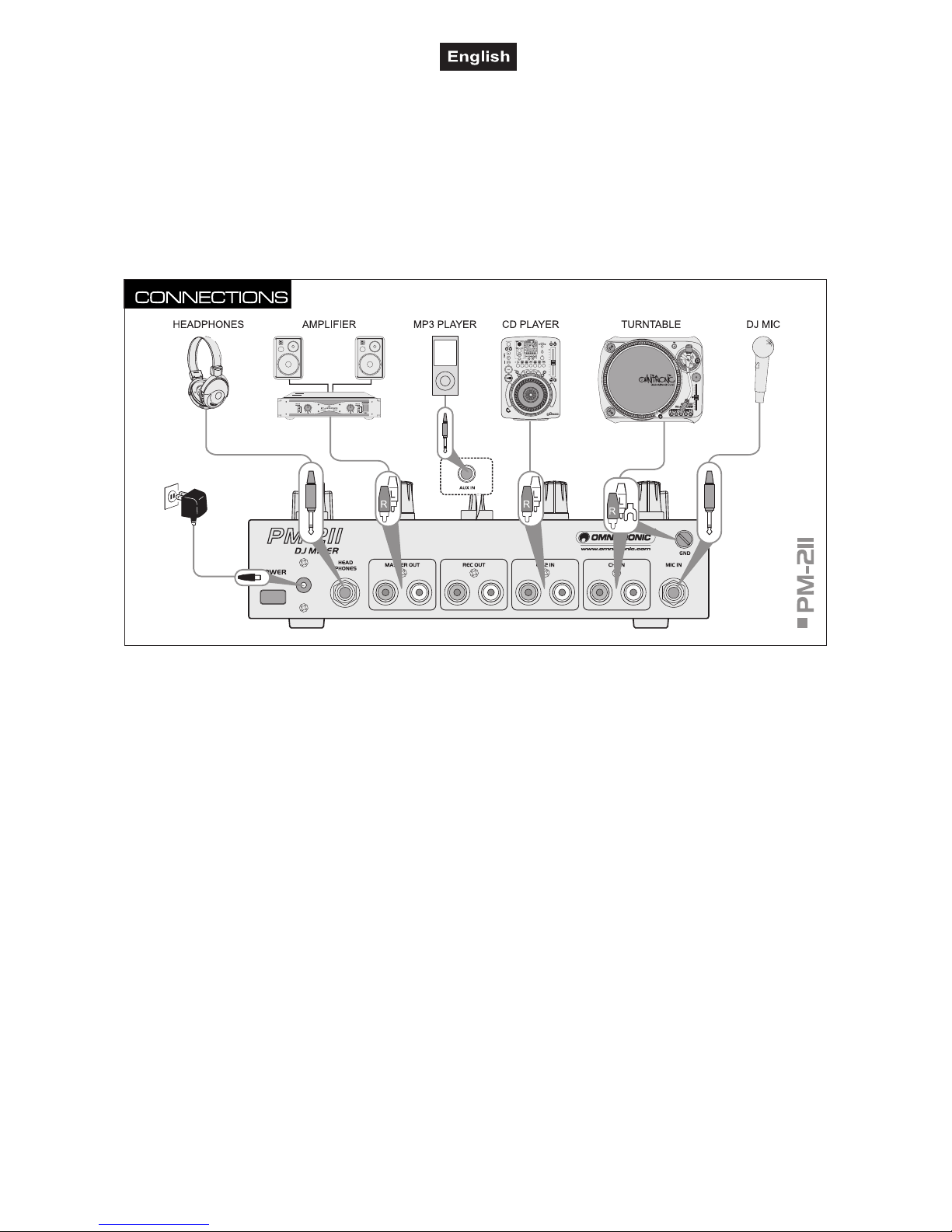

5.2 Anschlüsse
Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern
von Anschlüssen aus.
1 An die Cinch-Eingangsbuchsen CH 1 IN und CH 2 IN können sowohl Geräte mit Line-Pegel-Ausgang
(z. B. CD-Player) als auch Plattenspieler mit Magnettonabnehmersystem angeschlossen werden
(weiße Buchse = linker Kanal, rote Buchse = rechter Kanal). Wenn Ihr Plattenspieler mit einem
separaten Erdungskabel ausgestattet ist, verbinden Sie es mit der Erdungsklemme.
• Für Geräte mit Line-Pegel-Ausgang lassen Sie den zugehörigen Eingangsumschalter ausgerastet.
• Für Plattenspieler drücken Sie den Eingangsumschalter (rote LED leuchtet).
2 An den frontseitigen Aux-Eingang lässt sich über einen 3,5-mm-Stereoklinkenstecker ein Audiogerät mit
Line-Pegel (z. B. tragbarer MP3-Player) anschließen.
3 Ein dynamisches DJ-Mikrofon kann über einen unsymmetrischen 6,3-mm-Klinkenstecker an den
Mikrofoneingang MIC IN angeschlossen werden.
4 Schließen Sie den Verstärker an den unsymmetrischen Cinch-Masterausgang MASTER OUT an.
5 Für Tonaufnahmen schließen Sie Ihr Aufnahmegerät an den Ausgang REC OUT an. Der
Aufnahmepegel ist unabhängig von der Stellung des Masterreglers.
6 Die Eingangskanäle lassen sich über einen Stereokopfhörer vor den Kanalfadern abhören. Schließen
Sie den Kopfhörer an die Buchse HEADPHONES an.
7 Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse und stecken Sie das
Netzteil in eine Steckdose ein.
• Verwenden Sie immer nur dieses passende Netzteil. Trennen Sie immer die Verbindung zum Netz,
wenn Sie die Leitungen umstecken, das Gerät an einen anderen Platz stellen wollen oder bei längeren
Betriebspausen.
Page 9
00072953.DOC, Version 1.0
9/19
6. BEDIENUNG
Stellen Sie vor dem Einschalten den Masterregler auf Null, um Einschaltgeräusche zu vermeiden. Schalten
Sie dann den Mixer mit dem Netzschalter ein und anschließend die nachfolgenden Audiogeräte. Schalten
Sie den PM-211 nach dem Betrieb wieder mit dem Netzschalter aus.
6.1 Grundeinstellung der Eingangskanäle
1 Stellen Sie beide Gain-Regler und den Crossfader in die Mittelposition.
2 Der Masterregler bestimmt den Gesamtpegel aller angeschlossenen Tonquellen. Stellen Sie den
Regler auf ca. 2/3 des Maximums.
3 Drücken Sie die Taste CUE TO METER, um den Monitormodus einzuschalten (rote LED leuchtet). Die
LED-Pegelanzeige zeigt nun links das Signal von Kanal 1 und rechts das Signal von Kanal 2 vor den
Fadern (prefader).
4 Stellen Sie die Eingangsverstärkung für beide Eingangskanäle mit den Kanalfadern anhand der LED-
Pegelanzeige ein. Optimale Aussteuerung liegt vor, wenn bei durchschnittlich lauten Passagen
Pegelwerte im Bereich von 0 dB angezeigt werden. Leuchten die roten LEDs der Pegelanzeige auf, ist
das Kanalsignal übersteuert. Die Kanalfader sollten nach der Pegeleinstellung auf ca. 2/3 des
Maximums stehen. Sind sie sehr wenig oder sehr weit aufgezogen, muss der Pegel durch Regulierung
der Eingangsverstärkung angepasst werden. Drehen Sie den zugehörigen Gain-Regler entsprechend
zu bzw. auf.
6.2 Einstellung des Ausgangspegels
Das Ausgangssignal wird auf den regelbaren Masterausgang sowie auf den nicht regelbaren
Aufnahmeausgang REC OUT gegeben.
1 Rasten Sie die Taste CUE TO METER aus. Die LED-Pegelanzeige zeigt nun das Mastersignal.
2 Regeln Sie mit dem Masterregler das Mastersignal anhand der LED-Pegelanzeige aus. Optimale
Aussteuerung liegt in der Regel vor, wenn bei durchschnittlich lauten Passagen Pegelwerte im Bereich
von 0 dB angezeigt werden. Ist der Ausgangspegel jedoch für das nachfolgende Gerät zu hoch, muss
das Mastersignal entsprechend niedriger ausgesteuert werden.
3 Das Aufnahmesignal am Ausgang REC OUT bleibt von der Stellung des Masterreglers unbeeinflusst.
6.3 Überblenden zwischen den Kanälen
Mit dem Crossfader kann zwischen den Kanälen übergeblendet werden:
• Crossfaderbewegung nach links: Kanal 1 wird eingeblendet und Kanal 2 wird ausgeblendet
• Crossfaderbewegung nach rechts: Kanal 2 wird eingeblendet und Kanal 1 wird ausgeblendet
• Sollen die Signale beider Kanäle mit gleicher Lautstärke zu hören sein, stellen Sie den Crossfader in die
Mittelposition.
6.4 Vorhören der Kanäle
Mit der Vorhörfunktion können Sie jeden der Eingangskanäle über einen an der Buchse HEADPHONES
angeschlossenen Kopfhörer abhören, auch wenn der jeweilige Kanal ausgeblendet ist. Dadurch kann z. B.
der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden.
1 Bestimmen Sie den Kanal für den Kopfhörerausgang mit dem Regler CUE MIXING: Drehen Sie den
Regler nach links um Kanal 1 abzuhören, drehen Sie den Regler nach rechts um Kanal 2 abzuhören. In
der Mittelstellung werden beide Kanäle mit gleicher Lautstärke gehört.
2 Stellen Sie mit dem Regler CUE LEVEL die gewünschte Kopfhörerlautstärke ein.
Page 10
00072953.DOC, Version 1.0
10/19
6.5 Durchsagen über das DJ-Mikrofon
1 Stellen Sie mit dem Regler MIC LEVEL die Lautstärke der Mikrofondurchsage ein.
2 Stellen Sie mit den Klangregler MIC EQ das gewünschte Klangbild ein: Drehen Sie den Regler nach
links für einen bassbetonten Klang, drehen Sie den Regler nach rechts für einen höhenbetonten Klang.
3 Zur besseren Verständlichkeit einer Mikrofondurchsage bei laufendem Musikprogramm drücken Sie die
Taste TALKOVER (rote LED leuchtet), um die Talkover-Funktion zu aktivieren. Die Pegel der Kanäle 1
und 2 werden dann während einer Mikrofondurchsage automatisch um 20 dB gesenkt.
6.6 Tragbares Audiogerät am Aux-Eingang verwenden
Ein an der Buchse AUX IN angeschlossenes tragbares Audiogerät lässt sich für das Hintergrundprogramm
und weniger für das Hauptprogramm verwenden. Dementsprechend wird das Aux-Signal direkt auf die
Mastersumme gegeben; es wird nicht vom Talkover-Schalter beeinflusst und kann nicht über Kopfhörer
abgehört werden.
1 Schalten Sie das externe Audiogerät ein.
2 Mischen Sie das Aux-Signal mit dem Pegelregler AUX LEVEL auf die Mastersumme.
7. REINIGUNG UND WARTUNG
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Page 11
00072953.DOC, Version 1.0
11/19
8. PROBLEMBEHEBUNG
PROBLEM URSACHE LÖSUNG
Das Gerät lässt sich nicht
einschalten.
• Das Netzkabel ist nicht angeschlossen.
• Schließen Sie das Netzkabel an eine
Steckdose an.
Es wird kein oder ein
sehr leises Signal ausgegeben.
• Der Eingangsumschalter befindet
sich in der falschen Stellung.
• Das Anschlusskabel wurde falsch
bzw. nicht angeschlossen.
• Buchse oder Stecker sind
verschmutzt.
• Der Masterpegel ist zu niedrig.
• Stellen Sie den Eingangsumschalter
auf die korrekte Signalquelle ein.
• Schließen Sie das Kabel einwandfrei
an.
• Reinigen Sie die Buchse bzw. den
Stecker und schließen Sie das Kabel
dann erneut an.
• Erhöhen Sie den Pegel mit dem
Masterregler.
Es treten Störgeräusche
oder Verzerrungen auf.
• Der Masterpegel ist zu hoch.
• Der Eingangspegel ist zu hoch.
• Steuern Sie den Masterpegel anhand
der Pegelanzeige mit dem Masterregler
optimal aus.
• Steuern Sie den Kanal anhand der
Pegelanzeige mit dem Gain-Regler
optimal aus.
9. TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
über mitgeliefertes Netzteil
Gesamtanschlusswert: 3 W
Eingänge:
Line/Phono: 2 x Stereo-Cinch
Aux: 3,5-mm-Stereoklinke
DJ-Mikrofon: 6,3-mm-Klinke, unsym.
Ausgänge:
Master: Stereo-Cinch
Record: Stereo-Cinch
Kopfhörer:
6,3-mm-Stereoklinke (S32 )
Frequenzbereich: 20-20000 Hz
Geräuschspannungsabstand: >75 dB
Verzerrung: <0,07 %
Maße (LxBxH): 180 x 140 x 65 mm
Gewicht: 1,2 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
02.11.2012 ©
Page 12
00072953.DOC, Version 1.0
12/19
USER MANUAL
PM-211
DJ MIXER
CAUTION!
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen the OMNITRONIC mixer PM-211. You have acquired a reliable and
powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this
device for many years.
Unpack your mixer.
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.
This device falls under protection-class III. The device must be operated with an appropriate power unit.
Always plug in the power unit least. Make sure that the device is switched off before it is connected to the
mains.
Page 13
00072953.DOC, Version 1.0
13/19
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature
fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might
damage your device. Leave the device switched off until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
o
perate it again. Any damages caused by liquids having entered the device are not subject to warranty!
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
CAUTION: Turn the amplifier on last and off first! Keep away children and amateurs!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. OPERATING DETERMINATIONS
The DJ mixer PM-211 features two stereo input channels and one DJ microphone channel, and is
especially suitable for DJ applications. The front aux (auxillary) input allows convenient connection of
portable music players (e.g. iPod).
This product is allowed to be operated with an alternating current of 12 V and was designed for indoor use
only.
The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the device under protection-class 3.
Do not shake the device. Avoid brute force when operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative humidity must not exceed 50 % with an ambient temperature
of 45° C. This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.
Page 14
00072953.DOC, Version 1.0
14/19

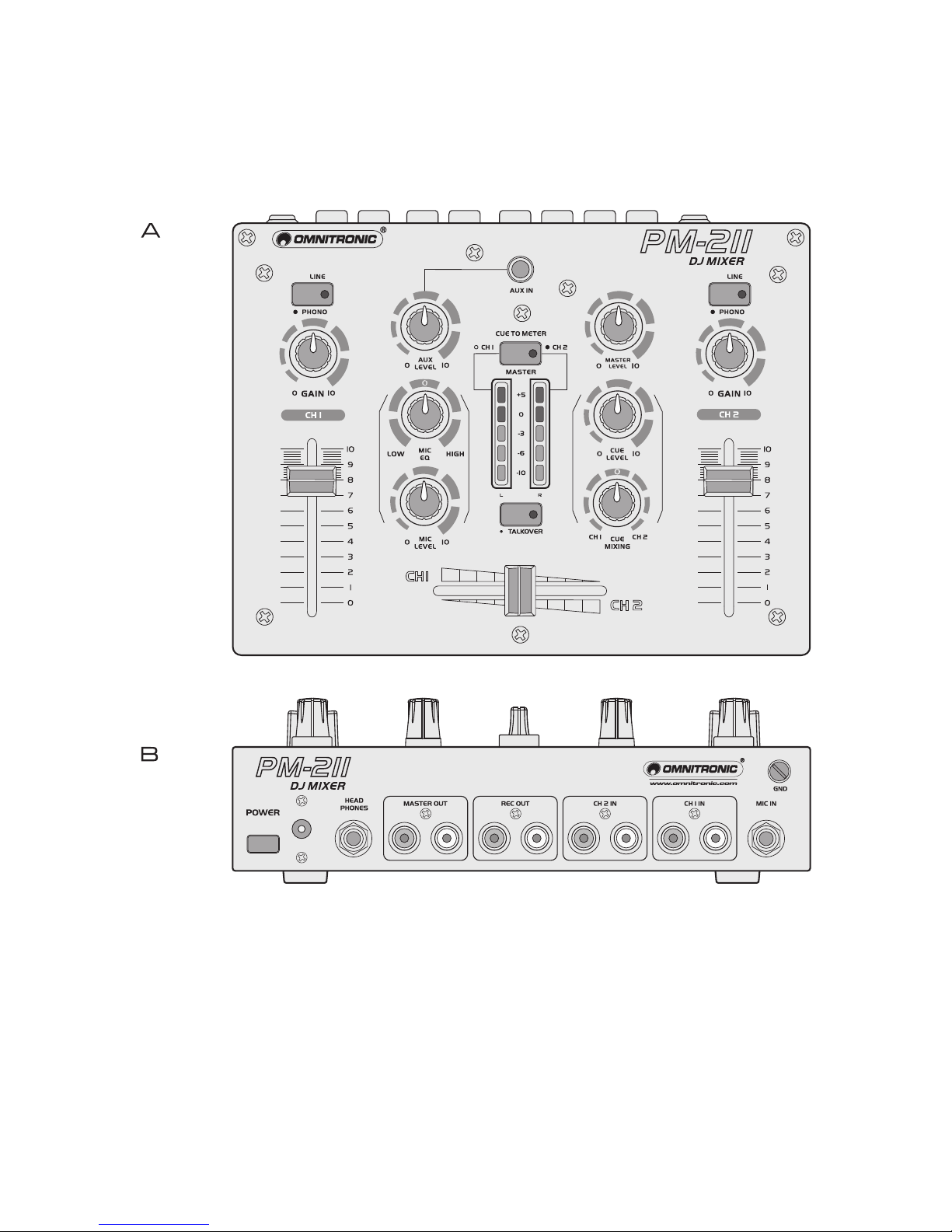

4. OPERATING ELEMENTS AND CONNECTIONS
1
Input selector switches
For switching the rear inputs of channels 1 and 2
from line to phono input.
2 Gain controls
Adjust the input amplification for channels 1 and 2.
3 Tone control for the DJ microphone
4 Channel faders
Level controls for channels 1 and 2.
5 Level control for the DJ microphone
6 Talkover on/off
On/off switch for the talkover function. With the
button engaged (red LED lights), the levels of the
channels 1 and 2 are automatically attenuated by
20 dB when announcements are made with the DJ
microphone.
7 Crossfader
For crossfading between channel 1 and channel 2.
8 Control CUE MIXING
Fades between channel 1 and channel 2 for the
headphones output.
9
Level control for the headphones output
10 Master level control
11 Output level LED meter
Switchable 6-digit LED meter for the stereo master
signal or the monitor signal within the range of -10
dB to +5 dB.
In monitor mode, the prefader signal of
channel 1 is displayed on the left side of the level
meter and the prefader signal of channel 2 on the
right side.
12 Selector switch LED level display
• Switch disenganged: indication of the master level
• Switch engaged: indication of the monitor level of
channels 1 and 2 (red LED lights)
13 Aux input
3.5 mm jack for connecting audio units with line
level (e.g. portable MP3 player). The aux signal is
directly sent to the master outputs; it is not affected
by the TALKOVER switch and cannot be routed to
the headphones output.
14 Level control for the aux input
Page 15
00072953.DOC, Version 1.0
15/19
20
Line/phono inputs
Stereo inputs (RCA) for channels 1 and 2 for
connecting units with line level outputs (e. g. CD
player) or turntables with magnetic system.
With the front input selector switches the inputs can
be switched from line level to phono level.
21 Microphone input
6.3 mm jack for connecting a dynamic DJ
microphone.
22 Ground terminal
Ground clamping screw for turntables connected to
channels 1 and 2.

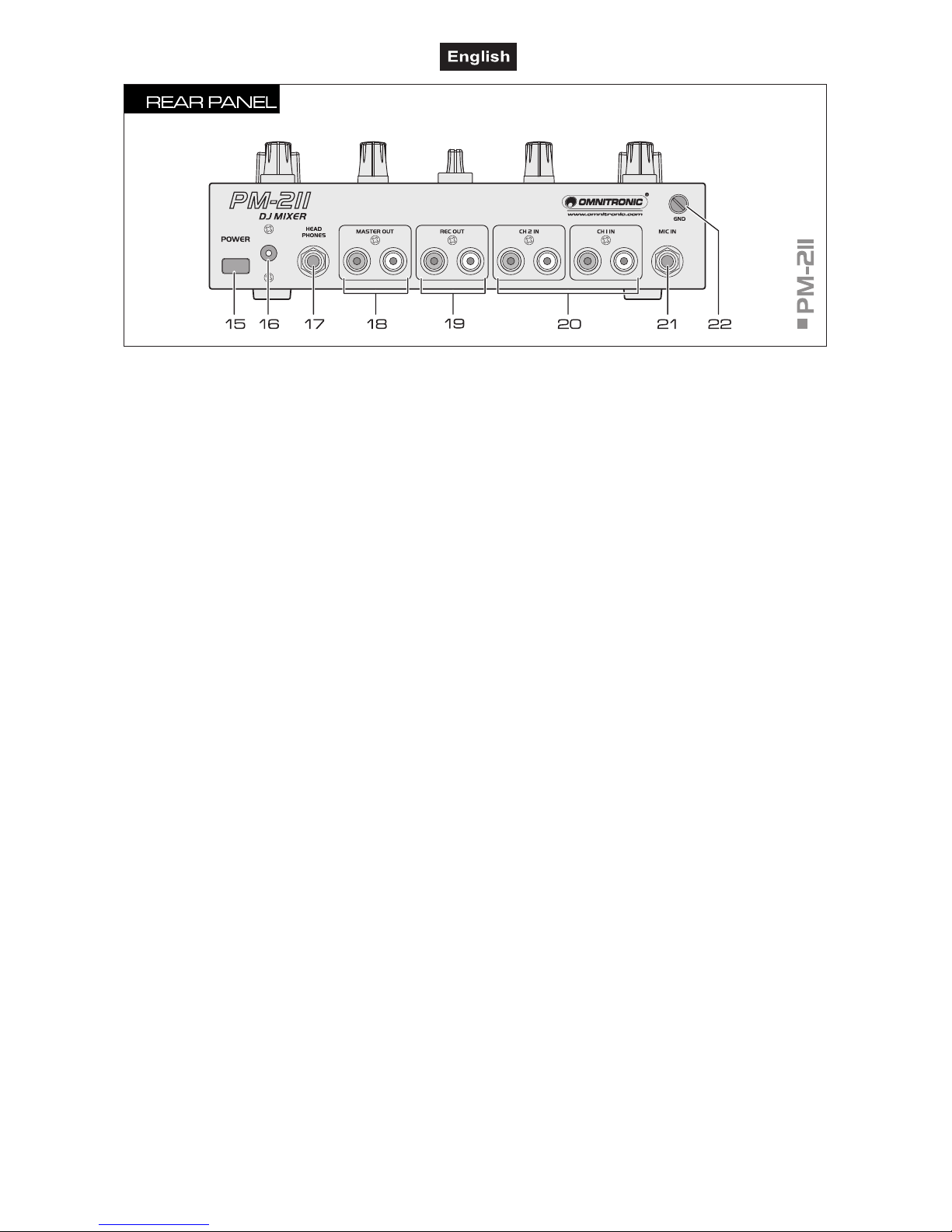

15
Power on/off
Turns the mixer on and off.
16 Power connection
Plug in the supplied power unit here.
17 Headphones output
6.3 mm jack for connecting stereo headphones.
18 Master output
Stereo output (RCA) for connecting an amplifier or
other units with line level input.
19 Recording output
Stereo output (RCA) for connecting a recording
unit. The recording level is independent of the
position of the master control.
Page 16
00072953.DOC, Version 1.0
16/19
5. SET UP
5.1 Installation
Set up the mixer on a plane surface. Please make sure that there is enough space around the unit for
ventilation to improve heat dissipation. Steady overheating will damage the unit.
5.2 Connections
Switch off the mixer prior to connecting any units or to changing any existing connections.
1 Connect units with line level output (e.g. CD players) or turntables with magnetic system to the
corresponding RCA jacks of channels 1 and 2 (white jack = left channel; red jack = right channel). If
your turntable is equipped with a separate ground lead, connect it to the clamping screw.
• For units with line level output, leave the respective input selector switch disengaged.
• For turntables, engage the input selector switch (red LED lights).
2 A further audio unit with line level (e.g. portable MP3 player) can be connected to the front auxiliary
input AUX IN via a 3.5 mm stereo jack plug.
3 Connect a dynamic DJ microphone with an unbalanced 6.3 mm plug to the microphone input MIC.
4 Connect the amplifier to the unbalanced RCA master output.
5 For sound recordings, connect the recording unit to the output REC OUT. The recording level is
independent of the position of the master control.
6 The input channels can be monitored via stereo headphones. Connect the headphones to the 6.3 mm
jack HEAPHONES.
7 Connect the cable of the power unit to the power input and the power unit to a power outlet.
• Use the mixer only with the supplied power unit. Always disconnect the mains connector when you wish
to change connections, move the unit to a different place or if it is not used for a longer period.
Page 17
00072953.DOC, Version 1.0
17/19
6. OPERATION
Prior to switching on, set the master control to zero to avoid damage to the hearing by a volume which is too
high when switching on. Switch on the mixer with the power switch and then the connected units. After
operation, switch off the mixer with the power switch.
6.1 Basic adjustment of the input channels
1 First set both gain controls and the crossfader to mid-position.
2 T
he master control determines the total level of all connected audio sources. Set the control to approx.
2/3 of its maximum.
3 Press the selector switch CUE TO METER to switch on the monitoring mode (red LED lights). Now the
LED level display indicates the prefader signal of channel 1 on the left side and the prefader signal of
channel 2 on the right side.
4 Via the LED level display, adjust the input amplification of both input channels with the channel faders.
An optimum level control is obtained if level values in the 0 dB range are shown at average volume. If
the red LEDs of the meter light up, there is an overload of the channel signal. After level adjustment, the
cannel faders should be at approx. 2/3 of their maximum. With the faders advanced only slightly or very
far, the level must be matched by adjusting the input amplification. Turn up or turn back the respective
gain control accordingly.
6.2 Adjustment of the output level
The output signal is fed to the adjustable master output and to the recording output without individual level
control.
1 Disengage the switch CUE TO METER. Now the LED level display indicates the master signal.
2 Via the LED level display, adjust the master signal to an optimum level with the master control. Usually
an optimum level control is obtained if the LED level display shows values in the 0 dB range at average
volume. However, if the output level at the master output is too high for the following unit, the master
signal must be controlled to a corresponding lower level.
3 The recording signal at the output REC OUT is not affected by the master control.
6.3 Crossfading between the channels
The crossfader allows crossfading between both channels:
• crossfader moved to the left: fade-in of channel 1 and fade-out of channel 2
• crossfader moved to the right: fade-in of channel 2 and fade-out of channel 1
• For hearing the signals of the two channels at the same level, set the crossfader to mid-position.
6.4 Prefader listening to the channels
The cue function allows monitoring each of the input channels via headphones connected to the jack
HEADPHONES even if the corresponding channel is faded out. Thus, it is possible, e. g. to time the moment
for fading in an audio source.
1 For prefader listening to a channel, adjust the control CUE MIXING: Turn the control to the left to
monitor channel 1, turn the control to the right to monitor channel 2. In mid-position, both channels can
be heard at the same volume.
2 Adjust the desired headphones volume with the control CUE LEVEL.
Page 18
00072953.DOC, Version 1.0
18/19
6.5 Announcements via the DJ microphone
1 Adjust the volume of the microphone announcement with the control MIC LEVEL.
2 Adjust the desired sound with the tone control MIC EQ: Turn the control to the left for a more bass-
emphasized sound, turn the control to the right for a more treble-emphasized sound.
3 To improve the audibility of an announcement during the current music program, press the button
TALKOVER (red LED lights) to activate the talkover function. Then during a microphone
announcement, the levels of channels 1 and 2 are automatically attenuated by 20 dB.
6.6 Using portable audio devices at the aux input
Portable audio devices connected to the aux input are intended for background program and not for the main
program. Accordingly, the aux signal is directly sent to the master output; it is not affected by the TALKOVER
switch and cannot be routed to the headphones output.
1 Switch on the connected device.
2 Add the aux signal to the master mix with the level control AUX LEVEL.
7. CLEANING AND MAINTENANCE
Disconnectfrommainsbeforestartingmaintenanceoperation!
DANGERTOLIFE!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
Page 19
00072953.DOC, Version 1.0
19/19
8. PROBLEM CHART
PROBLEM CAUSE REMEDY
The power does not
turn on.
• The power cable is not connected. • Connect the cable to a power outlet.
There is little or no
sound.
• The input selector switch is in the
wrong position.
•
The connection cable was not
connected properly or not connected at all.
• The terminal or plug is dirty.
• The master level is too low.
• Set the selector switch to the correct
signal source.
•
Connect the cable properly.
• Clean and reconnect.
• Increase the level with the master
control.
There is noise or
distortion.
• The master level is too high.
• The input level is too high.
• Via the output meter, adjust the
master level to an optimum level with
the master control.
• Via the output meter, adjust the
channel to an optimum level with the
gain control.
9. TECHNICAL SPECIFICATIONS
Power supply: 230 V AC, 50 Hz ~
via supplied power unit
Power consumption: 3 W
Inputs:
Line/phono: 2 x stereo RCA
Aux: 3.5 mm stereo jack
DJ microphone: 6.3 mm jack, unbal.
Outputs:
Master: stereo RCA
Record: stereo RCA
Headphones:
6.3 mm stereo jack (S32 )
Frequency range: 20-20000 Hz
S/N ratio: >75 dB
Distortion: <0.07 %
Dimensions (LxWxH): 180 x 140 x 65 mm
Weight: 1.2 kg
Please note: Every information is subject to change without prior notice. 02.11.2012 ©
Loading...
