Inhalt
1 Einführung ................................................. 2
Produktmerkmale ....................................... 2
2 Sicherheitshinweise ................................. 3
3 Bedienelemente und Anschlüsse ........... 5
Mixereinheit ................................................ 5
Netzanschluss ............................................ 5
4 Inbetriebnahme ......................................... 7
Montage ...................................................... 7
Anschlüsse herstellen ................................. 7
5 Anwendungen ........................................... 8
Mikrofon und Gitarre ................................... 8
Mischpult ..................................................... 8
Bluetooth ..................................................... 8
6 Bedienung ................................................. 9
Mixereinheit ................................................ 9
Bluetooth-Verbindung mit mobilen
Geräten herstellen ...................................... 9
Bluetooth-Verbindung zwischen
zwei PEN ONE herstellen ........................... 9
7 Reinigung und Wartung ......................... 10
Sicherungswechsel ................................... 10
8 Umweltschutz.......................................... 10
9 Technische Daten ................................... 11
Stecker- und Anschlussbelegungen ......... 12
Produkt-Updates, Dokumentationen, Software und
Support erhalten Sie unter www.omnitronic.de. Die
neueste Version der Bedienungsanleitung finden Sie im
Downloadbereich des Produkts.
© 2023 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung
des Copyrightinhabers weder ganz noch teilweise
reproduziert werden. Der Inhalt dieses Dokuments kann
ohne vorherige Ankündigung modifiziert werden, wenn
Änderungen in Methodik, Design oder Herstellung dies
erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören
den jeweiligen Eigentümern.
D00148607, Version 1.0, Stand 06/07/2023
1 Einführung
Das PEN ONE ist ein aktives Säulen-PA-System
mit einer leistungsfähigen Subwooferbox mit
integriertem 4-Kanal-Power-Mixer und einem
Fullrange-Säulenlautsprecher für mobile
Beschallungsaufgaben. Das Gerät verfügt über
drei Mono-Eingänge (XLR und Klinke) für
Mikrofone, Instrumente und für Line-Quellen,
einen Stereo-Eingang (Cinch) sowie einen AUXEingang für tragbare Audiogeräte. Der Verstärker
liefert eine Leistung von 350 W und 200 W und
wird kabellos per Steckverbindung mit dem
Säulenmodul verbunden. Die neueste Bluetooth-
5.0-Technologie mit TWS-Unterstützung sorgt für
schnelle und stabile Verbindungen zu BluetoothAudioquellen und ermöglicht drahtloses Koppeln
von zwei PEN ONE Systemen für Stereo-Setups.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie
das Gerät installieren und nutzen. Damit Sie sich
und andere keinen Gefahren aussetzen, beachten
Sie bitte unbedingt alle Sicherheitshinweise in
dieser Anleitung und alle auf dem Gerät
angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die
Artikelnummer: 11039101. Bitte bewahren Sie
dieses Dokument für weiteren Gebrauch auf und
geben Sie es ggf. an nachfolgende Besitzer
weiter.
Produktmerkmale
• Transportfreundliches Säulen-PA-System mit
550 Watt Leistung
• Klare, dynamische Wiedergabe mit hoher
Reichweite ideal für DJs, Musiker, Moderatoren
und Events
• Integriertes Bluetooth-Audio-Streaming für
kabellosen Musikgenuss
• Stereo-Bluetooth-Link für drahtlosen StereoBetrieb mit 2 verlinkten Systemen
• 12"-Bassreflex-Subwoofer mit Class-DVerstärkern (350 W + 200 W)
• Säulenlautsprecher mit 8 x 3"-Treibern
• Integriertes 4-Kanal-Mischpult
• 3 Mono-Eingänge Mic/Instrument/Line mit 2Band-EQ und regelbarem Echoeffekt
• 1 Stereo-Eingang Line
• 1 Stereo-AUX-Eingang für Audiogeräte ohne
Bluetooth
• 3 EQ-Presets
• Lieferung enthält Distanzstange, Netzkabel,
Taschen und Haube für die Lautsprecher
Page 3
3
• DE

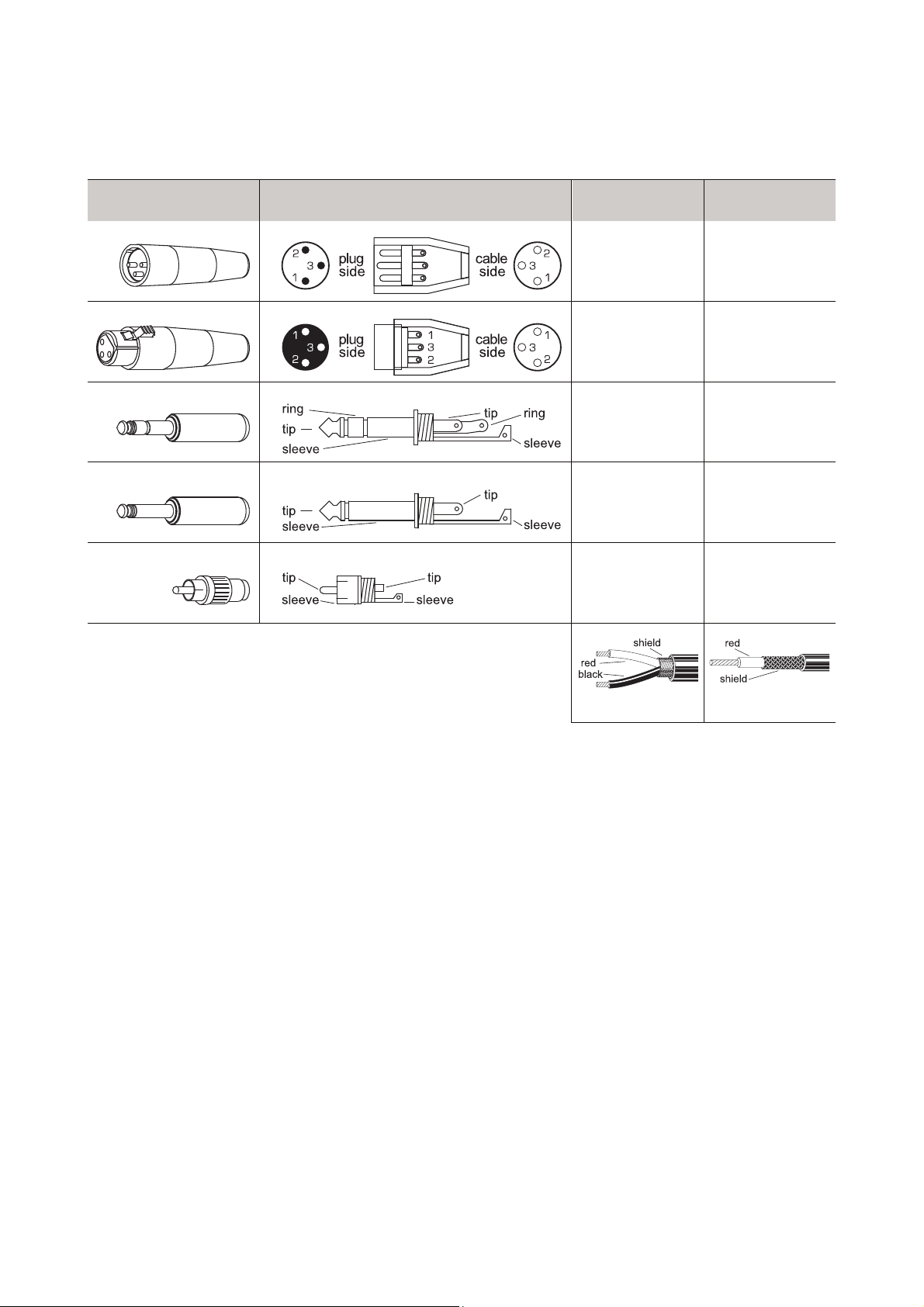

Leitung
Pin International
Sicherheitshinweise
2
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
•
Packen Sie das Gerät aus und überprüfen Sie es
sorgfältig auf Transportschäden, bevor Sie es
verwenden. Im Schadenfall nehmen Sie das Gerät
nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
•
Heben Sie die Verpackung auf. Um das Gerät bei
Transport und Lagerung optimal vor Erschütterungen,
Staub und Feuchtigkeit zu schützen, benutzen Sie
bitte die Originalverpackung.
Schutzklasse
•
Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung
und Frequenz mit dem Typenschild des Gerätes
genau übereinstimmt. Ungeeignete Spannungen und
ungeeignete Steckdosen können zur Zerstörung des
Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
•
Lassen Sie die Netzleitung nicht mit anderen Kabeln
in Kontakt kommen! Seien Sie vorsichtig beim
Umgang mit Netzleitungen und -anschlüssen. Fassen
Sie diese Teile nie mit feuchten Händen an! Feuchte
Hände können tödliche Stromschläge zur Folge
haben.
•
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen
bringen. Bei Missachtung kann es zu
Beschädigungen der Netzleitung, zu Brand oder zu
tödlichen Stromschlägen kommen.
•
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss
stets eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel
beschädigt werden, was zu tödlichen Stromschlägen
führen kann.
•
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
•
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen
werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem
Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Metallteile
•
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile.
Sollten auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.
Flüssigkeit
•
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät
hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
Page 4
4
• DE
Umgebungsbedingungen
•
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
•
Verwenden Sie das Gerät nicht bei Gewitter.
Überspannung könnte das Gerät zerstören. Das
Gerät bei Gewitter allpolig vom Netz trennen
(Netzstecker ziehen).
•
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
•
Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist
und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Installation
•
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder
Inbetriebnahme des Geräts. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
•
Bitte beachten Sie, dass Boxen durch Bassschläge
und Vibrationen verrutschen können. Außerdem
stellen unbeabsichtigte Stöße durch DJs, Musiker
oder das Publikum ein erhöhtes Risiko dar. Deshalb
muss das PA-System immer gegen Verrutschen
gesichert oder der entsprechende Bereich abgesperrt
werden.
Inbetriebnahme
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen,
die sich nicht mit dem Gerät auskennen. Wenn
Geräte nicht mehr korrekt funktionieren, ist das meist
das Ergebnis von unsachgemäßer Bedienung!
•
Bitte achten Sie während des Betriebs darauf, dass
die Lautsprecher stets angenehm klingen. Werden
Verzerrungen hörbar, dann ist davon auszugehen,
dass entweder der Verstärker oder die Lautsprecher
überlastet sind. Dies kann schnell zu Schäden an
beiden Geräten führen. Regeln Sie daher bei
hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast
zerstörte Lautsprecher sind von der Garantie
ausgeschlossen. Kontrollieren Sie regelmäßig mit
einem Schallpegelmesser, ob Sie den geforderten
Grenzwert einhalten.
Gewerbliche Verwendung
•
Beim Einsatz einer Beschallungsanlage in
öffentlichen bzw. gewerblichen Bereichen ist eine
Fülle von Vorschriften zu beachten. Der Betreiber
muss sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Reinigung und Wartung
•
Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.
•
Im Geräteinneren befinden sich außer der Sicherung
keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten
Fachhandel vorbehalten! Sollten einmal Ersatzteile
benötigt werden, verwenden Sie bitte nur
Originalersatzteile.
Transport
•
Soll das Gerät transportiert werden, verwenden Sie
bitte die Originalverpackung, um Transportschäden
zu vermeiden.
Serienbarcode
•
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Eigenmächtige Veränderungen und Garantie
•
Beachten Sie bitte, dass eigenmächtige
Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind.
•
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischem Schlag, etc. verbunden.
Bestimmungsgemäße Verwendung
Das Verstärkersystem PEN ONE dient zur mobilen
Beschallung. Das Gerät wurde ausschließlich zur
Verwendung in Innenräumen konzipiert.
Page 5
5
• DE
6
5
4
3
2
1
10
8
14
12
11
7
16
17
18
9
15

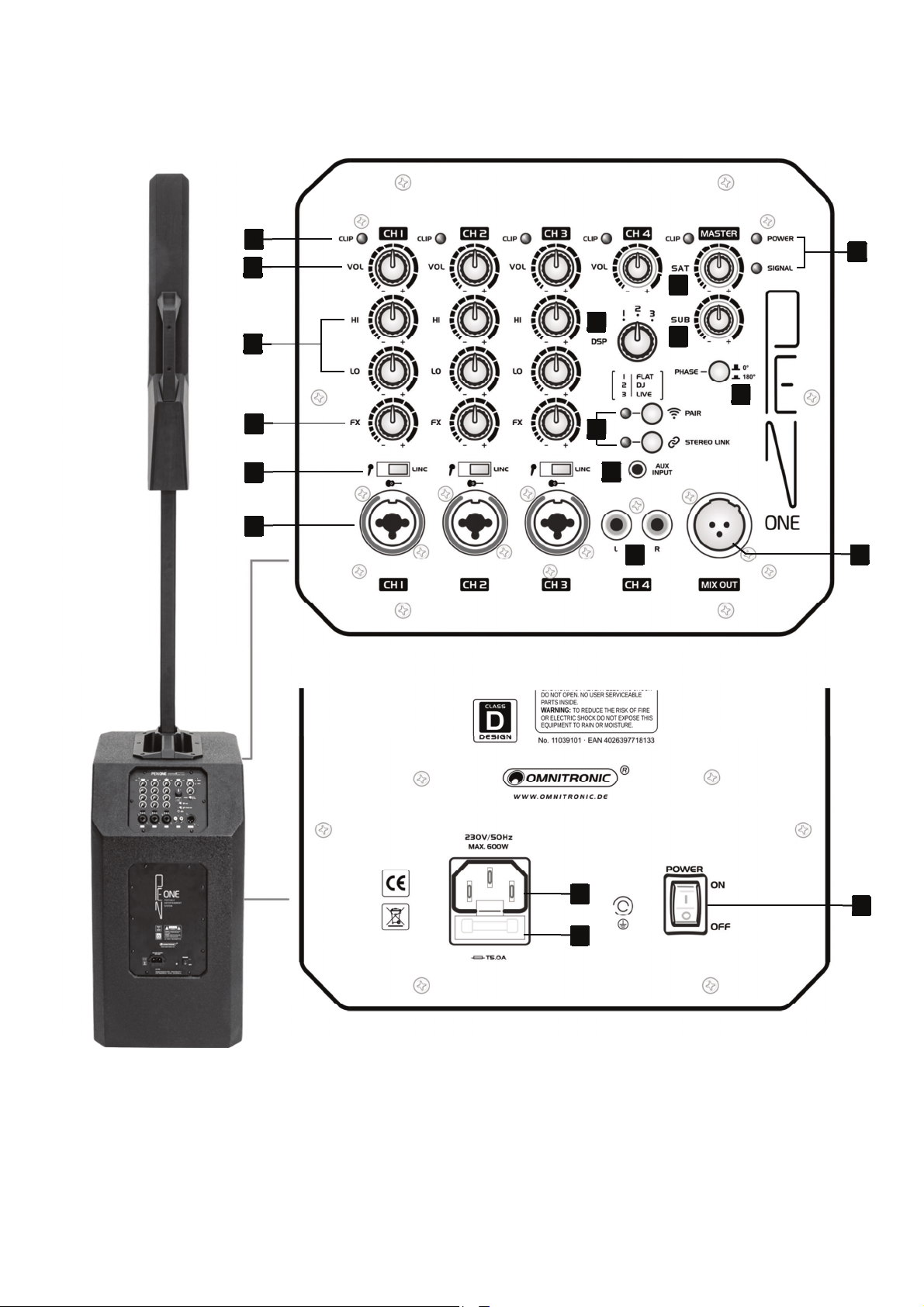

Bedienelemente und Anschlüsse
3
Mixereinheit
Netzanschluss
Page 6
6
• DE
Nr. Element Funktion
1
Übersteuerungsanzeige
Leuchtet bei Übersteuerung der Eingänge CH 1-4. Senken Sie den
Pegel der Signalquellen entsprechend.
2 Pegelregler Zum Mischen des Signals der Eingänge CH 1-4 auf das Mastersignal.
3 Klangregler 2-Band-Klangregelung für die Mono-Eingänge CH 1-3 (LO = Bässe, HI
= Höhen).
4 Intensitätsregler Regelt die Intensität für den internen Echoeffekt der Mono-Eingänge
CH 1-3.
5 Pegelumschalter Der 3-stufige Umschalter dient zur Anpassung des Eingangspegels:
linke Position = für Mikrofone, mittlere Position = für hochohmige
Instrumente, rechte Position = für Audiogeräte mit Line-Ausgang (z. B.
CD-Player).
6 Mono-Eingänge Symmetrische Kombibuchse für die Mono-Eingänge CH 1-3. Schließen
Sie hier Geräte über handelsübliche XLR- oder Klinkenkabel an. Passen
Sie mit den Umschaltern den Eingangspegel an die Signalquellen an.
7 Stereo-Eingang Unsymmetrischer Stereo-Eingang mit Cinch-Buchsen für Kanal 4.
Verwenden Sie ein handelsübliches Cinch-Kabel, um ein Gerät mit LinePegel (z. B. CD-Player) an diesen Eingang anzuschließen.
8 AUX-Eingang Zusätzliche 3,5-mm-Klinkenbuchse zum Anschluss von tragbaren
Audiogeräten (z. B. MP3-Player) für Kanal 4.
9 Bluetooth-Tasten Zum Aktivieren des Bluetooth-Empfängers die Taste PAIR drücken
(Statusanzeige blinkt); zum Zurücksetzen der Verbindung die Taste
erneut drücken.
Für drahtlosen Stereo-Betrieb lassen sich zwei PEN ONE Systeme
koppeln. Dazu die Bluetooth-Quelle mit dem ersten Verstärkersystem
koppeln und die TWS-Taste drücken. Dann am Nebengerät die PAIRTaste drücken. Die PA-Systeme werden nun gekoppelt.
10 DSP-Schalter
Zum Anwählen verschiedener Equalizer-Charakteristiken, passend je
nach Anwendung: Flat = keine Frequenzgangbeeinflussung, DJ = mehr
Präsenz und Bass, LIVE = Bass- und Höhenanhebung.
11 Pegelregler Regelt die Lautstärke für die Satellitenlautsprecher.
12 Pegelregler Regelt die Lautstärke für den Subwoofer.
13 Statusanzeigen CLIP: Leuchtet bei Übersteuerung; dann die Lautstärke reduzieren, bis
die LED nicht bzw. nur noch bei Signalspitzen aufleuchtet.
POWER: Betriebsanzeige
SIGNAL: Eingangssignal liegt an
14 Phasenumkehrschalter Ermöglicht die Umschaltung der Phasenlage, wenn mehrere PA-
Systeme parallel betrieben werden.
15 Signalausgang
16 Netzanschluss
Symmetrische XLR-Buchse zum Weiterleiten des Mischsignals an ein
weiteres PA-System.
Stecken Sie hier die Netzleitung ein.
17 Sicherungshalter Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch
eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät
angegeben.
18 Netzschalter
Schaltet das Gerät ein und aus.
Page 7
7
• DE
Inbetriebnahme
4
Montage

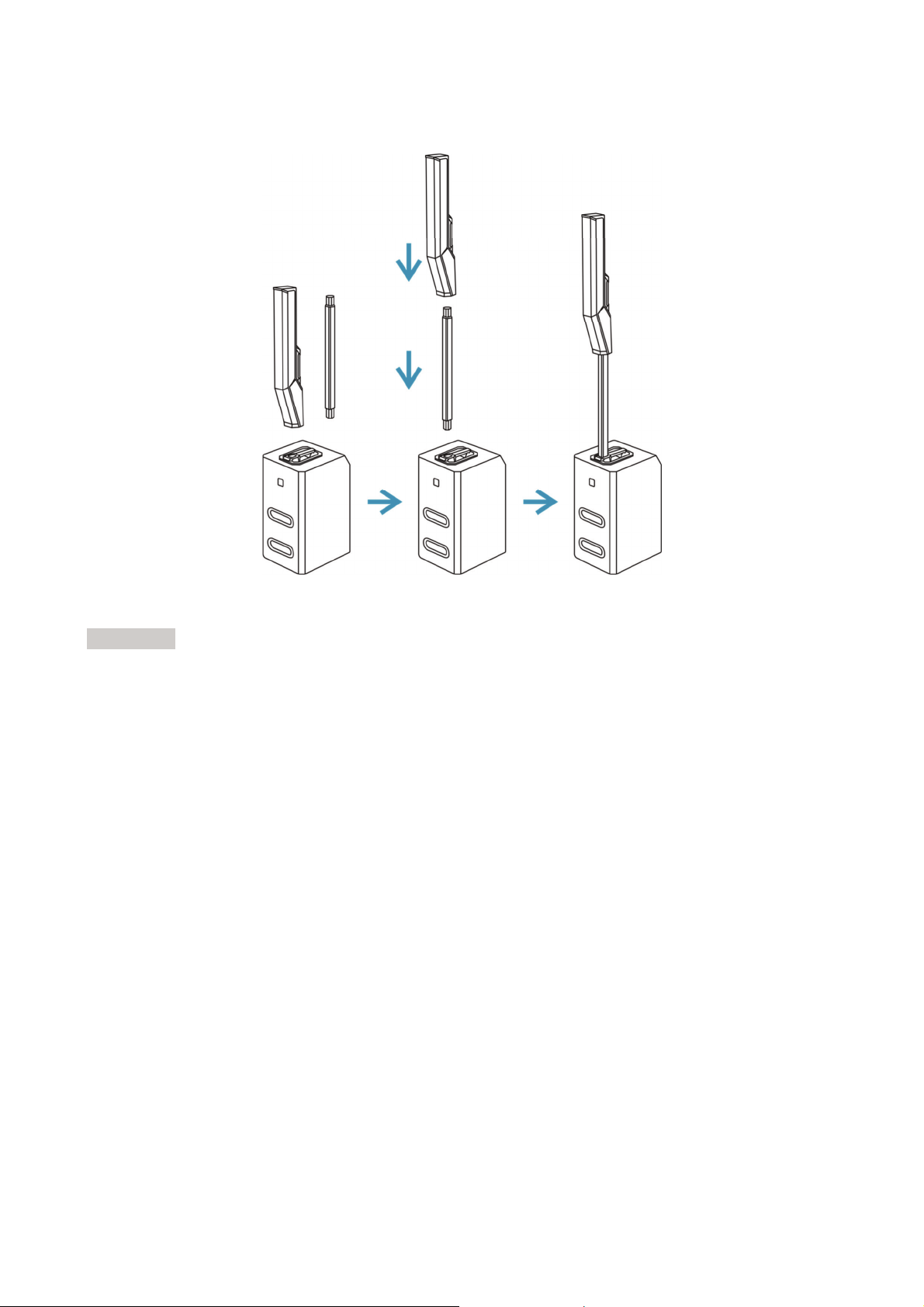

Befolgen Sie die hier gezeigten Schritte zum Befestigen des Säulenmoduls auf der Subwooferbox.
Hinweise
• Stellen Sie das PA-System immer auf einen festen, ebenen, rutschfesten, erschütterungsfreien,
schwingungsfreien und feuerfesten Untergrund auf. Vergewissern Sie sich vor der Montage, dass die
Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann
(z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherboxen darf ohne
zusätzliche Sicherungen niemals 100 cm überschreiten.
• Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.
• Das System muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes
Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!
• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.
Anschlüsse herstellen
Als Tonquellen können Mikrofone, Musikinstrumente und Audiogeräte mit Line-Pegel angeschlossen
werden. Um Störgeräusche zu vermeiden, sollte das PA-System vor dem Herstellen und Trennen von
Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Für eine gute
Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden.
• Schließen Sie an die Eingangsbuchsen der Kanäle 1-3 beliebig dynamische Mikrofone, hochohmige
Instrumente oder Audiogeräte mit Line-Pegel über handelsübliche XLR- oder Klinkenkabel an und passen
Sie mit dem jeweiligen Pegelumschalter den Eingangspegel an die Signalquellen an.
• Für den Anschluss von Audiogeräten mit Line-Pegel stehen in Kanal 4 Cinch-Buchsen und eine 3,5-mmKlinkenbuchse zur Verfügung. Verwenden Sie handelsübliche Cinch- oder Klinkenkabel, um diese
Eingänge z. B. mit einem Mischpult, Keyboard oder MP3-Player zu Verbinden.
• Für eine gleichmäßigere Beschallung von großen Räumen lassen sich zwei oder mehrere der Verstärkersysteme in Reihe schalten. Schließen Sie dazu Ihre Signalquellen an das Hauptsystem an und verbinden
Sie den Mono-Line-Ausgang MIX OUT mit einem der regelbaren Line-Eingänge des ersten Nebensystems.
Dann den entsprechenden Pegelumschalter auf die Position LINE stellen, um den Eingang noch auf LinePegel zu stellen. Verkabeln Sie weitere Nebengeräte in gleicher Weise. Der Ausgang MIX OUT führt das
mit den einzelnen Lautstärkereglern und den Klangreglern eingestellte Mischsignal. Alternativ können auch
andere Audiogeräte mit Line-Pegel-Eingängen (z. B. Mischpult, Aufnahmegerät) an den Ausgang MIX OUT
angeschlossen werden.
Page 8
8
• DE

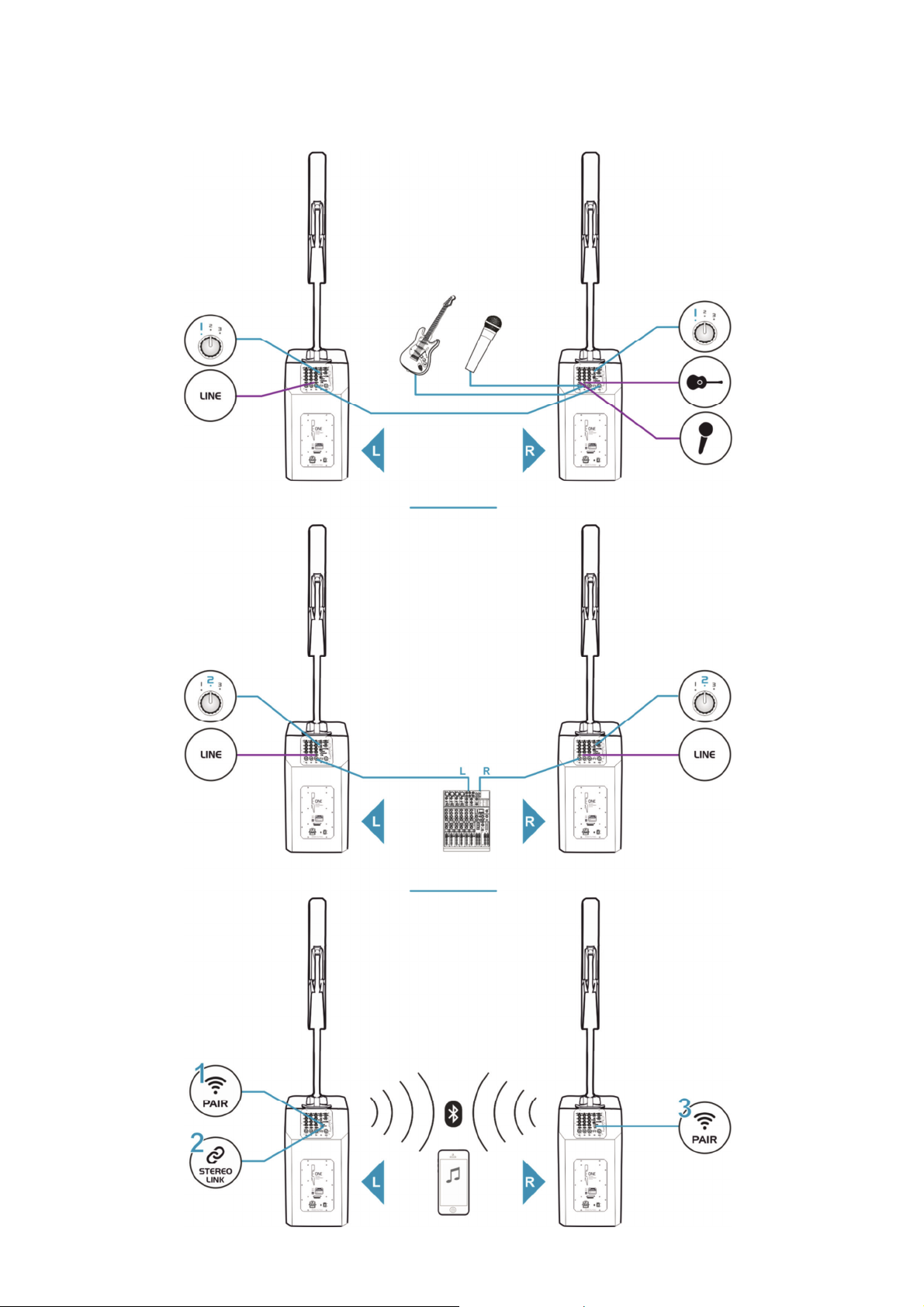

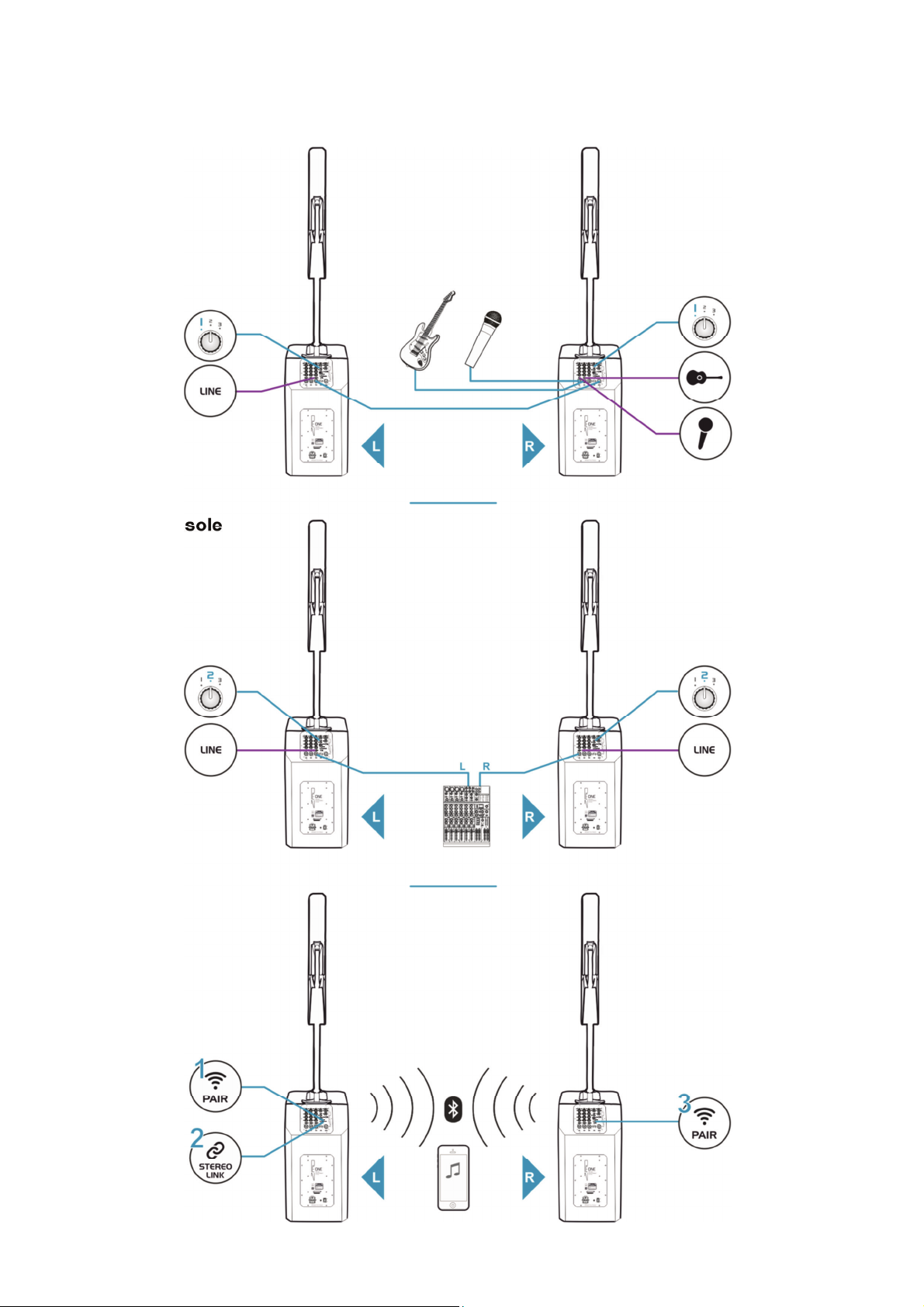

Anwendungen
5
Mikrofon und Gitarre
Mischpult
Bluetooth
Page 9
9
• DE
Bedienung
6
Mixereinheit
1) Stellen Sie vor dem ersten Einschalten des Subwoofers die Pegelregler SAT und SUB in die linke
Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden.
2) Schalten Sie erst die angeschlossenen Tonquellen ein, dann das Verstärkersystem. Die Betriebsanzeige
POWER leuchtet.
3) Stellen Sie die Lautstärke für den Subwoofer mit dem Regler SUB ein und für das Säulenmodul mit dem
Regler SAT. Die Anzeige CLIP leuchtet, wenn der Signalpegel zu hoch ist. Reduzieren Sie die
Lautstärke, bis die LED nicht bzw. nur noch bei Signalspitzen aufleuchtet.
4) Mit dem Schalter DSP lassen sich verschiedene Equalizer-Charakteristiken anwählen: FLAT = keine
Frequenzgangbeeinflussung, DJ = mehr Präsenz und Bass, LIVE = Bass- und Höhenanhebung.
5) Stellen Sie mit den Lautstärkereglern in Kanal 1-4 das gewünschte Lautstärkeverhältnis für die
Signalquellen ein. Lassen Sie die Regler der nicht verwendeten Eingänge stets auf Null.
6) Stellen Sie mit den Klangreglern das gewünschte Klangbild für die Mono-Kanäle CH 1-3 ein. Durch
Verstellen der Regler lassen sich die Höhen (Regler HI) und Bässe (Regler LO) anheben bzw. stark
senken. Stehen die Regler in Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
7) Den Mikrofonsignalen der Kanäle CH 1-3 lässt sich ein Echoeffekt hinzufügen, der über den
eingebauten Effektprozessor erzeugt wird. Stellen Sie die Intensität des Effekts mit dem Regler FX ein.
8) Stellen Sie nach dem Betrieb die Regler SAT und SUB in die linke Anschlagsposition und schalten Sie
den Subwoofer mit dem Netzschalter aus. Die Betriebsanzeige erlischt.

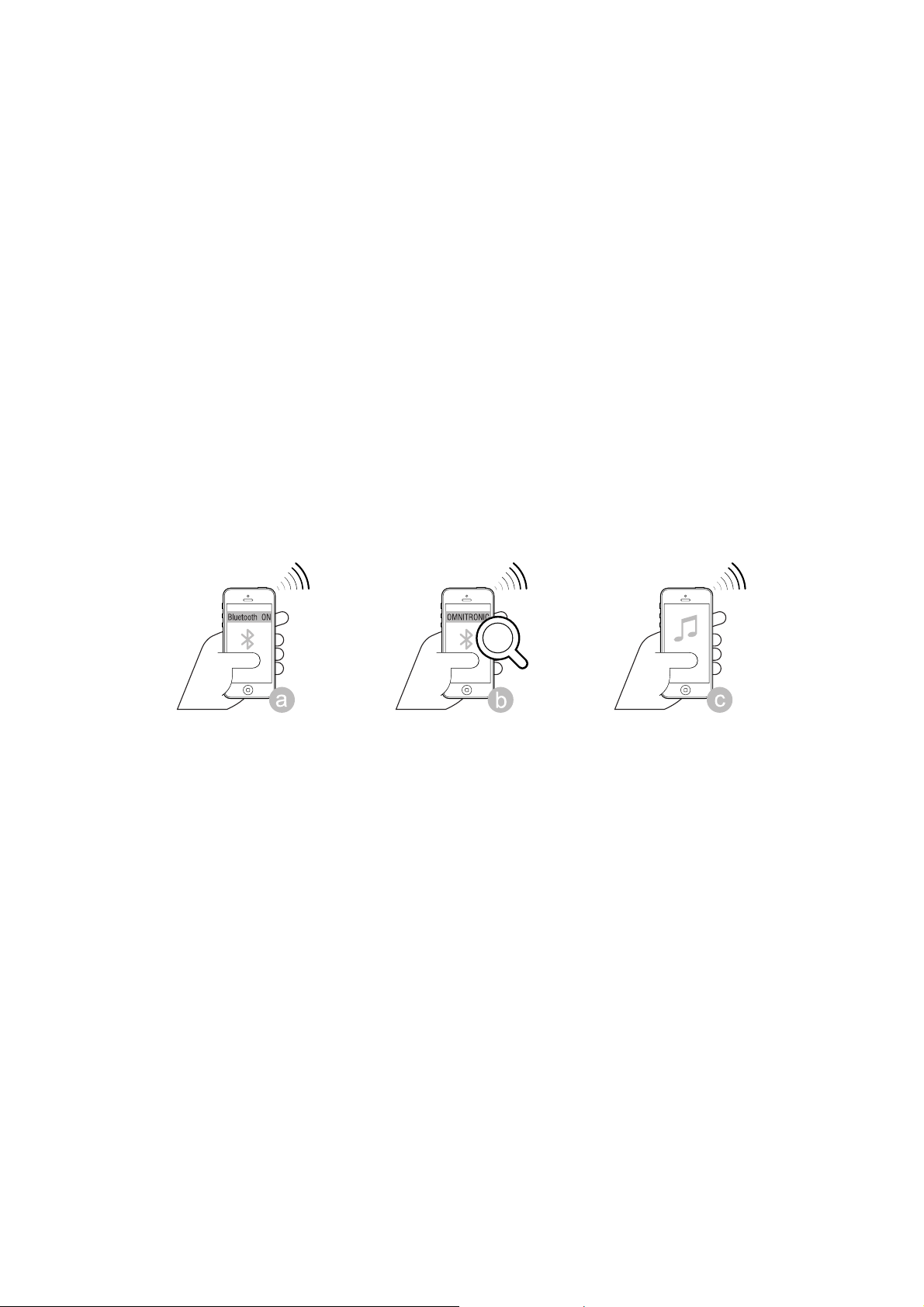

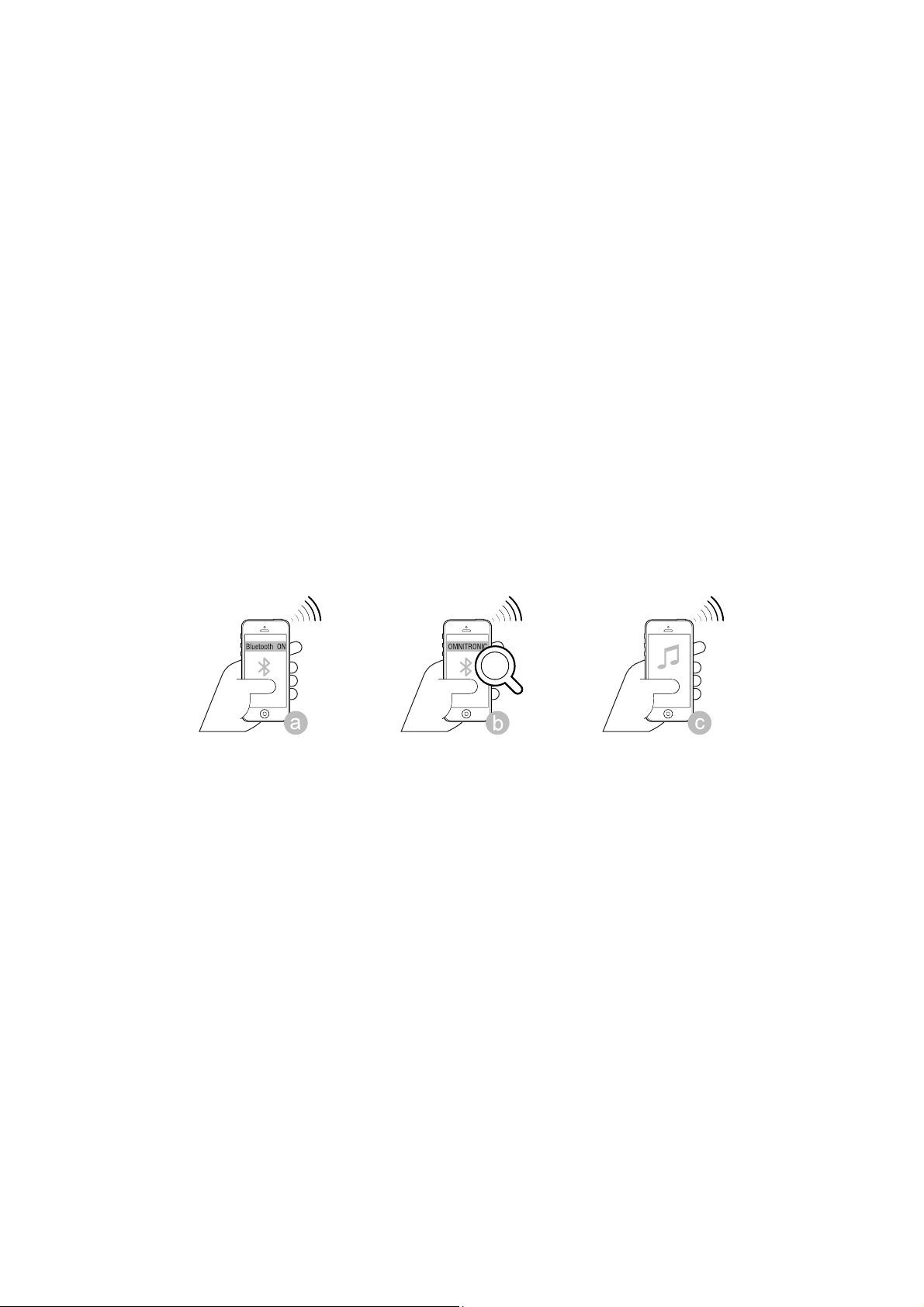

Bluetooth-Verbindung mit mobilen Geräten herstellen
1) Schalten Sie den Bluetooth-Empfänger durch Betätigen der PAIR-Taste ein. Die Statusanzeige blinkt
und das Gerät wechselt in den Pairing-Modus.
2) Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen
Sie „OMNITRONIC PEN ONE“ aus der Liste aus und verbinden Sie die Geräte (Statusanzeige leuchtet
dauerhaft).
3) Starten Sie die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über die das
PA-System wiedergegeben. Mischen Sie mit dem Pegelregler in Kanal 4 das Bluetooth-Signal auf das
Mastersignal.
4) Um die Geräte zu entkoppeln und damit den Bluetooth-Empfänger auszuschalten, drücken Sie die
PAIR-Taste erneut.
Bluetooth-Verbindung zwischen zwei PEN ONE herstellen
Durch die integrierte TWS-Funktion (True Wireless Stereo) lassen sich zwei PEN ONE Verstärkersysteme
per Bluetooth koppeln. Der linke und rechte Audiokanal wird dabei getrennt und ohne Verzögerung in Stereo
über beide Verstärkersysteme wiedergegeben.
1) Koppeln Sie die Bluetooth-Quelle mit dem ersten Verstärkersystem wie zuvor beschrieben.
2) Drücken Sie am ersten Verstärkersystem die TWS-Taste und am Nebengerät die PAIR-Taste. Die PA-
Systeme werden nun gekoppelt und der Ton wird von beiden Geräten wiedergegeben.
Page 10
10
• DE
Reinigung und Wartung
7
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Trennen Sie das Gerät
zuvor vom Netz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Verwenden Sie auf
keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
Klingt das PA-System verzerrt, ist eventuell einer der Lautsprecher defekt. Um weitere Schäden an der Box
zu vermeiden, setzen Sie sich bitte mit einer Fachwerkstatt in Verbindung. Wenn an der Lautsprecherbox
klappernde Geräusche hörbar sind, könnte es sein, dass sich Schrauben durch Vibrationen gelöst haben. In
diesem Fall sollte die Lautsprecherbox von einem Fachmann überprüft werden.
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt
werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Geräts beschädigt
wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich
ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
So gehen Sie vor:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
..............................................................................................................................................................................
Umweltschutz
8
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.
eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Page 11
11
• DE
Technische Daten
9
PEN ONE
Spannungsversorgung: 230 V AC, 50 Hz
Gesamtanschlusswert: 600 W
Verstärkerleistung: LF 350 W RMS + HF 200 W RMS
Verstärkertyp: Class D
Komponenten:
Subwoofer: 30 cm Tieftöner (12")
Satellitenlautsprecher: 8 x 8 cm Tief-/Mitteltöner (3"), 2,5 cm Hochtöner (1")
Frequenzbereich: 45-20000 Hz
Maximaler Schalldruck: 125 dB (1 m)
Abstrahlverhalten: 120° x 16° (H x V)
Audioeingänge: 3 x Kombination XLR/6,3-mm-Klinke
1 x Stereo-Cinch
1 x 3,5-mm-Klinke
Audioausgang: 1 x XLR
DSP-Modul: 24 Bit, 96 kHz Abtastrate
3 EQ-Presets (Flat, DJ, Live)
Schutzschaltungen: Kurzschluss, Überspannung, Überhitzung
Bluetooth: Version 5.0 mit Stereo-Link (TWS)
Trägerfrequenz: 2,4 GHz
Reichweite: ca. 20 m
Gehäuse:
Subwoofer: 15 mm MDF, Metallgitter, Steckverbindung für Säulenmodul
Säulenmodul: Schlagfestes ABS-Gehäuse
Maße (L x B x H), Gewicht:
Subwoofer: 422 x 360 x 710 mm, 21 kg
Satellitenlautsprecher: 156 x 100 x 782, 5 kg
Distanzstange: 49 x 38 x 800 mm, 600 g
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Page 12
12
• DE

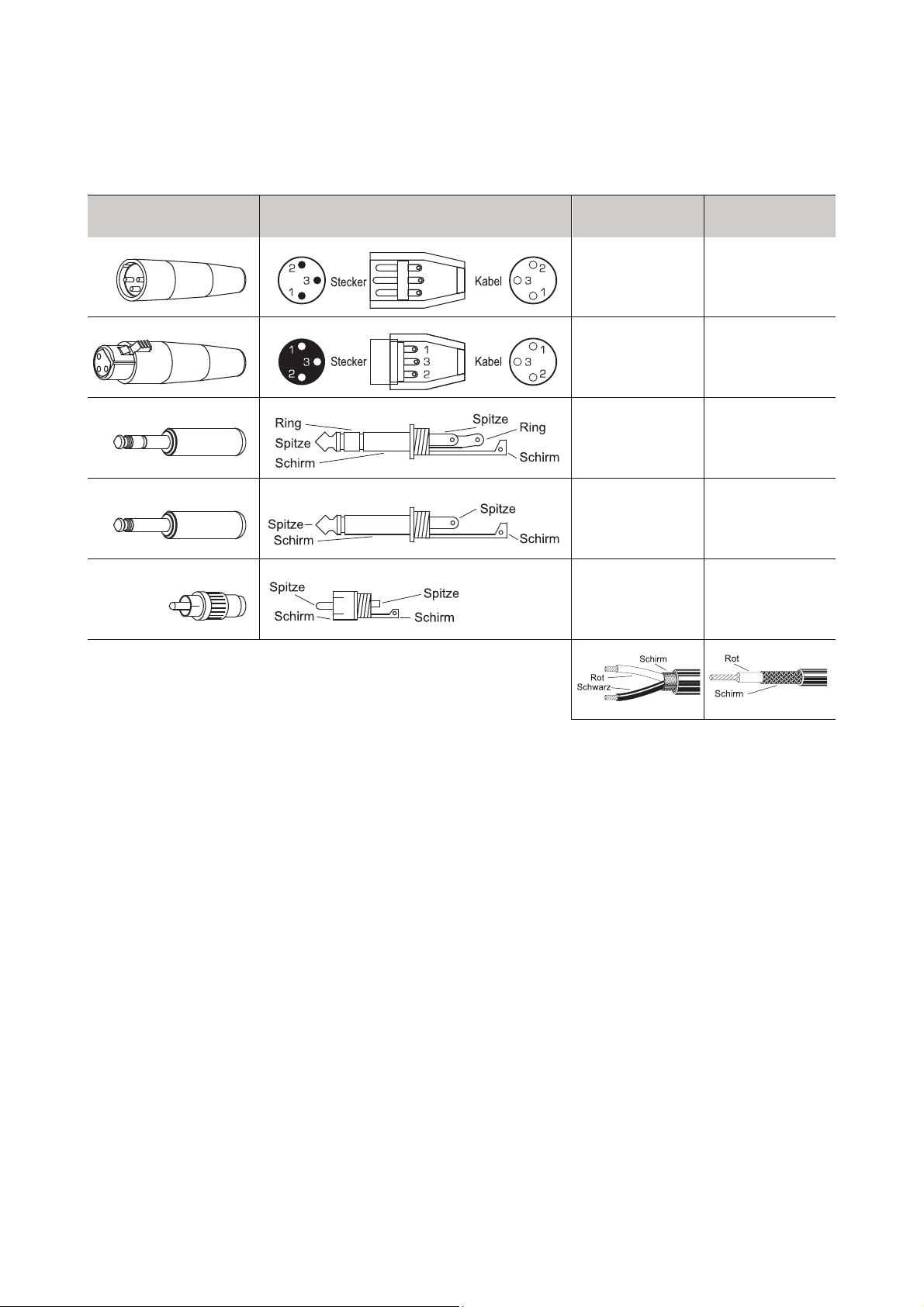

Stecker- und Anschlussbelegungen
Das PA-System bietet eine Vielzahl von Möglichkeiten für den symmetrischen oder unsymmetrischen
Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem
Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt
werden. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend
finden Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
XLR, männl.
XLR, weibl.
6,3-mm-Klinke, stereo
6,3-mm-Klinke, mono
Cinch
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schwarz = 3
Schirm = 1
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Unsymmetrischer
Anschluss
Rot = 2
Schirm = 1 + 3
Rot = 2
Schirm = 1 + 3
Rot = Spitze
Schirm = Schaft +
Ring
Rot = Spitze
Schirm = Schaft
Rot = Spitze
Schirm = Schaft
Page 13
13
• EN
Contents
1 Introduction ............................................. 13
Product features ....................................... 13
2 Safety Instructions ................................. 14
3 Operating Elements and Connections . 16
Mixer section............................................. 16
Power section ........................................... 16
4 Setup ........................................................ 18
Installation ................................................. 18
Making the connections ............................ 18
5 Applications ............................................ 19
Microphone and guitar .............................. 19
Mixing console .......................................... 19
Bluetooth ................................................... 19
6 Operation ................................................. 20
Mixer unit .................................................. 20
Setting up a Bluetooth connection with
mobile devices .......................................... 20
Setting up a Bluetooth Link between two
PEN ONE .................................................. 20
7 Cleaning and Maintenance .................... 21
Replacing the fuse .................................... 21
8 Protecting the Environment .................. 21
9 Technical Specifications ........................ 22
Cable connections .................................... 23
For product updates, documentation, software and
support please visit www.omnitronic.de. You can find
the latest version of this user manual in the product’s
download section.
© 2023 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any
form without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing.
All trademarks mentioned herein are the property of
their respective owners.
D00148607,
version 1.0, publ. 06/07/2023
1 Introduction
The PEN ONE is an active column PA system
with a high-power subwoofer with 4-channel
power mixer and a full-range column speaker for
mobile applications. The system offers three
mono inputs (XLR and 6.3 mm jack) for
microphones, instruments and line sources, one
stereo input (RCA), as well as one AUX input for
portable audio players. The amplifier supplies a
power of 350 W and 200 W and offers cable-free
plug-in connection for the column module. The
latest Bluetooth 5.0 technology with TWS support
ensures fast and stable wireless connections to
Bluetooth audio sources and links two PEN ONE
systems for stereo setups.
This user manual will show you how to install and
operate the PA system. Users of this product are
recommended to carefully read all warnings in this
manual and on the unit in order to protect yourself
and others from damage.
This user manual is valid for item number:
11039101. Please save this document for future
needs and pass it on to further owners.
Product features
• Highly portable column PA system with 550
watts power
• Clear, dynamic sound and wide coverage for
DJs, musicians, presenters and events
• Stereo Bluetooth link for wireless stereo
operation with 2 systems linked together
• 12" bassreflex subwoofer with class D amplifiers
(350 W + 200 W)
• Column speaker with 8 x 3" drivers
• Integrated Bluetooth audio streaming
• Built-in 4-channel mixer
• 3 mono inputs mic/instrument/line with 2-band
EQ and adjustable echo effect
• 1 stereo line input
• 1 stereo AUX input connects any non-Bluetooth
device
• 3 EQ presets
• Delivery includes distance tube, power cable and
speaker bags
Page 14
14
• EN
Cable
Pin International
Safety Instructions
2
CAUTION!
Keep this device away from rain and moisture!
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
HEALTH HAZARD!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
This PA system has left our premises in absolutely perfect condition. In order to maintain this condition and
to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Unpacking
•
Please make sure that there are no obvious
transport damages. Should you notice any
damages, do not take the device into operation and
immediately consult your local dealer.
•
Save the package and all packing materials. In the
event that a fixture must be returned to the factory,
it is important that the fixture be returned in the
original factory box and packing.
Protection Class
•
This device falls under protection class I. The
power plug must only be plugged into a protection
class I outlet. The voltage and frequency must
exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the
destruction of the device and to mortal electrical
shock.
Power Cord
•
Always plug in the power plug least. The power
plug must always be inserted without force. Make
sure that the plug is tightly connected with the
outlet.
•
Never let the power cord come into contact with
other cables! Handle the power cord and all
connections with the mains with particular caution!
Never touch them with wet hands, as this could
lead to mortal electrical shock.
•
Never modify, bend, strain mechanically, put
pressure on, pull or heat up the power cord. Never
operate next to sources of heat or cold. Disregard
can lead to power cord damages, fire or mortal
electrical shock.
•
The cable insert or the female part in the device
must never be strained. There must always be
sufficient cable to the device. Otherwise, the cable
may be damaged which may lead to mortal
damage.
•
Make sure that the power cord is never crimped or
damaged by sharp edges. Check the device and
the power cord from time to time.
•
The occupation of the connection cables is as
follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply
network, a disconnection switch with a minimum
opening of 3 mm at every pole has to be included
in the permanent electrical installation. The device
must only be connected with an electric installation
carried out in compliance with the IEC standards.
The electric installation must be equipped with a
Residual Current Device.
Liquids
•
There must never enter any liquid into power
outlets, extension cords or any holes in the housing
of the device. If you suppose that also a minimal
amount of liquid may have entered the device, it
must immediately be disconnected. This is also
valid, if the device was exposed to high humidity.
Also if the device is still running, the device must
be checked by a specialist if the liquid has reduced
any insulation. Reduced insulation can cause
mortal electrical shock.
Foreign Objects
•
There must never be any objects entering into the
device. This is especially valid for metal parts. If
any metal parts like staples or coarse metal chips
enter into the device, the device must be taken out
of operation and disconnected immediately.
Malfunction or short-circuits caused by metal parts
may cause mortal injuries.
Page 15
15
• EN
Ambient Conditions
•
The ambient temperature must always be between
-5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative
humidity must not exceed 50 % with an ambient
temperature of 45° C.
•
This device must only be operated in an altitude
between -20 and 2000 m over NN.
•
Never use the device during thunderstorms. Over
voltage could destroy the device. Always
disconnect the device during thunderstorms.
•
This device must never be operated or stockpiled
in surroundings where splash water, rain, moisture
or fog may harm the device. Moisture or very high
humidity can reduce the insulation and lead to
mortal electrical shocks.
•
When using smoke machines, make sure that the
device is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between
smoke machine and device.
Installation
•
Do not shake the device. Avoid brute force when
installing or operating the device. When choosing
the installation spot, please make sure that the
device is not exposed to extreme heat, moisture or
dust. There should not be any cables lying around.
You endanger your own and the safety of others!
•
Please note that speaker systems could move due
to bass beats and vibrations. Furthermore,
unintended pushes from DJs, musicians or the
audience present further risk. This is why the
speaker system must always be secured against
moving or the respective area has to be blocked.
Setup
•
Operate the device only after having familiarized
with its functions. Do not permit operation by
persons not qualified for operating the device. Most
damages are the result of unprofessional
operation!
•
During the operation, please make sure that the
loudspeakers always sound well. When distortions
can be heard, either the amplifier or the
loudspeakers are overloaded. Overloads can
quickly lead to amplifier or speaker damage. In
order to avoid damage, please reduce the volume
immediately when distortions can be heard. Always
check the sound pressure level with a meter in
order to keep to the threshold.
Commercial Use
•
Operating an amplification system in public or
industrial areas, a series of safety instructions have
to be followed. The operator must therefore inform
himself on the current safety instructions and
consider them.
Cleaning and Service
•
Disconnect from mains before cleaning! Never use
solvents or aggressive detergents in order to clean
the device! Rather use a soft and damp cloth.
•
There are no serviceable parts inside the device
except for the fuse. Maintenance and service
operations are only to be carried out by authorized
dealers! Should you need any spare parts, please
use genuine parts.
Serial Barcode
•
Never remove the serial barcode from the device
as this would make the guarantee void.
Modifications and Guarantee
•
Please consider that unauthorized modifications on
the speaker system are forbidden due to safety
reasons!
•
If this device will be operated in any way different
to the one described in this manual, the product
may suffer damages and the guarantee becomes
void. Furthermore, any other operation may lead to
dangers like short-circuit, burns, electric shock, etc.
Intended Use
The PA system PEN ONE serves for mobile PA
applications and was designed for indoor use only.
Transport
•
Please use the original packaging if the device is to
be transported.
Page 16
16
• EN
6
5
4
3
2
1
10
8
14
12
11
7
15
16
17
18
9
Operating Elements and Connections
3
Mixer section
Power section
Page 17
17
• EN
No. Element Function
1 Clip indicator Lights up when inputs CH 1-4 are overloaded. Lower the level of the
signal sources accordingly.
2 Volume controls
To mix the signals of the mono inputs CH 1-3 to the master signal.
3 Tone controls
2-band EQ for tuning the tone of the mono inputs CH 1-3.
4 FX controls Adjusts the intensity of the internal echo effect of the mono inputs CH 1-
3.
5 Input level switch The 3-position switch is used to adjust the input level: left position = for
microphones, middle position = for high-impedance instruments, right
position = for audio devices with line output (e.g. CD players).
6 Mono inputs Channels 1-3 provide balanced mono inputs with combo connectors.
Use standard XLR or 6.3 mm cables to connect microphones, highimpedance music instruments or line-level devices to these inputs. Then
adjust the input level with the corresponding selector switch.
7 Stereo input Unbalanced stereo RCA input for channel 4. Use a standard stereo
RCA cable to connect a line-level device (e.g. CD player) to this input.
8 AUX input 3.5 mm jack for connecting portable audio units with line level (e.g. MP3
player) to channel 4.
9 Bluetooth buttons Press this button to turn on the Bluetooth receiver (status indicator starts
flashing); press this button again to reset the Bluetooth connection.
Two PEN ONE systems can be paired for wireless stereo operation. To
do this, pair the Bluetooth source with the first PA system and press the
TWS button. Then press the PAIR button on the secondary unit. The PA
systems are now paired.
10 DSP switch To select various equalizer presets according to your application: FLAT
= frequency response is not affected, DJ = increased presence and
bass, LIVE = low and high frequency boost.
11 Level control
12 Level control
13 Status indicators
Adjusts the volume for the satellite speakers.
Adjusts the volume for the subwoofer.
CLIP: This indicator lights when the internal power amplifier section is
overloaded. Reduce the volume until the LED does not light anymore, or
only at signal peaks.
POWER: Speaker is powered on.
SIGNAL: Input signal is present.
Phase reversal switch
14
Allows switching the phase from 0° to 180° when multiple PA systems
are operated in parallel.
15 MIX OUT output XLR jack for routing the mixed signal (mono) to devices with line-level
inputs, e.g. another amplifier system.
16 Power input
17 Fuse holder
Used to plug in the supplied power cord.
Only replace the fuse when the device is disconnected from mains. Only
use fuses of the same rating and power. The correct fuse value is
specified on the rear panel.
18 Power switch
Turns power to the PA system on and off.
Page 18
18
• EN
Setup
4
Installation
Follow the steps shown here to attach the column module to the subwoofer.
Notes
• Always install the speakers at a solid, plane, anti-slip, vibration-free, oscillation-free and fire-resistant
location. Before installing the system, make sure that the installation area can hold a minimum point load of
5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speakers must never be installed
higher than 100 cm without secondary attachment.
• Satellite systems must only be installed on a plane area with a maximum inclination angle of 5°.
• The system has to be installed out of the reach of people. An unintended movement of the load has to be
avoided - also in case of fire!
• Depending upon the individual installation spot, all necessary measures against movement and for
securing the standing safety have to be taken.
Making the connections
As signal source, microphones, music instruments and audio units with line level can be connected. To avoid
interfering noise, switch off the PA system or set the output controls to minimum prior to connecting and
disconnecting equipment. Be sure to use only high-grade cables.
• Use standard XLR or 6.3 mm cables to connect dynamic microphones, instruments or line-level devices to
the inputs of channel 1-3. Then adjust the input level with the corresponding selector switch.
• Connect cabled audio devices with line level to the RCA inputs or 3.5 mm jack of channel 4. Use standard
stereo RCA or jack cables to connect e.g. a CD player, keyboard or MP3 player to this input.
• Finally, connect the supplied power supply cable to the corresponding input and the mains plug to an outlet
(230 V~, 50 Hz).
• For larger indoor PA applications where the sound has to be radiated as even as possible, two or more PA
systems may be connected in series. For this connect your signal sources to the primary unit and connect
the mono line output MIX OUT to one of the adjustable line inputs of the first secondary unit. Then set the
corresponding input level switch to line level. Connect further units likewise. The MIX OUT jack provides
the mixed signal of the signal sources adjusted with the individual level controls and the tone controls.
Alternatively, you can connect other units with line level inputs (e.g. mixer, recording unit) to the output.
Page 19
19
• EN
Applications
5
Microphone and guitar
Mixing console
Bluetooth
Page 20
20
• EN
Operation
6
Mixer unit
1) Prior to the first switching on the subwoofer, turn down the SAT and SUB level controls to the left stop
position to avoid a high volume at the beginning.
2) First switch on the connected audio sources, then switch on the subwoofer. The POWER indicator lights
up.
3) Adjust the desired volume for the subwoofer with the SUB control and for the satellite speakers with the
SAT level control. The CLIP indicator lights up when the signal level is too high. Reduce the volume until
the LED does not light anymore, or only at signal peaks.
4) It is possible to select various equalizer presets with the DSP PRESETS switch: FLAT = frequency
response is not affected, DJ = increased presence and bass, LIVE = low and high frequency boost.
5) Adjust the desired volume ratio of the signal sources with the level controls in channel 1-4. Turn the
controls of the inputs not used to zero.
6) Adjust the desired sound of the mono channels CH 1-3 with the tone controls. By adjusting the tone
controls, the high frequencies (control HI) and the low frequencies (control LO) can be boosted or
attenuated. With the controls in mid-position, the frequency response is not affected.
7) An echo effect created via the integrated effect processor can be added to the mono channels CH 1-3.
Adjust the effect intensity with the FX control.
8) After operation, set the SAT and SUB level controls to the left stop position, then switch off the
subwoofer with the power switch. The power indicator goes out.
Setting up a Bluetooth connection with mobile devices
1) Activate the Bluetooth receiver by pressing the PAIR switch. The status indicator starts flashing and the
unit will enter pairing mode.
2) Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “OMNITRONIC
PEN ONE“ from the list and connect the devices (status indicator lights solid).
3) Now play music at the Bluetooth source as you normally would and the sound will come out of the
speaker systems. Mix the Bluetooth signal to the master signal using the level control in channel 4.
4) For decoupling the devices and thus switching off the Bluetooth receiver, press the PAIR button once
again.
Setting up a Bluetooth Link between two PEN ONE
The integrated TWS (True Wireless Stereo) function allows two PA systems to be paired via Bluetooth. The
left and right audio channels are played back separately and without delay in stereo via both PA systems.
1) Pair the Bluetooth source with the first PA system as described before.
2) Press the TWS button on the first PA system, the press the PAIR button on the second PA system. The
sound will come out of both PA systems in stereo.
Page 21
21
• EN
Cleaning and Maintenance
7
We recommend a frequent cleaning of the PA system. Disconnect the device from power before cleaning.
Please use a soft lint-free and moistened cloth. Never use alcohol or solvents as these may damage the
surface. Make sure that no liquids can enter the device.
If the speaker system distorts, one of the loudspeakers may be defective. In this case the PA system should
not be operated any more in order to prevent further damage. Please contact your dealer. If clacking sounds
are heard from the speaker system, screws may have loosened due to the continuous vibrations. The
speaker system should be checked by a specialist.
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. If
the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer. Should you have further questions, please contact your dealer.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before
replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuse holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse holder.
Step 3: Install the new fuse in the fuse holder.
Step 4: Replace the fuse holder in the housing.
..............................................................................................................................................................................
Protecting the Environment
8
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used
batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. You
may return your used batteries free of charge to collection points in your municipality and
anywhere where batteries/ rechargeable batteries are sold. By disposing of used devices and
batteries correctly, you contribute to the protection of the environment.
Page 22
22
• EN
Technical Specifications
9
PEN ONE
Power supply: 230 V AC, 50 Hz
Power consumption: 600 W
Amplifier power: LF 350 W RMS + HF 200 W RMS
Amplifier type: Class D
Components:
Subwoofer: 30 cm woofer (12")
Satellite speakers: 8 x 8 cm bass/mids (3"), 2.5 cm driver (1")
Frequency range: 45-20000 Hz
Maximum SPL: 125 dB (1 m)
Dispersion angle: 120° x 16° (H x V)
Audio inputs: 3 x combination XLR/6.3 mm jack
1 x stereo RCA
1 x 3.5 mm jack
Audio output: XLR
DSP module: 24 bit, 96 kHz sample frequency
3 EQ presets (Flat, DJ, Live)
Protection: Short-circuit, overcurrent, overheat
Bluetooth: Version 5.0 with stereo link (TWS)
Carrier frequency: 2.4 GHz
Range: approx. 20 m
Enclosure:
Subwoofer: 15 mm MDF, metal grille, plug-in connector for column module
Column module: Impact resistant ABS housing
Dimensions (L x W x H), Weight:
Subwoofer: 422 x 360 x 710 mm, 21 kg
Column module: 156 x 100 x 782, 5 kg
Distance tube: 49 x 38 x 800 mm, 600 g
Specifications are subject to change without notice due to product improvements.
Page 23
23
• EN
Cable connections
The PA system offers numerous, highly flexible possibilities for balanced or unbalanced connection of
professional audio equipment. To avoid interfering noise, switch off the device or set the output controls to
minimum prior to connecting and disconnecting equipment. Be sure to use only high-grade cables. The
illustrations below show the wiring of these cables.
Connector Structure Balanced
connection
XLR, male.
XLR, female
6.3mm jack, stereo
6.3 mm jack, mono
RCA
red = 2
black = 3
shield = 1
red = 2
black = 3
shield = 1
red = tip
black = ring
shield = sleeve
red = tip
black = ring
shield = n/c
red = tip
black = sleeve
shield = n/c
Unbalanced
connection
red = 2
shield = 1 + 3
red = 2
shield = 1 + 3
red = tip
shield = sleeve +
ring
red = tip
shield = sleeve
red = tip
shield = sleeve
Page 24
Omnitronic is a brand of Steinigke Showtechnic GmbH
· Andreas
-
Bauer
-
Str. 5
· 97297 Waldbüttelbrunn Germany
.
.
D00148607 Version 1.0 Publ. 06/07/2023
Loading...
