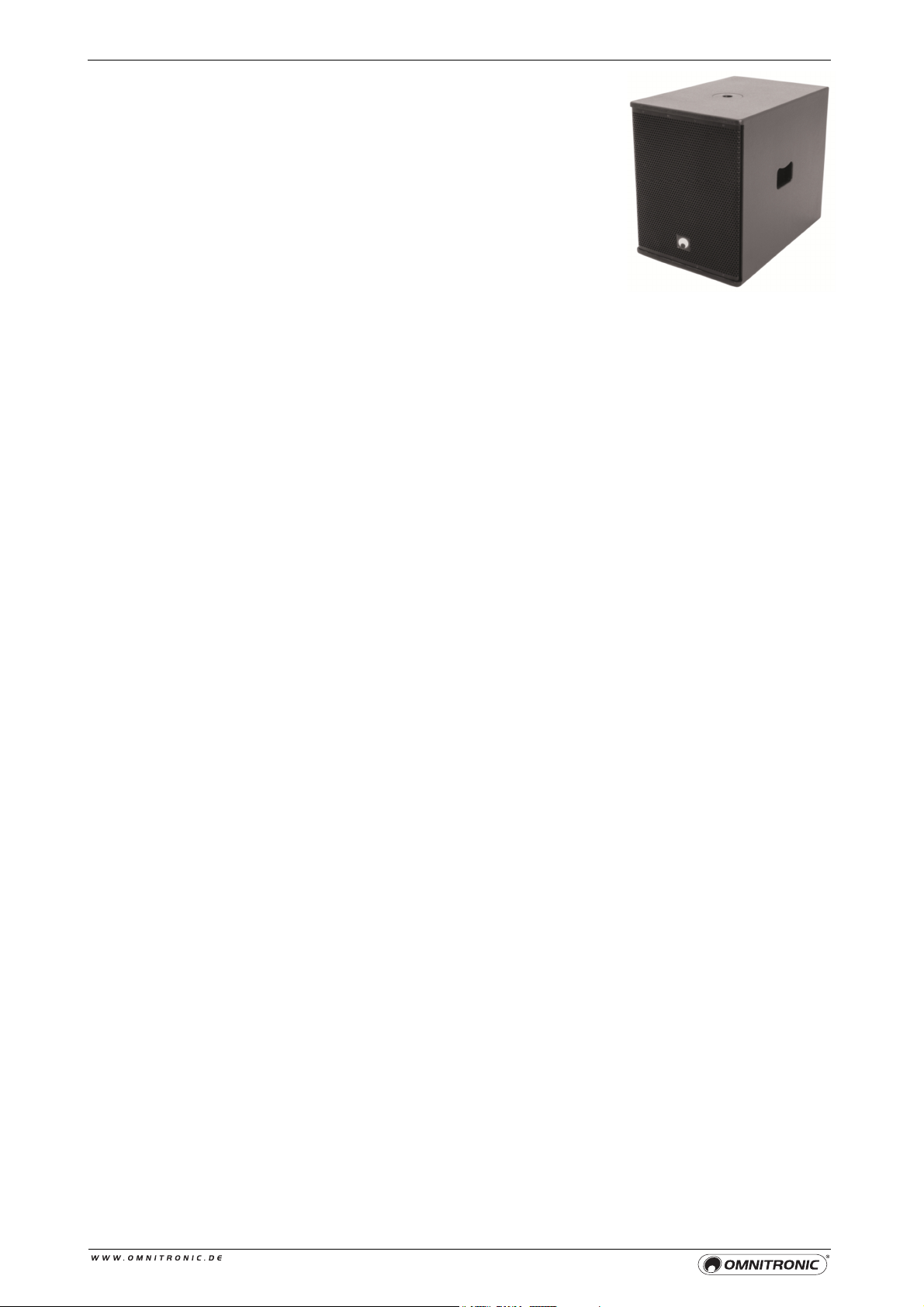

PAS-151A| 181A PRO-DSP
ACTIVE SUBWOOFERS
Aktive Profi-PA-Subwoofer
• Aktive High-Power-Bassreflex-Subwoofer für Touring-Anwendungen und Festinstallationen
• Gehäuse aus 18 mm mehrschichtig verleimtem Holz
• PAS-151A: 1000 W Class-D-Hochleistungsverstärker mit Schaltnetzteil und 38-cm-Bass (15")
• PAS-181A: 1200 W Class-D-Hochleistungsverstärker mit Schaltnetzteil und 45-cm-Bass (18")
• Symmetrischer Signaleingang XLR/6,3-mm-Klinke L/R
• Paralleler XLR-Line-Ausgang L/R
• Einstellbare Trennfrequenz 80-200 Hz
• Integrierter Limiter
• Phasenumkehrschalter
• M20-Metallflansch zur Montage eines Topteils
• Eingearbeitete Tragegriffe
• Strapazierfähiger Strukturlack, Metallgitter, Gummifüße
• Passende Lenkrollen als Zubehör erhältlich
..............................................................................................................................................................................
Pro Active PA Subwoofers
• Active high-power bassreflex subwoofers for permanent installations and touring purposes
• Housing made of 18 mm plywood multilayered glued
• PAS-151A: 1000 W Class D power amplifier with switch mode power supply and 38 cm (15") bass speaker
• PAS-181A: 1200 W Class D power amplifier with switch mode power supply and 45 cm (18") bass speaker
• Balanced signal input XLR/6.3 mm jack L/R
• Parallel XLR line output L/R
• Adjustable crossover frequency 80-200 Hz
• Integrated limiter
• Phase reversal switch
• M20 metal flange for mounting top speakers
• Incorporated carrying handles
• Scratch-resistant lacquer surface, steel grille and rubber feet
• Matching castors optionally available
2
Page 3
Inhaltsverzeichnis
EINFÜHRUNG ................................................................................................................................................... 4
SICHERHEITSHINWEISE ................................................................................................................................. 4
BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 6

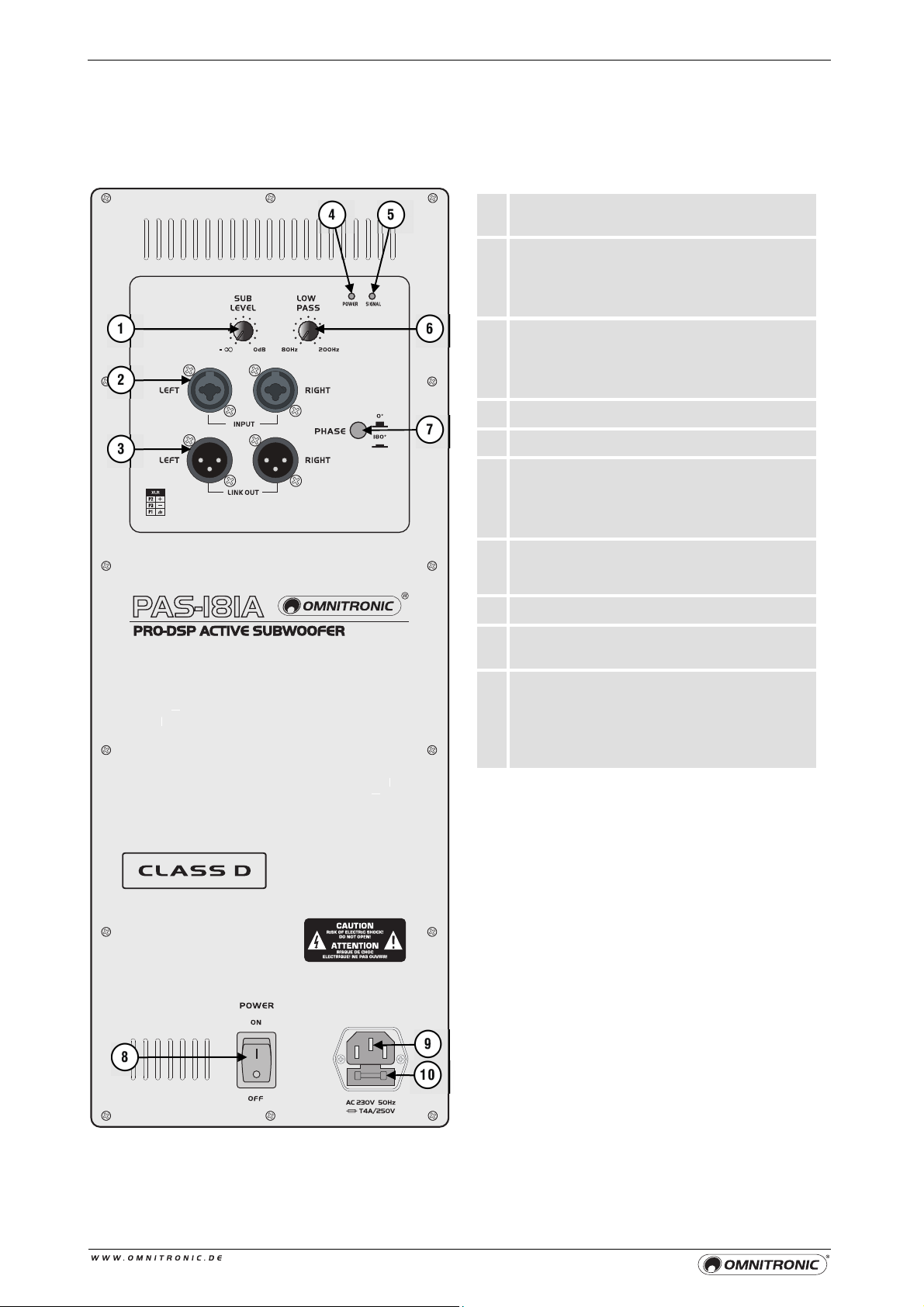

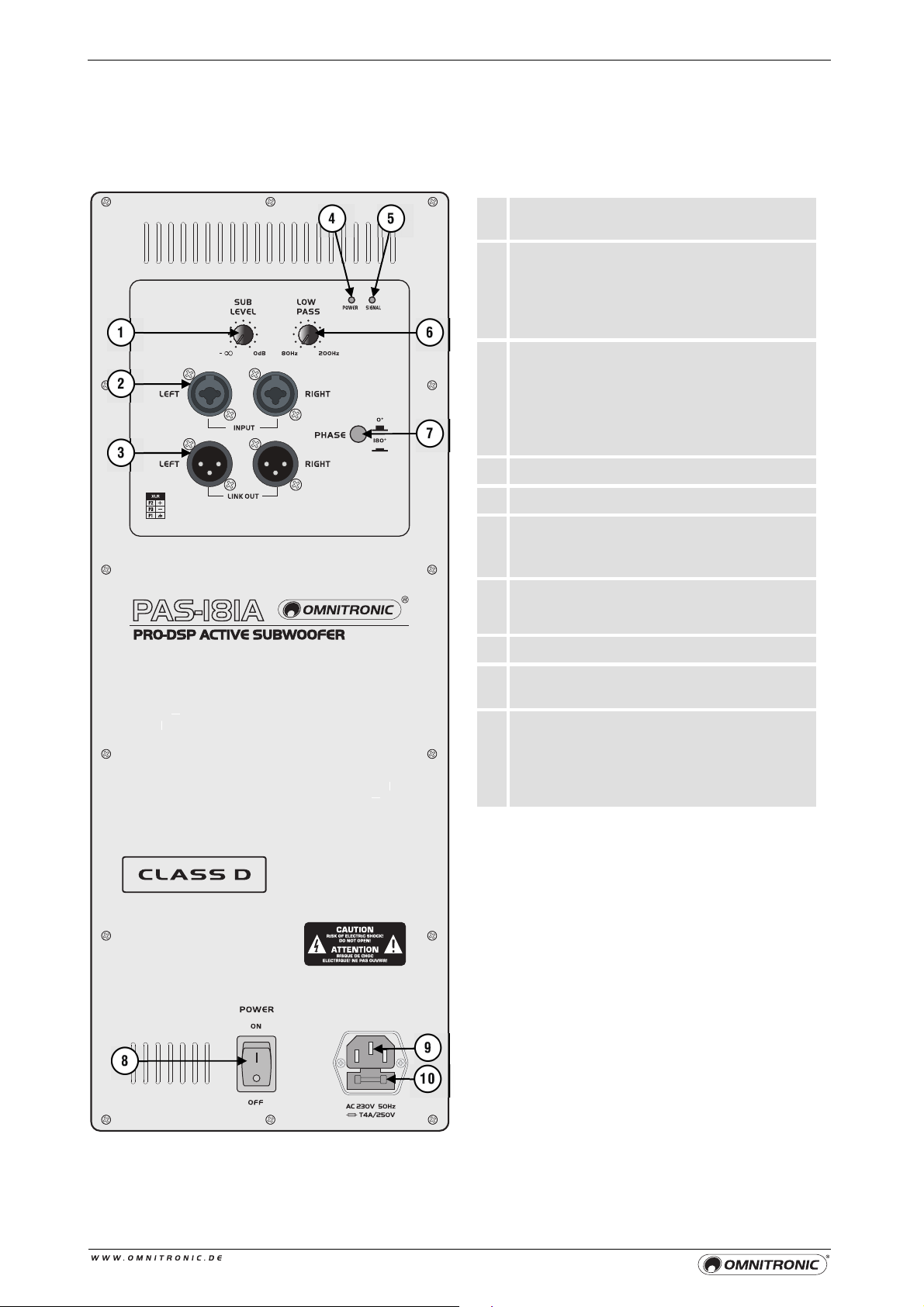

BEDIENELEMENTE UND ANSCHLÜSSE ....................................................................................................... 7
INSTALLATION ................................................................................................................................................ 8
ANSCHLÜSSE HERSTELLEN ......................................................................................................................... 8
Signalquelle anschließen ............................................................................................................................... 8

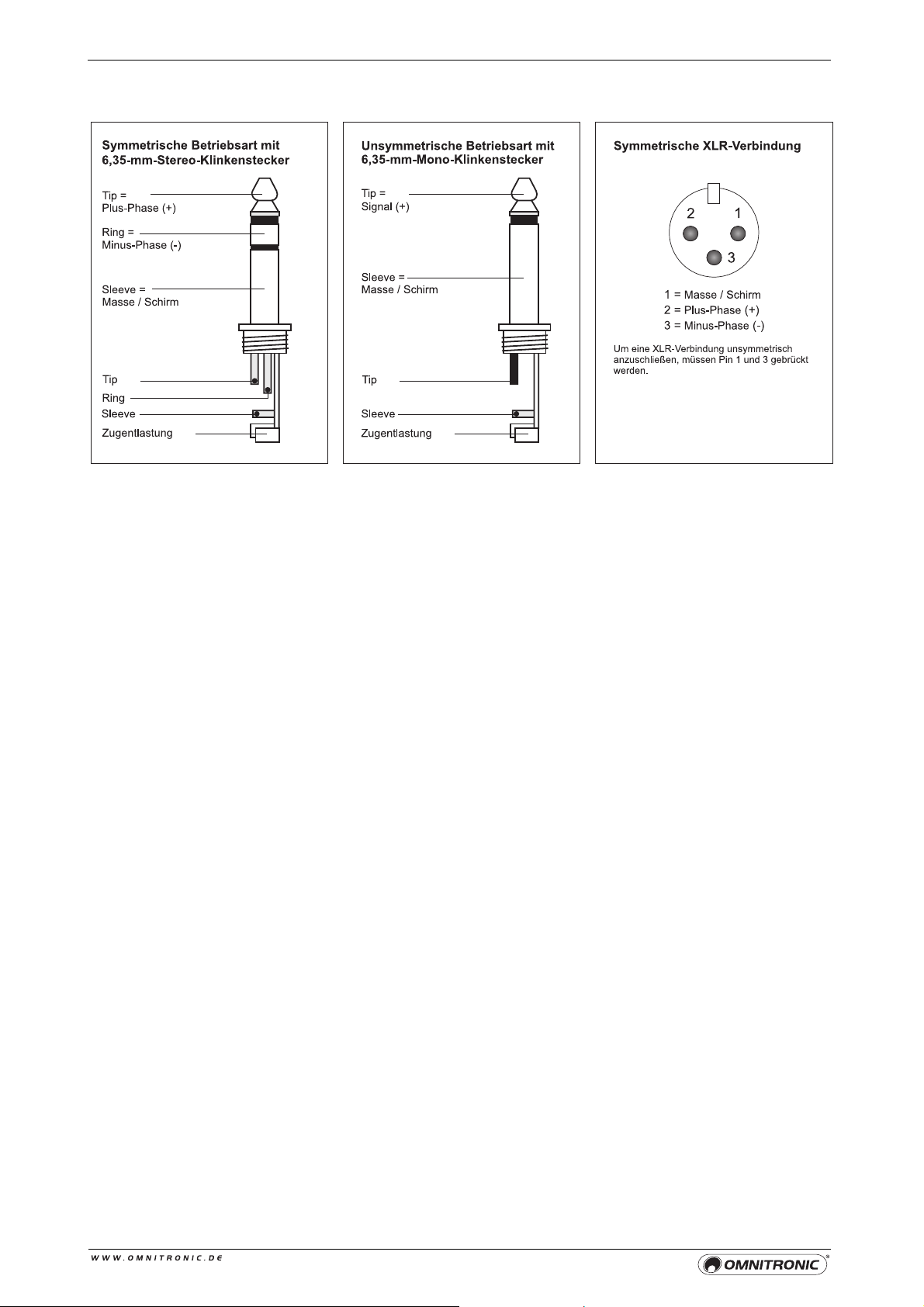

Steckerbelegung ............................................................................................................................................ 9
Ausgänge ....................................................................................................................................................... 9
Netzanschluss ................................................................................................................................................ 9
BEDIENUNG ..................................................................................................................................................... 9
REINIGUNG UND WARTUNG ........................................................................................................................ 10
Sicherungswechsel ...................................................................................................................................... 10
TECHNISCHE DATEN .................................................................................................................................... 11
Zubehör ........................................................................................................................................................ 11
..............................................................................................................................................................................
Table of Contents
INTRODUCTION ............................................................................................................................................ 12
SAFETY INSTRUCTIONS............................................................................................................................... 12
OPERATING DETERMINATIONS .................................................................................................................. 14
OPERATING ELEMENTS & CONNECTIONS ................................................................................................... 15
INSTALLATION .............................................................................................................................................. 16
MAKING THE CONNECTIONS ...................................................................................................................... 16
Connecting the Signal Source ..................................................................................................................... 16

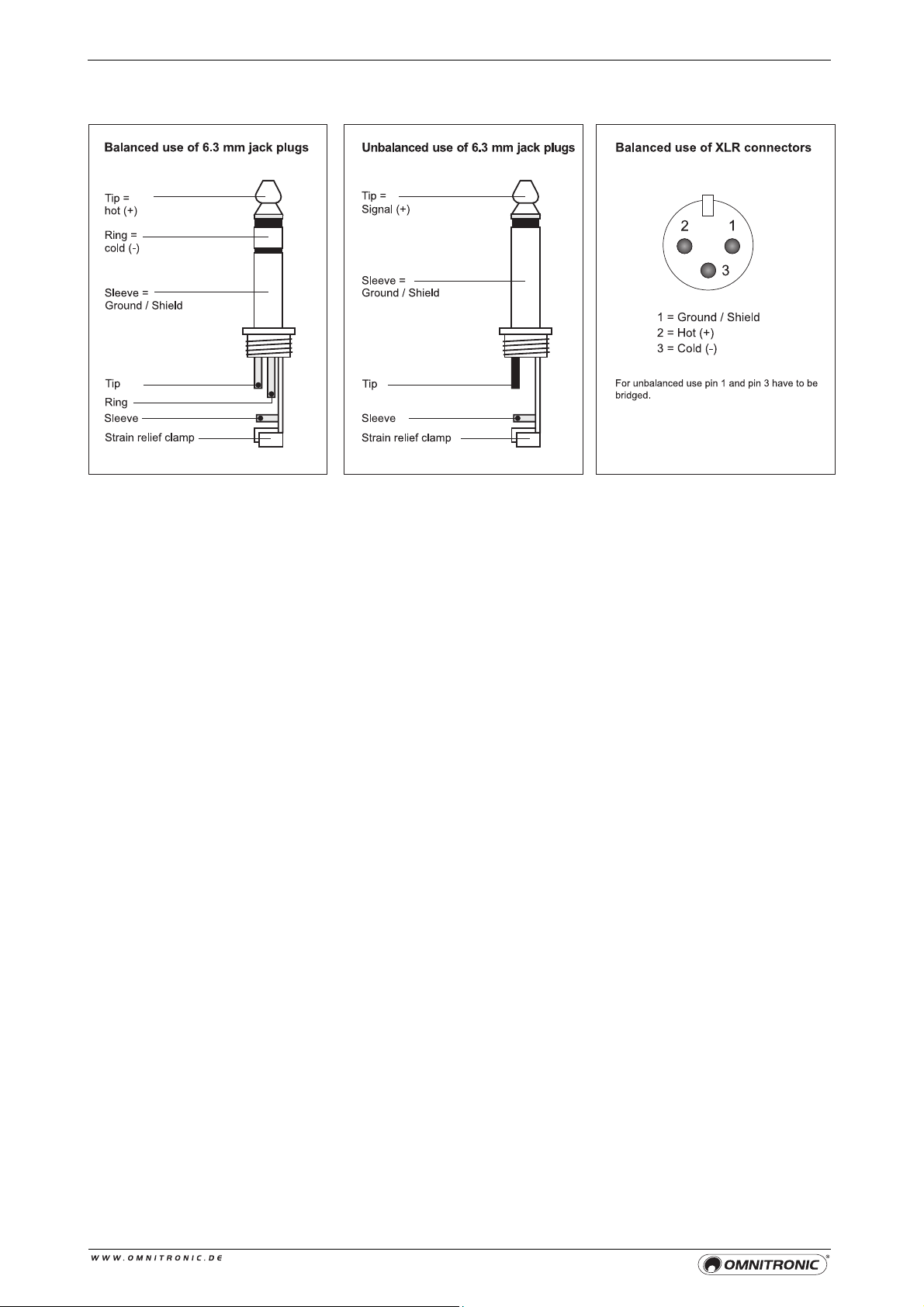

Connector Configuration .............................................................................................................................. 17
Outputs ......................................................................................................................................................... 17
Connection to the mains .............................................................................................................................. 17
OPERATION ................................................................................................................................................... 17
CLEANING AND MAINTENANCE ................................................................................................................. 18
Replacing the Fuse ...................................................................................................................................... 18
TECHNICAL SPECIFICATIONS ..................................................................................................................... 19
Accessories .................................................................................................................................................. 19
3
Page 4
1
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen Lautsprecher von OMNITRONIC entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-
>>
anleitung sorgfältig.
Diese Bedienungsanleitung gilt für die Artikelnummern 11039630 und 11039631. Die
neueste Version finden Sie online: www.omnitronic.de.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
..............................................................................................................................................................................
2
SICHERHEITSHINWEISE
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Die verwendeten Materialien dieser Lautsprecherbox sind normal entflammbar. Wird am
Einsatzort B1 gefordert, muss der Betreiber die Oberfläche in regelmäßigen Abständen mit
einem geeigneten Brandschutzmittel behandeln.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
ACHTUNG!
BRANDGEFAHR!
GESUNDHEITSRISIKO!
ACHTUNG!
Lautsprecheranlagen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr
durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die
wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.
4
Page 5
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob
kein offensichtlicher Transportschaden vorliegt. Sollten
Sie Schäden an der Netzleitung oder am Gehäuse
entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Schutzklasse
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz
mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete
Steckdosen können zur Zerstörung des Gerätes und zu
tödlichen Stromschlägen führen.
Netzstecker
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in
Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese
Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen.
Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen
kommen.
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
Werden Verlängerungsleitungen verwendet muss
sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle
Warnhinweise für die Netzleitung gelten auch für evtl.
Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom
Netz trennen! Fassen Sie dazu den Netzstecker an der
Grifffläche an und ziehen Sie niemals an der
Netzleitung! Ansonsten kann das Kabel und der
Stecker beschädigt werden was zu tödlichen
Stromschlägen führen kann. Sind Stecker oder
Geräteschalter, z. B. durch Einbau nicht erreichbar, so
muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das
Gerät staubig ist, dann muss es außer Betrieb
genommen werden, der Stromkreis muss allpolig
unterbrochen werden und das Gerät mit einem
trockenen Tuch gereinigt werden. Staub kann die
Isolation reduzieren, was zu tödlichen Stromschlägen
führen kann. Stärkere Verschmutzungen im und am
Gerät dürfen nur von einem Fachmann beseitigt
werden.
Flüssigkeit
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher
Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät
scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden.
Reduzierte Isolationen können tödliche Stromschläge
hervorrufen.
Metallteile
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und
allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können
tödliche Verletzungen zur Folge haben.
Rutschgefahr
Bitte beachten Sie, dass Boxen durch Bassschläge und
Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das
Publikum ein erhöhtes Risiko dar. Deshalb muss das
PA-System immer gegen Verrutschen gesichert oder
der entsprechende Bereich abgesperrt werden.
Vor dem Einschalten
Bevor das Gerät eingeschaltet wird, müssen alle Fader
und Lautstärkeregler auf Null bzw. auf Minimum gestellt
werden.
Kinder und Laien
Kinder und Laien vom Gerät fern halten.
Wartung und Service
Im Gehäuseinneren befinden sich keine zu wartenden
Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
5
Page 6
Leitung
Pin International
3
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die aktiven Subwooferboxen PAS-151A und PAS-181A sind mit einem hochbelastbaren 38-cm- bzw. 45-cmBasslautsprecher bestückt und dienen zur Tiefbassergänzung von Fullrange-Lautsprechern (z. B. aus der
PAS-Serie) in PA-Anlagen. Die Lautsprecherboxen sind mit einer Class-D-Endstufe (1000 W bzw. 1200 W
max.) und einem einstellbaren Tiefpassfilter ausgestattet. Die Geräte bieten kombinierte XLR- und 6,3-mmKlinkenanschlüsse mit XLR-Parallelausgang und sind mit Schutzschaltungen gegen Überlast und
Überspannung ausgestattet. Mit dem integrierten M20-Flansch und einer Distanzstange (Zubehör) lässt sich
ein weiterer Lautsprecher auf der Subwooferbox befestigen. Die Subwooferboxen sind vielseitig für mobile
Anwendungen einsetzbar.
Spannungsversorgung
Dieses Produkt ist für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen
konzipiert.
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm Kontaktöffnung
an jedem Pol in die festverlegte elektrische Installation
eingebaut werden. Das Gerät darf nur an eine
Elektroinstallation angeschlossen werden, die den
VDE-Bestimmungen DIN VDE 0100 entspricht. Die
Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom
ausgestattet sein.
Öffentlicher und gewerblicher Einsatz
Beim Einsatz einer Beschallungsanlage in öffentlichen
bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise
wiedergegeben werden können. Der Betreiber muss
sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Maximalleistung
Die angegebene Maximalleistung der Lautsprecherbox
beschreibt kurzfristige Leistungsspitzen (Peak), die die
Lautsprecher maximal aufnehmen können. Die
entsprechende RMS-Dauerleistung ist - wie bei allen
ähnlichen Lautsprechern (auch anderer Hersteller) deutlich geringer. Bitte achten Sie während des
Betriebs darauf, dass die Lautsprecherboxen stets
angenehm klingen. Werden Verzerrungen hörbar, ist
davon auszugehen, dass entweder der Verstärker oder
eine Lautsprecherbox überlastet ist. Dies kann schnell
zu Schäden führen. Regeln Sie daher bei hörbaren
Verzerrungen die Lautstärke entsprechend herunter,
um Schäden zu vermeiden. Durch Überlast zerstörte
Boxen sind von der Garantie ausgeschlossen.
Umgebungsbedingungen
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Die
Umgebungstemperatur muss zwischen -5° C und +45°
C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät
darf nur in einer Höhenlage zwischen -20 und 2000 m
über NN betrieben werden. Beim Einsatz von Nebelgeräten ist zu beachten, dass die Box nie direkt dem
Nebelstrahl ausgesetzt ist und mindestens 0,5 m von
einem Nebelgerät entfernt betrieben wird. Der Raum
darf nur so stark mit Nebel gesättigt sein, dass eine
gute Sichtweite von mindestens 10 m besteht.
Inbetriebnahme
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installierung oder
Inbetriebnahme des Gerätes. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter! Das Gerät darf nur auf einen festen,
ebenen, rutschfesten, erschütterungsfreien,
schwingungsfreien und feuerfesten Untergrund
aufgestellt werden. Nehmen Sie das Gerät erst in
Betrieb, nachdem Sie sich mit seinen Funktionen
vertraut gemacht haben. Lassen Sie das Gerät nicht
von Personen bedienen, die sich nicht mit dem Gerät
auskennen. Wenn Geräte nicht mehr korrekt
funktionieren, ist das meist das Ergebnis von
unsachgemäßer Bedienung!
Transport
Soll das Gerät transportiert werden, verwenden Sie
bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Reinigung
Reinigen Sie das Gerät niemals mit Lösungsmitteln
oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Serienbarcode
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Eigenmächtige Veränderungen und Garantie
Beachten Sie bitte, dass eigenmächtige Veränderungen
an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch
erlischt. Außerdem ist jede andere Verwendung mit
Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, etc. verbunden.
6
Page 7
Phasenumkehrschalter
4
BEDIENELEMENTE UND ANSCHLÜSSE
1 Lautstärkeregler SUB für den
Subwoofer
2 Signaleingang INPUT
Symmetrische Kombibuchsen (XLR/6,3mm-Klinke) für den Anschluss von
Audiogeräten mit Line-Pegel (z. B.
Mischpult, Vorverstärker).
3 Durchschleifausgang LINK OUT
Symmetrische XLR-Buchsen, parallel
geschaltet mit den Eingängen, zum
Weiterleiten des Eingangssignals an ein
anderes Gerät, z. B. einen weiteren
aktiven Lautsprecher.
4 Betriebsanzeige POWER
5 Signalanzeige
6 Regler LOW PASS
Zum Einstellen der oberen Grenzfrequenz
(80-200 Hz) des Tiefpassfilters.
7
Bei gedrücktem Schalter ist die
Phasenlage um 180° gedreht.
8 Netzschalter
9 Netzanschluss
Stecken Sie hier die Netzleitung ein.
10 Sicherung
Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte Wert
ist am Gerät angegeben.
7
Page 8
5
INSTALLATION
Die Subwooferbox kann frei aufgestellt werden. Für den erleichterten Transport sind passende Lenkrollen
als Zubehör erhältlich. Mit dem integrierten M20-Flansch und einer Distanzstange (Zubehör) lässt sich ein
weiterer Lautsprecher auf der Subwooferbox befestigen. Stecken Sie dazu eine Distanzstange mit 35 mm
Durchmesser in den Flansch auf der Oberseite der Subwooferbox und befestigen eine Lautsprecherbox
darauf.
Hinweise
• Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die
Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation
aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche
Sicherungen niemals 100 cm überschreiten.
• Stellen Sie Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten
werden kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden
verursacht wird. Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.
• Besondere Belastungsspitzen wie Feedback (Mikrofonrückkopplung), ein starkes Bass-Brummen oder die
„Schläge“ eines auf den Boden fallenden Mikrofons können die Lautsprecher in sehr kurzer Zeit zerstören
und zu sofortigen Gehörschäden führen. Solche extreme Belastungsspitzen müssen vermieden werden.
Es empfiehlt sich, geeignete Equalizer oder Kompressoren/Limiter vorzuschalten.
• Zum Transport sind an der Lautsprecherbox zwei Tragegriffe angebracht. Die Box soll an diesen
Tragegriffen ruckfrei von zwei möglichst gleich großen Personen getragen werden. Das Tragen der Box
durch eine Person soll vermieden werden, da durch das Gewicht der Box und durch die ungünstige
Hebelwirkung Rückenschäden und Zerrungen möglich sind. Bitte beachten Sie, dass ab einem Boxengewicht von 25 kg immer zwei Personen zum Transport vorgeschrieben sind.
• Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.
• Das System muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes
Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!
• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.
..............................................................................................................................................................................
6
ANSCHLÜSSE HERSTELLEN
Schalten Sie die Subwooferbox und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus.
Signalquelle anschließen
Als Signalquelle können Audiogeräte mit Line-Pegel (z. B. Mischpult, Vorverstärker) symmetrisch oder
unsymmetrisch über XLR-Stecker an die Eingangsbuchsen INPUT angeschlossen werden.
sind für Stereo-Signale ausgelegt (R = rechter Kanal, L = linker Kanal).
Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Signalkabel sollten kurz und direkt
sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die
Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange
Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden. Um höchste
Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige Leitungen.
Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
Die Eingänge
8
Page 9
Steckerbelegung
Ausgänge
An den symmetrischen XLR-Ausgangsbuchsen LINK OUT steht das durchgeschleifte Eingangssignal zum
Weiterleiten zur Verfügung. Hier lassen sich weitere aktive Lautsprecherboxen zur zusätzlichen Beschallung
anschließen.
Netzanschluss
Schließen Sie das Gerät nach dem Anschließen aller Geräte über das beiliegende Netzkabel an eine
Steckdose an (230 V AC, 50 Hz).
..............................................................................................................................................................................
7
BEDIENUNG
1
Schalten Sie zunächst die angeschlossene Signalquelle ein, um laute Schaltgeräusche zu vermeiden.
2
Stellen Sie vor dem ersten Einschalten des Subwoofers den Regler SUB LEVEL in die linke
Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie dann den
Subwoofer mit dem Netzschalter ein. Die Betriebsanzeige POWER leuchtet.
3
Stellen Sie mit dem Regler LOW PASS die obere Grenzfrequenz des Subwoofers ein. Orientieren Sie
sich an der unteren Grenzfrequenz der Hauptlautsprecher.
4
Stellen Sie die Lautstärke für den Subwoofer mit dem Regler SUB LEVEL ein.
5
Bei Aufstellung mehrerer Lautsprechersystemen kann es zu Phasenauslöschungen kommen. Dadurch
werden bestimmte Frequenzen leiser. Zum Ausgleich kann mithilfe des Schalters PHASE die Phase
des Subwoofersignals umgekehrt werden. Testen Sie, bei welcher Schalterstellung an der Hörposition
die lauteste Basswiedergabe erreicht wird.
6
Bitte achten Sie während des Betriebs darauf, dass der Subwoofer stets angenehm klingt. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass Verstärker oder Lautsprecher überlastet sind.
Dies kann schnell zu Schäden führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke
entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Lautsprecher sind von der
Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den
geforderten Grenzwert einhalten.
7
Stellen Sie nach dem Betrieb den Regler SUB LEVEL in die linke Anschlagsposition und schalten Sie
den Subwoofer mit dem Netzschalter aus. Die Betriebsanzeige erlischt.
9
Page 10
8
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt
werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt
wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich
ist.
Klingt das Lautsprechersystem verzerrt, ist eventuell der Lautsprecher defekt. Um weitere Schäden an der
Box zu vermeiden, setzen Sie sich bitte mit einer Fachwerkstatt in Verbindung. Wenn an der
Lautsprecherbox klappernde Geräusche hörbar sind, könnte es sein, dass sich Schrauben durch Vibrationen
gelöst haben. In diesem Fall sollte die Lautsprecherbox von einem Fachmann überprüft werden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
10
Page 11
9

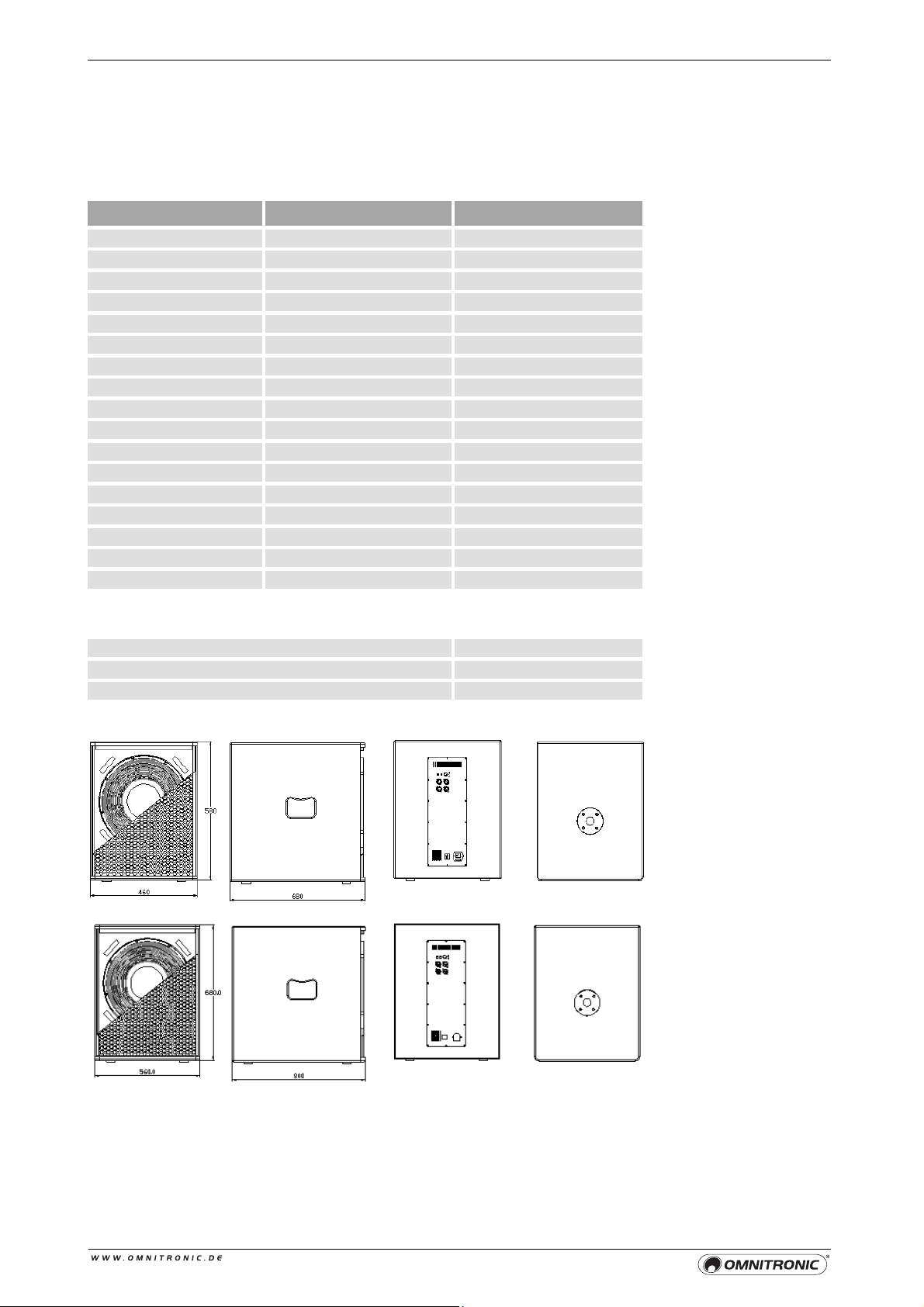

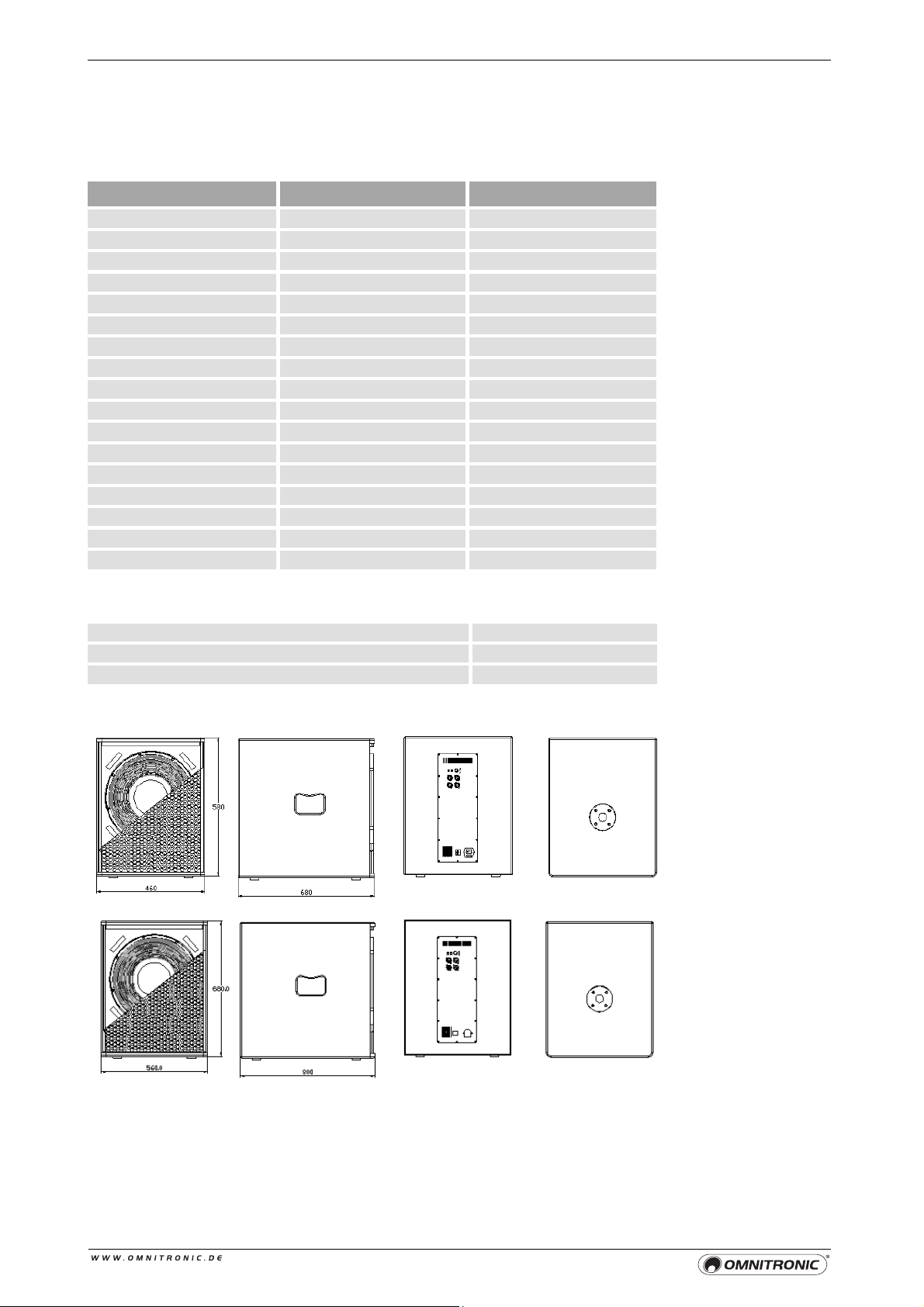

TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz 230 V AC, 50 Hz
Gesamtanschlusswert: 670 W (1/8 Power) 670 W (1/8 Power)
Belastbarkeit nominal: 500 W RMS 600 W RMS
Belastbarkeit Programm: 1000 W 1200 W
Basslautsprecher: 38 cm (15") 45 cm (18")
Signaleingang: XLR L/R XLR L/R
Signalausgang: XLR L/R XLR
Frequenzbereich: 45-120 Hz 40-120 Hz
Empfindlichkeit: 96 dB (1 W, 1 m) 96 dB (1 W, 1 m)
Max. Schalldruck: 126 dB (1 m) 126 dB (1 m)
Schaltung: Class D Class D
Schutzschaltung: Überlast, Überspannung Überlast, Überspannung
LED-Anzeige: Power, Signal Power, Signal
Gehäuse: 18 mm 18 mm
Flansch: M20 M20
Maße (LxBxH): 680 x 460 x 590 mm 800 x 560 x 690 mm
Gewicht: 40 kg 53 kg
PAS
PAS----151A
151A PAS
PASPAS
151A151A
PAS----181A
181A
PASPAS
181A181A
Zubehör
Distanzstange Bassbox/Hochtonbox 100cm Best.-Nr. 60004552
Distanzstange Bassbox/Hochtonbox variabel Best.-Nr. 60004560
Lenkrolle 75mm PAS-Subwoofer Best.-Nr. 11039750
11
Page 12
1
INTRODUCTION
Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for
future needs.
For your own safety, please read this user manual carefully before you initially start-up.
>>
This user manual is valid for the article numbers 11038035 and 11038036. You can find the
latest update at: www.omnitronic.de.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
..............................................................................................................................................................................
2
SAFETY INSTRUCTIONS
<
Keep this device away from rain and moisture!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
DANGER OF BURNING!
The materials used in this speaker system are normally flammable. If B1 is required at the
installation place, the surface must be treated with an appropriate fire retardant in regular
intervals.
CAUTION!
CAUTION!
HEALTH HAZARD!
DANGER TO LIFE!
A crashing speaker system can cause deadly accidents. All safety instructions given in this
manual must be observed.
12
Page 13
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Unpacking
Please make sure that there are no obvious transport
damages. Should you notice any damages on the
connection panel or on the casing, do not take the
speaker system into operation and immediately consult
your local dealer.
Protection Class
This device falls under protection class I. The power
plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the
same as stated on the device. Wrong voltages or power
outlets can lead to the destruction of the device and to
mortal electrical shock.
Power Cord
Always plug in the power plug least. The power plug
must always be inserted without force. Make sure that
the plug is tightly connected with the outlet. Never let
the power cord come into contact with other cables!
Handle the power cord and all connections with the
mains with particular caution! Never touch them with
wet hands, as this could lead to mortal electrical shock.
Never modify, bend, strain mechanically, put pressure
on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power
cord damages, fire or mortal electrical shock. The cable
insert or the female part in the device must never be
strained. There must always be sufficient cable to the
device. Otherwise, the cable may be damaged which
may lead to mortal damage. Make sure that the power
cord is never crimped or damaged by sharp edges.
Check the device and the power cord from time to time.
If extension cords are used, make sure that the core
diameter is sufficient for the required power
consumption of the device. All warnings concerning the
power cords are also valid for possible extension cords.
Always disconnect from the mains, when the device is
not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the
power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power
plug or the power switch is not accessible, the device
must be disconnected via the mains.
If the power plug or the device is dusty, the device must
be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation
which may lead to mortal electrical shock. More severe
dirt in and at the device should only be removed by a
specialist.
Liquids
There must never enter any liquid into power outlets,
extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of
liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was
exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if
the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
Foreign Objects
There must never be any objects entering into the
device. This is especially valid for metal parts. If any
metal parts like staples or coarse metal chips enter into
the device, the device must be taken out of operation
and disconnected immediately. Malfunction or shortcircuits caused by metal parts may cause mortal
injuries.
Secure Setup
Please note that speaker systems could move due to
bass beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present
further risk. This is why the speaker system must
always be secured against moving or the respective
area has to be blocked.
Prior to Switching on
Before the speaker system is switched on all faders and
volume controls have to be set to zero or minimum
position.
Children and Amateurs
Keep away children and amateurs!
Maintenance and Service
There are no serviceable parts inside the speaker
system. Maintenance and service operations are only to
be carried out by authorized dealers!
13
Page 14
Cable
Pin International
3
OPERATING DETERMINATIONS
The active subwoofers PAS-151A and PAS-181A are equipped with high-capability 38 cm and 45 cm bass
speakers respectively and serve for subwoofer completion of full-range speakers (e.g. of the PAS series) in
PA systems. The speaker systems are equipped with a class D power amplifier (1000 W and 1200 W max.)
and an adjustable low-pass filter. The units offer combined XLR and 6.3 mm inputs with XLR parallel outputs
and are protected against overload and overcurrent. With the M20 flange and a distance tube (accessory), it
is possible to mount another speaker system on top of subwoofers. The subwoofers are suitable for various
mobile applications.
Power
This product is allowed to be operated with an
alternating current of 230 V, 50 Hz and was designed
for indoor use only. The occupation of the connection
cables is as follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply network,
a disconnection switch with a minimum opening of 3
mm at every pole has to be included in the permanent
electrical installation. The device must only be
connected with an electric installation carried out in
compliance with the IEC standards. The electric
installation must be equipped with a Residual Current
Device (RCD) with a maximum fault current of 30 mA.
Public and Industrial Use
Operating an amplification system in public or industrial
areas, a series of safety instructions have to be
followed that this manual can only give in part. The
operator must therefore inform himself on the current
safety instructions and consider them.
Maximum Power
The maximum power of the speaker system must never
be exceeded. When operating the speaker system,
please make sure that the loudspeakers always sound
well. When distortions can be heard, either the amplifier
or the loudspeaker is overloaded. Overloads can
quickly lead to amplifier or speaker damage. In order to
avoid damage, please reduce the volume immediately
when distortions can be heard. When speaker systems
are destroyed by overload, the guarantee becomes
void.
Ambient Conditions
This device must never be operated or stockpiled in
surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity
can reduce the insulation and lead to mortal electrical
shocks. The ambient temperature must always be
between -5° C and +45° C. Keep away from direct
insulation (particularly in cars) and heaters. The relative
humidity must not exceed 50 % with an ambient
temperature of 45° C. This device must only be
operated in an altitude between -20 and 2000 m over
NN. When using smoke machines, make sure that the
device is never exposed to the direct smoke jet and is
installed in a distance of 0.5 meters between smoke
machine and device.
Installation
Do not shake the device. Avoid brute force when
installing or operating the device. When choosing the
installation spot, please make sure that the device is
not exposed to extreme heat, moisture or dust. There
should not be any cables lying around. You endanger
your own and the safety of others! This speaker system
must only be installed at a solid, plane, anti-slip,
vibration-free, oscillation-free and fire-resistant location.
Operate the device only after having familiarized with its
functions. Do not permit operation by persons not
qualified for operating the device. Most damages are
the result of unprofessional operation!
Transport
Please use the original packaging if the device is to be
transported.
Cleaning
Never use solvents or aggressive detergents in order to
clean the device! Rather use a soft and damp cloth.
Serial Barcode
Never remove the serial barcode from the device as
this would make the guarantee void.
Modifications and Guarantee
Please consider that unauthorized modifications on the
speaker system are forbidden due to safety reasons! If
this speaker system will be operated in any way
different to the one described in this manual, the
product may suffer damages and the guarantee
becomes void. Furthermore, any other operation may
lead to dangers like crashes, hearing loss etc.
14
Page 15
Phase reversal switch
4
OPERATING ELEMENTS & CONNECTIONS
1 Volume control SUB LEVEL for the
subwoofer level
2 Signal input
Balanced combo inputs (XLR/6.3 mm jack)
for connecting audio units with line level
output (e.g. mixers or preamplifiers).
3 Feed-through output LINK OUT
Balanced XLR jacks, connected in parallel
to the inputs, to connect another device,
e.g. a further active speaker system.
4 POWER indicator
5 SIGNAL indicator
6 Control LOW PASS
For adjusting the upper crossover
frequency (80-200 Hz) of the low-pass
filter.
7
When the switch is engaged, the phase is
turned by 180°.
8 Power switch
9 Power input
Plug in the supplied power cable here.
10 Fuse
Only replace the fuse when the device is
disconnected from mains. Only use fuses
of the same rating and power. The correct
fuse value is specified on the rear panel.
15
Page 16
5
INSTALLATION
The subwoofers can be placed as desired. For convenient transport, matching castors are available as
accessory. With the M20 flange and a distance tube (accessory), it is possible to mount another speaker
system on top of subwoofers. For this, insert a distance tube of 35 mm into the flange on the upper side of
the subwoofers; then fasten the satellite speaker on top.
Notes
• Always install the speaker at a solid, plane, anti-slip, vibration-free, oscillation-free and fire-resistant
location. Before installing the system, make sure that the installation area can hold a minimum point load of
5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speaker must never be installed
higher than 100 cm without secondary attachment.
• Always install speaker systems in a way that a minimum distance of three meters to the audience is kept.
This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the
speaker systems with appropriate means.
• Extreme levels like feedback, bass-hum or the beats of a dropping microphone can destroy the
loudspeakers within very short time and produce immediate hearing damage. Such extreme levels must be
avoided at any rate. We recommend using appropriate equalizers and compressors/limiters.
• For transport, the subwoofer box features two carrying handles. The speaker system should be carried
without force by two persons of the same size. Carrying the speaker system as one person alone should be
avoided as the high weight and the strain could lead to back damages and torsions. Please note that all
speaker systems with more than 25 kg weight must be transported with two persons.
• Satellite systems must only be installed on a plane area with a maximum inclination angle of 5°.
• The stand has to be installed out of the reach of people. An unintended movement of the load has to be
avoided - also in case of fire!
• Depending upon the individual installation spot, all necessary measures against movement and for
securing the standing safety have to be taken.
..............................................................................................................................................................................
6
MAKING THE CONNECTIONS
Switch off the subwoofer box and the units to be connected before making or changing the
connections.
Connecting the Signal Source
As signal source, audio units with line level output (e.g. mixer, preamplifier) can be connected to the inputs
via XLR plugs, balanced and unbalanced.
= left channel).
A good cable run improves the sound quality remarkably. Signal cables should be short and direct, since
high frequencies will mostly be absorbed if cables are unnecessarily long. Besides that a longer cable may
lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables. In
order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure that
the cables are properly fixed.
The inputs are designed for stereo signals (R = right channel, L
16
Page 17
Connector Configuration
Outputs
At the balanced XLR outputs LINK OUTPUT the input signal fed through is available. This output allows
connecting the input of another active speaker system for additional PA applications.
Connection to the mains
Finally, connect the supplied power supply cable to the corresponding input and the mains plug to an outlet
(AC 230 V, 50 Hz).
..............................................................................................................................................................................
7
OPERATION
1
To prevent loud switching noise, first switch on the connected signal source.
2
Prior to the first switching on of the subwoofer, turn down the SUB LEVEL control to the left stop
position to avoid a high volume at the beginning. Then switch on the subwoofer with the power switch.
The POWER indicator lights up.
3
With the control LOW PASS adjust the upper crossover frequency of the subwoofer. As guidance,
observe the lower crossover frequency of the main speakers.
4
Adjust the desired volume for the subwoofer with the control SUB LEVEL.
5
Different distances of speakers to the listener may result in phase interference (certain frequencies will
have a lower volume). To compensate this, the phase of the subwoofer signal is reversible with the
PHASE reversal switch. Test both switch positions to find the position offering the bass reproduction of
the highest volume at the listening position.
6
During operation, please make sure that the subwoofer always sounds well. When distortions can be
heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or
speaker damage. In order to avoid damage, please reduce the volume immediately when distortions
can be heard. When speaker systems are destroyed by overload, the guarantee becomes void. Always
check the sound pressure level with a meter in order to keep to the threshold.
7
After operation, set the SUB LEVEL control to minimum, then switch off the subwoofer with the power
switch. The POWER indicator extinguishes.
17
Page 18
8
CLEANING AND MAINTENANCE
DANGER TO LIFE!
Disconnect from mains before starting maintenance operation!
We recommend a frequent cleaning of the speaker system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
If the subwoofer distorts, the loudspeaker may be defective. In this case the system should not be operated
any more in order to prevent further damage. Please contact your dealer. If clacking sounds are heard from
the system, screws may have loosened due to the continuous vibrations. The speaker system should be
checked by a specialist.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
Should you have further questions, please contact your dealer.
Replacing the Fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
18
Page 19
9
TECHNICAL SPECIFICATIONS
Power supply: 230 V AC, 50 Hz 230 V AC, 50 Hz
Power consumption: 670 W (1/8 power) 670 W (1/8 power)
Rated power: 500 W RMS 600 W RMS
Program power: 1000 W 1200 W
Bass speaker: 38 cm (15") 45 cm (18")
Signal input: XLR L/R XLR L/R
Signal output: XLR L/R XLR L/R
Frequency range: 45-120 Hz 40-120 Hz
Sensitivity (1 W/m): 96 dB 96 dB
Max. SPL: 126 dB (1 m) 126 dB (1 m)
Circuitry: class D class D
Protection circuits: overload, overcurrent overload, overcurrent
LED indicators: power, signal power, signal, limit
Cabinet material: 18 mm MDF 18 mm MDF
Flange: M20 M20
Dimensions (LxWxH): 680 x 460 x 590 mm 800 x 560 x 690 mm
Weight: 40 kg 53 kg
Accessories
PAS
PAS----151A
151A PAS
PASPAS
151A151A
PAS----181A
181A
PASPAS
181A181A
Distance tube subwoofer/satellite 100cm No. 60004552
Distance tube subwoofer/satellite variable No. 60004560
Swivel castor 75mm PAS subwoofer No. 11039750
19
Page 20
©©©©
OMNITRONIC 201
OMNITRONIC 201OMNITRONIC 201
OMNITRONIC 201
4444
Technische Änderungen und Irrtum vorbehalten.
Every information is subject to change without prior notice.
00085242.DOCX
Version 1.0
Loading...
