Page 1
Page 2
XKB 208A | 210A
PA SPEAKER SYSTEMS
Aktive 2
Aktive 2----Wege
Aktive 2Aktive 2
• Biamp-Verstärker in Class-D-Architektur
• Kabellose Musikübertragung von Ihren Musikgeräten
• 2-Wege-Bassreflexsystem
• 1/2 Mikrofon-Eingänge XLR/Klinke, separat regelbar
• Line-Eingang, Cinch, separat regelbar
• Master-Regler mit 2-Band-EQ, Limit- und Power-LED
• XLR-Ausgang zur Kopplung weiterer Aktivboxen
• Limiter-Funktion zum Überlastschutz
• Stabiles Kunststoffgehäuse mit Schutzgitter und
• 36-mm-Einbauflansch für Stativmontage
• Einsatz als Bodenmonitor, stehend, auf Stativ oder auf
Wege----Boxen mit Bluetooth
Boxen mit Bluetooth
WegeWege
Boxen mit BluetoothBoxen mit Bluetooth
(z. B. Smartphone, Tablet-PC) über Bluetooth
Tragegriffen
WandhalterungEinsatz als Bodenmonitor, stehend, auf
Stativ oder auf Wandhalterung
Active 2
Active 2----WWWWay
Active 2Active 2
• Class D biamp amplifier
• Integrated Bluetooth audio streaming for your
smartphones and tablets
• 2-way bassreflex enclosure
• 1/2 mic/line inputs (XLR/6.3 mm jack) with separate
level control
• Line input (RCA) with separate level control
• Master control with 2-band EQ, limit and power LED
• Parallel XLR output for linking further active speaker
systems
• Limiter for overload protection
• Stable plastic housing with protective grille and
handles
• 36 mm flange for stand installation
• Applications: standing, as floor monitor, on a speaker
stand or wall holder
ay SSSSpeakers
peakers with
ay ay
peakers peakers
with Bluetooth
Bluetooth
with with
BluetoothBluetooth
2
Page 3
XKB 212A | 215A
PA SPEAKER SYSTEMS
DSP
24-bit/96kHz
PROCESSOR
Aktive 2
Aktive 2----Wege
Aktive 2Aktive 2
• Aktives Fullrange-System für mobile Live- und DJ-
Anwendungen
• DSP-gesteuerter Biamp-Verstärker (LF Class D,
HF Class A/B)
• Praktische Presets zur schnellen und
anwendungsbezogen Klangabstimmung:
- LIVE (lineare Wiedergabe)
- MUSIC (leichte Bass- und Höhenanhebung)
- SPEECH (optimierte Sprachverständlichkeit)
- DJ (mehr Präsenz und Bass)
- TRIPOD (für Stativmontage)
- MONITOR (Einsatz als Bodenmonitor)
- WALL (für Wandmontage)
• 24-Bit-DSP mit einstellbarem Hochpassfilter,
parametrischem 3-Band-EQ und Signaldelay
• Integrierter Bluetooth-Player für kabellosen
Musikgenuss mit kompatiblen Bluetooth-Geräten wie
Smartphones, Tablets oder Notebooks
• 2-Wege-Bassreflexgehäuse
• Alphanumerische LCD-Anzeige mit blauer
Hintergrundbeleuchtung
• 2 Mikrofon-/Line-Eingänge XLR/Klinke, separat
regelbar
• Parallelausgang (XLR) zur Kopplung weiterer
Aktivboxen
• Limiter-Funktion zum Überlastschutz
• Druckregler für die Master-Lautstärke und DSP-
Programmierung
• Power-, Signal- und Limit-Anzeige
• Stabiles Kunststoffgehäuse mit Schutzgitter und
Tragegriffen
• 36-mm-Einbauflansch für Stativmontage
• Einsatz als Bodenmonitor, stehend, auf Stativ oder auf
Wandhalterung
BIAMP
CLASS D
CLASS AB
Wege----Boxen mit DSP und Bluetooth
Boxen mit DSP und Bluetooth
WegeWege
Boxen mit DSP und BluetoothBoxen mit DSP und Bluetooth
Active 2
Active 2----WWWWay
Active 2Active 2
• Active full range system for mobile live and DJ
applications
• DSP-controlled biamp amplifier (LF class D,
HF class A/B)
• Application presets for quick sound contouring:
- LIVE (linear adjustment)
- MUSIC (slight low and high frequency boost)
- SPEECH (optimized speech intelligibility)
- DJ (increased presence and bass)
- TRIPOD (for stand mounting)
- MONITOR (for use as a floor monitor)
- WALL (for wall mounting)
• 24-bit DSP with adjustable high-pass filter, parametric
3-band EQ and signal delay
• Built-in Bluetooth player for audio streaming from
compatible Bluetooth devices such as smartphones,
tablets and notebooks
• 2-way bassreflex enclosure
• Alphanumeric LCD with blue backlight
• 2 mic/line inputs (XLR/6.3 mm jack) with separate
level controls
• Parallel XLR output for linking further active speaker
systems
• Limiter for overload protection
• Master volume/DSP push control
• Power, signal and limit LED
• Stable plastic housing with protective grille and
handles
• 36 mm flange for stand installation
• Applications: standing, as floor monitor, on a speaker
stand or wall holder
ay SSSSpeakers with DSP and Bluetooth
peakers with DSP and Bluetooth
ay ay
peakers with DSP and Bluetoothpeakers with DSP and Bluetooth
3
Page 4
Inhaltsverzeichnis
1 EINFÜHRUNG ................................................................................................................................................ 5
2 SICHERHEITSHINWEISE .............................................................................................................................. 5
3 BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................................... 7
4 BEDIENELEMENTE UND ANSCHLÜSSE .................................................................................................... 8
Modell XKB-208A/210A ................................................................................................................................. 8
Modell XKB-212A/215A ................................................................................................................................. 9
5 INSTALLATION ........................................................................................................................................... 10
Aufstellen ..................................................................................................................................................... 10
Stativmontage/Satellitensysteme ................................................................................................................. 10
Anschlüsse herstellen .................................................................................................................................. 10
6 BEDIENUNG ................................................................................................................................................ 11
Modell XKB-208A/210A ............................................................................................................................... 11
Modell XKB-212A/215A ............................................................................................................................... 12
7 ANWENDUNGSBEISPIELE ........................................................................................................................ 15

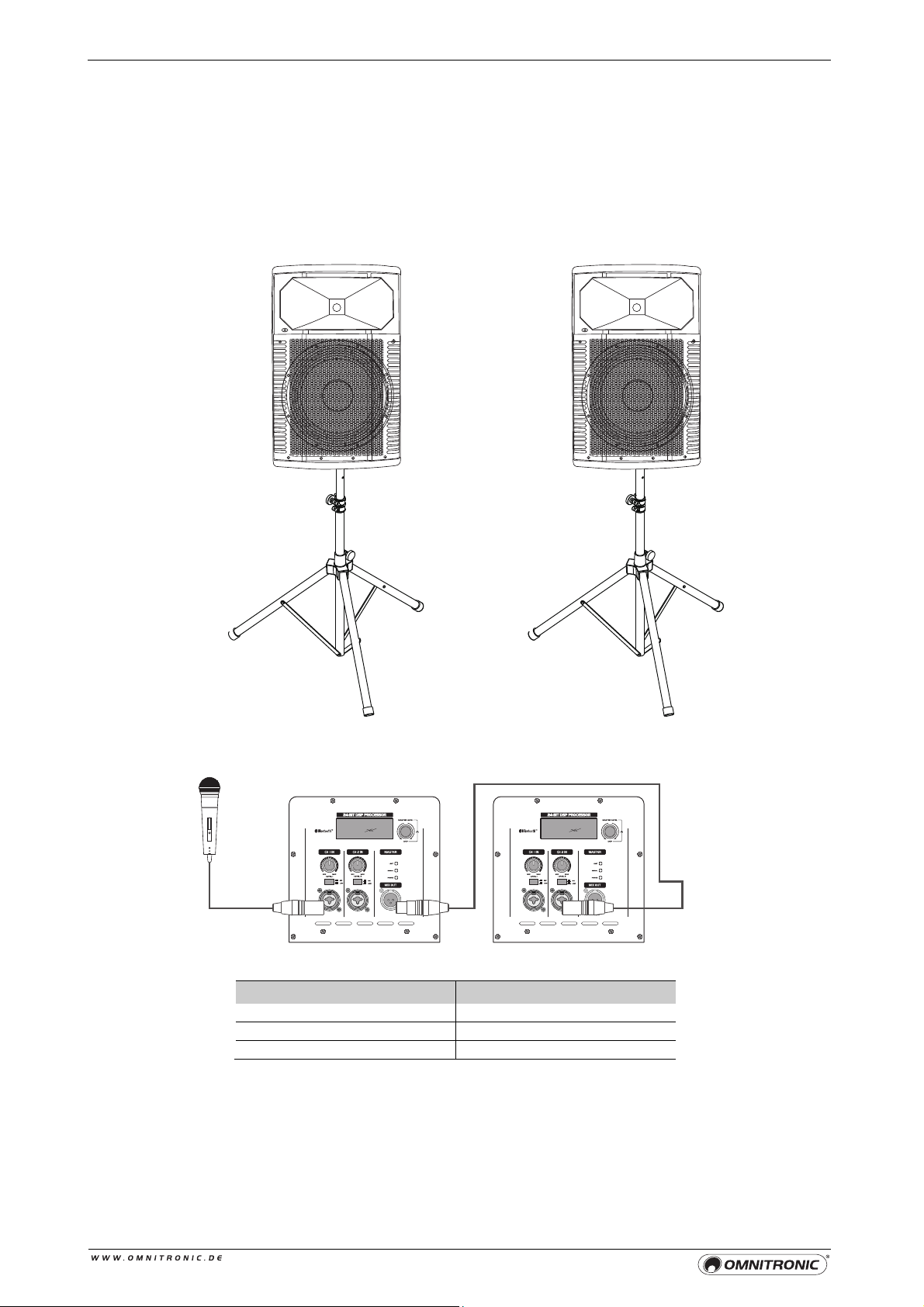

Reihenschaltung von zwei Lautsprecherboxen ........................................................................................... 15
Stereo-Betrieb .............................................................................................................................................. 16
Einsatz als Bodenmonitor ............................................................................................................................ 17

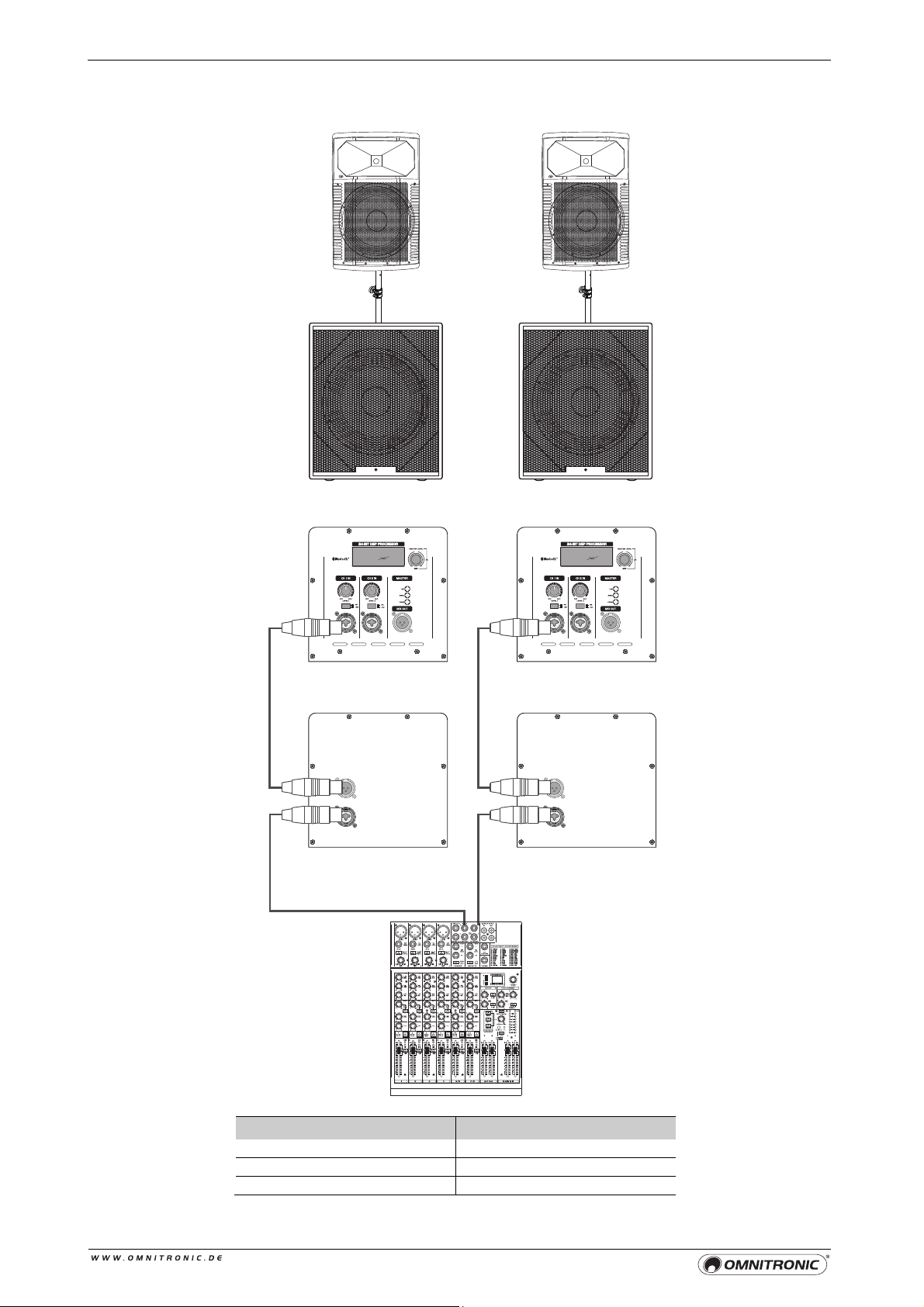

Betrieb mit einem Subwoofer ....................................................................................................................... 18
8 REINIGUNG UND WARTUNG ..................................................................................................................... 19
Sicherungswechsel ...................................................................................................................................... 19
9 TECHNISCHE DATEN ................................................................................................................................. 20

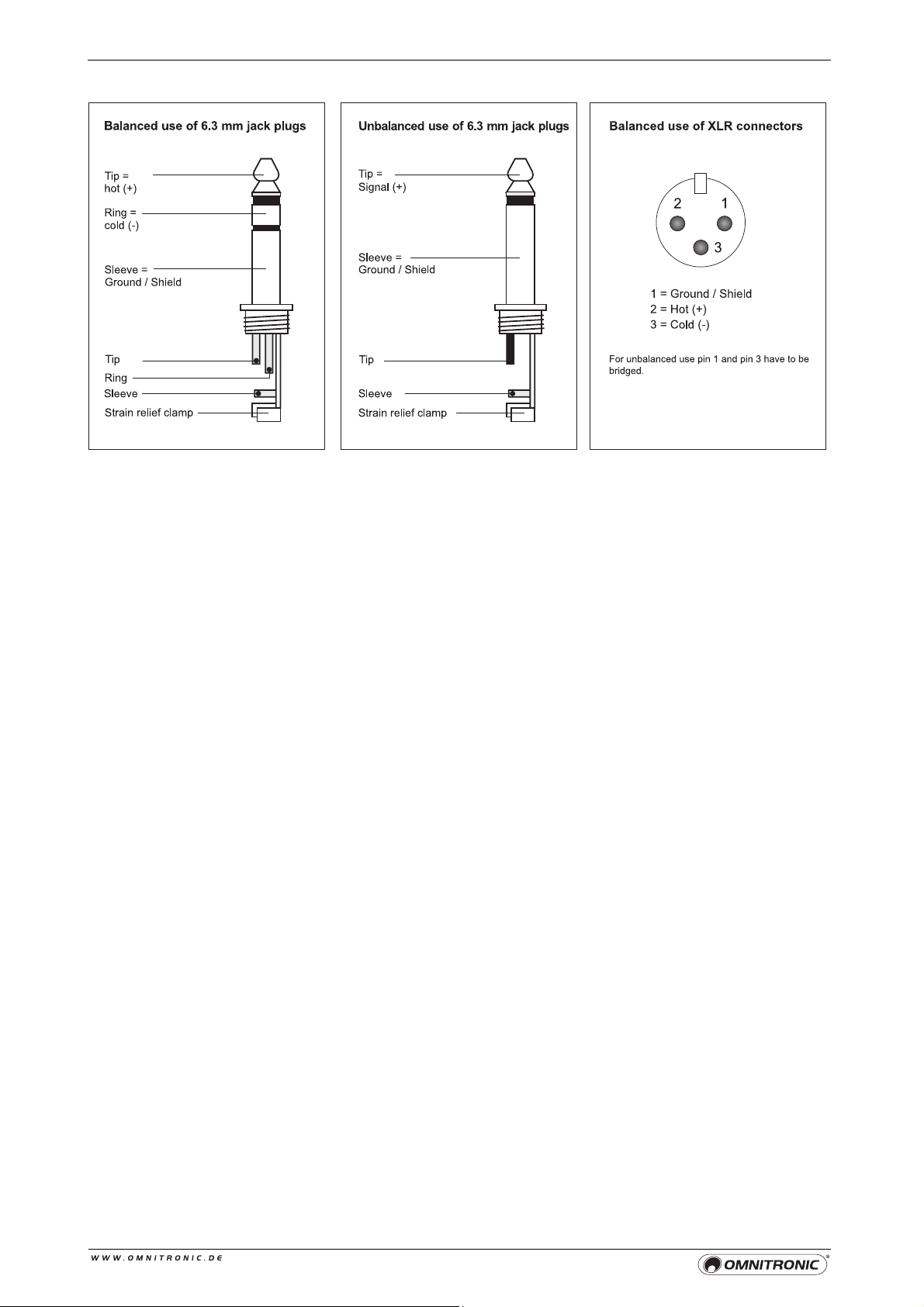

Steckerbelegung .......................................................................................................................................... 21
..............................................................................................................................................................................
Table of Contents
1 INTRODUCTION ......................................................................................................................................... 22
2 SAFETY INSTRUCTIONS ........................................................................................................................... 22
3 OPERATING DETERMINATIONS ............................................................................................................... 24
4 OPERATING ELEMENTS & CONNECTIONS ................................................................................................ 25
Model XKB-208A/210A ................................................................................................................................ 25
Model XKB-212A/215A ................................................................................................................................ 26
5 INSTALLATION ........................................................................................................................................... 27
Setup ............................................................................................................................................................ 27
Stands/Satellite Systems ............................................................................................................................. 27
Making the Connections............................................................................................................................... 27
6 OPERATION ................................................................................................................................................ 28
Model XKB-208A/210A ................................................................................................................................ 28
Model XKB-212A/215A ................................................................................................................................ 29
7 APPLICATION EXAMPLES ........................................................................................................................ 32
Daisy-chaining Speaker Systems ................................................................................................................ 32
Stereo Operation .......................................................................................................................................... 33
Operation as Monitors .................................................................................................................................. 34
Operation on a Subwoofer ........................................................................................................................... 35
8 CLEANING AND MAINTENANCE .............................................................................................................. 36
Replacing the Fuse ...................................................................................................................................... 36
9 TECHNICAL SPECIFICATIONS .................................................................................................................. 37
Connector Configuration .............................................................................................................................. 38
4
Page 5
1
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eine PA-Lautsprecherbox von OMNITRONIC entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-
>>
anleitung sorgfältig.
Diese Bedienungsanleitung gilt für die Artikelnummern: 11038793, 11038794, 11038795
und 11038796. Die neueste Version finden Sie online: www.omnitronic.de.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
..............................................................................................................................................................................
2
SICHERHEITSHINWEISE
Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
ACHTUNG!
LEBENSGEFAHR!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Lautsprecheranlagen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr
durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die
wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.
ACHTUNG!
5
Page 6
Inbetriebnahme
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob
kein offensichtlicher Transportschaden vorliegt. Sollten
Sie Schäden an der Netzleitung oder am Gehäuse
entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Schutzklasse
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz
mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete
Steckdosen können zur Zerstörung des Gerätes und zu
tödlichen Stromschlägen führen.
Netzstecker
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in
Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese
Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen.
Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen
kommen.
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
Werden Verlängerungsleitungen verwendet muss
sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle
Warnhinweise für die Netzleitung gelten auch für evtl.
Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom
Netz trennen! Fassen Sie dazu den Netzstecker an der
Grifffläche an und ziehen Sie niemals an der
Netzleitung! Ansonsten kann das Kabel und der
Stecker beschädigt werden was zu tödlichen
Stromschlägen führen kann. Sind Stecker oder
Geräteschalter, z. B. durch Einbau nicht erreichbar, so
muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das
Gerät staubig ist, dann muss es außer Betrieb
genommen werden, der Stromkreis muss allpolig
unterbrochen werden und das Gerät mit einem
trockenen Tuch gereinigt werden. Staub kann die
Isolation reduzieren, was zu tödlichen Stromschlägen
führen kann. Stärkere Verschmutzungen im und am
Gerät dürfen nur von einem Fachmann beseitigt
werden.
Flüssigkeit
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher
Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät
scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden.
Reduzierte Isolationen können tödliche Stromschläge
hervorrufen.
Metallteile
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und
allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können
tödliche Verletzungen zur Folge haben.
Rutschgefahr
Bitte beachten Sie, dass Boxen durch Bassschläge und
Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das
Publikum ein erhöhtes Risiko dar. Deshalb muss das
PA-System immer gegen Verrutschen gesichert oder
der entsprechende Bereich abgesperrt werden.
Einsatztemperatur
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie die Lautsprecherbox von
direkter Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern.
Vor dem Einschalten
Bevor das Gerät eingeschaltet wird, müssen alle Fader
und Lautstärkeregler auf Null bzw. auf Minimum gestellt
werden.
Bedienung
Lassen Sie die Lautsprecherbox nicht von Personen
bedienen, die sich nicht mit der Anlage auskennen.
Wenn Anlagen nicht mehr korrekt funktionieren, ist das
meist das Ergebnis von unsachgemäßer Bedienung!
Kinder und Laien vom Gerät fern halten.
Wartung und Service
Im Gehäuseinneren befinden sich keine zu wartenden
Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
Transport
Diese Lautsprecherbox ist nicht für den harten RoadEinsatz gedacht. Beim Transport muss die Box
vorsichtig und ruckfrei bewegt werden. Soll das Gerät
transportiert werden, verwenden Sie bitte die
Originalverpackung, um Transportschäden zu
vermeiden.
Reinigung
Reinigen Sie das Gerät niemals mit Lösungsmitteln
oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät am Ende seiner
Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb.
Nicht im Hausmüll entsorgen. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die
zuständige örtliche Behörde.
Batterierichtlinie
Verbrauchte Batterien dürfen nicht im Hausmüll
entsorgt werden. Bitte entsorgen Sie sie nur
über offizielle Sammelstellen oder
Sammelbehälter im Fachhandel.
6
Page 7
Leitung
Pin International
3
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Lautsprecherboxen der XKB-Serie sind leistungsfähige Aktiv-Lautsprecherboxen in extrem leichtem und
stabilem Kunststoffgehäuse. Sie sind flexibel einsetzbar für Festinstallationen und professionelle LiveAnwendungen. Die 2-Wege-Lautsprecher sind als Fullrange-Bassreflex-Systeme mit separaten
Leistungsverstärkern für den Tiefton- und Hochtonbereich ausgeführt und verfügen über Anschlüsse für
Mikrofone und Line-Quellen sowie Parallelausgänge zum Koppeln weiterer Aktivboxen. Der DSP (digitaler
Signalprozessor) der Modelle 212A und 215A bietet praktische Presets zur schnellen und
anwendungsbezogenen Klangabstimmung. Auf den integriertem Bluetooth-Empfänger lässt sich ganz leicht
kabellos per Bluetooth Musik von Smartphones oder Tablets übertragen. Die Lautsprecherboxen sind durch
einen Limiter und umfangreiche Schutzschaltungen geschützt. Das Gehäuse ermöglicht vielfältige
Aufstellmöglichkeiten (Bodenmonitor, Wand- oder Stativmontage).
Spannungsversorgung
Dieses Produkt ist für den Anschluss an 230 V, 50 Hz
Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen
konzipiert. Belegung der Anschlussleitungen:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm Kontaktöffnung
an jedem Pol in die festverlegte elektrische Installation
eingebaut werden. Das Gerät darf nur an eine
Elektroinstallation angeschlossen werden, die den
VDE-Bestimmungen DIN VDE 0100 entspricht. Die
Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom
ausgestattet sein.
Öffentlicher und gewerblicher Einsatz
Beim Einsatz einer Beschallungsanlage in öffentlichen
bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise
wiedergegeben werden können. Der Betreiber muss
sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Maximalleistung
Die angegebene Maximalleistung der Lautsprecherbox
beschreibt kurzfristige Leistungsspitzen (Peak), die die
Lautsprecher maximal aufnehmen können. Die
entsprechende RMS-Dauerleistung ist - wie bei allen
ähnlichen Lautsprechern (auch anderer Hersteller) deutlich geringer. Bitte achten Sie während des
Betriebs darauf, dass die Lautsprecherboxen stets
angenehm klingen. Werden Verzerrungen hörbar, ist
davon auszugehen, dass entweder der Verstärker oder
eine Lautsprecherbox überlastet ist. Dies kann schnell
zu Schäden führen. Regeln Sie daher bei hörbaren
Verzerrungen die Lautstärke entsprechend herunter,
um Schäden zu vermeiden. Durch Überlast zerstörte
Boxen sind von der Garantie ausgeschlossen.
Montage
Dieses Lautsprechersystem darf nur auf einen festen,
ebenen, rutschfesten, erschütterungsfreien,
schwingungsfreien und feuerfesten Untergrund
aufgestellt werden. Vergewissern Sie sich vor der
Montage, dass die Montagefläche mindestens die
5-fache Punktbelastung des Eigengewichtes der Instal-
lation aushalten kann (z. B. 20 kg Gewicht - 100 kg
Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm
überschreiten. Bei Überkopfmontage (Montagehöhe
>100 cm) muss die Lautsprecherbox immer mit einer
Absturzsicherung (Sicherheitsfangseil) gesichert
werden. Die Lautsprecherboxen lassen sich auf eine
Bassbox, einen Boxenhochständer, ein geeignetes
Stativ oder eine geeignete Wandhalterung montieren.
Die maximale Belastbarkeit der Distanzstange, des
Boxenhochständers, des Stativs oder der Wandhalterung darf niemals überschritten werden. Dabei
muss jedoch unbedingt sichergestellt werden, dass das
Satellitensystem über eine ausreichende Standfestigkeit verfügt. Die Grundfläche der Bassbox muss in
Bezug auf das montierte Topteil immer ausreichend
dimensioniert sein, damit ein Umstürzen verhindert
wird.
Serienbarcode
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Eigenmächtige Veränderungen und Garantie
Beachten Sie bitte, dass eigenmächtige Veränderungen
an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch
erlischt. Außerdem ist jede andere Verwendung mit
Gefahren, wie z. B. Kurzschluss, Brand, elektrischem
Schlag, etc. verbunden.
Zulassung
Der Bluetooth-Betrieb mit 2,4 GHz ist in den EU- und
EFTA-Staaten allgemein zugelassen und anmelde- und
gebührenfrei.
EU-Konformitätserklärung
Hiermit erklärt Steinigke Showtechnic GmbH, dass
dieses Gerät XKB-208A/XKB-210A/XKB-212A/XKB215A die grundlegenden Anforderungen und die
übrigen einschlägigen Bestimmungen der Richtlinie
2014/53/EU erfüllt. Die vollständige
Konformitätserklärung ist unter www.steinigke.de
verfügbar.
7
Page 8
4
BEDIENELEMENTE UND ANSCHLÜSSE

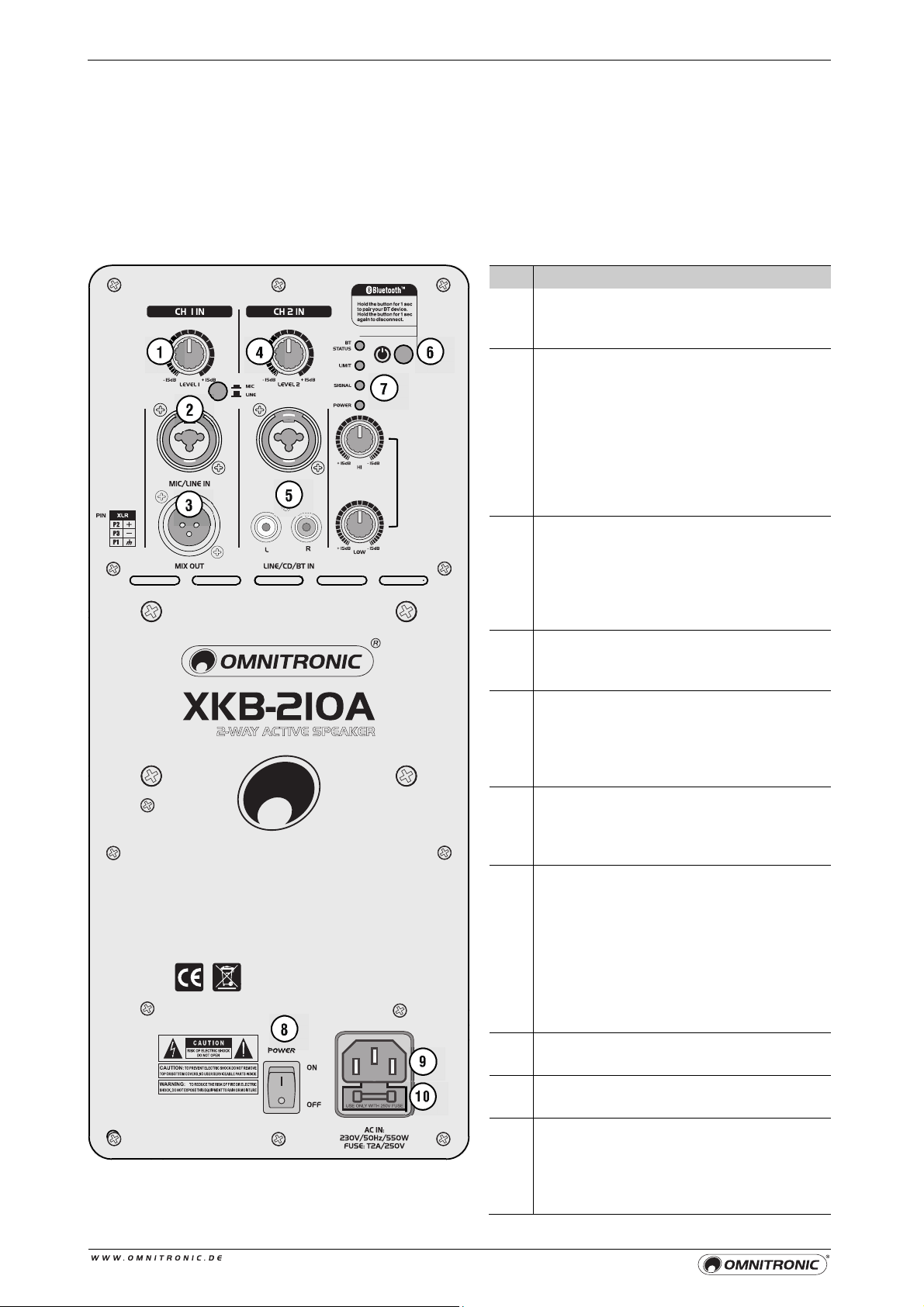

Modell XKB-208A/210A
Diese Anleitung beschreibt exemplarisch die Rückseite des Modells XKB-210A. Die Eigenschaften des
Modells XKB-208A sind ähnlich.
Nr. Funktion
1 Laustärkeregler CH 1
Zum Mischen des Signals von Kanal 1
auf das Mastersignal.
2 Mikrofon-/Line-Eingang CH 1
Kombibuchse (XLR/6,3-mm-Klinke)
zum Anschluss von Mikrofonen oder
Audiogeräten mit Line-Ausgang (z. B.
Mischpult, CD-Player, Musikinstrument).
Der Umschalter MIC/LINE dient zur
Anpassung des Eingangspegels: MIC =
für Mikrofone, LINE = für Audiogeräte
mit Line-Ausgang.
3 Ausgang MIX OUT
XLR-Buchse mit dem Summensignal
aller Kanäle für den Anschluss eines
weiteren aktiven Lautsprechers oder an
einen Line-Eingang eines Mischpults
oder Verstärkers.
4 Laustärkeregler CH 2
Zum Mischen des Signals von Kanal 2
auf das Mastersignal.
5 Line-Eingänge CH 2
Kombibuchse (XLR/6,3-mm-Klinke) und
Cinch-Buchsen zum Anschluss Audiogeräten mit Line-Ausgang (z. B. CDPlayer).
6 Taste Bluetooth
Zum Koppeln mit einer Bluetooth-Quelle
bzw. Zurücksetzen der Verbindung die
Taste 1 Sekunde drücken.
7 Statusanzeigen
SIGNAL: Eingangssignal liegt an
POWER: Betriebsanzeige
LIMIT: ein zu großer Signalpegel wird
zum Schutz der Lautsprecher durch die
Pegelbegrenzung verringert; dann die
Lautstärke mit dem Master-Regler
reduzieren, bis die LED nicht bzw. nur
noch bei Signalspitzen aufleuchtet.
8 Netzschalter
Schaltet das Gerät ein und aus.
9 Netzanschluss
Stecken Sie hier die Netzleitung ein.
10 Sicherung
Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte
Wert ist am Gerät angegeben.
8
Page 9

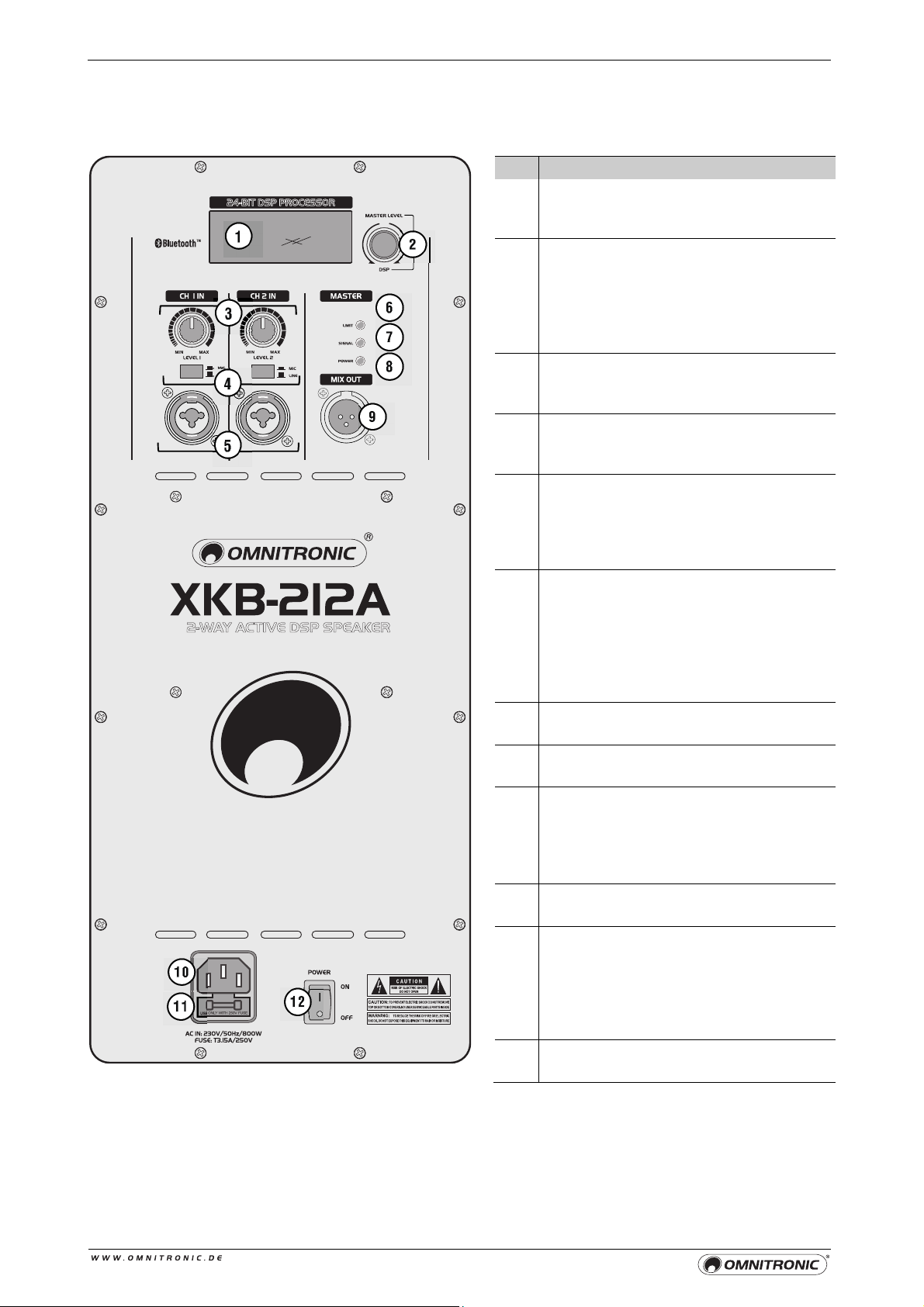

Modell XKB-212A/215A
Diese Anleitung beschreibt exemplarisch die Rückseite des Modells XKB-212A. Die Eigenschaften des
Modells XKB-215A sind ähnlich.
Nr. Funktion
1 Display
Zeigt alle Menüpunkte und
Einstellmöglichkeiten an.
2 Druckregler MASTER LEVEL/DSP
• Zum Einstellen der Gesamtlautstärke
den Regler drehen.
• Zum Aufrufen des DSP-Menüs und zur
Bestätigung den Regler drücken. Zur
Navigation und Werteänderung den
Regler drehen.
3 Laustärkeregler CH 1, CH 2
Zum Mischen des Signals von Kanal 1
bzw. 2 auf das Mastersignal.
4 Pegelumschalter MIC/LINE
Schalten Kanal 1 bzw. 2 zwischen
Mikrofoneingang und Line-Eingang um.
5 Mikrofon-/Line-Eingänge CH 1, CH 2
Kombibuchsen (XLR/6,3-mm-Klinke)
zum Anschluss von Mikrofonen oder
Audiogeräten mit Line-Ausgang (z. B.
Mischpult, CD-Player, Musikinstrument).
6 Anzeige LIMIT
Leuchtet, wenn der Signalpegel zu groß
ist und zum Schutz der Lautsprecher
durch die Pegelbegrenzung verringert
wird. Reduzieren Sie die Lautstärke mit
dem Master-Regler, bis die LED nicht
bzw. nur noch bei Signalspitzen
aufleuchtet.
7 Anzeige SIGNAL
Leuchtet, wenn ein Eingangssignal
anliegt.
8 Betriebsanzeige POWER
Leuchtet bei eingeschaltetem Gerät.
9 Ausgang MIX OUT
XLR-Buchse mit dem Summensignal
aller Kanäle für den Anschluss eines
weiteren aktiven Lautsprechers oder an
einen Line-Eingang eines Mischpults
oder Verstärkers.
10 Netzanschluss
Stecken Sie hier die Netzleitung ein.
11 Sicherung
Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte
Wert ist am Gerät angegeben.
12 Netzschalter
Schaltet das Gerät ein und aus.
9
Page 10
5
INSTALLATION
Aufstellen
Die Lautsprecherboxen können frei im Raum aufgestellt werden.
• Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die
Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z.B.
20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche Sicherungen niemals 100 cm
überschreiten.
• Stellen Sie die Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten werden
kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden verursacht wird.
Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.
Stativmontage/Satellitensysteme
Die Lautsprecherboxen lassen sich über den Einbauflansch auf der Unterseite auf ein Stativ oder über eine
Distanzstange auf eine Subwooferbox montieren.
• Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.
• Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. B. durch Wind, kann die Standsicherheit
beeinträchtigt werden. Es sind deshalb zusätzliche Sicherungsmaßnahmen, z. B. Anbringen von
Ballastgewichten, zu treffen.
• Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und
gegebenenfalls abzusperren.
• Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das Stativ herum abgesperrt
werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5-fachen maximalen
Auszugshöhe entspricht. Ausgefahrene Rohre müssen immer mit den vorgesehenen Sicherungsvorrichtungen
gesichert werden!
• Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die zulässige Tragfähigkeit des
Montageorts niemals überschreiten.
• Das Stativ muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes Bewegen
des Systems muss verhindert werden - auch unter Brandbedingungen!
• Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast, der Sicherheitsanforderungen
sowie der Qualifikation eventueller Mitarbeiter verantwortlich.
• Während des Aufenthalts von Personen unter der Last müssen alle notwendigen Sicherheitsmaßnahmen
getroffen werden, um Verletzungen zu vermeiden.
• Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der Nutzung des Systems ergebenden
Gefahren zu unterweisen.
• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.
• Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z. B. durch
einen Ausgleichsfuß, zu schaffen. Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu
achten, um optimale Sicherheit zu gewährleisten.
• Auf Stativen montierte Boxen können beim Umstürzen erhebliche Verletzungen verursachen! Auf rutschigen
Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu sichern oder AntiRutschmatten zu verwenden.
Anschlüsse herstellen
Um Störgeräusche zu vermeiden, sollte die Lautsprecherbox vor dem Herstellen und Trennen von
Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Für eine gute
Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden.
• Geben Sie die Audio-Eingangssignale über XLR- oder 6,3-mm-Klinkenstecker auf die Buchsen CH 1 und
CH 2. Dies können Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CD-Player sein. Zum
Anschluss eines Line-Pegel-Geräts lassen Sie den Pegelumschalter MIC/LINE ausgerastet. Alternativ
lassen sich an die Buchsen auch Mikrofone anschließen. In diesem Fall muss der Pegelumschalter
hineingedrückt werden. Bei den Modellen XKB-208A und 210A können die Buchsen in Kanal 2 nur für
Line-Pegel-Geräte genutzt werden.
• Am XLR-Ausgang MIX OUT steht das Summensignal aller Audio-Eingangssignale unabhängig vom
Master-Regler und den DSP-Einstellungen (nur Modell XKB-212A und 215A) zur Verfügung. Hier kann z.
B. der Line-Eingang einer weiteren aktiven Lautsprecherbox zur zusätzlichen Beschallung angeschlossen
werden.
• Schließen Sie das Gerät nach dem Anschließen aller Geräte über das beiliegende Netzkabel an eine
Steckdose an.
10
Page 11
6
BEDIENUNG
Modell XKB-208A/210A
1
Stellen Sie vor dem Einschalten die beiden Lautstärkeregler LEVEL 1/2 auf Minimum, um
Einschaltgeräusche zu vermeiden. Schalten Sie dann die Lautsprecherbox mit dem Netzschalter ein. Die
Betriebsanzeige POWER leuchtet.
2
Stellen Sie mit den Lautstärkereglern LEVEL 1/2 das gewünschte Lautstärkeverhältnis für die
Eingangsquellen ein. Bei Übersteuerung leuchtet die Anzeige LIMIT. Reduzieren Sie dann die
Lautstärke entsprechend.
3
Stellen Sie mit den Klangreglern das gewünschte Klangbild ein. Durch Verstellen der Regler lassen sich
die Höhen (Regler HI) und Bässe (Regler LOW) anheben bzw. senken. Stehen die Regler in
Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
4
Bitte achten Sie während des Betriebs darauf, dass die Lautsprecherbox stets angenehm klingt.
Werden Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die
Lautsprecher überlastet sind. Dies kann schnell zu Schäden führen. Regeln Sie daher bei hörbaren
Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast
zerstörte Lautsprecher sind von der Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem
Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.
5
Stellen Sie nach dem Betrieb die Lautstärkeregler auf Minimum und schalten Sie die Lautsprecherbox
mit dem Netzschalter aus. Die Betriebsanzeige erlischt.

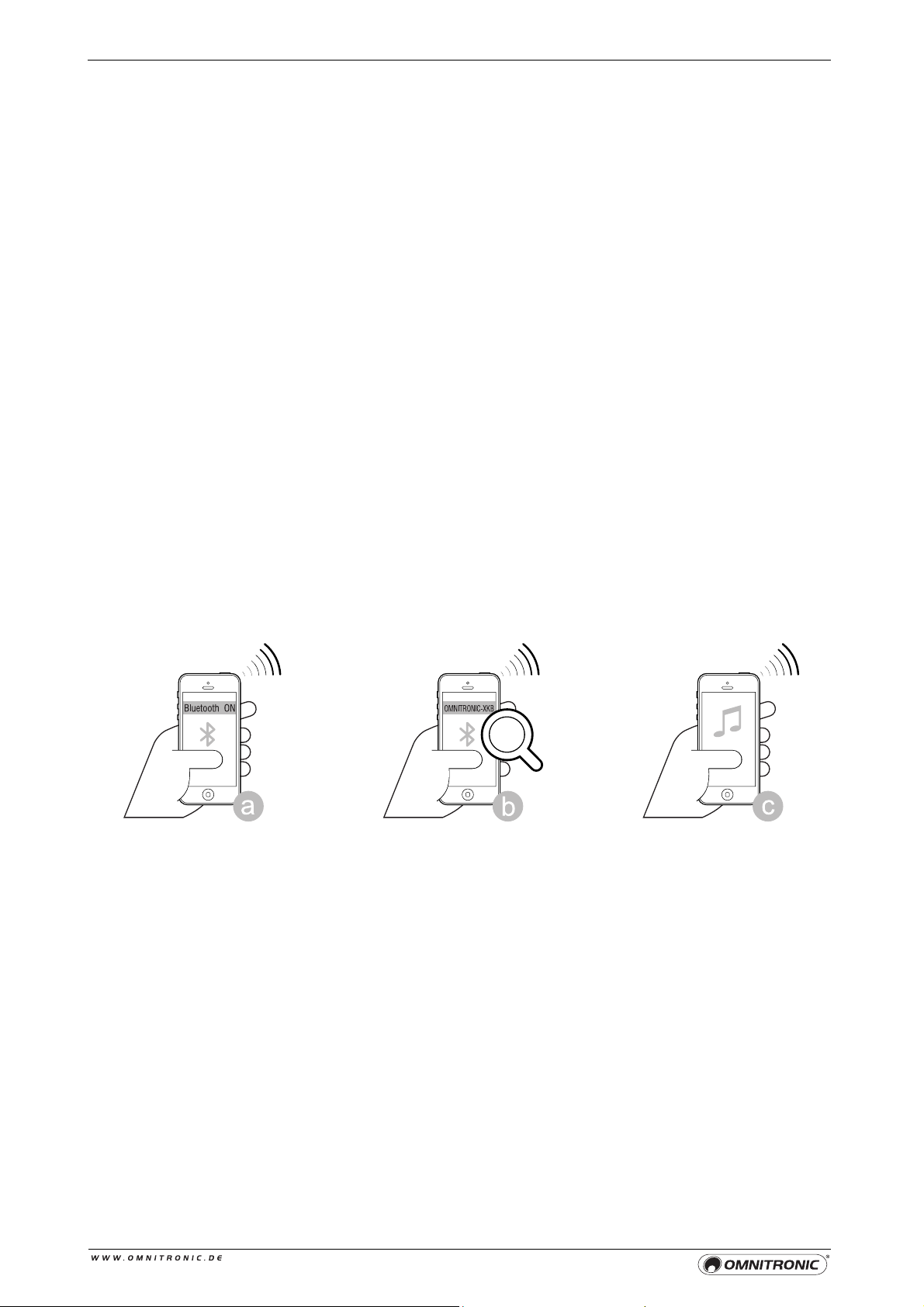

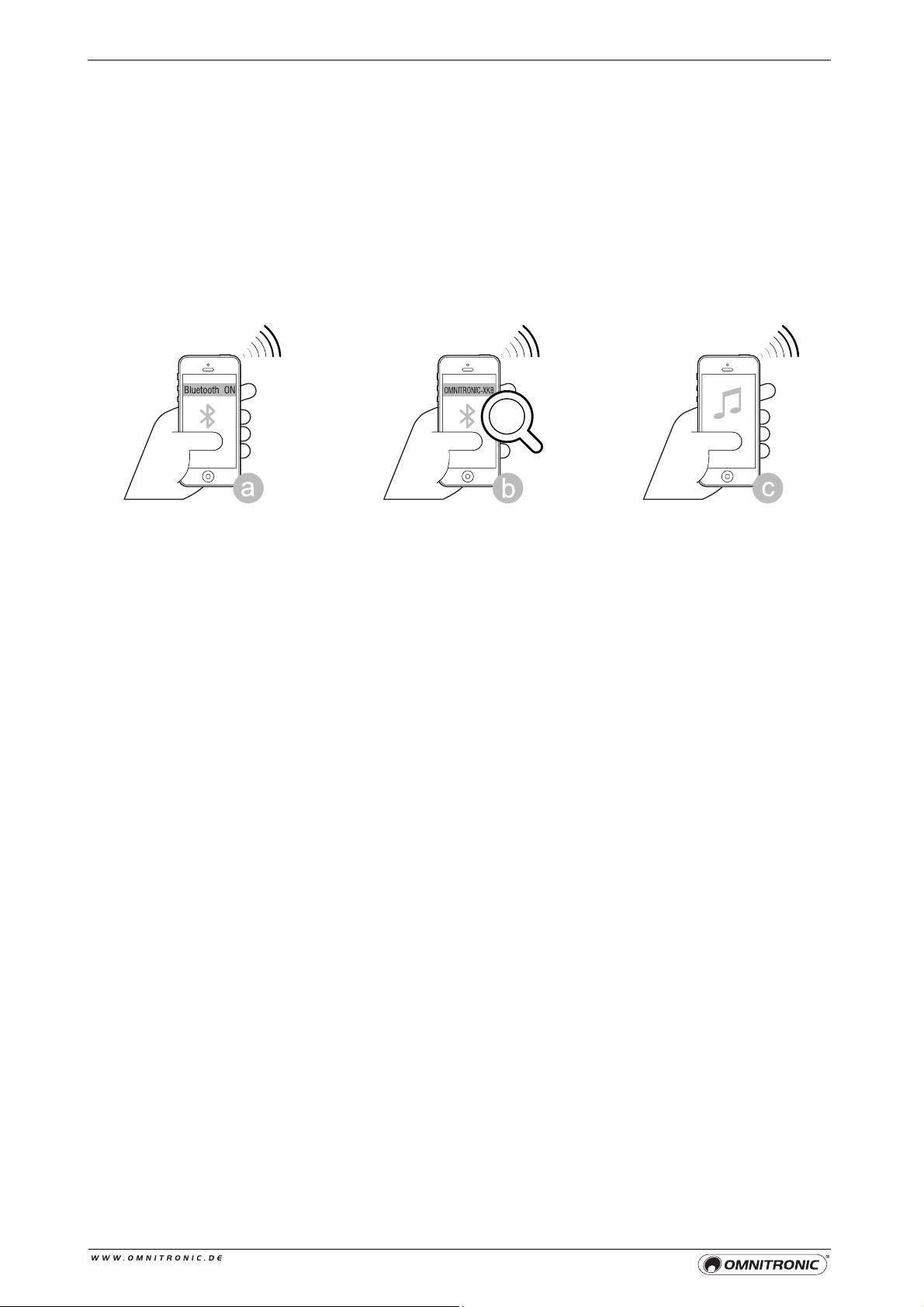

Bluetooth-Verbindung mit mobilen Geräten herstellen
Die Lautsprecherbox verfügt über einen Bluetooth-Empfänger, mit dem Musik kabellos von kompatiblen
Bluetooth-Geräten wie Smartphones, Tablets und Notebooks wiedergeben werden kann.
1
Halten Sie die Bluetooth-Taste für 1 Sekunde gedrückt, bis das Bluetooth-Anzeige BT STATUS
aufleuchtet. Das Gerät wechselt in den Pairing-Modus.
2
Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen
Sie „
OMNITRONIC-XKB
gekoppelt sind, hört die Bluetooth-Anzeige BT STATUS auf zu blinken.
3
Starten Sie die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über die
Lautsprecherbox wiedergegeben.
4
Um die Geräte zu entkoppeln halten Sie die Bluetooth-Taste wieder für 1 Sekunde gedrückt, bis die
Bluetooth-Anzeige BT STATUS erlischt.
“ aus der Liste aus und verbinden Sie die Geräte. Sobald die Geräte
11
Page 12
Modell XKB-212A/215A
Zum Schutz Ihrer Geräte, insbesondere der Lautsprecher, sollten Sie beim Einschalten immer die folgende
Vorgehensweise einhalten: Alle Ausgangregler der Geräte auf Minimum stellen. Erst die angeschlossenen
Tonquellen einschalten, dann die Lautsprecherbox. Drehen Sie dann die Lautstärkeregler an den
Signalquellen auf (sofern vorhanden) und stellen Sie den Ausgangsregler der Lautsprecherbox zunächst auf
einen niedrigen Pegel ein. Nehmen Sie die gewünschten Lautstärke- und DSP-Einstellungen an der
Lautsprecherbox vor. Schalten Sie nach dem Betrieb die Geräte in umgekehrter Reihenfolge aus: zuerst die
Lautsprecherbox dann die Tonquellen.

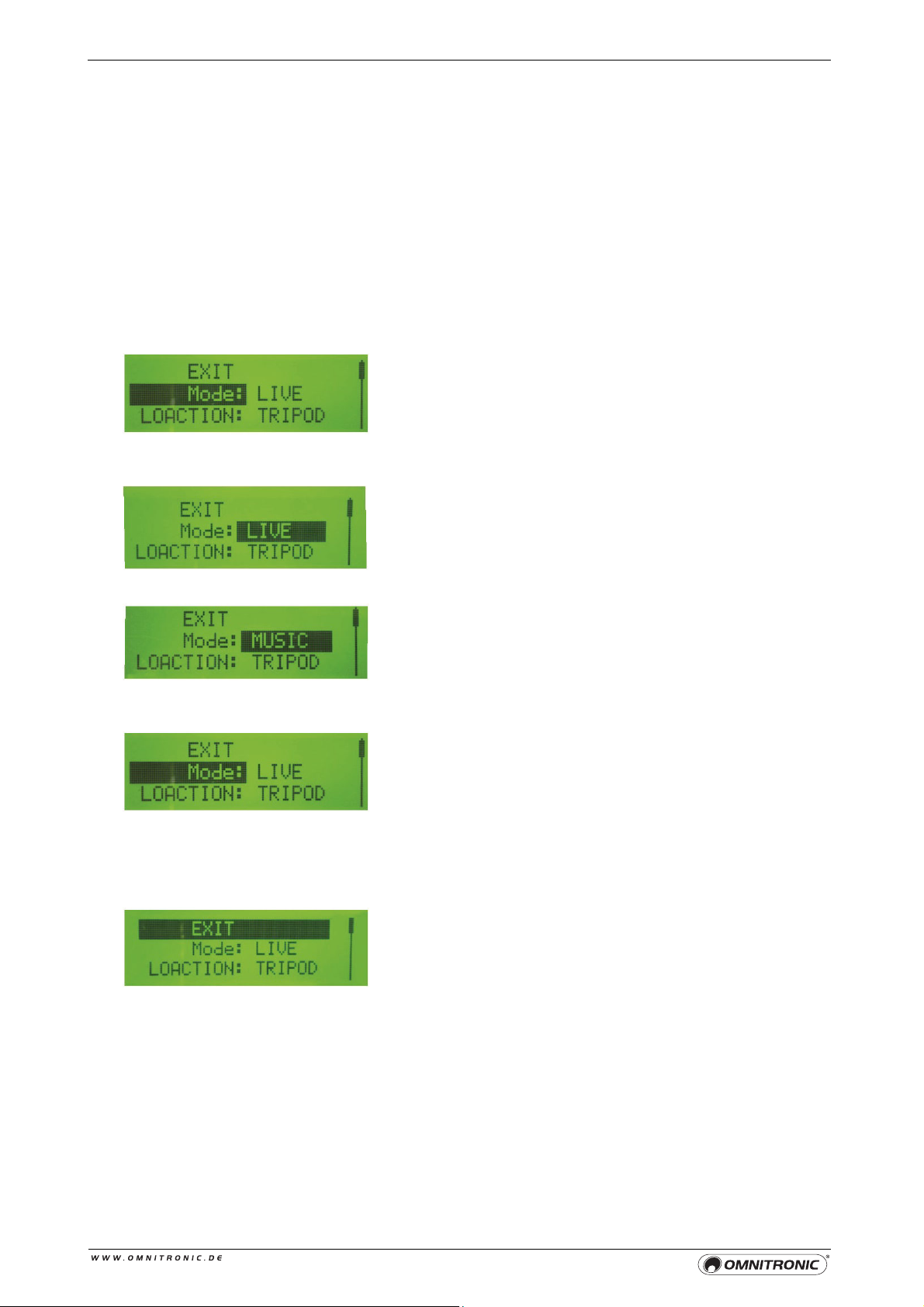

Menüeinstellungen
Der integrierte DSP (digitaler Signalprozessor) bietet umfangreiche Möglichkeiten zur Klangoptimierung. Das
Ausgangssignal der Buchse LINK OUT bleibt von den Einstellungen unbeeinflusst.
1) Drücken Sie den Regler MASTER LEVEL/DSP, um das DSP-Menü aufzurufen.
2) Drehen Sie den Regler MASTER LEVEL/DSP zur Auswahl eines Menüpunkts. Drücken Sie den Regler
zur Bestätigung. Der Cursor springt auf die Parameter in der rechten Spalte.
3) Drehen Sie den Regler MASTER LEVEL/DSP zur Auswahl eines Parameters.
4) Drücken Sie den Regler MASTER LEVEL/DSP zur Bestätigung einer Eingabe. Die Einstellung wird
gespeichert. Der Cursor springt auf die Parameter in der linken Spalte.
5) Wiederholen Sie die Schritte 2 bis 4 für weitere Einstellungen.
6) Wählen Sie den Menüpunkt EXIT zum Verlassen des Menüs. Das Display wechselt zurück zur
Standardanzeige. Nach 20 Sekunden ohne Betätigung einer Taste wird der Einstellmodus automatisch
verlassen.
12
Page 13
Menüstruktur
Menüpunkt Parameter Menüpunkt Parameter
Mode
LOACTION
SUB
TREBLE
MID
BASS
DELAY
LIVE (Grundeinstellung)
MUSIC
SPEECH
DJ
TRIPOD (Grundeinstellung)
MONITOR
SUPEND
OFF(Grundeinstellung)
80Hz 5 (Grundeinstellung)
100Hz
120Hz
150Hz
0dB (Grundeinstellung)
-12dB–+12dB 5 (Grundeinstellung)
0dB (Grundeinstellung)
-12dB–+12dB
0dB (Grundeinstellung)
-12dB–+12dB Firmware Version
0-16ms
BTH VOL
LCD DIM
BRIGHT
CONTRAST
RESET
INFO
EXIT
OFF/1(Grundeinstellung)
Bluetooth deaktiviert
2-16
ON (Grundeinstellung)
OFF WALL
0-10
0-10
NO (Grundeinstellung)
ARE YOU SURE?
YES OR NO
Brand Product Name
Menüpunkt Mode
Dieses Menü legt den Klang der Lautsprecherbox fest.
Preset Klang
LIVE
MUSIC
SPEECH
DJ
lineare Wiedergabe (Grundeinstellung)
leichte Bass- und Höhenanhebung
optimierte Sprachverständlichkeit
mehr Präsenz und Bass
Menüpunkt LOCATION
Über dieses Menü lässt sich der Klang den räumlichen Gegebenheiten anpassen.
Preset Einsatzort
TRIPOD
MONITOR
WALL
SUSPEND
für Stativmontage (Grundeinstellung)
Einsatz als Bodenmonitor
für Wandmontage
für Flugbetrieb
Menüpunkt SUB
Mit dem Menü SUB lässt sich ein Hochpassfilter (Linkwitz-Riley mit 24 dB/Oktave) für den Betrieb mit einem
Subwoofer zuschalten. Damit werden tiefe Frequenzen herausgefiltert und der Wirkungsgrad an den
Subwoofer angeglichen. Folgende Trennfrequenzen stehen zur Auswahl: 80Hz, 100Hz, 120Hz und 150Hz.
In der Grundeinstellung OFF ist das Filter deaktiviert.
Menüpunkt TREBLE
Zur Klangkorrektur steht ein 3-Band-Equalizer zur Verfügung. Im Menü TREBLE werden die Höhen von
einem Shelving-Filter bearbeitet, das oberhalb von 6 kHz einsetzt. Das Band kann zwischen -12 dB und +12
dB gesenkt oder angehoben werden. In der Grundeinstellung 0 dB ist der Equalizer neutral.
Menüpunkt MID
Im Menü MID werden die Mitten von einem parametrischen Equalizer bearbeitet, der bei 1,2 kHz einsetzt.
Das Band kann zwischen -12 dB und +12 dB gesenkt oder angehoben werden. In der Grundeinstellung 0 dB
ist der Equalizer neutral.
13
Page 14
Menüpunkt BASS
Im Menü BASS werden die Bässe von einem parametrischen Equalizer bearbeitet, der unterhalb von 80 Hz
einsetzt. Das Band kann zwischen -12 dB und +12 dB gesenkt oder angehoben werden. In der
Grundeinstellung 0 dB ist der Equalizer neutral.
Menüpunkt DELAY
Kommt es zu Laufzeitunterschieden beim Betrieb mit mehreren Lautsprecherboxen, lässt sich im Menü
DELAY eine Signalverzögerung zwischen 0 und 16 Milisekunden einstellen.

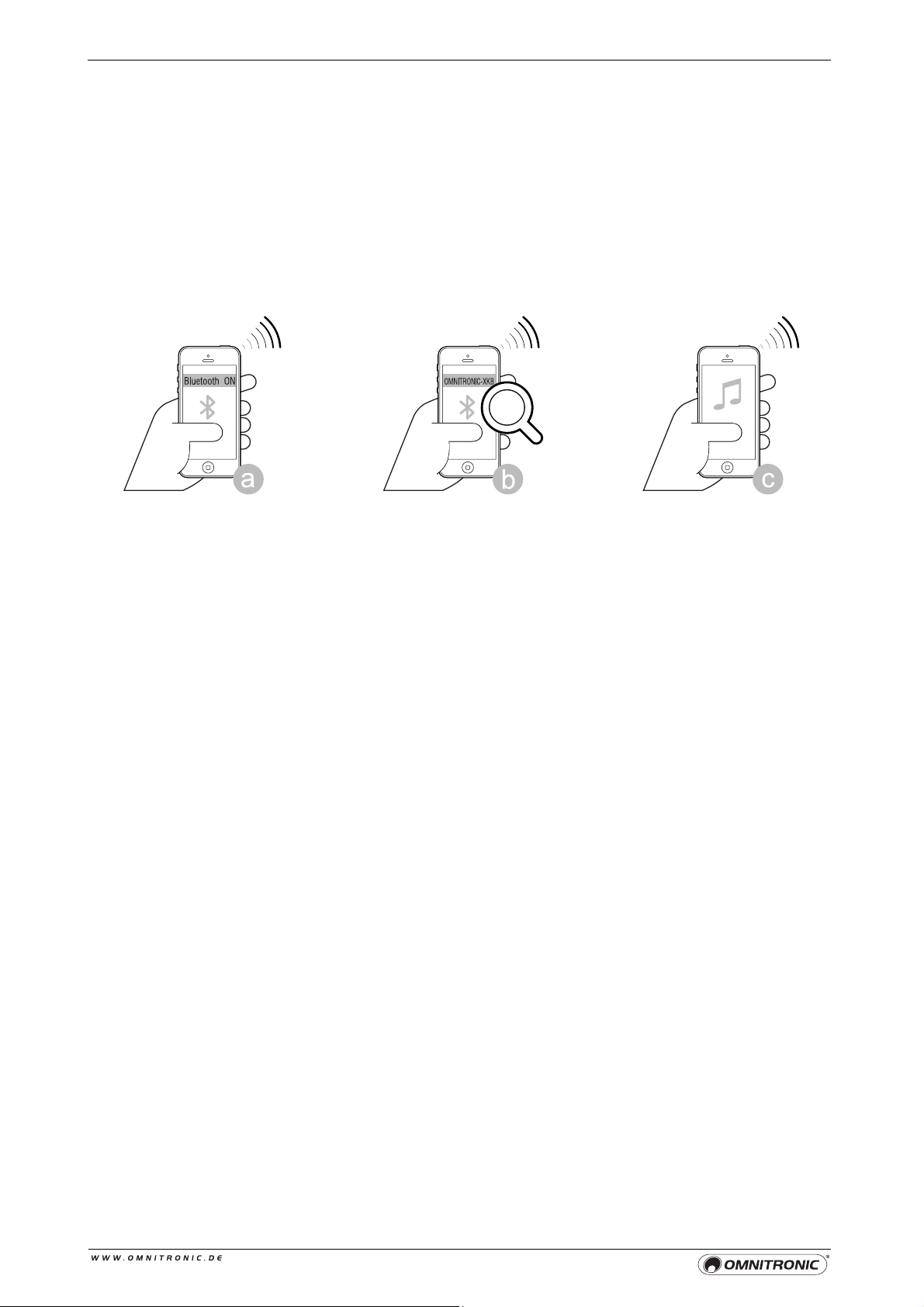

Menüpunkt BTH VOL
Die Lautsprecherbox verfügt über einen Bluetooth-Player, mit dem Musik kabellos von kompatiblen
Bluetooth-Geräten wie Smartphones, Tablets und Notebooks wiedergeben werden kann.
1
Aktiviern Sie die Bluetooth-Funktion, indem Sie im Menü BTH VOL einen Wert zwischen 2 und 16
einstellen. Das Bluetooth-Symbol im Display blinkt und das Gerät wechselt in den Pairing-Modus. In der
Einstellung 1 oder OFF ist die Bluetooth-Funktion deaktiviert.
2
Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen
Sie „
OMNITRONIC-XKB
“ aus der Liste aus und verbinden Sie die Geräte. Sobald die Geräte
gekoppelt sind, hört das Bluetooth-Symbol im Display auf zu blinken und leuchtet konstant.
3
Starten Sie die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über die
Lautsprecherbox wiedergegeben. Das Bluetooth-Symbol im Display blinkt wieder. Passen Sie ggf. den
Lautstärkewert zwischen 2 und 16 an.
4
Um die Geräte zu entkoppeln, wählen Sie die Einstellung OFF. Das Bluetooth-Symbol im Display
erlischt.
Menüpunkt LCD DIM
Hier kann die Displaybeleuchtung ein- und ausgeschaltet werden. In der Grundeinstellung ON bleibt das
Display dauerhaft eingeschaltet. In der Einstellung OFF wird es 20 Sekunden nach dem letzten Tastendruck
ausgeschaltet.
Menüpunkt BRIGHT
Hier kann die Displayhelligkeit zwischen 0 und 10 eingestellt werden. Die Grundeinstellung ist 5.
Menüpunkt CONTRAST
Hier kann der Kontrast des Displays zwischen 0 und 10 eingestellt werden. Die Grundeinstellung ist 5.
Menüpunkt RESET
Hier lässt sich das Gerät auf die Werkseinstellungen zurücksetzen. Alle persönlichen Einstellungen werden
dadurch gelöscht. Zuvor wird immer eine Anzeige zur Bestätigung eingeblendet. Wählen Sie die Option
YES, um die Funktion auszuführen oder NO, um den Vorgang abzubrechen.
Menüpunkt INFO
Hier können Sie Informationen über das Gerät einsehen.
14
Page 15
Mode
LOCATION
Sub
7
ANWENDUNGSBEISPIELE
Die folgenden Anwedungen beziehen sich auf die Modelle XKB-212A und XKB-215A mit integriertem DSP.

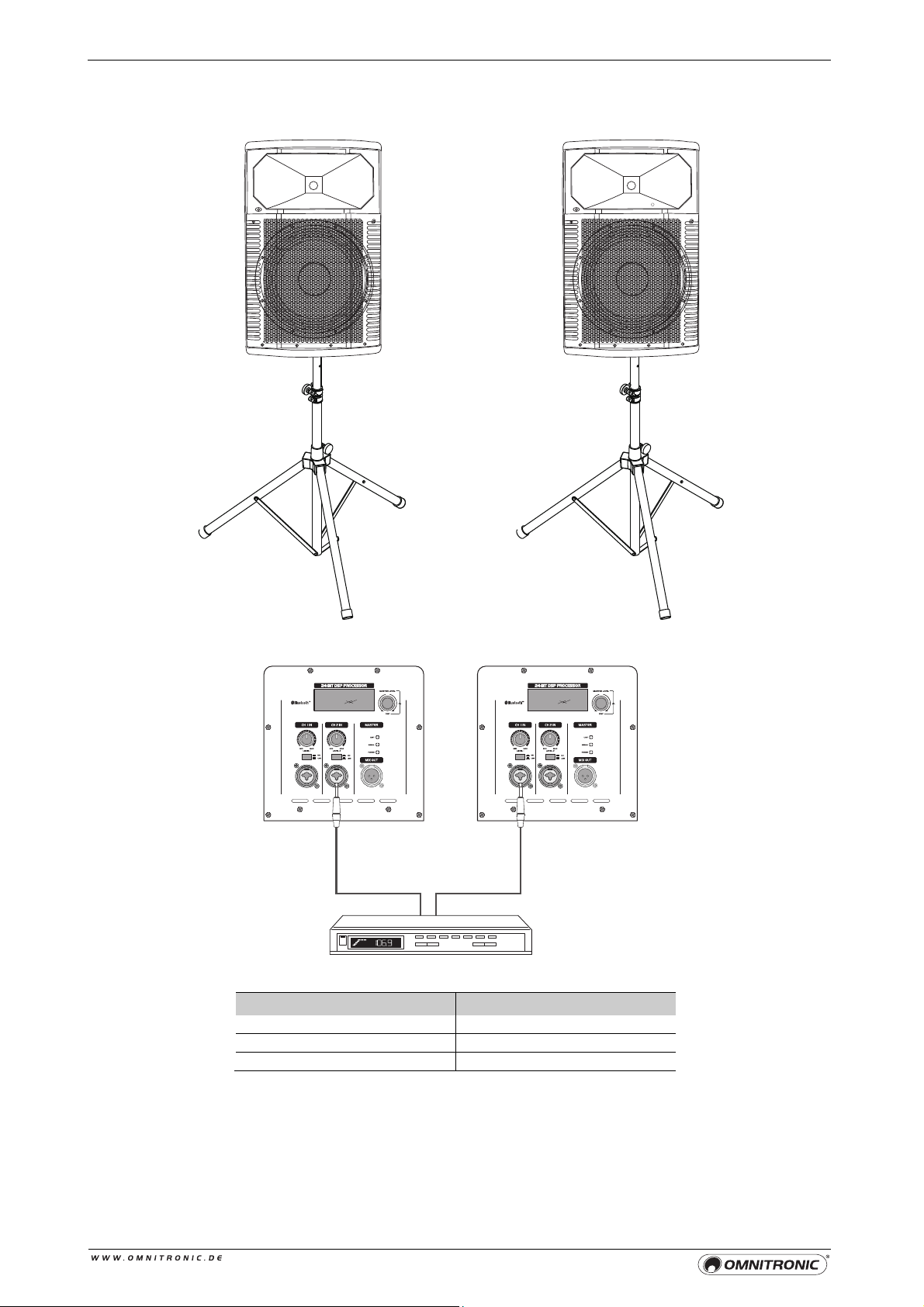

Reihenschaltung von zwei Lautsprecherboxen
Menüpunkt Parameter
Speech
Tripod
Off
15
Page 16
Mode
LOCATION
Sub
Stereo-Betrieb
Menüpunkt Parameter
Music
Tripod
Off
16
Page 17
Mode
LOCATION
Sub
Einsatz als Bodenmonitor
Menüpunkt Parameter
Live
Monitor
Off
17
Page 18
Mode
LOCATION
Sub
Betrieb mit einem Subwoofer
Menüpunkt Parameter
Live
Tripod
80 Hz
18
Page 19
8
REINIGUNG UND WARTUNG
Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Das Gerät
vorher vom Netz trennen. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen
Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten!
Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Lautsprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt
sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu
vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.
Wenn an der Lautsprecherbox klappernde Geräusche hörbar sind könnte es sein, dass sich Schrauben
durch die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox
von einem Fachmann überprüft werden.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch
weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Sicherungswechsel
Wenn die Feinsicherung des Geräts defekt ist, ersetzen Sie diese durch eine Sicherung gleichen Typs.
Trennen Sie das Gerät vor dem Sicherungswechsel allpolig von der Netzspannung trennen (Netzstecker
ziehen).
So gehen Sie vor:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
19
Page 20
9
TECHNISCHE DATEN
XKB-208A XKB-210A
Typ: 2-Wege-Fullrange-/Biamp-System
Spannungsversorgung: 230 V AC, 50 Hz
Verstärkerleistung: 70 W RMS LF, 35 W RMS HF 175 W RMS LF, 75 W RMS HF
LF-Lautsprecher:
HF-Lautsprecher:
Frequenzbereich:
Empfindlichkeit:
Eingänge: Kombination XLR/6,3-mm-Klinke
Ausgang: XLR, sym
Bluetooth: Ja
Schutzschaltungen: Softstart, Überhitzung, Überlastung, Überspannung,
Maße (LxBxH): 270 x 260 x 430 mm 320 x 310 x 480 mm
Gewicht: 6,9 kg
XKB-212A XKB-215A
Typ: 2-Wege-Fullrange-/Biamp-System
Spannungsversorgung: 230 V AC, 50 Hz
Verstärkerleistung:
LF-Lautsprecher:
HF-Lautsprecher:
Frequenzbereich:
Empfindlichkeit:
Max. Schalldruck:
Klirrfaktor: 0,05 %
Eingänge: Kombination XLR/6,3-mm-Klinke
Ausgang: XLR
DSP: 24 Bit, 96 kHz Abtastrate
Bluetooth: Ja
Schutzschaltungen: Softstart, Überhitzung, Überlastung, Überspannung,
Maße (LxBxH): 350 x 380 x 610 mm 450 x 370 x 700 mm
Gewicht: 15 kg 20 kg
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
20 cm (8") mit
38-mm-Schwingspule
25 mm (1") 35 mm (1,35“)
65 Hz - 20 kHz 65 Hz - 20 kHz
94 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Stereo-Cinch
Unterspannung, Übersteuerung, DC-Spannung
300 W RMS LF, 60 W RMS HF
30 cm (12") mit
40-mm-Schwingspule
35 mm (1,35") 40 mm (1,75“)
55 Hz - 20 kHz 50 Hz - 20 kHz
95 dB (1 W, 1 m) 96 dB (1 W, 1 m)
120 dB (1 m) 121 dB (1 m)
Unterspannung, Übersteuerung, DC-Spannung
25 cm (10") mit
38-mm-Schwingspule
9 kg
38 cm (15") mit
76-mm-Schwingspule
20
Page 21
Steckerbelegung
D00114661, Version 1.1, Stand 21/03/2018
Produkt-Updates, Dokumentationen, Software und Support erhalten Sie unter www.omnitronic.de. Die neueste Version
der Bedienungsanleitung finden Sie im Downloadbereich des Produkts.
© 2018 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert
werden. Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in
Methodik, Design oder Herstellung dies erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.
21
Page 22
1
INTRODUCTION
Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for
future needs.
For your own safety, please read this user manual carefully before your initial start-up.
>>
This user manual is valid for the items numbers 11038793, 11038794 11038795 and
11038796. You can find the latest update at: www.omnitronic.de.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
..............................................................................................................................................................................
2
SAFETY INSTRUCTIONS
A crashing speaker system can cause deadly accidents. All safety instructions given in this
manual must be observed.
Speaker systems must only be operated by trained persons. Danger of Life due to crashing
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe
operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user
manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept
liability for any resulting defects or problems.
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
speaker systems or hearing loss due to excessive sound pressure levels! The different local
conditions have to be considered in terms of safety rules.
Keep this device away from rain and moisture!
CAUTION!
CAUTION!
DANGER TO LIFE!
WARNING!
22
Page 23
Unpacking
Please make sure that there are no obvious transport
damages. Should you notice any damages on the
connection panel or on the casing, do not take the
speaker system into operation and immediately consult
your local dealer.
Protection Class
This device falls under protection class I. The power
plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the
same as stated on the device. Wrong voltages or power
outlets can lead to the destruction of the device and to
mortal electrical shock.
Power Cord
Always plug in the power plug least. The power plug
must always be inserted without force. Make sure that
the plug is tightly connected with the outlet. Never let
the power cord come into contact with other cables!
Handle the power cord and all connections with the
mains with particular caution! Never touch them with
wet hands, as this could lead to mortal electrical shock.
Never modify, bend, strain mechanically, put pressure
on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power
cord damages, fire or mortal electrical shock. The cable
insert or the female part in the device must never be
strained. There must always be sufficient cable to the
device. Otherwise, the cable may be damaged which
may lead to mortal damage. Make sure that the power
cord is never crimped or damaged by sharp edges.
Check the device and the power cord from time to time.
If extension cords are used, make sure that the core
diameter is sufficient for the required power
consumption of the device. All warnings concerning the
power cords are also valid for possible extension cords.
Always disconnect from the mains, when the device is
not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the
power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power
plug or the power switch is not accessible, the device
must be disconnected via the mains.
If the power plug or the device is dusty, the device must
be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation
which may lead to mortal electrical shock. More severe
dirt in and at the device should only be removed by a
specialist.
Liquids
There must never enter any liquid into power outlets,
extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of
liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was
exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if
the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
Foreign Objects
There must never be any objects entering into the
device. This is especially valid for metal parts. If any
metal parts like staples or coarse metal chips enter into
the device, the device must be taken out of operation
and disconnected immediately. Malfunction or shortcircuits caused by metal parts may cause mortal
injuries.
Secure Setup
Please note that speaker systems could move due to
bass beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present
further risk. This is why the speaker system must
always be secured against moving or the respective
area has to be blocked.
Admissible Temperatures
The ambient temperature must always be between
-5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
Prior to Switching on
Before the speaker system is switched on all faders and
volume controls have to be set to zero or minimum
position.
Operation
Operate the speaker system only after having
familiarized with its functions. Do not permit operation
by persons not qualified for operating the speaker
system. Most damages are the result of unprofessional
operation. Keep away children and amateurs!
Transport
This product is not designed for rigorous road use.
Move it carefully and without force. Please use the
original packaging if the device is to be transported.
Cleaning
Never use solvents or aggressive detergents in order to
clean the device! Rather use a soft and damp cloth.
Maintenance and Service
There are no serviceable parts inside the speaker
system. Maintenance and service operations are only to
be carried out by authorized dealers!
WEEE Directive
If the units are to be put out of operation
definitively, take them to a local recycling plant
for a disposal which is not harmful to the
environment. Do not dispose of as municipal waste.
Contact your retailer or local authorities for more
information.
Battery Directive
Never dispose of discharged batteries in the
household waste. Please take them to a special
waste disposal or a collection container at your
retailer.
23
Page 24
Cable
Pin International
3
OPERATING DETERMINATIONS
The speaker systems of the XKB series are high-performance active speaker systems in light-weight and
rugged plastic cabinets. They can be flexibly used for permanent installations and professional live
applications. The 2-way speaker systems are designed as full-range bass-reflex systems with separate
power amplifiers for the high-frequency range and the low-frequency range featuring inputs for microphones
and line sources and parallel outputs for coupling with other active speakers. The DSP (digital signal
processor) features convenient application presets for quick sound contouring (models XKB-212A and XKB-
215). The built-in Bluetooth player allows for streaming music wirelessly from smartphones or tablets via
Bluetooth. The speakers systems are protected through limiters and extensive protective circuits. The
enclosure offers multiple setup options (use as a floor monitor, wall or stand mounting).
Power Supply
This product is allowed to be operated with an
alternating current of 230 V, 50 Hz and was designed
for indoor use only. The occupation of the connection
cables is as follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply network,
a disconnection switch with a minimum opening of 3
mm at every pole has to be included in the permanent
electrical installation. The device must only be
connected with an electric installation carried out in
compliance with the IEC standards. The electric
installation must be equipped with a Residual Current
Device (RCD) with a maximum fault current of 30 mA.
Public and Industrial Use
Operating an amplification system in public or industrial
areas, a series of safety instructions have to be
followed that this manual can only give in part. The
operator must therefore inform himself on the current
safety instructions and consider them.
Maximum Power
The maximum power of the speaker system must never
be exceeded. When operating the speaker system,
please make sure that the loudspeakers always sound
well. When distortions can be heard, either the amplifier
or the loudspeaker is overloaded. Overloads can
quickly lead to amplifier or speaker damage. In order to
avoid damage, please reduce the volume immediately
when distortions can be heard. When speaker systems
are destroyed by overload, the guarantee becomes
void.
Installation
This speaker system must only be installed at a solid,
plane, anti-slip, vibration-free, oscillation-free and fireresistant location. Before installing the system, make
sure that the installation area can hold a minimum point
load of 5 times the system's load (e.g. weight 20 kg point load 100 kg). The speaker system must never be
installed higher than 100 cm without secondary
attachment. The speakers can be installed on top of a
subwoofer (satellite system). The carrying capacity of
the distance tube must never be exceeded. The
satellite system must always provide enough stability.
The subwoofer's base surface must always be
sufficiently dimensioned in relation to the top speaker in
order to prevent tilting over.
Serial Barcode
Never remove the serial barcode from the device as
this would make the guarantee void.
Modifications and Guarantee
Please consider that unauthorized modifications on the
speaker system are forbidden due to safety reasons! If
this speaker system will be operated in any way
different to the one described in this manual, the
product may suffer damages and the guarantee
becomes void. Furthermore, any other operation may
lead to dangers like crashes, hearing loss etc.
Approval
Bluetooth operation in the 2.4 GHz range and is
license-free and generally approved in EU and EFTA
countries.
EU Declaration of Conformity
Steinigke Showtechnic GmbH hereby declares that this
product XKB-208A/XKB-210A/XKB-212A/XKB-215A is
in compliance with the essential requirements and other
relevant provisions of Directive 2014/53/EU. The
complete Declaration of Conformity can be found at
www.steinigke.de
.
24
Page 25
4
OPERATING ELEMENTS & CONNECTIONS
Model XKB-208A/210A
This user manual describes the rear panel of model XKB-210A as a reference. Illustrations and features of
model XKB-208A are comparable.
No. Function
1 CH 1 level control
To mix the signal of channel 1 to the
master signal.
2 Mic/line input CH 1
Combo input (XLR/6.3 mm jack) for
connecting microphones or audio units
with line level output (e.g. mixer, CD
player, music instrument). Adjust the
input level with the MIC/LINE selector
switch: LINE = for audio units with line
output (e.g. CD player or instrument),
MIC = for microphones.
3 MIX OUT jack
XLR output of the master signal of all
channels for connection to a line input of
a further active speaker or to a mixer or
amplifier.
4 CH 2 level control
To mix the signal of channel 2 to the
master signal.
5 CH 2 line inputs
Combo input (XLR/6.3 mm jack) and
RCA jacks for connecting audio units
with line level output (e.g. CD players).
6 Bluetooth button
To enter pairing mode or to reset a
Bluetooth connection shortly press this
button.
7 Status indicators
SIGNAL: input signal is present
POWER: speaker is powered on
LIMIT: the signal level is too high; the
limiter will reduce the signal level to
protect the speakers. Reduce the
volume with the master control until the
LED does not light anymore, or only at
signal peaks.
8 Power switch
Turns the device on and off.
9 Power supply
Used to plug in the supplied power cord.
10 Fuse
Only replace the fuse when the device is
disconnected from mains. Only use
fuses of the same rating and power. The
correct fuse value is specified on the
rear panel.
25
Page 26
Model XKB-212A/215A
This user manual describes the rear panel of model XKB-212A as a reference. Illustrations and features of
model XKB-215A are comparable.
No. Function
1 Display
Shows all menu items and setting
options.
2 MASTER LEVEL/DSP push control
• Turn this control to set the master
volume.
• Press this control to access the DSP
menu and confirm user input. Turn the
control to navigate and change values.
3 CH 1, CH 2 level controls
To mix the signal of channel 1 and 2 to
the master signal.
4 MIC/LINE level selector switches
Switch channel 1 and 2 between
microphone input and line input.
5 CH 1, CH 2 mic/line inputs
Combo inputs (XLR/6.3 mm jack) for
connecting microphones or audio units
with line level output (e.g. mixer, CD
player, music instrument).
6 LIMIT indicator
Lights up when the signal level is too
high. The limiter will reduce the signal
level to protect the speakers. Reduce
the volume with the master control until
the LED does not light anymore, or only
at signal peaks.
7 SIGNAL indicator
Lights up when a signal is present.
8 POWER indicator
Lights up when the device is turned on.
9 MIX OUT jack
XLR output of the master signal of all
channels for connection to a line input of
a further active speaker or to a mixer or
amplifier.
10 Power supply
Used to plug in the supplied power cord.
11 Fuse
Only replace the fuse when the device is
disconnected from mains. Only use
fuses of the same rating and power. The
correct fuse value is specified on the
rear panel.
12 Power switch
Turns the device on and off.
26
Page 27
5
INSTALLATION
Setup
The speaker systems can be placed as desired.
• The location must be solid, plane, anti-slip, vibration-free, oscillation-free, and fire-resistant. The installation
area must hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg).
The speakers must never be installed higher than 100 cm without secondary attachment.
• This speaker system may only be installed on top of another speaker system if both systems are lashed up
with each other via appropriate clamping belts and protected against flipping over.
• Always install the speaker systems in a way that a minimum distance of three meters to the audience is
kept. This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the
speaker systems with appropriate means.
Stands/Satellite Systems
It is possible to put the speaker systems onto a PA speaker stand via the stand flange on the lower side or
on top of a subwoofer system via a distance tube.
• Stands must only be installed on a plane area with a maximum inclination angle of 5°.
• When using stands or satellite systems under the influence of horizontal forces, e.g. through wind, the
standing safety can be impaired. This is why additional safety measures like attaching ballast weights have
to be taken.
• If inclined tension cables or prolonged outriggers are used, the area of danger has to be marked or even be
blocked.
• Before lifting or lowering the telescopic tubes, you must always block a safety area around the stand or
satellite system. This safety area must have a diameter of 1.5 times the maximum height.
• Lifted telescopic tubes always have to be secured with a secondary securing!
• The total weight of the installation (=total weight of all individual parts) must never exceed the maximum
load of the installation area.
• The speakers have to be installed out of the reach of people. An unintended movement of the load has to
be avoided - also in case of fire!
• The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety
requirements and the qualification of possible co-workers.
• When people are located below the load, all necessary safety measures have to be taken in order to avoid
injury.
• The personnel have to be instructed on the content of the user manual and on the dangers related with
operating stands.
• Depending upon the individual installation spot, all necessary measures against movement and for
securing the standing safety have to be created.
• The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a
balancing foot, has to be created. When choosing the installation material, optimum dimensions have to be
chosen in order to secure maximum safety.
• Speaker systems installed on stands or satellite systems may cause severe injuries when crashing! If
installing on slippery surfaces, the legs must be secured with screws or nails via the provided holes or an
anti-slippery mat has to be used.
Making the Connections
To avoid interfering noise, switch off the speaker system or set the output controls to minimum prior to
connecting and disconnecting equipment. Be sure to use only high-grade cables.
• Feed the audio input signal via XLR or 6.3 mm plug to the jacks of channel CH 1 and CH 2. These inputs
allow to connect audio units with line level (e.g. mixer or CD player). When connecting line level devices,
make sure that the MIC/LINE level switch is disengaged. Alternatively, you can connect microphones to
these inputs. In this case, depress the MIC/LINE level switch. Note: The channel CH 2 input jacks of
models XKB-208A and 210A are designed for line level devices only.
• At the XLR output MIX OUT the master signal of all channels is available. This output allows connecting
e.g. the input of another active speaker system for additional PA applications.
• Finally, connect the supplied power supply cable to the corresponding input and the mains plug to an
outlet.
27
Page 28
6
OPERATION
Model XKB-208A/210A
1
Prior to switching on, turn both LEVEL 1/2 controls to minimum to avoid a possible switching-on noise.
Then switch on the speaker system with the power switch. The POWER indicator lights.
2
Adjust the desired volume ratio for the signal sources with the LEVEL 1/2 controls. In case of overload,
the LIMIT indicator lights up. In this case, reduce the volume correspondingly.
3
Adjust the desired sound with the tone controls. By adjusting the tone controls, the high frequencies
(control HI) and the low frequencies (control BASS) can be boosted or attenuated. With the controls in
mid-position, the frequency response is not affected.
4
When operating the speaker system, please make sure that the loudspeakers always sound well. When
distortions can be heard, either the amplifier or the loudspeakers are overloaded. Overloads can quickly
lead to amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately
when distortions can be heard. When speaker systems are destroyed by overload, the guarantee
becomes void. Always check the sound pressure level with a meter in order to keep to the threshold.
5
After operation, set the level controls minimum, then switch off the speaker system with the power
switch. The power indicator extinguishes.
Setting up a Bluetooth Connection with Mobile Devices
The PA system features a Bluetooth receiver allowing you to stream music wirelessly from your mobile
devices such as smartphones, tablets and notebooks.
1
Press the Bluetooth button for 1 second until the icon „
pairing mode.
2
Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “
XKB
“ from the list and connect the devices. Once the devices are paired, the Bluetooth icon ”
STATUS“
3
Now play music at the Bluetooth source as you normally would and the sound will come out of the
speaker system.
4
For decoupling the devices, press the Bluetooth button again for 1 second until the icon
turns off.
stops flashing.
BT STATUS“
lights up. The unit will switch in
OMNITRONIC-
”BT STATUS“
BT
28
Page 29
Model XKB-212A/215A
To protect your audio equipment, specifically the speakers, follow this power-up sequence: Set all output
volume controls of any equipment to minimum. Switch on your audio sources first, then the speaker systems.
Then turn up the volume control on your sources (if provided) and set the output volume of the speaker
systems to a low level. Make adjustments to all volume and DSP settings as needed. For switching off, follow
the inverse sequence: always switch off the speaker systems and then the audio sources.
Menu Settings
An integrated DSP controls menu allows the user to select multiple DSP system settings on the speaker
system for sound contouring. The DSP setting will not affect the output signal of the jack MIX OUT.
1) Push the MASTER LEVEL/DSP control to access the DSP menu.
2) Turn the MASTER LEVEL/DSP control to scroll through the menu items. Push the control to select the
menu item you want to modify. The cursor jumps to the parameter on the right side of the menu.
3) Turn the MASTER LEVEL/DSP control to scroll through the parameter.
4) Push the MASTER LEVEL/DSP control to confirm the selected parameter. The setting is saved. The
cursor jumps to the parameter on the left side of the menu.
5) Repeat steps 2 to 4 to modify additional settings.
6) Select EXIT to return to the home screen. After 20 seconds of inactivity, the display returns to the home
screen automatically.
29
Page 30
LIVE
MUSIC
SPEECH
DJ
TRIPOD
MONITOR
WALL
SUSPEND
DSP Control Menu
Menu item Parameter Menu item Parameter
Mode
LIVE (default)
BTH VOL
MUSIC
SPEECH
DJ
LOACTION
TRIPOD (default)
LCD DIM
MONITOR
SUPEND
SUB
OFF(default)
80Hz 5 (default)
100Hz
BRIGHT
120Hz
150Hz
TREBLE
MID
0dB (default)
CONTRAST
-12dB–+12dB 5 (default)
0dB (default)
RESET
-12dB–+12dB
BASS
0dB (default)
INFO
-12dB–+12dB Firmware Version
DELAY 0-16ms EXIT
OFF/1(default)
Bluetooth deactivated
2-16
Bluetooth activated
ON (default)
OFF WALL
0-10
0-10
NO (default)
ARE YOU SURE?
YES OR NO
Brand Product Name
Mode Menu
This menu is used to configure the type of sound the speaker system delivers.
Preset Sound
linear adjustment (default)
slight low and high frequency boost
optimized speech intelligibility
increased presence and bass
LOCATION Menu
This menu is used to optimize the speaker system for different boundaries.
Preset Location
for stand mounting (default)
for use as a floor monitor
for wall mounting
for suspended operation
SUB Menu
The SUB menu is used to select a high-pass frequency for use with a subwoofer. By filtering the low
frequencies, the efficiency between the full-range speaker and the subwoofer can be balanced. Available
options for this selection are: OFF, 80Hz, 100Hz, 120Hz, 150Hz. The high passes are 24dB / octave
Linkwitz-Riley crossovers. The default is OFF.
TREBLE Menu
The Treble menu is used to adjust the high frequency performance of the full-range speaker for different
applications or personal preference. The parameter controls a high shelving filter that is centered on 6 kHz.
The range is -12 dB to+ 6 dB. The default is zero (0).
MID Menu
The Mid menu is used to adjust the midrange frequency performance of the loudspeaker for different
applications or personal preference. The parameter controls a parametric EQ that is centered on 1.2 kHz.
The range is -12dB to +6dB. The default is zero (0).
30
Page 31
BASS Menu
The Bass menu is used to adjust the low frequency performance of the loudspeaker for different applications
or personal preference. The parameter controls a parametric EQ filter that is centered on 80 Hz. The default
is zero (0).
DELAY
In case of differences in running time for different speaker distances, you can adjust a delay between 0 and
16 milliseconds.
BTH VOL Menu
The speaker system features a Bluetooth player allowing you to stream music wirelessly from your mobile
devices such as smartphones, tablets and notebooks.
1
To activate Bluetooth select a value between 2 and 16 in the menu BTH VOL. The Bluetooth symbol
starts flashing in the display and the unit switches in pairing mode. When set to 1 or OFF, the Bluetooth
function is deactivated.
2
Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “
XKB
“ from the list and connect the devices. Once the devices are paired, the Bluetooth icon ”
STATUS“
3
Now play music at the Bluetooth source as you normally would and the sound will come out of the
stops flashing and lights permanently.
OMNITRONIC-
BT
speaker system. The Bluetooth symbol starts flashing again. If necessary, readjust the volume to a
value between 2 and 16.
4
For decoupling the devices, select OFF. The Bluetooth symbol goes off.
LCD DIM Menu
The LCD Dim menu is used to turn the display illumination on and off. In the default setting ON the display is
always switched on. In the OFF setting it will be turned off after 20 seconds of inactivity.
BRIGHT Menu
The Bright menu is used to determine the brightness of the LCD. The range is 0 to 10. The default is 5.
CONTRAST Menu
The Contrast menu is used to determine the contrast on the LCD. The range is 0 to 10. The default is 5.
RESET Menu
The Reset menu is used to reset the speaker system to factory settings. Thus, all personal settings will be
deleted. The display always indicates a confirmation screen beforehand. Select YES to execute the function
or select NO to cancel the procedure.
INFO Menu
The Information menu is used to view information about the product.
31
Page 32
Mode
LOCATION
Sub
7
APPLICATION EXAMPLES
The following applications refer to models XKB-212A and XKB-215A with built-in DSP.
Daisy-chaining Speaker Systems
Menu item Parameter
Speech
Tripod
Off
32
Page 33
Mode
LOCATION
Sub
Stereo Operation
Menu item Parameter
Music
Tripod
Off
33
Page 34
Mode
LOCATION
Sub
Operation as Monitors
Menu item Parameter
Live
Monitor
Off
34
Page 35
Mode
LOCATION
Sub
Operation on a Subwoofer
Menu item Parameter
Live
Tripod
80 Hz
35
Page 36
8
CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the speaker system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents! Unplug the speaker system before starting maintenance operation.
There are no serviceable parts inside the speaker system. Maintenance and service operations are only to
be carried out by authorized dealers.
If the speaker system distorts, one of the loudspeakers may be defective. Test the speaker system once
more with another amplifier. If the sound remains distorted, the speaker system should not be operated any
more in order to prevent further damage. Please contact your dealer.
If clacking sounds are heard from the speaker system, screws may have loosened due to the continuous
vibrations. The speaker system should be checked by a specialist.
Should you need any spare parts, please use genuine parts. Should you have further questions, please
contact your dealer.
Replacing the Fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before
replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
36
Page 37
9
TECHNICAL SPECIFICATIONS
XKB-208A XKB-210A
Type: 2-way full-range/biamp system
Power supply: 230 V AC, 50 Hz
Amplifier power: 70 W RMS LF, 35 W RMS HF 175 W RMS LF, 75 W RMS HF
LF speaker: 20 cm (8") with
38 mm voice coil
HF speaker: 25 mm (1") 35 mm (1.35“)
Frequency range: 65 Hz - 20 kHz 65 Hz - 20 kHz
Sensitivity: 94 dB (1 W, 1 m) 95 dB (1 W, 1 m)
Inputs: Combination XLR/6.3 mm jack
Stereo RCA
Outputs: XLR
Bluetooth: yes
Protection circuits: Soft start, overheat, overload, overvoltage,
low voltage, clipping, DC voltage
Dimensions (HxWxD): 270 x 260 x 430 mm 320 x 310 x 480 mm
Weight: 6.9 kg 9 kg
XKB-212A XKB-215A
Type: 2-way full-range/biamp system
Power supply: 230 V AC, 50 Hz
Amplifier power: 300 W RMS LF, 60 W RMS HF
LF speaker: 30 cm (12") with
40 mm voice coil
HF speaker: 35 mm (1.35") 40 mm (1.75“)
Frequency range: 55 Hz - 20 kHz 50 Hz - 20 kHz
Sensitivity: 95 dB (1 W, 1 m) 96 dB (1 W, 1 m)
Max. SPL: 120 dB (1 m) 121 dB (1 m)
T.H.D.: 0.05 %
Inputs: Combination XLR/6.3 mm jack
Outputs: XLR
DSP: 24 bit, 96 kHz samplying freqency
Bluetooth: yes
Protection circuits: Soft start, overheat, overload, overvoltage,
low voltage, clipping, DC voltage
Dimensions (HxWxD): 350 x 380 x 610 mm 450 x 370 x 700 mm
Weight: 15 kg 20 kg
Specifications are subject to change without notice due to product improvements.
25 cm (10") with
38 mm voice coil
38 cm (15") with
76 mm voice coil
37
Page 38
Connector Configuration
D00114661, Version 1.1, Publ. 21/03/2018
For product updates, documentation, software and support please visit www.omnitronic.de. You can find the latest
version of this user manual in the product’s download section.
© 2018 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any form without the written permission of the copyright owner. The
contents of this document are subject to revision without notice due to continued progress in methodology, design, and
manufacturing.
All trademarks mentioned herein are the property of their respective owners.
38
Page 39
39
Page 40
XKB
XKBXKB
XKB
----
208A
208A208A
208A
| XKB
| XKB| XKB
| XKB
----
21
2121
21
0000
A | XKB
A | XKBA | XKB
A | XKB
----
212A | XKB
212A | XKB212A | XKB
212A | XKB
----
215A
215A215A
215A
OMNITRONIC
Showequipment GmbH
Andreas-Bauer-Str. 9
97297 Waldbüttelbrunn, Germany
© OMNITRONIC 2018
00114661, Version 1.1
40
Loading...
