BEDIENUNGSANLEITUNG

USER'S MANUAL

MX-420

Sound Mixer

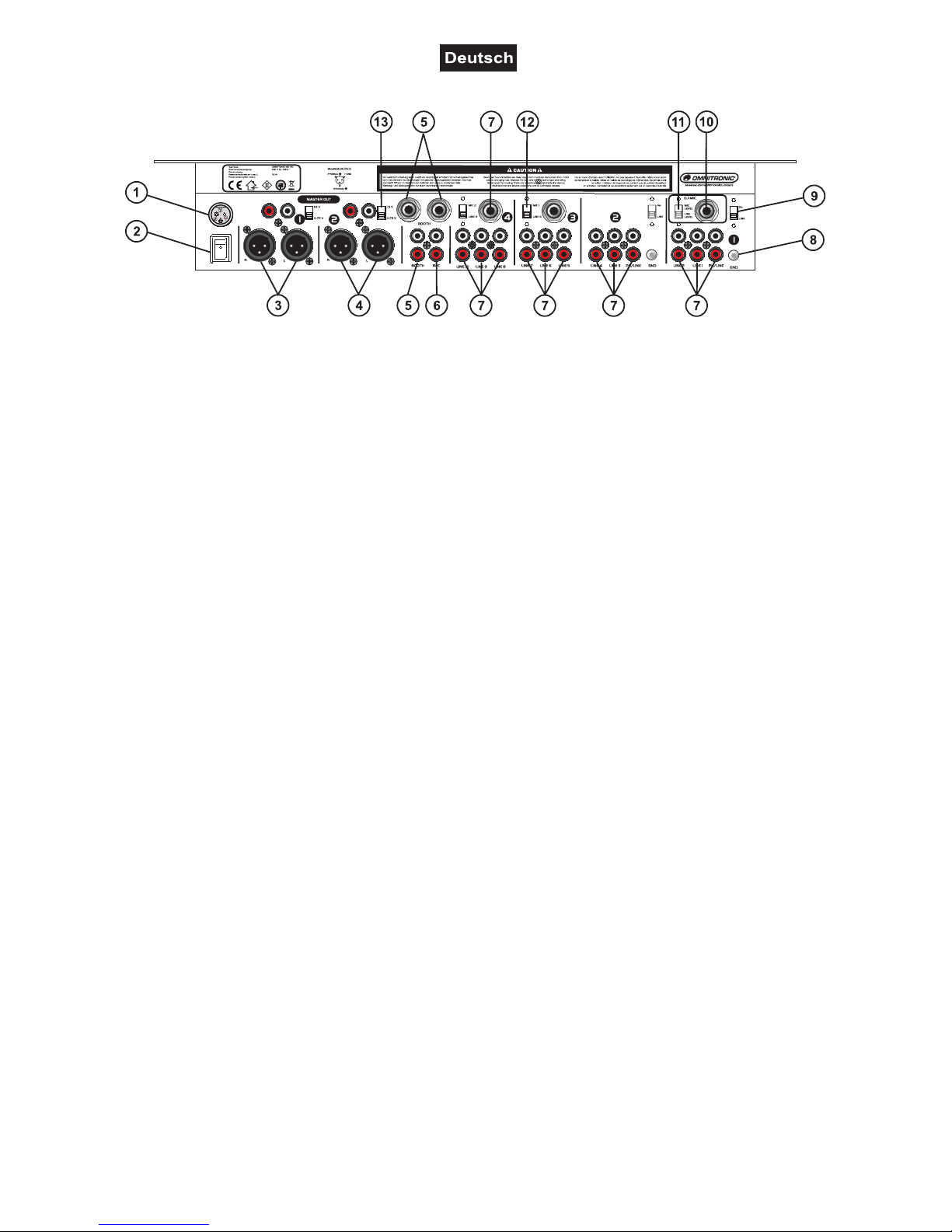

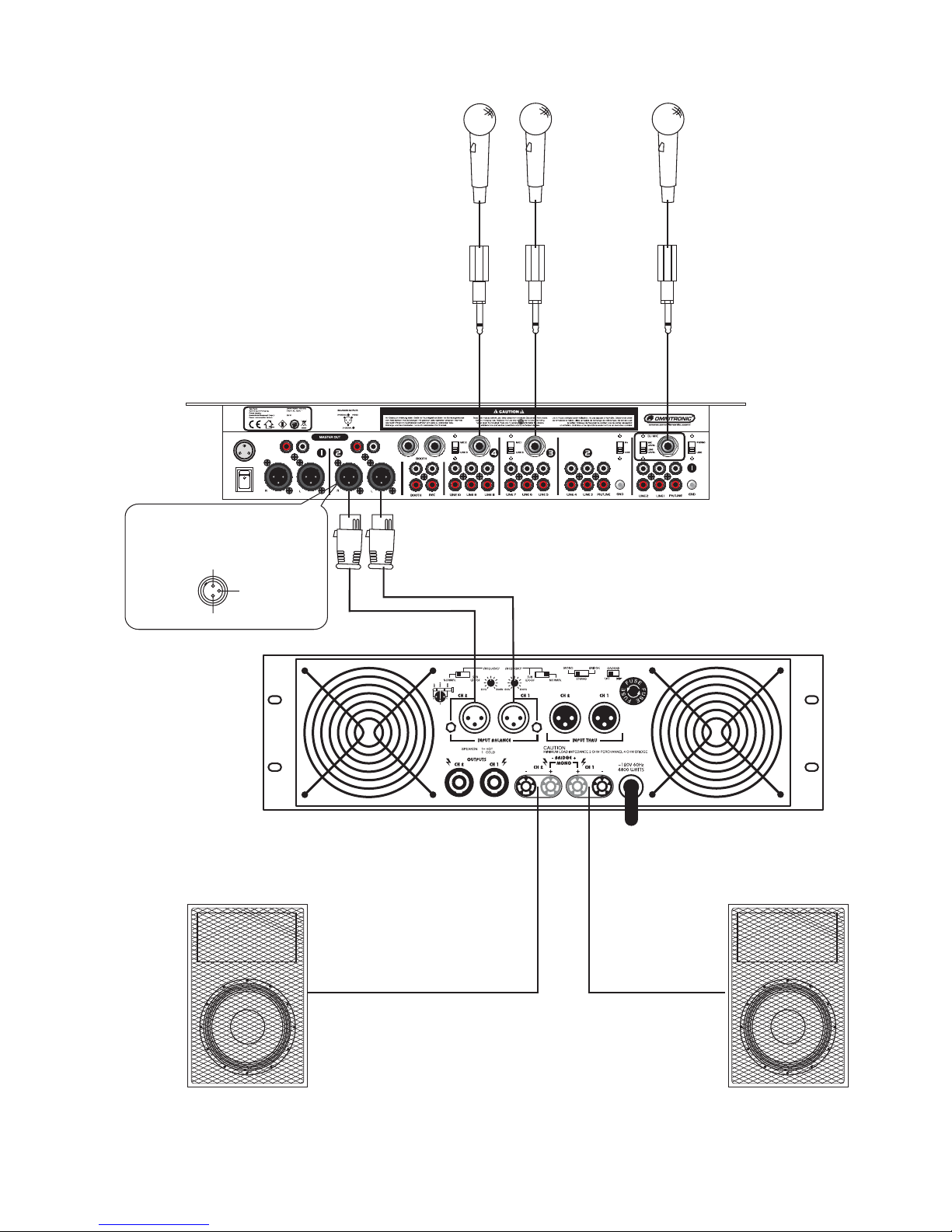

REAR PANEL

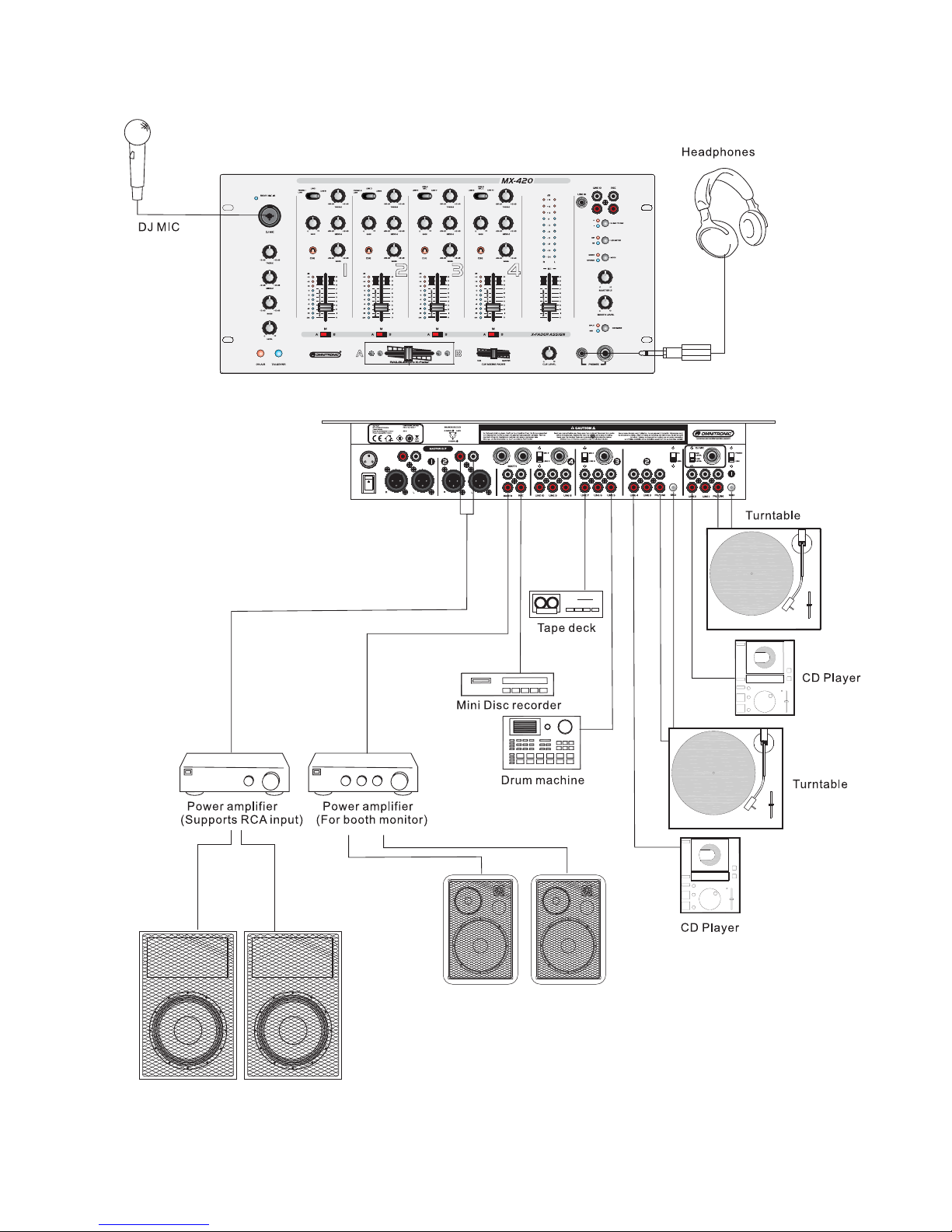

Speaker-cables

Power amplifier

(Supports XLR input)

XLR terminal polarity is as

shown in the diagram below

COLD (-)

GND

HOT (+)

10006755_V_1_0.DOC 6/28

Inhaltsverzeichnis

Table of contents

EINFÜHRUNG................................................................................................................................................... 7

SICHERHEITSHINWEISE................................................................................................................................. 7

BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 8

INSTALLATION ................................................................................................................................................ 9

Rackeinbau .................................................................................................................................................. 10

GERÄTEBESCHREIBUNG ............................................................................................................................ 11

Features ....................................................................................................................................................... 11

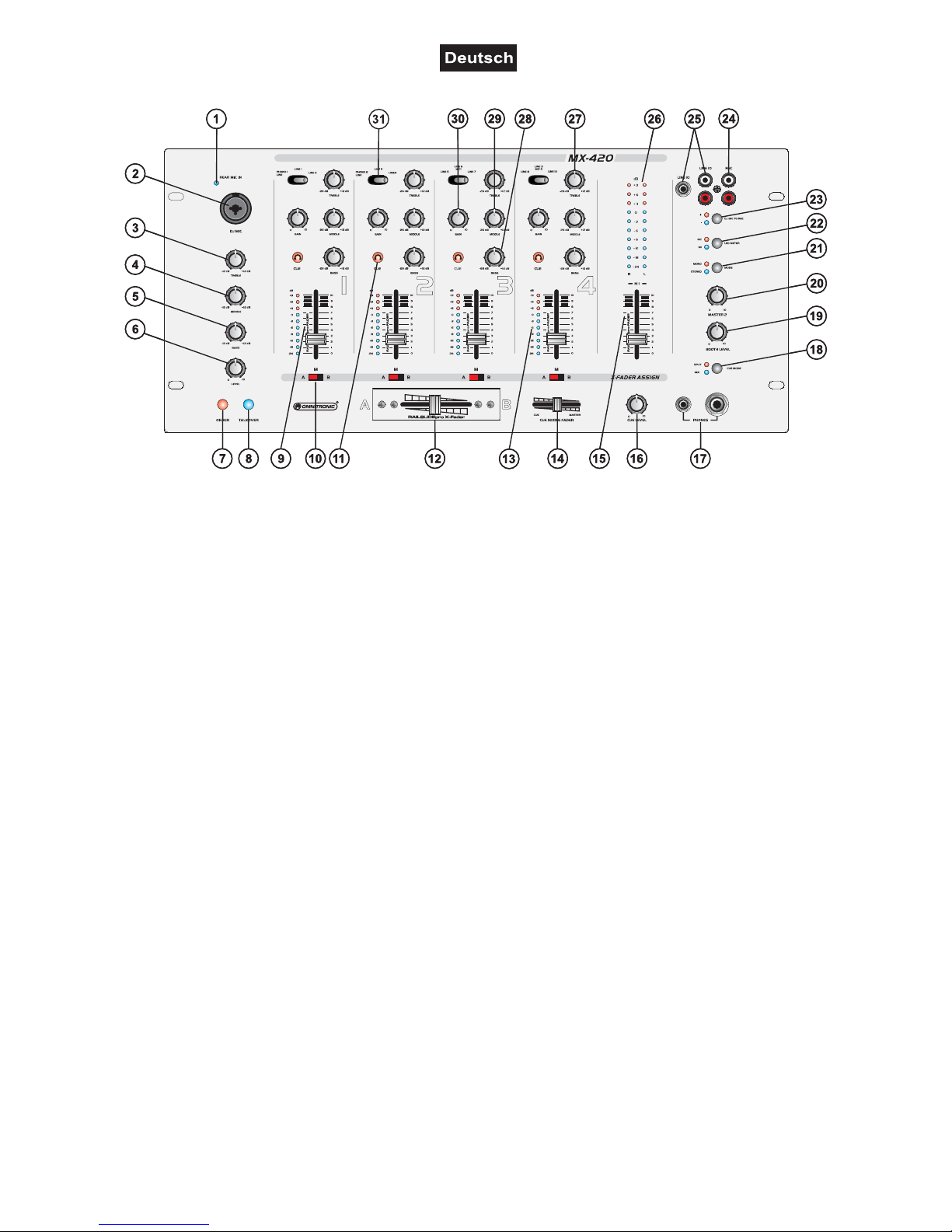

Frontseite ..................................................................................................................................................... 12

Rückseite ..................................................................................................................................................... 15

PROBLEMBEHEBUNG .................................................................................................................................. 16

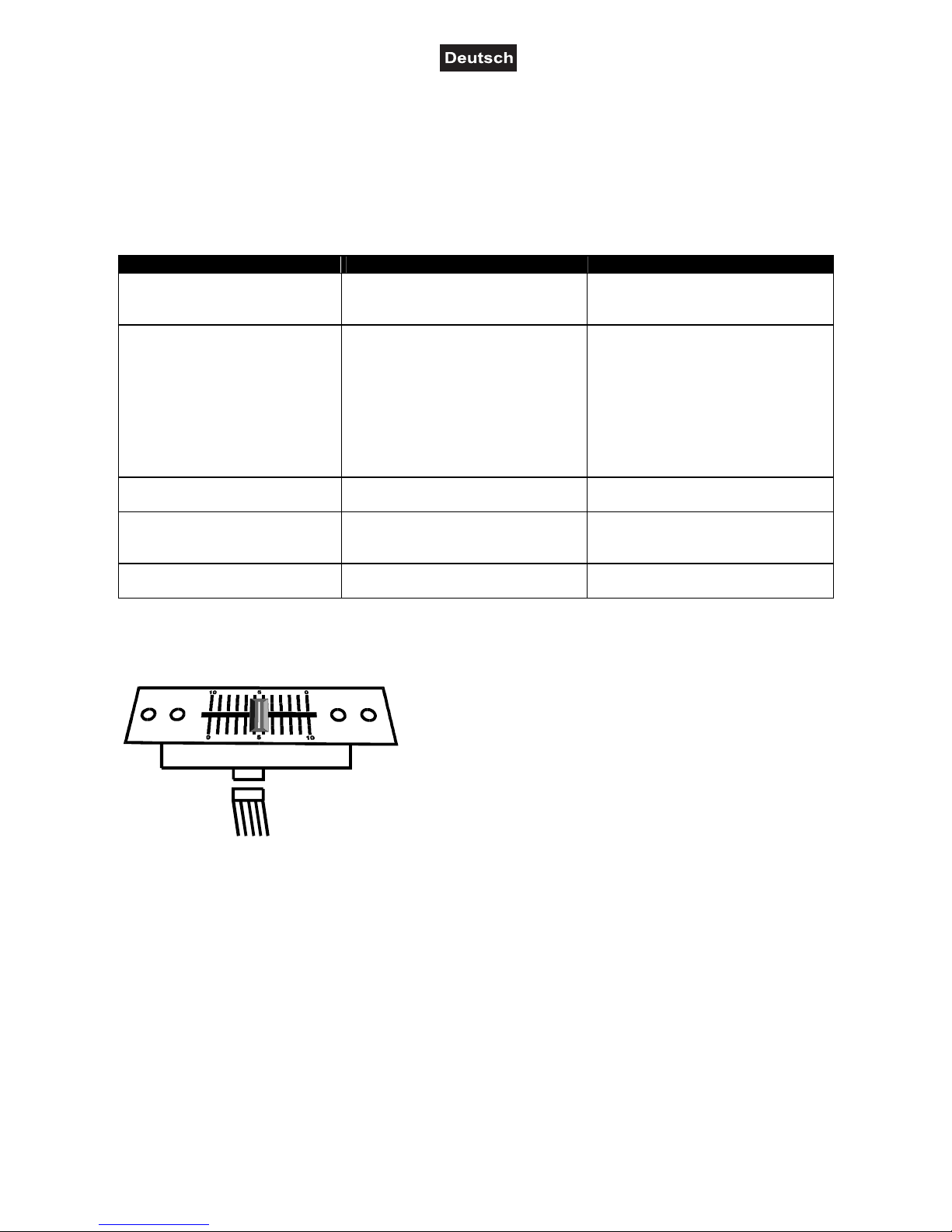

AUSTAUSCHEN DES CROSSFADERS........................................................................................................ 16

REINIGUNG UND WARTUNG........................................................................................................................ 16

TECHNISCHE DATEN.................................................................................................................................... 17

INTRODUCTION ............................................................................................................................................. 18

SAFETY INSTRUCTIONS .............................................................................................................................. 18

OPERATING DETERMINATIONS.................................................................................................................. 19

INSTALLATION .............................................................................................................................................. 20

Rack mounting ............................................................................................................................................. 21

DESCRIPTION ................................................................................................................................................ 22

Features ....................................................................................................................................................... 22

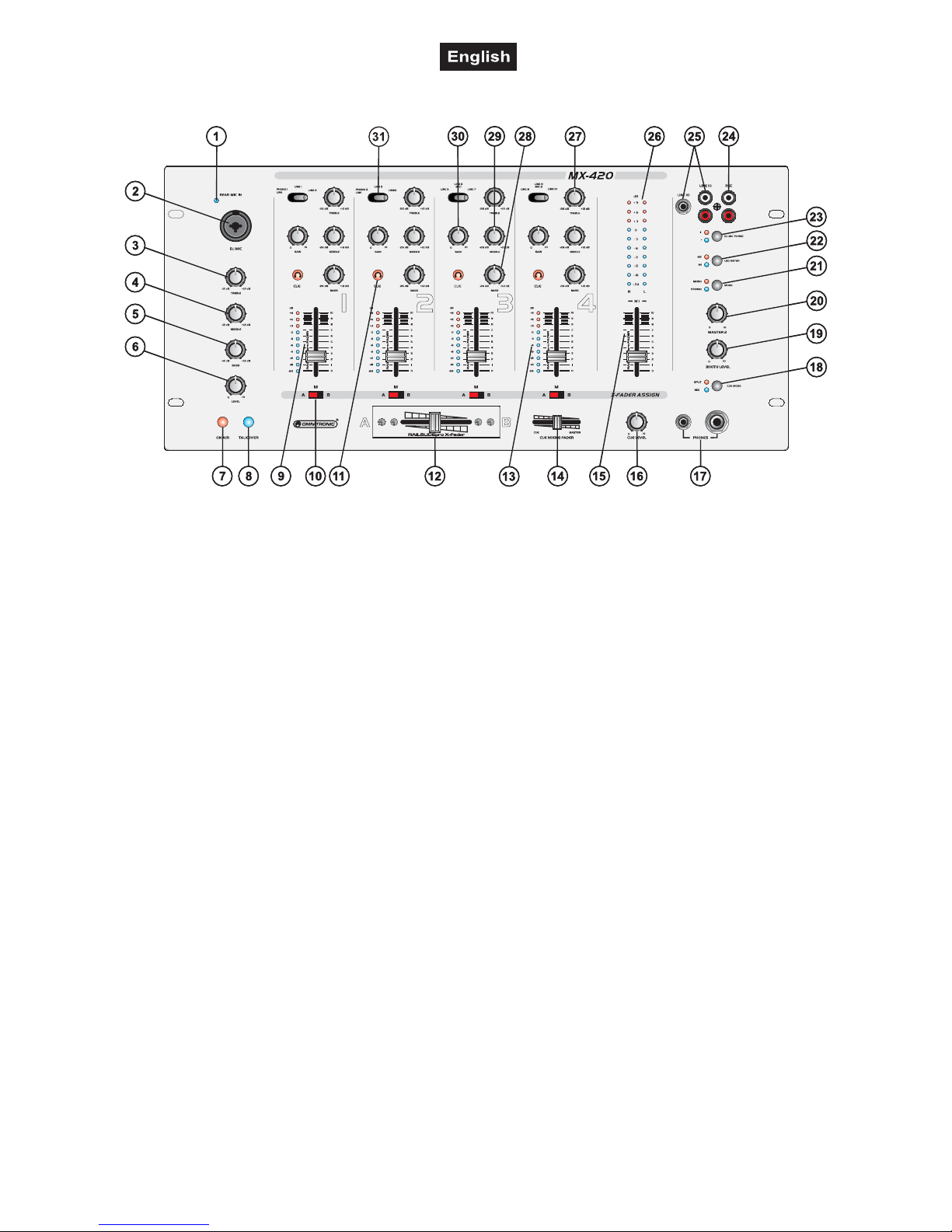

Front panel................................................................................................................................................... 23

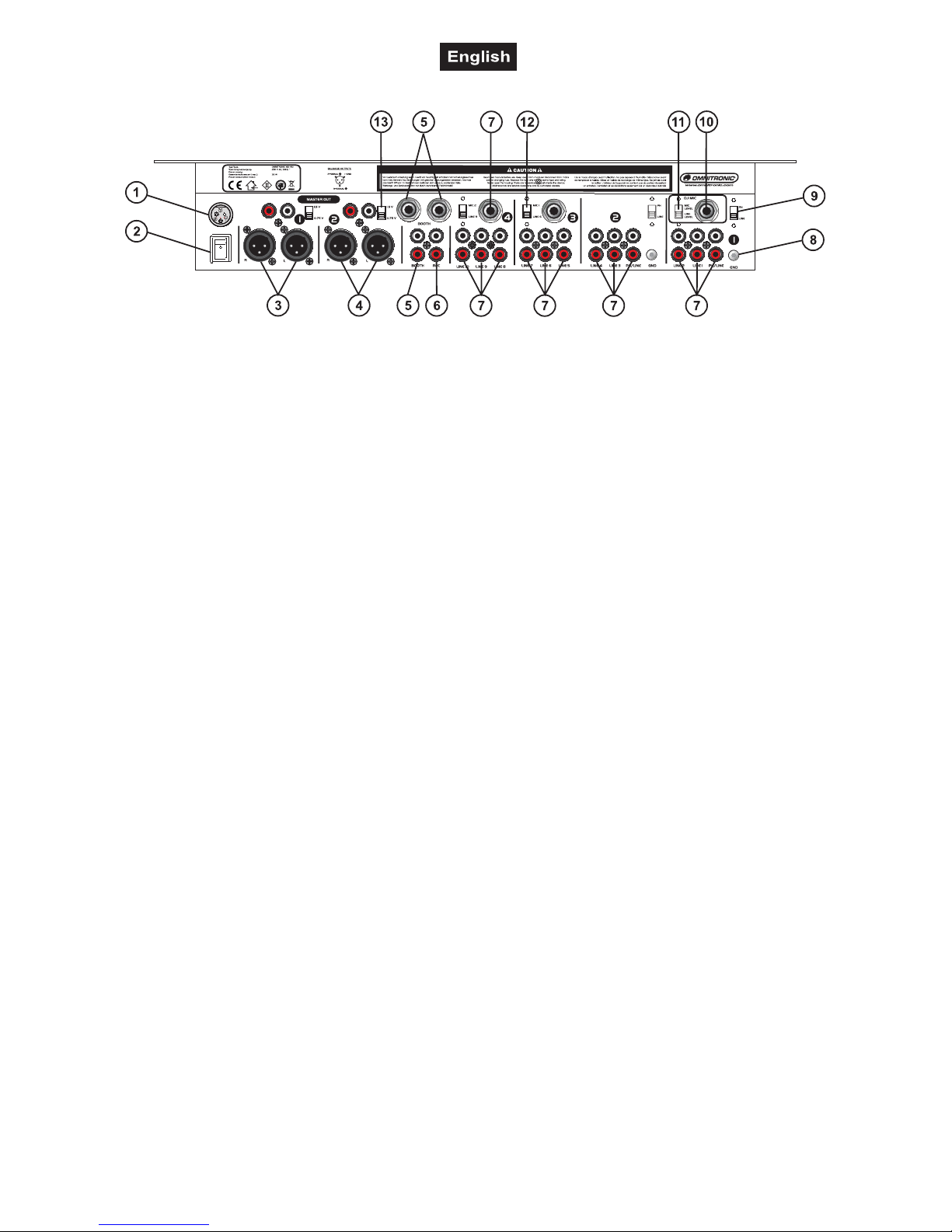

Rear panel.................................................................................................................................................... 26

PROBLEM CHART ......................................................................................................................................... 27

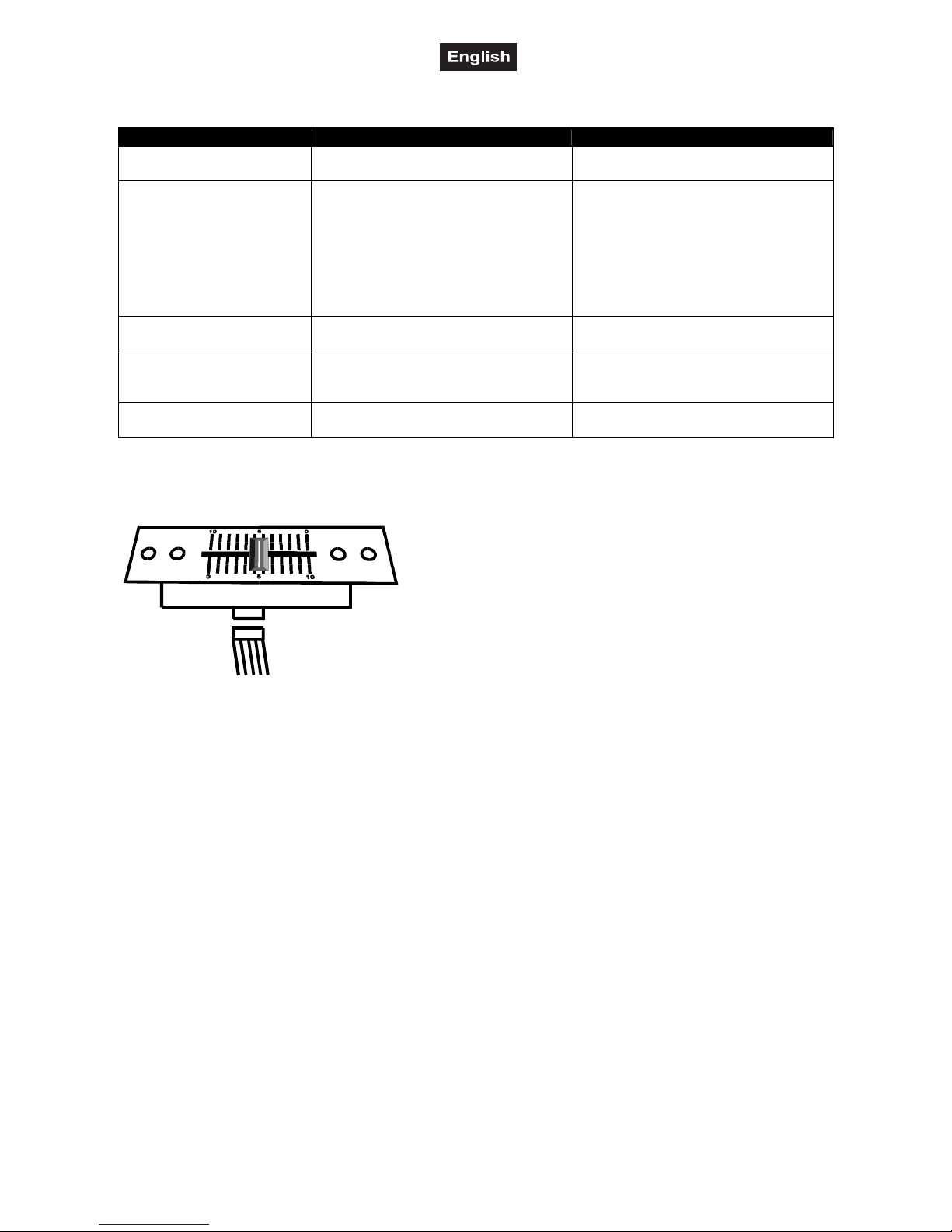

REPLACING THE CROSSFADER ................................................................................................................. 27

CLEANING AND MAINTENANCE ................................................................................................................. 27

TECHNICAL SPECIFICATIONS..................................................................................................................... 28

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

10006755_V_1_0.DOC 7/28

BEDIENUNGSANLEITUNG

MX-420

Sound Mixer

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC MX-420 Sound Mixer entschieden haben. Sie haben
hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten,
sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das Gerät aus der Verpackung.

SICHERHEITSHINWEISE

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.

10006755_V_1_0.DOC 8/28

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa­ rablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um ein professionelles Audio-Mischpult, mit dem sich Audiosignale
verschiedener Musikquellen mischen lassen. Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wech­selspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Der Netzadapter ist nach Schutzklasse
2 aufgebaut und das Mischpult entspricht Schutzklasse 3.

Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen.

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

Bitte beachten Sie: Beim Einsatz einer Beschallungsanlage in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

10006755_V_1_0.DOC 9/28

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

INSTALLATION

• Stellen Sie das Gerät auf einer ebenen Fläche auf.

• Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden
müssen alle Geräte ausgeschaltet sein.

• Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur
hochwertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

• An das MX-420 lassen sich bis zu 3 Endstufen anschließen. Das Ausgangssignal des Master 1-Signals
lässt sich über den Master 1-Fader einstellen. Das Ausgangssignal des Master 2-Signals lässt sich über den
Master 2-Regler einstellen. Das Ausgangssignal des Booth-Signals lässt sich über den Booth-Regler
einstellen.

• Die Ausgänge Master 1 und Master 2 lassen sich entweder über zwei Cinch-Buchsen (vergewissern Sie
sich, dass die Buchsen richtig belegt sind (L & R)) oder über die symmetrischen XLR-Einbaustecker
anschließen. Aufgrund der niedrigeren Störanfälligkeit empfehlen wir den Anschluss über die XLR­Einbaustecker.

• Über die BOOTH-Buchsen können Sie entweder Aktiv-Monitorboxen für Ihre DJ-Kabine (Booth) oder eine
zusätzliche Endstufe zur Einrichtung einer weiteren Zone anschließen.

• Wenn Sie eine Aufnahme machen möchten, schließen Sie Ihr Aufnahmegerät bitte an die REC OUT­Buchsen an. Der REC OUT-Pegel wird vom Masterfader nicht beeinflusst. Das Ausgangssignal lässt sich
über die Kanalfader, die Klangregler und den GAIN-Regler einstellen. Auf der Frontseite befindet sich ein
zusätzlicher REC OUT-Ausgang.

• Das MX-420 verfügt über einen separat regelbaren DJ-Mic Kanal (DJ MIC). Das DJ MIC lässt sich über die
XLR/Klinke-Einbaubuchse auf der Frontplatte anschließen. An diese Buchse lassen sich sowohl Klinken- als
auch XLR-Stecker anschließen. Mit dem TALKOVER-Wahlschalter können Sie den Gesamtpegel der
anderen Signalquellen reduzieren ohne den Mikrofonpegel zu verstellen.

• Außerdem verfügt das MX-420 über eine DJ MIC-Klinkenbuchse an der Geräterückseite. Der
Mikrofonpegel lässt sich über den MIC-LEVEL Regler einstellen. Achten Sie auf die Einstellungen des LINE
/MIC-Schalters. Beachten Sie, dass Sie immer nur ein Mikrofon anschließen können und zwar entweder an
der Geräterückseite oder auf der Frontplatte. Ist die Buchse an der Rückseit belegt, leuchtet die REAR MIC
IN-LED auf der Frontplatte.

10006755_V_1_0.DOC 10/28

• An das MX-420 lassen sich bis zu 2 Plattenspieler über die PH/LINE-Buchsen anschließen. Verwenden Sie
Plattenspieler mit Magnettonabnehmersystem. Das Plattenspielersignal lässt sich nur dann steuern, wenn
die PHONO / LINE-Schalter auf PHONO gestellt wurden. Der Pegel wird kanalweise über die Fader CH-1,
CH-2 gesteuert.

• Tuner, Cassettendecks, Tonbandgeräte, Videogeräte, CD-Player und alle anderen Arten von Linesignalen
können über die LINE-Eingänge auf der Geräterückseite an dieses Mischpult angeschlossen werden. Die
PHONO/LINE-Schalter müssen auf LINE gestellt werden, damit sich die Linesignale steuern lassen. Der
Pegel wird kanalweise gesteuert.

• Stecken Sie die Anschlussleitung des Netzteils in die AC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein. Über den POWER-Schalter lässt sich das Gerät ein- bzw. ausschalten.

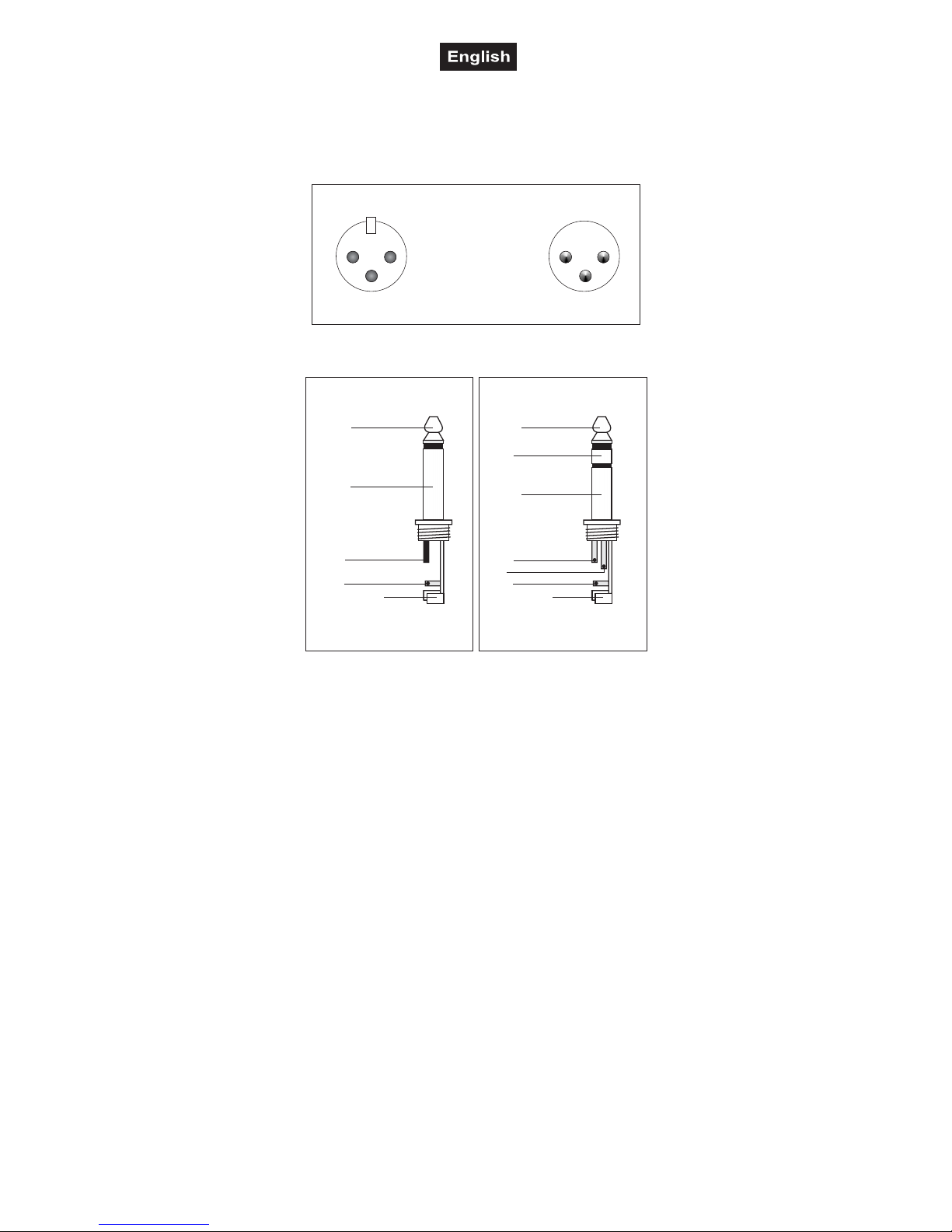

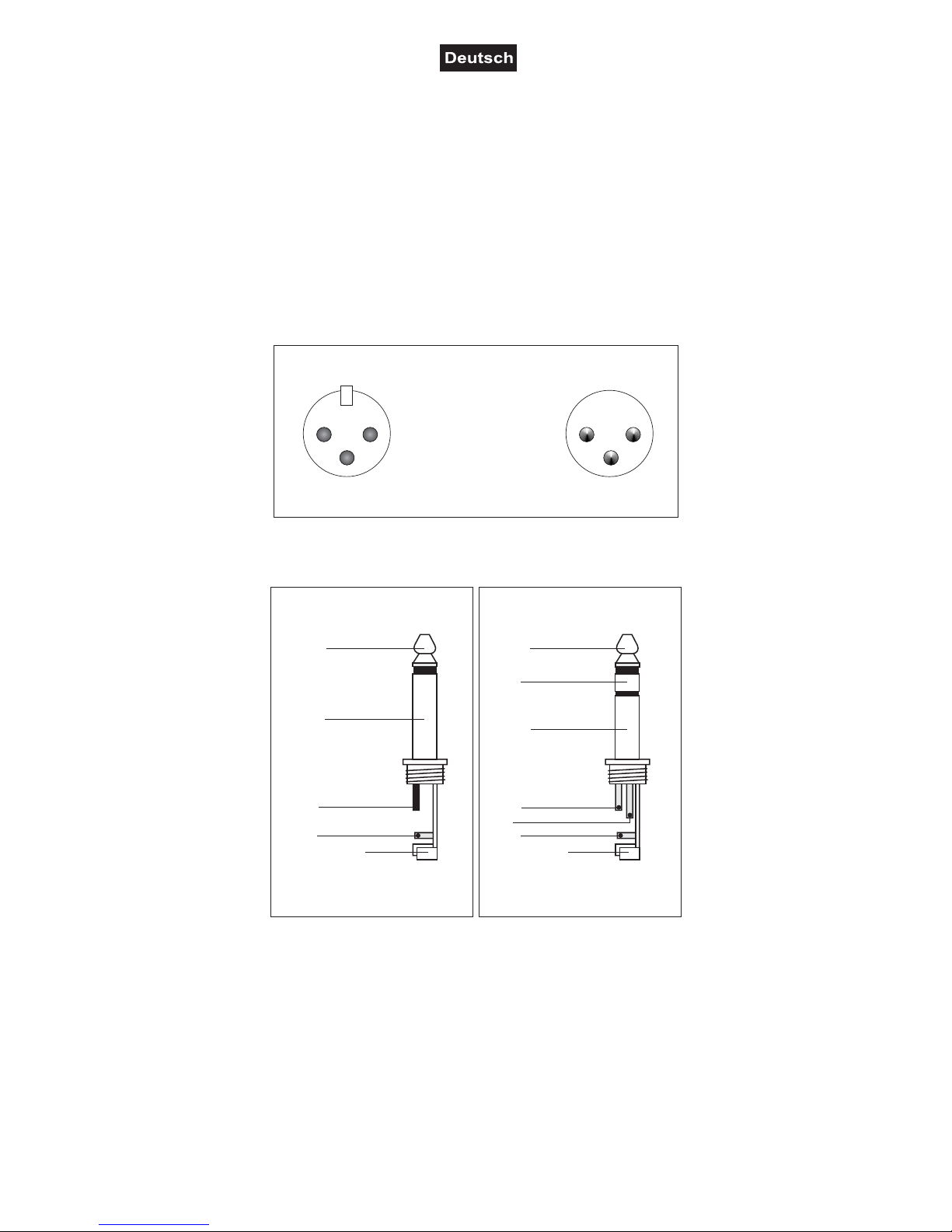

Belegung symmetrische XLR-Leitung:

2

1

3

1

2

3

Symmetrische XLR-Verbindung

1=

Masse / Schirm

2 = (+)Plus-Phase
3 = (-)Minus-Phase

Eingang Ausgang

Um eine XLR Verbindung unsymmetrisch an zu schließen,

müssen Pin 1 und 3 gebrückt werden.

-

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

Symmetrischer 6,35 mm

Tip =
Plus-Phase (+)

Sleeve =
Masse / Schirm

Tip

Sleeve

Zugentlastung

S -Klinkensteckertereo

Ring =
Minus-Phase (-)

Ring

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

Rackeinbau

Der MX-420 ist für ein 19" Rack/483mm vorgesehen. Die Mindesteinbautiefe beträgt Gerätetiefe plus
mindestens 10 cm für Stecker und Kabel. Die Höhe beträgt nur 44 mm. Sie können das Gerät mit vier
Schrauben M6 im Rack befestigen.
Beim Rackeinbau ist darauf zu achten, dass die warme Luft aus dem Rack entweichen kann und genügend
Abstand zu anderen Geräten vorhanden ist. Das Rackgehäuse sollte mit einem Lüfter versehen sein.

10006755_V_1_0.DOC 11/28

GERÄTEBESCHREIBUNG

Features

Professionelles 4+1-Kanal Mischpult

• Mischpult für drei Mikrofone, zwei Phono/Aux und zehn Line-Quellen

• Kanäle 1-2 auf der Rückseite schaltbar zwischen Line oder Phono

• Kanäle 3-4 auf der Rückseite schaltbar zwischen Line oder Mikro

• DJ MIC-Eingang über XLR oder Klinke auf der Frontplatte,
3-fach Klangregelung (Bässe, Mitten und Höhen), On Air-Taste

• Talkover-Funktion

• Weiterer DJ MIC-M-ikrofoneingang über 6,3 mm Klinkenbuchse an der Geräterückseite

• Mic 1/Mic 2 Eingänge über 6,3 mm Mono-Klinkenbuchsen an der Geräterückseite

• Hochwertige, super leichtgängige Dual Rail Kanalfader

• Crossfader kann Kanal 1-4 frei zugeordnet werden (X-Fader Assign-Schalter)

• Eingangsempfindlichkeitsregler (Gain), 3-fach Klangregelung (Bässe, Mitten und Höhen)
und 10-fach LED-Aussteuerungsanzeige pro Kanal

• 10-fach LED MASTER LEVEL-Anzeige umschaltbar von Master 1 auf Master 2

• Masterfader und Stereo/Mono-Schalter

• Kopfhöreranschlüsse auf der Frontplatte über 6,3 mm und 3,5 mm Klinkenbuchse

• Kopfhörerpegel über Cue Level-Regler einstellbar

• Cue Split und Cue Mix Funktion

• Mischen des Kopfhörersignals über Cue Mixing-Fader möglich

• Separat regelbarer Monitor-Ausgang (DJ-Booth) über 2 Cinch-Buchsen und Klinke

• Rec-Out über 2 Cinch-Buchsen

• Zusätzlicher Rec Ausgang (Cinch) auf der Frontplatte

• Zusätzlicher Line Eingang (Cinch und 3,5 mm Klinke) auf der Frontplatte

• 2 Master-Out über symmetrische XLR-Einbaustecker, -10dBV und +4dBV umschaltbar

• Zusätzliche Master-Ausgänge (Cinch) an der Geräterückseite

• 5 HE, 19"-Maß

• Qualitativ und klanglich hochwertiges Diskothekenmischpult

10006755_V_1_0.DOC 12/28

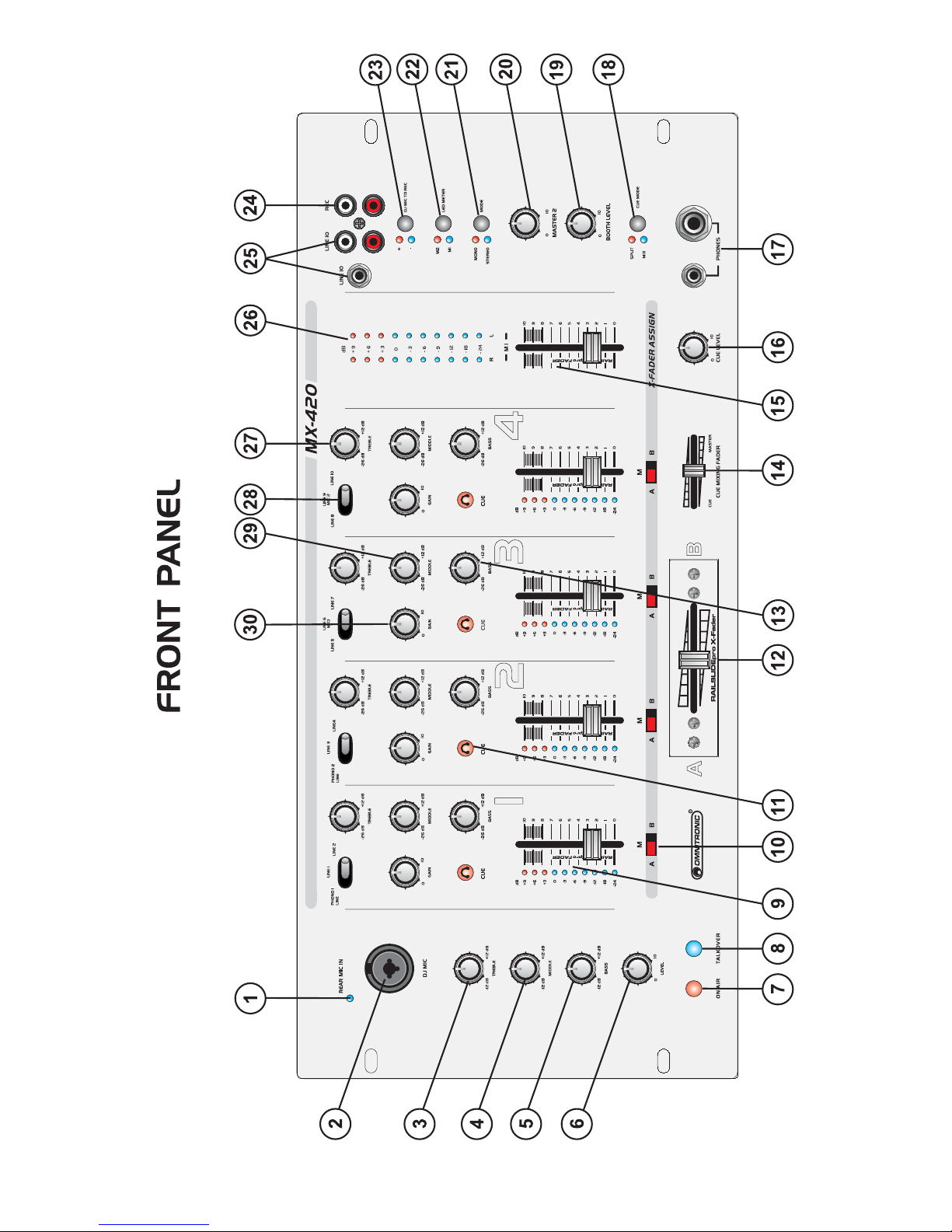

Frontseite

1. REAR MIC IN-LED

Diese LED leuchtet, wenn Sie an die DJ MIC-Buchse an der Rückseite ein Mikrofon angeschlossen haben.

2. DJ MIC-BUCHSE

An die DJ MIC-Buchse lassen sich Mikrofone mit symmetrischem XLR-Stecker oder einem symmetrischen
6,3 mm Stereo-Klinkenstecker anschließen. Die Signale lassen sich über den MIC LEVEL-Regler steuern.
Für eine permanente Installation empfehlen wir den Anschluss an der Geräterückseite. Beachten Sie, dass
Sie immer nur ein Mikrofon anschließen können und zwar entweder an der Geräterückseite oder auf der
Frontplatte.

3. MIC TREBLE-REGLER

Mit dem TREBLE-REGLER können Sie die Höhen des MIC-Eingangssignals verstärken bzw.
zurücknehmen.

4. MIC MIDDLE-REGLER

Mit dem MIDDLE-REGLER können Sie die Mitten des MIC-Eingangssignals verstärken bzw. zurücknehmen.

5. MIC BASS-REGLER

Mit dem BASS-REGLER können Sie die Bässe des MIC-Eingangssignals verstärken bzw. zurücknehmen.

6. MIC LEVEL-REGLER
Mit den Mikrofon-Level-Reglern können Sie den Mikrofonpegel einstellen.

7. ON AIR-TASTE

Mit dieser Taste könnnen Sie das Mikrofon zu- und abschalten.

8. TALKOVER-TASTE

Drücken Sie diese Taste, wenn Sie eine Durchsage machen möchten. Wenn Sie die Talkover-Taste
drücken, werden alle Audiosignale außer dem Mikrofonpegel um 15 dB gesenkt.

9. KANALFADER

Mit diesem Fader legen Sie die Lautstärke des Eingangssginals für den jeweiligen Kanal fest.

10006755_V_1_0.DOC 13/28

10. X-FADER ASSIGN-WAHLSCHALTER

Über die Assign-Wahlschalter können Sie das Signal des jeweiligen Kanals einer Crossfader-Seite zuordnen
oder es auf die Ausgangsumme legen.

Sie haben drei Möglichkeiten:
A Das Kanalsignal wird der linken Crossfader-Seite zugeordnet (Position A).
M Das Kanalsignal geht nicht über den Crossfader sondern direkt auf die Summe.
B Das Kanalsignal wird der rechten Crossfader-Seite zugeordnet (Position B).

11. CUE-TASTE

Mit den CUE-Tasten bestimmen Sie, welcher Kanal auf dem Kopfhörer vorgehört wird. Die Taste leuchtet, so
dass Sie sofort sehen welcher Kanal auf CUE steht. Zudem wird der Signalpegel auf dem Channel Display
dargestellt.

12. CROSSFADER

Mit dem CROSSFADER können Sie zwischen zwei Eingangssignalen überblenden. Befindet sich der
Crossfader in der Mittelstellung, werden beide Kanäle gehört. Über die Assign-Wahlschalter wählen Sie die
Crossfader-Seite, auf die das jeweilige Kanalsignal geschickt wird. Bei Beschädigung oder Verschleiß
können Sie den Fader leicht ersetzen.

13. CHANNEL-DISPLAY

Auf dieser 10-fach LED Anzeige erscheint die Signalstärke des Kanalsignals vor dem Fader. Mit dem Gain­Regler können Sie den Pegel genau einstellen. Reduzieren Sie den GAIN, wenn das Signal den roten
Bereich des Displays erreicht. Diese Anzeige warnt davor, dass das Signal sich der Übersteuerung nähert
und Verzerrungen auftreten, wenn der Pegel weiter steigt.

14. CUE MIXING-FADER

Schließen Sie Ihren Kopfhörer zum Vorhören an die PHONES-Buchse an. Wählen Sie mit den CUE-Tasten
den gewünschten Vorhörkanal aus.
Wenn Sie den CUE MIXING-Fader auf MASTER stellen, können Sie das Ausgangssignal des Mixers
vorhören. Dabei ist es nicht nötig, die Einstellung am Masterregler zu verändern. Befindet sich der CUE
MIXING-Fader in der Mittelstellung, hören Sie sowohl das angewählte CUE-Signal als auch das
Ausgangssignal. Steht der MIXING-FADER auf CUE, hören Sie nur das angewählte CUE-Signal.

15. MASTER 1-FADER

Mit dem MASTER 1-Fader können Sie die Lautstärke des Ausgangssignals verstärken bzw. zurücknehmen.

16. CUE LEVEL-REGLER

Mit dem CUE LEVEL-Regler können Sie die Kopfhörerlautstärke einstellen, ohne das gemischte Signal zu
verändern.

17. PHONES-BUCHSEN

An diese Buchsen können Sie Kopfhörer mit 3,5 mm bzw. 6,3 mm Klinkenstecker und einer Impedanz von 8
bis 600 Ohm anschließen.

18. CUE SPLIT/CUE MIX-SCHALTER

Bei der Cue Split Funktion (Taste gedrückt und Cue Split-LED leuchtet) liegt auf einer Seite des Kopfhörers
das Cue-Signal (mono) und auf der anderen Seite das Ausgangssignal (mono) an.
Bei der Cue Mix Funktion (Taste ungedrückt) liegt auf beiden Kopfhörermuscheln der einstellbare Mix aus
Cue und Ausgangssignal an.

19. BOOTH LEVEL-REGLER

Mit dem BOOTH LEVEL-Regler können Sie den Signalpegel zum Stereo-Booth-Monitor Ausgang einstellen.
Hat keine Wirkung auf den Kopfhörerausgang.

20. MASTER 2-REGLER

Mit dem MASTER 2-REGLER können Sie die Lautstärke des jeweiligen Ausgangssignals verstärken bzw.
zurücknehmen.

21. MONO / STEREO-SCHALTER

Mit dem MONO/STEREO-Schalter können Sie den Signalausgang auf mono bzw. stereo stellen. Wenn Sie
z. B. Tonquellen mit Monoausgang über nur einen Cinch-Stecker an das MX-420 angeschlossen haben,
schalten Sie den Signalausgang auf mono, so dass das Ausgangssignal an beiden Ausgängen anliegt.

10006755_V_1_0.DOC 14/28

22. M1 / M2-SCHALTER

Mit dieser Taste können Sie das Display von Master 1 auf Master 2 umschalten.

23. DJ MIC TO REC-SCHALTER

Drücken Sie diese Taste, wenn das DJ Mikrofon an die REC-Buchse geroutet werden soll und Sie eine
Aufnahme mit Mikrofon wünschen.

24. REC-AUSGANSBUCHSEN

Zusätzliche Cinch-Anschlussbuchsen für Ihr Aufnahmegerät. Der REC OUT-Pegel wird vom Masterfader
nicht beeinflusst.

25. LINE-EINGANGSBUCHSEN

Zusätzliche Cinch-/3,5 mm Klinken-Eingangsbuchsen für Kanal CH-4/LINE 10
Schließen Sie hier Ihre Stereo-Linepegel-Musikquellen wie CD, MD, DAT, Drumcomputer, Keybords oder
andere Instrumente an. Über die 3,5 mm Klinkenbuchse können Sie z.B. Ihren MP3-Player anschließen.
Achten Sie darauf, dass der MIC/LINE-UMSCHALTER an der Rückseite des Geräts auf LINE steht.

26. MASTER LEVEL-DISPLAY

Auf dieser 10-fach LED Anzeige erscheint die Signalstärke des Master-Ausgangssignals der linken bzw. der
rechten Seite. De Ausgänge REC und BOOTH werden nicht angezeigt.

27. TREBLE-REGLER

Mit dem TREBLE-REGLER können Sie die Höhen des jeweiligen Eingangssignals verstärken bzw.
zurücknehmen.

28. BASS-REGLER

Mit dem BASS-REGLER können Sie die Bässe des jeweiligen Eingangssignals verstärken bzw.
zurücknehmen.

29. MIDDLE-REGLER

Mit dem MIDDLE-REGLER können Sie die Mitten des jeweilgen Eingangssignals verstärken bzw.
zurücknehmen.

30. GAIN-REGLER

Mit dem GAIN-Regler können Sie die Eingangsempfindlichkeit des jeweiligen Kanals einstellen. Der
Signalpegel wird zur Kontrolle auf dem entsprechenden CHANNEL-DISPLAY (13) dargestellt.
Reduzieren Sie den GAIN, wenn das Signal den roten Bereich des Displays erreicht.

31. PHONO / LINE / MIC-SCHALTER

Zur Auswahl der entsprechenden Signalquelle. Achten Sie darauf, dass Sie die richtige Einstellung am
PH/LINE- bzw. MIC/LINE-UMSCHALTER an der Rückseite des Geräts vorgenommen haben.

10006755_V_1_0.DOC 15/28

Rückseite

1. AC IN-BUCHSE
Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie mit der Überwurfmutter.

2. NETZSCHALTER

Drücken Sie den Netzschalter, um das Gerät einzuschalten.

3. MASTER OUT 1

Symmetrische-/Cinch-Ausgangsbuchsen zum Anschluss Ihrer Endstufe.

4. MASTER OUT 2

Symmetrische-/Cinch-Ausgangsbuchsen zum Anschluss Ihrer Endstufe.

5. BOOTH

Cinch-Buchsen/Klinkenbuchse zum Anschluss Ihres Monitor Systems. Das Signal wird nicht durch den
Masterfader oder das Cue-System beeinflusst.

6. REC OUT

Cinch-Buchsen zum Anschluss Ihres Aufnahmegerätes. Der REC OUT-Pegel wird vom Masterfader nicht
beeinflusst.

7. LINE / PHONO / MIC-EINGANGSBUCHSEN

Cinch-/Klinken-Eingangsbuchsen.

An die LINE-Buchsen schließen Sie Ihre Stereo-Linepegel-Musikquellen wie CD, MD, DAT, Drumcomputer,
Keybords oder andere Instrumente an.
Achten Sie darauf, dass der PH/LINE- bzw. MIC/LINE-UMSCHALTER auf LINE steht.

An die PH/LINE-Buchsen schließen Sie Ihre Plattenspieler oder Stereo-Linepegel-Musikquellen an.
Verwenden Sie Plattenspieler mit Magnettonabnehmersystem. Achten Sie darauf, dass Sie die richtige
Einstellung am PH/LINE-UMSCHALTER vorgenommen haben.

An die MIC-Buchsen können Sie Mikrofone mit 6,3 mm-Klinkenstecker anschließen.
Achten Sie darauf, dass der MIC/LINE-UMSCHALTER auf MIC steht.

8. GND (Erdungsklemme)

Zur Vermeidung von Brummen und anderen Störgeräuschen verbinden Sie die Erdungsklemme mit dem
Erdungskabel des Plattenspielers.

9. PH / LINE-UMSCHALTER

Zur Umschaltung der Eingangsbuchsen von CH1 und CH2 von Phono auf Line.

10. DJ MIC-BUCHSE
Zum Anschluss eines Mikrofons mit 6,3 mm-Klinkenstecker. Die REAR MIC IN-LED an der Frontplatte
leuchtet, wenn ein Mikrofon angeschlossen ist.

11. MIC LEVEL / LINE LEVEL-UMSCHALTER

Zur Umschaltung der DJ MIC-Eingangsbuchse von Mikrofon- auf Linesignale.

10006755_V_1_0.DOC 16/28

12. MIC / LINE-UMSCHALTER

Zur Umschaltung der Eingangsbuchsen von CH3 und CH4 von MIC auf Line.

13. AUSGANGSPEGEL-UMSCHALTER
Umschaltung des Ausgangspegels, zur optimalen Anpassung an die Verstärker.

PROBLEMBEHEBUNG

PROBLEM: URSACHE: LÖSUNG:

Gerät lässt sich nicht
anschalten.

• Die Anschlussleitung des Netzteils
ist nicht angeschlossen.

• Überprüfen Sie die
Anschlussleitung und eventuelle
Verlängerungsleitungen.

Kein Signal. • Der PHONO/LINE/MIC-Schalter

des entsprechenden Kanals be­findet sich in der falschen Stellung.

• Die Anschlussleitung des ent­sprechenden Gerätes ist nicht
richtig oder überhaupt nicht ange­schlossen.

• Die Anschlussbuchse oder der
Stecker sind schmutzig.

• Stellen Sie den
PHONO/LINE/MIC-Schalter auf die
richtige Stellung.

• Überprüfen Sie die Anschluss­leitung und ob die Stecker fest in
den Buchsen sitzen.

• Reinigen Sie die Buchse und/oder
den Stecker.

Störgeräusche. • Das Eingangssignal ist zu stark. • Reduzieren Sie das Eingangs-

signal über den Gain-Regler.
Während Sie die Crossfader­Belegung ändern, schaltet sich
der Masterausgang ab.

Die Belegung der beiden Assign­Tasten überschneidet sich.

Schalten Sie den Crossfader mit der

einen Assign-Taste ab, bevor Sie

die Belegung ändern.
Die gewünschten Kanäle lassen
sich nicht synchronisieren.

Über die Assign-Taste wurden die
falschen Kanäle ausgewählt.

Ordnen Sie die richtigen Kanäle zu.

AUSTAUSCHEN DES CROSSFADERS

Wenn Sie einen kompletten Ersatz-Crossfader gekauft haben, gehen Sie wie folgt vor:

• Ziehen Sie den Faderknopf ab.

• Entfernen Sie die 2 äußeren Schrauben an der Faderplatte.

• Heben Sie den Crossfader mit Faderplatte heraus und ziehen Sie den Anschlussstecker ab.

• Schließen Sie den neuen Crossfader an und befestigen Sie ihn mit den Schrauben am Gerät.

REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht

korrodiert sein.

10006755_V_1_0.DOC 17/28

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service­arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

TECHNISCHE DATEN

Spannungsversorgung: 2 x

15 V AC ~
Gesamtanschlusswert: 35 W
Eingänge: 2 Phono, 10 Line, 3 Mikro
Ausgänge: 2 Master, 1 Booth, 1 Rec
Mindesteingangsspannung:
Mikrofon: 1 mV RMS
Phono: 3 mV RMS
Line: 150 mV RMS
Ausgangsspannung:
Master 1: 0,75 V/1,5 V RMS oder XLR
Master 2: 0,75 V/1,5 V RMS oder XLR
Booth: 0,75 V/1,5 V RMS
Record: 0,75 V RMS
Kopfhörer: 8 Ohm oder größer
Ausgänge: 2 Master-Out, 1 Rec-Out, Booth-Out über Cinch-Buchsen
Master 1 Out: über 2 zusätzliche, symmetrische XLR-Einbaubuchsen
Master 2 Out: über 2 zusätzliche, symmetrische XLR-Einbaubuchsen
Booth Out über 2 zusätzliche 6,3 mm Klinkenbuchsen
Frequenzgang: 20 - 20 000 Hz
Verzerrung: <0,03 %
Geräuschspannungsabstand: >75 dB
Talkover-Absenkung: -15 dB
Klangregelung:
Höhen: 10 KHz - 26 dB bis +12 dB
Mitten: 1 KHz - 26 dB bis +12 dB
Bässe: 100 Hz - 26 dB bis +12 dB
MIC Klangregelung:
Höhen: 10 KHz - 12 dB bis +12 dB
Mitten: 1 KHz - 12 dB bis +12 dB
Bässe: 100 Hz -12 dB bis +12 dB
Maße (BxTxH): 482 x 220 x 100 mm
Gewicht: 4 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

23.12.2005 ©

10006755_V_1_0.DOC 18/28

USER MANUAL

MX-420

Sound Mixer

CAUTION!

Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully before you initial start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen an OMNITRONIC MX-420. You have acquired a reliable and powerful device.
If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many
years.

Unpack your OMNITRONIC MX-420.

SAFETY INSTRUCTIONS

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.

10006755_V_1_0.DOC 19/28

Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you
connect the device to the mains.

Keep away from heaters and other heating sources!

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!

Always disconnect from the mains, when the device is not in use or before cleaning it.

Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.

CAUTION: Turn the amplifier on last and off first!

Keep away children and amateurs!

HEALTH HAZARD!

By operating an amplifying system, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

OPERATING DETERMINATIONS

This device is a professional audio-mixer for mixing audio-signals from different music-sources with one
another. This product is allowed to be operated with an alternating current of 2 x

15 V, 50 Hz and was

designed for indoor use only.

The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the mixer under protection-class 3.

This device is designed for mobile use and for permanent installations.

By operating amplifying systems, you can produce excessive sound pressure levels that may lead to
permanent hearing loss. Please refer to the explanations under "Legal instructions".

Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

10006755_V_1_0.DOC 20/28

Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!

Never use spray cleaners in order to clean the faders!

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Please use the original packaging if the device is to be transported.

Please consider that unauthorized modifications on the device are forbidden due to safety reasons!

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, etc.

INSTALLATION

• Install the device on a plane surface.

• Make sure that the power switch is set to OFF. Before you connect the devices, all units have to be
switched off.

• In order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.

• You can connect up to 3 amplifiers to the MX-420. The output signal of the Master 1-signal can be adjusted
via the Master 1-fader. The output signal of the Master 2-signal can be adjusted via the Master 2-control.
The output-signal of the Booth-signal can be adjusted via the Booth-control.

• Master 1-output and Master 2-output can either be connected via RCA-sockets or balanced XLR mounting­plugs. Due to the lower interference problems, we recommend to use the XLR mounting-plugs.

• Via the BOOTH sockets, you can either connect monitor active speakers for the DJ-Booth or an additional
amplifier for creating a second zone.

• For recording, connect your recording device to the REC OUT-sockets. The REC OUT level will not be
influenced by the master fader. You can set the output level with the channel faders, the tone controls and
the GAIN control. On the front panel is an additional REC input.

• The MX-420 features one separately controllable microphone channel (DJ MIC). This microphone can be
connected via the XLR/1/4“ jack-mounting socket on the front panel accepting ¼" jack plugs and XLR-plugs.
With the Talkover-button, you can attenuate the level of all other signal-sources without affecting the
microphone volume.

• Additionally, the MX-420 features another ¼" DJ Mic jack plug on the rear panel. You can adjust the
microphone volume using the MIC LEVEL-Control. Pay attention to the settings of the LINE/MIC switch.
You can only use one DJ MIC at a time. If the rear socket is in use, the REAR MIC IN-LED on the front panel
lights up.

• The MX-420 features two ¼" Mic jack plugs on the rear panel. You can adjust the microphones volume via
the CH-3 and CH-4 faders. Make sure that the LINE/MIC-switch is set to MIC.

• You can connect up to 2 record players using the PH/LINE sockets. Use turntables equipped with MM
pickup cartridge. You can only control the record player signal after switching the PH/LINE switches to
PHONO. The signal is then controlled via the CH-1 and CH-2 faders.

• Connect your tape deck, tuner, CD/MP3-player or all other line signals to the LINE/AUX sockets on the rear
panel. You can only control the line signals after switching the PHONO/LINE switches to line. Now the signal
is controlled via the respective faders.

10006755_V_1_0.DOC 21/28

• Connect the connection cable of the power-unit with the AC IN-socket. Plug the power unit into your outlet.

• With the POWER-switch, you can switch the device on and off.

Occupation balanced XLR-connection:

2

1

3

1

2

3

Balanced use with XLR connectors

1 = Ground / Shield
2 = Hot (+)
3 = Cold (-)

For unbalanced use pin 1 and pin 3 have to be bridged

Input Output

Occupation jack plug:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

Balanced use of

Tip =
hot (+)

Sleeve =
Ground / Shield

Tip

Sleeve

Strain relief clamp

stereo 1/4" jack plugs

Ring =
cold (-)

Ring

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

Rack mounting

The MX-420 is built for 19" racks/483mm. The minimum mounting depth is housing depth plus 100 mm for
plugs and cables. The height is 44 mm only. You can fix the device with four screws M6 in the rack.
When mounting the device into a rack, please make sure that there is a proper air circulation.
Please make sure that there is enough space around the device so that the heated air can be passed on.
The rack should be provided with a cooling fan.

10006755_V_1_0.DOC 22/28

DESCRIPTION

Features

Professional 4+1-channel mixer

• Mixer for 3 Mics, 2 Phono/Aux and 10 Line sources

• Channels 1-3 on the rear panel switchable between line and phono

• Channels 3-4 on the rear panel switchable between line and mic

• 1 separate DJ-Mic channel on the front panel, 3-fold tone-control (bass, middle, treble) and On Air-button

• Talkover-function

• Additional DJ-Mic input via 1/4" mono-jack on the rear panel

• Mic 1/Mic 2 microphone-inputs via 1/4" mono-jack on the rear panel

• High-quality and super-smooth Dual Rail channel-faders

• Crossfader can be freely assigned to channels 1-4 (X-Fader Assign-switch)

• Sensivity-control (Gain), 3-fold tone-control (bass, middle, treble) and 10-fold display for every channel

• 10-fold MASTER Level-Display switchable from Master 1 to Master 2

• Master fader and Stereo/Mono switch

• Headphones-connection on the front panel via 6.3 mm and 3.5 mm mono-jack on the front panel

• Headphones-output adjustable via Cue Level-control

• Additional Cue Split/Cue Mix-button

• Mixing of the headphones-signal possible via cue mixing-fader

• Separately controllable monitor-output (DJ-Booth) via RCA and 2 additional 1/4" mono-jack connectors

• Rec-Out via 2 RCA-sockets

• Additional Rec output via RCA on the front panel

• Additional Line In via RCA and 3.5 mm mono-jack on the front panel

• 2 Master-Out via balanced XLR-connectors, -10dBV and +4dBV switchable

• Additional Master outputs via RCA-sockets

• 5 HE, 19"-dimensions

• High-grade discotheque-mixer with a convincing sound

10006755_V_1_0.DOC 23/28

Front panel

1. REAR MIC IN-LED

If the rear socket is in use, the REAR MIC IN-LED on the front panel lights up.

2. DJ MIC-SOCKET

Connect your microphone with ¼" jack or XLR-plug here. For permanent installations, we recommend to use
the socket on the rear panel.

3. MIC TREBLE-CONTROL
Used to increase or lower the HIs of the MIC input signal.

4. MIC MIDDLE-CONTROL
Used to increase or lower the MIDs of the MIC input signal.

5. MIC BASS-CONTROL
Used to increase or lower the LOWs of the MIC input signal.

6. MIC LEVEL-CONTROL
With the MIC LEVEL-control, you can adjust the microphone volume.

7. ON AIR-BUTTON

Used to switch the microphone on or off.

8. TALKOVER-BUTTON

Press this button if you want to use your microphone. When the button is pressed, all signals but the
microphone level are attenuated by 15 dB.

9. CHANNEL-FADER
Used to adjust the input level of each channel.

10. X-FADER ASSIGN-SELECTOR

With the ASSIGN-selectors, you can route the signal through the crossfader rather than directly to the
mix.
You have three options:
A The channel signal is routed to the crossfaders´ left side (position A)

.
M The channel signal is not routed to the crossfader.
B The channel signal is routed to the crossfaders´ right side (position B)

.

10006755_V_1_0.DOC 24/28

11. CUE-BUTTON

If you push this button it lights up and the channel signal is sent to the headphones. Slowly turn up the
headphones level control until you hear the music. The signal level is displayed on the Channel Display.

12. CROSSFADER

Mixes the signals of one channel with another. If the crossfader is in the center-position, both channels can
be heard. With the ASSIGN-selectors, you can route the channels to the crossfader.

13. CHANNEL DISPLAY
The display shows the presence of the pre-fader channel signal. Adjust the level with the GAIN-Control.
Reduce GAIN if the red LEDs light up. This indicator is a warning that the signal is approaching clipping and
that distortion may result if the level increases further.

14. CUE MIXING-FADER

Connect your headphones to the HEADPHONES socket. With the CUE-buttons, you can select the desired
channel.
When you set the CUE MIXING-fader to MASTER, you can cue the output signal of the mixer.
When you set the CUE MIXING-fader to to the center position, you can cue both the channel-signal you
have selected and the output-signal.
When you set the CUE MIXING-fader to to CUE, you can cue the channel-signal you have selected.

15. MASTER 1-FADER
With the MASTER 1-fader, you can adjust the MASTER 1 output level.

16. CUE LEVEL-CONTROL
With the CUE LEVEL-control, you can adjust the phones volume without changing the output signal.

17. HEADPHONES-SOCKETS

Use these sockets to connect the headphones via 6.3 mm and 3.5 mm mono-jack. Headphones from 8
Ohms to 600 Ohms can be used.

18. CUE SPLIT/CUE MIX-BUTTON

Cue Split-function (button pressed and Cue Split-LED illuminated): the Cue-signal is on the one side of the
headphones and the output-signal on the other side.
Cue Mix-function (button released): the adjustable mix of Cue-signal and output-signal is on both sides of the
headphones.

19. BOOTH LEVEL-CONTROL

With the BOOTH LEVEL-control, you can adjust the level of the signal to the stereo booth monitor output.
This does not affect the level in the headphones.

20. MASTER 2-CONTROL

With the MASTER 2-control, you can adjust the MASTER 2 output level.

21. MONO/STEREO-SWITCH

Used to set the master output to mono or stereo. If you connected a mono-signal via one RCA-socket, you
can switch the output signal to STEREO in order to have a stereo output signal.

22. M1 / M2-SWITCH

Used to switch the MASTER Display (26) from Master 1 to Master 2.

23. DJ MIC TO REC-SWITCH

Press this button to route the DJ MIC to the REC socket in order to record the MIC signals as well.

24. REC OUT-SOCKETS

Additional RCA output sockets to connect your recording unit on the front panel. The ouptut level is not
affected by the master control.

10006755_V_1_0.DOC 25/28

25. LINE INPUT-SOCKETS

Additional RCA and 3.5 mm mono-jack input sockets for CH-4/LINE 10.
Connect line sources like MP3-players via the 3.5 mm mono-jack socket. Make sure that the LINE/MIC­switch is set to LINE.

26. MASTER LEVEL DISPLAY

The display shows the level of the left and right master output. Note that it does not affect the record and
booth outputs.

27. TREBLE-CONTROL
Used to increase or lower the HIs of the individual input signal.

28. MIDDLE-CONTROL
Used to increase or lower the MIDs of the individual input signal.

29. BASS-CONTROL
Used to increase or lower the LOWs of the individual input signal.

30. GAIN-CONTROL

Used to set the level of the individual input signal. You can monitor the signal level via the Channel Display
(13). Reduce GAIN if the display´s red LEDs light up.

31. PHONO / LINE / MIC-SWITCH

Used to select the input to be sent to the individual channel. Make sure that the PH/LINE or LINE/MIC-switch
on the rear panel is set properly.

10006755_V_1_0.DOC 26/28

Rear panel

1. AC CONNECTION

Plug the power supply cable in here.

2. POWER SWITCH

Press this button to start operating.

3. MASTER OUT 1

Output sockets (RCA and XLR) for connecting your power amplifier.

4. MASTER OUT 2
Output sockets (RCA and XLR) for connecting your power amplifier.

5. BOOTH

Connect your monitor system here via RCA and ¼" jack plugs.

6. REC OUT

Connect your recording unit here via RCA plugs.

7. LINE / PHONO / MIC INPUT-SOCKETS

RCA and ¼" jack sockets.
Connect your line sources like CD, MP3, MD, DAT, Tape Decks with LINE input-sockets. Line level musical
instruments with stereo outputs such as Rhythm Machines or Samplers should also be connected with the
LINE input-sockets. Make sure that the PH/LINE/ LINE or LINE/MIC-switch is set to LINE.
You can use the PH/LINE input-sockets either for connecting your turntables equipped with MM pickup
cartridge or for line sources. Set the PH/LINE switch accordingly.
Connect your microphones with the ¼" jack sockets. Make sure that the LINE/MIC-switch is set to MIC.

8. GND (Ground terminal)

Connect the ground lead of the turntable with this terminal. This helps to reduce humming and pop noises.

9. PH/LINE-SELECTOR

Used to switch the input sockets of CH-1 and CH-2 to Phono or Line.

10. DJ MIC-SOCKET

Connect your microphone with ¼" jack plug here. If the rear socket is in use, the REAR MIC IN-LED on the
front panel lights up.

11. MIC LEVEL/LINE LEVEL-SELECTOR

Used to switch the DJ MIC socket to Mic or Line.

12. MIC/LINE-SELECTOR

Used to switch the input sockets of CH-3 and CH-4 to MIC or Line.

13. OUTPUT LEVEL-SELECTOR

Used to switch the output level to 0.75V or 1.5V.

10006755_V_1_0.DOC 27/28

PROBLEM CHART

PROBLEM: CAUSE: REMEDY:

No power. • The power unit is not connected. • Check the connection cable of the

power unit and any extension-cables.

No sound. • The PHONO/LINE/MIC-switch of the

respective channel is in the wrong
position.

• The power-cord of the respective
device is not connected properly or
not connected at all.

• The connection-socket or the plug is
dirty.

• Put the PHONO/LINE/MIC-switch
into the correct position.

• Check the power-cord and if the
plugs are tightly connected with the
sockets.

• Clean the socket and/or the plug.

Noise. • The input-signal is too strong. • Reduce the input-signal via the Gain-

control.
While you are changing the
crossfader assignment, the
master-output cuts off.

The assignment of both Assign button
overlaps.

Switch the crossfader off with one of

the Assign-button before you change

the assignment.
The desired channels
cannot be synchronized.

The wrong channels have been
selected with the Assign button.

Select the correct channels.

REPLACING THE CROSSFADER

Instructions for replacing the crossfader:

• Remove the fader knob.

• Remove the two outer screws on the fader-panel.

• Take the fader out and unplug the connection-cable.

• Connect the new fader and fix it in the device.

CLEANING AND MAINTENANCE

The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.

The following points have to be considered during the inspection:

1) All screws used for installing the devices or parts of the device have to be tighly connected and must not

be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,

trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or

sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.

10006755_V_1_0.DOC 28/28

Disconnect from mains before starting maintenance operation!

DANGER TO LIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no servicable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.

If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.

Should you have further questions, please contact your dealer.

TECHNICAL SPECIFICATIONS

Power supply: 2 x 15 V AC ~
Power consumption: 35 W
Inputs: 2 phono, 10 line, 3 mic
Outputs: 2 Master, 1 Booth, 1 Rec
Minimum input voltage:
Microphone: 1 mV RMS
Phono: 3 mV RMS
Line: 150 mV RMS
Output voltage:
Master 1: 0.75 V/1.5 V RMS or XLR
Master 2: 0.75 V/1.5 V RMS or XLR
Booth: 0.75 V/1.5 V RMS
Record: 0.75 V RMS
Headphones: 8 Ohms or more
Outputs: 2 Master-Out, 1 Rec-Out, 1 Booth-Out
Master 1 Out: via 2 additional, balanced XLR-connectors
Master 2 Out: via 2 additional, balanced XLR-connectors
Booth Out: via 2 additional 1/4" mono-jack-connectors
Frequency range: 20 - 20 000 Hz
Distortion: <0.03 %
S/N-ratio: >75 dB
Talkover-attenuation: -15 dB
Tone control:
Treble: 10 KHz - 26 dB bis +12 dB
Middle: 1 KHz - 26 dB bis +12 dB
Bass: 100 Hz - 26 dB bis +12 dB
MIC Tone control:
Treble: 10 KHz - 12 dB bis +12 dB
Middle: 1 KHz - 12 dB bis +12 dB
Bass: 100 Hz - 12 dB bis +12 dB
Dimensions (WxDxH): 482 x 220 x 100 mm
Weight: 4 kg

Please note: Every information is subject to change without prior notice. 23.12.2005 ©
