MPVZ 180.6 I 250.6 I 350.6 ELA-Verstärker
ELA-Mono-Mischverstärker mit 180-350 Watt Leistung
Die Verstärker der MPVZ-Serie sind speziell für den Einsatz in ELA-Beschallungsanlagen konzipiert. Es
stehen 100-V-Ausgänge für sechs Beschallungszonen zur Verfügung, die separat in der Lautstärke geregelt
werden können. Alternativ lassen sich an die Direktausgänge ELA-Lautsprecher mit 70-V- und 100-VAudioübertrager oder 4-16-Ω-Lautsprecher anschließen. An die sechs mischbaren Eingänge können drei
Mikrofone und drei Geräte mit Line-Pegel angeschlossen werden. Mikrofonkanal 1 ist mit einer regelbaren
Prioritätsschaltung ausgestattet, die bei einer Durchsage die Lautstärke der anderen Signalquellen reduziert.
Vor einer Durchsage kann ein Gong ausgelöst werden. Zum Anschluss an Geräte mit Line-Pegel (z. B.
Mischpult) ist zusätzlich ein Stereo-Cinch-Ausgang vorhanden.
Alle Funktionen und Merkmale im Überblick
• Komfortable Ansteuerung für ELA-Lautsprecher über 6-Zonen-Technik
• 6 ELA-Zonenausgänge (100 V) jeweils mit 5-stufigem Lautstärkesteller
• Master-ELA-Lautsprecherausgang (70 und 100 V)
• Anschlussmöglichkeit für niederohmige Lautsprecher (4-16 Ohm)
• 2 rückseitige Mikrofon-Eingänge (6,3-mm-Klinke, unsym.)
• 1 frontseitiger Mikrofon-Eingang (Kombination XLR/6,3-mm-Klinke, unsym.) auf der Frontplatte mit
regelbarer Prioritätsfunktion
• Alle Mikrofon-Eingänge mit getrennten Lautstärkereglern
• 3 Line-Eingänge (Stereo-Cinch) mit getrennten Lautstärkereglern
• 1 Line-Ausgang (Stereo-Cinch)
• Gong, schaltbar
• Höhen- und Bass-Klangregler für Ausgangssignal
• Masterregler für das Ausgangsignal
• 7-fache LED-Pegelanzeige
• Lüftergekühlt
• Schutzschaltungen mit LED-Anzeige: Überspannung, Kurzschluss, Einschaltverzögerung
• Rackeinbau
Page 3
3
• DE
Inhalt
1 Einführung ................................................. 3
2 Sicherheitshinweise ................................. 4
3 Bedienelemente und Anschlüsse ........... 6
4 Installation ................................................. 7
5 Anschlüsse................................................ 8
6 Bedienung ............................................... 10
7 Problembehebung .................................. 11
8 Reinigung und Wartung ......................... 11
9 Technische Daten ................................... 12
Bestimmungsgemäße Verwendung ........... 5
Lautsprecher ............................................... 8
Schutzschaltungen ................................... 10
Sicherungswechsel ................................... 11
10 Umweltschutz.......................................... 12
Produkt-Updates, Dokumentationen, Software und
Support erhalten Sie unter www.omnitronic.de. Die
neueste Version der Bedienungsanleitung finden Sie im
Downloadbereich des Produkts.
© 2019 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung
des Copyrightinhabers weder ganz noch teilweise
reproduziert werden. Der Inhalt dieses Dokuments kann
ohne vorherige Ankündigung modifiziert werden, wenn
Änderungen in Methodik, Design oder Herstellung dies
erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören
den jeweiligen Eigentümern.
1 Einführung
Willkommen bei Omnitronic! Schön, dass Sie sich
für eines unserer Produkte entschieden haben.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie
den Verstärker installieren und nutzen. Damit Sie
sich und andere keinen Gefahren aussetzen,
beachten Sie bitte unbedingt alle
Sicherheitshinweise in dieser Anleitung und alle
auf dem Gerät angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die
Artikelnummern: 80709781, 80709786, 80709791.
Bitte bewahren Sie dieses Dokument für weiteren
Gebrauch auf und geben Sie es ggf. an
nachfolgende Besitzer weiter.
Page 4
4
• DE
Leitung
Pin International
Sicherheitshinweise
2
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
•
Packen Sie das Gerät aus und überprüfen Sie es
sorgfältig auf Transportschäden, bevor Sie es
verwenden. Im Schadenfall nehmen Sie das Gerät
nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
•
Heben Sie die Verpackung auf. Um das Gerät bei
Transport und Lagerung optimal vor Erschütterungen,
Staub und Feuchtigkeit zu schützen, benutzen Sie
bitte die Originalverpackung.
Schutzklasse
•
Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung
und Frequenz mit dem Typenschild des Gerätes
genau übereinstimmt. Ungeeignete Spannungen und
ungeeignete Steckdosen können zur Zerstörung des
Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
•
Lassen Sie die Netzleitung nicht mit anderen Kabeln
in Kontakt kommen! Seien Sie vorsichtig beim
Umgang mit Netzleitungen und -anschlüssen. Fassen
Sie diese Teile nie mit feuchten Händen an! Feuchte
Hände können tödliche Stromschläge zur Folge
haben.
•
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen
bringen. Bei Missachtung kann es zu
Beschädigungen der Netzleitung, zu Brand oder zu
tödlichen Stromschlägen kommen.
•
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss
stets eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel
beschädigt werden, was zu tödlichen Stromschlägen
führen kann.
•
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
•
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen
werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem
Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Metallteile
•
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile.
Sollten auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.
Flüssigkeit
•
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät
hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
Page 5
5
• DE
Umgebungsbedingungen
•
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
•
Verwenden Sie das Gerät nicht bei Gewitter.
Überspannung könnte das Gerät zerstören. Das
Gerät bei Gewitter allpolig vom Netz trennen
(Netzstecker ziehen).
•
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
•
Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist
und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Installation
•
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder
Inbetriebnahme des Geräts. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
•
Installieren Sie die Endstufe niemals in der Nähe von
hochsensiblen Geräten wie Vorverstärkern oder
Kassettendecks, da das starke Magnetfeld der
Endstufe bei diesen Geräten Brummstörungen
erzeugen kann. Dieses Magnetfeld ist direkt oberund unterhalb der Endstufe am stärksten. Wird ein
Rack verwendet, sollte die Endstufe ganz unten und
die hochsensiblen Geräte ganz oben installiert
werden.
Gewerbliche Verwendung
•
Beim Einsatz einer Beschallungsanlage in
öffentlichen bzw. gewerblichen Bereichen ist eine
Fülle von Vorschriften zu beachten. Der Betreiber
muss sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Inbetriebnahme
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen,
die sich nicht mit dem Gerät auskennen. Wenn
Geräte nicht mehr korrekt funktionieren, ist das meist
das Ergebnis von unsachgemäßer Bedienung!
•
Bevor das Gerät eingeschaltet wird, müssen alle
Fader und Lautstärkeregler auf Null oder auf
Minimum gestellt werden. Endstufen immer zuletzt
einschalten und zuerst ausschalten! Schließen Sie
das Gerät nur im ausgeschalteten Zustand an!
Schließen Sie die Ein- oder Ausgänge niemals an
eine Stromquelle an (Batterie, o.ä.). Vermeiden Sie
unter allen Umständen, dass Ausgang mit Ausgang
verbunden wird!
Reinigung und Wartung
•
Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.
•
Im Geräteinneren befinden sich außer der Sicherung
keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten
Fachhandel vorbehalten! Sollten einmal Ersatzteile
benötigt werden, verwenden Sie bitte nur
Originalersatzteile.
Eigenmächtige Veränderungen und Garantie
•
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
•
Beachten Sie bitte, dass eigenmächtige
Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind.
•
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischem Schlag, etc. verbunden.
Maximalleistung
•
Die angegebene Maximalleistung des Verstärkersystems beschreibt kurzfristige Leistungsspitzen
(Peak), die die Lautsprecher maximal aufnehmen
können. Die entsprechende RMS-Dauerleistung ist wie bei allen ähnlichen Lautsprechern (auch anderer
Hersteller) - deutlich geringer. Bitte achten Sie
während des Betriebs darauf, dass die
Lautsprecherboxen stets angenehm klingen. Werden
Verzerrungen hörbar ist davon auszugehen, dass
entweder der Verstärker oder eine Lautsprecher-box
überlastet ist. Dies kann schnell zu Schäden führen.
Regeln Sie daher bei hörbaren Verzerrungen die
Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von
der Garantie ausgeschlossen.
Hinweise zu Batterien
•
Schließen Sie die Batterien nie kurz, werfen Sie sie
nie ins Feuer und versuchen Sie auch nicht, sie
wieder aufzuladen (Explosionsgefahr!). Entfernen Sie
die Batterien bei längerem Nichtgebrauch.
Ausgelaufene Batterien können bei Berührung
Hautverätzungen verursachen. Benutzen Sie in
solchen Fällen geeignete Schutzhandschuhe.
Bestimmungsgemäße Verwendung
Die ELA-Mono-Mischverstärker der MPVZ-Serie sind
speziell für den Einsatz in ELA-Beschallungsanlagen
konzipiert.
Page 6
6
• DE
1
2
3 4 5 6
8 9 11
7
10
Bedienelemente und Anschlüsse
3

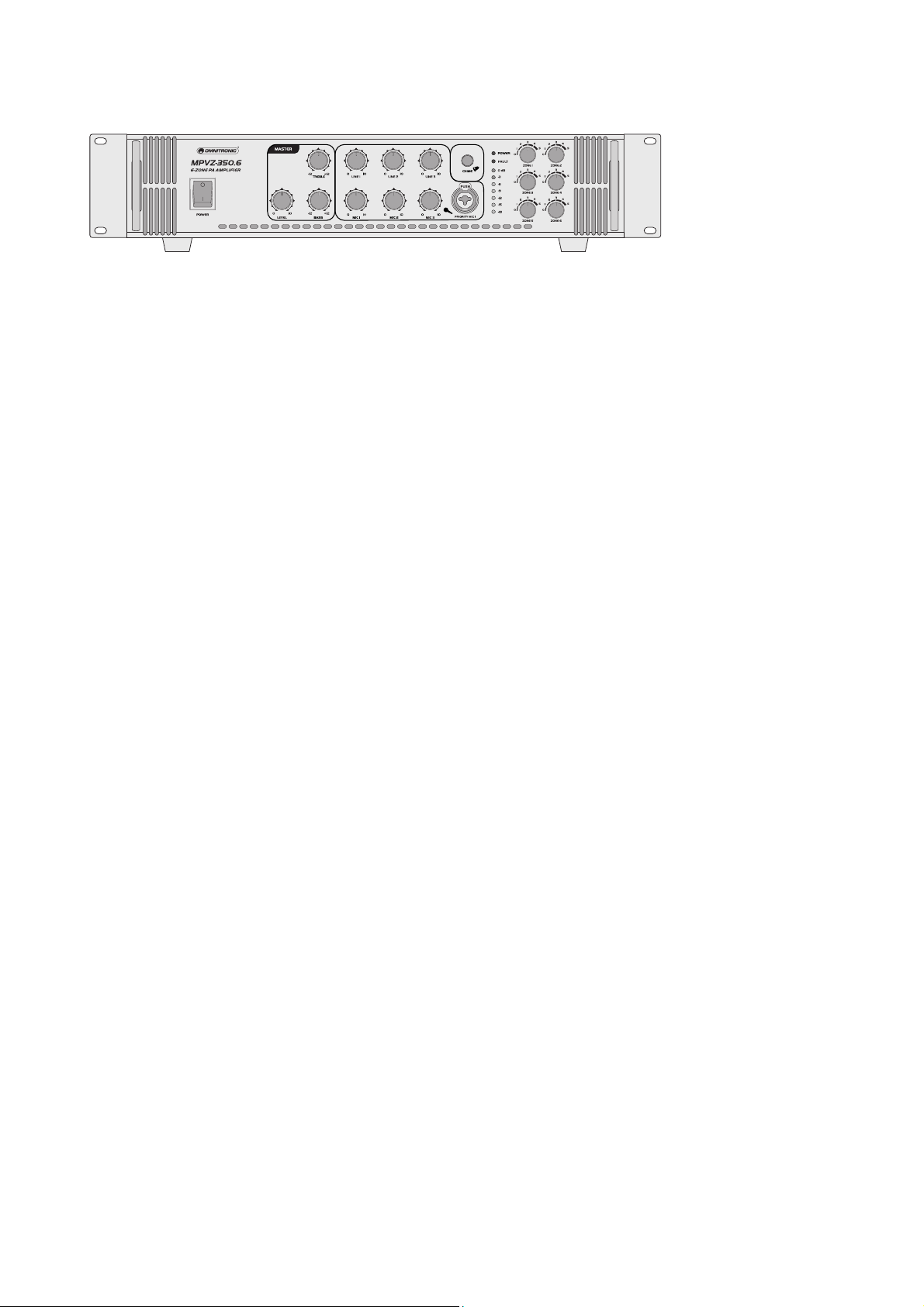

Diese Anleitung beschreibt exemplarisch das Modell MPVZ-350.6. Die Abbildungen und Eigenschaften der
anderen Modelle sind ähnlich.

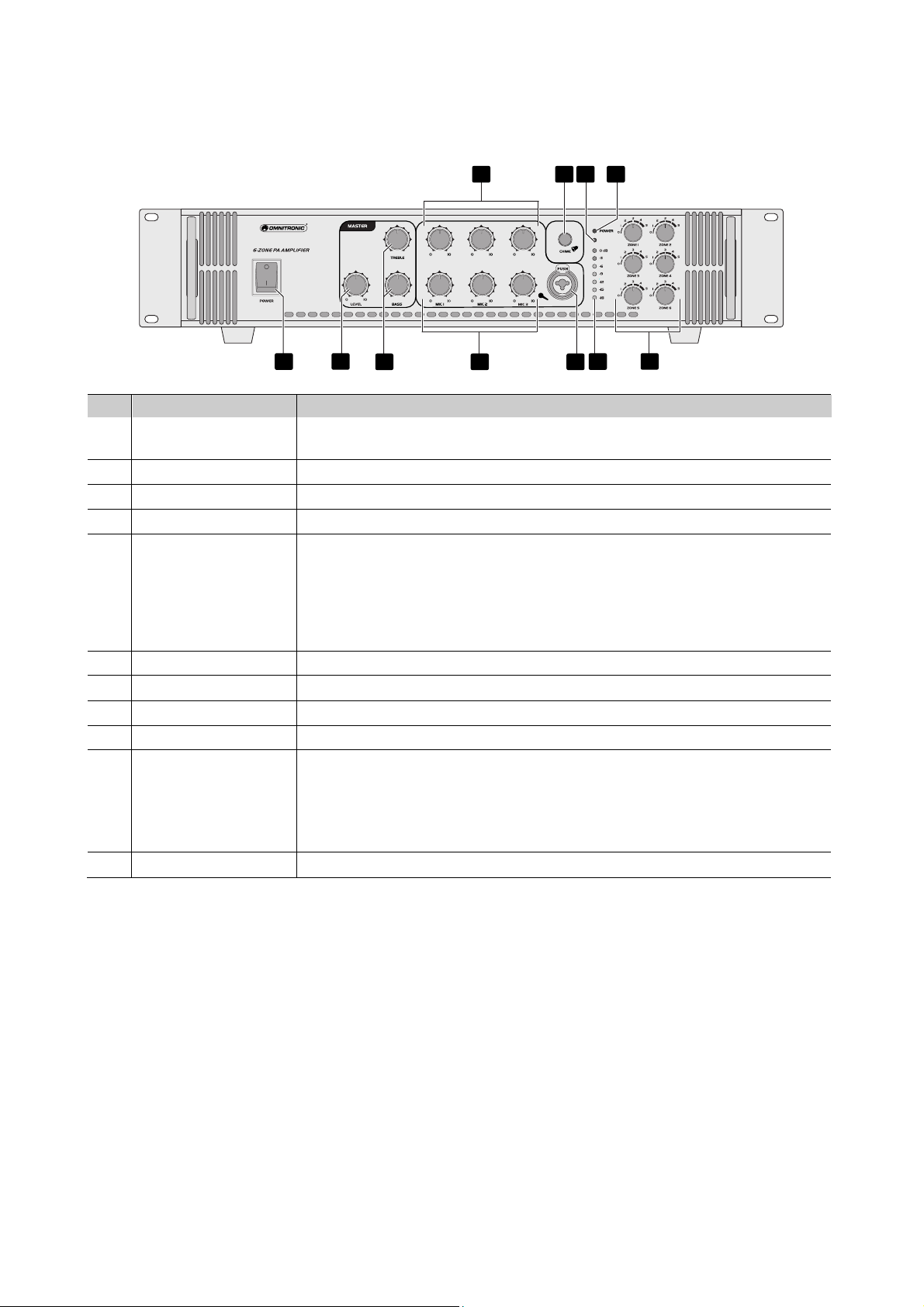

Frontseite
MPVZ-350.6
-12 +12
-12 +12
LINE 1 LINE 2 LINE 3
PRIORITYMIC 1
FAULT
Nr. Element Funktion
1 Netzschalter Schaltet das Gerät ein und aus. Die Betriebsanzeige POWER zeigt den
eingeschalteten Zustand des Verstärkers an.
2 Regler LEVEL Masterregler für die Gesamtlautstärke.
3 Klangregler 2-fach-Klangregelung für das Ausgangssignal: BASS = Bässe, TREBLE =
Höhen.
4 Regler MIC 1 bis 3 Lautstärkeregler für die Mikrofoneingänge MIC 1 bis 3.
5 Eingang MIC 1
PRIORITY
• Kombibuchse (XLR/6,3-mm-Klinke) zum Anschluss eines dynamischen
Mikrofons.
• Der Eingang besitzt Priorität: Bei einer Durchsage über diesen
Mikrofonkanal wird die Lautstärke der anderen Signalquellen in
Abhängigkeit des rückseitigen Pegelreglers PRIORITY LEVEL gesenkt,
wodurch die Mikrofondurchsage klar verständlich ist.
6 LED-Pegelanzeige Zeigt den Pegel des Ausgangssignals
7 Regler ZONE 1 bis 6 5-stufiger Lautstärkeregler für die Zonen 1 bis 6.
8 Regler LINE 1 bis 3 Lautstärkeregler für die Line-Eingänge LINE 1 bis 3.
9 Taste CHIME Zum Auslösen des Gongs.
10 LED FAULT Leuchtet bei aktivierter Schutzschaltung:
• wenige Sekunden lang nach dem Einschalten bis zur Freischaltung der
Lautsprecherausgänge
• während des Betriebs, wenn die Schutzschaltung die Lautsprecher im
Fehlerfall abgeschaltet hat
11 Betriebsanzeige
Page 7
7
• DE
1
20
12 13 14 15 16 17 18
19

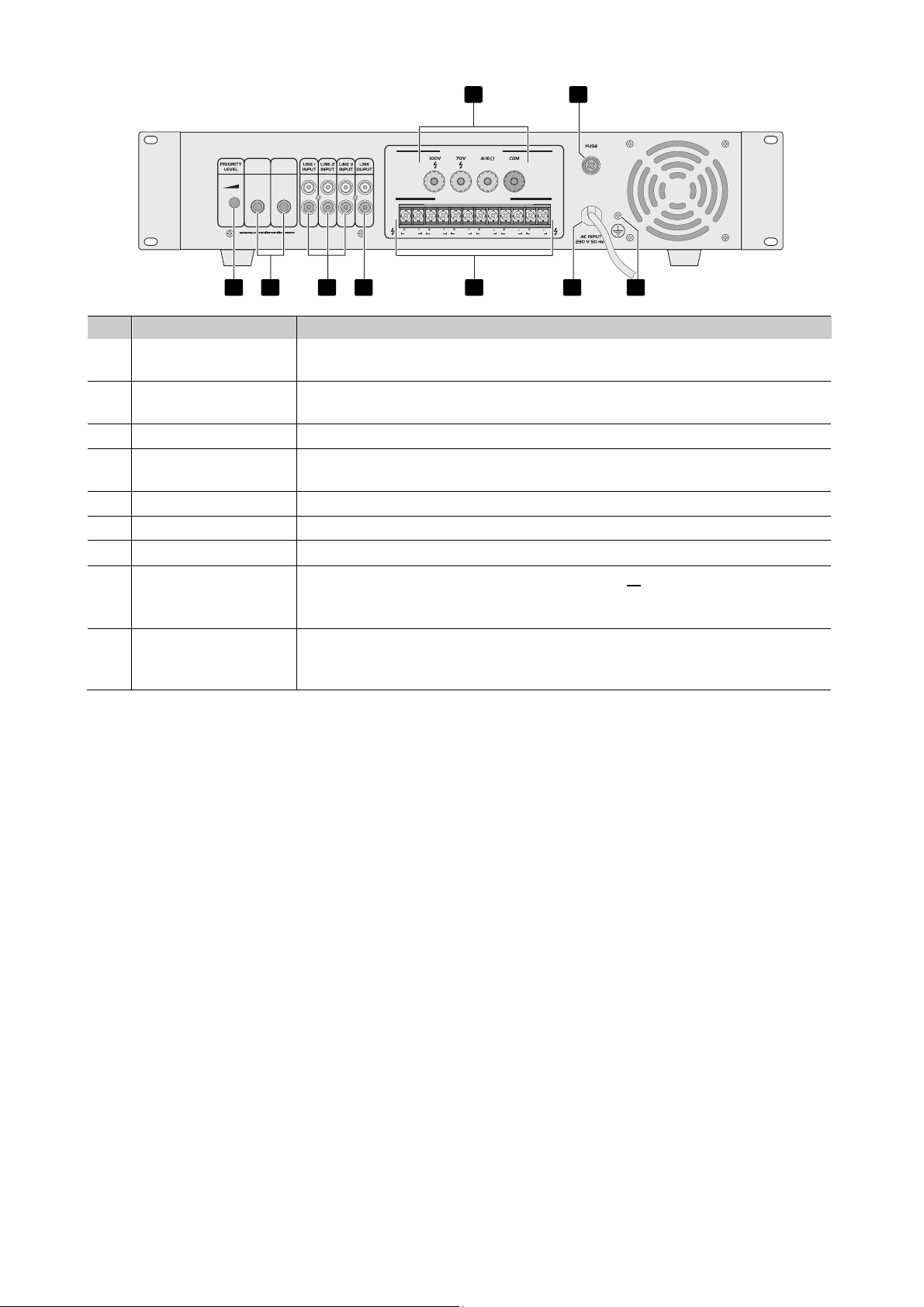

Rückseite
MIC2
INPUT
MIC3
INPUT
DIRECT SPEAKER OUTPUT
100 V SPEAKER ZONES OUTPUT
ZONE1 ZONE2 ZONE3 ZONE4
ZONE5 ZONE6
Nr. Element Funktion
12 Regler PRIORITY
LEVEL
13 Eingänge MIC 2 und
Regelt den Pegel der Absenkung bei Auslösen des Gongs und bei einer
Mikrofondurchsage über Mikrofonkanal 1.
6,3-mm-Klinkenbuchsen zum Anschluss von dynamischen Mikrofonen.
MIC 3
14 Eingänge LINE 1 bis 3 Stereo-Eingänge (Cinch) zum Anschluss von Geräten mit Line-Pegel (z. B.
CD-Player).
15 Ausgang LINE Stereo-Ausgang (Cinch) zum Anschluss an Geräte mit Line-Pegel-
Eingängen (z. B. Mischpult, Verstärker).
16 Zonenausgänge Klemmen für die Zonen 1 bis 6 zum Anschluss von 100-V-Lautsprechern.
17 Netzkabel Zum Anschluss an eine Steckdose.
18 Klemmschraube Für einen eventuellen Masseanschluss.
19 Direktausgänge
• Direktausgänge für 70-V- bzw. 100-V-Lautsprecher oder 4- bis 16-ΩLautsprecher und gemeinsamer Masseanschluss COM.
• Die Zonenregler beeinflussen diese Ausgänge nicht.
20 Netzsicherung Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch
einen gleichwertigen Typ. Der korrekte Wert ist auf der Rückseite des
Geräts angegeben.
Installation
4
Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „DoubleDoor-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an der Endstufe führen.
Sie können die Endstufe mit vier Schrauben M6 im Rack befestigen. Werden mehrere Endstufen
übereinander montiert, so ist darauf zu achten, dass zwischen den Geräten mindestens 1 Höheneinheit
(1 HE) Luft bleibt.
Seien Sie vorsichtig beim Einbau der Endstufe in ein Rack. Bauen Sie die schwersten Geräte in den unteren
Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um eine Endstufe sicher zu befestigen.
Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet sein.
Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbügel der
Geräte noch zusätzlich an den Boden- oder den Seitenschienen des Racks befestigen. So kann sich die
Endstufe beim Transport nicht nach hinten verschieben, da die Frontplatte Beschleunigungskräfte, wie sie
beim Transport vorkommen, nicht alleine auffangen kann.
Page 8
8
• DE
Anschlüsse
5
Lautsprecher
LEBENSGEFAHR!
Hohe Spannung an den Anschlussklemmen beim Einsatz in ELA-Anlagen. Installation nur durch
Fachpersonal! Anschluss nur im ausgeschalteten Zustand des Verstärkers.

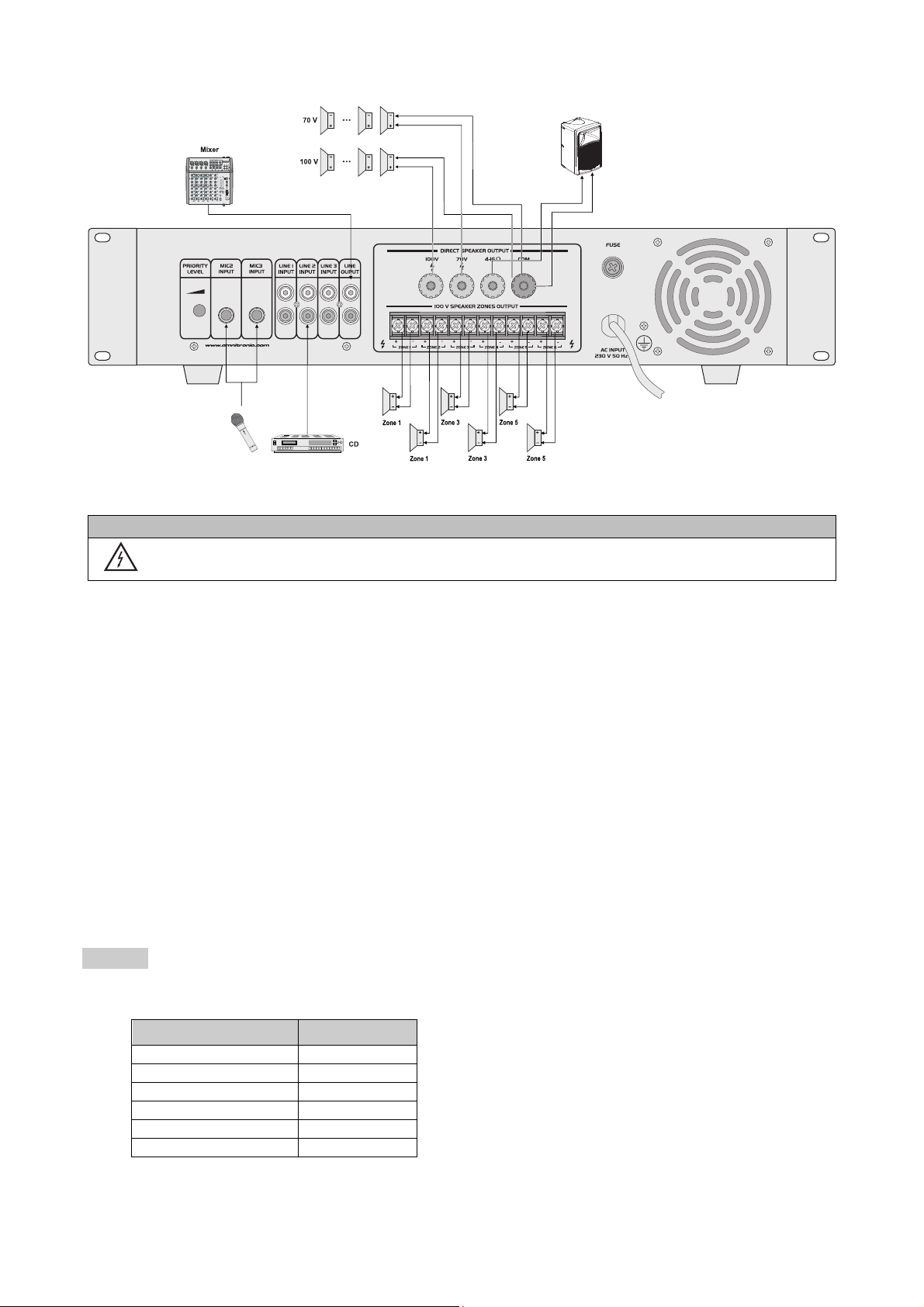

Zum Anschluss von Lautsprechern stehen Direktausgänge über die Schraubanschlüsse DIRECT SPEAKER
OUTPUT (diese sind unbeeinflusst von den Zonentasten) und Zonenausgänge 100 V SPEAKER ZONES
OUTPUT über die Klemmanschlüsse 100 V zur Verfügung.
Die Direktausgänge und die Zonenausgänge sind parallel geschaltet. Die Gesamtbelastung darf nicht mehr
als 180 W
(MPVZ-500.6) betragen, sonst wird der Verstärker überlastet und eventuell beschädigt.
(MPVZ-180.6) bzw. 250 W
RMS
(MPVZ-250.6), 350 W
RMS
(MPVZ-350.6) oder 500 W
RMS
RMS
Direktausgänge
An die Direktausgänge können ELA-Lautsprecher mit 70-V- bzw. 100-V-Audioübertrager oder 4-16-ΩLautsprecher bzw. Lautsprechergruppen angeschlossen werden.
1 Schließen Sie ELA-Lautsprecher an die Klemmen COM (Minuspol) und 70V oder 100V (Pluspol) an.
2 Schließen Sie niederohmige Lautsprecher an die Klemmen COM (Minuspol) und 4-16 Ω (Pluspol) an.
3 Achten Sie beim Anschluss von mehreren Lautsprechern auf die richtige Polarität (Plus- und
Minusanschlüsse). Der Plusanschluss der Lautsprecherkabel ist immer besonders gekennzeichnet.
Zonenausgänge
Für die sechs Beschallungszonen können an die Zonenausgänge ELA-Lautsprecher mit 100-VAudioübertrager angeschlossen werden.
Hinweise
Die Eingangsimpedanz der Lautsprecher sollte immer größer oder gleich der Ausgangsimpedanz des Verstärkers sein.
Beachten Sie dieses Beispiel für die Umrechnung Anzahl der Boxen/Impedanz:
Anzahl der Boxen
Impedanz
≙
1 Box à 8 Ω 8 Ω
2 Boxen à 8 Ω 4 Ω (parallel geschaltet)
2 Boxen à 8 Ω 16 Ω (in Reihe geschaltet)
3 Boxen à 8 Ω 2,66 Ω (parallel geschaltet)
3 Boxen à 8 Ω 24 Ω (in Reihe geschaltet)
4 Boxen à 8 Ω 2 Ω (parallel geschaltet)
Page 9
9
• DE
Auswahl geeigneter Lautsprecherkabel
• Lautsprecherboxen dürfen nur über ausreichend dimensionierte Kabel angeschlossen werden. Zu schwach
dimensionierte Kabel führen zu einer Erhitzung der Kabel und zu enormen Leistungsverlusten und
Klangverschlechterungen. Wir empfehlen für alle Lautsprecherboxen bis 400 Watt einen Kabeldurchmesser von 2,5
mm², für alle höheren Leistungen 4 mm².
• Ein hoher Dämpfungsfaktor Ihres Verstärkers sorgt für eine klare Wiedergabe. Unnötig lange und dünne Lautsprecherkabel können den Dämpfungsfaktor und damit die niedrigen Frequenzen negativ beeinflussen. Der Dämpfungsfaktor
sollte mindestens bei 50 liegen, um gute Audioqualitäten zu gewährleisten. Je länger ein Kabel sein muss, um so
dicker sollte es sein. So reduziert sich ein Dämpfungsfaktor von 200 bei einem 10 Meter langen, 2,5 mm²
Lautsprecherkabel auf 47 (8 Ohm). Der Leistungsverlust beträgt bei 8 Ohm bereits 1,63 %, bei 4 Ohm 3,25 % und bei 2
Ohm sogar 6,5 %. Die maximale Leitungslänge der Lautsprecherkabel beträgt 30 Meter.
Allgemeine Hinweise zur Verlegung von Kabeln
• Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.
• Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.
Kabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren Sie die Kabel immer mit
geeignetem Klebeband.
• Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
• Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
• Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
• Betreiben Sie Kabel nie im aufgewickelten Zustand.
Line-Ausgang
Zum Anschluss an Geräte mit Line-Pegel-Eingängen (z. B. Mischpult, Verstärker) kann der Stereo-CinchAusgang LINE OUTPUT verwendet werden.
Mikrofone
Es lassen sich drei dynamische Mikrofone unsymmetrisch anschließen: zwei über 6,3-mm-Klinkenstecker an
die rückseitigen Buchsen MIC 2 INPUT und MIC 3 INPUT und eins über XLR- oder 6,3-mm-Klinkenstecker
an die frontseitige Kombibuchse PRIORITY MIC 1. Die XLR-Buchse besitzt eine Verriegelung, die beim
Herausziehen des XLR-Steckers durch Herunterdrücken des PUSH-Hebels wieder gelöst wird. Eingang
PRIORITY MIC 1 verfügt über eine regelbare Prioritätsfunktion.
Geräte mit Line-Pegel
Es können drei Geräte mit Line-Pegel (z. B. CD-Player) über die Stereo-Cinch-Buchsen LINE INPUT 1 bis 3
angeschlossen werden.
Anschluss ans Netz
Schließen Sie das Gerät nach dem Anschließen aller Geräte über das Netzkabel ans Netz an.
Page 10
10
• DE
Bedienung
6
1 Schalten Sie zunächst alle anderen Geräte der ELA-Anlage ein, um laute Schaltgeräusche zu
vermeiden.
2 Stellen Sie vor dem Einschalten den Masterregler LEVEL und die Lautstärkeregler der Eingangskanäle
auf Null, um zu Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie dann den Verstärker mit
dem Netzschalter ein. Die Betriebsanzeige POWER leuchtet.
3 Drehen Sie den Masterregler LEVEL so weit auf, dass das Mischungsverhältnis der Signalquellen
optimal eingestellt werden kann.
4 Stellen Sie mit den Lautstärkereglern ZONE 1 bis 6 die gewünschte Lautstärke für die
Beschallungszonen 1 bis 6 ein. Drehen Sie die Regler der nicht verwendeten Zonen auf Null.
5 Stellen Sie mit den Lautstärkereglern der Kanäle LINE 1 bis 3 und MIC 1 bis 3 das gewünschte
Lautstärkeverhältnis für die Signalquellen ein. Drehen Sie die Regler der nicht verwendeten Eingänge
auf Null.
6 Zur besseren Verständlichkeit einer Durchsage ist Mikrofonkanal PRIORITY MIC 1 mit einer regelbaren
Prioritätsfunktion ausgestattet: Bei einer Mikrofondurchsage über diesen Mikrofonkanal wird die
Lautstärke der anderen Signalquellen automatisch in Abhängigkeit des rückseitigen Pegelreglers
PRIORITY LEVEL gesenkt. Nach der Mikrofondurchsage wird der Pegel der anderen Kanäle wieder
angehoben.
7 Stellen Sie mit den Klangreglern das gewünschte Klangbild ein. Durch Verstellen der Regler lassen sich
die Höhen (Regler TREBLE) und Bässe (Regler BASS) anheben bzw. senken. Stehen die Regler in
Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
8 Stellen Sie mit dem Masterregler LEVEL die endgültige Gesamtlautstärke ein. Die 7-stufige LED-Kette
zeigt den Ausgangspegel an: die LED 0 dB darf nicht ständig leuchten. Andernfalls drehen Sie den
Masterregler etwas zurück.
9 Zum Auslösen des Gongs vor einer Durchsage drücken Sie die Taste CHIME. Auch dann wird die
Lautstärke der Signalquellen in Abhängigkeit des rückseitigen Pegelreglers PRIORITY LEVEL gesenkt.
Hinweise
Bitte achten Sie während des Betriebs darauf, dass die Lautsprecher stets angenehm klingen. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecher überlastet
sind. Dies kann schnell zu Schäden am Verstärker und an den Lautsprechern führen. Regeln Sie daher bei
hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast
zerstörte Boxen sind von der Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem
Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.
Schutzschaltungen
Die Schutzschaltungen verhindern Beschädigungen der Lautsprecher und des Verstärkers. Ist eine der
Schaltungen aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt und die LED FAULT leuchtet
rot auf:
• wenige Sekunden lang nach dem Einschalten bis zur Freischaltung der Lautsprecherausgänge
• wenn an einem Lautsprecherausgang ein Kurzschluss aufgetreten ist
• bei Überspannung
Leuchtet die rote LED FAULT während des Betriebs oder erlischt nicht nach dem Einschalten, muss der
Verstärker ausgeschaltet und die Fehlerursache behoben werden.
Page 11
11
• DE
Problembehebung
7
PROBLEM URSACHE LÖSUNG
Gerät lässt sich nicht
anschalten.
Kein Signal.
LED FAULT leuchtet
permanent
•
Die Netzleitung ist nicht angeschlossen.
•
Die Anschlussleitung des entsprechenden Gerätes ist nicht
richtig oder überhaupt nicht angeschlossen bzw. ist defekt.
•
Die Anschlussbuchse oder der
Stecker sind schmutzig.
•
An einem der Signalausgänge
liegt Gleichspannung an.
•
Überhitzung des Gerätes durch
Verunreinigungen oder Hitzestau.
•
Zu niedrige Impedanz der Lautsprecher.
•
Kurzschluss in der Lautsprecherleitung oder in den Lautsprechern.
•
Technischer Defekt im Verstärker.
•
Überprüfen Sie die Netzleitung
und eventuelle Verlängerungsleitungen.
•
Überprüfen Sie die Anschlussleitung und ob die Stecker fest in
den Buchsen sitzen.
•
Reinigen Sie die Buchse und/oder
den Stecker.
•
Schalten Sie die Endstufe ab und
lassen Sie das Gerät von einem
Servicetechniker prüfen.
•
Reinigen Sie das Lüftergitter.
•
Sorgen Sie für Luftzirkulation.
•
Verwenden Sie andere Lautsprecher.
•
Überprüfen Sie die Lautsprecher.
•
Schalten Sie den Verstärker ab
und lassen Sie das Gerät von
einem Servicetechniker prüfen.
Reinigung und Wartung
8
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die
Anschlussleitung dieses Geräts beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt
werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
So gehen Sie vor:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Page 12
12
• DE
RMS
Technische Daten
9
MPVZ 180.6 I 250.6 I 350.6
Spannungsversorgung: 230 V~ 50 Hz
Ausgangsleistung /
Gesamtanschlusswert:
Ausgangsart:
MPVZ-180.6: 180 W
MPVZ-250.6: 250 W
RMS
RMS
MPVZ-350.6: 350 W
70 V, 100 V oder 4-16 Ω
/ 360 W
/ 500 W
/ 700 W
Ausgangsstrom: MPVZ-180.6: 2,5 A (70 V) / 1,8 A (100 V)
MPVZ-250.6: 3,6 A (70 V) / 2,5 A (100 V)
MPVZ-350.6: 5 A (70 V) / 3,5 A (100 V)
Mikrofoneingang:
Line-Eingang:
5 mV, 600 Ω
300 mV, 10 kΩ
Ausgänge: Schraubklemme
Frequenzgang: 80 Hz - 14 kHz
Verzerrung: 0,5 % (1 kHz)
Geräuschspannungsabstand: 85 dB (Line), 75 dB (Mic)
Schutzschaltungen: Überspannung, Kurzschluss, Einschaltverzögerung
Anzeige: Power, Fault, Pegel
Maße: 483 x 400 x 92 mm
Gewicht:
MPVZ-180.6: 10,3 kg
MPVZ-250.6: 11,2 kg
MPVZ-350.6: 14,1 kg
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Umweltschutz
10
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.
eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Page 13
13
• EN
MPVZ 180.6 I 250.6 I 350.6 PA Amplifier
PA mono mixing amplifier with 180-350 watts power
The amplifiers of the MPVZ series have been specially designed for the use in 100 V PA systems. 100 V
outputs for six PA zones are available whose volume can be adjusted separately. Alternatively, PA speakers
with 70 V and 100 V audio transformers or 4-16 Ω speakers can be connected to the direct outputs. It is
possible to connect three microphones and three units with line level to the six inputs which can be mixed
with each other. Microphone channel 1 is equipped with a priority function which reduces the volume of the
other signal sources in case of an announcement. A chime can be released prior to an announcement. For
connection to units with line level (e.g. mixer) an additional stereo RCA output is available.
Overview of all features
• Comfortable control of PA speakers via 6-zone technology
• 6 PA zone outputs with separate 5-step level controls
• Master PA output (70 V and 100 V)
• Output for low-impedance speakers (4-16 ohms)
• 2 rear microphone inputs (6.3 mm jack, unbal.)
• 1 front microphone input (combination XLR/6.3 mm jack, unbal.) with adjustable priority circuit
• All microphone inputs with separate level controls
• 3 line inputs (stereo RCA) with separate level controls
• 1 line output (stereo RCA)
• Chime, switchable
• Treble and bass control for the output signal
• 7-fold LED level display
• Master control for the output signal
• Fan-cooled
• Protection circuits with LED indication: over current, short circuit, turn-on delay
• Rack installation
Page 14
14
• EN
Contents
1 Introduction ............................................. 14
2 Safety Instructions ................................. 15
Intended Use ............................................ 16
3 Operating Elements and Connections . 17
4 Installation ............................................... 18
5 Connections ............................................ 19
Connection with the mains ....................... 20
6 Operation ................................................. 21
Protective circuits ..................................... 21
7 Problem Chart ......................................... 22
8 Cleaning and Maintenance .................... 22
Replacing the fuse .................................... 22
9 Technische Daten ................................... 23
10 Protecting the Environment .................. 23
For product updates, documentation, software and
support please visit www.omnitronic.de. You can find
the latest version of this user manual in the product’s
download section.
© 2019 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any
form without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing.
All trademarks mentioned herein are the property of
their respective owners.
1 Introduction
Welcome to Omnitronic! Thank you for choosing
one of our products. This user manual will show
you how to install and operate the PA amplifier.
Users of this product are recommended to
carefully read all warnings in this manual and on
the unit in order to protect yourself and others
from damage.
This user manual is valid for item numbers:
80709781, 80709786, 80709791. Please save this
document for future needs and pass it on to
further owners.
Page 15
15
• EN
Cable
Pin International
Safety Instructions
2
CAUTION!
Keep this device away from rain and moisture!
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
HEALTH HAZARD!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
This PA system has left our premises in absolutely perfect condition. In order to maintain this condition and
to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Unpacking
•
Please make sure that there are no obvious
transport damages. Should you notice any
damages, do not take the device into operation and
immediately consult your local dealer.
•
Save the package and all packing materials. In the
event that a fixture must be returned to the factory,
it is important that the fixture be returned in the
original factory box and packing.
Protection Class
•
This device falls under protection class I. The
power plug must only be plugged into a protection
class I outlet. The voltage and frequency must
exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the
destruction of the device and to mortal electrical
shock.
Power Cord
•
Always plug in the power plug least. The power
plug must always be inserted without force. Make
sure that the plug is tightly connected with the
outlet.
•
Never let the power cord come into contact with
other cables! Handle the power cord and all
connections with the mains with particular caution!
Never touch them with wet hands, as this could
lead to mortal electrical shock.
•
Never modify, bend, strain mechanically, put
pressure on, pull or heat up the power cord. Never
operate next to sources of heat or cold. Disregard
can lead to power cord damages, fire or mortal
electrical shock.
•
The cable insert or the female part in the device
must never be strained. There must always be
sufficient cable to the device. Otherwise, the cable
may be damaged which may lead to mortal
damage.
•
Make sure that the power cord is never crimped or
damaged by sharp edges. Check the device and
the power cord from time to time.
•
The occupation of the connection cables is as
follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply
network, a disconnection switch with a minimum
opening of 3 mm at every pole has to be included
in the permanent electrical installation. The device
must only be connected with an electric installation
carried out in compliance with the IEC standards.
The electric installation must be equipped with a
Residual Current Device.
Liquids
•
There must never enter any liquid into power
outlets, extension cords or any holes in the housing
of the device. If you suppose that also a minimal
amount of liquid may have entered the device, it
must immediately be disconnected. This is also
valid, if the device was exposed to high humidity.
Also if the device is still running, the device must
be checked by a specialist if the liquid has reduced
any insulation. Reduced insulation can cause
mortal electrical shock.
Foreign Objects
•
There must never be any objects entering into the
device. This is especially valid for metal parts. If
any metal parts like staples or coarse metal chips
enter into the device, the device must be taken out
of operation and disconnected immediately.
Malfunction or short-circuits caused by metal parts
may cause mortal injuries.
Page 16
16
• EN
Ambient Conditions
•
The ambient temperature must always be between
-5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative
humidity must not exceed 50 % with an ambient
temperature of 45° C.
•
This device must only be operated in an altitude
between -20 and 2000 m over NN.
•
Never use the device during thunderstorms. Over
voltage could destroy the device. Always
disconnect the device during thunderstorms.
•
This device must never be operated or stockpiled
in surroundings where splash water, rain, moisture
or fog may harm the device. Moisture or very high
humidity can reduce the insulation and lead to
mortal electrical shocks.
•
When using smoke machines, make sure that the
device is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between
smoke machine and device.
Installation
•
Do not shake the device. Avoid brute force when
installing or operating the device. When choosing
the installation spot, please make sure that the
device is not exposed to extreme heat, moisture or
dust. There should not be any cables lying around.
You endanger your own and the safety of others!
•
Never install the amplifier next to highly sensitive
devices like pre-amplifiers or tape decks, as the
strong magnetic field of the amplifier can produce
hum in these devices. The magnetic field is strongest
directly above or below the amplifier. If a rack is used,
the amplifier should be installed at the bottom and the
highly sensitive devices at the top.
Commercial Use
•
Operating an amplification system in public or
industrial areas, a series of safety instructions have
to be followed. The operator must therefore inform
himself on the current safety instructions and
consider them.
Setup
•
Operate the device only after having familiarized
with its functions. Do not permit operation by
persons not qualified for operating the device. Most
damages are the result of unprofessional
operation!
•
Before the unit is switched on all faders and volume
controls have to be set to zero or minimum
Turn the amplifier on last and off first! Only connect
the device when the power switch is off. Never
connect output to output. Never connect the inputs or
outputs to any power source (batteries, etc.)
position
Cleaning and Service
•
Disconnect from mains before cleaning! Never use
solvents or aggressive detergents in order to clean
the device! Rather use a soft and damp cloth.
•
There are no serviceable parts inside the device
except for the fuse. Maintenance and service
operations are only to be carried out by authorized
dealers! Should you need any spare parts, please
use genuine parts.
Modifications and Guarantee
•
Never remove the serial barcode from the device
as this would make the guarantee void.
•
Please consider that unauthorized modifications on
the speaker system are forbidden due to safety
reasons!
•
If this device will be operated in any way different
to the one described in this manual, the product
may suffer damages and the guarantee becomes
void. Furthermore, any other operation may lead to
dangers like short-circuit, burns, electric shock, etc.
Maximum Power
•
The given maximum power of the speaker system
describes short-term peaks the system can handle
as a maximum. The correspondent RMS power is as of all comparable systems (also from other
manufacturers) - significantly lower. The maximum
power of the speaker system must never be
exceeded. When operating the speaker system,
please make sure that the loudspeakers always
sound well. When distortions can be heard, either
the amplifier or the loudspeaker is overloaded.
Overloads can quickly lead to amplifier or speaker
damage. In order to avoid damage, please reduce
the volume immediately when distortions can be
heard. When speaker systems are destroyed by
overload, the guarantee becomes void.
Batteries
•
Do not try to short-circuit, recharge, disassemble or
heat batteries (danger of explosion!). Remove the
batteries if the device is not used for a longer
period of time. Damaged/leaking batteries may
cause harm to your skin–use safety gloves.
Intended Use
The PA mono mixing amplifiers of the MPVZ series
have been specially designed for the use in 100 V PA
systems.
.
Page 17
17
• EN
1 2 3 4 5 6
8 9 11
7
10
Operating Elements and Connections
3
This user manual describes the MPVZ-350.6 as a reference. The other models are similar in construction.
Frontseite
MPVZ-350.6
-12 +12
-12 +12
LINE 1 LINE 2 LINE 3
PRIORITYMIC 1
FAULT
No. Element Function
1 Power on/off Turns the unit on and off. The power indicator lights up when the unit is
powered on.
2 Control Level Master control for the total volume.
3 Klangregler 2-way tone control for the output signal: bass and treble.
4 Tone controls 2-way tone control for the output signal: bass and treble.
5 Input MIC 1
PRIORITY
• Combo connector (XLR/6.3 mm jack) for connecting a dynamic
microphone.
• This input has priority: In case of an announcement via this microphone
channel the level of the other signal sources is attenuated–depending on
the rear control PRIORITY LEVEL–thereby increasing the intelligibility of
the announcement.
6 LED level meter Indicates the level of the output signal.
7 Controls ZONE 1 to 6 5-step volume controls for the PA zones 1 to 6.
8 Controls LINE 1 to 3 Volume controls for the line inputs LINE 1 to 3.
9 Button CHIME For releasing the chime.
10 LED FAULT Lights up with activated protective circuit:
• for a few seconds after switching-on unit the speaker outputs are ready for
operation
• during operation when the protective circuit has switched off the speakers
in case of a defect
11 POWER LED
Page 18
18
• EN
20
12 13 14 15 16 17 18
19
Rear Panel
MIC2
INPUT
MIC3
INPUT
DIRECT SPEAKER OUTPUT
100 V SPEAKER ZONES OUTPUT
ZONE1 ZONE2 ZONE3 ZONE4
ZONE5 ZONE6
No. Element Function
12 Control PRIORITY
LEVEL
13 Inputs MIC 2 and
Adjusts the attenuation level when releasing the chime and in case of
microphone announcements via microphone channel 1.
Unbalanced 6.3 mm jacks for connecting dynamic microphones.
MIC 3
14 Inputs LINE 1 to 3 Stereo RCA inputs for connecting units with line level (e.g. CD player).
15 Output LINE Stereo RCA output for connection to units with line level inputs (e.g. mixer,
amplifier).
16 Zone outputs Terminals for zones 1 to 6 for connecting 100 V speakers.
17 Mains cable For connection to a mains outlet.
18 Clamping screw For a potential ground connection.
19 Direct speaker output
• Direct output for 70 V or 100 V speakers or 4 to 16 Ω speakers and
common ground connection COM.
• The zone controls do not affect these outputs.
20 Mains fuse
Only replace the fuse when the unit is disconnected from the mains. Only
use a fuse of the same rating and power. The correct fuse value is
specified on the rear panel.
Installation
4
This amplifier is built for 483 mm racks (19"). This rack should be a double-door rack where front panel and
rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into
the rack, please make sure that there is enough space around the device so that the heated air can be
passed on. Steady overheating will damage your device.
You can fix the amplifier with four screws M6 in the rack. If several devices are to be installed, make sure
that you leave 1 unit (1 U) space between the devices. Be careful when mounting the amplifier into the rack.
Put the heaviest devices into the lower part of the rack. Be aware that fastening the amplifier with four
screws on the front panel is not enough. In order to ensure safety, additional fastening by using ground and
side bars is necessary.
If racks are to be transported or used for mobile use, fasten the devices additionally by connecting the rear
brackets with the side or ground bars of the rack. Thus, the amplifier cannot be pushed backwards. The front
panel alone is not designed to absorb acceleration forces occurring during transportation.
Page 19
19
• EN
Connections
5
Speakers
DANGER TO LIFE!
High voltage at terminals when using PA systems. Installation by skilled personnel only! Turn off
For connecting speakers direct outputs via the screw terminals DIRECT SPEAKER OUTPUT (these are not
affected by the zone controls) and zone outputs via the terminal block 100 V SPEAKER ZONES OUTPUT
are available.
The direct outputs and the terminal blocks are connected in parallel. The total load must not exceed
180 W
be damaged by overload.
amplifier before connecting.
(MPVZ-180.6), 250 W
RMS
(MPVZ-250.6) or 350 W
RMS
(MPVZ-350.6), otherwise the amplifier may
RMS
Direct Outputs
Either PA speakers with 70 V and 100 V audio transformers or 4-16 Ω speakers or speaker groups can be
connected.
1 Connect PA speakers to the terminals COM (negative pole) and 70V or 100V (positive pole).
2 Connect low-impedance speakers to the terminals COM (negative pole) and 4-16 Ω (positive pole).
3 When connecting, observe the correct polarity (positive and negative connections). The positive
connection of the speakers cables is always specially marked.
Zone Outputs
For the six PA zones, PA speakers with 100 V audio transformer can be connected to the zone outputs.
Notes
The input impedance of the speaker systems should at least be the same or even higher than the output impedance of
the amplifier. Refer to this example for the calculation number of speakers/impedance:
Number of speakers
1
speaker at
2
speakers at
2
speakers at
3
speakers at
3
speakers at
4
speakers at
8 Ω
8 Ω each
8 Ω each
8 Ω each
8 Ω each
8 Ω each
Impedance
≙
8 Ω
4 Ω (parallel)
16 Ω (in line)
2.66 Ω (parallel)
24 Ω (in line)
2 Ω (parallel)
Page 20
20
• EN
Choosing appropriate speaker cables
• Speaker systems must only be connected via sufficiently dimensioned cables. Thin cables lead to cable heatup or
enormous power loss and loss in sound quality. For all speaker systems up to 400 Watts, we recommend a cable
diameter of 2.5 mm², for all other speaker cables 4 mm².
• A high damping factor of your amplifier supplies a clear sound reproduction. Unnecessarily long and thin cables will
influence the damping factor and thus the low frequencies in a negative way. In order to safeguard good sound quality,
the damping factor should lie around 50. The longer a cable has to be, the thicker it should be. In this respect, a
damping factor of 200 will be reduced to 47 (8 ohms) when using a 10 m long, 2.5 mm² speaker cable. The power loss
at 8 ohms is 1.63 %, at 4 ohms 3.25 % and at 2 ohms even 6.5 %.The maximum cable length is 30 meters.
General information on installing cables
• Always treat cables carefully and protect them from damages during transportation.
• Install cables always in a structured way and protect them from damage.
• Cables must be installed in a way that no person can stumble over them. Always fix cables with an appropriate tape.
• Cables should be installed directly (no loops, S-shaped overlengths).
• Always install cables far away from power cables (never closely parallel).
• Never put heavy objects like speaker systems, flightcases etc. on cables.
• Never operate cables wound up.
Line Output
For connection to units with line level (e.g. mixer, amplifier) the stereo RCA output LINE OUTPUT can be
used.
Microphones
Three unbalanced inputs are available for connecting dynamic microphones: two via 6.3 mm plug at the rear
inputs MIC 2 INPUT and MIC 3 INPUT, and one via XLR or 6.3 mm plug at the front combo input PRIORITY
MIC 1. The XLR jack is equipped with a lock which is released by pressing the PUSH lever down and pulling
the microphone plug out at the same time. Input PRIORITY MIC 1 features an adjustable priority function.
Units with Line Level
Three audio units with line level can be connected to the stereo RCA inputs LINE 1 to 3.
Connection with the mains
Finally connect the device to a mains outlet (230 V AC, 50 Hz ~) with the mains cable.
Page 21
21
• EN
Operation
6
1 To prevent loud switching noise, first switch on all other units of the PA system.
2 Prior to switching on, turn the master control LEVEL and the level controls of the input channels to zero
to avoid a high volume at the beginning. Then switch on the unit with the power switch. The power
indicator lights up.
3 Turn up the master control LEVEL so that the mixing ration of the signal sources can be adjusted in an
optimum way.
4 Adjust the desired volume with the level controls ZONE 1 to 6 of the PA zones intended for PA
application. Turn the controls of the zones not used to zero.
5 Adjust the desired volume ratio with the level controls of the channels LINE 1 to 3 and MIC 1 to 3. Turn
the controls of the inputs not used to zero.
6 To improve the audibility of an announcement microphone channel PRIORITY MIC 1 is equipped with an
adjustable priority function: In case of an announcement via this channel the level of the other channels
is attenuated–depending on the rear control PRIORITY LEVEL. After the announcement, the level of the
other channels slowly returns to the original level.
7 Adjust the desired sound with the tone controls. By adjusting the tone controls, the high frequencies
(control TREBLE) and the low frequencies (control BASS) can be boosted or attenuated. With the
controls in mid-position, the frequency response is not affected.
8 Adjust the definite level of the total volume with the master control LEVEL. The 7-step LED row shows
the output level: the 0 dB LED must not light permanently. Otherwise slightly turn back the master
control.
9 To release the chime prior to an announcement, press the button CHIME. Then also the level of the
channels is attenuated–depending on the rear control PRIORITY LEVEL.
Notes
When operating the amplifying system, please make sure that the loudspeakers always sound well. When
distortions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when distortions
can be heard. When speaker systems are destroyed by overload, the guarantee becomes void. Always check the
sound pressure level with a meter in order to keep to the threshold.
Protective circuits
The protective circuits prevent damage to the speakers and the amplifier. If activated, the speakers are
electrically separated from the amplifier and the LED FAULT lights up:
• for a few seconds after switching-on until the speaker outputs are ready for operation
• in case of a short-circuit at a speaker output
• in case of over current
If the red LED FAULT lights up during operation or if it does not go out after switching on, the amplifier has to
be switched off and the cause of the fault has to be removed.
Page 22
22
• EN
Problem Chart
7
PROBLEM CAUSE REMEDY
No power.
No sound.
LED FAULT lights up
permanently.
•
The power cord is not connected.
•
The power cord of the respective
device is not connected properly or
not connected at all or is defective.
•
The connection socket or the plug is
dirty.
•
Inputs receive DC voltage.
•
Amplifier is overheated due to
impurities or heat accumulation.
•
Impedance of speakers too low.
•
Short-circuit in speaker connection
or in speakers.
•
Technical default of amplifier.
•
Check the power cord and any
extension cables.
•
Check the power cord and if the
plugs are tightly connected with the
sockets.
•
Clean the socket and/or the plug.
•
Switch amplifier off and have the
device checked by a servicetechnician.
•
Clean the fan grille.
•
Provide for sufficient air circulation.
•
Connect other speakers.
•
Check speakers.
•
Switch amplifier off and have the
device checked by a service
technician.
Cleaning and Maintenance
8
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. If
the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer. Should you have further questions, please contact your dealer.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before
replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
Page 23
23
• EN
RMS
Technische Daten
9
MPVZ 180.6 I 250.6 I 350.6
Power supply: 230 V~ 50 Hz
Output power / power consumption: MPVZ-180.6: 180 W
MPVZ-250.6: 250 W
MPVZ-350.6: 350 W
Output type:
70 V, 100 V or 4-16 Ω
/ 360 W
RMS
/ 500 W
RMS
/ 700 W
Output current: MPVZ-180.6: 2.5 A (70 V) / 1.8 A (100 V)
MPVZ-250.6: 3.6 A (70 V) / 2.5 A (100 V)
MPVZ-350.6: 5 A (70 V) / 3.5 A (100 V)
Microphone input:
Line input:
5 mV, 600 Ω
300 mV, 10 kΩ
Output: screw connectors
Frequency range: 80 Hz - 14 kHz
Distortion: 0.5 % (1 kHz)
S/N ratio: 85 dB (line), 75 dB (mic)
Protection: over current, short circuit, turn-on delay
Indicators: power, fault, level
Dimensions: 483 x 400 x 92 mm
Weight:
MPVZ-180.6: 10.3 kg
MPVZ-250.6: 11.2 kg
MPVZ-350.6: 14.1 kg
Specifications are subject to change without notice due to product improvements.
Protecting the Environment
10
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used
batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. You
may return your used batteries free of charge to collection points in your municipality and
anywhere where batteries/ rechargeable batteries are sold. By disposing of used devices and
batteries correctly, you contribute to the protection of the environment.
Page 24
MPVZ SERIES
O
mnitronic
is a brand of Steinigke
Showtechnic
GmbH
.
Andreas-Bauer-Str. 5
97297 Waldbüttelbrunn, Germany
D00124778
Version 1.2
Loading...
