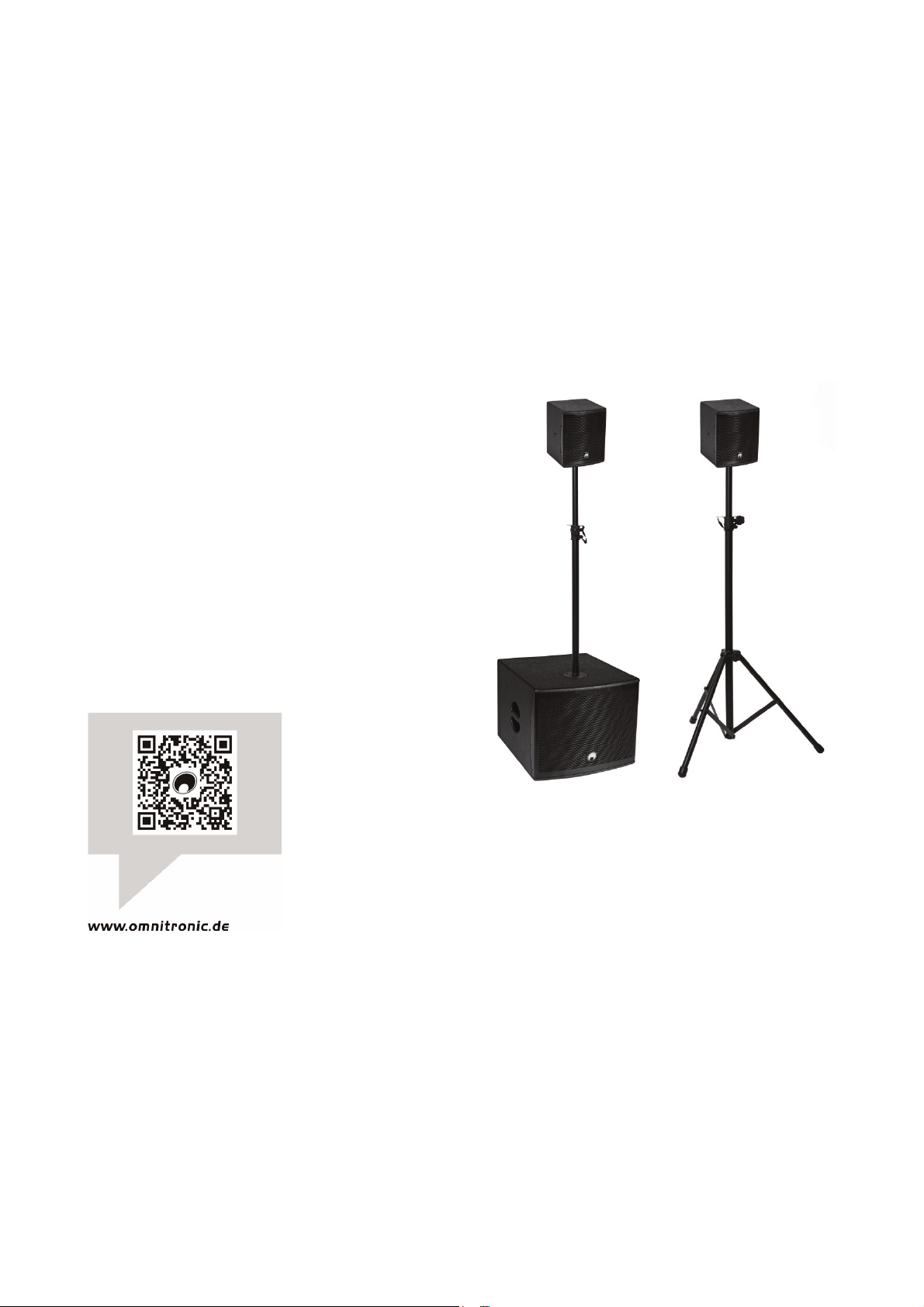

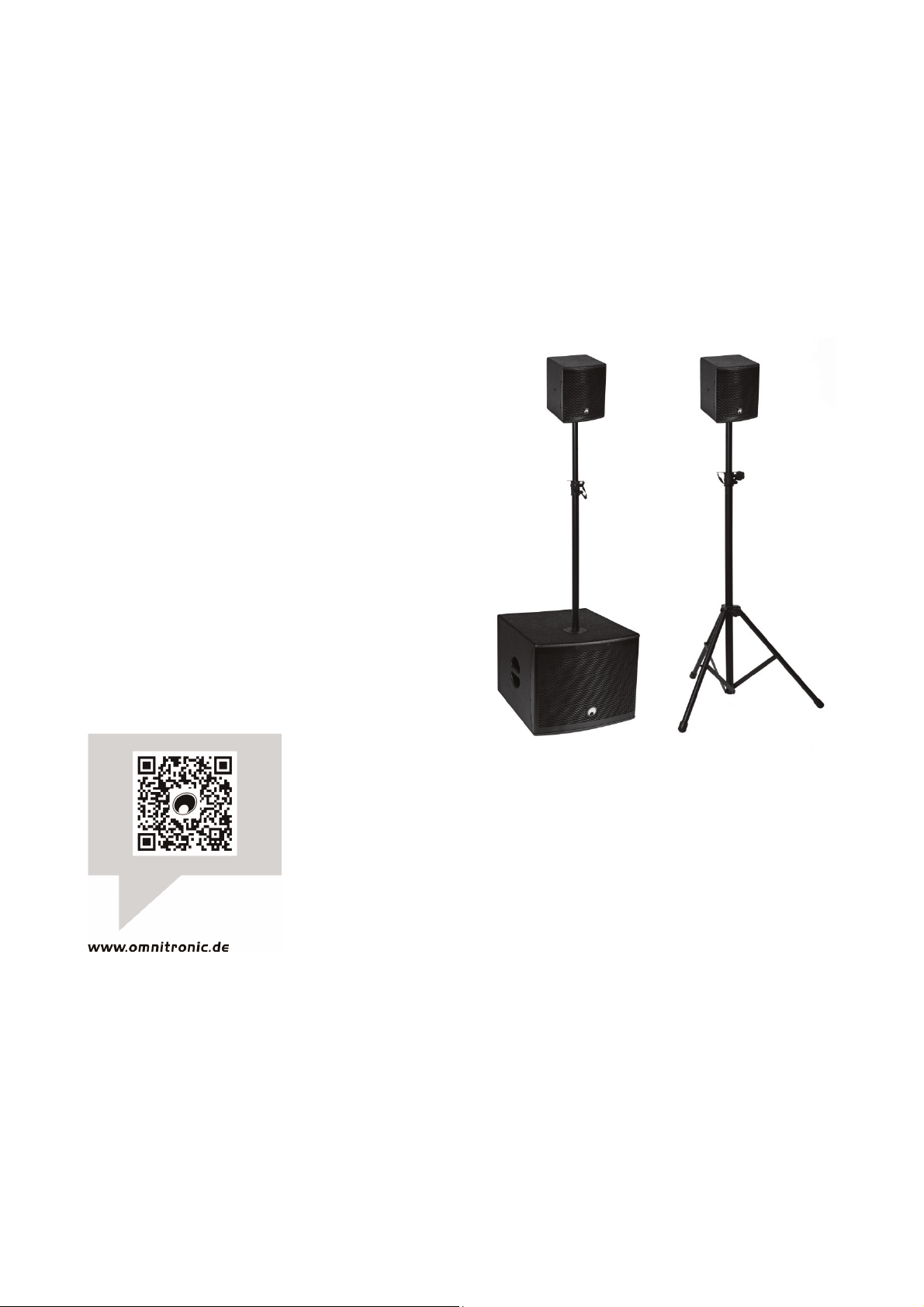

MOLLY-12A | Aktiver 12"-Subwoofer mit DSP und Bluetooth
• 12"-Bassreflex-Subwoofer mit DSP und 700 Watt RMS-Leistung

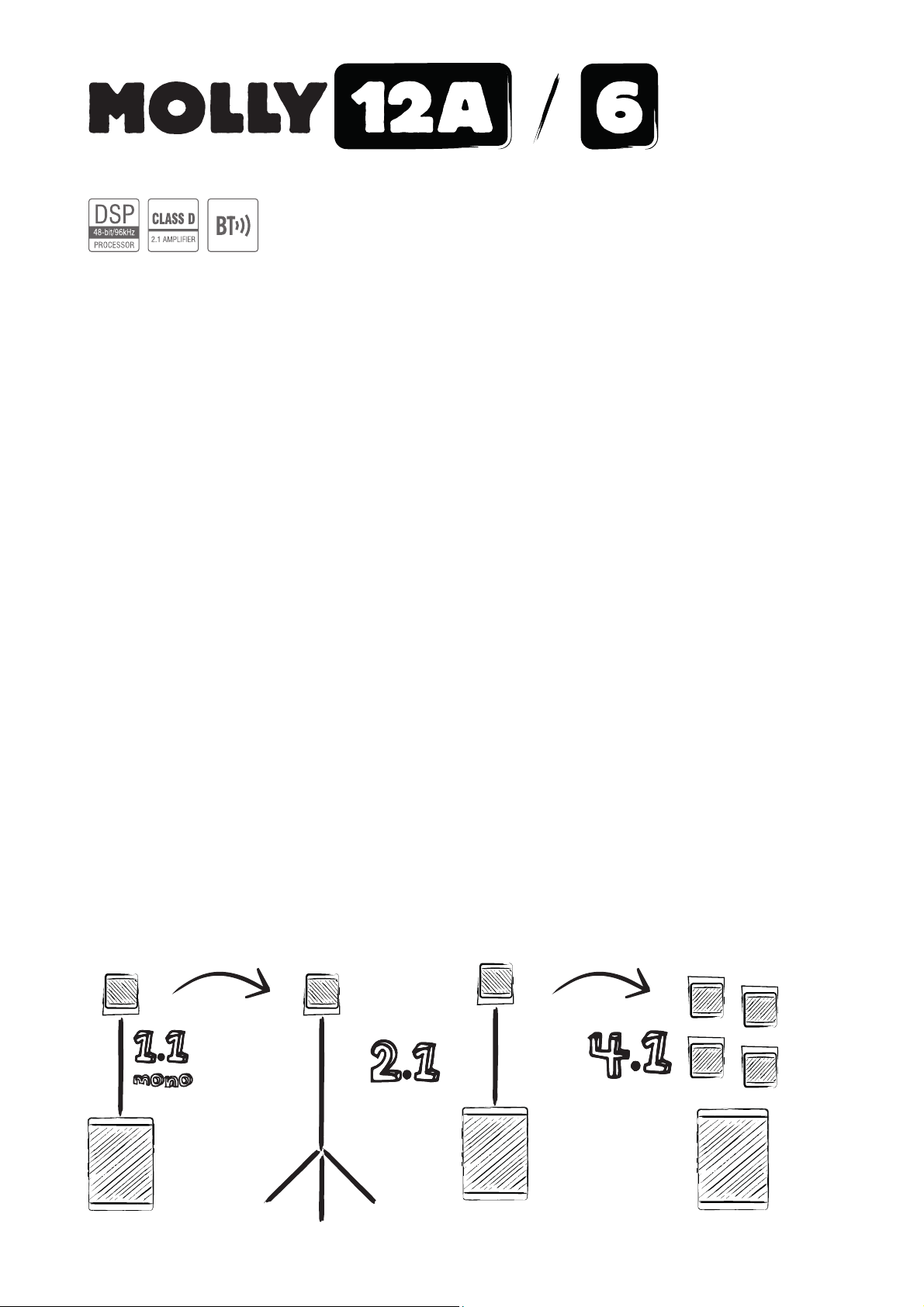

• Flexibel erweiterbar mit den MOLLY-6 Satelliten für 2.1- und 4.1-Betrieb
• DSP-gesteuerter Class-D-Verstärker (500 W + 2 x 100 W)
• Integriertes Bluetooth-Audio-Streaming für kabellosen Musikgenuss
• 4 EQ-Presets mit Statusanzeigen
• Signal-Limiter und Frequenzweiche
• Signaleingänge über Kombibuchsen (XLR/Klinke), Cinch und 3,5-mm-Miniklinke
• XLR-Ausgänge zur Kopplung weiterer MOLLY-Systeme oder Aktivboxen
• Lautstärke für Subwoofer und Satelliten L/R getrennt einstellbar
• Stereo-Mono-Umschaltung
• Phasenumkehrschalter
• Fault-, Limit,- Signal- und Power-Anzeige
• Integrierte Schutzschaltungen: Softstart, Kurzschluss, Limiter, Überspannung, Überhitzung
• M20-Metallflansch zur Montage der Satelliten
• Multiplexgehäuse mit strapazierfähigem Strukturlack und Metallgitter
• Eingearbeitete Tragegriffe und geringes Gewicht für einfachen Transport
• Lieferung enthält 2 Speakerkabel
• Für mobile Live- und DJ-Anwendungen und Installation in Bars, Geschäften, Konferenzräumen und Heimkinos
MOLLY-6 | 6,5"-Satellitenlautsprecher
• 8-Ohm-Lautsprecherpaaar mit 6,5“ Tieftöner und 1“ Hochtöner

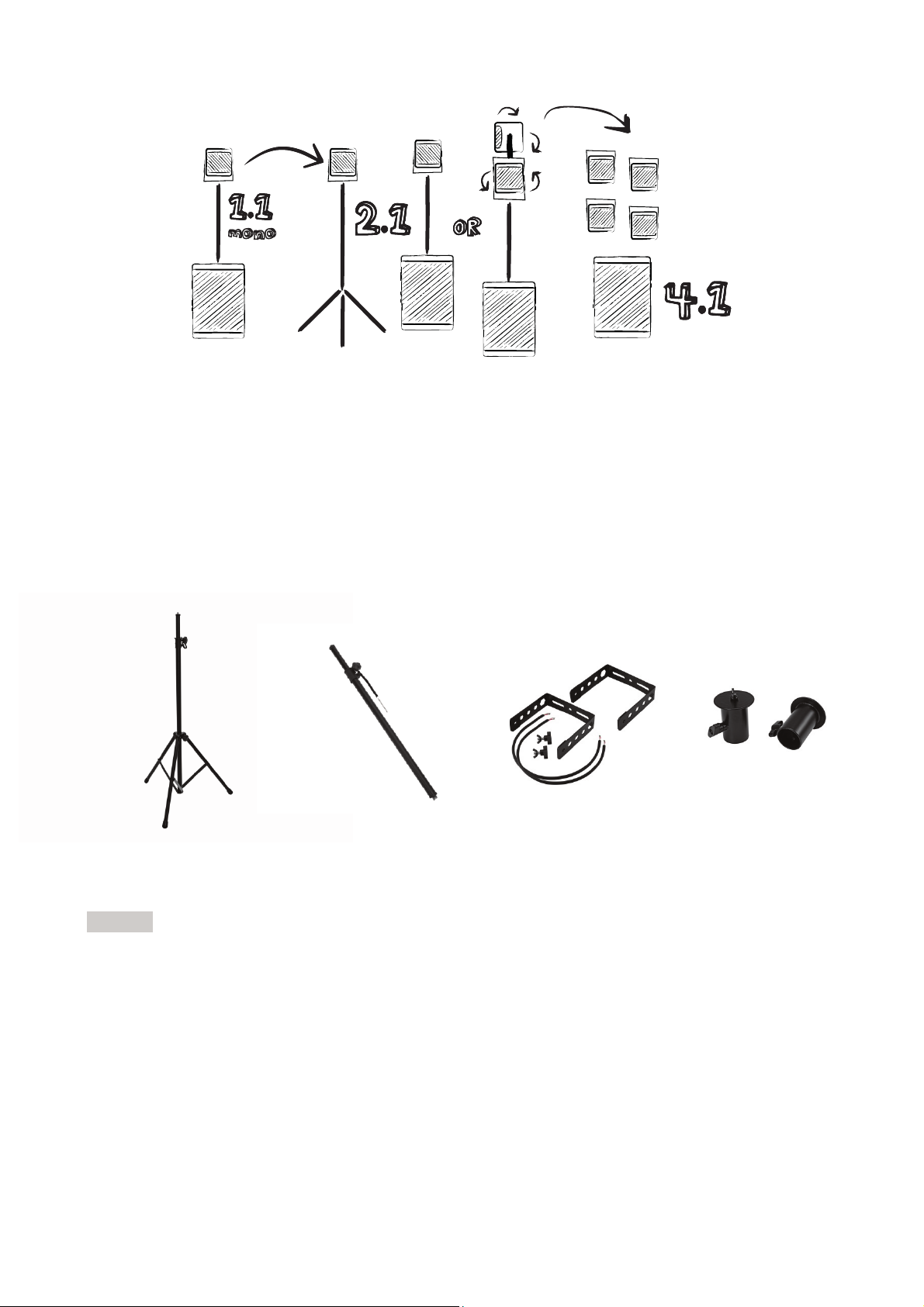

• Zur Erweiterung des MOLLY-12A Subwoofers für 2.1- und 4.1-Betrieb
• Inkl. 2 x U-Haltebügel zur Wand-, Decken- und Stativmontage
• Zur Stativmontage wird der Zubehöradapter benötigt
• Verbinden von 2 Satelliten per Erweiterungsbügel und -kabel (Zubehör) möglich
• Belastbarkeit: 130 W RMS/260 W Programm
• Anschlüsse: 1 x Speaker und Schraub-Steckklemmen
• MDF-Gehäuse mit M8-Gewindeeinsätzen
• Strapazierfähiger Strukturlack und Metallgitter
•
Haltebügel und Kabel als Zubehör erhältlich
Page 3
3
• DE
Inhalt
1 Einführung ................................................. 3
2 Sicherheitshinweise ................................. 4

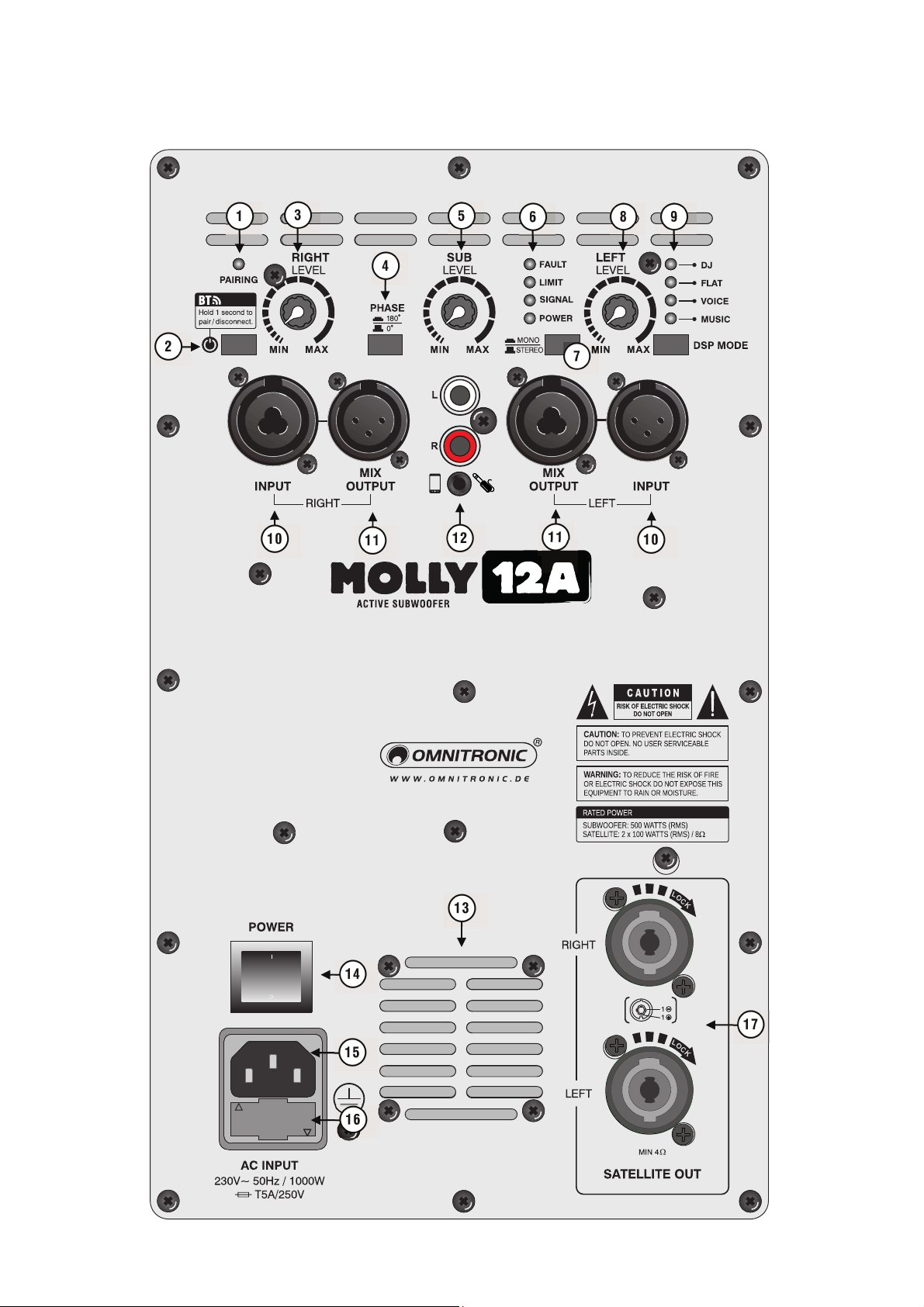

3 Bedienelemente und Anschlüsse ........... 6
MOLLY-12A Subwoofer .............................. 6

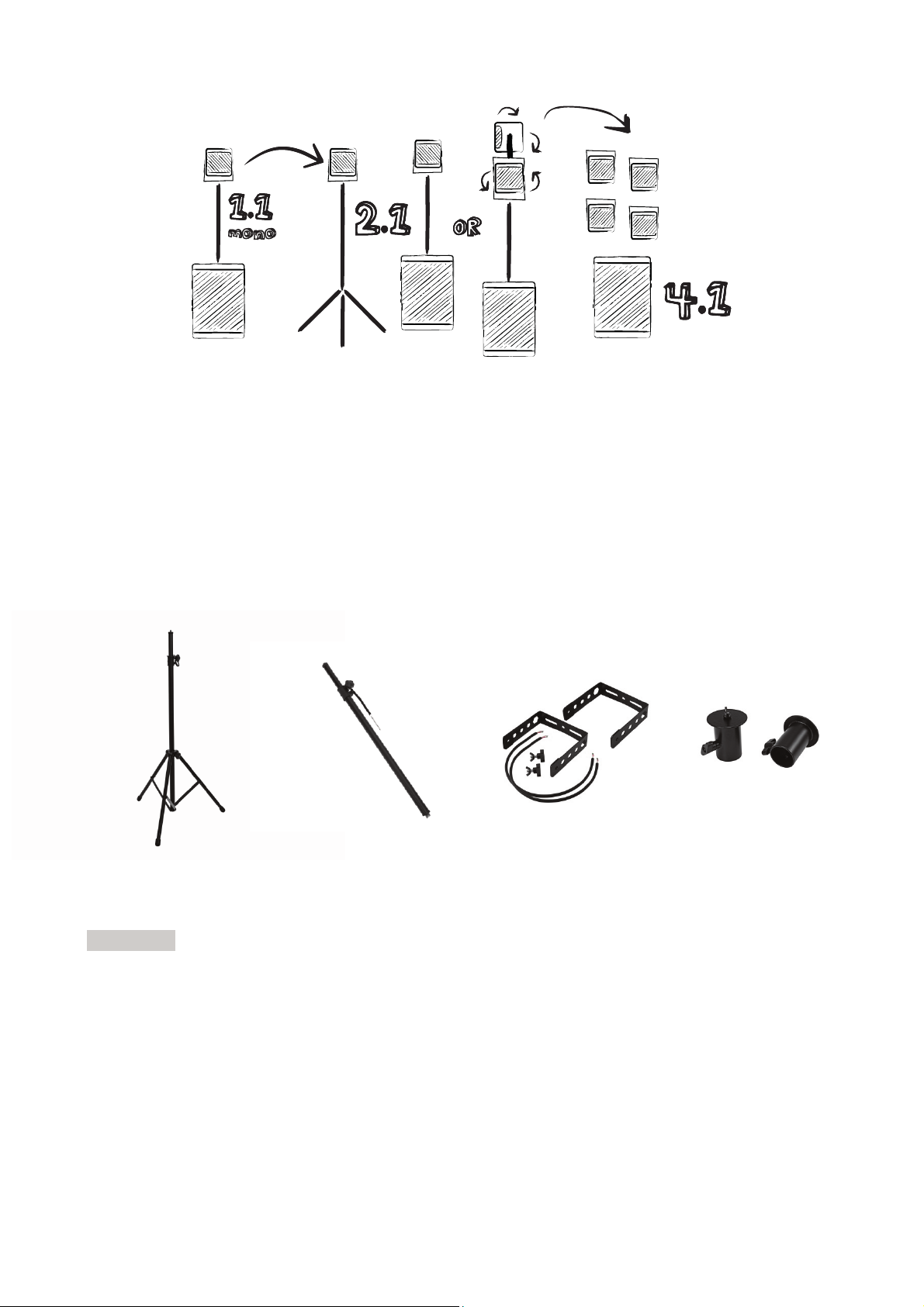

4 Aufstellen .................................................. 8

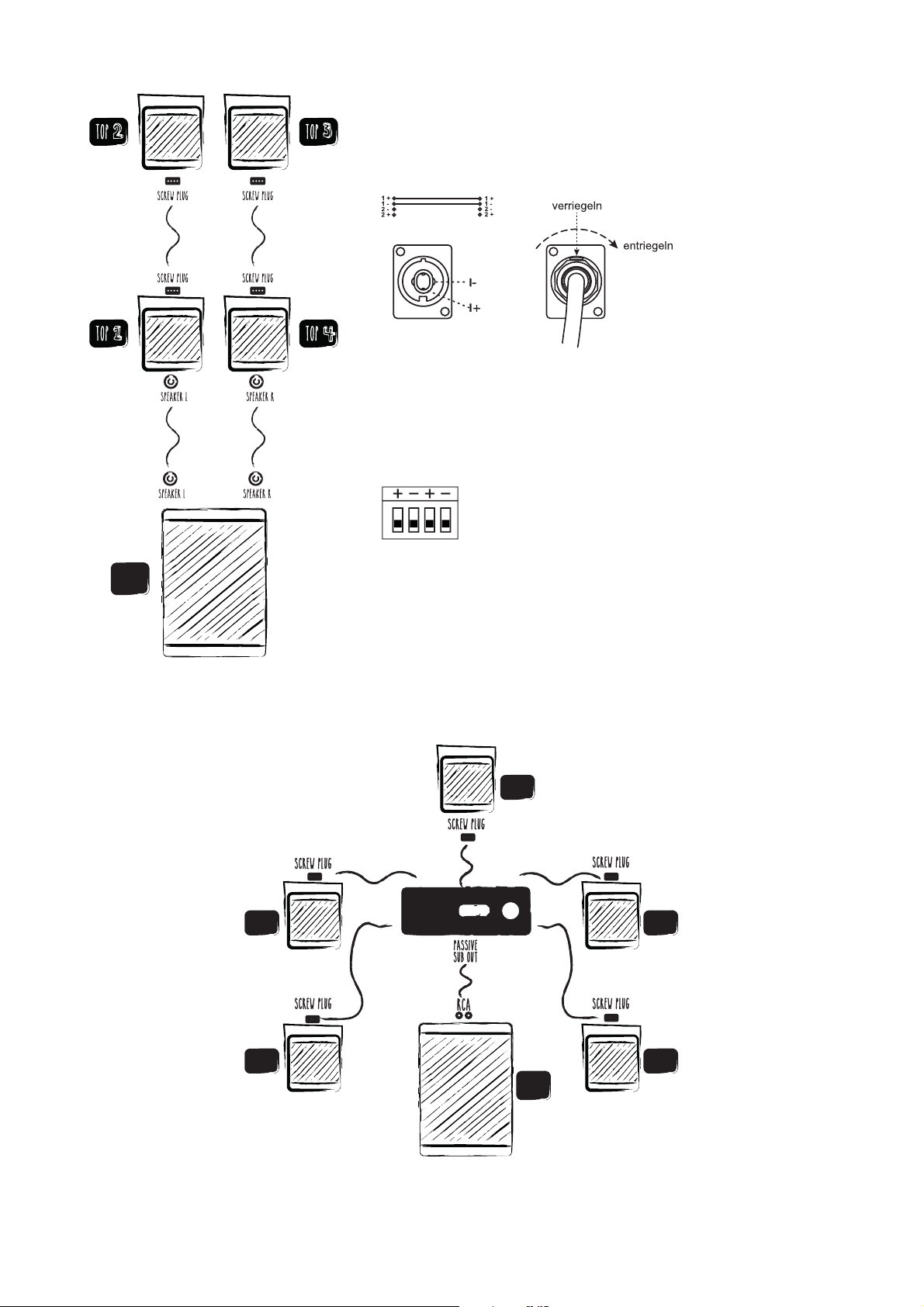

5 Anschlüsse herstellen ............................. 9
MOLLY-12A Subwoofer .............................. 9
MOLLY-6 Satellitenlautsprecher............... 10
Heimkinoanlage ........................................ 10
6 Bedienung ............................................... 11
MOLLY-12A Subwoofer ............................ 11

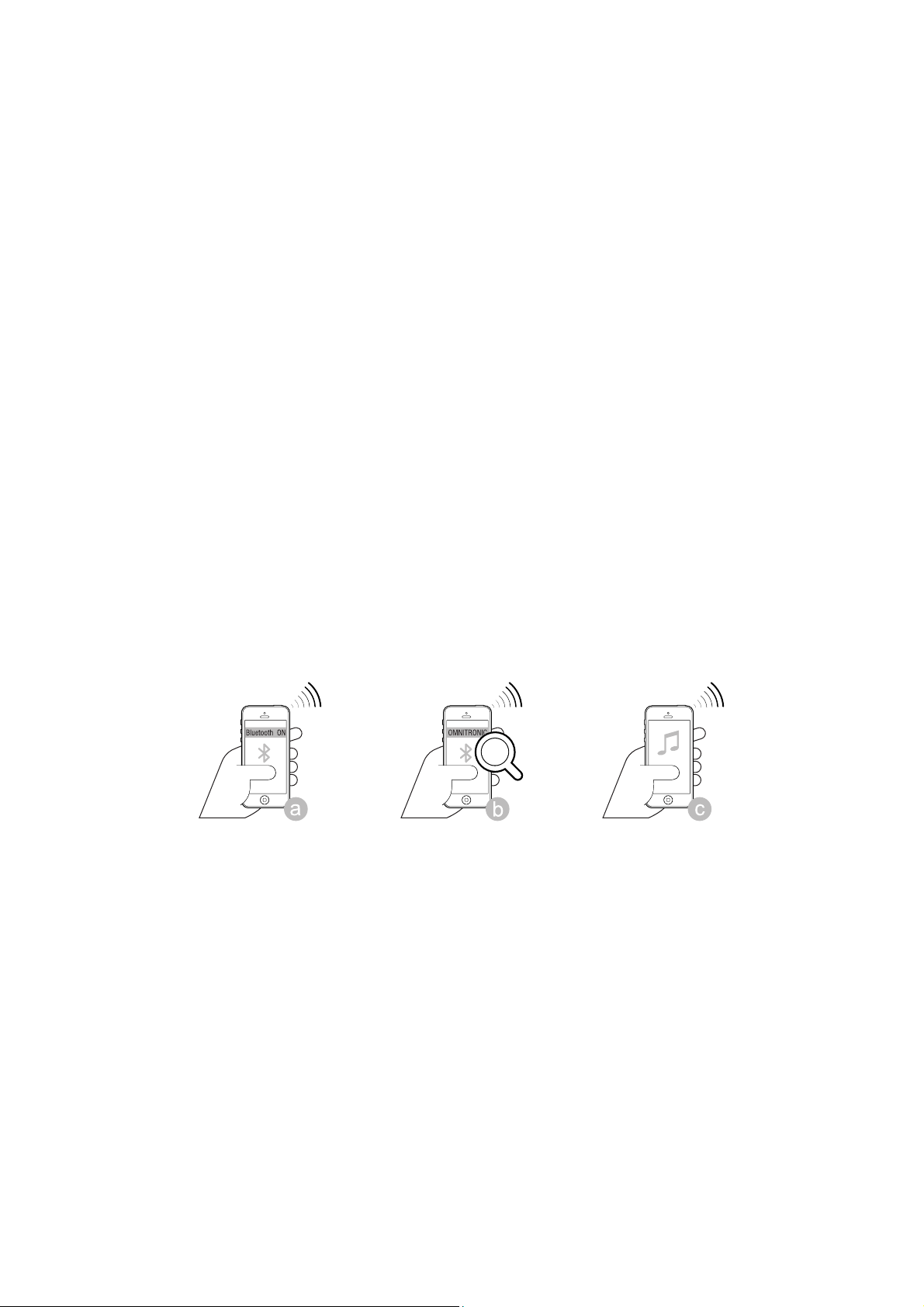

Bluetooth-Verbindung mit mobilen Geräten
herstellen .................................................. 11
7 Reinigung und Wartung ......................... 12
Sicherungswechsel (MOLLY-12A) ........... 12
8 Umweltschutz.......................................... 12
9 Technische Daten ................................... 13
Bestellnummern/Zubehör ......................... 14

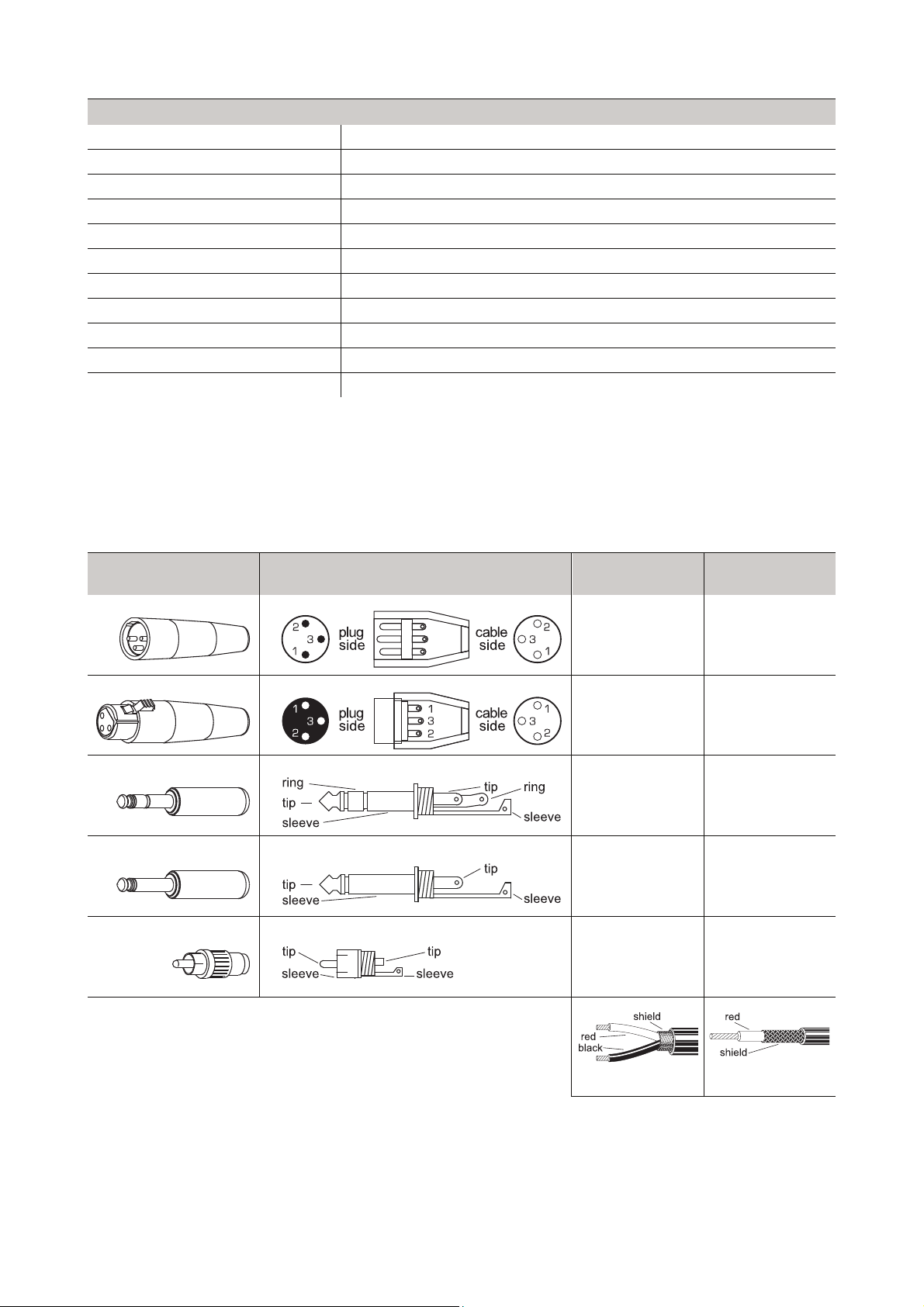

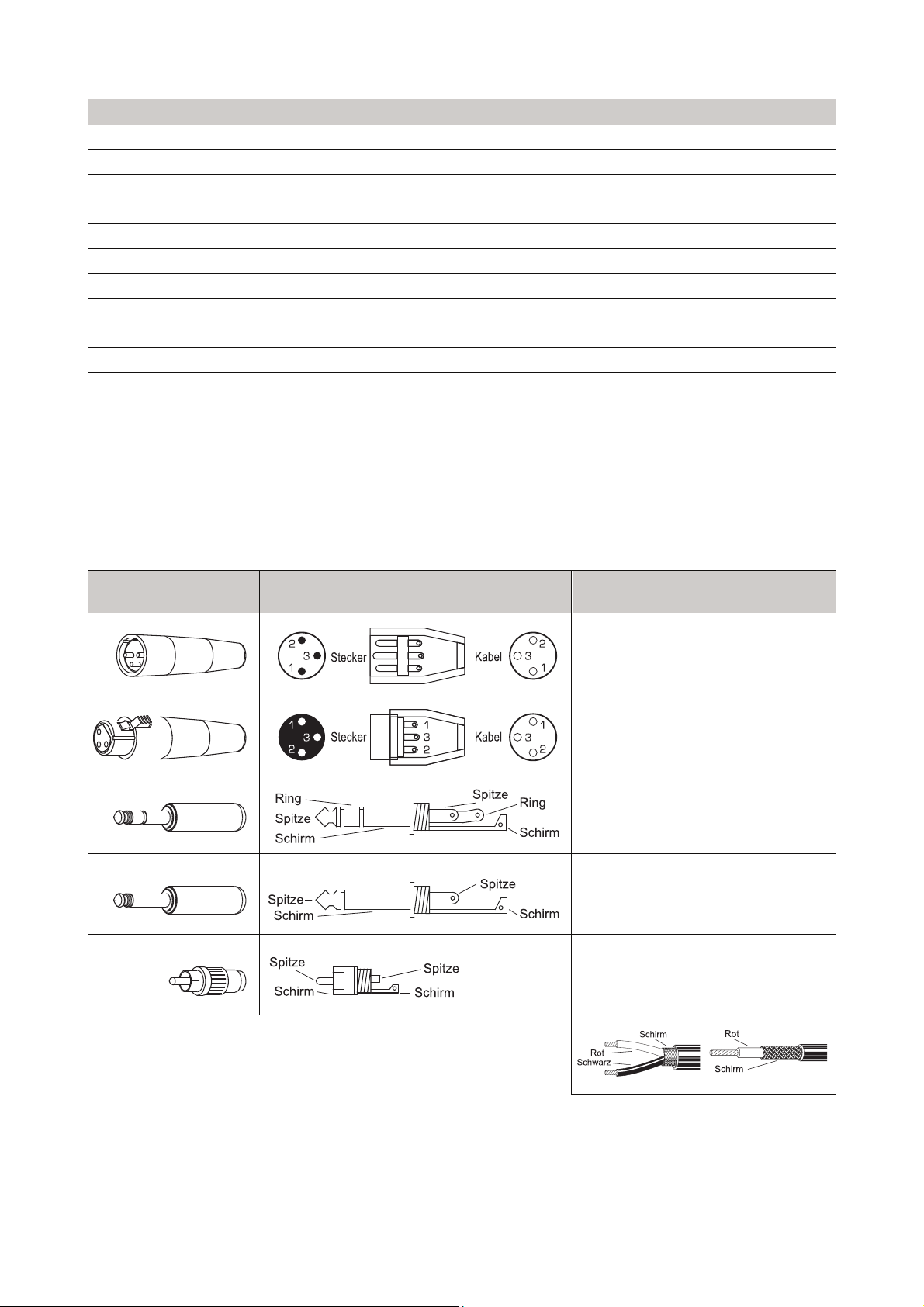

Stecker- und Anschlussbelegungen ......... 14
1 Einführung
Willkommen bei Omnitronic! Schön, dass Sie sich
für eines unserer Produkte entschieden haben.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie
das Gerät installieren und nutzen. Damit Sie sich
und andere keinen Gefahren aussetzen, beachten
Sie bitte unbedingt alle Sicherheitshinweise in
dieser Anleitung und alle auf dem Gerät
angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die
Artikelnummern: 11039050, 11039051, 11039052,
und 11039053. Bitte bewahren Sie dieses
Dokument für weiteren Gebrauch auf und geben
Sie es ggf. an nachfolgende Besitzer weiter.
Produkt-Updates, Dokumentationen, Software und
Support erhalten Sie unter www.omnitronic.de. Die
neueste Version der Bedienungsanleitung finden Sie im
Downloadbereich des Produkts.
© 2020 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung
des Copyrightinhabers weder ganz noch teilweise
reproduziert werden. Der Inhalt dieses Dokuments kann
ohne vorherige Ankündigung modifiziert werden, wenn
Änderungen in Methodik, Design oder Herstellung dies
erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören
den jeweiligen Eigentümern.
D00129910, Version 1.0, Stand 11/08/2020
Page 4
4
• DE
Leitung
Pin International
Sicherheitshinweise
2
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
•
Packen Sie das Gerät aus und überprüfen Sie es
sorgfältig auf Transportschäden, bevor Sie es
verwenden. Im Schadenfall nehmen Sie das Gerät
nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
•
Heben Sie die Verpackung auf. Um das Gerät bei
Transport und Lagerung optimal vor Erschütterungen,
Staub und Feuchtigkeit zu schützen, benutzen Sie
bitte die Originalverpackung.
Schutzklasse
•
Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung
und Frequenz mit dem Typenschild des Gerätes
genau übereinstimmt. Ungeeignete Spannungen und
ungeeignete Steckdosen können zur Zerstörung des
Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
•
Lassen Sie die Netzleitung nicht mit anderen Kabeln
in Kontakt kommen! Seien Sie vorsichtig beim
Umgang mit Netzleitungen und -anschlüssen. Fassen
Sie diese Teile nie mit feuchten Händen an! Feuchte
Hände können tödliche Stromschläge zur Folge
haben.
•
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen
bringen. Bei Missachtung kann es zu
Beschädigungen der Netzleitung, zu Brand oder zu
tödlichen Stromschlägen kommen.
•
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss
stets eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel
beschädigt werden, was zu tödlichen Stromschlägen
führen kann.
•
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
•
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen
werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem
Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Metallteile
•
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile.
Sollten auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.
Flüssigkeit
•
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät
hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
Page 5
5
• DE
Umgebungsbedingungen
•
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
•
Verwenden Sie das Gerät nicht bei Gewitter.
Überspannung könnte das Gerät zerstören. Das
Gerät bei Gewitter allpolig vom Netz trennen
(Netzstecker ziehen).
•
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
•
Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist
und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Installation
•
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder
Inbetriebnahme des Geräts. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
•
Bitte beachten Sie, dass Boxen durch Bassschläge
und Vibrationen verrutschen können. Außerdem
stellen unbeabsichtigte Stöße durch DJs, Musiker
oder das Publikum ein erhöhtes Risiko dar. Deshalb
muss das PA-System immer gegen Verrutschen
gesichert oder der entsprechende Bereich abgesperrt
werden.
Inbetriebnahme
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen,
die sich nicht mit dem Gerät auskennen. Wenn
Geräte nicht mehr korrekt funktionieren, ist das meist
das Ergebnis von unsachgemäßer Bedienung!
•
Bitte achten Sie während des Betriebs darauf, dass
die Lautsprecher stets angenehm klingen. Werden
Verzerrungen hörbar, dann ist davon auszugehen,
dass entweder der Verstärker oder die Lautsprecher
überlastet sind. Dies kann schnell zu Schäden an
beiden Geräten führen. Regeln Sie daher bei
hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast
zerstörte Lautsprecher sind von der Garantie
ausgeschlossen. Kontrollieren Sie regelmäßig mit
einem Schallpegelmesser, ob Sie den geforderten
Grenzwert einhalten.
Gewerbliche Verwendung
•
Beim Einsatz einer Beschallungsanlage in
öffentlichen bzw. gewerblichen Bereichen ist eine
Fülle von Vorschriften zu beachten. Der Betreiber
muss sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Reinigung und Wartung
•
Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.
•
Im Geräteinneren befinden sich außer der Sicherung
keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten
Fachhandel vorbehalten! Sollten einmal Ersatzteile
benötigt werden, verwenden Sie bitte nur
Originalersatzteile.
Transport
•
Soll das Gerät transportiert werden, verwenden Sie
bitte die Originalverpackung, um Transportschäden
zu vermeiden.
Serienbarcode
•
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
Eigenmächtige Veränderungen und Garantie
•
Beachten Sie bitte, dass eigenmächtige
Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind.
•
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischem Schlag, etc. verbunden.
Bestimmungsgemäße Verwendung
Die Lautsprecherboxen der MOLLY-Serie sind flexibel
einsetzbar für Festinstallationen und mobile
Beschallungen. Die Geräte wurden ausschließlich zur
Verwendung in Innenräumen konzipiert.
Page 6
6
• DE

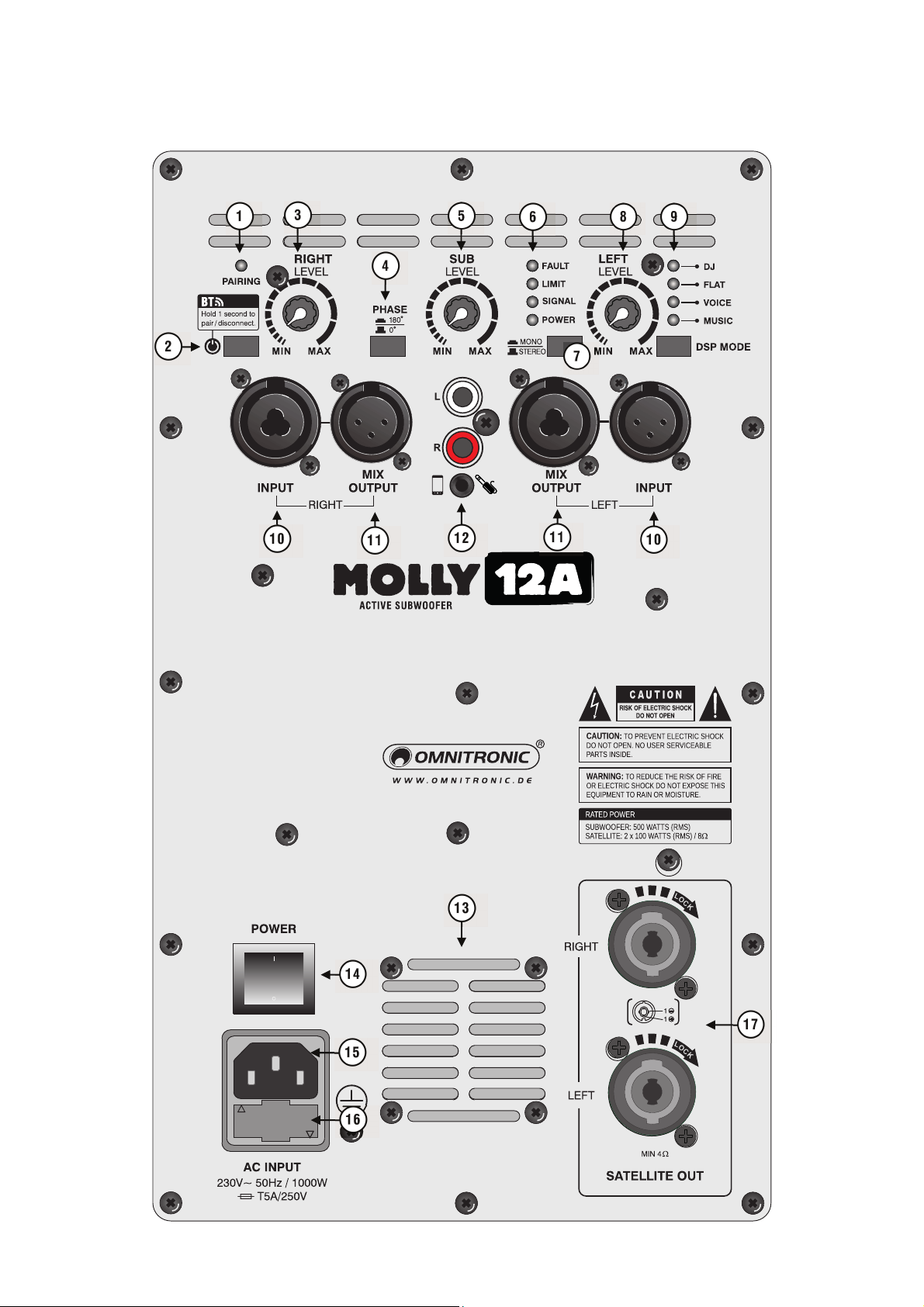

Bedienelemente und Anschlüsse
3
MOLLY-12A Subwoofer
Page 7
7
• DE
Nr. Element Funktion
1+2 Pairing-Anzeige und
Bluetooth-Taste
Mit einem langen Tastendruck wechselt das Gerät nach dem
Einschalten in den Pairing-Modus. Die LED blinkt während des
Koppelns und leuchtet konstant bei bestehender Verbindung.
Zum Zurücksetzen der Verbindung die Taste wieder drücken.
3 Lautstärkeregler RIGHT LEVEL Regelt die Lautstärke für den rechten Satellitenausgang.
4 Phasenumkehrschalter PHASE Ermöglicht die Umschaltung der Phasenlage, wenn mehrere
Lautsprecher parallel betrieben werden.
5 Lautstärkeregler SUB LEVEL Regelt die Lautstärke für den Subwoofer.
6 Statusanzeigen
FAULT: Schutzschaltung aktiv
LIMIT: Ein zu großer Signalpegel wird zum Schutz der
Lautsprecher durch die Pegelbegrenzung verringert; dann die
Lautstärke reduzieren, bis die LED nicht bzw. nur noch bei
Signalspitzen aufleuchtet.
SIG: Eingangssignal liegt an
POWER: Betriebsanzeige
7 Betriebswahlschalter
• Schalter gedrückt = Monobetrieb
• Schalter ausgerastet = Stereobetrieb
8 Lautstärkeregler LEFT LEVEL Regelt die Lautstärke für den linken Satellitenausgang.
9 Taster DSP MODE
10 Signaleingänge INPUT
Zum Anwählen verschiedener Equalizer-Charakteristiken,
passend je nach Anwendung.
Symmetrische Kombibuchsen (XLR/6,3-mm-Klinke) für den
Anschluss von Audiogeräten mit Line-Pegel (z. B. Mischpult,
Vorverstärker, AV-Receiver). Verwenden Sie bei Anschluss
eines Mono-Geräts nur die Buchse LEFT.
11 Signalausgänge MIX OUT
Symmetrische XLR-Buchsen zum Weiterleiten des
Eingangssignals an einen weiteren MOLLY-12A oder
Aktivlautsprecher.
12 Alternativer Signaleingang Stereo-Cinch-Eingang und 3,5-mm-Klinkenbuchse für den
Anschluss eines Audiogeräts mit Line-Pegel.
13 Lüfter Den Lüfter nicht abdecken, um Überhitzung zu vermeiden.
14 Netzschalter Schaltet das Gerät ein und aus.
15 Netzanschluss Stecken Sie hier die Netzleitung ein.
16 Sicherung
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und
nur durch eine gleichwertige Sicherung. Der korrekte Wert ist
am Gerät angegeben.
17 Lautsprecheranschlüsse
SATELLITE OUT
Hochpassgefilterte Speaker-Buchsen für den Anschluss von
jeweils bis zu zwei MOLLY Satellitenlautsprechern.
Hinweise
Um Störgeräusche zu vermeiden, sollte der Subwoofer vor dem Herstellen und Trennen von Verbindungen
ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Gute Kabelführung verbessert die
Klangqualität Ihres Systems enorm. Signalkabel sollten kurz und direkt sein, da hohe Frequenzen stark
gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und
Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange Kabelwege zurückgelegt werden,
sollten auf jeden Fall symmetrische Kabel verwendet werden. Um höchste Klangqualität zu erhalten,
verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige Leitungen.
Page 8
8
• DE
Aufstellen
4
Die MOLLY-6 Satellitenlautsprecher bieten seitlich M8-Gewindeeinsätze zur Befestigung der U-Haltebügel.
Mit den Bügeln lassen sich die Lautsprecher flexibel an der Wand oder Decke montieren. Mithilfe des
Verbindungsbügels (Zubehör) können die Lautsprecher auch übereinander montiert werden.
Auf der Ober- und Unterseite bieten die Satellitenlautsprecher M10-Gewindeeinsätze mit denen sie auf das
optionale Stativ oder die Distanzstange geschraubt werden können oder an eine Klammer zur Befestigung
an einer Traverse oder einer anderen geeigneten Struktur. Die optionale Stativhülse erlaubt die Befestigung
auf Stativen oder Distanzstangen mit 35-mm-Rohrdurchmesser.
Der MOLLY-12A Subwoofer kann frei aufgestellt werden und bietet einen M20-Metallflansch für die Montage
von MOLLY-6 Satellitenlautsprechern mithilfe der optionalen Distanzstange.
Folgendes Zubehör ist erhältlich, die entsprechenden Bestellnummern finden Sie in Kapitel 9.
Stativ Distanzstange Verbindungsbügel Stativhülse
mit M10-Aufnahmegewinde,
Höhe 107-170 cm
mit M10-Aufnahmegewinde,
Höhe 67-117 cm
mit M8-Schrauben,
inkl. Lautsprecherkabel
für 35-mm-Rohre
Hinweise
Stellen Sie das PA-System bitte immer standsicher auf einen festen, ebenen, rutschfesten,
erschütterungsfreien und schwingungsfreien Untergrund auf. Verlegen Sie alle Anschlusskabel so, dass
niemand darüber stolpern kann. Bei Überkopfmontage müssen die Satellitenlautsprecher immer mit einer
Absturzsicherung (z. B. Fangseil) gesichert werden. Die Geräte müssen sicher befestigt sein und dürfen
nicht herunterfallen können. Durch ein Herabfallen von Lautsprechern können ernsthafte Personenschäden
verursacht werden. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine
ausreichende Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Bei
gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
Page 9
9
• DE

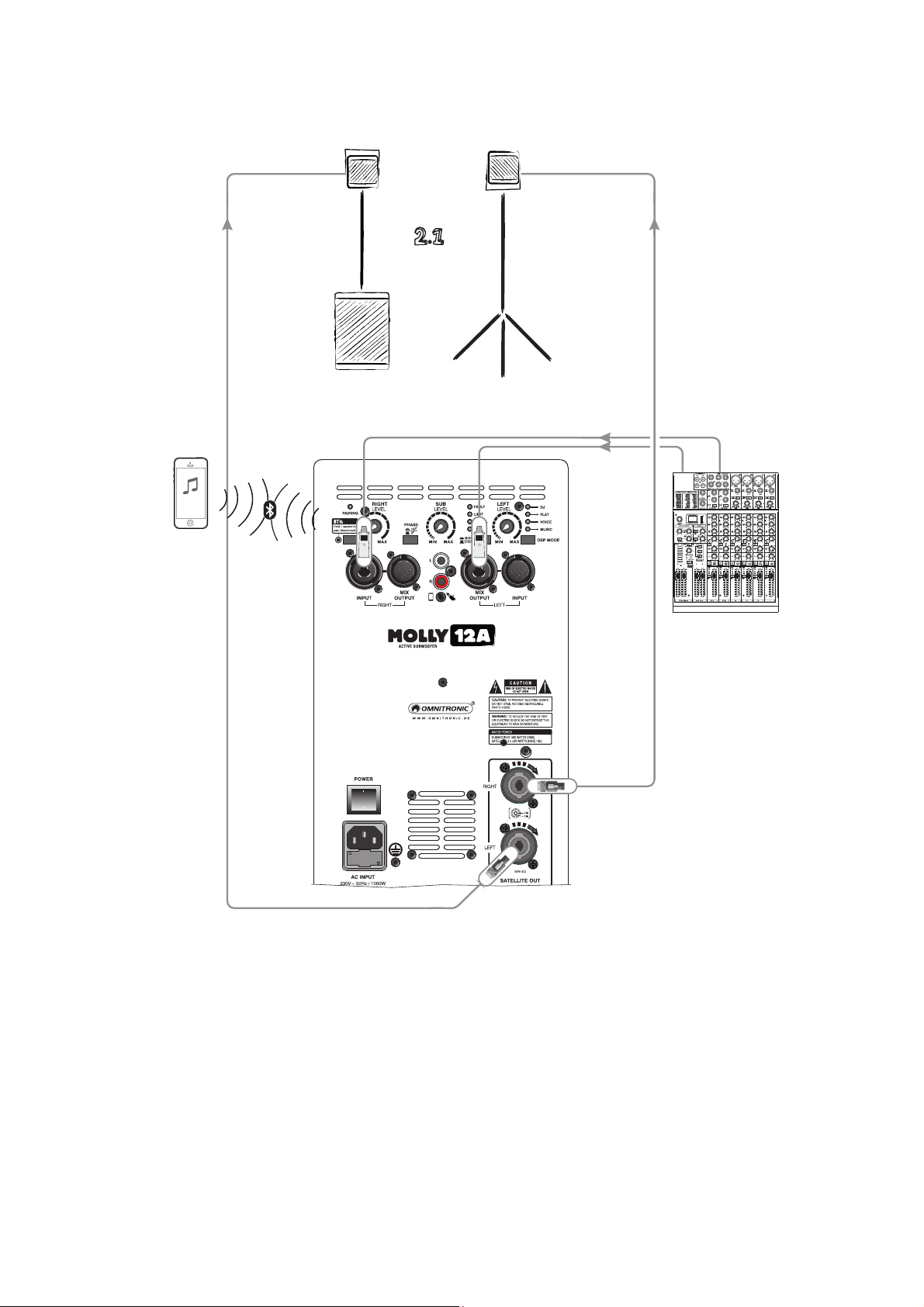

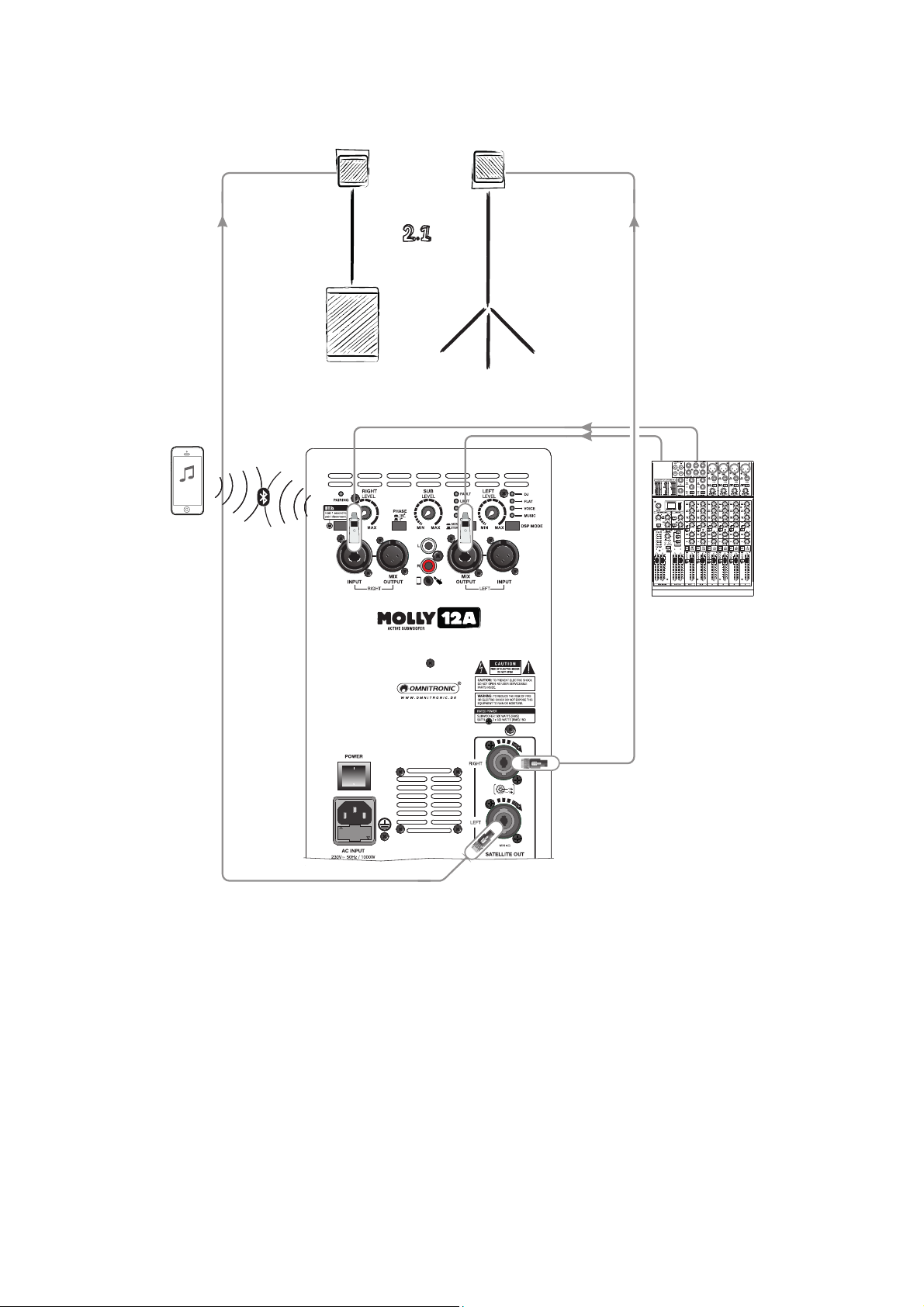

Anschlüsse herstellen
5
MOLLY-12A Subwoofer
1) Schalten Sie den Subwoofer und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus. Als Signalquelle können Audiogeräte mit Line-Pegel (z. B. Mischpult,
Vorverstärker) symmetrisch oder unsymmetrisch über XLR- oder 6,3-mm-Klinkenstecker an die
Eingangsbuchsen INPUT angeschlossen werden. Die Eingänge sind für Stereo-Signale ausgelegt (R =
rechter Kanal, L = linker Kanal). Verwenden Sie bei Anschluss eines Mono-Geräts an die Kombibuchsen
nur die linke Buchse LEFT. Alternativ kann der Cinch-Eingang oder die 3,5-mm-Klinkenbuchse zum
Anschluss einer Stereo-Signalquelle mit Line-Pegel genutzt werden.
2) An den symmetrischen XLR-Ausgangsbuchsen MIX OUT steht das Eingangssignal zum Weiterleiten zur
Verfügung. Hier lassen sich weitere Aktivlautsprecherboxen zur zusätzlichen Beschallung anschließen.
3) Verbinden Sie die passiven Satellitenlautsprecher mit den Lautsprecherausgängen (SATELLITE OUT
LEFT/RIGHT). Pro Lautsprecherausgang können bis zu zwei Satelliten im Parallelbetrieb betrieben
werden. Das Lautsprechersignal lässt sich über die rückseitigen
auf den nächsten Satelliten durchschleifen.
Auf diese Weise lassen sich ganz flexibel 2.1- und 4.1-
Anschlussklemmen der Satelliten einfach
Konfigurationen realisieren.
4) Schließen Sie zuletzt den Subwoofer über das beiliegende Netzkabel an eine Steckdose an (AC 230 V,
50 Hz).
Page 10
10
• DE

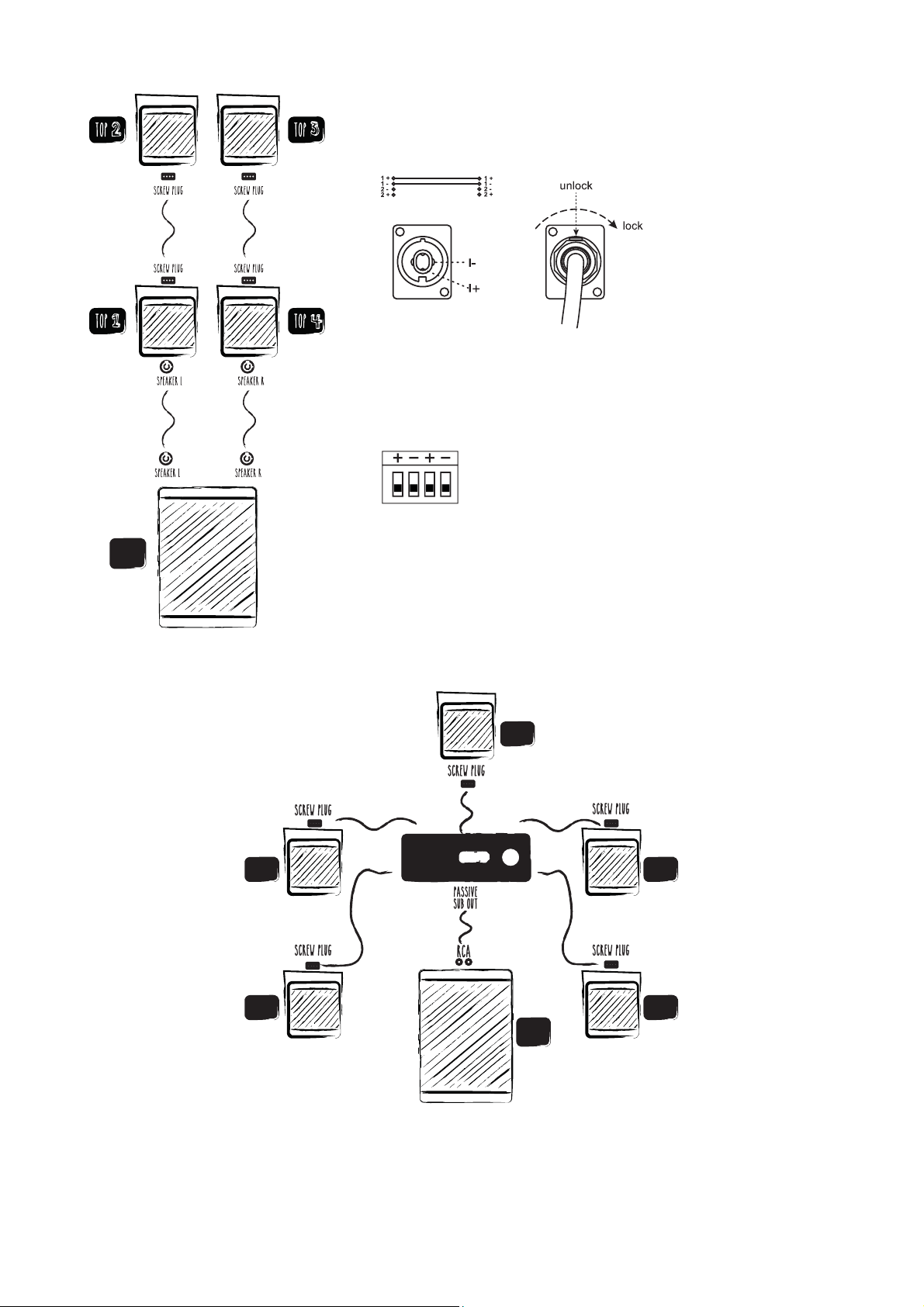

MOLLY-6 Satellitenlautsprecher
1) Verbinden Sie die passiven Satellitenlautsprecher mit den
2) Das Lautsprechersignal lässt sich über die rückseitigen
SUB
Lautsprecherausgängen (SATELLITE OUT LEFT/RIGHT) des
Subwoofers. Pro Lautsprecherausgang können bis zu zwei
Satelliten im Parallelbetrieb betrieben werden. Passende
Lautsprecherkabel befinden sich im Lieferumfang.
Zum Verriegeln der Verbindung drehen Sie den Stecker nach
rechts, bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links.
Anschlussklemmen der Satelliten einfach auf den nächsten
Satelliten durchschleifen.
Die Anschlussklemmen können zur leichteren Handhabung aus
den Steckverbindungen gelöst und nach dem Anschluss wieder
aufgesteckt werden.
gleich gepolt werden.
Achten Sie darauf, dass die Lautsprecher alle
Wir empfehlen Lautsprecherkabel mit einem
Leitungsdurchschnitt von mindestens 2,5 mm². Passende
Lautsprecherkabel sind im Zubehörpaket mit den
Verbindungsbügeln enthalten.
Heimkinoanlage
CENTER
FRONT L
REAR L
SUB
Bei Anschluss an eine Heimkinoanlage schließen Sie den MOLLY-12A Subwoofer an einen passiven
Signalausgang des AV-Receivers an und die Satellitenlautsprecher an die verstärkten Ausgänge des AVReceivers.
FRONT L
REAR L
Page 11
11
• DE
Bedienung
6
MOLLY-12A Subwoofer
1) Schalten Sie zunächst die angeschlossene Signalquelle ein, um laute Schaltgeräusche zu vermeiden.
2) Stellen Sie vor dem ersten Einschalten des Subwoofers alle Lautstärkeregler in die linke
Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie dann den
Subwoofer mit dem Netzschalter ein. Die Betriebsanzeige POWER leuchtet.
3) Stellen Sie die Lautstärke für den Subwoofer mit dem Regler SUB LEVEL ein und für die
Satellitenlautsprecher mit den Reglern RIGHT/LEFT LEVEL. Die Anzeige LIMIT leuchtet, wenn der
Signalpegel zu groß ist und zum Schutz der Lautsprecher durch die Pegelbegrenzung verringert wird.
Reduzieren Sie die Lautstärke, bis die LED nicht bzw. nur noch bei Signalspitzen aufleuchtet.
4) Mit dem Taster DSP MODE lassen sich verschiedene Equalizer-Charakteristiken, passend je nach
Anwendung, anwählen. Die zugehörigen LEDs zeigen die aktuelle Einstellung an: FLAT = keine
Frequenzgangbeeinflussung, MUSIC = Bass- und Mittenanhebung, DJ = Bass- und Höhenanhebung,
VOICE = Mitten- und Höhenanhebung.
5) Zum Umschalten auf Monobetrieb drücken Sie den Betriebswahlschalter. Für Stereobetrieb lassen Sie
den Umschalter ausgerastet.
6) Werden mehrere Lautsprechersysteme parallel betrieben, kann es durch Phasenverschiebung zwischen
den Boxen zu einem Leistungsabfall und klanglichen Einbußen kommen. Zum Ausgleich können Sie bei
den Subwoofern mit der Taste PHASE die Phase jeder einzelnen Box zwischen 0° und 180°
umschalten.
7) Der Subwoofer ist durch umfangreiche Schutzschaltungen geschützt. Ist eine der Schaltungen aktiviert,
leuchtet die LED FAULT leuchtet rot auf. Leuchtet die LED während des Betriebs oder erlischt nicht
nach dem Einschalten, muss der Subwoofer ausgeschaltet und die Fehlerursache behoben werden.
8) Stellen Sie nach dem Betrieb alle Lautstärkeregler wieder in die linke Anschlagsposition und schalten
Sie das System mit dem Netzschalter aus. Die Betriebsanzeige erlischt.

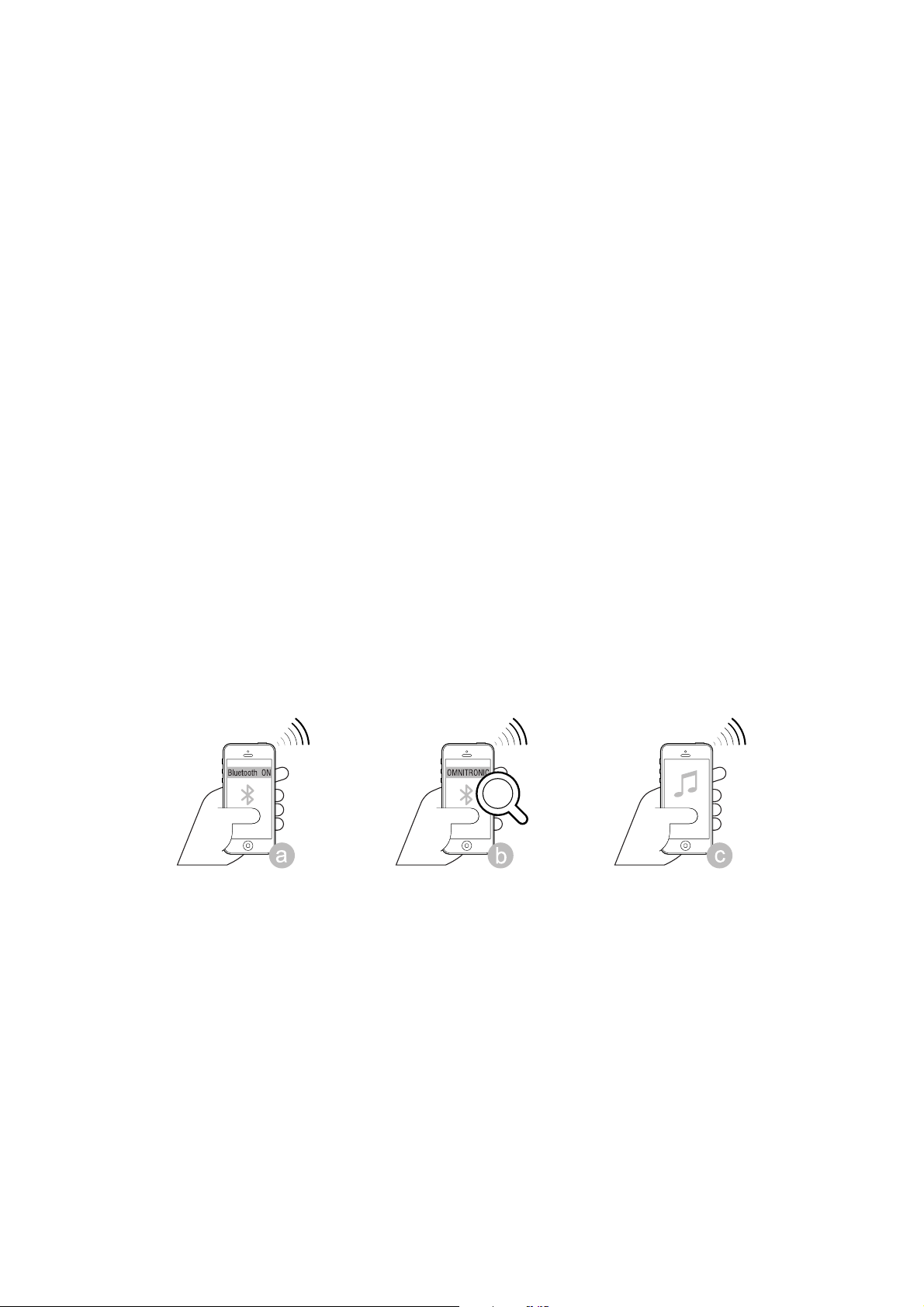

Bluetooth-Verbindung mit mobilen Geräten herstellen
Der Subwoofer verfügt über einen Bluetooth-Empfänger, mit dem Musik kabellos von mobilen Geräten wie
Smartphones, Tablets und Notebooks wiedergeben werden kann.
1) Drücken Sie die Bluetooth-Taste nach dem Einschalten für 1 Sekunde, bis das Bluetooth-Anzeige
PAIRING blinkt. Das Gerät wechselt in den Pairing-Modus.
2) Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen
Sie „OMNITRONIC“ aus der Liste aus und verbinden Sie die Geräte. Sobald die Geräte gekoppelt sind,
leuchtet die Bluetooth-Anzeige PAIRING konstant.
3) Starten Sie die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über die
Lautsprecherboxen wiedergegeben.
4) Um die Geräte zu entkoppeln drücken Sie die Bluetooth-Taste erneut für 1 Sekunde.
Page 12
12
• DE
Reinigung und Wartung
7
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Trennen Sie das Gerät
zuvor vom Netz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Verwenden Sie auf
keinen Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
Klingt das PA-System verzerrt, ist eventuell einer der Lautsprecher defekt. Um weitere Schäden an der Box
zu vermeiden, setzen Sie sich bitte mit einer Fachwerkstatt in Verbindung. Wenn an der Lautsprecherbox
klappernde Geräusche hörbar sind, könnte es sein, dass sich Schrauben durch Vibrationen gelöst haben. In
diesem Fall sollte die Lautsprecherbox von einem Fachmann überprüft werden.
Im Geräteinneren befinden sich außer der Sicherung bei Modell MOLLY-12A keine zu wartenden Teile.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten
einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung
dieses Geräts beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von
Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler
jederzeit gerne zur Verfügung.
Sicherungswechsel (MOLLY-12A)
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
So gehen Sie vor:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Umweltschutz
8
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.
eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Page 13
13
• DE
Technische Daten
9
MOLLY-12A
Spannungsversorgung: 230 V AC, 50 Hz
Gesamtanschlusswert: 1000 W
Verstärkerleistung: LF 500 W RMS +
HF 2 x 100 W RMS an 8 Ohm
HF 2 x 200 W RMS an 4 Ohm
LF-Lautsprecher: 30 cm (12" ) mit 80-mm-Schwingspule
Frequenzbereich: 45-160 Hz
Empfindlichkeit: 103 dB
Maximaler Schalldruck: 128 dB
Signalanschluss: Kombination XLR/6,3-mm-Klinke L/R, Cinch L/R und 3,5-mm-Klinke
Parallelausgang: XLR L/R
Satelliten: Speaker L/R
Verstärkertyp: Class D
DSP: 48 Bit, 96 kHz Abtastrate
DSP-Funktionen: Limiter, Kompressor, Frequenzweiche und Equalizer
Bluetooth: Version 2.0
Schutzschaltungen: Softstart, Kurzschluss, Limiter, Überspannung, Überhitzung
Steuerelemente: Lautstärke Satellit L/R, Lautstärke Subwoofer, DSP-Modus,
Phasenumkehrschalter, Bluetooth an/aus, Netzschalter
Signalanzeigen: Fault, Limit, Signal, Power
Gehäuse: 15 mm Multiplexholz mit M20-Flansch, Strukturlack und Metallgitter
Maße (B x H x T): 470 x 400 x 570 mm
Gewicht: 21,9 kg
MOLLY-6
Belastbarkeit nominal: 130 W RMS
Belastbarkeit Programm: 260 W
Lautsprecher: 17 cm (6,5") Tieftöner mit 25-mm-Schwingspule
2,5 cm (1") Hochtöner
Frequenzbereich: 150-20000 Hz
Empfindlichkeit: 95 dB
Maximaler Schalldruck: 119 dB
Impedanz: 8 Ohm
Anschluss: Speaker und Schraub-Steckklemmen
Gehäuse: MDF-Holz mit M8-Gewindeeinsätzen, Strukturlack und Metallgitter
Maße (L x B x H): 250 x 185 x 230 mm
Gewicht: 3,9 kg
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Page 14
14
• DE
Bestellnummern/Zubehör
Artikel
Best.-Nr. 11039050 MOLLY-12A Subwoofer aktiv schwarz
Best.-Nr. 11039051 MOLLY-12A Subwoofer aktiv weiß
Best.-Nr. 11039052 MOLLY-6 Top schwarz 2x
Best.-Nr. 11039053 MOLLY-6 Top weiß 2x
Best.-Nr. 11039054 MOLLY-6 Erweiterungsbügel schwarz
Best.-Nr. 11039055 MOLLY-6 Erweiterungsbügel weiß
Best.-Nr. 11038876 Stativhülse schwarz 2x
Best.-Nr. 11038877 Stativhülse weiß 2x
Best.-Nr. 11038869 Distanzstange Bassbox/Hochtonbox
Best.-Nr. 11038868 Boxenhochständer
Best.-Nr. 11038867 Transporttasche für Boxenhochständer/Distanzstange
Stecker- und Anschlussbelegungen
Das Gerät bietet eine Vielzahl von Möglichkeiten für den symmetrischen oder unsymmetrischen Anschluss
professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem Herstellen und
Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt werden. Für
eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend finden
Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
XLR, männl.
XLR, weibl.
6,3-mm-Klinke, stereo
6,3-mm-Klinke, mono
Cinch
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schwarz = 3
Schirm = 1
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Unsymmetrischer
Anschluss
Rot = 2
Schirm = 1 + 3
Rot = 2
Schirm = 1 + 3
Rot = Spitze
Schirm = Schaft +
Ring
Rot = Spitze
Schirm = Schaft
Rot = Spitze
Schirm = Schaft
Page 15
15
• EN
MOLLY-12A | Active 12" Subwoofer with DSP and Bluetooth
• 12" bassreflex subwoofer with DSP and 700 watts RMS power
• Flexibly extendable with MOLLY-6 satellites for 2.1 and 4.1 configurations
• DSP-controlled class D amplifier (500 W + 2 x 100 W)
• Integrated Bluetooth audio streaming
• 4 EQ presets with indicators
• Signal limiter and crossover
• Signal inputs via combo jacks (XLR/6.3 mm jack), RCA and 3.5 mm jack
• XLR outputs for linking further MOLLY systems or active systems
• Separate volume controls for subwoofer and satellites L/R
• Stereo/mono selection
• Phase reversal switch
• Fault, limit, signal and power indicators
• Built-in protection circuits: soft start, short-circuit, limiter, overcurrent, overheat
• M20 metal flange for mounting satellite speakers
• Multiplex enclosure with scratch-resistant lacquer surface and steel grille
• Built-in handles and low weight for ease of transport
• Delivery includes two speaker cables
• For mobile live and DJ applications and installation in bars, stores, conference rooms and home
MOLLY-6 | 6.5" Satellite Speakers
• 8-ohm speaker pair with 6.5" woofer and 1” tweeter
• For use with MOLLY-12A subwoofers for 2.1 and 4.1 configurations
• Incl. 2 x U-bracket for wall, ceiling and stand installation
• Optional stand adaptor required for stand mounting
• Extension U-bracket and cable available for connecting 2 satellite speakers
• Rated power: 130 W RMS/260 W program
• Connectors: 1 x speaker and screw plug terminal
• MDF cabinet with M8 threaded inserts
• Scratch-resistant lacquer surface and steel grille
• Transport bag for 4 satellites, brackets and cables optional
theaters
Page 16
16
• EN
Contents
1 Introduction ............................................. 16
2 Safety Instructions ................................. 17
3 Operating Elements and Connections . 19
MOLLY-12A subwoofer ............................ 19
4 Setup ........................................................ 21
5 Connections ............................................ 22
MOLLY-12A subwoofer ............................ 22
MOLLY-6 satellite speakers ..................... 23
Connecting a home cinema system ......... 23
6 Operation ................................................. 24
MOLLY-12A subwoofer ............................ 24
Setting up a Bluetooth connection with
mobile devices .......................................... 24
7 Cleaning and Maintenance .................... 25
8 Protecting the Environment .................. 25
9 Technical Specifications ........................ 26
Item numbers/accessories ........................ 27
Cable connections .................................... 27
For product updates, documentation, software and
support please visit www.omnitronic.de. You can find
the latest version of this user manual in the product’s
download section.
© 2020 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any
form without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing.
All trademarks mentioned herein are the property of
their respective owners.
D00129910,
version 1.0, publ. 11/08/2020
Introduction
1
Welcome to Omnitronic! Thank you for choosing
one of our products. This user manual will show
you how to install and operate the PA system.
Users of this product are recommended to
carefully read all warnings in this manual and on
the unit in order to protect yourself and others
from damage.
This user manual is valid for item numbers:
11039050, 11039051, 11039052, And 11039053.
Please save this document for future needs and
pass it on to further owners.
Page 17
17
• EN
Cable
Pin International
Safety Instructions
2
CAUTION!
Keep this device away from rain and moisture!
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
HEALTH HAZARD!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
This PA system has left our premises in absolutely perfect condition. In order to maintain this condition and
to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Unpacking
•
Please make sure that there are no obvious
transport damages. Should you notice any
damages, do not take the device into operation and
immediately consult your local dealer.
•
Save the package and all packing materials. In the
event that a fixture must be returned to the factory,
it is important that the fixture be returned in the
original factory box and packing.
Protection Class
•
This device falls under protection class I. The
power plug must only be plugged into a protection
class I outlet. The voltage and frequency must
exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the
destruction of the device and to mortal electrical
shock.
Power Cord
•
Always plug in the power plug least. The power
plug must always be inserted without force. Make
sure that the plug is tightly connected with the
outlet.
•
Never let the power cord come into contact with
other cables! Handle the power cord and all
connections with the mains with particular caution!
Never touch them with wet hands, as this could
lead to mortal electrical shock.
•
Never modify, bend, strain mechanically, put
pressure on, pull or heat up the power cord. Never
operate next to sources of heat or cold. Disregard
can lead to power cord damages, fire or mortal
electrical shock.
•
The cable insert or the female part in the device
must never be strained. There must always be
sufficient cable to the device. Otherwise, the cable
may be damaged which may lead to mortal
damage.
•
Make sure that the power cord is never crimped or
damaged by sharp edges. Check the device and
the power cord from time to time.
•
The occupation of the connection cables is as
follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply
network, a disconnection switch with a minimum
opening of 3 mm at every pole has to be included
in the permanent electrical installation. The device
must only be connected with an electric installation
carried out in compliance with the IEC standards.
The electric installation must be equipped with a
Residual Current Device.
Liquids
•
There must never enter any liquid into power
outlets, extension cords or any holes in the housing
of the device. If you suppose that also a minimal
amount of liquid may have entered the device, it
must immediately be disconnected. This is also
valid, if the device was exposed to high humidity.
Also if the device is still running, the device must
be checked by a specialist if the liquid has reduced
any insulation. Reduced insulation can cause
mortal electrical shock.
Foreign Objects
•
There must never be any objects entering into the
device. This is especially valid for metal parts. If
any metal parts like staples or coarse metal chips
enter into the device, the device must be taken out
of operation and disconnected immediately.
Malfunction or short-circuits caused by metal parts
may cause mortal injuries.
Page 18
18
• EN
Ambient Conditions
•
The ambient temperature must always be between
-5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative
humidity must not exceed 50 % with an ambient
temperature of 45° C.
•
This device must only be operated in an altitude
between -20 and 2000 m over NN.
•
Never use the device during thunderstorms. Over
voltage could destroy the device. Always
disconnect the device during thunderstorms.
•
This device must never be operated or stockpiled
in surroundings where splash water, rain, moisture
or fog may harm the device. Moisture or very high
humidity can reduce the insulation and lead to
mortal electrical shocks.
•
When using smoke machines, make sure that the
device is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between
smoke machine and device.
Installation
•
Do not shake the device. Avoid brute force when
installing or operating the device. When choosing
the installation spot, please make sure that the
device is not exposed to extreme heat, moisture or
dust. There should not be any cables lying around.
You endanger your own and the safety of others!
•
Please note that speaker systems could move due
to bass beats and vibrations. Furthermore,
unintended pushes from DJs, musicians or the
audience present further risk. This is why the
speaker system must always be secured against
moving or the respective area has to be blocked.
Setup
•
Operate the device only after having familiarized
with its functions. Do not permit operation by
persons not qualified for operating the device. Most
damages are the result of unprofessional
operation!
•
During the operation, please make sure that the
loudspeakers always sound well. When distortions
can be heard, either the amplifier or the
loudspeakers are overloaded. Overloads can
quickly lead to amplifier or speaker damage. In
order to avoid damage, please reduce the volume
immediately when distortions can be heard. Always
check the sound pressure level with a meter in
order to keep to the threshold.
Commercial Use
•
Operating an amplification system in public or
industrial areas, a series of safety instructions have
to be followed. The operator must therefore inform
himself on the current safety instructions and
consider them.
Cleaning and Service
•
Disconnect from mains before cleaning! Never use
solvents or aggressive detergents in order to clean
the device! Rather use a soft and damp cloth.
•
There are no serviceable parts inside the device
except for the fuse. Maintenance and service
operations are only to be carried out by authorized
dealers! Should you need any spare parts, please
use genuine parts.
Serial Barcode
•
Never remove the serial barcode from the device
as this would make the guarantee void.
Modifications and Guarantee
•
Please consider that unauthorized modifications on
the speaker system are forbidden due to safety
reasons!
•
If this device will be operated in any way different
to the one described in this manual, the product
may suffer damages and the guarantee becomes
void. Furthermore, any other operation may lead to
dangers like short-circuit, burns, electric shock, etc.
Intended Use
The
MOLLY
permanent installations and mobile live
applications. All models were
use only.
speaker systems are
designed for indoor
suitable for
Transport
•
Please use the original packaging if the device is to
be transported.
Page 19
19
• EN
Operating Elements and Connections
3
MOLLY-12A subwoofer
Page 20
20
• EN
No. Element Function
1+2 Pairing indicator and
Bluetooth button
After switching on press and hold the Bluetooth button for 1
second to enter Bluetooth pairing mode. The LED flashes while
pairing and lights solid when paired. Press the button again to
reset the Bluetooth connection.
3 RIGHT LEVEL control To adjust the level for the right satellite output.
4 PHASE reversal switch
Allows switching the phase from 0° to 180° when multiple
speakers are operated in parallel.
5 SUB LEVEL control To adjust the level for the subwoofer.
6 Status indicators
FAULT: protective circuit is active
LIMIT: the signal level is too high; the limiter will reduce the
signal level to protect the speakers. Reduce the volume with
the master control until the LED does not light anymore, or only
at signal peaks.
SIG: input signal is present
POWER: speaker is powered on
7 Operating mode selector switch • Switch engaged: mono operation
• Switch disengaged: stereo operation
8 LEFT LEVEL control To adjust the level for the left satellite output.
9 DSP MODE switch
10 Signal inputs
To select various equalizer presets according to your
application.
Balanced combo inputs (XLR/6.3 mm jack) for connecting
audio units with line level output (e.g. mixer, preamplifier, AV
receiver). When connecting a mono device, only use the left
jack.
11 MIX OUT signal outputs
Balanced XLR jacks carrying the input signal; connect another
MOLLY-12A subwoofer or active speaker system.
12 Alternate signal input Stereo RCA jacks and 3.5 mm jack for connecting audio units
with line output.
13 Fan Do not cover to avoid overheating.
14 Power switch Turns power to the subwoofer on and off.
15 Power input Used to plug in the supplied power cord.
16 Fuse
Only replace the fuse when the device is disconnected from
mains. Only use fuses of the same rating and power. The
correct fuse value is specified on the rear panel.
17 SATELLITE OUT connectors High-pass filtered speaker jacks to connect up to two MOLLY
satellite speakers each.
Notes
To avoid interfering noise, switch off the subwoofer or set the output controls to minimum prior to connecting
and disconnecting equipment. A good cable run improves the sound quality remarkably. Signal cables
should be short and direct, since high frequencies will mostly be absorbed if cables are unnecessarily long.
Besides that a longer cable may lead to humming and noise trouble. If long cable runs are unavoidable, you
should use balanced cables. In order to obtain highest sound quality, only use high-quality cables.
Page 21
21
• EN
Setup
4
The MOLLY-6 satellite speakers provide M8 threaded inserts for attaching the U-brackets which allow for
wall or ceiling installation. Use the optional extension U-brackets to mount the satellite speakers on top of
each other.
M10 threaded inserts at the top and bottom are provided to mount the satellite speakers onto the optional
stand or distance tube, or a truss or similar rigging structure via a clamp. With the optional stand adaptor the
satellites can be placed on a stand or distance tube with a standard tube diameter of 35 mm.
The MOLLY-12A subwoofer can be placed as desired. It has an M20 flange for mounting MOLLY-6 satellite
speakers via the optional distance tube.
The following accessories are available, the corresponding order numbers can be found in chapter 9.
Stand Distance tube Extension bracket Stand adaptor
with M10 mounting thread,
height 107-170 cm
with M10 mounting thread,
height 67-117 cm
with M8 screws,
incl. speaker cable
for 35 mm tubes
Notes
Always install the PA system at a solid, plane, anti-slip, vibration-free, and oscillation-free location. Lay the
connection cables in such a way that nobody will trip over the cables. For overhead installation the satellites
must always be secured with an appropriate secondary attachment (e.g. safety bond). The products must be
installed securely and prevented from falling down. Serious injury to persons can be caused if the speaker
systems fall down. If you lack the qualification, do not attempt the installation yourself, but instead use a
professional installer. Improper installation can result in bodily injury and or damage to property. For
commercial use the country-specific accident prevention regulations of the government safety organization
for electrical facilities must be complied with at all times.
Page 22
22
• EN
Connections
5
MOLLY-12A subwoofer
1) Switch off the subwoofer and the units to be connected before making or changing the connections. As
signal source, audio units with line level output (e.g. mixer, preamplifier) can be connected to the inputs
via XLR and 6.3 mm plugs, balanced and unbalanced. The inputs are designed for stereo signals (R =
right channel, L = left channel). When connecting a mono device to the combo inputs, only use the left
jack. Alternatively, unbalanced RCA jacks and a 3.5 mm jack are provided for connecting a line-level
stereo source.
2) At the balanced XLR outputs MIX OUT the input signal fed through is available. This output allows
connecting the input of another active speaker system for additional PA applications.
3) Connect the passive satellite speakers to the speaker outputs (SATELLITE OUT LEFT/RIGHT). Up to
two satellites per subwoofer output can be operated in parallel. The speaker signal is simply looped
through to the next satellite via the rear screw terminals. In doing so you can easily set up 2.1 and 4.1
configurations.
4) Finally, connect the supplied power supply cable to the corresponding input and the mains plug to an
outlet (230 V, 50 Hz).
Page 23
23
• EN
MOLLY-6 satellite speakers
SUB
1) Connect the passive satellite speakers to the subwoofer’s speaker
outputs (SATELLITE OUT LEFT/RIGHT) using the included
connection cables. Up to two satellites per subwoofer output can
be operated in parallel.
For locking the connection turn the plug to the right. For unlocking
pull the unlock button and turn the plug to the left and pull it out of
the socket.
2) Via the rear screw terminals, the speaker signal is simply looped
through to the next satellite.
To facilitate handling, the terminals can be removed from their plugin connections and replaced after connection. Make sure that all
speakers have the same polarity. We recommend using speaker
cables with a conductor cross-section of at least 2.5 mm². Suitable
cables are included in the accessory kit together with the Ubrackets.
Connecting a home cinema system
CENTER
FRONT L
REAR L
SUB
Connect the active BOB-10A subwoofer to a passive signal output of the AV receiver and the MOLLY-12A
satellite speakers to the amplified outputs of the AV receiver.
FRONT L
REAR L
Page 24
24
• EN
Operation
6
MOLLY-12A subwoofer
1) To prevent loud switching noise, first switch on the connected signal source.
2) Prior to the first switching on of the subwoofer, turn down all level controls to the left stop position to
avoid a high volume at the beginning. Then switch on the subwoofer with the power switch. The POWER
indicator lights up.
3) Adjust the desired volume for the subwoofer with the SUB LEVEL control and for the satellite speakers
with the RIGHT/LEFT LEVEL controls. The LIMIT indicator lights up when the signal level is too high.
The limiter will reduce the signal level to protect the speakers. Reduce the volume until the LED does not
light anymore, or only at signal peaks.
4) It is possible to select various equalizer presets with the DSP MODE switch according to your
application: FLAT = frequency response is not affected, MUSIC = low and mid frequency boost, DJ = low
and high frequency boost, VOICE = mid and high frequency boost.
5) To switch to mono operation, press the operating mode selector switch. For stereo operation, disengage
the switch.
6) If multiple speakers are operated in parallel, phase displacement between the speakers can lead to
performance and output problems. To compensate this, the phase of each speaker can be switched from
0° up to 180° with the PHASE selector switch.
7) The subwoofer is protected through extensive protective circuits. If a circuit is activated, the red FAULT
indicator lights up. If the indicator lights up during operation or if it does not go out after switching on, the
subwoofer has to be switched off and the cause of the fault has to be removed.
8) After operation, set all level controls to the left stop position, then switch off the unit with the power
switch. The power indicator goes out.
Setting up a Bluetooth connection with mobile devices
The subwoofer features a Bluetooth receiver allowing you to stream music wirelessly from your mobile
devices such as smartphones, tablets and notebooks.
1) After switching on press the Bluetooth button for 1 second until the PAIRING indicator starts flashing.
The unit will enter the pairing mode.
2) Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “OMNITRONIC“
from the list and connect the devices. Once the devices are paired, the PAIRING indicator lights solid.
3) Now play music at the Bluetooth source as you normally would and the sound will come out of the
speaker systems.
4) For decoupling the devices, press the Bluetooth button again for 1 second.
Page 25
25
• EN
Cleaning and Maintenance
7
We recommend a frequent cleaning of the PA system. Disconnect the device from power before cleaning.
Please use a soft lint-free and moistened cloth. Never use alcohol or solvents as these may damage the
surface. Make sure that no liquids can enter the device.
If the speaker system distorts, one of the loudspeakers may be defective. In this case the PA system should
not be operated any more in order to prevent further damage. Please contact your dealer. If clacking sounds
are heard from the speaker system, screws may have loosened due to the continuous vibrations. The
speaker system should be checked by a specialist.
There are no serviceable parts inside the device except for the fuse with model MOLLY-12A. Maintenance
and service operations are only to be carried out by authorized dealers. Should you need any spare parts,
please use genuine parts. If the power supply cable of this device becomes damaged, it has to be replaced
by a special power supply cable available at your dealer. Should you have further questions, please contact
your dealer.
Replacing the fuse (model MOLLY-12A)
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before
replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
Protecting the Environment
8
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used
batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. You
may return your used batteries free of charge to collection points in your municipality and
anywhere where batteries/ rechargeable batteries are sold. By disposing of used devices and
batteries correctly, you contribute to the protection of the environment.
Page 26
26
• EN
Technical Specifications
9
Power supply: 230 V AC, 50 Hz
Power consumption: 1000 W
Amplifier power: LF 500 W RMS
HF 2 x 100 W RMS at 8 ohms
HF 2 x 200 W RMS at 4 ohms
LF speaker: 30 cm (12") with 80 mm voice coil
Frequency range: 45-160 Hz
Sensitivity: 103 dB
Maximum SPL: 128 dB
Signal input: Combination XLR/6.3 mm jack L/R, RCA L/R and 3.5 mm jack
Parallel output: XLR L/R
Satellite: Speaker L/R
Amplifier type: Class D
DSP: 48 Bit, 96 kHz sample freqency
DSP functions: Limiter, compressor, crossover and equalizer
Bluetooth: Version 2.0
Protection: Soft start, short-circuit, limiter, overcurrent, overheat
Controls: Level satellite L/R, level subwoofer, DSP mode, Phase reversal
switch, Bluetooth on/off, power on/off
Indicators: Fault, limit, signal, power
Enclosure: 15 mm multiplex with M20 flange, texture painting and steel grille
Dimensions (L x W x H): 470 x 400 x 570 mm
Weight: 21.9 kg
Rated power: 130 W RMS
Program power: 260 W
Components: 17 cm speaker (6.5") with 25 mm voice coil
2.5 cm tweeter (1")
Frequency range: 150-20000 Hz
Sensitivity: 95 dB
Maximum SPL: 119 dB
Impedance: 8 ohms
Connection: Speaker and screw terminals
Enclosure: MDF with M8 threaded inserts, texture painting and steel grille
Dimensions (L x W x H): 250 x 185 x 230 mm
Weight: 3.9 kg
Specifications are subject to change without notice due to product improvements.
MOLLY-12A
MOLLY-6
Page 27
27
• EN
Item numbers/accessories
Item
No. 11039050 MOLLY-12A Subwoofer active black
No. 11039051 MOLLY-12A Subwoofer active white
No. 11039052 MOLLY-12A Top black 2x
No. 11039053 MOLLY-12A Top white 2x
No. 11039054 MOLLY-6 Extension Bracket black
No. 11039055 MOLLY-6 Extension Bracket white
No. 11038876 Stand Adaptor black
No. 11038877 Stand Adaptor white
No. 11038869 Distance Tube Subwoofer/Satellite
No. 11038868 Speaker Stand
No.. 11038867 Transport Bag for Tripod/Distance Tube
Cable connections
The PA system offers numerous, highly flexible possibilities for balanced or unbalanced connection of
professional audio equipment. To avoid interfering noise, switch off the device or set the output controls to
minimum prior to connecting and disconnecting equipment. Be sure to use only high-grade cables. The
illustrations below show the wiring of these cables.
Connector Structure Balanced
connection
XLR, male.
XLR, female
6.3mm jack, stereo
6.3 mm jack, mono
RCA
red = 2
black = 3
shield = 1
red = 2
black = 3
shield = 1
red = tip
black = ring
shield = sleeve
red = tip
black = ring
shield = n/c
red = tip
black = sleeve
shield = n/c
Unbalanced
connection
red = 2
shield = 1 + 3
red = 2
shield = 1 + 3
red = tip
shield = sleeve +
ring
red = tip
shield = sleeve
red = tip
shield = sleeve
Page 28
Omnitronic is a brand of Steinigke Showtechnic GmbH
· Andreas
-
Bauer
-
Str. 5
· 97297 Waldbüttelbrunn Germany
.
D00129910 Version 1.0 Publ. 11/08/2020
Loading...
