BEDIENUNGSANLEITUNG
USER MANUAL
E SERIES MK2
PA AMPLIFIER
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
© Copyright
Nachdruck verboten!
Reproduction prohibited!
Page 2
Page 3
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG ............................................................................................................................................... 4
2. SICHERHEITSHINWEISE ............................................................................................................................. 4
3. RECHTLICHE HINWEISE ............................................................................................................................. 6
4. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 7
5. GERÄTEBESCHREIBUNG .......................................................................................................................... 8
6. INSTALLATION .......................................................................................................................................... 10
7. ANSCHLÜSSE ............................................................................................................................................ 11
8. BEDIENUNG ............................................................................................................................................... 14
9. SCHUTZSCHALTUNGEN........................................................................................................................... 15
10. PROBLEMBEHEBUNG ............................................................................................................................ 15
11. REINIGUNG UND WARTUNG .................................................................................................................. 16
12. TECHNISCHE DATEN .............................................................................................................................. 17
1. INTRODUCTION ......................................................................................................................................... 19
2. SAFETY INSTRUCTIONS .......................................................................................................................... 19
3. LEGAL INSTRUCTIONS............................................................................................................................. 21
4. OPERATING DETERMINATIONS .............................................................................................................. 22
5. DESCRIPTION ............................................................................................................................................ 23
6. INSTALLATION .......................................................................................................................................... 25
7. CONNECTIONS .......................................................................................................................................... 26
8. OPERATION ............................................................................................................................................... 28
9. PROTECTIVE CIRCUITS ............................................................................................................................ 29
10. PROBLEM CHART ................................................................................................................................... 30
11. CLEANING AND MAINTENANCE ........................................................................................................... 30
12. TECHNICAL SPECIFICATIONS ............................................................................................................... 31
Diese Bedienungsanleitung gilt für die Artikelnummern: 10451067, 10451068, 10451069
This user manual is valid for the article numbers: 10451067, 10451068, 10451069
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
3/32
00089477.DOCX, Version 1.0
Page 4
BEDIENUNGSANLEITUNG
PA-Verstärker
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC PA-Verstärker entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
4/32
00089477.DOCX, Version 1.0
Page 5
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Die Endstufe und ihre Zuleitungen sind vor Blitzschlag zu schützen.
Installieren Sie die Endstufe niemals in der Nähe von hochsensiblen Geräten wie Vorverstärkern oder
Kassettendecks, da das starke Magnetfeld der Endstufe bei diesen Geräten Brummstörungen erzeugen
kann. Dieses Magnetfeld ist direkt ober- und unterhalb der Endstufe am stärksten. Wird ein Rack verwendet,
sollte die Endstufe ganz unten und die hochsensiblen Geräte ganz oben installiert werden.
Schließen Sie das Gerät nur im ausgeschalteten Zustand an!
Schließen Sie die Ein- oder Ausgänge niemals an eine Stromquelle an (Batterie, o. ä.).
Vermeiden Sie unter allen Umständen, dass Ausgang mit Ausgang verbunden wird!
5/32
00089477.DOCX, Version 1.0
Page 6
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null bzw. auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa rablen Gehörschäden führen können.
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. RECHTLICHE HINWEISE
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: www.umweltdaten.de
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz
Berufsgenossenschaftliche Vorschrift BGV B3: www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.
Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.
Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:
Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.
Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.
Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveranstaltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.
Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!
3.1 Kleine Hörkunde
Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren MP3-Playern und CD-Abspielgeräten oder in der Diskothek.
Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.
6/32
00089477.DOCX, Version 1.0
Page 7
Übersicht über verschiedene Schallpegel
20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert
(mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung
Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.
Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.
Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.
Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehörschadens (Tinnitus) begünstigen.
Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!
4. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Stereo-PA-Verstärker der E-Serie mit integriertem Limiter sind speziell für den Einsatz auf der Bühne
oder in Diskotheken konzipiert und können im Stereobetrieb, Parallelbetrieb oder im Mono-Brückenbetrieb
eingesetzt werden. Die Verstärker und die angeschlossenen Lautsprecher sind durch umfangreiche
Schutzschaltungen geschützt.
Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen.
Dieses Gerät wurde ausschließlich zur Verwendung in Innenräumen konzipiert und ist sowohl für den
Mobilbetrieb als auch für Festinstallationen vorgesehen.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird.
7/32
00089477.DOCX, Version 1.0
Page 8
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Der Umgebungsverschmutzungsgrad darf 1 nicht überschreiten: keine oder nur trockene, nichtleitende
Verschmutzung!
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Bitte beachten Sie: Beim Einsatz dieser Endstufe in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle
von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber
muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Beachten Sie bitte, dass eigenmächtige Veränderungen an der Endstufe aus Sicherheitsgründen verboten
sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit
Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Gehörschäden, etc. verbunden.
5. GERÄTEBESCHREIBUNG
5.1 Features
Stereo-PA-Verstärker mit integriertem Limiter
• 3 Betriebsarten einstellbar (Stereo, Parallel oder Brücke)
• Limiter, zuschaltbar
• Lautsprecher-Einschaltverzögerung
• 2 Pegelregler
• Pro Kanal LED-Indikatoren für aktivierte Schutzschaltung (Protect) und 7-fache Aussteuerungsanzeige mit
Clip-LED
• Komplettes Schutzschaltungspaket gegen Kurzschluss, Überhitzung, Gleichspannung, Einschaltstöße
• Groundlift-Schalter gegen Brummschleifen
• Wählbare Eingangsempfindlichkeit
• Lüftergekühlt
• Lautsprecherausgänge über verriegelbare Speaker-Buchsen und Schraubklemmpaare
• Signaleingänge über XLR- oder Klinkeneinbaubuchsen
• Zusätzliche Speaker-Buchse für 8-Ohm-Brückenbetrieb
• 8-Ohm-Brückenbetrieb über zusätzliche Speaker-Buchse
• Rackeinbau mit 2 Höheneinheiten
8/32
00089477.DOCX, Version 1.0
Page 9
5.2 Bedienelemente und Anschlüsse
Diese Anleitung beschreibt exemplarisch das Modell E - 2 000 MK2. Die anderen Modelle sind ähnlich
konstruiert.
Frontseite
1 Lautstärkeregler für Kanal 1
2 Aussteuerungsanzeige für Kanal 1
3 Übersteuerungsanzeige CLIP für Kanal 1
4 Schutzanzeige PROT für Kanal 1
5 Übersteuerungsanzeige CLIP für Kanal 2
6 Schutzanzeige PROT für Kanal 2
7 Aussteuerungsanzeige für Kanal 2
8 Stereobetriebanzeige STEREO
9 Betriebsanzeige
10 Brückenbetriebanzeige BRIDGED
11 Lautstärkeregler für Kanal 2
12 Netzschalter
9/32
00089477.DOCX, Version 1.0
Page 10
Rückseite
13
17
Wahlschalter Limiter
• Position OFF: Limiter ist ausgeschaltet
• Position ON: Limiter ist eingeschaltet
14 Wahlschalter Groundlift
• Position GND: Signalmasse und Gehäusemasse sind
verbunden
• Position LIFT: Signalmasse und Gehäusemasse sind
getrennt
15 Wahlschalter Betriebsmodus
• Position BRI: Brückenbetrieb
• Position PAR: Parallelbetrieb
• Position ST: Stereobetrieb
16 Wahlschalter Eingangsempfindlichkeit
• linke Position: 1,4 V
• mittlere Position: 1,0 V
• rechte Position: 0,77 V
Eingangsbuchsen
Wahlweise XLR- oder 6,3-mm-Klinke-Eingänge für Kanal
1 und 2 für den Anschluss von Geräten mit Line-Pegel
18 Rückstellbare Sicherung
Die Sicherung schützt das Gerät gegen Defekte. Zum
Zurückstellen die Taste drücken, wenn das Gerät
ausgeschaltet ist.
19 Netzkabel
Zum Anschluss an eine Steckdose.
20 Lautsprecheranschlüsse
Speaker-Buchsen und Schraubklemmenpaare für Kanal
1 und 2
21 Lautsprecheranschluss
Speaker-Buchse für den Brückenbetrieb
10/32
00089477.DOCX, Version 1.0
Page 11
2
1
3
1
2
3
SymmetrischeXLR-Verbindung
1=
Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase
Eingang Ausgang
UmeineXLR Verbindungunsymmetrischanzuschließen,
müssenPin1und3gebrücktwerden.
-
6. INSTALLATION
Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „DoubleDoor-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an der Endstufe führen.
Sie können die Endstufe mit vier Schrauben M6 im Rack befestigen. Werden mehrere Endstufen
übereinander montiert, so ist darauf zu achten, dass zwischen den Geräten mindestens 1 Höheneinheit (1
HE) Luft bleibt.
Seien Sie vorsichtig beim Einbau der Endstufe in ein Rack. Bauen Sie die schwersten Geräte in den unteren
Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um eine Endstufe sicher zu befestigen.
Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet sein.
Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbügel der
Geräte noch zusätzlich an den Boden- oder den Seitenschienen des Racks befestigen. So kann sich die
Endstufe beim Transport nicht nach hinten verschieben, da die Frontplatte Beschleunigungskräfte, wie sie
beim Transport vorkommen, nicht alleine auffangen kann.
7. ANSCHLÜSSE
Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden!
7.1 Eingänge
Schließen Sie an eines der Buchsenpaare im Anschlussfeld INPUT den Ausgang eines Vorverstärkers oder
eines Mischpults an. Dazu können wahlweise die symmetrischen XLR- oder 6,3-mm-Klinkenbuchsen
verwendet werden. Das Eingangssignal sollte Line-Pegel aufweisen.
Hinweise zur Auswahl geeigneter Signalkabel
Signalkabel sollten kurz und direkt sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang
sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer.
Müssen dennoch lange Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet
werden.

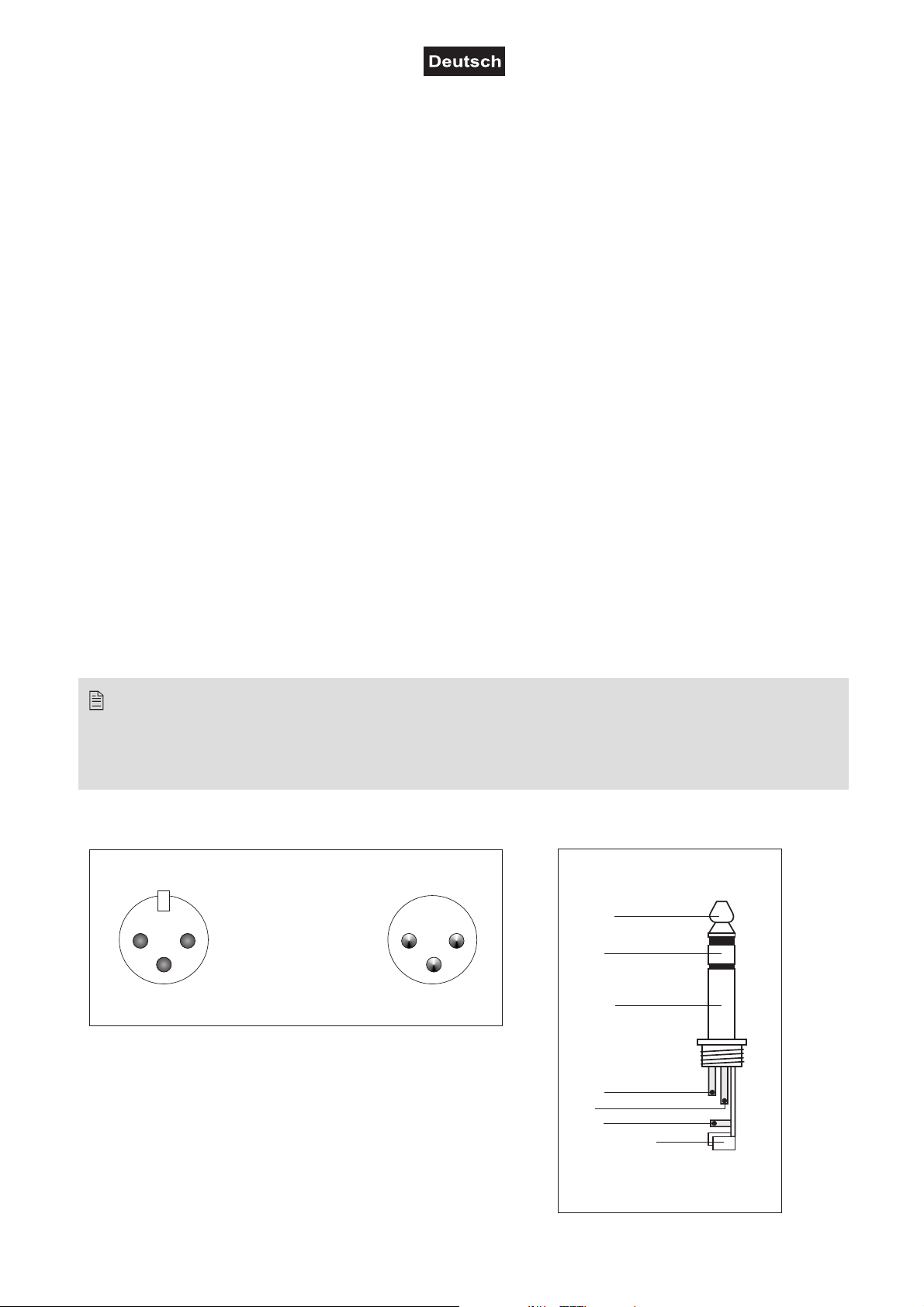

• Belegung XLR-Leitung: • Belegung Klinkenstecker:
SymmetrischeBetriebsartmit
6,35mm S -Klinkensteckertereo
Tip=
Plus-Phase(+)
Ring=
Minus-Phase(-)
Sleeve=
Masse/Schirm
Tip
Ring
Sleeve
Zugentlastung
11/32
UmeinenStereo-Klinkensteckerunsymmetrischanzuschließen,müssenRingund
Sleevegebrücktwerden.
00089477.DOCX, Version 1.0
Page 12
7.2 Lautsprecherausgänge
Der Verstärker kann im Stereobetrieb zwei Lautsprecher bzw. zwei Lautsprechergruppen betreiben. Zur
Bereitstellung der doppelten Ausgangsleistung lässt er sich auf Brückenbetrieb umschalten und arbeitet
dann als 1-Kanal-Verstärker und verstärkt einen 8-Ω-Lautsprecher bzw. eine 8-Ω-Lautsprechergruppe. Der
Lautsprecheranschluss erfolgt über Speaker-Buchsen oder Schraubklemmenpaare. Bei Verwendung der
Speaker-Buchsen drehen Sie jeweils die Stecker nach rechts, bis sie einrasten. Zum Entriegeln eines
Steckers drücken Sie die Entriegelungstaste und drehen ihn nach links.
• Belegung Speaker-Buchse:
Kanal 1 und 2
Brückenbetrieb
1+ 1– 1+ 1–
(Pin 1 und 2 jeweils gebrückt)
Beispiel für die Umrechnung Anzahl der Boxen/Impedanz
Anzahl der Boxen ≙
• Die Eingangsimpedanz der Lautsprecher sollte immer größer oder gleich der Ausgangsimpedanz des Verstärkers
sein.
Hinweise zur Auswahl geeigneter Lautsprecherkabel
•
Lautsprecherboxen dürfen nur über ausreichend dimensionierte Kabel angeschlossen werden. Zu schwach
dimensionierte Kabel führen zu einer Erhitzung der Kabel und zu enormen Leistungsverlusten und
Klangverschlechterungen.
•
Wir empfehlen für alle Lautsprecherboxen bis 400 Watt einen Kabeldurchmesser von 2,5 mm², für alle höheren
Leistungen 4 mm².
•
Ein hoher Dämpfungsfaktor Ihres Verstärkers sorgt für eine klare Wiedergabe. Unnötig lange und dünne Lautsprecherkabel können den Dämpfungsfaktor und damit die niedrigen Frequenzen negativ beeinflussen. Der
Dämpfungsfaktor sollte mindestens bei 50 liegen, um gute Audioqualitäten zu gewährleisten. Je länger ein Kabel
sein muss, um so dicker sollte es sein. So reduziert sich ein Dämpfungsfaktor von 200 bei einem 10 Meter langen,
2,5 mm² Lautsprecherkabel auf 47 (8 Ohm). Der Leistungsverlust beträgt bei 8 Ohm bereits 1,63 %, bei 4 Ohm
3,25 % und bei 2 Ohm sogar 6,5 %!
Allgemeine Hinweise zur Verlegung von Kabeln
• Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.
• Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.
• Kabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren Sie die Kabel immer mit
geeignetem Klebeband.
• Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
• Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
• Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
• Betreiben Sie Kabel nie im aufgewickelten Zustand.
≙ Impedanz
≙ ≙
1 Box à 8 Ω 8 Ω
2 Boxen à 8 Ω 4 Ω (parallel geschaltet)
2 Boxen à 8 Ω 16 Ω (in Reihe geschaltet)
3 Boxen à 8 Ω 2,66 Ω (parallel geschaltet)
3 Boxen à 8 Ω 24 Ω (in Reihe geschaltet)
4 Boxen à 8 Ω 2 Ω (parallel geschaltet)
12/32
00089477.DOCX, Version 1.0
Page 13
Leitung
Pin International
Stereobetrieb
Der häufigste Betriebsmodus eines Verstärkers ist der Stereobetrieb, bei dem jeder Kanal sein eigenes
Signal erhält. Die größte Ausgangsleistung wird im Stereobetrieb beim Anschluss von 4-Ω-Lautsprechern
erreicht. Bei 8-Ω-Lautsprechern fällt die Ausgangsleistung etwas geringer aus. Verwenden Sie für den
Stereobetrieb die beiden Speaker-Buchsen oder die Schraubklemmenpaare im Anschlussfeld OUTPUTS.
Stellen Sie den Wahlschalter für den Betriebsmodus in die Position “ST“.
Parallelbetrieb
Im Parallelbetrieb kann der Verstärker Mono, d. h. über einen Eingangskanal betrieben werden. Die
Spannung bleibt konstant, der Strom wird verdoppelt. Dadurch wird die Ausgangsimpedanz auf den
minimalen Wert eines einzelnen Kanals begrenzt. Verwenden Sie für den Parallelbetrieb die beiden
Speaker-Buchsen oder die Schraubklemmenpaare im Anschlussfeld OUTPUTS. Stellen Sie den
Wahlschalter für den Betriebsmodus in die Position “PAR“.
Brückenbetrieb
Im Brückenbetrieb kann der Verstärker Mono, d. h. über einen Eingangskanal betrieben werden. Die
Spannung wird verdoppelt wodurch sich auch die Ausgangsimpedanz verdoppelt. Für Stereobetrieb
benötigen Sie zwei Verstärker. Verwenden Sie für den Brückenbetrieb die rote Speaker-Buchse BRIDGED.
Stellen Sie den Wahlschalter für den Betriebsmodus in die Position “BRI“.
7.3 Anschluss ans Netz
Verbinden nach dem Anschließen aller Geräte das Netzkabel mit der entsprechenden Buchse und stecken
Sie den Netzstecker in eine Steckdose (230 V AC, 50 Hz ~).
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz
angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die
festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation
angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss
mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
13/32
00089477.DOCX, Version 1.0
Page 14
8. BEDIENUNG
8.1 Betriebsmodus wählen
Wählen Sie den Betriebsmodus:
• Position ST: Stereobetrieb (beide Kanäle werden unabhängig voneinander betrieben)
• Position PAR: Parallelbetrieb (Das Eingangssignal von Kanal 1 wird parallel auf Kanal 1 und Kanal 2
geschaltet. Ein Eingangssignal an Kanal 2 wird ignoriert und die Lautstärkeregelung mit
den Lautstärkereglern für Kanal 1 und 2 vorgenommen.)
• Position BRI: Brückenbetrieb (Das Eingangssignal von Kanal 1 wird zusätzlich auf Kanal 2 geschaltet.
Ein Eingangssignal an Kanal 2 wird ignoriert und die Lautstärkeregelung mit dem
Lautstärkeregler für Kanal 1 vorgenommen.)
8.2 Ein-/Ausschalten
Schalten Sie den Endverstärker in einer Verstärkeranlage zur Vermeidung von lauten Schaltgeräuschen
immer nach allen anderen Geräten ein und nach dem Betrieb wieder als erstes Gerät aus. Stellen Sie vor
dem Einschalten beide Lautstärkeregler in die linke Anschlagsposition. Nach dem Einschalten leuchten für
wenige Sekunden beide Schutzanzeigen PROTECT. Ist dies nicht der Fall, prüfen Sie bitte, ob der
Verstärker an eine spannungsführende Netzleitung angeschlossen ist. Nach der Einschaltverzögerung
werden die Lautsprecherausgänge aktiviert (Schutzanzeigen PROTECT aus). Danach zeigt die
Betriebsleuchte den eingeschalteten Zustand des Verstärkers an: im Stereobetrieb leuchtet die Anzeige
STEREO, im Brückenbetrieb die Anzeige BRIDGED, im Parallelbetrieb leuchtet keine der LEDs.
8.3 Pegel einstellen
1. Drehen Sie zunächst die Pegelregler der Vorstufen zu und stellen Sie beide Lautstärkeregler des
Verstärkers in die Mittelposition. Es darf nun kein lautes Brummen zu hören sein. Falls doch, überprüfen
Sie bitte nochmals die Verbindungskabel (Komponenten vorher abschalten) zwischen Vor- und Endstufe.
2. Stellen Sie mit den Lautstärkereglern den gewünschten Lautstärkewert ein. Bei Übersteuerung leuchtet
die Anzeige CLIP. Reduzieren Sie dann die Lautstärke entsprechend.
3. Im Parallel- und Brückenbetrieb ist der Laustärkeregler für Kanal 2 deaktiviert. Der Pegel lässt sich mit
dem Lautstärkeregler für Kanal 1 einstellen.
4. Mit dem entsprechenden Wahlschalter können Sie die Eingangsempfindlichkeit des Verstärkers an den
Ausgangspegel des vorgeschalteten Geräts anpassen: 1,4 V, 1,0 V oder 0,77 V.
Hinweise zum Betrieb
Bitte achten Sie während des Betriebs darauf, dass die Lautsprecher stets angenehm klingen. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecher überlastet
sind. Dies kann schnell zu Schäden am Verstärker und an den Lautsprechern führen. Regeln Sie daher bei
hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte
Boxen sind von der Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie
den geforderten Grenzwert einhalten.
8.4 Pegelbegrenzung (Limiter) zuschalten
Aufgabe des integrierten Limiters ist es, das Eingangssignal zurückzuregeln, wenn ein Grenzpegel am
Ausgang erreicht wird. Dadurch lassen sich bei Übersteuerung des Verstärkers Verzerrungen vermeiden,
die die Lautsprecher schädigen könnten. Mit dem Wahlschalter LIMITER können Sie diese Begrenzung
zuschalten:
• Position OFF: Limiter ist ausgeschaltet
• Position ON: Limiter ist eingeschaltet
8.5 Groundlift-Schalter
Kommt es ohne ein Musiksignal zu Brummstörungen, kann eine Masseschleife die Ursache sein. Mit dem
Groundlift-Schalter lässt sich eine Masseschleife auftrennen und das Brummen unterbinden. Stellen Sie
dazu den Schalter auf Position LIFT. Dadurch sind Signalmasse und Gehäusemasse getrennt.
14/32
00089477.DOCX, Version 1.0
Page 15
PROBLEM
URSACHE
LÖSUNG
9. SCHUTZSCHALTUNGEN
Die integrierten Schutzschaltungen verhindern Beschädigungen der Lautsprecher und des Verstärkers. Ist
eine der Schaltungen aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt und die
Schutzanzeige PROTECT leuchtet rot auf:
• wenige Sekunden lang nach dem Einschalten bis zur Freischaltung der Lautsprecherausgänge
• wenn der Verstärker überhitzt ist
• wenn an einem Lautsprecherausgang ein Kurzschluss aufgetreten ist
• wenn an einem Lautsprecherausgang eine Gleichspannung anliegt
Leuchtet die rote Schutzanzeige PROTECT während des Betriebs oder erlischt nicht nach dem Einschalten,
muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden.
10. PROBLEMBEHEBUNG
Gerät lässt sich nicht
anschalten.
Kein Signal.
Lüfter arbeitet nicht, LEDs
leuchten nicht.
Protect-LED leuchtet permanent
Sicherung löst aus.
•
Die Netzleitung ist nicht angeschlossen.
•
Die Anschlussleitung des entsprechenden Gerätes ist nicht
richtig oder überhaupt nicht angeschlossen.
•
Die Anschlussbuchse oder der
Stecker sind schmutzig.
•
Die Netzleitung ist nicht angeschlossen.
•
An einem der Signalausgänge
liegt Gleichspannung an.
•
Überhitzung des Gerätes durch
Verunreinigungen.
•
Zu niedrige Impedanz der Lautsprecher.
•
Kurzschluss in der Lautsprecherleitung oder in den Lautsprechern.
•
Technischer Defekt im Verstärker.
•
Technischer Defekt im Verstärker.
•
Überprüfen Sie die Netzleitung
und eventuelle Verlängerungsleitungen.
•
Überprüfen Sie die Anschlussleitung und ob die Stecker fest in
den Buchsen sitzen.
•
Reinigen Sie die Buchse und/oder
den Stecker.
•
Überprüfen Sie, ob Spannung
anliegt.
•
Schalten Sie die Endstufe ab und
lassen Sie das Gerät von einem
Servicetechniker prüfen.
•
Reinigen Sie das Lüftergitter.
•
Verwenden Sie andere Lautsprecher.
•
Überprüfen Sie die Lautsprecher.
•
Schalten Sie den Verstärker ab
und lassen Sie das Gerät von
einem Servicetechniker prüfen.
•
Schalten Sie die Endstufe ab und
drücken Sie die Rückstelltaste.
Schalten Sie das Gerät wieder
ein. Löst die Sicherung erneut
aus, muss das Gerät von einem
Servicetechniker geprüft werden.
15/32
00089477.DOCX, Version 1.0
Page 16
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
LEBENSGEFAHR!
11. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Wenn die Sicherung fällt, stellen Sie den Unterbrecher wieder zurück.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerät bitte gemäß den geltenden
gesetzlichen Vorschriften.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
16/32
00089477.DOCX, Version 1.0
Page 17
E-1
200 MK2
E-1600 MK2
12. TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 750 W (1/8 Power) 1100 W (1/8 Power)
Ausgangsleistung Sinus:
Stereo, Parallel 4 Ω:
Stereo, Parallel 8 Ω:
8 Ω gebrückt:
Frequenzbereich: 10-50.000 Hz, ± 1,5 dB
Dämpfungsfaktor: >250
Klirrfaktor: 0,1 %
Anstiegszeiten: 30 V/µs
Geräuschspannungsabstand: >90 dB
Eingangsempfindlichkeit: 0,77 V/1,0 V/1,4 V
Eingangsspannung (Limiter an): max. 21 dBV/9V
Eingangsimpedanz:
Eingangsbuchsen: 2 x XLR, 2 x Klinke
Ausgangsbuchsen: 2 x Speaker, 1 x Speaker (Brücke),
Steuerelemente: Netzschalter, Lautstärkeregler pro Kanal,
LED-Anzeigen: Stereo, Bridged, Protect und
Schutzschaltungen: Kurzschluss, Überhitzung, Gleichspannung, Einschaltstöße,
Bauweise: Stahlchassis mit Aluminiumfrontplatte
Maße (TxBxH): 410 x 482 x 103 mm (19", 2 HE)
Gewicht: 12,6 kg 14 kg
2 x 600 W 2 x 800 W
2 x 400 W 2 x 550 W
1 x 1200 W 1 x 1600 W
20 kΩ
2 x Schraubklemmpaar
Betriebswahlschalter, Limiter-Schalter, Groundlift-Schalter,
Eingangsempfindlichkeit-Schalter
7-fache Aussteuerungsanzeige mit Clip-LED
Softstart
17/32
00089477.DOCX, Version 1.0
Page 18
E-2000 MK2
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 1700 W (1/8 Power)
Ausgangsleistung Sinus:
Stereo 4 Ω:
Stereo 8 Ω:
8 Ω gebrückt:
2 x 1000 W
2 x 650 W
1 x 2000 W
Frequenzbereich: 10-50.000 Hz, ± 1,5 dB
Dämpfungsfaktor: >250
Klirrfaktor: 0,1 %
Anstiegszeiten: 30 V/µs
Geräuschspannungsabstand: >90 dB
Eingangsempfindlichkeit: 0,77 V/1,0 V/1,4 V
Eingangsspannung (Limiter an): max. 21 dBV/9V
Eingangsimpedanz:
20 kΩ
Eingangsbuchsen: 2 x XLR, 2 x Klinke
Ausgangsbuchsen: 2 x Speaker, 1 x Speaker (Brücke),
2 x Schraubklemmpaar
Steuerelemente: Netzschalter, Lautstärkeregler pro Kanal,
Betriebswahlschalter, Limiter-Schalter, Groundlift-Schalter,
Eingangsempfindlichkeit-Schalter
LED-Anzeigen: Stereo, Bridged (global), Protect und 7-fache
Aussteuerungsanzeige mit Clip-LED (pro Kanal)
Schutzschaltungen: Kurzschluss, Überhitzung, Gleichspannung, Einschaltstöße,
Softstart
Bauweise: Stahlchassis mit Aluminiumfrontplatte
Maße (TxBxH): 425 x 482 x 106 mm (19", 2 HE)
Gewicht: 15,5 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 23.01.2015 ©
18/32
00089477.DOCX, Version 1.0
Page 19
CAUTION!
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
USER MANUAL
PA Amplifier
For your own safety, please read this user manual carefully before your initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC PA amplifier. If you follow the instructions given in this
manual, we can assure you that you will enjoy this device for many years.
Unpack your amplifier.
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
19/32
00089477.DOCX, Version 1.0
Page 20
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power cord come into contact with other cables! Handle the power cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the
power cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
The device and all connections have to be lightning protected.
Never install the amplifier next to highly sensitive devices like pre-amplifiers or tape-decks, as the strong
magnetic field of the amplifier can produce hum in these devices. The magnetic field is strongest directly
above or below the amplifier. If a rack is used, the amplifier should be installed at the bottom and the highly
sensitive devices at the top.
Only connect the device when the power switch is off.
Never connect the inputs or outputs to any power source (batteries, etc.)
Never connect output to output.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.
20/32
00089477.DOCX, Version 1.0
Page 21
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
HEALTH HAZARD!
By operating an amplifying system, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. LEGAL INSTRUCTIONS
Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.
Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.
In Germany, the following instructions are binding:
Strafgesetzbuch § 223 ff: bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: www.umweltdaten.de
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz
Berufsgenossenschaftliche Vorschrift BGV B3: www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.
Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.
If the organizer does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.
Economic damage caused can be demanded from the operator of the amplification system.
If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.
Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!
3.1 Information on hearing loss
More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music
from portable MP3 and CD players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.
21/32
00089477.DOCX, Version 1.0
Page 22
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead
10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
Overview on the different noise levels
It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognizes a doubling of the sound level when the noise level is increased by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way before the pain level.
Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.
The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage makes the insensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything other than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinnitus) or hearing loss.
Therefore: Whoever wants to maintain his hearing should use hearing protectors!
4. OPERATING DETERMINATIONS
The stereo PA amplifiers of the E-series with integrated limiter have been specially designed for stage and
the disco applications. The amplifiers may be used in stereo operation, parallel operation or in mono bridge
operation. The amplifiers and the speakers connected are protected through extensive protective circuits.
This product is allowed to be operated with an alternating current of 230 V, 50 Hz.
This device is designed for indoor use only and both for mobile use and for permanent installations.
By operating amplifying systems, you can produce excessive sound pressure levels that may lead to
permanent hearing loss. Please refer to the explanations under "Legal instructions".
Please note: operating an amplification system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
22/32
00089477.DOCX, Version 1.0
Page 23
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
The ambient contamination must never exceed level 1 and must not be conducting, only dry.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Never remove the serial barcode from the device as this would make the guarantee void.
Please consider that unauthorized modifications on the speaker system are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, hearing loss etc.
5. DESCRIPTION
5.1 Features
Stereo PA amplifier with integrated limiter
• 3 operating modes can be selected (stereo, parallel bridged)
• Limiter, switchable
• Speaker switch-on delay
• 2 level controls
• Each channel with LED for activated protective circuit (protect) and 7-fold output meter with clip LED
• Complete protection set against short-circuit, overheat, DC voltage, power on/off transients
• Groundlift switch against humming
• Selectable input sensitivity
• Fan cooling
• Speaker outputs via lockable Speaker jacks and pairs of screw terminals
• Signal inputs via XLR or 6.3 mm mounting jacks
• Additional Speaker plug for 8-ohm bridge operation
• 8-ohm bridge operation via screw terminals or additional Speaker plug
• Rack installation
23/32
00089477.DOCX, Version 1.0
Page 24
5.2 Operating elements and connections
This user manual describes the E-2000 as a reference. The other models are similar in construction.
Front panel
1 Level control for channel 1
2 Level meter for channel 1
3 Clip indication for channel 1
4 Protection indication channel 1
5 Clip indication for channel 2
6 Protection indication channel 2
7 Level meter for channel 2
8 Stereo mode indication
9 Power indication
10 Bridge mode indication
11 Level control for channel 2
12 Power on/off
24/32
00089477.DOCX, Version 1.0
Page 25
Rear panel
13
17
Selector switch limiter
• upper position: limiter is switched off
• lower position: limiter is switched on
14 Selector switch ground lift
• position GND: signal ground and housing ground
are connected
• position LIFT: signal ground and housing ground are
separated
15 Selector switch operating mode
• position BRI: bridge operation
• position PAR: parallel operation
• position ST: Stereo operation
16 Selector switch input sensitivity
• left position: 1.4 V
• center position: 1.0 V
• right position: 0.77 V
Input jacks
Optionally XLR or 6.3 mm jack for channel 1 and 2 for
connecting units with line level
18 Circuit breaker
The fuse protects the amplifier against defects. To reset
the breaker press the button with the unit switched off.
19 Mains cable
For connection to a mains socket
20 Speaker connectors
Speaker jacks and screw terminals for channel 1 and 2
21 Speaker connector
Speaker jack for mono operation
25/32
00089477.DOCX, Version 1.0
Page 26
6. INSTALLATION
This amplifier is built for 483 mm racks (19"). This rack should be a double-door rack where front panel and
rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into
the rack, please make sure that there is enough space around the device so that the heated air can be
passed on. Steady overheating will damage your device.
You can fix the amplifier with four screws M6 in the rack. If several devices are to be installed, make sure
that you leave 1 unit (1 U) space between the devices.
Be careful when mounting the amplifier into the rack. Put the heaviest devices into the lower part of the rack.
Be aware that fastening the amplifier with four screws on the front panel is not enough. In order to ensure
safety, additional fastening by using ground and side bars is necessary.
If racks are to be transported or used for mobile use, fasten the devices additionally by connecting the rear
brackets with the side or ground bars of the rack. Thus, the amplifier cannot be pushed backwards. The front
panel alone is not designed to absorb acceleration forces occurring during transportation.
7. CONNECTIONS
All connections have to be made or changed only if the amplifier is switched off!
7.1 Inputs
Connect the output of a preamplifier or mixer to one of the jack pairs on the connector panel INPUT. For this
purpose balanced XLR jacks or 6.3 mm jacks are provided. The input signal should have line level.
Information on choosing appropriate signal cables
Signal cables should be short and direct, since high frequencies will mostly be absorbed if cables are unnecessarily
long. Besides that a longer cable may lead to humming and noise trouble. If long cable runs are unavoidable, you
should use balanced cables.
• Occupation XLR connection: • Occupation jack plug:
BalancedusewithXLRconnectors
Balanceduseof
stereo1/4"jackplugs
2
Input Output
1
3
Forunbalancedusepin1andpin3havetobebridged
1=Ground/Shield
2=Hot(+)
3=Cold(-)
1
2
3
26/32
Tip=
hot(+)
Ring=
cold(-)
Sleeve=
Ground/Shield
Tip
Ring
Sleeve
Strainreliefclamp
Forconnectionofbalancedand
unbalancedplugs,ringandsleevehave
tobebridgedatthestereoplug.
00089477.DOCX, Version 1.0
Page 27
7.2 Speaker outputs
In stereo mode, the amplifier can operate two speakers or two speaker groups. The amplifier can be
switched over to bridge operation to supply the double output power. Then it operates as 1-channel amplifier
and supplies power to one 8 Ω speaker or one 8 Ω speaker group. For connecting speakers, Speaker jacks
or pairs of screw connectors are provided. When using the Speaker jacks, turn each plug to the right until it
locks into place. For unlocking, pull the unlock button and turn the plug to the left.
• Occupation Speaker socket:
Channel 1 and 2
Bridge operation
1+ 1– 1+ 1–
(Pins 1 and 2 are bridged in each case)
Example for the calculation number of speakers/impedance
Number of speakers ≙
1 speaker at 8 Ω 8 Ω
2 speakers at 8 Ω each 4 Ω (parallel)
2 speakers at 8 Ω each 16 Ω (in line)
3 speakers at 8 Ω each 2.66 Ω (parallel)
3 speakers at 8 Ω each 24 Ω (in line)
4 speakers at 8 Ω each 2 Ω (parallel)
• The input impedance of the speaker systems should at least be the same or even higher than the output
impedance of the amplifier.
≙ Impedance
≙ ≙
Information on choosing appropriate speaker cables
•
Speaker systems must only be connected via sufficiently dimensioned cables. Too thin cables lead to cable
heatup or enormous power loss and loss in sound quality.
•
For all speaker systems up to 400 Watts, we recommend a cable diameter of 2.5 mm², for all other speaker cables
4 mm².
•
A high damping factor of your amplifier supplies a clear sound reproduction. Unnecessarily long and thin cables
will influence the damping factor and thus the low frequencies in a negative way. In order to safeguard good sound
quality, the damping factor should lie around 50. The longer a cable has to be, the thicker it should be. In this
respect, a damping factor of 200 will be reduced to 47 (8 ohms) when using a 10 m long, 2.5 mm² speaker cable.
The power loss at 8 ohms is 1.63 %, at 4 ohms 3.25 % and at 2 ohms even 6.5 %.
General information on installing cables
• Always treat cables carefully and protect them from damages during transportation.
• Install cables always in a structured way and protect them from damage.
• Cables must be installed in a way that no person can stumble over them. Always fix cables with an appropriate
tape.
• Cables should be installed directly (no loops, S-shaped overlengths).
• Always install cables far away from power cables (never closely parallel).
• Never put heavy objects like speaker systems, flightcases etc. on cables.
• Never operate cables wound up.
Stereo operation
The most frequently used operating mode of an amplifier is stereo operation, where both channels are
operated independent of each other. The highest output power during stereo operation is achieved by
connecting 4 Ω speakers. With 8 Ω speakers the output power will be slightly reduced. For stereo operation,
use both Speaker pairs or the pairs of screw connectors on the connector panel OUTPUTS. Set the selector
switch for the operating mode to position “ST “.
27/32
00089477.DOCX, Version 1.0
Page 28
Cable
Pin International
Parallel Operation
In parallel mode, the input signal is internally switched from channel 1 additionally to channel 2. A signal at
the input of channel 2 is ignored. The volume is separately adjusted for both outputs. This way, PA
amplification can be provided e.g. for two rooms using the same mono signal while adjusting the volume
independently. For parallel operation, use either both Speaker pairs or the pairs of screw connectors. Set the
selector switch for the operating mode to position “PAR“.
Bridge operation
In bridge operation the amplifier can be operated in mono mode, i.e. via one input channel. The voltage is
doubled and subsequently also the output impedance. For stereo operation two amplifiers are needed. For
bridge operation, use the red Speaker jack BRIDGED. Set the selector switch for the operating mode to
position “BRI“.
7.3 Connection with the mains
Finally connect the power supply cable to an outlet (230 V AC, 50 Hz ~).
The occupation of the connection cables is as follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be directly connected with the local power supply network, a
disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent
electrical installation. The device must only be connected with an electric installation carried out in
compliance with the IEC standards. The electric installation must be equipped with a Residual Current
Device (RCD) with a maximum fault current of 30 mA.
8. OPERATION
8.1 Selecting the operating mode
Select the operating mode:
• position ST (stereo mode): Both channels are operated independent of each other.
• position PAR (parallel mode) : The input signal of channel 1 is switched in parallel to channel 1 and
channel 2. A signal at channel 2 is ignored and volume adjustment is made
with the level controls for channel 1 and 2.
• position BRI (bridge mode): The input signal of channel 1 is additionally switched to channel 2. A signal
at channel 2 is ignored and volume adjustment is made with the level control
for channel 1.
8.2 Switching on/off
To prevent loud switching noise, always switch on all other units of the amplifier system before switching on
the power amplifier. After operation, switch off the power amplifier first. Prior to switching on set both level
controls to the left stop position. Then switch on the amplifier with the power switch. The protection indicators
light up for a few seconds. If they do not, check if the amplifier is connected to the mains correctly. After the
turn-on delay the speakers are activated (protection indicators are off). Afterwards the operating mode
indicator lights up and indicates that the amplifier is switched on: STEREO lights in stereo mode, BRIDGED
lights in bridge mode and in parallel mode none of the LEDs light.
28/32
00089477.DOCX, Version 1.0
Page 29
8.3 Adjusting the level
1. First, set the volume controls of the pre-amplifiers to zero and turn both gain controls of the amplifier to
mid-position. There should be no loud humming. Should humming persist, check the connection cables
between the pre-amplifier and the amplifier (switch off components before).
2. Adjust the level controls to the desired volume value. In case of overload, the red CLIP indicator lights
up. In this case, reduce the volume correspondingly.
3. In parallel and bridge mode the level control for channel 2 is disabled. Volume adjustment is made with
the level control for channel 1.
4. With the corresponding selector switch the input sensitivity of the amplifier can be matched to the output
level of the preceding unit: 1.4 V, 1.0 V or 0.77 V are selectable.
Additional information on the operation
When operating the amplifying system, please make sure that the loudspeakers always sound well. When
distortions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when distortions
can be heard. When speaker systems are destroyed by overload, the guarantee becomes void. Always check the
sound pressure level with a meter in order to keep to the threshold.
8.4 Switching on the limiter
The integrated limiter reduces the input signal if a limit level at the output is reached. This will prevent
distortions and protect the connected speakers. With the selector switch LIMITER it is possible to switch on
the limiter circuit.
• upper position: limiter is switched off
• lower position: limiter is switched on
8.5 Ground lift switch
If an interfering hum noise can be heard without a music signal, a ground loop may be the reason for this.
The ground lift selector switch allows for interrupting the ground loop and the humming should be eliminated.
For this purpose the set the selector switch to position LIFT. Thus signal ground and housing ground are
separated.
9. PROTECTIVE CIRCUITS
The integrated protective circuits prevent damage to the speakers and the amplifier. If activated, the
speakers are electrically separated from the amplifier and the PROTECT indicator lights up:
• for a few seconds after switching-on until the speaker outputs are ready for operation
• in case of overheating of the amplifier
• in case of a short-circuit at a speaker output
• in case of a DC voltage at a speaker output
If the red PROTECT indicator lights up during operation or if it does not extinguish after switching on, the
amplifier has to be switched off and the cause of the fault has to be removed.
29/32
00089477.DOCX, Version 1.0
Page 30
10. PROBLEM CHART
PROBLEM
CAUSE
REMEDY
Disconnectfrommainsbeforestartingmaintenanceoperation!
DANGERTOLIFE!
No power.
No sound.
Fan does not work, LEDs
do not light up.
Protect LED lights up
permanently.
Fuse blows.
•
The power cord is not connected.
•
The power cord of the respective
device is not connected properly or
not connected at all.
•
The connection socket or the plug is
dirty.
•
The power cord is not connected.
•
Inputs receive DC voltage.
•
Amplifier is overheated due to
impurities.
•
Impedance of speakers too low.
•
Short-circuit in speaker connection
or in speakers.
•
Technical default of amplifier.
•
Technical default of amplifier.
•
Check the power cord and any
extension cables.
•
Check the power cord and if the
plugs are tightly connected with the
sockets.
•
Clean the socket and/or the plug.
•
Please check if the power is
available
•
Switch the amplifier off and have the
device checked by a service
technician.
•
Clean the fan grille.
•
Connect other speakers.
•
Check speakers.
•
Switch the amplifier off and have the
device checked by a service
technician.
•
Switch the amplifier off and press
the circuit breaker reset button.
Switch the amplifier on again. If the
fuse blows again, have the device
checked by a service technician.
11. CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
If the fuse interrupts, please reset the breaker.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device will be damaged, it has to be replaced by authorized dealers only in
order to avoid hazards.
If defective, please dispose of the unusable device in accordance with the current legal regulations.
Should you have further questions, please contact your dealer.
30/32
00089477.DOCX, Version 1.0
Page 31
E-1
200 MK2
E-1600 MK2
12. TECHNICAL SPECIFICATIONS
Power supply: 230 V AC, 50 Hz ~
Power consumption: 750 W (1/8 power) 1100 W (1/8 power)
Power output sine:
stereo, parallel 4 Ω:
stereo, parallel 8 Ω:
8 Ω bridged:
Frequency range: 10-50,000 Hz, ± 1.5 dB
Damping factor: >250
Distortion factor: 0.1 %
Slew rate: 30 V/µs
S/N ratio: >90 dB
Input sensitivity: 0.77 V/1.0 V/1.4 V
Input voltage (limiter on): max. 21 dBV/9V
Input impedance:
Input connectors: 2 x XLR, 2 x 6.3 mm jack
Output connectors: 2 x Speaker, 1 x Speaker (bridge)
Control elements: power switch, level control per channel, mode switch
LED indicators: stereo, bridged, protect,
Protection circuits: short-circuit, overheat, DC voltage, power on/off transients, softstart
Construction: steel chassis with aluminum front panel
Dimensions (DxWxH): 410 x 482 x 103 mm (19", 2 U)
Weight: 12.6 kg 14 kg
2 x 600 W 2 x 800 W
2 x 400 W 2 x 550 W
1 x 1200 W 2 x 1600 W
20 kΩ
2 x pairs of screw terminals
(stereo/parallel/bridged), limiter switch, groundlift switch,
input sensitivity switch
and 7-fold output meter with clip LED
31/32
00089477.DOCX, Version 1.0
Page 32
E-2000 MK2
Power supply: 230 V AC, 50 Hz ~
Power consumption: 1700 W (1/8 power)
Power output sine:
stereo, parallel 4 Ω:
stereo, parallel 8 Ω:
8 Ω bridged:
Frequency range: 10-50.000 Hz, ± 1.5 dB
Damping factor: >250
Distortion factor: 0.1 %
Slew rate: 30 V/µs
S/N ratio: >90 dB
Input sensitivity: 0.77 V/1.0 V/1.4 V
Input voltage (limiter on): max. 21 dBV/9V
Input impedance:
Input connectors: 2 x XLR, 2 x 6.3 mm jack
Output connectors: 2 x Speaker, 1 x Speaker (bridge),
2 x pairs of screw terminals
Control elements: power switch, level control per channel, mode switch
(stereo/parallel/bridged), limiter switch, groundlift switch,
LED indicators: stereo, bridged, protect,
and 7-fold output meter with clip LED
Protection circuits: short-circuit, overheat, DC voltage, power on/off transients,
Construction: steel chassis with aluminum front panel
Dimensions (DxWxH): 425 x 482 x 106 mm (19", 2 U)
Weight: 15.5 kg
Please note: Every information is subject to change without prior notice. 23.01.2015 ©
2 x 1000 W
2 x 650 W
1 x 2000 W
20 kΩ
input sensitivity switch
softstart
32/32
00089477.DOCX, Version 1.0
Loading...
