2
• DE
EP-220PS VORVERSTÄRKER
9,5"-Vorverstärker mit Audioplayer, Bluetooth und FM-Radio
Der EP-220PS eignet sich besonders für Festinstallationen in Restaurants, Fitnessstudios und im Einzelhandel,
bei denen eine einfache Musiksteuerung erforderlich ist. Er ist mit einer 2fach-Klangregelung ausgestattet und
bietet vier Eingänge für Audiogeräte mit Line-Pegel (z. B. CD-Player, Tuner, Mischpult). Musik von Smartphones,
Tablets und Computern kann ganz leicht kabellos per Bluetooth auf den integrierten Audioplayer übertragen
werden. Ein UKW-Empfänger sowie Steckplätze für USB- und SD(HC)-Speichermedien sind ebenfalls vorhanden.
Der Audioplayer kann bequem per Fernbedienung gesteuert werden. Mit dem Eingangsumschalter lässt sich eine
Quelle zur Wiedergabe auswählen. Zusätzlich steht ein regelbarer Mikrofoneingang zur Verfügung. Zur besseren
Verständlichkeit einer Durchsage kann eine Prioritätsfunktion aktiviert werden. Durch seine separaten Ausgänge
kann der EP-220PS direkt an aktive Lautsprecher oder eine Endstufe angeschlossen werden.
Alle Funktionen und Merkmale im Überblick
• Zur einfachen Musiksteuerung zum Beispiel in Restaurants, Fitnessstudios und im Einzelhandel
• Integrierter Audioplayer mit Bluetooth-Empfänger und IR-Fernbedienung
• Kabellose Musikübertragung von Ihren Musikgeräten (z. B. Smartphone, Tablet-PC) über Bluetooth
• USB-2.0-Anschluss und SD-Kartensteckplatz
• FM-Tuner mit Auto Scan
• 4 Stereo-Line-Eingänge
• 1 Mikrofoneingang mit Reglern für Lautstärke, Bässe und Höhen
• Phantomspeisung und Prioritätsfunktion für den Mikrofoneingang zuschaltbar
• Regler für Gesamtlautstärke, Bässe und Höhen
• Audio-Quellen-Umschalter
• 5-stellige Stereo-LED-Pegelanzeige
• 2 Stereo-Master-Ausgänge
• 9,5“-Tischgehäuse
• Inkl. Montagewinkel für 1er/2er Rackeinbau und Wandmontage
Page 3
3
• DE
Inhalt
1 Einführung ................................................. 3
2 Sicherheitshinweise ................................. 4
3 Umweltschutz............................................ 5
4 Bedienelemente und Anschlüsse ........... 6
5 Installation ................................................. 7
6 Anschlüsse................................................ 9
7 Bedienung ................................................. 9

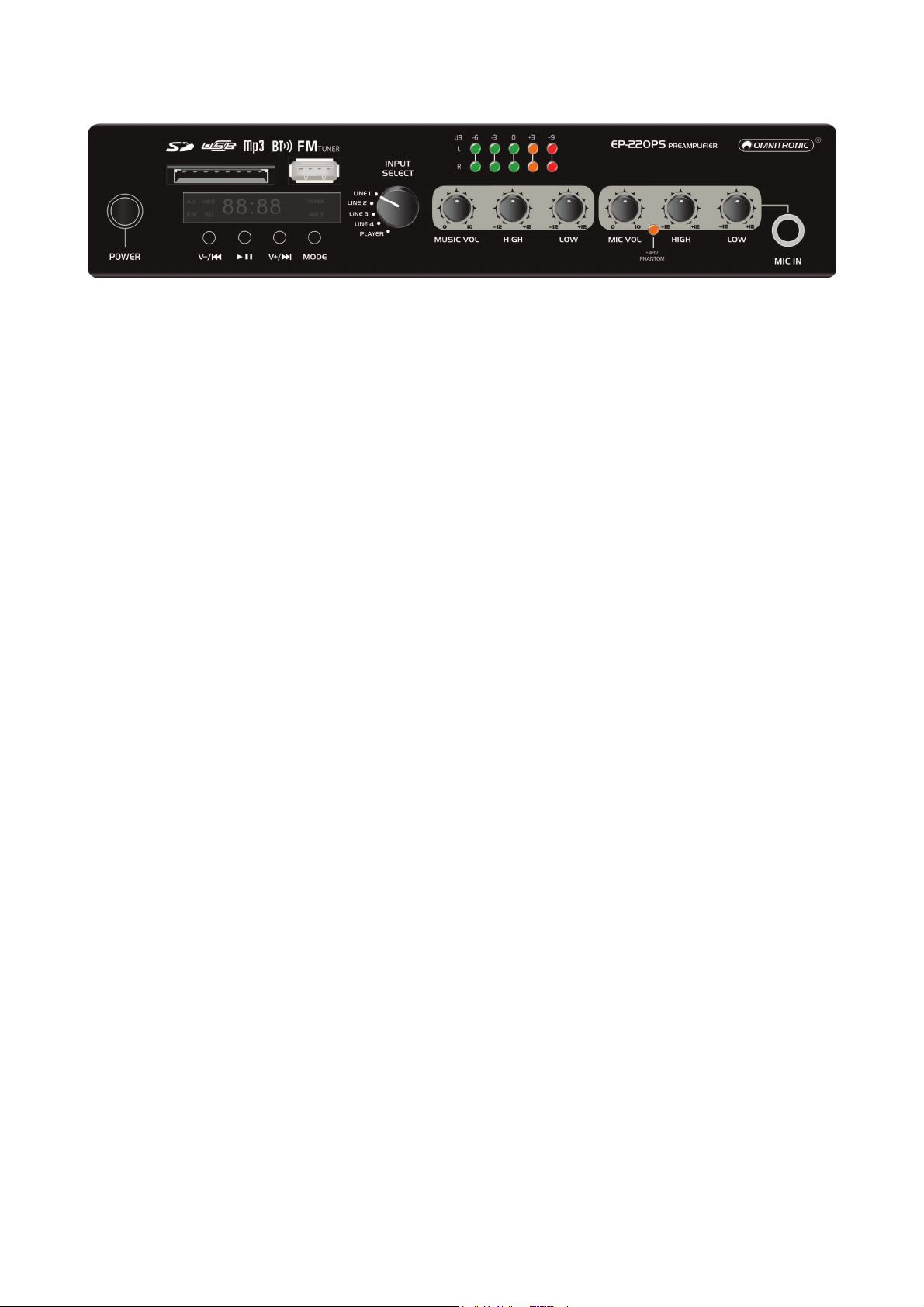

Frontseite .................................................... 6
Rückseite .................................................... 6

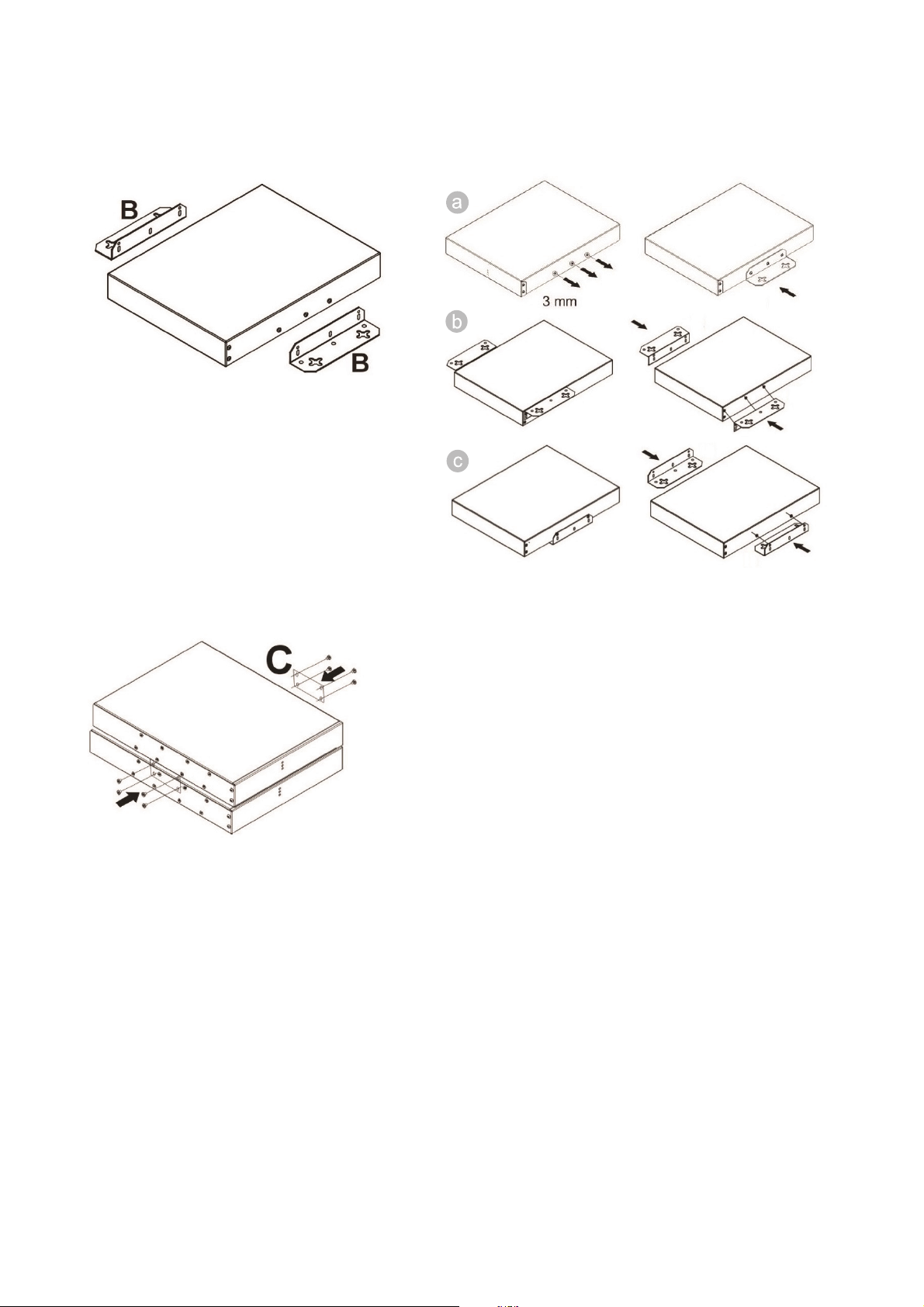

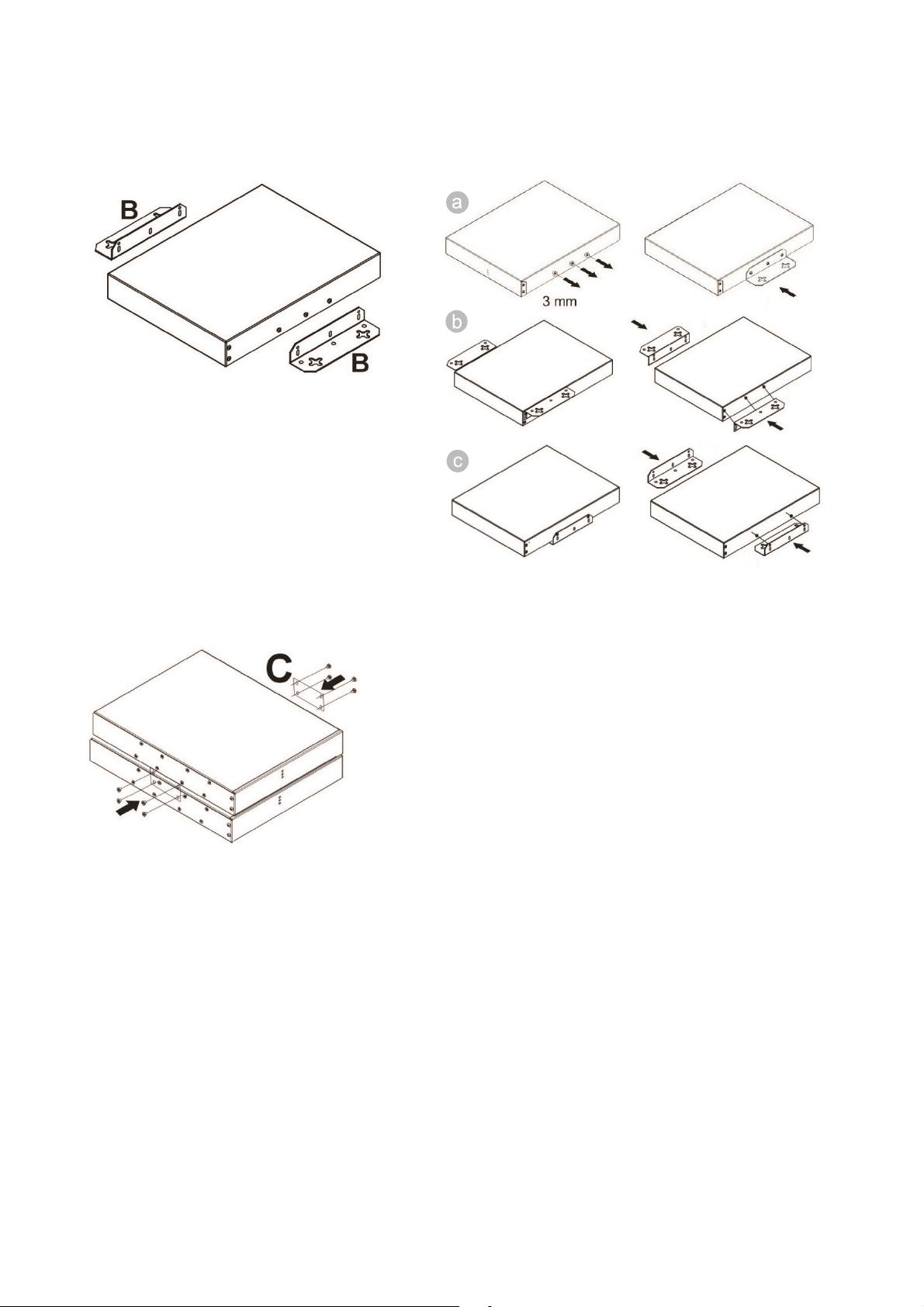

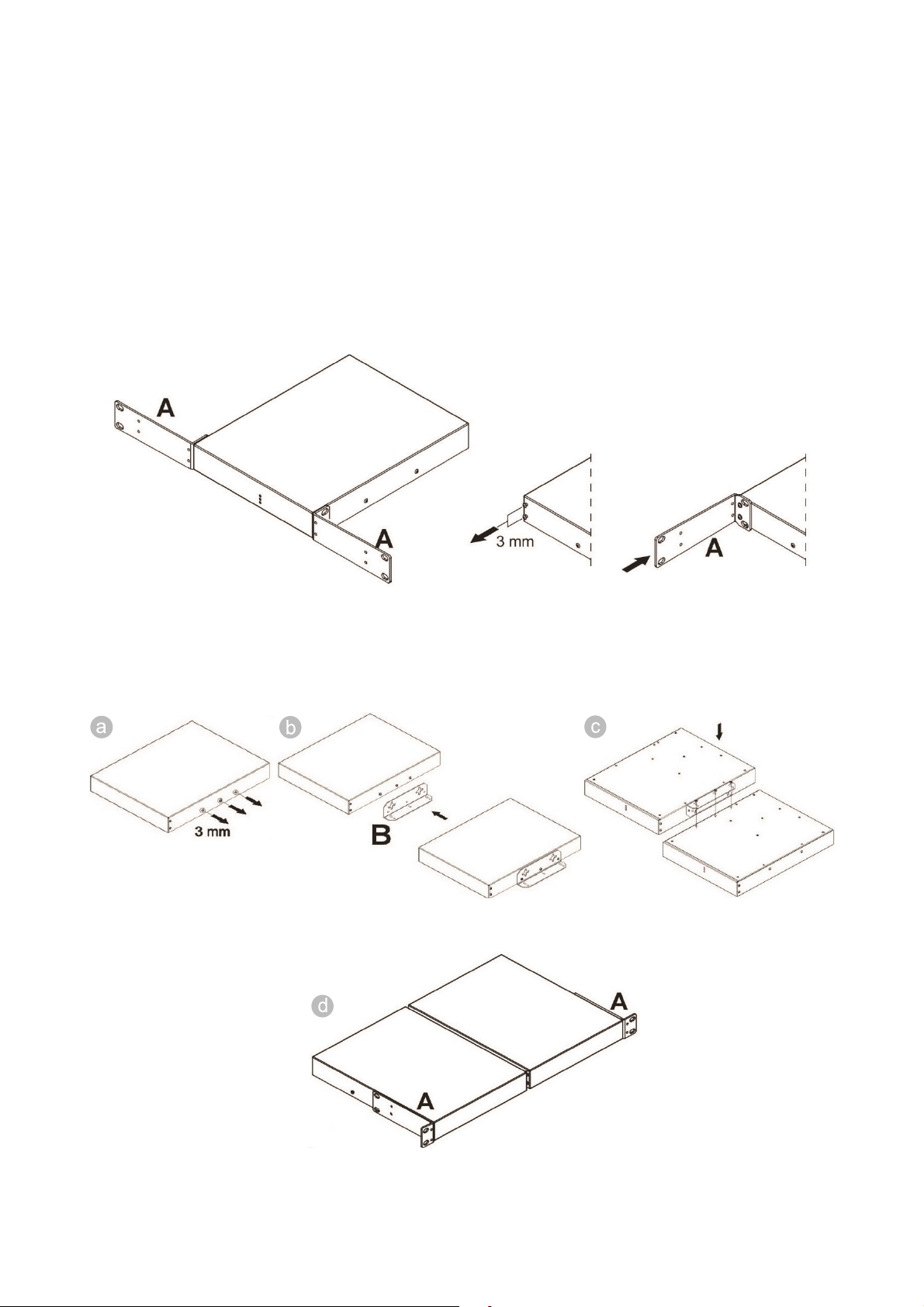

Rackmontage.............................................. 7
Oberflächenmontage .................................. 8
Audioplayer ................................................. 9
Bluetooth-Verbindung mit mobilen
Geräten herstellen .................................... 10
USB-Geräte und Speicherkarten .............. 10
Tuner-Betrieb ............................................ 10
Fernbedienung ......................................... 10
8 Reinigung und Wartung ......................... 11
9 Technische Daten ................................... 11
Stecker- und Anschlussbelegungen ......... 12
Produkt-Updates, Dokumentationen, Software und
Support erhalten Sie unter www.omnitronic.de. Die
neueste Version der Bedienungsanleitung finden Sie im
Downloadbereich des Produkts.
© 2022 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung
des Copyrightinhabers weder ganz noch teilweise
reproduziert werden. Der Inhalt dieses Dokuments kann
ohne vorherige Ankündigung modifiziert werden, wenn
Änderungen in Methodik, Design oder Herstellung dies
erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören
den jeweiligen Eigentümern.
D00138104, Version 1.0, Stand 08/06/2022
Einführung
1
Willkommen bei Omnitronic! Schön, dass Sie sich
für eines unserer Produkte entschieden haben.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie
den Vorverstärker installieren und nutzen. Damit
Sie sich und andere keinen Gefahren aussetzen,
beachten Sie bitte unbedingt alle
Sicherheitshinweise in dieser Anleitung und alle
auf dem Gerät angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die
Artikelnummer: 10007081. Bitte bewahren Sie
dieses Dokument für weiteren Gebrauch auf und
geben Sie es ggf. an nachfolgende Besitzer
weiter.
.
Page 4
4
• DE
Leitung
Pin International
Sicherheitshinweise
2
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bestimmungsgemäße Verwendung
•
Der Vorverstärker eignet sich für allgemeine
Beschallungen im professionellen Bereich. Das Gerät
wurde ausschließlich zur Verwendung in
Innenräumen konzipiert.
Inbetriebnahme
•
Packen Sie das Gerät aus und überprüfen Sie es
sorgfältig auf Transportschäden, bevor Sie es
verwenden. Im Schadenfall nehmen Sie das Gerät
nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
•
Heben Sie die Verpackung auf. Um das Gerät bei
Transport und Lagerung optimal vor Erschütterungen,
Staub und Feuchtigkeit zu schützen, benutzen Sie
bitte die Originalverpackung.
Schutzklasse
•
Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung
und Frequenz mit dem Typenschild des Gerätes
genau übereinstimmt. Ungeeignete Spannungen und
ungeeignete Steckdosen können zur Zerstörung des
Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
•
Lassen Sie die Netzleitung nicht mit anderen Kabeln
in Kontakt kommen! Seien Sie vorsichtig beim
Umgang mit Netzleitungen und -anschlüssen. Fassen
Sie diese Teile nie mit feuchten Händen an! Feuchte
Hände können tödliche Stromschläge zur Folge
haben.
•
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen
bringen. Bei Missachtung kann es zu
Beschädigungen der Netzleitung, zu Brand oder zu
tödlichen Stromschlägen kommen.
•
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss
stets eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel
beschädigt werden, was zu tödlichen Stromschlägen
führen kann.
•
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen
werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem
Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Metallteile
•
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile.
Sollten auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.
Flüssigkeit
•
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät
hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
Page 5
5
• DE
Umgebungsbedingungen
•
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
•
Verwenden Sie das Gerät nicht bei Gewitter.
Überspannung könnte das Gerät zerstören. Das
Gerät bei Gewitter allpolig vom Netz trennen
(Netzstecker ziehen).
•
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
•
Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist
und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Installation
•
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder
Inbetriebnahme des Geräts. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
Inbetriebnahme
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen,
die sich nicht mit dem Gerät auskennen. Wenn
Geräte nicht mehr korrekt funktionieren, ist das meist
das Ergebnis von unsachgemäßer Bedienung!
•
Bevor das Gerät eingeschaltet wird, müssen alle
Fader und Lautstärkeregler auf Null oder auf
Minimum gestellt werden. Endstufen immer zuletzt
einschalten und zuerst ausschalten! Schließen Sie
das Gerät nur im ausgeschalteten Zustand an!
Schließen Sie die Ein- oder Ausgänge niemals an
eine Stromquelle an (Batterie, o.ä.). Vermeiden Sie
unter allen Umständen, dass Ausgang mit Ausgang
verbunden wird!
Reinigung und Wartung
•
Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.
•
Im Geräteinneren befinden sich außer der Sicherung
keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten
Fachhandel vorbehalten! Sollten einmal Ersatzteile
benötigt werden, verwenden Sie bitte nur
Originalersatzteile.
Eigenmächtige Veränderungen und Garantie
•
Beachten Sie bitte, dass eigenmächtige
Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind.
•
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischem Schlag, etc. verbunden.
Umweltschutz
3
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.
eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Page 6
6
• DE
Bedienelemente und Anschlüsse
4
Frontseite
Nr. Element Funktion
1 Netzschalter POWER
2 Audioplayer mit vier
Bedientasten, USB-Port und
SD-Kartensteckplatz
3 Wahlschalter INPUT SELECT
4 Regler MUSIC VOL
LED-Pegelanzeige
5
Klangregler HIGH und LOW Regeln die Bässe und Höhen für das Ausgangssignal
6
Regler MIC VOL Regelt die Mikrofonlautstärke
7
LED +48 V PHANTOM Leuchtet bei aktivierter Phantomspeisung
8
Klangregler HIGH und LOW Regeln die Bässe und Höhen für das Mikrofonsignal
9
Eingang MIC IN Mikrofoneingangsbuchse (6,3-mm-Klinke)
10
Schaltet das Gerät ein und aus
• ► : Wiedergabe/Pause und automatischer Senderspeicher
• V-/ und V+/
leiser/lauter (langer Tastendruck)
•
MODE: Zur Wahl der Signalquelle (Bluetooth, SD-Karte, USB oder Radio)
Zur Wahl der Signalquelle (LINE 1/2/3/4 oder Audioplayer)
Regelt die Gesamtlautstärke
5-stellige Pegelanzeige für das Ausgangssignal
Rückseite
: Titel bzw. Sender zurück/vor (kurzer Tastendruck) und
Nr. Element Funktion
11 Eingang EMC INPUT
12 DIP-Schalter für den
Mikrofoneingang
13 Antennenanschluss
14 Eingänge LINE 1‒4
15 Ausgänge OUTPUT
16 Netzanschluss
Line-Pegel-Eingang (Schraubklemmen) für wichtige Durchsagen. Sobald
ein Signal an diesem Eingang anliegt, werden die anderen Signalquellen
stumm geschaltet.
Schalter 1: Phantomspeisung an (untere Position) oder aus (obere Position)
Schalter 2: Prioritätsfunktion an (untere Position) oder aus (obere Position)
Anschluss für die beiliegende Wurfantenne.
Stereo-Eingänge (Cinch) für den Anschluss von Audiogeräten mit LinePegel (z. B. CD-Player, Tuner)
Unsymmetrische und symmetrische Stereo-Ausgänge mit Cinch-Buchsen
und Steckschraubklemmen zum Anschluss an Geräte mit Line-PegelEingängen (z. B. aktive Lautsprecher oder Verstärker)
Stecken Sie hier die Netzleitung ein.
Page 7
7
• DE
Installation
5
Das Gerät kann als Tischgerät verwendet werden oder mit dem beiliegenden Montagematerial bspw. an der
Wand oder in ein 19“-Rack (483 mm) montiert werden. Die Schrauben sollten nicht länger als 8 mm sein.
Nutzen Sie zur Sicherheit die beiliegenden Schrauben, um Fehler und Schäden am Gerät zu vermeiden.
Gerätefüße zum Aufkleben unter die Ecken des Geräts gehören ebenfalls zum Lieferumfang. Achten Sie bei
der Standortwahl darauf, dass Luft ungehindert durch alle Lüftungsschlitze entweichen kann, damit eine
ausreichende Kühlung gewährleistet ist. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.
Rackmontage
Für den Einbau eines Geräts in ein Rack entfernen Sie je 2 Schrauben an den Seiten des Geräts und
schrauben die langen Winkel (Typ A) wie abgebildet fest. Schieben Sie das Gerät in das Rack und
befestigen Sie es mit 4 M6-Schrauben.
Mit Hilfe eines kurzen Winkels (Typ B) und zwei langer Winkel (Typ A) können 2 Geräte nebeneinander
montiert und in ein Rack eingebaut werden. Entfernen Sie zuerst 3 Schrauben an den Seiten des ersten
Geräts (Abb. a) und befestigen Sie den kurzen Winkel (Abb. b). Legen Sie dann beide Geräte
nebeneinander über Kopf. Entfernen Sie die Schrauben an der Unterseite des zweiten Geräts (Abb. c),
schieben Sie die Geräte zusammen und schrauben Sie den kurzen Winkel am zweiten Gerät fest.
Befestigen Sie zum Schluss die langen Winkel (Typ A) wie oben beschrieben und montieren Sie die
verbundenen Geräte in das Rack (Abb. d).
Page 8
8
• DE
Oberflächenmontage
Mit Hilfe der kurzen Winkel (Typ B) ist es möglich, das Gerät vertikal an einer Wand oder kopfüber unter
einem Tisch zu befestigen. In letzterem Fall drehen Sie die Winkel einfach um (Abbildung b). Sollen die
Winkel unauffällig unter dem Gerät versteckt werden, beachten Sie Abbildung c. Entfernen Sie in jedem Fall
je 3 Schrauben an den Seiten des Geräts und schrauben Sie die Winkel fest.
Mit Hilfe der Verbindungsplatte C können 2 Geräte übereinander montiert werden. Entfernen Sie dazu je 2
Schrauben an den Seiten des Geräts und schrauben die Verbindungsplatte wie abgebildet fest.
Page 9
9
• DE
Anschlüsse
6
1) Es können vier Audiogeräte mit Line-Pegel (z. B. CD-Player, Mischpult) über die Stereo-Cinch-Buchsen
LINE INPUT 1 bis 4 angeschlossen werden. Achten Sie darauf, dass die Belegung für den linken (L)
und rechten (R) Kanal an den Geräten übereinstimmt.
2) An die Buchse MIC IN kann ein Mikrofon über einen 6,3-mm-Klinkenstecker angeschlossen werden.
Zum Zuschalten der Prioritätsfunktion, stellen Sie DIP-Schalter 1 in die untere Position. Bei einer
Mikrofondurchsage wird die Lautstärke der anderen Signalquellen dann automatisch gesenkt. Nach der
Mikrofondurchsage wird der Pegel der anderen Signalquellen wieder angehoben.
Zum Zuschalten einer +48-V-Phantomspeisung für Kondensatormikrofone stellen Sie DIP-Schalter 2 in
die untere Position.
Achtung!
Wird die Phantomspeisung zugeschaltet, darf kein unsymmetrisches Mikrofon angeschlossen sein, da
dieses beschädigt werden kann. Um Schaltgeräusche zu vermeiden, aktivieren Sie die
Phantomspeisung nur, wenn der Vorverstärker ausgeschaltet oder alle Ausgangsregler auf Minimum
gestellt sind.
3) Verwenden Sie die Schraubklemmen EMC INPUT zum Anschluss einer Telefonanlage. Sobald ein
Signal an diesem Eingang anliegt, werden die anderen Signalquellen stumm geschaltet.
4) Aktive Lautsprecher, Endverstärker oder andere nachfolgende Geräte mit Line-Pegel können
unsymmetrisch an die Cinch-Buchsen und/oder symmetrisch an die Steckschraubklemmen
angeschlossen werden. Symmetrische Signalübertragung gewährleistet eine bessere
Störunterdrückung bei langen Kabelwegen. Für den unsymmetrischen Anschluss die Klemmen „−“ und
„G“ des jeweiligen Ausgangs miteinander verbinden. Dann den Signal-Leiter an die Klemme „+“ des
Ausgangs anschließen und den Masse-Leiter an die Klemme „G“. Die Anschlussklemmen können zur
leichteren Handhabung aus den Steckverbindungen gelöst und nach dem Anschluss wieder
aufgesteckt werden.
5) Für UKW-Empfang schließen Sie die beiliegende Antenne an die Buchse FM ANT an und rollen sie
aus.
6) Schließen Sie das Gerät nach dem Anschließen aller Geräte über das beiliegende Netzkabel ans Netz
an. Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt
erlaubt.
Bedienung
7
1) Vor dem ersten Einschalten die beiden Lautstärkeregler ganz zurück auf Null stellen, um eine zu hohe
Lautstärke beim Einschalten auszuschließen.
2) Zum Ein- und Ausschalten des Geräts den Netzschalter POWER betätigen.
3) Wählen Sie mit dem Wahlschalter INPUT SELECT die Signalquelle an und stellen Sie mit dem
Pegelregler MUSIC VOL die gewünschte Lautstärke ein. Die 5-stufige LED-Kette zeigt den
Ausgangspegel an. Bei Übersteuerung leuchten die roten LEDs. Leuchten sie ständig, drehen Sie den
Pegelregler etwas zurück.
4) Stellen Sie mit den Klangreglern das gewünschte Klangbild ein. Durch Verstellen der Regler lassen sich
die Höhen (Regler HIGH) und Bässe (Regler LOW) anheben bzw. senken. Stehen die Regler in
Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
5) Mischen Sie das Mikrofonsignal mit dem Pegelregler MIC VOL dem Mastersignal zu und stellen Sie
auch hier den Klang mit dem Bass- und Höhenregler ein. Bei aktivierter Prioritätsfunktion wird bei einer
Durchsage die Lautstärke der anderen Signalquellen automatisch gesenkt. Nach der Durchsage wird
der Pegel der anderen Signalquellen wieder angehoben.
Audioplayer
Das Gerät verfügt über einen Audioplayer, mit dem Musik von USB-Geräten und SD-Karten sowie kabellos
von kompatiblen Bluetooth-Geräten wie Smartphones, Tablets und Notebooks wiedergeben werden kann.
Zudem ist ein FM-Tuner mit automatischem Senderspeicher vorhanden. Mit der Taste MODE wählen Sie die
gewünschte Quelle an. Stellen Sie dann den Wahlschalter INPUT SELECT auf die Position PLAYER, um
das Signal des Audioplayers den Ausgängen zuzuweisen. Die Bedienung des Audioplayers kann wahlweise
über die Tasten an der Gerätevorderseite oder über die Fernbedienung erfolgen.
Page 10
10
• DE
Bluetooth-Verbindung mit mobilen Geräten herstellen
Drücken Sie die Taste MODE (mehrfach), bis das Display „
den Pairing-Modus. Aktivieren Sie nun die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die
Gerätesuche. Wählen Sie „
OMNITRONIC
“ aus der Liste aus und verbinden Sie die Geräte. Starten Sie jetzt
die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Auch die Bluetooth-Quelle kann mit der
Fernbedienung bedient werden.
BLUE
“ einblendet. Der Audioplayer wechselt in
USB-Geräte und Speicherkarten
Für die Wiedergabe eines USB-Geräts stecken Sie dieses in den USB-Anschluss ein. Speicherkarten
schieben Sie mit den Kontakten nach oben in den Kartenschlitz. Das Display zeigt „USB“ bzw. „SD“. Nach
dem Einsetzen wird der Datenträger eingelesen und danach die Wiedergabe automatisch gestartet. Mit der
Fernbedienung steuern Sie die Musik bequem aus der Distanz.
Tuner-Betrieb
Durch Drücken der Taste [►] wird der automatische Senderspeicher gestartet (oder Taste U/SD auf der
Fernbedienung). Dieser läuft vorwärts und speichert gut empfangbare Sender in Folge. Mit den Tasten []
und [] werden die gespeicherten Sender aufgerufen. Mit den Zifferntasten [0-9] auf der Fernbedienung
kann ein Sender durch Eingabe seiner Speicherplatznummer direkt angewählt werden.
Fernbedienung
Halten Sie die Fernbedienung beim Betätigen einer Taste immer in Richtung des Sensors am Gerät. Es
muss eine Sichtverbindung zwischen der Fernbedienung und dem Gerät bestehen.
Taste Funktion
Audioplayer an/aus
MODE
►
/
EQ
Vol-/Vol+
RPT
Umschalten zwischen USB/SD/Bluetooth/FM-Tuner
Audioplayer stummschalten
Wiedergabe/Pause
Kurzer Druck: vorheriger/nächster Titel bzw. Sender
Langer Druck: schneller Rück-/Vorlauf
Equalizereinstellungen
Lautstärke verringern/erhöhen
Wiederholfunktion one/all
U/SD (SCN)
0-9
Automatischer Senderspeicher
Titelnummer bzw. Sender direkt anwählen
Hinweise
•
Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen
werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem
ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die
Fernbedienung nicht funktionstüchtig.
•
Lässt die Reichweite der Fernbedienung nach ist die Batterie verbraucht und muss
auswechselt werden. Drücken Sie dazu auf der Rückseite der Fernbedienung den kleinen
Riegel mit der Kerbe nach rechts und ziehen Sie gleichzeitig den Batteriehalter heraus. Für
den Betrieb der Fernbedienung wird eine 3-V-Knopfzelle Typ CR 2025 benötigt. Achten Sie
beim Einsetzen darauf, dass der Pluspol der Knopfzelle im Halter nach oben zeigt.
•
Entnehmen Sie vorsichtshalber die Batterie aus der Fernbedienung bei längerem Nichtgebrauch.
Page 11
11
• DE
Reinigung und Wartung
8
ACHTUNG! Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie zur Reinigung ein fusselfreies,
angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem
autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung
dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem
Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur
Verfügung.
Technische Daten
9
EP-220PS
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 8 W
Frequenzbereich: 20-20000 Hz, ± 0,5 dB
Klirrfaktor: 0,1 %
Geräuschspannungsabstand: 100 dB
Eingangsimpedanz: 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch)
Eingangspfindlichkeit: 1 V
Anschlüsse Eingang:
Line 1-4: Cinch L/R
Mic: 6,3-mm-Klinke, sym. (+48 V Phantomspeisung, zuschaltbar)
EMC: Steckschraubklemmen
Anschlüsse Ausgang: Cinch L/R und Steckschraubklemmen
Steuerelemente: Netzschalter, Quellen-Umschalter, Lautstärke-/Klangregler
LED-Anzeige: Ausgangspegel, Phantomspeisung
Bauweise: Stahlchassis, Aluminiumfront
Audioplayer: Bluetooth, USB, SD(HC), FM-Tuner
Wiedergabeformat: MP3, WMA, WAV
Geeignete Speichermedien: USB-Geräte und SD(HC)-Karten bis 32 GB
Dateisystem: FAT16/32
Empfangsfrequenzen: FM 87,5-108 MHz
Senderspeicher: 32
Bluetooth:
Trägerfrequenz: 2,4 GHz
Reichweite: ca. 10 m
Batterie Fernbedienung: CR2025
Maße (TxBxH): 240 x 215 x 44 mm
Rackeinbau mit 1 HE mit beil. Montagewinkeln
Gewicht: 1,3 kg
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Page 12
12
• DE
Stecker- und Anschlussbelegungen
Der Vorverstärker bietet verschiedene Möglichkeiten für den symmetrischen oder unsymmetrischen
Anschluss professioneller Audiogeräte. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem
Herstellen und Trennen von Verbindungen ausgeschaltet sein oder die Ausgangsregler auf Minimum gestellt
werden. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend
finden Belegungsbeispiele für die jeweiligen Anschlüsse.
Steckverbindung Aufbau Symmetrischer
Anschluss
XLR, männl.
XLR, weibl.
6,3-mm-Klinke, stereo
6,3-mm-Klinke, mono
Cinch
Rot = 2
Schwarz = 3
Schirm = 1
Rot = 2
Schwarz = 3
Schirm = 1
Rot = Spitze
Schwarz = Ring
Schirm = Schaft
Rot = Spitze
Schwarz = Ring
Schirm = unverb.
Rot = Spitze
Schwarz = Schaft
Schirm = unverb.
Unsymmetrischer
Anschluss
Rot = 2
Schirm = 1 + 3
Rot = 2
Schirm = 1 + 3
Rot = Spitze
Schirm = Schaft +
Ring
Rot = Spitze
Schirm = Schaft
Rot = Spitze
Schirm = Schaft
Page 13
13
• EN
EP-220PS PREAMPLIFIER
9.5" preamplifier with audio player, Bluetooth and FM radio
The
EP-220PS
which require quick-access music playback control. It features 2-way tone control and offers four inputs for
audio units with line signal level (e.g. CD player, tuner, mixer). Stream your music wirelessly from your
smartphone, tablet or computer via Bluetooth to the built-in audio player, which also offers an FM tuner and
slots for USB storage devices and SD(HC) memory cards. A remote control is included for convenient control
of the audio player. Via the input selector one of the sources can be selected for playback. The preamplifier
is also provided with an adjustable microphone input. For better intelligibility of an announcement, a priority
function can be activated. Thanks to its separate master outputs the
active speakers or amplifiers.
is particularly suitable for permanent installations in restaurants, gyms and retail locations
EP-220PS
can be directly connected to
Overview of all features
• For quick-access music playback control in restaurants, fitness studios and retail locations
• Built-in audio player with Bluetooth receiver and IR remote control
• Stream music wirelessly from your mobile devices (e.g. smartphone, tablet) via Bluetooth
• USB 2.0 input and SD card slot
• FM tuner with auto scan
• 4 stereo line inputs
• 1 microphone input with controls for volume, bass and treble
• Phantom power and priority circuit switchable for the microphone input
• Controls for overall volume, bass and treble
• Audio source selector
• 5-fold LED level display
• 2 stereo master outputs
• 9.5” desktop console
• Incl. mounting brackets for single and dual rack installation or wall mounting
Page 14
14
• EN
Contents
1 Introduction ............................................. 14
2 Safety Instructions ................................. 15
3 Protecting the Environment .................. 16
4 Operating Elements and Connections . 17
5 Installation ............................................... 18
Rack installation ....................................... 18
Surface mounting ..................................... 19
6 Connections ............................................ 20
7 Operation ................................................. 20
Audio player .............................................. 20
Setting up a Bluetooth connection with
mobile devices .......................................... 21
USB devices and memory cards .............. 21
Tuner mode .............................................. 21
Remote control ......................................... 21
8 Cleaning and Maintenance .................... 22
9 Technical Specifications ........................ 22
Cable connections .................................... 23
For product updates, documentation, software and
support please visit www.omnitronic.de. You can find
the latest version of this user manual in the product’s
download section.
© 2022 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any
form without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing.
All trademarks mentioned herein are the property of
their respective owners.
D00138104,
version 1.0, publ. 08/06/2022
1 Introduction
Welcome to Omnitronic! Thank you for choosing
one of our products. This user manual will show
you how to install and operate the preamplifier.
Users of this product are recommended to
carefully read all warnings in this manual and on
the unit in order to protect yourself and others
from damage.
This user manual is valid for item number:
10007081. Please save this document for future
needs and pass it on to further owners.
Page 15
15
• EN
Cable
Pin International
Safety Instructions
2
CAUTION!
Keep this device away from rain and moisture!
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Intended Use
• The preamplifier is suitable for general
professional PA applications and was designed
for indoor use only.
Unpacking
• Please make sure that there are no obvious
transport damages. Should you notice any
damages, do not take the device into operation
and immediately consult your local dealer.
• Save the package and all packing materials. In
the event that a fixture must be returned to the
factory, it is important that the fixture be returned
in the original factory box and packing.
The occupation of the connection cables is as
follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will
be directly connected with the local power
supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to
be included in the permanent electrical
installation. The device must only be connected
Protection Class
• This device falls under protection class I. The
power plug must only be plugged into a
protection class I outlet. The voltage and
with an electric installation carried out in
compliance with the IEC standards. The electric
installation must be equipped with a Residual
Current Device.
frequency must exactly be the same as stated
on the device. Wrong voltages or power outlets
can lead to the destruction of the device and to
mortal electrical shock.
Liquids
• There must never enter any liquid into power
outlets, extension cords or any holes in the
housing of the device. If you suppose that also a
Power Cord
• Always plug in the power plug least. The power
plug must always be inserted without force.
Make sure that the plug is tightly connected with
the outlet.
• Never let the power cord come into contact with
other cables! Handle the power cord and all
minimal amount of liquid may have entered the
device, it must immediately be disconnected.
This is also valid, if the device was exposed to
high humidity. Also if the device is still running,
the device must be checked by a specialist if the
liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
connections with the mains with particular
caution! Never touch them with wet hands, as
this could lead to mortal electrical shock.
• Never modify, bend, strain mechanically, put
pressure on, pull or heat up the power cord.
Never operate next to sources of heat or cold.
Disregard can lead to power cord damages, fire
or mortal electrical shock.
• The cable insert or the female part in the device
must never be strained. There must always be
sufficient cable to the device. Otherwise, the
cable may be damaged which may lead to
mortal damage.
• Make sure that the power cord is never crimped
or damaged by sharp edges. Check the device
and the power cord from time to time.
Foreign Objects
• There must never be any objects entering into
the device. This is especially valid for metal
parts. If any metal parts like staples or coarse
metal chips enter into the device, the device
must be taken out of operation and
disconnected immediately. Malfunction or shortcircuits caused by metal parts may cause mortal
injuries.
Page 16
16
• EN
Ambient Conditions
• The ambient temperature must always be
between -5° C and +45° C. Keep away from
direct insulation (particularly in cars) and
heaters. The relative humidity must not exceed
50 % with an ambient temperature of 45° C.
• This device must only be operated in an altitude
between -20 and 2000 m over NN.
• Never use the device during thunderstorms.
Over voltage could destroy the device. Always
disconnect the device during thunderstorms.
• This device must never be operated or
stockpiled in surroundings where splash water,
rain, moisture or fog may harm the device.
Moisture or very high humidity can reduce the
insulation and lead to mortal electrical shocks.
• When using smoke machines, make sure that
the device is never exposed to the direct smoke
jet and is installed in a distance of 0.5 meters
between smoke machine and device.
Installation
• Do not shake the device. Avoid brute force when
installing or operating the device. When
choosing the installation spot, please make sure
that the device is not exposed to extreme heat,
moisture or dust. There should not be any
cables lying around. You endanger your own
and the safety of others!
Setup
• Operate the device only after having familiarized
with its functions. Do not permit operation by
persons not qualified for operating the device.
Most damages are the result of unprofessional
operation!
Cleaning and Service
• Disconnect from mains before cleaning! Never
use solvents or aggressive detergents in order
to clean the device! Rather use a soft and damp
cloth.
• There are no serviceable parts inside the device
except for the fuse. Maintenance and service
operations are only to be carried out by
authorized dealers! Should you need any spare
parts, please use genuine parts.
Modifications and Guarantee
• Please consider that unauthorized modifications
on the speaker system are forbidden due to
safety reasons!
• If this device will be operated in any way
different to the one described in this manual, the
product may suffer damages and the guarantee
becomes void. Furthermore, any other operation
may lead to dangers like short-circuit, burns,
electric shock, etc.
Protecting the Environment
3
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used
batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. You
may return your used batteries free of charge to collection points in your municipality and
anywhere where batteries/ rechargeable batteries are sold. By disposing of used devices and
batteries correctly, you contribute to the protection of the environment.
Page 17
17
• EN
Operating Elements and Connections
4
Front panel
No. Element Function
1 POWER switch
2 Audio player with four operating
buttons, USB port and SD card
reader
3 INPUT SELECT switch
4 MUSIC VOL control
LED level display
5
6 LOW and HIGH tone controls
7 MIC VOL control
+48 V PHANTOM LED Lights up when phantom power is activated
8
9 LOW and HIGH tone controls
10 MIC IN input
Turns the unit on and off
• ► : play/pause and auto station memory
• V-/ and V+/: previous/next title (short actuation) and volume up/down
(long actuation)
• MODE: selects the playback source (Bluetooth, SD card, USB or radio)
Selects the signal source (LINE 1/2/3/4 or audio player)
Adjusts the overall volume
5-digit level indication for the output signal
Adjust the low and high frequencies for the output signal
Adjusts the microphone volume
Adjust the low and high frequencies for the microphone signal
Microphone input jack (6.3 mm jack)
Rear panel
No. Element Function
11 EMC input
12 DIP switches for the microphone
input
13 Antenna connection
14 LINE 1‒4 INPUT jacks
OUTPUT jacks
15
16 Power input
Line-level input (screw terminals) for important announcements. As soon
as a signal is present at his input, the other signal sources will be muted.
Switch 1: phantom power on (lower position) or off (upper position)
Switch 2: priority circuit on (lower position) or off (upper position)
Connection for the included antenna.
Stereo RCA inputs for audio units with live level (e.g. CD player, tuner).
Unbalanced and balanced stereo outputs (RCA and plug-in screw
terminals) for connection to units with line level inputs (e.g. mixer or
additional amplifier).
Used to plug in the supplied power cable.
Page 18
18
• EN
Installation
5
The device can be used as a tabletop unit or can fastened to the wall and a 19" (483 mm) rack using the
mounting material provided. The screws should not be longer than 8 mm. The safest way to avoid mistakes
and damage to the device is to use the provided screws. Delivery includes device feet that can be fitted to
the corners of the device. In order to ensure sufficient cooling, air must always be able to flow freely through
all air vents. Steady overheating will damage the amplifier.
Rack installation
To mount a device in a rack, remove 2 screws from each side of the device and screw the long brackets
(type A) in place as shown. Slide the unit into the rack and secure it with 4 M6 screws.
Using a short bracket (type B) and two long brackets (type A), 2 devices can be mounted side by side and
installed in a rack. Start by removing 3 screws from the sides of the first device (Fig. a) and attach the short
bracket (Fig. b). Then place both devices side by side upside-down. Remove the screws from the bottom of
the second unit (Fig. c), align the units and screw the short bracket to the second unit.
Finally, attach the long brackets (type A) as described above and mount the connected devices in the rack
(Fig. d).
Page 19
19
• EN
Surface mounting
Using the short brackets (type B) it is possible to mount the device vertically on a wall or upside down under
a table. In the latter case, simply turn the brackets around (figure b). If the brackets are to be hidden under
the unit, refer to figure c. In each case, remove 3 screws from each side of the device and attach the
brackets.
Using the connection plate C, 2 devices can be mounted on top of each other. To do this, remove 2 screws
from each side of the unit and attach the connecting plate as shown.
Page 20
20
• EN
Connections
6
1) Four audio units with line level (e.g. CD player, tuner, mixer) can be connected to the stereo RCA jacks
LINE INPUT 1 to 4. Always connect the left channel to the white jack and the right channel to the red
jack.
2) Use the MIC IN jack to connect a microphone via a 6.3 mm jack plug.
To enable the priority circuit set DIP switch 1 to the lower position. In case of an announcement the
level of the other signal sources is attenuated. After the announcement, the level of the other signal
sources slowly returns to the original level.
To enable a +48 V phantom power for condenser microphones set DIP switch 2 to the lower position.
Caution!
If the phantom power is switched on, no microphone with unbalanced output must be connected.
Otherwise this microphone may be damaged. To prevent switching noise, only switch on phantom
power when the amplifier is switched off or when all output controls are set to minimum.
3) Use the EMC INPUT screw terminals to connect a telephone system. As soon as a signal is applied to
this input, the other signal sources are muted.
4) For FM reception connect the included antenna to the FM ANT socket and put it in a vertical position.
5) Active speakers, amplifiers or subsequent units with line level can be connected to the unbalanced RCA
outputs and/or to the balanced plug-in screw terminals. Balanced signal transmission will improve
interference suppression. For unbalanced use, connect the terminals “−“ and “G” of the corresponding
output with each other. Then connect the signal conductor to the terminal “+” of the output and the
ground conductor to the terminal “G”. To facilitate handling, it is possible to remove the screw terminals
from their plug-in connections and to reinsert them after connection.
6) Finally connect the preamplifier to a mains outlet with the mains cable. The device uses an auto-range
power supply that accepts input voltages between 100 und 240 volts.
Operation
7
1) Before switching on the preamplifier for the first time, set the two volume controls to zero to make sure
that the initial volume will not be too high.
2) Use the POWER switch to switch the preamplifier on and off.
3) Use the INPUT SELECT switch to select signal source and adjust the desired volume with the MUSIC
VOL control. The 5-step LED row shows the output level. The red LEDs lights up in case of overload. If
they light permanently, slightly turn back the volume control.
4) Adjust the desired sound with the tone controls. By adjusting the tone controls, the high frequencies
(control) and the low frequencies (control LOW) can be boosted or attenuated. With the controls in midposition, the frequency response is not affected.
5) Mix the microphone signal to the master signal with the MIC VOL control and adjust the sound with the
LOW and HIGH controls. If the priority function is activated, the volume of the other signal sources is
automatically lowered when an announcement is made. After the announcement, the level of the other
signal sources slowly returns to the original level.
Audio player
The preamplifier features an audio player for MP3 files from USB storage devices and SD cards as well as
wireless music streaming from your Bluetooth devices such as smartphones, tablets and notebooks. The
integrated FM tuner provides automatic station memory. Use the MODE button to select the desired signal
source. Then set the INPUT SELECT switch to the PLAYER position to assign the signal of the audio player
to the outputs. The audio player can either be operated via the buttons on the front panel or via the remote
control.
Page 21
21
• EN
Setting up a Bluetooth connection with mobile devices
Press the MODE button (repeatedly) until the display indicates “
mode. Now activate the Bluetooth function at the Bluetooth source and start the device scan. Select
“
OMNITRONIC
“ from the list and connect the devices. Then play music at the Bluetooth source as you
normally would. You can operate the Bluetooth source with the remote control, too.
BLUE
“. The audio player will enter the pairing
USB devices and memory cards
Insert a USB device into the USB port and/or a memory card into the card slot. The display indicates “USB“
or “SD“. After loading a data carrier, it is selected as the playback medium and the playback will start
automatically. Use the remote control to operate the music conveniently from a distance.
Tuner mode
The button [►] starts the automatic station memory (or U/SD on the remote Control). The automatic
station memory will be running forward and stores stations with good reception. Stored stations can be called
with the buttons [] and []. For direct selection of a station use the numerical keys [0-9] on the remote
control.
Remote control
When actuating a button, always direct the remote control towards the sensor. There must be no obstacles
between remote control and the sensor.
Button Function
Audio player on/off
MODE
►
/
EQ
Vol-/Vol+
RPT
U/SD (SCN)
0-9
Notes
•
The remote control is supplied with a battery inserted. An insulating foil between the battery and the battery
contacts prevents the battery from being discharged during storage. Prior to the first operation remove the foil
from the battery support on the rear side of the remote control. Otherwise operation of the remote control is not
possible.
•
If the range of the remote control decreases, replace the battery. For this purpose, on
the rear side of the remote control press the small bar with the groove to the right and
at the same time remove the battery support. For operation, one 3 V button cell type
CR 2025 is required. When inserting, pay attention that the positive pole of the button
cell shows upwards in the support.
•
Remove the battery from the remote control as a precaution if the device is not used for a longer period of time.
Switches between USB/SD/Bluetooth/FM tuner
Mute
Play/pause
Short actuation: previous/next title or station
Long actuation: fast rewind/forward
Equalizer settings
Volume down/up
Repeat functions one/all
Automatic station memory
Direct title or station selection
Page 22
22
• EN
Cleaning and Maintenance
8
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! Please use a soft lint-free
and moistened cloth. Never use alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts. If the power supply cable of this device
becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should
you have further questions, please contact your dealer.
Technical Specifications
9
EP-220PS
Power supply: 100-240 V AC, 50/60 Hz
Power consumption: 8 W
Frequency range: 20-20000 Hz, ± 0.5 dB
Distortion factor: 0.1 %
S/N ratio: 100 dB
Input impedance: 20 kΩ (balanced), 10 kΩ (unbalanced)
Input sensitivity: 1 V
Input connectors:
Line 1-4: RCA L/R
Mic: 6.3 mm jack, bal. (+48 V phantom power, switchable)
EMC: Plug-in screw connectors
Output connectors: RCA L/R and plug-in screw connectors
Control elements: Power switch, source selector, level/tone controls
LED indicators: Output level, phantom power
Construction: Steel chassis, aluminum front
Audio player: Bluetooth, USB, SD(HC), FM tuner
Playback format: MP3, WMA, WAV
Available storage media: USB devices and SD(HC) cards up to 32 GB
File system: FAT16/32
Tuner frequency range: FM 87.5-108 MHz
Station memory: 32
Bluetooth:
Carrier frequency: 2.4 GHz
Range: approx. 10 m
Battery remote control: CR2025
Dimensions (DxWxH): 256 x 241 x 44 mm
Rack installation with 1 U with supplied mounting brackets
Weight: 1.7 kg
Specifications are subject to change without notice due to product improvements.
Page 23
23
• EN
Cable connections
The preamplifier offers various possibilities for balanced or unbalanced connection of professional audio
equipment. To avoid interfering noise, switch off the device or set the output controls to minimum prior to
connecting and disconnecting equipment. Be sure to use only high-grade cables. The illustrations below
show the wiring of these cables.
Connector Structure Balanced
connection
XLR, male
XLR, female
6.3mm jack, stereo
6.3 mm jack, mono
RCA
red = 2
black = 3
shield = 1
red = 2
black = 3
shield = 1
red = tip
black = ring
shield = sleeve
red = tip
black = ring
shield = n/c
red = tip
black = sleeve
shield = n/c
Unbalanced
connection
red = 2
shield = 1 + 3
red = 2
shield = 1 + 3
red = tip
shield = sleeve +
ring
red = tip
shield = sleeve
red = tip
shield = sleeve
Page 24
Omnitronic is a brand of Steinigke Showtechnic GmbH
· Andreas
-
Bauer
-
Str. 5
· 97297 Waldbüttelbrunn Germany
.
D00138104 Version 1.0 Publ. 08/06/2022
Loading...
