Omnitronic DMP-103 User Manual

©

Copyright

Nachdruck verboten!

Reproduction prohibited!

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

BEDIENUNGSANLEITUNG

USER MANUAL

DMP-103

MEDIA PLAYER

00071453.DOC, Version 1.0

2/30

00071453.DOC, Version 1.0

3/30

Inhaltsverzeichnis

1. EINFÜHRUNG............................................................................................................................................... 5

2. SICHERHEITSHINWEISE............................................................................................................................. 5

3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 7

4. BEDIENELEMENTE UND ANSCHLÜSSE.................................................................................................. 8

5. INBETRIEBNAHME .................................................................................................................................... 11

5.1 Installation .............................................................................................................................................. 11

5.2 Anschlüsse............................................................................................................................................. 11

5.3 Fernbedienung ....................................................................................................................................... 11

6. BEDIENUNG ............................................................................................................................................... 12

6.1 Fernbedienung ....................................................................................................................................... 12

6.2 Gerät einschalten/ausschalten............................................................................................................... 12

6.3 Tuner-Betrieb ......................................................................................................................................... 12

Sender einstellen................................................................................................................................... 12

Sender speichern .................................................................................................................................. 12

Automatischer Senderspeicher ............................................................................................................. 12

Gespeicherte Sender aufrufen .............................................................................................................. 13

6.4 CD-/USB-Betrieb.................................................................................................................................... 13

CD laden/auswerfen .............................................................................................................................. 13

USB-Gerät laden/entfernen ................................................................................................................... 13

Grundeinstellungen ............................................................................................................................... 13

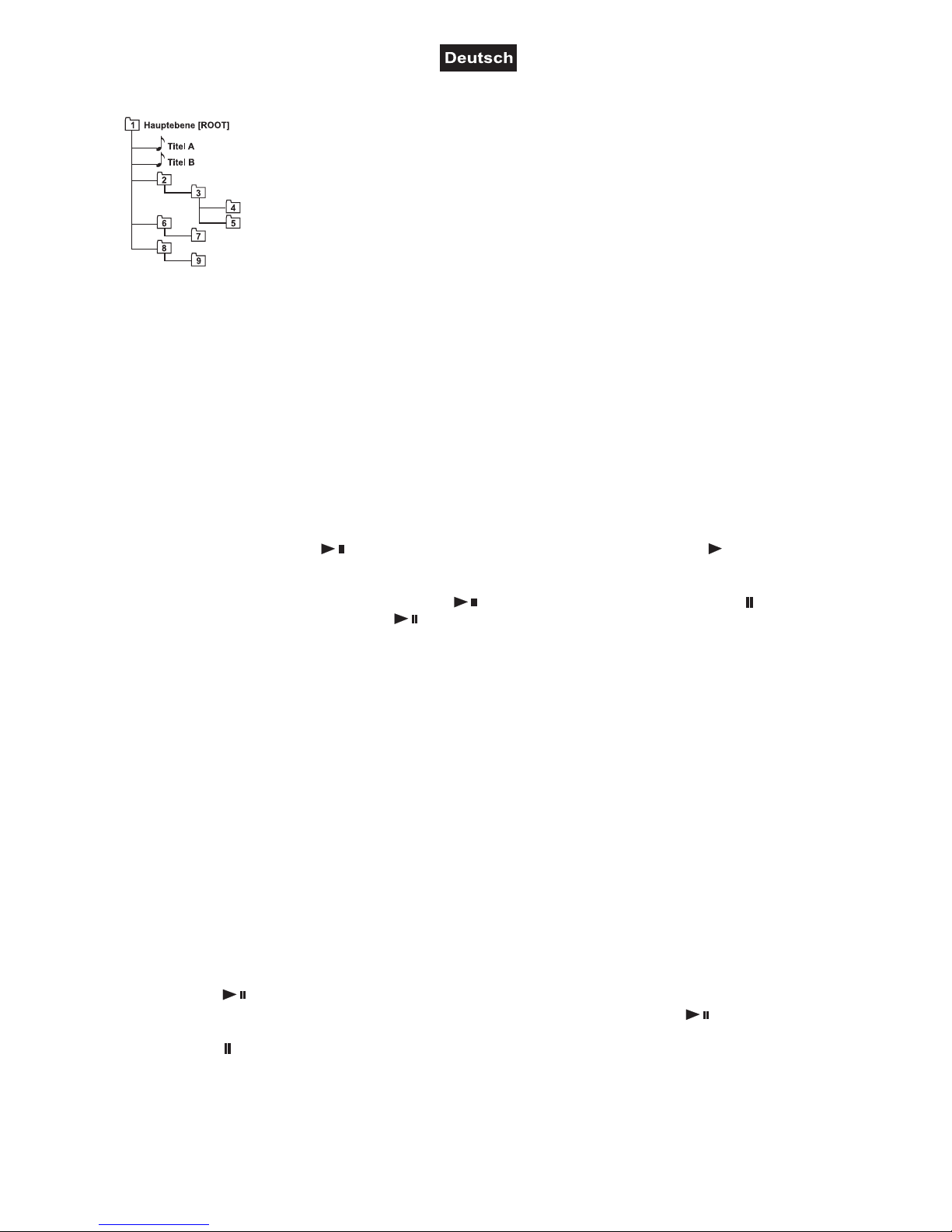

Titel und Ordner anwählen .................................................................................................................... 14

Wiedergabe starten/unterbrechen......................................................................................................... 14

Schneller Vor- und Rücklauf.................................................................................................................. 14

Sprung zum Liedanfang oder einer bestimmte Stelle (Cueing) ............................................................ 14

Wiedergabegeschwindigkeit verändern ................................................................................................ 15

Endlosschleife abspielen ....................................................................................................................... 15

Wiederholfunktionen wählen ................................................................................................................. 15

Zufallswiedergabe wählen ..................................................................................................................... 15

Eigene Titelabfolge programmieren ...................................................................................................... 15

7. PROBLEMBEHEBUNG .............................................................................................................................. 16

8. REINIGUNG UND WARTUNG.................................................................................................................... 16

9. TECHNISCHE DATEN ................................................................................................................................ 17

00071453.DOC, Version 1.0

4/30

Table of contents

1. INTRODUCTION ......................................................................................................................................... 18

2. SAFETY INSTRUCTIONS .......................................................................................................................... 18

3. OPERATING DETERMINATIONS.............................................................................................................. 20

4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 21

5. SET UP........................................................................................................................................................ 24

5.1 Installation .............................................................................................................................................. 24

5.2 Connections ........................................................................................................................................... 24

5.3 Remote control....................................................................................................................................... 24

6. OPERATION ............................................................................................................................................... 25

6.1 Remote control....................................................................................................................................... 25

6.2 Switching on/off...................................................................................................................................... 25

6.3 Tuner operation...................................................................................................................................... 25

Station tuning......................................................................................................................................... 25

Storing stations...................................................................................................................................... 25

Automatic station memory..................................................................................................................... 25

Calling stored stations ........................................................................................................................... 26

6.4 CD player operation ............................................................................................................................... 26

Loading/ejecting a CD ........................................................................................................................... 26

Loading/removing USB devices ............................................................................................................ 26

Basic settings ........................................................................................................................................ 26

Selecting titles and folders .................................................................................................................... 27

Starting playback/pause ........................................................................................................................ 27

Fast forward or reverse ......................................................................................................................... 27

Return to the starting point of the title or to a defined spot (cueing) ..................................................... 27

Pitch adjustment .................................................................................................................................... 28

Playing a continuous loop ..................................................................................................................... 28

Selecting repeat functions ..................................................................................................................... 28

Selecting random play ........................................................................................................................... 28

Programming an individual title sequence............................................................................................. 28

7. PROBLEM CHART ..................................................................................................................................... 29

8. CLEANING AND MAINTENANCE ............................................................................................................. 29

9. TECHNICAL SPECIFICATIONS................................................................................................................. 30

Diese Bedienungsanleitung gilt für die Artikelnummer: 11045007
This user manual is valid for the article number: 11045007

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

00071453.DOC, Version 1.0

5/30

BEDIENUNGSANLEITUNG

DMP-103 Mediaplayer

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für den OMNITRONIC DMP-103 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den DMP-103 aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.Beidie­serSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

00071453.DOC, Version 1.0

6/30

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine
Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut­zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf Minimum
gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

00071453.DOC, Version 1.0

7/30

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
n

icht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten! ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen
zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel
in den dafür vorgesehenen Sammelbehältern entsorgen. Achten Sie beim Einlegen der Batterien auf die
richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern
oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien
nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht
Explosionsgefahr.

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Der DMP-103 ist eine Kombination aus CD-/MP3-Player und UKW-/MW-Tuner und eignet sich
besonders für Festinstallationen (z. B. Restaurants, Fitnessstudios, Einzelhandel, usw.), kann aber auch für
andere Beschallungszwecke eingesetzt werden. Das Gerät besitzt eine ganze Reihe von Funktionen, wie
z. B. regelbare Wiedergabegeschwindigkeit, Cueing, nahtlose Wiedergabe einer Endlosschleife, Einzeltitel­wiedergabe, Zufallswiedergabe und bequeme Steuerung über eine Fernbedienung.

Auf dem DMP-103 lassen sich Audio-CDs/-Rs/-RWs (CD-DA) sowie CDs und USB-Speichermedien mit
Titeln im MP3- und WMA-Format abspielen. Der DMP-103 ist mit einem 40-sekündigen Anti-Shock­Speicher ausgestattet, der Störungen durch Stöße oder Vibration ausgleichen kann.

Dieses Produkt ist nur für den Anschluss an 100-240 V AC, 50/60 Hz ~ Wechselspannung zugelassen. Die
Fernbedienung wird mit zwei 1,5-V-Microbatterien (Typ AAA) betrieben. Das Produkt wurde ausschließlich
zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze,
Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie
gefährden Ihre eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative
Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur
in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00071453.DOC, Version 1.0

8/30

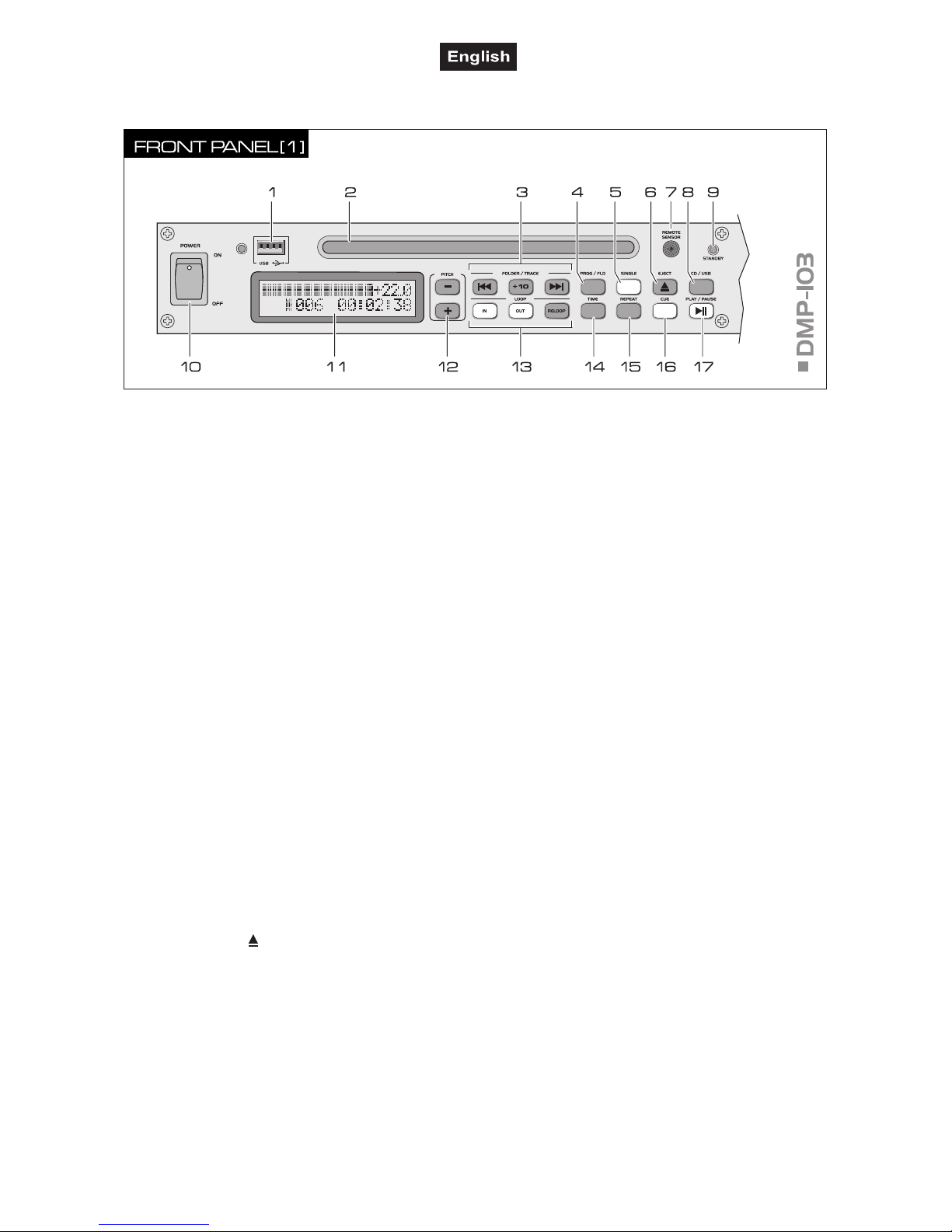

4. BEDIENELEMENTE UND ANSCHLÜSSE

1

USB-Anschluss

USB-Anschluss (Typ A) zum Einstecken eines USB­Speichergeräts.

2 CD-Einzugsschlitz

3 Tasten ,  und +10

• : Mit jedem kurzen Drücken der Taste wird ein Titel
vorgesprungen. Wird die Taste gedrückt gehalten, dient
sie zum schnellen Vorlauf während der Wiedergabe und
zur framegenauen Suche im Pausemodus.

•

: Durch kurzes Drücken der Taste wird an den

Titelanfang gesprungen und mit jedem weiteren
Drücken ein Titel zurück. Wird die Taste gedrückt
gehalten, dient sie zum schnellen Rücklauf während der
Wiedergabe und zur framegenauen Suche im Pause­modus.

•

+10: Durch Drücken der Taste wird um 10 Titel vorge-

sprungen.

4 Taste PROG/FLD

• Audio-CD: Zum Programmieren einer eigenen

Titelabfolge.

• MP3-CD: Zum Anwählen von Ordnern. Durch Drücken

der Taste wird auf den ersten Titel des nächsten
Ordners vorgesprungen.

5 Taste SINGLE

Zur Wahl des Wiedergabemodus:

• Grundeinstellung: Gesamttitelwiedergabe; alle Titel des

Speichermediums werden fortlaufend wiedergegeben

und das Gerät schaltet nach dem letzten Titel auf

Pause

• Durch Tastendruck wird Einzeltitelwiedergabe (rote LED

leuchtet) gewählt: ist ein Titel zu Ende gespielt, schaltet
das Gerät am Anfang des nächsten Titels auf Pause

6 Taste EJECT ( )

Zum Auswerfen und Einziehen der CD. Während des
Abspielens einer CD ist das CD-Laufwerk gegen
unbeabsichtigtes Öffnen verriegelt.

7 Infrarotsensor für die Fernbedienung

8

Umschalter CD/USB

Im Pausemodus kann zwischen den Eingangsquellen CD
und USB umgeschaltet werden. Bei USB-Betrieb leuchtet
die LED neben dem USB-Anschluss.

9 Standby-Anzeige

10 Netzschalter

Schaltet das Gerät ein und aus.

11 Display des CD-Players

12 Tasten PITCH

+ und –

Verändern in 1%-Schritten die Wiedergabegeschwin­digkeit um bis zu ±24 %.
Drücken Sie die Taste „–“, um die Geschwindigkeit
schrittweise zu verringern und die Taste „+“, um die
Geschwindigkeit schrittweise zu erhöhen.

13 Tasten IN, OUT und RELOOP

Tasten zum Speichern und zur Wiedergabe einer
Endlosschleife (Continuous Loop).

• IN: Bestimmt den Startpunkt einer Schleife

• OUT: Bestimmt den Endpunkt einer Schleife, die

daraufhin sofort gestartet wird. Die Schleife wird
solange wiederholt, bis Sie die Taste erneut drücken.

• RELOOP: Startet die erneute Wiedergabe der Schleife

14 Taste TIME

• Audio-CD: Schaltet die Zeitanzeige zwischen
Titelabspielzeit, Titelrestspielzeit und Gesamtrest­spielzeit um.

• MP3-CD: Schaltet die Zeitanzeige zwischen
Titelabspielzeit und Titelrestspielzeit um.

15 Taste REPEAT

Zum Anwählen der Wiederholfunktionen:

• erster Tastendruck (Anzeige 1): ständige Wiederholung
des angewählten Titels

• zweiter Tastendruck (Anzeige F): ständige Wieder­holung aller Titel im angewählten Ordner

• dritter Tastendruck (Anzeige A): ständige Wieder­holung aller Titel

00071453.DOC, Version 1.0

9/30

16

Taste CUE

• Mit Tastendruck im Pausemodu

s oder während der

Wiedergabe stoppt das Gerät und kehrt zum Cue-Punkt
zurück und befindet sich im Pausemodus (rote LED
leuchtet).

• Im Pausemodus kann durch Gedrückthalten der Taste
vorgehört werden. Sobald Sie Ihren Finger wieder von
der Taste nehmen, kehrt das Gerät zum Cue-Punkt
zurück.

• Wenn ein neuer Cue-Punkt gesetzt wird, blinkt die rote
LED wiederholt.

17

Taste

Zum Umschalten zwischen Wiedergabe und Pause.
Während der Wiedergabe leuchtet die blaue LED, im
Pausemodus blinkt sie.

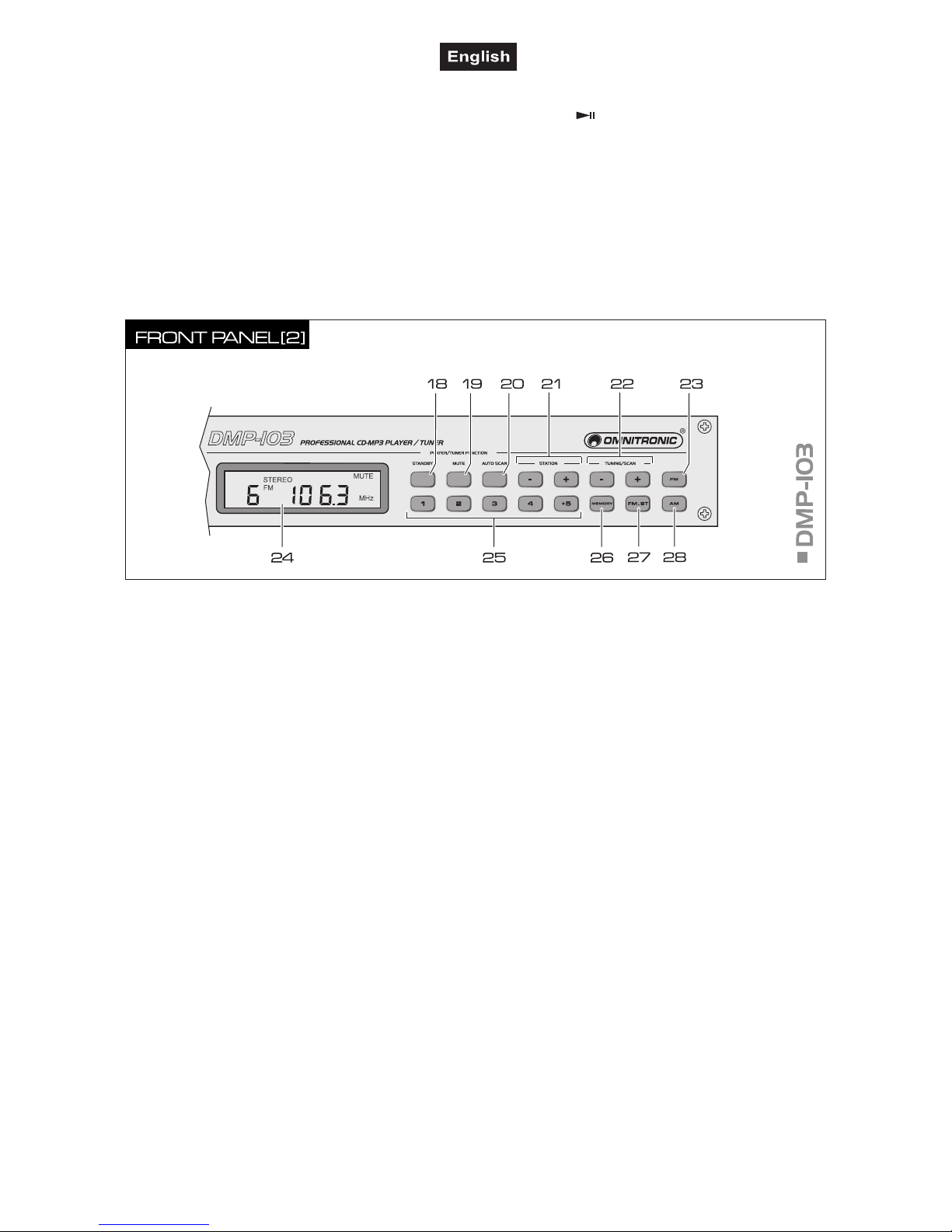

18

Taste STANDBY

Schaltet das Gerät auf Standby.

19 Taste MUTE

Zum Stummschalten des Geräts.

20 Taste AUTO SCAN

Startet den automatischen Senderspeicher.

21 Tasten STATION + und –

Zum schrittweisen Aufrufen der gespeicherten Sender.

22 Tasten TUNING SCAN + und –

Zur Sendereinstellung

• Langer Tastendruck: Der Sendersuchlauf wird gestartet
(vorwärts- bzw. rückwärtslaufend)

• Kurzer Tastendruck: Die Empfangsfrequenz wird
schrittweise erhöht bzw. verringert

23

Taste FM

Zum Umschalten auf UKW-Empfang (Anzeige FM).

24 Display des Tuners

25 Stationstasten 1-4, +5

Zur Direktanwahl der gespeicherten Sender.

26 Taste MEMORY

Zum Speichern von Sendern.

27 Taste FM.ST

Schaltet die Stereofunktion ein und aus.

28 Taste AM

Zum Umschalten auf Mittelwellenbandempfang (Anzeige
AM).

00071453.DOC, Version 1.0

10/30

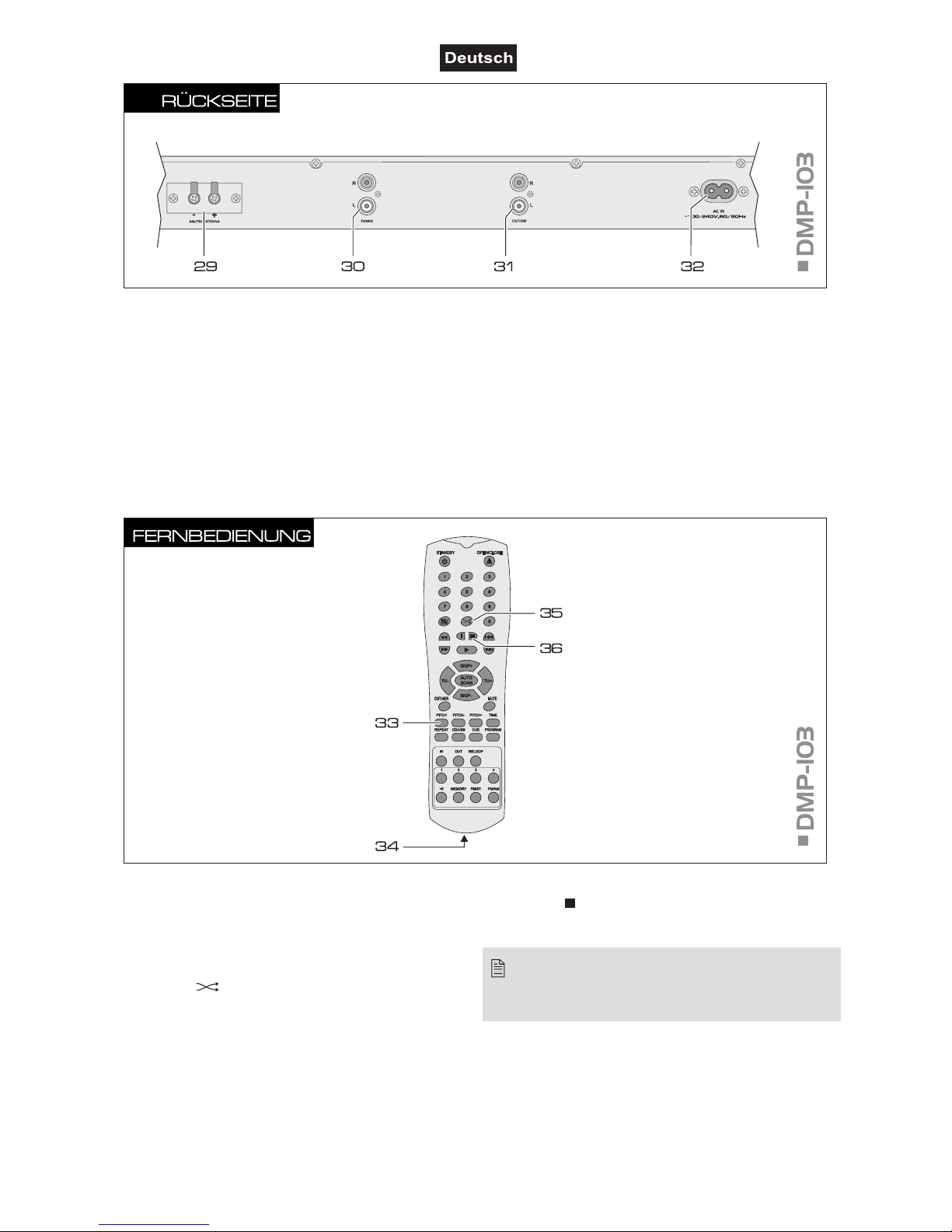

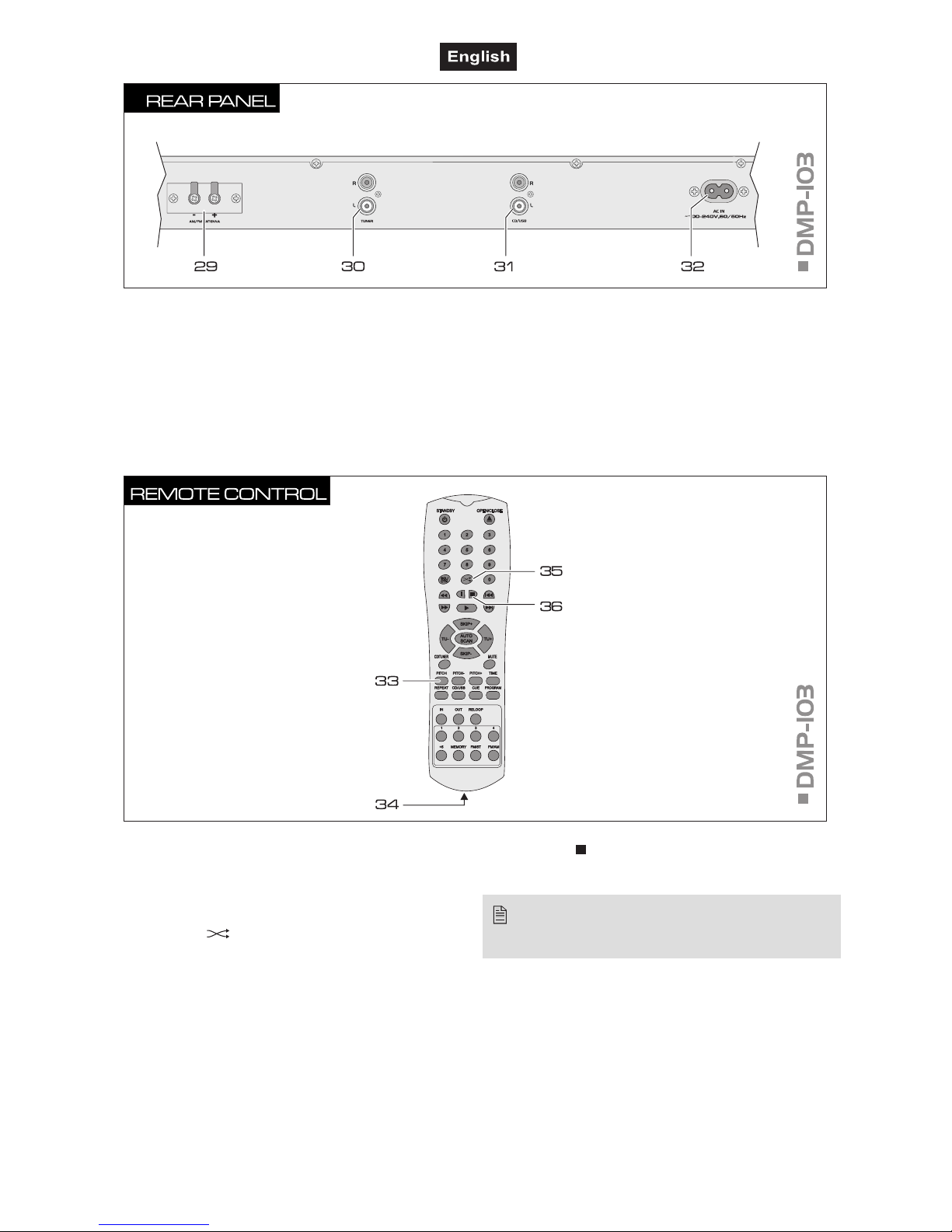

29

Antennenanschluss

Anschluss für eine UKW-Antenne oder Mittelwellen­Antenne. Eine einfache UKW-Wurfantenne liegt dem
Gerät bei.

30 Audioausgang Tuner

Stereo-Ausgang (Cinch, unsymmetrisch) zum Anschluss
an Verstärker, Mischpulte oder andere Geräte mit Line­Pegel-Eingang.

31

Audioausgang CD-Player

Stereo-Ausgang (Cinch, unsymmetrisch) zum Anschluss
an Verstärker, Mischpulte oder andere Geräte mit Line­Pegel-Eingang.

32 Netzanschluss

Stecken Sie hier die beiliegende Netzleitung ein.

33

Taste PITCH

Zum Zurückschalten auf die Standardgeschwindigkeit (0 %).

34 Batteriefach für zwei Microbatterien

35 Taste

Zum Anwählen der Zufallswiedergabe.

36

Taste

Beendet die Wiedergabe.

Alle anderen Tasten haben die gleichen Funktionen

wie die Tasten am Gerät.

00071453.DOC, Version 1.0

11/30

5. INBETRIEBNAHME

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Das Gerät kann mit vier Schrauben M6 im Rack befestigt
werden. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand
zu anderen Geräten vorhanden ist bzw. dass die warme Luft aus dem Rack entweichen kann, um die
Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

5.2 Anschlüsse

Schalten Sie den DMP-103 und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus.

1 Schließen Sie nachfolgende Geräte mit Line-Pegel-Eingängen wie Verstärker oder Mischpult an die

unsymmetrischen Cinch-Ausgänge TUNER und CD/USB auf der Rückseite des Geräts an. Achten Sie
darauf, dass die rechts/links Belegung an den Geräten übereinstimmt.

2 Schließen Sie eine UKW- oder Mittelwellen-Antenne an die Klemmen AM/FM ANTENNA an. Eine

einfache UKW-Wurfantenne liegt dem Gerät bei. Diese wird an die mit einem [+] gekennzeichnete
Klemme angeschlossen.

3 Schließen Sie zum Schluss den DMP-103 mit der beiliegenden Anschlussleitung ans Netz an.

5.3 Fernbedienung
1

Zum Einsetzen der Batterien entfernen Sie die Batteriefachabdeckung auf der Rückseite der
Fernbedienung.

2 Legen Sie zwei 1,5-V-Microbatterien (Typ AAA) wie im Batteriefach angegeben ein. Bringen Sie die

Batteriefachabdeckung wieder an.

3 Wird die Fernbedienung für längere Zeit (ca. 1-2 Wochen) nicht benutzt, nehmen Sie bitte die Batterien

heraus, um das Gerät vor einem eventuellen Auslaufen zu schützen. Bitte beachten Sie auch das
Kapitel Sicherheitshinweise.

ACHTUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.

Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.

Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.

ENTSORGUNGSHINWEIS

Alte und verbrauchte Batterien bzw. defekte Akkus bitte fachgerecht entsorgen.

Diese gehören nicht in den Hausmüll!

Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.

00071453.DOC, Version 1.0

12/30

6. BEDIENUNG

Die Bedienung des DMP-103 kann wahlweise über die Tasten an der Gerätevorderseite oder über die
Fernbedienung erfolgen.

6.1 Fernbedienung
1

Halten Sie die Fernbedienung beim Betätigen einer Taste immer in Richtung des Sensors am Gerät. Es
muss eine Sichtverbindung zwischen der Fernbedienung und dem Gerät bestehen.

2 Lässt die Reichweite der Fernbedienung nach, sind wahrscheinlich die Batterien verbraucht und

müssen ausgewechselt werden.

6.2 Gerät einschalten
1

Schalten Sie den DMP-103 mit dem Netzschalter ein.

2 Das Display des Tuners zeigt die zuletzt gewählte Stationsnummer und die dazugehörige

Empfangsfrequenz. Wird eine Sendung in Stereo ausgestrahlt, erscheint im Display die Anzeige
STEREO.

3 Der CD-Player prüft zunächst ob eine CD geladen ist (Anzeige LOAD CD). Wenn sich eine CD im

Laufwerk befindet, zeigt das Display nach dem Einlesevorgang bei Audio-CDs kurz die Gesamtanzahl
der Titel, die Gesamtspielzeit und anschließend die Informationen zum ersten Titel an. Bei MP3-CDs
wird kurz die Gesamtzahl der Ordner und der Titel des ersten Ordners angezeigt. Ist keine CD
eingelegt, wird „NoDisc" (keine CD) angezeigt.

4 Um den Ton stumm zu schalten, drücken Sie die Taste MUTE (Anzeige MUTE). Zum

Wiedereinschalten des Tons drücken Sie die Taste MUTE erneut.

6.3 Tuner-Betrieb

Sender einstellen

Zum Speichern von Sendern stehen im UKW-Bereich 40 Speicherplätze und im Mittelwellen-Bereich 40
weitere Speicherplätze zur Verfügung.

1 Schalten Sie mit der Tasten AM oder FM auf UKW-Empfang (Anzeige FM) bzw. Mittelwellenempfang

(Anzeige AM).

2 Durch langes Drücken der Taste TUNING [+] (vorwärts) oder TUNING [-] (rückwärts) wird der

Sendersuchlauf gestartet. Der Suchlauf stoppt, sobald ein Sender gefunden wurde. Starten Sie den
Suchlauf so oft, bis der gewünschte Sender empfangen wird.

3 Zur manuellen Feineinstellung kann durch kurzes Drücken der Taste TUNING [+] oder [-] die

Empfangsfrequenz schrittweise erhöht oder verringert werden.

Sender speichern
1

Wählen Sie den Speicherplatz (die Stationsnummer):

• entweder schrittweise mit den Tasten STATION [+]

und [-] oder

• direkt mit den Stationstasten 1 bis 4. Durch Drücken der Taste +5 wird um 5 Stationen
vorgesprungen. Zur Direktwahl des Platzes 5 drücken Sie einmal kurz die Taste +5, für Platz 10
drücken Sie zweimal kurz die Taste +5. Für die Plätze 6 bis 9 drücken Sie kurz die Taste +5 und dann
die entsprechende Stationstaste.

2 Stellen Sie den Sender wie im vorherigen Abschnitt beschrieben ein.
3 Drücken Sie die Taste MEMORY. Im Display blinkt die Speicherplatznummer, wodurch der

Speichermodus signalisiert wird. Drücken Sie die Taste MEMORY erneut, um den Speichervorgang
abzuschließen.

Automatischer Senderspeicher

Gut empfangbare Sender können auch mit dem automatischen Senderspeicher gespeichert werden. Durch
einen Tastendruck auf AUTO SCAN wird der automatische Senderspeicher gestartet. Dieser läuft vorwärts
und speichert sechs Sender in Folge. Es werden nur Sender im angewählten Band gespeichert.

00071453.DOC, Version 1.0

13/30

Gespeicherte Sender aufrufen
1

Zum Aufrufen eines gespeicherten Senders wählen Sie mit der Taste AM oder FM den dazugehörigen
Bereich und drücken die Stationstaste des Senders. Zur Direktwahl des Platzes 5 drücken Sie einmal
kurz die Taste +5, für Platz 10 drücken Sie zweimal kurz die Taste +5. Für die Plätze 6 bis 9 drücken
Sie kurz die Taste +5 und dann die entsprechende Stationstaste.

2 D

ie Sender können auch mit den Tasten STATION [+] und [-] aufgerufen werden. Mit der Taste SKIP

[-] wird auf die vorherige Stationsnummer geschaltet und mit der Taste SKIP [+] auf die nächste

Stationsnummer.

6.4 CD-/USB-Betrieb

CD laden/auswerfen
1

Schieben Sie eine CD mit der beschrifteten Seite nach oben soweit in den Einzugsschlitz, bis sie
automatisch eingezogen wird. Das Display zeigt LOAD CD.

2 Drücken Sie die Taste EJECT ( ), um die CD auszuwerfen. Das Display zeigt OPEN (offen) und die

CD wird ausgeworfen und kann entnommen werden. Unterbrechen oder beenden Sie vor dem
Auswerfen immer zuerst die Wiedergabe mit der Taste

oder der Taste

. Während des Abspielens

einer CD ist das CD-Laufwerk gegen unbeabsichtigtes Öffnen verriegelt.

USB-Gerät laden/entfernen
1 Stecken Sie USB-Geräte in den USB-Anschluss ein. Um von CD auf ein USB-Gerät umzuschalten,

drücken Sie im Pausemodus den Umschalter CD/USB. Bei USB-Betrieb leuchtet die LED neben dem
USB-Anschluss.

2 Um ein USB-Gerät zu entfernen, ziehen Sie es aus dem USB-Anschluss. Beenden Sie vorher immer

zuerst die Wiedergabe mit der Taste

oder der Taste

, um Schäden oder Datenverlust zu

vermeiden.

Hinweise zu Datenträgern

• Das Gerät unterstützt USB-Massenspeichergeräte der Kategorie „Mass Storage Class“ (MSC)

1.0, 1.1, 2.0, einschließlich tragbare Flash-Memory-Geräte und digitale Audioplayer. Externe
Festplattenlaufwerke, optische Speicher wie externe CD-/DVD-Laufwerke werden jedoch nicht
erkannt. Bei Verwendung von bestimmten USB-Geräten ist u. U. keine einwandfreie Wiedergabe
möglich.

• Wird ein Datenträger mit einer großen Anzahl von Ordnern und Dateien eingesetzt, kann der
Einlesevorgang längere Zeit beanspruchen.

Grundeinstellungen

Nach dem Einschalten sind die Grundeinstellungen Gesamttitelwiedergabe und Titelabspielzeit aktiv. Diese
Einstellungen können geändert werden.

1 In der Grundeinstellung Gesamttitelwiedergabe werden alle Titel fortlaufend wiedergegeben bis das

Gerät nach dem letzten Titel auf Pause schaltet. Drücken Sie am Gerät die Taste SINGLE (rote LED
leuchtet) oder auf der Fernbedienung die Taste SGL/CTN, um auf Einzeltitelwiedergabe umzuschalten.
Das Gerät schaltet dann nach jedem gespielten Titel auf Pause.

2 Als Grundanzeige zeigt das Display die bereits gespielte Zeit des aktuellen Titels numerisch in Minuten,

Sekunden und Frames (1 Frame = 1/75 Sekunde). Mit der Taste TIME kann die Zeitanzeige umge­schaltet werden:

• erster Tastendruck: Titelrestspielzeit

• zweiter Tastendruck: Gesamtrestspielzeit (nur bei Audio-CDs)

• dritter Tastendruck: Grundeinstellung
Zusätzlich zur numerischen Zeitanzeige erscheint bei Audio-CDs darüber die grafische Darstellung
durch die Länge des Bargraphs. Die Anzahl der Segmente des Bargraphs erhöht sich mit zunehmender
Abspielzeit. 35 Sekunden vor Ende der Spielzeit beginnt der Bargraph in seiner vollen Länge zu
blinken.

00071453.DOC, Version 1.0

14/30

Titel und Ordner anwählen

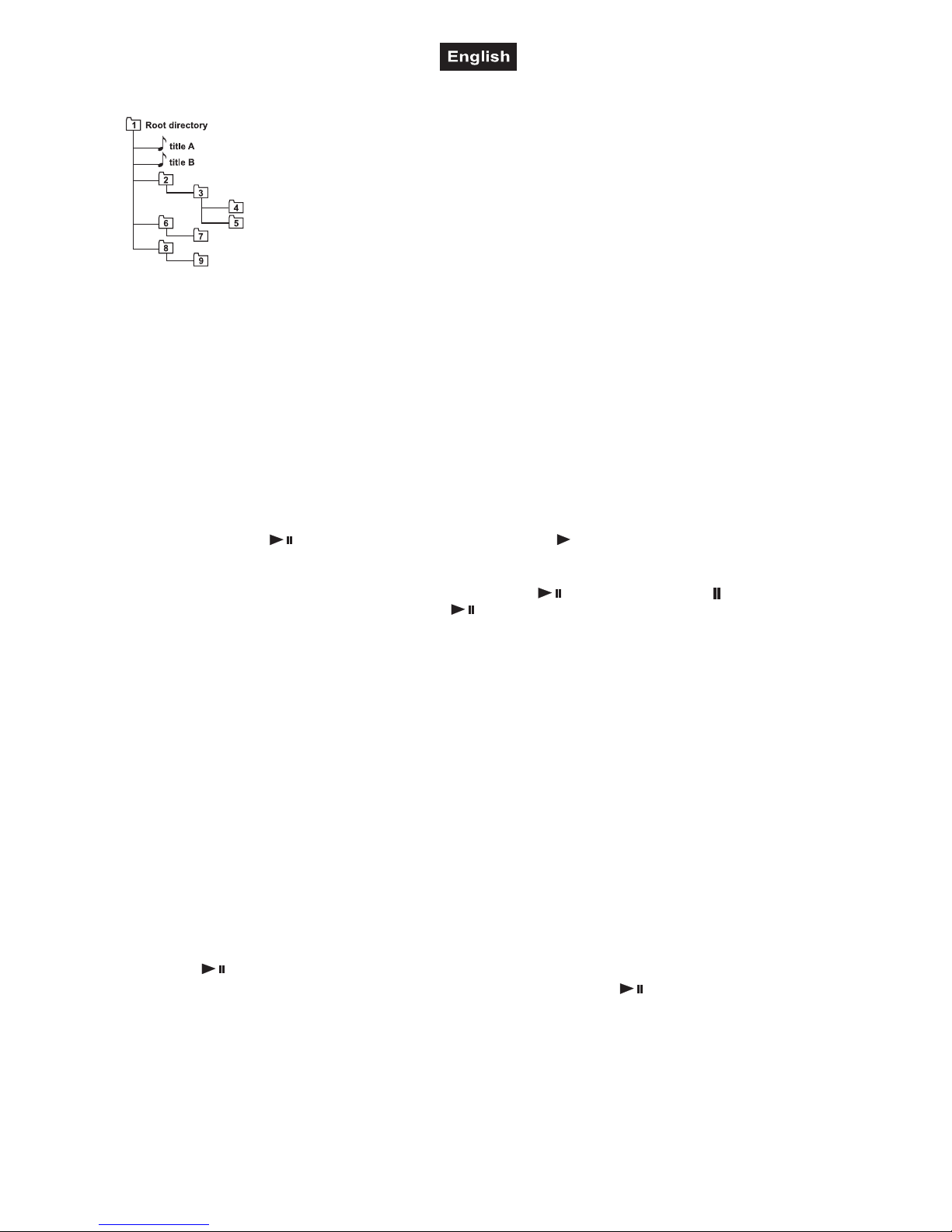

Abb. Wiedergabereihenfolge von Audiodateien

1 Mit den Tasten  und  kann um einen oder mehrere Titel vor- oder zurückgesprungen werden. Mit

jedem Drücken der Taste

 wird ein Titel vorgesprungen. Durch Drücken der Taste  wird an den

Titelanfang gesprungen und mit jedem weiteren Drücken ein Titel zurück. Die Titelnummer erscheint im
Display. Bei MP3-Dateien wird zusätzlich der Interpret und der Titelname durchlaufend in der Textzeile
dargestellt.

2 Bei MP3-CDs lassen sich mit der Taste PROG/FLD Ordner anwählen. Mit jedem Drücken der Taste

wird auf den ersten Titel des nächsten Ordners vorgesprungen.

3 Durch Drücken der Taste +10 wird um 10 Titel vorgesprungen.
4 Mit den Zifferntasten 0-9 auf der Fernbedienung kann ein Titel durch Eingabe seiner Nummer direkt

angewählt werden.

Wiedergabe starten/unterbrechen
1

Drücken Sie die Taste

, um die Wiedergabe zu starten (das Display zeigt

). Während der

Wiedergabe leuchtet die blaue LED. Der Startpunkt des Titels (Cue-Punkt) wird automatisch
gespeichert. Das Gerät kehrt zum Cue-Punkt zurück, indem Sie kurz die Taste CUE drücken.

2 Die Wiedergabe kann jederzeit mit der Taste

unterbrochen werden (das Display zeigt

). Die blaue

LED blinkt. Drücken Sie die Taste

zum Weiterspielen. Die Wiedergabe wird auch unterbrochen

wenn Sie die Taste CUE drücken. Das Gerät kehrt dann zum Cue-Punkt zurück.

Schneller Vor- und Rücklauf

Für schnellen Vor- und Rücklauf verwenden Sie am Gerät die Tasten  und  oder auf der Fernbedienung
die Tasten

 und . Für den schnellen Vorlauf halten Sie die Taste / gedrückt, für den schnellen

Rücklauf die Taste

/. Der Vor- und Rücklauf kann nur innerhalb eines Titels und während der

Wiedergabe erfolgen. Im Pausemodus dienen die Tasten zur framegenauen Suche eines Cue-Punkts.

Sprung zum Liedanfang oder einer bestimmte Stelle (Cueing)

Um schnell zurück zum Liedanfang oder zu einer bestimmten Stelle zu springen, lässt sich temporär auf die
Taste CUE ein Startpunkt (Cue-Punkt) speichern. Der Cue-Punkt wird beim Erreichen oder Anwählen des
nächsten Titels mit dem Anfangspunkt des nächsten Titels überschrieben.

1 Um zum Liedanfang zurückzuspringen, drücken Sie im Pausemodus oder während der Wiedergabe die

Taste CUE. Das Gerät stoppt und kehrt zum Liedanfang (Cue-Punkt) zurück und befindet sich im
Cuemodus (LED der Taste CUE leuchtet rot).

2 Um den Cue-Punkt an einer anderen Stelle des Titels zu setzen, kann er im Pausemodus am Gerät mit

den Tasten  und  oder auf der Fernbedienung mit den Tasten  und  bis auf 1 Frame (1/75
Sekunde) genau bestimmt werden. Die Stelle ist fortlaufend zu hören. Sobald Sie die Wiedergabe mit
der Taste starten, ist ein neuer Cue-Punkt gespeichert (LED blinkt wiederholt).

3 Nach dem Zurückspringen zum Cue-Punkt kann die Wiedergabe mit der Taste gestartet werden.

Alternativ kann auch durch Gedrückthalten der Taste CUE am Gerät vorgehört werden. Das Display
zeigt CUE

. Nach dem Loslassen der Taste kehrt das Gerät zum Cue-Punkt zurück und befindet sich

im Pausemodus. Zum Vorhören mit der Fernbedienung muss die Taste CUE nicht gedrücktgehalten
werden, es reicht aus die Taste erneut zu drücken.

00071453.DOC, Version 1.0

15/30

Wiedergabegeschwindigkeit verändern
1

Mit den Tasten PITCH [+] und [-] kann die Wiedergabegeschwindigkeit in 1%-Schritten um bis zu
±

24 % verändert werden. Drücken Sie die Taste [-], um die Geschwindigkeit schrittweise zu verringern

und die Taste [+], um die Geschwindigkeit schrittweise zu erhöhen. Die Pitch-Prozentzahl wird im
Display angezeigt.

2 Z

um Zurückschalten auf die Standardgeschwindigkeit (0 %) drücken Sie die Taste PITCH auf der

Fernbedienung.

Endlosschleife abspielen

Ein Abschnitt innerhalb eines Titels kann beliebig oft ohne Tonunterbrechung wiederholt werden. Diese
Endlosschleife (Continuous Loop) kann jederzeit überschrieben werden. Durch Anwählen des nächsten
Titels, Wechseln des Datenträgers oder Aus- und erneutes Einschalten wird die Endlosschleife gelöscht.

1 Drücken Sie während der Wiedergabe die Taste IN, wenn der gewünschte Startpunkt der Schleife

erreicht ist.

2 Drücken Sie die Taste OUT, wenn der gewünschte Endpunkt der Schleife erreicht ist. Der Abschnitt

zwischen dem Start- und Endpunkt wird fortlaufend wiederholt.

3 Start- und Endpunkt können im Pausemodus mit den Tasten / und / auch bis auf 1 Frame

(1/75 Sekunde) genau bestimmt werden. Die Stelle ist fortlaufend zu hören bis Sie die Taste IN bzw.
OUT drücken.

4 Um die Schleife zu verlassen und die Musikwiedergabe normal fortzusetzen drücken Sie die Taste

OUT.

5 Zur erneuten Wiedergabe der Schleife drücken Sie die Taste RELOOP.
6 Zum Programmieren einer anderen Schleife innerhalb des Titels, lässt sich der Start- und Endpunkt mit

den Tasten IN und OUT neu festlegen.

Wiederholfunktionen wählen

Mit der Taste REPEAT lassen sich drei Wiederholfunktionen anwählen:

• erster Tastendruck (Anzeige 1): ständige Wiederholung des angewählten Titels

• zweiter Tastendruck (Anzeige F): ständige Wiederholung aller Titel im angewählten Ordner bei MP3-Betrieb

• dritter Tastendruck (Anzeige A): ständige Wiederholung aller Titel der CD

• vierter Tastendruck: das Gerät schaltet auf normale Musikwiedergabe zurück

Zufallswiedergabe wählen

Drücken Sie die Taste

, um die Zufallswiedergabe zu aktivieren. Die Titel werden nun nach dem

Zufallsprinzip abgespielt. Zum Zurückschalten auf normale Wiedergabe drücken Sie die Taste erneut.

Eigene Titelabfolge programmieren

Sollen ausgewählte Titel in einer bestimmten Reihenfolge abgespielt werden, können Sie für Audio-CDs eine
eigene Titelabfolge mit maximal 20 Titeln programmieren. Durch Wechseln des Datenträgers oder Aus- und
erneutes Einschalten wird die Titelabfolge gelöscht. Für MP3-CDs steht die Funktion nicht zur Verfügung.

1 Drücken Sie die im Pausemodus am Gerät die Taste PROG/FLD oder PROGRAM auf der

Fernbedienung, um den Programmiermodus zu aktivieren. Das Display zeigt die erste
Speicherplatznummer P01.

2 Verwenden Sie die Tasten  und , um den ersten Titel für die Titelabfolge auszuwählen.
3 Drücken Sie nach der Titelwahl die Taste PROG/FLD oder PROGRAM, um die Eingabe zu bestätigen.

Das Display zeigt die zweite Speicherplatznummer P02.

4 Fahren Sie auf diese Weise fort, bis die Titelabfolge programmiert ist.
5 Um die Wiedergabe der Titelabfolge zu starten, drücken Sie die Taste

. Das Display zeigt P.

6 Um der Titelabfolge weitere Titel hinzuzufügen, befolgen Sie Schritt 1 bis 5.
7 Um die Titelabfolge zu löschen und wieder zur normalen Wiedergabe zurückzukehren, halten Sie die

Taste PROG/FLD oder PROGRAM gedrückt, bis die Einblendung P erlischt.

00071453.DOC, Version 1.0

16/30

7. PROBLEMBEHEBUNG

Dieses Gerät kann nicht mit konventionellen HiFi-Geräten verglichen werden, auch wenn sich die Geräte in
ihrem Aussehen ähneln. Dieses Gerät wurde besonders stabil gebaut, um den harten Anforderungen beim
Transport und bei Mobildiskotheken gewachsen sein zu können.

Vibrationen durch starke Bassfrequenzen können zum Springen der CDs führen. Um Störungen durch Stöße
oder Vibration zu vermeiden ist der CD-Player mit einem 40-sekündigen Anti-Shock-Speicher und
Gummifüßen ausgestattet.

Wenn bei Ihrem Gerät Probleme auftreten, lesen Sie bitte nachfolgende Übersicht.

Die Veränderung der Abspielgeschwindigkeit (Pitch) ändert die FM-Frequenzen. Sollte auf dem Display öfter
"ERR" erscheinen, sollten die Frequenzen neu eingestellt werden.

1. Ist das Gerät korrekt angeschlossen?

2. Stimmen die Einstellungen an Ihrer Endstufe und an Ihrem Mischpult?

3. Haben Sie die Hinweise dieser Bedienungsanleitung beachtet?

PROBLEM MÖGLICHE URSACHE LÖSUNG

Gerät reagiert nicht beim Anschal­ten.

Stromanschluss unterbrochen Überprüfen Sie den Netzstecker

am Gerät.

Gerät liest nicht CD ist falsch geladen oder

schmutzig

Laden Sie die CD erneut mit
beschrifteten Seite nach oben
bzw. reinigen Sie die CD mit einem
weichen, angefeuchteten Tuch.

Kein Ton Überprüfen Sie die Mischer- und

Endstufenanschlüsse

Eventuell erneut anschließen.

CD springt Gerät ist Vibrationen ausgesetzt Befestigen Sie das Gerät auf

einem stabileren Untergrund.

Liest nicht im Programmodus Gerät ist im Normalmodus Schalten Sie auf Pause und

wiederholen Sie die Program­mierung.

Rauschen Schlechte Mischer- und

Endstufenverbindungen

Überprüfen Sie die Kabel- und
Steckerqualität.

8. REINIGUNG UND WARTUNG

VorWartungsarbeitenunbedingtallpoligvomNetztrennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ­lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie
bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit
gerne zur Verfügung.

00071453.DOC, Version 1.0

17/30

9. TECHNISCHE DATEN

S

pannungsversorgung: 100 - 240 V AC, 50/60 Hz ~
Gesamtanschlusswert: 12 W
Geeignete CDs: CD/-R/-RW im CD-DA- und MP3-Format (12 cm)
Geeignete Speichermedien: USB-Geräte bis max. 32 GB
W

iedergabeformat: WMA, MP3
Geschwindigkeitsanpassung: ±24 %
Frame-Genauigkeit: 1/75 s
Programmspeicher: 20 Titel (Audio-CD)
Display: Titelrestspielzeit, Titelabspielzeit, Gesamtrestspielzeit (Audio-CD)

Interpret, Titelname, Titelrestspielzeit, Titelabspielzeit (MP3-Datei)
Klirrfaktor: 0,1 %
Geräuschspannungsabstand: 60 dB
Frequenzgang: 20 - 20.000 Hz
Tuner-Empfangsfrequenz: FM 87 - 108 Hz

AM 522 - 1620 Hz
Audioausgänge: Stereo-Cinch (CD-Player), Stereo-Cinch (Tuner)
Fernbedienung: 2 x 1,5-V-Microbatterie (Typ AAA)
Maße (LxBxH): 482 x 270 x 44 mm

Rackeinbau, 1 HE
Gewicht: 3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

03.09.2012 ©

00071453.DOC, Version 1.0

18/30

USER MANUAL

DMP-103 Media Player

CAUTION!

Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!

For your own safety, please read this user manual carefully before you initially start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

1. INTRODUCTION

Thank you for having chosen the OMNITRONIC DMP-103. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time. Unpack your DMP-103.

2. SAFETY INSTRUCTIONS

CAUTION!

Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

00071453.DOC, Version 1.0

19/30

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
o

n immediately. The arising condensation water might damage your device. Leave the device switched off

until it has reached room temperature.

Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.

This device falls under protection-class II and features a protective insulation. The power plug must only be
plugged into a suitable outlet. The voltage and frequency must exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock.

Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.

Never let the power cord come into contact with other cables! Handle the power cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.

Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.

The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.

Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the
power cord from time to time.

If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.

Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.

If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.

There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.

There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.

Before the device is switched on all faders and volume controls have to be set to "0" or "minimum" position.

CAUTION: Turn the amplifier on last and off first!

Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.

Keep away children and amateurs!

CAUTION: High volumes can cause hearing damage!

00071453.DOC, Version 1.0

20/30

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

Batteries are hazardous waste which need to be disposed of appropriately. If the device is to be disposed,
the batteries have to be removed first. Make sure that the poles are correct when inserting the battery. Never
let batteries lying around openly as there is the danger that these can be swallowed by children or domestic
animals. Immediately consult a doctor when batteries are swallowed! Leaking or damaged batteries can
cause irritations when getting into contact with the skin. In this case use appropriate protective gloves. Make
sure that the batteries cannot be short-circuited, thrown into the fire and be charged. There is a danger of
explosion. Never spill any liquids on the device. Should any liquid enter the device nevertheless, remove the
batteries immediately. Please let the device be checked by a qualified service technician before you operate
it again. Any damages caused by liquids having entered the device are not subject to warranty!

3. OPERATING DETERMINATIONS

The DMP-103 is a combination of CD/MP3 player and AM/FM tuner and is particularly suitable for
permanent installations (e.g. restaurants, fitness studios, retail locations, etc.) but can also be used for
various other PA applications. The unit features many functions, e.g. adjustable pitch, cueing, seamless
playback of a continuous loop, single title playback, random play or control via IR remote control.

The DMP-103 plays audio CDs/-Rs/-RWs (CD-DA), as well as CDs and USB storage devices with titles
in the MP3 and WMA format.

The DMP-103 is provided with a 40-second anti-shock memory which is able to compensate shocks or
vibrations.

This product is only allowed to be operated with an alternating current of 100-240 V AC, 50/60 Hz ~. The
remote control is allowed to be operated with two 1.5 V micro batteries (type AAA). The product was
designed for indoor use only.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!

The ambient temperature must always be between -5° C and +45° C.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Please use the original packaging if the device is to be transported.

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­circuit, burns, electric shock, etc.

00071453.DOC, Version 1.0

21/30

4. OPERATING ELEMENTS AND CONNECTIONS

1

USB port

USB port (type A) for connecting a USB storage device.

2 CD slot

3 Buttons ,  and +10

• : Each time the button is pressed, the unit will
advance one title. Keep the button pressed for fast
forward in play mode and framewise search in pause
mode.

•

: By pressing the button, the unit will go to the

beginning of the title and with each further actuation,
the unit will go back another title. Keep the button
pressed for fast reverse in play mode and framewise
search in pause mode.

• +10: By pressing the button, the unit will advance 10
titles.

4 Button PROG/FLD

• Audio CD: For programming an individual title
sequence.

• MP3 CD: For selecting folders. Each time the button is
pressed, the unit will go to the first title of the next
folder.

5 Button SINGLE

This button determines the playback mode:

• Basic setting: continuous play of all titles of the data
carrier. The unit stops at the end of the last title.

• Actuation of the button selects single title play (red LED
lights): after playing a title, the unit is set to pause at the
start of the next title

6 Button EJECT ( )

Ejects and retracts the CD. While playing a CD, the CD
drive is locked against unintentional opening.

7 Infrared sensor for the remote control

8

Selector switch CD/USB

In pause mode, short actuation of the button allows
switching between the input sources CD and USB. In
USB mode, the LED next to the USB port lights up.

9 Standby indicator

10 Power on/off

For switching on and off.

11 Display of the CD player

12 Buttons PITCH

+ and –

Change the playback speed in 1% steps up to ±24 %.
Press the button “–“ to decrease the pitch and the button
“+“ to increase the pitch step by step.

13 Buttons IN, OUT, RELOOP

Buttons to memorize and play a seamless continuous
loop.

• IN: Sets the starting point of a loop

• OUT: Defines the end point of a continuous loop which

is instantly started. The loop will continue to play until
the button OUT is pressed once again.

• RELOOP: Starts the loop once again

14 Button TIME

• Audio CD: Switches the time indication between
elapsed, remaining title and total remaining time.

• MP3 CD: Switches the time indication between elapsed
and remaining title time.

15 Button REPEAT

For selecting the repeat functions:

• first actuation of the button (indication 1): continuous
repeat of the title selected

•

second actuation of the button (indication F): continuous

repeat of all titles in the selected folder

• third actuation of the button (indication A): continuous
repeat of all titles

00071453.DOC, Version 1.0

22/30

16

Button CUE

• When pressing the button in pause mode and during
playback the unit stops and returns to the starting point
of the title (cue point) and is in pause mode (red LED
lights).

• When keeping the button pressed in pause mode, the
title is momentarily replayed. As soon as you release
the button the unit instantly returns to the cue point.

• Every time a new cue point is set, the LED flashes
repeatedly.

17

Button

Switches between play and pause. During playback the
blue LED lights, in pause mode it flashes.

18

Button STANDBY

Switches the unit to standby mode.

19 Button MUTE

For muting the unit.

20 Button AUTO SCAN

Starts the auto station memory.

21 Station STATION + and –

For stepwise selection of the stored stations.

22 Station TUNING SCAN + and –

For station tuning

• long actuation: starts automatic station finding in
forward or backward direction

• short actuation: the received frequency is increased or
reduced step by step

23

Button FM

Switches to FM reception (indication FM).

24 Display of the tuner

25 Station buttons 1-4, +5

For direct selection of the stored stations.

26 Button MEMORY

To store stations.

27 Button FM.ST

Switches the stereo function on and off.

28 Button AM

Switches to AM reception (indication AM).

00071453.DOC, Version 1.0

23/30

29

Antenna connection

Connection for an AM or FM antenna. A basic FM

wire aerial antenna is supplied with the unit.

30 Tuner audio output

Stereo output (unbalanced RCA) for connecting an
amplifier, a mixer or other units with line level inputs.

31

CD player audio output

Stereo output (unbalanced RCA) for connecting an
amplifier, a mixer or other units with line level inputs.

32 Power input

Plug in the supplied power cable here.

33

Button PITCH

To return to standard speed (0 %).

34 Battery compartment for two micro batteries

35 Button

For selecting random play.

36

Button

Stops the playback.

All other buttons have the same functions as the

buttons on the player.

00071453.DOC, Version 1.0

24/30

5. SET UP

5.1 Installation

Install the unit on a plane surface or in your rack. For 19" (483 mm) rack installation 1 unit is required. Screw
on the two supplied mounting brackets at the left and right sides of the housing. When mounting the unit into
the rack, please make sure that there is enough space around the device so that the heated air can be
passed on. Steady overheating will damage your device. You can fix the unit with four screws M6 in the rack.

5.2 Connections

Prior to making or changing any connections, switch off the DMP-103 and the units to be connected.

1 Connect subsequent units with line level inputs (e.g. amplifier or mixer) to the unbalanced RCA outputs

TUNER and CD/USB. Make sure that the right/left occupation is the same at the units.

2 Connect an AM or FM antenna to the terminals AM/FM ANTENNA. A basic FM wire aerial antenna is

supplied with the unit. This is connected to the terminal marked with [+].

3 Finally, use the supplied power cable to connect the unit to the mains.

5.3 Remote control
1

To insert the batteries, remove the cover on the rear side of the remote control.

2 Insert two 1.5 V micro batteries (type AAA) as indicated in the battery compartment. Close the

compartment again with the cover.

3 If the remote control is not used for a longer period (approx. 1-2 weeks), please remove the batteries to

prevent damage in case of battery leakage. Please refer to further explanations in chapter Safety
Instructions.

CAUTION!

Danger of explosion when battery is replaced improperly.

Only replace by the same type or similar types recommended by the manufacturer.

Remove empty battery in accordance with the instructions of the manufacturer.

BATTERY DISPOSAL NOTICE

Please dispose of discharged batteries properly.

Batteries are hazardous waste and should not be disposed of with regular domestic waste!

Please take discharged batteries to a collection center near you.

00071453.DOC, Version 1.0

25/30

6. OPERATION

The DMP-103 can either be operated via the buttons on the front panel or via the remote control.

6.1 Remote control
1

When actuating a button, always direct the remote control towards the sensor. There must be no
obstacles between remote control and the sensor.

2 If the range of the remote control decreases, the batteries are probably exhausted and must be

replaced.

6.2 Switching on
1

Switch on the DMP-103 with the power button.

2 The display shows the station number last selected and the corresponding receiving frequency. If a

program is transmitted in stereo, the indication STEREO appears in the display.

3 The CD player will automatically detect if a CD is inserted (indication LOAD CD). If an audio CD is

inserted, the display will shortly indicate the total number of titles and the total remain time followed by
information concerning the first title after the read-in. For MP3 CDs the total number of folders and titles
of the first folder will shortly be displayed. If no CD is inserted "NoDisc" will be displayed.

4 For muting the sound, press the button MUTE (indication MUTE). To switch on the sound again, press

the button MUTE once again.

6.3 Tuner operation

Station tuning

To store stations, 40 storage locations are available in the FM range and 40 further storage locations in the
AM range.

1 Switch to FM reception (indication FM) or AM reception (indication AM) with the buttons AM and FM.
2 Long actuation of the button TUNING [+] (forwards) or TUNING [-] (reverse) starts automatic station

finding. The station finding stops as soon as a station is found. Start the station finding so many times
until the desired station will be received.

3 For manual fine tuning, shortly press the button TUNING [+] or [-] to increase or reduce the received

frequency step by step.

Storing stations
1

Select the storage location (the station number) for the station tuned:

• either in steps with the buttons STATION [+] and [-] or

• directly with the station buttons 1 to 4. By pressing the button +5 the unit will advance 5 stations. For
direct selection of place 5 shortly press button +5 once, for place 10 shortly press button +5 twice. For
places 6 to 9 shortly press button +5 and then the corresponding station button.

2 Tune to a station as described in the previous section.
3 Press the button MEMORY. The station number flashes in the display which signalizes the storage

mode. Press the button MEMORY again to complete the storage procedure.

Automatic station memory

Stations with good reception can also be stored with the automatic station memory. Pressing the button
AUTO SCAN starts the automatic station memory. The automatic station memory will be running forward
and store six stations in the memory. Stations will only be stored in the selected band.

00071453.DOC, Version 1.0

26/30

Calling stored stations
1

To call a stored station, select the corresponding band with the button AM or FM and press the station
b

utton of the station. By pressing the button +5 the unit will advance 5 stations. For direct selection of
place 5 shortly press button +5 once, for place 10 shortly press button +5 twice. For places 6 to 9
shortly press button +5 and then the corresponding station button.

2 S

tations can also be called with the buttons STATION [+]

and [

-]. STATION [-] selects the previous

station number and the button STATION [+] selects the next station number.

6.4 CD player operation

Loading/ejecting a CD
1

Slide in a CD with the lettering upwards so far into the slot until it is retracted automatically. The display
indicates LOAD CD.

2 To eject the CD press the button EJECT ( ). The display will indicate OPEN and the CD will be ejected

and can be removed. Before ejecting the CD always pause the playback with the button

or

terminate it with the button

. While playing a CD, the CD drive is locked against unintentional opening.

Loading/removing USB devices
1 Insert USB devices into the USB port. To switch from the CD to a USB device, set the unit to pause with

the button

and press the selector switch CD/USB. In USB mode, the LED next to the USB port

lights up.

2 To remove a USB device, disconnect it from the USB port. Before removing the USB device always

pause the playback with the button

or terminate it with the button

. Otherwise damage or loss of

data may occur.

Regarding data carriers

• This unit supports MSC (Mass Storage Class) USB storage devices 1.0, 1.1, 2.0 including
external portable flash memory devices and digital audio players. However, hard discs, optical
discs such as external CD/DVD drives will not be recognized. Depending on the device used,
proper playback may not be possible with all USB storage devices.

• When connecting a data carrier with a large number of folders and files, some time may be
required to read in the contents.

Basic settings

After switching on, the modes continuous play and elapsed title time will be active as basic settings. These
settings can be changed.

1 In the basic setting continuous play all titles of are played one after the other and the unit stops at the

end of the last title. Press the button SINGLE

(LED lights red) on the player or the button SGL/CTN on

the remote control to switch to single title play. Then the unit is set to pause at the start of the next title
after playing a title.

2 As a basic setting, the display will show the elapsed time of the current title numerically in minutes,

seconds and frames (1 frame = 1/75 second). With the button TIME the time indication can be switched
over:

• first actuation of the button: remaining title time

• second actuation of the button: total remaining time (only with audio CDs)

• third actuation of the button: return to basic setting
In addition to numerical time indication, the playing time is indicated graphically by the length of the
bargraph for audio CDs. The number of segments of the bargraph will be increased with increased
playing time. The bargraph will begin to flash in its full length 35 seconds before the playing time is
ending.

00071453.DOC, Version 1.0

27/30

Selecting titles and folders

Fig. Audio file playing order

1 With the buttons  and  you can skip one title or several titles in forward or backward direction. Each

time the button  is pressed, the unit will advance one title. By pressing the button , the unit will go
to the beginning of the title and with each further actuation, the unit will go back another title. The title
number is indicated in the display. Additionally, the artist and title name will be displayed as scrolling
text information in the text line for MP3 files.

2 With MP3 CDs folders can be selected with the button PROG/FLD. Each time the button is pressed, the

unit will go to the first title of the next folder.

3 By pressing the button +10, the unit will advance 10 titles.
4 For direct selection of a title with the numerical keys 0-9 on the remote control, enter its number.

Starting playback/pause
1

Press the button

, to start playback (the display indicates

). During playback, the blue LED lights.

The starting point of the title will automatically be stored in the memory as the cue point. The unit will
return to this cue point by shortly pressing the button CUE.

2 Playback can be interrupted at any time with the button

(the display indicates

). The blue LED

starts flashing. To continue, press the button

once again. Pressing the button CUE during playback

also interrupts the playing and returns the title to the cue point.

Fast forward or reverse

For fast forward or reverse, use the buttons  and  on the player or the buttons  and  on the remote
control. For fast forward, keep the button

/ pressed, for fast reverse keep the button / pressed. The

fast forward and reverse function is only possible within a title and in playback mode. In pause mode, the
buttons serve for framewise search of a cue point.

Return to the starting point of the title or to a defined spot (cueing)

To quickly jump back to the starting point of the title or to a defined spot, a starting point (cue point) can be
stored temporarily for the button CUE. The cue point will be overwritten with the starting point of the next title
when the next title is reached or when the next title is selected.

1 To jump to the starting point (cue point) of a title, press the button CUE in pause or play mode. The unit

stops and returns to the cue point and is in cue mode (the LED of the button CUE lights red).

2 To set the cue point at a different spot of the title, the buttons  and  on the player or the buttons 

and  on the remote control can be used for precisely selecting the spot to one frame (1/75 second)

while in pause mode. The current spot is constantly repeated. As soon as playback is started with the
button a new cue point is memorized (LED flashes repeatedly).

3 After jumping to the cue point, playback can be started with the button . Alternatively, you can keep

the button CUE pressed and momentarily play the title. As soon as you release the button the unit
instantly returns to the cue point.

00071453.DOC, Version 1.0

28/30

Pitch adjustment
1

With the buttons PITCH [+] and [-], the playback speed can be adjusted in 1% steps up to ±24 %. Press
t

he button [-] to decrease the pitch step by step and the button [+] to increase the it. The pitch

percentage is indicated in the display.

2 To return to standard speed (0 %), press the button PITCH on the remote control.

Playing a continuous loop

A section within a title can be repeated as a seamless continuous loop as many times as desired. This loop
can be overwritten at any time and is deleted when selecting another title, changing the data carrier, or
switching the unit off and on again.

1 During playback shortly actuate the button IN when the desired starting point of the loop is reached.
2 Shortly actuate the button OUT when the desired end point of the loop is reached. The section between

the starting point and the end point of the loop is continuously repeated.

3 To set the starting and end point precisely to 1 frame (1/75 second) set the unit to pause and use the

buttons

/ and / to go to the exact spot. The current spot is constantly repeated until you press

the button IN or OUT.

4 To exit the loop and to continue the title, press the button OUT.
5 To restart the loop, press the button RELOOP.
6 To program another loop, redefine the starting and the end point with the buttons IN and OUT.

Selecting repeat functions

With the button REPEAT three repeat functions can be selected:

• first actuation of the button: continuous repeat of the selected title (indication 1)

• second actuation of the button: continuous repeat of all titles in the selected folder with MP3 files (indication F)

• third actuation of the button: continuous repeat of all titles of the CD (indication A)

• fourth actuation of the button: return to normal play

Selecting random play

To activate random play, press the button

. The titles are now played in random order. To return to

normal play, press the button once again.

Programming an individual title sequence

For playing selected titles in a certain order, an individual title sequence with up to 20 titles can be
programmed for audio CDs. This sequence will be deleted by ejecting the CD or switching the unit off and on
again. For MP3 CDs this function is not available.

1 In pause mode, press the button PROG/FLD on the player or PROGRAM on the remote control to

activate the programming mode. The display indicates the first memory location number P01.

2 Use the buttons  and  to select the first title for the title sequence.
3 After the title selection, press the button PROG/FLD or PROGRAM to confirm the selection. The display

will show the second memory location number P02.

4 Proceed in the same way for all further titles until the title sequence has been programmed.
5 To start the playback of the title sequence, press the button

. The display will show P.

6 To add further titles to the title sequence, follow steps 1 to 5.
7 To delete the title sequence and to continue normal play, keep the button PROG/FLD or PROGRAM

pressed until the insertion P will be extinguished.

00071453.DOC, Version 1.0

29/30

7. PROBLEM CHART

This CD player cannot be compared to conventional hi-fi players–even if they have almost the same
appearance. This player is much more rugged in order to withstand the strenuous road use and consistent
transports of mobile discotheques.

Vibrations caused by of powerful low frequencies may lead to skipping of the CD. This CD player is provided
with a 40-second anti-shock memory and rubber feet to compensate shocks or vibrations.

Should you have further problems, please refer to the chart below.

The adjustments of the pitch control change the FM frequencies. Should the display repeatedly show "ERR"
adjust the frequencies.

1. Have the connections correctly been carried out?

2. Is your amplifier and your mixer properly adjusted?

3. Have you kept to all instructions given in this manual?

PROBLEM POSSIBLE CAUSE REMEDY

Player does not react when
switching on

Connection to mains disrupted. Check AC plug and AC connection

Player does not start operation CD is improperly loaded or dirty Reload CD with the lettering

upwards or clean CD with dry and
soft cloth

No sound Check the mixer and amplifier

connections

Possibly exchange connections

Does not read properly Player is exposed to vibrations Place player on a more stable

stand, rack etc

Does not read the program Player is in normal playback mode Switch to pause mode and

reprogram

Pop noise Inappropriate mixer or amplifier

connections

Check cable and jack quality

8. CLEANING AND MAINTENANCE

Disconnectfrommainsbeforestartingmaintenanceoperation!

DANGERTOLIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.

Should you need any spare parts, please use genuine parts.

Should you have further questions, please contact your dealer.

00071453.DOC, Version 1.0

30/30

9. TECHNICAL SPECIFICATIONS

P

ower supply: 100 - 240 V AC, 50/60 Hz ~
Power consumption: 12 W
Suitable CDs: CD/-R/-RW in CD-DA and MP3 formats (12 cm)
Available storage media: USB devices (max. 32 GB)
P

layback format: WMA, MP3
Pitch adjustment: ±24 %
Frame accuracy: 1/75 sec
Program memory: 20 titles (audio CD)
Display: elapsed time, remain time, total remain time (audio CD)

artist, title name, elapsed time, remain time (MP3 file)
Distortion: 0.1 %
S/N ratio: 60 dB
Frequency range: 20 - 20,000 Hz
Tuner frequency range: FM 87 - 108 Hz

AM 522 - 1620 Hz
Audio outputs: stereo RCA (CD player), stereo RCA (tuner)
Remote control: 2 x 1.5 V micro battery (type AAA)
Dimensions: 482 x 270 x 44 mm

rack installation, 1 U
Weight: 3 kg

Please note: Every information is subject to change without prior notice. 03.09.2012 ©
