Omnitronic DMP-101 User Manual
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
DMP-101
USB/SD CARD PLAYER
00039579.DOC, Version 1.1
2/26
Inhaltsverzeichnis/Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. GERÄTEBESCHREIBUNG........................................................................................................................... 7
4.1 Features ................................................................................................................................................... 7
4.2 Bedienelemente und Anschlüsse............................................................................................................. 8
5. INBETRIEBNAHME .................................................................................................................................... 11
5.1 Installation .............................................................................................................................................. 11
5.2 Anschlüsse............................................................................................................................................. 11
5.3 Fernbedienung ....................................................................................................................................... 11
6. BEDIENUNG ............................................................................................................................................... 12
6.1 Fernbedienung ....................................................................................................................................... 12
6.2 Speichermedien abspielen..................................................................................................................... 12
7. REINIGUNG UND WARTUNG.................................................................................................................... 14
8. TECHNISCHE DATEN ................................................................................................................................ 15
1 INTRODUCTION .......................................................................................................................................... 16
2 SAFETY INSTRUCTIONS ........................................................................................................................... 16
3 OPERATING DETERMINATIONS............................................................................................................... 18
4 DESCRIPTION ............................................................................................................................................. 19
4.1 Features ................................................................................................................................................. 19
4.2 Operating elements and connections .................................................................................................... 20
5 SET UP......................................................................................................................................................... 23
5.1 Installation .............................................................................................................................................. 23
5.2 Connections ........................................................................................................................................... 23
5.3 Remote control....................................................................................................................................... 23
6 OPERATION ................................................................................................................................................ 24
6.1 Remote control....................................................................................................................................... 24
6.2 Replaying storage media ....................................................................................................................... 24
7 CLEANING AND MAINTENANCE .............................................................................................................. 26
8 TECHNICAL SPECIFICATIONS.................................................................................................................. 26
Diese Bedienungsanleitung gilt für die Artikelnummern: 11045005
This user manual is valid for the article numbers: 11045005
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
00039579.DOC, Version 1.1
3/26
00039579.DOC, Version 1.1
4/26
BEDIENUNGSANLEITUNG
DMP-101
USB/SD-Card-Player
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für den OMNITRONIC DMP-101 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den DMP-101 aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
00039579.DOC, Version 1.1
5/26
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine
S
teckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!
00039579.DOC, Version 1.1
6/26
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
d
em autorisierten Fachhandel vorbehalten!
Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen
zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel
in den dafür vorgesehenen Sammelbehältern entsorgen. Achten Sie beim Einlegen der Batterien auf die
richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern
o
der Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien
nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht
Explosionsgefahr.
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der DMP-101 eignet sich besonders für Festinstallationen (z.B. Restaurants, Fitnessstudios,
Einzelhandel, usw.), kann aber auch für andere Beschallungszwecke eingesetzt werden. Das Gerät besitzt
eine ganze Reihe von Funktionen, wie z.B. regelbare Wiedergabegeschwindigkeit, Cueing, nahtlose
Wiedergabe einer Endlosschleife, Einzeltitelwiedergabe und bequeme Steuerung über eine Fernbedienung.
Auf dem DMP-101 lassen sich Titel im MP3-Format von SD-/MMC-Karten und USB-Speichermedien
abspielen. Es können Speichermedien mit einer Kapazität von bis zu 4 GB verwendet werden.
Speichermedien mit einer Kapazität von mehr als 4 GB können nicht gelesen werden. SDHC-Speicherkarten
werden nicht erkannt. Das Dateiformat ist auf MP3 beschränkt.
Der DMP-101 ist mit einem 40-sekündigen Anti-Shock-Speicher ausgestattet, der Störungen durch Stöße
oder Vibration ausgleichen kann.
Dieses Produkt ist nur für den Anschluss an 80-260 V, 50/60 Hz Wechselspannung zugelassen. Die
Fernbedienung darf nur über zwei 1,5 V Microbatterien (Typ AAA) betrieben werden. Das Produkt wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
00039579.DOC, Version 1.1
7/26
4. GERÄTEBESCHREIBUNG
4.1 Features
USB/SD/MMC-Player für MP3-Dateien, mit IR-Fernbedienung
• Wiedergabe von MP3-Dateien von SD-/MMC-Karten und USB-Sticks oder MP3-Playern mit bis zu 4 GB
• USB-2.0-Schnittstelle zum Anschluss von USB-Speichermedien
• Steckplatz für SD-/MMC-Speicherkarten (nicht kompatibel zu SDHC-Karten)
• Bis zu 800 Titel (bei 5 MB/MP3-Datei) auf 4 GB Speichermedien möglich
• Unbegrenztes Anti-Shock-System
• Ordner- und Track-Suchfunktion
• Search-Tasten für schnelles Vor- und Zurückbewegen im Titel
• Pitchregelung ±24 %, deaktivierbar
• Pitch Bend-Funktion
• Cue-Funktion
• Nahtlose Loop/Reloop-Funktion
• Einzel- oder Gesamttitelwiedergabe
• 3 Wiederholungsfunktionen: Repeat 1, Repeat Folder, Repeat All
• Alphanumerisches LCD-Display (blau hinterleuchtet)
• Anzeige von Interpret, Titelname und Ordnername
• Anzeige von Titelrestspielzeit oder Titelabspielzeit
• Anzeige der Geschwindigkeitsänderung in %
• Farbig beleuchtete Gummitasten
• Extra große Play/Pause- und Cue-Taste
• Regelbarer Mikrofoneingang (XLR, sym.) auf der Frontplatte
• Regelbarer Kopfhörerausgang (3,5 mm Klinke) auf der Frontplatte
• Regelbarer Master-Ausgang (3-pol. XLR und Cinch)
• Inkl. IR-Fernbedienung mit 2x 1,5 V Batterie (Typ AAA)
• Schaltnetzteiltechnologie (80-260 V AC, 50/60 Hz)
• Inkl. Montagewinkeln für 482 mm Rackeinbau (2 HE)
• Ideal für Festinstallationen, wo der schnelle und leichte Zugriff auf Musik benötigt wird (z.B. Restaurants,
Fitnessstudios, Einzelhandel, usw.)
00039579.DOC, Version 1.1
8/26

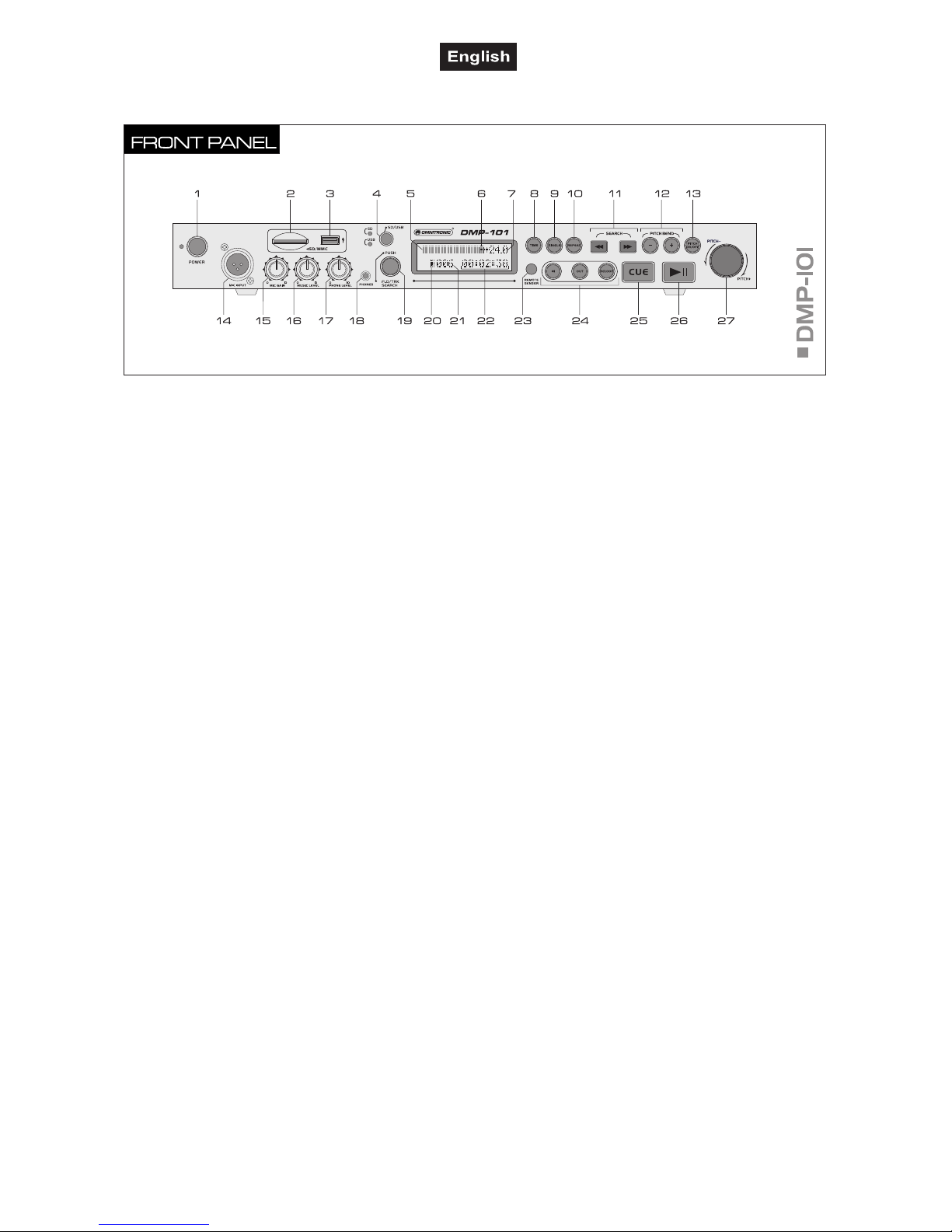

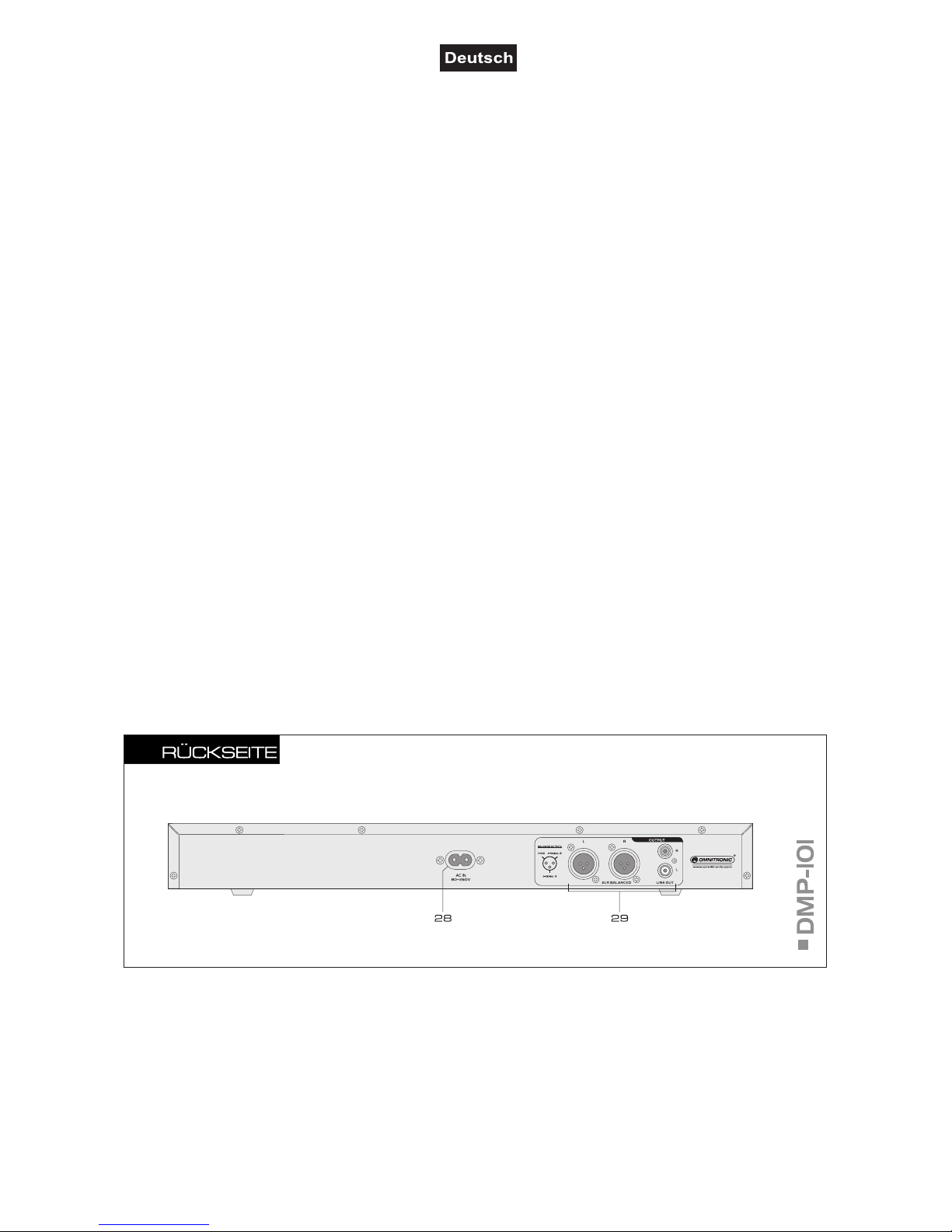

4.2 Bedienelemente und Anschlüsse
1
Netzschalter mit Betriebsanzeige
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die Betriebsanzeige darüber zeigt den
eingeschalteten Zustand des DMP-101an.
2 SD/MMC-Kartenschlitz
Schieben Sie hier Ihre SD- bzw. MMC-Speicherkarte ein.
Die Kontakte der Karte müssen nach unten zeigen. Es
werden nur Speicherkarten mit einer Kapazität von bis zu
4 GB und Titeln im MP3-Format erkannt. SDHCSpeicherkarten können nicht gelesen werden.
3 USB-Anschluss
USB-Anschluss (Typ A) zum Einstecken eines USBSpeichermediums mit einer maximalen Kapazität von 4
GB und Titeln im MP3-Format.
4 Laufwerkwahl
Umschalter SD/USB zum Anwählen eines Speichermediums im Pause- bzw. Cuemodus. Die LEDs zeigen
Ihnen, welches Speichermedium aktiviert ist.
5 Textzeile für Ordnername, Titelname und
Interpret
6 Wiederholfunktion ist aktiviert
7 Geschwindigkeitsanpasssung in %
8 Zeit
Schaltet die Zeitanzeige zwischen Titelabspielzeit und
Titelrestspielzeit um.
9 Wiedergabemodus
Diese Taste bestimmt den Wiedergabemodus. Sie
können Sie zwischen einmaligem Abspielen eines Titels
(Einzeltitelwiedergabe) und Gesamttitelwiedergabe umschalten. Die Grundeinstellung ist die Gesamttitelwiedergabe; alle Titel des Speichermediums werden fortlaufend
wiedergegeben und das Gerät schaltet nach dem letzten
Titel auf Pause. Drücken Sie die Taste, um auf Einzeltitel-
wiedergabe (LED leuchtet grün) umzuschalten. Ist ein
Titel zu Ende gespielt, schaltet das Gerät am Anfang des
nächsten Titels auf Pause.
10
Wiederholfunktion
Zum Anwählen der Wiederholfunktionen.
Erster Tastendruck (Anzeige 1): ständige Wiederholung
des angewählten Titels.
Zweiter Tastendruck (Anzeige F): ständige Wiederholung
aller Titel im angewählten Ordner.
Dritter Tastendruck (Anzeige A): ständige Wiederholung
aller Titel.
11 Tasten
Tasten für schnellen Vor-/Rücklauf innerhalb eines Titels.
12 Tasten PITCH BEND
Die Funktion “Pitch Bend“ erzeugt eine temporäre
Veränderung der Wiedergabegeschwindigkeit. Solange
Sie die Taste “-“ gedrückt halten, wird der Takt des Titels
um 24% verlangsamt. Solange Sie die Taste “+“ gedrückt
halten wird der Takt des Titels um 24% erhöht. Sobald
Sie Ihren Finger von den Tasten nehmen, kehrt das
Gerät zur vorher eingestellten Geschwindigkeit zurück.
13 PITCH An/Aus
Aktiviert/deaktiviert den PITCH-Regler. Ist er aktiviert,
leuchtet die rote LED.
14 Mikrofoneingang
Eingangsbuchse (3-pol XLR, sym.) für den Anschluss
eines Mikrofons.
15 Regler MIC GAIN
Regelt die Eingangsverstärkung für den Mikrofoneingang.
16 Masterregler
Bestimmt die Gesamtlautstärke des Geräts.
17 Lautstärkeregler für den Kopfhörer
18 Kopfhöreranschluss
3,5 mm Klinkenbuchse zum Anschluss eines Stereokopfhörers.
Loading...
