BEDIENUNGSANLEITUNG

DJS-1200

SCRATCH-WORKSTATION

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung

sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für eine OMNITRONIC DJS-1200 Scratch-Workstation entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie die OMNITRONIC DJS-1200 Scratch-Workstation aus der Verpackung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Page 7

10602296X10NXS_V_1_0.DOC

7/69

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!

Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Spannungswahlschalter eingestellt.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung!

Vergewissern Sie sich vor dem Anschließen des Kopfhörers, dass der Lautstärkeregler auf Minimum steht.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen professionellen CD-Player, mit dem sich Standard-CDs abspielen lassen. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Page 8

10602296X10NXS_V_1_0.DOC

8/69

Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Die ultimative Scratch-Workstation

Berührungssensitives Scratch-Rad aus Aluminium • Cue Scratch-Funktion: bei Berührung zurück zum CuePunkt • Cue Sequence Scratch-Funktion: bei jeder Berührung springt der Player von einem abgespeicherten Cue Punkt zum nächsten • Echtzeit-Scratchfunktion ohne Zeitverzögerung und Zeitbegrenzung • Vinyl CueFunktion, mit der sich Cue-Punkte wie beim Plattenspieler suchen lassen • Die Vinyl Cue-Funktion schaltet dabei die Schleifenfunktion des CD-Players ab • Auto Beatcounter oder über Tap-Taste • DSP-Soundeffekte wie Brake, Reverse, Motor Off, Flanger, Echo und Auto Pan mit einstellbaren Parametern • Time- und RatioParameter über Regler einzeln einstellbar • Alle Soundeffekte lassen sich miteinander kombinieren (z. B. Scratch und Echo und Flanger oder Reverse und Echo und dann Brake...) • Beat Sync-Funktion: Alle Effekte lassen sich automatisch zum Musikstück angepasst einstellen • Alle eingestellten Effekt-Parameter können abgespeichert und von bis zu 128 CDs wieder aufgerufen werden • Sampler-Einheit mit 3 x 7 Sekunden Sampler-Zeit, einstellbarer Sample-Pitch und Sample-Lautstärke • Alle eingestellten Sample-Parameter können abgespeichert und von bis zu 128 CDs wieder aufgerufen werden • One Shot-Modus: Wird die gewünschte Bank/Cue-Taste gedrückt wird der Sample nur einmal abgespielt • Drei Cue-Punkt Hotkeys, die von bis zu 128 CDs wieder aufgerufen werden können • Bop-Funktion: Nach Aufrufen des Cue-Punktes über die Bop-Taste bleibt der Player im Wiedergabemodus. • Nahtlose Loop- und Reloop-Funktion • 10-Sekunden Anti-Shock-Funktion • Faderstart-Funktion • Bereich der Geschwindigkeitsanpassung einstellbar auf +/- 8 %, +/- 12 %, +/- 16 % oder 100 % • Mit Main Tempo-Funktion • Track-Tasten zur Titelwahl auf Tastendruck • Zusätzliche +10-Taste • CD-Fronteinschub zum schnellen und bequemen Wechseln der CD • Kopfhörerausgang mit Lautstärkeregler • Stabiler 44,1 kHz S/PDIF Digital-Ausgang über Cinch-Buchse • SearchEncoder • Relay-Funktion: Relay-Betrieb über Faderstart-Buchse • Tiefe wie beim Plattenspieler

Page 9

10602296X10NXS_V_1_0.DOC

9/69

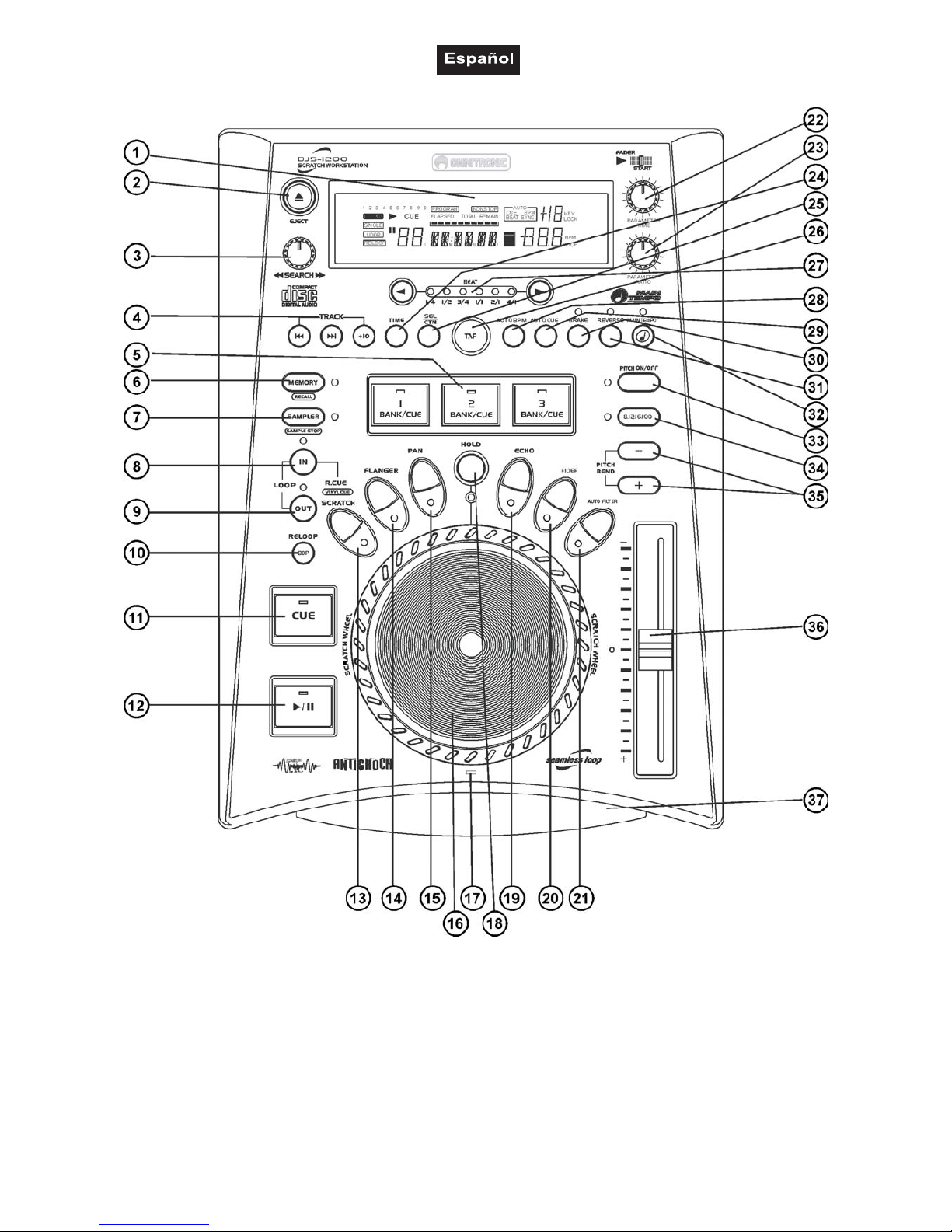

4.2 Vorderseite

1. DISPLAY VFD-Display zur Anzeige der verschiedenen Modi und Funktionen. Bitte beachten Sie die Hinweise unter 6.3 VFD-Display.

2. EJECT-TASTE Über die EJECT-Taste können Sie die CD auswerfen. Dazu muss sich der Player im Pause- bzw. CueModus befinden. Bitte beachten Sie die Hinweise unter 6.2 CD Slot In.

Page 10

10602296X10NXS_V_1_0.DOC

10/69

3. SEARCH-ENCODER Mit dem Search-Encoder können Sie sich innerhalb eines Titels schnell vorwärts- oder rückwärtsbewegen. Drehen Sie den Search-Encoder nach rechts, um sich vorwärts zu bewegen, und nach links, um sich rückwärts zu bewegen. Je weiter Sie den Search-Encoder drehen, desto höher ist die Bewegungsgeschwindigkeit. Im Pausemodus wird der aktuelle Frame wiederholt, sobald Sie am Search-Encoder drehen.

4. TRACK-TASTEN Über die Track-Tasten können Sie den gewünschten Titel auswählen. Bitte beachten Sie die Hinweise unter

6.5 Titelauswahl über die Track-Tasten.

5. BANK/CUE-TASTEN Über jede der drei Bank/Cue-Tasten können Sie einen Cue-Punkt/Sample abspeichern. Der gespeicherte Cue-Punkt oder das Sample (vorher Sampler-Taste drücken) kann dann über die jeweilige Bank/Cue-Taste wieder aufgerufen werden.

6. MEMORY/RECALL-TASTE Mit dieser Taste können Sie den aktuellen Cue-Punkt, das aktuelle Sample und die Sample-Parameter auf der gewünschten Bank/Cue-Taste abspeichern. Drücken Sie dazu die Memory/Recall-Taste (LED leuchtet) und die gewünschte Bank/Cue-Taste. Bitte beachten Sie die Hinweise unter 6.7 Cueing und 6.10 SamplerModus. Es lassen sich bis zu 3 Cue-Punkte bzw. Samples mit Sample-Parameter verschiedener Titel abspeichern und über die entsprechende Bank/Cue-Taste wieder aufrufen. Bitte beachten Sie, dass die maximale Sample-Länge 7 Sekunden beträgt. Im Effekt-Modus können Sie die eingestellten Parameter eines Effektes abspeichern. Stellen Sie dazu die Parameter ein und drücken Sie die Memory/Recall-Taste. Bitte beachten Sie die Hinweise unter 6.11 Effekte. Sie können alle abgespeicherten Cue-Punkte, Samples und Effekt-Parameter von bis zu 128 CDs wieder aufrufen, indem Sie den CD-Player einschalten, die Memory/Recall-Taste drücken (LED leuchtet) und die entsprechende CD einlegen.

7. SAMPLER-TASTE Durch Drücken der Sampler-Taste (Sampler-LED leuchtet) können Sie ein vorher auf einer Bank/Cue-Taste abgespeichertes Sample wieder aufrufen. Dabei können Sie zwischen Continuous-Modus und One ShotModus wählen. Die gespeicherten Samples einer CD bleiben solange erhalten, bis Sie den CD-Player abschalten oder die Samples überschreiben. Sie können alle abgespeicherten Cue-Punkte, Samples und Effekt-Parameter von bis zu 128 CDs wieder aufrufen, indem Sie den CD-Player einschalten, die Memory/Recall-Taste drücken (LED leuchtet) und die entsprechende CD einlegen. Bitte beachten Sie die Hinweise unter 6.10 Sampler-Modus.

8. LOOP IN/REALTIME CUE-TASTE Durch Drücken der In-Taste lässt sich der Cue-Punkt abspeichern. Außerdem können Sie mit dieser Taste den In-Punkt einer Sequenz programmieren, die dann wiederholt wird. Bitte beachten Sie die Hinweise unter 6.9 Sequenzwiederholung (Loop-Funktion) und 6.8 Interaktives Scratch-Rad.

9. LOOP OUT-TASTE Durch Drücken der Out-Taste lässt sich der Loop Out-Punkt abspeichern. Der Player wiederholt die gespeicherte Sequenz solange, bis Sie erneut die Out-Taste drücken.

10. RELOOP-TASTE Über die RELOOP-Taste können Sie eine gespeicherte Sequenz wieder aufrufen.

11. CUE-TASTE Pausemodus: Im Pausemodus kann durch Gedrückthalten der Cue-Taste vorgehört werden. Sobald Sie die Cue-Taste wieder loslassen, kehrt der CD-Player zum Liedanfang bzw. zum Cue-Punkt zurück. Wiedergabemodus: Wenn Sie die Cue-Taste während der Wiedergabe drücken, kehrt der CD-Player zum Liedanfang bzw. zum Cue-Punkt zurück und befindet sich im Pausemodus. Auf der Cue-Taste lässt sich der vierte Cue-Punkt abspeichern. Bitte beachten Sie die Hinweise unter 6.7 Cueing.

Page 11

10602296X10NXS_V_1_0.DOC

11/69

12. PLAY/PAUSE-TASTE Mit der Play/Pause-Taste können Sie die Wiedergabe starten und wieder stoppen. Bitte beachten Sie die Hinweise unter 6.4 Play/Pause.

13. SCRATCH/VINYL CUE-TASTE Mit der Scratch-Taste können Sie die Scratch-Funktion aktivieren. Bitte beachten Sie die Hinweise unter 6.8 Interaktives Scratch-Rad und 6.11 Effekte.

14. FLANGER-TASTE Mit der Flanger-Taste können Sie den Flanger-Effekt aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

15. PAN-TASTE Mit der Pan-Taste können Sie den Pan-Effekt aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

16. SCRATCH-RAD

Wiedergabemodus:

Mit dem Scratch-Rad können Sie die Abspielgeschwindigkeit um +/- 100 % ändern. Bitte beachten Sie die Hinweise unter 6.6 Einstellung der Wiedergabegeschwindigkeit.

Pausemodus:

Im Pausemodus wird der aktuelle Frame wiederholt, sobald Sie am Scratch-Rad drehen. Mit dem Scratch-Rad können Sie sich innerhalb eines Titels langsam vorwärts- oder rückwärtsbewegen. Dadurch lässt sich z. B. ein Cue-Punkt "framegenau" einstellen. Drehen Sie das Scratch-Rad nach rechts, um sich vorwärts zu bewegen, und nach links, um sich rückwärts zu bewegen. Je schneller Sie das ScratchRad drehen, desto höher ist die Bewegungsgeschwindigkeit. Bitte beachten Sie die Hinweise unter 6.7 Cueing.

Vinyl Cue-Funktion:

Wenn Sie die Scratch-Taste drücken, können Sie die VINYL CUE-Funktion aktivieren. Dabei wird die Schleifenfunktion des CD-Players abgeschaltet und Sie können den Cue-Punkt wie beim Plattenspieler suchen. Bitte beachten Sie die Hinweise unter 6.8 Interaktives Scratch-Rad.

Cue Scratch-Funktion:

Drücken und Halten Sie die Scratch-Taste, bis die LED blinkt. Die Aluminiumoberfläche des Scratch-Rades wird nun aktiviert. Bei jeder Berührung des Rades kehrt der Player zum Cue-Punkt zurück.

Cue Sequence Scratch-Funktion:

Drücken und Halten Sie die Scratch-Taste, bis die LED blinkt. Bei jeder Berührung springt der Player von einem abgespeicherten Cue Punkt zum nächsten.

17. CD-LED Diese LED leuchtet, wenn sich eine CD in dem CD Slot In befindet und das Gerät betriebsbereit ist.

18. HOLD-TASTE Mit der Hold-Taste können Sie die Einstellung der Sample- bzw. Effekt-Parameter halten. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

19. ECHO-TASTE Mit der Echo-Taste können Sie den Echo-Effekt aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

20. FILTER-TASTE Mit der Filter-Taste können Sie die Filter-Funktion aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

21. AUTO FILTER-TASTE Mit der Auto Filter-Taste können Sie die Auto Filter-Funktion aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

22. PARAMETER TIME-REGLER Mit dem Parameter Time-Regler können Sie die Effektzeit des gewählten Effektes einstellen. Bei ungedrücktem Regler springen die Werte einzeln (11-12-13...). Bei gedrückten Regler springen die Werte in Zehnersprüngen (11-21-31...).

Page 12

10602296X10NXS_V_1_0.DOC

12/69

23. PARAMETER RATIO-REGLER Mit dem Parameter Ratio-Regler können Sie die Intensität des gewählten Effektes einstellen. Bei ungedrücktem Regler springen die Werte einzeln (11-12-13...). Bei gedrückten Regler springen die Werte in Zehnersprüngen (11-21-31...).

24. TIME-TASTE Die Zeitanzeige im Display lässt sich über die Time-Taste von Titelrestspielzeit (Remain) auf Gesamtrestspielzeit (Total Remain) oder auf Titelabspielzeit (Elapsed) umschalten.

25. SINGLE-TASTE Mit dieser Taste können Sie zwischen einmaligem Abspielen eines Titels und Continuous Play wählen. Durch einmaliges Drücken erscheint „SINGLE“ in der Anzeige. Der aktuelle Titel wird einmal gespielt. Danach geht der CD-Player am Anfang des nächsten Titels in den Pause-Modus.

26. TAP-TASTE Über die Tap-Taste können Sie die Taktschläge eines Titels ermitteln. Drücken Sie dazu die Taste im Takt der Musik. Auf dem Display erscheint die Taktgeschwindigkeit in BPM.

27. BEAT SYNC-WAHLTASTEN Mit den Beat Sync-Wahltasten lassen sich alle Effekte an die Taktgeschwindigkeit des aktuellen Titels anpassen. Bitte beachten Sie die Hinweise unter 6.12 Beat Sync-Funktion.

28. AUTO BPM-TASTE Über die AUTO BPM-Taste können Sie die Anzeige von Taktgeschwindigkeit (BPM) auf Geschwindigkeitsanpassung in % umschalten. Drücken und Halten Sie die AUTO BPM-Taste, um von manuell auf automatische Beatanzeige umzuschalten.

29. AUTO CUE-TASTE Mit der Auto Cue-Taste können Sie die Auto Cue-Funktion aktivieren. Bitte beachten Sie die Hinweise unter

6.7 Cueing.

30. BRAKE-TASTE Mit der Brake-Taste können Sie den Brake-Effekt und Slow-Start-Effekt aktivieren. Bitte beachten Sie die Hinweise unter 6.11 Effekte.

31. REVERSE-TASTE Mit der Reverse-Taste können Sie die Reverse-Funktion aktivieren. Bitte beachten Sie die Hinweise unter

6.11 Effekte.

32. MAIN TEMPO-TASTE Durch Drücken der MAIN TEMPO-Taste können Sie die Original-Tonhöhe beibehalten wenn die Wiedergabegeschwindigkeit verändert wird.

33. PITCH CONTROL-TASTE Über die On/Off-Taste können Sie die Einstellung der Abspielgeschwindigkeit über den Pitchfader abschalten (LED aus). Bitte beachten Sie die Hinweise unter 6.6 Einstellung der Wiedergabegeschwindigkeit.

34. 8/12/16/100%-TASTE Der Bereich der Geschwindigkeitsanpassung lässt sich über die 8/12/16/100%-Taste auf +/- 8 % (LED grün), +/- 12 % (LED orange), +/- 16 % (LED rot) oder +/- 100 % (LED blinkt rot) einstellen. Bitte beachten Sie die Hinweise unter 6.6 Einstellung der Wiedergabegeschwindigkeit.

35. PITCH BEND-TASTEN Über die Pitch Bend-Tasten lässt sich die Wiedergabegeschwindigkeit temporär um bis zu +/- 100 % verändern. Bitte beachten Sie die Hinweise unter 6.6 Einstellung der Wiedergabegeschwindigkeit. Wird die Pitch Bend - Taste gehalten, reduziert sich die Wiedergabegeschwindigkeit bis auf 0. Dieser Effekt ist vergleichbar mit dem Motor Off-Effekt.

36. PITCHFADER Stellen Sie mit dem Pitchfader die gewünschte Geschwindigkeit ein. Auf der Anzeige erscheint der aktuelle Prozentwert.

Page 13

10602296X10NXS_V_1_0.DOC

13/69

37. CD SLOT IN Führen Sie hier Ihre CD ein. Wenn eine CD eingelegt und der Player betriebsbereit ist, leuchtet die CD LED.

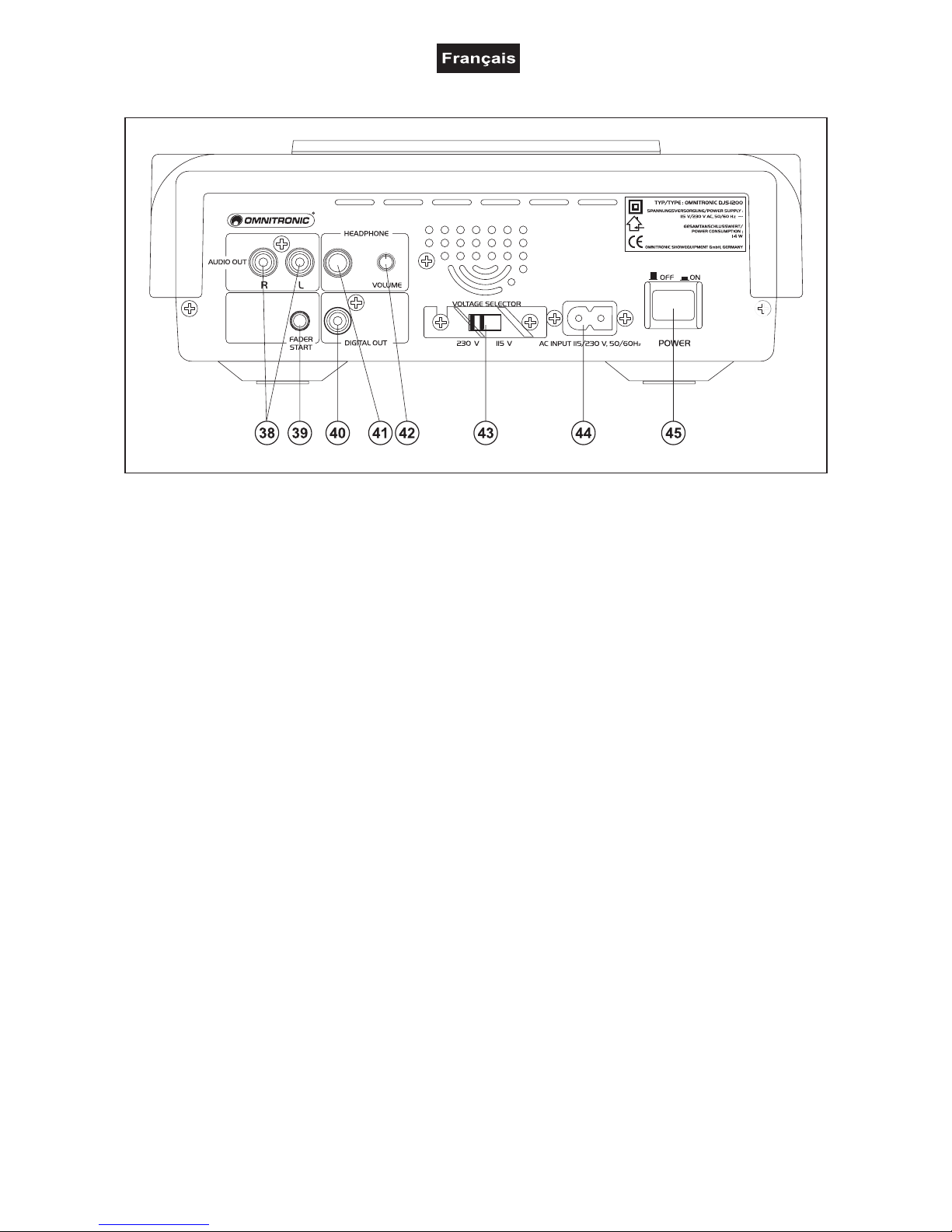

4.3 Rückseite

38. AUDIO OUT-BUCHSEN An diese Buchsen wird das Musiksignal in analoger Form ausgegeben. Zum Anschluss an Ihr Mischpult.

39. FADERSTART-BUCHSE Über die Faderstart-Buchse lässt sich der CD-Player fernsteuern. Wenn Sie ein Mischpult mit FaderstartFunktion verwenden, schließen Sie den Player dort an die Control Out-Buchse an. Bitte beachten Sie, dass an diese Buchsen niemals Spannung angelegt werden darf. Bitte beachten Sie die Hinweise unter 6.13 Faderstart.

40. DIGITAL OUT-BUCHSE An diese Buchse wird das Musiksignal in digitaler Form ausgegeben. Z. B. zum Anschluss an eine digitale Endstufe. Das Signal liegt stabil in 44,1 kHz 16 Bit linear an.

41. HEADPHONES-BUCHSE An diese Buchse können Sie Kopfhörer mit einer Impedanz von 8 bis 600 Ohm anschließen.

42. VOLUME-REGLER Mit dem Volume-Regler können Sie die Kopfhörerlautstärke einstellen.

43. SPANNUNGSWAHLSCHALTER Achten Sie darauf, dass die richtige Spannung eingestellt ist.

44. NETZANSCHLUSS-BUCHSE Stecken Sie hier die Netzleitung ein.

45. NETZSCHALTER Drücken Sie den Netzschalter, um das Gerät einzuschalten.

5. INSTALLATION

Stellen Sie das Gerät auf einer ebenen Fläche auf.

Achten Sie bei der Installation darauf, dass der Neigungswinkel 15° nicht überschreitet, da sonst die CD nicht korrekt gelesen werden kann.

Page 14

10602296X10NXS_V_1_0.DOC

14/69

Verbinden Sie die Audio Out-Buchsen über ein Cinch-Kabel mit den Line-Eingangsbuchsen Ihres Mischpultes. Vergewissern Sie sich, dass die Kanalbelegung (rot/weiß) an beiden Buchsen übereinstimmt.

ACHTUNG: Achten Sie darauf, dass der CD-Player ausgeschaltet ist (Netzschalter ist in ungedrückter Position) bevor Sie ihn ans Netz anschließen, da sonst Ihre Lautsprecher beschädigt werden könnten.

Vergewissern Sie sich, dass die Einstellung am Spannungswahlschalter mit der verfügbaren Spannung übereinstimmt, um schwerwiegende Schädigungen des Gerätes zu vermeiden.

Schließen Sie den CD-Player ans Netz an.

6. BEDIENUNGSHINWEISE

6.1 Inbetriebnahme

Schalten Sie den CD-Player über den Netzschalter ein. Wenn sich keine CD im Schubfach befindet, erscheint auf der Anzeige "NO DISC".

6.2 CD Slot In

Führen Sie eine CD in das CD Slot In ein. Halten Sie dazu die CD mit 2 Fingern am äußersten Rand fest. Vermeiden Sie es, in das Innere der CD zu greifen.

Sie können alle abgespeicherten Cue-Punkte, Samples und Effekt-Parameter von bis zu 128 CDs auch wieder aufrufen, nachdem Sie den CD-Player ausgeschaltet haben. Dazu müssen Sie jedoch erst die Memory/Recall-Taste drücken (LED leuchtet) und danach die entsprechende CD einlegen. Der CD-Quellcode wird eingelesen und die vormals abgespeicherten Cue-Punkte, Samples und Effekt-Parameter werden aus dem Speicher geladen. Auf dem Display erscheint "Recall" bis der Ladevorgang abgeschlossen ist. Die CD-LED leuchtet, wenn sich eine CD in dem CD Slot In befindet und das Gerät betriebsbereit ist.

6.3 VFD-Display

Wurde die CD nicht korrekt eingelegt, erscheint auf dem Display "ERR" oder "NO DISC". Wurde die CD korrekt eingelegt, liest der CD-Player die CD ein. Das Gerät springt zum ersten Titel und befindet sich im Pausemodus (Pause-Symbol blinkt). Bitte beachten Sie, dass der Player automatisch an die Stelle springt, an der die Musik einsetzt. Neben "T" wird die Titelnummer angezeigt. Die Titelrestspielzeit wird in M (MIN), S (SEC) und F (FRAME) angezeigt.

Die Zeitanzeige lässt sich über die Time-Taste von Titelrestspielzeit (Remain) auf Gesamtrestspielzeit(Total Remain) oder auf Titelabspielzeit (Elapsed) umschalten. Oberhalb der Zeitanzeige erscheinen 10 Balken, die die verbleibende Titelrestspielzeit visuell anzeigen. Je kürzer die Restspielzeit wird, desto weniger Balken werden angezeigt. 15 Sekunden vor Titelende beginnen die Balken im Display zu blinken. Durch Drücken der Single-Taste befindet sich der CD-Player im Single-Modus und auf dem Display erscheint "SINGLE". Die Anzeige "0.0" bedeutet, dass die Wiedergabegeschwindigkeit nicht verändert wurde. Wenn Sie die Wiedergabegeschwindigkeit über den Pitchfader verändern (Pitch-LED der gewählten Geschwindigkeit leuchtet), wird der entsprechende Prozentwert auf dem Display angezeigt.

6.4 Play/Pause

Im Pausemodus steht die Zeitanzeige im Display und das Pause-Symbol blinkt. Die Wiedergabe des ersten Titels kann durch Drücken der Play/Pause-Taste gestartet werden. Im Play-Modus läuft die Zeitanzeige im Display und das Play-Symbol leuchtet permanent.

Page 15

10602296X10NXS_V_1_0.DOC

15/69

Wollen Sie die Wiedergabe unterbrechen, drücken Sie Play/Pause-Taste, und der Lesekopf bleibt an der entsprechenden Position stehen. Wollen Sie die Wiedergabe stoppen, drücken Sie EJECT-Taste. Auf dem Display erscheint die Gesamtanzahl der Titel und die Gesamtspielzeit der CD.

6.5 Titelauswahl über die Track-Tasten

Über die Track-Tasten können Sie den gewünschten Titel auswählen. Soll ein Titel von Anfang an abgespielt werden, drücken Sie die Track-Tasten, bis auf der Anzeige die Nummer des gewünschten Liedes erscheint. Durch Halten der entsprechenden Track-Taste durchläuft der CD-Player die Titelnummern, bis Sie die Taste wieder loslassen.

«-Taste:

Bei einmaligem Betätigen der «-Taste beginnt die Wiedergabe am Anfang des vorhergehenden Titels. Wird ein Titel gelesen, können Sie durch Drücken dieser Taste den Titel von vorne abspielen.

»-Taste:

Bei einmaligem Betätigen der »-Taste beginnt die Wiedergabe am Anfang des nächsten Titels, bei zweimaligem Drücken das übernächste, etc. Bitte beachten Sie, dass der CD-Player den Titel in dem Modus aufruft, in dem Sie die entsprechende TrackTaste gedrückt haben. Befindet sich der CD-Player z. B. bei Titel 1 im Play-Modus und Sie drücken die »Taste, so springt der CD-Player zu Titel 2 und beginnt sofort mit der Wiedergabe.

+10-Taste:

Durch Drücken der +10-Taste springt der CD-Player in 10er Schritten von Titelnummer zu Titelnummer (z. B. 06, 16, 26, 06).

6.6 Einstellung der Wiedergabegeschwindigkeit

Möglichkeit 1:

Über den Pitchfader können Sie die Wiedergabegeschwindigkeit um bis zu +/-100 % verändern. Stellen Sie den CD-Player auf Wiedergabemodus. Drücken Sie die Pitch Control-Taste, um die Einstellung der Abspielgeschwindigkeit über den Pitchfader vornehmen zu können (LED leuchtet). Wählen Sie den gewünschten Bereich der Geschwindigkeitsanpassung durch Drücken der 8/12/16/100%Taste aus: +/- 8 % (LED grün), +/- 12 % (LED orange), +/- 16 % (LED rot) oder +/- 100 % (LED blinkt rot). Verändern Sie die Abspielgeschwindigkeit über den Pitchfader (Pitch-LED der gewählten Geschwindigkeit leuchtet).

Möglichkeit 2:

Über die Pitch Bend-Tasten können Sie die Wiedergabeschwindigkeit temporär verändern. Stellen Sie den CD-Player auf Wiedergabemodus. Drücken Sie die gewünschte Pitch Bend-Taste. Nach dem Loslassen der Pitch Bend-Taste kehrt der CD-Player wieder zur Original-Wiedergabegeschwindigkeit zurück.

Motor Off-Effekt:

Der Motor Off-Effekt gleicht dem langsamen Auslaufen des Plattenspielers, wenn der Motor abgeschaltet wird. Dieser Effekt wird über die Pitch Bend - Taste aktiviert. Wird die Pitch Bend - Taste gehalten, reduziert sich die Wiedergabegeschwindigkeit bis auf 0. Wenn die CD "ausgelaufen" ist, können Sie die Wiedergabe durch Loslassen der Pitch Bend - Taste wieder aktivieren.

Möglichkeit 3:

Im Wiedergabemodus können Sie die Abspielgeschwindigkeit mit dem Scratch-Rad um +/- 100 % ändern. Bei ungedrückter Hold-Taste sind die Änderungen nur temporär, bei gedrückter Hold-Taste permanent.

6.7 Cueing

Funktion Auto-Cue:

Der Player springt nach dem Einschalten oder nach Betätigen der Track-Tasten automatisch an die Stelle, an der die Musik einsetzt. Diese Funktion ermöglicht Ihnen, die Übergänge zwischen zwei Titeln zu minimieren. Wenn die Auto Cue-Funktion ausgeschaltet ist, bleibt zwischen den Titeln ein Zeitintervall bis die Musik einsetzt. Wenn die Auto Cue-Funktion eingeschaltet ist (auf der Anzeige erscheint "Auto Cue"), setzt die Musik sofort ein.

Page 16

10602296X10NXS_V_1_0.DOC

16/69

Funktion Back-Cue:

Wenn Sie die Cue-Taste während der Wiedergabe drücken, kehrt der Player zum Liedanfang bzw. zum Cue-Punkt (In-Taste) zurück und befindet sich im Pausemodus. Bitte beachten Sie, dass diese Funktion nur innerhalb eines Titels funktioniert.

Bop-Funktion:

Nach Aufrufen des Cue-Punktes über die Bop-Taste bleibt der Player im Wiedergabemodus.

Speicherung des Cue-Punktes:

Möglichkeit 1:

Der Player befindet sich im Wiedergabemodus. Drücken Sie die In-Taste, und der Cue-Punkt wird gespeichert. Die Cue-Anzeige leuchtet kurz auf. Sobald Sie die Cue-Taste drücken, kehrt der Player zum Cue-Punkt zurück und befindet sich im Pausemodus.

Möglichkeit 2:

Der Player befindet sich im Wiedergabemodus. Drücken Sie die Play/Pause-Taste, und das Gerät befindet sich im Pausemodus. Wählen Sie den Cue-Punkt über das Scratch-Rad aus. Auf der Anzeige erscheint der gewählte Cue-Punkt (z.B. 3:42 22). Drücken Sie die In-Taste, und der Cue-Punkt wird gespeichert. Die Cue-Anzeige leuchtet kurz auf. Drücken Sie die Play/Pause-Taste und die Wiedergabe wird am Cue-Punkt gestartet. Sobald Sie die Cue-Taste drücken, kehrt der Player zum Cue-Punkt zurück und befindet sich im Pausemodus.

Möglichkeit 3:

Der Player befindet sich im Pause- oder Wiedergabemodus. Drücken Sie die gewünschte Track-Taste, und die Cue-Anzeige leuchtet kurz auf. Der Titelstart wird als neuer Cue-Punkt abgespeichert. Sobald Sie die Cue-Taste drücken, kehrt der Player zum Cue-Punkt zurück und befindet sich im Pausemodus.

Speicherung mehrerer Cue-Punkte:

Mit der DJS-1200 lassen sich bis zu 4 verschiedene Cue-Punkte verschiedener Titel abspeichern und über die Bank/Cue-Taste bzw. die Cue-Taste wieder aufrufen. Drücken Sie dazu die Memory/Recall-Taste (LED leuchtet) und die gewünschte Bank/Cue-Taste, um den aktuellen Cue-Punkt auf der Bank/Cue-Taste abzuspeichern. Durch Drücken der entsprechenden Bank/Cue-Taste können Sie die über die Memory/Recall-Taste abgespeicherten Cue-Punkte wieder aufrufen. Der zuletzt abgespeicherte Cue-Punkt kann über die Cue-Taste wieder aufgerufen werden. Die Cue-Punkte können jederzeit überschrieben werden. Bitte beachten Sie, dass die Cue-Punkte nur durch Aus- und erneutes Einschalten des CD-Players gelöscht werden können. Sie können alle abgespeicherten Cue-Punkte von bis zu 128 CDs wieder aufrufen, indem Sie den CD-Player einschalten, die Memory/Recall-Taste drücken (LED leuchtet) und die entsprechende CD einlegen. Auf dem Display erscheint "Recall" bis der Ladevorgang abgeschlossen ist.

6.8 Interaktives Scratch-Rad

Mit der Scratch-Taste können Sie die Scratch-Funktion aktivieren. Die Taste verfügt über vier verschiedene Funktionen.

Pitch Bend-Funktion

Bitte beachten Sie die Hinweise unter 6.6 Einstellung der Wiedergabegeschwindigkeit.

Vinyl Cue-Funktion

Die DJS-1200 verfügt über eine Vinyl Cue-Funktion, mit der sich Cue-Punkte wie beim Plattenspieler suchen lassen.

Echtzeitprogrammierung der Cue- bzw. Loop-Punkte:

Der Player befindet sich im Wiedergabemodus. Drücken Sie die Play/Pause-Taste, und das Gerät befindet sich im Pausemodus.

Page 17

10602296X10NXS_V_1_0.DOC

17/69

Drücken Sie die Scratch-Taste (LED blinkt grün), um die Schleifenfunktion des CD-Players abzuschalten. Der CD-Player befindet sich jetzt im Modus Echtzeitprogrammierung (Realtime Cue). Der Cue-Punkt lässt sich durch Vor- und Zurückdrehen des Scratch-Rades aussuchen. Wiederholtes Vorwärtsdrehen des Scratch-Rades erzeugt eine Wiedergabe, die in etwa der Wiedergabegeschwindigkeit über die Play/PauseTaste entspricht. Um den Cue- bzw. Loop-Punkt zu speichern, drücken Sie danach die In-Taste.

Cue Scratch-Funktion:

Drücken Sie die Scratch-Taste, bis die LED rot blinkt. Die Aluminiumoberfläche des Scratch-Rades wird nun aktiviert. Bei jeder Berührung des Rades kehrt der Player zum Cue-Punkt (Cue-Taste) zurück.

Cue Sequence Scratch-Funktion:

Drücken Sie die Scratch-Taste, bis die LED orange blinkt. Bei jeder Berührung springt der Player von einem abgespeicherten Cue Punkt zum nächsten (Cue-Taste und Bank/Cue-Tasten).

6.9 Sequenzwiederholung (Loop-Funktion)

Mit der Loop-Funktion lässt sich eine programmierbare Sequenz wiederholen. Bitte beachten Sie, dass diese Sequenz nur innerhalb eines Titels wieder aufrufen können. Wollen Sie diese Sequenz auch in andere Titel einspielen, müssen sie sie als Sample auf eine der Bank/Cue-Tasten abspeichern.

Speicherung der Loop-Punkte:

Möglichkeit 1:

Der CD-Player befindet sich im Wiedergabemodus. Wird die In-Taste im Wiedergabemodus gedrückt, läuft die CD weiter, und der Punkt A (Anfangspunkt) einer Sequenz ist markiert. Durch Drücken der Out-Taste wird der Punkt B (Endpunkt) der Sequenz markiert. Der CD-Player wiederholt die Sequenz zwischen beiden Punkten bis die Out-Taste erneut gedrückt wird.

Möglichkeit 2:

Der Player befindet sich im Wiedergabemodus. Drücken Sie die Play/Pause-Taste, und das Gerät befindet sich im Pausemodus. Wählen Sie den Punkt A (Anfangspunkt) einer Sequenz über das Scratch-Rad aus. Auf der Anzeige erscheint der gewählte A-Punkt (z.B. 3:42 22). Drücken Sie die In-Taste und der gewählte A-Punkt wird gespeichert. Wählen Sie den Punkt B (Endpunkt) der Sequenz über das Scratch-Rad aus. Auf der Anzeige erscheint der gewählte B-Punkt (z.B. 3:51 11). Drücken Sie die Out-Taste und der gewählte B-Punkt wird gespeichert. Der CD-Player wiederholt die Sequenz zwischen beiden Punkten bis die Out-Taste erneut gedrückt wird.

Durch Drücken der Reloop-Taste können Sie die gespeicherte Sequenz erneut aufrufen.

6.10 Sampler-Modus

Setzen Sie den Loop In und den Loop Out-Punkt wie oben beschrieben. Wird ein Sample auf eine Bank/Cue-Taste gespeichert, können nur die ersten 7 Sekunden übertragen werden.

Speicherung mehrerer Samples:

Mit der DJS-1200 lassen sich bis zu 3 verschiedene Samples verschiedener Titel abspeichern und über die Bank/Cue-Taste wieder aufrufen. Drücken Sie dazu die Memory/Recall-Taste (LED leuchtet) und die gewünschte Bank/Cue-Taste, um das aktuelle Sample auf der Bank/Cue-Taste abzuspeichern. Die Samples können jederzeit überschrieben werden. Bitte beachten Sie, dass die Samples nur durch Ausund erneutes Einschalten des CD-Players gelöscht werden können. Sie können alle abgespeicherten Samples von bis zu 128 CDs wieder aufrufen, indem Sie den CD-Player einschalten, die Memory/Recall-Taste drücken (LED leuchtet) und die entsprechende CD einlegen. Auf dem Display erscheint "Recall" bis der Ladevorgang abgeschlossen ist.

Wiedergabe abgespeicherter Samples:

Continuous-Modus:

Durch Drücken der Sampler-Taste (LED leuchtet) und der entsprechenden Bank/Cue-Taste können Sie die abgespeicherten Samples wieder aufrufen. Das Sample wird so lange wiederholt, bis es durch erneutes Drücken der Sampler-Taste (LED aus) beendet wird.

Page 18

10602296X10NXS_V_1_0.DOC

18/69

Die abgespeicherten Samples können jederzeit wiedergegeben werden. Wird die Sampler-Taste während der CD-Wiedergabe gedrückt, mischt sich das Sample mit der Wiedergabe. Wird die Sampler-Taste im Pause-Modus gedrückt, wird das Sample allein wiedergegeben. Die Sample-Wiedergabegeschwindigkeit lässt sich über die Pitch Bend-Tasten temporär verändern.

One Shot-Modus:

Drücken Sie die Sampler-Taste bis die LED blinkt. Der aktuelle Sample wird beendet und das Gerät befindet sich im One Shot-Modus. Wenn Sie jetzt die gewünschte Bank/Cue-Taste drücken, wird der Sample nur einmal abgespielt. Drücken Sie erneut die Sampler-Taste (LED aus), um diesen Modus zu verlassen.

Einstellung und Speicherung der Sample-Geschwindigkeit und -Lautstärke:

Die Sample-Geschwindigkeit und -Lautstärke lässt sich für jedes abgespeicherte Sample individuell einstellen und abspeichern. Drücken Sie die Sampler-Taste (LED leuchtet) und die entsprechende Bank/Cue-Taste, um das gewünschte Sample aufzurufen. Durch Drehen des Parameter Time-Reglers können Sie die Sample-Wiedergabegeschwindigkeit (Sample Pitch) zwischen SP 1000 (maximale Geschwindigkeitsanpassung) bzw. SP -1000 (minimale Geschwindigkeitsanpassung) einstellen. Durch Drehen des Parameter Ratio-Reglers können Sie die Sample-Lautstärke (Sample Volume) zwischen SV 255 (maximale Sample-Lautstärke) bzw. SV 000 (minimale Sample-Lautstärke) einstellen. Diese temporären Einstellungen bleiben so lange erhalten, bis Sie den CD-Player ausschalten. Wenn Sie diese Einstellungen mit dem Sample abspeichern möchten, drücken Sie die Memory/Recall-Taste (LED leuchtet) und halten diese eine Sekunde lang. Dadurch können die eingestellten Parameter über die Recall-Funktion wieder aufgerufen werden.

Übertragung temporärer Samples:

Die temporären Samples auf den Bank/Cue-Tasten bleiben im Zwischenspeicher erhalten, wenn die CD gewechselt wird ohne dabei den CD-Player auszuschalten. Bitte beachten Sie, dass diese Samples jedoch nur temporär zur Verfügung stehen und der neuen CD nicht dauerhaft zugeordnet werden können. Dies bedeutet, dass solche temporären Samples beim nächsten Ausschalten des CD-Players aus dem Zwischenspeicher gelöscht werden. Die Original-Samples können jedoch über die Recall-Funktion der entsprechenden CD wieder aufgerufen werden.

6.11 Effekte

Die verschiedenen Effekte lassen sich über die jeweilige Effekt-Taste aktivieren. Ist der Effekt aktiviert, leuchtet die jeweilige LED.

Die Effekt-Parameter lassen sich über den Parameter Time-Regler (Effektzeit) und den Parameter RatioRegler (Intensität) einstellen. Wenn die Hold-Taste nicht gedrückt ist (LED leuchtet nicht), sind die Parameter-Änderungen nur temporär und der CD-Player kehrt zur gespeicherten Einstellung zurück. Durch Drücken der Hold-Taste (LED leuchtet) werden die eingestellten Effekt-Parameter gehalten. Durch Drücken und Halten der Memory/Recall-Taste (LED leuchtet) wird der eingestellte Effekt-Parameter abgespeichert. Dadurch kann der eingestellte Parameter auch nach dem Ausschalten des CD-Players über die RecallFunktion wieder aufgerufen werden.

Sie können alle abgespeicherten Effekt-Parameter von bis zu 128 CDs wieder aufrufen, indem Sie den CDPlayer einschalten, die Memory/Recall-Taste drücken (LED leuchtet) und die entsprechende CD einlegen. Auf dem Display erscheint "Recall" bis der Ladevorgang abgeschlossen ist.

Scratch-Funktion:

Die Scratch-Funktion entspricht dem Scratchen beim Plattenspieler. Durch Vorwärts- und Rückwärtsbewegen des Scratch-Rades lassen sich verschiedene Scratch-Effekte erzeugen. Wiederholtes Vorwärtsdrehen des Scratch-Rades erzeugt eine Wiedergabe, die in etwa der Wiedergabegeschwindigkeit über die Play/Pause-Taste entspricht.

Flanger-Effekt:

Der Flanger-Effekt klingt, als würde dem Originalton ein Düsentriebwerk-Klangeffekt hinzugefügt. Die Flanger-Time (PT) verändert das Klangbild des Flanger-Effekts und lässt sich zwischen 0 und 9990 ms einstellen. Die Flanger-Rate (PR) verändert den Wirkungsgrad des Flanger-Effekts und lässt sich zwischen 0 und 255 einstellen.

Page 19

10602296X10NXS_V_1_0.DOC

19/69

Pan-Effekt:

Beim Pan-Effekt wechselt der Ton periodisch und kontinuierlich von links nach rechts und umgekehrt. Die Pan-Time (PT) verändert die Wechsel-Geschwindigkeit und lässt sich zwischen 0 und 9990 ms einstellen.

Echo-Effekt:

Beim Echo-Effekt wird dem Originalton ein Echo hinzugefügt. Die Echo-Time (PT) verändert die Wiederholfrequenz und Größe des Echos und lässt sich zwischen 0 und 2000 ms einstellen. Die Echo-Rate (PR) verändert den Wirkungsgrad (Feedback) des Echo-Effekts und lässt sich zwischen 0 und 255 einstellen.

Filter-Effekt:

Beim Filter-Effekt wird der Originalton gemäß der Parameter-Einstellung verändert. Die Filter-Rate (PR) lässt sich zwischen 0 und 255 einstellen.

Auto Filter-Effekt:

Beim Auto Filter-Effekt wird der Originalton gemäß der Parameter-Einstellung verändert. Die Auto Filter-Time (PT) lässt sich zwischen 0 und 9990 ms einstellen. Die Filter-Rate (PR) lässt sich zwischen 0 und 255 einstellen.

Brake-Effekt:

Der Brake-Effekt gleicht dem Anhalten/Bremsen bzw. Anlaufen des Musikstücks eines Plattenspieler, wenn die Start/Stop-Taste gedrückt wird. Die Brake-Time (PT) verändert die Brems- und Anlaufgeschwindigkeit des Musikstücks und lässt sich zwischen 0 und 9990 ms einstellen. Der ideale Wert für den Brake-Effekt liegt zwischen 600 und 800 ms.

Reverse-Funktion:

Bei der Reverse-Funktion läuft die CD unbegrenzt rückwärts. Die Abspielrichtung lässt sich beliebig oft durch Drücken der Reverse-Taste wechseln. Die Reverse-Time (PT) verändert die Wiedergabegeschwindigkeit und lässt sich zwischen -1000 und 1000 ms einstellen.

Übersicht über die Effekt-Parameter:

Effekt Parameter PT Parameter PR

Einstellbarer Wert Vorgabewert Einstellbarer Wert Vorgabewert Flanger 0 - 9990 ms 1000 ms 0 - 255 179 Pan 0 - 9990 ms 450 ms Echo 0 - 2000 ms 350 ms 0 - 255 128 Filter 0 - 255 0 Auto Filter 0 - 9990 ms 6000 ms 0 - 255 0 Reverse -100 - 100 % Brake 0 - 9990 ms 0 ms 0 - 9990 ms 0 ms

6.12 Beat Sync-Funktion

Die Effekt-Time lässt sich entweder individuell über den Parameter Time-Regler einstellen oder bequem über die Presets der Beat Sync-Funktion. Dabei wird die Effekt-Time auf musikalisch sinnvolle Werte umgerechnet.

Beispiel: Drücken Sie im Wiedergabemodus die Auto BPM-Taste und warten Sie, bis der aktuelle Wert auf dem Display erscheint. Drücken Sie die Echo-Taste. Verstellen Sie den Parameter Time-Regler und beobachten Sie die Beat SyncLEDs. Wenn die Echo-Time einer ganzen Note entspricht, leuchtet die 1/1-LED. Somit zeigen Ihnen die Beat Sync-LEDs die gebräuchlichsten Zeiteinstellungen an.

Mit den Beat Sync-Wahltasten können Sie schnell und unproblematisch die Auswahl der gewünschten Taktung treffen.

6.13 Faderstart

Mit der DJS-1200 haben Sie die Möglichkeit, den CD-Player direkt vom Mischpult aus zu starten. Vergewissern Sie sich, dass die Faderstart-Buchse mit der entsprechenden Buchse am Mischpult verbunden ist. Außerdem müssen die Audio Out-Buchsen mit den Line-Eingangsbuchsen des Mischpultes verbunden sein. Bitte beachten Sie, dass die Faderstart-Funktion nur in Verbindung mit geeigneten Mischpulten funktioniert. Legen Sie die CD ein und bestimmen Sie den abzuspielenden Titel (Pause-Modus). Starten Sie die Wiedergabe von Ihrem Mischpult aus.

Page 20

10602296X10NXS_V_1_0.DOC

20/69

Bitte beachten Sie, dass es sich bei der Faderstart-Funktion um eine Cue-Punkt Faderstart-Funktion handelt. Dies bedeutet, dass der CD-Player nach Betätigung des entsprechenden Kanals am Mischpult die Wiedergabe startet und nach erneuter Betätigung in den Pause-Modus geht und an den Cue-Punkt zurückkehrt.

Voraussetzungen für den Betrieb mit Faderstart:

Das anzuschließende Mischpult wird über einen 3,5 mm Mono-Klinkenstecker mit dem CD-Player verbunden. Zum Start der Wiedergabe wird der positive Anschluss (Spitze) des Klinkensteckers über einen kurzen Impuls mit der Audiomasse verbunden. Zum Pausieren der Wiedergabe wird der negative Anschluss (Schaft) des Klinkensteckers über einen kurzen Impuls mit der Audiomasse verbunden. Das Mischpult muss mit einem Schalter, Taster oder Fader ausgestattet sein, der bei Betätigung des entsprechenden Kanals zum Start die Spitze des Klinkensteckers und zum Pausieren den Schaft des Klinkensteckers mit der Audiomasse des CD-Players verbindet.

Relay-Funktion:

Im Relay-Betrieb schaltet das Gerät am Ende eines Titels automatisch auf den jeweils anderen CD-Player um. Dadurch haben Sie z. B. die Möglichkeit, das Musikprogramm durch den Einsatz mehrerer CDs zu erweitern.

Verbinden Sie die beiden CD-Player über die Faderstart-Buchse. Wählen Sie über die Single-Taste "SINGLE" oder "CONT" um entweder nach jedem Titel oder am Ende der CD zu wechseln.

Beispiel:

Wählen Sie über die Single-Taste "SINGLE". Starten Sie die Wiedergabe von CD1. Sobald der aktuelle Titel (Single) von CD1 beendet ist, startet automatisch CD2. Der erste CD-Player geht in den Pause-Modus. Bei dem jeweiligen CD-Player im Pause-Modus lässt sich z. B. eine neue CD einlegen oder ein besonderer CuePunkt setzen.

6.14 Ende der Benutzung

Bevor Sie das Gerät abschalten, überzeugen Sie sich davon, dass sich keine CD mehr im CD-Player befindet. Alle abgespeicherten Cue-Punkte, Samples und Effekt-Parameter werden im CD-Player abgespeichert und lassen sich auch nach dem Ausschalten wieder aufrufen.

7. VORSICHTSMASSNAHMEN

Dieses Gerät kann nicht mit konventionellen Hifi CD-Playern verglichen werden. Dieses Gerät wurde besonders stabil gebaut, um den harten Anforderungen beim Transport und bei Mobildiskotheken gewachsen sein zu können. Wenn bei Ihrem Gerät Probleme auftreten, lesen Sie bitte nachfolgende Übersicht. Die Veränderung der Abspielgeschwindigkeit (Pitch) ändert die FM-Frequenzen. Sollte auf dem Display öfter "ERR" erscheinen, sollten die Frequenzen neu eingestellt werden.

1. Ist das Gerät korrekt angeschlossen?

2. Stimmen die Einstellungen an Ihrer Endstufe und an Ihrem Mischpult?

3. Haben Sie die Hinweise dieser Bedienungsanleitung beachtet?

SYMPTOM MÖGLICHE URSACHE LÖSUNG

Gerät reagiert nicht beim Anschalten.

Stromanschluss unterbrochen Überprüfen Sie den Netzstecker

am Gerät

Gerät liest nicht CD ist nicht richtig eingelegt oder

schmutzig

Legen Sie die CD erneut ein (Aufdruck nach oben) bzw. reinigen Sie die CD mit einem weichen, angefeuchteten Tuch.

Kein Ton Überprüfen Sie die Mischer- und

Endstufenanschlüsse

Eventuell erneut anschließen

Rauschen Schlechte Mischer- und Endstufen-

verbindungen

Überprüfen Sie die Kabel- und Steckerqualität

Faderstart funktioniert nicht Fehlender Audio Out-Anschluss Schließen Sie die Audio Out-

Buchsen an die Line-Eingangsbuchsen des Mischpultes an

Page 21

10602296X10NXS_V_1_0.DOC

21/69

8. REINIGUNG UND WARTUNG

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

LEBENSGEFAHR!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

LEBENSGEFAHR!

9. TECHNISCHE DATEN

Spannungsversorgung: 115/230 V AC, 50/60 Hz Gesamtanschlusswert: 14 W Typ: Slot-drive Compact Disc Player Geeignete CDs: Standard CDs 12 cm Quantisierung: 16 Bit Samplingfrequenz: 44,1 kHz Geschwindigkeitsanpassung: +/- 8 %, +/- 12 %, +/- 16 %, +/- 100 % Klirrfaktor: 0,01 % Geräuschspannungsabstand: 90 dB Kanaltrennung: >75 dB Frequenzgang: 20 - 20,000 Hz; +/- 1 dB Audio-Ausgang: unbalanced via RCA Ausgangspegel: 2 Vrms Digital-Ausgang: unsymmetrisch über Cinch-Buchse, 44,1 kHz stabil Maße (BxTxH): 250 x 350 x 120 mm Gewicht: 3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

07.10.2003 ©

Page 22

10602296X10NXS_V_1_0.DOC

22/69

OPERATING INSTRUCTIONS

DJS-1200

SCRATCH-WORKSTATION

CAUTION!

Keep this device away from rain and moisture! Unplug mains lead before opening the housing!

For your own safety, please read this user manual carefully

before you initial start-up.

Every person involved with the installation, operation and maintenance of this device has to

- be qualilfied

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- include every supplementay update with the original manual

1. INTRODUCTION

Thank you for having chosen a OMNITRONIC DJS-1200 Scratch-Workstation. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

Unpack your OMNITRONIC DJS-1200.

Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

2. SAFETY INSTRUCTIONS

CAUTION!

Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires!

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

Page 23

10602296X10NXS_V_1_0.DOC

23/69

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems.

Always plug in the power plug least. Make sure that the power-switch is set to OFF position before you connect the device to the mains.

Keep away from heaters and other heating sources!

If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature.

Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect from mains immediately. Please let the device be checked by a qualified service technician before you operate it again. Any damages caused by liquids having entered the device are not subject to warranty!

This device falls under protection-class II and features a protective insulation.

Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution!

Make sure that the available voltage is not higher than stated on the AC voltage selector.

Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the power-cord from time to time.

Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power-cord by the plug. Never pull out the plug by tugging the power-cord.

Make sure that the volume control of the headphones is set to "min" position before the device is switched on.

CAUTION: Turn the amplifier on last and off first!

Please note that damages caused by manual modifications on the device or unauthorized operation by unqualified persons are not subject to warranty.

Keep away children and amateurs!

CAUTION: High volumes can cause hearing damage!

There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.

3. OPERATING DETERMINATIONS

This device is a professional CD-player for playing CDs. This product is allowed to be operated with an alternating current of 115/230 V, 50/60 Hz and was designed for indoor use only.

Do not shake the device. Avoid brute force when installing or operating the device.

When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others!

Do not operate the device in extremely hot (more than 30° C) or extremely cold (less than 5° C) surroundings. Keep away from direct insulation (particularly in cars) and heaters.

Page 24

10602296X10NXS_V_1_0.DOC

24/69

Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation!

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Please use the original packaging if the device is to be transported.

Never remove the serial barcode from the device as this would make the guarantee void.

If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.

4. DESCRIPTION

4.1 Features

The ultimate Scratch-Workstation

Touch sensitive scratch-wheel made of aluminium • Cue Scratch-function: when touching the scratch-wheel back to cue-point • Cue Sequence Scratch-function: when touching the scratch-wheel the player jumps from one memorized cue-point to the next • Realtime-scratch-function without delay and time limit • Vinyl Cuefunction for searching Cue-points like with a turntable • The Vinyl Cue-function disables the frame-function of the CD-player • Auto Beatcounter or via Tap-button • Different DSP-sound-effects like brake, reverse, motor off, flanger, echo and auto pan with adjustable parameters • Time and Ratio-parameters individually adjustable • All sound-effects can be combined with one another (e.g. scratch and echo and flanger or reverse and echo and then brake...) • Beat Sync-function: all effects can be adjusted in accordance with the track speed • All adjusted effect-parameters can be memorized and recalled from up to 128 CDs • Samplerunit with 3 x 7 seconds sampler-time, adjustable sample-pitch and sample-volume • All adjusted sampleparameters can be memorized and recalled from up to 128 CDs • One-shot-mode: when the desired Bank/Cue-button is pressed, the sample is only played once • Three cue-point hotkeys, which can be recalled from up to 128 CDs • Bop-function: when calling the Cue-point via the Bop-button, the player remains in the play-mode • Seamless loop-function and reloop-function • 10-second anti-shock-function • Faderstart-function • Speed-control range adjustable to +/- 8 %, +/- 12 %, +/- 16 % or +/- 100 % • With Main Tempo-function • Track-buttons for selecting the track • Additional +10-button • Front-loading CD-slot for fast and easy CD-exchange • Headphones-output with volume control • Stable 44.1 kHz S/PDIF digital output via RCA • Search-encoder • Relay-function via Faderstart-socket • Depth like a turntable

Page 25

10602296X10NXS_V_1_0.DOC

25/69

4.2 Frontpanel

1. DISPLAY VFD-display for displaying the different modes and functions. Please refer to the explanations under 6.3 VFD-display.

2. EJECT BUTTON Via the EJECT-button, you can stop and eject the CD. Please refer to the explanations under 6.2 CD Slot In.

3. SEARCH-ENCODER Via the Search-encoder, you can quickly scan forwards and backwards. Turn the Search-encoder to the right in order to scan forwards and turn it to the right in order to scan backwards. The further you turn the Search-

Page 26

10602296X10NXS_V_1_0.DOC

26/69

encoder the higher the scanning-speed. In the pause-mode, the current frame is repeated as soon as you turn the Search-encoder.

4. TRACK-BUTTONS Via the Track-buttons, you can select the desired track. Please refer to the explanations under 6.5 Selecting a track via the Track-buttons.

5. BANK/CUE-BUTTONS You can memorize a Cue-point and a sample on every Bank/Cue-button. The memorized Cue-button or the sample (press Sampler-button first) can be recalled via the respective Bank/Cue-button.

6. MEMORY/RECALL-BUTTON With this button, you can memorize the current Cue-point, the current sample or the sample-parameter via one of the three Bank/Cue-buttons. Press the Memory/Recall-button (LED on) and the desired Bank/Cuebutton. Please refer to the explanations under 6.7 Cueing and 6.10 Sampler-mode. You can memorize up to 3 Cue-points and samples with sample-parameters of different titels and recall them via the respective Bank/Cue-button. Please note that the maximum sample-length is 7 seconds. In the Effect-mode, you can memorize the adjusted effect parameters by adjusting the parameter and pressing the Memory/Recall-button. You can recall all memorized Cue-points, samples and effect-parameters from up to 128 CDs by switching the CD-player on, pressing the Memory/Recall-button (LED on) and inserting the respective CD.

7. SAMPLER-BUTTON By pressing the Sampler-button (Sampler LED on), you can recall a sample you memorized on one of the Bank/Cue-buttons before. You can select between Continuous-mode and One-shot-mode. The memorized samples of a CD remain in the memory until you switch off the CD-player or overrite the samples. You can recall all memorized Cue-points, samples and effect-parameters from up to 128 CDs by switching the CD-player on, pressing the Memory/Recall-button (LED on) and inserting the respective CD. Please refer to the explanations under 6.10 Sampler-mode.

8. LOOP IN/REALTIME CUE-BUTTON By pressing the In-button, you can memorize the Cue-point. Furthermore, you can program the In-button of a sequence which will be repeated then. Please refer to the explanations under 6.9 Memorizing a sequence (Loop-function) and 6.8 Interactive scratch-wheel.

9. LOOP OUT-BUTTON By pressing the Out-button, you can memorize the Loop Out-button. The player will repeat the memorized sequence until you press the Out-button once more.

10. RELOOP-BUTTON Via the RELOOP-button, you can call up a memorized sequence once more.

11. CUE-BUTTON Pause-mode: In the pause-mode, you can cue by pressing and holding the Cue-button. As soon as you let the Cue-button loose, the player returns to the track-start or the Cue-point. Playback-mode: If you press the Cue-button during playback, the player returns to the track-start or the Cue-point and goes into Pause-mode. On the Cue-button, you can memorize the fourth Cue-point. Please refer to the explanations under 6.7 Cueing.

12. PLAY/PAUSE-BUTTON With the Play/Pause-button, you can start the playback and stop it again. Please refer to the explanations under 6.4 Play/Pause.

13. SCRATCH/VINYL CUE-BUTTON With the Scratch-button, you can activate the Scratch-function. Please refer to the explanations under 6.8 Interactive scratch-wheel and 6.11 Effects.

Page 27

10602296X10NXS_V_1_0.DOC

27/69

14. FLANGER-BUTTON With the Flanger-button, you can activate the Flanger-effect. Please refer to the explanations under 6.11 Effects.

15. PAN-BUTTON With the Pan-button, you can activate the Pan-effect. Please refer to the explanations under 6.11 Effects.

16. SCRATCH-WHEEL

Playback-mode:

Via the Scratch-wheel, you can adjust the playback-speed by +/- 100 %. Please refer to the explanations under 6.6 Adjusting the playback-speed.

Pause-mode:

In the pause-mode, the current frame is repeated as soon as you turn the Scratch-wheel. Via the Scratch-wheel, you can slowly search within a title forwards and backwards. In this way, you can easily find a Cue-point for example.Turn the Scratch-wheel to the right in order to search forwards and turn it to the right in order to search backwards. The faster you turn the Scratch -wheel the higher the searchingspeed. Please refer to the explanations under 6.7 Cueing.

Vinyl Cue-function:

If you press the Scratch-button, you can activate the VINYL CUE-function. This function disables the framefunction of the CD-player and you can search for the Cue-point as with a turntable. Please refer to the explanations under 6.8 Interactive scratch-wheel.

Cue Scratch-function:

Press and hold the Scratch-button until the LED is lit. The aluminium surface of the scratch-wheel is now activated. When touching the scratch-wheel, the player returns to the cue-point.

Cue Sequence Scratch-function:

Press and hold the Scratch-button until the LED flashes. Everytime you touch the scratch-wheel, the player jumps from one memorized cue-point to the next.

17. CD LED This LED is illuminated when a CD is inserted in the CD Slot In and the player is ready for use.

18. HOLD-BUTTON With the Hold-button, you can hold the settings of the effect-parameters and sample-parameters. Please refer to the explanations under 6.11 Effects.

19. ECHO-BUTTON With the Echo-button, you can activate the Echo-effect. Please refer to the explanations under 6.11 Effects.

20. FILTER-BUTTON With the Filter-button, you can activate the Filter-function. Please refer to the explanations under 6.11 Effects.

21. AUTO FILTER-BUTTON With the Auto Filter-button, you can activate the Auto Filter-function. Please refer to the explanations under

6.11 Effects.

22. PARAMETER TIME-CONTROL With the Parameter Time-control, you can adjust the effect time.

23. PARAMETER RATIO-CONTROL With the Parameter Ratio-control, you can adjust the effect ratio.

24. TIME-BUTTON The display can be switched from track remain time (Remain) to total remain time (total remain) or track playback time (Elapsed).

25. SINGLE-BUTTON For choosing single playback or continous play. By pressing this button once, the display shows „SINGLE“. The current track is then played once and the player goes into Pause-mode at the next track-start.

26. TAP-BUTTON Via the Tap-button, you can display the beats per minute of a track. Press the button in the rhythm of the music. The display shows the current beats per minute (BPM).

Page 28

10602296X10NXS_V_1_0.DOC

28/69

27. BEAT SYNC-BUTTONS Via the Beat Sync-buttons, you can adjust the effects to the current track's beat. Please refer to the explanations under 6.12 Beat Sync-function.

28. AUTO BPM-BUTTON Via the Auto BPM-button, you can switch the display from beats per minute (BPM) to speed-adjustment in %. Press and hold the Auto BPM-button in order to switch form manual to automatic beatcounter.

29. AUTO CUE-BUTTON With the Auto Cue-button, you can activate the Auto Cue-function. Please refer to the explanations under 6.7 Cueing.

30. BRAKE-BUTTON With the Brake-button, you can activate the Brake-effect and the Motor Off-effect. Please refer to the explanations under 6.11 Effects.

31. REVERSE-BUTTON With the Reverse-button, you can activate the Reverse-function. Please refer to the explanations under 6.11 Effects.

32. MAIN TEMPO-BUTTON With the MAIN TEMPO-button, you can adjust the pitch of an adjusted playback speed. Press the MAIN TEMPO-button in order to adjust the pitch.

33. PITCH CONTROL-BUTTON With this button, you can switch the speed-adjustment via the pitchfader off (LED off). Please refer to 6.6 Adjusting the playback-speed.

34. 8/12/16/100%-BUTTON With this button, you can select the speed-adjusting range between +/- 8 % (LED green), +/- 12 % (LED orange) +/- 16 % (LED red) or +/- 100 % (LED flashes red). Please refer to 6.6 Adjusting the playbackspeed.

35. PITCH BEND-BUTTONS With the Pitch Bend-buttons, you can adjust the playback-speed temporarily by up to +/- 100 %. Please refer to 6.6 Adjusting the playback-speed. If you press and hold the Pitch Bend - button, the playback speed decreases down to 0. This effect is comparable with the Motor Off-effect.

36. PITCHFADER You can adjust the desired speed with the Pitchfader. The display shows the current percentage.

37. CD SLOT IN Insert the disc here. If a CD is inserted and the CD-player is ready for operation, the CD LED is shining. Please refer to the explanations under 6.2 CD Slot In.

Page 29

10602296X10NXS_V_1_0.DOC

29/69

4.3 Rearpanel

38. AUDIO OUT-SOCKETS The music-signal of these sockets is analogue. Connect the output to the respective input of your mixer.

39. FADERSTART-SOCKET Via the Faderstart-socket, the CD-player can be remotely controlled. If you are using a mixer with Faderstartfunction connect the player with the Control Out-socket. Please note that these sockets must never be connected with any voltage. Please refer to the explanations 6.13 Faderstart.

40. DIGITAL OUT-SOCKET The music-signal of this socket is digital. Connect the output to the respective input of a digital amplifier for example.

41. HEADPHONES SOCKET With this socket, you can connect headphones with an impedance between 8 Ohms and 600 Ohms.

42. VOLUME-CONTROL With the Volume-control, you can adjust the headphones volume.

43. VOLTAGE SELECTOR Make sure that the indication corresponds to the available voltage.

44. AC CONNECTION Plug the power supply cable in here.

45. POWER SWITCH Press this button to start operation.

5. INSTALLATION

Install the CD-player on a plane surface.

Make sure that the inclination angle will not exceed 15°, as the CD cannot be read correctly otherwise.

Connect the CD-player with the RCA-cable to your mixer via the Audio Out-sockets. Make sure that the right/left occupation (plug-colour red/white) is the same at both devices.

Page 30

10602296X10NXS_V_1_0.DOC

30/69

CAUTION: Make sure that the CD-player is switched off (power-switch in outer position) before you connect it to the mains in order to avoid damages on your loudspeakers.

Make sure that the indication on the Voltage-selector corresponds to the available voltage in order to avoid severe damages.

Connect your CD-player with the mains.

CAUTION: Turn the amplifier on last and off first!

6. OPERATION

6.1 Setup

Switch the CD-player on via the Power-switch. When the device is on and the tray has no disc, "NO DISC" appears on the display.

6.2 CD Slot In

Insert your CD in the CD Slot In. Make sure that you only hold the CD with 2 fingers on the edge. Avoid touching the inside area of the CD.

You can recall all memorized Cue-points, samples and effect-parameters from up to 128 CDs after switching the CD-player off. Therefore, you have to switch the CD-player on, press the Memory/Recall-button (LED on) and insert the respective CD. The CD source code is read and the Cue-points, samples and effectparameters memorized before will be loaded from the memory. The display shows "Recall" until the loading process is finished.

The CD LED is illuminated when a CD is inserted in the CD Slot In and the player is ready for use.

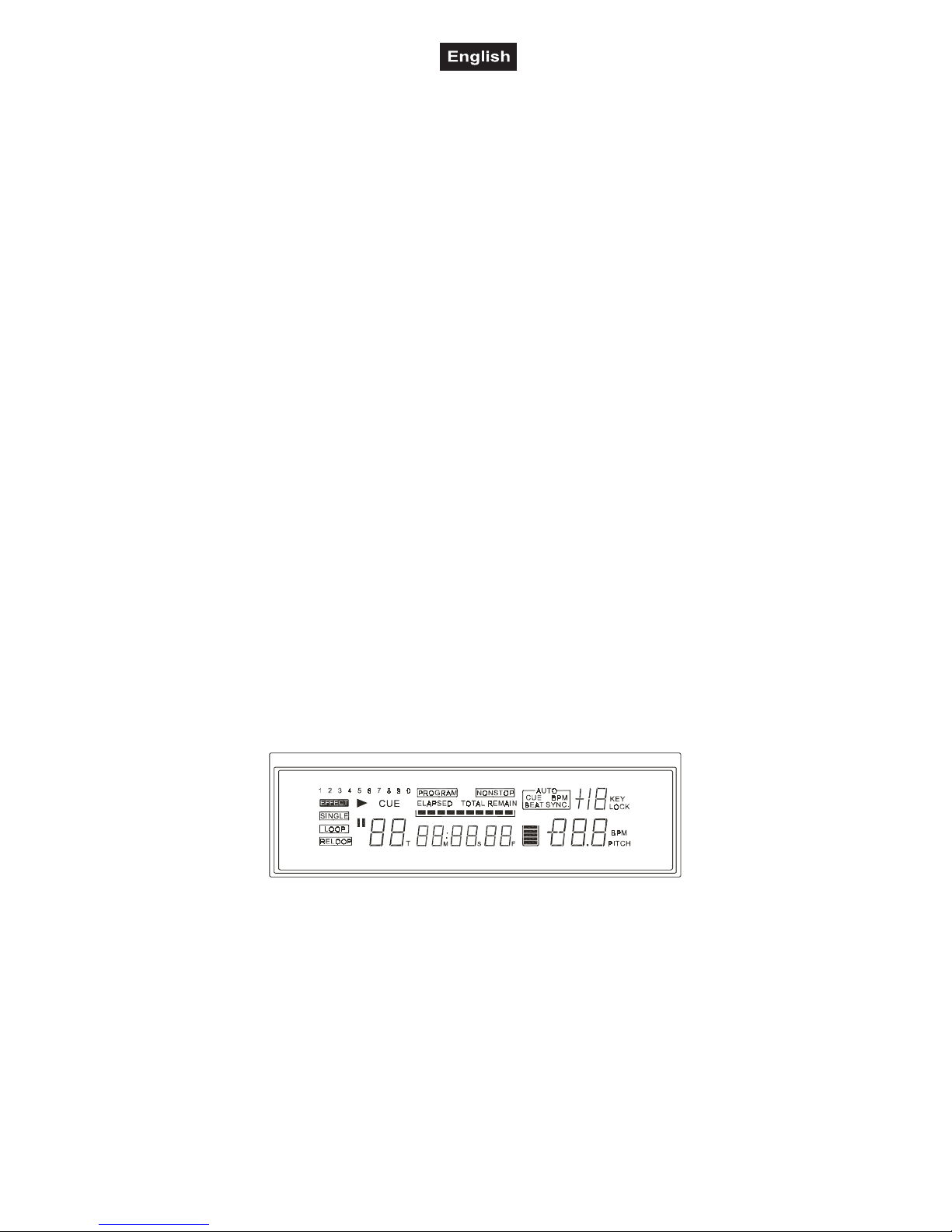

6.3 VFD-display

If the CD is improperly positioned,"ERR" or "NO DISC" appears on the display. If the CD is properly positioned, the CD-player reads the CD. The player jumps to the first track and is in the Pause-mode (Pause-symbol flashes). Please note that the player automatically jumps to the section where the music starts. Next to "T" the track number is displayed. The track remain time is displayed in M (MIN), S (SEC) and F (FRAME).

By using the Time-button, the time-indication can be switched from track remain time (Remain) to total remain time (Total Remain) to track playback time (Elapsed). Above the time-indication, 10 bars are displayed showing the remaining track-time visually. The shorter the track remain time becomes, the less bars are displayed. 15 seconds before the track-end, the bars in the display start flashing. By pressing the Single-button, the CD-player is put into Single-mode and the display shows "SINGLE". The indication "0.0" means that the playback-speed has not been changed. If you adjust the playback-speed via the Pitchfader (Pitch-LED of the selected speed is flashing), the respective percentage is indicated in the display.

Page 31

10602296X10NXS_V_1_0.DOC

31/69

6.4 Play/Pause

In the Pause-mode the the time-indication in the display stands still and the Pause-symbol flashes. The playback of the first track can be started by pressing the Play/Pause button. In the Playback-mode, the timeindication in the display is running and the Play-symbol shines permanently. If you wish to interrupt the playback, press the Play/Pause-button and the laser stops at the position where you stopped. If you wish to stop the playback, press the EJECT-button. The display shows the total number of track and the total playback time.

6.5 Selecting a track via the Track-buttons

You can select the desired track via the Track-buttons. In order to play a track from the beginning, press the Track-buttons until the desired track number is displayed. If you hold the respective Track-button, the CD-player will run through the track numbers until you let the button loose.

«-button:

If you press the «-button once, playback starts at the beginning of the previous track. If a track is already played back, you can start the current track from the beginning.

»-button:

If you press the »-button once, the playback starts at the beginning of the next track, if you press it twice the following track, etc. Please note that the CD-player calls the track up in the mode you pressed the Track-button. If the CD-player is in the Play-mode at track 1 for example and you press the »-button, the player jumps to track 2 and immediately starts playback.

+10-button:

By pressing the +10-button, the CD-player jumps 10-stepwise from track number to track number (e. g. 06, 16, 26, 06).

6.6 Adjusting the playback-speed

Possibility 1:

Via the Pitchfader, you can adjust the playback-speed by up to +/-100 %. Put the CD-player into playback-mode. Press the Pitch Control-button in order to activate the Pitchfader (LED on). Select the speed-adjustment range by pressing the 8/12/16/100%-button: +/- 8 % (LED green), +/- 12 % (LED orange) +/- 16 % (LED red) or +/- 100 % (LED flashes red). Adjust the playback-speed via the Pitchfader (Pitch-LED of the respective speed is on).

Possibility 2:

Via the Pitch Bend-buttons you can adjust the playback-speed temporarily. Put the CD-player into playback-mode. Press the desired Pitch Bend-button. After letting the Pitch Bendbutton loose, the player automatically returns to the original playback-speed.

Motor Off-effect:

The Motor Off-effect equals the slow stopping of the turntable, if the motor is switched off. This effect is activated via the Pitch Bend - button. If you hold the Pitch Bend - button, the playback-speeds decreases down to 0. If the CD has "stopped", you can re-activate playback by releasing the Pitch Bend - button.

Possibility 3:

In the playback-mode, you can adjust the playback-speed by +/- 100 % via the Scratch-wheel. The adjustment will be temorary with the Hold-button not activated and permanent with pressed Hold-button.

6.7 Cueing

Auto-Cue function:

After switching on and after pressing the Track-buttons, the player automatically jumps to the section where the music starts. This function enable to minimize the transitions between two tracks. If the Auto Cue-function is disabled, a time interval remains between two tracks until the music starts. If the Auto Cue-function is activated (the display shows "Auto Cue"), the music starts immediately.

Page 32

10602296X10NXS_V_1_0.DOC

32/69

Back-Cue function:

If you press the Cue-button during playback, the player returns to the track-start or Cue-point (In-button) and goes into Pause-mode. Please note that this function is only available within one track.

Bop-function:

When calling the Cue-point via the Bop-button, the player remains in the play-mode.

Memorizing the Cue-point:

Possibility 1:

The player is in Playback-mode. Press the In-button and the Cue-point is memorized. The Cue-indicator shortly flashes. As soon as you press the Cue-button, the player returns the Cue-point and goes into Pause-mode.

Possibility 2:

The player is in Playback-mode. Press the Play/Pause-button and the player goes into Pause-mode. Select the Cue-point via the Scratch-wheel. The display shows the selected starting-point (e.g. 3:42 22). Press the In-button and the Cue-point is memorized. The Cue-indicator shortly flashes. As soon as you press the Cue-button, the player returns the Cue-point and goes into Pause-mode.

Possibility 3:

The player is in Pause-mode or in Playback-mode. Press the Track-button to select the desired track. The Cue-indicator shortly flashes and the Cue-point is set to the track-start.

Memorizing several Cue-points:

With the DJS-1200, you can memorize up to 4 different Cue-points of different tracks and recall them via the Bank/Cue-button or the Cue-button, respectively. Press the Memory/Recall-button (LED on) and the desired Bank/Cue-button in order to memorize the current Cue-point on the Bank/Cue-button. By pressing the respective Bank/Cue-button, you can recall the Cue-points memorized via the Memory/Recall-button. The last memorized Cue-point can be recalled by pressing the Cue-button. The memorized Cue-points can be overritten at any time. Please note that the Cue-points can only be deleted by switching the CD-player off an on again. You can recall all memorized Cue-points from up to 128 CDs after switching the CD-player off. Therefore, you have to switch the CD-player on, press the Memory/Recall-button (LED on) and insert the respective CD. The display shows "Recall" until the loading process is finished.

6.8 Interactive scratch-wheel

With the Scratch-button, you can activate the Scratch-function. This button features 4 different functions.

Pitch Bend-function

Please refer to the explanations under 6.6 Adjusting the playback-speed.

Vinyl Cue-function:

The DJS-1200 features a Vinyl Cue-function for searching Cue-points like with a turntable.

Realtime programming of the Cue-points or Loop-points, respectively:

The player is in Playback-mode. Press the Play/Pause-button and the player goes into Pause-mode. Press the Scratch-button in order to disable the frame-function of the CD-player. The CD-player is now in the Realtime Cue-mode. Select the Cue-point by turning the Scratch-wheel forwards and backwards. Repeated turning forwards of the Scratch-wheel produces a playback resembling the playback-speed via the Play/Pause-button. Press the In-button in order to memorize the Cue-point.

Cue Scratch-function:

Press and hold the Scratch-button until the LED is lit. The aluminium surface of the scratch-wheel is now activated. When touching the scratch-wheel, the player returns to the cue-point.

Page 33

10602296X10NXS_V_1_0.DOC

33/69

Cue Sequence Scratch-function:

Press and hold the Scratch-button until the LED flashes. Everytime you touch the scratch-wheel, the player jumps from one memorized cue-point to the next.

6.9 Memorizing a sequence (Loop-function)

With the Loop-function, you can repeat a programmable sequence. Please note that you can only recall this sequence within one track. If you also wish to insert in other tracks, you need to memorize the sequence as sample on one of the Bank/Cue-buttons.

Memorizing the Loop-points:

Possibility 1:

The player is in Playback-mode. If the In-button is pressed in the playback-mode, the CD keeps running and the A-point (starting-point) is marked. By pressing the Out-button, the B-point (end-point) of the sequence is marked. The player repeats the sequence between A-point and B-point until you press the Out-button once more.

Possibility 2:

The player is in Playback-mode. Press the Play/Pause-button and the player goes into Pause-mode. Select the A-point (starting-point) via the Scratch-wheel. The display shows the selected A-point (e.g. 3:42

22). Press the In-button and the selected A-point is marked. Select the B-point (end-point) via the Scratch-wheel. The display shows the selected B-point (e.g. 3:51 11). Press the Out-button and the selected B-point is marked. The player repeats the sequence between A-point and B-point until you press the Out-button once more.

You can repeat the sequence once more if you press the Reloop-button.

6.10 Sampler-mode

Set the Loop In-point and Loop Out-point like described above. If a sample is to be memorized on a Bank/Cue-button, only the first 7 seconds will be memorized.

Memorizing several samples:

With the DJS-1200, you can memorize up to 3 different samples of different tracks and recall them via the Bank/Cue-button. Press the Memory/Recall-button (LED on) and the desired Bank/Cue-button in order to memorize the current sample on the Bank/Cue-button. The memorized samples can be overwritten at any time. Please note that the samples can only be deleted by switching the CD-player off an on again. You can recall all memorized samples from up to 128 CDs after switching the CD-player off. Therefore, you have to switch the CD-player on, press the Memory/Recall-button (LED on) and insert the respective CD. The display shows "Recall" until the loading process is finished.

Playback of memorized samples:

Continuous-mode:

By pressing the Sampler-button (LED on) and the respective Bank/Cue-button, you can recall the samples memorized via the Memory/Recall-button. The sample will be repeated until you press the Sampler-button again (LED off). The memorized samples can be played back at any time. If the Sampler-button is pressed duruing the playback of the CD, the sample mixes with the CD-playback. If the Sampler-button is pressed in the Pausemode, the sample alone is being played back. The sample playback-speed can temporarily be adjusted via the Pitch Bend-buttons.

One-shot-mode:

Press the Sampler-button until the LED flashes. The current sample is stopped and the player goes into oneshot-mode. When you press the desired Bank/Cue-button now, the sample is only played once. Press the Sampler-button again (LED off) in order to leave this mode.

Page 34

10602296X10NXS_V_1_0.DOC

34/69

Adjusting and memorizing the sample-pitch and sample-volume

The sample-pitch and the sample-volume can individually be adjusted and memorized for every sample. Press the Sampler-button (LED on) and the respective Bank/Cue-button in order to recall the sample. Press the Hold-button (LED on) in order to hold the parameter-adjustments. If you do not press the Holdbutton, the adjustments are only temporary and the CD-player returns to the memorized settings. By turning the Parameter Time-control, you can adjust the sample-pitch to SP 1000 (maximum pitchadjustment) to SP -1000 (minimum pitch-adjustment). By turning the Parameter Ratio-control, you can adjust the sample-volume to SV 255 (maximum samplevolume) to SV 000 (minimum sample-volume). These temporary settings remain until you switch off the CD-player. If you wish to memorize these settings with the sample, press the Memory/Recall-button (LED on) and hold it for one second. In this way, the adjusted parameters can be recalled via the Recall-function.

Using temporary samples

The temporary samples on the Bank/Cue-buttons remain in the buffer memory if you change the CD without switching the CD-player off. Please note that these samples are only temporarily available and cannot be memorized on the new CD. This means, that such temporary samples will be deleted from the buffer memory when you will switch off the CD-player. However, the original samples can be recalled from the respective CD using the Recall-function.

6.11 Effects

The different effects can be activated via the respective Effect-button. If the effect is activated, the respective LED is on.

The effect-parameters can be adjusted via the Parameter Time-control and the Parameter Ratio-control. Press the Hold-button (LED on) in order to hold the parameter-adjustments. If you do not press the Holdbutton, the adjustments are only temporary and the CD-player returns to the memorized settings. If you wish to memorize these settings press the Memory/Recall-button (LED on) and hold it for one second. In this way, the adjusted parameters can be recalled via the Recall-function.

You can recall all memorized effect-parameters from up to 128 CDs after switching the CD-player off. Therefore, you have to switch the CD-player on, press the Memory/Recall-button (LED on) and insert the respective CD. The display shows "Recall" until the loading process is finished.

Scratch-function:

The scratch-function resembles the scratching with a turntable. By turning the Scratch-wheel forwards and backwards, different scratching-effects can be produced. If you turn the Scratch-wheel continuously forwards, the playback resembles the playback-speed via the Play/Pause-button.

Flanger-effect:

When choosing the Flanger-effect, the effect of a jet engine is added to the original sound. The Flanger-time (PT) modifies the sound of the flanger-effect and can be adjusted between 0 and 9990 ms. The Flanger-rate (PR) modifies the depth of the flanger-effect and can be adjusted between 0 and 255.

Pan-effect:

When choosing the Pan-effect, the sound is cyclically directed to the left and right side. The Pan-time (PT) modifies the changing speed and can be adjusted between 0 and 9990 ms.

Echo-effect:

When choosing the Echo-effect, an echo is added to the original sound. The Echo-time (PT) modifies the repeating frequency and size of the echo and can be adjusted between 0 and 2000 ms. The Echo-rate (PR) modifies the feedback of the echo-effect and can be adjusted between 0 and 255.

Filter-effect:

When choosing the Filter-effect, the original sound is modified in accordance with the Parameter-control. The Filter-rate (PR) can be adjusted between 0 and 255.

Auto Filter-effect:

When choosing the Auto Filter-effect, the original sound is modified in accordance with the Parametercontrols. The Auto Filter-time (PT) can be adjusted between 0 and 9990 ms. The Filter-rate (PR) modifies the feedback of the echo-effect and can be adjusted between 0 and 255.

Page 35

10602296X10NXS_V_1_0.DOC

35/69

Brake-effect:

The Brake-effect-effect equals the immediate stop/brake and starting of the track of the turntable, if the Start/Stop-button is pressed. The Brake-time (PT) modifies the braking and starting speed of the track and can be adjusted between 10 and 9990 ms. The ideal value for the Brake-effect lies between 600 and 800 ms.

Reverse-function:

The unlimited reverse play can be activated via the Reverse-function. The playback-direction can be changed as often as you like by pressing the Reverse-button. The Reverse-time (PT) modifies the playbackspeed and can be adjusted between -1000 and 1000 as pitch change from -100 % to +100 %.

Overview over the effect-parameters:

Effects Parameter PT Parameter PR

Adjustable value Default value Adjustable value Default value Flanger 0 - 9990 ms 1000 ms 0 - 255 179 Pan 0 - 9990 ms 450 ms Echo 0 - 2000 ms 350 ms 0 - 255 128 Filter 0 - 255 0 Auto Filter 0 - 9990 ms 6000 ms 0 - 255 0 Reverse -100 - 100 % Brake 0 - 9990 ms 0 ms 0 - 9990 ms 0 ms

6.12 Beat Sync-function

You can either adjust the effect-time via the Parameter Time-control or more comfortably via the Presets of the Beat Sync-function.

Example: Press the Auto BPM-button during playback and wait until the display shows the current value. Press the Echo-button. Adjust the Parameter Time-control and watch the Beat Sync-LEDs. When the Echo-time corresponds to a whole note, the 1/1 LED is lit. In this way, the Beat Sync-LEDs show the most common time adjustments.

Via the Beat Sync-buttons, you can quickly and easily select the desired tact.

6.13 Faderstart

With the DJS-1200, you have the possibility to start the CD-player directly from the mixer. Make sure that the Faderstart-socket is connected with the respective socket on the mixer. Additionally, the Audio Out-sockets have to be connected with the Line-input sockets of your mixer. Please note that the Faderstart-function only works with the appropriate mixers. Insert the CD and select the desired track (Pause-mode). Start playback from your mixer.

Please note that the Faderstart-function is a Cue-point Faderstart-function. This means that the CD-player starts playback after activating the respective channel of the mixer and goes into Pause-mode and returns to the Cue-point after activating the channel again.

Prerequisites for the Faderstart-operation:

The mixer has to be connected via a 3.5 mm mono jack with the CD-player. For starting the playback, the jack's positive pin (tip) is to be connected with the audio mass via a short impulse. For pausing the playback, the jack's negative pin (sleeve) is to be connected with the audio mass via a short impulse. The mixer has to be equipped with a switch, button or fader that will connect the tip with the audio mass for starting the playback and the sleeve for pausing the playback when the respective channel is activated.

Relay-function

In the Relay-operation, the device automatically switches to the other player after every track. In this way, you have the possibility to enlarge the music program by using several CDs.

Possibility 1:

Connect the Faderstart-sockets of the two CD-players with one another. Choose Single or Continuous via the SGL/CTN-button. The playback switches from one player to the other.

Page 36

10602296X10NXS_V_1_0.DOC

36/69

Example: Press the Single-button (The display shows "SINGLE") on both CD-players. Start playback of CD1. As soon as the current track of CD1 is finished, the player automatically starts CD2. The first CD-player goes into Pause-mode. You can enter a new CD or memorize a Cue-point at the respective player in the Pause-Mode.

6.14 End of operation

Before you switch off the device, please make sure that no CD remains in the player. All memorized Cuepoints, samples and effect-parameters are stored inside the CD-player and can be also be recalled after switching the CD-player off.

7. PRECAUTIONS

This CD player cannot be compared to conventional Hifi CD players. This player is much more rugged in order to withstand the strenous road use and consistent transports of mobile discotheques. Should you have further problems, please refer to the chart below. The adjustments of the Pitchfader change the FM frequencies. Should the display repeatedly show "ERR" adjust the frequencies.

Have the connections correctly been carried out? Is your amplifier and your mixer properly adjusted? Have you kept to all instructions given in this manual?

SYMPTOMS POSSIBLE CAUSES SOLUTION

Device does not react when switching on.

Connection to mains disrupted. Check AC plug and AC

connection.

Player does not start operation CD is badly positioned or dirty Reposition CD with label atop or

clean with a dry and soft cloth.

No sound Check the mixer and amplifier

connections

Possibly exchange connections.

Does not read the program The player is in normal playback

mode

Press the Play/Pause-button and re-program

Pop noise Mixer or amplifier connections

inapropriate

Check cable and jack quality

Faderstart does not work Missing Audio Out-connection Connect the Audio Out-sockets

with the Line-input sockets of your mixer

8. CLEANING AND MAINTENANCE

Disconnect from mains before starting maintenance operation!

DANGER TO LIFE!

We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents!

There are no servicable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.

Should you need any spare parts, please use genuine parts. If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer.

Should you have further questions, please contact your dealer.

Page 37

10602296X10NXS_V_1_0.DOC

37/69

9. TECHNICAL SPECIFICATIONS

Power supply: 115/230 V AC, 50/60 Hz Power consumption: 14 W Type: Slot-drive Compact Disc Player Available disc: Standard CDs 12 cm Quantisation: 16 Bit Sampler frequency: 44.1 kHz Pitch adjustment: +/- 8 %, +/- 12 %, +/- 16 %, +/- 100 % Distortion: 0.03 % S/N-ratio: 90 dB Channel seperation: >75 dB Frequency range: 20 - 20,000 Hz; +/- 1 dB Audio output: unbalanced via RCA Output level: 2 Vrms Digital ouput: unbalanced via RCA, 44.1 kHz stable Dimensions (WxTxH): 250 x 350 x 120 mm Weight: 3 kg

Please note: Every information is subject to change without prior notice. 07.10.2003 ©

Page 38

10602296X10NXS_V_1_0.DOC

38/69

MODE D‘EMPLOI

DJS-1200

SCRATCH-WORKSTATION

ATTENTION!

Protéger de l'humidité. Débrancher avant d’ouvrier le boîtier!

Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en

service.

Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet appareil doit

- être suffisamment qualifiée

- suivre strictement les instructions de service suivantes.

- considérer ce mode d'emploi comme faisant partie de l'appareil

- conserver le mode d'emploi pendant la durée de vie de l'article

- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil

- s'assurer qu'en cas de besoin, chaque modification obtenue soit ajoutée au mode d'emploi.

1. INTRODUCTION

Nous vous remercions d’avoir choisi un OMNITRONIC DJS-1200 Scratch-Workstation. Si vous respectez les instructions suivantes, vous profiterez d’une performance solide et convaincante de votre appareil pour de nombreuses années.

Sortez le OMNITRONIC DJS-1200 Scratch-Workstation de son emballage.

Avant la première mise en service, assurez vous que l'appareil n'a pas subi de dommages évidents lors de son transport. Si vous devriez détecter des dommages au câble secteur ou au boîtier, ne mettez pas l’appareil en service, mais contactez immédiatement votre revendeur.

2. INSTRUCTIONS DE SECURITE

ATTENTION!

Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution!

Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer cet état et un bon fonctionnement sans danger, l'utilisateur doit suivre les instructions de sécurité et les notes d'avertissement contenues dans ce mode d'emploi.

Page 39

10602296X10NXS_V_1_0.DOC

39/69

Attention:

Tout dommage occasionné par la non observation de ce mode d'emploi annulle la garantie. Le fabricant n'assume pas de responsabilité pour des dommages qui en résultent.

La fiche de secteur doit toujours être branchée en dernier lieu. Assurez-vous que l'interrupteur secteur est en position «OFF» avant de brancher l'appareil au secteur.

Tenez l'appareil éloigné de toute source de chaleur comme des éléments de chauffage ou des radiateurs souflants.

Ne mettez pas l'appareil en service, lorsqu'il est transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation susceptible d'endommager votre appareil. Ne pas mettez l'appareil sous tension avant qu'il ait atteint la température ambiante!

Ne déposez jamais de récipient contenant un liquide qui pourrait tomber sur le dessus de l'appareil ou à proximité immédiate de celui-ci. Si toutefois, du liquide devait s'infiltrer dans l'appareil, le débrancher immédiatement, puis le faire vérifier par un technicien de service compétent avant de le réutiliser. Les dommages causés par l'infiltration de liquides dans l’appareil ne sont pas couverts par la garantie.

La construction de l'appareil est conforme aux normes de sécurité de catégorie II. Cet appareil dispose d'une double isolation.

Ne laissez pas les câbles d'alimentation entrer en contact avec d'autres câbles! Soyez prudent lorsque vous manipulez les câbles et les connexions! Ne manipulez jamais ces parts avec les mains mouillées!

Assurez-vous que la tension électrique à brancher ne soit pas supérieure à celle ajustée sur le sélecteur de tension.

Prenez garde de ne pas coincer ou abimer le câble secteur par des arêtes trachantes. Contrôlez l'appareil et les câbles secteur régulièrement pour des dommages.

Débranchez l'appareil du secteur lorsque vous ne l'utilisez pas et chaque fois avant de le nettoyer! Dans ce but, utilisez les surfaces de maintien sur la fiche et ne tirez jamais sur le câble secteur!

Avant la connexion de la casque d’écoute, assurez-vous que le régulateur de volume soit en position minimum.

ATTENTION: Allumez toujours l'amplificateur en dèrnier lieu et éteignez-le en premier!

Tenez compte du fait que tout dommage résultant d'une modification manuelle sur cet appareil n'est pas couvert par la garantie.

Tenir les enfants et les novices éloignés de l'appareil.

ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs!

L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien. L'entretien et les réparations doivent être effectuées uniquement par du personnel de service compétent!

3. EMPLOI SELON LES PRÉSCRIPTIONS

Cet appareil est un lecteur CD professionnel pour la lecture de CDs standard. Cet appareil doit être connecté avec une tension alternative de 115/230 V, 50/60 Hz et a été conçu uniquement pour un usage dans des locaux clos.

Evitez les secousses et tout emploi de force lors de l’installation ou l'utilisation de l'appareil.

Quant à la choix de la place d'installation, évitez toutefois les endroits trop chauds, humides ou poussiéreux. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui!

Page 40

10602296X10NXS_V_1_0.DOC

40/69

N’utilisez pas l'appareil, lorsque la température ambiante est supérieure à 35° C ou inférieure à 5° C. N’exposez pas l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple) et aux éléments de chauffage.

N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes!

Ne nettoyez jamais l'appareil avec des produits de nettoyage trop puissants ou abrasifs, mais utilisez un chiffon doux, humide.

Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage de transport.

Ne jamais retirez le code barre de l'appareil, puisque ceci annullerait toute garantie.

Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie est annullée alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

4. DESCRIPTION

4.1 Features

La Workstation Scratch ultimative

Roue de scratch sensitive en aluminium • Fonction Cue Scratch: quand la roue scratch est touchée, le lecteur retourne au point Cue • Fonction Sequence Scratch: quand la roue scratch est touchée, le lecteur retourne à chaque point Cue memorisé. • Fonction Scratch en temps réel sans retard et sans limit de temps

• Fonction Vinyl Cue, qui permet la recherche des points Cue comme chez la platine-disque • La fonction Vinyl Cue arrête la fonction Loop du lecteur CD • Auto Beatcounter ou par touche Tap • Des effets DSP de tone comme Brake, Reverse, Motor Off, Flanger/Phaser, Echo et Auto Pan avec des paramètres ajustables • Tous les effets de tone ajustés peuvent être combinés les uns avec les autres (par ex. Scratch et Echo et Flanger ou Reverse et Echo et ensuite Brake...) • Fonction Beat Sync: ajuster tous les effets automatiquement avec la vitesse de la plage • Tous les paramètres d'effet ajustés peuvent être mémorisés et appelés de jusqu'à 128 CDs • Unité Sampler avec un temps de Sampler de 3 x 7 secondes, Sample-Pitch et volume de Sample ajustables • Tous les paramètres Sample peuvent être mémorisés et appelés de jusqu'à 128 CDs • Mode One shot: quand la touche Bank/Cue est appuyée, le sample est seulement joué une fois • Trois Hotkeys de point Cue, qui peuvent être appelés de jusqu'à 128 CDs • Fonction Bop: aprés avoir appelé le point cue par la touche Bop, le lecteur continue en mode de lecture • Fonction Loop et Reloop sans soudure • Fonction anti-shock de 10 secondes • Fonction Faderstart • Gamme de l'adaptation de vitesse ajustable sur +/- 8 %, +/- 12 %, +/- 16 % ou +/- 100 % • Avec fonction Main Tempo • Touches Track pour la sélection des plages en appuyant sur une touche • Touche +10 additionnelle • Tiroir de CD frontal pour un changement rapide et confortable de la CD • Sortie de casque d'écoute avec réglage de volume • Sortie digitale par douille Cinch, 44,1 kHz stable • Encoder Search • Fonction Relay grâce aux douilles Faderstart • Profondeur comme chez une platine-disque

Page 41

10602296X10NXS_V_1_0.DOC

41/69

4.2 Face avant

1. AFFICHAGE Affichage VFD pour afficher des modes et fonctions différents. Veuillez faire attention aux instructions sous

6.3 Affichage .

2. TOUCHE EJECT Avec la touche EJECT, vous pouvez arrêter ou ouvrier le tiroir d'accès de la CD. Veuillez faire attention aux instructions sous 6.2 CD Slot In.

3. ENCODER SEARCH Avec l'encoder Search, vous pouvez mouver rapidement en avant ou en arrière. Tournez l'encoder Search à droite pour mouver en avant et à gauche pour mouver en arrière. Le plus vous tournez l'encoder Search, le

Page 42

10602296X10NXS_V_1_0.DOC

42/69

plus vite est la vitesse de mouvement. Dans le mode Pause, le frame actuel est répété dès que vous tournez l'encoder Search.

4. TOUCHES TRACK Par les touches Track, vous pouvez sélectionner la plage souhaitée. Veuillez faire attention aux instructions sous 6.5 Sélection des plages par les touches Track.

5. TOUCHES BANK/CUE Chacune des trois touches Bank/Cue permet de mémoriser un point Cue ainsi qu’un Sample. Le point Cue ou le Sample mémorisé (appuyer sur la touche Sampler avant) peut ensuite être appelé par la touche Bank/Cue respective.

6. TOUCHE MEMORY/RECALL Avec cette touche, vous pouvez mémoriser le point Cue actuel, le Sample actuel et les paramètres de Sample sur la touche Bank/Cue souhaitée. Dans ce but, appuyez sur la touche Memory/Recall (DEL est allumée) et la touche Bank/Cue souhaitée. Veuillez faire attention aux instructions sous 6.7 Cueing et 6.10 Mode de Sampler. Il est possible à mémoriser jusqu'à 3 points Cue ou Samples avec des paramètres de Sample de différentes plages et les appeler grâce à la touche Bank/Cue respective. Tenez compte du fait que la longeur de Sample maximale est 7 secondes. Dans le mode d’effet, vous pouvez mémoriser les paramètres ajustés d’un effet. Dans ce but, ajustez les paramètres et appuyez sur la touche Memory/Recall. Veuillez faire attention aux instructions sous 6.11 Effets. Tous les points Cue, Samples et paramètres d’effet mémorisés peuvent être appelés de jusqu’à 128 CDs en mettant en marche le lecteur CD, en appuyant sur la touche Memory/Recall (DEL est allumée) et en introduisant la CD correspondante.

7. TOUCHE SAMPLER En appuyant sur la touche Sampler (DEL Sampler est allumée), vous pouvez appeler un Sample mémorisé avant sur une touche Bank/Cue. Vous pouvez choisir entre mode continue et mode One shot. Les Samples mémorisés d’une CD restent inchangés aussi longtemps jusqu’à ce que vous arrêtez le lecteur CD ou recouvrez les Samples. Tous les points Cue, Samples et paramètres d’effet mémorisés peuvent être appelés de jusqu’à 128 CDs en mettant en marche le lecteur CD, en appuyant sur la touche Memory/Recall (DEL est allumée) et en introduisant la CD correspondante. Veuillez faire attention aux instructions sous 6.10 Mode de Sampler.

8. TOUCHE LOOP IN/REALTIME CUE En appuyant sur la touche In, le point Cue peut être mémorisé. En plus, vous pouvez programmer le point In d’une séquence par cette touche, que est alors répétée. Veuillez faire attention aux instructions sous 6.9 Répétition d’une séquence (Fonction Loop) et 6.8 Roue scratch interactive.

9. TOUCHE LOOP OUT En appuyant sur la touche Out, vous pouvez mémoriser le point Loop-Out. Le lecteur répète la séquence mémorisée aussi longtemps jusqu’à ce que vous appuyez encore une fois sur la touche Out.

10. TOUCHE RELOOP Grâce à la touche RELOOP vous pouvez appeler une séquence mémorisée encore une fois.

11. TOUCHE CUE Mode Pause: En mode Pause, vous pouvez préécouter la CD en appuyant sur la touche Cue et en la tenant. Aussitôt que vous relâchez la touche, le lecteur CD retourne au début de la plage ou au point Cue. Mode de lecture: Quand vous appuyez sur la touche Cue durant la lecture, le lecteur CD retourne au début de la plage ou au point Cue et se place en mode Pause. Il est possible à mémoriser le quatrième point Cue sur la touche Cue. Veuillez faire attention aux instructions sous 6.7 Cueing.

12. TOUCHE PLAY/PAUSE Grâce à la touche Play/Pause, vous pouvez commencer et arrêter la lecture. Veuillez faire attention aux instructions sous 6.4 Play/Pause.

Page 43

10602296X10NXS_V_1_0.DOC

43/69

13. TOUCHE SCRATCH/VINYL CUE Avec la touche Scratch, vous pouvez activer la fonction Scratch. Veuillez faire attention aux instructions sous

6.8 Roue scratch interactive et 6.11 Effets.

14. TOUCHE FLANGER Avec la touche Flanger, vous pouvez activer l’effet Flanger. Veuillez faire attention aux instructions sous

6.11 Effets.

15. TOUCHE PAN Avec la touche Pan, vous pouvez activer l’effet Flanger. Veuillez faire attention aux instructions sous 6.11 Effets.

16. DISQUE SCRATCH

Mode de lecture:

Grâce au disque Scratch, vous pouvez changer la vitesse de lecture de +/- 100 %. Veuillez faire attention aux instructions sous 6.7 Cueing.

Mode Pause:

Dans le mode Pause, le frame actuel est répété dès que vous tournez le disque Scratch. Le disque Scratch permet un avancement lent de lecture soit en avant, soit en arrière, dans une plage. Ceci permet d’ajuster un point Cue éxactement de manière correspondante au frame, par example. Tournez le disque Scratch à droite pour mouver en avant, et à gauche pour mouver en arrière. Le plus vite vous tournez le disque Scratch, le plus vite est la vitesse de mouvement. Veuillez faire attention aux instructions sous 6.7 Cueing.

Fonction Vinyl Cue:

Si vous appuyez sur la touche Scratch, vous pouvez activer la fonction VINYL CUE. Ceci arrête la fonction Loop du lecteur CD, et vous pouvez chercher le point Cue comme chez la platine-disque. Veuillez faire attention aux instructions sous 6.8 Roue scratch interactive.

Fonction Cue Scratch:

Appuyez et maintenez la touche Scracth jusqu'à la DEL est allumée. La surface d'aluminium de la roue scratch est maintenant activée. Quand la roue scratch est touchée, le lecteur retourne au point Cue.

Fonction Sequence Scratch:

Appuyez et maintenez la touche Scracth jusqu'à la DEL clignote. Chaque fois vous touchez la roue scratch, le lecteur retourne à chaque point Cue memorisé.

17. DEL CD Cette DEL est allumée, s’il y a une CD dans le CD Slot In, et si l’appareil est prêt à être mis en service.

18. TOUCHE HOLD Grâce à la touche Hold, vous pouvez tenir le réglage des paramètres d’effet et de sample. Veuillez faire attention aux instructions sous 6.11 Effets.

19. TOUCHE ECHO Grâce à la touche Echo, vous pouvez activer l’effet Echo. Veuillez faire attention aux instructions sous 6.11 Effets.

20. TOUCHE FILTER Grâce à la touche Filter, vous pouvez activer la fonction Filter. Veuillez faire attention aux instructions sous

6.11 Effets.

21. TOUCHE AUTO FILTER Grâce à la touche Auto Filter, vous pouvez activer la fonction Auto Filter. Veuillez faire attention aux instructions sous 6.11 Effets.

22. REGULATEUR PARAMETER TIME Grâce au régulateur Parameter Time, vous pouvez ajuster le temps d'effet.

23. REGULATEUR PARAMETER RATIO Grâce au régulateur Parameter Ratio, vous pouvez ajuster l'inténsité d'effet.

24. TOUCHE TIME Grâce à la touche Time, l'affichage de temps peut être commuté du temps restant de la plage (Remain) à temps restant total (Total Remain) ou à temps écoulé de la plage (Elapsed).

Page 44

10602296X10NXS_V_1_0.DOC

44/69

25. TOUCHE SINGLE Cette touche permêt la lecture d’une plage, soit en mode simple, soit en mode continu (Continous Play). L'indication «SINGLE» apparaît dans l’affichage après avoir appuyé la touche une fois. La plage actuelle est jouée une fois. Apres, le lecteur CD se place en mode pause au début de la plage prochaine.

26. TOUCHE TAP Grâce à la touche Tap, vous pouvez afficher le rhytme des graves d'une plage. Pressez la touche dans le tacte de la musique. L'afficheur indique la vitesse des tactes en BPM.

27. TOUCHES BEAT SYNC Grâce aux touches Beat Sync, vous pouvez ajuster les effets à la vitesse de la plage actuelle. Veuillez faire attention aux instructions sous 6.12 Fonction Beat Sync.

28. TOUCHE AUTO BPM Grâce à la touche Auto BPM, vous pouvez commuter l'affichage de rhytme des graves (BPM) à ajustement vitesse de lecture en %. Presser et maintenir la touche Auto BPM pour commuter de Beatcounter manuel à automatique.

29. TOUCHE AUTO CUE Grâce à la touche Auto Cue, vous pouvez activer la fonction Auto Cue. Veuillez faire attention aux instructions sous 6.7 Cueing.

30. TOUCHE BRAKE Grâce à la touche Brake, vous pouvez activer les fonctions Brake et Motor-Off. Veuillez faire attention aux instructions sous 6.11 Effets.

31. TOUCHE REVERSE Grâce à la touche Reverse, vous pouvez activer la fonction Reverse. Veuillez faire attention aux instructions sous 6.11 Effets.

32. TOUCHE MAIN TEMPO Avec la touche MAIN TEMPO, vous pouvez ajuster l‘hauter de ton après avoir varié la vitesse de lecture.

33. TOUCHE PITCH CONTROL Par la touche On/Off, vous pouvez déactiver le réglage de la vitesse de lecture par le Pitchfader (DEL n’est pas allumée). Veuillez faire attention aux instructions sous 6.6 Réglage de la vitesse de lecture.

34. 8/12/16/100%-TASTE La gamme de l’adaptation de vitesse peut être ajusté par la touche 8/12/16/100% sur +/- 8 % (DEL vert), +/ 12 % (DEL orange), +/- 16 % (DEL rouge) ou +/- 100 % (DEL clignote rouge). Veuillez faire attention aux instructions sous 6.6 Réglage de la vitesse de lecture.

35. TOUCHES PITCH BEND Grâce aux touches Pitch Bend, vous pouvez variér la vitesse de lecture temporairement de +/- 100 %. Veuillez faire attention aux instructions sous 6.6 Réglage de la vitesse de lecture. Si vous tenez la touche Pitch Bend -, la vitesse de lecture est réduite jusqu’à 0. Cet effet est comparable à l’effet Motor Off.

36. PITCHFADER Ajustez la vitesse souhaitée avec le Pitchfader. L'affichage indique le pourcentage actuel.

37. CD SLOT IN Introduisez votre CD ici. La DEL CD est allumée, s’il y a une CD dans le CD Slot In, et si l’appareil est prêt à être mis en service.

Page 45

10602296X10NXS_V_1_0.DOC

45/69

Dos:

38. DOUILLES AUDIO OUT Le signal de musique est sorti à ces douilles en forme analogue. Pour une connexion avec votre table de mixage.

39. DOUILLE FADERSTART Par la douille Faderstart, il est possible de télécommander le lecteur CD. Quand vous utilisez une table de mixage avec la fonction Faderstart, connectez le lecteur à la douille Control Out de la table de mixage. Observez que ces douilles ne doivent jamais être connectés avec de la tension. Veuillez faire attention aux instructions sous 6.13 Faderstart.

40. DOUILLE DIGITAL OUT Le signal de musique est sorti à cette douille en forme digitale. Pour connecter avec un amplificateur digital par example.

41. DOUILLE CASQUES D’ECOUTE Vous pouvez connecter des casques d’écoute avec une impédance de 8 à 600 Ohm à cette douille.

42. REGULATEUR VOLUME Avec le régulateur Volume, vous pouvez régler le volume du casque d’écoute.

43. INTERRUPTEUR SELECTEUR DE TENSION Assurez-vous que la tension correcte est ajustée.

44. DOUILLE D’ALIMENTATION Branchez le câble secteur ici.

45. INTERRUPTEUR SECTEUR Appuyez sur l’interrupteur secteur pour mettre l’appareil en marche.

5. INSTALLATION

Positionnez l’appareil sur une surface plane.

Pendant l’installation, assurez-vous que l'angle d'inclinaison n'excède pas 15°, sinon, la CD n'est pas lue correctement.

Page 46

10602296X10NXS_V_1_0.DOC

46/69

Connectez le lecteur CD à votre tâble de mixage avec le câble cinch et via les sorties Audio Out. Assurezvous que l'occupation gauche/droite (couleur rouge/blanc) des appareil est la même.

ATTENTION: Assurez-vous que le lecteur CD est mis hors de tension (interrupteur secteur en position sortie) avant de le brancher au secteur, pour éviter des dommages graves de l’appareil.

Assurez-vous que la tension du secteur et l'indication à l’interrupteur sélecteur de tension est le même, afin d'eviter des dommages graves de l’appareil.

Branchez le lecteur CD au secteur.

ATTENTION: Allumez toujours l'amplificateur en dèrnier lieu et éteignez-le en premier!

6. INSTRUCTIONS D’UTILISATION

6.1 Mise en service

Mettez le lecteur CD sous tension en appuyant sur l’interrupteur secteur. Quand aucune CD se trouve dans le tiroir, le texte «NO DISC» apparaît dans l’affichage.

6.2 CD Slot In

Placez une CD dans le tiroir d’accès de la CD. Seulement maintenir le CD avec 2 doigts au bord le plus extrême vers l’extérieur. Eviter de toucher l’intérieur de la CD.

Vous pouvez appeler tous les points Cue, Samples et paramètres d’effet de jusqu’à 128 CDs, même après avoir arrêté le lecteur CD. Dans ce but, il faut d’abord appuyer sur la touche Memory/Recall (DEL est allumée), et puis placer la CD correspondante. La séquence en langage source de la CD est alors lue et les points Cue, Samples et paramètres d’effet auparavant mémorisés sont chargés à partir de la mémoire. Dans l’affichage, il apparaît «Recall», jusqu’à ce que l’opération de chargement soit terminée.

La DEL CD est allumée, s’il y a une CD dans le CD Slot In, et si l’appareil est prêt à être mis en service.

6.3 Affichage VFD

Si la CD est mal positionnée, le texte « ERR » ou « NO DISC » apparaît dans l’affichage. Si la CD est correctement positionnée, le lecteur CD lit la CD. L'appareil se place à la première plage et aussitôt en mode Pause (le symbol Pause clignote). Notez que le lecteur se place automatiquement à la position ou la musique commence. A côté de « T » s'affichera le nombre de la plage. Le temps restant de la plage s'affichera en M (MIN), S (SEC) et F (FRAME).

Grâce à la touche Time, l'affichage peut être commuté du temps restant de la plage (Remain) à temps écoulé total (Total Remain) ou à temps écoulé de la plage (Elapsed). Au-dessus de l'indication du temps se trouvent 10 barres pour indiquer visuellement le temps restant de la plage. Le moins le temps restant d'une plage (Remain), le moins barres sont indiqués. A partir de 15 sécondes avant le fin de la plage, les barres dans l’affichage commencent à clignoter. En appuyant sur la touche Single, le lecteur CD se trouve en mode Single et l'affichage indique « SINGLE ». L'indication « 0.0 » signifit que la vitesse de lecture n'a pas été changée. Quand vous changez la vitesse de lecture par le Pitchfader (DEL Pitch de la vitesse sélectionnée clignote), le pourcentage correspondant est indiqué dans l’affichage.

Page 47

10602296X10NXS_V_1_0.DOC

47/69

6.4 Play/Pause

En mode Pause, l'indication du temps dans l’affichage s’arrêté et le symbol Play/Pause clignote. Appuyez sur la touche Play/Pause pour commencer la lecture de la première plage. En mode de lecture, l'indication du temps dans l'affichage se mouve et le symbol Play est allumé en permanence. Pour interrompre la lecture, il faut appuyer sur la touche Play/Pause, ce qui laisse la tête de lecture s’arrêter à la position correspondante. Pour arrêter la lecture, appuyez sur la touche EJECT. Dans l’affichage apparaît le nombre total des plages et le temps écoulé total de la CD.

6.5 Sélection des plages par les touches Track

Par les touches Track, vous pouvez sélectionner la plage souhaitée. Pour effectuer la lecture d'une plage à son debut, il faut tout d'abord selectionner la plage souhaitée en appuyant sur les touches Track jusqu'à l’apparîtion du numéro de celle concernée dans l’affichage. En maintenant la touche Track respective, le lecteur CD mouve d'un numéro de plage à l'autre jusqu'à ce que vous relâchez la touche.

Touche «:

Un actionnement de la touche « permet de revenir au début de la plage précédente. Toutefois, un actionnement de cette touche durant la lecture d'une plage entraîne le retour à son debut.

Touche »:

Un actionnement de la touche » permet de passer au début de la plage suivante, et ainsi de suite en appuyant une deuxième fois etc. Notez que le lecteur CD mouve à la plage en ce mode, si vous avez appuyé sur la touche Track correspondante. Par example, si le lecteur CD est en mode de lecture de plage numéro 1 et vous appuyez sur la touche », le lecteur CD mouve à plage numéro 2 et commence tout de suite avec la lecture.

Touche +10:

Quand vous pressez la touche +10, le lecteur mouve 10 n° plus (p. ex. 06, 16, 26, 06).

6.6 Réglage de la vitesse de lecture

Possibilité 1:

Par le Pitchfader, vous pouvez changer la vitesse de lecture de jusqu’à +/-100 %. Mettez le lecteur de CD en Mode de lecture. Appuyez sur la touche Pitch Control pour pouvoir effectuer le réglage de la vitesse de lecture par le Pitchfader (DEL est allumée). Choisissez la gamme de l’adaptation de la vitesse de lecture par la touche 8/12/16/100% à +/- 8 % (DEL vert), +/- 12 % (DEL orange), +/- 16 % (DEL rouge) ou +/- 100 % (DEL clignote rouge). Ajustez la vitesse de lecture par le Pitchfader (DEL Pitch de la vitesse sélectionnée est allumée).

Possibilité 2:

Par les touches Pitch Bend, vous pouvez changer temporairement la vitesse de lecture. Mettez le lecteur de CD en Mode de lecture. Appuyez sur la touche Pitch Bend souhaitée. Après avoir relâché la touche Pitch Bend, le lecteur CD retourne à la vitesse de lecture originale.

Effet Motor Off:

L'effet Motor Off est comparable à l'arrêt graduel de la platine-disque quand le moteur est arrêté. Cet effet est activé par la touche Pitch Bend -. Si vous tenez la touche Pitch Bend -, la vitesse de lecture est réduite jusqu’à 0. Si la CD a « arrêté », vous pouvez réactiver la lecture en relâchant la touche Pitch Bend -.

Possibilité 3:

En mode de lecture, vous pouvez changer la vitesse de lecture de +/- 100 % grâce au disque Scratch. Avec la touche Hold pressioné, les changements sont permanente, sans touche Hold seulement temporaire.

6.7 Cueing

Fonction Auto-Cue:

Le lecteur se place automatiquement à la position ou la musique commence après avoir été mis sous tension ou après que vous avez appuyé sur une des touches Track. Cette fonction vous offre la possibilité de réduire le temps de transition entre deux plages. Si la fonction Auto Cue est déactivée, il reste un intervalle de temps entre deux plages, jusqu’à ce que la musique commence. Si la fonction Auto Cue est activée (« Auto Cue » apparaît dans l’affichage), la musique commence immédiatement.

Page 48

10602296X10NXS_V_1_0.DOC

48/69

Fonction Back-Cue:

Quand vous appuyez sur la touche Cue durant la lecture, le lecteur retourne au début de la plage ou au point Cue (touche In) et se place en mode Pause. Notez, que cette fonction est seulement disponible dans une plage.

Fonction Bop:

Aprés avoir appelé le point cue par la touche Bop, le lecteur continue en mode de lecture.

Mémorisation du point Cue:

Possibilité 1:

Le lecteur se trouve en Mode de lecture. Appuyez sur la touche In et le point Cue est mémorisé. L'affichage indique « Cue » pour un moment court. Aussitôt que vous appuyez sur la touche Cue, le lecteur retourne au point Cue et se place en mode Pause.

Possibilité 2:

Le lecteur se trouve en Mode de lecture. Appuyez sur la touche Play/Pause, et le lecteur se trouve en mode Pause. Sélectionnez le point Cue avec le disque Scratch. L'affichage indique le point Cue sélectionné (p.ex. 3:42

22). Appuyez sur la touche In, et le point Cue est mémorisé. L'affichage indique « Cue » pour un moment court. Appuyez sur la touche Play/Pause, et la lecture est commencée au point Cue. Aussitôt que vous appuyez sur la touche Cue, le lecteur retourne au au point Cue et se place en mode Pause.

Possibilité 3:

Le lecteur se trouve en Mode de pause ou en mode de lecture. Appuyez sur la touche Track désirée et l'affichage indique « Cue » pour un moment court. Le début de la plage est mémorisé comme point Cue. Aussitôt que vous appuyez sur la touche Cue, le lecteur retourne au point Cue et se place en mode Pause.

Mémorisation de plusieurs points Cue:

Avec le DJS-1200, vous pouvez mémoriser jusqu'à 4 points Cue différents de différentes plages et les appeler grâce à la touche Bank/Cue ou la touche Cue. Dans ce but, appuyez sur la touche Memory/Recall (DEL est allumée) et sur la touche Bank/Cue souhaitée, pour mémoriser le point Cue actuel sur la touche Bank/Cue. En appuyant sur la touche Bank/Cue correspondante, vous pouvez appeler les points Cue mémorisés par la touche Memory/Recall. Le point Cue mémorisé en dernier, peut être appelé par la touche Cue. Il est toujours possible à recouvrir les points Cue. Notez, que les points Cue peuvent seulement être effacés en mettant le lecteur CD hors tension et an le mettant sous tension encore une fois. Vous pouvez appeler tous les points Cue mémorisés de jusqu’à 128 CDs, en mettant le lecteur CD sous tension, en appuyant sur la touche Memory/Recall (DEL est allumée) et en placant la CD correspondante. Dans l’affichage, il apparaît « Recall », jusqu’à ce que l’opération de chargement soit terminée.

6.8 Roue scratch interactive

Avec la touche Scratch, vous pouvez activer la fonction Scratch. Cette touche offre quatre fonctions différents.

Fonction Pitch Bend

Veuillez faire attention aux instructions sous 6.6 Réglage de la vitesse de lecture.

Fonction Vinyl Cue:

Le DJS-1200 dispose d’une nouvelle fonction Vinyl Cue, qui permet la recherche des Points Cue pour la première fois comme chez la platine-disque.

Programmation des points Cue ou Loop en temps réel:

Le lecteur se trouve en mode de lecture. Appuyez sur la touche Play/Pause, et l’appareil se trouve en mode Pause. Appuyez sur la touche Scratch pour arrêter la fonction Loop du lecteur CD. Puis, le lecteur CD se trouve en mode de programmation en temps réel (Realtime Cue). Il est possible de sélectionner le point Cue en tournant le disque scratch en avant et en arrière. Si vous tournez le disque Scratch en avant de manière

Page 49

10602296X10NXS_V_1_0.DOC

49/69

répétée, ceci donne une lecture qui correspond environ à la vitesse de lecture par la touche Play/Pause. Pour mémoriser le point Cue ou Loop, appuyez ensuite sur la touche In.

Fonction Cue Scratch:

Fonction Sequence Scratch:

Appuyez et maintenez la touche Scracth jusqu'à la DEL clignote. Chaque fois vous touchez la roue scratch, le lecteur retourne à chaque point Cue memorisé.

6.9 Répétition d’une séquence (Fonction Loop)

Grâce à la fonction Loop, il est possible de répéter une séquence programmable. Notez, que vous pouvez seulement appeler cette séquence dans une plage. Si vous voulez jouer cette séquence aussi dans d’autres plages, il faut la mémoriser comme Sample sur une des touches Bank/Cue.

Mémorisation des points Loop:

Possibilité 1:

Le lecteur CD se trouve en Mode de lecture. Si vous appuyez sur la touche In en mode de lecture, le lecteur continue la lecture et le point A (point de commencement) d’une séquence est marqué. Si vous appuyez sur la touche Out, le point B (point final) de la séquence est mémorisé. Le lecteur CD répète la séquence entre les deux points, jusqu’à ce que vous appuyez sur la touche Out encore une fois.

Possibilité 2:

Le lecteur se trouve en Mode de lecture. Appuyez sur la touche Play/Pause, et l’appareil se trouve en mode Pause. Sélectionnez le point A (point de commencement) d’une séquence avec le disque Scratch. L'affichage indique le point A sélectionné (par exemple 3:42 22). Appuyez sur la touche In et le point A sélectionné est mémorisé. Sélectionnez le point B (point final) de la séquence avec le disque Scratch. L'affichage indique le point B sélectionné (par exemple 3:51 11). Appuyez sur la touche Out, et le point B sélectionné est mémorisé. Le lecteur CD répète la séquence entre les deux points, jusqu’à ce que vous appuyez sur la touche Out encore une fois.

En appuyant sur la touche Reloop, vous pouvez appeler la séquence mémorisée encore une fois.

6.10 Mode de Sampler

Ajustez le point Loop-In et Loop-Out comme décrit au-dessus. Si un Sample est mémorisé sur une touche Bank/Cue, seulement les premières 7 secondes peuvent être transmises.

Mémorisation de plusieurs Samples:

Avec le DJS-1200, vous pouvez mémoriser jusqu'à 3 points Cue différents de différentes plages et les appeler grâce à la touche Bank/Cue. Dans ce but, appuyez sur la touche Memory/Recall (DEL est allumée) et sur la touche Bank/Cue souhaitée, pour mémoriser le Sample actuel sur la touche Bank/Cue. Il est toujours possible à recouvrir les Samples. Notez, que les Samples peuvent seulement être effacés en mettant le lecteur CD hors tension et an le mettant sous tension encore une fois. Vous pouvez appeler tous les Samples mémorisés de jusqu’à 128 CDs, en mettant le lecteur CD sous tension, en appuyant sur la touche Memory/Recall (DEL est allumée) et en placant la CD correspondante. Dans l’affichage, il apparaît « Recall », jusqu’à ce que l’opération de chargement soit terminée.

Lecture de Samples mémorisés:

Mode continue:

En appuyant sur la touche Sampler (DEL est allumée) et sur la touche Bank/Cue correspondante, vous pouvez appeler les Samples mémorisés. Le Sample est répété aussi longtemps, jusqu’il est arrêté en appuyant encore une fois sur la touche Sampler (DEL n’est pas allumée).

Page 50

10602296X10NXS_V_1_0.DOC

50/69

Il est toujours possible de procéder à la lecture des Samples mémorisés. Si la touche Sampler est appuyée durant la lecture de la CD, le Sample est melangé avec la CD lue. Si la touche Sampler est appuyée durant le mode Pause, seulement le Sample est lu. La vitesse de lecture du Sample peut être changée temporairement par les touches Pitch Bend.

Mode One shot:

Appuyez sur la touche Sampler jusqu'à la DEL clignote. Le sample actuel est terminé et le lecteur se trouve en mode One shot. Quand vous appuyez sur la touche Bank/Cue désirée maintenant, le sample est seulement joué une fois. Appuyez encore une fois sur la touche Sampler (DEL éteint) pour quitter ce mode.

Réglage et mémorisation de la vitesse et du volume de Sample:

La vitesse et le volume de Sample peuvent être réglés et mémorisés de manière individuelle pour chaque Sample mémorisé. Appuyez sur la touche Sampler (DEL est allumée) et la touche Bank/Cue correspondante, pour appeler le Sample souhaité. Appuyez sur la touche Hold (DEL est allumée) pour maintenir les réglages des paramètres. Si vous ne tenez pas la touche Hold en condition appuyée, les changements ne sont que de courte durée, et le lecteur CD retourne au réglage mémorisé. Appuyez sur la touche DSP Parameter, et l’affichage indique SP 1000. Ceci signifit que la vitesse de lecture de Sample (Sample Pitch) est ajustée sur 0 %. En tournant le régulateur Parameter Time, vous pouvez ajuster la vitesse de lecture de Sample (Sample Pitch) sur SP 1000 (adaptation maximale de vitesse) ou SP -1000 (adaptation minimale de vitesse). En tournant le régulateur Parameter Ratio, vous pouvez ajuster le volume de Sample (Sample Volume) sur SV 1000 (adaptation maximale de volume) ou SV 000 (adaptation minimale de volume). Ces réglages temporaires sont maintenus jusqu’à ce que vous mettez le lecteur CD hors tension. Si vous voulez mémoriser ces réglages avec le Sample, appuyez sur la touche Memory/Recall (DEL est allumée), et tenez-la pendant une seconde. Par cela, il est possible d’appeler les paramètres ajustés par la fonction Recall.

Transmission de Samples temporaires

Les Samples temporaires sur les touches Bank/Cue restent mémorisés dans le mémoire temporaire, si la CD est changée, sans que le lecteur CD soit mis hors tension pendant cette opération. Notez, que ces Samples ne sont à la disposition que temporairement et qu’ils ne peuvent pas être associés à la nouvelle CD en permanence. Ceci signifit que tels Samples temporaires sont effacés du mémoire temporaire lors de la prochaine mise hors tension du lecteur CD. Les Samples originaux peuvent cependant être appelés par la fonction Recall de la CD correspondante.

6.11 Effets

Vous pouvez activer les effets différents par la touche Effet respective. Si l’effet est activé, la DEL respective est allumée.

Vous pouvez régler les paramètres d’effet par les régulateurs Parameter Time et Parameter Ratio. Si vous ne tenez pas la touche Hold en condition appuyée (DEL n’est pas allumée), les changements des paramètres ne sont que de courte durée, et le lecteur CD retourne au réglage mémorisé. Appuyez sur la touche Hold (DEL est allumée) pour maintenir les réglages des paramètres d’effet. Si vous voulez mémoriser le paramètre d’effet ajusté, appuyez sur la touche Memory/Recall (DEL est allumée), et tenez-la. Par cela, il est possible d’appeler le paramètre ajusté même après avoir mis le lecteur CD hors tension par la fonction Recall.

Vous pouvez appeler tous les paramètres d’effet mémorisés de jusqu’à 128 CDs, en mettant le lecteur CD sous tension, en appuyant sur la touche Memory/Recall (DEL est allumée), et puis placer la CD correspondante. Dans l’affichage, il apparaît « Recall », jusqu’à ce que l’opération de chargement soit terminée.

Fonction Scratch:

La fonction Scratch correspond au Scratch chez la platine-disque. En tournant le disque Scratch en avant et en arrière, vous pouvez créer des différents effets Scratch. Si vous tournez le disque Scratch en avant de manière répétée, ceci donne une lecture qui correspond environ à la vitesse de lecture par la touche Play/Pause.

Page 51

10602296X10NXS_V_1_0.DOC

51/69

Effet Flanger:

L’effet Flanger resonne, si un effet de son de moteur à réaction était ajouté au son original. Le Flanger-Time (PT) change la figure sonore de l’effet Flanger et peut être ajusté entre 0 et 9990 ms. Le Flanger-Rate (PR) change le rendement de l’effet Flanger et peut être ajusté entre 0 et 255.

Effet Pan:

Chez l’effet Pan, le son change de manière périodique et continuelle de la gauche à la droite et de manière inverse. Le Pan-Time (PT) change la vitesse de changement et peut être ajusté entre 0 et 9990 ms.

Effet Echo:

Chez l’effet Echo, un écho est ajouté au son original. L’Echo-Time (PT) change la fréquence de répétition et la dimension de l’écho et peut être ajusté entre 0 et 2000 ms. L’Echo-Rate (PR) change le rendement (Feedback) de l’effet Echo et peut être ajusté entre 0 et 255.

Effet Filter:

Chez l’effet Filter, le son original est modifié en dépendance des régulateurs Parameter. Le Filter-Rate (PR) peut être ajusté entre 0 et 255.

Effet Auto Filter:

Chez l’effet Auto Filter, le son original est modifié en dépendance des régulateurs Parameter. Le temps Auto Filter (PT) peut être ajusté entre 0 et 9900 ms. L' Auto Filter-Rate (PR) peut être ajusté entre 0 et 255.

Effet Brake:

L’effet Brake est comparable à l'arrêt ou démarrage de la plage d’une platine-disque quand la touche Start/Stop est appuyée. Le Brake-Time (PT) change la vitesse de freinage et de démarrage de la plage, et peut être ajusté entre 10 et 9990 ms. La valeur idéale pour l’effet Brake est entre 600 et 800 ms.

Fonction Reverse:

Chez la fonction Reverse, la CD est lue vers l’arrière de manière illimitée. Vous pouvez changer la direction de lecture de manière illimitée en appuyant sur la touche Reverse. Le Reverse-Time (PT) change la vitesse de lecture et peut être ajusté entre -1000 et 1000 ms.

Aperçu des paramètres d’effet:

Effet Paramètres PT Paramètres PR

Valeur ajustable Valeur

prédéterminée

Valeur ajustable Valeur

prédéterminée Flanger 0 - 9990 ms 1000 ms 0 - 255 179 Pan 0 - 9990 ms 450 ms Echo 0 - 2000 ms 350 ms 0 - 255 128 Filter 0 - 255 0 Auto Filter 0 - 9990 ms 6000 ms 0 - 255 0 Reverse -100 - 100 % Brake 0 - 9990 ms 0 ms 0 - 9990 ms 0 ms

6.12 Fonction Beat Sync

Vous pouvez ajuster le temps d'effet individuellement par le régulateur Parameter Time ou comfortablement par les Presets de la fonction Beat Sync. Dans ce cas, le temps d'effet est modifié sur des valeurs musicalement correctes.

Example: Appuyez sur la touche Auto BPM en mode de lecture et attendez jusqu'à le valeur actuel apparaît sur l'affichage. Appuyez sur la touche Echo. Ajuster le régulateur Parameter Time et observez les DEL Beat Sync. Quand le temps d'echo correspond à une note complète, la DEL 1/1 est allumée. De cette manière, les DELs Beat Sync indique les ajustes de temps plus usuels.

Avec les sélecteurs Beat Sync, vous pouvez sélectionner le tact désiré rapidement et facilement.

Page 52

10602296X10NXS_V_1_0.DOC

52/69

6.13 Faderstart

Le DJS-1200 vous offre la possibilité de démarrer le lecteur CD directement à partir de la table de mixage. Assurez-vous que vous avez connecté la douille Faderstart avec la douille correspondante de la table de mixage. Aditionnellement, les douilles Audio Out doivent être connectées avec les douilles d'entrée Line de la table de mixage. Notez, que la fonction Faderstart seulement fonctionne avec des tables de mixage appropriées. Insérez la CD et séléctionnez la plage à jouer (mode Pause). Commencez la lecture à partir de votre table de mixage.

Veuillez faire attention que la fonction Faderstart est une fonction Faderstart point Cue. Ça signifie que le lecteur CD commence la lecture après l'actionnement du canal réspectif et va en mode de pause et retourne au point Cue après l'actionnement repitié.

Conditions pour le fonctionnement à Faderstart:

Connectez le mixer avec le lecteur CD grâce au jack 3,5 mm asymétrique mono. Pour commencer la lecture, le pôle positive (tip) du jack est connecté avec la masse audio grâce à un impulse court. Pour pauser la lecture, le pôle negative (sleeve) du jack est connecté avec la masse audio grâce à un impulse court. Le mixer doit être equipé avec un commutateur, une touche ou un fader que connecte le tip avec la masse audio du lecteur CD pour commencer la lecture et le sleeve avec la masse audio pour pauser la lecture.

Fonction Relay

En mode Relay, l'appareil commute à l'autre lecteur Cd au fin de la plage. Cette fonction vous offre la possibilité de enricher le programme de musique avec plusieurs autres CDs.

Connectez les douilles Faderstart des lecteurs CD avec l'autre. Choississez la sélection Single ou Continued via la touche SGL/CTN.

Exemple: Pressez la touche Single (l''affichage indique "SINGLE") des deux lecteurs CD. Commencez la lecture de CD1. Au fin de la plage actuelle de CD1, l'appareil commence automatiquement avec CD2. Le premier lecteur CD se trouve en mode pause. Vous pouvez insérez une nouveau CD ou memoriser un point Cue à lecteur CD en mode pause.

6.14 Fin d'utilisation

Avant de mettre l'appareil hors tension, il est conseillé de s'assurer qu'aucune CD ne se trouve plus dans le lecteur CD. Tous les points Cue, Samples et paramètres d’effet sont mémorisés dans le lecteur CD et peuvent être appelés après l’avoir mis hors tension.

7. PRECAUTIONS

Cet appareil n’est pas comparable à un lecteur CD HIFI conventionnel. Cet appareil a été construit de manière particulièrement stable pour pouvoir accomplir les exigences lors tu transport et lors des déplacements surtout en disco mobile. Si vous rencontrez des problèmes avec votre appareil, veuillez vous reporter à l’aperçu suivant.

Le changement de la vitesse de lecture (Pitch) change les fréquences FM. En cas d'indications fréquentes de « ERR » dans l’affichage; procédez à un nouveau réglage des fréquences.

1. Est l’appareil connecté de manière correcte?

2. Sont les réglages de votre amplificateur et de votre table de mixage correctes?

3. Avez-vous observé toutes les indications de ce mode d’emploi?

SYMPTOME CAUSE POSSIBLE ACTION CORRECTIVE

L'appareil ne réagit pas lors de la mise sous tension

Interruption de la connexion au secteur

Vérifiez la fiche de secteur à

l’appareil Le lecteur ne commence pas avec la lecture

La CD est mal positionnée ou sale Repositonnez la CD (avec le label

sur le dessus), ou nettoyez-la avec

un chiffon doux, humide Pas de son Vérifiez les connexions de la table

de mixage et de l’amplificateur

Eventuellement procéder à une

nouvelle connexion Ronflements Mauvaises connexions de la table Vérifiez la qualité des câbles et

Page 53

10602296X10NXS_V_1_0.DOC

53/69

de mixage et de l’amplificateur des fiches

Faderstart ne fonctionne pas Pas de connexion Audio Out Connectez les douilles Audio Out

aux douilles d'entrée Line de votre

table de mixage.

8. NETTOYAGE ET MAINTENANCE

Toujours débrancher avant de proceder à l'entretien!

DANGER DE MORT!

L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage.

L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent!

Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine.

Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un câble secteur spécial disponible chez votre revendeur.

Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.

9. CARACTÉRISTIQUES TECHNIQUES

Alimentation: 115/230 V AC, 50/60 Hz Puissance de rendement: 14 W Type: Slot-drive Compact Disc Player Compatibilité: CDs standards 12 cm Quantification: 16 Bit Fréquence sample: 44,1 kHz Variation vitesse: +/- 8 %, +/- 12 %, +/- 16 %, +/- 100 % Distorsion: 0,01 % Rapport s/n: 90 dB Séparation de canaux: >75 dB Bande de fréquences: 20 - 20,000 Hz; +/- 1 dB Sortie audio: asymétrique via cinch Niveau de sortie: 2 Vrms Sortie digitale: asymétrique via cinch, 44,1 kHz stable Dimensions (PxpxH): 250 x 350 x 120 mm Poids: 3 kg

Page 54

10602296X10NXS_V_1_0.DOC

54/69

MANUAL DEL USUARIO

DJS-1200

SCRATCH-WORKSTATION

¡Evite el contacto de este aparato con la lluvia y la humedad!

Desconectar de la corriente antes de abrir la caja!¡

¡PRECAUCIÓN!

POR SU PROPIA SEGURIDAD, POR FAVOR LEA ESTE MANUAL DEL USUARIO DETENIDAMENTE

ANTES DE LA CONEXIÓN INICIAL!

Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que

-estar cualificada

-seguir las instrucciones de este manual

-tratar el manual como parte del producto

-mantener el manual durante la vida del producto

-pasar el manual a cada sucesivo poseedor o usuario del producto

-asegurar que inserte cada suplemento del manual

1. INTRODUCCIÓN

Gracias por haber elegido un OMNITRONIC DJS-1200.

Desembale su DJS-1200.

Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si los hubiese, consulte a su proveedor y no use el aparato.

2. INSTRUCCIONES DE SEGURIDAD

¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peli

rosa descarga eléctrica al tocar los cables!

¡PRECAUCIÓN!

Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario.

Importante:

Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante.

Page 55

10602296X10NXS_V_1_0.DOC

55/69

Siempre conectar la clavija de alimentación al final. Asegúrese de que el conmutador de alimentación está en la posición “OFF” antes de conectar el aparato a la red.

¡Manténgalo alejado de estufas o de cualquier fuente de calor!

Si el aparato se ha visto expuesto a fluctuaciones drásticas de temperatura (p.e. tras el transporte) no lo ponga en marcha inmediatamente. La condensación de agua podría causarle daños. Deje el aparato desconectado hasta que llegue a la temperatura ambiente.

No coloque líquidos sobre el aparato o en sus cercanías. Si de todas formas entra líquido en el aparato desconéctelo inmediatamente de la corriente. Haga que el aparato sea comprobado por un técnico cualificado antes de volver a ponerlo en funcionamiento. ¡Cualquier desperfecto ocasionado por líquido que haya entrado en el aparato no está sujeto a garantía!

Este aparato pertenece a la clase de protección II. Este aparato tiene un aislamiento de protección.

¡No deje que el cable de alimentación entre en contacto con otros cables! ¡Maneje los cables de corriente alterna y las conexiones de corriente alterna con mucha precaución!

Asegúrese de que la tensión de alimentación no es mayor que la indicada en el selector de tensión del panel trasero.

Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente.

Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación.

Antes de conectar el aparato el regulador de volumen de los auriculares debe posicionarse en la posición mínima.

ATENCIÓN: ¡enchufe el amplificador en último lugar y desenchufelo en primer lugar!

Por favor tenga en cuenta que los daños causados por modificaciones manuales del aparato no están sujetas a garantía.

Manténgalo lejos del alcance de los niños y de personal no profesional.

ATENCIÓN: ¡Un volumen demasiado alto puede dañar el oído!

No hay piezas que requieran servicio dentro del aparato. Las operaciones de mantenimiento y servicio deben ser llavadas a cabo únicamente por concesionarios autorizados.

3. INSTRUCCIONES DE MANEJO

Este aparato es un CD-player profesional para jugar CDs. El aparato sólo es permitido para una conexion con una tensión alternativa de 115/230 V, 50/60 Hz y ha sido diseñado para ser usado en interiores.

No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato.

Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros!

No ponga el aparato en funcionamiento en ambientes con calor (más de 30° C) o frío (menos de 5° C) extremos. Mantenga el aparato alejado del sol directo (especialmente en el coche) y de fuentes de calor.

Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos.

Page 56

10602296X10NXS_V_1_0.DOC

56/69

No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y húmedo.

El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no es válida.

Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros come p. ej. cortocircuito, quema, descarga eléctrica, etc.

4. DESCRIPCIÓN DEL APARATO

4.1. Features

La máquina scratch ultimativa

Roue de scratch sensitive en aluminium • Función Cue Scratch: cuando presione la rueda Scratch, el lector regresa al Cue-point • Función Sequence Scratch: cuando presione la rueda Scratch, el lector regresa a cada Cue-point memorizado • Función scratch en tiempo real sin retraso y sin limite • Vinyl Cue-función para buscar los puntos Cue como con el tocadisco • La función Vinyl Cue desapaga la función de repitición • Auto Beatcounter o mediante tecla Tap • Efectos sonidos DSP como Brake, Reverse, Motor Off, Flanger/Phaser, Echo y Auto Pan con parámetros ajustables • Parametros Time y Ratio controlable individualmente • Todos los efectos sonidos pueden ser combinados (p.ej. Scratch y Echo y Flanger o Reverse y Echo y Brake...) • Todos los parámetros de efecto pueden ser memorizados y llamados de hasta 128 CDs • Unidad Sampler con 3 x 7 segundos de sampler-time, sample-pitch ajustable y sample-volume ajustable • Modo One shot: cuando presione la tecla Bank/Cue deseada, el sampler está juego una vez sólo • Todos los parámetros de sample pueden ser memorizados y llamados de hasta 128 CDs • Tres Cue-point Hotkeys que pueden ser memorizados y llamados de hasta 128 CDs • Función Bop: cuando llama el punto Cue mediante la tecla Bop, el lector queda en el modo de lectura • Función Loop y Reloop sin retraso • Función Anti-Shock con 10 segundas • Función Faderstart • Rango del ajuste de la velocidad de lectura ajustable entre +/- 8 %, +/- 12 %, +/- 16 % o +/- 100 % • Con función Main Tempo • Teclas Track para seleccionar la canción deseada • Tecla +10 adicional • CD-Frontloader para cambiar el CD rápidamente • Salida de auriculares con regulador de nivel • Salida digital mediante casquillo RCA 44,1 kHz estable • Encoder Search • Función Relay mediante casquillos Faderstart • Profundidad como un tocadisco

Page 57

10602296X10NXS_V_1_0.DOC

57/69

4.2 Panel frontal

1. PANTALLA Pantalla VFD para lectura de los diferentes modos y funciones. Por favor dirijase a las explicaciones de la sección 6.3 Pantalla VFD.

2. TECLA EJECT Mediante la tecla EJECT, puede parar el CD o salir el CD. Por favor dirijase a las explicaciones de la sección 6.2 CD Slot In.

3. ENCODER SEARCH Mediante el encoder Search Vd. puede buscar rápidamente hacia delante y hacia atrás. Gire el encoder hacia la derecha para la búsqueda hacia delante y gire el encoder para la búsqueda hacia atrás. Cuanto

Page 58

10602296X10NXS_V_1_0.DOC

58/69

más gire el encoder Search mayor es la velocidad de búsqueda. En el modo de pausa, la secuencia actual se repite tan pronto como gire el encoder Search.

4. TECLAS TRACK Mediante las teclas Track puede seleccionar la canción deseada. Por favor dirijase a las explicaciones del apartado 6.5 Seleccionar una canción mediante las teclas Track.

5. TECLAS BANK/CUE Vd. puede memorizar un punto Cue y un sample mediante cada de las teclas Bank/Cue. Vd. puede llamar el punto Cue o el Sample (pulsar la tecla Sampler antes) memorizado mediante la tecla Bank/Cue respectiva.

6. TECLA MEMORY/RECALL Con esta tecla, Vd. puede memorizar el punto Cue actual, el sample actual y los parámetros de sample en la tecla Bank/Cue deseada. Pulse la tecla Memory/Recall (el LED brilla) y la tecla Bank/Cue deseada Vd. puede memorizar hasta 3 puntos Cue y samples con parámetros de sample de canciones diferentes y llamar los mediante la tecla Bank/Cue respectiva. Por favor, note que el largo máximo del sample es 7 segundos. En el modo de efecto, Vd. puede memorizar los parámetros ajustados de un efecto. Ajuste los parámetros y presione y mantena la tecla Memory/Recall. Todos los puntos Cue, samples y parámetros de efecto memorizados pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo.

7. TECLA SAMPLER Mediante presionar la tecla Sampler (el LED brilla), Vd. puede llamar un sample memorizado en una tecla Bank/Cue. Los samples memorizados de un CD quedan en la memoria hasta que Vd. desconecte el CD-player o recubre los samples. Todos los puntos Cue, samples y parámetros de efecto memorizados pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo.

8. TECLA LOOP IN/REALTIME CUE Con la tecla In, Vd. puede memorizar el punto Cue. Además, Vd. puede memorizar el punto In de una secuencia de una canción que será repetida entonces. Por favor dirijase a las explicaciones del apartado

6.9 Memorizar una secuencia.

9. TECLA LOOP OUT Pulse la tecla Out para memorizar el punto Loop Out. El lector repite la secuencia hasta que pulse de nuevo la tecla Out.

10. TECLA RELOOP Mediante la tecla Reloop puede llamar la sequencia memorizada otra vez.

8. TECLA CUE Modo de pausa: En el modo de pausa puede escuchar pulsando y manteniendo pulsado la tecla Cue. Tan pronto como libere la tecla Cue el CD-Player vuelve al comienzo de la canción o al punto Cue. Modo de lectura: Si pulsa la tecla Cue mientras el lector está funcionando el lector vuelve al comienzo de la canción o al punto Cue y vuelve al modo de pausa. En la tecla Cue, Vd. puede memorizar el cuarto punto Cue. Por favor dirijase a las explicaciones del apartado 6.7 Escucha.

12. TECLA PLAY/PAUSE Con la tecla Play/Pause, puede comenzar la lectura y apagarla de nuevo. Por favor dirijase a las explicaciones del apartado 6.4 Lectura/Pausa.

13. TECLA SCRATCH/VINYL CUE Con la tecla Scratch, Vd. puede activar la función Scratch. Por favor dirijase a las explicaciones del apartado

6.11 Efectos.

Page 59

10602296X10NXS_V_1_0.DOC

59/69

14. TECLA FLANGER Con la tecla Flanger, Vd. puede activar el efecto Flanger. Por favor dirijase a las explicaciones del apartado

6.11 Efectos.

15. TECLA PAN Con la tecla Pan, Vd. puede activar el efecto Pan. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

16. RUEDA SCRATCH

Modo Playback:

Mediante la rueda Scratch puede ajustar la velocidad de playback en +/- 100 %. Por favor dirijase a las explicaciones del apartado 6.6 Ajuste de la velocidad de lectura.

Modo de pausa:

En el modo de pausa la secuencia actual se repite tan pronto como gire la rueda Scratch. Mediante la rueda Scratch puede buscar lentamente en una canción hacia delante y hacia atrás. De esta forma puede encontrar un punto Cue por ejemplo. Gire la rueda Scratch a la derecha para la búsqueda hacia delante y gire la rueda Scratch para la búsqueda hacia atrás. Cuanto más rápido gire la rueda Scratch mayor es la velocidad de búsqueda. Por favor dirijase a las explicaciones del apartado 6.7 Escucha.

Vinyl Cue-función:

Cuando presione la tecla Scratch, puede activar la función Vinyl Cue. La función Vinyl Cue desapaga la función de repitición del CD-player y Vd. puede buscar el punto Cue como con el tocadisco. Por favor dirijase a las explicaciones del apartado 6.8 Rueda scratch interactiva.

Función Cue Scratch:

Presione y mantiene la tecla Scratch (LED encendida). La superficie de alumium está activado ahora. Cuando presione la rueda Scratch, el lector regresa al Cue-point.

Función Sequence Scratch:

Presione y mantiene la tecla Scratch (LED parpadea). Cuando presione la rueda Scratch, el lector regresa a cada Cue-point memorizado.

17. LED CD Este LED brilla cuando hay un CD en el CD Slot In y el CD-player está listo para el servicio.

18. TECLA HOLD Con la tecla Hold, Vd. puede mantener los ajustes de los parámetros de sampler y de efecto. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

19. TECLA ECHO Con la tecla Echo, Vd. puede activar el efecto Echo. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

20. TECLA FILTER Con la tecla Filter, Vd. puede activar la función Filter. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

21. TECLA AUTO FILTER Con la tecla Auto Filter, Vd. puede activar la función Auto Filter. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

22. REGULADOR PARAMETER TIME Mediante el regulador Parameter Time, Vd. puede ajustar el tiempo del efecto.

23. REGULADOR PARAMETER RATIO Mediante el regulador Parameter Ratio, Vd. puede ajustar la intensidad del efecto.

24. TECLA TIEMPO (TIME) La pantalla se puede cambiar de tiempo restante (Remain) a tiempo restante total (Total Remain) a tiempo transcurrido (Elapsed).

25. TECLA SINGLE Para elegir una sóla canción o lectura continua. Pulsando la tecla una vez la pantalla muestra „SINGLE“. La canción actual suena suena una vez y el lector vuelve a la posición de pausa al comienzo de la próxima canción.

Page 60

10602296X10NXS_V_1_0.DOC

60/69

26. TECLA TAP Mediante la tecla Tap, Vd. puede mirar el ritmo de los graves de una canción. Pulse la tecla en el ritmo de la música. La pantalla muestra la velocidad del ritmo en BPM.

27. TECLAS BEAT SYNC Mediante las tecla Beat Sync, Vd. puede ajustar los efectos en la velocidad del título actual. Por favor dirijase a las explicaciones del apartado 6.12 Función Beat Sync.

28. TECLA AUTO BPM Mediante la tecla Auto BPM, Vd. puede conmutar la pantalla de velocidad del ritmo (BPM) a ajuste de la velocidad en %. Presione y mantiene la tecla Auto BPM para conmutar del beatcounter manual a automático.

29. TECLA AUTO CUE Con la tecla Auto Cue, Vd. puede activar la función Auto Cue. Por favor dirijase a las explicaciones del apartado 6.7 Escucha.

30. TECLA BRAKE Con la tecla Brake, Vd. puede activar el efecto Brake y Motor Off. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

31. TECLA REVERSE Con la tecla Reverse, Vd. puede activar la función Reverse. Por favor dirijase a las explicaciones del apartado 6.11 Efectos.

32. TECLA MAIN TEMPO Con la tecla MAIN TEMPO presionada, Vd. puede ajustar la velocidad de lectura sin modificar la altura de sonido.

33. TECLA PITCH CONTROL Mediante la tecla On/Off (el LED off), Vd. puede quitar el ajuste de la velocidad de lectura. Por favor dirijase a las explicaciones del apartado 6.6 Ajuste de la velocidad de lectura.

34. TECLA 8/12/16/100% Vd. puede seleccionar el rango del ajuste de la velocidad de lectura entre +/- 8 % (LED verde), +/- 12 % (LED naranja), +/- 16 % (LED rojo) o +/- 100 % (LED parpadea rojo) con esta tecla. Por favor dirijase a las explicaciones del apartado 6.6 Ajuste de la velocidad de lectura.

35. TECLAS PITCH BEND Con las teclas Pitch Bend, puede ajustar la velocidad de lectura temporalmente hasta +/- 100 %. Por favor dirijase a las explicaciones del apartado 6.6 Ajuste de la velocidad de lectura Cuando Vd. mantiene la tecla Pitch Bend - la velocidad de la lectura se disminue hasta 0. Este efecto es comparable con el efecto Motor Off.

36. PITCHFADER Puede ajustar la velocidad deseada con el Pitchfader. La pantalla muestra el porcentaje de los graves en BPM.

37. CD SLOT IN Para insertar su CD. Cuando un CD está insertado y el CD-player está listo, el LED CD brilla.

Page 61

10602296X10NXS_V_1_0.DOC

61/69

Panel trasero:

38. CASQUILLOS DE SALIDA DE AUDIO (AUDIO OUT) La señal de música de estos casquillos es análoga. Conecte la salida a la entrada respectiva de su mezclador.

39. CASQUILLO FADERSTART Mediante el casquillo Faderstart, el CD-player puede ser controlado à distancia. Si Vd. utilice un mixer con función Faderstart, conecte el CD-Player con el casquillo Control Out. Estos casquillos nunca deben ser conectados con un voltaje. Por favor dirijase a las explicaciones del apartado 6.13 Faderstart.

40. CASQUILLO DE SALIDA DIGITAL (DIGITAL OUT) La señal de música de esto casquillo es digital. Conecte la salida a la entrada respectiva de su amplificador por ejemplo.

41. CASQUILLO DE LOS AURICULARES Conecte los auriculares desde 8 ohmios hasta 600 ohmios.

42. REGULADOR DEL VOLUMEN Con él se puede ajustar el volumen de los auriculares.

43. SELECTOR DE VOLTAJE Asegúrese de que la indicación corresponde al voltaje disponible.

44. CONEXIÓN AC Conectar su cable de alimentación aquí.

45. INTERRUPTOR DE PUESTA EN MARCHA Pulse el interruptor para comenzar a manejarlo.

5. INSTALACIÓN

Instale el CD-player sobre una superficie plana.

Asegúrese de que el ángulo de inclinación no sea superior a 15°, ya que en caso de que sea superior el CD no puede leer correctamente.

Page 62

10602296X10NXS_V_1_0.DOC

62/69

Conecte el CD-player con el cable RCA a su mezclador mediante los casquillos de salida de Audio. Asegúrese de que la ocupación derecha/izquierda (color del enchufe rojo/blanco) es la misma en ambos aparatos.

ATENCIÓN: Asegúrese de que el CD-player esté apagado (interruptor de alimentación en la posición externa) antes de conectarlo a la red para evitar daños en sus altavoces.

Asegúrese de que la indicación del selector de voltaje corresponde al voltaje disponible para evitar de esta forma daños serios. Conectar el enchufe de alimentación únicamente a casquillos de seguridad.

Conecte su CD-player a la red.

ATENCIÓN: ¡enchufe el amplificador en último lugar y desenchufelo en primer lugar!

6. MANEJO

6.1 Puesta en marcha

Conecte el CD-player mediante el interruptor de alimentación. Cuando el aparato está encendido y no hay disco en la bandeja en la pantalla aparece, "NO DISC".

6.2 CD Slot In

Inserte su CD en el CD Slot In. Maneje el CD sólo por el borde con 2 dedos. Evite tocar la parte interior del CD.

Todos los puntos Cue, samples y parámetros de efecto memorizados pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo. El CD-player lee el codigo y llama los puntos Cue, samples y parámetros de efecto memorizados de la memoria. En la pantalla aparece "Recall" hasta que el procedimiento de llamar sea completo.

La LED CD brilla cuando hay un CD en el CD Slot In y el CD-player está listo para el servicio.

6.3 Pantalla VFD

Si se ha colocado el CD de forma inadecuada aparece "ERR" o "NO DISC" en la pantalla. Si el CD se ha colocado adecuadamente, el CD-player comienza a leer el CD. El lector salta a la primera canción y se sitúa en el modo de pausa (el símbolo Pause papadea). Tenga en cuenta que el lector salta automáticamente a la sección donde la música comienza. Al lado de "TRACK" aparece el número de la canción. El tiempo restante de la canción aparece en M (MIN), S (SEC) y F (FRAME).

Al usar la tecla de tiempo (Time) la indicación del tiempo puede ser cambiada de tiempo restante (Remain) a tiempo restante total (Total Remain) a tiempo transcurrido (Elapsed) En la parte superior de la indicación de tiempo, aparecen 10 barras mostrando visualmente el tiempo restante. Cuanto menos tiempo queda menos barras aparecen en la pantalla. 15 segundos ante del final de la canción las barras de la pantalla comienzan a parpadear. Al pulsar la tecla Single el CD-player se coloca en el modo Single y la pantalla muestra "SINGLE". La indicación "0.0" significa que la velocidad de lectura no ha sido cambiada. Si ajusta la velocidad de lectura mediante el Pitchfader (el LED Pitch del rango de velocidad brilla), el porcentaje respectivo aparece en la pantalla.

Page 63

10602296X10NXS_V_1_0.DOC

63/69

6.4 Lectura/Pausa

En el modo de Pausa la indicación de tiempo de la pantalla permanece estática y el símbolo Pause parpadea. La lectura de la primera canción puede ser iniciada pulsando la tecla Play/Pause. En el modo de lectura la indicación de tiempo avanza y el símbolo Play brilla continuamente. Si quiere interrumpir la lectura, pulse la tecla Play/Pause y el laser para en la posición donde usted paró. Si quiere parar la lectura, pulse la tecla EJECT. En la pantalla aparece el número total de las canciones y el tiempo restante total del CD.

6.5. Selección de una canción mediante las teclas Track

Puede seleccionar la canción seleccionada mediante las teclas Track. Para que suene la canción deseada desde el principio, pulse las teclas Track hasta que el número de la canción deseada aparezca en la pantalla. Si mantiene pulsados los respectivos teclas Track el CD-Player pasará por los números de las canciones hasta que deje de pulsarlos.

Tecla «:

Si pulsa la tecla « una vez, la lectura comienza al principio de la canción anterior. Si una canción está sonando puede comenzar la canción actual desde el principio.

Tecla »:

Si pulsa la tecla »- una vez, la lectura comienza al principio de la canción siguiente , si lo pulsa dos veces comienza dos canciones más adelante, etc. Por favor tenga en cuenta que el CD-player trae la canción en el modo en el que usted pulsó la tecla Track. Si el CD-player está en el modo de lectura en la canción 1 por ejemplo y usted pulsa la tecla » el lector salta a la canción 2 y comienza a sonar inmediatamente.

Tecla +10:

Al pulsar la tecla +10, El CD-player salta 10 posiciones de número de canción a número de canción (p.e. 06, 16, 26, 06).

6.6 Ajuste de la velocidad de lectura

Posibilidad 1:

Mediante el Pitchfader, Vd. puede ajustar la velocidad de lectura hasta +/- 100 %. Ponga el CD-player en el modo de lectura. Pulse la tecla Pitch Control para ajustar la velocidad de lectura mediante el Pitchfader del CD-player (el LED Pitch brilla). Vd. puede seleccionar el rango del ajuste de la velocidad de lectura entre +/- 8 % (LED verde), +/- 12 % (LED naranja), +/- 16 % (LED rojo) o +/- 100 % (LED parpadea rojo) en presionar la tecla 8/12/16/100%. Ajuste la velocidad de lectura mediante el Pitchfader (el LED Pitch brilla).

Posibilidad 2:

Con las teclas Pitch Bend, puede ajustar la velocidad de lectura temporalmente hasta +/- 100 %. Ponga el CD-player en el modo de lectura. Presione la tecla Pitch Bend deseada. Después de soltar la tecla, el CD-player regresa a la velocidad de lectura original.

Efecto Motor Off:

El efecto Motor Off es comparable a la parada graduel del tocadisco cuando el motor está desconectado. Este efecto está activado mediante la tecla Pitch Bend -. Cuando Vd. mantiene la tecla Pitch Bend - la velocidad de la lectura se disminue hasta 0. Cuando el CD ha "parado", Vd. puede reactivar la lectura en soltar la tecla Pitch Bend -.

Posibilidad 3:

En el modo Playback, puede ajustar la velocidad de playback en +/- 100 % mediante la rueda Scratch. Con la tecla Hold presionada, los ajustes son permanente, sin tecla Hold sólo temporal.

6.7 Escucha

Función Auto-Cue:

Tras la puesta en marcha o tras pulsar las teclas Track, el lector salta automáticamente a la sección donde la música comienza. Esta función permite minimizar las transiciones entre dos canciones. Si la función Auto Cue está apagada queda un interval de tiempo entre los títulos hasta que la música comienza. Si la función Auto Cue está activo (en la pantalla aparece "Auto Cue"), la música comienza inmediatamente.

Page 64

10602296X10NXS_V_1_0.DOC

64/69

Función Back-Cue:

Si pulse la tecla Cue durante la lectura, el lector vuelve a la posición donde la lectura comenzó o al punto Cue (tecla In) y se coloca en la posición Pausa. Por favor tenga en cuenta que esta función está disponible dentro de una canción.

Función Bop:

Cuando llama el punto Cue mediante la tecla Bop, el lector queda en el modo de lectura.

Memorizar el punto Cue:

Posibilidad 1:

El lector está en el modo de lectura. Pulse la tecla In y el lector memoriza el punto Cue. El indicador Cue parpadea brevemente. Tan pronto como pulse la tecla Cue el lector vuelve al punto Cue y se coloca en el modo de pausa.

Posibilidad 2:

El lector está en el modo de lectura. Pulse la tecla Play/Pause y el lector se coloca en el modo de pausa. Selecione el punto Cue mediante la rueda Scratch. La pantalla muestra el punto de comienzo seleccionado (p.e. 3:42 22). Pulse la tecla In y el lector memoriza el punto Cue. El indicador Cue parpadea brevemente. Tan pronto como pulse la tecla Cue el lector vuelve al punto Cue y se coloca en el modo de pausa.

Posibilidad 3:

El lector está en el modo de pausa u en el modo de lectura. Pulse la tecla Track desada y el indicador Cue parpadea brevemente. El lector memoriza el comienzo de la canción como punto Cue. Tan pronto como pulse la tecla Cue el lector vuelve al punto Cue y se coloca en el modo de pausa.

Memorizar algunos puntos Cue:

Con el DJS-1200, Vd. puede memorizar hasta 4 puntos Cue diferentes de canciones diferentes y llamarlos mediante la tecla Bank/Cue o Cue, respectivamente. Pulse la tecla Memory/Recall (el LED brilla) y la tecla Bank/Cue deseada para memorizar el punto Cue actual en la tecla Bank/Cue. En pulsar la tecla Bank/Cue respectiva, Vd. puede llamar los puntos Cue memorizados con la tecla Memory/Recall. El punto Cue memorizado por ultimo puede ser llamado mediante la tecla Cue. Los puntos Cue pueden siempre ser recubridos. Note, por favor, que Vd. sólo puede eliminar los puntos Cue en desconectar y conectar el CD-player.

Todos los puntos Cue pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo. En la pantalla aparece "Recall" hasta que el procedimiento de llamar sea completo.

6.8 Rueda scratch interactiva

Con la tecla Scratch, Vd. puede activar la función Scratch. Esta tecla dispone de cuatro funciones diferentes.

Función Pitch Bend

Por favor dirijase a las explicaciones del apartado 6.6 Ajuste de la velocidad de lectura.

Función Vinyl Cue

El DJS-1200 dispone de la nueva Vinyl Cue-función para buscar los puntos Cue como con el tocadisco.

Programación en tiempo real de los puntos Cue o Loop:

El lector está en el modo de lectura. Pulse la tecla Play/Pause y el lector se coloca en el modo de pausa. Pulse la tecla Scratch para desapagar la función de repitición. El CD-player ahora está en el modo de programación en tiempo real (Realtime Cue). Seleccione el punto Cue en girar la rueda Scratch hacia detrás y atrás. Una rotación contínua de la rueda Scratch produce una lectura que parece a la velocidad de lectura mediante la tecla Play/Pause. Pulse la tecla In para memorizar el punto Cue o Loop, respectivamente.

Page 65

10602296X10NXS_V_1_0.DOC

65/69

Función Cue Scratch:

Presione y mantiene la tecla Scratch (LED encendida). La superficie de alumium está activado ahora. Cuando presione la rueda Scratch, el lector regresa al Cue-point.

Función Sequence Scratch:

Presione y mantiene la tecla Scratch (LED parpadea). Cuando presione la rueda Scratch, el lector regresa a cada Cue-point memorizado.

6.9 Memorizar una secuencia (función Loop)

Con la función Loop puede repetir una secuencia programable. Note, por favor, que sólo puede repitir esta secuencia dentro de una canción. Si Vd. quire utilizarla en otros canciones, Vd. debe que memorizarla como sample en una de las teclas Bank/Cue.

Memorizar los puntos Loop:

Posibilidad 1:

El lector está en el modo de lectura. Si se pulsa la tecla In en el modo de lectura, el CD sigue sonando y el punto A (punto inicial) queda marcado. Si se pulsa la Out, el punto B (punto final) de la secuencia queda marcado. El lector repite la secuencia entre los puntos A y B hasta que pulse de nuevo la tecla Out.

Posibilidad 2:

El lector está en el modo de lectura. Pulse la tecla Play/Pause y el lector se coloca en el modo de pausa. Selecione el punto A (punto de inicio) mediante la rueda Scratch. La pantalla muestra el punto A seleccionado (p.e. 3:42 22). Pulse la tecla In y el punto A seleccionado queda marcado. Selecione el punto B (punto final) mediante la rueda Scratch. La pantalla muestra el punto B seleccionado (p.e. 3:51 11). Pulse la tecla Out y el punto B seleccionado queda marcado. El lector repite la secuencia entre los puntos A y B hasta que pulse de nuevo la tecla Out.

En presionar la tecla Reloop, Vd. puede llamar la secuencia memorizada otra vez.

6.10 Modo de sampler

Programe el punto Loop In y Loop Out como descrito arriba. Si Vd. quiere memorizar un sample en una tecla Bank/Cue, sólo los primero 7 segundos pueden ser transmitidos.

Memorizar algunos samples:

Con el DJS-1200, Vd. puede memorizar hasta 3 samples de canciones diferentes y llamarlos mediante la tecla Bank/Cue respectiva. Pulse la tecla Memory/Recall (el LED brilla) y la tecla Bank/Cue deseada para memorizar el sample actual en la tecla Bank/Cue. Los samples pueden siempre ser recubridos. Note, por favor, que Vd. sólo puede eliminar los samples en desconectar y conectar el CD-player. Todos los samples pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo. En la pantalla aparece "Recall" hasta que el procedimiento de llamar sea completo.

Lectura de samples memorizados:

Modo contínuo:

En pulsar la tecla Sampler (el LED brilla) y la tecla Bank/Cue respectiva, Vd. puede llamar los samples memorizados con la tecla Memory/Recall. El lector repite el sample hasta que pulse de nuevo la tecla Sampler (LED off).

Los samples memorizados pueden siempre ser llamados. Cuando Vd. pulsa la tecla Sampler durante la lectura del CD, el sample se mezcla con la lectura. Cuando Vd. pulsa la tecla Sampler en el modo de pausa, puede sólo escuchar al sample. La velocidad de lectura del sample puede ser cambiada temporalmente mediante las teclas Pitch Bend.

Page 66

10602296X10NXS_V_1_0.DOC

66/69

Modo One shot:

Pulse la tecla Sampler hasta el LED parpadea. El sample actual está terminado y el lector se encuentra en el modo One shot. Cuando presione la tecla Bank/Cue deseada ahora, el sampler está juego una vez sólo. Pulse la tecla Sampler otra vez (LED apagado) para quitar este modo.

Ajustar y memorizar la velocidad y el volumen de sample:

La velocidad y el volumen de sample pueden ser ajustado y memorizado para cada sample individualmente. Pulse la tecla Sampler (el LED brilla) y la tecla Bank/Cue respectiva para llamar el sample deseado. Pulse la tecla Hold (el LED brilla) para mantener los ajustes de los parámetros. Cuando Vd. no pulse la tecla Hold, los ajustes están sólo temporalmente y el CD-player regresa al ajuste memorizado. En girar el regulador Parameter Time, Vd. puede ajustar la velocidad de lectura del sample (Sample Pitch) hasta SP 1000 (ajuste maximal) o SP -1000 (ajuste minimal). En girar el regulador Parameter Ratio, Vd. puede ajustar el volumen de sample (Sample Volume) hasta SV 255 (ajuste maximal) o SV 000 (ajuste minimal). El lector mantiene estos ajustes hasta que Vd. desconecte el CD-player. Si Vd. quiere memorizar estos ajustes con el sample, pulse la tecla Memory/Recall (el LED brilla) y mantienela por un segundo. Así, los parametros ajustados pueden ser llamados mediante la función Recall.

Transmisión de samples temporales:

Los samples temporales en las teclas Sample/Cue quedan en la memoria temporal, si Vd. cambia el CD sin desconectar el CD-player. Note, por favor, que los samples sólo están disponible temporalmente y no pueden ser asignados permanentemente al CD nuevo. Esto significa que estos samples temporales son eliminados de la memoria temporal cuando Vd. desconecte el CD-player. Los samples originales pueden ser llamados del CD respectivo mediante la función Recall.

6.11 Efectos

Los efectos diferentes pueden ser activados mediante la tecla del efecto respectivo. Cuando el efecto está activado, el LED respectivo brilla.

Los parametros de efecto pueden ser ajustados mediante los reguladores Parameter Time y Parameter Ratio. Pulse la tecla Hold (el LED brilla) para mantener los ajustes de los parámetros. Cuando Vd. no pulse la tecla Hold, los ajustes están sólo temporalmente y el CD-player regresa al ajuste memorizado. Pulse la tecla DSP Parameter y gire la rueda Scratch para ajustar el parámetro deseado. Si Vd. quiere memorizar estos ajustes, pulse la tecla Memory/Recall (el LED brilla) y mantienela por un segundo. Así, los parametros ajustados pueden ser llamados mediante la función Recall.

Todos los parámetros memorizados pueden ser llamados de hasta 128 CDs en poner el CD-player en marcha, presionar la tecla Memory/Recall (el LED brilla) e insertar el CD respectivo. En la pantalla aparece "Recall" hasta que el procedimiento de llamar sea completo.

Función Scratch:

La función scratch parece mucho al scratching con un tocadisco. Vd. puede crear diferentes efectos scratch en girar la rueda Scratch hacia adelante y hacia detrás. Una rotación contínua de la rueda Scratch produce una lectura parecida a la velocidad de lectura mediante la tecla Play/Pause.

Efecto Flanger:

El efecto Flanger produce el sonido de un motor de reacción. El tiempo Flanger (PT) cambia el sonido del efecto Flanger y puede ser ajustado entre 0 y 9990 ms. La relación Flanger (PR) cambia la intensidad del efecto Flanger y puede ser ajustada entre 0 y 255.

Efecto Pan:

El efecto Pan produce un cambio cíclico en la orientación de estéreo. El tiempo Pan (PT) cambia la velocidad del cambio y puede ser ajustado entre 0 y 9990 ms.

Efecto Echo:

El efecto Echo añade un eco al sonido original. El tiempo Echo (PT) cambia la frecuencia de la repitición y el tamaño del Echo y puede ser ajustado entre 0 y 2000 ms. La relación Echo (PR) cambia la intensidad (feedback) del efecto Echo y puede ser ajustada entre 0 y 255.

Efecto Filter:

El efecto Filter cambia el sonido original con el ajuste del regulador Parameter. La relación Filter (PR) puede ser ajustada entre 0 y 255.

Page 67

10602296X10NXS_V_1_0.DOC

67/69

Efecto Auto Filter:

El efecto Auto Filter cambia el sonido original con el ajuste del regulador Parameter. El tiempo Auto Filter (PT) puede ser ajustado entre 0 y 9990 ms. La relación Auto Filter (PR) puede ser ajustada entre 0 y 255.

Efecto Brake:

El efecto Brake es comparable a la parada inmediata de la canción del tocadisco cuando Vd. presione la tecla Start/Stop. El tiempo Brake (PT) cambia la velocidad de la parada y del comienzo de la canción y puede ser ajustado entre 0 y 9990 ms. El valor ideal para el efecto Brake está entre 600 y 800 ms.

Función Reverse:

En la función Reverse, el CD-player juega la música hacia atrás. Vd. puede cambiar la dirección de lectura tantos veces que Vd. quiere mediante la tecla Reverse. El tiempo Reverse (PT) cambia la velocidad de lectura y puede ser ajustado entre 0 y 1000 ms.

Vista sobre los parámetros de efecto:

Efecto Parámetro PT Parámetro PR

Valor ajustable Valor predetermin. Valor ajustable Valor predetermin. Flanger 0 - 9990 ms 1000 ms 0 - 255 179 Pan 0 - 9990 ms 450 ms Echo 0 - 2000 ms 350 ms 0 - 255 128 Filter 0 - 255 0 Auto Filter 0 - 9990 ms 6000 ms 0 - 255 0 Reverse -100 - 100 % Brake 0 - 9990 ms 0 ms 0 - 9990 ms 0 ms

6.12 Función Beat Sync

Puede ajustar el tiempo del efecto individualmente mediante el regulador Parameter Time o confortablement mediante los presets de la función Beat Sync. En este caso, el tiempo del efecto está calculado en valores de música de buen sentido.

Ejemplo: Presione la tecla Auto BPM en el modo de lectura y espera hata que el valor actual aparece en la pantalla. Presione la tecla Echo. Ajuste el regulador Parameter Time y observe los LEDs Beat Sync. Cuando el tiempo del echo corresponde a una nota comleta, el LED 1/1 brilla. De esta manera, los LEDs Beat Sync indican los ajustes de tiempo más utilizados.

Con las teclas Beat Sync, Vd. puede facilemente seleccionar el tacto deseado.

6.13 Faderstart

El DJS-1200 ofrece la posibilidad de controlar el CD-Player directamente de su mixer. Asegúrese de que el casquillo Faderstart está conectado con el casquillo respectivo del mixer. Además, los casquillos Audio Out deben ser conectados con los casquillos de entrada Line del mixer. Note que la función Faderstart sólo funciona con mixers apropriados. Inserte su CD en el CD-Player y seleccione la canción (modo de pausa). Comienza la lectura desde el mixer.

Note, por favor, que la función Faderstart es una función Faderstart punto Cue. Esto significa que el CDplayer comienza la lectura después de activar el canal respectivo en el mixer y que el CD-player va en el modo de pausa y regresa al punto Cue después de activar el canal otra vez.

Premisas para la operacion con Faderstart:

Conecte el mixer mediante una clavija jack mono 3,5 mm con el CD-player. Para comenzar la lectura, el polo positivo (tip) del jack está conectado con la masa audio mediante un impulso corto. Para pausar la lectura, el polo negativo (sleeve) del jack está conectado con la masa audio mediante un impulso corto. El mixer debe ser equipado con un interruptor, una tecla u un fader que conecte el tip del jack con la masa audio para comenzar la lectura y que conecte el sleeve del jack con la masa audio para pausar la lectura después de activar el canal respectivo en el mixer.

Page 68

10602296X10NXS_V_1_0.DOC

68/69

Función Relay

En el modo Relay, el aparato cambia automáticament al otro CD-player al final de la canción. Esta funcion ofrece la posibilidad de ampliar su programa de música con más CDs.

Conecte los casquillos Faderstart de los dos CD-players. Selecione Single o Continue mediante la tecla SGL/CTN.

Ejemplo: Pulse la tecla Single (la pantalla muestra "SINGLE") de los dos CD-players. Comience la lectura de CD1. Al final the la canción actual de CD1, el aparato comienza automáticament con CD2. El primer CD-player se pone en el modo de pausa. Vd. puede insertar una nueva CD o memorizar un punto Cue en el CD-player en el modo de pausa.

6.14 Final del manejo

Antes de apagar el aparato asegúrese de que no queda ningún CD dentro del lector. Todos los puntos Cue, samples, parámetros de sample y de efecto memorizados pueden ser llamados de hasta 128 CDs después de haber desconectado el aparato.

7. PRECAUCIONES

Este CD player no puede ser comparado con Hifi CD players convencionales. Este lector está construido mucho más estable para poder soportar el estenuante uso en la carretera y los consistentes transportes de las discotecas móviles. En caso de problemas por favor remitase al cuadro de más abajo. Los ajustes del Pitchfader cambian las frecuencias de FM. Si la pantalla muestra varias veces "ERR" ajuste las frecuencias.

Se han hecho las conexiones adecuadamente?

Están su amplificador y su mezclador ajustados adecuadamente? Ha seguido todas las instrucciones dadas en este manual?

SÍNTOMAS CAUSAS POSIBLES SOLUCIÓN

El aparato no reacciona cuando se pone en marcha.

La conexión a la red está interrumpida.

Compruebe el enchufe AC y la

conexión AC. El lector no comienza el funcionamiento.

El CD está mal colocado o sucio. Volver a colocar el CD con la

etiqueta hacia arriba o limpiar con

un paño limpio. seco y suave. No hay sonido Compruebe las conexiones del

mezclador y del amplificador

Posiblemente cambiar las

conexiones. No reproduce el programa El lector está en el modo de

lectura normal.

Pulse la tecla Play/Pause y vuelva

a programar Ruido de fondo Conexiones inadecuadoas del

mezclador o amplificador

Comprobar la calidad del cable y

del jack Faderstart no funciona No hay una conexion Audio Out Conectar los casquillos Audio Out

con los casquillos de entrada Line

del mixer.

Page 69

10602296X10NXS_V_1_0.DOC

69/69

8. LIMPIEZA Y MANTENIMIENTO

¡PELIGRO DE MUERTE!

¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento!

Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No utilizar nunca alcohol o disolventes!

No hay piezas que necesiten de servicio dentro del aparato. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados.

En caso de que necesite piezas de repuesto, utilice piezas originales.

Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un cable de alimentación especial disponible de su distibuidor.

Si tiene alguna pregunta más, póngase en contacto con su distribuidor.

9. ESPECIFICACIONES TÉCNICAS

Alimentación: 115/230 V AC, 50/60 Hz Consumo: 14 W Tipo: Slot-drive Compact Disc Player CDs utilizables: CDs standards CDs 12 cm Cuantificación: 16 Bit Frecuencia de muestreo: 44,1 kHz Ajuste de frequencia: +/- 8 %, +/- 12 %, +/- 16 %, +/- 100 % Distorsion: 0,01 % Relación señal/ruido: 90 dB Separación de los canales: >75 dB Repuesta de frecuencias: 20 - 20,000 Hz; +/- 1 dB Salida de audio: Asimétrico mediante casquillos cinch Potencia de salida: 2 Vrms Salida digital: Asimétrico mediante casquillo cinch, 44,1 kHz estable Dimensiones (Anch.xProf.xAlt.): 250 x 350 x 120 mm Peso: 3 kg
