EINFÜHRUNG

Wir freuen uns, dass Sie sich für eine PA-Lautsprecherbox von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-

>>

anleitung sorgfältig.

Diese Bedienungsanleitung gilt für die Artikelnummern: 11039029, 11039034, 11039038,

11039042, 11039046. Die neueste Version finden Sie online: www.omnitronic.de.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

..............................................................................................................................................................................

2

SICHERHEITSHINWEISE

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Die verwendeten Materialien dieser Lautsprecherbox sind normal entflammbar. Wird am Einsatzort B1 gefordert, muss der Betreiber die Oberfläche in regelmäßigen Abständen mit einem geeigneten Brandschutzmittel behandeln.

Gerät vor Feuchtigkeit und Nässe schützen!

ACHTUNG!

BRANDGEFAHR!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.

LEBENSGEFAHR!

Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.

3

ACHTUNG!

Lautsprecheranlagen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Inbetriebnahme

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Schutzklasse

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Netzstecker

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben. Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen. Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen. Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb

genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Flüssigkeit

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

Metallteile

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Rutschgefahr

Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss das PA-System immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.

Vor dem Einschalten

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null bzw. auf Minimum gestellt werden.

Kinder und Laien

Kinder und Laien vom Gerät fern halten.

Wartung und Service

Im Gehäuseinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

4

Leitung

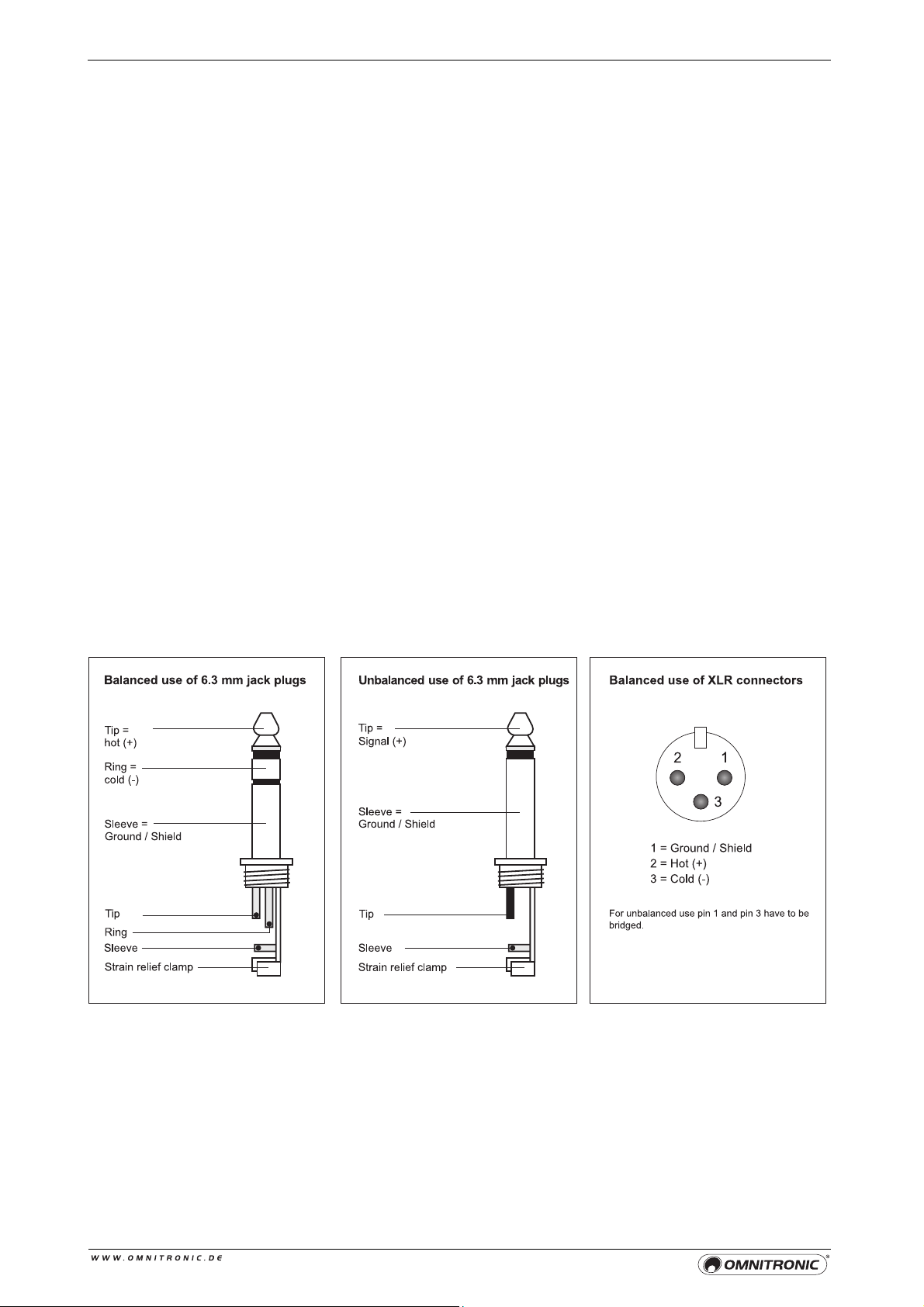

Pin International

3

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Lautsprecherboxen der AZX-Serie sind leistungsfähige Aktiv-Lautsprecherboxen für TouringAnwendungen und Festinstallationen. Sie sind als 2-Wege-Systeme ausgeführt mit kombinierten XLR- und 6,3-mm-Klinkenanschlüssen für Mikrofone und Line-Quellen. Ein XLR-Ausgang ermöglicht die Kopplung weiterer Aktivboxen. Die Subwooferboxen dienen zur Tiefbassergänzung der Fullrange-Lautsprecher. Flugvorrichtungen und ein Flansch erlauben sowohl hängende, als auch stehende Montage.

Spannungsversorgung

Dieses Produkt darf nur an eine Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt. Belegung der Anschlussleitungen:

Braun Außenleiter L Blau Neutralleiter N Gelb/Grün Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

Öffentlicher und gewerblicher Einsatz

Beim Einsatz einer Beschallungsanlage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!

Maximalleistung

Die angegebene Maximalleistung der Lautsprecherbox beschreibt kurzfristige Leistungsspitzen (Peak), die die Lautsprecher maximal aufnehmen können. Die entsprechende RMS-Dauerleistung ist - wie bei allen ähnlichen Lautsprechern (auch anderer Hersteller) deutlich geringer. Bitte achten Sie während des Betriebs darauf, dass die Lautsprecherboxen stets angenehm klingen. Werden Verzerrungen hörbar, ist davon auszugehen, dass entweder der Verstärker oder eine Lautsprecherbox überlastet ist. Dies kann schnell zu Schäden führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.

Montage

Dieses Lautsprechersystem darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und feuerfesten Untergrund aufgestellt werden. Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer

Absturzsicherung (Sicherheitsfangseil) gesichert werden. Lautsprecherboxen dürfen nur dann auf andere Lautsprecherboxen aufgestellt werden, wenn sie durch geeignete Maßnahmen (z. B. passende Spanngurte) gegen Umstürzen und Verrutschen gesichert werden. Die Lautsprecherboxen lassen sich auf eine Bassbox (Satellitensystem), einen Boxenhochständer, ein geeignetes Stativ oder eine geeignete Wandhalterung montieren. Die maximale Belastbarkeit der Distanzstange, des Boxenhochständers, des Stativs oder der Wandhalterung darf niemals überschritten werden. Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine ausreichende Standfestigkeit verfügt. Die Grundfläche der Bassbox muss in Bezug auf das montierte Topteil immer ausreichend dimensioniert sein, damit ein Umstürzen verhindert wird. Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

Einsatztemperatur

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Bedienung

Lassen Sie die Lautsprecherbox nicht von Personen bedienen, die sich nicht mit der Anlage auskennen. Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Transport

Verwenden Sie bitte die Originalverpackung für den Transport, um Transportschäden zu vermeiden.

Reinigung

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Serienbarcode

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Eigenmächtige Veränderungen und Garantie

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

5

4

BEDIENELEMENTE UND ANSCHLÜSSE

Modelle AZX 212A | 215A

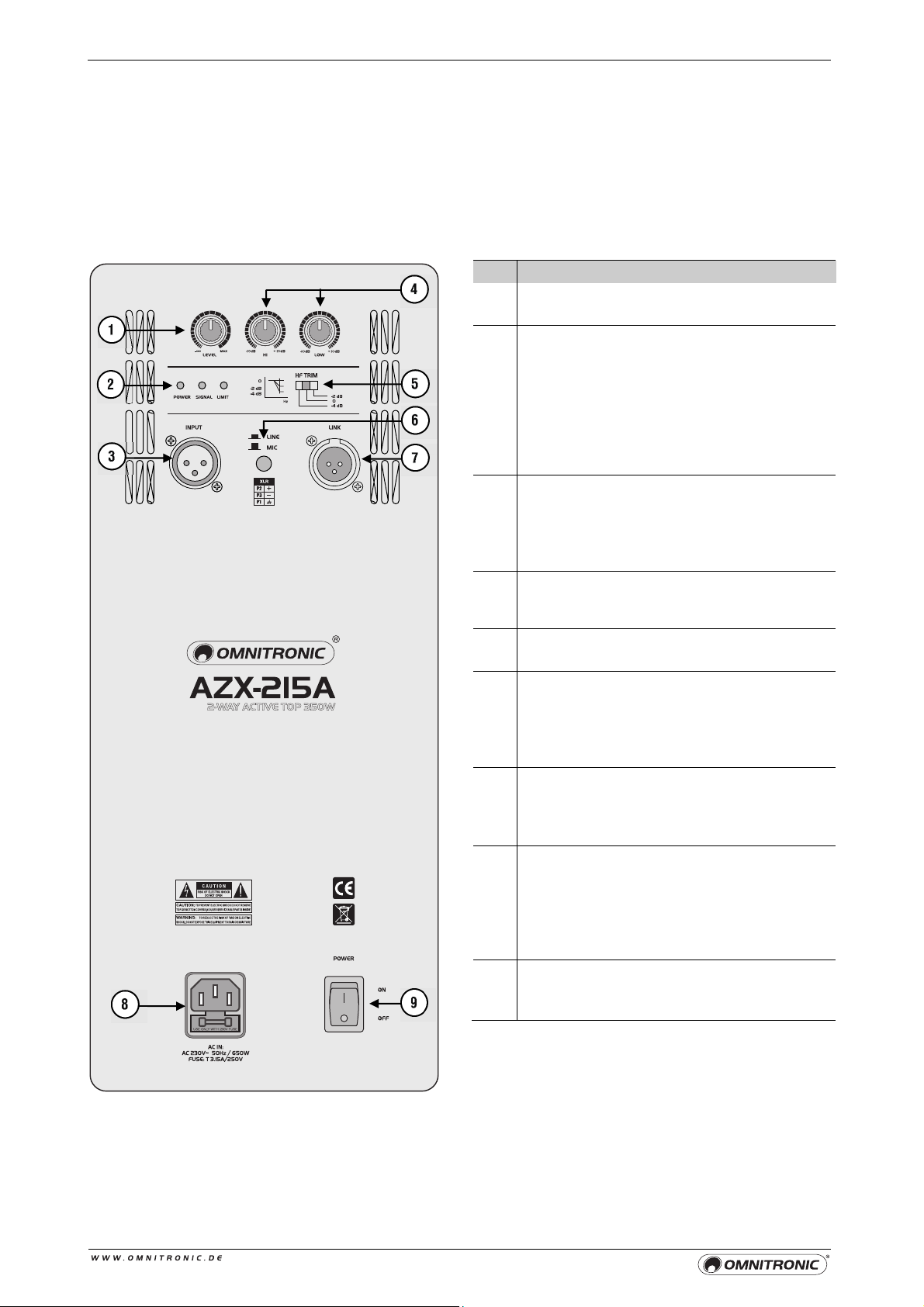

Diese Anleitung beschreibt exemplarisch die Rückseite des Modells AZX-215A. Die Eigenschaften des Modells AZX-212A sind ähnlich.

Nr. Funktion 1 Laustärkeregler LEVEL

Bestimmt die Gesamtlautstärke.

2 Statusanzeigen

SIGNAL: Eingangssignal liegt an POWER: Betriebsanzeige LIMIT: ein zu großer Signalpegel wird zum Schutz der Lautsprecher durch die Pegelbegrenzung verringert; dann die Lautstärke mit dem Master-Regler reduzieren, bis die LED nicht bzw. nur noch bei Signalspitzen aufleuchtet.

3 Mikrofon-/Line-Eingang

Kombibuchse (XLR/6,3-mm-Klinke) zum Anschluss von Mikrofonen oder Audiogeräten mit Line-Ausgang (z. B. Mischpult, CD-Player, Musikinstrument).

4 Klangregler HI und LOW

Zur Anpassung von Tiefen- und Höhenverhältnissen des Mischsignals.

5 Schalter HF TRIM

Zur Abschwächung des Hochtonbereichs.

6 Eingangsumschalter LINE/MIC

Schaltet den XLR-Eingang zwischen Lineund Mikrofoneingang um.

• Schalter ausgerastet = Mikrofon-Eingang

• Schalter gedrückt = Line-Eingang

7 Durchschleifausgang LINK

Symmetrische XLR-Buchse, parallel geschaltet mit dem Eingang, zum Weiterleiten des Eingangssignals an ein anderes Gerät.

8 Netzanschluss mit Sicherung

Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.

9 Netzschalter

Schaltet das Gerät ein und aus.

Modelle AZX 112A | 115A | 118A

6

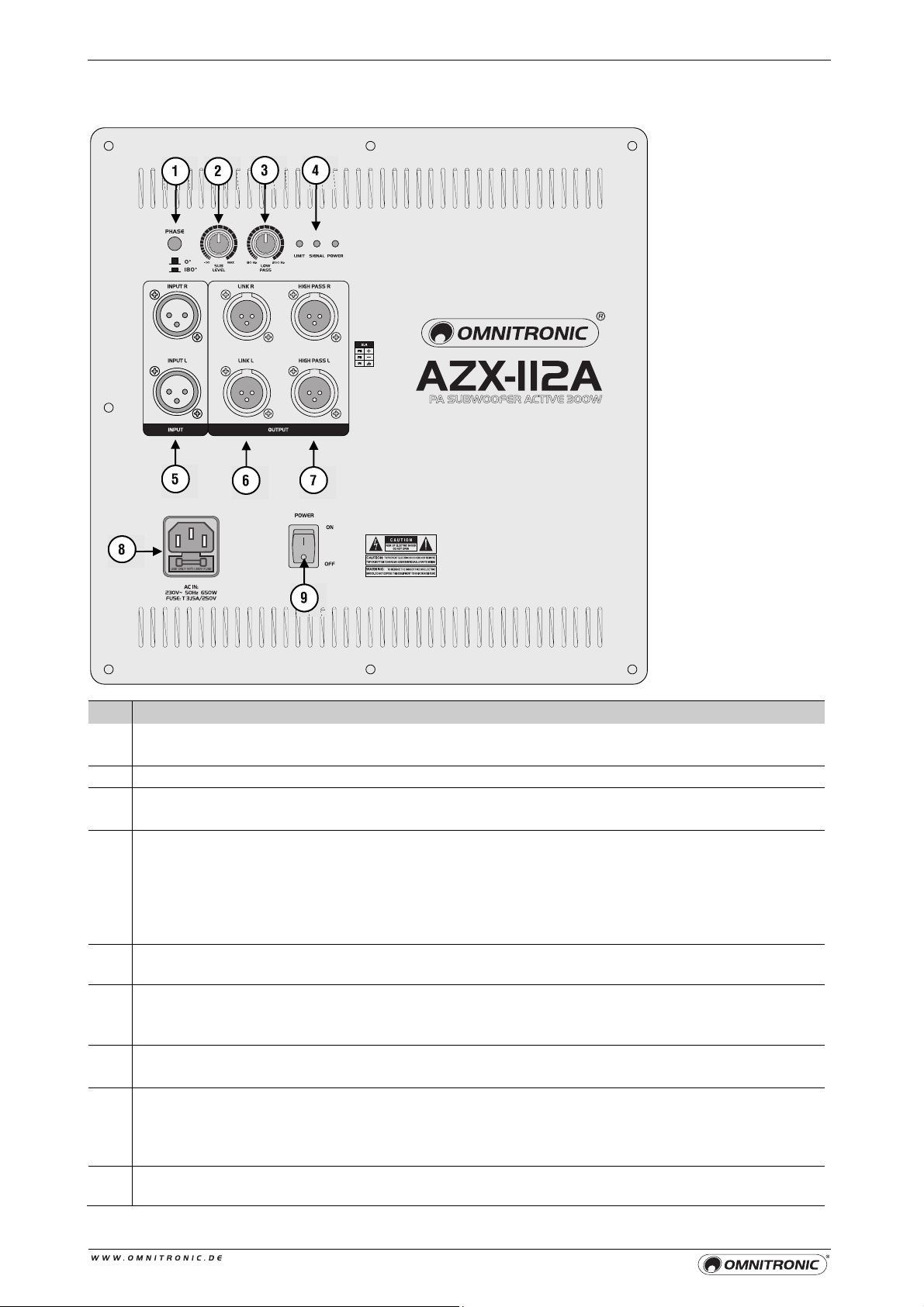

Diese Anleitung beschreibt exemplarisch die Rückseite des Modells AZX-112A. Die Eigenschaften der anderen Modelle sind ähnlich.

Nr. Funktion 1 Phasenumkehrschalter PHASE

Ermöglicht die Umschaltung der Phasenlage, wenn mehrere Lautsprecher parallel betrieben werden.

2 Lautstärkeregler SUB LEVEL für den Subwoofer 3 Trennfrequenzregler

Regelt die Trennfrequenz des Tiefpassfilters zwischen 80 und 200 Hz.

4 Statusanzeigen

SIGNAL: Eingangssignal liegt an POWER: Betriebsanzeige LIMIT: ein zu großer Signalpegel wird zum Schutz der Lautsprecher durch die Pegelbegrenzung verringert; dann die Lautstärke mit dem SUB-Regler reduzieren, bis die LED nicht bzw. nur noch bei Signalspitzen aufleuchtet.

5 Signaleingänge INPUT

Symmetrische XLR-Buchsen für den Anschluss von Audiogeräten mit Line-Pegel (z. B. Mischpult, Vorverstärker).

6 Durchschleifausgänge LINK

Symmetrische XLR-Buchsen, parallel geschaltet mit den Eingängen, zum Weiterleiten des Eingangssignals an ein anderes Gerät.

7 Signalausgänge HIGH PASS OUT

Hochpassgefilterter Line-Ausgang zum Anschluss aktiver Topteile.

8 Netzanschluss mit Sicherung

Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.

9 Netzschalter

Schaltet das Gerät ein und aus.

7

5

INSTALLATION

Die Lautsprecherboxen können frei im Raum aufgestellt werden.

• Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten.

• Stellen Sie die Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten werden kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden verursacht wird. Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.

• Besondere Belastungsspitzen wie Feedback (Mikrofonrückkopplung), ein starkes Bass-Brummen oder die „Schläge“ eines auf den Boden fallenden Mikrofons können die Lautsprecher in sehr kurzer Zeit zerstören und zu sofortigen Gehörschäden führen. Solche extreme Belastungsspitzen müssen vermieden werden. Es empfiehlt sich, geeignete Equalizer oder Kompressoren/Limiter vorzuschalten.

• Zum Transport sind an der Lautsprecherbox zwei Tragegriffe angebracht. Die Box soll an diesen Tragegriffen ruckfrei von zwei möglichst gleich großen Personen getragen werden. Das Tragen der Box durch eine Person soll vermieden werden, da durch das Gewicht der Box und durch die ungünstige Hebelwirkung Rückenschäden und Zerrungen möglich sind. Bitte beachten Sie, dass ab einem Boxengewicht von 25 kg immer zwei Personen zum Transport vorgeschrieben sind.

Stacking

• Diese Lautsprecherbox darf auf eine andere Lautsprecherbox aufgestellt werden, wenn beide Boxen durch passende Spanngurte miteinander verzurrt und gegen Umstürzen gesichert werden.

Stativmontage

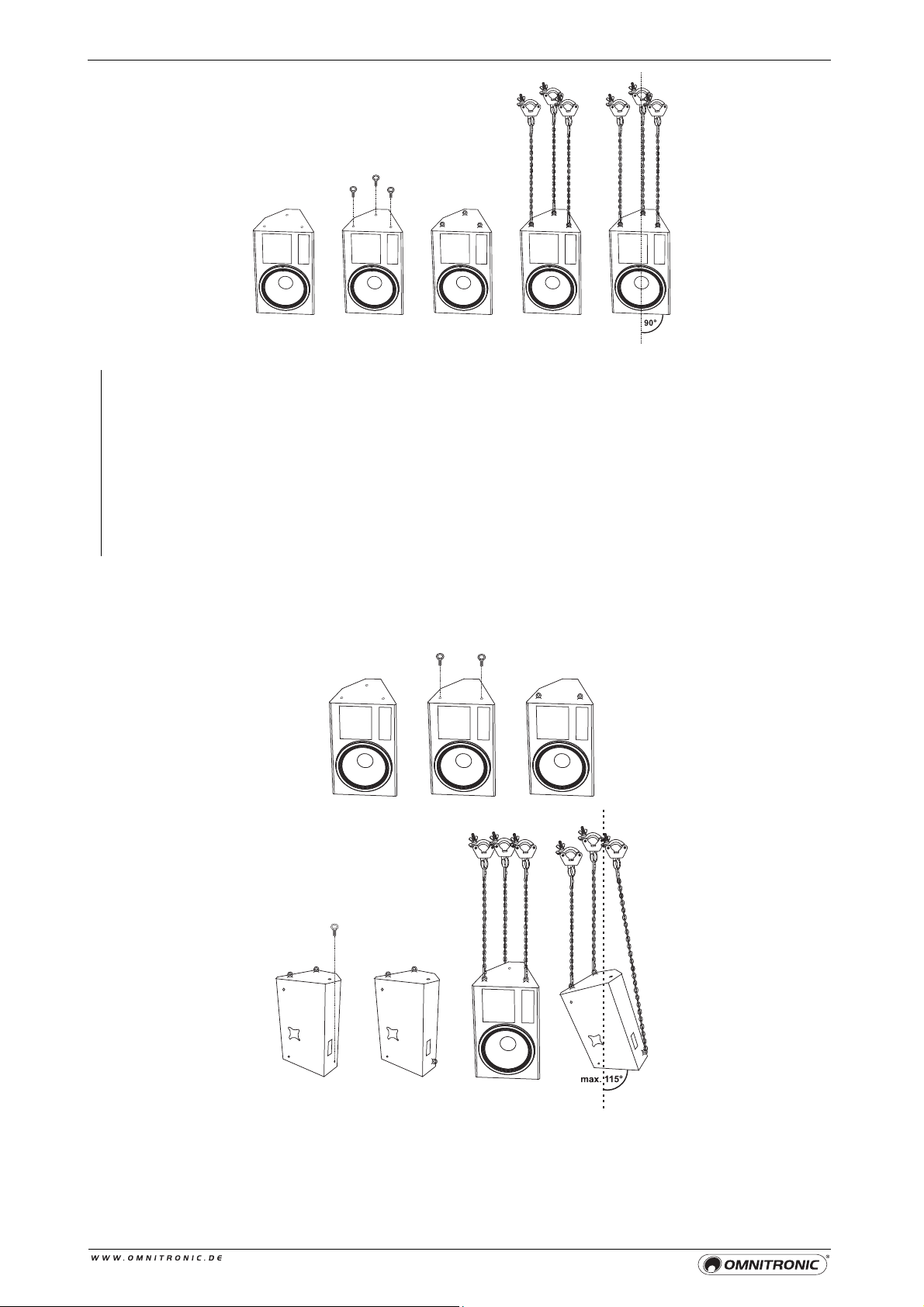

Die Toplautsprecher lassen sich über den Einbauflansch auf der Unterseite auf ein Stativ montieren.

• Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.

• Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. B. durch Wind, kann die Stand-

sicherheit beeinträchtigt werden. Es sind deshalb zusätzliche Sicherungsmaßnahmen, z. B. Anbringen von Ballastgewichten, zu treffen.

• Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und gegebenenfalls abzusperren.

• Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das Stativ herum abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5-fachen maximalen Auszugshöhe entspricht. Ausgefahrene Rohre müssen immer mit den vorgesehenen Sicherungsvorrichtungen gesichert werden!

• Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die zulässige Tragfähigkeit des Montageorts niemals überschreiten.

• Das Stativ muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!

• Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast, der Sicherheitsanforderungen sowie der Qualifikation eventueller Mitarbeiter verantwortlich.

• Während des Aufenthalts von Personen unter der Last müssen alle notwendigen Sicherheitsmaßnahmen getroffen werden, um Verletzungen zu vermeiden.

• Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der Nutzung des Systems ergebenden Gefahren zu unterweisen.

• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur Sicherstellung der Standsicherheit zu schaffen.

• Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z. B. durch einen Ausgleichsfuß, zu schaffen. Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten, um optimale Sicherheit zu gewährleisten.

• Auf Stativen montierte Boxen können beim Umstürzen erhebliche Verletzungen verursachen! Auf rutschigen Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu sichern oder Anti-Rutschmatten zu verwenden.

8

Satellitensysteme

Auf die Subwooferboxen können Lautsprecherboxen montiert werden. Stecken Sie dazu eine Distanzstange mit 35 mm Durchmesser (Zubehör) in die Stativhülse auf der Oberseite der Subwooferbox und befestigen Sie die andere Lautsprecherbox darauf.

• Das System muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!

• Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z. B. durch einen Ausgleichsfuß, zu schaffen.

• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur Sicherstellung der Standsicherheit zu schaffen.

Montage auf einer Wandhalterung

• Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung der Belastbarkeit der Installation aushalten kann (z. B. 13 kg Belastbarkeit - 130 kg Punktbelastung). Bei Überkopfmontage muss die Lautsprecherbox immer mit einer Absturzsicherung versehen werden. Bitte beachten Sie die Hinweise unter Absturzsicherung.

• Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffs.

Überkopfmontage

LEBENSGEFAHR!

Bei der Installation sind insbesondere die gesetzlichen und berufsgenossenschaftlichen Bestimmungen zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!

LEBENSGEFAHR!

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

• Wird eine der Lautsprecherboxen in einer Montagehöhe über einem Meter installiert (z. B. auf der Bühne, auf einem Podest oder auf einem Gerüst), spricht man von Überkopfmontage. Bei Überkopfmontage muss die Lautsprecherbox immer mit einer Absturzsicherung gesichert werden. Idealerweise sollte die Installation außerhalb des Aufenthaltsbereiches von Personen erfolgen. In jedem Fall muss sie außerhalb des Handbereichs von Personen installiert werden.

• Über Kopf installierte Lautsprecherboxen können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die Lautsprecherbox nicht!

• Die Aufhängevorrichtungen der Lautsprecherbox muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

• Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.

• Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.

• Der Unternehmer hat dafür zu sorgen, dass

- sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.

- sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

- sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

• Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Lautsprecherbox. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

9

Absturzsicherung

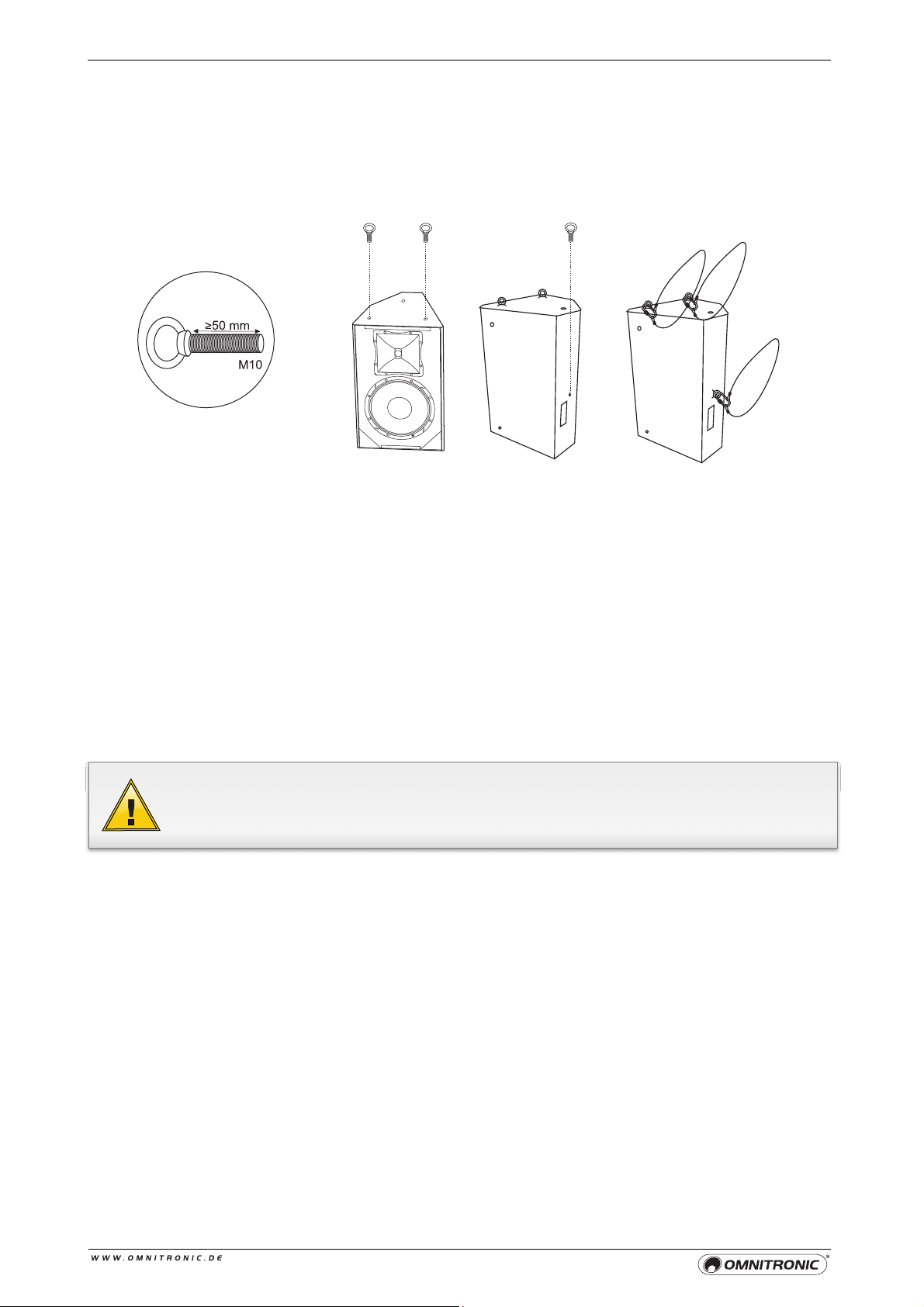

• Die Lautsprecherbox muss immer über geeignete Ringösen sowie geeignete Sicherungsseile gesichert werden. Die Tragfähigkeit der Ringösen muss mindestens dem zwölffachen Boxengewicht entsprechen!

• Sichern Sie die Lautsprecherbox bei Überkopfmontage immer mit einem Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Sicherungsseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutz-bestimmungen (z. B. BGV C1, BGI 810-

3) ausreichend dimensioniert sein und korrekt angewendet werden.

• Überprüfen Sie vor dem Eindrehen der Ringösen, ob der Zustand der Gewinde einwandfrei und frei von Verschmutzungen etc. ist.

• Drehen Sie die Ringösen in die Gewindeöffnungen der Lautsprecherbox. Die Ösen müssen dabei bis zum Anschlag eingedreht und handfest angezogen werden. Verwenden Sie niemals Werkzeug zum Festziehen.

• Hängen Sie die Schnellverschlussglieder der Sicherungsseile in den dafür vorgesehenen Ringösen an der Lautsprecherbox ein. Führen Sie das Sicherungsseil über einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.

• Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.

• Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!

• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!

Fliegende Installation

ACHTUNG!

Dieses Lautsprechersystem darf nur durch erfahrenes Fachpersonal fliegend aufgehängt werden. Lebensgefahr durch herabstürzende Boxen!

• Unter Fachpersonal versteht man im deutschsprachigen Raum z. B. Diplom-Ingenieur, Meister/Assistent für Veranstaltungstechnik, geprüfter techn. Bühnenvorstand, Head Rigger, Lichtcrewchef, Sachkundiger für Veranstaltungs-Rigging, Fachkraft für Veranstaltungstechnik, Veranstaltungsoperator etc.

• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die Lautsprecherbox NICHT!

• Die Lautsprecherbox muss außerhalb des Handbereichs von Personen installiert werden. Die Tragfähigkeit des verwendeten Installationsmaterials muss mindestens dem zwölffachen Boxengewicht entsprechen!

• Bitte beachten Sie: Es dürfen niemals zwei Lautsprecherboxen untereinander installiert werden! Beim Rückbau muss darauf geachtet werden, dass die Originalschrauben wieder in das Gewinde eingesetzt werden!

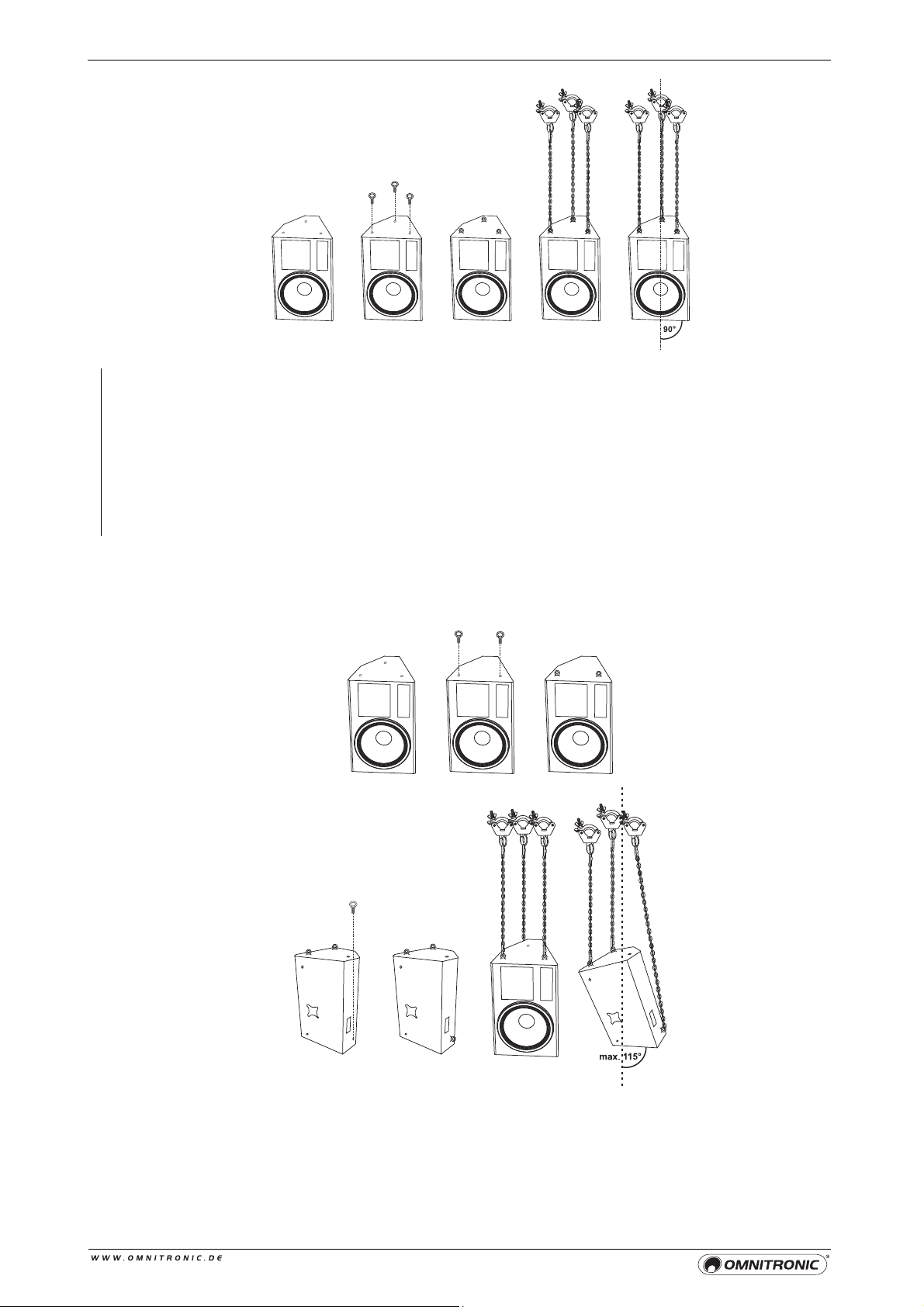

Horizontale Aufhängung

Die horizontale Installation kann über drei Ringösen an der Oberseite erfolgen. Die Lautsprecherbox muss immer absolut plan (vertikaler Winkel 90°, horizontaler Winkel 0°) installiert werden.

10

Vorgehensweise:

Schritt 1: Lösen Sie die Inbusschrauben mit einem passenden Inbusschlüssel. Schritt 2: Drehen Sie die Ringösen in die Gewindeöffnungen der Lautsprecherbox. Die Ösen müssen

dabei bis zum Anschlag eingedreht und handfest angezogen werden.

Schritt 3: Hängen Sie die Schraubkettenglieder im ersten und letzten Glied der Lastkette ein und ziehen

Sie die Feststellmutter gut fest.

Schritt 4: Hängen Sie die Kette mit den Schraubkettengliedern in der Befestigungsöse der Klammer ein

und ziehen Sie die Feststellmutter gut fest.

Schritt 5: Hängen Sie die Kette über das untere Schraubkettenglied in der Ringöse der Lautsprecherbox

ein und ziehen Sie die Feststellmutter gut fest.

Schritt 6: Installieren Sie die Lautsprecherbox im Truss.

Gekippte Aufhängung

Die gekippte Installation kann über zwei Ringösen an der Oberseite und eine an der Rückseite erfolgen. Die Lautsprecherbox darf maximal um 115° (vertikaler Winkel) bzw. 25° (horizontaler Winkel) gekippt werden.

Cluster/Line Arrays

Verwenden Sie nur geprüfte Flyware namhafter Hersteller. Alle Hinweise in der Bedienungsanleitung der einzelnen Komponenten müssen unbedingt eingehalten werden. Verwenden Sie nur vom Hersteller empfohlene Komponenten und Zubehörteile. Das verwendete Flugsystem muss immer so stabil installiert sein, dass es niemals versagen darf.

11

6

ANSCHLÜSSE HERSTELLEN

Schalten Sie die Lautsprecherbox und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus.

Modelle AZX 212A | 215A

1

Geben Sie die Audio-Eingangssignale über XLR- oder 6,3-mm-Klinkenstecker auf INPUT. Dies können Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CD-Player sein. Zum Anschluss eines LinePegel-Geräts drücken Sie den Pegelumschalter MIC/LINE hinein. Alternativ lässt sich an die Buchse auch ein Mikrofon anschließen. In diesem lassen Sie den Pegelumschalter MIC/LINE ausgerastet.

2

An der symmetrischen XLR-Ausgangsbuchse LINK steht das durchgeschleifte Eingangssignal zum Weiterleiten zur Verfügung.

Modelle AZX 112A | 115A | 118A

1

Schließen Sie an die Buchsen INPUT Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CDPlayer symmetrisch über XLR-Stecker an. Die Eingänge sind für Stereo-Signale ausgelegt (R = rechter Kanal, L = linker Kanal).

2

An den symmetrischen XLR-Ausgangsbuchsen LINK steht das durchgeschleifte Eingangssignal zum Weiterleiten zur Verfügung.

3

Die symmetrischen XLR-Ausgangsbuchsen HIGH PASS OUT liefern ein hochpassgefiltertes Signal. Schließen Sie hier

Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Signalkabel sollten kurz und direkt sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden. Um höchste Klangqualität zu erhalten, verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

ein aktives Topteil zum Aufbau eines Satellitensystems an.

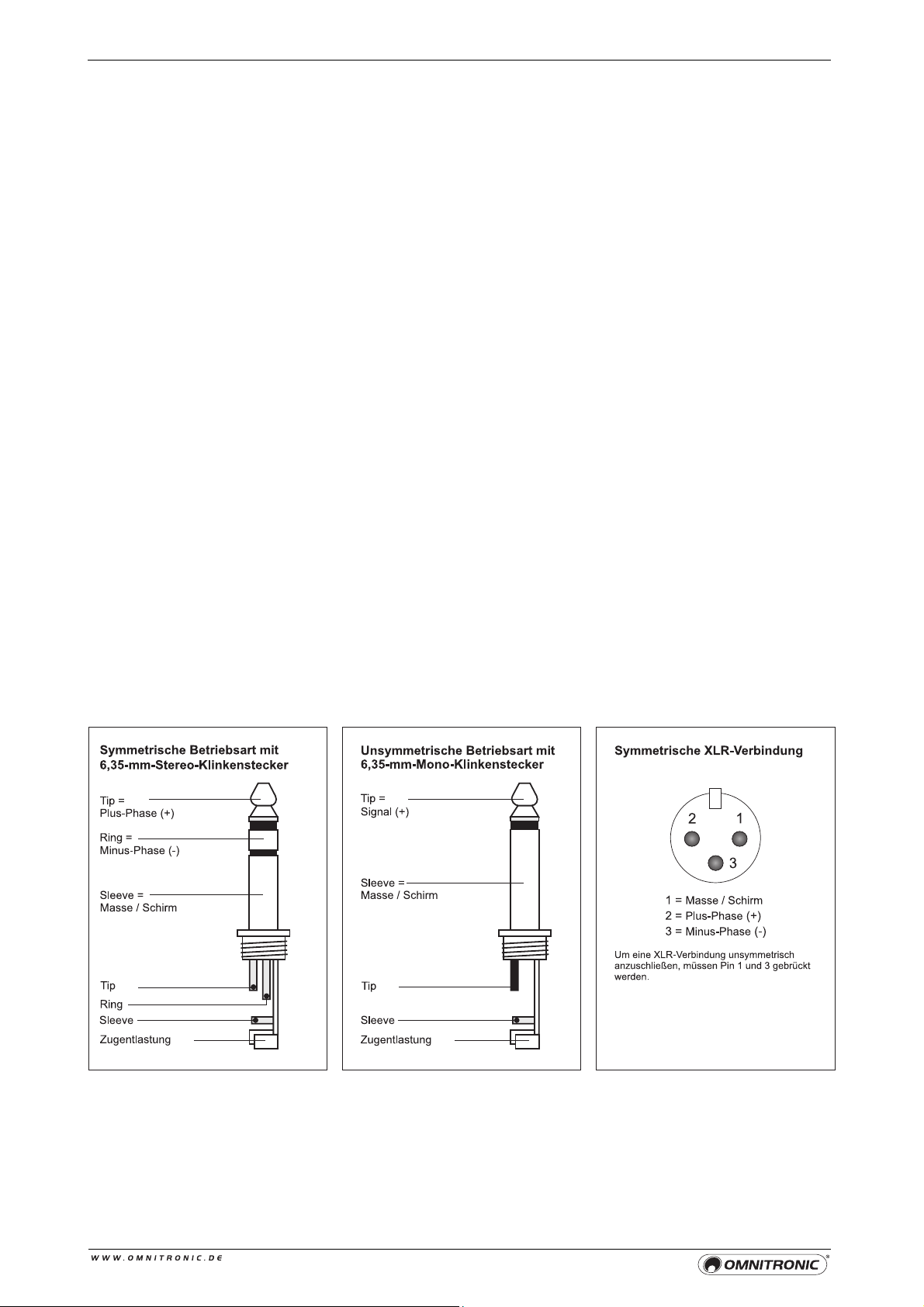

Steckerbelegung

Netzanschluss

Schließen Sie das Gerät über das beiliegende Netzkabel an eine Steckdose an (AC 230 V, 50 Hz).

12

7777

BEDIENUNG

1

Schalten Sie zunächst die angeschlossenen Signalquellen ein, um laute Schaltgeräusche zu vermeiden.

2

Stellen Sie vor dem ersten Einschalten der Lautsprecherbox die Lautstärkeregler in die linke Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie dann die Lautsprecherbox mit dem Netzschalter ein. Die Betriebsanzeige POWER leuchtet.

3

Schalten Sie je nach Signalquelle den Eingang der Modelle 212A und 215A mit dem Eingangsumschalter LINE/MIC auf Mikrofon- oder Line-Pegel.

4

Stellen Sie die Lautstärke für die Subwoofer mit dem Regler SUB LEVEL ein und für die Toplautsprecher mit dem Regler LEVEL. Drehen Sie die Regler nur soweit auf, dass der Ton nicht verzerrt wiedergegeben wird. Bei Übersteuerung leuchtet die Anzeige LIMIT. Leuchtet die Anzeige häufig, senken Sie den Pegel der Signalquellen entsprechend.

5

Passen Sie bei den Toplautsprechern mit den Equalizer-Reglern HI und LOW die Höhen- und Tiefenanteile im Summensignal an. Bei Bedarf können Sie den Schalter HF TRIM zur Abschwächung der Höhen verwenden.

6

Wird ein Subwoofer gleichzeitig mit einem Aktiv-Topteil über den Line-Ausgang betrieben, können Sie die Frequenztrennung zwischen den beiden Boxen mit dem Trennfrequenzregler LOW PASS einstellen. Damit gleichen Sie den Wirkungsgrad des Topteils an die Bassbox an.

7

Werden mehrere Lautsprechersysteme parallel betrieben, kann es durch Phasenverschiebung zwischen den Boxen zu einem Leistungsabfall und klanglichen Einbußen kommen. Zum Ausgleich können Sie bei den Subwoofern mit dem Regler PHASE die Phase jeder einzelnen Box zwischen 0° und 180° umschalten.

8

Bitte achten Sie während des Betriebs darauf, dass die Lautsprecherbox stets angenehm klingt. Werden Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecher überlastet sind. Dies kann schnell zu Schäden führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Lautsprecher sind von der Garantie ausgeschlossen. Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.

9

Stellen Sie nach dem Betrieb die Lautstärkeregler in die linke Anschlagsposition und schalten Sie die Lautsprecher mit dem Netzschalter aus. Die Betriebsanzeige erlischt.

13

8

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens

- alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

- mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf

folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht

korrodiert sein.

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.

4) Wurde die Box über Kopf montiert, muss überprüft werden, ob die Ringösen noch fest verschraubt sind.

Ansonsten Ringösen wieder handfest anziehen.

Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Gehäuseinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Lautsprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.

Wenn an der Lautsprecherbox klappernde Geräusche hörbar sind könnte es sein, dass sich Schrauben durch die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox von einem Fachmann überprüft werden. Außerdem muss speziell im gewerblichen Bereich vor jedem Einsatz der Lautsprecherbox geprüft werden, ob die Lautsprecherbox und die Lautsprecher in der Lautsprecherbox noch sicher befestigt sind.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher. Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

14

9

TECHNISCHE DATEN

Modell AZX-212A AZX-215A

Spannungsversorgung: 230 V AC, 50 Hz 230 V AC, 50 Hz Gesamtanschlusswert: 650 W 650 W Verstärkerleistung: 200 W RMS LF, 50 W RMS HF 300 W RMS LF, 50 W RMS HF LF-Lautsprecher: 30-cm-Tief-/Mitteltöner (12")

mit 50-mm-Schwingspule HF-Lautsprecher: 35-cm-Kompressionstreiber (1,35") 45-mm-Kompressionstreiber (1,75") Eingang Mic/Line: Kombination XLR/6,3-mm-Klinke Kombination XLR/6,3-mm-Klinke Ausgang Line: XLR, sym. XLR, sym. Empfindlichkeit: 95 dB 95 dB Frequenzbereich: 55-20000 Hz 50-20000 Hz Bauweise: Bassreflex Bassreflex Verstärker: Biamp, Class D Biamp, Class D Maße (L x B x H): 430 x 405 x 670 mm 485 x 480 x 750 mm Gewicht: 19,2 kg 25,3 kg

Modell AZX-112A AZX-115A AZX-118A

Spannungsversorgung: 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz Gesamtanschlusswert: 650 W 650 W 650 W Verstärkerleistung: 300 W RMS 400 W RMS 400 W RMS Basslautsprecher: 30 cm (12") 38 cm (15") 45 cm (18") Signaleingang: XLR L/R XLR L/R XLR L/R Parallelausgang: XLR L/R XLR L/R XLR L/R Hochpassausgang: XLR L/R XLR L/R XLR L/R Empfindlichkeit: 93 dB 94 dB 95 dB Frequenzbereich: 40-250 Hz 40-250 Hz 40-250 Hz Trennfrequenz: 80-200 Hz 80-200 Hz 80-200 Hz Bauweise: Bassreflex Bassreflex Bassreflex Verstärker: Class D Class D Class D Maße (L x B x H): 575 x 500 x 450 mm 600 x 580 x 520 mm 665 x 665 x 590 mm Gewicht: 22,3 kg 26,3 kg 32,6 kg

Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

Umweltschutz

Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

38-cm-Tief-/Mitteltöner (15") mit 76mm-Schwingspule

15

1

INTRODUCTION

Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs.

For your own safety, please read this user manual carefully before your initial start-up.

>>

This user manual is valid for the article numbers 11039029, 11039034, 11039038, 11039042,

11039046. You can find the latest update at: www.omnitronic.de.

Every person involved with the installation, operation and maintenance of this device has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

..............................................................................................................................................................................

2

SAFETY INSTRUCTIONS

<

Keep this device away from rain and moisture!

Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires!

By operating speaker systems with an amplifier, you can produce excessive sound pressure

levels that may lead to permanent hearing loss.

DANGER OF BURNING!

The materials used in this speaker system are normally flammable. If B1 is required at the installation place, the surface must be treated with an appropriate fire retardant in regular intervals.

CAUTION!

HEALTH HAZARD!

DANGER TO LIFE!

A crashing speaker system can cause deadly accidents. All safety instructions given in this manual must be observed.

16

WARNING!

Speaker systems must only be operated by trained persons. Danger of Life due to crashing

speaker systems or hearing loss due to excessive sound pressure levels! The different local conditions have to be considered in terms of safety rules.

This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems.

Unpacking

Please make sure that there are no obvious transport damages. Should you notice any damages on the connection panel or on the casing, do not take the speaker system into operation and immediately consult your local dealer.

Protection Class

This device falls under protection class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock.

Power Cord

Always plug in the power plug least. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power cord come into contact with other cables! Handle the power cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock. Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock. The cable insert or the female part in the device must never be strained. There must always be sufficient cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage. Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the power cord from time to time. If extension cords are used, make sure that the core diameter is sufficient for the required power consumption of the device. All warnings concerning the power cords are also valid for possible extension cords. Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power cord by the plug. Never pull out the plug by tugging the power cord. Otherwise, the cable or plug can be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the device must be disconnected via the mains. If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More severe dirt in and at the device should only be removed by a specialist.

Liquids

There must never enter any liquid into power outlets, extension cords or any holes in the housing of the device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately

be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock.

Foreign Objects

There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. Malfunction or shortcircuits caused by metal parts may cause mortal injuries.

Secure Setup

Please note that speaker systems could move due to bass beats and vibrations. Furthermore, unintended pushes from DJs, musicians or the audience present further risk. This is why the speaker system must always be secured against moving or the respective area has to be blocked.

Prior to Switching on

Before the speaker system is switched on all faders and volume controls have to be set to zero or minimum position.

Children and Amateurs

Keep away children and amateurs!

Maintenance and Service

There are no serviceable parts inside the speaker system. Maintenance and service operations are only to be carried out by authorized dealers!

17

Cable

Pin International

3

OPERATING DETERMINATIONS

The speaker systems of the AZX series are high-power active speaker systems for touring applications and permanent installations. The speakers are designed as 2-way systems with combined XLR and 6.3 mm inputs for microphones and line sources. The XLR output links further active speaker systems. The subwoofers are a perfect addition to the 2-way speakers. The rugged cabinets feature multiple suspension points and a flange for stand installation.

Power Supply

This product must only be connected to a power source matching the voltage and frequency stated on the device. The occupation of the connection cables is as follows:

Brown Live L Blue Neutral N Yellow/Green Earth

The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. The device must only be connected with an electric installation carried out in compliance with the IEC standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum fault current of 30 mA.

Public and Industrial Use

Operating an amplification system in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them.

Maximum Power

The maximum power of the speaker system must never be exceeded. When operating the speaker system, please make sure that the loudspeakers always sound well. When distortions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be heard. When speaker systems are destroyed by overload, the guarantee becomes void.

Admissible Temperatures

This product was designed for indoor use only. The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters.

Operation

Operate the speaker system only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the speaker system. Most damages are the result of unprofessional operation.

Transport

Please use the original packaging if the device is to be transported.

Cleaning

Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.

Serial Barcode

Never remove the serial barcode from the device as this would make the guarantee void.

Installation

This speaker system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fireresistant location. Before installing the system, make sure that the installation area can hold a minimum point load of 5 times the system's load (e.g. weight 20 kg point load 100 kg). The speaker system must never be installed higher than 100 cm without secondary attachment. Speaker systems may only be installed on top of other speaker systems if they are protected against slipping and flipping over (e.g. via appropriate clamping belts). The speakers can be installed on top of a subwoofer (satellite system). The carrying capacity of the distance tube must never be exceeded. The satellite system must always provide enough stability. The subwoofer's base surface must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over.

Modifications and Guarantee

Please consider that unauthorized modifications on the speaker system are forbidden due to safety reasons! If this speaker system will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like crashes, hearing loss etc.

18

4

OPERATING ELEMENTS & CONNECTIONS

Models AZX 212A | 215A

This user manual describes the rear panel of model the model

AZX-212A

are comparable.

AZX-215A

as a reference. Illustrations and features of

No. Function 1 Level control

For adjusting the master level.

2 Status indicators

SIGNAL: input signal is present POWER: speaker is powered on LIMIT: the signal level is too high; the limiter will reduce the signal level to protect the speakers. Reduce the volume with the master control until the LED does not light anymore, or only at signal peaks.

3 Mic/line input

Combo input (XLR/6.3 mm jack) for connecting microphones or audio units with line level output (e.g. mixer, CD player, music instrument).

4 Tone controls HI and LOW

Adjust high and low frequencies of the master signal.

5 Selector switch HF TRIM

To attenuate the high range.

6 Input selector switch LINE/MIC

Switches the XLR input between line and microphone input.

• switch disengaged = microphone input

• switch engaged = line input

7 Feed-through outputs LINK

Balanced XLR jack, connected in parallel to the input, to connect another device, e.g. a further active speaker system.

8 Power input with fuse

Used to plug in the supplied power cord. Only replace the fuse when the device is disconnected from mains. Only use fuses of the same rating and power. The correct fuse value is specified on the rear panel.

9 Power switch

Turns power to the speaker system on and off.

Modelle AZX 112A | 115A | 118A

19

This user manual describes the rear panel of model the other models are comparable.

No. Function 1 Reversal switch PHASE

Allows switching the phase from 0° to 180° when multiple speakers are operated in parallel.

2 Level control SUB LEVEL for the subwoofer 3 Crossover frequency control

For adjusting the upper crossover frequency (80-200 Hz) of the low-pass filter.

4 Status indicators

SIGNAL: input signal is present POWER: speaker is powered on LIMIT: the signal level is too high; the limiter will reduce the signal level to protect the speakers. Reduce the volume with the SUB control until the LED does not light anymore, or only at signal peaks.

5 Signal input INPUT

Balanced XLR inputs for connecting audio units with line level output (e.g. mixers or preamplifiers).

6 Feed-through outputs LINK

Balanced XLR jacks, connected in parallel to the inputs, to connect another device, e.g. a further active speaker system.

7 Signal output HIGH PASS OUT

High-pass filtered line output for connecting active top speakers.

8 Power input with fuse

Used to plug in the supplied power cord. Only replace the fuse when the device is disconnected from mains. Only use fuses of the same rating and power. The correct fuse value is specified on the rear panel.

9 Power switch

Turns power to the speaker system on and off.

AZX-112A

as a reference. Illustrations and features of

20

5

INSTALLATION

The speaker systems can be placed as desired.

• The location must be solid, plane, anti-slip, vibration-free, oscillation-free, and fire-resistant. The installation area must hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speakers must never be installed higher than 100 cm without secondary attachment.

• Always install the speaker systems in a way that a minimum distance of three meters to the audience is kept. This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the speaker systems with appropriate means.

• Extreme levels like feedback, bass-hum or the beats of a dropping microphone can destroy the loudspeakers within very short time and produce immediate hearing damage. Such extreme levels must be avoided at any rate. We recommend using appropriate equalizers and compressors/limiters.

• For transport, the speaker systems feature two carrying handles. The speaker system should be carried without force by two persons of the same size. Carrying the speaker system as one person alone should be avoided as the high weight and the strain could lead to back damages and torsions. Please note that all speaker systems with more than 25 kg weight must be transported with two persons.

Stacking

• This speaker system may only be installed on top of another speaker system if both systems are lashed up with each other via appropriate clamping belts and protected against flipping over.

Stands

It is possible to put the top speaker systems onto a PA speaker stand via the stand flange on the lower side.

• Stands must only be installed on a plane area with a maximum inclination angle of 5°.

• When using stands or satellite systems under the influence of horizontal forces, e.g. through wind, the

standing safety can be impaired. This is why additional safety measures like attaching ballast weights have to be taken.

• If inclined tension cables or prolonged outriggers are used, the area of danger has to be marked or even be blocked.

• Before lifting or lowering the telescopic tubes, you must always block a safety area around the stand or satellite system. This safety area must have a diameter of 1.5 times the maximum height.

• Lifted telescopic tubes always have to be secured with a secondary securing!

• The total weight of the installation (=total weight of all individual parts) must never exceed the maximum

load of the installation area.

• The stand has to be installed out of the reach of people.

• An unintended movement of the load has to be avoided - also in case of fire!

• The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety

requirements and the qualification of possible co-workers.

• When people are located below the load, all necessary safety measures have to be taken in order to avoid injury.

• The personnel have to be instructed on the content of the user manual and on the dangers related with operating stands.

• Depending upon the individual installation spot, all necessary measures against movement and for securing the standing safety have to be created.

• The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a balancing foot, has to be created. When choosing the installation material, optimum dimensions have to be chosen in order to secure maximum safety.

• Speaker systems installed on stands or satellite systems may cause severe injuries when crashing! If installing on slippery surfaces, the legs must be secured with screws or nails via the provided holes or an anti-slippery mat has to be used.

21

Satellite Systems

It is possible to mount another speaker system on top of the subwoofer systems. For this, insert a distance tube of 35 mm (accessory) into the flange on the upper side of the subwoofer; then fasten the other speaker system on top.

• The speakers have to be installed out of the reach of people. An unintended movement of the load has to be avoided - also in case of fire!

• The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a balancing foot, has to be created.

• Depending upon the individual installation spot, all necessary measures against movement and for securing the standing safety have to be taken.

Installation on a Wall Mounting

• When installed on a wall mounting, the speaker system must always be secured with a safety bond. Before attaching the speaker system, make sure that the installation area can hold a minimum point load of 10 times the installation's weight (e.g. 13 kg weight - 130 kg point load).

• The durability of the installation depends very much on the material used at the installation area (building material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum load and the building material.

Overhead Installation

DANGER TO LIFE!

Please consider the valid standards and national regulation during the installation! The installation must only be carried out by an authorized dealer!

DANGER TO LIFE!

Before taking into operation for the first time, the installation has to be approved by an expert!

• If this speaker system will be installed in a mounting height higher than 1 meter (e.g. on the stage, on a stage element or on a framework) we speak of overhead installation. For overhead installation, the speaker system must always be secured with an appropriate secondary attachment. The speaker system should be installed outside areas where persons may walk by or be seated. The speaker system has to be installed out of the reach of people.

• Speaker systems in overhead installations may cause severe injuries when crashing down! If you have doubts concerning the safety of a possible installation, do NOT install the speaker system!

• The installation of the speaker system has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

• The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.

• When rigging, derigging or servicing the speaker system staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.

• The operator has to make sure that:

-safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time.

- safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.

- safety-relating and machine-technical installations are approved by a skilled person once a year.

• Overhead rigging requires extensive experience, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the speaker system. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage to property.

22

Secondary Attachment

• The speaker system must always be secured via appropriate eye bolts and appropriate safety bonds. The eyelets must always hold at least 12 times the weight of the speaker systems.

• For overhead use, always install a safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3).

• Please note: Before installing the eye bolts, make sure that the thread is always in perfect condition and free from dirt etc.

• Install the eye bolts in the threaded holes of the speaker system. The eye bolts must be tightened until stop position, hand-tight and without any tools.

• Insert the quick links of the safety bonds in the eye bolts of the speaker system. Pull the safety bonds over a safe fixation spot. Insert the end in the quick link and tighten the safety screw.

• The maximum drop distance must never exceed 20 cm. A safety rope which already hold the strain of a crash or which is defective must not be used again.

• Please note: For overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them.

• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions!

Suspended Installation

DANGER!

This speaker system must only be suspended by experienced and trained persons. Danger to life due to crashing speaker systems!

• Trained persons are e.g. Head Rigger, Lightcrew head etc. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. If you have doubts concerning the safety of a possible installation, do NOT install the speaker system!

• The speaker system has to be installed out of the reach of people. The installation material must always hold at least 12 times the weight of the speaker systems.

• Please note: You must never install one speaker system under another! When deinstalling the speaker system, make sure that you insert the original screws in the threaded holes!

Horizontal Suspension

A horizontal installation can be carried out via three eye-bolts and appropriate chains. The speaker system must always be installed absolutely planar (vertical angle 90°, horizontal angle 0°).

23

Procedure:

Step 1: Unscrew the allen screws with a suitable allen key. Step 2: Install the eye-bolts in the threaded holes of the speaker system. The eye-bolts must be tightened

until stop position, hand-tight and without any tools.

Step 3: Install the screw-on chain link in the first and last chain link and tighten the fixation screw. Step 4: Install the chain with the screw-on chain link at the installation eyelet of the ring coupler and

tighten the fixation screw.

Step 5: Install the chain with the lower screw-on chain link at the eye-bolt of the speaker system and

tighten the fixation screw.

Step 6: Install the speaker system in the trussing.

Tilted Suspension

A tilted installation can be carried out via two eye-bolts on top and one at the rear. The speaker system can be tilted in a maximum vertical angle of 115° or maximum horizontal angle 25°.

Clusters/Line Arrays

Only use certified flyware of renowned manufacturers. All instructions in the user manuals of the individual components must be adhered to. Only use the components and accessory recommended by the manufacturer. The flyware used must be installed in such a stable way that it can never fail.

24

6

MAKING THE CONNECTIONS

Switch off the speaker system and the units to be connected before making or changing the connections.

Models AZX 212A | 215A

1

Feed the audio input signal via XLR or 6.3 mm plug to the INPUT jack. This input allows to connect audio units with line level (e.g. mixer or CD player). When connecting line level devices, depress the MIC/LINE level switch. Alternatively, you can connect microphones to the input. In this case, make sure that the MIC/LINE level switch is disengaged.

2

At the balanced XLR outputs LINK, the input signal fed through is available.

Models AZX 112A | 115A | 118A

1

Audio units with line level (e.g. mixer or CD player) can be connected via balanced XLR plugs at the

INPUT jacks. The inputs are designed for stereo signals (R = right channel, L = left channel).

2

At the balanced XLR outputs LINK, the input signal fed through is available.

3

The balanced XLR outputs HIGH PASS OUT provide a high-pass filtered line signal. These outputs allow connecting active top speakers for when setting up a satellite system.

A good cable run improves the sound quality remarkably. Signal cables should be short and direct, since high frequencies will mostly be absorbed if cables are unnecessarily long. Besides that a longer cable may lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables. In order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure that the cables are properly fixed.

Connector Configuration

Connection to the Mains

Connect the supplied power supply cable to the corresponding input and the mains plug to an outlet (230 V, 50 Hz).

25

7777

OPERATION

1

To prevent loud switching noise, first switch on the connected signal sources.

2

Prior to the first switching on of the speaker system, turn down the LEVEL controls to the left stop position to avoid a high volume at the beginning. Then switch on the speaker system with the power switch. The POWER indicator lights up.

3

Use the LINE/MIC input selector button to switch the input of models 212A and 215A to microphone or line level according to the signal sources connected.

4

Adjust the desired volume ratio with the LEVEL or SUB LEVEL controls. Only turn up the controls to such an extent that the sound reproduction will not be distorted. The LIMIT indicator lights up when the signal level is too high so that the level limitation will be activated. If this indicator lights up frequently, reduce the volume of the input signals accordingly.

5

Adjust the high and low frequencies in the main mix with the equalizer controls HI and LOW of models 212A and 215A. If needed, it is possible to attenuate the high frequencies with the HF TRIM selector switch.

6

If a subwoofer and a top speaker are operated in parallel via the subwoofer’s line output, frequency separation can be adjusted via the LOW PASS control. By doing this, the efficiency between top speaker and subwoofer can be balanced.

7

If multiple speakers are operated in parallel, phase displacement between the speakers can lead to performance and output problems. To compensate this, the phase of each speaker can be switched from 0° up to 180° with the PHASE selector switch.

8

When operating the speaker system, please make sure that the loudspeakers always sound well. When distortions can be heard, either the amplifier or the loudspeakers are overloaded. Overloads can quickly lead to amplifier or speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be heard. When speaker systems are destroyed by overload, the guarantee becomes void. Always check the sound pressure level with a meter in order to keep to the threshold.

9

After operation, set the level controls to the left stop position, then switch off the unit with the power switch. The power indicator extinguishes.

26

8

CLEANING AND MAINTENANCE

DANGER TO LIFE!

Disconnect from mains before starting maintenance operation!

The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

The following points have to be considered during the inspection:

1) All screws used for installing the speaker systems or parts of the speaker system have to be tightly

connected and must not be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,

trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or

sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed.

4) If the speaker system is installed overhead, the inspection must include if the eye-bolts are still well

tightened. Otherwise the eye-bolts have to be tightened handtight again.

We recommend a frequent cleaning of the speaker system. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents!

There are no serviceable parts inside the speaker system. Maintenance and service operations are only to be carried out by authorized dealers.

If the speaker system distorts, one of the loudspeakers may be defective. Test the speaker system once more with another amplifier. If the sound remains distorted, the speaker system should not be operated any more in order to prevent further damage. Please contact your dealer.

If clacking sounds are heard from the speaker system, screws may have loosened due to the continuous vibrations. The speaker system should be checked by a specialist. Especially for public use, the speaker system should be checked before every operation so that the speaker system and the speakers in the systems are always well fixed.

Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer.

Replacing the Fuse

If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.

Before replacing the fuse, unplug mains lead.

Procedure:

Step 1: Open the fuseholder on the rear panel with a fitting screwdriver. Step 2: Remove the old fuse from the fuseholder. Step 3: Install the new fuse in the fuseholder. Step 4: Replace the fuseholder in the housing.

27

9

TECHNICAL SPECIFICATIONS

Model AZX-212A AZX-215A

Power supply: 230 V AC, 50 Hz 230 V AC, 50 Hz Power consumption: 650 W 650 W Amplifier power: 200 W RMS LF, 50 W RMS HF 300 W RMS LF, 50 W RMS HF LF speaker: 30 cm bass/mids (12") with 50 mm

voice coil HF speaker: 35 mm compression driver (1.35") 45 mm compression driver (1.75") Input mic/line: combination XLR/6.3 mm jack combination XLR/6.3 mm jack Output line: XLR, bal. XLR, bal. Sensitivity: 95 dB 95 dB Frequency range: 55-20000 Hz 50-20000 Hz Acoustic loading: Bassreflex Bassreflex Amplifier: Biamp, class D Biamp, class D Dimensions (W x D x H): 430 x 405 x 670 mm 485 x 480 x 750 mm Weight: 19.2 kg 25.3 kg

Model AZX-112A AZX-115A AZX-118A

Power supply: 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz Power consumption: 650 W 650 W 650 W Amplifier power: 300 W RMS 400 W RMS 400 W RMS Woofer: 30 cm (12") 38 cm (15") 45 cm (18") Signal input: XLR L/R XLR L/R XLR L/R Parallel output: XLR L/R XLR L/R XLR L/R High-pass output: XLR L/R XLR L/R XLR L/R Sensitivity: 93 dB 94 dB 95 dB Frequency range: 40-250 Hz 40-250 Hz 40-250 Hz Crossover frequency: 80-200 Hz 80-200 Hz 80-200 Hz Acoustic loading: Bassreflex Bassreflex Bassreflex Amplifier: Class D Class D Class D Dimensions (W x D x H): 575 x 500 x 450 mm 600 x 580 x 520 mm 665 x 665 x 590 mm Weight: 22.3 kg 26.3 kg 32.6 kg

Specifications are subject to change without notice due to product improvements.

Protecting the environment

When to be definitively put out of operation, take the product to a local recycling plant for a disposal which is not harmful to the environment. Devices marked with this symbol must not be disposed of as household waste. Contact your retailer or local authorities for more information. Remove any inserted batteries and dispose of them separately from the product.

38 cm bass/mids (15") with 76 mm voice coil

28

NOTES

..............................................................................................................................................................................

29

..............................................................................................................................................................................

30

..............................................................................................................................................................................

31

©©©©

OMNITRONIC 201

OMNITRONIC 201OMNITRONIC 201

OMNITRONIC 201

8888

OMNITRONIC Showequipment GmbH

Andreas-Bauer-Str. 9 97297 Waldbüttelbrunn, Germany

D00117807

Version 1.0

Omnitronic AZX 118A, AZX 212A, AZX 215A, AZX 115A, AZX 112A User Manual [de, en]
