BEDIENUNGSANLEITUNG

USER'S MANUAL

Active

speaker-system

AS-900

Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

© Copyright

Nachdruck verboten!

Re

roduction prohibited!

Inhaltsverzeichnis

EINFÜHRUNG................................................................................................................................................... 3

SICHERHEITSHINWEISE................................................................................................................................. 3

Warnzeichen .................................................................................................................................................. 5

BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 6

RECHTLICHE HINWEISE................................................................................................................................. 7

Kleine Hörkunde............................................................................................................................................. 8

GERÄTEBESCHREIBUNG .............................................................................................................................. 9

Features ......................................................................................................................................................... 9

Auspacken & Transport ................................................................................................................................. 9

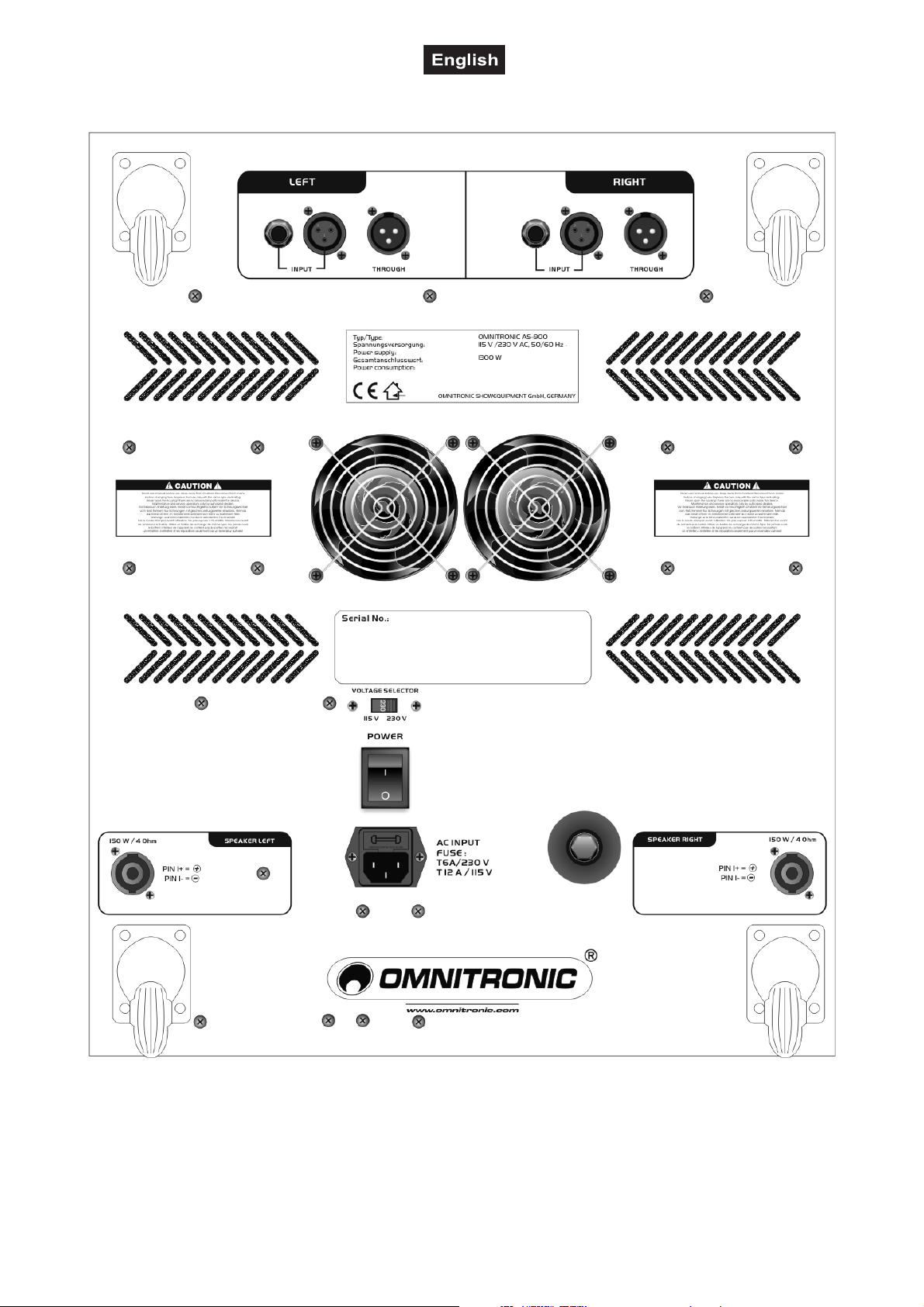

Unterseite..................................................................................................................................................... 10

Steuerung..................................................................................................................................................... 11

INBETRIEBNAHME ........................................................................................................................................ 12

Eingänge ...................................................................................................................................................... 13

Ausgänge ..................................................................................................................................................... 14

INSTALLATION .............................................................................................................................................. 15

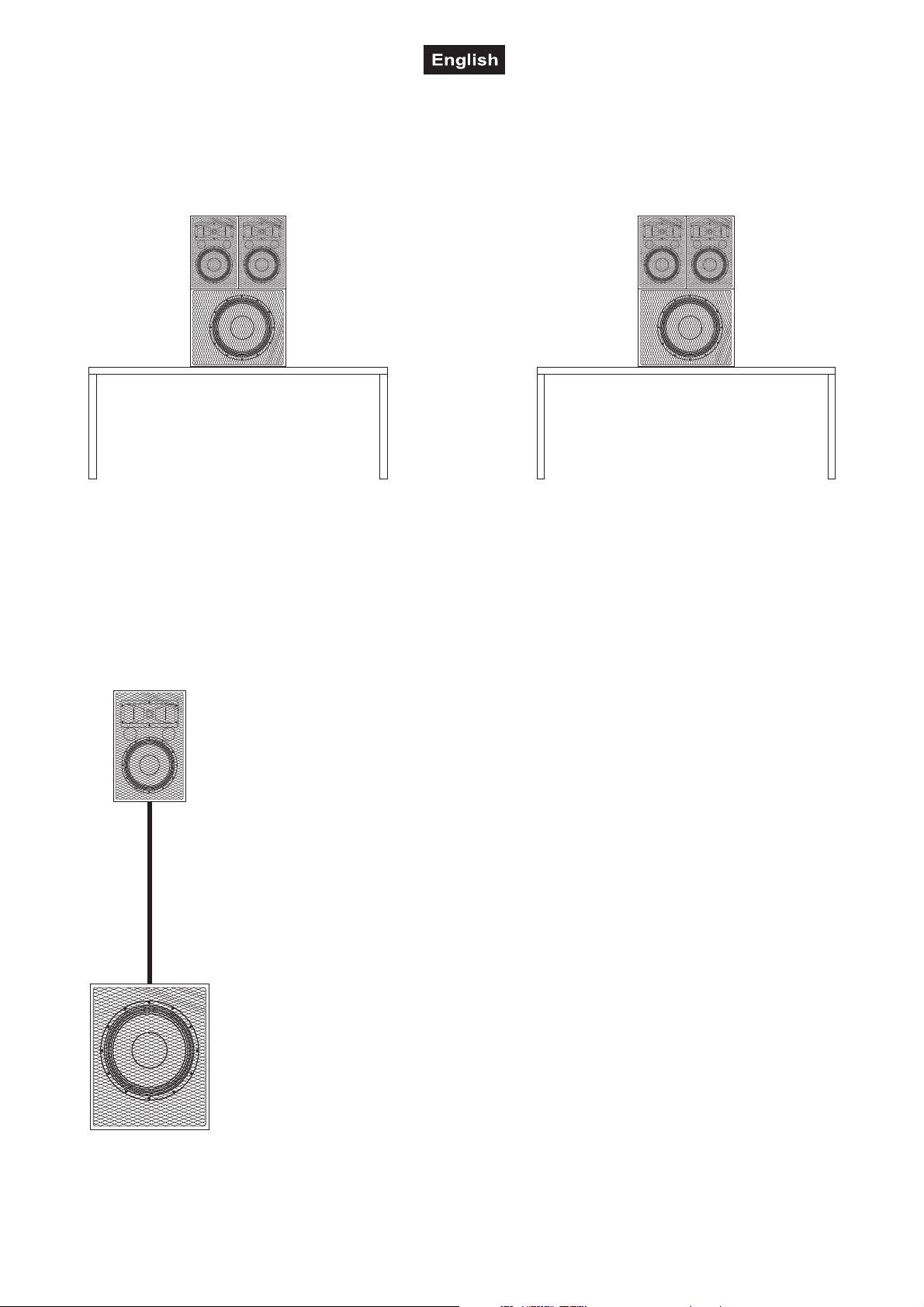

Stacking ....................................................................................................................................................... 15

Satellitensysteme......................................................................................................................................... 15

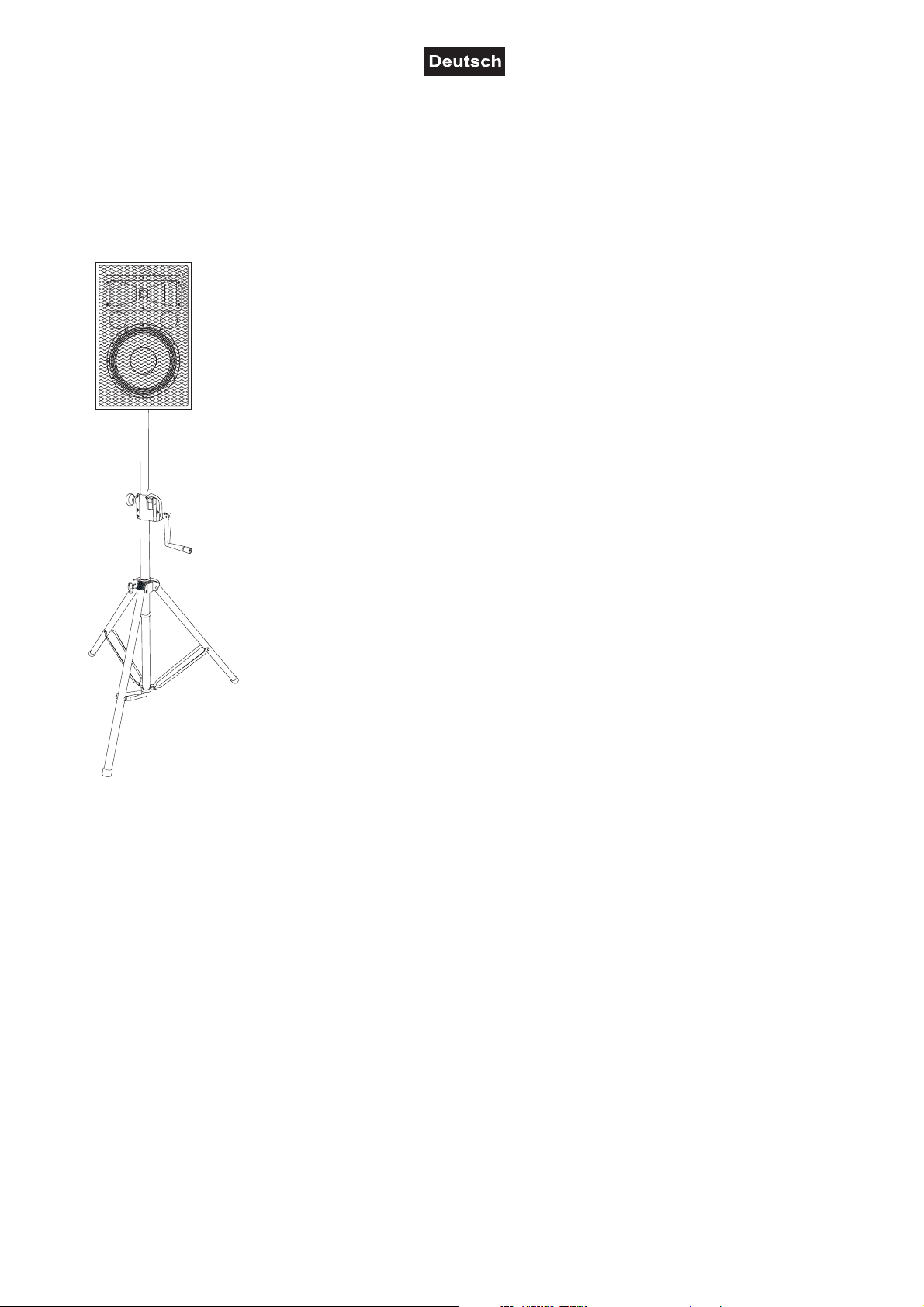

Montage auf einem Stativ bzw. Boxenhochständer..................................................................................... 16

Überkopfmontage......................................................................................................................................... 17

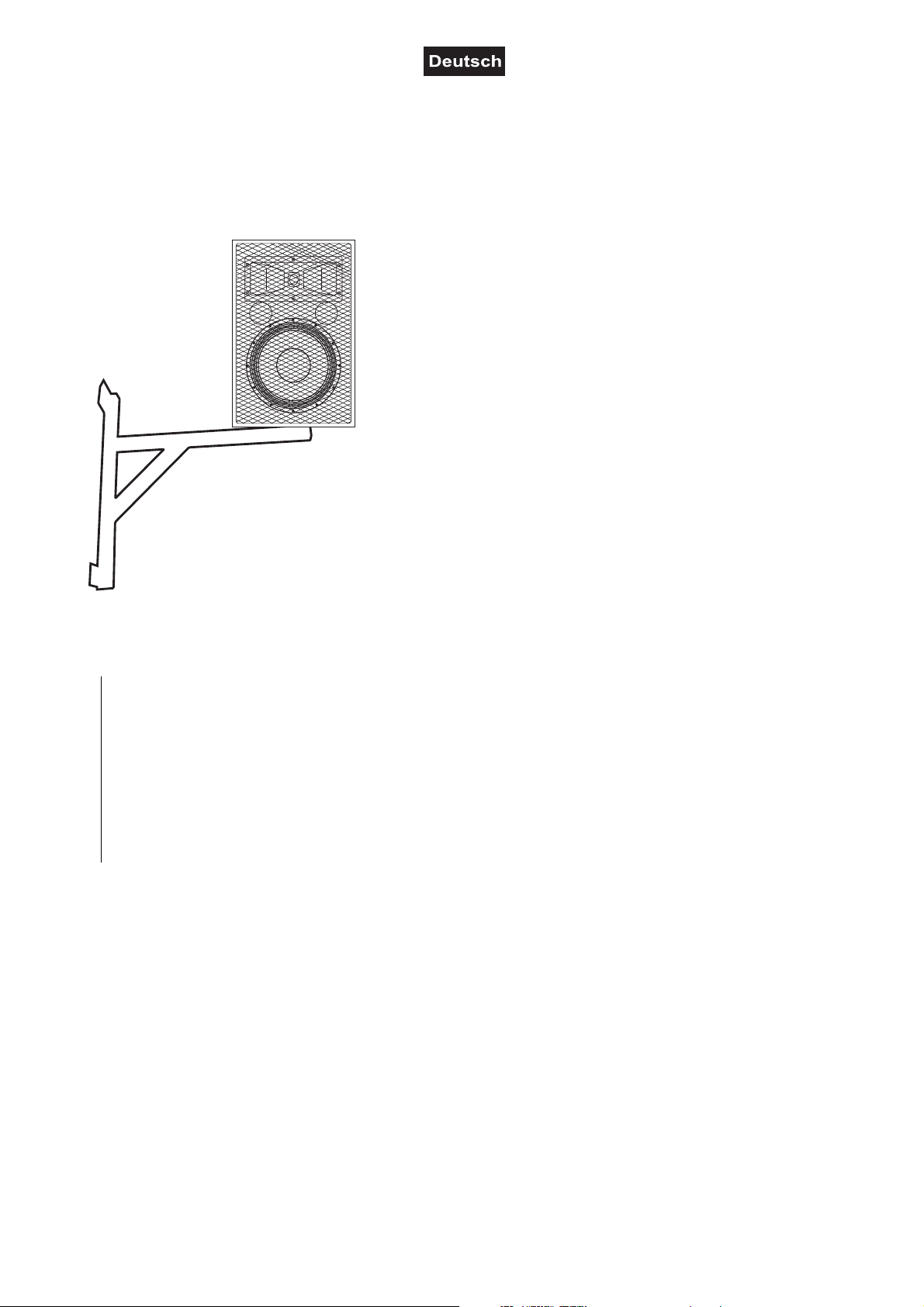

Montage auf einer Wandhalterung............................................................................................................... 20

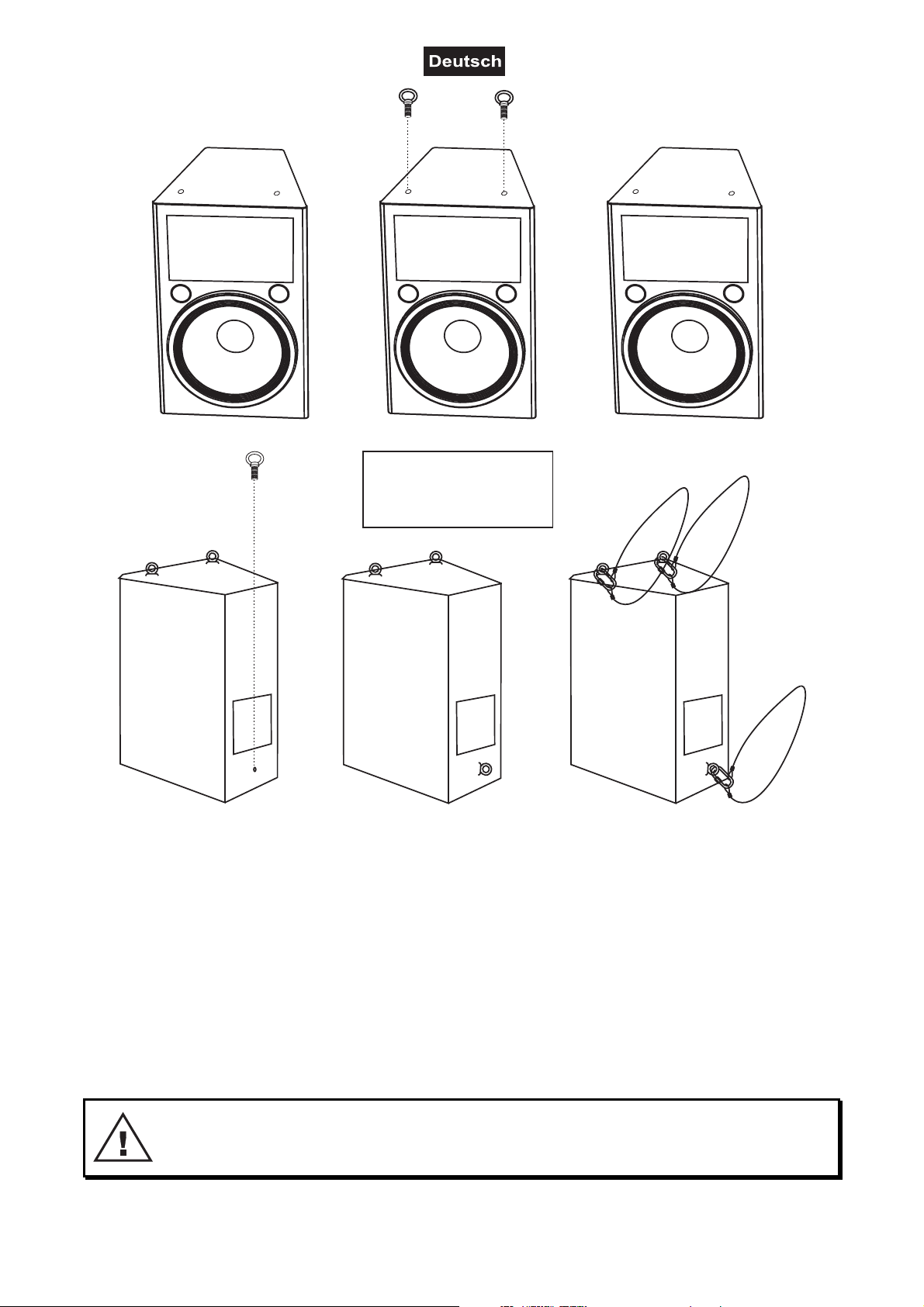

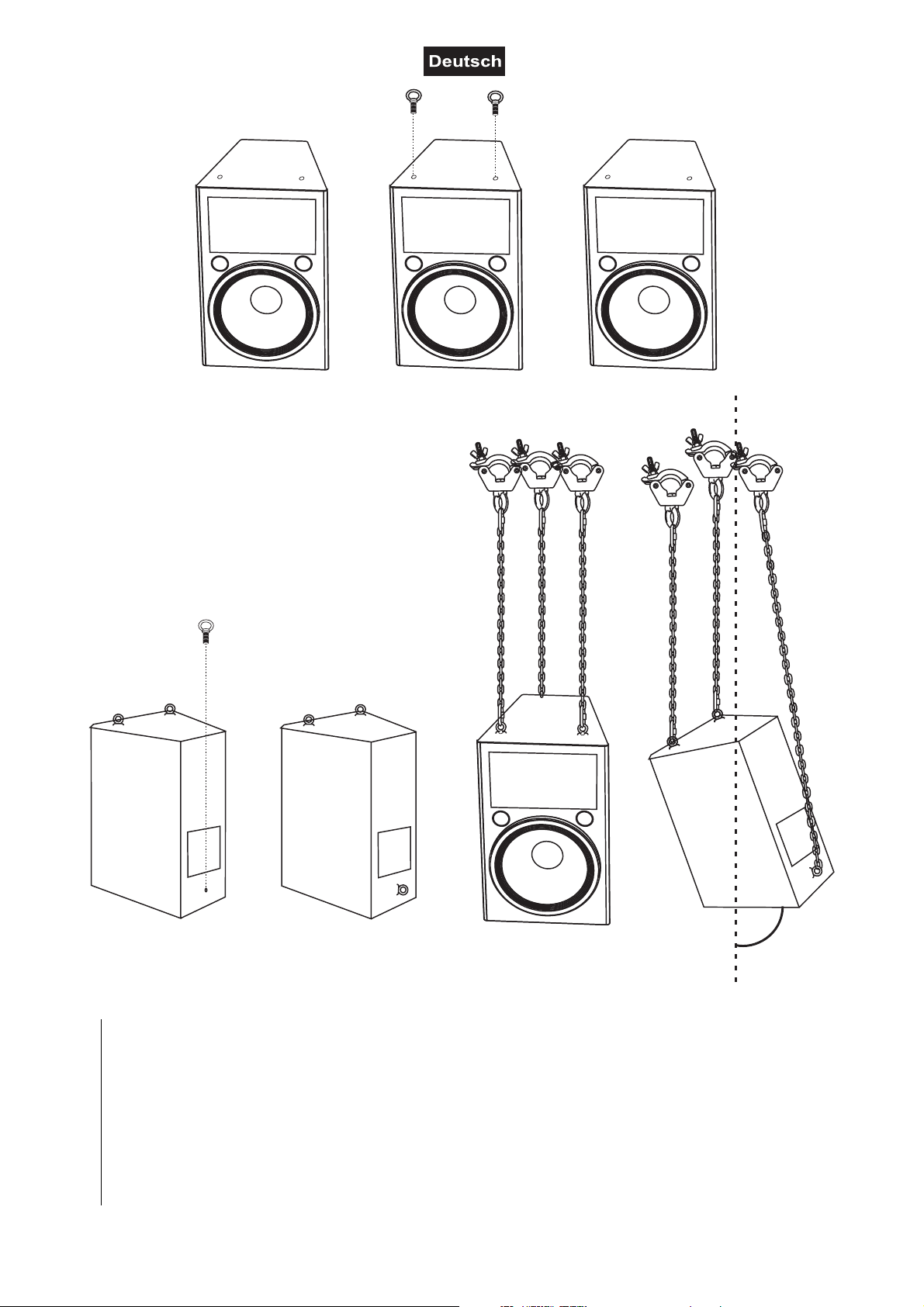

Fliegende Installation ................................................................................................................................... 21

BEDIENUNG ................................................................................................................................................... 23

Anschluss ans Netz ..................................................................................................................................... 23

REINIGUNG UND WARTUNG........................................................................................................................ 23

Sicherungswechsel ...................................................................................................................................... 24

TECHNISCHE DATEN.................................................................................................................................... 25

Table of contents

INTRODUCTION ............................................................................................................................................. 26

SAFETY INSTRUCTIONS .............................................................................................................................. 26

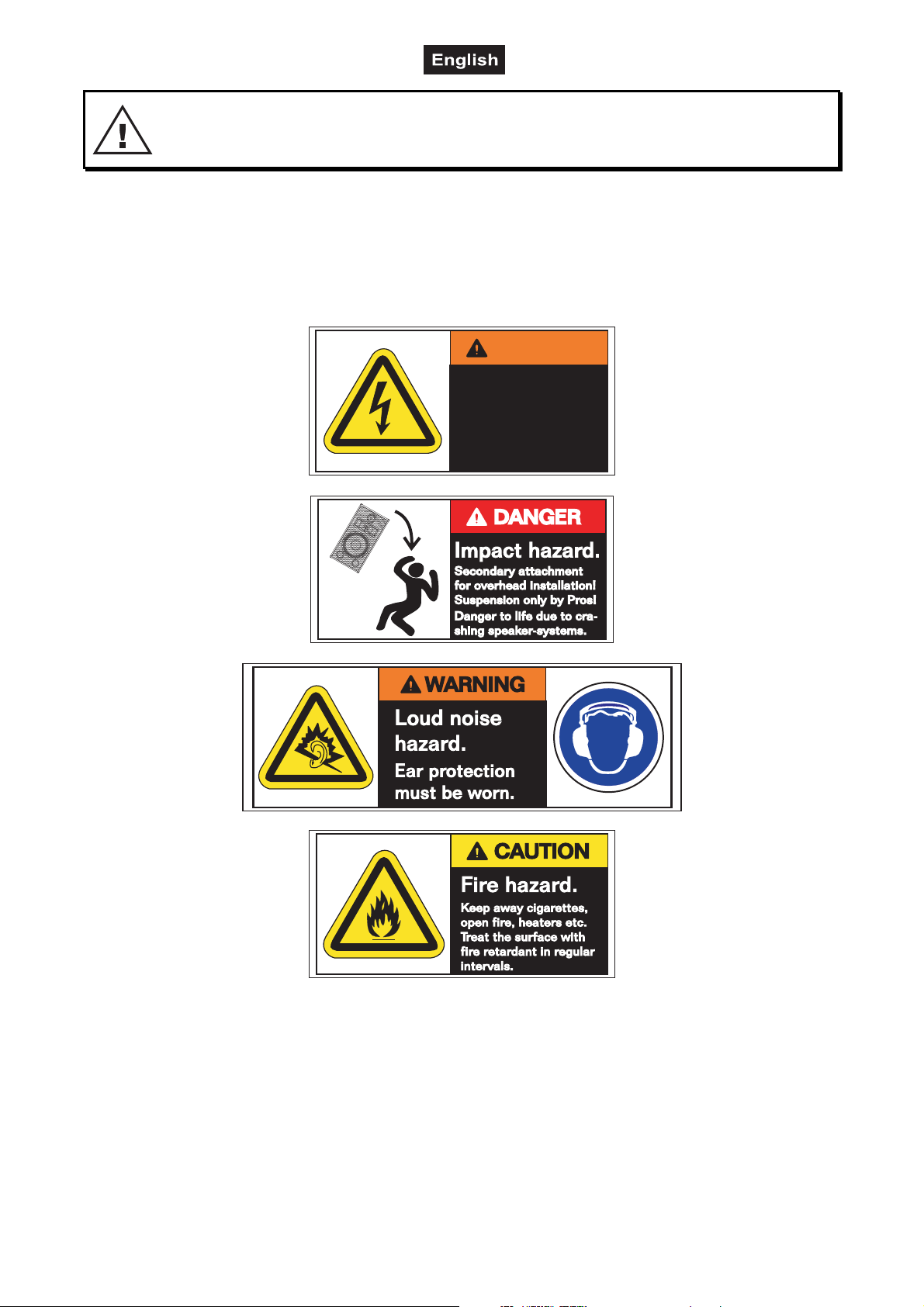

Safety labels................................................................................................................................................. 28

OPERATING DETERMINATIONS.................................................................................................................. 28

LEGAL INSTRUCTIONS ................................................................................................................................ 30

Information on hearing loss.......................................................................................................................... 31

DESCRIPTION OF THE DEVICE ................................................................................................................... 32

Features ....................................................................................................................................................... 32

Unpacking & transportation.......................................................................................................................... 32

Bottom.......................................................................................................................................................... 33

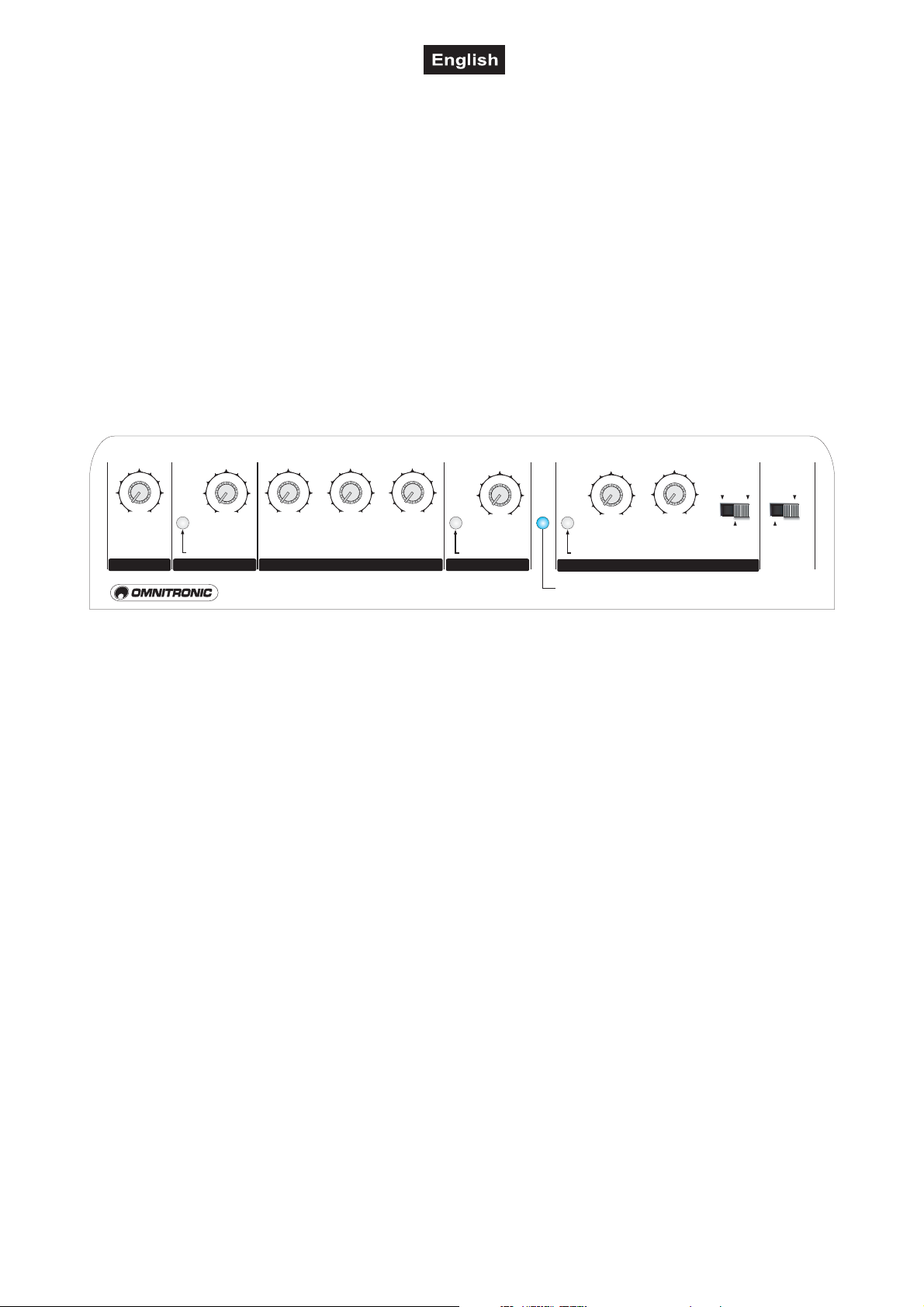

Control unit................................................................................................................................................... 34

START-UP....................................................................................................................................................... 35

Inputs ........................................................................................................................................................... 35

Outputs......................................................................................................................................................... 36

INSTALLATION .............................................................................................................................................. 38

Stacking ....................................................................................................................................................... 38

Satellite-systems.......................................................................................................................................... 38

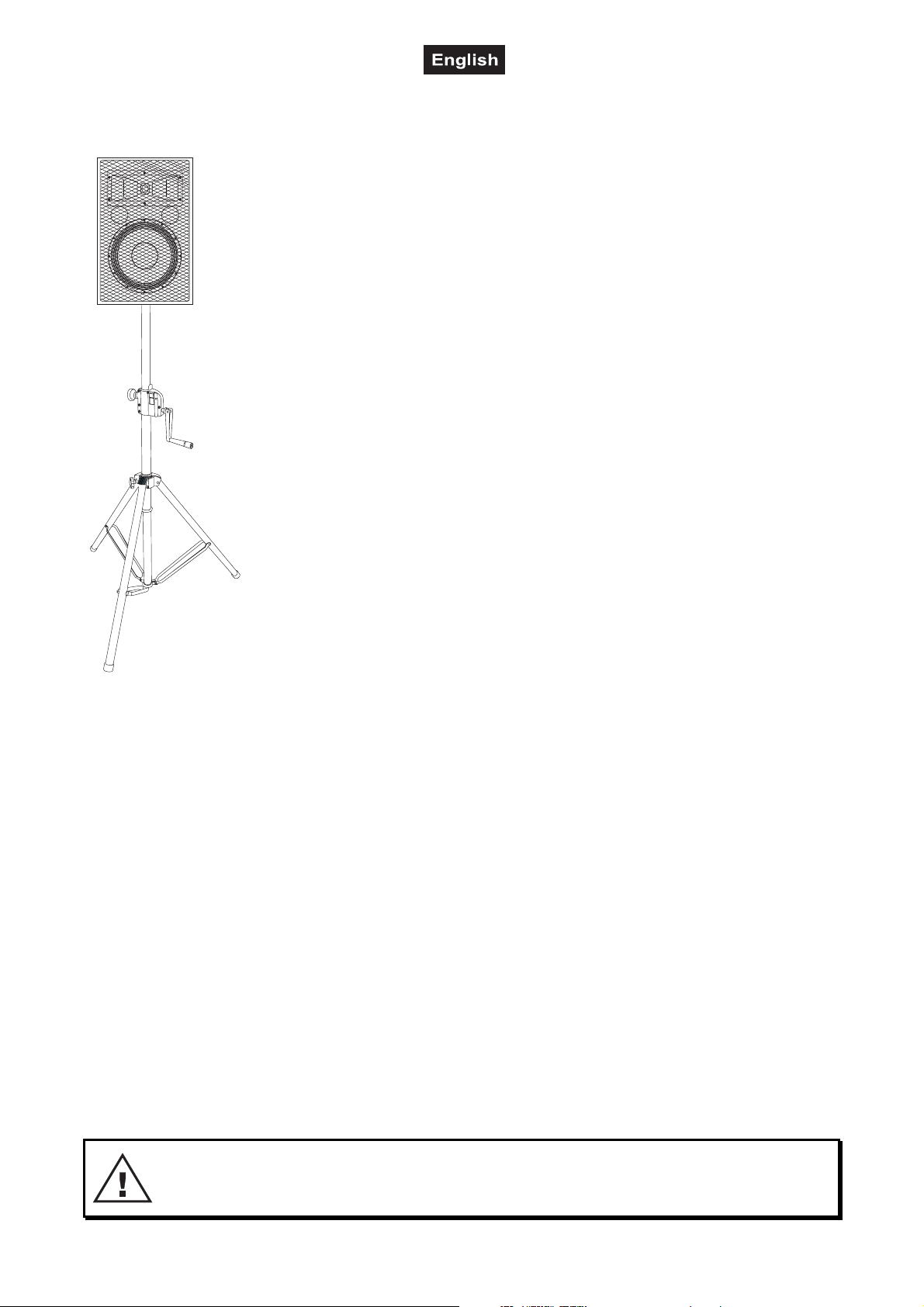

Installation on a stand or speaker stand ...................................................................................................... 39

Overhead installation ................................................................................................................................... 40

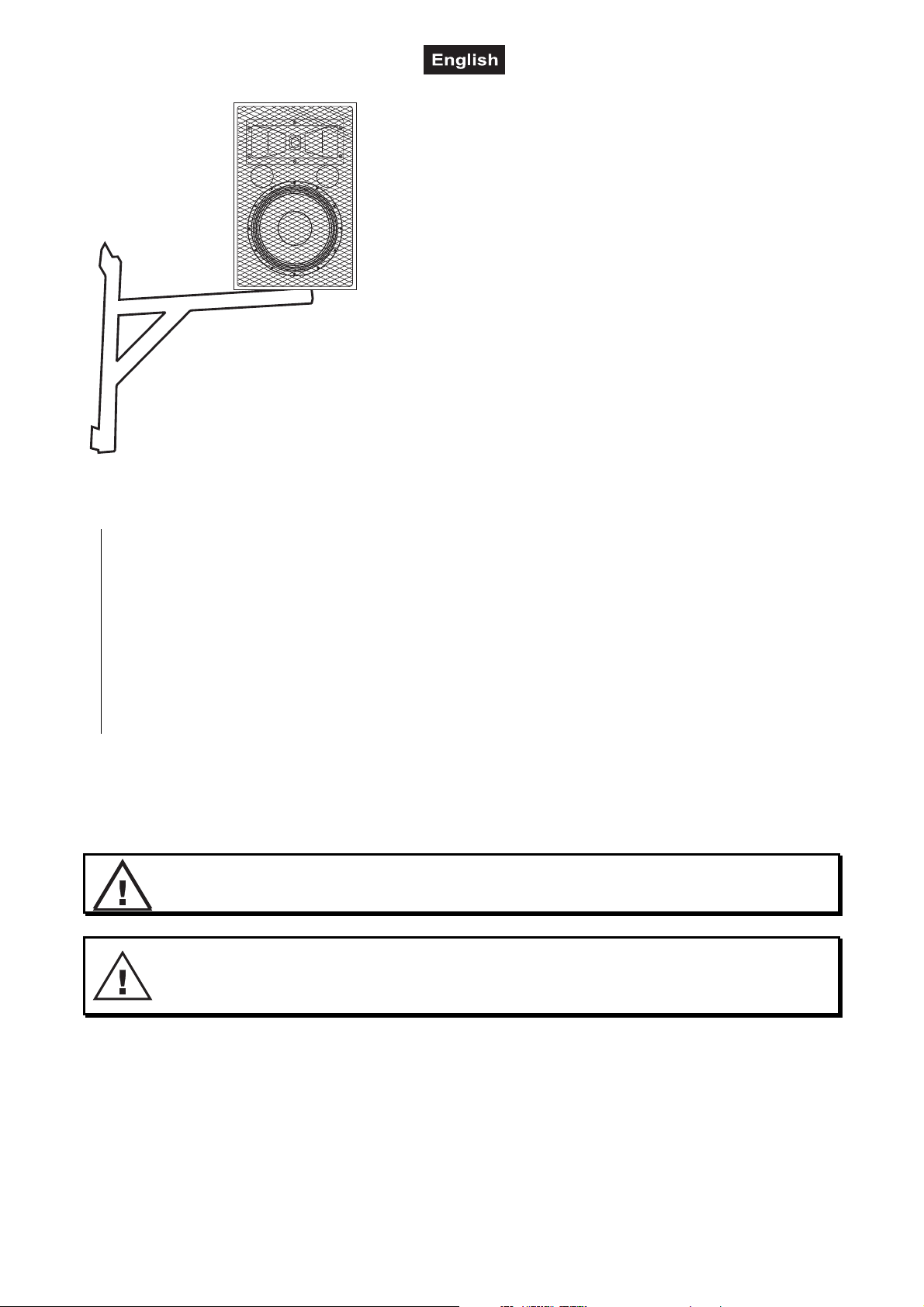

Installation on a wall-mounting..................................................................................................................... 42

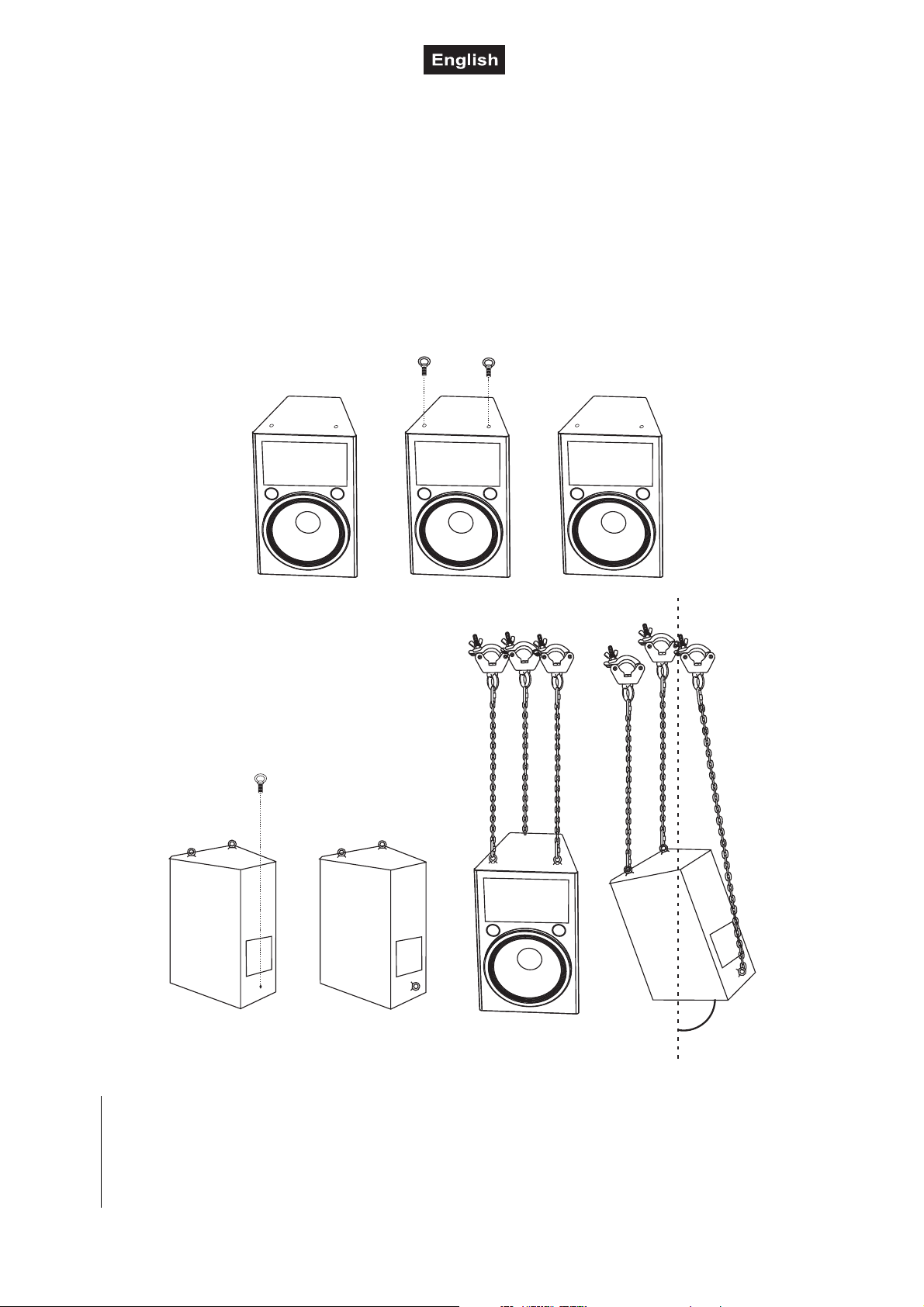

Suspended installation................................................................................................................................. 43

OPERATION ................................................................................................................................................... 45

Connection with the mains........................................................................................................................... 45

CLEANING AND MAINTENANCE ................................................................................................................. 46

Replacing the fuse ....................................................................................................................................... 46

TECHNICAL SPECIFICATIONS..................................................................................................................... 47

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

2/47

11038810_V_1_2.DOC

BEDIENUNGSANLEITUNG

AS-900 Aktiv-System

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieser
Lautsprecherbox zu tun haben, müssen

- entsprechend qualifiziert sein

- diese Bedienungsanleitung genau beachten

- die Bedienungsanleitung als Teil des Produkts betrachten

- die Bedienungsanleitung während der Lebensdauer des Produkts behalten

- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

- sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie die Lautsprecherbox aus der Verpackung.

SICHERHEITSHINWEISE

Diese Lautsprecherbox hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die
Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an dem Anschlusspanel oder am Gehäuse entdecken, nehmen Sie die Lautsprecher­box nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

BRANDGEFAHR!

Die verwendeten Materialien dieser Lautsprecherbox sind leicht entflammbar. Wird am Einsatzort
B1 gefordert, muss der Betreiber deshalb die Oberfläche in regelmäßigen Abständen mit einem
geeigneten Brandschutzmittel behandeln.

3/47

11038810_V_1_2.DOC

LEBENSGEFAHR!

Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits­hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden.

Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen
unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die
Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die­ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau überein­stimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu
tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut­zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,

4/47

11038810_V_1_2.DOC

so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum
gestellt werden.

ACHTUNG: Boxen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien von der Box fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa­rablen Gehörschäden führen können.

Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!

Warnzeichen

Bitte beachten Sie die folgenden Warnzeichen für diese Lautsprecherbox:

WARNUNG

Hohe Spannung.Hohe Spannung.

Keine zu wartenden Teile im

Keine zu wartenden Teile im

Gehäuseeinneren. Wartungs-

Gehäuseeinneren.

Servicearbeiten nur

und

und Servicearbeiten nur

autorisierten Fachhan-

durch

durch autorisierten Fachhan-

Vor Sicherungswechsel

del!

del! Vor Sicherungswechsel

Netz trennen.

vom

vom Netz trennen.

Wartungs-

5/47

11038810_V_1_2.DOC

BESTIMMUNGSGEMÄßE VERWENDUNG

Bei dieser Lautsprecherbox handelt es sich um ein aktives System, das sich zur Festinstallation und zum
Mobilbetrieb eignet. Dieses Produkt ist für den Anschluss an 230 V AC, 50 Hz oder 115 V AC, 60 Hz
Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Die angegebene Maximalleistung der Lautsprecherbox beschreibt kurzfristige Leistungsspitzen (Peak), die
die Box maximal aufnehmen kann. Die entsprechende RMS-Dauerleistung ist - wie bei allen ähnlichen
Boxen (auch anderer Hersteller) - deutlich geringer. Die Maximalleistung der Lautsprecherbox darf niemals
überschritten werden. Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets
angenehm klingt. Werden Verzerrungen hörbar ist davon auszugehen, dass entweder der Verstärker oder
die Lautsprecherbox überlastet sind. Dies kann schnell zu Schäden entweder an dem Verstärker oder an der
Lautsprecherbox führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend
herunter, um Schäden zu vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausge­schlossen.

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

ACHTUNG!

Lautsprecherboxen dürfen nur von unterwiesenen Personen betrieben werden.
Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel!
Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden.

Die Lautsprecherbox darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser,
Regen, Feuchtigkeit oder Nebel zu rechnen ist. Beim Einsatz von Nebelgeräten ist zu beachten, dass die
Box nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.

Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie die Lautsprecherbox von
direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungs­freien und feuerfesten Untergrund aufgestellt werden.

Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung).

Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten.

Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung
(Sicherheitsfangseil) gesichert werden.

Die Aufhängevorrichtungen der Lautsprecherbox muss so gebaut und bemessen sein, dass sie 1 Stunde
lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

Diese Lautsprecherbox darf nur auf eine andere Lautsprecherbox aufgestellt werden, wenn beide Boxen
durch passende Spanngurte verzurrt und gegen Umstürzen gesichert werden.

6/47

11038810_V_1_2.DOC

ACHTUNG!

Der Subwoofer darf niemals fliegend aufgehängt werden - Lebensgefahr durch herab­stürzende Boxen!

ACHTUNG!

Das Topteil darf nur durch erfahrenes Fachpersonal fliegend aufgehängt werden ­Lebensgefahr durch herabstürzende Boxen!

Das Topteil lässt sich auf eine Bassbox (Satellitensystem), einen Boxenhochständer, ein geeignetes Stativ
oder eine geeignete Wandhalterung montieren. Die maximale Belastbarkeit der Distanzstange, des Boxen­hochständers, des Stativs oder der Wandhalterung darf niemals überschritten werden.

Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine ausreichende
Standfestigkeit verfügt. Die Grundfläche der Bassbox muss in Bezug auf das montierte Topteil immer
ausreichend dimensioniert sein, damit ein Umstürzen verhindert wird.

Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.

Nehmen Sie die Lautsprecherbox erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht
haben. Lassen Sie die Lautsprecherbox nicht von Personen bedienen, die sich nicht mit der Anlage
auskennen. Wenn Anlagen nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer
Bedienung!

Lautsprecherboxen dürfen nicht fliegend mit Krananlagen befördert werden.

Das Ablegen oder Stapeln schwerer Gegenstände auf der Lautsprecherbox ist nicht zulässig.

Lautsprecherboxen dürfen niemals von Personen bestiegen werden.

Reinigen Sie die Lautsprecherbox niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern
verwenden Sie ein weiches und angefeuchtetes Tuch.

Beachten Sie bitte, dass eigenmächtige Veränderungen an der Lautsprecherbox aus Sicherheitsgründen
verboten sind.

Wird die Box anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Abstürzen, Gehörschäden etc. verbunden.

RECHTLICHE HINWEISE

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.

Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/vorschriften/verordnungen/a_z/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.

7/47

11038810_V_1_2.DOC

Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.

Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:

Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.

Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.

Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran­staltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.

Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!

Kleine Hörkunde

Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.

Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.

Übersicht über verschiedene Schallpegel

20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70 dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung

Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!

Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.

Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.

Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.

8/47

11038810_V_1_2.DOC

Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör­schadens (Tinitus) begünstigen.

Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!

GERÄTEBESCHREIBUNG

Features

Aktives Komplettsystem

• Zwei-Wege-Satellitensystem bestehend aus zwei Tops und einem Subwoofer

• Durch kompakte Transportmaße ideal für alle Alleinunterhalter, Mobildiscos und kleine Bands

• Problemloser Transport über 4 Bockrollen

• Einfach zu bedienende Komplettanlage mit Verstärkern, Equalizer, Limiter und Frequenzweiche

• Ground Lift-Schalter gegen Brummschleifen

• Viele Schutzschaltungen zur optimalen Absicherung des Equipments: Opto-Limiter und Subsonic Filter
zum Schutz vor extrem tiefen Frequenzen

• Robustes Full-Range Topteil in stabilem Holzgehäuse

• Trapezförmiges Gehäuse zur vereinfachten Clustermontage

• Constant Directivity Horn mit Hochleistungs-Schwingspulentreiber

• Mit passiver 2-Wege-Frequenzweiche

• Kraftvolle, trockene Bässe über voluminöses Gehäuse mit Bassreflexsystem

• Ausgeglichener Frequenzgang mit gewaltigem Schalldruck

• Sehr hohe Belastbarkeit

• Boxenanschluss über verriegelbare Speakerbuchsen

• Gehäuse aus 15 mm (Top) bzw. 18 mm (Sub) starkem Multiplex-Holz

• Strapazierfähiger Strukturlack

• Ballwurfsicheres Metallgitter mit Akustikschaumstoff

• Mit Einbauflansch zur Montage auf Boxenhochständer etc.

• Einsatz der Tops liegend, stehend, auf dem Subwoofer, auf Boxenhochständer bzw. Stativ oder fliegend

• Einsatz des Subwoofers liegend oder stehend

• Kompaktbox zum Transport im PKW

• Kann sowohl mono als auch stereo betrieben werden

• Mit XLR-Through-Buchsen zum Anschluss weiterer Systeme

• Durch Einsatz mehrerer AS-900 Systeme lassen sich große Beschallungsanlagen aufbauen

• Als PA-Boxen für Mobilbetrieb gut geeignet

• Lieferung enthält zwei 5-Meter Boxenanschlusskabel

• Boxenhochständer, Anschlusskabel und Transporttasche müssen separat bestellt werden

Auspacken & Transport

Subwoofer und Topteile sind in zwei Kartons verpackt. Packen Sie die Geräte aus untersuchen Sie sie auf
Transportschäden.

Nehmen Sie das System wie unter Installation beschrieben in Betrieb, um einen einwandfreien Betrieb
sicher zu stellen.

Soll das System bewegt werden, stellen Sie den Subwoofer auf die Rollen auf, legen Sie die Topteile auf
den Subwoofer und zurren Sie die Boxen mit einem Spanngurt fest. Nur so können Sie sicherstellen, dass
die Topteile während des Transports nicht verrutschen.

Zum Transport sind am Subwoofer zwei Tragegriffe angebracht. Die Box soll an diesen Tragegriffen ruckfrei
von zwei möglichst gleich großen Personen getragen werden. Das Tragen der Box durch eine Person soll
vermieden werden, da durch das Gewicht der Box und durch die ungünstige Hebelwirkung Rückenschäden
und Zerrungen möglich sind. Bitte beachten Sie, dass ab einem Boxengewicht von 25 kg immer zwei
Personen zum Transport vorgeschrieben sind.

9/47

11038810_V_1_2.DOC

Unterseite

INPUT

Hier können Sie Line-Signale über symmetrische Klinkenstecker oder XLR-Stecker anschließen.

THROUGH

Über die THROUGH-Buchse können Sie weitere Aktiv-Systeme oder eine zusätzliche Endstufe zur Einrich­tung eines Regieraum-/Monitorsystems anschließen.

SPANNUNGSWAHLSCHALTER

10/47

11038810_V_1_2.DOC

Achten Sie auf die richtige Einstellung.

NETZSCHALTER

Drücken Sie den Netzschalter, um das Gerät einzuschalten.

AC INPUT-BUCHSE

Stecken Sie hier die Netzleitung ein.

SICHERUNGSHALTER

Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.

SPEAKER-AUSGANGSBUCHSEN

Zum Boxenanschluss für die linke und rechte Seite.

Steuerung

0

0 0

+10 +10

MASTER

0

SIGNAL/LIMITLEFT

LEFT

®

+10 +10 +10 [phone]

dB dB dB

LOW

0

MID HIGH

EQUALIZER

AS-900 Active System

0

0

+10

SIGNAL/LIMITRIGHT

RIGHT

POWER

250

50

500

Hz

FREQUENCY

SIGNAL/LIMIT

SUBWOOFER CONTROL

LIFT

L+RL

GND

R

LEVELLEVEL LEVEL LEVEL

SUB MODE GROUND

Master-Regler

Mit dem Master-Regler können Sie das Ausgangssignal der Speaker-Buchsen einstellen.

LEFT/RIGHT/SUBWOOFER LEVEL

Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw. abschwächen.

HIGH

Mit dem HIGH-Regler können Sie die Höhen des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 10 kHz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.

MID

Mit dem MID-Regler können Sie die Mitten des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 1,3 kHz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.

LOW

Mit dem LOW-Regler können Sie die Bässe des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 75 Hz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.

TRENNFREQUENZREGLER

Mit dem Trennfrequenzregler können Sie die Trennfrequenz zwischen den Tops und dem Subwoofer
zwischen 50 und 500 Hz einstellen.

SUB MODE-SCHALTER

Hier können Sie die Betriebsart des Subwoofers einstellen: L entspricht mono linker Kanal, L+R entspricht
stereo und R entspricht mono rechter Kanal.

GROUND LIFT-SCHALTER

Über den GROUND LIFT-Schalter können Sie die Signalmasse von der Gehäusemasse trennen. Drücken
Sie diese Taste bei auftretenden Brummschleifen.

11/47

11038810_V_1_2.DOC

INBETRIEBNAHME

Diese Lautsprecherbox wird direkt an das Audio-Mischpult angeschlossen. Alleinunterhalter können die
Ausgänge des Keyboards direkt an die Eingangsbuchsen des Subwoofers anschließen.

Stellen Sie das Gerät auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und
feuerfesten Untergrund auf.

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung).

Die Montagehöhe der Lautsprecherbox darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten.

Rollen Sie den Subwoofer an den gewünschten Intallationsort und kippen Sie ihn vorsichtig auf die
Standfüße.

Installieren Sie die gewünschte Anzahl Boxen im Raum.

Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden,
müssen alle Gerät ausgeschaltet sein und der Masterregler an der Steuerung auf "0" stehen.

Aufstellen und Ausrichten der Boxen

Beim Einsatz von Lautsprecherboxen auf z. B. einer Bühne sollten die Boxen immer so aufgestellt werden,
dass Mikrofone und Plattenspieler sich stets hinter den Boxen befinden. So können gefährliche und
unangenehme Rückkopplungen vermieden werden. Sollte solch eine Aufstellung der Boxen nicht möglich
sein, dann müssen Mikrofone und Plattenspieler möglichst weit von den Boxen entfernt stehen. Beim
Einsatz der Lautsprecherboxen als Monitorboxen ist sorgfältig auf die Vermeidung von Rückkopplungen zu
achten.

Die Lautsprecherboxen eines PA-Systems plaziert man normalerweise links und rechts neben der Bühne.
Stellen Sie die Box möglichst nicht auf der Bühne auf, sondern auf geeigneten Tischen oder Podesten
davor.

Um eine optimale Schallverteilung und ein gutes Klangergebnis zu erzielen, sollte die Lautsprecherbox so
hoch aufgestellt werden, dass sie über das Publikum hinwegschallt. Der Basslautsprecher einer Full Range­Box sollte sich auf Augenhöhe des Publikums befinden. Bitte beachten Sie die Sicherheitshinweise unter
den verschiedenen Installationsarten.

Lautsprecherkombinationen werden immer Bass-Mitten-Höhen (von unten nach oben) aufgestellt. Dabei ist
darauf zu achten, dass die Membranen aller Lautsprecher sowohl horizontal wie auch vertikal auf einer
Ebene liegen. Dadurch ist gewährleistet, dass alle Frequenzbereiche gleichzeitig abstrahlen und keine Zeit­und Phasenverschiebungen zwischen ihnen auftritt.

Stellen Sie die Boxen immer so auf, dass ein Mindestabstand von drei Metern zum Publikum eingehalten
werden kann. Nur so können Sie sicherstellen, dass bei unvernünftigen Zuhörern kein Gehörschaden
verursacht wird. Sperren Sie den Bereich vor den Boxen mit geeigneten Mitteln ab.

Vermeidung von Rückkoppelungen

Eines der häufigsten Probleme beim Umgang mit Lautsprecherboxen sind Rückkoppelungen. Sie machen
sich durch Pfeifen oder Heulen bemerkbar. Rückkoppelungen entstehen immer dann, wenn ein Signal von
einem Mikrofon aufgenommen, verstärkt, vom Lautsprecher wiedergegeben und dann erneut vom Mikrofon
aufgenommen wird.

Die Voraussetzung für eine Rückkoppelung ist jedoch, dass das wiedergegebene Signal lauter als das
Originalsignal ist. Eine Rückkoppelung tritt dabei nie über den gesamten Frequenzbereich auf, sondern nur
bei einer besonders überbetonten Frequenz.

Achten Sie deshalb immer darauf, dass insbesondere Monitorboxen so weit vom Mikrofon entfernt
aufgestellt werden, dass eine erneute Aufnahme des Mikrofonsignals unmöglich ist.

Besondere Belastungsspitzen wie Feedback (Mikrofonrückkopplung), ein starkes Bass-Brummen oder die
„Schläge“ eines auf den Boden fallenden Mikrofones können die Lautsprecher in sehr kurzer Zeit zerstören

12/47

11038810_V_1_2.DOC

und zu sofortigen Gehörschäden führen. Solche extreme Belastungsspitzen müssen vermieden werden. Es
empfiehlt sich, geeignete Equalizern oder Compressor/Limiter vorzuschalten.

Eingänge

Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Eingangskabel sollten kurz und direkt
sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die
Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange
Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden.

Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige
Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.

Ihre Lautsprecherbox lässt sich über symmetrische Klinken- oder XLR-Stecker anschließen.

Schließen Sie im Stereo-Betrieb immer den linken und rechten Kanal an. Soll das AS-900 mono betrieben
werden, schließen Sie das Mono-Signal an linken Eingang an. Schleifen Sie dann das Signal über ein
Mikrofonkabel von Through auf den rechten Eingang durch. Nur auf diese Weise wird das Mono-Signal auf
beiden Topteilen ausgegeben.

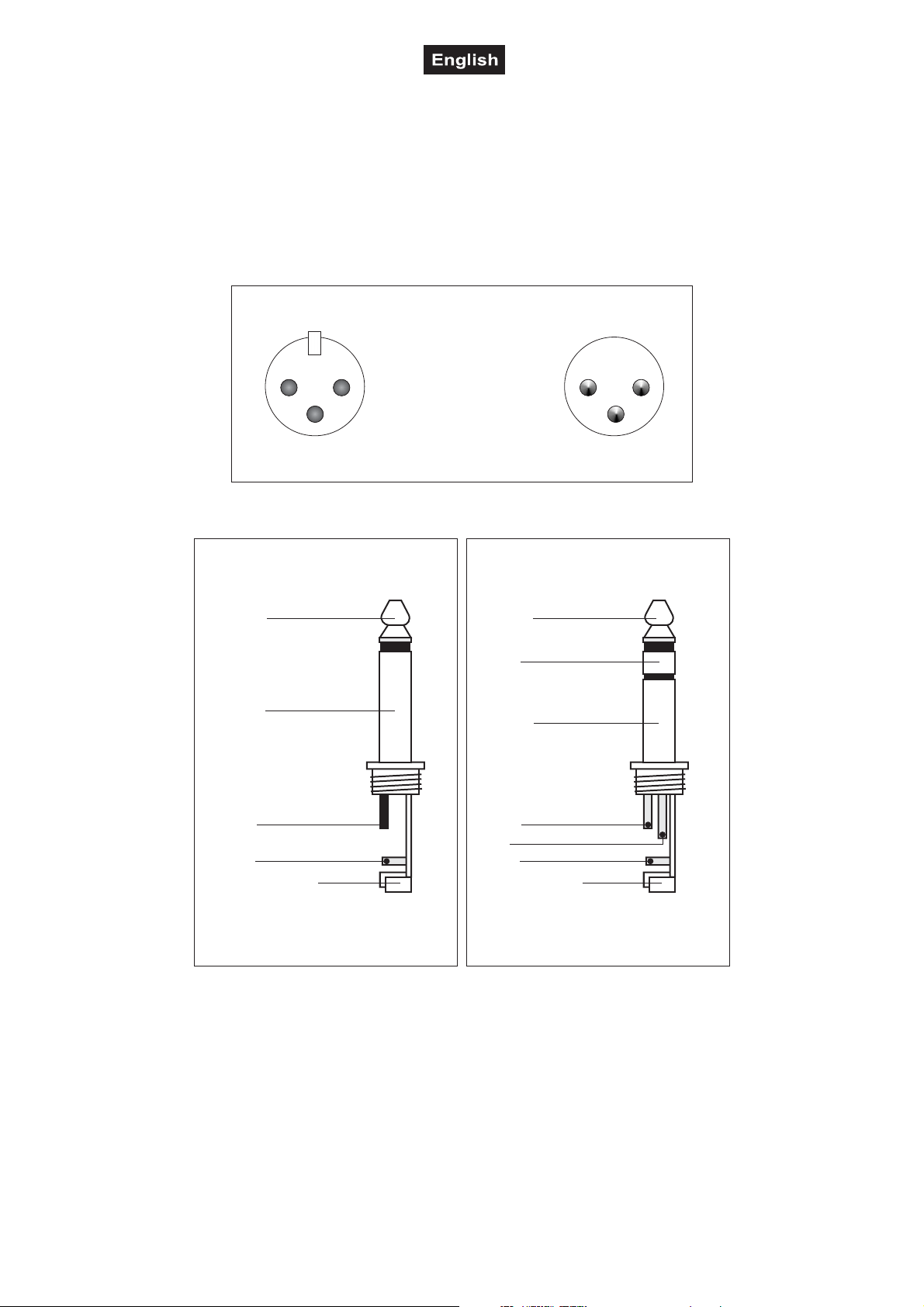

Belegung symmetrische XLR-Leitung:

Symmetrische XLR-Verbindung

Eingang Ausgang

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm
Mono-Klinkenstecker

Tip =
Signal (+)

Sleeve =
Masse / Schirm

2

1

1=

Masse / Schirm

2 = (+)

Plus-Phase

3 = (-)

Minus-Phase

3

Um eine XLR Verbindung unsymmetrisch an zu schließen,

-

müssen Pin 1 und 3 gebrückt werden.

Symmetrischer 6,35 mm
S -Klinkensteckertereo

Tip =
Plus-Phase (+)

Ring =
Minus-Phase (-)

Sleeve =
Masse / Schirm

1

2

3

Tip

Sleeve

Zugentlastung

Tip

Ring
Sleeve

Zugentlastung

Um einen Stereo-Klinkenstecker unsymme­trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.

13/47

11038810_V_1_2.DOC

Ausgänge

Auswahl geeigneter Anschlusskabel

Die Lautsprecherbox darf nur über ein ausreichend dimensioniertes Kabel angeschlossen werden. Zu
schwach dimensionierte Kabel führen zu einer Erhitzung des Kabels und zu enormen Leistungsverlusten
und Klangverschlechterungen.

Wir empfehlen für alle Lautsprecherboxen bis 400 Watt einen Kabeldurchmesser von 2,5 mm², für alle
höheren Leistungen 4 mm².

Ein hoher Dämpfungsfaktor Ihres Verstärkers sorgt für eine klare Wiedergabe. Unnötig lange und dünne
Lautsprecherkabel können den Dämpfungsfaktor und damit die niedrigen Frequenzen negativ beeinflussen.
Der Dämpfungsfaktor sollte mindestens bei 50 liegen, um gute Audioqualitäten zu gewährleisten. Je länger
ein Kabel sein muss, um so dicker sollte es sein.

So reduziert sich ein Dämpfungsfaktor von 200 bei einem 10 Meter langen, 2,5 mm² Lautsprecherkabel auf
47 (8 Ohm). Der Leistungsverlust beträgt bei 8 Ohm bereits 1,63 %, bei 4 Ohm 3,25 % und bei 2 Ohm sogar
6,5 %!
Die maximale Leitungslänge der Lautsprecherkabel beträgt 30 Meter!

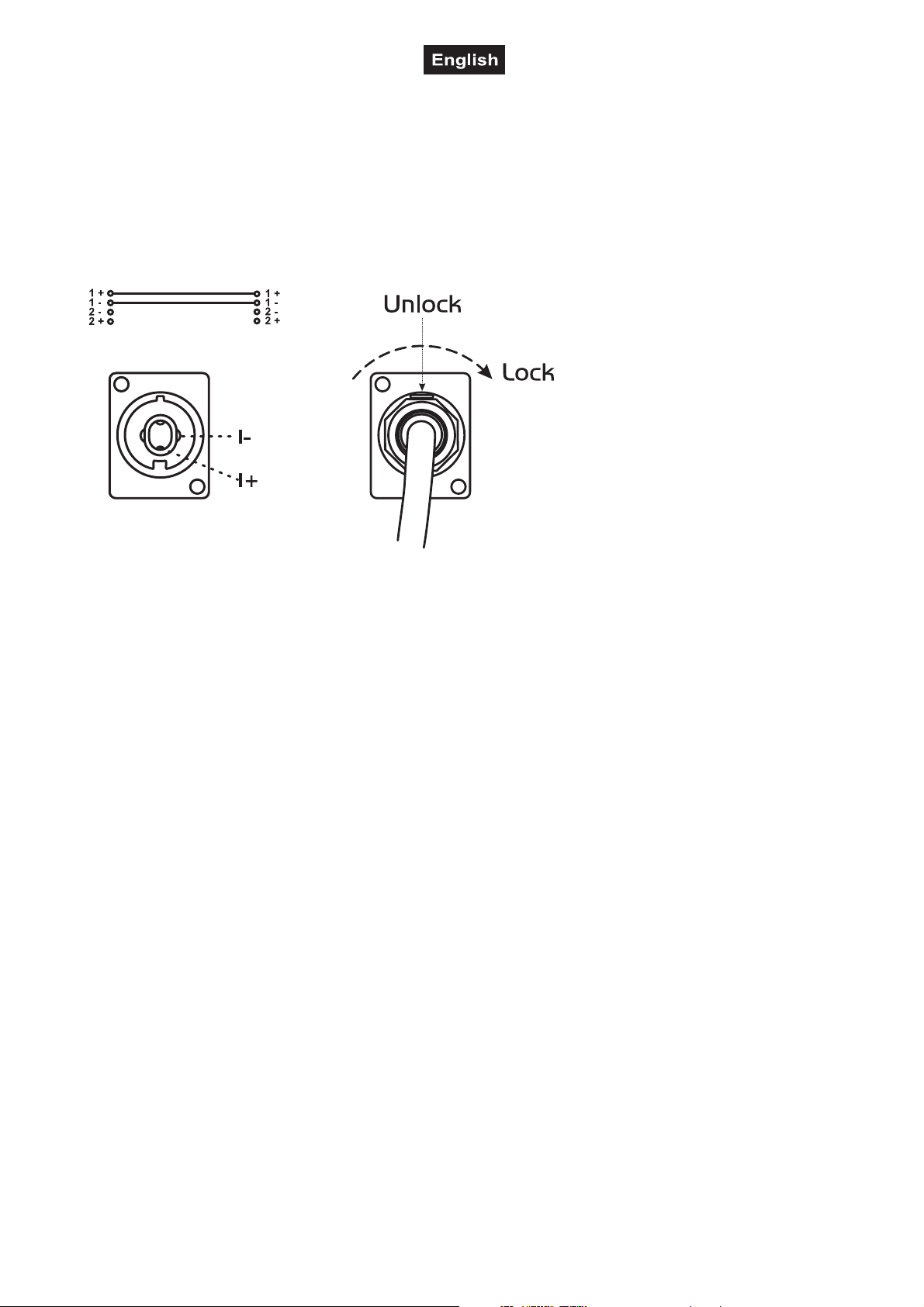

Anschlüsse

Ihre Lautsprecherbox ist mit 4-poligen, verriegelbaren Speaker-Buchsen ausgestattet. Zum Verriegeln der
Verbindung drehen Sie den Stecker nach rechts bis er einrastet. Zum Entriegeln drücken Sie die Entriege­lungstaste und drehen den Stecker nach links.

Belegung Speaker-Buchse

Verlegung der Lautsprecherkabel

Verbinden Sie die Topteile mit den Ausgangs-Buchsen des Subwoofers. Das Signal wird jetzt bis an die
jeweiligen Boxen durchgeschliffen.

Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung.

Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung.

Die Lautsprecherkabel müssen so verlegt werden, dass keine Personen darüber stolpern können. Fixieren
Sie die Kabel immer mit geeignetem Klebeband.

Beide Kabel sollten zur gleichen Sorte gehören.
Beide Kabel sollten gleich lang sein.
Beide Kabel sollten geradlinig verlegt werden (keine Schlaufen bilden, Überschüsse S-förmig legen).
Kabel immer weit entfernt von Netzzuleitungen verlegen (keinesfalls dicht parallel).
Stellen Sie niemals schwere Gegenstände wie Boxen, Flightcases etc. auf Kabel.
Wickeln Sie Kabel niemals eng um den Ellenbogen auf, sondern immer glatt und mit einem Innenradius von
20 bis 30 Zentimetern.

14/47

11038810_V_1_2.DOC

INSTALLATION

Stacking

Diese Lautsprecherbox darf nur auf eine andere Lautsprecherbox aufgestellt werden, wenn beide Boxen
durch passende Spanngurte miteinander verzurrt und gegen Umstürzen gesichert werden.

Geeignete Spanngurte:

Spanngurt S200 mit Schloss 5m/25mm, Best.-Nr. 60206780
Spanngurt S400 mit Ratsche 5m/25mm, Best.-Nr. 60206785

Geeignete Bühnenelemente:

Bühnenelement 100cm x 200cm, indoor, Best.-Nr. 80702810
Bühnenelement 100cm x 200cm, outdoor, Best.-Nr. 80702812

Bitte beachten Sie die Hinweise unter Absturzsicherung.

Satellitensysteme

Wird eine Lautsprecherbox mit Einbauflansch auf eine Bassbox montiert, spricht
man von einem Satellitensystem.

Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem
über eine ausreichende Standfestigkeit verfügt. Die Grundfläche der Bassbox muss
in Bezug auf das montierte Topteil immer ausreichend dimensioniert sein, damit ein
Umstürzen verhindert wird.

Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben,
installieren Sie das System NICHT!

Die Verbindung zwischen Bassbox und Topteil darf ausschließlich über eine
geeignete Distanzstange und passende Einbauflansche ausgeführt werden.

Die maximale Belastbarkeit der Distanzstange darf niemals überschritten werden.

Passende Distanzstangen:

Distanzstange Bassbox/Hochtonbox 80cm Best.-Nr. 60004550
Distanzstange Bassbox/Hochtonbox 100cm Best.-Nr. 60004552
Distanzstange Bassbox/Hochtonbox variabel Best.-Nr. 60004560

Eine Installation als Satellitensystem darf immer nur auf dem Boden aufgestellt
werden!

Der Installationsort einer solchen Installation muss immer so ausgewählt werden, dass sich keine Personen
unter dem System befinden können! Achten Sie darauf, dass der entsprechende Bereich abgesperrt ist.

Ein unbeabsichtiges Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!

15/47

11038810_V_1_2.DOC

Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z.B.
durch einen Ausgleichsfuß, zu schaffen.

Das System darf niemals bewegt werden bevor das Topteil demontiert ist!

Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten um optimale Sicherheit
zu gewährleisten.

Montage auf einem Stativ bzw. Boxenhochständer

Die Lautsprecherbox darf nur auf ein Stativ bzw. einen Boxenhochständer montiert
werden, wenn sie im Lieferzustand über eine entsprechende Aufnahmevorrichtung
verfügt.

Stative oder Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5°
Neigung aufgestellt werden.

Achtung: Auf Stativen montierte Boxen bzw. Satellitensysteme können beim
Umstürzen erhebliche Verletzungen verursachen!
Beim Verwenden von Stativen oder Satellitensystemen unter Einfluss von
Horizontalkräften, z.B. durch Wind, kann die Standsicherheit beeinträchtigt werden.
Es sind deshalb zusätzliche Sicherungsmaßnahmen, z.B. Anbringen von
Ballastgewichten, zu treffen.

Werden Abspannseile oder verlängerte Ausleger verwendet, ist der
Gefahrenbereich zu kennzeichnen und gegebenenfalls abzusperren.

Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das
Stativ oder Satellitensystemen herum abgesperrt werden. Dieser
Sicherheitsbereich muss einen Durchmesser haben, der der 1,5 fachen maximalen
Auszugshöhe entspricht.
Ausgefahrene Rohre müssen immer mit den vorgesehenen Sicherungsvorrich­tungen gesichert werden!

Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die
zulässige Tragfähigkeit des Montageortes niemals überschreiten.

Das Stativ muss außerhalb des Handbereichs von Personen installiert werden.

Ein unbeabsichtiges Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!

Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast, der Sicherheitsanforde­rungen sowie der Qualifikation eventueller Mitarbeiter verantwortlich.

Während des Aufenthalts von Personen unter der Last müssen alle notwendigen Sicherheitsmaßnahmen
getroffen werden, um Verletzungen zu vermeiden.

Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der Nutzung des Systems
ergebenden Gefahren zu unterweisen.

Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.

Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z.B.
durch einen Ausgleichsfuß, zu schaffen.

Das System darf niemals bewegt werden bevor das Topteil demontiert ist!

Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten um optimale Sicherheit
zu gewährleisten.

16/47

11038810_V_1_2.DOC

Lösen Sie die Feststellschraube der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem
90° Winkel zu den Stellfüßen stehen. Ziehen Sie die Feststellschraube der Stellfüße fest.

ACHTUNG:

Auf rutschigen Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen
Löchern zu sichern oder Anti-Rutschmatten verwenden.

Installation des TV-Zapfens (nur für Stative)

Setzen Sie einen passenden TV-Zapfen am oberen Stativende auf und ziehen Sie ihn mit dem seitlichen
Hebel fest.

Passender TV-Zapfen: EUROLITE TV-35 TV-Zapfen für Boxen, Best.-Nr. 60000735

Installation der Lautsprecherbox

Achtung: Beim Aufbringen der Last ist eine gleichmäßige Lastverteilung erforderlich.

Achtung: Die Traglast des Stativs bzw. Boxenhochständers darf niemals überschritten werden!

Setzen Sie die Lautsprecherbox über den Anbauflansch auf den Boxenhochständer bzw. über den TV­Zapfen auf das Stativ auf.

Achten Sie darauf, dass die maximale Auszugslänge des Rohres nicht überschritten wird.

Ausgefahrene Teleskoprohre müssen immer mit einer Fallsicherung abgesichert werden.

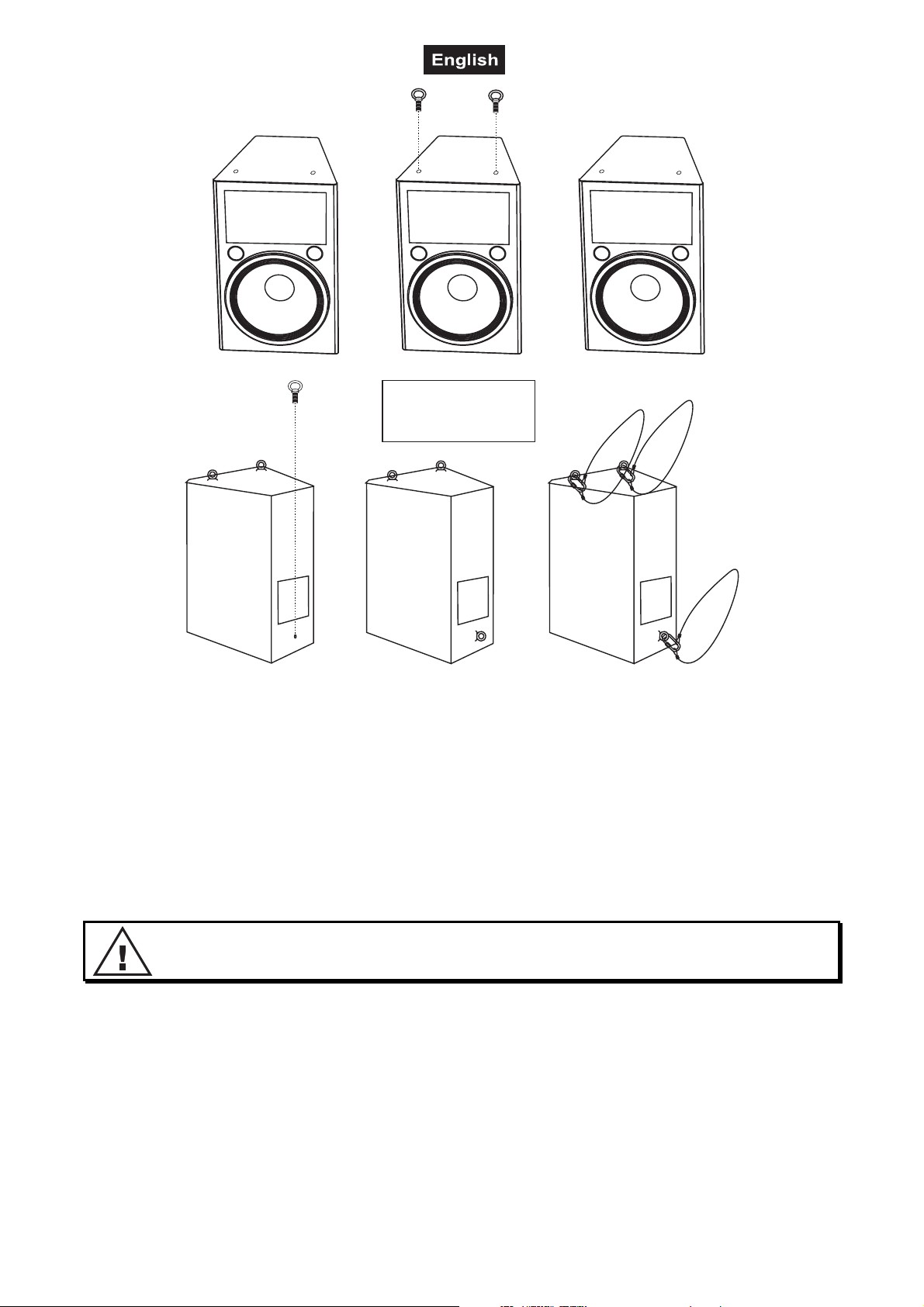

Überkopfmontage

Wird die Lautsprecherbox in einer Montagehöhe über einem Meter installiert (z. B. auf der Bühne, auf einem
Podest oder auf einem Gerüst), spricht man von Überkopfmontage. Bei Überkopfmontage muss die
Lautsprecherbox immer mit einer Absturzsicherung gesichert werden.

Sicherheitsfangseile sind als Absturzsicherung nur bis zu einem Maximalgewicht von 60 kg zulässig.
Schwerere Boxen müssen über geeignete Maßnahmen auf Grundlage eigener Bemessungen gesichert
werden.

Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!

LEBENSGEFAHR!

Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!

Die Aufhängevorrichtungen der Lautsprecherbox muss so gebaut und bemessen sein, dass sie 1 Stunde
lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.

Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.

17/47

11038810_V_1_2.DOC

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Vorgehensweise:

Die Lautsprecherbox sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert
werden.

WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations­material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Lautsprecherbox.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können
zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

Achtung: Hängend installierte Lautsprecherbox können beim Herabstürzen erhebliche Verletzungen verur­sachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die
Lautsprecherbox NICHT!

Absturzsicherung:
Bitte beachten Sie: Das Topteil muss immer über drei geeignete Ringösen sowie drei geeignete

Sicherheitsfangseile gesichert werden.

Die Tragfähigkeit der Ringösen und der Fangseile muss mindestens dem zwölffachen Boxengewicht
entsprechen!

Geeignete Ringösen:

Fangseilöse M8 Best.-Nr. 30001165

Sichern Sie die Lautsprecherbox bei Überkopfmontage immer mit einem Sicherheitsfangseil, das
mindestens für das 12-fache Gewicht der Lautsprecherbox ausgelegt ist. Es dürfen nur Fangseile mit
Schnellverschlussgliedern vewendet werden.

Geeignete Fangseile:

Sicherheits-Fangseil 40cm x 4mm bis 30kg Best.-Nr. 58010190
Sicherheits-Fangseil 90cm x 4mm bis 30kg Best.-Nr. 58010205
Sicherheits-Fangseil 140cm x 4mm bis 30kg Best.-Nr. 58010305
Sicherheits-Fangseil 40cm x 6mm bis 60kg Best.-Nr. 58010450
Sicherheits-Fangseil 90cm x 6mm bis 60kg Best.-Nr. 58010470
Sicherheits-Fangseil 140cm x 6mm bis 60kg Best.-Nr. 58010480

18/47

11038810_V_1_2.DOC

Drehmoment 90 N
Kein Werkzeug verwenden!
Rotary torque 90 N
Do not use tools!

Bitte beachten Sie: Überprüfen Sie vor dem Eindrehen der Ringösen, ob der Zustand der Gewinde
einwandfrei und frei von Verschmutzungen etc. ist.

Drehen Sie die Ringösen in die Gewindeöffnungen der Lautsprecherbox. Die Ösen müssen dabei bis zum
Anschlag eingedreht und handfest angezogen werden. Verwenden Sie niemals Werkzeug zum Festziehen.

Hängen Sie die Schnellverschlussglied der Sicherheitsfangseile in den dafür vorgesehenen Ringösen an der
Lautsprecherbox ein. Führen Sie das Fangseil über einen sicheren Befestigungspunkt. Hängen Sie das
Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.

Der maximale Fallabstand darf 20 cm nicht überschreiten.

Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.

LEBENSGEFAHR!

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen
geprüft werden!

19/47

11038810_V_1_2.DOC

Montage auf einer Wandhalterung

Das Topteil darf nur auf eine Wandhalterung montiert werden, wenn sie im Lieferzustand über eine
entsprechende Aufnahmevorrichtung verfügt.

Passende Wandhalterungen:

Wandhalterung für Boxen mit Einbauflansch Best.-Nr. 60004610
Wandhalterung XY f.Boxen m.Einbauflansch Best.-Nr. 60004620

Bei Überkopfmontage muss die Lautsprecherbox immer mit einer
Absturzsicherung versehen werden. Bitte beachten Sie die
Hinweise unter Absturzsicherung.

Vergewissern Sie sich vor der Montage, dass die Montagefläche
mindestens die 10-fache Punktbelastung der Belastbarkeit der
Installation aushalten kann (z. B. 13 kg Belastbarkeit - 130 kg
Punktbelastung).

Die Festigkeit der Installation hängt entscheidend von der
Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz,
Beton, Gasbeton, Mauersteine ab. Deshalb muss das
Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff
abgestimmt werden. Erfragen Sie die passende Dübel/Schrauben­kombination von einem Fachmann unter Angabe der max. Belast­barkeit und des vorliegenden Werkstoffes.

Die Wandhalterung muss immer über alle Befestigungslöcher
angebracht werden. Verwenden Sie geeignete Schrauben und
vergewissern Sie sich, dass die Schrauben fest mit dem Unter­grund verbunden sind.

Vorgehensweise:

Schritt 1: An der Installationsfläche der Wandhalterung befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie die Wandhalterung an die Stelle, wo sie installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie die Wandhalterung in der gewünschten Position und schrauben Sie sie fest.
Schritt 6: Drehen Sie die Ringösen in die Gewindeöffnungen der Lautsprecherbox. Die Ösen müssen

dabei bis zum Anschlag eingedreht und handfest angezogen werden.

Schritt 7: Installieren Sie die Lautsprecherbox auf der Wandhalterung.
Schritt 8: Installieren Sie die Sicherheitsfangseile an der Ringöse der Wandhalterung. Ziehen Sie die

Fangseile durch die Ringösen der Lautsprecherbox.

Die maximale Nutzungsdauer der Wandhalterung darf niemals überschritten werden.

20/47

11038810_V_1_2.DOC

Fliegende Installation

ACHTUNG!

Der Subwoofer darf niemals fliegend aufgehängt werden - Lebensgefahr durch herab­stürzende Boxen!

ACHTUNG!

Das Topteil darf nur durch erfahrenes Fachpersonal fliegend aufgehängt werden ­Lebensgefahr durch herabstürzende Boxen!

Unter Fachpersonal versteht man im deutschsprachigen Raum z. B. Diplom-Ingenieur, Meister/Assistent für
Veranstaltungstechnik, geprüfter techn. Bühnenvorstand, Head Rigger, Lichtcrewchef, Sachkundiger für
Veranstaltungs-Rigging, Fachkraft für Veranstaltungstechnik, Veranstaltungsoperator etc.

Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur.

Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie die
Lautsprecherbox NICHT!

Die Lautsprecherbox muss außerhalb des Handbereichs von Personen installiert werden.

Die Tragfähigkeit des verwendeten Installationsmaterials muss mindestens dem zwölffachen Boxengewicht
entsprechen!

Geeignetes Installationsmaterial:

3 x Fangseilöse M8 Best.-Nr. 30001165
3 x Kette zertifiziert 100 cm Best.-Nr. 50301616
3 x Schraubkettenglied 8 mm Best.-Nr. 50301634
3 x EUROLITE TPC-51 Klammer mit Öse Best.-Nr. 59006848

Bitte beachten Sie:

Es dürfen niemals zwei Lautsprecherboxen untereinander installiert werden!

Beim Rückbau muss darauf geachtet werden, dass die Originalschrauben wieder in das Gewinde eingesetzt
werden!

Bitte beachten Sie: Die Installation muss immer über zwei Ringösen an der Oberseite und eine an der
Rückseite erfolgen. Die Lautsprecherbox darf maximal um 115° (vertikaler Winkel) bzw. 25° (horizontaler
Winkel) gekippt werden.

21/47

11038810_V_1_2.DOC

max. 115°

Vorgehensweise:

Schritt 1: Lösen Sie die Imbusschrauben mit einem passenden Imbusschlüssel.
Schritt 2: Drehen Sie die Ringösen in die Gewindeöffnungen der Lautsprecherbox. Die Ösen müssen

dabei bis zum Anschlag eingedreht und handfest angezogen werden.

Schritt 3: Hängen Sie die Schraubkettenglieder im ersten und letzten Glied der Lastkette ein und ziehen

Sie die Feststellmutter gut fest.

Schritt 4: Hängen Sie die Kette mit den Schraubkettengliedern in der Befestigungsöse der Klammer ein

und ziehen Sie die Feststellmutter gut fest.

Schritt 5: Hängen Sie die Kette über das untere Schraubkettenglied in der Ringöse der Lautsprecherbox

ein und ziehen Sie die Feststellmutter gut fest.

Schritt 6: Installieren Sie die Lautsprecherbox im Truss.

22/47

11038810_V_1_2.DOC

BEDIENUNG

Anschluss ans Netz

Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin International

Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Schalten Sie das Gerät ein. Warten Sie nach dem Einschalten der Lautsprecherbox 8 bis 10 Sekunden bis
Sie den Lautstärkeregler aufdrehen, um Beschädigungen an den Lautsprechern zu verhindern.

Achtung! Erhöhen Sie die Leistung der Kanäle nur soweit, bis die CLIP-LED des jeweiligen Kanals kurz
aufleuchtet. Damit verhindern Sie, dass das Ausgangssignal verzerrt und Ihre Lautsprecher beschädigt
werden.

Bitte achten Sie während des Betriebes darauf, dass die Lautsprecherbox stets angenehm klingt. Werden
Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecherbox
überlastet ist. Dies kann schnell zu Schäden an dem Verstärker und/der an der Lautsprecherbox führen.

Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von der Garantie ausgeschlossen.

Kontrollieren Sie regelmäßig mit einem Schallpegelmesser, ob Sie den geforderten Grenzwert einhalten.

Wenn Sie die Anlage wieder abschalten wollen, schalten Sie zuerst die Lautsprecherbox aus, damit kein
Ausschaltknacksen an die Lautsprecher gelangt.

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.

3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung

23/47

11038810_V_1_2.DOC

abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.

Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden
Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service­arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).

Vorgehensweise:

Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre-

her aus dem Gehäuse (gegen den Uhrzeigersinn).

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.

Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. In diesem Fall die Laut­sprecherbox ggf. nochmals an einem anderen Verstärker testen. Ist der Klang danach immer noch verzerrt
sollte die Lautsprecherbox nicht mehr weiter betrieben werden, um weitere Schäden an der Box zu
vermeiden. Setzen Sie sich in diesem Fall bitte mit einer Fachwerkstatt in Verbindung.

Wenn an der Lautsprecherbox klappernde Geräusch hörbar sind könnte es sein, dass sich Schrauben durch
die ständigen oder übermäßigen Vibrationen gelöst haben. In diesem Fall sollte die Lautsprecherbox von
einem Fachmann überprüft werden. Außerdem muss speziell im gewerblichen Bereich vor jedem Einsatz der
Lautsprecherbox geprüft werden, ob die Lautsprecherbox und die Lautsprecher in der Lautsprecherbox noch
sicher befestigt sind.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss­leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

24/47

11038810_V_1_2.DOC

TECHNISCHE DATEN

Topteil:

Belastbarkeit nominal: 150 W RMS
Belastbarkeit Programm: 200 W
Komponenten: 8" Woofer, 3/4" Horn
Anschlüsse: 1 Speaker-Buchse
Empfindlichkeit: 99 dB (1 W, 1 m)
Max. Schalldruck: 121 dB (1 m)
Impedanz: 4 Ohm
Frequenzbereich: 120 Hz - 18 kHz
Abstrahlwinkel (1 kHz): 90° x 40°
Maße (H x B x T): 420 x 275 x 250 mm
Gewicht: 11 kg

Subwoofer:

Belastbarkeit nominal: 2 x 300 W RMS
Belastbarkeit Programm: 450 W
Komponenten: 15" Woofer
Eingänge: 2 x XLR, 2 x Klinke
Through: 2 x XLR
Ausgänge: 2 Speaker-Buchsen
Empfindlichkeit: 101 dB (1 W, 1 m)
Max. Schalldruck: 127 dB (1 m)
Impedanz: 8 Ohm
Frequenzbereich: 45 - 250 Hz
Maße (H x B x T): 545 x 455 x 640 mm
Gewicht: 50 kg

Verstärker:

Spannungsversorgung: 230 V AC, 50 Hz ~
oder 115 V AC, 60 Hz ~
Gesamtanschlusswert (max.): 1300 W
Sicherung: T 6 A (230 V) oder T 12 A (115 V)
Nominalleistung Satellit: 2 x 150 W RMS / 4 Ohm
Nominalleistung Subwoofer: 300 + 300 W RMS
Mindesteingangsspannung: 0,775 V
Steuerelemente: Netzschalter, Gain-Regler (einer pro Kanal), Low/Mid/High-Equalizer,

Masterregler, Ground Lift, Limiter
LED Anzeige (pro Kanal): Power, Signal/Limit
Schutzschaltung: Kurzschlussschutzschaltung, Gleichspannungsschutzschaltung, Thermo-

schutzschaltung, Softstart, Opto-Limiter und Subsonic Filter

Equalizer:

Regelbereich/Kanal:
Höhen: ±10 dB bei 10 kHz
Mitten: ±10 dB bei 1,3 kHz
Bässe: ±10 dB bei 75 Hz

Aktive Frequenzweiche:

Trennfrequenz: 50 - 500 Hz, -3 dB

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

10.11.2005 ©

25/47

11038810_V_1_2.DOC

USER MANUAL

AS-900

Active speaker-systems

CAUTION!

Keep this device away from rain and moisture!
Never open the housing!

For your own safety, please read this user manual carefully before you initial start-up.

Every person involved with the installation, operation and maintenance of this speaker-system has to

- be qualified

- follow the instructions of this manual

- consider this manual to be part of the total product

- keep this manual for the entire service life of the product

- pass this manual on to every further owner or user of the product

- download the latest version of the user manual from the Internet

INTRODUCTION

Thank you for having chosen an OMNITRONIC speaker-system. If you follow the instructions given in this
manual, we are sure that you will enjoy this speaker-system for a long period of time.

Unpack your speaker-system.

SAFETY INSTRUCTIONS

This speaker-system has left our premises in absolutely perfect condition. In order to maintain this condition
and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.

Important:

Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

Please make sure that there are no obvious transport damages. Should you notice any damages on the
connection panel or on the casing, do not take the speaker-system into operation and immediately consult
your local dealer.

DANGER OF BURNING!

The materials used in this speaker-system are easily flammable. If B1 is required at the install­ation place, the the surface must be treated with an appropriate fire retardant in regular intervals.

26/47

11038810_V_1_2.DOC

DANGER TO LIFE!

A crashing speaker-system can cause deadly accidents. All safety instructions given in this
manual must be observed.

Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended
pushes from DJs, musicians or the audience present further risk. This is why the speaker-system must
always be secured against moving or the respective area has to be blocked.

This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.

Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.

Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.

Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.

The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.

Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.

If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.

Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.

If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.

There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.

There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.

Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.

CAUTION: Turn the speaker-system on last and off first!

Keep away children and amateurs!

27/47

11038810_V_1_2.DOC

HEALTH HAZARD!

By operating amplifying systems, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.

There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to
be carried out by authorized dealers.

Safety labels

Please respect the following safety labels used for this speaker-system:

WARNING

High voltage.High voltage.

No serviceable parts inside.

No serviceable parts inside.

Disconnect from mains

Disconnect
before

before replacing the fuse.

Maintenance

Maintenance and service

operations

operations only by authori-

zed

zed dealers.

from mains

replacing the fuse.

and service

only by authori-

dealers.

OPERATING DETERMINATIONS

This speaker-system is an active system which can be used for permanent installations or for mobile use.
This product is allowed to be operated with an alternating current of 230 V AC, 50 Hz or 115 V AC, 60 Hz
and was designed for indoor use only.

The given maximum power of the speaker-system describes short-term peaks the system can handle as a
maximum. The correspondent RMS power is - as of all comparable systems (also from other manufacturers)

- significantly lower. The maximum power of the speaker-system must never be exceeded. When operating
the speaker-system, please make sure that the loudspeakers always sound well. When distorsions can be
heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to amplifier or

28/47

11038810_V_1_2.DOC

speaker damage. In order to avoid damage, please reduce the volume immediately when distortions can be
heard. When speaker-systems are destroyed by overload, the guarantee becomes void.

By operating speaker-systems with an amplifier, you can produce excessive sound pressure levels that may
lead to permanent hearing loss. Please refer to the explanations under "Legal instructions".

WARNING!

Speaker-systems must only be operated by instructed persons.
Danger of Life due to crashing speaker-systems or hearing loss due to excessive sound pressure
levels! The different local conditions have to be considered in terms of safety rules.

This speaker-system must never be operated or stockpiled in surroundings where splash water, rain,
moisture or fog may harm the speaker-system. When using smoke machines, make sure that the speaker­system is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke
machine and speaker-system.

The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.

The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

This device must only be operated in an altitude between -20 and 2000 m over NN.

This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscilation-free and fire­resistant location.

Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).

The speaker-system must never be installed higher than 100 cm without secondary attachment.

For overhead use (mounting height >100 cm), always fix the speaker-system with an appropriate safety­rope.

The installation of the speaker-system has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.

This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.

This speaker-system may only be installed on top of another speaker-system if both systems are lashed up
with each other via appropriate clamping belts and protected against flipping over.

DANGER!

The subwoofer must never be suspended - Danger to Life due to crashing speaker-systems!

DANGER!

The top speaker must only be suspended by experienced and trained persons - Danger to
Life due to crashing speaker-systems!

The top speaker can be installed on top of a subwoofer (satellite system), on a speaker stand, an
appropriate stand or an appropriate wall-mounting. The carrying capacity of the distance-tube, the speaker
stand, the stand or the wall-mounting must never be exceeded.

29/47

11038810_V_1_2.DOC

The satellite system must always provide enough stability. The subwoofer's base surface must always be
sufficiently dimensioned in relation to the top speaker in order to prevent tilting over.

Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.

Operate the speaker-system only after having familiarized with its functions. Do not permit operation by
persons not qualified for operating the speaker-system. Most damages are the result of unprofessional
operation!

This speaker-system is not designed for road use. The speaker-system is designed only for seldom
transports. When transporting this speaker-system, it must be moved carefully and without force.

Speaker-systems must never be transported with cranes.

Never stack heavy objects on this speaker-system. Persons must never climb onto this speaker-system.

Never use solvents or aggressive detergents in order to clean the speaker-system! Rather use a soft and
damp cloth.

Please consider that unauthorized modifications on the speaker-system are forbidden due to safety reasons!

If this speaker-system will be operated in any way different to the one described in this manual, the product
may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to
dangers like crashes, hearing loss etc.

LEGAL INSTRUCTIONS

Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.

Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.

In Germany, the following instructions are binding:

Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/vorschriften/verordnungen/a_z/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.

Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.

If the organiser does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.

Economic damage caused can be demanded from the operator of the amplification system.

If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.

30/47

11038810_V_1_2.DOC

Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!

Information on hearing loss

More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music
from portable cassette recorders and CD-players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.

Overview on the different noise levels

10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70 dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead

It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increased by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way before the pain level.

Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.

The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the insensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything other than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.

Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.

In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.

Therefore: Whoever wants to maintain his hearing should use hearing protectors!

31/47

11038810_V_1_2.DOC

DESCRIPTION OF THE DEVICE

Features

Active complete system

• Two-way satellite-system consisting of two tops and one subwoofer

• Due to compact transportation size ideal for solo entertainers, mobile discotheques and small bands

• Easy transportation via 4 wheels

• Easy-to-use complete system with amplifiers, equalizer, limiter and crossover

• Ground Lift-switch against humming

• Many protection-circuits for optimized equipment-protection: opto-limiter and subsonic filter for protection
from extremely low frequencies

• Rugged full-range top speaker in a stable wooden housing

• Trapezoidal housing shape for easy clustering

• Constant directivity horn with coil-driver

• With passive 2-way crossover

• Powerful, dry bass via voluminous housing with bass-reflex-system

• Balanced frequency range with high sound-pressure

• Very high durability

• Speaker connection via lockable Speaker-plugs

• Housing made of 15-mm (top) or 18-mm (sub) plywood

• Scratch-resistant lacquer surface

• Impact-resistant steel grille with acoustic foam

• With flange for speaker-stand installation etc.

• Tops can be used lying, standing, on the subwoofer, on a speaker-stand or stand or suspended

• Subwoofer can be used lying or standing

• Compact speaker-system for car transport

• Can be operated mono or stereo

• With XLR-Through-sockets for connecting further systems

• Large amplification systems can be realized via several AS-900 systems

• Ideal as PA-system for mobile use

• Delivery includes two 5-meter Speaker-cables

• Speaker-stands, connection-cables and transportation bag must be ordered separately

Unpacking & transportation

Subwoofer and tops are packed in two cartons. Unpack the devices and examine them upon transport
damage.

Take the system into operation as described under Installation in order to check flawless operation.

If the system is to be moved, turn the subwoofer onto the wheels, lay the tops on the subwoofer and lash
them up via an appropriate clamping belt. Only in this way, you can be sure that the tops will not move
during the transportation.

The subwoofer features two transportation handles. The speaker-system should be carried without force by
two persons of the same size. Carrying the speaker-system as one person alone should be avoided as the
high weight and the strain could lead to back damages and torsions. Please note that all speaker-systems
with more than 25 kg weight must be transported with two persons.

32/47

11038810_V_1_2.DOC

Bottom

INPUT

Hier können Sie Line-Signale über symmetrische Klinkenstecker oder XLR-Stecker anschließen.

THROUGH

Via the THROUGH -sockets, you can either connect active speaker-systems or an additional amplifier for a
separate Control Room/monitor system.

33/47

11038810_V_1_2.DOC

AC VOLTAGE-SELECTOR

Make sure that the selector is properly set.

POWER SWITCH

Press the power switch in order to switch the device on.

AC INPUT SOCKET

Used to plug the power cord in.

FUSEHOLDER

Only replace the fuse when the device is disconnected from mains. Only use fuses of the same rating and
power.

SPEAKER-OUTPUT SOCKETS

For connecting the left and right speakers.

Control unit

0

0 0

+10 +10

MASTER

0

SIGNAL/LIMITLEFT

LEFT

®

+10 +10 +10 [phone]

dB dB dB

LOW

0

MID HIGH

EQUALIZER

AS-900 Active System

0

0

+10

SIGNAL/LIMITRIGHT

RIGHT

POWER

250

50

500

Hz

FREQUENCY

SIGNAL/LIMIT

SUBWOOFER CONTROL

LIFT

L+RL

GND

R

LEVELLEVEL LEVEL LEVEL

SUB MODE GROUND

Master-control

With the Master-control, you can adjust the output signal of the Speaker-sockets.

LEFT/RIGHT/SUBWOOFER LEVEL

With the GAIN-control, you can set the level of the input signal.

HIGH

With the HIGH-control, you can increase or lower the treble of the input signal at the respective channel. This
is a 10 kHz shelving equalizer with a control range of ±10 dB.

MID

With the MID-control, you can increase or lower the mids of the input signal at the respective channel. This is
a 1.3 kHz shelving equalizer with a control range of ±10 dB.

LOW

With the LOW-control, you can increase or lower the bass of the input signal at the respective channel. This
is an 75 Hz shelving equalizer with a control range of ±10 dB.

CROSSOVER FREQUENCY-CONTROL

Via the crossover frequency-control you can adjust the crossover frequency between the tops and the
subwoofer between 50 and 500 Hz.

SUB MODE-SELECTOR

Here, you can select the operation mode for the subwoofer. L means mono left channel, L+R mean stereo
and R means mono right channel.

GROUND LIFT-SELECTOR

Via the GROUND LIFT-selector, you can separated the signal ground from the housing ground. Set this
selector to Lift when humming is heard.

34/47

11038810_V_1_2.DOC

START-UP

This speaker-system is to be directly connected with outputs of your audio mixer. Solo entertainers can also
directly connect their keyboard with the Input-sockets.

This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscillation-free and fire­resistant location.

Before installing the system, make sure that the installation area can hold a minimum point load of 5 times
the system's load (e.g. weight 20 kg - point load 100 kg).

The speaker-system must never be installed higher than 100 cm without secondary attachment.

Roll the subwoofer to the desired installation area and carefully turn it onto the standing feet.

Install the desired number of speaker-systems in the room.

Make sure that the power switch is set to "OFF". Before you connect the devices, all units have to be
switched off and the master-control is set to "0".

Installing and orienting the speaker-system

When installing the speaker-system on e.g. a stage, microphones and turntables should always be located
behind the speaker-systems. In this way, you can avoid dangerous and unpleasant feedbacks. If you cannot
install the speaker-systems this way, the microphones and turntables should be located as far away as
possible from the speaker-systems. When using the speaker-system as monitor-system make sure to avoid
feedbacks.

The speaker-systems of a PA-system are normally located left and right to the stage. Do not install the
speaker-systems on the stage, but rather on appropriate tables or platforms in front of the stage.

In order to produce a clear sound, the speaker-systems should be installed in a way that they throw the
sound over the audience's heads. A Full Range speaker-system should be installed at listeners' eye level.
Please refer to the safety instructions under Installation.

Loudspeaker combinations need to be installed bass-middle-high (from bottom to top). Make sure that the
membranes of all speakers are in one line vertically and horizontally. Only in this way all frequency ranges
are produced at the same time and without any time or phase delays.

Always install the speaker-systems in a way that a minimum distance of three meters to the audience is kept.
This is the only way to avoid hearing damage for unreasonable listeners. Block the area in front of the
speaker-systems with appropriate means.

Avoiding feedbacks

One of the most frequent problems when operating speaker-systems are feedbacks. They can be
recognized by howling and growling loudspeakers. Feedbacks are created then a signal is recorded by a
microphone, amplified, played back by a loudspeaker and then again recorded by the microphone.

The prerequisite for feedback is that the played back signal is louder than the original signal. A feedback
never cover the whole frequency range but only one overboosted frequency.

Make sure that you install especially the monitor-speakers so far away from the microphone that another
recording of the microphone signal is impossible.

Extreme levels like feedbacks, bass-hum or the beats of a dropping microphone can destroy the
loudspeakers within very short time and produce immediate hearing damage. Such extreme levels must be
avoided at any rate. We recommend to use appropriate equalizers and Compressor/limiters.

Inputs

A good cable run improves the sound quality remarkably. Input cables should be short and direct, since high
frequencies will mostly be absorbed if the cables are unnecessarily long. Besides that a longer cable may
lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables.

35/47

11038810_V_1_2.DOC

In order to obtain highest sound quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.

Your speaker-system can be connected via balanced jack plugs or XLR-plugs.

Always connect the left and right channel for stereo operation. For mono operation, connect the mono-signal
with the left input. Connect the left Through-socket via a microphone cable with the right input. Only in this
way, the mono-signal is routed to the two tops.

Occupation balanced XLR-connection:

Balanced use with XLR connectors

Occupation jack plug:

Unbalanced use of
mono 1/4" jack plugs

Tip =
Signal (+)

Sleeve =
Ground / Shield

2

1

1 = Ground / Shield
2 = Hot (+)
3 = Cold (-)

1

3

Input Output

For unbalanced use pin 1 and pin 3 have to be bridged

Balanced use of
stereo 1/4" jack plugs

Tip =
hot (+)

Ring =
cold (-)

Sleeve =
Ground / Shield

2

3

Tip

Sleeve

Strain relief clamp

Tip

Ring
Sleeve

Strain relief clamp

For connection of balanced and
unbalanced plugs, ring and sleeve have
to be bridged at the stereo plug.

Outputs

Choosing appropriate connection cables

The speaker-system must only be connected via a sufficiently dimensioned cable. Too thin cables lead to
cable heatup or enormous power loss and loss in sound-quality.

For all speaker-systems up to 400 Watts, we recommend a cable diameter of 2.5 mm², for all other speaker­cables 4 mm².
A high damping factor of your amplifier supplies a clear sound reproduction. Unnecessarily long and thin
cables will influence the damping factor and thus the low frequencies in a negative way. In order to
safeguard good sound quality, the damping factor should lie around 50. The longer a cable has to be, the
thicker it should be.

36/47

11038810_V_1_2.DOC

In this respect, a damping factor of 200 will be reduced to 47 (8 Ohms) when using a 10 m long, 2.5 mm²
speaker cable. The power loss at 8 Ohms is 1.63 %, at 4 Ohms 3.25 % and at 2 Ohms even 6.5 %.

The maximum cable length is 30 meters!

Connections

Your speaker-system is equipped with 4-pole, lockable Speaker-sockets. For locking the connection turn the
plug to the right. For unlocking pull the unlock button and turn the plug to the left and pull it out of the socket.

Connection Speaker-socket

Installing the speaker-cables

Connect the tops with the Speaker-sockets. The signal will be transmitted to the individual speaker-systems.

Always treat the cables carefully and protect them from damages during transportation.

Install the cables always in a structured way and protect them from damage.

The cables must be installed in a way that no person can stumble over them. Always fix the cables with an
appropriate tape.

Both cables should be of the same kind.
Both cables should have the same length.
Both cables should be installed directly (no loops, S-shaped overlengths)
Always install the cables far away from power cables (never closely parallel)
Never put heavy objects like speaker-systems, flightcased etc. on cables.
Never wind up cables tightly around the elbow, but rather sleek with an interior diameter of 20 to 30 cm.

37/47

11038810_V_1_2.DOC

INSTALLATION

Stacking

This speaker-system may only be installed on top of another speaker-system if both systems are lashed up
with each other via appropriate clamping belts and protected against flipping over.

Appropriate clamping belts:

Clamping belt S200 with lock 5m/25mm No. 60206780
Clamping belt S400 with ratchet 5m/25mm No. 60206785

Appropriate stage elements:

Stage element 100cm x 200cm, indoor No. 80702810
Stage element 100cm x 200cm, outdoor No. 80702812

Please refer tot the instructions under Secondary attachment.

Satellite-systems

A satellite-system is a system where a speaker-system with flange is installed on
top of a subwoofer.

The satellite system must always provide enough stability. The subwoofer's base
surface must always be sufficiently dimensioned in relation to the top speaker in
order to prevent tilting over.

The subwoofer and the top speaker must only be connected via an appropriate
distance tube and flange.

The carrying capacity of the distance-tube must never be exceeded.

Suitable distance tubes:

Distance tube bassbox/satellite 80cm No. 60004550
Distance tube bassbox/satellite 100cm No. 60004552
Distance tube bassbox/satellite variable No. 60004560

A satellite system or a combination of speaker system/speaker stand or speaker
system/stand must only be installed on the ground!

When choosing the installation-spot, please make sure that such an installation has
to be installed in a way that no person can enter the area below the system! Make
sure that the respective area is blocked.

An unintended movement of the load has to be avoided - also in case of fire!
The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via an
balancing foot, has to be created.

38/47

11038810_V_1_2.DOC

The system must never be moved before the top speaker is uninstalled!
When choosing the installation material, optimum dimensions have to be chosen in order to secure
maximum safety.

Installation on a stand or speaker stand

The speaker-system may only be installed on a stand or speaker stand if the
original speaker-system is equipped with an appropriate flange.

Stands or satellite systems must only be installed on a plane area with a maximum
inclination angle of 5°.

Caution: Speaker-systems installed on stands or satellite systems may cause
severe injuries when crashing!

When using stands or satellite systems under the influence of horizontal forces,
e.g. through wind, the standing safety can be impaired. This is why additional
safety measures like attaching ballast weights have to be taken.

If inclined tension cables or prolonged outriggers are used, the area of danger has
to be marked or even be blocked.

Before lifting or lowering the telescopic tubes, you must alway block a safety area
around the stand or satellite system. This safety area must have a diameter of 1.5
times the maximum height.

Lifted telescopic tubes always have to be secured with a secondary securing!

The total weight of the installation (=total weight of all individual parts) must never
exceed the maximum load of the installation area.

The stand has to be installed out of the reach of people.

An unintended movement of the load has to be avoided - also in case of fire!

The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety
requirements and the qualification of possible co-workers.

When people are located below the load, all necessary safety measures have to be taken in order to avoid
injury.

The personell has to be instructed on the content of the user manual and on the dangers related with
operating stands.

Depending upon the individual installation spot, all necessary measures against movement and for securing
the standing safety have to be created.

The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via an
balancing foot, has to be created.

The system must never be moved before the top speaker is uninstalled!

When choosing the installation material, optimum dimensions have to be chosen in order to secure
maximum safety.

Loosen the fixation screws of the legs. Pull the legs out until the cross struts stand at a 90° angle to the legs.
Tighten the fixation screws of the legs.

DANGER!

If installing on slippery surfaces, the legs must be secured with screws or nails via the provided
holes or a anti-slippery mat has to be used.

39/47

11038810_V_1_2.DOC

Installation of the TV-pin (only for stands)

Attach an appropriate TV-pin to the top end of the stand and fasten it with the handle at the side.

Suitable TV-pin: EUROLITE TV-35 TV-pin for speakers, No. 60000735

Installation of the speaker-system
Caution: The loads have to be installed in a balanced way.

Caution: The carrying capacity of the stand or speaker stand must never be exceeded!

Install the speaker-system via the flange on the speaker stand or via the TV-pin on the stand.

Make sure that the maximum lifting height of the tube is never exceeded.

Lifted telescopic tubes always have to be secured with a secondary securing!

Overhead installation

If this speaker-system will be installed in a mounting height higher than 1 meter (e.g. on the stage, on a
stage element or on a framework) we speak of overhead installation. For overhead installation, the speaker­system must always be secured with an appropriate secondary attachment.

Safety-ropes are allowed as secondary attachment for all speaker-system up to a maximum weight of 60 kg.
Heavier speaker-systems must be secured via appropriate measures based on individual calculations.

Please note: when using this speaker-system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.

DANGER TO LIFE!

Please consider the EN 60598-2-17and the respective national norms during the installation!
The installation must only be carried out by an authorized dealer!

The installation of the speaker-system has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.

The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.

When rigging, derigging or servicing the speaker-system staying in the area below the installation place, on
bridges, under high working places and other endangered areas is forbidden.

The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.

The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.

Procedure:

The speaker-system should be installed outside areas where persons may walk by or be seated.

IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to)
calculating working load limits, installation material being used, and periodic safety inspection of all
installation material and the speaker-system. If you lack these qualifications, do not attempt the installation

40/47

11038810_V_1_2.DOC

yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and
or damage to property.

The speaker-system has to be installed out of the reach of people.

Caution: Speaker-systems in overhead installations may cause severe injuries when crashing down! If you
have doubts concerning the safety of a possible installation, do NOT install the speaker-system!

Before rigging make sure that the installation area can hold a minimum point load of 10 times the speaker­system's weight.

Secondary attachment:

Please note: the speaker-system must always be secured via three appropriate eye-bolts and three

appropriate safety-ropes.

The eyelets and the safety-ropes must always hold at least 12 times the weight of the speaker-systems.

Appropriate eye-bolts:

Eyebolt M8 No. 30001165

For overhead use, always install a safety-rope that can hold at least 12 times the weight of the fixture. You
must only use safety-ropes with quick link with screw cap.

Appropriate safety-ropes:

Safety-rope 40cm x 4mm up to 30kg No. 58010190
Safety-rope 90cm x 4mm up to 30kg No. 58010205
Safety-rope 140cm x 4mm up to 30kg No. 58010305
Safety-rope 40cm x 6mm up to 60kg No. 58010450
Safety-rope 90cm x 6mm up to 60kg No. 58010470
Safety-rope 140cm x 6mm up to 60kg No. 58010480

41/47

11038810_V_1_2.DOC

Drehmoment 90 N
Kein Werkzeug verwenden!
Rotary torque 90 N
Do not use tools!

Please note: Before installing the eye-bolts, make sure that the the thread is always in perfect condition and
free from dirt etc.

Install the eye-bolts in the threaded holes of the speaker-system. The eye-bolts must be tightened until stop
position, hand-tight and without any tools.

Insert the quick links of the safety-ropes in the eye-bolts of the speaker-system. Pull the safety-ropes over a
safe fixation spot. Insert the end in the quick link and tighten the safety screw.

The maximum drop distance must never exceed 20 cm.

A safety rope which already hold the strain of a crash or which is defective must not be used again.

DANGER TO LIFE!

Before taking into operation for the first time, the installation has to be approved by an expert!

Installation on a wall-mounting

The speaker-system may only be installed on a wall-mounting if the original speaker-system is equipped with
an appropriate flange.

Suitable wall-mountings:

Wall-mounting for Speakers w. flange No. 60004610
Wall-mounting XY for Speakers w. flange No. 60004620

When installed on a wall-mounting, the speaker-system must always be secured with a safety-rope.

42/47

11038810_V_1_2.DOC

Before attaching the speaker-system, make sure that the
installation area can hold a minimum point load of 10 times the
installation's weight (e.g. 13 kg weight - 130 kg point load).

The durability of the installation depends very much on the
material used at the installation area (building material) such as
wood, concrete, gas concrete, brick etc. This is why the fixing
material must be chosen to suit the wall material. Always ask a
specialist for the correct plug/screw combination indicating the
maximum load and the building material.

The wall-mounting must always be installed via all fixation holes.
Do only use appropriate screws and make sure that the screws
are properly connected with the ground.

Procedure:

Step 1: On the wall-mounting, there are the holes for the installation.
Step 2: Hold the wall-mounting onto the location where it is to be installed.
Step 3: Mark the boreholes with a pen or a suitable tool.
Step 4: Drill the holes.
Step 5: Hold the wall-mounting in the desired position and tighten the screws.
Step 6: Insert the eye-bolts into the threaded holes. The eye-bolts must be tightened until stop position,

hand-tight and without any tools.

Step 7: Install the speaker-system on the wall-mounting.
Step 8: Insert the quick links of the safety-ropes in the eye-bolts of the speaker-system. Pull the safety-

ropes through the wall-mounting’s safety eyelet. Insert the end in the quick link and tighten the
safety screw.

The wall mounting's maximum service life must never be exceeded.

Suspended installation

DANGER!

The subwoofer must never be suspended - Danger to Life due to crashing speaker-systems!

DANGER!

The top speaker must only be suspended by experienced and trained persons - Danger to
Life due to crashing speaker-systems!

Trained persons are e.g. Head Rigger, Lightcrew head etc.
If you lack these qualifications, do not attempt the installation yourself, but instead use a professional
structural rigger.
If you have doubts concerning the safety of a possible installation, do NOT install the speaker-system!

The speaker-system has to be installed out of the reach of people.

The installation material must always hold at least 12 times the weight of the speaker-systems.

43/47

11038810_V_1_2.DOC

Appropriate installation material:

3 x Eyebolt M8 No. 30001165
3 x Chain certified 1m No. 50301616
3 x Screw-on carabine 8mm No. 50301634
3 x EUROLITE TPC-51 eye ring coupler No. 59006848

Please note:

You must never install one speaker-system under another!

When deinstalling the speaker-system, make sure that you insert the original screws in the threaded holes!

Please note:

The installation must always be carried out via two eye-bolts on top and one at the rear. The speaker-system
can be tilted in a maximum vertical angle of 115° or maximum horizontal angle 25°.

max. 115°

Procedure:

Step 1: Unscrew the allen screws with a suitable allen key.
Step 2: Install the eye-bolts in the threaded holes of the speaker-system. The eye-bolts must be

tightened until stop position, hand-tight and without any tools.

Step 3: Install the the screw-on chain link in the first and last chain link and tighten the fixation screw.
Step 4: Install the chain with the screw-on chain link at the installation eyelet of the ring coupler and

tighten the fixation screw.

44/47

11038810_V_1_2.DOC

Step 5: Install the chain with the lower screw-on chain link at the eye-bolt of the speaker-system and

tighten the fixation screw.

Step 6: Install the speaker-system in the trussing.

OPERATION

Connection with the mains

Connect the device to the mains with the power-plug.

The occupation of the connection-cables is as follows:

Cable Pin International

Brown Live L
Blue Neutral N
Yellow/Green Earth

The earth has to be connected!

If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.

Switch the device on. After switching on the speaker-system, wait 8 to 10 seconds until you turn the volume­control in order to avoid speaker-damage.

Caution! Increase the level of each channel only so far that the CLIP-LED lights up shortly. Thus, you avoid
that the output signal is distorted and your speakers are damaged.

When operating the speaker-system, please make sure that the loudspeakers always sound well. When
distorsions can be heard, either the amplifier or the loudspeaker is overloaded. Overloads can quickly lead to
amplifier or speaker damage.

In order to avoid damage, please reduce the volume immediately when distortions can be heard. When
speaker-systems are destroyed by overload, the guarantee becomes void.

Always check the sound pressure level with a meter in order to keep to the threshold.

If you want to switch off the system, switch off the speaker-system first in order to avoid acoustic shocks
on the speakers.

45/47

11038810_V_1_2.DOC

CLEANING AND MAINTENANCE

DANGER TO LIFE!

Disconnect from mains before starting maintenance operation!

The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.

The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.

The following points have to be considered during the inspection:

1) All screws used for installing the speaker-systems or parts of the speaker-system have to be tighly

connected and must not be corroded.

2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,

trussing).

3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or

sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.

We recommend a frequent cleaning of the speaker-system. Please use a soft lint-free and moistened cloth.
Never use alcohol or solvents!

There are no servicable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.

Replacing the fuse

If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.

Before replacing the fuse, unplug mains lead.

Procedure:

Step 1: Unscrew the fuseholder on the rearpanel with a fitting screwdriver from the housing (anti-

clockwise).

Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing and fix it.

If the speaker-system distorts, one of the loudspeakers may be defective. Test the speaker-system once
more with another amplifier. If the sound remains distorted, the speaker-system should not be operated any
more in order to prevent further damage. Please contact your dealer.

If clacking sounds are heard from the speaker-system, screws may have loosended due to the continuous
vibrations. The speaker-system should be checked by a specialist. Especially for public use, the speaker­system should be checked before every operation so that the speaker-system and the speakers in the
systems are always well fixed.

Should you need any spare parts, please use genuine parts.

If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.

Should you have further questions, please contact your dealer.

46/47

11038810_V_1_2.DOC

TECHNICAL SPECIFICATIONS

Top:

Rated power: 150 W RMS
Program power: 200 W
Components: 8" woofer, 1" horn
Connections: 1 Speaker-socket
Sensitivity (1 W/m): 99 dB
Max. SPL (1 m): 121 dB
Impedance: 4 Ohms
Frequency range: 120 Hz - 18 kHz
Crossover frequency: 2.5 kHz
Dispersion angle (1 kHz): 90° x 40°
Dimensions (H x W x D): 420 x 275 x 250 mm
Weight: 11 kg

Subwoofer:

Rated power: 2 x 300 W RMS
Program power: 450 W
Components: 15" woofer
Inputs: 2 x XLR, 2 x 1/4" jack
Through: 2 x XLR
Outputs: 2 Speaker-sockets
Sensitivity (1 W/m): 101 dB
Max. SPL (1 m): 127 dB
Impedance: 8 Ohms
Frequency range: 45 - 250 Hz
Dimensions (H x W x D): 545 x 455 x 640 mm
Weight: 50 kg

Amplifier:

Power supply: 230 V AC, 50 Hz ~
or 115 V AC, 60 Hz ~
Power consumption (max.): 1300 W
Nominal power output satellite: 2 x 150 W RMS / 4 Ohms
Nominal power output subwoofer: 300 + 300 W RMS
Min. input sensitivity: 0.775 V
Control elements: Power switch, Gain-control (one per channel), Low/Mid/High-equalizer,

Master-control, Ground Lift, limiter
LED indicators (per channel): Power, Signal/Limit
Protection circuits: Short-circuit, DC-protection-circuit, Thermal protection-circuit, Softstart,

opto-limiter and subsonic filter

Equalizer:

Tone control/channel:
Treble: ±10 dB at 10 kHz
Middle: ±10 dB at 1.3 kHz
Bass: ±10 dB at 75 Hz

Active crossover:

Crossover frequency: 50 - 500 Hz, -3 dB

Please note: Every information is subject to change without prior notice. 10.11.2005 ©

47/47

11038810_V_1_2.DOC
