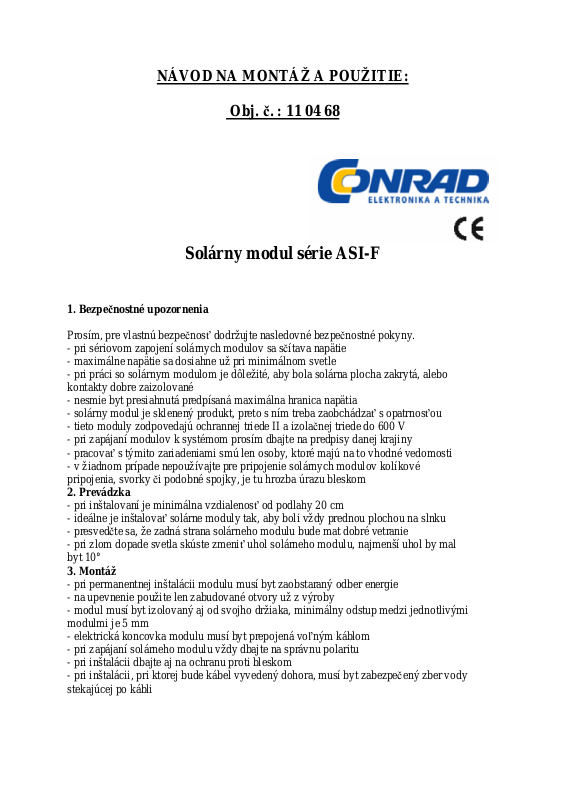

NÁVOD NA MONTÁŽ A POUŽITIE:

Obj. č. : 11 04 68

Solárny modul série ASI-F

1. Bezpečnostné upozornenia

Prosím, pre vlastnú bezpečnosť dodržujte nasledovné bezpečnostné pokyny.

- pri sériovom zapojení solárnych modulov sa sčítava napätie

- maximálne napätie sa dosiahne už pri minimálnom svetle

- pri práci so solárnym modulom je dôležité, aby bola solárna plocha zakrytá, alebo
kontakty dobre zaizolované

- nesmie byt presiahnutá predpísaná maximálna hranica napätia

- solárny modul je sklenený produkt, preto s ním treba zaobchádzať s opatrnosťou

- tieto moduly zodpovedajú ochrannej triede II a izolačnej triede do 600 V

- pri zapájaní modulov k systémom prosím dbajte na predpisy danej krajiny

- pracovať s týmito zariadeniami smú len osoby, ktoré majú na to vhodné vedomosti

- v žiadnom prípade nepoužívajte pre pripojenie solárnych modulov kolíkové
pripojenia, svorky či podobné spojky, je tu hrozba úrazu bleskom

2. Prevádzka

- pri inštalovaní je minimálna vzdialenosť od podlahy 20 cm

- ideálne je inštalovať solárne moduly tak, aby boli vždy prednou plochou na slnku

- presvedčte sa, že zadná strana solárneho modulu bude mat dobré vetranie

- pri zlom dopade svetla skúste zmeniť uhol solárneho modulu, najmenší uhol by mal
byt 10°

3. Montáž

- pri permanentnej inštalácii modulu musí byt zaobstaraný odber energie

- na upevnenie použite len zabudované otvory už z výroby

- modul musí byt izolovaný aj od svojho držiaka, minimálny odstup medzi jednotlivými
modulmi je 5 mm

- elektrická koncovka modulu musí byt prepojená voľným káblom

- pri zapájaní solárneho modulu vždy dbajte na správnu polaritu

- pri inštalácii dbajte aj na ochranu proti bleskom

- pri inštalácii, pri ktorej bude kábel vyvedený dohora, musí byt zabezpečený zber vody
stekajúcej po kábli

4. Káblová koncovka a upevnenie uholníkom

5. Starostlivosť

Znečistenie solárnych plôch značne redukuje silu prijímania svetla a tým aj silu produkovanej
energie. Pri silnom znečistení vrchnej časti použite na očistenie vodu a veľmi jemnú kefku,
prípadne handričku. Na povrch netlačte a nepoužívajte agresívne chemikálie. Dávajte pozor,
či nie sú niektoré časti skorodované.

Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prevádzka Ľubietovská
16, 851 01, Bratislava a zodpovedá technickému stavu pri tlači. Zmeny v technickom stave
vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia 10/07
