OmniCharge Omni 20 Quick Start Guide

Omni 20

Quick Start Guide

230V AC / 300V HVDC

www.omnicharge.co

MEHR ENERGIE FÜR NEUE ABENTEUER

Weitere Informationen finden Sie auf unserer Support-Seite unter www.omnicharge.co

2

VOR DER VERWENDUNG

Kalibrieren des Akkus

Der Omnicharge-Akku sollte vor der ersten Verwendung und danach in regelmäßigen Abständen kalibriert werden, um sicherzustellen, dass die Prozentanzeige des Akkus korrekt ist.

.............................................................................................................................................................................................................................

Es ist ganz einfach. Führen Sie die folgenden Schritte aus:

1. Entladen Sie Omnicharge vollständig, bis sich der Bildschirm ausschaltet. Drücken Sie die Ein-/Austaste. Auf dem Bildschirm sollte ein leeres Akkusymbol zu sehen sein.

.............................................................................................................................................................................................................................

2. Laden Sie Ihren Omnicharge vollständig auf, um die Kalibrierung abzuschließen.

73.000 W•h

0.00 W 99:99

0.00 W

100%

24.3 °C

Mehr ist nicht erforderlich. Ihr Omnicharge-Akku wurde kalibriert.

3

AC-STECKDOSE

Max. Ausgangsleistung: 100W

Drücken Sie zwei Mal auf die Ein-/Austaste, um das Menü zu öffnen und wählen Sie die Option „Wandsteckdose“. Wählen Sie als nächstes den Ausgabemodus.

.............................................................................................................................................................................................................................

1. Wählen Sie im Menü den Modus „230VAC“/„300VHVDC“

PORT SETTINGS

GENERAL SETTINGS

ABOUT

EXIT

DC OUT

WALL SOCKET

USB

EXIT

Note: Wählen Sie „300VHVDC“ nur dann, wenn Sie ein Schaltnetzteil verwenden, wie beispielsweise den Wechselstromadapter eines Laptops. Ausführliche Informationen finden Sie auf unserer Support-Seite unter www.omnicharge.co.

.............................................................................................................................................................................................................................

Schalten Sie AC/HVDC ein. Anschließend sollte das Symbol auf dem Bildschirm angezeigt werden.

2.

230V AC

300V HVDC

AC

230 V AC Ausgang

HV

300 V HVDC Ausgang

DC

.............................................................................................................................................................................................................................

73.000 W•h

AC

0.00 W 99:99

65.04 W

100%

24.3 °C

ODER

73.000 W•h

HV DC

0.00 W 99:99

65.04 W

100%

24.3 °C

3. Laden Sie ein beliebiges Gerät.

Laptop TV Drohne DSLR Projektor und vieles mehr

4

DC-AUSGANG

.............................................................................................................................................................................................................................

..............................................................................................

.............................................................................................................................................................................................................................

..........................................................

DC In / DC Out

1V–24V mit 0,1V Genauigkeit, bis zu 3,5A (max. 70W)

1. Ermitteln Sie die korrekte Spannung für Ihren Laptop anhand des zugehörigen Netzteils.

Hinweis: Weitere Informationen finden Sie auf unserer Support-Seite unter www.omnicharge.co

2. Stellen Sie die Spannung über das Menü ein.

Schritt 1 Schritt 2

PORT SETTINGS

GENERAL SETTINGS

ABOUT

EXIT

DC OUT

WALL SOCKET

USB

EXIT

Schritt 3 Schritt 4

20.0V

16.5V

15.0V

12.0V

Confirm 20.0V?

Yes No

Incorrect setting may harm your device.

Hinweis: Omnicharge kommt mit vier voreingestellten Spannungswerten. Drücken und halten Sie die Ein-/Austaste, um die voreingestellte Spannung in Schritt 3 zu ändern.

...............................................................................................................................

3. Auf dem Bildschirm wird das

5

4. Laden Sie Ihr Gerät über den DC-Port.

DC-Symbol angezeigt.

Einstellbarer DC-Ausgang

DC

73.000 W•h

DC

20.00 V 99:99

70.00 W

100%

24.3 °C

Kabel DC an

SurfaceConnect

Kabel DC an MagSafe2

Die Kabel für den DC-Ausgang können im Lieferumfang enthalten sein. Sie können weitere Kabel über unsere Website kaufen. Weitere Informationen zu verfügbarem Zubehör finden Sie unter www.Omnicharge.co.

5

USB-PORTS FÜR

.............................................................................................................................................................................................................................

......................

DC In / DC Out

SCHNELLES LADEN

USB-Port 1: 5V/3A, USB-Port2: QC3.0

1. Wählen Sie, ob der USB-Ausgang beim Einschalten Ihres Omnicharge ein- oder ausgeschaltet sein soll.

PORT SETTINGS

GENERAL SETTINGS

ABOUT

EXIT

DC OUT

WALL SOCKET

USB

EXIT

ES GIBT VERSCHIEDENE MÖGLICHKEITEN ZUM WIEDERAUFLADEN DES OMNICHARGE

DC-Eingang 4,5V–36V, bis zu 3A (2W–45W)

Laden über die Wandsteckdose

Verwenden Sie das im Lieferumfang enthaltene AC-Ladegerät oder andere Netzadapter, wie das Ladegerät Ihres Laptops, um Ihren Omnicharge aufzuladen.

Hinweis: Stellen Sie sicher, dass die Ausgangsspannung Ihres Adapters zwischen 4,5V und 36V beträgt. Verwenden Sie unsere markenspezifischen Aufsätze für den DC-Eingang. Für Omnicharge können nur Hohlstecker mit 5,5 x 2,1mm verwendet werden.

DEFAULT ON

DEFAULT OFF

AC-Ladegerät

3 Stunden

USB-Quellen

5-7 Stunden

Solar (bis zu 45W)

3-6 Stunden

6

Bordspannungs-

steckdose (12V)

3 Stunden

Laptop-Adapter

3 Stunden

PORTS UND TASTEN

.............................................................................................................................................................................................................................

........................

7

3

6

5

2

4

1. Ein-/Aus- und Menütaste

2. USB-Taste

3. AC-Steckdosen-Taste

4. AC-Steckdose

5. Schnelllade-USB (mit Qualcomm 3.0 kompatibel)

6. USB-Port 5 V/3 A

7. DC-Ausgang und -Eingang

(Hohlstecker mit 5,5 x 2,1mm)

1

7

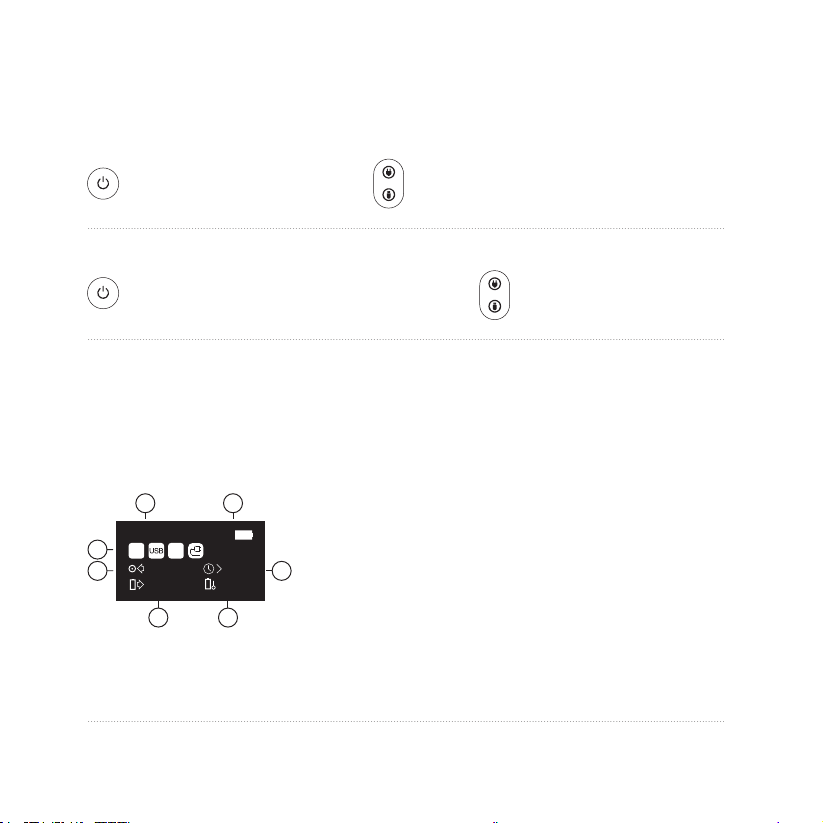

TASTENFUNKTIONS

.............................................................................................................................................................................................................................

HAUPTSTEUERUNG

• Zum Einschalten drücken

• Zum Ausschalten drücken

• AC-Steckdose ein-/ausschalten

• USB-Ports ein-/ausschalten

MENÜSTEUERUNG

• Zum Öffnen des Menüs zwei Mal drücken

• Zum Auswählen drücken

BILDSCHIRM

OLED-Bildschirm mit Echtzeit-Metriken

1. Akkutemperatur

2. Akku-Ausgangsleistung (Watt)

3. Eingangsleistung (Watt)

4. Symbolanzeige

5. Verbleibende Akkukapazität

6. Akkustand (+/- 1%)

7. Verbleibende Ladezeit

Hinweis: Die Berechnung basiert auf einer optimalen Eingangsversorgung für Ihr Gerät und dem Omnicharge-Akkustand.

4

3

5 6

73.000 W•h

AC

DC

34.00 W

65.02 W

100%

99:99

24.3 °C

12

7

• Nach oben

• Nach unten

8

MENÜFÜHRUNG

.............................................................................................................................................................................................................................

DC-AUSGANG

Schalten Sie den DC-Ausgang ein und legen Sie die Spannung fest.

WANDSTECKDOSE

Wählen Sie, ob die Ausgangsspannung der dreipoligen AC-Steckdose 230VAC oder 300V

HVDC betragen soll.

USB

Wählen Sie, ob der USB-Ausgang beim Einschalten Ihres Omnicharge ein- oder ausgeschaltet sein soll.

BILDSCHIRM AUS

Legen Sie hier die Zeitspanne bis zum automatischen Ausschalten des OLED-Bildschirms fest. Die Grundeinstellung ist 1 Minute.

AUTOMATISCHES AUSSCHALTEN

Wählen Sie, ob Omnicharge sich automatisch ausschalten soll oder nicht.

KÜHLGEBLÄSE

Wählen Sie, ob das Kühlgebläse aktiviert oder deaktiviert sein soll.

TEMPERATUR

Wählen Sie hier Fahrenheit oder Celsius aus.

INFO

Hier finden Sie Modellname, Kapazität, Firmwareversionsnummer und Seriennummer.

9

BILDSCHIRM-SYMBOL

.............................................................................................................................................................................................................................

AC

230-V-AC-AUSGANG

Die 230-V-AC-Steckdose ist aktiviert.

HV

300-V-HVDC-AUSGANG

DC

300-V-HVDC (Hochspannungs-DC) ist aktiviert.

DC

EINSTELLBARER DC-AUSGANG

Der einstellbare Bereich „1V–24V DC“ ist aktiviert.

USB-AUSGANG

Die USB-Ports sind eingeschaltet.

LADE-EINGANG

Ihr Omnicharge wird geladen.

OPTIMALES LADEN

Omnicharge wird mit der maximalen Leistung geladen.

SOLARLADUNG

Omnicharge wird mit Solarenergie geladen.

DEAKTIVIERTES KÜHLGEBLÄSE

Das Kühlgebläse ist deaktiviert.

Hinweis: Im ausgeschalteten Zustand kann die Ladezeit länger sein.

10

.............................................................................................................................................................................................................................

..........................................................................................................................................................................................................................................................................................................................................................................................................................................................

.....................................

SCHUTZ VOR NIEDRIGER TEMPERATUR

Die Akkutemperatur ist zu niedrig und der Ladestromkreis wird abgeschaltet.

ÜBERLASTUNGSSCHUTZ

Ihr Gerät verbraucht zu viel Strom. Omnicharge begrenzt seine Ausgangsleistung oder schaltet diese ab.

ÜBERHITZUNGSSCHUTZ

Die Temperatur des Akkus oder der Leiterplatte ist zu hoch. Omnicharge begrenzt seine Eingangs- und Ausgangsleistung oder schaltet diese ab.

ÜBERSPANNUNGSSCHUTZ

Die Eingangsspannung am Hohlstecker überschreitet seine 36-V-Grenze. Der Eingangs-Ladestromkreis wird abgeschaltet.

LIEFERUMFANG

OMNI 20 AC-LADEGERÄT

Die Kabel für den DC-Ausgang können im Lieferumfang enthalten sein. Sie können weitere Kabel über unsere Website kaufen. Weitere Informationen zu verfügbarem Zubehör finden Sie unter www.omnicharge.co.

11

KUNDENDIENST

..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

.................................................................................................................................................................................................................................................................

Alle Omnicharge-Produkte wurden einer Qualitätskontrolle unterzogen. Wenn sich Ihr Omnicharge oder Omnicharge-Zubehör nicht ordnungsgemäß verhält, stellen Sie die Verwendung des Produkts sofort ein und kontaktieren Sie uns unter support@omnicharge.co.

FOLGEN SIE UNS

https://www.facebook.com/omnicharge

https://www.instagram.com/omnicharge

https://www.youtube.com/c/omnicharge

https://twitter.com/omni_charge

12
