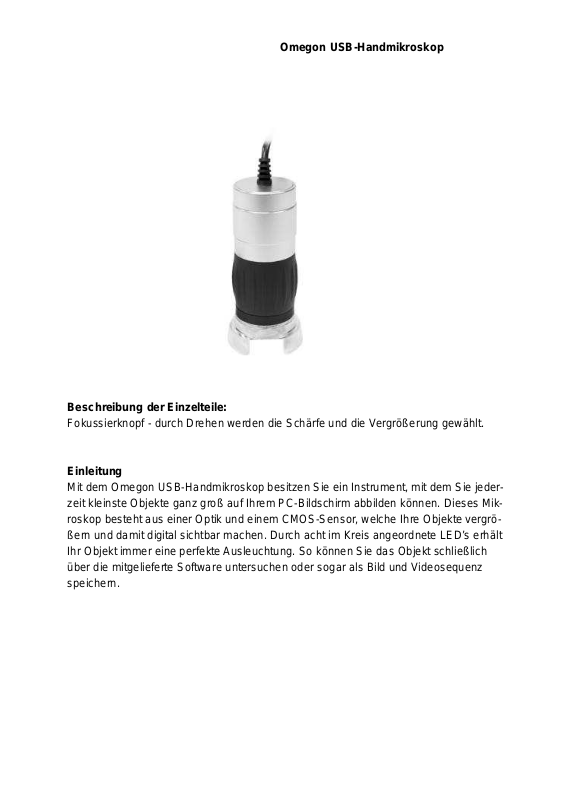

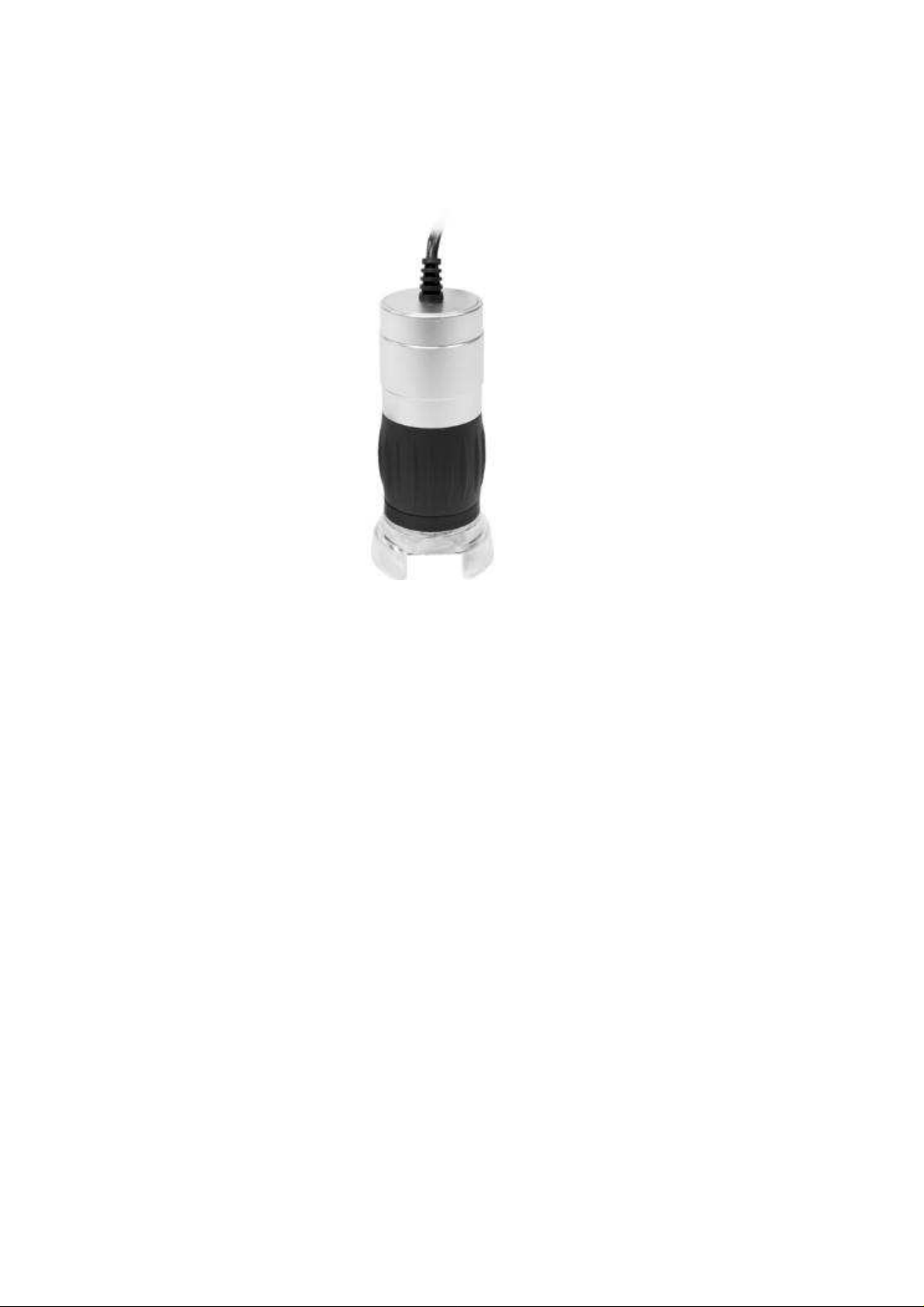

Beschreibung der Einzelteile:
Fokussierknopf - durch Drehen werden die Schärfe und die Vergrößerung gewählt.
Einleitung
Mit dem Omegon USB-Handmikroskop besitzen Sie ein Instrument, mit dem Sie jederzeit kleinste Objekte ganz groß auf Ihrem PC-Bildschirm abbilden können. Dieses Mikroskop besteht aus einer Optik und einem CMOS-Sensor, welche Ihre Objekte vergrößern und damit digital sichtbar machen. Durch acht im Kreis angeordnete LED’s erhält
Ihr Objekt immer eine perfekte Ausleuchtung. So können Sie das Objekt schließlich
über die mitgelieferte Software untersuchen oder sogar als Bild und Videosequenz
speichern.
Aufbau und Installation
Die Lieferung Ihres Mikroskops besteht aus dem Gerät mit USB-Kabel und einer
Software-CD. Stellen Sie vor der Installation sicher, dass Ihr Computer über die nötige
Hardware verfügt, wie z.B. USB 2.0 Anschluss und Windows XP, Vista, Win7, Win8
oder Mac 10.4.
1. Stecken Sie das Kabel des Mikroskops in den USB-Port Ihres PCs. Die
LED-Beleuchtung blitzt dabei kurz auf, was bedeutet, dass das Kabel eine
funktionierende Verbindung besitzt.
2. Legen Sie die mitgelieferte CD in Ihr CD-Laufwerk

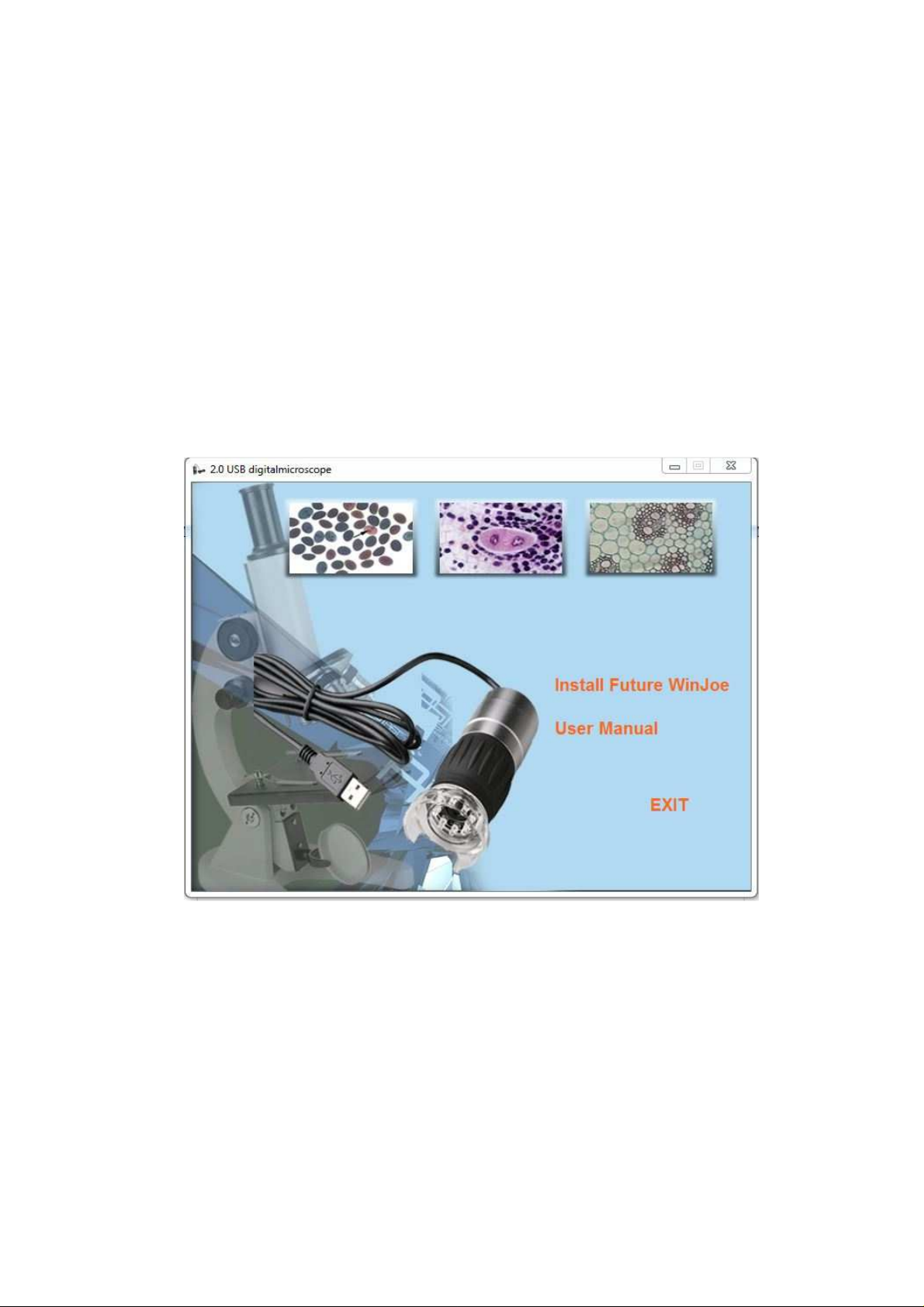

3. Es erscheint das Startfenster der Installations-CD. Bitte klicken Sie auf "Install Future
WinJoe"

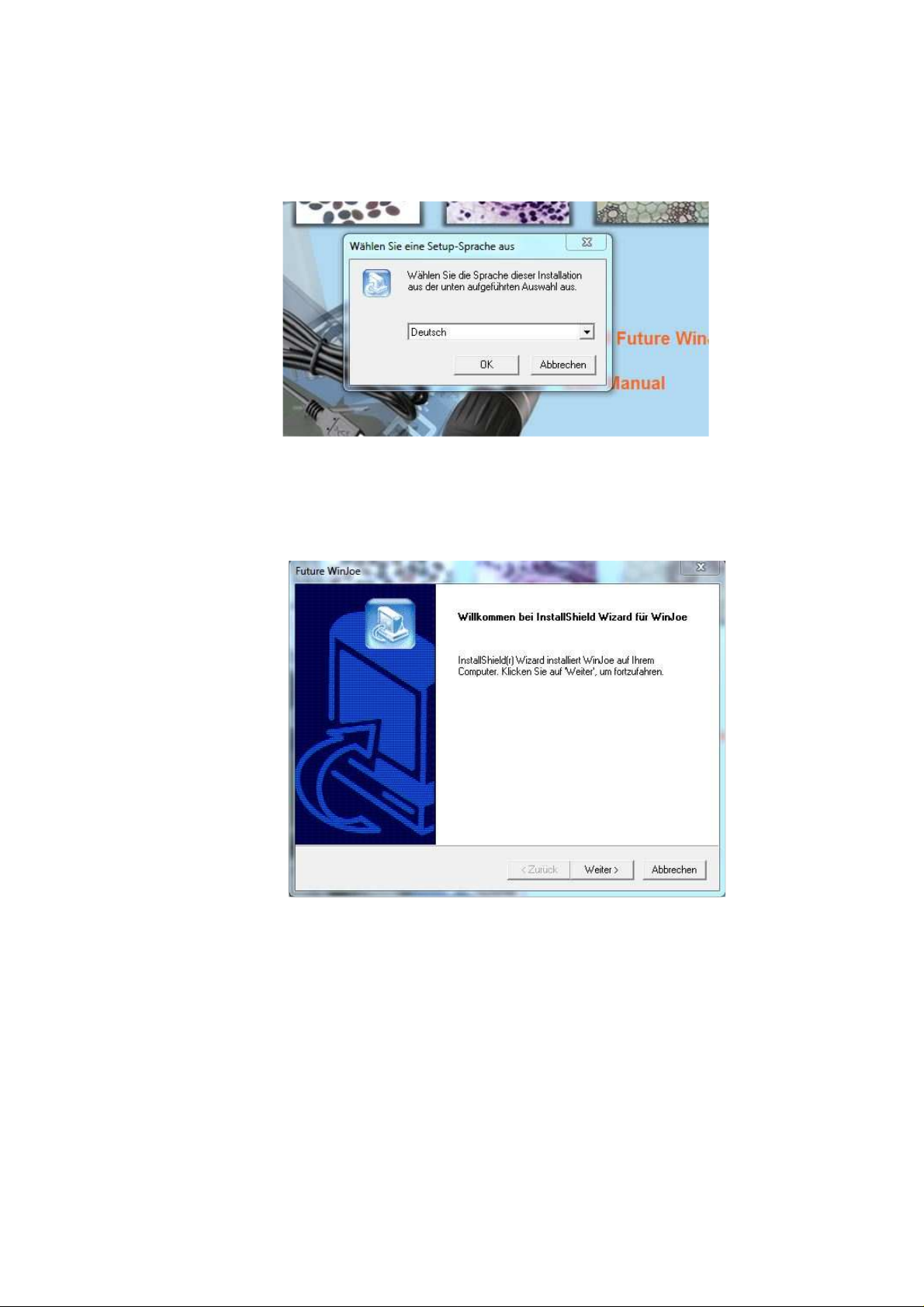

4. Ein kleines Fenster fordert Sie auf, Ihre Sprache auszuwählen. Sie können z.B.
Deutsch, Englisch, Französisch, Japanisch, Russisch oder Spanisch wählen. Klicken
Sie nach der Auswahl auf OK.
5. Das
Willkomen-Fenster erscheint, bestätigen Sie mit "Weiter"

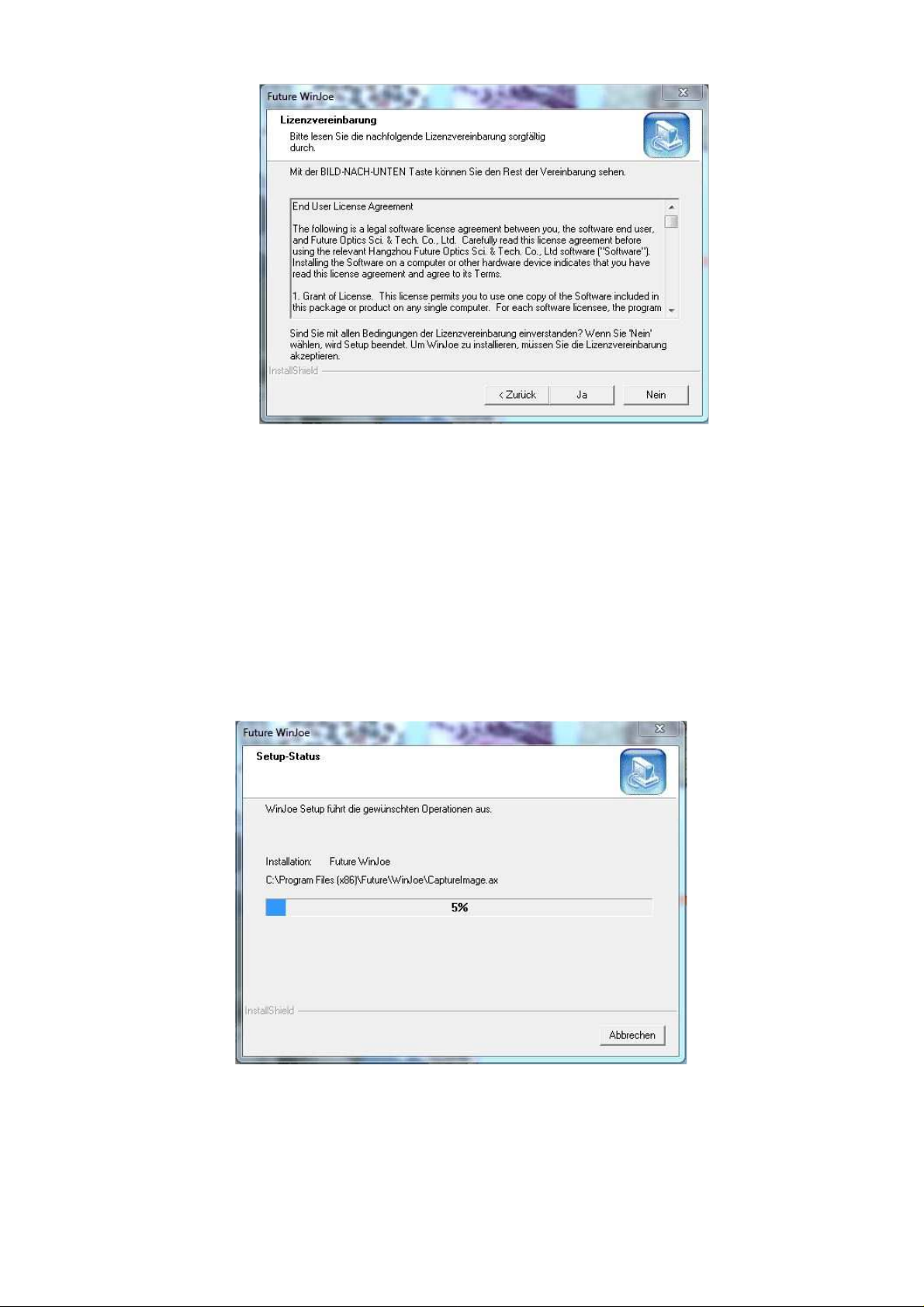

6. Nun erscheint eine Lizenzvereinbarung. Für eine weitere Installation müssen Sie
diese mit "Ja" bestätigen.
7. Die Installation startet. Warten Sie, bis der Installationsprozess vollständig
abgeschlossen ist.

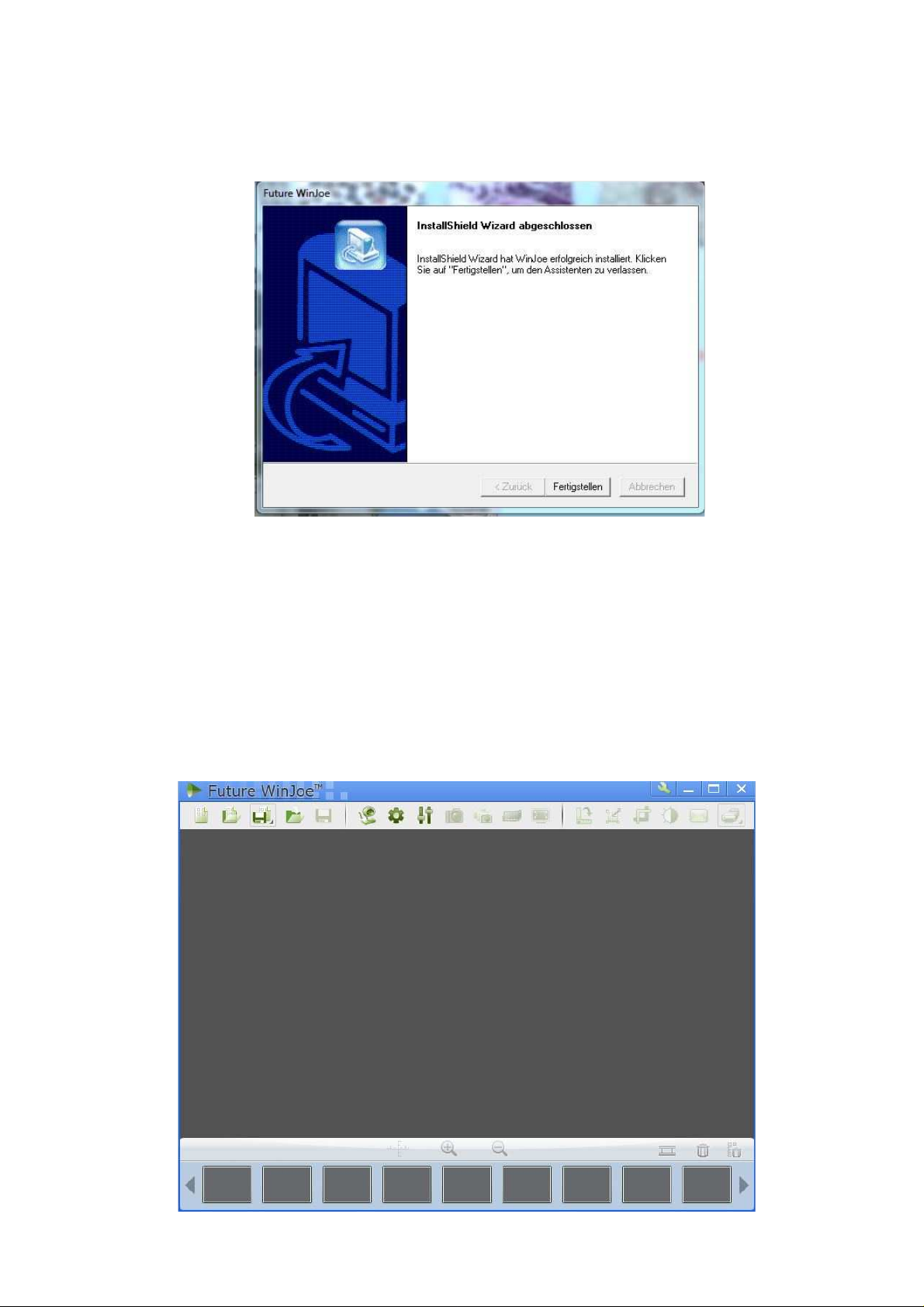

8. Klicken Sie zum Abschluss auf "Fertigstellen". Die Software ist nun installiert und
kann verwendet werden.
Beobachtung und Aufnahme von Bildern mit dem USB-Mikroskop
Starten Sie das Programm Future Win Joe, das nun auf Ihrem Computer installiert ist.
Nach Programmstart erscheint das folgende Startfenster, von dem aus Sie alle weiteren
Funktionen ausführen können:
Auf der großen grauen Fläche wird das Livebild dargestellt, welches das Mikroskop
liefert.
1. Achten Sie darauf, dass das USB-Mikroskop noch an Ihren USB-Port angeschlossen
ist. Klicken Sie danach auf das Webcam-Symbol.
2. Auf der zuvor grauen Fläche erscheint nun das Livebild des Mikroskops. Noch wird
das Bild unscharf sein. Setzen Sie das Mikroskop auf ein Objekt, z.B. ein kariertes Blatt
Papier, und drehen Sie langsam den Fokussierknopf, bis das Livebild ein scharfes Bild
zeigt.
3. Klicken Sie nun mit dem Mauszeiger auf das Kamerasymbol
Damit wird ein Foto erzeugt und im hinterlegten Medienordner
abgespeichert. In der unteren Leiste des Programmfensters sehen Sie eine Vorschau
der gespeicherten Bilder.
4. Klicken Sie wieder auf das Webcam-Symbol, damit erneut das
Livebild des Mikroskops dargestellt wird.
Aufnahme eines Videos
1. Um ein Video des Objektes aufzunehmen, klicken Sie auf das Filmstreifen-Symbol.
2. Die Aufnahme startet und im unteren Bereich des Fensters wird Ihnen die bereits
gelaufene Aufnahmezeit angezeigt. Durch einen erneuten Klick auf das
Filmstreifen-Symbol beenden Sie die Aufnahme. Der fertige Film wird im Future Win Joe-Medienordner abgelegt.
Vergrößerung ändern
Das USB-Mikroskop bietet Ihnen Vergrößerungen von 40-fach und 200-fach. Sie
ändern die Vergrößerung, indem Sie das Fokussierrad so lange drehen, bis Sie eine
veränderte Vergrößerung feststellen.
Weitere Funktionen
Bildbearbeitung:
Nachdem Sie ein Bild aufgenommen haben, können Sie in der Vorschau mit der Maus
ein Bild auswählen. Danach werden die zuvor
ausgegrauten Bearbeitungstools aktiviert.
Mit diesen Symbolen können Sie Ihr aufgenommenes Bild: drehen, die Größe ändern,
zuschneiden, durch Filter bearbeiten und sogar drucken oder per E-Mail verschicken.
Außerdem ist es möglich, das Bild über die Ordner- und
Diskettensymbole separat abzuspeichern oder zu importieren.
Kameraeinstellungen:
Über das Symbol Kameraeinstellungen wählen Sie die Eigenschaften der
Kamera aus. Dort können Sie Helligkeit, Kontrast aber auch die Belichtungszeit
einstellen. Es ist jedoch empfehlenswert die Einstellungen auf der Funktion "Standard"
zu lassen. Falls Sie nach der Verstellung der einzelnen Schieberegler wieder zur
ursprünglichen Einstellung zurückkehren wollen, klicken Sie dazu einfach auf
"Standard".
Erfassungseinstellungen:
Über das Symbol Erfassungseinstellung wählen Sie das Video- und Bildformat
sowie die gewünschte Auflösung und den Ort, an dem die Dateien gespeichert
werden sollen.
Empfohlene Systemvoraussetzungen
Betriebssystem: Windows XP, Vista, Windows7, Windows8, OS10.4
Pentium 4 2,0 GHz oder mehr
512 MB DDR RAM
USB 2.0 Port
Technische Daten
Sensor
1/3.2” 2.0 Mega Pixel CMOS
Max. Auflösung 1600x1200 Pixel
USB Port 2.0
Frame Rate 7.5 fps mit 1600x1200
Vorschau Modus 1600x1200, 1280x1024, 640x480, 320x240
Empfindlichkeit 1.0V/Lux bei 550nm
Spektrale Empfindlichkeit 400-1000nm
Verschluss-Typ ERS (electronic rolling shutter)
Weißabgleich automatisch
USB Kabellänge 1,5 Meter
Betriebssystem Win XP, Vista, Win 7, 8, OS10.4
