Omega SBLT2 User guide

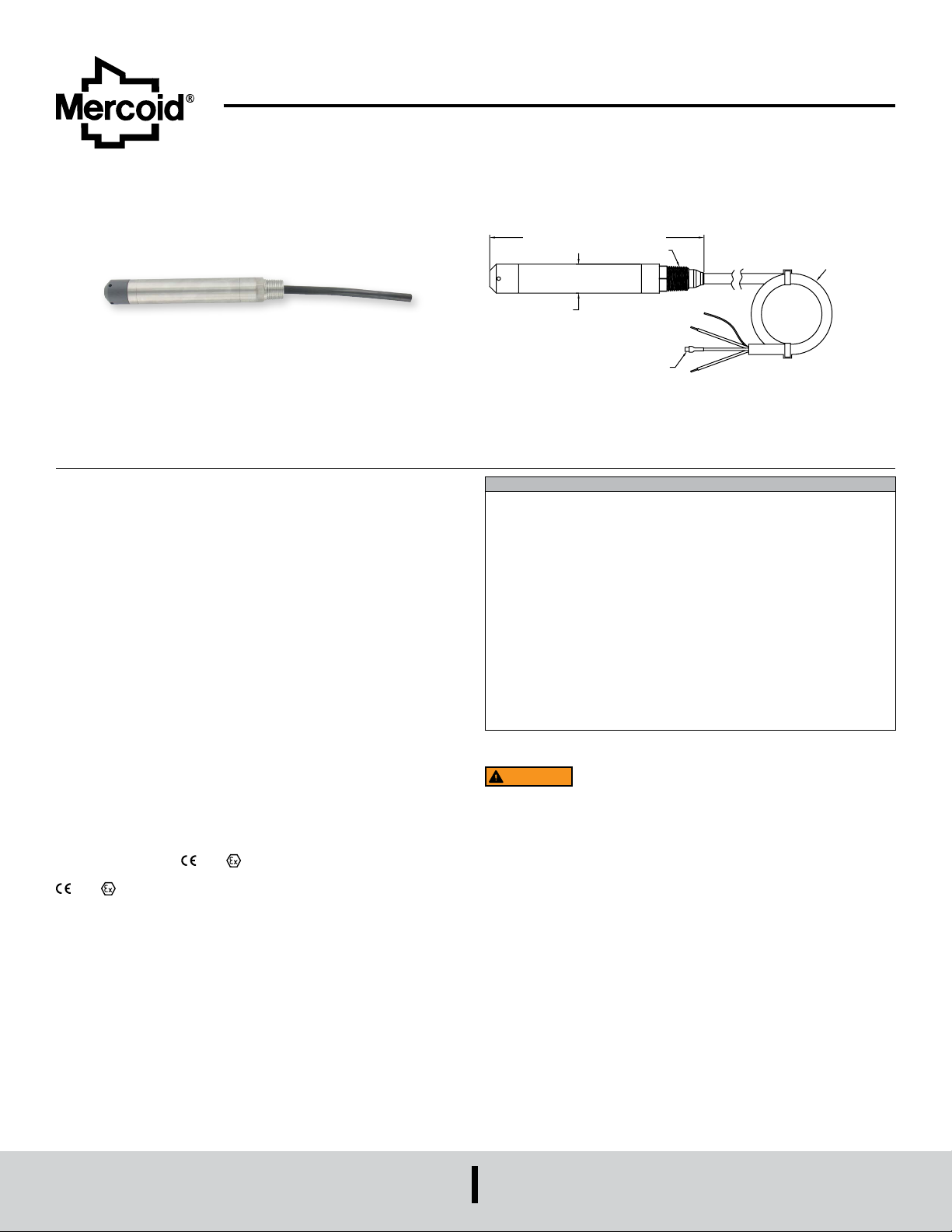

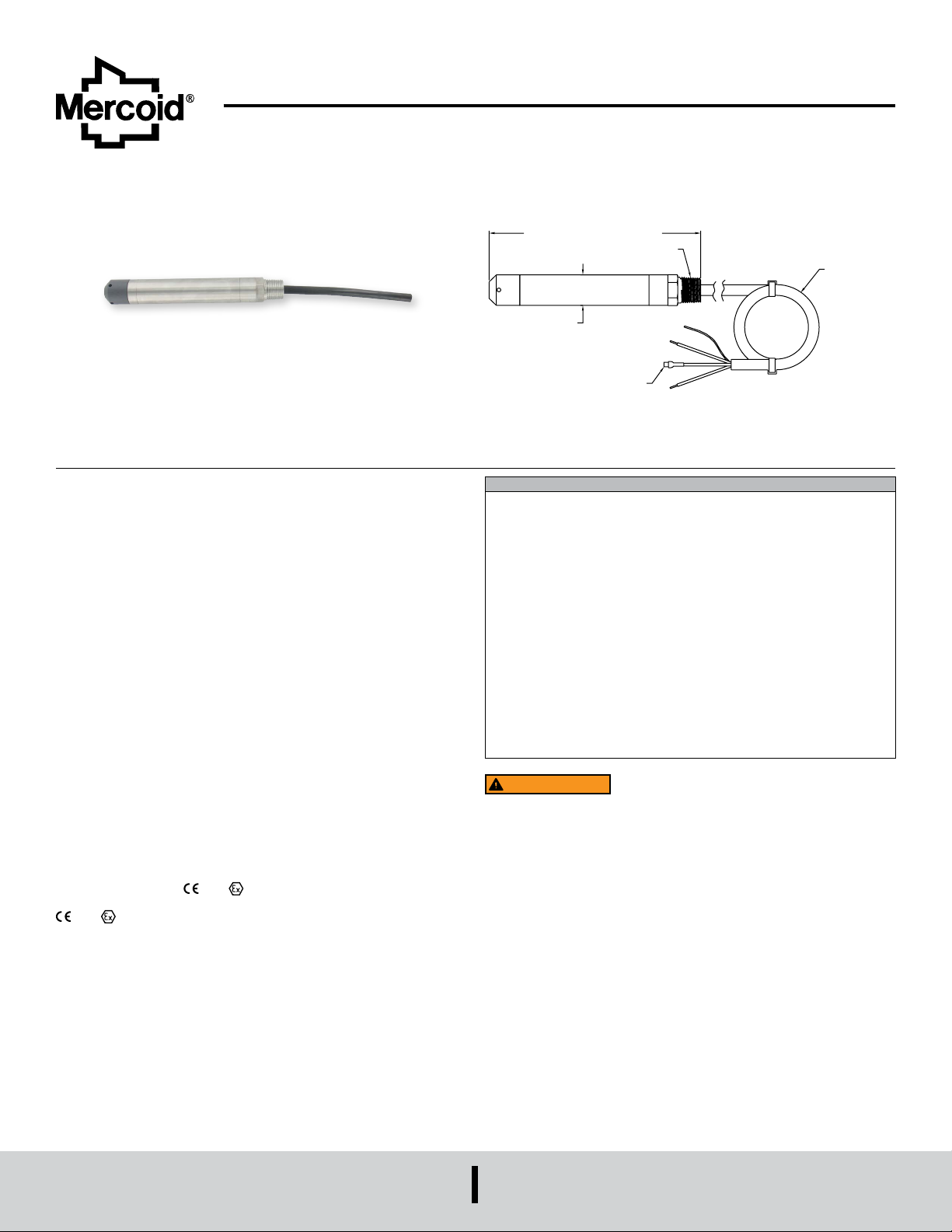

Series SBLTX Submersible Level Transducer

BREATHER TUBE

SUBMERSIBLE

7-3/16 [182.56] TO 7-7/16 [188.91]

Specications - Installation and Operating Instructions

Bulletin L-37

The Series SBLTX Submersible Level Transducer is manufactured for years of
trouble free service. The transducer consists of a piezoresistive sensing element,
encased in a 316 SS housing. Bullet nose design protects diaphragm from damage.
Comes equipped with a 270-pound tensile strength, shielded, vented cable. Ventilation
tube in the cable automatically compensates for changes in atmospheric pressure
above the tank.

Intrinsic Safety Approval Classication

The SBLTX is UL listed for use in Hazardous (Classied) Locations. The protection

method is by Intrinsic Safety, “ia”. It was investigated by UL under UL Standard 913
8th Edition, CAN/CSA C22.2 No. 60079-0:15 and CAN/CSA C22.2 No. 60079-11:14.

Hazardous (Classied) Location Intrinsically Safe For:

Class I Div. 1 Groups A,B,C,D

Class II Div. 1 Groups E,F,G

Class III Div. 1
Class I Zone 0 AEx ia IIC T4 Ga
Zone 20 AEx ia IIIC T135°C Da
Ex ia IIC T4 Ga
Ex ia IIIC T135°C Da

Ta = -20°C to 80°C (ETFE Cable)
Ta = -20°C to 65°C (Polyurethane Cable)

Install in accordance with Control Drawing 001833-43.
See Control Drawing 001833-43 for Entity Parameters.

1/2 NPT

Ø1 [Ø25.40]

SPECIFICATIONS

Service: Compatible liquids.

Wetted Materials: Body: 316 SS, 316L SS; Bullet nose: PVC; Cable: Polyether

polyurethane or ETFE; Seals: Fluoroelastomer.

Accuracy: ±0.25% of FS.
Temperature Limit: ETFE cable equipped -4 to 176°F (-20 to 80°C); Polyurethane

cable equipped -4 to 149°F (-20 to 65°C).

Compensated Temperature Range: -4 to 176°F (-20 to 80°C).
Thermal Effect: Less than ±0.02% FS/ °F.
Pressure Limit: 2X FS.
Power Requirement: 10-28 VDC.
Output Signal: 4-20 mA DC, 2-wire.
Response Time: 50 ms.
Max. Loop Resistance: 900 Ω.
Electrical Connections: Wire pigtail.
Mounting Orientation: Suspended in tank below level being measured.
Weight: 2.2 lb (1.0 kg).
Compliance: CE, UKCA, See Intrinsic Safety Approval Classication.

WARNING

Use with approved safety barriers using entity evaluation.

CABLE

ATEX: EU Type Certicate NO. DEMKO 18 ATEX 2080
ATEX STANDARDS: EN 60079-0, EN 60079-11

ATEX CLASSIFICATION:
(ETFE Cable)) (-20°C ≤ Tamb ≤ 65°C (Polyurethane Cable))

2813 II 1 D Ex ia IIIC T135°C Da (-20°C ≤ Tamb ≤ 80°C (ETFE Cable))
(-20°C ≤ Tamb ≤ 65°C (Polyurethane Cable))
IECEx Certicate of Conformity: IECEx UL 18.0086

IECEx STANDARDS: IEC 60079-0, IEC 60079-11

IECEx CLASSIFICATION: Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤ 80°C (ETFE Cable))
(-20°C ≤ Tamb ≤ 65°C (Polyurethane Cable))
Ex ia IIIC T135°C Da (-20°C ≤ Tamb ≤ 80°C (ETFE Cable)) (-20°C ≤ Tamb ≤ 65°C
(Polyurethane Cable))
UKCA Ex: CERTIFICATE UL21UKEX2364

UKCA Ex STANDARDS: EN 60079-0, EN 60079-11

UKCA Ex CLASSIFICATION: II 1 G Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤80°C

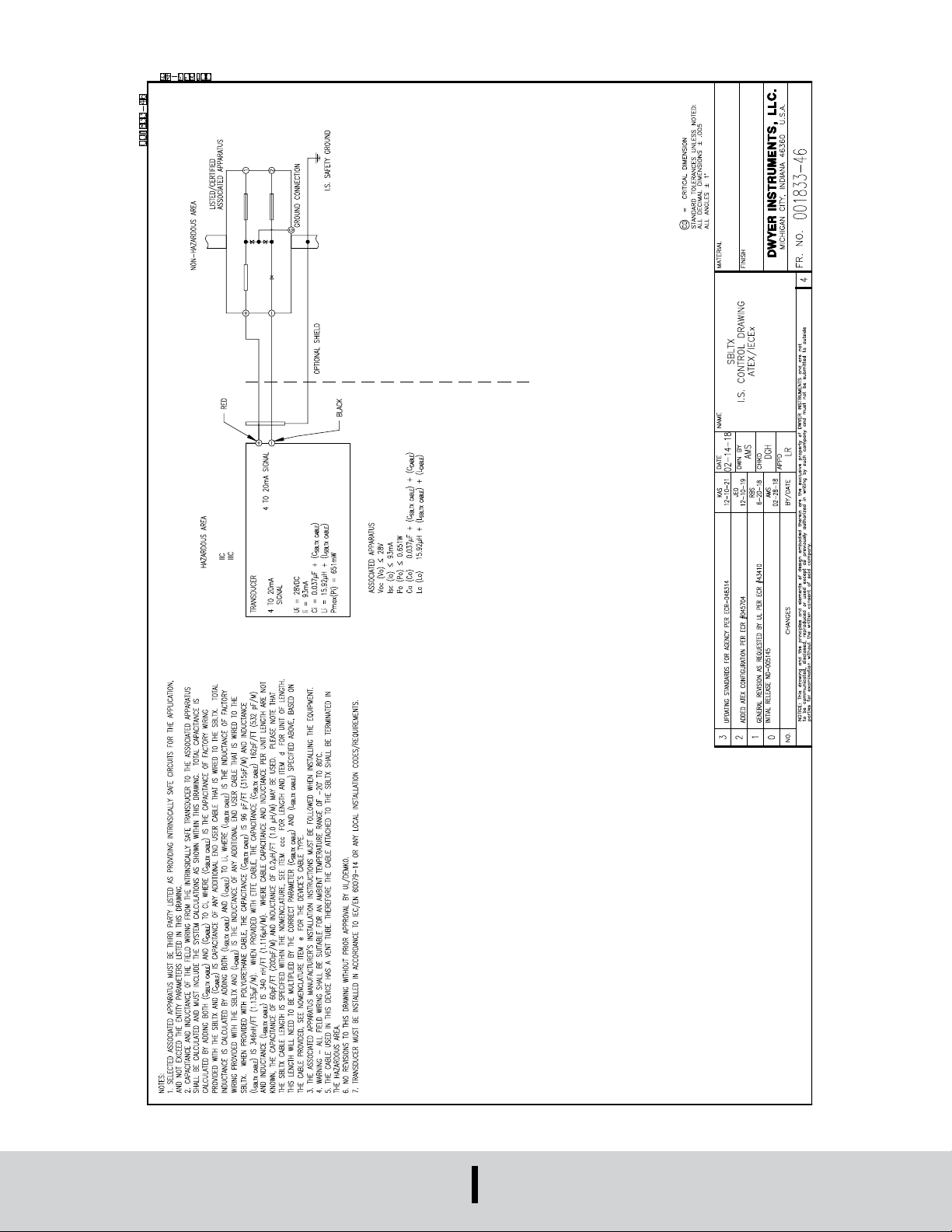

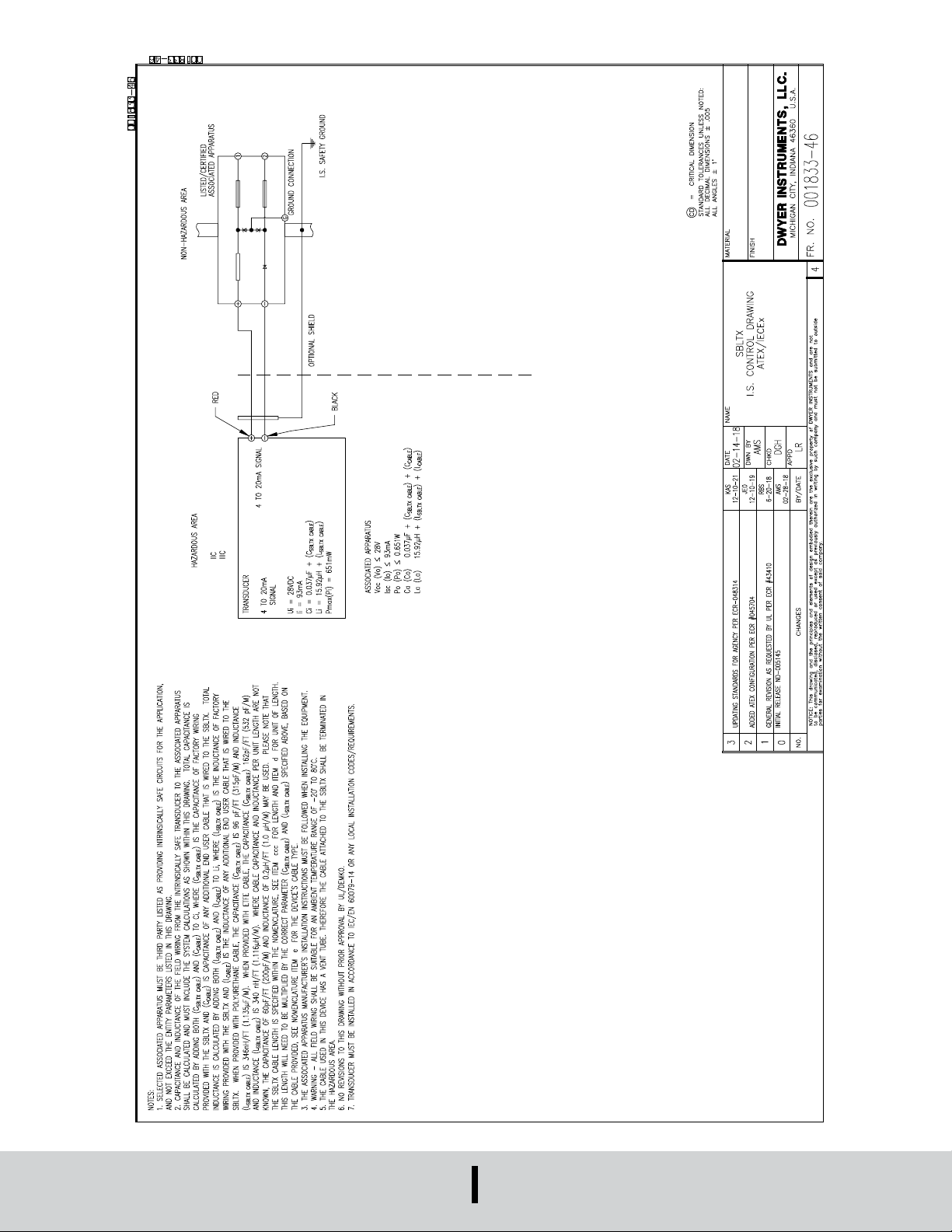

Install in accordance with Control drawing 001833-46

SEE CONTROL DRAWING 001833-46 FOR ENTITY PARAMETERS.

2813 II 1 G Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤ 80°C

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

CAUTION

BLACK [-]

designed for 120 or 240 VAC operation. Use only on 10-28 VDC.

INSTALLATION

1. Location: Select a location where the temperature of the transducer will be

between -4 and 176°F (-20 to 80°C) for ETFE cable or -4 and 149°F (-20 to
65°C) for polyurethane cable. Distance from the receiver is limited only by total

loop resistance.

2. Position: The transducer is not position sensitive. However all standard models are
originally calibrated with the unit in a position with the pressure connection
downward. Although they can be used at other an gles, for best accuracy it is
recommended that units be installed in the position calibrated at the factory.

3. Mounting: The transducer can be mounted via several methods. It can be
suspended from the electrical cable, it can be placed resting on the bottom of the
tank in either horizontal or vertical orientation, or it can be attached to a pipe or

hang wire by the 1/2˝ NPT male connection on the top of the housing.

4. Electrical Connections
Wire Length: The maximum length of wire connecting the transducer and receiver

is a function of wire size and receiver resistance. Wiring should not contribute more
than 10% of the receiver resistance to total loop resistance. For extremely long
runs (over 1000 feet), choose receivers with higher resistance to minimize the size
and cost of connecting leads. Where wiring length is under 100 feet, wire as small
as 22 AWG can be used.

5. Wiring: An external power supply delivering 10-28 VDC with minimum current

capability of 40 mA DC (per transducer) is required to power the control loop. See
Figure A for connection of the power supply, transducer and receiver. The range of
appropriate receiver load resistance (RL) for the DC power supply voltage available

is expressed by the formula:

Do not exceed specied supply voltage ratings. Permanent

damage not covered by warranty will result. This device is not

MAINTENANCE

After nal installation of the pressure transducer and its companion receiver, no routine

maintenance is required. A periodic check of system calibration is suggested. The

Series SBLTX transducer are not eld repairable and should be returned if repair
is needed (eld repair should not be attempted and may void warranty). Be sure to

include a brief description of the problem plus any relevant application notes. Contact
customer service to receive a return goods authorization number before shipping.

RL Max = Vps – 10 V
20 mA DC

Shielded cable is recommended for control loop wiring.

RED

PRESSURE

TRANSDUCER

Black wire is negative [-] and red wire is positive [+].

BLACK

mA

RECEIVER

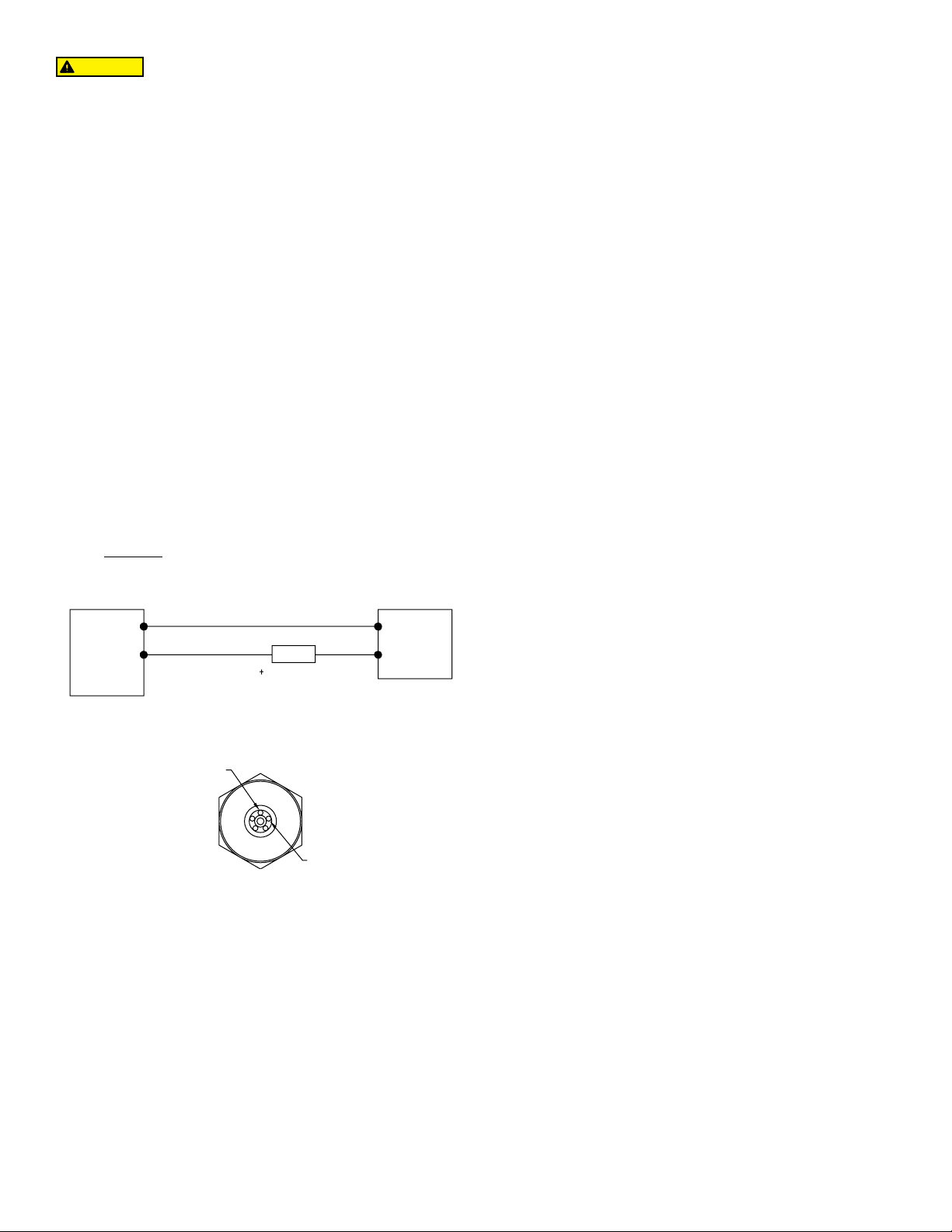

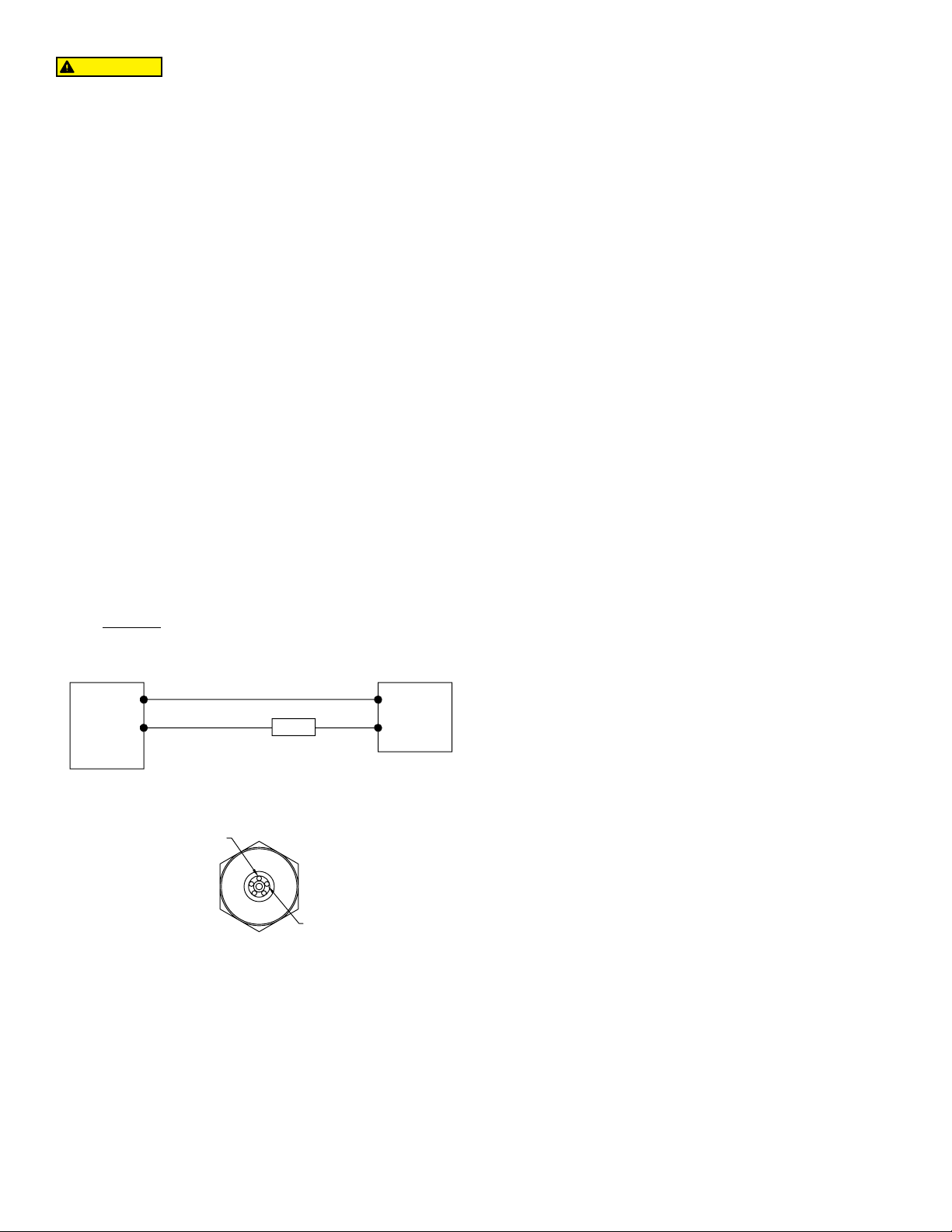

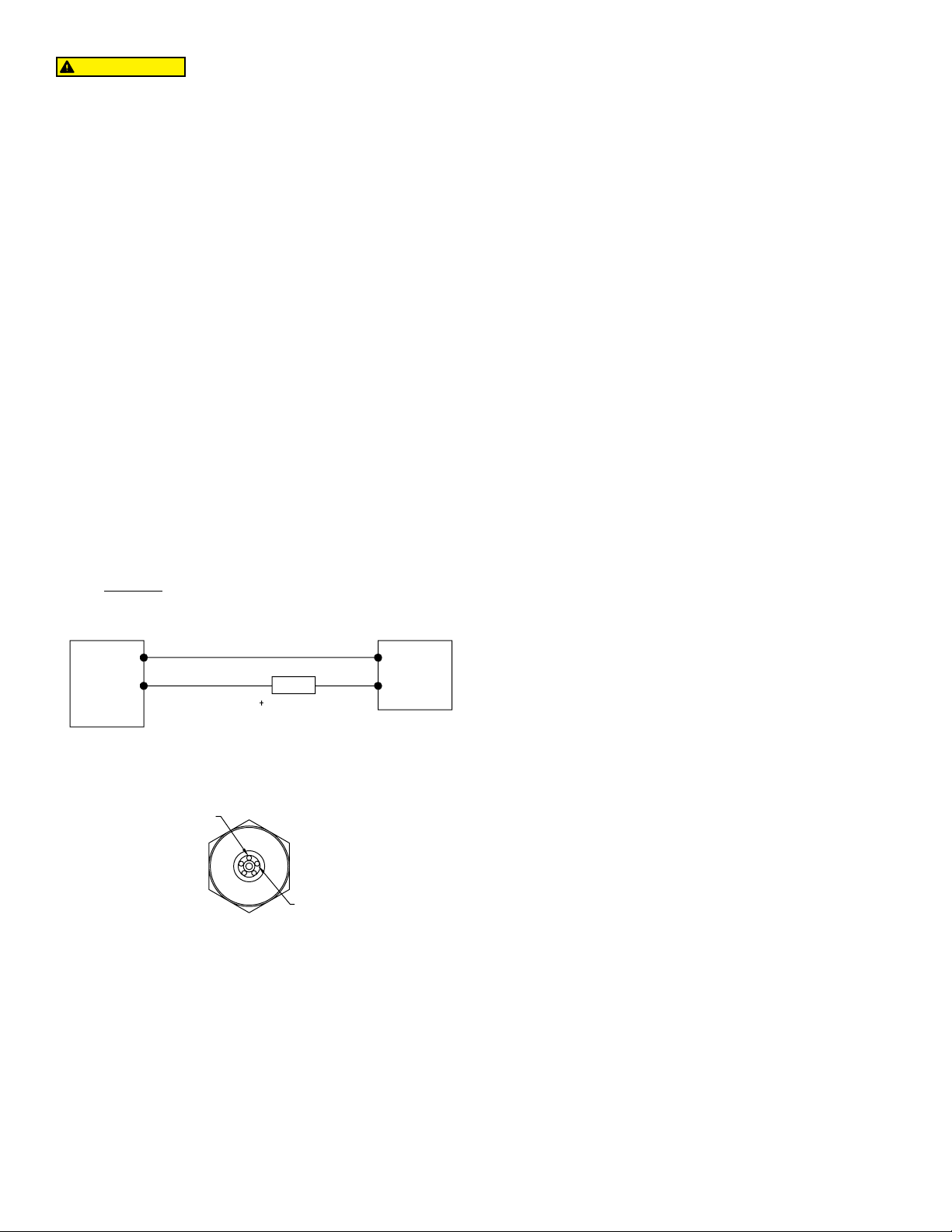

Figure A

RED [+]

Figure B

POWER
SUPPLY
10-28 VDC

-

≥

≥

”
“

”

“

”
“

≥

≥

”
“

”

“

”
“

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

Tauchpegelwandler der Serie SBLTX

7-3/16 [182,56] BIS 7-7/16 [188,91]

Technische Daten – Installation und Betriebsanleitung

Merkblatt L-37

Tauchpegelwandler der Serie SBLTX werden für jahrelange problemlose Wartung in

härtesten Anwendungen hergestellt. Der Wandler besteht aus einem piezoresistiven

Sensorelement, das in einem Gehäuse aus 316 Edelstahl integriert ist. Das Kugel-Design

schützt die Membran vor Beschädigungen. Wird mit einem abgeschirmtem, entlüfteten
Kabel mit einer Zugfestigkeit von 270 lb (122 kg) geliefert. Der Entlüftungsschlauch im

Kabel kompensiert automatisch Änderungen des atmosphärischen Drucks oberhalb des
Tanks.

Klassizierung der Zulassung für Eigensicherheit

Der SBLTX ist UL-gelistet für den Einsatz an gefährlichen (klassizierten) Standorten.

Die Schutzmethode erfolgt durch Eigensicherheit, "ia". Er wurde von UL gemäß
UL-Norm 913 8. Ausgabe, CAN/CSA C22.2 Nr. 60079-0:15 und CAN/CSA C22.2
Nr. 60079-11:14 untersucht.

Für die folgenden Gefahrenbereiche (klassiziert) eigensicher:

Klasse I Div. 1 Gruppen A,B,C,D

Klasse II Div. 1 Gruppen E,F,G

Klasse III Div. 1
Klasse I Zone 0 AEx ia IIC T4 Ga
Zone 20 AEx IA IIIC T135 °C Da
Ex ia IIC T4 Ga
Ex ia IIIC T135 °C Da

Ta = -20 °C bis 80 °C (ETFE-Kabel)
Ta = -20 °C bis 65 °C (Polyurethan-Kabel)

Gemäß Kontrollzeichnung 001833-43 installieren.
Siehe Kontrollzeichnung 001833-43 für Entitätsparameter.

1/2˝ NPT

Ø1

[Ø25,40]

ENTLÜFTUNGSSCHLAUCH

TECHNISCHE DATEN
Wartung: Kompatible Flüssigkeiten.
Benetzte Materialien: Körper: 316 Edelstahl, 316L Edelstahl; Kabel: Polyether-

Polyurethan oder ETFE; Dichtungen: Fluorelastomer.

Genauigkeit: ±0,25 % FS.
Temperaturgrenze: ETFE-Kabel ausgestattet für -4 bis 176 °F (-20 bis 80 °C);

Polyurethankabel ausgestattet für -4 bis 149 °F (-20 bis 65 °C).

Kompensierter Temperaturbereich: -4 bis 176 °F (-20 bis 80 °C).
Thermische Wirkung: Weniger als ±0,02 %/FS/°F.
Druckbereich: 2X FS.
Leistungsbedarf: 10−28 VDC.
Ausgangssignal: 4−20 mA DC, zwei Drähte.
Reaktionszeit: 50 msec.
Max. Messkreiswiderstand: 900 Ω.
Elektrische Anschlüsse: Draht-Pigtail.
Montageausrichtung: Aufgehängt im Tank unterhalb des gemessenen Pegels.
Gewicht 2,2 lb (1,0 kg).
Zulassungen: CE, UKCA, siehe Klassizierung der Zulassung für Eigensicherheit.

WARNHINWEIS

Verwendung mit zugelassenen Sicherheitsbarrieren durch
Entitätsbewertung.

TAUCHKABEL

ATEX: EU-Typenzulassung NO. DEMKO 18 ATEX 2080
ATEX-NORMEN: EN 60079-0, EN 60079-11
ATEX-KLASSIFIZIERUNG:
≤ 80 °C [ETFE-Kabel]) (-20 °C ≤ Tamb ≤ 65 °C [Polyurethankabel])

2813 II 1 D Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C [ETFE-Kabel])
(-20 °C ≤ Tamb ≤ 65 °C [Polyurethankabel])
IECEx-Konformitätszertikat: IECEx UL 18.0086
IECEx-NORMEN: IEC 60079-0, IEC 60079-11
IECEx-KLASSIFIZIERUNG: Ex ia IIC T4 Ga (-20 °C ≤ Tamb ≤ 80 °C [ETFE-Kabel])
(-20 °C ≤ Tamb ≤ 65 °C [Polyurethankabel])
Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C [ETFE-Kabel]) (-20 °C ≤ Tamb ≤ 65 °C
[Polyurethankabel])
UKCA Ex-Konformitätszertikat: CERTIFICATE UL21UKEX2364
UKCA Ex-NORMEN: EN 60079-0, EN 60079-11
UKCA Ex-KLASSIFIZIERUNG: II 1 G Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤80°C

Gemäß Kontrollzeichnung 001833-46 installieren

SIEHE KONTROLLZEICHNUNG 001833-46 FÜR ENTITÄTSPARAMETER.

2813 II 1 G Ex ia IIC T4 Ga (-20 °C ≤ Tamb

DWYER INSTRUMENTS, LLC

Postfach 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Tel.: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

VORSICHT

SCHWARZ [-]

Die angegebenen Versorgungsspannungswerte dürfen nicht
überschritten werden. Dauerhafte Schäden, die nicht durch

die Garantie abgedeckt sind, werden die Folge sein. Dieses Gerät ist nicht für den
120- oder 240-Volt-AC-Betrieb ausgelegt. Es darf nur mit 10-28 VDC verwendet werden.

INSTALLATION

1. Lage: Wählen Sie einen Ort, an dem die Temperatur des Wandlers zwischen

-4 und 176 °F (-20 bis 80 °C) für ETFE-Kabel oder -4 und 149 °F (-20 bis 65 °C)

für Polyurethankabel liegt. Der Abstand vom Empfänger wird nur durch den
Gesamt-Messkreiswiderstand begrenzt.

2. Position: Der Wandler ist nicht ortempndlich. Alle Standardmodelle werden

jedoch ursprünglich mit dem Gerät in einer Position mit dem Druckanschluss nach

unten kalibriert. Obwohl er in anderen Winkeln verwendet werden kann, wird für

beste Genauigkeit empfohlen, dass Geräte in der Position installiert werden, die im

Werk kalibriert wurde.

3. Montage: Der Messumformer kann über mehrere Methoden montiert werden.
Es kann vom elektrischen Kabel aufgehängt werden, es kann auf der Unterseite
des Tanks in horizontaler oder vertikaler Ausrichtung ruhend platziert werden, oder
es kann an einem Rohr oder Hängedraht mit dem 1/2" NPT Steckeranschluss an

der Oberseite des Gehäuses befestigt werden.

4. Elektrische Anschlüsse
Drahtlänge: Die maximale Länge des Kabels, das den Wandler und den

Empfänger verbindet, ist eine Funktion aus Kabelgröße und Empfängerwiderstand.

Das Kabel sollte nicht mehr als 10 % des Empfängerwiderstands zum Gesamt-

Messkreiswiderstand beitragen. Wählen Sie für extrem lange Strecken (über
1000 Fuß (300 m)) Empfänger mit niedrigem Widerstand, um die Größe und
Kosten der Verbindungskabel zu minimieren. Wo die Verdrahtungslänge unter 100
Fuß (30 m) liegt, kann Draht von nur 22 AWG verwendet werden.

INSTANDHALTUNG

Nach der endgültigen Installation des Druckwandlers und seines Begleitempfängers

ist keine routinemäßige Wartung erforderlich. Eine regelmäßige Überprüfung der
Systemkalibrierung wird empfohlen. Die Wandler der Serie SBLTX sind nicht vor
Ort reparierbar und sollten zurückgesandt werden, wenn eine Reparatur erforderlich
ist (eine Reparatur vor Ort sollte nicht durchgeführt werden und kann die Garantie
ungültig machen). Fügen Sie außerdem eine kurze Erläuterung des Problems sowie

relevante Anmerkungen bei. Bevor Sie das Produkt einschicken, holen Sie sich bitte

beim Kundendienst eine Warenrücksendenummer.

5. Verdrahtung: Für die Stromversorgung des Regelkreises ist ein externes Netzteil mit
10−28 VDC mit einer Mindeststromkapazität von 40 mA DC (pro Wandler) erforderlich.

Siehe Abbildung A für eine Darstellung der Verbindung von Stromversorgung,

Wandler und Empfänger. Der Bereich des geeigneten Empfängerlastwiderstands
(RL) für die verfügbare Spannung der Gleichstromversorgung wird durch die
folgende Formel ausgedrückt:

RL Max = Vps – 10 V
20 mA DC

Für die Steuerringleitung sollten abgeschirmte Kabel verwendet werden.

ROT

STROMVER-

DRUCKW-

ANDLER

SCHWARZ

mA

SORGUNG
10−28 VDC

+ EMPFÄNGER -

Abbildung A

Schwarzer Draht ist negativ [-] und roter Draht ist positiv [+].

ROT [+]

Abbildung B

≥

≥

”
“

”

“

”
“

≥

≥

”
“

”

“

”
“

DWYER INSTRUMENTS, LLC

Postfach 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Tel.: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

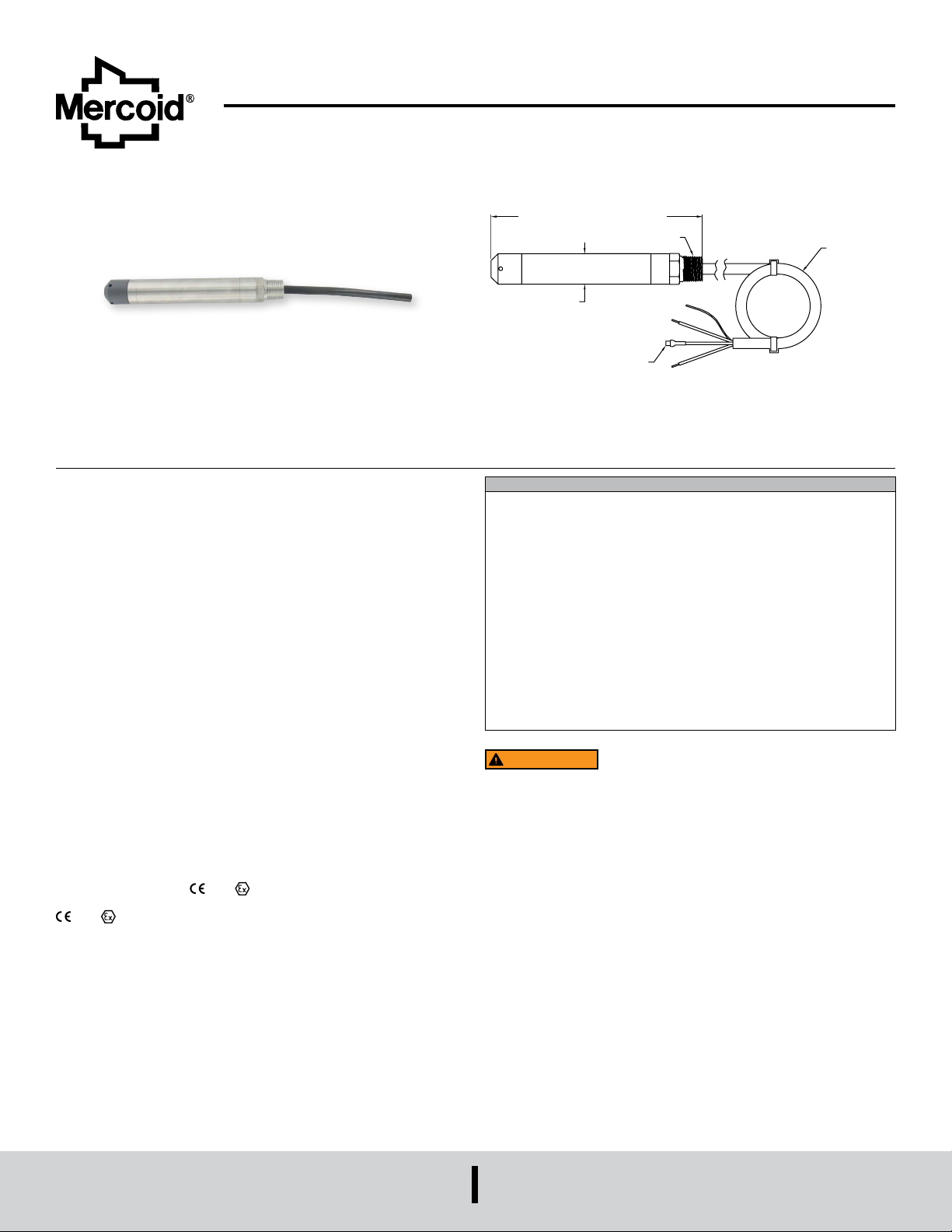

Transducteur de niveau submersible série SBLTX

TUBE RENIFLARD

SUBMERSIBLE

7-3/16 [182,56] À 7-7/16 [188,91]

Spécications - Installation et mode d’emploi

Bulletin L-37

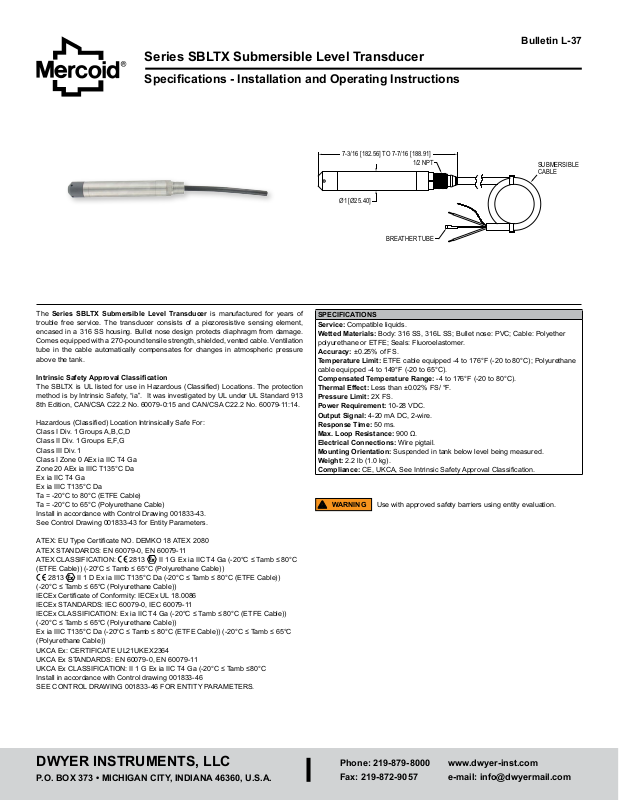

Le transducteur de niveau submersible série SBLTX est conçu pour des années
de service sans souci. Le transducteur est constitué d’un élément de détection
piézorésistif, enveloppé dans un corps en acier inoxydable 316. La conception
en forme d’obus protège la membrane des dommages. Il est équipé d’un câble à

résistance à la traction de 270 lb (123 kg), blindé et ventilé. Le tube de mise à l’air

libre du câble compense automatiquement les variations de pression atmosphérique
au-dessus du réservoir.

Classication d’homologation de sécurité intrinsèque

Le modèle SBLTX est enregistré UL pour une utilisation dans les zones dangereuses

(classées). La méthode de protection est la sécurité intrinsèque, « ia ». Elle a été

étudiée par UL en vertu de la norme UL 913 8e édition, CAN/CSA C22.2 n° 60079-0:15
et CAN/CSA C22.2 n° 60079-11:14.

Zone dangereuse (classée) à sécurité intrinsèque pour :

Classe I Div. 1 groupes A, B, C, D

Classe II Div. 1 groupes E, F, G

Classe III Div. 1
Classe I Zone 0 AEx ia IIC T4 Ga
Zone 20 AEx ia IIIC T135 °C Da
Ex ia IIC T4 Ga
Ex ia IIIC T135 °C Da

Ta = -20 °C à 80 °C (câble ETFE)
Ta = -20 °C à 65 °C (câble en polyuréthane)

Installer conformément au schéma de contrôle 001833-43.
Voir le schéma de contrôle 001833-43. pour les paramètres d’entité.

1/2 NPT

Ø1

[Ø25,40]

SPÉCIFICATIONS

Service: Liquides compatibles.

Matériaux mouillés: Corps: acier inoxydable 316, acier inoxydable 316L; Forme
d’obus: PVC ; Câble polyéther polyuréthane ou ETFE; Joints: uoroélastomère.

Précision: ± 0,25 % FS.
Limite de température : Câble ETFE équipé: -4 à 176 ºF (-20 à 80 °C); Câble en

polyuréthane équipé: -4 à 149 °F (-20 à 65 °C).

Plage de températures compensées: -4 à 176 °F (-20 à 80 °C)
Effet thermique: Moins de ± 0,02 %/FS/°F.
Limite de pression: 2X FS.
Puissance électrique nécessaire: 10 à 28 VCC.
Signal en sortie: 4 à 20 mA CC, deux ls.
Temps de réponse: 50 ms.
Résistance max. de la boucle: 900 Ω.
Raccordements électriques: Raccord exible.
Orientation de montage: Suspendu dans le réservoir au-dessous du niveau étant

mesuré.

Poids: 2,2 lb (1,0 kg).
Homologations: CE, UKCA, Voir Classication d’homologation de sécurité

intrinsèque.

AVERTISSEMENT

Utiliser avec des barrières de sécurité approuvées en
utilisant l’évaluation de l’entité.

CÂBLE

ATEX : Certicat de type UE n° DEMKO 18 ATEX 2080
NORMES ATEX : EN 60079-0, EN 60079-11
CLASSIFICATION ATEX :
(câble ETFE)) (-20 °C ≤ Tamb ≤ 65 °C (câble en polyuréthane))

2813 II 1 D Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C (câble ETFE))
(-20 °C ≤ Tamb ≤ 65 °C (câble en polyuréthane))
Certicat de conformité IECEx : IECEx UL 18.0086
NORMES IECEx : IEC 60079-0, IEC 60079-11
CLASSIFICATION IECEx : Ex ia IIC T4 Ga (-20 °C ≤ Tamb ≤ 80 °C (câble ETFE))
(-20 °C ≤ Tamb ≤ 65 °C (câble en polyuréthane))
Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C (câble ETFE)) (-20 °C ≤ Tamb ≤ 65 °C
(câble polyuréthane))
Certicat de conformité UKCA Ex: UL21UKEX2364
NORMES UKCA Ex: EN 60079-0, EN 60079-11
CLASSIFICATION UKCA Ex: II 1 G Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤80°C

Installer conformément au schéma de contrôle 001833-46

VOIR LE SCHÉMA DE CONTRÔLE 001833-46 POUR LES PARAMÈTRES
D’ENTITÉ.

2813 II 1 G Ex ia IIC T4 Ga (-20 °C ≤ Tamb ≤ 80 °C

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, ÉTATS-UNIS.

Téléphone: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

MISE EN GARDE :

NOIR [-]

Ne pas dépasser les tensions d’alimentation nominales

spéciées. Le non-respect de cette consigne entraînera

des dommages permanents non couverts par la garantie. Ce dispositif n’est pas conçu
pour un fonctionnement à 120 ou 240 VCA. Utiliser uniquement à 10 à 28 VCC.

INSTALLATION

1. Emplacement: Sélectionner un emplacement où la température du transducteur

se situera entre -4 et 176 °F (-20 et 80 °C) pour le câble ETFE ou -4 et 149 °F
(-20 et 65 °C) pour le câble en polyuréthane. La distance à partir du récepteur est

uniquement limitée par la résistance totale de la boucle.

2. Position: Le transducteur peut se positionner librement. Toutefois, tous les
modèles standard sont à l’origine étalonnés avec l’unité dans une position
orientant le raccord de pression vers le bas. Bien qu’ils puissent être utilisés sous
d’autres angles, pour une meilleure précision, il est recommandé que les unités
soient installées dans la position étalonnée à l’usine.

3. Montage: Le transducteur peut être monté par plusieurs méthodes. Il peut être
suspendu au câble électrique, il peut être placé reposant sur le fond du réservoir

en orientation horizontale ou verticale, ou il peut être xé à un tuyau ou en
accrochant le l près du raccord mâle de 1/2 po NPT sur la partie supérieure du

corps.

4. Raccordements électriques
Longueur de câble : La longueur maximale du câble de raccordement du

transducteur au récepteur dépend de la taille du câble et de la résistance du
récepteur. Le câblage ne doit pas contribuer à plus de 10 % de la résistance du
récepteur par rapport à la résistance totale de la boucle. Pour les longues distances

(supérieures à 1 000 pieds [304,8 mm]), choisir des récepteurs avec une résistance
plus élevée an de réduire la taille et le coût des câbles de raccordement. Lorsque
la longueur de câble est inférieure à 100 pieds (30,5 m), un l aussi petit que
22 AWG peut être utilisé.

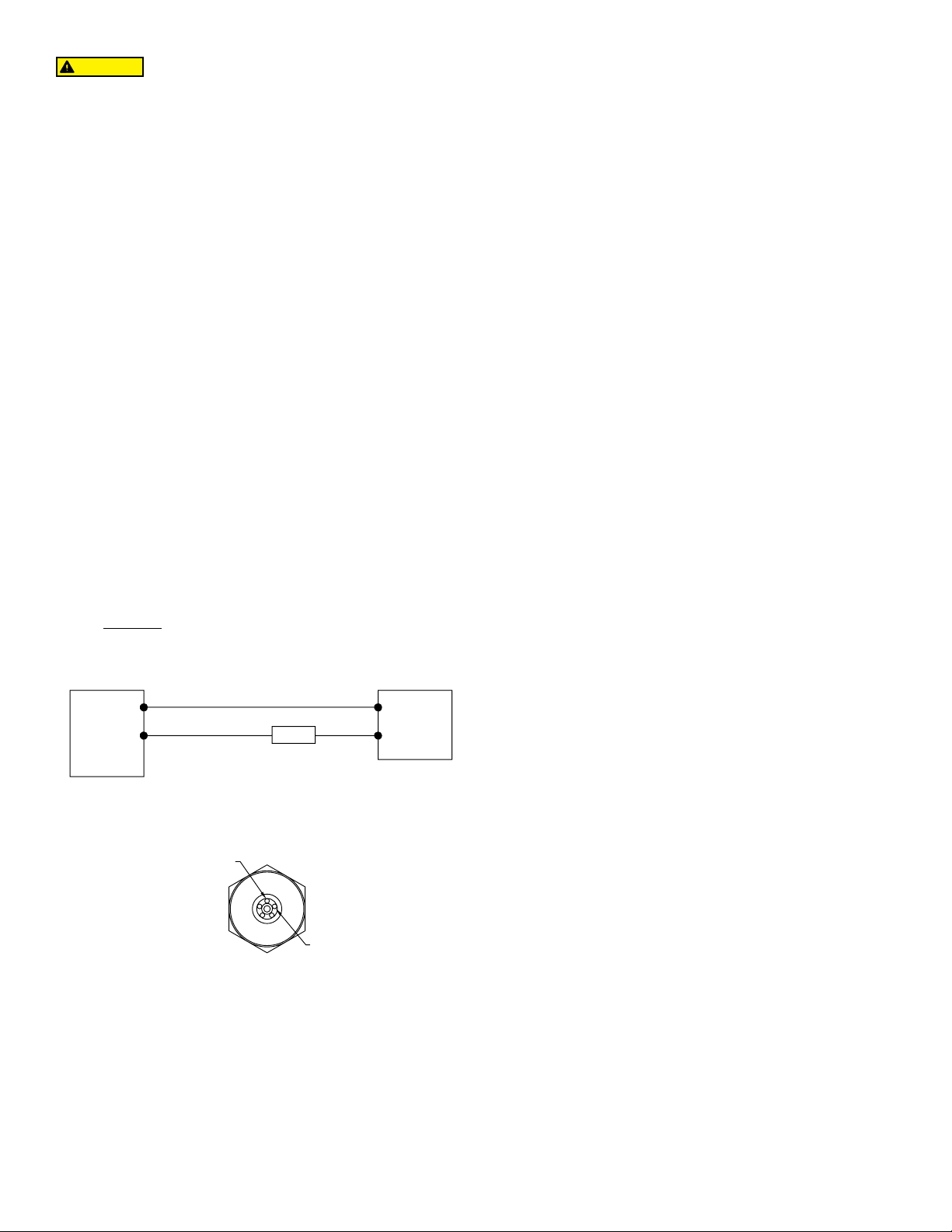

5. Câblage : Une alimentation externe fournissant entre 10 et 28 VCC avec une

capacité de courant minimum de 40 mA CC (par transducteur) est nécessaire pour
alimenter la boucle de contrôle. Voir gure A pour le raccordement à l’alimentation

électrique, transducteur et récepteur. La plage de charge de résistance appropriée
du récepteur (RL) pour la tension d’alimentation CC disponible s’exprime par la
formule suivante :

RL Max = Vps – 10 V
20 mA CC

L’utilisation d’un câble blindé est recommandé pour le câblage à boucle de contrôle.

ENTRETIEN

Après l’installation nale du transducteur de pression et de son récepteur aucun
entretien de routine n’est nécessaire. Une vérication périodique de l’étalonnage du

système est suggérée. Les transducteurs série SBLTX ne sont pas réparables sur
site et doivent être retournés si des réparations sont nécessaires (les tentatives de

réparation peuvent annuler la garantie). Prendre soin d’inclure une brève description

du problème ainsi que toute remarque utile sur les conditions d’utilisation. Contacter le
service client pour recevoir un numéro d’autorisation de retour de marchandise avant
de procéder au renvoi.

ROUGE

TRANSDUC-

TEUR DE

PRESSION

NOIR

mA

RÉCEPTEUR

Figure A

Le l noir est négatif [-] et le l rouge est positif [+].

Figure B

-

ROUGE [+]

ALIMENTATION
10 à 28 VCC

≥

≥

”
“

”

“

”
“

≥

≥

”
“

”

“

”
“

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, ÉTATS-UNIS.

Téléphone: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

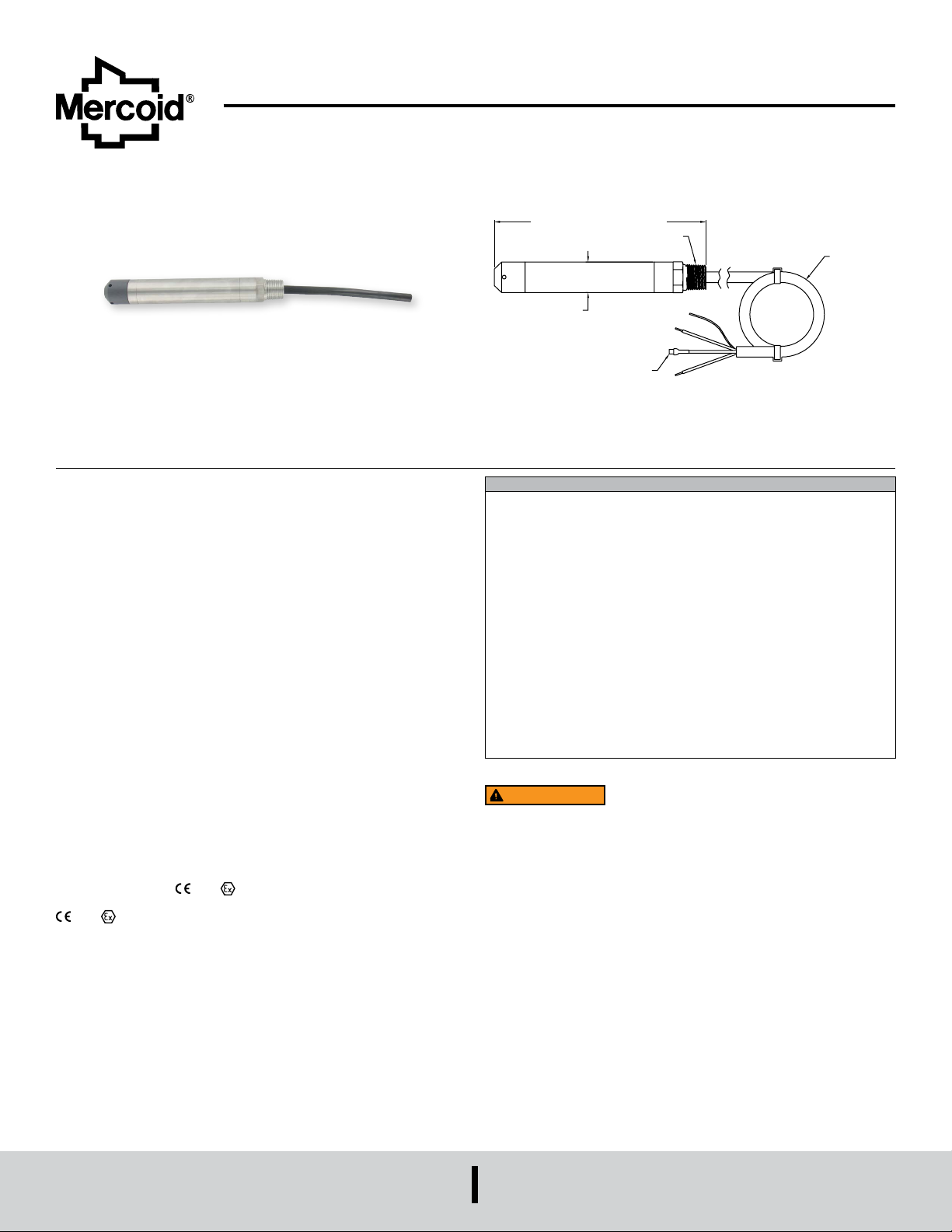

Transductor de nivel sumergible de la serie SBLTX

7-3/16 [182,56] A 7-7/16 [188,91]

Especicaciones: instrucciones de instalación y uso

Boletín L-37

El transductor de nivel sumergible de la serie SBLTX se fabrica para que preste
servicio durante años sin dar problemas. El transductor consta de un elemento de
detección piezorresistivo que está alojado en una carcasa de 316 SS. El diseño de
punta de la bala protege el diafragma de sufrir daños. Viene equipado con un cable
apantallado y ventilado que tiene una resistencia de 270 libras a la tracción. El tubo de
ventilación del interior del cable compensa automáticamente los cambios de presión
atmosférica existentes por encima del depósito.

Clasicación de la certicación de seguridad intrínseca

El SBLTX está homologado por UL para su uso en ubicaciones peligrosas (clasicadas).
El método de protección es por seguridad intrínseca, “ia”. Fue investigado por UL según
la norma UL 913 8.ª edición, CAN/CSA C22.2 n.º 60079-0:15 y CAN/CSA C22.2 n.º

60079-11:14.

Ubicación (clasicada como) peligrosa intrínsecamente segura para:

Clase I Div. 1 Grupos A, B, C, D

Clase II Div. 1 Grupos E, F, G

Clase III Div. 1
Clase I Zona 0 AEx ia IIC T4 Ga
Zona 20 AEx ia IIIC T135 °C Da
Ex ia IIC T4 Ga
Ex ia IIIC T135 °C Da

Ta = entre -20 °C y 80 °C (cable de ETFE)
Ta = entre -20 °C y 65 °C (cable de poliuretano)

Instálese conforme al esquema de control 001833-43.
Consulte en el esquema de control 001833-43 los parámetros de entidad.

1/2 NPT

[Ø25,40]

TUBO DE AIREACIÓN

ESPECIFICACIONES
Mantenimiento: líquidos compatibles.
Materiales humedecidos: cuerpo: 316 SS, 316L SS; punta de bala: PVC; cable:

poliuretano con base poliéter o ETFE; juntas: uoroelastómero.

Precisión: ±0,25 % FS.
Límite de temperatura: cable de ETFE suministrado entre -4 y 176 °F (-20 y 80 °C);

cable de poliuretano suministrado entre -4 y 149 °F (-20 y 65 °C).

Rango de temperatura compensado: entre -4 y 176 °F (-20 y 80 °C).
Efecto térmico: menos de ±0,02 %/ FS/ °F.
Límite de presión: 2X FS.
Potencia requerida: 10-28 V CC.

Señal de salida: 4-20 mA CC, 2 cables.

Tiempo de respuesta: 50 ms.
Máx. Resistencia de bucle: 900 Ω.
Conexiones eléctricas: espiral de cable.
Orientación para el montaje: suspendido dentro del depósito por debajo del nivel

que se está midiendo.

Peso: 2,2 lb (1,0 kg).
Certicaciones de agencia: CE, UKCA, consulte la Clasicación de la

certicación de seguridad intrínseca.

ADVERTENCIA

Empléese con barreras de seguridad autorizadas utilizando
la evaluación de entidades.

CABLE
SUMERGIBLE

ATEX: Certicado de tipo EU Nº DEMKO 18 ATEX 2080
NORMAS ATEX: EN 60079-0, EN 60079-11
CLASIFICACIÓN ATEX:
(cable de ETFE)) (-20 °C ≤ Tamb ≤ 65 °C (cable de poliuretano))

2813 II 1 D Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C (cable de ETFE))
(-20 °C ≤ Tamb ≤ 65 °C (cable de poliuretano))
Certicado de cumplimiento IECEx: IECEx UL 18.0086
NORMAS IECEx: IEC 60079-0, IEC 60079-11
CLASIFICACIÓN IECEx: Ex ia IIC T4 Ga (-20 °C ≤ Tamb ≤ 80 °C (cable de ETFE))
(-20 °C ≤ Tamb ≤ 65 °C (cable de poliuretano))
Ex ia IIIC T135 °C Da (-20 °C ≤ Tamb ≤ 80 °C (cable de ETFE)) (-20 °C ≤ Tamb
≤ 65 °C (cable de poliuretano))
Certicado de cumplimiento UKCA Ex: UL21UKEX2364
NORMAS UKCA Ex: EN 60079-0, EN 60079-11
CLASIFICATIÓN UKCA Ex: II 1 G Ex ia IIC T4 Ga (-20°C ≤ Tamb ≤80°C

Instálese conforme al esquema de control 001833-46

PARA VER LOS PARÁMETROS DE ENTIDAD, CONSULTE EL ESQUEMA 001833-46.

2813 II 1 G Ex ia IIC T4 Ga (-20 °C ≤ Tamb ≤ 80 °C

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA , EE. UU.

Teléfono: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

PRECAUCIÓN

NEGRO [-]

No sobrepase los valores de tensión de alimentación

especicados. Se producirán daños permanentes que no

están cubiertos por la garantía. Este dispositivo no está diseñado para funcionar
a una CA de 120 o 240 voltios. Utilícese solamente a 10-28 V CC.

INSTALACIÓN

1. Ubicación: seleccione un lugar donde la temperatura del transductor esté entre

-4 y 176 °F (-20 y 80 °C) para el cable de ETFE o entre -4 y 149 °F (-20 y 65 °C)

para el cable de poliuretano. La distancia desde el receptor solo está limitada por
la resistencia de bucle total.

2. Posición: el transductor no es sensible a la posición. Sin embargo, todos los
modelos estándar están calibrados originalmente con la unidad en una posición
con la conexión de presión hacia abajo. Aunque se pueden utilizar en otros
ángulos, para que la precisión sea mayor se recomienda que las unidades se
instalen en la posición calibrada en la fábrica.

3. Montaje: el transductor se puede montar utilizando varios métodos. Se puede
suspender del cable eléctrico, se puede colocar descansando en la parte inferior
del depósito con una orientación horizontal o vertical, o se puede conectar a una

tubería o colgar el cable por la conexión macho 1/2˝ NPT en la parte superior de la

carcasa.

4. Conexiones eléctricas
Longitud del cable: la longitud máxima del cable que conecta el transductor y el

receptor depende del tamaño del cable y de la resistencia del receptor. El cableado
no debe contribuir a la resistencia de bucle total en más del 10 % de la resistencia
del receptor. Para distancias extremadamente largas (más de 1000 pies [304

m]), elija receptores que tengan una resistencia superior, para minimizar el tamaño

y el coste de los cables de conexión. Cuando la longitud del cableado es inferior a

100 pies (30 m), se puede utilizar un cable de pequeño calibre de 22 AWG.

MANTENIMIENTO

Después de la instalación denitiva del transductor de presión y su receptor

complementario, no es necesario realizar el mantenimiento de rutina. Se sugiere
realizar periódicamente la revisión de la calibración del sistema. El transductor de
la serie SBLTX no es reparable in situ y debe devolverse si es necesario repararlo

(no debe intentarse realizar la reparación in situ, lo que podría anular la garantía).
Asegúrese de incluir una breve descripción del problema, además de notas pertinentes
sobre la aplicación. Para obtener un número de autorización de devolución de

productos antes del envío, póngase en contacto con el servicio de atención al cliente.

5. Cableado: para alimentar el bucle de control, hay que tener un suministro de
alimentación externo que proporcione 10-28 V CC con una capacidad de corriente

mínima de 40 mA CC (por transductor). Vea en la Figura A la conexión del

suministro de alimentación, el transductor y el receptor. El rango de la resistencia

adecuada de la carga del receptor (RL) para el suministro de alimentación de CC

disponible se expresa mediante la siguiente fórmula:

RL Máx = Vps – 10 V
20 mA CC

Para controlar el cableado de bucle se recomienda utilizar un cable apantallado.

TRANSDUCTOR
DE PRESIÓN

ROJO

NEGRO

mA

+ RECEPTOR -

SUMINISTRO
DE ALIMEN­TACIÓN
10-28 V CC

Figura A

El cable negro es negativo [-] y el cable rojo es positivo [+].

ROJO [+]

Figura B

≥

≥

”
“

”

“

”
“

≥

≥

”
“

”

“

”
“

DWYER INSTRUMENTS, LLC

P.O. BOX 373 • MICHIGAN CITY, INDIANA , EE. UU.

Printed in U.S.A. 1/22 FR# 443550-10 Rev. 2©Copyright 2022 Dwyer Instruments, LLC

Teléfono: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]
