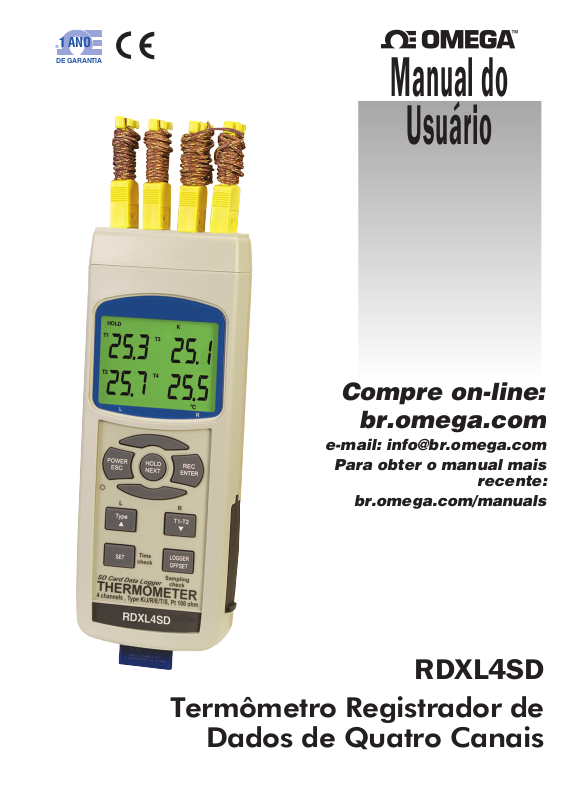

Page 1
1 ANO
DE GARANTIA
Manual do
Usuário
Compre on-line:
br.omega.com
e-mail: [email protected]
Para obter o manual mais
recente:
br.omega.com/manuals

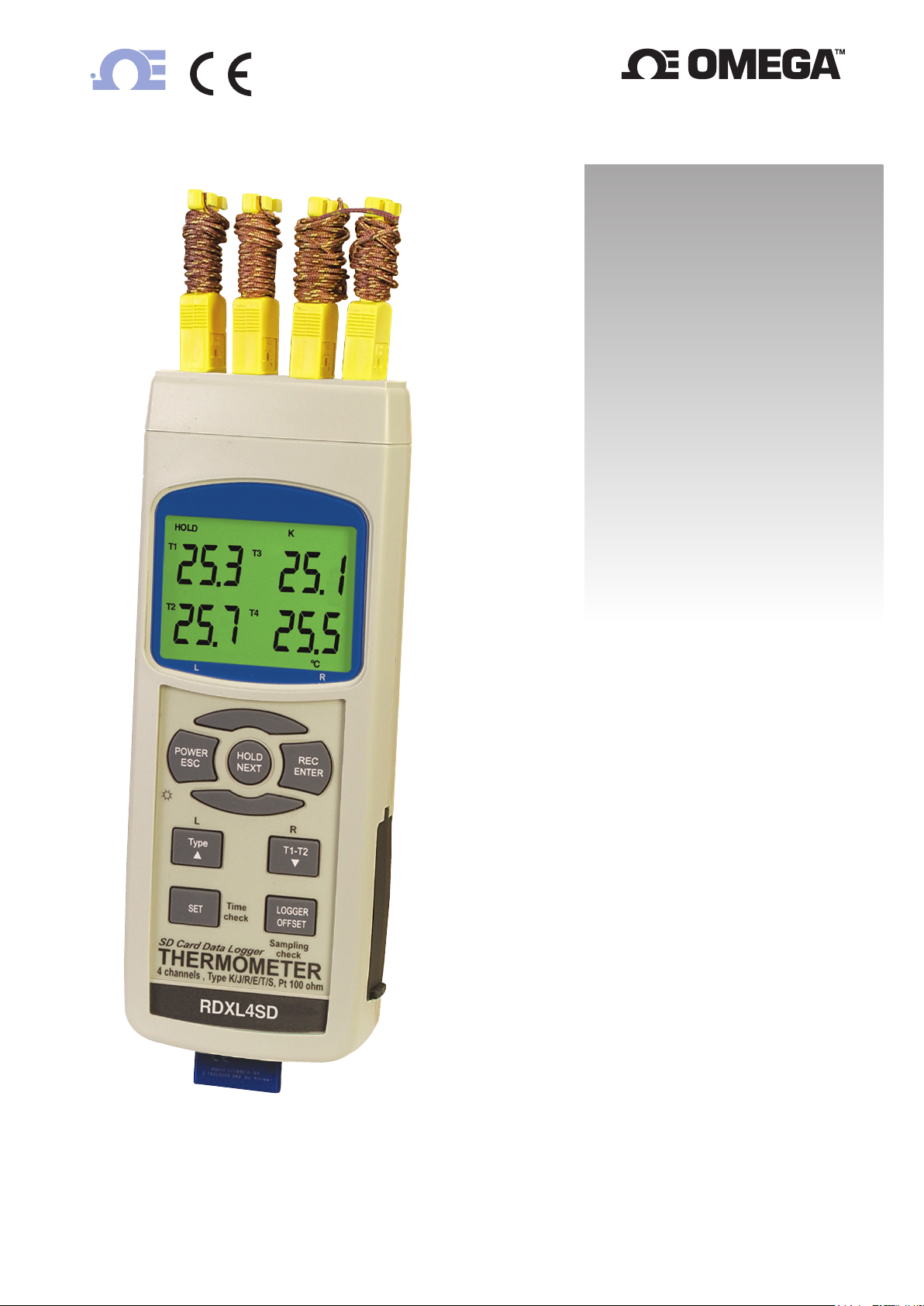

RDXL4SD
Termômetro Registrador de
Dados de Quatro Canais
Page 2
br.omega.com [email protected]
Suporte Técnico América Latina:
Para Outras Localidades, Visite br.omega.com/worldwide
As informações contidas neste documento são tidas como corretas, porém, a OMEGA não aceita qualquer responsabilização por quaisquer erros que possa
conter e reserva o direito de alterar as especicações sem aviso prévio.
Page 3
Seção Página
1. Recursos ..................................................................................................................... 1
2. Especificações ............................................................................................................ 2
3. Descrição do Painel Frontal ....................................................................................... 5
3-1 Tela ........................................................................................................................ 5
3-2 Tecla "Power" liga-desliga (ESC, Tecla de Luz de Fundo) ................................ 5
3-3 Tecla "HOLD" para Congelamento de Leitura (Tecla "Next") ............................ 5
3-4 Tecla "REC" (Tecla "Enter") ................................................................................. 5
3-5 Tecla "Type" (Tecla ▲, Tecla L) ........................................................................... 5
3-6 Tecla "T1-T2" (Tecla ▼, Tecla R) ......................................................................... 5
3-7 Tecla "SET" (Tecla para Verificar o Tempo) ........................................................ 5
3-8 Tecla "Logger" (Tecla "OFFSET" para Verificar Tempo de Amostragem) ........ 5
3-9 Soquete de Entrada T1, T2, T3, T4 (Tipo K, Tipo J) ............................................ 5
3-10 Soquete de Entrada PT1 (Pt 100 ohm) ............................................................... 5
3-11 Soquete de Entrada PT2 (Pt 100 ohm) ............................................................... 5
3-12 Terminal de Entrada RS-232 ............................................................................... 5
3-13 Soquete para Adaptador CC 9V ......................................................................... 5
3-14 Porca para Fixação do Tripé .............................................................................. 5
3-15 Parafusos de fixação da bateria ........................................................................ 5
3-16 Compartimento/tampa da bateria ...................................................................... 5
3-17 Suporte ................................................................................................................ 5
3-18 Soquete de Cartão "SD" ..................................................................................... 5
4. Procedimento de Medição .......................................................................................... 6
4-1 Medição do Tipo K ................................................................................................ 6
4-2 Medição do tipo J/T/E/R/S .................................................................................... 6
4-3 Medição Pt 100 ohm ............................................................................................. 7
4-4 Medição T1-T2 ....................................................................................................... 7
4-5 Congelamento de Dados na Tela ......................................................................... 7
4-6 Registro de Dados (Leituras de Máximo e Mínimo) ............................................ 8
4-7 Ligar e Desligar a Luz de Fundo da Tela de LCD ................................................ 8
5. Registrador de dados ................................................................................................. 9
5-1 Antes de Executar a Função de Registro de Dados (Datalogger),
Proceda da Seguinte Forma ....................................................................................... 9
5-2 Registrador de Dados (Datalogger) Automático (Ajuste o Tempo de
Amostragem para ≥ 1 Segundo) ................................................................................ 9
5-3 Registrador de Dados Manual (Configurar o Tempo de Amostragem
para = 0 Segundo) ..................................................................................................... 10
5-4 Verificando Informações sobre Tempo ............................................................. 10
5-5 Verificando Informações de Tempo de Amostragem ....................................... 10

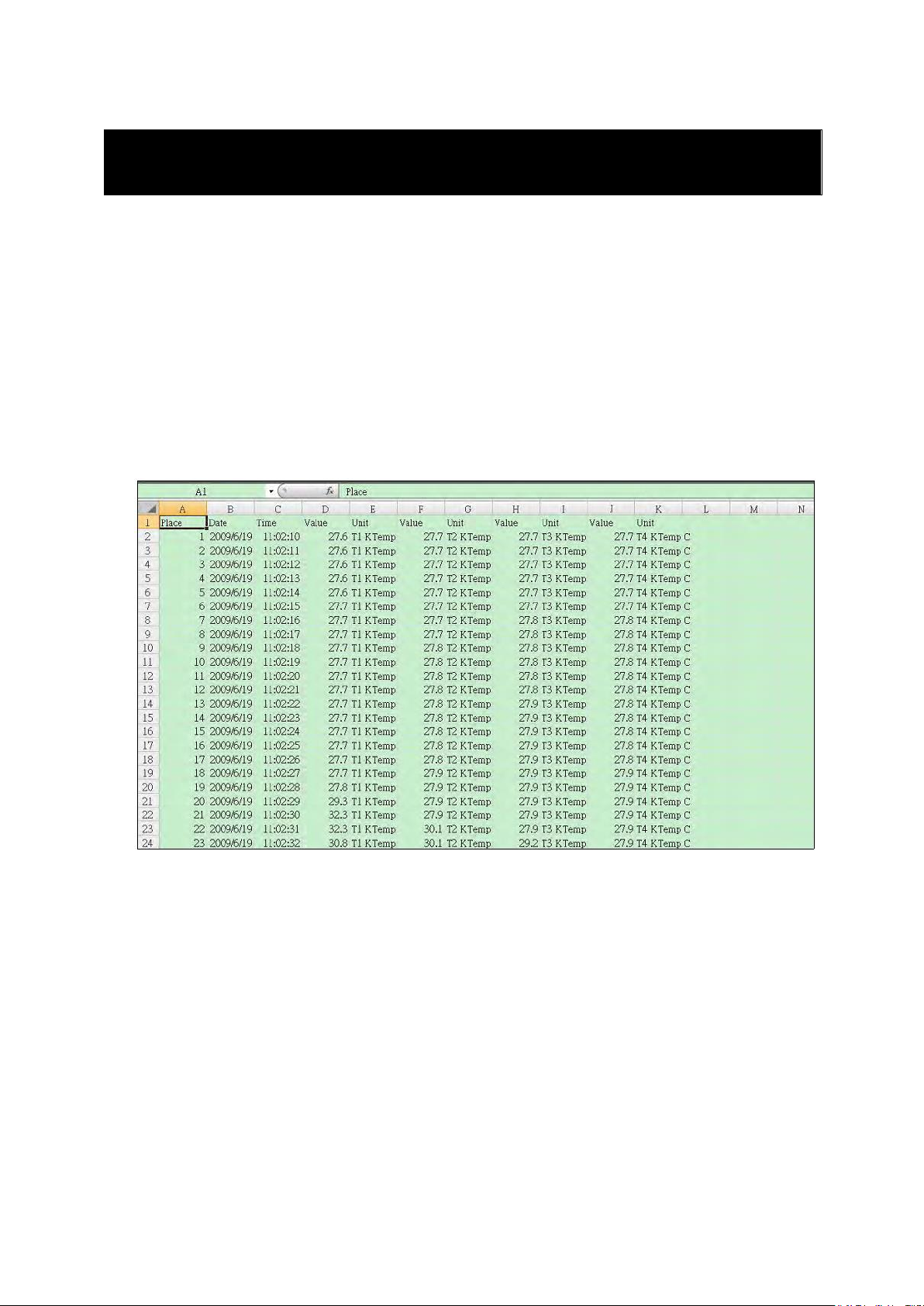

5-6 Estrutura de Dados do Cartão SD ..................................................................... 11
6. Salvando Dados do Cartão SD para o Computador ............................................... 12
7. Configurações avançadas ........................................................................................ 14
7-1 Ajustar Horário (Ano/Mês/Data, Hora/Minuto/Segundo) .................................. 14
7-2 Ajuste do Separador Decimal do Cartão "SD" .................................................. 14
7-3 Gerenciamento do Desligamento Automático .................................................. 15
7-4 Configure o Som de Bipe para ON/OFF (Ligado/Desligado) ............................ 15
7-5 Selecione a Unidade de Temperatura entre ºC e ºF .......................................... 15
7-6 Configurar o Tempo de Amostragem ................................................................ 15
7-7 Formatar o Cartão de Memória SD .................................................................... 16
8. Alimentação Via Adaptador de CA para CC ............................................................ 17
9. Substituição da Bateria ............................................................................................ 17
10. Interface para Porta Serial RS232 .......................................................................... 17
11. Ajuste de Offset ...................................................................................................... 19
SUMÁRIO
Page 4
1
1. RECURSOS
Para termopares tipo K/J/T/E/R/S, Pt 100 ohm, medições com visor de quatro
canais.
Exibe os quatro canais de entrada simultaneamente na tela de LCD.
Tipo K: -100 a 1300°C.
Tipo J: -100 to 1200°C.
Pt 100 ohm: -199,9 a 850,0°C.
ºC, ºF, 0,1 graus/1 grau.
Quatro canais (T1, T2, T3, T4), T1-T2.
Circuito microprocessado com função inteligente e de alta exatidão.
Ajuste de offset para medições com termopares tipo K/J/T/E/R/S
Ajuste de offset para medição do tipo Pt 100.
A unidade de medida pode ser [ ] ou [ ].
Registro de dados em cartão de memória SD em tempo real, relógio e
calendário internos, gravador de dados em tempo real e tempo de
amostragem configurado de 1 a 3600 segundos.
O registrador de dados pode ser operado manualmente (ajuste o tempo de
amostragem para 0 segundo) durante a execução da função de registro de
dados manual, podendo ser configurado em diferentes posições (local) (da
posição 1 até a posição 99).
De fácil operação, não requer o uso de computador com software para ser
configurado. Depois de executar o registrador de dados, basta retirar o cartão
de memória SD do medidor e introduzi-lo no computador. Todos os valores
medidos serão diretamente transferidos para uma planilha Excel, incluindo
ano, mês, data, hora, minuto e segundo. Com isso, o usuário poderá gerar
novos dados ou um gráfico para análise.
Capacidade do cartão SD: 1GB a 16GB.
Tela de LCD com luz de fundo verde de fácil leitura.
Pode ser configurado para desligamento automático ou manual.
Congelamento de dados na tela para leituras máxima e mínima.
Circuito microprocessado de alta exatidão.
Alimentado por seis baterias AA ou um adaptador de 9 VCC
Interface do computador com RS232/USB.
Construção robusta e caixa compacta e resistente.
Page 5
2
2. ESPECIFICAÇÕES
2-1 Especificações Gerais
Circuito
Microcontrolador com chip personalizado para circuito
de integração em larga escala.
Tela
Tamanho do LCD: 52 mm x 38 mm
Tela de LCD com luz verde de fundo (ON/OFF)
Canais
T1, T2, T3, T4, T1-T2.
Tipo de sensor
Sonda do termopar tipo K.
Sonda do termopar tipo J/T/E/R/S.
Sonda PT 100 ohm
* Compatível com coeficiente alfa 0.00385 e atende
DIN IEC 751.
Resolução
Registrador de
dados
Tempo de
amostragem
Intervalo de
configuração
0,1°C/1°C, 0,1°F/1°F.
Automática
De 1 a 3600 segundos
@ O tempo de amostragem pode ser
configurado para 1 segundo,
porém, pode haver perda de
dados.
Manual
Pressione a tecla "Logger" do
registrador de dados uma única vez
para salvar os dados.
@ Ajuste o tempo de amostragem
para 0 segundo.
@ No modo manual, também é
possível selecionar entre 1 e 99
posições (local).
Cartão de Memória
Cartão de memória: 1 GB a 16 GB.
Configurações
avançadas
* Ajustar o tempo (ano/mês/data e
hora/minuto/segundo)
* Configurar o cartão de memória SD para ponto
decimal.
* Configurar desligamento automático.
* Habilitar ou desabilitar o som de bipe.
* Ajustar unidade de temperatura para ºC ou ºF.
* Ajuste o tempo de amostragem.
* Formatar o cartão de memória SD.
Compensação de
Temperatura
Compensação automática de temperatura para os
termômetros tipo K/J/T/E/R/S.
Compensação
Linear
Compensação linear para toda a faixa.
Ajuste de Offset
Disponível para os Tipos K/J/T/E/R/S e Pt 100 ohm.
Soquete de entrada
da sonda
Tipos K/J/T/E/R/S
Termopar com soquete de dois pinos.
Pt 100 ohm: Entrada para fone de ouvido.
Page 6
3
Indicação fora de
escala
Mostra " - - - - ".
Congelamento de
Dados
Congela a leitura no visor.
Memória para
Recuperação de
Dados
Valores máximo e mínimo.
Tempo de
Amostragem da
Tela
Aproximadamente 1 segundo.
Saída de Dados
Interface RS 232/USB.
* Conecta o cabo opcional RS-232/UPCB-02 à porta
RS232.
* Conecta o cabo opcional USB-01 à porta USB.
Desligamento
O desligamento pode ser automático, que economiza
bateria, ou manual, pressionando um botão.
Temperatura
Operacional
0 a 50ºC.
Umidade
Operacional
Menor do que 85% UR
Fonte de
Alimentação
* Seis baterias alcalinas AA
* Entrada para adaptador de CC 9V (o adaptador de
CA para CC é opcional).
Corrente de
Alimentação
Sob operação normal (sem cartão de memória SD e
com a luz de fundo da tela de LCD desligada):
Aproximadamente 8,5 mA CC.
Utilizando o cartão de memória para salvar dados e
com luz de fundo da tela de LCD desligada:
Aproximadamente 30 mA CC.
* Com a luz de fundo ligada, o consumo de energia
aumenta em, aproximadamente, 14 mA.
Peso
489 g/1,08 LB.
Dimensão
177 x 68 x 45 mm
(7,0 x 2,7 x 1,9 polegadas)
Acessórios
incluídos
* Manual de instruções
* Quatro termopares tipo K
* Seis baterias alcalinas AA
* Cartão "SD" de 2GB
Acessórios
opcionais
* Cabo USB, USB-01.
* Cabo RS232, UPCB-02.
* Software de aquisição de dados, SW-U801-WIN.
* Adaptador de 9V AC para CC
* Maleta resistente, CA-06.
* Pasta macia, CA-05A.
2-2 Especificações Elétricas (23± 5°C)
Page 7
4
PT 100 ohm
Resolução
Intervalo
Exatidão
0,1
-199,9 a 850,0ºC
± (0,4 % + 1°C)
0,1
-327,0 a 999,9ºF
± (0,4 % + 1,8°F)
1
1000 a 1562ºF
± (0,4 % + 2°F)
* Sonda Pt 100 ohm TP-101 é acessório opcional.
Tipo K/J/T/E/R/S
Tipo de
Sensor
Resolução
Intervalo
Exatidão
Tipo K
0,1°C
-50,1 a -100,0ºC
± (0,4 % + 1°C)
-50,0 a -999,9ºC
± (0,4 % + 0,5°C)
1°C
1000 a 1300ºC
± (0,4 % + 1°C)
0,1°F
-58,1 a -148,0ºF
± (0,4 % + 1,8°F)
-58,0 a 999,9ºF
± (0,4 % + 1°F)
1°F
1000 a 2372ºF
± (0,4 % + 2°F)
Tipo J
0,1°C
-50,1 a -100,0ºC
± (0,4 % + 1°C)
-50,0 a -999,9ºC
± (0,4 % + 0.5°C)
1°C
1000 a 1150ºC
± (0,4 % + 1°C)
0,1°F
-58,1 a -148,0ºF
± (0,4 % + 1.8°F)
-58,0 a 999,9ºF
± (0,4 % + 1°F)
1°F
1000 a 2102ºF
± (0,4 % + 2°F)
Tipo T
0,1°C
-50,1 a -100,0ºC
± (0,4 % + 1°C)
-50,0 a 400,0ºC
± (0,4 % + 0.5°C)
0,1°F
-58,1 a -148,0ºC
± (0,4 % + 1.8°F)
-58,0 a 752,0ºC
± (0,4 % + 1°F)
Tipo E
0,1°C
-50,1 a -100,0ºC
± (0,4 % + 1°C)
-50,0 a 900,0ºC
± (0,4 % + 0.5°C)
0,1°F
-58,1 a -148,0ºF
± (0,4 % + 1.8°F)
-58,0 a 999,9ºF
± (0,4 % + 1°F)
1°F
1000 a 1652ºF
± (0,4 % + 2°F)
Tipo R
1°C
0 a 600ºC
± (0,5 % + 1°C)
601 a 1700ºC
± (0,5 % + 1°C)
1°F
32 a 1112ºF
± (0,5 % + 2°F)
1113 a 3092ºF
± (0,5 % + 2°F)
Tipo S
1°C
0 a 600ºC
± (0,5 % + 1°C)
601 a 1500ºC
± (0,5 % + 1°C)
1°F
32 a 1112ºF
± (0,5 % + 2°F)
1113 a 2732ºF
± (0,5 % + 2°F)
Observações:
a. O valor da exatidão é especificado apenas pelo medidor.
b. A exatidão é testada com a temperatura do medidor entre 23 ± 5° C.
c. Correção de linearidade:
Grava a curva do termopar no circuito inteligente da CPU.
@ Os testes das especificações acima são executados apenas em
temperatura ambiente, com resistência de campo menor do que 3 V/M
e frequência abaixo de 30 MHz.
Page 8
5

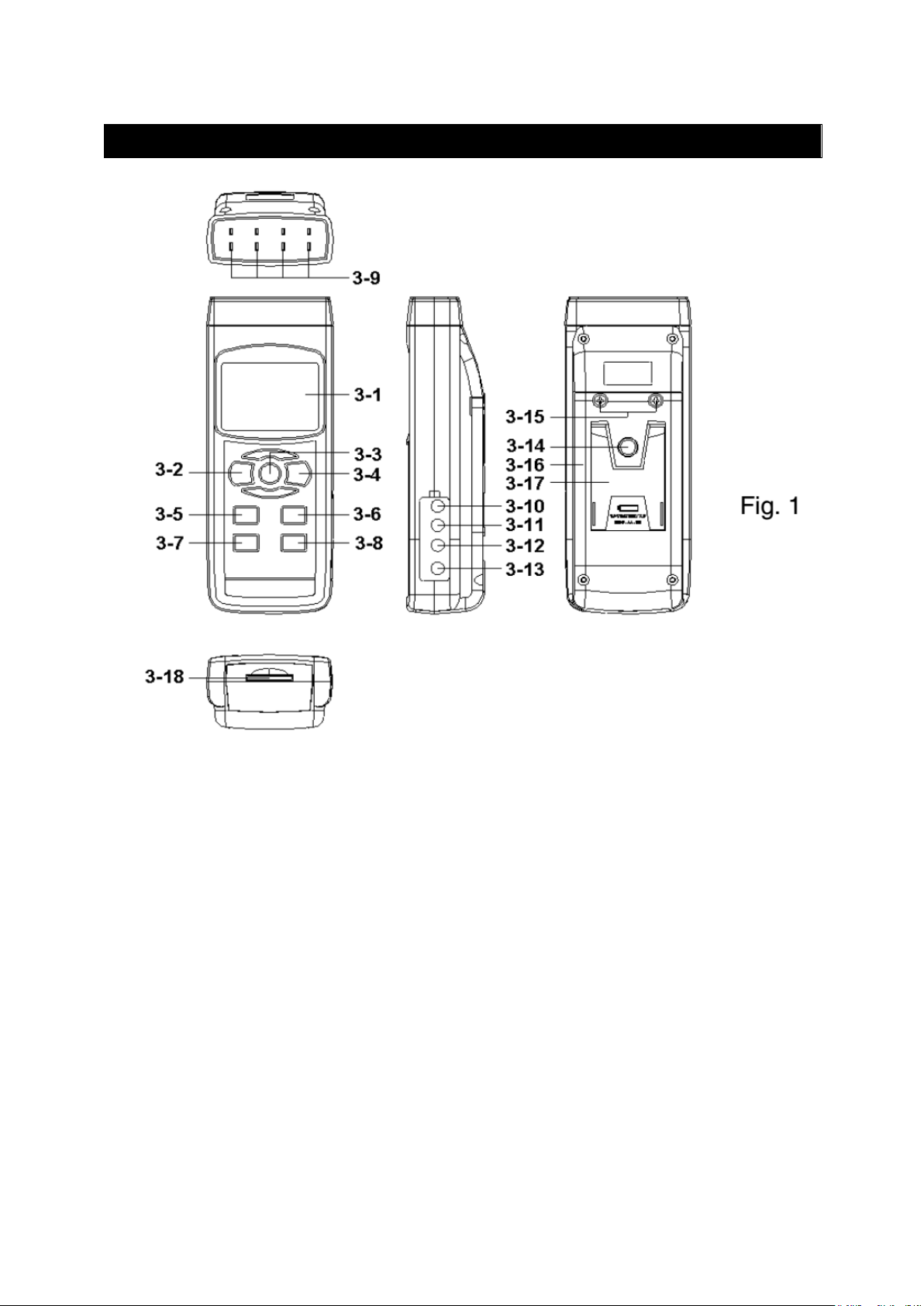

3. DESCRIÇÃO DO PAINEL FRONTAL
3-1 Tela.
3-2 Tecla "Power" liga-desliga (ESC, tecla de luz de fundo)
3-3 Tecla "HOLD" para congelamento de leitura (Tecla "Next")
3-4 Tecla "REC" (Tecla "Enter")
3-5 Tecla "Type" (Tecla ▲, Tecla L)
3-6 Tecla "T1-T2" (Tecla ▼, Tecla R)
3-7 Tecla "SET" (Tecla para verificar o tempo)
3-8 Tecla "Logger" (Tecla "OFFSET" para verificar tempo de amostragem)
3-9 Soquete de entrada T1, T2, T3, T4 (Tipo K, Tipo J)
3-10 Soquete de entrada PT1 (Pt 100 ohm)
3-11 Soquete de entrada PT2 (Pt 100 ohm)
3-12 Terminal de entrada RS-232
3-13 Soquete para adaptador CC 9V
3-14 Porca para fixação do tripé
3-15 Parafusos de fixação da bateria
3-16 Compartimento/tampa da bateria
3-17 Suporte
3-18 Soquete de cartão "SD"
Page 9
6
4. PROCEDIMENTO DE MEDIÇÃO
4-1 Medição do Tipo K
1) Ligue o medidor, pressionando uma única vez a tecla "Power" (3-2, FIG 1)
* Para desligar o medidor, basta pressionar e manter pressionada (por mais
de dois segundos) a tecla "Power".
2) O tipo de sensor de temperatura padrão do medidor é K, razão pela qual
aparece o indicador "K" na tela.
A unidade de temperatura padrão é ºC (ºF). Para alterar a unidade de
temperatura, de °C para °F ou de °F para °C, veja o capítulo 7-5, página 18.
3) Insira as sondas Tipo K no soquete de entrada "T1, T2, T3, T4" (3-9, Fig. 1).
A tela de LCD mostra o valor da temperatura dos quatro canais (T1, T2, T3 e
Te) simultaneamente.
* Caso alguns canais não tenham as sondas de temperatura, as telas desses
canais vão exibir intervalo em excesso " - - - - - ".
4-2 Medição do tipo J/T/E/R/S
Todos os procedimentos de medição são os mesmos do Tipo K (seção 4-1), a
não ser quando for necessário alterar o tipo de sensor de temperatura para o
"Tipo J/K/T/E/R/S", pressionando a tecla "Type" (3-5, FIG 1) até aparecer o
indicador "J/T/E/R/S" na tela.
Page 10
7
4-3 Medição Pt 100 ohm
1) Todos os procedimentos de medição são os mesmos do Tipo K (seção 4-1), a
não ser quando for necessário alterar o tipo de sensor de temperatura para o
tipo "Pt", pressionando a tecla "Type" (3-5, FIG 1) até aparecer "Pt" na tela
superior de LCD.
2) Introduza uma sonda Pt 100 ohm no
Soquete de entrada PT1 (3-10, Figura 1)
Soquete de entrada PT2 (3-11, Figura 1)
* A medição com a Pt 100 ohm permite uma entra de, no máximo, dois
canais (duas sondas).

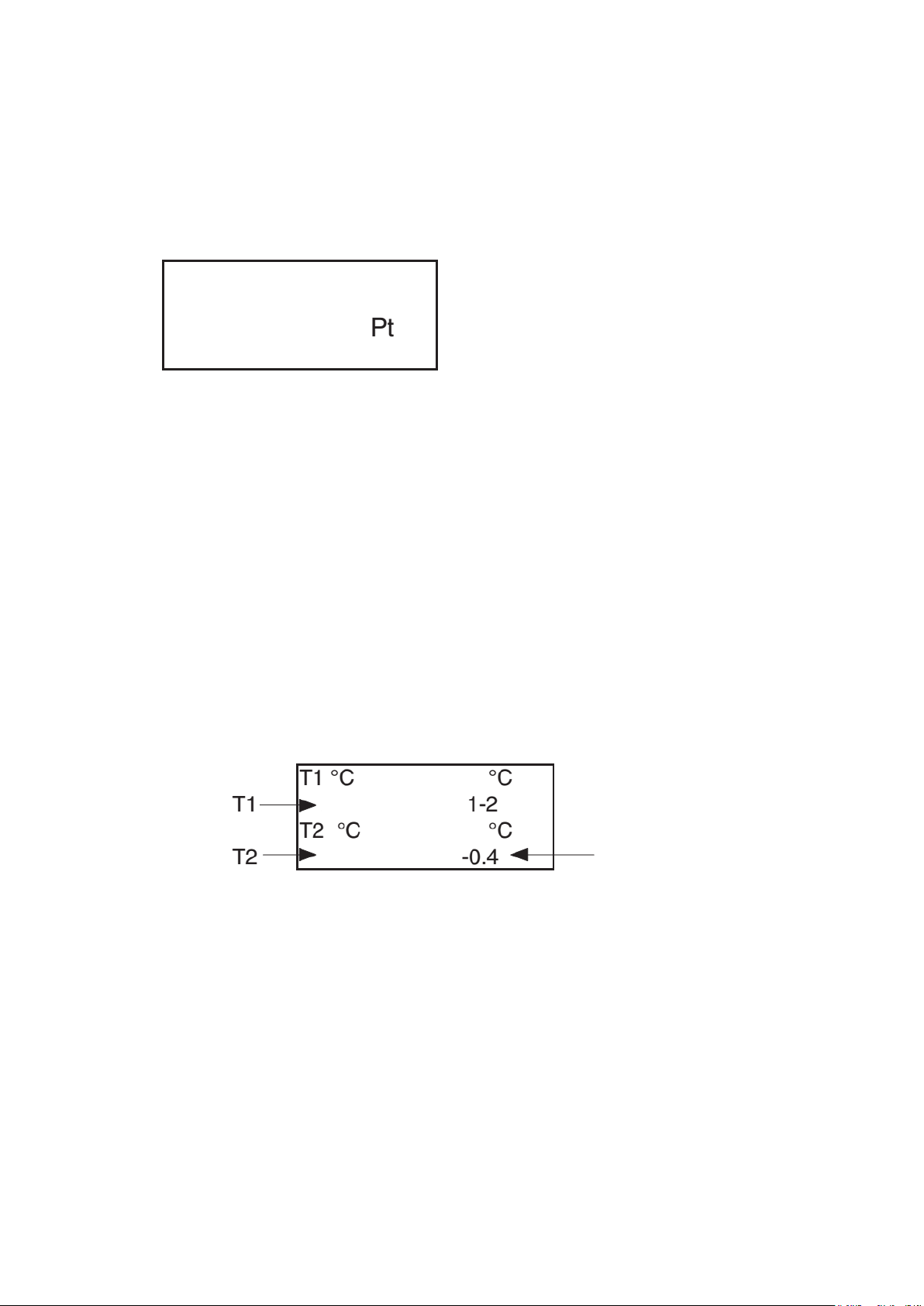

4-4 Medição T1-T2
Se o medidor tiver duas sondas instaladas:
Tipo K/J/T/E/R/S: soquete de entrada T1, T2
Pt 100 ohm: soquete de entrada PT1, PT2
Ao pressionar a tecla "T1-T2" (3-6, FIG 1), a tela exibe o valor de diferença de
temperatura entre T1 e T2 (PT1 e PT2) da seguinte forme:
4-5 Congelamento de dados na tela
Pressione a tecla "HOLD" de congelamento (3-3, FIG. 1) para congelar o valor
medido durante a medição, o sistema exibe o símbolo de congelamento na tela de
LCD.
Pressione novamente a tecla "HOLD"de congelamento para sair da função de
congelamento de dados.
Valor T1-T2
26,2
26,6
Page 11
8
4-6 Registro de dados (leituras de máximo e mínimo)
1) A função de registro de dados grava as leituras de máximo e mínimo.
Pressione a tecla "REC" (3-4, FIG. 1) para iniciar a função de registro de
dados o sistema exibe a abreviatura "REC" na tela.
2) Assim que a abreviatura "REC" aparecer no na tela:
a) Pressione a tecla "REC" uma vez (3-4, FIG. 1). Com isso, o sistema exibe a
abreviatura "REC MAX" na tela, juntamente com o valor máximo.
Para excluir o valor máximo, basta pressionar a tecla "HOLD" de
congelamento (3-3, FIG. 1) uma vez para que o sistema exiba apenas o
símbolo "REC" na tela e passe a executar, de forma contínua, a função de
memória.
b) Pressione novamente a tecla "REC" (3-4, FIG. 1). Com isso, o sistema
exibe o símbolo "REC MIN" na tela, juntamente com o valor mínimo.
Para excluir o valor mínimo, basta pressionar a tecla "HOLD" de
congelamento (3-3, FIG. 1) uma vez para que o sistema exiba apenas o
símbolo "REC" na tela e passe a executar, de forma contínua, a função de
memória.
c) Para sair da função de registro de memória, basta pressionar a tecla "REC"
por, pelo menos, dois segundos. Com isso, a tela passa a exibir a leitura
atual.
4-7 Ligar e desligar a luz de fundo da tela de LCD
Depois de pressionar "ON", a luz de fundo da tela de LCD liga automaticamente.
Ainda no modo de medição, pressione a tecla "Backlight" (3-2, FIG 1) uma vez
para desligar a luz de fundo da tela de LCD.
Para religar a luz de fundo, basta pressionar novamente a tecla "Backlight".
Page 12
9
5. REGISTRADOR DE DADOS (DATALOGGER)
5-1 Antes de executar a função de registro de dados (datalogger), proceda
da seguinte forma:
a. Introduza o cartão "SD"
Introduza um cartão de memória "SD" (de 1 a 16 GB, opcional), com a frente
voltada para o aparelho, na entrada de "SD" (3-18, FIG 1).
b. Formatar o cartão "SD"
Ao usar o cartão "SD" pela primeira vez, recomenda-se formatá-lo primeiro. Veja o
capítulo 7-7 na página 19.
c. Ajustando o tempo
Ao usar o medidor pela primeira vez, ajuste o horário do relógio. Veja o capítulo 71 na página 16.
d. Ajustando para o formato decimal
A estrutura de dados numéricos do cartão de memória "SD" utiliza
como padrão um ponto "." como separador decimal. Por exemplo,
"20.6" ou "1000.53". Em alguns países da Europa, no entanto, o
padrão é usar a vírgula como separador decimal. Por exemplo,
"20,6" ou "1000,53". Em vista disso, primeiro configure o tipo de
separador decimal que você deseja. Para tanto, veja os detalhes
no capítulo 7-2, página 17.
5-2 Registrador de dados (Datalogger) automático (ajuste o tempo de
amostragem para ≥ 1 segundo)
Pressione a tecla "REC" (3-4, FIG 1) uma vez para a tela de LCD exibir a
abreviatura "REC". Em seguida, pressione a tecla "Logger" (3-8, FIG 1). A
abreviatura "REC" começa a piscar e o bipe começa a apitar ao mesmo tempo em
que a medição é feita e gravada no circuito de memória.
Observação:
* Para saber como configurar o tempo de amostragem, veja o capítulo 7-6,
página 19.
* Para habilitar o som do bipe, veja o capítulo 7-4, página 18.
Para pausar o registro de dados durante a execução da função "Datalogger",
basta pressionar a tecla "Logger" (3-8, FIG 1) uma vez, a fim de parar,
temporariamente, a gravação de dados da medição no circuito de memória. Com
isso, a abreviatura "REC" para de piscar.
a. Inicie o registrador de dados
b. Pausar o registrador de dados
Page 13
10
Observação:
Para retomar o registro de dados, basta pressionar novamente a tecla "Logger".
Com isso, o "Datalogger" é reiniciado e a abreviatura "REC" volta a piscar.
Para pausar o registro de dados, pressione e mantenha pressionada a tecla
"REC" (3-4, FIG 1) por, pelo menos, dois segundos. Com isso, a abreviatura
"REC" desaparece da tela e o registro de dados é interrompido.
5-3 Registrador de dados manual (configurar o tempo de amostragem para =
0 segundo)
Pressione a tecla "REC" (3-4, FIG 1) e, com isso, a tela de LCD exibe a
abreviatura "REC". Em seguida, pressione uma vez a tecla "Logger" (3-8, FIG 1).
Com isso, a abreviatura "REC" aparece uma vez e o bipe soa uma vez, ao mesmo
em que são gravados no circuito de memória os dados da medição, a informação
de tempo e o número da posição.
Observação:
* Para medições com quatro canais, os números da posição e do local (P1,
P2… P99), bem como a medição de T4, alternadamente, são exibidos na
parte de baixo do visor.
* Durante a execução da função de "Manual Datalogger", utilize a setas "▲" (3-
5, FIG 1) ou "▼" (3-6, FIG 1) para ajustar a posição da medição (de 1 a 99, por
exemplo, sala 1 até sala 99), a fim de identificar o local da medição.
Pressione e mantenha pressionada a tecla "REC" (3-4, FIG 1) por, pelo menos,
dois segundos. Com isso, a abreviatura "REC" desaparece da tela e o registrador
de dados é encerrado.
5-4 Verificando informações sobre tempo
Durante o processo de medição normal (e não quando o "Datalogger" estiver
rodando), se você pressionar a tecla "Time check" (3-7,FIG 1) uma vez, as
informações sobre tempo serão exibidas na parte de baixo do visor de LCD,
incluindo ano, mês, data, hora, minuto e segundo.
5-5 Verificando informações de tempo de amostragem
Durante o processo de medição normal (e não quando o "Datalogger" estiver
rodando), se você pressionar a tecla "Sampling" (3-7,FIG 1) uma vez, as
informações sobre o tempo da amostragem serão exibidas na parte de baixo do
visor de LCD em segundos.
c. Encerrar o registrador de dados
a. Ajustar o tempo de amostragem para 0 segundo
b. Encerrar o registrador de dados
Page 14
11
5-6 Estrutura de dados do cartão SD
1) Assim que for utilizado pela primeira vez, o cartão "SD" cria uma pasta
nomeada:
TMA01
2) Ao usar o cartão pela primeira vez para rodar o "Datalogger", será criado um
novo arquivo na pasta TMA01\, nomeado TMA01001.xls.
Com isso, todos os dados serão salvos pelo "Datalogger" nesse novo arquivo
até que seja atingido o limite de 30.000 colunas. Depois de esgotado o limite
de colunas, será criado um outro arquivo nomeado TMA01002.xls.
3) Assim que for atingido o limite de 99 arquivos sob a pasta TMA01\, será criada
uma nova pasta nomeada TMA02\.........
4) Estrutura de pastas:
TMA01\
TMA01001.XLS
TMA01002.XLS
.....................
TMA01099.XLS
TMA02\
TMA02001.XLS
TMA02002.XLS
.....................
TMA02099.XLS
TMAXX\
.....................
.....................
Observação: O número máximo de XX é 10.
Page 15
12
6. Salvando dados do cartão SD para o
computador (software Excel)
1) Depois de executar a função "Datalogger", retire o cartão "SD" (3-18, FIG 1).
2) Introduza o cartão "SD" na entrada de cartão do computador ou do adaptador
para conectá-lo ao computador.
3) Ligue o computador e abra o Excel. Transfira o arquivo de dados desejado,
por exemplo, TMA01001.xls ou o TMA01002.xls, do cartão para o computador.
Assim que o arquivo for transferido, o Excel exibirá a tela contendo os dados
(veja a captura de tela abaixo). O usuário pode usar o Excel para gerar novos
dados ou um gráfico para análise.
Tela do Excel (exemplo)
Page 16
13

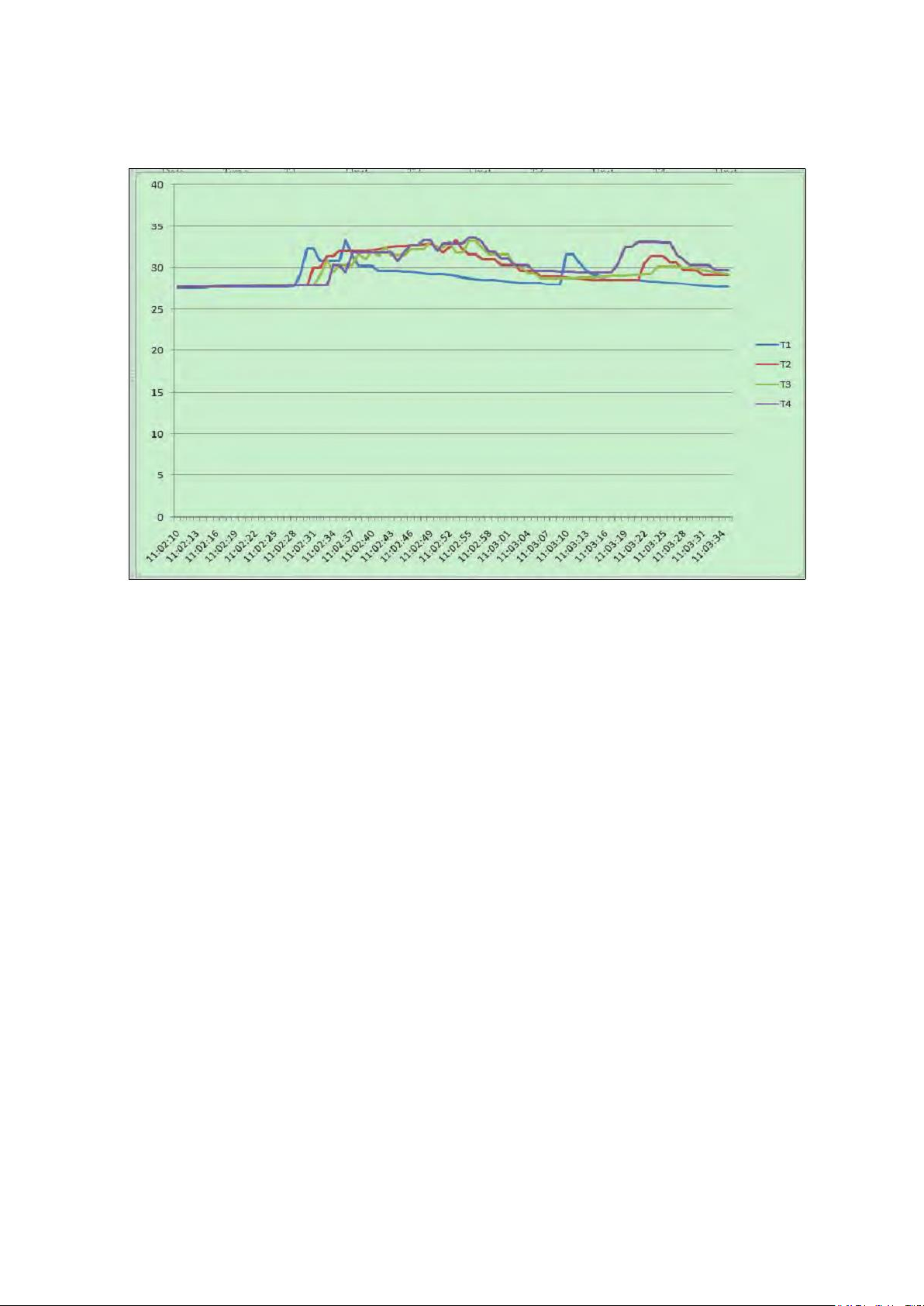

Tela de gráfico do Excel (exemplo)
Page 17
14
7. CONFIGURAÇÕES AVANÇADAS
Antes de executar a função "Datalogger", pressione e mantenha pressionada por,
pelo menos, dois segundos a tecla "SET" (3-7, FIG 1), a fim de entrar no modo de
"Advanced Setting" (Configurações Avançadas).
dAtE Ajustar o horário (ano/mês/data, hora/minuto/segundo)
dEC Configurar o separador decimal do cartão "SD"
PoFF Gerenciar o desligamento automático
bEEP Habilitar (ON) ou desabilitar (OFF) o som do bipe
t-CF Selecionar a unidade de temperatura, ºC ou ºF
SP-t Configurar o tempo de amostragem (hora/minuto/segundo)
Sd F Formatar o cartão de memória SD
Observação:
Para sair da função "Advanced Setting", basta pressionar a tecla "ESC" (3-2,
FIG 1). Com isso a tela de LCD volta ao seu estado normal.
7-1 Ajustar horário (ano/mês/data, hora/minuto/segundo)
Assim que aparecer "dAtE" na parte inferior da tela:
1) Pressione a tecla "Enter" (3-4, FIG 1) uma vez. Utilize as setas "▲" (3-5, FIG
1) ou "▼" (3-6, FIG 1) para ajustar o valor (o primeiro a ser ajustado é o ano).
Depois de concluir o primeiro ajuste, pressione "Enter" (3-4, FIG 1) para
ajustar o próximo valor (mês). Na sequência, os próximos ajustes são data,
hora, minutos e segundos.
2) Depois de concluir todos os ajustes relacionados ao tempo (ano, mês, data,
hora, minutos e segundos), o sistema exibe na tela o ajuste do separador
decimal do cartão "SD" (capítulo 7-2).
Observação:
Depois de ajustar a hora, o relógio interno funciona mesmo com o aparelho
desligado.
7-2 Ajuste do separador decimal do cartão "SD"
O separador decimal padrão do aparelho é o ponto ("."). Por exemplo, "20.6" ou
"1000.53". Em alguns países, no entanto, por exemplo, na Europa, a vírgula (",") é
utilizada como separador decimal, por exemplo, "20,6" ou "1000,53".
Quando a parte inferior da tela exibir "dEC".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para selecionar o
valor "bASI" ou "Euro" que aparece na parte superior da tela.
bASI – Use "." como separador decimal padrão.
Euro – Use "," como separador decimal padrão.
Page 18
15
2) Depois de selecionar o padrão "bASI" ou "Euro", pressione a tecla "Enter" (3-4,
FIG 1) para salvar o ajuste como padrão.
7-3 Gerenciamento do desligamento automático
Quando a parte inferior da tela exibir "PoFF".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para selecionar o
valor "yES" ou "no" que aparece na parte superior da tela.
yES – Habilita o desligamento automático.
no – Desabilita o desligamento automático.
2) Depois de selecionar o padrão "yES" ou "no", pressione a tecla "Enter" (3-4,
FIG 1) para salvar o ajuste como padrão.
7-4 Configure o som de bipe para ON/OFF (ligado/desligado)
Quando a parte inferior da tela exibir "bEEP".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para selecionar o
valor "yES" ou "no" que aparece na parte superior da tela.
yES – Habilita o som do bipe do medidor como padrão.
no – Desabilita o som do bipe do medidor como padrão.
2) Depois de selecionar o texto da parte superior da tela, "yES" ou "no",
pressione a tecla "Enter" (3-4, FIG 1) para salvar o ajuste como padrão.
7-5 Selecione a unidade de temperatura entre ºC e ºF
Quando a parte inferior da tela exibir "t-CF".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para selecionar a
unidade de temperatura a ser exibida na parte superior da tela, "C" ou "F".
C – A unidade de temperatura é ºC
F – A unidade de temperatura é ºF
2) Depois de selecionar a unidade de temperatura desejada, "C" ou "F",
pressione a tecla "Enter" (3-4, FIG 1) para salvar a unidade como padrão.
7-6 Configurar o tempo de amostragem (segundos)
Quando a parte inferior da tela exibir "SP-t".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para ajustar o
valor (0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800 ou 3600 segundos).
Observação:
Ao selecionar o tempo de amostragem como "0 segundo", o RDXL4SD estará
pronto para iniciar o registro de dados manualmente.
Page 19
16
2) Depois de selecionar o valor da amostragem, pressione a tecla "Enter" (3-4,
FIG 1) para salvar esse ajuste como padrão.
7-7 Formatar o cartão de memória SD
Quando a parte inferior da tela exibir "SdF".
1) Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para selecionar o
valor "yES" ou "no" que aparece no lado superior da tela .
yES – Habilita a função de formatação do cartão de memória "SD".
no – Desabilita a função de formatação do cartão de memória "SD".
2) Ao optar pela formatação do cartão, selecionando "yES", pressione a tecla
"Enter" novamente e, com isso, o sistema exibe "yES Ent" na tela.
Para iniciar o processo de formatação do cartão de memória, pressione
"Enter". Lembre-se de que essa operação apaga do cartão todos os dados
que haviam sido anteriormente gravados no cartão "SD".
Page 20
17
8. ALIMENTAÇÃO via ADAPTADOR de CA para CC
O medidor pode ser alimentado, utilizando um adaptador para CC 9V (opcional).
Introduza a tomada do adaptador no soquete para adaptador de 9V (3-13, FIG 1).
Com isso, o medidor será ligado e a tecla "Power" ficará desabilitada.
9. SUBSTITUIÇÃO DA BATERIA
1) Toda vez que aparecer esta figura " " no canto esquerdo da tela, será
necessário substituir a bateria. No entanto, mesmo que esse indicador de
bateria fraca apareça na tela, ainda assim é possível fazer medições por
várias horas antes que o aparelho se torne impreciso.
2) Retire os parafusos da tampa do compartimento da bateria (3-15, FIG 1),
remova a tampa e retire a bateria.
3) Substitua a bateria por outra de 1,5 V CC (6-AA, alcalina reforçada) e
recoloque a tampa.
4) Certifique-se de apertar adequadamente os parafusos da tampa da bateria.
10. INTERFACE PARA PORTA SERIAL RS232
O aparelho vem equipado com terminal de 3,5 mm como interface para porta
serial RS232 de computador (3-12, FIG 1).
A saída de dados é um fluxo de 16 dígitos que pode ser utilizado para aplicações
específicas do usuário.
Um cabo RS232 deverá ser utilizado para conectar o aparelho à porta serial do
computador conforme segue.
Page 21
18
O fluxo de dados de 16 dígitos é exibido no seguinte formato:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Conforme indicado a seguir, cada dígito indica um diferente status:
D15
Inicie o Word
D14
4
D13
Os dados da parte superior da tela = 1
Os dados da parte inferior da tela = 2
D12, D11
Indicador na tela
ºC = 01
ºF = 02
D10
Polaridade
0 = Positivo
1 = Negativo
D9
Separador decimal (DP), posição da direita para a
esquerda
0 = No DP, 1= 1 DP, 2 = 2 DP, 3 = 3 DP
D8 to D1
Na leitura de tela, D1 = LSD e D8 = MSD
Por exemplo:
Se a leitura de tela for 1234, então, de D8 para D1
será: 00001234.
D0
Finalize o Word.
FORMATO RS232: 9600, N, 8, 1
Taxa de transmissão
9600
Paridade
Sem paridade
Número de bit de dados
8 bits de dados
Bit de parada
1 bit de parada

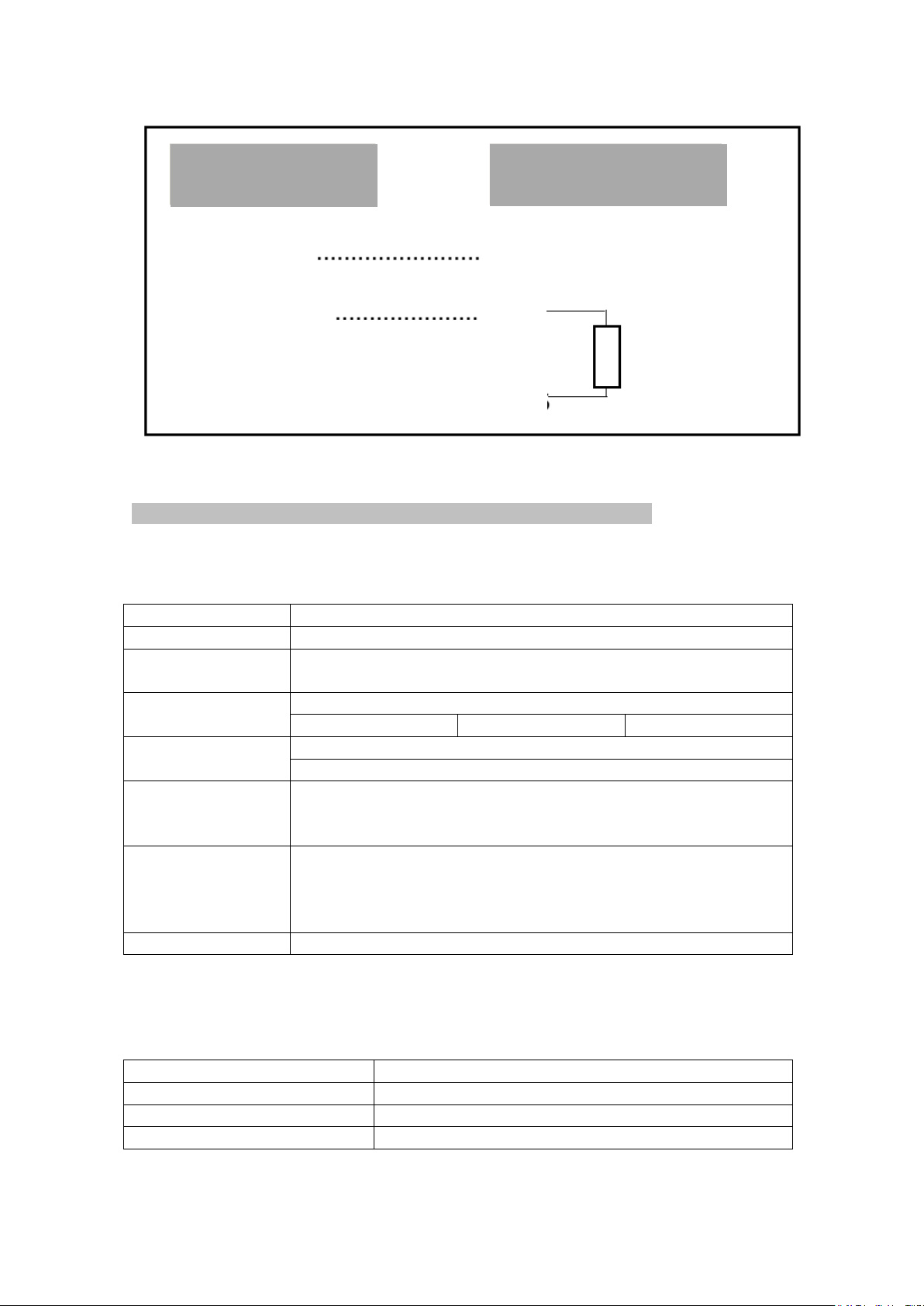

Medidor
PC
(Conector "D" de 9W)
Pino central
Pino 4
Pino 2
Pino 5
(Conector de pino de 3,5 mm)
Terra/blindagem
Resistor de
2,2 K
Page 22
19
11. AJUSTE DE OFFSET
11-1 Tipos K/J/T/E/R/S de ajuste de offset
1) Configure a função para tipo K (ou tipo J/E/R/T/S).
2) Introduza a sonda no soquete de entrada T1 (3-9, FIG 1)
3) Pressione e mantenha pressionada a tecla "Offset" (3-8, FIG 1) por, pelo
menos, dois segundos. Com isso, a tela exibirá:
* Utilize as teclas de seta "▲" (3-5, FIG 1) ou "▼" (3-6, FIG 1) para ajustar
o valor que aparece no lado direito da tela.
* Pressione a tecla "Enter" (3-4, FIG 1) para salvar o ajuste na memória. Em
seguida, retorne para a tela de medição normal, a fim de concluir o
processo de ajuste de offset.
* Conforme demonstrado acima, o ajuste de offset para os tipos
K/J/T/E/R/S também vale, ao mesmo tempo, para T1, T2, T3 e T4.
7-2 Ajuste de offset para Pt 100 ohm
1) Ajustar a função para Pt 100 ohm
2) Insira a sonda Pt 100 ohm no soquete de entrada PT1 (PT2).
3) Pressione e mantenha pressionada a tecla "Offset" (3-8, FIG 1) por, pelo
menos, dois segundos. Assim que você liberar a tecla, a tela exibirá a seguinte
informação:
4) Caso você queira fazer o ajuste para PT1, introduza a sonda na entrada de
PT1 do soquete e pressione a tecla "L" (3-5, FIG 1). Com isso, a tela exibira o
seguinte exemplo:
Caso você queira fazer o ajuste para PT2, introduza a sonda na entrada de
PT2 do soquete e pressione a tecla "R" (3-6, FIG 1). Com isso, a tela exibirá o
seguinte exemplo:
Valor de
medição
Valor de
ajuste
* Caso nenhuma sonda seja
introduzida no TI, o
medidor exibirá a seguinte
mensagem de erro: "Err".
SEt
23,7
oFS
23,7
Page 23
20
* Utilize a tecla "▲" (3-5, FIG 1) ou a tecla "▼" (3-6, FIG 1) para ajustar o valor
que será exibido na parte inferior da tela.
* Pressione a tecla "Enter" (3-4, FIG 1) para salvar o valor ajustado na memória.
Em seguida, retorne para a tela de medição normal, a fim de concluir o
processo de ajuste de offset.
* O ajuste de offset demonstrado acima para Pt 100 ohm também vale para PT1
e PT2.
Valor de
medição
Valor de
ajuste
* Caso não seja introduzida
qualquer sonda no
soquete PT1 ou PT2, o
medidor emite a seguinte
mensagem de erro: "Err".
SEt
23,7
oFS
23,7
Page 24
GARANTIA/RESSALVA
A garantia dada pela OMEGA ENGINEERING, INC., referente a esta unidade, cobre defeitos relativos a material e
funcionalidade por um período de 13 meses, a contar da data da compra. A OMEGA adiciona mais um (1) mês de
carência à garantia normal de um (1) ano para o produto, a fim de cobrir o tempo de manuseio e transporte. Isso
significa que os clientes da OMEGA podem contar máxima cobertura para cada produto.
Caso a unidade apresente qualquer defeito, deverá ser retornada à fábrica para avaliação. O Departamento de
Atendimento ao Cliente da OMEGA emitirá um número de Retorno Autorizado (AR), imediatamente após receber
comunicado via telefone ou por escrito. Assim que a unidade for avaliada pela OMEGA e, caso o produto seja
dado como defeituoso, será consertado ou substituído sem custo. A GARANTIA da OMEGA não se aplica a defeitos
decorrentes de qualquer ação do comprador, incluindo, dentre outros, manuseio incorreto, uso de interface não
recomendada, operação fora dos limites de projeto, reparo inadequado ou alteração não autorizada. No entanto, a
presente GARANTIA PERDERÁ SEU VALOR se ficar constatado que unidade foi violada ou caso haja evidência de que
o defeito foi causado por excesso de corrosão, corrente, calor, umidade ou vibração, ou por especificação indevida,
aplicação errônea, mal uso ou por qualquer outra condição operacional fora do controle da OMEGA. Os componentes
de desgaste não cobertos pela garantia, incluem, dentre outros, pontos de contato, fusíveis e triacs.
A OMEGA tem prazer em oferecer sugestões sobre o uso de seus diversos produtos, porém, a empresa não assume
responsabilidade por qualquer omissão ou erro, e nem tampouco assume a obrigação por quaisquer danos
decorrentes do uso de seus produtos, de acordo com informações fornecidas pela OMEGA, de forma oral ou escrita. A
OMEGA garante apenas que as peças por ela fabricadas estarão de acordo com as especificações e livres de defeitos. A
OMEGA NÃO OFERECE QUALQUER OUTRA GARANTIA E NEM FAZ QUALQUER REPRESENTAÇÃO DE QUALQUER ESPÉCIE
QUE SEJA, EXPRESSA OU IMPLÍCITA, A NÃO SER O DIREITO DE PROPRIEDADE, E TODAS AS GARANTIAS IMPLÍCITAS,
INCLUINDO QUALQUER GARANTIA DE COMERCIABILIDADE E ADEQUAÇÃO A DETERMINADO FIM FICAM AQUI
RECUSADAS. LIMITE DE RESPONSABILIDADE: A correções às quais o comprador tem direito, conforme estabelecido
neste documento, são exclusivas e a totalidade da responsabilidade da OMEGA, relativa a este pedido, quer baseada
em contrato, garantia, negligência, indenização, responsabilidade objetiva ou de outra forma, não excederá o preço
da compra do componente objeto da dita garantia. Em hipótese alguma, a OMEGA será responsabilizada por danos
consequências, incidentais ou especiais
CONDIÇÕES: Os equipamentos comercializados pela OMEGA não devem e não podem ser utilizados: (1) como
“Componente Básico”, de acordo com a Comissão de Regulamentação Nuclear (10; 21) do Código de Regulamentação
Federal (CFR, dos EUA) utilizado em conexão com qualquer instalação ou atividade nuclear; ou (2) para fins médicos ou
em seres humanos. Caso algum produto seja usado em conexão com qualquer instalação ou atividade nuclear, para
fins médicos ou venha a ser utilizado em seres humanos, ou, de qualquer forma, usado indevidamente, a OMEGA não
assume qualquer responsabilidade, conforme descrito em nossa GARANTIA/RESSALVA e, além disso, o comprador terá
de indenizar a OMEGA e isentá-la de qualquer obrigação ou dano decorrentes do uso do produto nesse respeito.
SOLICITAÇÃO DE RETORNO E/OU DÚVIDAS
Todas as solicitações de reparo sob garantia e/ou dúvidas deverão ser dirigidas ao Departamento de Atendimento do
Cliente da OMEGA. ANTES DE RETORNAR QUAISQUER PRODUTOS PARA A OMEGA, O COMPRADOR DEVERÁ OBTER DO
DEPARTAMENTO DE ATENDIMENTO AO CLIENTE DA OMEGA UMA AUTORIZAÇÃO DE RETORNO (AR), A FIM DE EVITAR
ATRASO NO PROCESSAMENTO. O número do AR concedido pela OMEGA deverá ser apontado no lado externo da
embalagem de retorno ou em qualquer correspondência pertinente
O comprador arcará com os custos de transporte, frete, seguro e embalagem apropriada, a fim de evitar danos durante
o percurso.
CASO VOCÊ PRECISE RETORNAR ALGUM PRODUTO
DENTRO DA GARANTIA, tenha disponível as seguintes
informações, antes de entrar em contato com a OMEGA:
1. O número da ordem de compra mediante o qual o
produto foi COMPRADO.
2. Modelo e número de série do produto dentro da
garantia e
3. Instruções para reparo e/ou problemas específicos relacionados ao produto.
A política da OMEGA é de oferecer alterações funcionais, e não de modelos, toda vez que for disponibilizada uma melhoria, dessa
forma permitindo que os clientes estejam sempre utilizando a tecnologia e a engenharia mais recentes.
OMEGA é uma marca registrada da OMEGA ENGINEERING, INC.
© Direitos autorais 2016 OMEGA ENGINEERING, INC. Todos os direitos reservados. Esta documentação não poderá ser copiada,
fotocopiada, reproduzida, traduzida ou reduzida a qualquer meio eletrônico ou a formato de leitura por máquina, no todo ou em parte,
sem o prévio consentimento escrito da OMEGA ENGINEERING, INC.
CASO VOCÊ PRECISE CONSERTAR ALGUM PRODUTO FORA
DA GARANTIA, entre em contato com a OMEGA para obter
informações sobre o custo do reparo. ANTES de consultar a
OMEGA, tenha disponível as seguintes informações:
1. Número da ordem de compra para cobrir o CUSTO do reparo;
2. Modelo e número de série do produto e
3. Instruções para reparo e/ou problemas específicos relacionados ao produto.
Page 25
Onde posso encontrar tudo de que preciso
para medição e controle de processos?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de resistência
térmica, conectores, paineis e montagens
Fiação: Termopar, detector de temperatura de resistência (RTD) e resistência térmica
Calibradores e referências para ponto de gelo
Registradores, controladores e monitores de processo
Pirômetros infravermelhos
PRESSÃO, DEFORMAÇÃO E FORÇA
Transdutores e extensômetros
Células de carga e manômetros
Transdutores de deslocamento
Instrumentação e acessórios
VAZÃO E NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo
Indicadores de velocidade do ar
Sistemas de turbina/roda de pá
Totalizadores e controladores de lotes
pH & CONDUTIVIDADE
Eletrodos de pH, testes e acessórios
Medidores de bancada/laboratório
Controles, calibradores, simuladores e bombas
pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia
Sistemas de aquisição com base em comunicação
Cartões para Apple, IBM e compatíveis
Sistemas de registro de dados (datalogging)
Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento
Aquecedores de cartucho e de tira
Aquecedores de imersão e de coleira
Aquecedores flexíveis
Aquecedores de laboratório
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle
Refratômetros
Bombas e tubulação
Monitores de ar, solo e água
Água industrial e tratamento de esgoto
pH, condutividade e instrumentos de medição de oxigênio dissolvido
M4963/1116
Loading...
