Handbuch

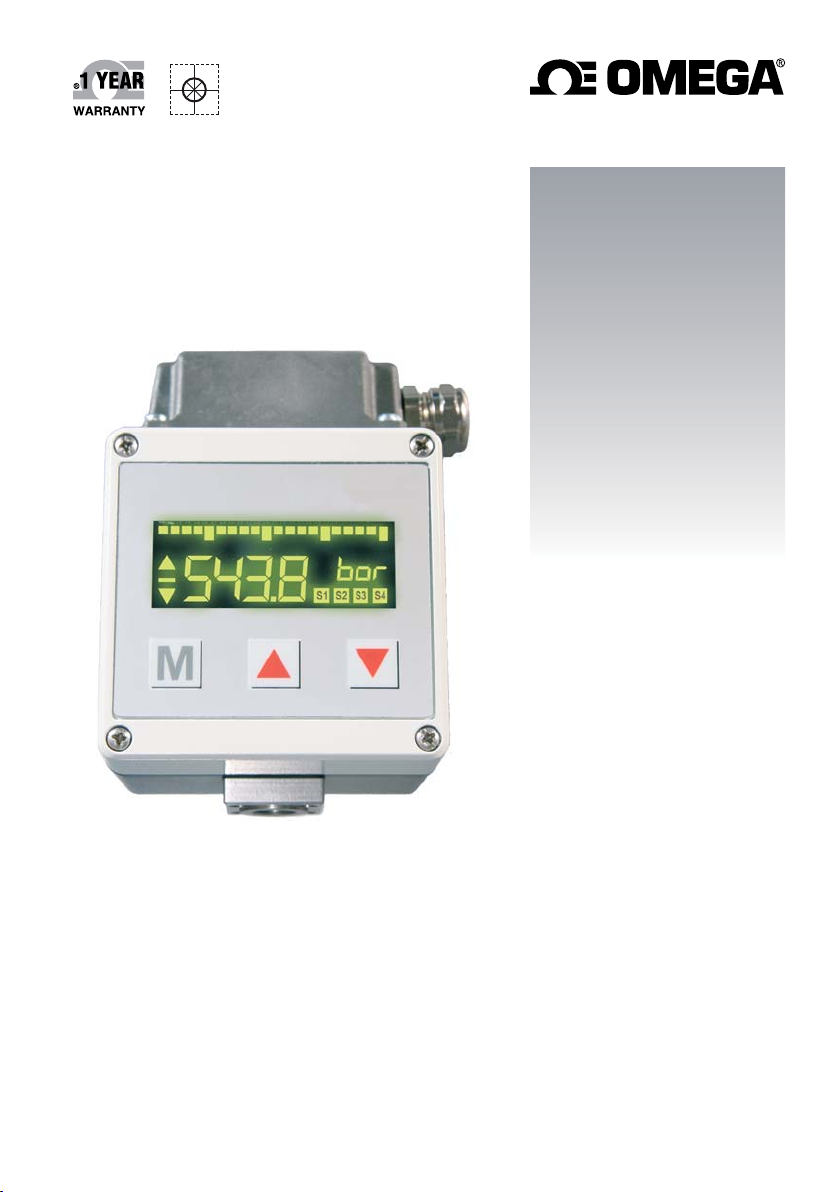

PSW3000

Elektronischer 4fach-Druckschalter

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Deutschland,
Österreich,
Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

USA

1. Produktbeschreibung

Bestimmungsgemäße Verwendung

• Der Druckschalter / das Anzeigegerät dient zur Anzeige von Druck, Temperatur,
Durchfluss, Füllstand etc. und hat vier Schaltausgänge und einen Analogausgang.

• Der Druckschalter darf nur in Anlagen eingebaut werden, in denen der maximale
Druck Pmax, angegeben auf dem Typenschild, nicht überschritten wird.

• An das Anzeigegerät dürfen nur Eingangssignale an der Unterseite angeschlossen
werden, die auf dem Typenschild angegeben sind.

• Achtung: Dieses Bauteil darf nicht als alleiniges sicherheitsrelevantes Bauteil gemäß
DGR 97/23/EG eingesetzt werden.

2. Inbetriebnahme

Gerät nur in drucklosem Zustand montieren bzw. demontieren!

• Der Schalter sollte nur von autorisierten Personen in Betrieb genommen und bedient
werden.

• Deckel und Geräteunterteil bilden eine Funktionseinheit. Ein Vertauschen kann zu
Messfehlern oder Fehlfunktionen führen. Siehe Serien-Nr. auf der Deckel-Innenseite.
Für die Wandmontage sind die vier Gehäusedeckelschrauben zu lösen und der
Gehäusedeckel abzunehmen. Danach das Gerät mittels vier geeigneten Schrauben
an der Wand anbringen und zuletzt den Gehäusedeckel wieder montieren. Bei
starken Vibrationen sind zur Dämpfung Gummipuffer zu verwenden.

• Der PSW-3000 ist über den Druckanschluss G 1/4 Innengewinde an die Druckleitung
anzuschließen und mit einem Drehmoment von 45 Nm anzuziehen. Es sollte eine
flexible Leitung verwendet werden.
Bei Druckspitzen sind Dämpfungsschrauben zu verwenden.

• Am PSW-3000-Modell ohne Ausgang ist der Aufnehmer über den 3-poligen
Würfelstecker an der Unterseite des Gerätes anzuschließen.

• Der elektrische Anschluss (Spannungsversorgung, Analogausgang sowie
Schaltkontakte) erfolgt gemäß Anschlusstabelle an der Oberseite des Gerätes.
Hierzu ist die Abdeckkappe zu lösen und das Kabel über die PG 13,5 einzuführen.
Bei Bedarf können an der Abdeckkappe weitere Kabelverschraubungen durch
Herausbrechen der perforierten Vertiefungen angebracht werden.

• Bei der elektrischen Installation sind die Vorschriften nach VDE 0100 zu beachten.
Um einen störungsfreien Betrieb zu gewährleisten ist der Schutzleiter unbedingt
anzuschließen. Beim Betrieb von 230 V AC Lasten an den Schaltkontakten sind
getrennte Kabel für Versorgung und Schalter zu installieren (Abdeckkappe mit zwei
Kabelverschraubungen).

• Werden mit dem Schaltrelais induktive Lasten (Magnete, Schütze, etc.) geschaltet,
sind geeignete Schutzbeschaltungen vorzusehen (Varistoren etc.).

PSW3000

3

3. Bedienelemente

PSW3000

4

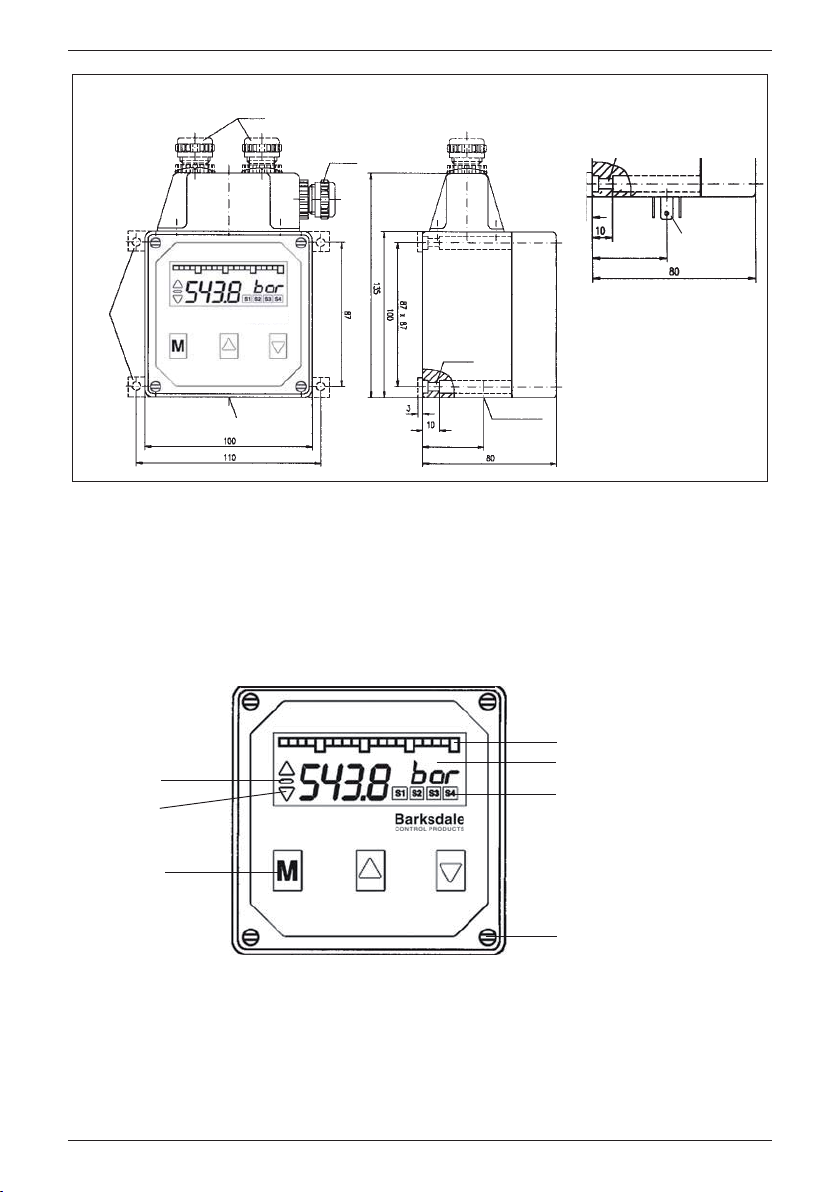

Abmessungen (in mm)

Modelle mit
Ausgang

optional Pg 13,5

Pg 13,5

4 x ø4,5

Anschluss
Modelle ohne Ausgang

Gerätestecker

38,5

3-pol., DIN 43650

Befestigungsquerträger (für Schrauben M4)

Vorzeichen

Trendpfeile

Menütasten

Druckanschluss

Druckanschluss

38,5

20-teiliger Bargraph
8-stellige 14-Segment Anzeige

Schaltpunktanzeige SP1...SP4

Gehäuseschrauben

PSW3000

5

Schaltspannung : max. 120 V DC bzw. 250 V AC
Schaltleistung : max. 120 W bzw. 1250 V AC
Schaltvermögen : 220 V AC / 3 A VDE 0660 T.2
Dauerstrom : max. 5 A
Schalthäufigkeit : max. 20/s

Schaltkontakte

S1

3S 2SS4

S1

S24S3S

Schutzleiter

M4

Analog-Ausgang

Analog-GND (0 V)

4...20 mA (0...10 V)

Spannungsversorgung

+18 V DC...+30V DC

0 V

max. RL =

UB –12 V

20 mA

(max. 10 mA)

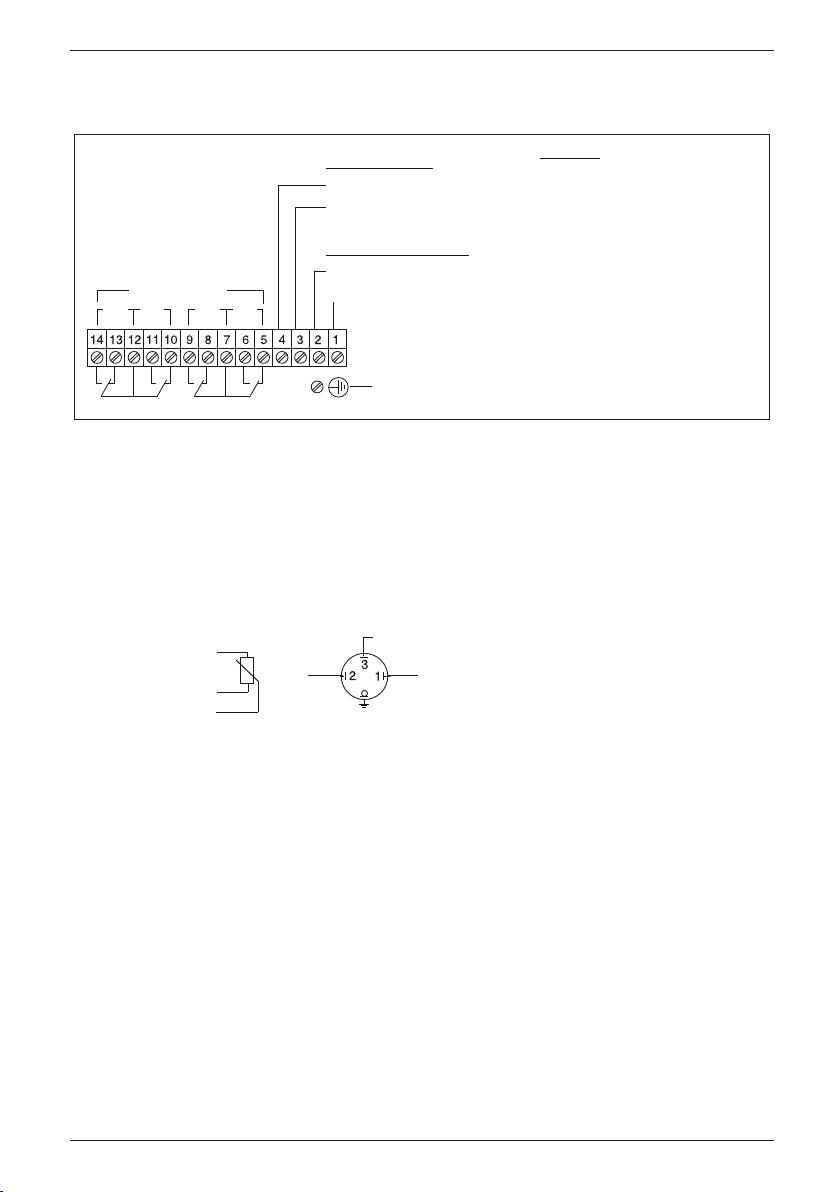

Elektrischer Anschluss

Sensoranschluss PSW3000-Modell ohne Ausgang

nach DIN 43650

gn

1

bn

2

ws

3

1 = +Ub
2 = –Ub (*)
3 = Signal

(*) bei 2-Leiter-Anschluss wird Pin 2 nicht benötigt.

–Ub

Analog-Messeingang

Signal

+Ub

Wahlweise:

Stromeingang : 4...20 mA
Spannungseingang : 0...10 V DC
Widerstandseingang : Poti (500 Ohm...100 kOhm)

Dialog Benutzerebene

PSW3000

6

Hauptmenü Untermenü Wert Beschreibung

Messbetrieb

.... Anzeige des aktuellen Messwertes und der Messwerteinheit

MENU Anzeige Programmiersperre

UNLK keine Verriegelung, alle Einstellwerte können geändert werden
LOCK Gerät verriegelt, die Einstellwerte können nicht geändert

werden

SP.1 ... SP.4 Schaltpunktmenü SP1..SP4

MODE STND Standard steigend/fallend

WIND Fenstertechnik
ERRO Fehlerausgang

ON .... Einschaltpunkt für SP1..SP4; wird der ON-Wert kleiner als der

OFF-Wert eingestellt, ergibt sich fallende

Schaltpunktauswertung

OFF .... Ausschaltpunkt für SP1..SP4

LEV Invertierung des Schaltausgangs

HLFS High-level-fail-safe (Schließerfunktion)
LLFS Low-level-fail-safe (Öffnerfunktion)

DEL 0,0s..9,9 s Ein-/ Ausschaltverzögerung Schaltpunkt SP1..SP4 in Sekunden

ANOP Analogausgang Menü

ANOP ON Analogausgang in Betrieb

OFF Analogausgang abgeschaltet

AOZS .... Skalierung des Analogausgangs-Anfangswert

(z. B. 0 bar = 4 mA)
AOFS Skalierung des Analogausgangs-Endwert

(z. B. 400 bar = 20 mA)

DISP Display Menü

UNIT bar Einstellung der Messwerteinheit,

(nur Modell PSI die Umrechnung der Messwertanzeige erfolgt automatisch
mit Ausgang) MPa

:
DAMP 0,0s..9,9 s Dämpfung der Messwertanzeige in Sekunden

OFFS .... Messwert-Offset in bar, d. h. Verschiebung der

Anzeigebereiches

CUT .... Cut-Off in bar, d. h.Signalunterdrückung am

Messbereichsanfang

BGZS .... Skalierung Bargraph-Anfangswert

BGFS .... Skalierung Bargraph-Endwert

PEAK Spitzenwert Menü

MIN .... Anzeige des Minimalwertspeichers

CLRM NO keine Löschung

YES Löschen des Minimalwertspeichers

MAX .... Anzeige des Maximalwertspeichers

CLRX NO keine Löschung

YES Löschen des Maximalwertspeichers

CAL Kalibriermenü

(nur Modell DECP 0000..0,000 Festlegung der Dezimalstellen der Messwertanzeige

ohne Ausgang) ZSCL .... Skalierung der Messwertanzeige-Anfangswert

FSCL .... Skalierung der Messwertanzeige-Endwert

UNIT bar Festlegung der Messwerteinheit

PSI

:
TEXT Ermöglicht die Anzeige der Einheit, die im UTXT-Menü

hinterlegt wurde
UTXT ABCD Hier kann ein beliebiger Text hinterlegt werden
CODE Kalibiermenü des Herstellers

4. Bedienung

Nach dem Einschalten des Gerätes erfolgt ein Selbsttest. Die Bedienung erfolgt
menügeführt über die drei Tasten auf der Frontseite. Das Wechseln in der oberen
Menüebene, d. h. vom Messbetrieb in das Hauptmenü bzw. vom Hauptmenü in das
Untermenü, erfolgt mit der „M“ = Mode-Taste. Mit der „p“ = Up- und der „q“ = Down­Taste werden einzelnen Menüpunkte angewählt.

Eine Änderung der Einstellung wird mit der Mode-Taste eingeleitet und durch einen
blinkenden Cursor signalisiert. Die Änderung selbst wird mit der Up- bzw. Down-Taste
durchgeführt und mit der Mode-Taste abgespeichert.

Bei allen Zahlenwerten erfolgt die Eingabe „Digit by Digit“, d. h. jedes Digit wird einzeln
eingegeben und mit der Mode-Taste bestätigt. Das Abspeichern des Wertes erfolgt mit
der Bestätigung des letzten Digits.

Wird der letzte Punkt im Untermenü mit der Down-Taste verlassen, erfolgt automatisch
der Sprung in das Hauptmenü.

Zum schnellen Abschluss der Programmierung kann von jedem Punkt im Menü in den
Messbetrieb gewechselt werden, indem man die M-Taste für 5 Sekunden gedrückt
hält.

Nach ca. 2 Minuten ohne Tastendruck geht das Gerät automatisch in den Messbetrieb
über.

5. Änderungssperre

Werden die Up- und die Down-Taste für 5 Sekunden gedrückt, wird eine
Programmiersperre aktiviert, die den Eintritt in das Hauptmenü durck „LOCK“ (= locked
/gesperrt) und durch „UNLK“ (= unlocked / nicht gesperrt) angezeigt wird.

Durch nochmaliges Drücken der beiden Tasten kann die Softwaresperre wieder
deaktiviert werde. Bei einer aktiven Programmiersperre können alle Werte eingesehen
aber nicht geändert werden.

6. Fehlermeldungen

Durch die interne Selbstüberwachung des Gerätes werden auftretende
Gerätestörungen sofort erkannt und als blinkender Klartext im Display angezeigt.

PSW3000

7

Meldung Fehler Ursache

max positive Messbereichsüberschreitung Messwert liegt über dem

Messbereichsendwert

min negative Messbereichsüberschreitung Messwert liegt unter dem

Messbereichsanfangswert

anao Fehler Analogausgang Offener Stromausgang oder

kurzgeschlossener Spannungsausgang
sens Sensorfehler (intern) Drucksensor überlastet oder defekt
data Datenfehler (EEProm) (intern) Fehler im Datenspeicher
prog Prozessorfehler (intern) Fehler im Mikroprozessor
cal Kalibrierungsfehler (intern) Fehlerhafte Kalibrierdaten

PSW3000

8

Messbetrieb

Menüstruktur PSW3000

PSW3000

9

Menüstruktur PSW3000-Modelle ohne Ausgang

Messbetrieb

PSW3000

10

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Testkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

Für Ihren gesamten Bedarf
der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

M4676-DE/01.2010
