PCC-SMD
Circuit Board Thermocouple Connectors
For Miniature Connectors

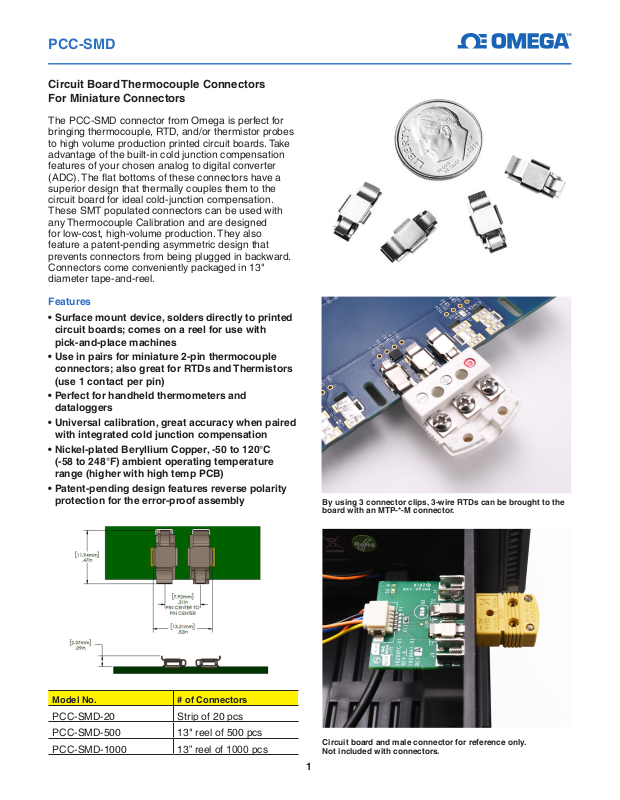

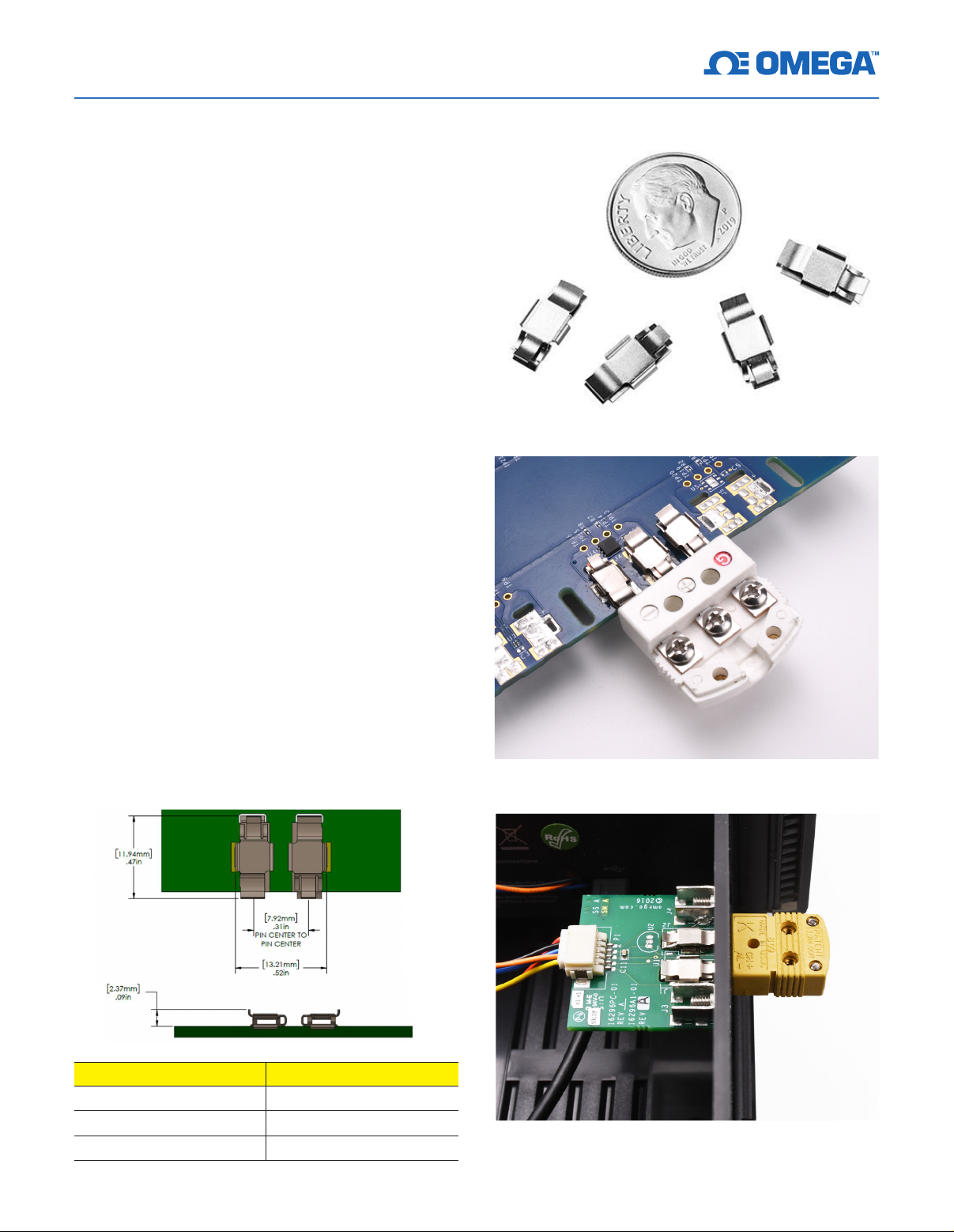

The PCC-SMD connector from Omega is perfect for
bringing thermocouple, RTD, and/or thermistor probes
to high volume production printed circuit boards. Take
advantage of the built-in cold junction compensation
features of your chosen analog to digital converter
(ADC). The flat bottoms of these connectors have a
superior design that thermally couples them to the
circuit board for ideal cold-junction compensation.
These SMT populated connectors can be used with
any Thermocouple Calibration and are designed
for low-cost, high-volume production. They also
feature a patent-pending asymmetric design that
prevents connectors from being plugged in backward.
Connectors come conveniently packaged in 13"
diameter tape-and-reel.
Features
• Surface mount device, solders directly to printed
circuit boards; comes on a reel for use with
pick-and-place machines
• Use in pairs for miniature 2-pin thermocouple
connectors; also great for RTDs and Thermistors
(use 1 contact per pin)
• Perfect for handheld thermometers and
dataloggers
• Universal calibration, great accuracy when paired
with integrated cold junction compensation
• Nickel-plated Beryllium Copper, -50 to 120°C
(-58 to 248°F) ambient operating temperature
range (higher with high temp PCB)
• Patent-pending design features reverse polarity
protection for the error-proof assembly
By using 3 connector clips, 3-wire RTDs can be brought to the
board with an MTP-*-M connector.
Model No. # of Connectors
PCC-SMD-20 Strip of 20 pcs
PCC-SMD-500 13" reel of 500 pcs
PCC-SMD-1000 13” reel of 1000 pcs
Circuit board and male connector for reference only.
Not included with connectors.
1
Page 2
PCC-SMD
IDEAL
A
ALL
CC

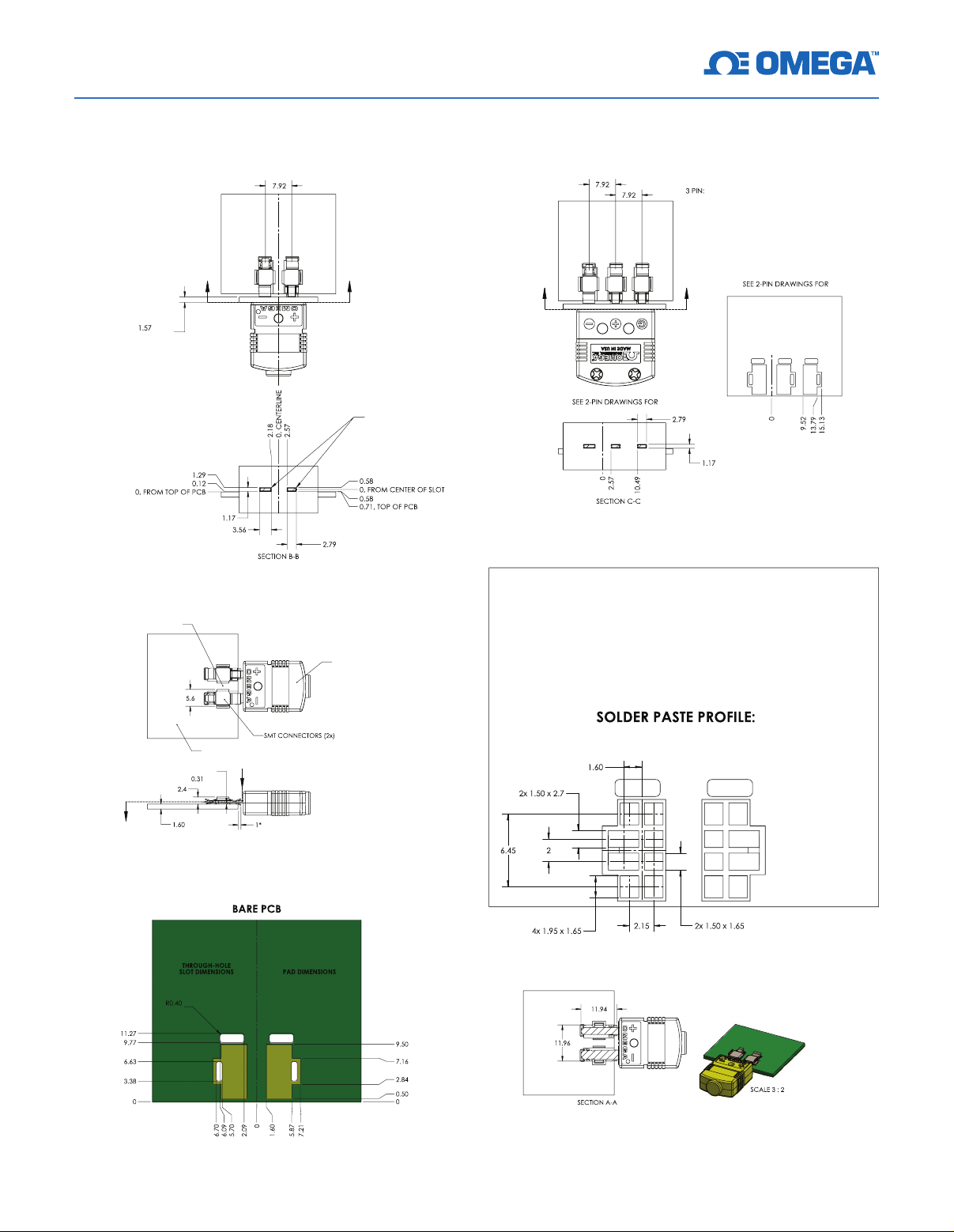

FRONT PANEL:
OTHER DIMENSIONS
BARE PCB
OTHER DIMENSIONS
MINI THERMOCOUPLE
MALE CONNECTOR
PCB
IDEAL
COLD JUNCTION
COMPENSATION
LOCATION
SHEET METAL
THICKNESS
A
ALL
* NOTE: CONNECTOR CAN BE MADE FLUSH WITH FRONT OF PCB IF DESIRED (1.0 DIMENSION).
3rd THROUGH-HOLE SLOT LOCATION WOULD BE REQUIRED
ALL DIMENSIONS IN mm UNLESS OTHERWISE NOTED
FRONT PANEL DESIGN:
PANEL THICKNESS
COLD JUNCTION
COMPENSATION
LOCATION
BB
OPENING SLOTS
MINI THERMOCOUPLE
MALE CONNECTOR
FRONT PANEL:
OTHER DIMENSIONS
CC
BARE PCB
OTHER DIMENSIONS
ALL
PCB
SHEET METAL
THICKNESS
A
* NOTE: CONNECTOR CAN BE MADE FLUSH WITH FRONT OF PCB IF DESIRED (1.0 DIMENSION).
3rd THROUGH-HOLE SLOT LOCATION WOULD BE REQUIRED
2
Page 3
PCC-SMD
Connecteurs de circuits imprimés pour thermocouples
Pour connecteurs miniatures
Le connecteur PCC-SMD d'OMEGA est parfait pour accélérer les
volumes de production de circuits imprimés des thermocouples,
RTD et/ou thermistances. Profitez des fonctions intégrées de
compensation de soudure froide de votre convertisseur
analogique-numérique (CAN). Les fonds plats de ces connecteurs
bénéficient d'une conception améliorée qui permet de les coupler
thermiquement à la carte de circuit imprimé pour une
compensation de soudure froide idéale. Ces connecteurs à
montage en surface pour thermocouples peuvent être utilisés avec
n'importe quel type de thermocouple et sont conçus pour une
production de masse à faible coût. Ils présentent également une
conception asymétrique, en instance de brevet, qui empêche de
brancher les connecteurs en sens inverse. Les connecteurs sont
livrés dans un emballage pratique en bobines de 33 cm (13 po)
de diamètre.
Caractéristiques
Dispositif de montage en surface, se soude directement aux
•
cartes de circuits imprimés. Fourni en bobine pour être utilisé
avec des machines de positionnement
S'utilise par paire pour les connecteurs miniatures de thermo-
•
couples à 2broches. Convient également très bien aux RTD et
aux thermistances (utiliser 1contact par broche)
Idéal pour les thermomètres portables et les enregistreurs de
•
données
Étalonnage universel, grande précision quand il est
•
associé à la compensation de soudure froide
Cuivre au béryllium nickelé, plage de température ambiante
•
de fonctionnement de -50 à 120°C (-58 to 248°F) (plus élevée
avec les cartes de circuits imprimés à haute température)
Les caractéristiques de conception en instance de brevet
•
comprennent une protection à la polarité inverse pour un
assemblage fiable
En utilisant 3clips pour connecteur, des RTD à trois fils
peuvent être ajoutés à la carte avec un connecteur MTP-*-M.
[11,94 mm]
0,47 pouce
[7,92 mm]
0,31 pouce
ENTRE
BROCHES -
CENTRE À
CENTRE
[13,21 mm]
0,52 pouce
[2,37 mm]
0,09 pouce
Référence des connecteurs
PCC-SMD-20 Rouleau de 20 pièces
PCC-SMD-500
PCC-SMD-1000
Bobine de 33 cm (13 po)
de 500 pièces
Bobine de 33 cm (13 po)
de 1 000 pièces
Carte de circuit imprimé et connecteur mâle pour référence uniquement.
Non inclus avec les connecteurs.
1
Page 4
PCC-SMD
EMPLACEMENT
A
ALL
CC
PANNEAU AVANT:
AUTRES DIMENSIONS
CARTE DE CIRCUIT IMPRIMÉ NUE
AUTRES DIMENSIONS
THERMOCOUPLE MINIATURE
CONNECTEUR MÂLE
CARTE DE CIRCUIT IMPRIMÉ
EMPLACEMENT
IDÉAL
DE LA COMPENSATION DE
SOUDURE FROIDE
ÉPAISSEUR DE
TÔLE S
A
ALL
*REMARQUE: LES CONNECTEURS PEUVENT AFFLEURER LE BORD AVANT DE LA CARTE DE CIRCUIT IMPRIMÉ SI BESOIN (DIMENSION 1.0).
TROISIÈME ORIFICE TRAVERSANT NÉCESSAIRE
TOUTES LES DIMENSIONS SONT EN mm SAUF INDICATION CONTRAIRE
CONCEPTION DU PANNEAU AVANT:
TROIS BROCHES:
ÉPAISSEUR DU PANNEAU
0, DU HAUT DE LA CARTE
DE CIRCUIT IMPRIMÉ
IDÉAL POUR
COMPENSATION DE
SOUDURE FROIDE
ÉPAISSEUR DE
CARTE DE CIRCUIT IMPRIMÉ
TÔLE
A
0, LIGNE CENTRALE
SECTION B-B
CONNECTEURS SMT (x2)
BB
FENTES D'OUVERTURE
0, DU CENTRE DE LA FENTE
0,71, HAUT DE LA CARTE DE CIRCUIT IMPRIMÉ
CONNECTEUR MÂLE
MINIATURE POUR THERMOCOUPLE
VOIR LES DESSINS À DEUX BROCHES
CC
PANNEAU AVANT:
VOIR LES DESSINS À DEUX BROCHES
POUR LES AUTRES DIMENSIONS
SECTION C-C
PROFIL DE PÂTE À SOUDER:
CARTE DE CIRCUIT IMPRIMÉ NUE
POUR LES AUTRES DIMENSIONS
*REMARQUE: LES CONNECTEURS PEUVENT AFFLEURER LE BORD AVANT DE LA CARTE DE CIRCUIT IMPRIMÉ SI BESOIN (DIMENSION 1.0).
TROISIÈME ORIFICE TRAVERSANT NÉCESSAIRE
CARTE DE CIRCUIT IMPRIMÉ NUE
DIMENSIONS DE L'ORIFICE
TRAVERSANT
ALL
DIMENSIONS DE LA
TABLETTE
ÉCHELLE 3: 2
SECTION A-A
2
