Manuel

SERIE OS65

Pyromètres à infrarouge

d’utilisation

http://www.omega.fr [email protected]

Service en Amérique du Nord:

Etats-Unis: One Omega Drive, P.O. Box 4047

ISO 9001

Canada: 976 Bergar

Pour une assistance technique immédiate ou une application:

Stamford CT 06907-0047
TEL: [phone] FAX:[phone]
courriel: [email protected]

Laval (Quebec) H7L 5A1
TEL: [phone] FAX: [phone]
courriel: [email protected]

Courriel:

Etats-Unis et Canada:

Commercial: 1-800-826-6342 / 1-800-TC-OMEGA
Service: 1-800-622-2378 / 1-800-622-BEST
Produits spéciaux: 1-800-872-9436 / 1-800-USA-WHEN
TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGA

Mexique: En espagnol: [phone]-7803 courriel: [email protected]

FAX: [phone] [email protected]

Service en Europe:

Bénélux: Postbus 8034, 1180 LA Amstelveen, The Netherlands

TEL: [phone] FAX: [phone]
Numéro gratuit au Bénélux: 0800 0993344
courriel: [email protected]

République tchèque

Rudé armády 1868, 733 01 Karviná 8
TEL: [phone] FAX: [phone]
Numéro gratuit: 0800-1-66342 courriel: [email protected]

France: 11,rue Jacques Cartier 78280 Guyancourt

TEL: [phone] FAX: [phone]
Numéro vert: 0800 466 342
courriel: [email protected]

Allemagne/Autriche:

Daimlerstrasse 26, D-75392 Deckenpfronn, Germany
TEL: [phone] FAX: [phone]
Numéro gratuit en Allemagne: 0800 639 767

courriel: [email protected]

Royaume-Uni One Omega Drive, River Bend Technology Centre

ISO 9002

Northbank, Irlam, Manchester
M44 5BD United Kingdom
TEL: [phone] FAX: [phone]

®

®

®

Numéro gratuit au Royaume-Uni 0800-488-488
courriel: [email protected]

OMEGA a choisi de satisfaire à toutes les normes de sécurité de tous les pays ainsi qu’aux
directives EMC/EMI en vigueur. OMEGA est constamment à la recherche de la certification de
ses produits par rapport aux directives européennes. OMEGA est prêt à estampiller ses produits
du label CE dès que la certification appropriée a été obtenue. Les informations contenues dans ce
manuel sont censées être correctes, mais OMEGA Engineering Inc. ne sera tenu responsable de
toute erreur qu’il pourrait contenir et se réserve le droit d’en modifier les spécifications sans
préavis. AVERTISSEMENT: Ces produits n’ont pas été étudiés et ne doivent pas être utilisés pour
des applications médicales supposant la connexion au patient.

CONDITIONS DE GARANTIE / LIMITE DE RESPONSABILITE

NEWPORT Electronique OMEGA garantit que ce produit est exempt de tout vice de matière et de
réalisation, pendant une période de 13 mois après sa date d’achat. La garantie NEWPORT - OMEGA porte
sur ue période normale de garantie de un (1) an plus un (1) mois supplémentaire pour tenir compte des
délais de traitement et d’expédition. Ce prolongement de la période assure aux clients de NEWPORT une
garantie maximale sur chaque produit.
En cas de mauvais fonctionnement pendant cette période, le produit doit être retourné au Service Clients
de NEWPORT - OMEGA pour évaluation. Avant d’effectuer ce retour et afin d’assurer un parfait suivi, le
Service Clients de NEWPORT - OMEGA vous communiquera immédiatement un numéro d’Autorisation
de Retour (AR) sur simple demande téléphonique ou écrite. Après examen par NEWPORT - OMEGA, si le
produit est reconnu défectueux, il sera réparé ou remplacé gratuitement. La présente GARANTIE ne
couvre pas les défauts résultant d’une action quelconque de l’acheteur, y compris et sans exhaustivité,
une mauvaise manipulation, un raccordement incorrect, une utilisation hors des limites prévues; une
réparation ou une modification non autorisée. Cette garantie ne s’applique pas si le produit a visiblement
été ouvert ou modifié, présente des signes de détérioration par suite de condtions excessives de
corrosion, d’intensité, de chaleur, d’humidité ou de vibration; par suite d’une utilisation non conforme à
l’application, aux caractéristiques ou spécifications du produit ou toute autre condition de
fonctionnement échappant au contrôle de NEWPORT - OMEGA. Les composants d’usure normale tels
que points de contact, fusibles et triacs et les consommables ne sont pas couverts par la garantie.

NEWPORT - OMEGA est à votre disposition pour vous conseiller sur l’utilisation de ses produits.
Cependant, NEWPORT - OMEGA n’assume aucune responsabilité pour toute erreur ou omission ou pour

tout dommage qui pourrait résulter de l’utilisation en conformité avec les informations données oralement
ou par écrit par NEWPORT - OMEGA. NEWPORT - OMEGA garantit seulement que les produits de sa
fabrication sont conformes aux caractéristiques et exempt de défauts. NEWPORT - OMEGA N’ACCORDE
AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU IMPLICITE, AUTRE QUE
CELLE QUI PRECEDE ET NEWPORT - OMEGA REFUSE EXPRESSEMENT TOUTE GARANTIE TACITE, Y
COMPRIS LES GARANTIES DE REVENTE ET D’ADEQUATION DANS UN BUT PARTICULIER.

LIMITES DE RESPONSABILITE; Les recours énoncés ici sont les seuls dont l’acheteur puisse se prévaloir;
que la responsabilité de NEWPORT - OMEGA dans le cadre de la commande de ce produit résulte d’un
contrat, d’une garantie, d’une négligence, d’une indemnisation, d’une responsabilité stricte ou autre, cette
responsabilité ne saurait dépasser le prix d’achat du composant objet de cette responsabilité. NEWPORT ­OMEGA ne peut en aucun cas être tenue responsable de dommages indirects, accessoires ou particuliers.
CONDITIONS PARTICULIERES: Les produits commercialisés par NEWPORT - OMEGA ne sont pas conçus
pour l’utilisation (1) dans toute installation ou activité nucléaire ou (2) dans toute application médicale ou
en contact avec le patient. Au cas où ce produit serait utilisé dans toute installation ou application
nucléaire, application médicale ou en contact avec le patient, ou toute autre condition incorrecte,
NEWPORT - OMEGA n’assume aucune des responsabilités décrites dans les termes de la GARANTIE ci­dessus et l’acheteur s’engage en sus à garantir NEWPORT - OMEGA et à la dégager de toute
responsabilité ou tout dommage de quelque nature que ce soit résultant de l’utilisation dans de telles
conditions.

Autorisations de retour usine / Demandes d’informations

Adressez toutes les demandes de garantie et de réparation au Service Clients de NEWPORT - OMEGA. AVANT DE
RETOURNER TOUT PRODUIT AU SERVICE CLIENTS DE NEWPORT - OMEGA, IL EST IMPERATIF QUE L’ACHETEUR
OBTIENNE DU SERVICE CLIENTS UN NUMERO D’AUTORISATION DE RETOUR QUI CONSTITUERA SON NUMERO DE
DOSSIER ET FACILITERA UN TRAITEMENT SANS RETARD. Ce numéro doit figurer sur le colis de retour et dans toute
correspondance. Les frais de port, d’assurance du port et d’emballage sont à la charge de l’acheteur.

RETOURS SOUS GARANTIE: munissez-vous des
renseignements suivants AVANT de contacter
NEWPORT - OMEGA:

1. N° de commande d’ACHAT du produit.

2. Référence et numéro de série du produit.

3. Instructions de réparation et/ou les problèmes
rencontrés avec ce produit.

NEWPORT - OMEGA réalise des modifications de ses produits en vue d’améliorer leurs performances et de
faire bénéficier ses clients de tout progrès en matière de technologie et de conception.
NEWPORT - OMEGA est une marque déposée de NEWPORT Electronics, Inc.

OMEGA est une marque déposée de OMEGA Engineering, Inc.
© Copyright 2002 NEWPORT Electronique - OMEGA. Tous droits réservés. La présente documentation ne doit

être ni copiée, photocopiée, reproduite, traduite ou mise sous support électronique ou sous forme lisible par
une machine, en tout ou partie, sans l’autorisation de NEWPORT Electronique - OMEGA.

RETOURS
NEWPORT - OMEGA pour obtenir un
devis de réparation. Munissez-vous des
renseignements suivants AVANT de
contacter NEWPORT - OMEGA:

1. N° de commande pour couvrir la

2. Référence et numéro de série du

3. Instructions de réparation et/ou les

HORS GARANTIE:consultez

réparation à venir.

produit.

détails des problèmes rencontrés
avec ce produit.

SERIE OS65

TABLE DES MATIERES

CHAPITRE PAGE

CHAPITRE 1 INTRODUCTION..............................................................................1

1.1 Description générale..........................................................................................1

1.2 Modèles disponibles...........................................................................................1

1.3 Accessoires.......................................................................................................2

CHAPITRE 2 INSTALLATION................................................................................2

2.1 Déballage..........................................................................................................2

2.2 Dimensions .......................................................................................................3

2.3 Connexions.......................................................................................................4

CHAPITRE 3 FONCTIONNEMENT........................................................................5

3.1 Emissivité..........................................................................................................5

3.2 Réglage de l’émissivité.....................................................................................5

3.3 Tableaux d’émissivité........................................................................................6

3.4 Mesures de comparaison..................................................................................7

3.5 Maintenance .....................................................................................................7

CHAPITRE 4 CARACTERISTIQUES.....................................................................7

4.1 Caractéristiques................................................................................................7

4.2 Diagrammes de champ de vue.........................................................................8

4.3 Dimensions des accessoires ............................................................................9

i

NOTES

ii

CHAPITRE 1 INTRODUCTION

1.1 DESCRIPTION GENERALE

Les pyromètres à infrarouge de la série OS65 de OMEGA®ont été étudiés pour
mesurer rapidement et de façon précise, la température de cibles, même celles réputées
difficiles comme les cibles mobiles, inaccessibles, fragiles ou dangereuses au toucher.
La série OS65 peut être installée dans votre équipement existant ou montée avec ses
propres accessoires pour une surveillance continue dans une chaîne de production. Du
fait que ces appareils ne font appel ni à des moteurs pas à pas ni à des mécanismes
vibrants, ils peuvent être montés dans une positioin quelconque et en environnements
hostiles sans aucune perte de performances. Ceci inclut les installations mobiles,
vibrantes ou susceptibles de chocs mécaniques. De conception robuste et de faibles
dimensions, ces appareils sont parfaits pour une grande variété d’applications dans
lesquelles la durée, la taille et le prix sont des facteurs importants.

Les composants de la série OS65 sont des appareils de mesure avancés et sans
contacts. Ils font appel à des circuits informatisés (microprocesseur) ce qui assure à la
fois précision et reproductibilité. Il existe six sorties différentes, qui peuvent être reliées
directement à des ordinateurs, centrales de mesure ou autres instruments.

1.2 MODELES DISPONIBLES

MODELE . TYPE DE SORTIE
OS65-J(*)(†) J

OS65-K(*)(†) K
OS65-MV(*)(†) 1 mV/°C.
OS65-MA1(*)(†) 4-20 mA
OS65-MA2(*)(†) 0-20 mA
OS65-V(*)(†) 0-5 Vcc

* Indiquez le code de gamme de température à partir du tableau ci-dessous.
† Indiquez le code optique à partir du tableau ci-dessous. Consultez les diagrammes

optiques pour plus de détails.

TABLEAU DE GAMMES

CODE POUR LA COMMANDE GAMME DE TEMPERATURE

-R1 -70 à 250°F

-R2 -57 à 125°C

-R3 0 à 250°F

-R4 0 à 125°C

-R5 -70 à 500°F

-R6 -57 à 250°C

-R7 0 à 500°F

-R8 0 à 250°C

-R9 -70 à 1000°F

-R10 -57 à 500°C

-R11 0 à 1000°F

-R12 0 à 500°C

*Sortie de thermocouples type J ou K , disponibles seulement avec les gammes R9 et R10.

TABLEAU OPTIQUE

CODE POUR LA COMMANDE CHAMP DE VUE AU FOYER

-1 3:1 (Dimension minimale du spot 6 à 20mm)

-2 7:1 (Dimension minimale du spot 25 à 175mm)

-3 15:1 (Dimension minimale du spot 25 à 375 mm)

-4 24:1 (Dimension minimale du spot 6 à 150 mm)

1

Chaque appareil est livré avec le support de montage du capteur et un écrou, un
câble de 4,50 m et son électronique logée dans un boîtier IP65 CEI 529
(NEMA4),

Pour commander un système nu opérationnel, comportant seulement la tête
de détection sensible aux infrarouges et la carte électronique, (sans le boîtier
IP66 et le support de montage et l’écrou), ajoutez le code "BB" au numéro du
modèle.

1.3 ACCESSOIRES

OS65-APC Collier de purge d’air
OS65-AWC Chemise de refroidissement à l’air ou à l’eau

OS65-MF Plaque de montage
OS65-RAB Equerre de montage
OS65-MN Ecrou
OS65-NEMA4 Boîtier IP65 (NEMA 4) pour l’électronique
OS65-NEMA12 Boîtier IP54 (NEMA 12) pour l’électronique

OPTIONS

C50 Câble de 15 m (au lieu de 4,50 m)
NIST Certificat d’étalonnage avec traçabilité NIST

CHAPITRE 2 INSTALLATION

2.1 DEBALLAGE

Commencer par retirer la liste de colisage et vérifier que vous avez reçu la totalité
de l’équipement. Si vous avez des questions à propos de l’expédition, contactez
le Service Clients de OMEGA. Tél. [phone]. Fax: [phone].

A la livraison de l’appareil, inspectez le conteneur et l’équipement pour constater
les signes éventuels de détérioration. Notez les traces d’une manipulation un peu

rude au cours du transport. Rédigez immédiatement un rapport sur cette

détérioration au transporteur.

REMARQUE

Le transporteur ne prendra aucune réclamation en compte si la totalité de l’équipement n’a
pas été rangée à fin de leur examen. Après celui-ci et après avoir retiré tout le contenu de
l’emballage, rangez-le ainsi que le carton en vue d’une ré-expédition éventuelle si nécessaire.

2

3

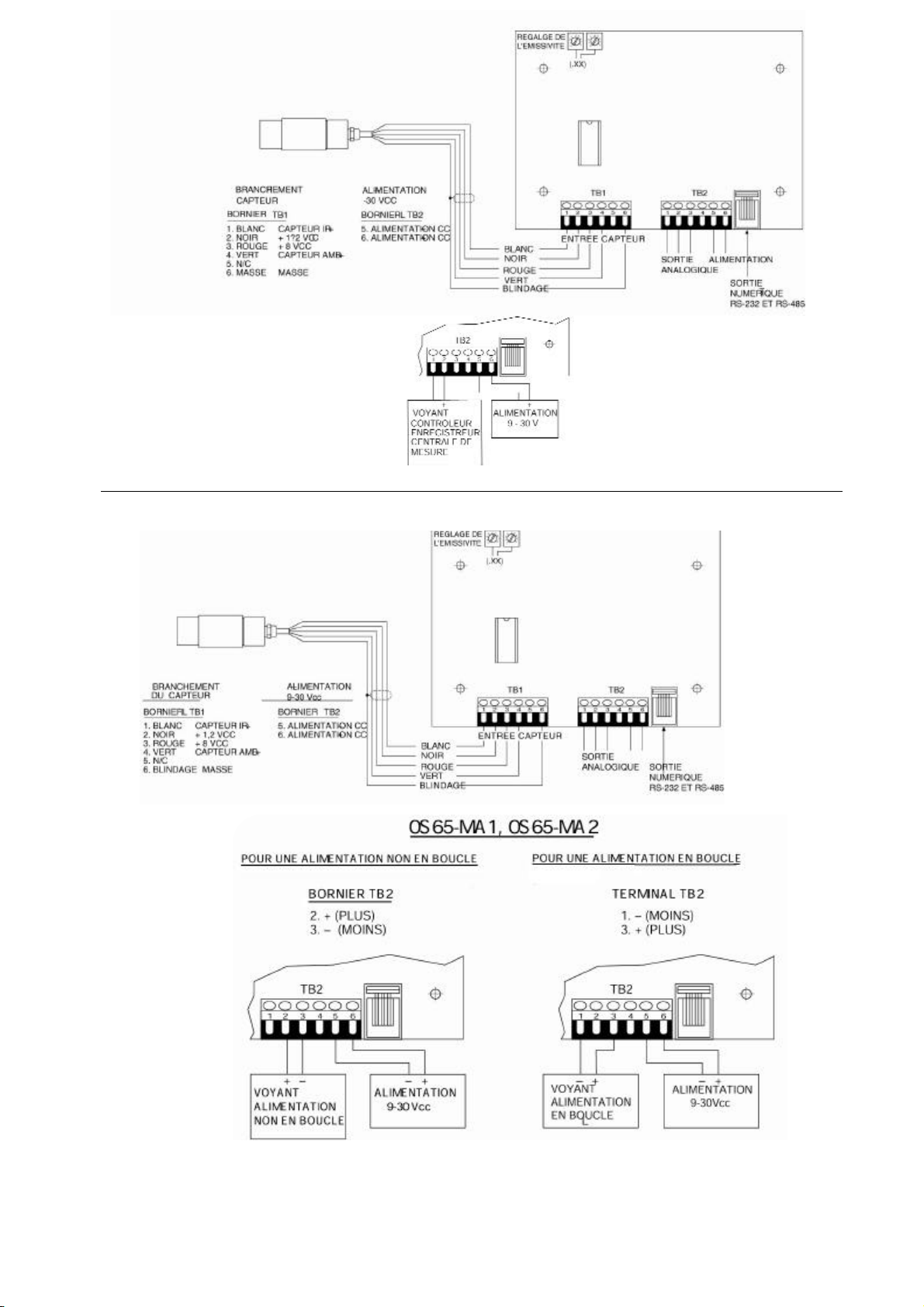

WIRING DIAGRAM FOR OS65-J, OS65-K, OS65-MV and OS65-V

SCHEMA DE CABLAGE DE L’OS65-MA1 et de l’OS65-MA2

5

CHAPITRE 3 FONCTIONNEMENT

3.1 EMISSIVITE

On définit un corps noir comme étant un objet qui émet le maximum de rayonnement à
une température donnée et possède une émissivité de 1. Le nom de “corps noir” est
trompeur car ce n’est pas tant la couleur que le matériau lui-même et le poli de sa
surface qui déterminent la valeur de son émissivité.

L’émissivité de la plupart des substances organiques (bois, tissus, plastiques et la
plupart des peintures) est approximativement de 0,95. Les métaux très polis, les
surfaces polies ont une émissivité très inférieure à 1.

3.2 REGLAGE EN FONCTION DE L’EMISSIVITE

Si l’on utilise un appareil de la série OS65 pour mesurer des objets brillants ou
métalliques, il est nécessaire de pratiquer un réglage en fonction de l’émissivité. Ceci
peut se faire très facilement par réglage de potentiomètres sur la carte électronique.
Avec l’un de ces potentiomètres, on effectue un réglage primaire dans une plage de
0,10 à 0,90 par pas de 0,10. Le second potentiomètre permet d’affiner le réglage
d’émissivité dans une plage de 0,00 à 0,09 par pas de 0,01. Pour procéder à ce
réglage, utilisez un petit tournevis que vous tournerez jusqu’à ce que les flèches soient
alignées avec la valeur convenable. La détermination de cette dernière peut être
réalisée de la manière suivante:

1. Chauffez un échantillon d’un matériau donné et portez-le à une température connue,
fournie par un capteur de précision. A l’aide de la commande de contrôle
d’émissivité de votre OS65, réglez la température jusqu’à ce qu’elle corresponde à
celle mesurée par ce capteur. Cette valeur peut alors être utilisée chaque fois que le
même matériau est mesuré.

2. Pour les températures relativement basses (jusqu’à environ 250°C), on peut placer

une bande de masquage sur l’objet et sa température est mesurée avec l’OS65. Du
fait que cette bande possède une émissivité d’environ 1, la mesure que vous
obtenez peut être considérée comme une “vraie” température et l’émissivité de
l’objet peut être déterminée selon la méthode décrite ci-dessus.

3. Pour les températures élevées, utilisez un thermocouple. Réglez la commande

d’émissivité jusqu’à ce que la lecture fournie par l’OS65 égale celle délivrée par le

thermocouple. Pour les températures très élevées, déterminez l’émissivité à partir
du tableau figurant dans ce manuel.

4. Si une partie de la surface du matériau peut accepter un revêtement, une peinture

noire mate aura approximativement une émissivité de 1 (on peut aussi utiliser
d’autres revêtements non métalliques tels qu’un agent de démoulage). Utilisez cette
“vraie” température pour déterminer l’émissivité avec la méthode décrite dans
l’exemple 1. Des valeurs standardisées sont disponibles pour la plupart des
matériaux.
Un tableau simplifié des émissivités figure dans ce manuel. Pour avoir une liste plus
détaillée des émissivités, reportez-vous à "Thermal Radiative Properties" (vol. 7, 8 et

9) de Y.S. Touloukian et D.P. DeWitt, publié chez IFI/Plenum Data Corporation, une
filliale de Publishing Company, 227 West 17th Street, New York, NY 10011.

4

3.3 TABLES D’EMISSIVITE

La table ci-dessous est donnée à titre d’indication et de guide pour une estimation de
l’émissivité de divers matériaux. Il est important de noter que l’émissivité réelle, particulièrement
en ce qui concerne les métaux, peut varier dans une large mesure selon l’état de la surface, le
degré d’oxydation, la corrosion ou la présence de salissures, d’eau ou d’huile. La meilleure
détermination de l’émissivité peut être réalisée en faisant appel aux techniques décrites ci­dessus.

METAUX NON METAUX

Matériaux Emissivité Matériaux Emissivité

Aluminum

non oxydé 0,09 Amiante 0,95
Oxydé 0,20 - 0,55 Asphalte 0,95
Poli 0,05 Brique 0,95

Laiton Carborundum 0,90

Poli 0,03 - 0,05 Céramique 0,95
Oxydé 0,50 Argile 0,95

Carbone Béton 0,95

Graphite 0,40 Tissu 0,95
Chrome 0,10 Verre 0,85
Cuivre Gravier 0,95

Poli 0,03 Gypse 0,80 - 0,95

Oxydé 0,40 - 0,80 Glace 0,98
Or Calcaire 0,95

Poli 0,02 Peinture, non métallique 0,90 - 0,95
Fer Papiers, toutes couleurs 0,95

Oxydé 0,50 - 0,90 Plastique, opaque 0,90

non oxydé 0,15 (épaisseur > 20 mm)

Rouillé 0,50 - 0,70 Caoutchouc 0,95
Fer, fonte Sable 0,90

Oxydée 0,60 - 0,95 Neige 0,90

Non oxydée 0,20 Terre 0,90-0,98

Fondu 0,20 - 0,30 Eau 0,93
Fer forgé Bois naturel 0,90-0,95

Terne 0,70

Lisse 0,30
Plomb

Poli 0,50 - 0,10

Oxydé 0,40 - 0,60
Monel (NiCuMo) 0,10 - 0,40
Nickel

Non oxydé 0,10

Oxydé 0,20 - 0,50
Platine

Poli 0,30

Noir 0,09
Argent 0,03
Acier

Laminé à froid 0,70 - 0,90

Meulé 0,40 - 0,60

Poli 0,20

Oxydé 0,70 - 0,90

Inox 0,20
Zinc

Oxydé 0,10

Poli 0,03

Galvanisé 0,20

6

5

3.4 MESURES PAR COMPARAISON

Si vous faites des mesures comparatives sur un même matériau, une valeur, même
approximative de l’émissivité donnera de bons résultats. Le choix d’un niveau d’émissivité
relativement faible rend la différence entre deux températures légèrement plus grande que la
valeur réelle. Si vous essayez de différencier deux températures voisines, un paramétrage de
l’émissivité de 0,20 apporte un maximum de sensibilité, bien que la mesure de la température
absolue ne soit pas normalement correcte.

3.5 MAINTENANCE

En raison de sa conception intégrée et étanche, les appareils de la série OS65 ne nécessitent
qu’un minimum de maintenance. L’optique doit être inspectée périodiquement et nettoyée si le
capteur se trouve dans un environnement sujet aux salissures. Utilisez une solution de nettoyage
optique (par exemple, un détergeant doux) et un coton-tige. Il faut faire très attention à ne pas
rayer la lentille ou son revêtement. Si vous utilisez l’appareil dans un environnement sale, il est
recommandé d’utiliser l’ensemble optionnel de purge d’air.

CHAPITRE 4 CARACTERISTIQUES

PRECISION: ±1% de la lecture ou ±1°C, au minimum
REPRODUCTIBILITE: ±0,50% de la lecture, ±1°C
REPONSE SPECTRALE: 8-14 µm
GAMME D’EMISSIVITE: 0,10 à 0,99 ajustable numériquement
TEMPS DE REPONSE: 300 ms (10 à 90%)
CHAMP DE VISION : 3:1, dimension minimale du spot 6 à 20 mm

7:1,dimension minimale du spot 25 à 175 mm
15:1,dimension minimale du spot 25 à 375 mm
24:1, dimension minimale du spot 6 à 150 mm

ALIMENTATION: 9-30 Vcc, 40 mA
CONDITIONS Capteur IP65 (NEMA 4), étanche aux poussières et à l’eau, avec

un D’ENVIRONNEMENT Boîtier électronique IP65 (NEMA 4) ou IP54 (NEMA 12)
étanche aux poussières et au ruissellement

GAMME DE TEMPERATURES DE FONCTIONNEMENT:

Tête sensible: -18 à 85°C
Electronique: 0°C à 49°C

CONNEXIONS: Câble standard de 4,50 m; 15 m en option
RESISTANCE MAXIMALE DU CONDUCTEUR:

(Ohms, Mode de sortie en courant)(alimentation - 7)/0,02

COURANT DE CHARGE:

(mA, mode de sortie en tension) 10 mA max.

DIMENSIONS:

Capteur : 10,9 cm x 4,1 cm

Filetage de 1-1/2- 20

Electronique: 13,3 cm x 9,1 cm

POIDS:

Capteur: 0,3 kg
Electronique seule (sans
le boîtier IP65 (NEMA 4): 0,1 kg

Electronique montée en
boîtier IP65 (NEMA 4): 1,2 kg

7

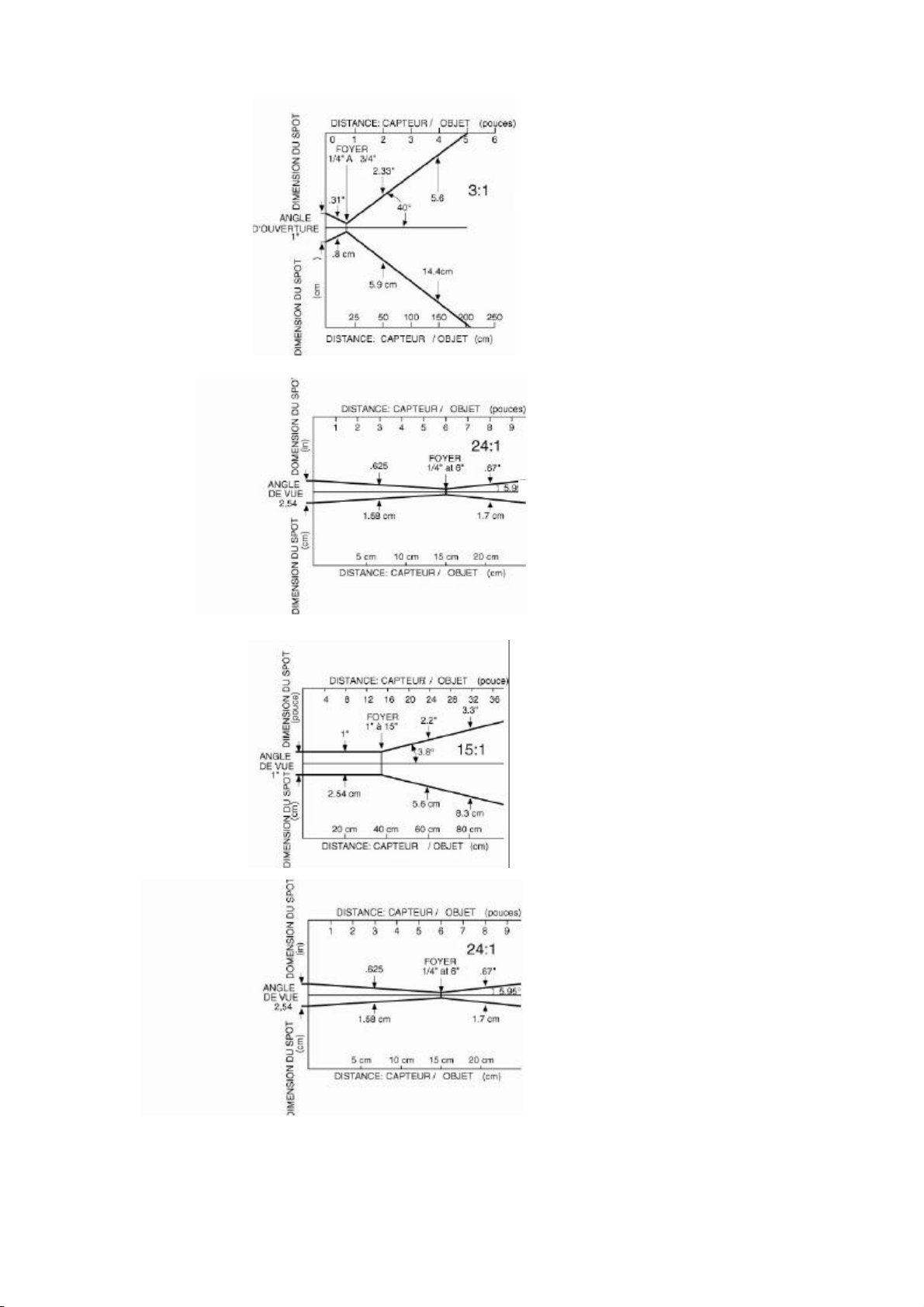

4.2 DIAGRAMMES DES CHAMPS DE VUE

3:1

7:1

15:1

24:1

9

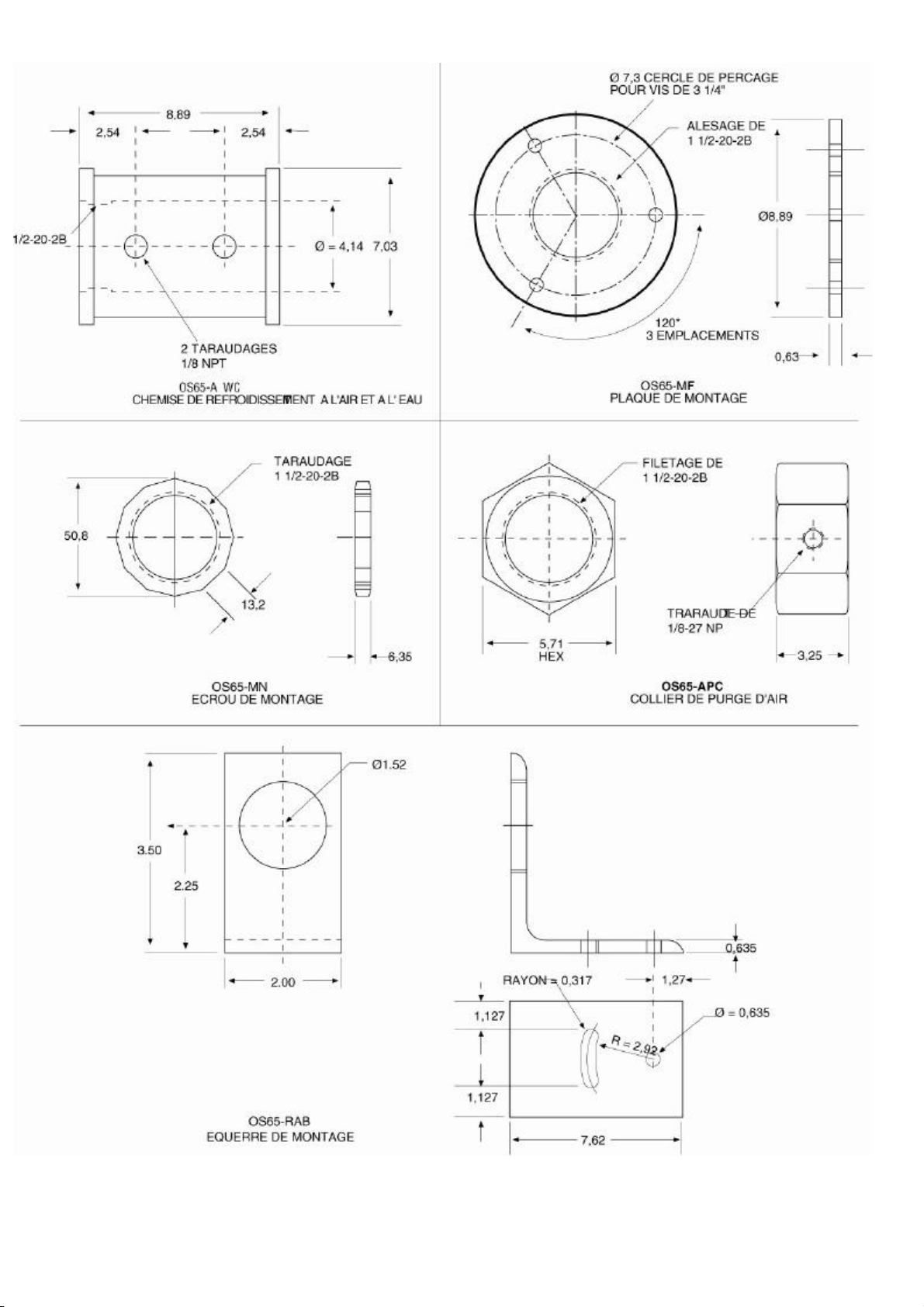

ACCESSOIRES - DIMENSIONS (cm)

9

8

NOTES

10

11
