Page 1

User’s Guide

NORWALK, CT

Shop online at

omega.com

e-mail: [email protected]

For latest product manuals:

omegamanual.info

OS212 Series

Compact Non-Contact Temperature Sensor

Page 2

omega.com [email protected]

Servicing North America:

U.S.A. Omega Engineering, Inc. Headquarters: Toll-Free: 1-800-826-6342 (USA & Canada only)

Customer Service: 1-800-622-2378 (USA & Canada only) Engineering Service: 1-800-872-9436 (USA & Canada only) Tel: (203) 359-1660 Fax: (203) 359-7700 e-mail: [email protected]

For Other Locations Visit omega.com/worldwide

The information contained in this document is believed to be correct, but OMEGA accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.

Page 3

OS212 Series non-contact infrared sensors measure temperatures from -20°C to 500°C and provide a linear 4 to 20mA output. This output signal is compatible with almost any indicator, controller, recorder, data logger etc., without the need for special interfacing or signal conditioning.

The sensor’s emissivity setting can be adjusted from 0.2 to 1.0 to cope with different target materials and is controlled by a 4-20 mA input. This gives the opportunity to adjust the emissivity setting automatically from a programmable logic controller (PLC). Alternatively the emissivity setting can be adjusted manually using the optional OS210-PT module. If the 4-20 mA input is left open or shortcircuit the emissivity setting defaults to 0.95.

OS212 SERIES SPECIFICATIONS Temperature Range vs Field-of-View table

Field of View -20ºC to 100ºC 0ºC to 250ºC 0ºC to 500ºC

2:1 OS212-LT OS212-MT 15:1 OS152-LT OS152-MT OS152-HT 30:1 OS302-LT OS302-MT OS302-HT ø5mm @ 100mm OS802-LT OS802-MT OS802-HT

Output 4-20 mA Accuracy ±1% of reading or ±1ºC whichever is greater Repeatability ± 0.5% of reading or ± 0.5ºC whichever is greater Emissivity 0.2 to 1.0 via 4-20 mA input Response Time, t90 240 ms (90% response) Spectral Range 8 to 14 μm Supply Voltage 24 V DC (28 V DC max.) Min. Sensor Voltage 6 V DC Max. Loop Impedance 900 Ω ( 4-20 mA output) Input Impedance 50 Ω

MECHANICAL

Construction Stainless Steel Dimensions 18 mm diameter x 103 mm long Thread Mounting M16 x 1 mm pitch Cable Length 1 m Weight with Cable 95 g

ENVIRONMENTAL

Environmental Rating IP65 Ambient Temperature Range 0ºC to 70ºC Relative Humidity 95% max. non-condensing

english

OS210-PT SPECIFICATIONS

Output 4-20 mA Supply Voltage 24 V DC (13 V to 28 V DC) Display Format 3.5 digit LCD Display Units Emissivity (0.2 to 1.0) or current (4 - 20 mA) Adjustment Push-buttons (raise/lower/set)

MECHANICAL

Construction Polycarbonate with gasket, transparent lid (PC) and quick release screws

Mounting Surface Dimensions 65 mm tall x 50 mm wide x 35 mm deep Weight 72 g

ENVIRONMENTAL

Environmental Rating IP65 Ambient Temperature Range 0ºC to 70ºC Relative Humidity 95% max. non-condensing

›

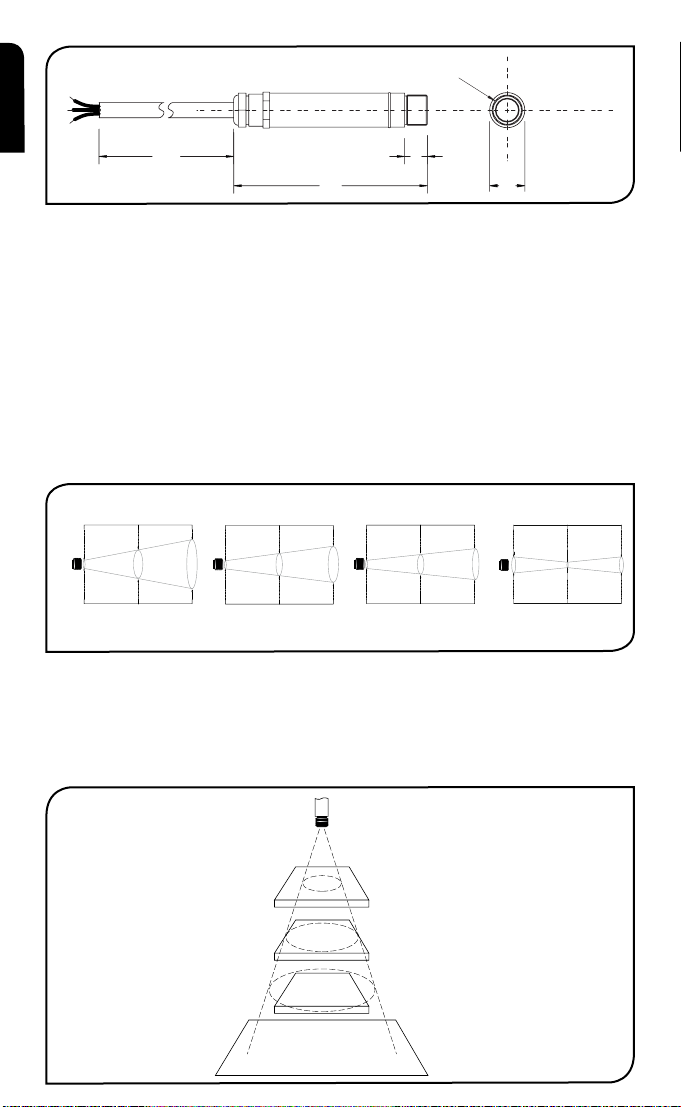

Page 4

1000

103

M16 x 1mm

Distance: Sensor to object (inches)

Distance: Sensor to object (mm)

11.9

45.2

78.6

0.5

1.8

3.1

0 19.7 39.4

11.9

500 1000

Spot Dia.

(inches)

Spot Dia.

(mm)

Spot Dia.

(inches)

Spot Dia.

(mm)

Distance: Sensor to object (inches)

Distance: Sensor to object (mm)

Spot Dia.

(inches)

Spot Dia.

(mm)

Distance: Sensor to object (inches)

Distance: Sensor to object (mm)

11.9

0.5

61.9

111.9

0.5

2.4

4.4

048

5.0

0.20

100

3.9

12.5

0.49

200

7.9

100 200

D:S 15:1D:S 2:1

Distance: Sensor to object (inches)

Distance: Sensor to object (mm)

11.9

28.6

45.2

0.5

1.1

1.8

0 19.7 39.4

0 500 1000

Spot Dia.

(inches)

Spot Dia.

(mm)

D:S 30:1

Sensor

BEST

GOOD

INCORREC

Background

Target greater than spot size

Target equal to spot size

Target smaller than spot size

english

accessorIes

A range of accessories to suit different applications and industrial environments is available. These may be ordered at any time and added on-site. The accessories consist of the following parts. Fixed mounting bracket Adjustable mounting bracket Air purge collar Laser sighting tool

optIons

The following options are available. Options are factory installed and must be ordered with the OS212 Series. Air/water cooled housing Certificate of calibration Longer cable (30 m max.)

optIcal cHart

The optical chart below indicates the nominal target spot diameter at any given distance from the sensing head and assumes 90% energy.

OS212 OS152 OS302 OS802

InstallatIon

The installation process consists of the following stages: Preparation Mechanical installation Electrical installation

Please read the following sections thoroughly before proceeding with the installation.

preparatIon

Ensure that the sensor is positioned so that it is focused on the target only.

›

Page 5

DISTANCE AND SPOT SIZE

12.0

45.0

50.0 50.0

40.0

9.0

15.0

25.0 25.0

60° Rotation 60° Rotation

60° Rotation

9.0

48.0

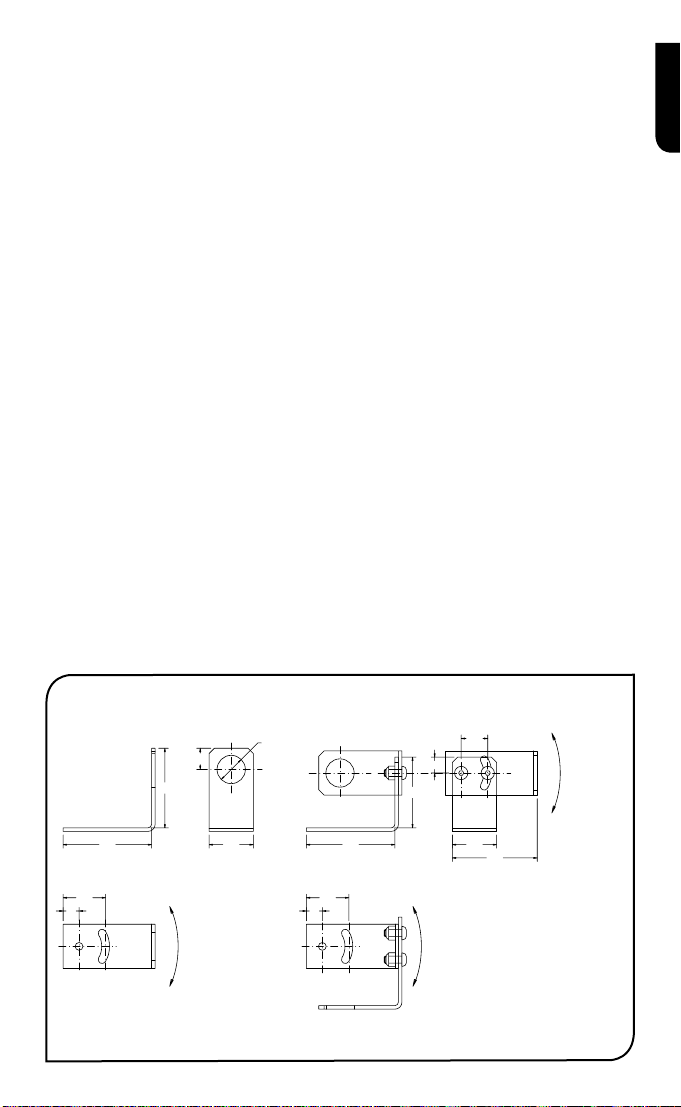

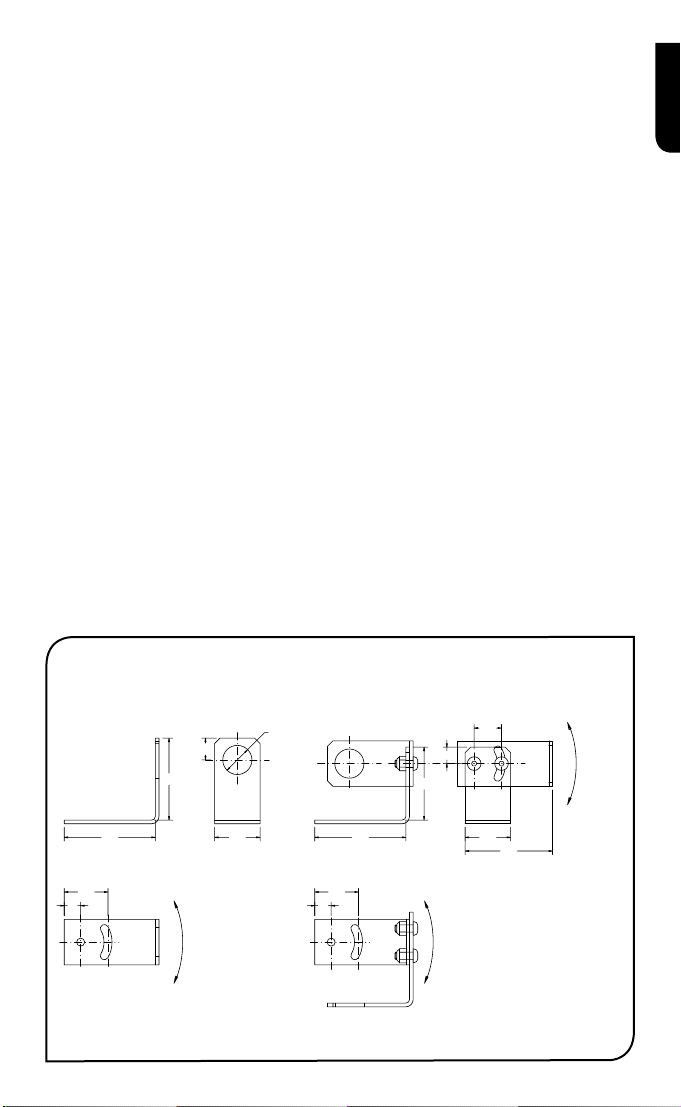

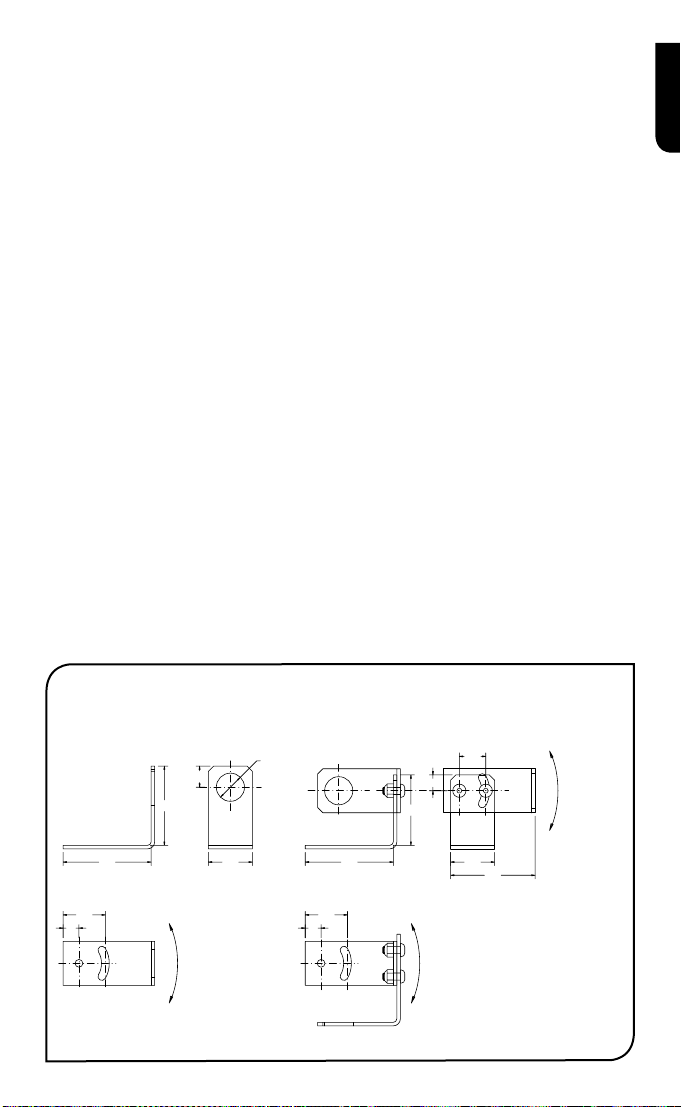

Fixed Bracket Adjustable Bracket

2 x Mounting Holes M4 Clearance 2 x Mounting Holes M4 Clearance

9.0

24.024.0

Ø16.0

The size of the area (spot size) to be measured determines the distance between the sensor and the target. The spot size must not be larger than the target. The sensor should be mounted so that the measured spot size is smaller than the target.

AMBIENT TEMPERATURE

The sensor is designed to operate in ambient temperatures from 0°C to 70°C. For ambient temperatures above 70°C, an air/water-cooled housing will be required.

Avoid thermal shock. Allow 20 minutes for the unit to adjust to large changes in ambient temperature.

ATMOSPHERIC QUALITY

Smoke, fumes or dust can contaminate the lens and cause errors in temperature measurement. In these types of environment the air purge collar should be used to help keep the lens clean.

ELECTRICAL INTERFERENCE

To minimise electromagnetic interference or ‘noise’, the sensor should be mounted away from motors, generators and such like.

WIRING

Check the distance between the sensor and the indicating/controlling device. If necessary, the OS212 Series sensor can be ordered with a longer cable attached.

POWER SUPPLY

Be sure to use a 24 V DC (25 mA) power supply.

mecHanIcal InstallatIon

All sensors come with a 1m cable and a mounting nut. The sensor can be mounted on brackets or cut outs of your own design, or you can use the fixed and adjustable mounting bracket accessories which are shown below. Note: the sensor should be grounded at one point, either the cable shield termination or the sensor housing, but not both.

english

›

Page 6

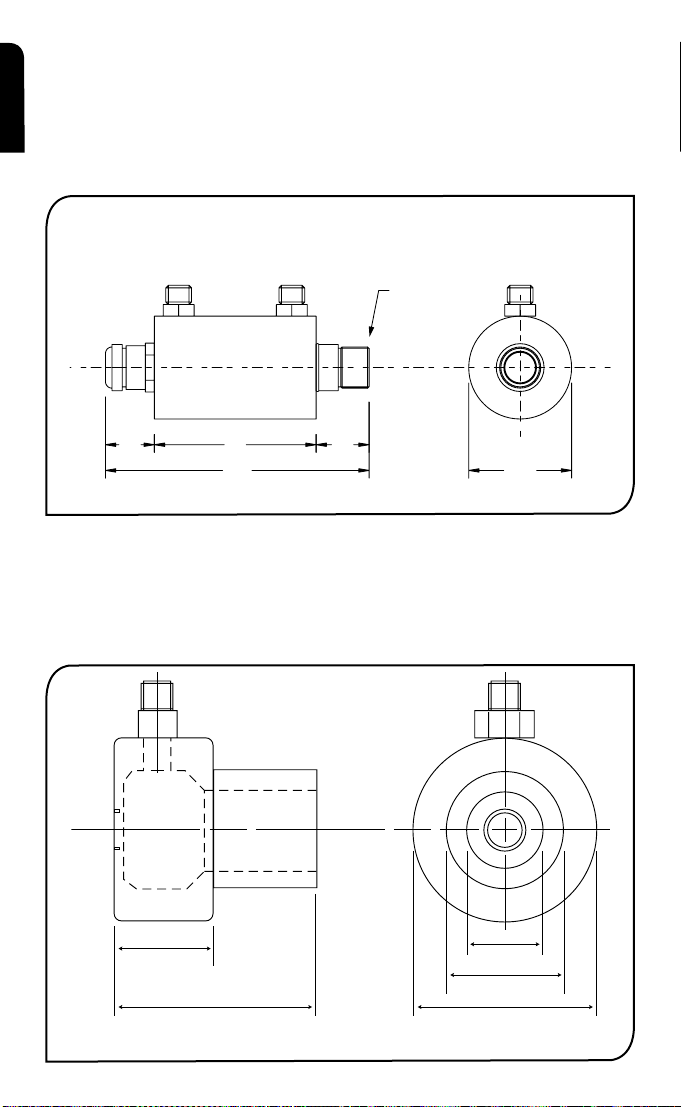

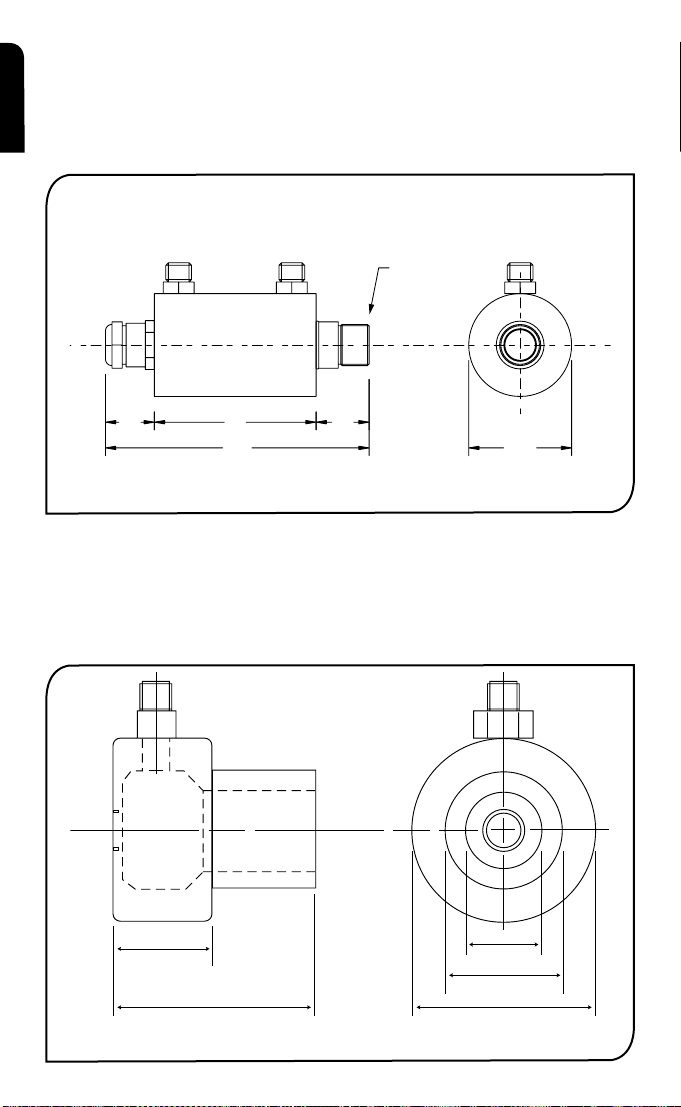

AIR/WATER COOLED HOUSING

40.0

2119 63

103

M16 x 1mm

1/8 BSP water/air connections

1/8 BSP Air connection

OS210-APSW

(OS212)

OS210-APSN

(OS152, OS302 & OS802)

The air/water cooled housing shown below allows the sensor to withstand high ambient temperatures. It is equipped with two 1/8” BSP fittings. Water temperature should be 10°C to 27°C for efficient cool-

english

ing. Chilled water below 10°C is not recommended. To avoid condensation, the air purge collar should be used with the water-cooled housing. Water flow rate should not be more than 0.5 to 1.5 litres/min.

AIR PURGE COLLAR

The air purge collar below is used to keep dust, fumes, moisture, and other contaminants away from the lens. It must be screwed in fully. Air flows into the 1/8” BSP fitting and out of the front aperture. Air flow should be no more than 5 to 15 litres/min.

Clean or ‘instrument’ air is recommended.

›

Page 7

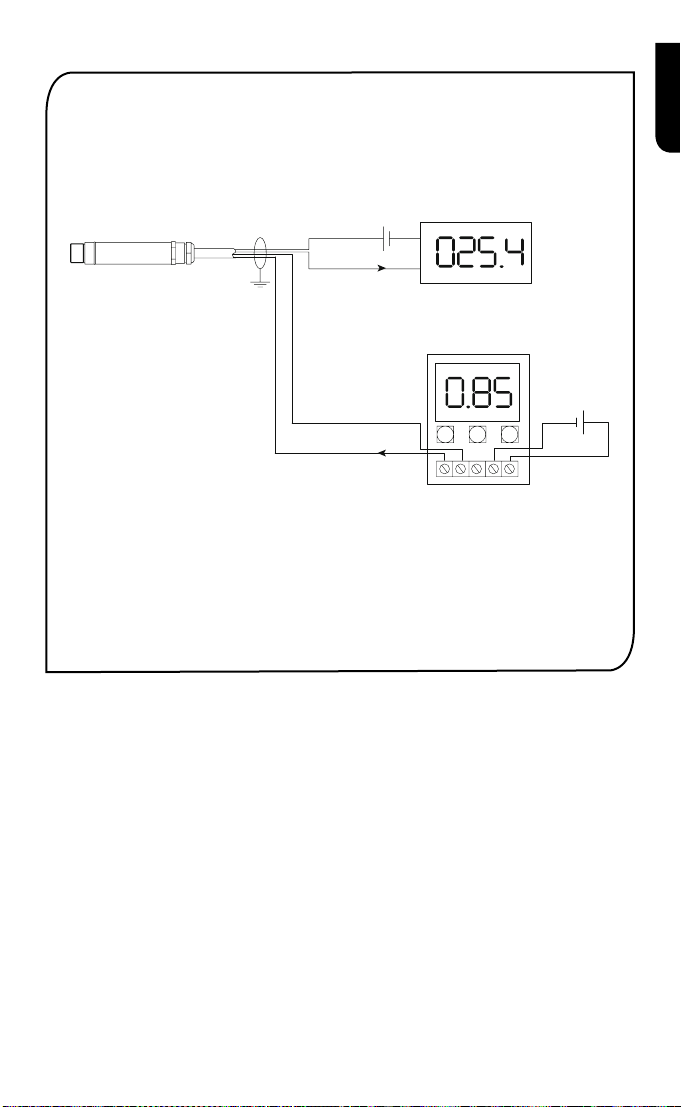

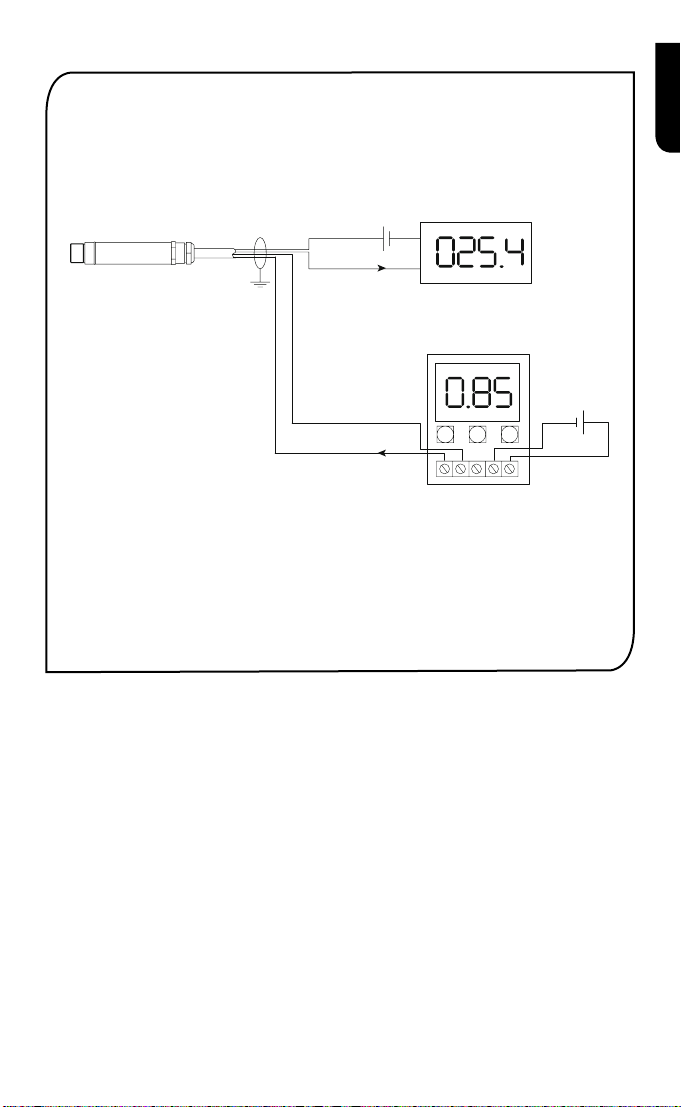

electrIcal InstallatIon

4-20mA = Target

Temperature

Power Supply

- SC 0V 24V

4-20mA = Emissivity

Setting

Power Supply

OS212 Series Sensor

IP-

IP+

PWR+

PWR-

Display/Controller

OS210-PT or PLC

4-20mA

english

operatIon

Once the sensor is in position and the appropriate power, air, water, and cable connections are secure, the system is ready for continuous operation by completing the following simple steps:

1. Turn on the power supply

2. Turn on the meter, chart recorder or controller

3. Read / monitor the temperature

IMPORTANT

Be aware of the following when using the sensor:

• If the sensor is exposed to significant changes in ambient temperature (hot to cold, or cold to hot), allow 20 minutes for the temperature to stabilise before taking or recording measurements.

• Do not operate the sensor near large electromagnetic fields (e.g. around arc welders or induction heaters).

Electromagnetic interference can cause measurement errors.

• Wire must be connected only to the appropriate terminals.

›

Page 8

MAINTENANCE Our customer service representatives are available for application assistance, calibration, repair, and

english

solutions to specific problems. Contact our Service Department before returning any equipment. In many cases, problems can be solved over the telephone. If the sensor is not performing as it should, try to match the symptom below to the problem. If the table does not help, call Omega for further advice.

Troubleshooting Symptom Probable Cause Solution

No output No power to sensor Check power supply

Erroneous temperature Incorrect wire connection Check wire colour codes

Erroneous temperature Faulty sensor cable Verify cable continuity

Erroneous temperature Field of view obstruction Remove obstruction

LENS CLEANING

Keep the lens clean at all times. Any foreign matter on the lens would affect measurement accuracy. Blow off loose particles (if not using the air purge accessory) with an air ‘puffer’.

›

Page 9

Les détecteurs infra-rouge sans contact OS212 Series mesurent des températures entre -20°C et 500°C, et fournissent une sortie linéaire de 4 jusqu’à 20mA. Ce signal de sortie est compatible avec pratiquement tous les indicateurs, régulateurs, enregistreurs, enregistreurs de données, etc., et n’exige aucune interface spécifique ni prétraitement de signaux spécial.

L’émissivité du détecteur peut être réglée entre 0,2 et 1,0 afin de prendre en compte des matériaux cibles différents, et elle est commandée par une entrée 4-20 mA. Ce dispositif offre la possibilité de régler l’émissivité automatiquement à partir d’un automate programmable (PLC). L’émissivité peut également être réglée de façon manuelle à l’aide du module OS210-PT en option. Si l’entrée 4-20 mA est laissée ouverte, ou s’il y a un court-circuit, l’émissivité se règle par défaut sur 0,95.

SPÉCIFICATIONS - OS212 SERIES Tableau montrant la gamme de températures vs le champ de vision

Champ de Visée -20ºC à 100ºC 0ºC à 250ºC 0ºC à 500ºC

2:1 OS212-LT OS212-MT 15:1 OS152-LT OS152-MT OS152-HT 30:1 OS302-LT OS302-MT OS302-HT ø5mm @ 100mm OS802-LT OS802-MT OS802-HT

Sortie 4 à 20mA Précision ± 1% de la mesure ou ± 1°C, celui qui est le plus important Fidélité ± 0,5% de la mesure ou ± 0,5°C, celui qui est le plus important Emissivité 0,2 à 1,0 Temps de réponse 240ms (réponse 90%) Réponse spectrale 8 à 14μm Voltage d’alimentation 24V cc (max. 28V cc) Voltage du détecteur Min. 6V cc Impédance en boucle maximale 900 Ohms (4-20mA sortie) Impédance d’entrée 50 Ω

MÉCANIQUES

Construction Acier inoxydable Dimensions 18mm diamètre x 103mm Longueur du câble 1m Poids avec câble 95g

ENVIRONNEMENTALES

Catégorie environnementale IP65 Echelle de température ambiante 0°C à 70°C Humidité relative Maximum 95% non condensée

français

SPÉCIFICATIONS - OS210-PT

Sortie 4 à 20mA Voltage d’alimentation 24 V cc (13V à 28V cc) Format d’afﬁchage LCD, 3,5 chiffres Unités d’afﬁchage Emissivité (0,2 à 1,0) ou courant (4 - 20 mA) Réglage Boutons poussoirs (augmenter / réduire / xer)

MÉCANIQUES

Construction Polycarbonate avec joint statique, couvercle transparent (PC) et vis à déserrage rapide

Support Surface Dimensions 65 mm x 50 mm x 35 mm Poids 72 g

ENVIRONMENTAL

Catégorie environnementale IP65 Echelle de température ambiante 0°C à 70°C Humidité relative Maximum 95% non condensée

›

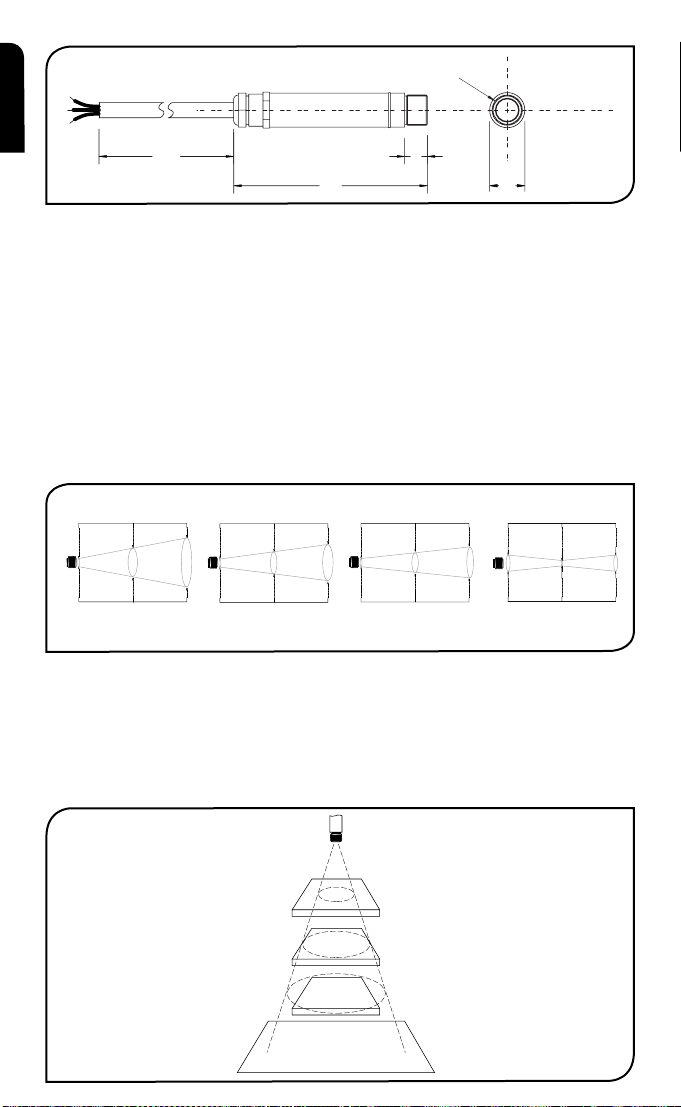

Page 10

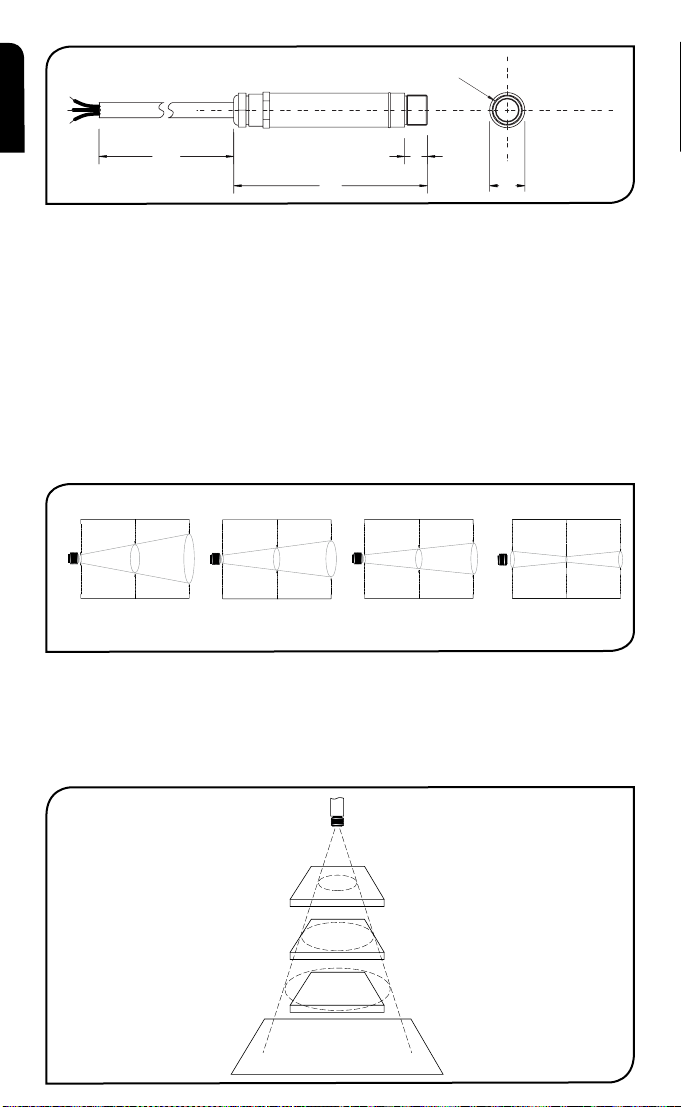

Détecteur

LE MEILLEUR

BON

PAS BON

Fond

Cible plus grand que la grandeur du point

Cible même grandeur que le point

Cible plus petit que la grandeur du point

1000

103

M16 x 1mm

Distance : Détecteur / objet (inches)

Distance : Détecteur / objet (mm)

11.9

45.2

78.6

0.5

1.8

3.1

0 19.7 39.4

11.9

500 1000

Diamètre

du point

(inches)

Diamètre

du point .

(mm)

Diamètre

du point

(inches)

Diamètre

du point .

(mm)

Distance : Détecteur / objet (inches)

Distance : Détecteur / objet (mm)

Diamètre

du point

(inches)

Diamètre

du point .

(mm)

Distance : Détecteur / objet (inches)

Distance : Détecteur / objet (mm)

11.9

0.5

61.9

111.9

0.5

2.4

4.4

048

5.0

0.20

100

3.9

12.5

0.49

200

7.9

100 200

D:S 15:1D:S 2:1

Distance : Détecteur / objet (inches)

Distance : Détecteur / objet (mm)

11.9

28.6

45.2

0.5

1.1

1.8

0 19.7 39.4

0 500 1000

Diamètre

du point

(inches)

Diamètre

du point .

(mm)

D:S 30:1

français

accessoIres

Une gamme d’accessoires pour convenir aux différentes applications et environnements industriels est disponible. Les accessoires peuvent être commandés à tout moment et ajoutés sur place. Ils consistent en : Un support de fixation fixe Un support de fixation réglable Un collier de purge d’air Outil de visée Laser

optIons

Les options suivantes sont disponibles : Les options sont installées en usine et doivent être commandées avec le détecteur OS212 Series. Boîtier refroidi à l’air/eau Certificat de calibrage Câble plus long (30 m max.)

taBleaU optIQUe

Le tableau optique ci-dessous indique le diamètre du point cible nominal à n’importe quelle distance de la tête de détection et assume 90% d’énergie.

OS212 OS152 OS302 OS802

InstallatIon

Le processus d’installation consiste aux étapes suivantes : Préparation Installation mécanique Installation électrique Il faut lire les sections suivantes attentivement avant de commencer l’installation.

préparatIon

S’assurer que le détecteur est mis en place pour qu’il ne se concentre que sur la cible.

›

Page 11

DISTANCE ET TAILLE DU POINT

12.0

45.0

50.0 50.0

40.0

9.0

15.0

25.0 25.0

9.0

48.0

9.0

24.024.0

Ø16.0

Rotation 60° Rotation 60°

Rotation 60°

Support fixe Support réglable

2 x trous de montage, jeu M4 2 x trous de montage, jeu M4

La taille de la zone (taille du point) qui doit être mesurée détermine la distance entre le détecteur et la cible. La taille du point ne doit pas être plus grande que la cible. Le détecteur devrait être monté de façon à ce que la taille du point mesuré est plus petite que la cible.

TEMPÉRATURE AMBIANTE

Le détecteur est conçu pour fonctionner en températures ambiantes de 0°C à 70°C. Pour les températures ambiantes supérieures à 70°C, un boîtier refroidi à l’air/eau est nécessaire.

Eviter les chocs thermiques. Allouer 20 minutes au thermomètre, pour qu’il s’adapte à d’importantes fluctuations de température ambiante.

QUALITÉ ATMOSPHÉRIQUE

La fumée, les vapeurs ou la poussière peuvent contaminer la lentille et provoquer des erreurs dans la mesure de température. Dans ces genres d’environnement, le collier de purge d’air devrait être utilisé pour aider à garder la lentille propre.

INTERFÉRENCE ÉLECTRIQUE Pour réduire l’interférence électromagnétique ou ‘bruit’, le détecteur devrait être monté à l’écart de moteurs, générateurs, et autres appareils similaires.

CÂBLAGE

Vérifier la distance entre le détecteur et l’appareil d’indication / de contrôle. Si nécessaire, le détecteur OS212 Series peut être commandé avec un câble attaché plus long.

ALIMENTATION ÉLECTRIQUE

S’assurer qu’une alimentation électrique de 24Vcc (25mA) est utilisée.

InstallatIon mécanIQUe

Tous les détecteurs sont fournis avec un câble d’un mètre et un boulon de fixation. Le détecteur peut être monté sur un support ou sur des découpes de votre propre conception ou bien les accessoires de support fixe et réglable, qui sont montrés ci-dessous, peuvent être utilisés. Nota: Il faut que le détecteur soit connecté à la terre à un seul point, soit au blindage du câble, soit au boîtier du détecteur.

français

›

Page 12

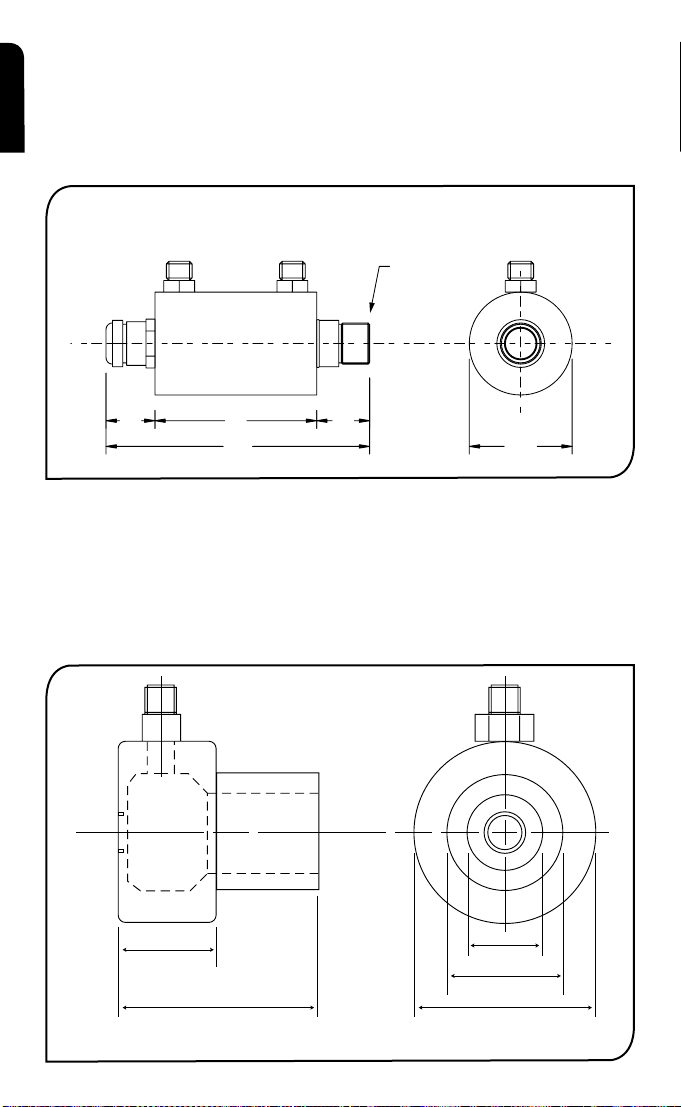

BOÎTIER REFROIDI À L’AIR/EAU

40.0

2119 63

103

M16 x 1mm

1/8 BSP Raccords Air/Eau

1/8 BSP Raccord Air

OS210-APSW

(OS212)

OS210-APSN

(OS152, OS302 & OS802)

Le boîtier refroidi à l’air/l’eau montré ci-dessous permet au détecteur de resister à des temperatures ambiantes élevées. Il est équipé de deux emmanchements de 1/8’’ BSP.

français

La température de l’eau devrait être entre 10°C et 27°C pour un refroidissement efficace. L’eau refroidie en dessous de 10°C n’est pas recommandée. Pour éviter la condensation, le collier de purge d’air devrait être utilisé avec le boîtier refroidi à l’eau. Le débit d’eau ne devrait pas dépasser 0,5 à 1,5 litres/min.

COLLIER DE PURGE D’AIR

Le collier de purge d’air ci-dessous est utilisé pour garder la poussière, les vapeurs, l’humidité et autres contaminants à l’écart de la lentille. Il doit être entièrement vissé. L’air s’écoule dans l’emmanchement de 1/8’’ BSP et sort par l’ouverture frontale. Le débit d’air ne devrait pas dépasser 5 à 15 litres/min.

Il est recommandé d’utiliser de l’air propre ou pour les appareils.

›

Page 13

InstallatIon èlectrIQUe

4-20mA = Température cible

Alimentation électrique

- SC 0V 24V

4-20mA = Emissivité

Détecteur OS212 Series

IP-

IP+

PWR+

PWR-

Afficheur/Contrôleur

OS210-PT/ PLC

4-20mA

français

FONCTIONNEMENT

Une fois que le détecteur est en place et que les connexions appropriées d’alimentation, d’air, d’eau et de câbles sont bien fixées, le système est prêt pour fonctionner en continu en complétant les simples étapes suivantes :

1. Mettre en route l’alimentation électrique

2. Mettre en route le compteur,

l’enregistreur de tableau ou le contrôleur

3. Lire / contrôler la temperature

IMPORTANT

Il faut faire attention aux suivants lors de l’utilisation du détecteur :

• Si le détecteur est exposé à des changements significatifs de température ambiante (chaud à

froid, ou froid à chaud), avant de prendre ou d’enregistrer des mesures attendre 20 minutes que la température se stabilise.

• Ne pas faire fonctionner le détecteur près d’importants champs électromagnétiques (par exem-

ple autour d’un arc de soudage ou d’appareils chauffants à induction). Des interférences électromagnétiques peuvent provoquer des erreurs de mesure.

• Le câble ne doit être relié qu’à des terminaux appropriés.

›

Page 14

ENTRETIEN

Les représentants du service clientèle sont disponibles pour aider, calibrer, réparer et résoudre des problèmes particuliers. Contacter le service technique avant de retourner l’équipement. Dans

français

beaucoup de cas, les problèmes peuvent être résolus par téléphone. Si le détecteur ne fonctionne pas comme il le devrait, essayer de faire correspondre le symptôme ci-dessous au problème. Si le tableau n’aide pas, appeler Omega pour plus de renseignement.

Diagnostic de défaillances Symptôme Cause probable Solution

Pas de sortie Pas d’alimentation au détect-

eur

Température erronée Connexion incorrecte du

câble

Vérifier l’alimentation électrique

Vérifier les codes de couleurs du câble

Température erronée Câble du détecteur défaillant Vérifier la continuité du

câble

Température erronée Obstruction champs de vue Retirer l’obstruction

NETTOYAGE DE LA LENTILLE

Garder la lentille propre à tout moment. Toute matière étrangère sur la lentille affecterait la précision de la mesure. Souffler les particules libres (si l’accessoire de purge d’air n’est pas utilisé) avec un ‘soufflet’.

›

Page 15

Die kontaktlosen OS212 Series-Infrarotsensoren messen Temperaturen von -20°C bis 500°C und sind mit einem linearen Ausgang von 4 bis 20 mA ausgestattet. Dieses Ausgangssignal ist mit fast allen Indikatoren, Reglern, Recordern, Datenerfassern usw. kompatibel, ohne dass eine besondere Schnittstelle oder Messwertaufbereitung notwendig sind.

Der Emissionsgrad des Sensors kann auf Werte zwischen 0,2 und 1,0 eingestellt werden, um verschiedenen Zielmaterialien zu entsprechen, und wird durch einen 4-20 mA-Eingang gesteuert. Dies ermöglicht es, den Emissionsgrad über eine speicherprogrammierbare Steuerung (SPS) automatisch einzustellen. Alternativ kann der Emissionsgrad manuell unter Verwendung des optionalen OS210-PT-Moduls einstellt werden. Wenn der 4-20 mA-Eingang offen gelassen oder kurzgeschlossen wird, wird der Emissionsgrad auf den Wert 0,95 eingestellt.

SPEZIFIKATION - OS212 SERIES Temperaturbereich im Verhältnis zur Sichtfeldtabelle

Bildfeld -20ºC bis 100ºC 0ºC bis 250ºC 0ºC bis 500ºC

2:1 OS212-LT OS212-MT 15:1 OS152-LT OS152-MT OS152-HT 30:1 OS302-LT OS302-MT OS302-HT ø5mm @ 100mm OS802-LT OS802-MT OS802-HT

Leistung 4 bis 20mA Messunsicherheit ±1% des Messwerts oder ±1ºC (je nachdem, welcher Wert größer ist) Wiederholgenauigkeit ±0,5% des Messwerts oder ±0,5ºC (je nachdem, welcher Wert größer ist) Emissionsvermögen 0,2 bis 1,0 Reaktionszeit 240ms (90% Reaktion) Spektralempfindlichkeit 8 bis 14μm Speisespannung 24V Gleichstrom (28V Gleichstrom max.) Sensorspannung 6V Gleichstrom min. Maximale Kreis-Impedanz 900 Ohm (4-20mA Leistung) Eingangsimpedanz 50 Ω

MECHANISCHE DATEN Konstruktion Rostfreier Stahl Abmessungen 18mm Durchmesser x 103mm Kabellänge 1m Gewicht mit Kabel 95g

UMWELTBESTIMMUNGEN

Umwelttechnische Einstufung IP65 Umgebungstemperaturbereich 0ºC bis 70ºC Relative Feuchte höchstens 95%, ohne Kondensation

deutsch

SPEZIFIKATION - OS210-PT

Leistung 4 bis 20mA Speisespannung 24 V Gleichstrom (13V bis 28V) Displayformat 3,5-Ziffern-LCD Displayeinheiten Emissionsgrad (0,2 bis 1,0) oder Strom (4 - 20 mA) Einstellung Tasten (höher/niedriger/einstellen)

MECHANISCHE DATEN

Ausführung Polykarbonat mit Dichtung, transparenter Deckel (PC) und Schnellverschlussschrauben Montage Oberäche

Abmessungen 65 mm x 50 mm x 35 mm Gewicht 72 g

ENVIRONMENTAL

Umwelttechnische Einstufung IP65 Umgebungstemperaturbereich 0ºC bis 70ºC Relative Feuchte höchstens 95%, ohne Kondensation

›

Page 16

1000

103

M16 x 1mm

11.9

45.2

78.6

0.5

1.8

3.1

0 19.7 39.4

11.9

500 1000

Zielpunktdurchmesser

(inches)

Zielpunktdurchmesser

(mm)

Entfernung: zwischen Sensor und Gegenstand (inches)

Entfernung: zwischen Sensor und Gegenstand (mm)

Zielpunktdurchmesser

(inches)

Zielpunktdurchmesser

(mm)

Entfernung: zwischen Sensor und Gegenstand (inches)

Entfernung: zwischen Sensor und Gegenstand (mm)

Zielpunktdurchmesser

(inches)

Zielpunktdurchmesser

(mm)

Entfernung: zwischen Sensor und Gegenstand (inches)

Entfernung: zwischen Sensor und Gegenstand (mm)

Zielpunktdurchmesser

(inches)

Zielpunktdurchmesser

(mm)

Entfernung: zwischen Sensor und Gegenstand (inches)

Entfernung: zwischen Sensor und Gegenstand (mm)

11.9

0.5

61.9

111.9

0.5

2.4

4.4

048

5.0

0.20

100

3.9

12.5

0.49

200

7.9

100 200

D:S 15:1D:S 2:1

11.9

28.6

45.2

0.5

1.1

1.8

0 19.7 39.4

0 500 1000

D:S 30:1

Sensor

AM BESTEN

GUT

FALSCH

Hintergrund

Ziel größer als Zielpunktgröße

Ziel entspricht Zielpunktgröße

Ziel kleiner als Zielpunktgröße

deutsch

ZUBeHör

Eine Reihe von Zubehörteilen für unterschiedliche Anwendungen und industrielle Umgebungen sind erhältlich. Die Zubehörteilen können jederzeit bestellt und vor Ort installiert werden. Die folgenden Zubehörteile sind lieferbar: Feste Halterung Verstellbare Halterung Luftspülmanschette Laserzielstrahl

OptiOnen

Die folgenden Optionen sind verfügbar. Die Optionen werden werksmäßig installiert und müssen zusammen mit dem OS212 Series-Sensor bestellt werden. Luft-/wassergekühltes Gehäuse Eichbescheinigung Längeres Kabel (max. 30 m)

optIscHes DIaGramm

Das optische Diagramm unten gibt den nominellen Zielpunktdurchmesser in einer beliebigen Entfernung vom Messkopf an. Es werden 90% Energie angenommen.

OS212 OS152 OS302 OS802

InstallatIon

Der Installationsprozess besteht aus den folgenden Phasen: Vorbereitung Mechanische Installation Elektrische Installation Bitte lesen Sie sich die folgenden Abschnitte sorgfältig durch, bevor Sie mit der Installation beginnen.

vorBereItUnG

Achten Sie darauf, dass der Sensor nach dem Aufstellen nur auf das Ziel weist.

›

Page 17

ENTFERNUNG UND ZIELPUNKTGRÖSSE

12.0

45.0

50.0 50.0

40.0

9.0

15.0

25.0 25.0

9.0

48.0

9.0

24.024.0

Ø16.0

60° Drehung 60° Drehung

60° Drehung

Feste Halterung Verstellbare Halterung

2 x Befestigungsbohrungen M4-Gewinde 2 x Befestigungsbohrungen M4-Gewinde

Die Größe des Messbereichs (Zielpunktgröße) bestimmt die Entfernung zwischen Sensor und Ziel. Die Zielpunktgröße darf die Zielgröße nicht übersteigen. Der Sensor sollte so aufgestellt werden, dass die gemessene Zielpunktgröße kleiner ist als das Ziel.

UMGEBUNGSTEMPERATUR

Der Sensor ist für Umgebungstemperaturen zwischen 0°C und 70°C konzipiert. Bei Umgebungstemperaturen über 70ºC ist ein luft-/wassergekühltes Gehäuse erforderlich.

Vermeiden Sie Wärmeschocks. Warten Sie 20 Minuten, damit sich das Gerät an starke Veränderungen in der Umgebungstemperatur gewöhnen kann.

LUFTQUALITÄT

Rauch, Dämpfe oder Staub können die Linse verunreinigen und zu Fehlern bei der Temperaturmessung führen. In derartigen Umgebungen sollte die Luftspülmanschette verwendet werden, damit die Linse sauber bleibt.

ELEKTRISCHE STÖRUNGEN Um elektromagnetische Störungen oder “Lärm” auf ein Minimum zu reduzieren, sollte der Sensor entfernt von Motoren, Generatoren und ähnlichen Geräten aufgestellt werden.

VERKABELUNG

Überprüfen Sie die Entfernung zwischen dem Sensor und dem Anzeige-/Steuergerät. Bei Bedarf kann der OS212 Series-Sensor mit längerem Kabel geliefert werden.

NETZSPANNUNG

Achten Sie darauf, dass Sie 24V Gleichstrom (25mA) verwenden..

mecHanIscHe InstallatIon

Alle Sensoren werden mit einem 1m langem Kabel und einer Befestigungsmutter geliefert. Der Sensor kann an Halterungen oder mit lhrer eigenen Konstruktion befestigt werden. Oder verwenden Sie die unten abgebildeten festen und verstellbaren Zubehörteile für die Halterung. Hinweis: Der Sensor darf nur an einem Punkt geerdert sein, nämlich entweder an der Kabelabschirmung oder am Sensorgehäuse.

deutsch

›

Page 18

LUFT-/WASSERGEKÜHLTE GEHÄUSE

40.0

2119 63

103

M16 x 1mm

1/8-BSP-Wasser-/Luftverbindungen

1/8-BSP-Luftverbindung

OS210-APSW

(OS212)

OS210-APSN

(OS152, OS302 & OS802)

Aufgrund des im Folgenden dargestellten luft-/wassergekühlten Gehäuses kann der Sensor hohen Umgebungstemperaturen standhalten. Der Sensor ist mit zwei 1/8-Zoll-Bsp-Verbindungsstücken

deutsch

ausgestattet. Um eine wirksame Kühlung zu gewährleisten, sollte die Wassertemperatur zwischen 10ºC und 27ºC betragen. Gekühltes Wasser unter 10ºC ist nicht zu empfehlen. Um Kondensation zu vermeiden, sollte die Luftspülmanschette in Verbindung mit dem wassergekühlten Gehäuse eingesetzt werden. Den Wasserdurchfluss sollte nicht mehr als 0,5 bis 1,5 Liter/Min. betragen.

LUFTSPÜLMANSCHETTE

Die unten abgebildete Luftspülmanschette hält Staub, Dämpfe, Feuchtigkeit und andere Verunreinigungen von der Linse fern. Die Manschette muss vollständig eingeschraubt werden. Luft strömt in das 1/8-Zoll-Bsp-Verbindungsstück und aus der vorderen Öffnung. Der Luftstrom sollte nicht mehr als 5 bis 15 Liter/Min. betragen.

Es wird reine Luft oder “Hilfsluft” empfohlen.

›

Page 19

elektrIscHe InstallatIon

4-20mA = Zieltemperatur

Stromzuführung

- SC 0V 24V

4-20mA = Emmissionsvermögen

OS212 Series Sensor

IP-

IP+

PWR+

PWR-

Display/Controller

OS210-PT/ PLC

4-20mA

deutsch

BETRIEB

Wenn der Sensor aufgestellt ist und die entsprechenden Strom-, Luft-, Wasser- und Kabelanschlüsse gesichert sind, kann das System mit den folgenden einfachen Schritten auf Dauerbetrieb eingestellt werden:

1. Die Stromversorgung einschalten

2. Das Messgerät, den Rekorder

oder Messumformer einschalten

3. Die Temperatur ablesen / überwachen

WICHTIG

Achten Sie beim Einsatz des Sensors auf die folgenden Punkte:

• Wenn der Sensor erheblichen Temperaturschwankungen ausgesetzt wird (heiss/kalt oder kalt/heiss), sind 20 Minuten notwendig, damit sich die Temperatur vor der Temperaturmessung und -aufzeichnung stabilisieren kann.

• Betreiben Sie den Sensor nicht in der Nähe großer elektromagnetischer Felder (z.B. von Lichtbogenschweißgeräten oder Induktionsheizgeräten). Elektromagnetische Störungen können zu Messfehlern führen.

• Die Kabel dürfen nur mit den korrekten Anschlüssen verbunden werden.

›

Page 20

WARTUNG

Unsere Kundendienstmitarbeiter können bei Anwendungen, kalibrierung, Reparaturen und Lösung konkreter Probleme helfen. Setzen Sie sich bitte mit unserer Kundendienstabteilung in Verbindung, bevor Sie

deutsch

Geräte zurücksenden. Häufig können Probleme telefonisch gelöst werden.Wenn der Sensor nicht ordnungsgemäß funktioniert, versuchen Sie, das unten aufgeführte Symptom dem entsprechenden Problem zuzuordnen. Wenn die Tabelle nicht weiterhilft, kann Ihnen Omega möglicherweise telefonisch weitere Tipps geben.

Störungssuche Symptom Wahrscheinliche Ursache Lösung

Kein Ausgangssigna Keine Stromzufuhr am Sensor Stromanschluss überprüfen

Falsche Temperatur Falscher Kabelanschluss Kabelfarbcode überprüfen

Falsche Temperatur Fehlerhaftes Sensorkabel Kabelkontinuität überprüfen

Falsche Temperatur Blickfeld blockiert Blockierung entfernen

REINIGEN DER LINSE

Halten Sie die Linse stets sauber. Fremdkörper auf der Linse würden die Messgenauigkeit beeinträchtigen. Blasen Sie lose Partikel mit einem Gebläse von der Linse (sofern Sie nicht die Luftspülmanschette verwenden).

›

Page 21

Los sensores infrarrojos sin contacto OS212 Series miden temperaturas entre -20 °C y 500 °C y proporcionan una salida lineal de 4 a 20mA. Esta señal de salida es compatible con prácticamente cualquier indicador, controlador, registrador, registrador de datos, etc. sin que sea necesario utilizar ninguna interfaz específica ni una adaptación especial de la señal.

El ajuste de emisividad del sensor puede regularse de 0,2 a 1,0 para adaptarlo a distintos materiales y se controla con una entrada de 4-20 mA. Esto permite regular el ajuste de emisividad de manera automática desde un controlador lógico programable (PLC). De manera alternativa, el ajuste de emisividad puede regularse manualmente usando el módulo opcional OS210-PT. En caso de que se deje abierta la entrada 4-20 mA o que se produzca un cortocircuito, el ajuste de emisividad se regulará de manera predeterminada a 0,95.

CARACTERÍSTICAS - OS212 SERIES Tabla de rango de temperaturas frente a campo de visualización

Campo Visual -20ºC a 100ºC 0ºC a 250ºC 0ºC a 500ºC

2:1 OS212-LT OS212-MT 15:1 OS152-LT OS152-MT OS152-HT 30:1 OS302-LT OS302-MT OS302-HT ø5mm @ 100mm OS802-LT OS802-MT OS802-HT

Salida 4 a 20mA Precisión ±1% de lectura o ±1ºC, la cifra que sea mayor Repetibilidad ±0,5% de lectura o ±0,5ºC, la cifra que sea mayor Emisividad ajustable de 0.2 a 1,0 Tiempo de respuesta 240ms (90% respuesta) Respuesta espectral 8 a 14μm Tensión de alimentación 24Vcc (máx. 28Vcc) Tensión del sensor mín. 6Vcc Impedancia máxima de circuito 900 Ohmios (4-20mA Salida) Impedancia de entrada 50 Ω MECÁNICA

Construcción Acero inoxidable Dimensiones 18mm de diámetro x 103mm Longitud de cable 1m Peso con cable 95g

AMBIENTE

Valoración ambiental IP65 Gama de temperatura ambiental 0ºC a 70ºC Humedad relativa 95% máximo sin condensación

español

CARACTERÍSTICAS - OS210-PT

Salida 4 a 20mA Tensión de alimentación 24 V cc (13V a 28V cc) Formato de la pantalla LCD de 3,5 dígitos Unidades mostradas Emisividad (0,2 a 1,0) o corriente (4 - 20 mA) Ajuste Botones (levantado/bajado/jado) MECÁNICA Construcción Policarbonato con junta, tapa transparente (PC) y tornillos

de liberación rápida Montaje Supercie

Dimensiones 65 mm x 50 mm x 35 mm Peso 72 g

AMBIENTE

Valoración ambiental IP65 Gama de temperatura ambiental 0ºC a 70ºC Humedad relativa 95% máximo sin condensación

›

Page 22

Sensor

MEJOR

BUENO

INCORRECTO

Fondo

Diana superior al tamaño del punto

Diana igual al tamaño del punto

Diana inferior al tamaño del punto

1000

103

M16 x 1mm

Distancia: sensor a objeto (inches)

Distancia: sensor a objetot (mm)

11.9

45.2

78.6

0.5

1.8

3.1

0 19.7 39.4

11.9

500 1000

Diámetro del

punto de diana

(inches)

Diámetro del

punto de diana

(mm)

Diámetro del

punto de diana

(inches)

Diámetro del

punto de diana

(mm)

Distancia: sensor a objeto (inches)

Distancia: sensor a objetot (mm)

Diámetro del

punto de diana

(inches)

Diámetro del

punto de diana

(mm)

Distancia: sensor a objeto (inches)

Distancia: sensor a objetot (mm)

11.9

0.5

61.9

111.9

0.5

2.4

4.4

048

5.0

0.20

100

3.9

12.5

0.49

200

7.9

100 200

D:S 15:1D:S 2:1

Distancia: sensor a objeto (inches)

Distancia: sensor a objetot (mm)

11.9

28.6

45.2

0.5

1.1

1.8

0 19.7 39.4

0 500 1000

Diámetro del

punto de diana

(inches)

Diámetro del

punto de diana

(mm)

D:S 30:1

español

accesorIos

Se encuentra disponible una gama de accesorios para las distintas aplicaciones y ambientes industriales. Los accesorios pueden pedirse en cualquier momento y añadirse en el mismo recinto. Éstos consisten en las piezas a siguientes: Consola fija para el montaje Consola regulable de montaje Aro de purga de aire Herramienta de enfoque laser

opcIones

Se encuentran a disposición las siguientes opciones. Las opciones son instaladas en la fábrica y deben pedirse con el sensor OS212 Series. Caja de enfriamiento por aire/agua Certificado de calibración Cable más largo (máx. de 30 m)

cUaDro ÓptIco

El cuadro óptico de debajo indica el diámetro nominal del punto de diana a una distancia dada de la cabeza sensora y asume 90% de energía.

OS212 OS152 OS302 OS802

InstalacIÓn

El proceso de instalación consiste en las siguientes etapas: Preparación Instalación mecánica Instalación eléctrica Leer las siguientes secciones con detenimiento antes de proceder a la instalación.

preparacIÓn

Asegurarse de que el sensor se coloca de manera que esté enfocando solamente a la diana.

›

Page 23

DISTANCIA Y TAMAÑO DE LA ZONA DE MEDICIÓN

12.0

45.0

50.0 50.0

40.0

9.0

15.0

25.0 25.0

9.0

48.0

9.0

24.024.0

Ø16.0

Rotación 60° Rotación 60°

Rotación 60°

Soporte fijo Soporte regulable

2 x Holgura de orificios de montaje M4 2 x Holgura de orificios de montaje M4

El tamaño de la zona de medición a medir determina la distancia entre el sensor y la diana. El tamaño de la zona de medición no debe ser mayor que el de la diana. El sensor debe ser instalado de manera que la zona de medición determinada sea menor que la diana.

LA TEMPERATURA AMBIENTE

El sensor está diseñado para funcionar en temperaturas ambientes desde 0ºC hasta 70ºC. Para las temperaturas ambientes superiores a 70ºC, se hará necesario una caja de enfriamiento por aire/agua.

Evitar un cambio brusco de temperatura. Dejar pasar 20 minutos para que la unidad se ajuste a los grandes cambios de temperatura ambiente.

CALIDAD ATMOSFÉRICA

Los humos o el polvo pueden contaminar la lente y causar errores en la medición de la temperatura. El aro de purga de aire debe usarse en ambientes de este tipo para ayudar a mantener la lente limpia.

INTERFERENCIA ELÉCTRICA Para reducir al mínimo la interferencia electromagnética o el “ruido”, el sensor debe ser instalado alejado de motores, generadores o similares.

CONEXIONES ELÉCTRICAS

Comprobar la distancia entre el sensor y el dispositivo indicador/controlador. Si es necesario, el sensor OS212 Series se puede pedir con el cable que viene adosado, más largo.

SUMINISTRO ELÉCTRICO

Asegurarse de usar un suministro eléctrico de 24Vcc, (25mA).

InstalacIÓn mecánIca

Todos los sensores vienen con 1 metro de cable y una tuerca de montaje. OS212 Series sensor puede ser instalado en una consola o dispositivos de diseño propio, o puede usar los accesorios de consola fija y regulable de montaje que se muestran debajo. Nota: El sensor debe ser conectado a la tierra en un único punto, en el blindaje del cable o en la carcasa del sensor.

español

›

Page 24

CAJA DE ENFRIAMIENTO POR AIRE/AGUA

40.0

2119 63

103

M16 x 1mm

Conexiones de agua/aire de BSP

(hilo de rosca en paralelo de British Standards)

de 1/8 de pulgada.

Conexiones de aire de BSP (hilo de rosca en paralelo de British Standards) de 1/8 de pulgada.

APSW

(PE21)

APSN

(PE151, PE301, PECF)

La caja de enfriamiento por aire/agua mostrada a continuación permite al sensor soportar temperaturas ambientes elevadas. Se encuentra equipado de dos accesorios BSP (hilo de rosca en

español

paralelo de British Standards) de 1/8 de pulgada. La temperatura del agua debe ser de 10ºC a 27ºC para un enfriamiento eficaz. No se recomienda agua fría por debajo de los 10ºC. Para evitar una condensación, el aro de purga de aire debe usarse con la caja de enfriamiento por agua. El

caudal de agua no debe ser superior a 0,5 a 1,5 litros/min.

ARO DE PURGA DE AIRE

El aro de purga de aire a continuación se usa para mantener el polvo, los humos, la humedad y otros contaminantes alejados de la lente. Debe atornillase completamente. El aire fluye hacia adentro del accesorio BSP de 1/8 de pulgada y hacia afuera de la abertura frontal. El flujo de aire no debe ser superior a 5 a 15 litros/min.

Se recomienda aire limpio o “para instrumentos”.

›

Page 25

InstalacIÓn eléctrIca

4-20mA = Temperatura

objetivo

Suministro eléctrico

- SC 0V 24V

4-20mA = Emisividad

Sensor OS212 Series

IP-

IP+

PWR+

PWR-

Indicador/Controlador

OS210-PT/ PLC

4-20mA

español

FUNCIONAMIENTO

Una vez que el sensor está en posición y el suministro eléctrico, el aire, el agua y las conexiones de cables apropiadas están seguras, el sistema está listo para el funcionamiento continuo, una vez se completen los sencillos pasos siguientes:

1. Encender el suministro eléctrico

2. Encender el medidor, el registro gráfico o el controlador

3. Leer / controlar la temperatura

IMPORTANTE

Prestar atención a lo siguiente al usar el sensor:

• Si el sensor se expone a cambios significativos de temperatura ambiental (de caliente a fr’o o

de fr’o a caliente), dejar pasar 20 minutos para que la temperatura se estabilice antes de tomar o registrar temperaturas.

• No hacer funcionar el sensor cerca de grandes campos electromagnéticos (ejemplo, cerca de

soldadoras por arco o calentadores por corrientes de inducción). Las interferencias electromagnéticas pueden causar errores de medición.

• Los hilos deben ser conectados solamente a las terminales apropiadas.

›

Page 26

MANTENIMIENTO

Nuestros representantes de servicio al cliente están a su disposición para asistirles en aplicaciones, calibración, reparación y soluciones a problemas específicos. Contactar nuestro

español

Departamento de servicio antes de devolver el equipo. En muchos casos, los problemas pueden resolverse por teléfono. Si el sensor no funciona como debiera, intentar encontrar el síntoma de entre los siguientes para identificar su problema. Si la tabla no le sirve de ayuda, llamar a Omega para mayor asistencia.

Identificación de problemas Síntoma Causa probable Solución

No funciona No hay suministro eléctrico al

sensor

Temperatura errónea Conexión de cables

incorrecta

Comprobar el suministro eléctrico

Comprobar los códigos de color de los cables

Temperatura errónea Cable sensor defectuoso Confirmar la continuidad

de los cables

Temperatura errónea Obstrucción del campo visual Retirar obstrucción

LIMPIEZA DE LA LENTE

Mantener la lente limpia en todo momento. Cualquier materia extraña en la lente afectaría la precisión de medición. Soplar las partículas sueltas (si no se usa el accesorio de purga de aire) con un ‘soplador’ de aire.

›

Page 27

OS212 Series, sensore a infrarossi senza contatto, misura le temperature comprese fra -20°C e 500°C e fornisce un output lineare da 4 a 20mA. Il segnale di output è compatibile con praticamente tutti i tipi di indicatori, controllori, registratori, registratori di dati, ecc. senza la necessità di interfacce speciali o adattatori di segnale.

L’impostazione di emissività può essere regolata da 0.2 a 1.0 per gestire diversi materiali target ed è controllata da un ingresso a 4-20 mA. Ciò permette di regolare l’impostazione di emissività automaticamente mediante un controllore logico programmabile (PLC). In alternativa, l’impostazione di emissività può essere regolata manualmente usando il modulo OS210-PT opzionale. Se l’ingresso 4-20 mA è lasciato aperto o in corto circuito, l’impostazione di emissività passa al default di 0.95.

DATA TECNICI - OS212 SERIES

Tabella gamma di temperatura vs campo-vista

Risoluzione Ottica -20ºC a 100ºC 0ºC a 250ºC 0ºC a 500ºC

2:1 OS212-LT OS212-MT 15:1 OS152-LT OS152-MT OS152-HT 30:1 OS302-LT OS302-MT OS302-HT ø5mm @ 100mm OS802-LT OS802-MT OS802-HT

Uscita da 4 a 20mA Precisione ±1% della lettura o ±1ºC al massimo Ripetibilità ±0.5% della lettura o ±0.5ºC al massimo Coefficiente di emissione regolabile da 0,2 a 1,0 Tempo di risposta 240ms (90% di risposta) Banda spettrale da 8 a 14μm Alimentazione 24Vcc (28Vcc max.) Voltaggio sensore 6Vcc min. Impedenza massima circuito 900 Ohm (4-20mA Uscita) Impedenza di ingresso 50 Ω MECCANICA

Contenitore Acciaio inossidabile Dimensioni 18mm diametro x 103mm Lunghezza standard del cavo 1m Peso (incluso il cavo) 95g

AMBIENTALE

Grado di protezione IP65 Temperatura operativa da 0ºC a 70ºC Umidità relativa 95% non-condensazione massima

italiano

DATA TECNICI - OS210-PT

Uscita da 4 a 20mA Alimentazione 24 V cc (da 13V a 28V cc) Formato di visualizzazione LCD a 3,5 cifre Unità di visualizzazione Emissività (da 0,2 a 1,0) o corrente (4 - 20 mA) Regolazione Pulsanti (sollevamento/abbassamento/impostazione) MECCANICA Costruzione Policarbonato con tappo trasparente di tenuta (PC) e viti

a sgancio rapido Montaggio Supercie

Dimensioni 65 mm x 50 mm x 35 mm Peso 72 g

AMBIENTALE

Grado di protezione IP65 Temperatura operativa da 0ºC a 70ºC Umidità relativa 95% non-condensazione massima

›

Page 28

Sensore

OTTIMO

BUONO

NON CORRETTO

Sfondo

oggetto più grande della dimensione spot

oggetto uguale alla dimensione spot

oggetto più piccolo della dimensione spot

1000

103

M16 x 1mm

Distanza: Sensore dall’oggetto (inches)

Distanza: Sensore dall’oggetto (mm)

11.9

45.2

78.6

0.5

1.8

3.1

0 19.7 39.4

11.9

500 1000

Diametro

nominale

(inches)

Diametro

nominale

(mm)

Diametro

nominale

(inches)

Diametro

nominale

(mm)

Distanza: Sensore dall’oggetto (inches)

Distanza: Sensore dall’oggetto (mm)

Diametro

nominale

(inches)

Diametro

nominale

(mm)

Distanza: Sensore dall’oggetto (inches)

Distanza: Sensore dall’oggetto (mm)

11.9

0.5

61.9

111.9

0.5

2.4

4.4

0 48

5.0

0.20

100

3.9

12.5

0.49

200

7.9

100 200

D:S 15:1D:S 2:1

Distanza: Sensore dall’oggetto (inches)

Distanza: Sensore dall’oggetto (mm)

11.9

28.6

45.2

0.5

1.1

1.8

0 19.7 39.4

0 500 1000

Diametro

nominale

(inches)

Diametro

nominale

(mm)

D:S 30:1

italiano

ACCESSORI

Sono disponibili diversi accessori adatti a differenti applicazioni nel settore industriale. Questi accessori, acquistabili anche in un secondo tempo e applicabili in campo sono: Squadretta di fissaggio fissa Squadretta di fissaggio regolabile Collare per la pulizia Puntatore laser

opZIonI

Sono disponibili le seguenti opzioni che eventualmente devono essere precisate all’atto della ordinazione. Camicia di raffreddamento aria/acqua Certificato di taratura Cavo con lunghezza maggiorata (max 30 m)

DIaGrammI ottIcI

I diagrammi qui sotto riportati indicano (in mm e pollici) la grandezza minima dell’oggetto (target) alle varie distanze per una corretta misura

OS212 OS152 OS302 OS802

InstallaZIone

Il processo di installazione consiste delle seguenti fasi: Preparazione Installazione meccanica Installazione elettrica Si prega di leggere interamente le seguenti sezioni prima di procedere all’installazione.

preparaZIone

Assicurarsi che il sensore pirometrico sia posizionato in modo di essere focalizzato sull’oggetto di cui si deve misurare la temperatura

›

Page 29

DISTANZA E DIMENSIONE SPOT

12.0

45.0

50.0 50.0

40.0

9.0

15.0

25.0 25.0

9.0

48.0

9.0

24.024.0

Ø16.0

Rotazione 60° Rotazione 60°

Rotazione 60°

Squadretta fissa Squadretta regolabile

Fori di montaggio M4 Fori di montaggio M4

In base al cono utile (spot) che parte dal sensore ( vedi disegno nella pagina precedente) la dimensione dell’area da misurare determina la distanza tra sensore e oggetto. L’oggetto non deve essere più grande dello spot, in questo caso si deve allontanare il sensore dall’oggetto fino che lo stesso risulta uguale o più piccolo dello spot.

TEMPERATURA AMBIENTE

Il sensore può lavorare a temperatura ambiente compresa tra 0°C e 70°C. Per temperatura ambiente superiore si deve usare la camicia di raffreddamento.

Evitare shock termici. Aspettare circa 20 minuti per adeguare il sensore pirometrico alla temperatura dell’ambiente.

QUALITA’ ATMOSFERICA

Se nell’ambiente l’aria è impregnata di fumo o di impurità usare il collare di raffreddamento per pulire l’ottica del sensore.

INTEEFERENZE ELETTRICHE

Per evitare interferenze e disturbi causati dai campi elettromagnetici posizionare il sensore lontano da motori, cavi di alta tensione, ecc.

CABLAGGIO

Controllare la distanza tra il sensore pirometrico e l’utilizzazione. In caso di distanza maggiore di 1m precisare la lunghezza opzionale del cavo.

ALIMENTAZIONE

Controllare che l’alimentazione sia 24 Vcc (22mA)

InstallaZIone meccanIca

I sensori sono forniti con cavo di 1 m e dado di fissaggio per il montaggio sulla parte terminale filettata tramite squadrette fisse o regolabili come quelle fornibili dalla casa e qui sotto riportate. NOTA BENE: Il sensore deve essere messo a terra solo su un punto: o sul cavo schermato o dal contenitore del sensore.

italiano

›

Page 30

CAMICIA DI RAFFREDDAMENTO ARIA/ACQUA

40.0

2119 63

103

M16 x 1mm

Connessioni aria/acqua BSP 1/8”

Connessione aria BSP 1/8”

OS210-APSW

(OS212)

OS210-APSN

(OS152, OS302 & OS802)

Questa opzione deve essere montata in fabbrica sul sensore e permette di sopportare elevate

italiano

temperature ambiente. L’acqua (o l’aria compressa) viene fatta defluire tramite i 2 manicotti BSP 1/8” di ingresso e di uscita. Con acqua tra 10°C e 27°C si può installare il sensore ad una temperatura ambiente di 200°C/250°C. si raccomanda di non usare acqua fredda al di sotto di 10°C per evitare condensa sull’ottica. In questo caso si può usare il collare di pulizia (vedi sotto). La portata d’acqua non deve superare 0,5 a 1,5 litri/min.

COLLARE DI PULIZIA AD ARIA

Con questo accessorio tramite il suo manicotto BSP 1/8” si può insufflare aria compressa (portata raccomandata tra 5 e 15 litri/min.). L’aria fuoriesce dalla superficie frontale del collare tenendo pulita l’ottica retrostante il collare montato sul sensore. Il montaggio del collare sul sensore è a vite sull’interno filettato.

L’aria compressa inviata deve essere pulita e filtrata.

›

Page 31

InstallaZIone elettrIca

4-20mA = Temperatura

mirata

Alimentazione

- SC 0V 24V

4-20mA = Coefficiente di

emissione

OS212 Series Sensore

IP-

IP+

PWR+

PWR-

Combinatore/indicatore

4-20mA

OS210-PT/ PLC

italiano

FUnZIonamento

Installato il sensore e collegato alla rete elettrica ed eventualmente ai circuiti di raffreddamento, si procede a: 1 Accendere l’alimentazione (accertarsi che sia 24 Vcc!

2. Dare tensione all’utilizzazione (es. visualizzatore)

3. Leggere e controllare la temperatura sul visualizzatore

AVVERTENZE

• Se la temperatura della zona nel quale è installato il sensore è superiore (o inferiore) alla temperatura ambiente di 10/24°C attendere circa 20 minuti per il tempo di stabilizzazione necessario per avere misure affidabili

• Non azionare il sensore in prossimità di consistenti campi elettromagnetici (p.e. vicino ad archi voltaici o forni a induzione). I disturbi elettromagnetici possono causare errori rilevanti della misura

• Accertarsi in anticipo che i cablaggi elettrici siano fatti sui terminali giusti.

›

Page 32

manUtenZIone

Salvo che per una periodica pulizia dell’ottica il OS212 Series non richiede una particolare manutenzione. In caso di cattivo funzionamento chiedere all’agente locale consigli per l’eliminazione

italiano

del problema avvalendosi della sottostante tabella diagnostica. Solo in caso di non risolvere il problema dopo questo contatto rimandare il sensore alla Casa o all’agente locale per un più approfondito controllo.

Identificazione dei problemi i Problema Causa probabile Soluzione

Manca l’uscita Sensore non alimentato Controllo alimentazione

Misura non corretta Fili mal collegati Controllo colore del filo

Misura non corretta Cavo sensore difettoso Verifica continuità del

cavo

Misura non corretta Ostruzione campo visivo Rimuovere ostruzione

PULIZIA DELL’OTTICA

Mantenere la lente sempre pulita. Depositi sulla lente influenzano la misura. Se il sensore non è dotato del collare di pulizia e vi sono particelle solide usare un getto di aria o un panno bagnato d’acqua non contenente abrasivi.

›

Page 33

OMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workman-

WARRANTY/ DISCLAIMER

ship for a period of 25 months from date of purchase. OMEGA’s Warranty adds an additional one (1) month grace period to the normal two (2) year product warranty to cover handling and shipping time. This ensures that OMEGA’s customers receive maximum coverage on each product.

If the unit malfunctions, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfac ing, operation outside of design limits, improper repair, or unauthorized modiﬁcation. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evi dence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper speciﬁcation; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.

OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by the company will be as speciﬁed and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemniﬁcation, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.

CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY/DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.

Direct all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RETURNING ANY PRODUCT(S) TO OMEGA, PURCHASER MUST OBTAIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE DEPARTMENT (IN ORDER TO AVOID PROCESSING DELAYS). The assigned AR number should then be marked on the outside of the return package and on any correspondence. The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.

FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:

1. Purchase Order number under which the product was PURCHASED,

2. Model and serial number of the product under warranty, and

3. Repair instructions and/or speciﬁc problems relative to the product.

OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering. OMEGA is a trademark of OMEGA ENGINEERING, INC. © Copyright 2018 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.

RETURN REQUESTS/ INQUIRIES

FOR NON-WARRANTY REPAIRS, OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:

1. Purchase Order number to cover the COST of the repair,

2. Model and serial number of the product, and

3. Repair instructions and/or speciﬁc problems

relative to the product.

consult

Page 34

Where Do I Find Everything I Need for

Process Measurement and Control?

OMEGA…Of Course!

Shop online at omega.com

TEMPERATURE

Thermocouple, RTD & Thermistor

Probes, Connectors, Panels & Assemblies

Wire: Thermocouple, RTD &

Thermistor

Calibrators & Ice Point References

Recorders, Controllers & Process

Monitors

Infrared Pyrometers

PRESSURE, STRAIN AND FORCE

Transducers & Strain Gages

Load Cells & Pressure Gages

Displacement Transducers

Instrumentation & Accessories

FLOW/LEVEL

Rotameters, Gas Mass Flowmeters

& Flow Computers

Air Velocity Indicators

Turbine/Paddlewheel Systems

Totalizers & Batch Controllers

pH/CONDUCTIVITY

pH Electrodes, Testers &

Accessories

Benchtop/Laboratory Meters

Controllers, Calibrators, Simulators

& Pumps

Industrial pH & Conductivity

Equipment

DATA ACQUISITION

Communications-Based Acquisition

Systems

Data Logging Systems

Wireless Sensors, Transmitters, &

Receivers

Signal Conditioners

Data Acquisition Software

HEATERS

Heating Cable

Cartridge & Strip Heaters

Immersion & Band Heaters

Flexible Heaters

Laboratory Heaters

ENVIRONMENTAL MONITORING AND CONTROL

Metering & Control

Instrumentation

Refractometers

Pumps & Tubing

Air, Soil & Water Monitors

Industrial Water & Wastewater

Treatment

pH, Conductivity & Dissolved

Oxygen Instruments

M5067/0618
